Bộ chuyển đổi pt100 sang 4-20mA K109PT – giải pháp biến đổi tín hiệu Pt100 sang 4–20mA/0–10V nhanh, ổn định và chống nhiễu mạnh nhất cho tủ điện công nghiệp.
Bộ chuyển đổi Pt100 sang 4-20mA K109PT là gì?

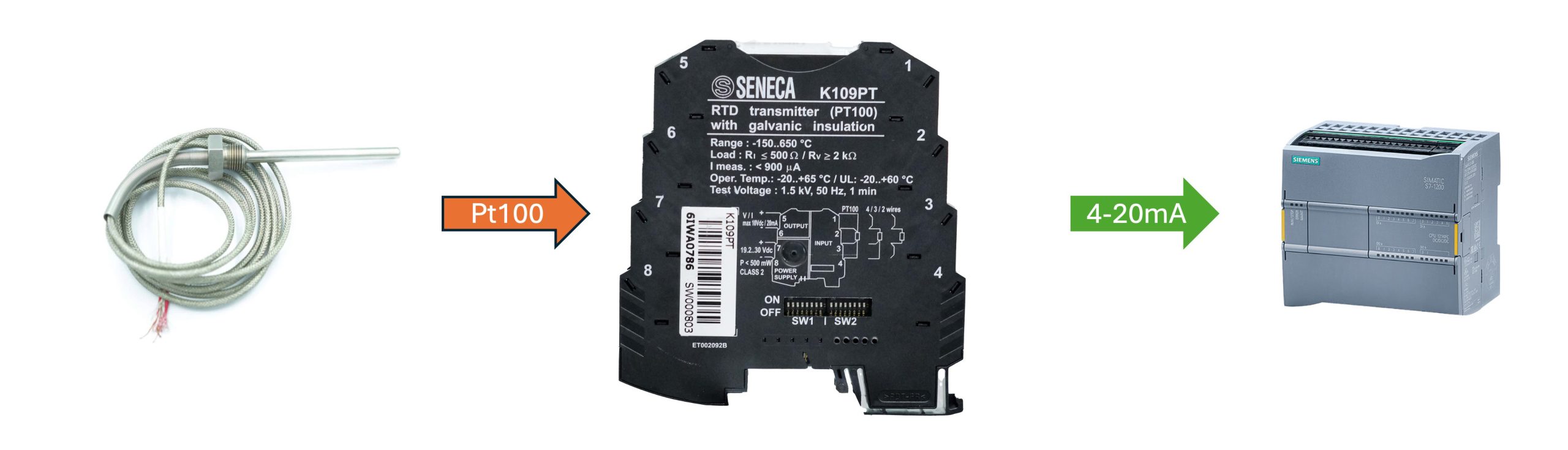

K109PT là bộ chuyển đổi tín hiệu Pt100 thành dòng/áp tiêu chuẩn (4–20mA, 0–10V), có cách ly 3 kênh và cấu hình bằng DIP switch không cần phần mềm.
Dùng trong: dây chuyền nhiệt độ, lò sấy, bồn hóa chất, HVAC, hệ thống SCADA/PLC yêu cầu đo nhiệt độ ổn định.
Điểm mạnh nhất của dòng này là 3-way isolation (Power // Input // Output) giúp hệ thống đo nhiệt độ chạy ổn định kể cả trong môi trường nhiễu cao.
- Input: Pt100 –150…650°C
- Output: 4–20mA / 0–10V / 0–5V / 1–5V
- Cách ly: 1500 Vac
- Đáp ứng: < 50 ms (không lọc)
- Cấu hình nhanh bằng DIP switch, không cần phần mềm
Tại sao kỹ sư công nghiệp thích dùng bộ chuyển đổi nhiệt độ K109PT?
Cách ly 3 kênh đúng nghĩa (power – input – output)
Trong các nhà máy có nhiễu cao (biến tần, động cơ, heater), tín hiệu nhiệt độ rất dễ bị sai lệch. K109PT xử lý triệt để:
- Cách ly 1500 Vac
- Chống loop mass
- Chống nhiễu 50Hz bằng bộ lọc Repeat Filter
Cài đặt tại hiện trường bằng DIP switch
Không cần laptop, không driver, không phần mềm → kỹ sư ra công trường thao tác nhanh.
Đáp ứng nhanh phù hợp điều khiển PID
Không bị delay khi chạy điều khiển nhiệt độ tuyến tính.
Hỗ trợ 2/3/4 dây với bù sai số dây dẫn
Đặc biệt quan trọng khi kéo dây cảm biến xa >30m.
Khi nào nên dùng output 4–20mA và khi nào dùng 0–10V?
Output 4–20mA – ưu tiên 90% ứng dụng công nghiệp
- Dây dài
- Có nhiễu mạnh
- PLC đặt xa >30m
- Điều khiển PID cần tín hiệu mượt
Output 0–10V – chỉ dùng khi
- PLC nằm trong cùng tủ
- Khoảng cách <5m
- Muốn tiết kiệm điện trở tải

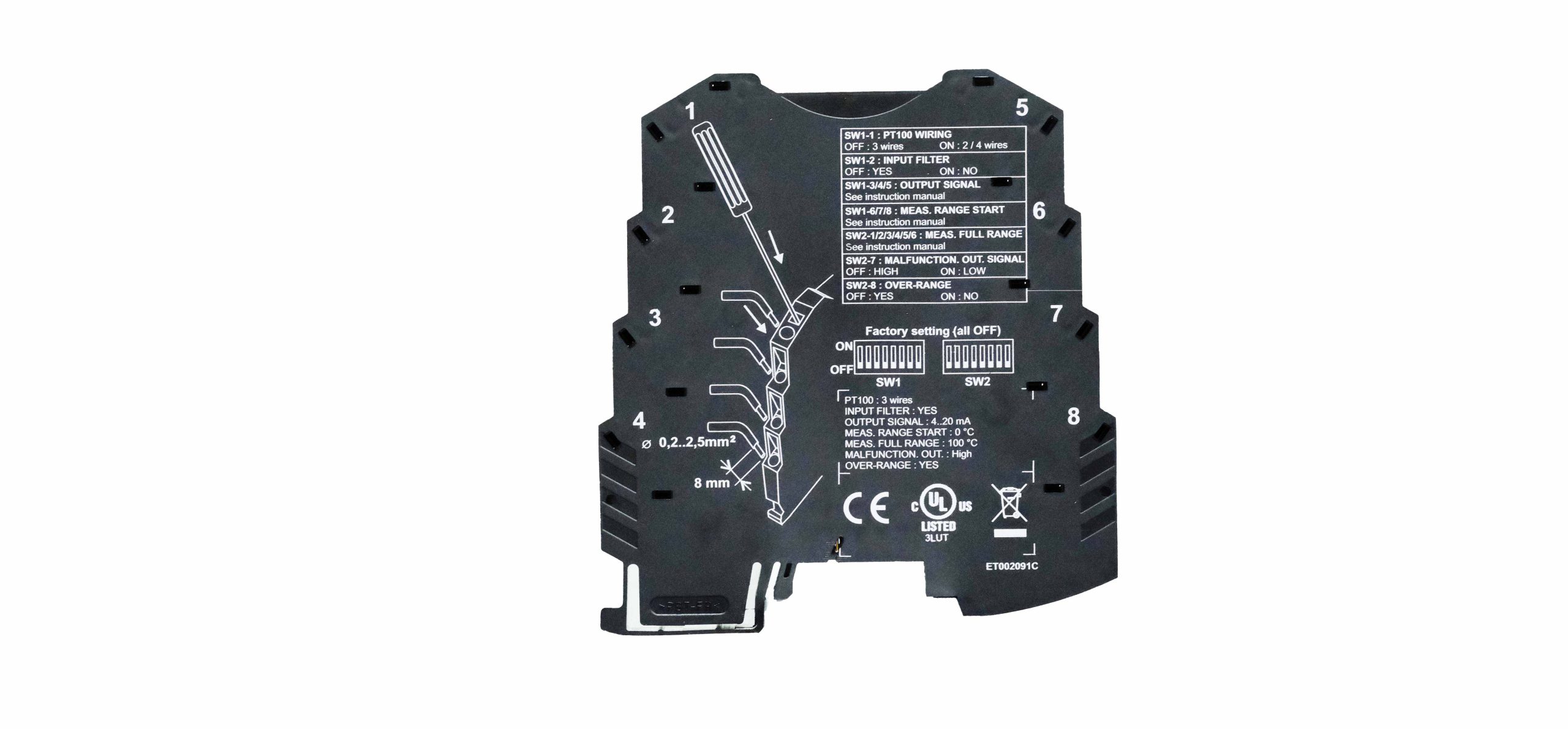

Dễ cấu hình nhất thị trường: DIP-switch trong 30 giây
Không cần phần mềm. Không cần USB. Không bị lỗi driver.
Chỉ cần set DIP theo 3 nhóm:
Chọn kiểu dây cảm biến (2/3/4 wire)
- Dùng 3-wire cho khoảng cách xa (bù dây tốt).
- Dùng 4-wire cho độ chính xác cao nhất.
- Dùng 2-wire cho dây ngắn < 10 m.
Chọn dải đo cho Pt100 tương ứng ngõ ra
Start & Full Scale cài được từ –150°C đến 650°C. Vd: chúng ta muốn cài 0-150oC thì cài như sau:
- Cài 4mA tương ứng 0oC tại SW1: 6-7-8 = OFF
- Cài 20mA tương ứng 100oC tại SW2: 1-4-5 = ON
Chọn output
Ví dụ: để cài ngõ ra 4-20mA tương ứng 0-150oC thì:
- Tại SW1: 3-4-5 = OFF
- SW1-1: OFF tương ứng dùng cho Pt100 3 dây
- SW1-1: ON tương ứng dùng cho Pt100 2 dây hoặc 4 dây
Ngoài tín hiệu 4-20mA ngõ ra tiêu chuẩn còn có các loại tín hiệu khác:
- 0–20 mA
- 20-0mA
- 20-4A
- 0–10 V
- 10-0 V
- 1–5 V
- 0–5 V
Sơ đồ đấu dây K109PT (chuẩn thực tế Huphaco)

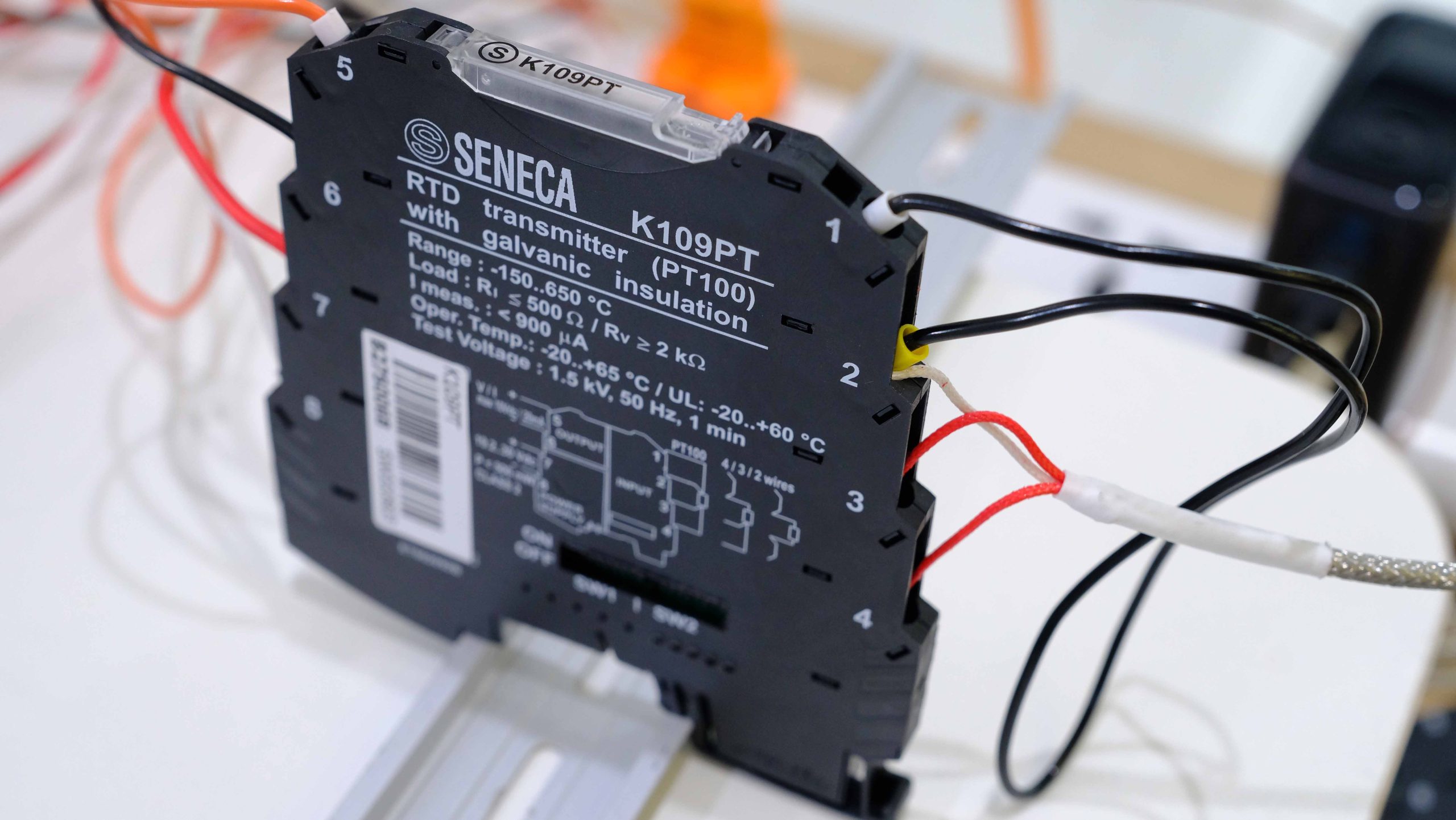

Đấu input PT100
- 2 dây: nối jumper 1–2 ( trắng ), & 3–4 ( đỏ )
- 3 dây: jumper 1–2 ( trắng ), 3 – 4 ( đỏ )
- 4 dây: đấu độc lập từng cặp

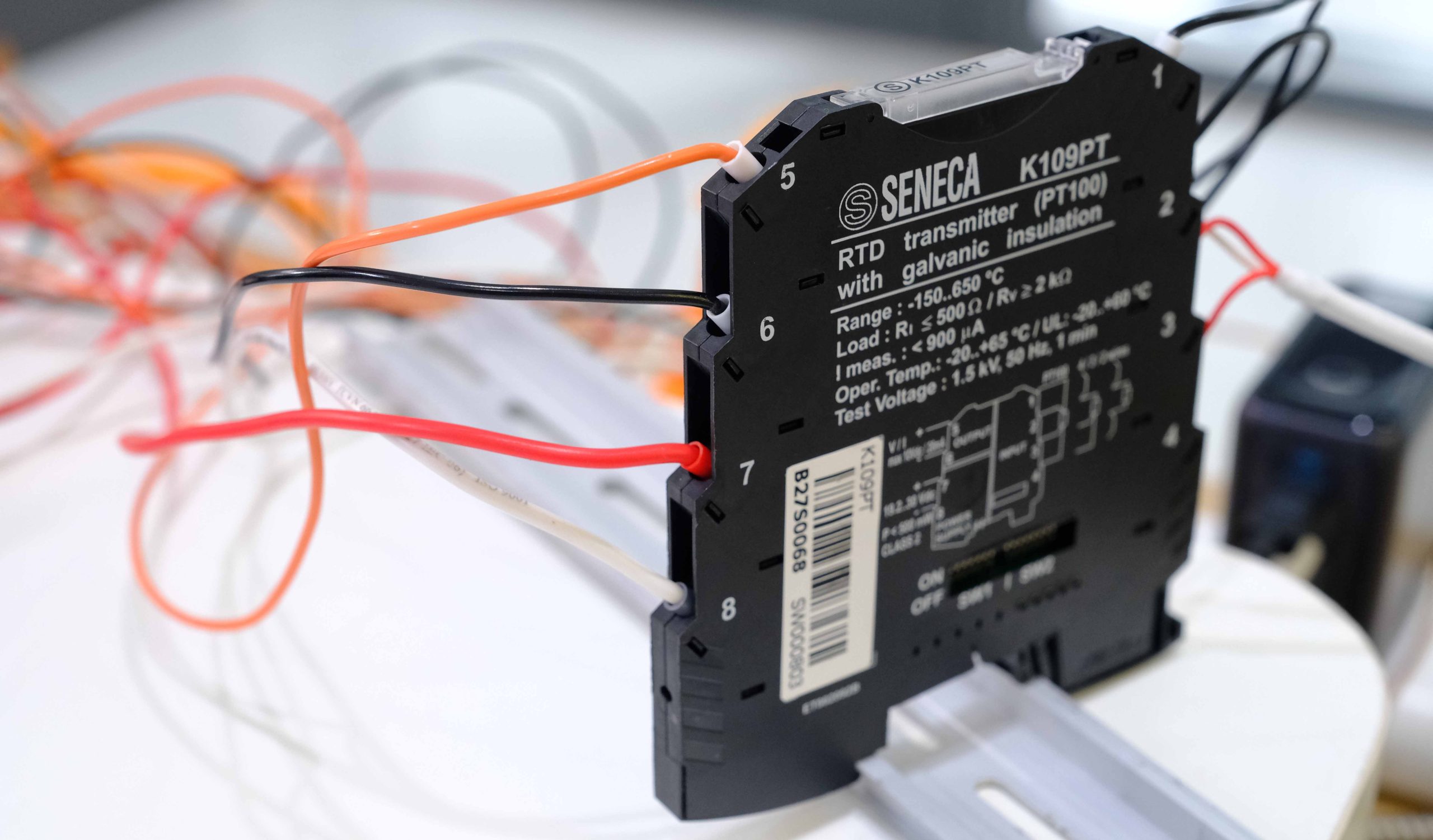

Đấu output dòng/áp
Ngõ ra Output của bộ chuyển đổi Pt100 sang 4-20mA K109Pt được quy định bởi hai chân: 5 ( + ) – 6 ( – ).
- Dòng: 4–20mA/0-20mA chỉ ra active
- Áp: 0–10V / 1–5V
(Ưu tiên tải >250Ω khi dùng dòng để giảm nhiệt module)
Các lỗi thường gặp khi dùng K109PT & cách xử lý

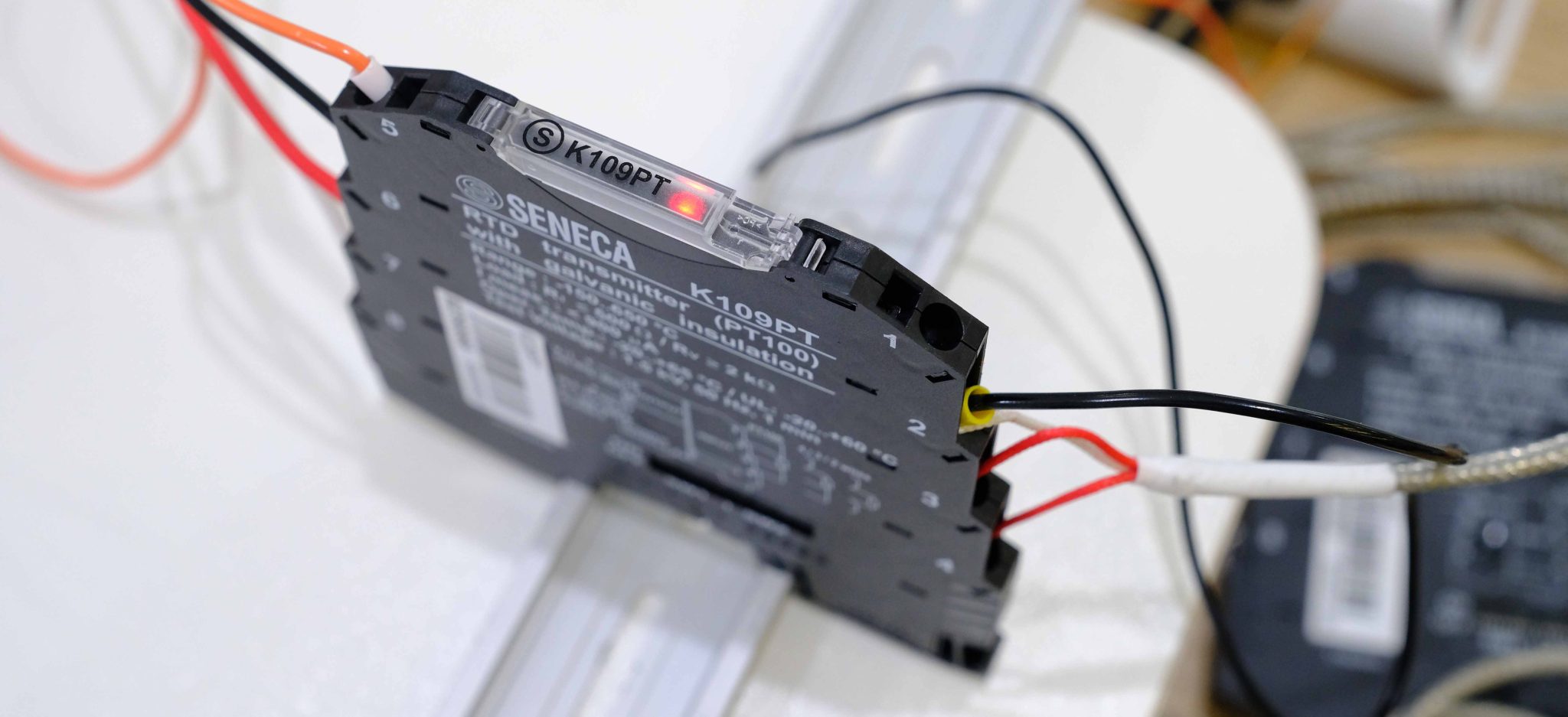

Thông thường bộ chuyển đổi Pt100 sang 4-20mA K109PT sẽ không có trạng thái đèn. Điều đó có nghĩa rằng thiết bị đang hoạt động tốt hoặc mất nguồn. Khi đèn sáng hoặc nhấp nháy tức là báo hiệu trạng thái lỗi của K109PT.
Trạng thái lỗi xuất hiện trên K109Pt được mô tả như sau:
1. LED nhấp nháy nhanh → Lỗi nội bộ
→ Reset lại nguồn, nếu không hết → thay module.
2. LED sáng liên tục → Lỗi dây Pt100
→ Kiểm tra đứt dây, tiếp xúc, sai jumper.
3. Output nhảy ±0.2°C → Nhiễu
→ Bật Input Filter 50Hz trên DIP switch.
Ứng dụng thực tế (đã triển khai tại VN)
Hàng nghìn thiết bị đã được bán ra cho các khách hàng của Huphaco cho tất cả các ứng dụng liên quan tới cảm biến nhiệt độ PT100 cần chuyển sang tín hiệu analog 4-20mA, 0-10V …
- Nhiệt độ bồn hóa chất
- Lò nhiệt công nghiệp
- Khuôn ép nhựa
- Hệ thống HVAC
- Lò sấy gỗ, sấy nông sản
- Dây chuyền thực phẩm – dược phẩm
- Tủ điều khiển PLC cần cách ly chống nhiễu
Lợi thế khi dùng K109PT so với hàng rẻ
| Hạng mục | K109PT | Hàng giá rẻ |
| Cách ly 3 kênh | ✔ | ✘ (đa số chỉ cách ly 2 kênh hoặc không cách ly) |
| Độ chính xác | 0.1% | 0.5–1% |
| Output ổn định | Rất ổn định | Gợn nhiễu, drift |
| Cấu hình | DIP switch 30s | Yêu cầu phần mềm/USB |
| Độ bền môi trường | –20…65°C | 0…50°C |
Bảng thông số kỹ thuật K109PT
| Thuộc tính | Giá trị |
| Input | Pt100 –150…650°C |
| Dây | 2–3–4 wire |
| Output | 4–20mA / 0–10V |
| Cách ly | 1500Vac |
| Đáp ứng | <50ms |
| Cấu hình | DIP switch |
| Nguồn | 19.2–30VDC |
| Độ chính xác | 0.1% |
FAQ – Câu hỏi thường gặp về K109PT
1. K109PT dùng được cho cảm biến Pt100 loại Class A không?
Có. K109PT tương thích mọi chuẩn Pt100 theo EN 60751, bao gồm Class A/B. Độ chính xác tổng hệ thống sẽ phụ thuộc cả cảm biến và chiều dài dây kéo.
2. Khoảng cách kéo dây PT100 xa bao nhiêu thì nên dùng 3 hoặc 4 dây?
- < 10m: dùng 2-wire (tiết kiệm dây, sai số nhỏ).
- 10–50m: dùng 3-wire (bù dây tốt).
- > 50m hoặc yêu cầu độ chính xác cao: dùng 4-wire (loại bỏ hoàn toàn sai số dây dẫn).
3. K109PT xuất dòng 4–20mA là Active hay Passive?
K109PT có thể chạy Active hoặc Passive, tùy độ tải (0–500Ω).
Dùng Active khi cấp vào PLC/DCS thông thường.
Dùng Passive khi cần chạy chung nguồn loop 24V.
4. Khi nào nên bật bộ lọc nhiễu (Filter 50Hz)?
Bật Filter khi:
- Dây tín hiệu dài
- Môi trường có biến tần/động cơ
- Giá trị nhiệt độ bị nhảy ±0.2–0.5°C
Tắt Filter nếu cần thời gian đáp ứng nhanh <50ms (lò nhanh, HVAC điều khiển PID).
5. K109PT có cần cấp nguồn riêng không hay dùng chung được?
Có thể dùng nguồn chung 24VDC cho nhiều module.
Nhưng nếu bảng tủ có nhiều biến tần hoặc thiết bị công suất lớn, nên cấp nguồn riêng hoặc dùng K-BUS + K-SUPPLY để chống nhiễu và cân bằng tải.
