Bộ chuyển đổi 4-20mA sang RS485 Seneca Z-4AI là giải pháp phù hợp khi cần gom nhiều tín hiệu analog từ cảm biến công nghiệp về PLC, HMI hoặc SCADA qua truyền thông Modbus RTU.
Trong nhiều hệ thống tự động hóa, tín hiệu 4-20mA vẫn là chuẩn analog rất phổ biến cho cảm biến mức, áp suất, lưu lượng, nhiệt độ transmitter, độ ẩm, pH hoặc các thiết bị đo hiện trường. Tuy nhiên, khi số lượng tín hiệu tăng lên, việc kéo từng dây analog về PLC sẽ làm tủ điện phức tạp hơn, tốn nhiều analog input hơn và khó mở rộng về sau.
Z-4AI của Seneca được thiết kế để xử lý đúng bài toán này: nhận tối đa 4 tín hiệu analog, chuyển đổi thành dữ liệu số và truyền về hệ thống điều khiển qua RS485 Modbus RTU.
Nếu như anh em cần nhiều kênh hơn có thể tham khảo Z-8AI với 8 kênh Analog input đầu vào: https://huphaco.vn/bo-chuyen-doi-modbus-z-8ai/
Thông số kỹ thuật bộ chuyển đổi 4-20mA sang RS485 | Seneca Z-4AI
| Thông số | Giá trị |
| Model | Z-4AI |
| Hãng | Seneca |
| Xuất xứ | Italy |
| Loại thiết bị | Module analog input sang RS485 Modbus RTU |
| Số kênh analog input | 4 kênh |
| Tín hiệu dòng | ±20mA, dùng cho 4-20mA |
| Tín hiệu áp | ±10V, ±2V |
| Độ phân giải | 16 bit / 15 bit + sign |
| Sai số | 0.1% full scale |
| Truyền thông | RS485 Modbus RTU slave |
| Tốc độ truyền | Lên đến 115200 bps |
| Khoảng cách RS485 | Lên đến 1200 m |
| Nguồn cấp | 10–40Vdc hoặc 19–28Vac |
| Cách ly | 1500Vac |
| Lắp đặt | DIN rail 35 mm |
| Kích thước | 17.5 x 100 x 112 mm |
| Ứng dụng | PLC, HMI, SCADA, datalogger, giám sát tín hiệu analog |
Điểm nổi bật của bộ chuyển đổi 4-20mA sang RS485 Z-4AI

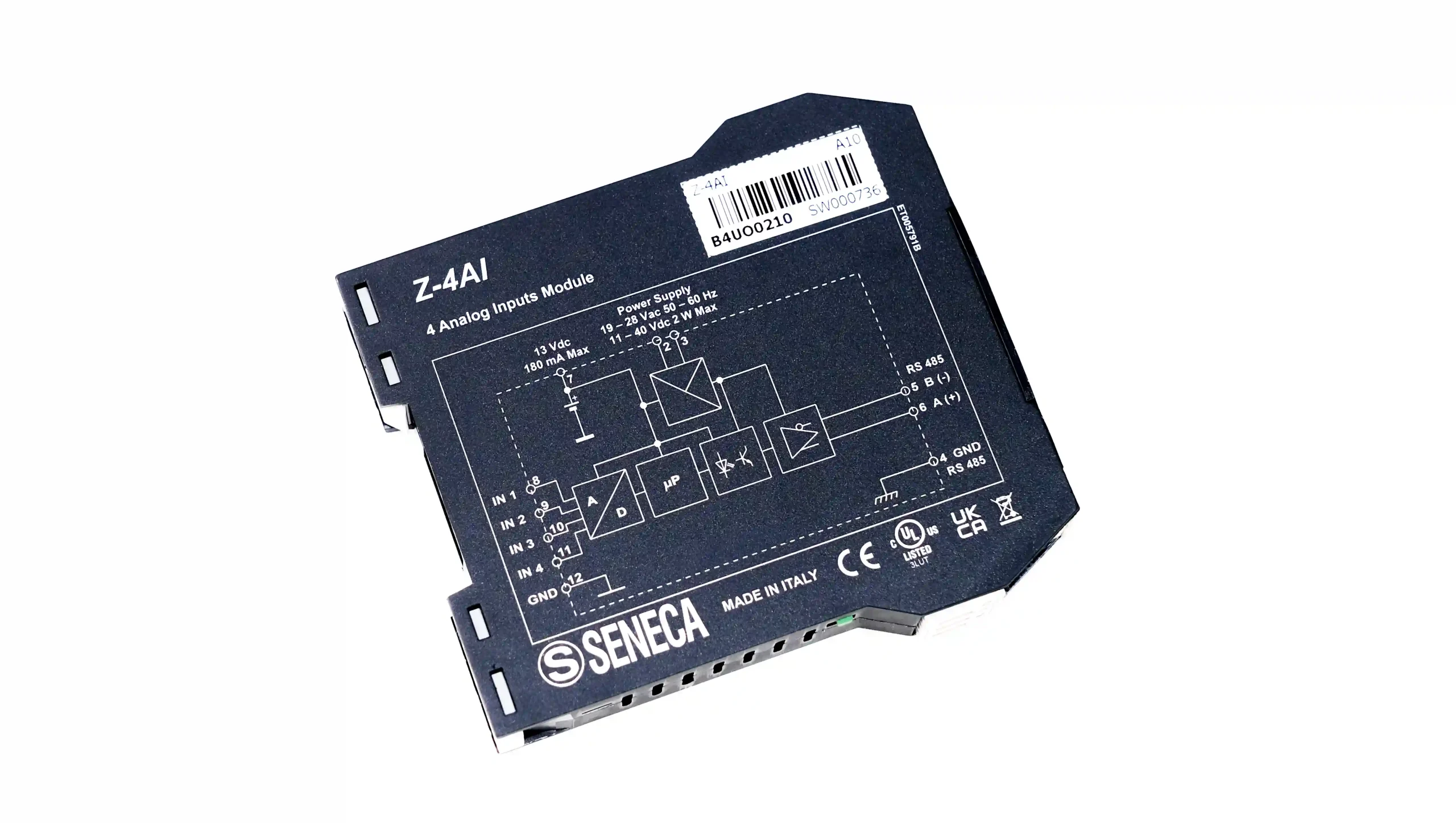

Chuyển đổi 4 kênh analog trên cùng một module
Điểm mạnh đầu tiên của Z-4AI là khả năng nhận 4 tín hiệu analog độc lập trên cùng một thiết bị.
Với các hệ thống có nhiều cảm biến 4-20mA, điều này giúp giảm số lượng module cần lắp trong tủ điện. Thay vì dùng nhiều bộ chuyển đổi rời, Z-4AI gom 4 tín hiệu về một module duy nhất, sau đó truyền dữ liệu đi bằng RS485 Modbus RTU.
Đây là lợi thế rất thực tế trong các tủ điện công nghiệp, nơi không gian lắp đặt, số lượng dây tín hiệu và khả năng mở rộng luôn là vấn đề cần tính trước.
Hỗ trợ cả tín hiệu 4-20mA và 0-10V
Z-4AI không chỉ dùng cho tín hiệu 4-20mA. Module còn hỗ trợ nhiều dạng tín hiệu analog khác như tín hiệu dòng ±20mA và tín hiệu áp ±10V, ±2V.
Điều này giúp Z-4AI linh hoạt hơn trong thực tế, vì không phải hệ thống nào cũng chỉ dùng một chuẩn tín hiệu duy nhất. Trong cùng một tủ điện, có thể có cảm biến mức 4-20mA, transmitter áp suất 4-20mA, nhưng cũng có thiết bị đưa về tín hiệu 0-10V.
Với Z-4AI, người dùng có thể cấu hình từng input theo dạng tín hiệu cần đo, giúp module phù hợp cho nhiều loại cảm biến và thiết bị đo khác nhau.
Truyền thông RS485 Modbus RTU dễ tích hợp
Z-4AI sử dụng giao thức Modbus RTU slave qua RS485. Đây là giao thức phổ biến trong công nghiệp, dễ tích hợp với PLC, HMI, bộ ghi dữ liệu, gateway hoặc phần mềm SCADA.
Với RS485, hệ thống có thể truyền dữ liệu đi xa hơn so với tín hiệu analog truyền thống, đặc biệt khi cần gom nhiều thiết bị trên cùng một tuyến truyền thông.
Trong các hệ thống giám sát phân tán, Z-4AI giúp chuyển tín hiệu analog hiện trường thành dữ liệu Modbus để PLC/HMI đọc trực tiếp theo register, thay vì phải xử lý từng tín hiệu analog riêng lẻ.
Thanh ghi Modbus rõ ràng cho từng kênh
Một điểm rất quan trọng với kỹ sư tích hợp hệ thống là Z-4AI có thanh ghi Modbus rõ ràng cho từng kênh đo.
Các giá trị input chính được đọc tại:
| Kênh đo | Holding Register | Ý nghĩa |
| IN1 | 40017 | Giá trị đo kênh 1 |
| IN2 | 40018 | Giá trị đo kênh 2 |
| IN3 | 40019 | Giá trị đo kênh 3 |
| IN4 | 40020 | Giá trị đo kênh 4 |
Nhờ cách mapping rõ ràng này, kỹ sư PLC/HMI có thể đọc dữ liệu nhanh hơn, giảm thời gian dò tài liệu và hạn chế sai sót khi cấu hình truyền thông.
Đây là điểm nên ưu tiên khi chọn bộ chuyển đổi 4-20mA sang RS485 cho các dự án cần triển khai nhanh, dễ bảo trì và dễ bàn giao cho đội vận hành.
Độ phân giải 16 bit, phù hợp tín hiệu đo liên tục
Z-4AI có độ phân giải 16 bit, phù hợp cho các tín hiệu analog cần đọc liên tục như mức bồn, áp suất, lưu lượng hoặc nhiệt độ.
Trong thực tế, độ phân giải cao giúp hệ thống đọc giá trị mượt hơn, đặc biệt với các ứng dụng cần theo dõi biến thiên nhỏ của tín hiệu. Ví dụ: mức nước trong bồn, áp suất đường ống, lưu lượng tức thời hoặc nhiệt độ quá trình.
Với sai số 0.1% full scale, Z-4AI phù hợp cho phần lớn các ứng dụng giám sát và điều khiển công nghiệp dùng tín hiệu 4-20mA hoặc 0-10V.
Có thể cấu hình thang đo, scale, filter và từng kênh input
Z-4AI cho phép cấu hình từng kênh đo, bao gồm loại input, thang đo và giá trị kỹ thuật tương ứng. Điều này giúp dữ liệu trả về PLC/HMI dễ xử lý hơn.

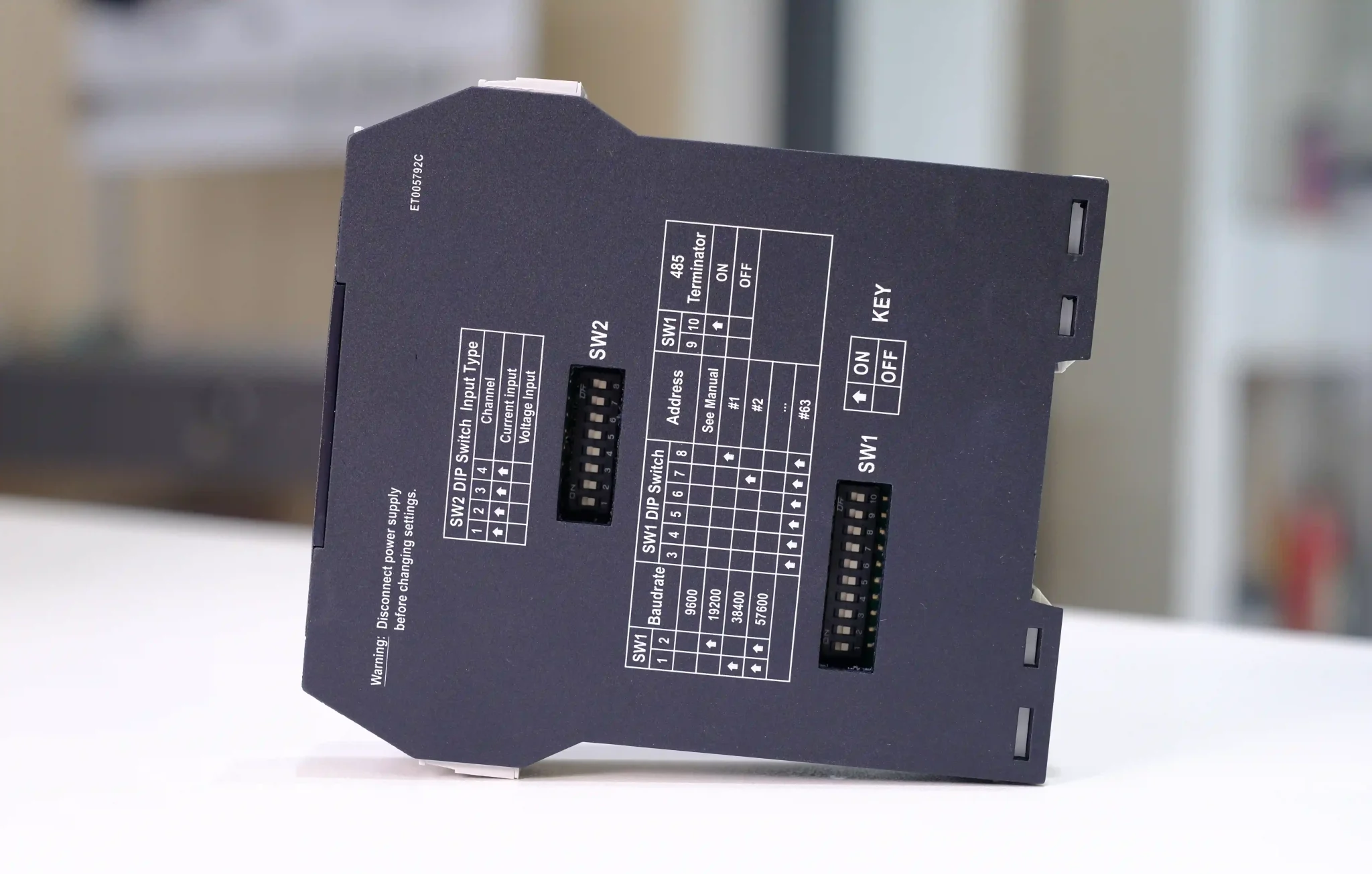

Có hai cách cấu hình: qua phần mềm Easy Setup và DIP Switch ngay trên thiết bị.
Ví dụ, một tín hiệu 4-20mA có thể được scale tương ứng với:
- 0–10 bar cho cảm biến áp suất.
- 0–5 m cho cảm biến mức.
- 0–100 m³/h cho lưu lượng kế.
- 0–150°C cho temperature transmitter.
Khi PLC hoặc HMI đọc tín hiệu từ bộ chuyển đổi 4-20mA sang RS485 lúc này giá trị hiển thị sẽ là giá scales bên trong Z-4AI chứ không phải là giá trị thô 4-20mA hay 0-10V. Điều này thuận tiện cho anh em lập trình cũng như xử lý tín hiệu rất nhiều.
Ngoài ra, module còn có chức năng filter cho tín hiệu input. Tính năng này hữu ích khi tín hiệu analog bị dao động nhẹ do nhiễu, rung động cơ khí, dòng chảy không ổn định hoặc biến động quá trình.
Hỗ trợ cảm biến active và passive
Trong thực tế, không phải cảm biến 4-20mA nào cũng đấu giống nhau. Có cảm biến chủ động đã có nguồn riêng, có cảm biến passive cần cấp nguồn loop từ bên ngoài hoặc từ module.
Z-4AI hỗ trợ nhiều kiểu kết nối input khác nhau, bao gồm cảm biến active dạng current generator, voltage generator và cảm biến passive cần cấp nguồn. Module cũng có nguồn phụ Vaux 13Vdc dùng được trong một số kiểu đấu dây khi tổng dòng tiêu thụ của cảm biến nằm trong giới hạn cho phép.
Điểm này rất có giá trị khi retrofit hệ thống cũ, vì kỹ sư có thể gặp nhiều loại thiết bị hiện trường khác nhau nhưng vẫn cần đưa dữ liệu về cùng một module RS485.
Lắp DIN rail, nhỏ gọn cho tủ điện công nghiệp
Z-4AI có thiết kế dạng module DIN rail, chiều rộng chỉ 17.5 mm. Đây là lợi thế lớn khi lắp trong tủ điện có không gian hạn chế.
Thiết bị sử dụng terminal rời, thuận tiện cho việc đấu dây, bảo trì hoặc thay thế. Với các hệ thống cần nhiều điểm đo analog, thiết kế mỏng giúp tối ưu không gian tủ và giữ bố cục dây gọn hơn.

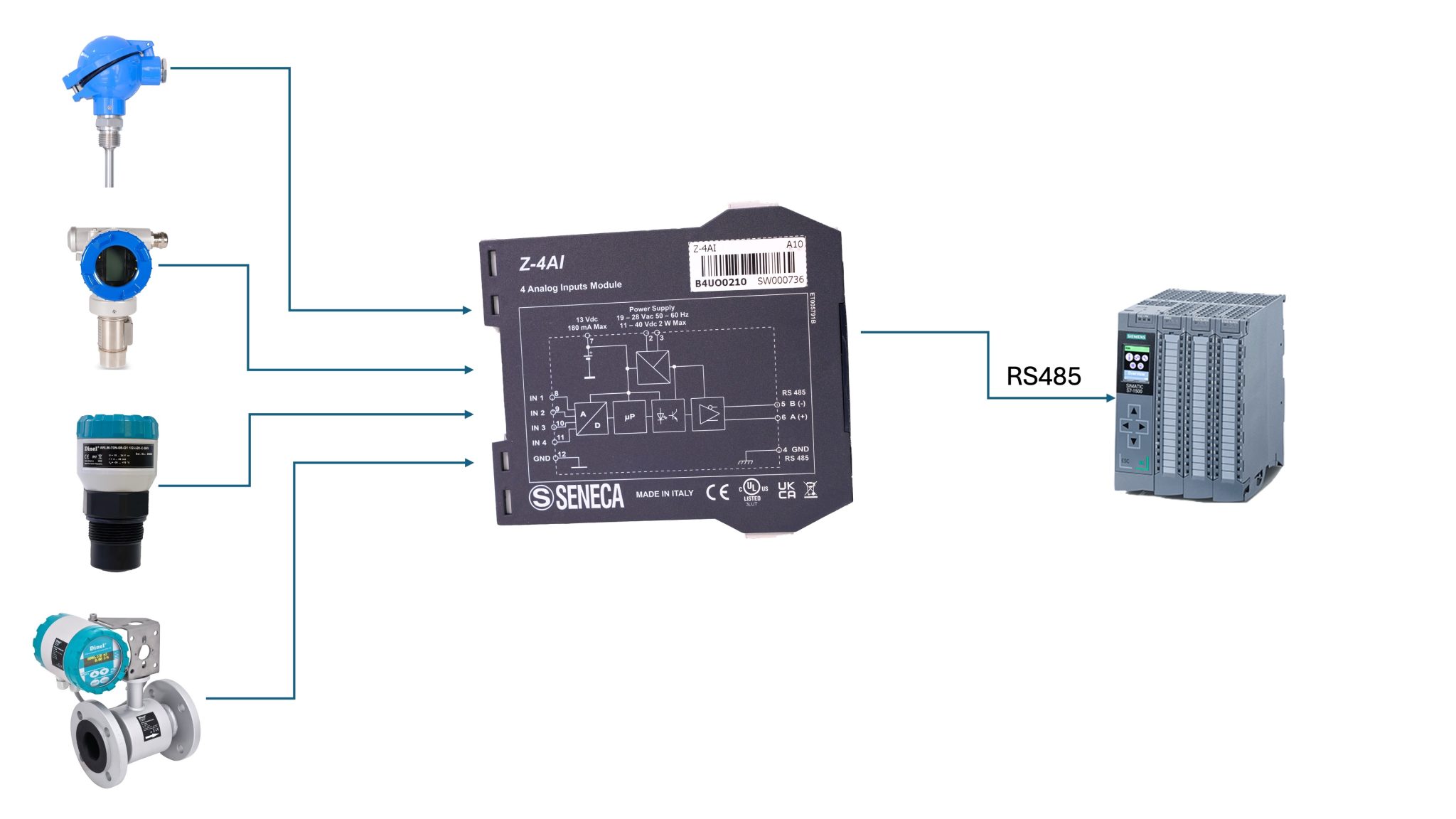

Ứng dụng bộ chuyển đổi analog 4-20mA/ 0-10V sang Modbus RTU
Nếu khách hàng đang có 4 cảm biến mức 4-20mA tại 4 bồn chứa, Z-4AI là lựa chọn rất phù hợp. Mỗi cảm biến đưa về một kênh input, sau đó HMI hoặc PLC đọc 4 giá trị mức qua Modbus RTU.
Nếu khách hàng có nhiều transmitter áp suất đặt ở xa tủ PLC, có thể lắp Z-4AI tại tủ phụ gần khu vực đo, rồi kéo một tuyến RS485 về tủ trung tâm. Cách này giúp giảm dây analog kéo xa và dễ mở rộng thêm thiết bị Modbus trên cùng tuyến truyền thông.
Nếu khách hàng cần đưa dữ liệu về SCADA, Z-4AI giúp chuyển các tín hiệu analog truyền thống thành dữ liệu số, dễ ghi log, hiển thị trend, cảnh báo và lưu lịch sử vận hành.
Tóm lại bộ chuyển đổi 4-20mA sang RS485 Modbus RTU
Z-4AI là lựa chọn phù hợp khi cần bộ chuyển đổi 4-20mA sang RS485 cho hệ thống công nghiệp có nhiều tín hiệu analog. Điểm mạnh của thiết bị không chỉ nằm ở việc chuyển đổi tín hiệu, mà còn ở khả năng gom 4 kênh analog, hỗ trợ cả dòng và áp, truyền thông Modbus RTU, độ phân giải 16 bit và tài liệu register rõ ràng.
Nếu hệ thống của bạn đang thiếu analog input, cần kéo tín hiệu đi xa hoặc muốn đưa nhiều cảm biến 4-20mA về PLC/HMI/SCADA qua RS485, Z-4AI là một giải pháp gọn, rõ ràng và phù hợp cho tủ điện công nghiệp.
Cần tư vấn bộ chuyển đổi 4-20mA sang RS485?
Nếu bạn đang cần đưa tín hiệu 4-20mA từ cảm biến mức, áp suất, lưu lượng hoặc transmitter về PLC/HMI/SCADA qua RS485 Modbus RTU, Hưng Phát có thể hỗ trợ kiểm tra sơ đồ đấu dây, số lượng kênh, khoảng cách truyền thông, register Modbus và cách chọn module phù hợp.
Z-4AI phù hợp cho các hệ thống cần gom nhiều tín hiệu analog về Modbus RTU, đặc biệt trong tủ điện công nghiệp, trạm bơm, bồn chứa, xử lý nước, HVAC và dây chuyền sản xuất.
Liên hệ tư vấn kỹ thuật và báo giá:
Hotline kỹ thuật: 0937 27 55 66
Email: sales@huphaco.vn
Câu hỏi về bộ chuyển đổi 4-20mA sang Modbus RTU Z-4AI
Z-4AI có phải bộ chuyển đổi 4-20mA sang RS485 không?
Có. Z-4AI có thể nhận tín hiệu 4-20mA từ cảm biến hoặc transmitter, sau đó chuyển thành dữ liệu Modbus RTU qua RS485 để PLC, HMI hoặc SCADA đọc. Điểm khác biệt là Z-4AI có 4 kênh analog input, không phải bộ chuyển đổi 1 kênh đơn giản.
Z-4AI đọc được bao nhiêu tín hiệu 4-20mA?
Z-4AI đọc được tối đa 4 tín hiệu analog input. Các kênh này có thể dùng cho tín hiệu dòng như 4-20mA hoặc các tín hiệu analog khác tùy cấu hình.
Z-4AI có đọc được tín hiệu 0-10V không?
Có. Ngoài tín hiệu dòng 4-20mA, Z-4AI còn hỗ trợ tín hiệu điện áp như 0-10V trong dải cấu hình ±10V. Điều này giúp module dùng được cho nhiều loại cảm biến và thiết bị đo khác nhau.
PLC đọc dữ liệu Z-4AI bằng cách nào?
PLC đọc dữ liệu Z-4AI qua RS485 Modbus RTU. Mỗi kênh input có register riêng để đọc giá trị đo. Ví dụ, các kênh chính thường được đọc tại các holding register 40017, 40018, 40019 và 40020.
Khi nào nên dùng Z-4AI thay vì analog input PLC?
Nên dùng Z-4AI khi PLC thiếu analog input, khi cần gom nhiều tín hiệu 4-20mA về một đường RS485, khi cảm biến đặt xa tủ PLC hoặc khi cần đưa dữ liệu analog về HMI/SCADA qua Modbus RTU. Nếu hệ thống chỉ có một tín hiệu analog và PLC còn sẵn ngõ vào analog, có thể không cần dùng Z-4AI.
