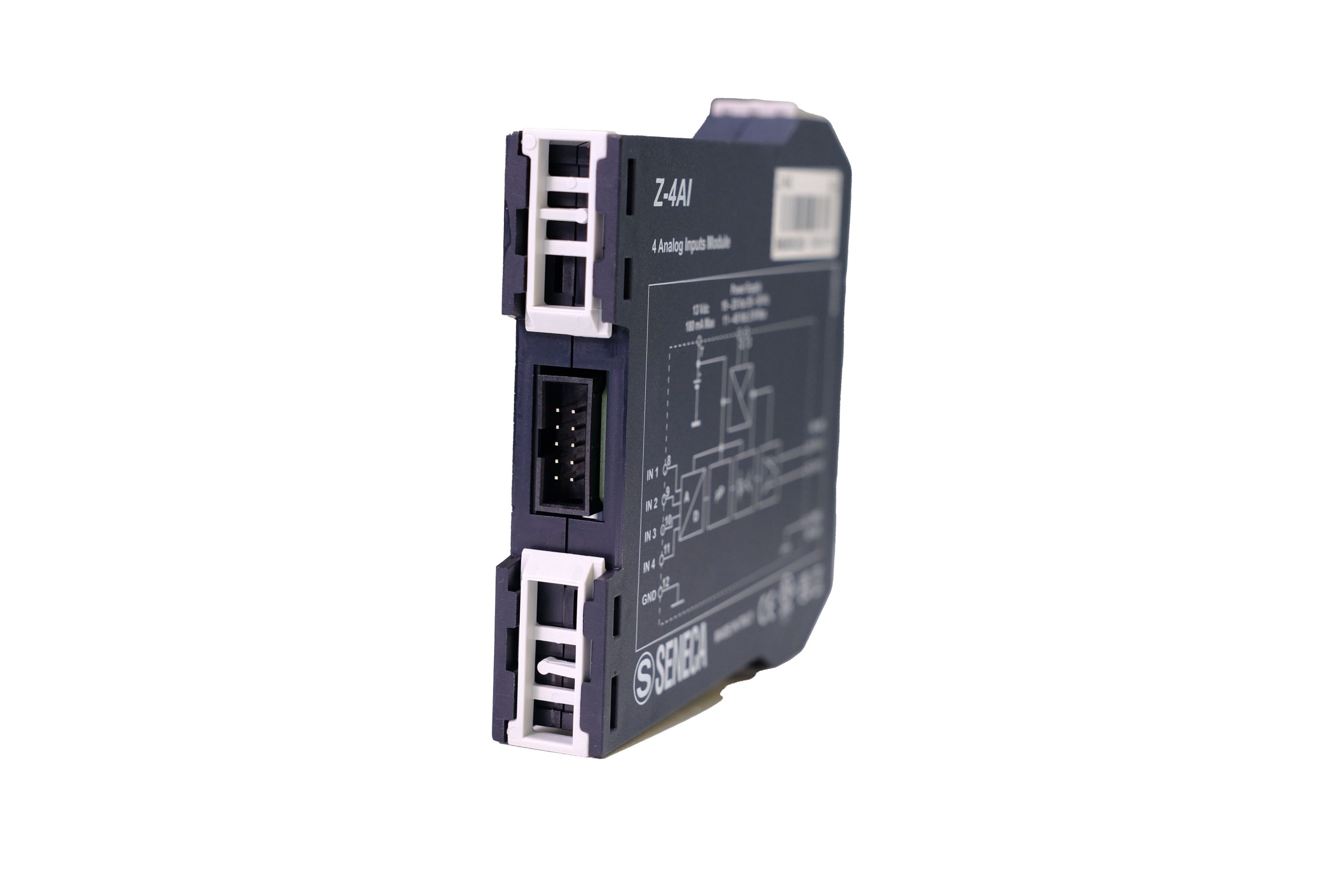

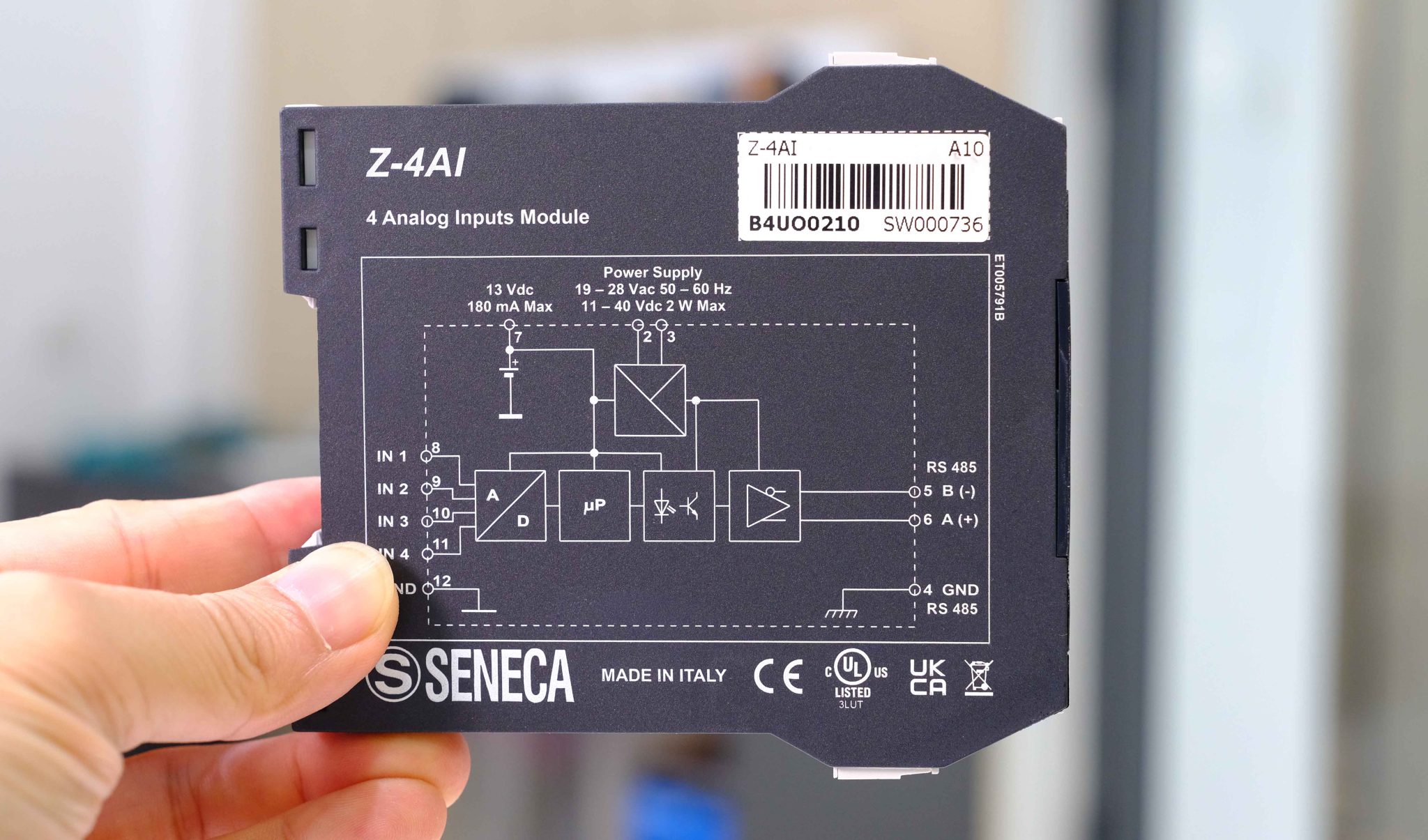

Z-4AI Seneca là module 4 ngõ vào analog (Voltage / Current) giao tiếp Modbus RTU RS485 của Seneca – Italy, được sử dụng phổ biến trong hệ thống PLC – SCADA – Gateway công nghiệp để thu thập tín hiệu 0–10V, ±10V, 4–20mA với độ ổn định cao, cấu hình linh hoạt và cách ly an toàn cho môi trường công nghiệp.
Khác với các bộ chuyển đổi modbus giá rẻ trên thị trường, Z-4AI được thiết kế cho hệ thống vận hành liên tục, yêu cầu tín hiệu ổn định, ít nhiễu và dễ scale trong PLC.

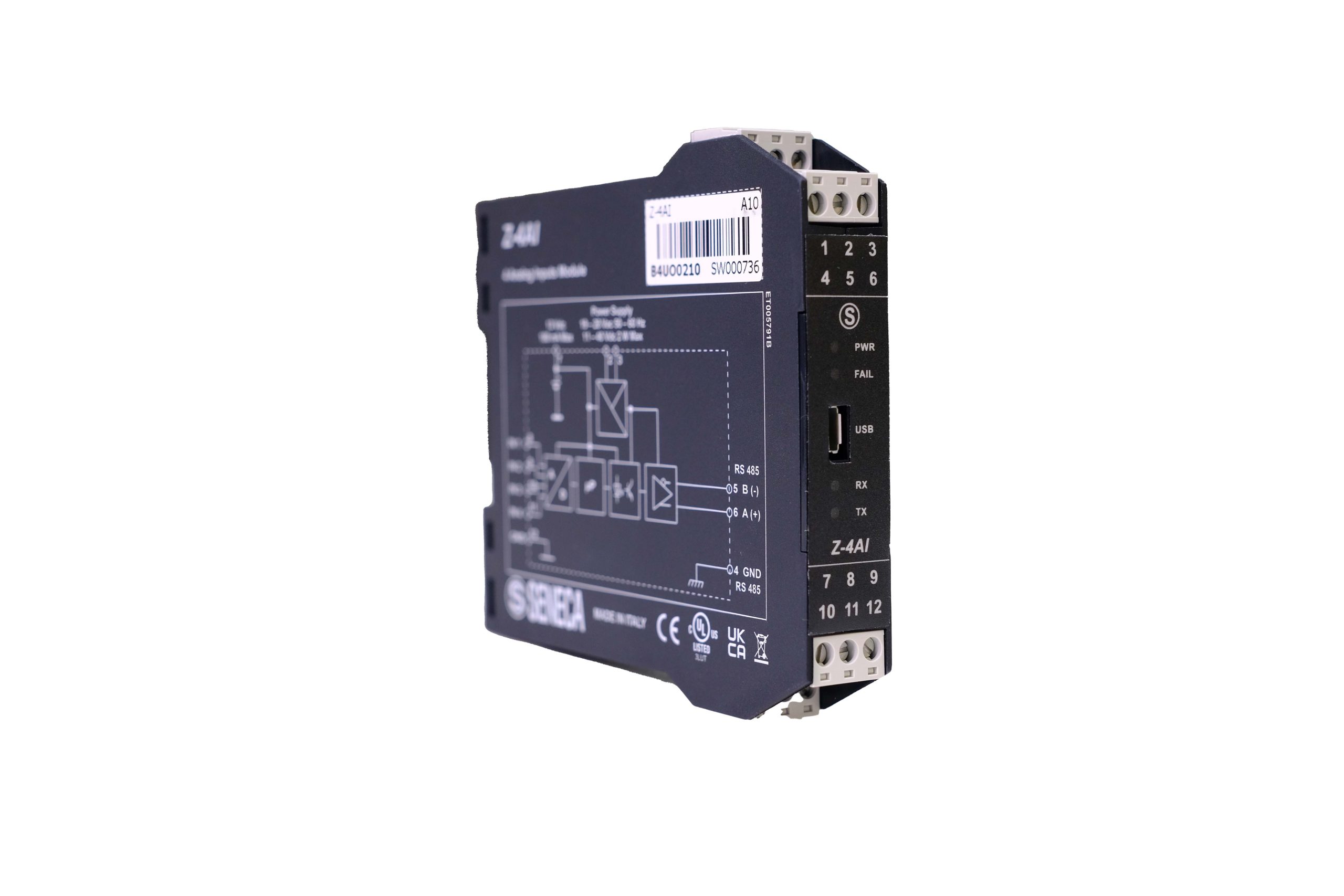

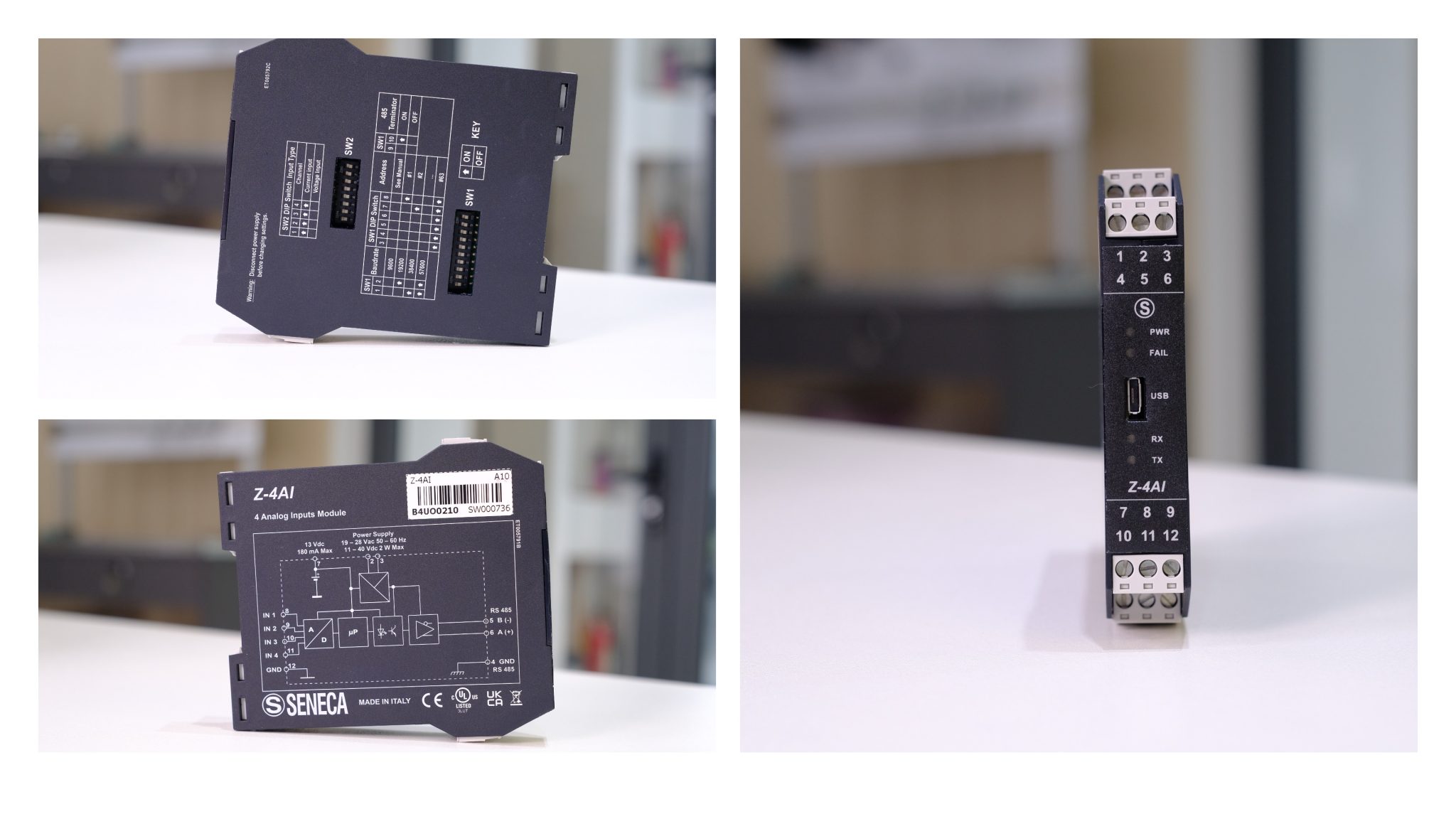

Tổng quan nhanh về Z-4AI Seneca
Z-4AI thuộc dòng Z-PC Line của Seneca, chuyên dùng cho hệ thống I/O phân tán Modbus.
Xem review nhanh về Z-4AI:
Thông số chính nổi bật:
- 4 kênh analog input độc lập
- Mỗi kênh cấu hình Voltage hoặc Current riêng biệt
- Giao tiếp Modbus RTU – RS485
- Độ phân giải 16 bit (15 bit + sign)
- Độ phân giải cao +/- 20000 giá trị
- Cách ly 1500 Vac giữa nguồn – RS485 – analog input
- Hỗ trợ nguồn phụ Vaux 13 VDC cấp cho cảm biến
- Lắp DIN rail 35 mm, kích thước gọn (17.5 mm)
Z-4AI phù hợp cho cả tủ điện nhỏ lẫn hệ thống nhiều node Modbus (lên đến 64 thiết bị).
Z-4AI đọc được những loại tín hiệu nào?
1️⃣ Tín hiệu dòng (Current)
- ±20 mA tức là -20…+20mA có điều chỉnh được
- Chuẩn công nghiệp 4–20mA, 0-20mA
- Tự phát nguồn 13V cấp cho cảm biến nguồn loop 4-20mA
- Shunt nội 50Ω, bật bằng DIP-switch
- Phù hợp với:
- Transmitter áp suất 2 dây
- Cảm biến mức 2 wire hoặc 3 wire
- Flow transmitter với nguồn riêng 4 dây
- Loadcell transmitter (qua bộ khuếch đại)
👉 Ưu điểm: đo dòng ổn định, chống nhiễu tốt trong môi trường nhà máy. Độ phân giải cao +/- 20000 giá trị. Với 4-20mA sẽ được băm ra làm 40.000 điểm với độ phân giải 0.001 mA.
2️⃣ Tín hiệu áp (Voltage)
- ±2 V – điều chỉnh được tùy ý
- ±10 V – điều chỉnh được tùy ý
- Trở kháng đầu vào >100 kΩ
👉 Phù hợp khi đọc:
- Tín hiệu analog từ thiết bị đo cũ
- Output 0-5V, 0–10V từ biến tần, bộ điều khiển
Độ phân giải cao +/- 20000 giá trị. Với 0-10V sẽ được băm ra làm 40.000 điểm với độ phân giải 0.001V.
Sơ đồ đấu dây Z-4AI – phần nhiều web làm sai
🔹Z-4AI kết nối cảm biến 4-20mA Active (tự cấp nguồn – 3 dây hoặc 4 dây)
Cảm biến gồm: 2 dây nguồn và 2 dây tín hiệu. Khi đó:
- Z-4AI chỉ đọc tín hiệu
- Cảm biến có nguồn cấp riêng
- Không dùng Vaux
- Phổ biến với transmitter công nghiệp chuẩn
➡️ Đấu đơn giản, ít lỗi.
🔹 Z-4AI kết nối cảm biến 4-20mA Passive (2 dây )
Các cảm biến áp suất, cảm biến đo mức, bộ chuyển đổi tín hiệu ngõ ra 4-20mA loop power 2 dây có nguồn cấp 11-32Vdc. Khi đó, Z-4AI tự cấp ra một nguồn DC cho cảm biến.
Z-4AI cấp nguồn trực tiếp cho cảm biến thông qua Vaux = 13 VDC mà không cần bộ nguồn riêng cho cảm biến.
Lưu ý quan trọng:
- Tổng dòng cấp từ Vaux cho tất cả cảm biến < 90 mA
- Nếu vượt → bắt buộc dùng nguồn ngoài (Vext)
👉 Đây là điểm mạnh khiến Z-4AI ăn đứt module rẻ tiền.
🔹 Z-4AI kết nối cảm biến 4-20mA Passive – nguồn ngoài (2 wire – external power supply)
Cảm biến đo mức nước, cảm biến siêu âm, cảm biến radar có ngõ ra 4-20mA cũng 2 dây nhưng có nguồn cấp từ 19-45Vdc với công suất lớn, kéo đi xa. Khi đó, cảm biến cần một bộ nguồn cấp ngoài.
Z-4AI cho phép đọc tín hiệu 4-20mA – 2 dây với nguồn cấp ngoài. Khi đó, Z-4AI cần kết nối thêm GND với 24Vdc ( – ) của bộ nguồn.
Lưu ý quan trọng:
- Tín hiệu đi về cần đúng vào AI+ của Z-4AI.
- GND ( 12 ) của Z-4AI cần kết nối với 24Vdc ( – ) của bộ nguồn cấp cho cảm biến.
👉 Đây là điểm mạnh khiến Z-4AI vượt trội so với nhiều module analog khác trên thị trường. Khi mà có thể đọc được gần như tất các loại tín hiệu 4-20mA mà các thiết bị khác không đọc được.
🔹 Z-4AI kết nối cảm biến 0-10V
Z-4AI hỗ trợ đọc tín hiệu điện áp (Voltage) với dải ±2V và ±10V, trở kháng đầu vào cao >100 kΩ, giúp giảm tải cho cảm biến phát tín hiệu và giữ độ chính xác. Việc kết nối tín hiệu điện áp 0–10V với Z-4AI rất đơn giản và trực quan:
Nguồn cấp cho cảm biến điện áp:
– Phần lớn cảm biến 0–10V hoặc thiết bị có output 0–10V (ví dụ biến tần, bộ điều khiển, transmitter có ngõ ra Voltage) đã có nguồn nội tại; Z-4AI không cần cấp nguồn phụ cho tín hiệu này.
– Z-4AI Seneca có 4AI tương ứng 8 – 9 – 10 – 11 tương ứng AI1…AI4, tất cả cần được kết nối GND để Z-4AI đọc đúng giá trị.
Lưu ý: Nếu sensor dùng nguồn ngoài/PLC analog out → bắt buộc chung mass (0V) với Z-4AI
Cấu hình Modbus RTU cho Z-4AI

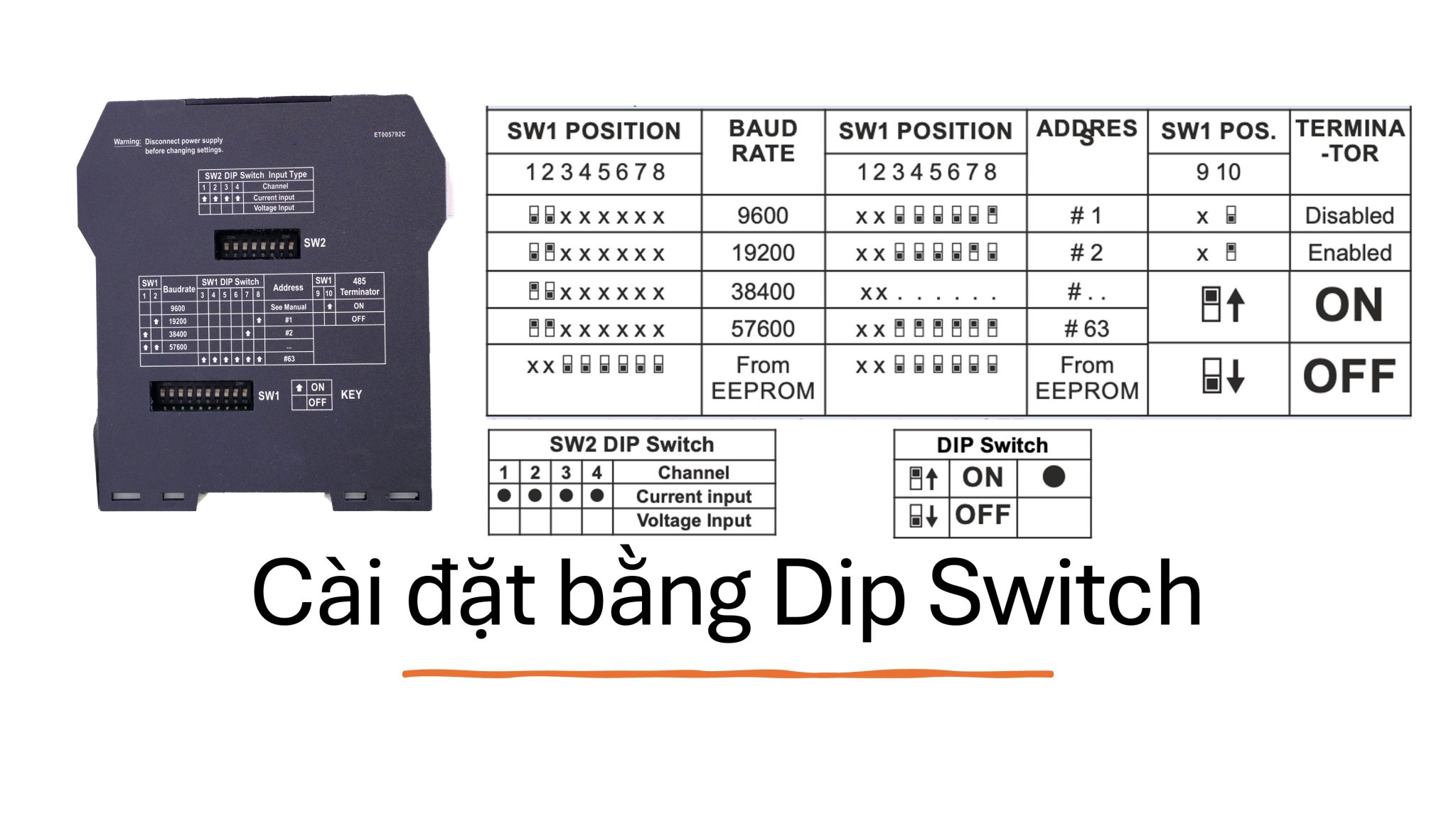

Thiết lập bằng DIP-switch – Z-4AI Modbus register

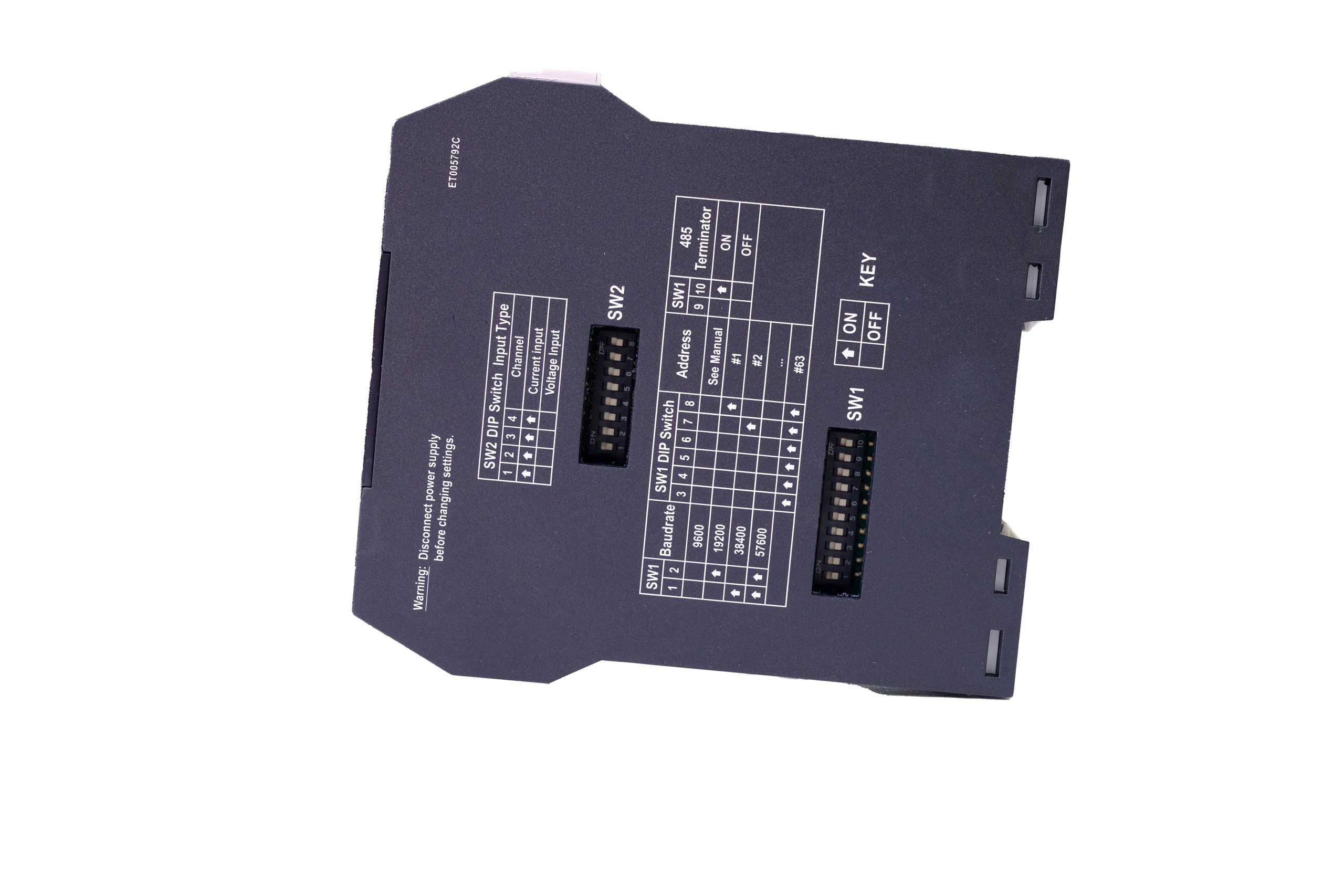

Đối với các ứng dụng không cần cài đặt chuyên sâu, cần nhanh gọn thì Z-4AI cho phép cấu hình nhanh bằng các DIP Switch ngay trên thiết bị.
- Baudrate: 9600 / 19200 / 38400 / 57600
- Modbus Address: 1 → 63
- Terminator RS485 bật/tắt bằng DIP riêng
➡️ Có thể cấu hình không cần phần mềm.
Hướng dẫn chi tiết: cách đấu dây và cài đặt Z-4AI

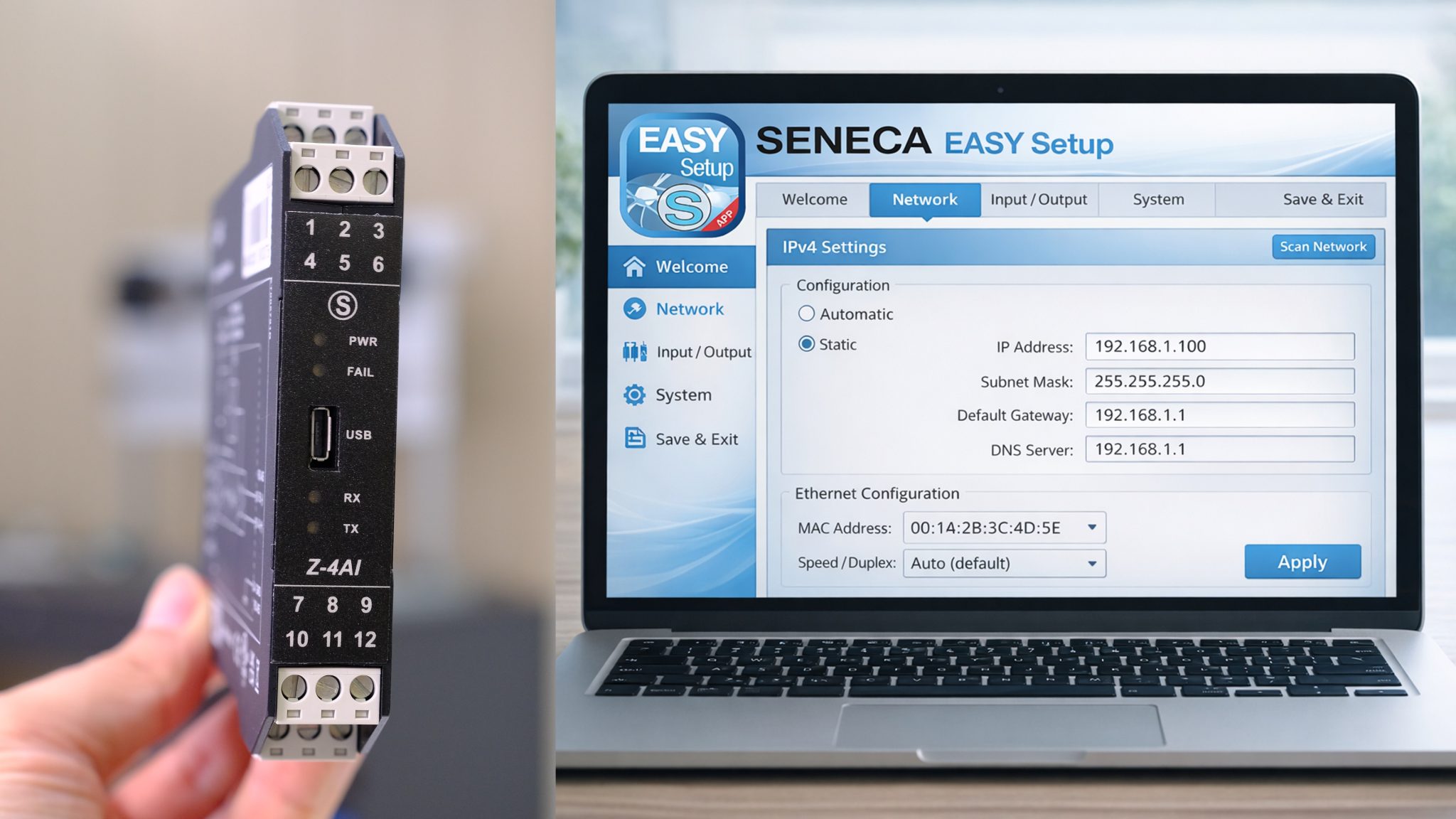

Cài đặt Z-4AI bằng phần mềm Easy setup
Để cài đặt Z-4AI bằng phần mềm easy setup bạn cần tải phần mềm tại web chính hãng của Seneca: https://www.seneca.it/en/linee-di-prodotto/software/easy/easy-setup/
Để cài đặt nhanh chóng:
– Bạn cần cài đặt phần mềm easy setup & driver tích hợp sẵn trong file tải về. Bạn cần đồng ý cài đặt thêm driver trong quá trình cài đặt.
– Chuẩn bị cáp Micro usb / USB – loại có thể truyền data. Cáp này dễ dàng mua trên các trang thương mại điên tử hoặc có thể mua tại các cửa hàng điện thoại di động như: thegioididong, ftp, cellphone…
Một trong những điểm ăn tiền lớn nhất của Z-4AI chính là cấu hình bằng phần mềm. Khi đó:
- Cài đặt chuyên sâu đầu vào Current – Voltage.
- Quy đổi giá trị 4-20mA hoặc 0-10V đầu vào thành giá trị thực như mức nước, nhiệt độ.
- Theo dõi online giá trị input đầu vào tương ứng ADC.
- Chọn Baudrate, Modbus ID: đơn giản, nhanh gọn ngay trên phần mềm.

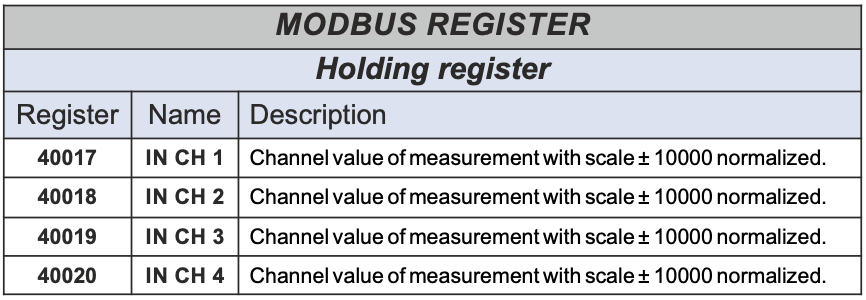

Thanh ghi Modbus quan trọng – Modbus register của Z-4AI
Z-4AI trả dữ liệu dạng Normalized value:
| Kênh | Thanh ghi |
| IN1 | 40017 |
| IN2 | 40018 |
| IN3 | 40019 |
| IN4 | 40020 |
- Giá trị mặc định: ±10000
- Khi cài bằng phần mềm các giá trị sẽ có độ phân giải 0-20000 giá trị.
- Scale trong PLC/SCADA theo dải đo thực tế
👉 Phù hợp cho:
- Siemens S7-1200 / S7-1500
- Schneider, Omron
- Gateway Modbus TCP
Lọc tín hiệu (Filter) – điểm nhiều người bỏ qua
Z-4AI cho phép cấu hình filter số từ mức 0 → 6:
- Giảm nhiễu
- Ổn định tín hiệu analog
- Phù hợp với:
- Mức chất lỏng dao động
- Tín hiệu rung, nhiễu cơ học
👉 Đây là lý do Z-4AI chạy rất ổn trong môi trường thực tế. Các thiết bị của Seneca luôn có tính năng lọc nhiễu chủ động so với các hãng khác.
Z-4AI phù hợp dùng trong những hệ thống nào?
- PLC – SCADA nhà máy
- Hệ đo áp suất, mức, lưu lượng
- Thu thập tín hiệu analog từ nhiều vị trí
- Hệ thống Modbus RS485 đường dài (lên đến 1200 m)
So sánh nhanh Z-4AI với module analog giá rẻ
| Tiêu chí | Z-4AI Seneca | Module trôi |
| Cách ly | 1500 Vac | Thấp / không |
| Nguồn cấp cảm biến | Có (Vaux) | Không |
| Độ ổn định | Cao | Dễ trôi |
| Modbus | Chuẩn công nghiệp | Lỗi vặt |
| Tuổi thọ | Dài | Ngắn |
👉 Nếu hệ thống chạy lâu dài → Z-4AI là lựa chọn an toàn.
Khi nào nên chọn Z-4AI?
- Cần 4 analog input trong 1 module
- Hệ thống yêu cầu ổn định – ít bảo trì
- Dùng PLC/SCADA chuẩn công nghiệp
- Không muốn xử lý lỗi analog vặt sau này
Câu hỏi thường gặp về Z-4AI
Z-4AI có đọc được 4–20mA không?
Có. Z-4AI hỗ trợ ±20mA, shunt nội 50Ω, bật bằng DIP-switch.
Z-4AI trả dữ liệu dạng gì?
Dữ liệu trả về Modbus Holding Register, dạng Normalized ±10000, dễ scale trong PLC.
Có cần phần mềm để cấu hình không?
Không bắt buộc. Có thể cấu hình bằng DIP-switch hoặc dùng Easy Setup / Z-NET để tinh chỉnh sâu.
Z-4AI có cấp nguồn cho cảm biến không?
Có. Z-4AI cấp 13 VDC (Vaux) cho cảm biến passive, tổng dòng < 90 mA.
Hỗ trợ kỹ thuật & báo giá Z-4AI
Huphaco là đơn vị chuyên phân phối và hỗ trợ kỹ thuật các giải pháp đo lường – tự động hóa của Seneca (Italy), bao gồm dòng Z-PC Line như Z-4AI, Z-SG, Z-KEY…, tập trung vào ứng dụng PLC & SCADA trong nhà máy.
Z-4AI Seneca là module 4 analog input Modbus RTU RS485 chính hãng, hỗ trợ 4-20mA & 0-10V cho PLC & SCADA. Tư vấn cấu hình & đấu dây, yêu cầu báo giá ngay.
👉 Xem chi tiết bài toán chuyển đổi tín hiệu 4–20mA sang Modbus RTU tại đây
👉 Bạn đang triển khai Z-4AI nhưng gặp vấn đề về đấu dây, scale Modbus hoặc chọn cảm biến phù hợp?
HUPHACO hỗ trợ:
- Tư vấn cấu hình Z-4AI theo ứng dụng thực tế
- Test tín hiệu 4–20mA / 0–10V trước khi giao
- Hướng dẫn scale PLC & SCADA chuẩn kỹ thuật
📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email: sales@huphaco.vn
