Bộ Hiển Thị Cân Loadcell STR561 | Output 4-20mA Modbus RTU

Bộ hiển thị cân loacell Pixsys STR561 không chỉ đơn thuần là một màn hình hiển thị trọng lượng. Đây là một bộ điều khiển loadcell chuyên dụng được thiết kế theo phong cách công nghiệp hiện đại: hiển thị trực quan, thao tác nhanh bằng phím cứng và đặc biệt phù hợp cho các hệ thống cân đóng bao, cân bồn, cân định lượng hay máy OEM yêu cầu giao diện chuyên nghiệp.

Điểm khiến STR561 nổi bật ngay từ lần đầu sử dụng chính là giao diện hiển thị cực kỳ trực quan. Người vận hành gần như không cần đọc manual vẫn có thể hiểu được trạng thái hệ thống ngay trên màn hình.

Tại trạng thái làm việc màn hình hiển thị cân STR56 luôn hiển thị giá trị trọng lượng của loadcell mà không có các Icon cài đặt. Sau khi chọn từ các phím chức năng thì các Icon chức năng sẽ xuất hiện.

Giao diện bộ hiển thị cân loadcell STR561

Khi thao tác cần điều chỉnh TARE, ZERO hoặc Esc thì từ hình ảnh thực tế của STR561, có thể thấy Pixsys đã tối ưu rất mạnh phần HMI vận hành.

Giá trị trọng lượng trung tâm

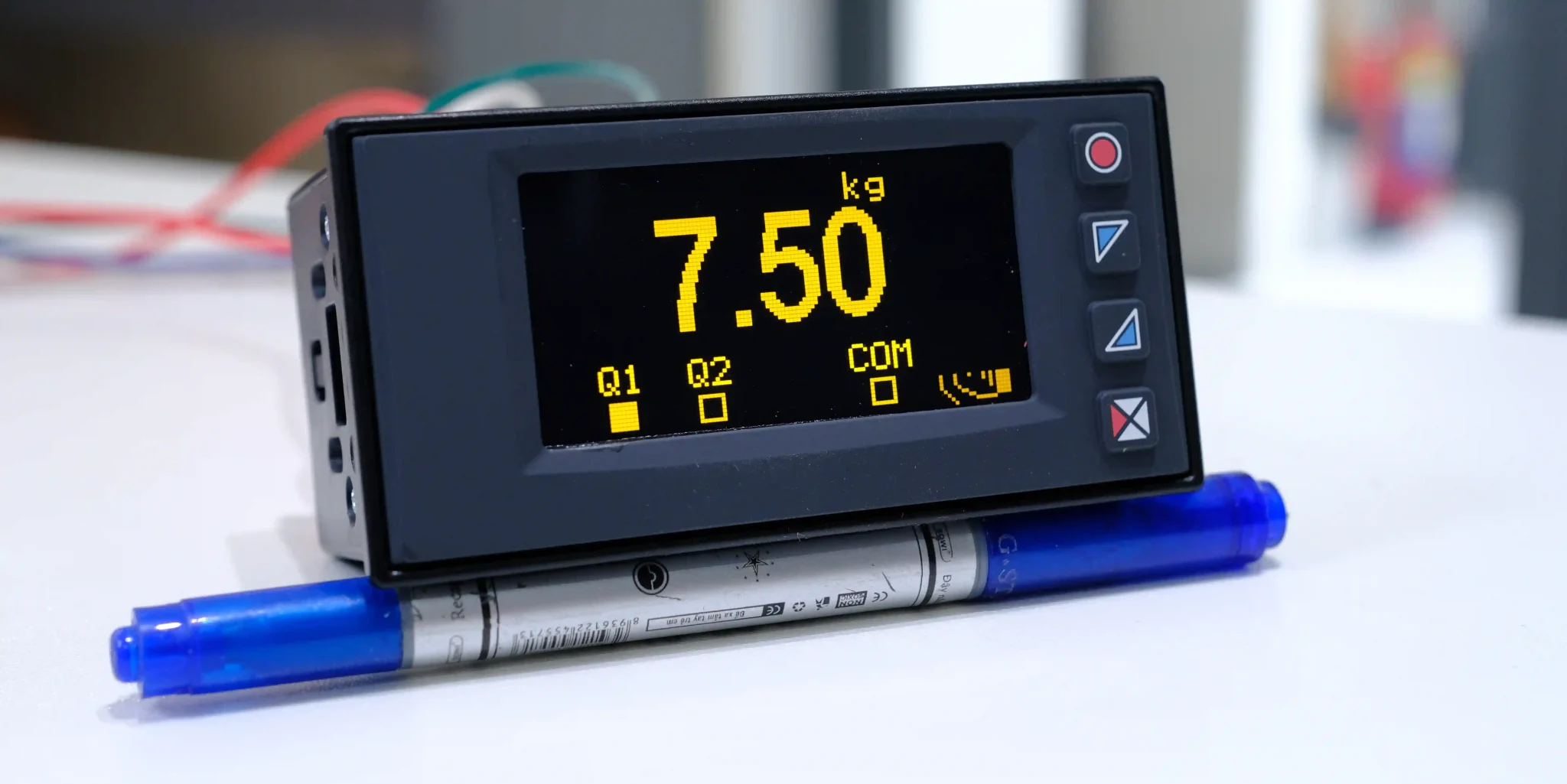

Con số lớn “5.55” ở giữa màn hình là giá trị cân hiện tại. Giá trị cân sẽ thanh đổi ngay tức thì khi nhận được tín hiệu từ loadcell. Màn hình OLED với độ phân giải cao có thể nhìn thấy rõ ràng các Icon, trọng lượng cân loadcell từ xa.

Đây là vùng hiển thị chính với độ tương phản rất cao:

• Font LED vàng trên nền đen
• Góc nhìn rộng
• Dễ quan sát trong nhà máy
• Không bị rối như nhiều bộ indicator giá rẻ

Phía trên là đơn vị “kg”, giúp người vận hành tránh nhầm lẫn giữa:

• kg
• g
• tấn
• lb
• hoặc tùy chọn đơn vị theo bảng

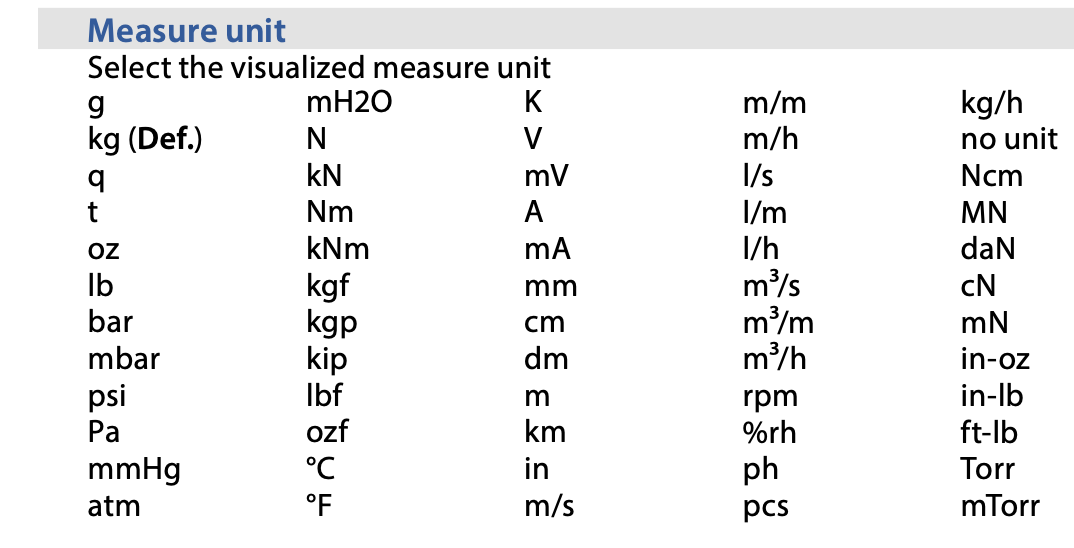

Bộ hiển thị cân loadcell cho phép chúng ta tùy chọn rất nhiều đơn vị đo lường trọng lượng, lực … tương ứng với loại đơn vị cần hiển thị.

Chỉ thị cân ổn định (Stable)

Biểu tượng phía trên góc trái màn hình chữ V là trạng thái cân ổn định. Đây là một chức năng được tích hợp trên các bộ hiển thị cân chuyên dụng nhằm xác định tín hiệu cân đã ổn định.

Khi biểu tượng này xuất hiện: giá trị loadcell đã ổn định. Hệ thống có thể thực hiện:

• chốt cân
• đóng bao
• xuất tín hiệu relay
• gửi dữ liệu PLC/SCADA

Trong thực tế công nghiệp, trạng thái “stable” rất quan trọng vì:

• loadcell luôn có nhiễu nhỏ
• rung cơ khí
• dao động vật liệu
• rung động từ motor hoặc vít tải

Nếu không có chỉ thị ổn định, hệ thống dễ:

• đóng relay sai
• cân thiếu/thừa
• nhảy số liên tục

Chức năng ZERO – đưa cân về 0

Ký hiệu “+0+” phía trên bên phải cho biết cân đang ở trạng thái ZERO.

Đây là chức năng đưa giá trị hiện tại về mốc 0 mà không phải xóa calibration.

Rất hữu ích khi:

• reset nhanh hệ thống
• loại bỏ offset nhỏ
• chuẩn hóa trước khi cân

Đặc biệt trong môi trường công nghiệp:

• bụi bám
• rung cơ khí
• nhiệt độ
• lệch cơ khí nhẹ

… đều có thể tạo offset vài gram hoặc vài chục gram.

Chức năng ZERO giúp xử lý rất nhanh vấn đề này. Hiện tại, có rất ít bộ hiển thị cân loadcell có chức năng Zero này mà chỉ có chức năng TARE.

TARE – điểm mạnh cực đáng giá của STR561

Một trong những điểm mình đánh giá rất cao trên STR561 là: hỗ trợ TARE trực tiếp bằng phím cứng ngoài màn hình. Điều này cực kỳ thực dụng.

Ví dụ:

• cân thùng
• cân khay
• cân bao bì
• cân container trung gian

Người vận hành chỉ cần:

• đặt vật chứa lên cân
• nhấn TARE

→ màn hình sẽ tự loại bỏ trọng lượng bao bì. Phần còn lại chỉ hiển thị: khối lượng thực tế của vật liệu.

Đây là chi tiết mà nhiều bộ hiển thị giá rẻ làm rất khó chịu:

• phải vào menu
• thao tác nhiều bước
• hoặc phản hồi chậm

Trong khi STR561 cho cảm giác gần giống HMI công nghiệp chuyên dụng.

ESC – thoát nhanh khi vận hành

Trên màn hình còn hiển thị trạng thái ESC. Bộ hiển thị cân loadcell STR561 cho phép ghi nhớ trạng thái hiển thị. Vd: bạn đang chọn Menu vừa cân vừa cộng dồn thì màn hình sẽ ưu tiên hiển thị chế độ này thay vì chỉ cân đơn thuần.

Q1 / Q2 – ngõ ra relay so sánh

Q1 và Q2 chính là 2 ngõ ra relay tương ứng với giá trị cân đang cân được. Phía dưới màn hình là trạng thái: Q1 và Q2

Đây là các ngõ ra relay hoặc ngõ ra điều khiển dùng cho:

• cảnh báo mức
• điều khiển đóng/mở
• định lượng
• batching
• đóng bao

Ví dụ:

• đạt 50kg → kích relay Q1
• đạt 55kg → kích relay Q2
• điều khiển còi/buzzer
• đóng van điện từ

Kỹ sư nhìn vào Q1/Q2 sẽ biết ngay:

• relay nào đang ON
• relay nào đang OFF

mà không cần mở tủ điện.

COM – trạng thái truyền thông

Bộ hiển thị cân loadcell có tích hợp truyền thông Modbus RTU RS485. Ký hiệu COM chi tiết báo trạng thái giao tiếp với PLC hoặc các thiết bị đọc tín hiệu Modbus RTU bên ngoài.

Nó cho biết:

• thiết bị đang giao tiếp truyền thông
• hoặc đang trao đổi dữ liệu

Điều này cực kỳ hữu ích khi kết nối:

• PLC Siemens
• HMI
• SCADA
• Modbus RTU RS485

Chỉ cần nhìn COM:

• kỹ thuật viên biết thiết bị còn truyền thông hay không
• giảm thời gian troubleshooting cực mạnh

Bộ hiển thị STR561 hiển thị đa chức năng

Chế độ cân SUM tức là cộng dồn

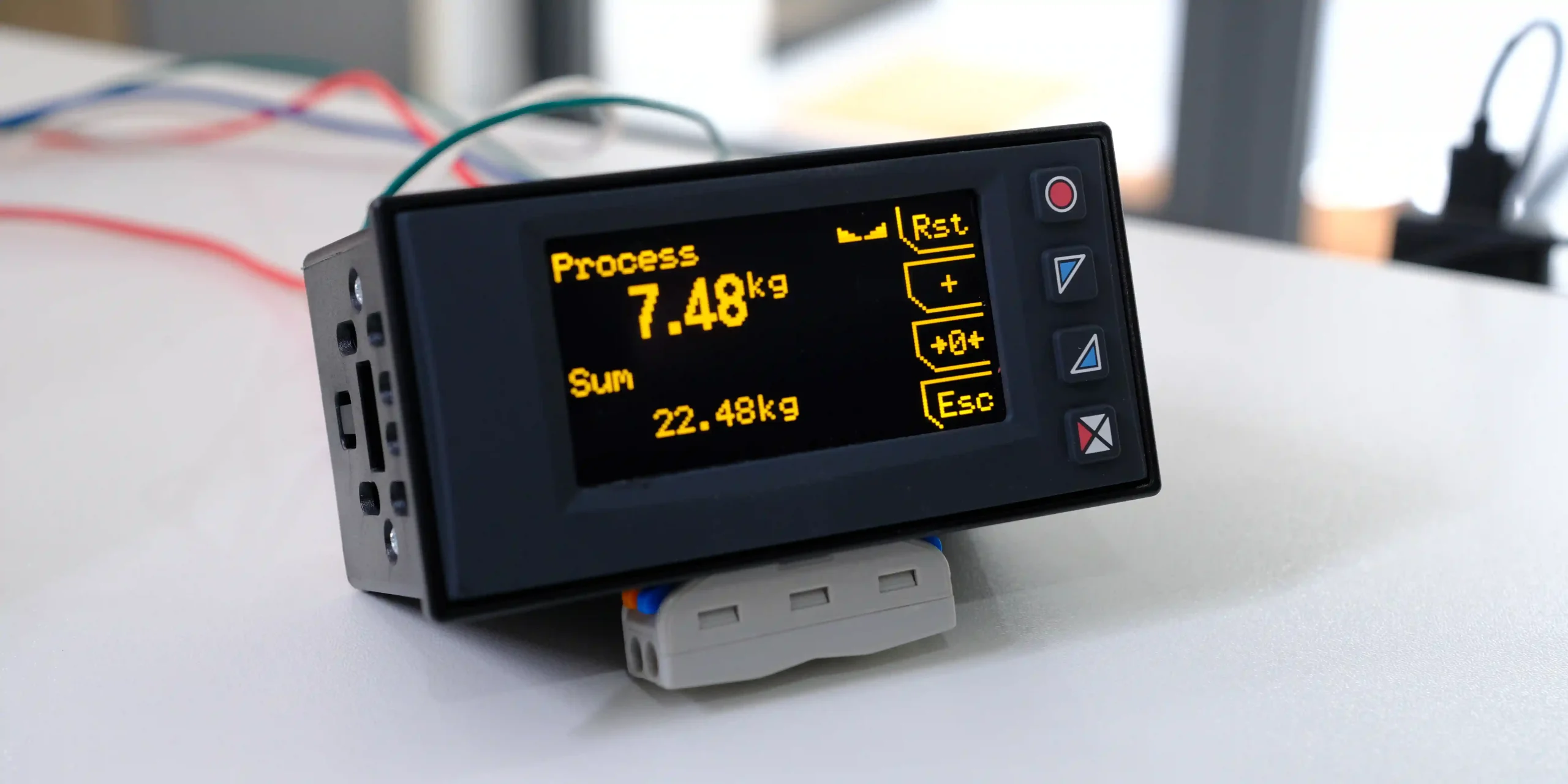

Chế độ SUM được sử dụng khi anh em cần cộng dồn liên tục các giá trị cân được. Mỗi lần cân xong bấm vào phím ( + ) thì phần SUM bên dưới sẽ tự cộng dồn cho tới khi chúng ta Reset lại.

Chế độ hiển thị MIN – MAX – PEAK

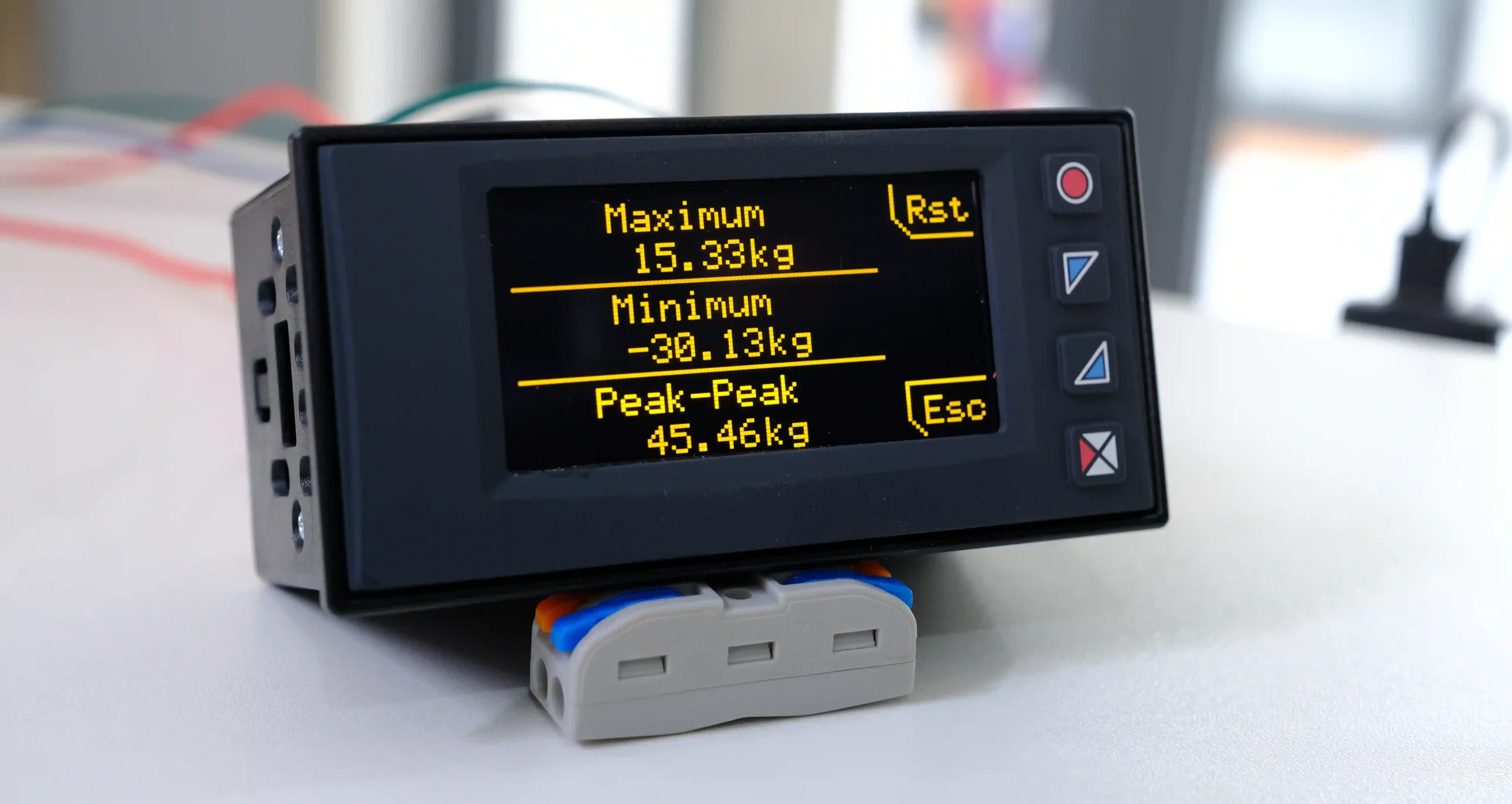

Tại màn hình hiển thị chế độ MIN – MAX sẽ luôn cập nhật giá trị đo nhận từ đầu cân. Chế đợ Peak chính là độ lệch giữa Min – Max. Đây là một chức năng so sánh cũng được Pixsys mang lên giao diện hiển thị của đầu cân loadcell STR561.

Chế độ hiển thị biểu đồ Trend trên STR561

Biểu đồ trend được sử dụng chủ yếu trên các màn hình HMI hoặc Scadar nay cũng được Pixsys mang lên trên màn hình hiển thị cân loadcell SRT561.

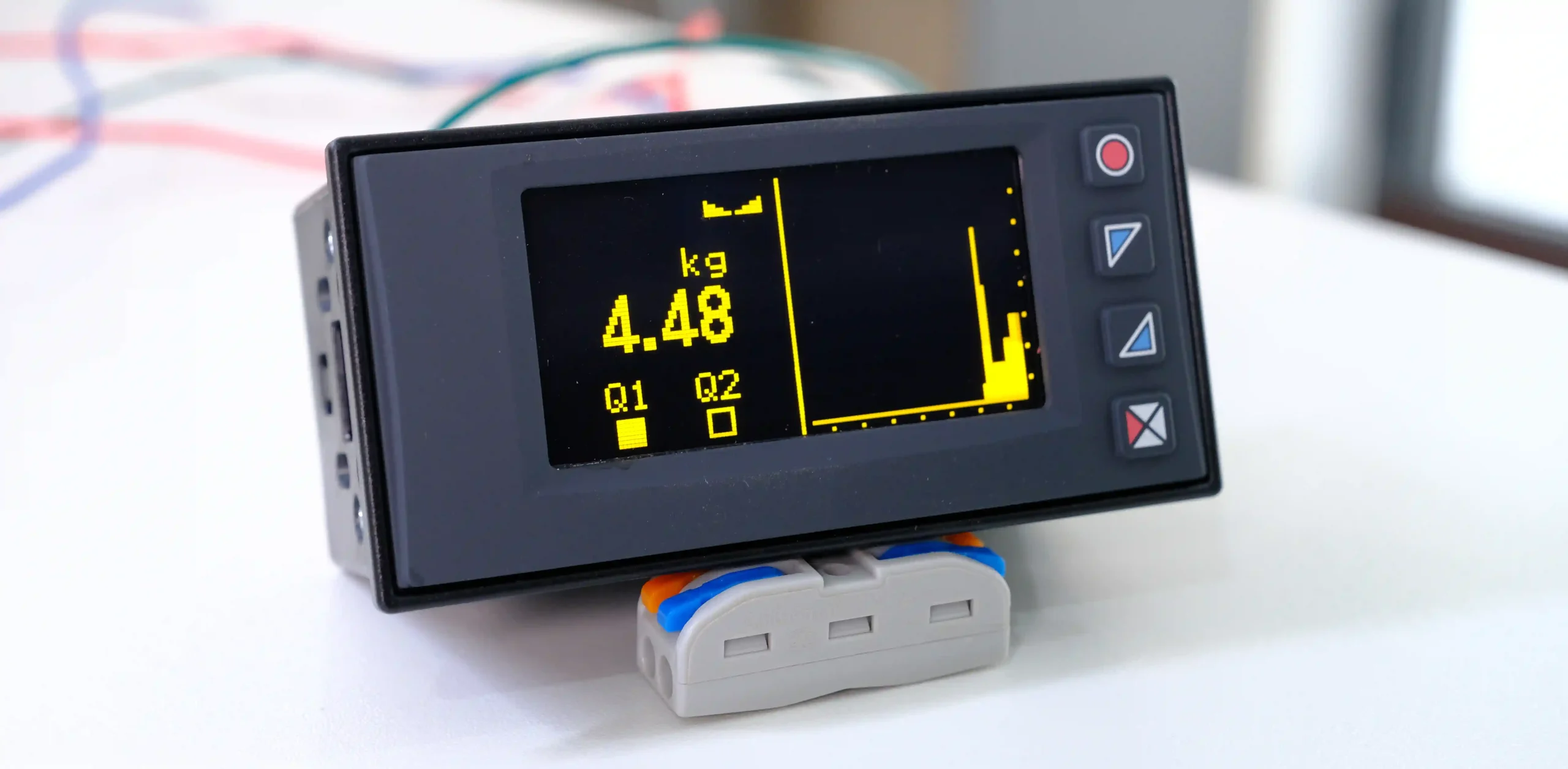

Bên trái hiển thị giá trị cân, Q1, Q2. Bên phải là giá trị cân được biểu diễn dưới dạng biểu đồ. Qua biểu đồ trend anh em dễ dàng biết được các giá trị cân có sai lệch nhiều hay ít giữa các lần cân khác nhau.

Kết nối loadcell với bộ hiển thị cân loadcell STR561

Bộ hiển thị cân STR561 chia phần kết nối ra làm 2 phần riêng biệt để tránh nhầm lẫn. Trong đó:

• Khu vực nguồn + Q1 và Q2
• Tín hiệu input – loadcell và output

Khu vực nguồn và Q1 – Q2

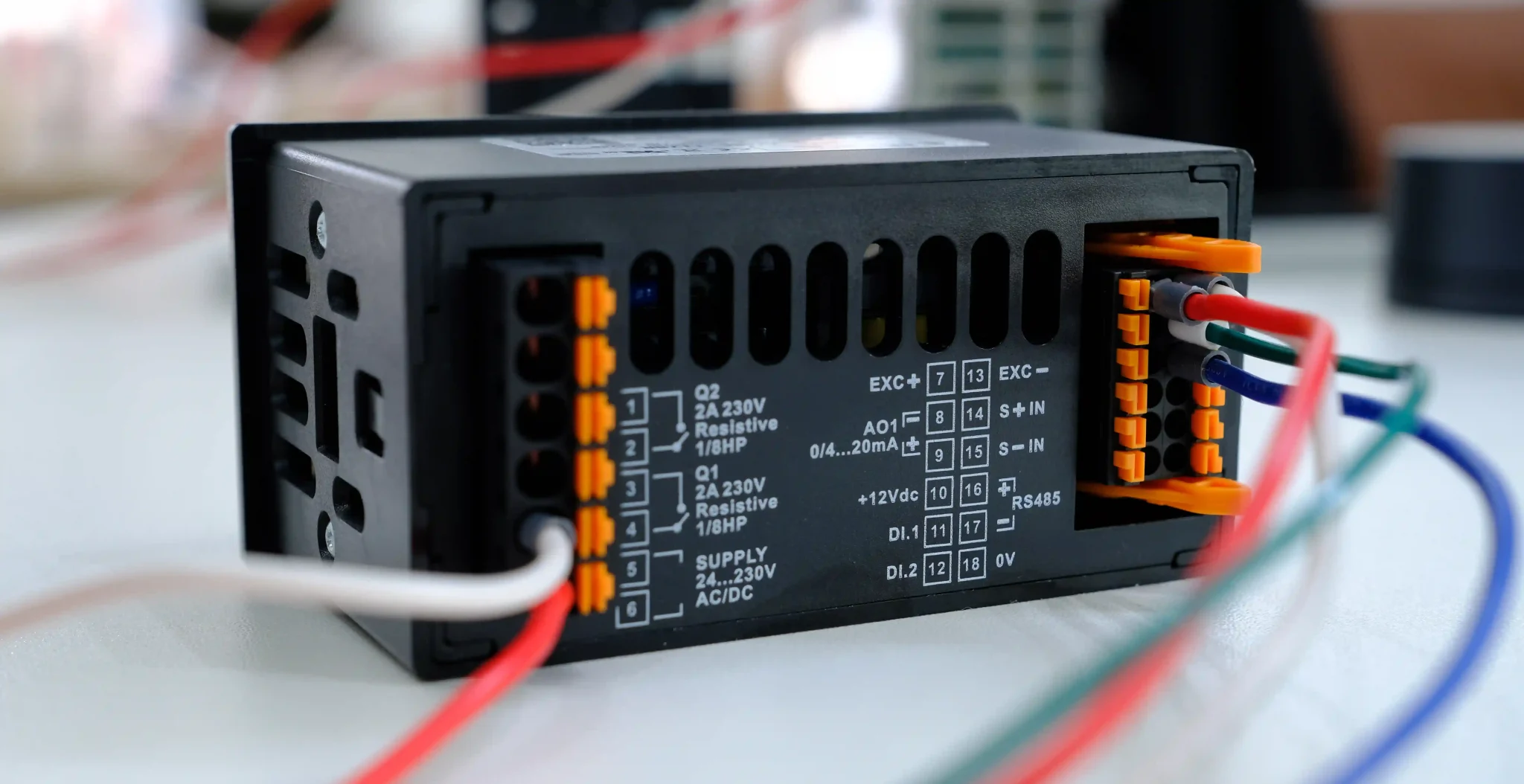

• Nguồn: 24-230Vac/dc tại Terminal 5-6, không phân biệt Âm – Dương
• Q1: Alarm 1 tại terminal 3-4, có thể tùy chỉnh NO/NC
• Q2: Alarm 2 tại terminal 1-2, có thể tùy chỉnh NO/NC

Khu vực input – output – truyền thông

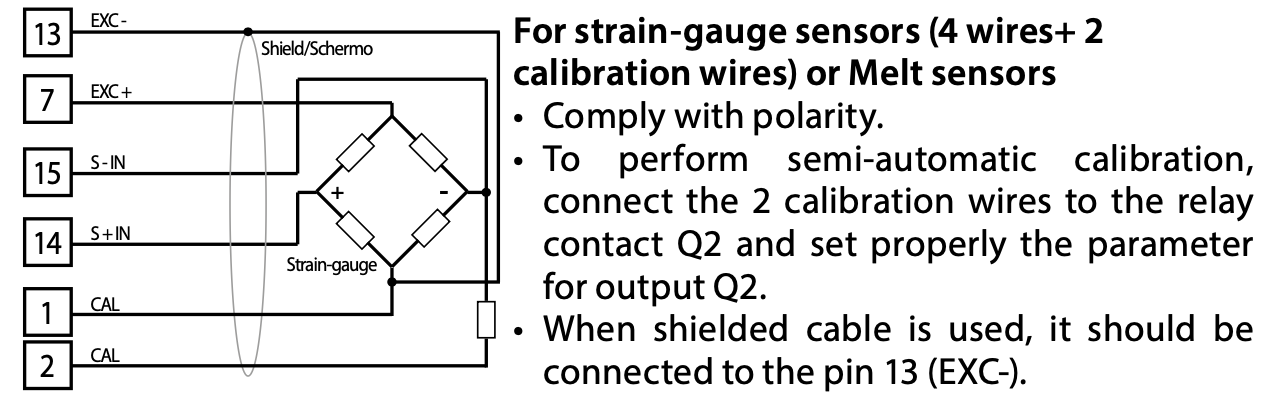

• Input loadcell sẽ kết nối: 7 ( Ex+ ), 13 ( Ex- ), 14 ( Si+ ), 15 ( Si- ).
• Truyền thông Modbus RTU RS485 tại 16 ( + ) và 17 ( – )
• Analog output tại 8 ( + ) và 9 ( – )
• SRT561 phát rta một nguồn 12vdc cho các DI1 và DI2 nếu cần
• DI 1 tại 11
• DI 2 tại 12

Cách kết nối dây của bộ hiển thị cân loadcell STR561 khá tiện với loại cắm chứ không dùng vít. Đây cũng là xu hướng chung của các hãng lớn trên thế giới trong thời gian gần đây.
