Cảm biến dòng điện 0-100A 4-20mA TRMS | T201DCH100-LP

Cảm biến dòng điện 0-100A 4-20mA TRMS Seneca T201DCH100-LP là giải pháp đo dòng AC/DC bằng công nghệ Hall Effect, tích hợp TRMS và xuất trực tiếp tín hiệu 4-20mA về PLC. Thiết bị phù hợp cho các hệ thống cần đo dòng trong môi trường công nghiệp có nhiễu, sóng méo, biến tần, charger, inverter, solar hoặc tải AC/DC hỗn hợp.

Điểm đáng chú ý của T201DCH100-LP là thiết bị không chỉ đo được dải 0-100A, mà còn có thể cài về 0-50A và hỗ trợ chế độ bipolar tương ứng cho dòng DC hai chiều. So với phương án truyền thống dùng CT 100/5A kết hợp bộ chuyển đổi Z201-H, T201DCH100-LP thường là lựa chọn gọn hơn, ít thiết bị hơn và có chi phí tổng thể tốt hơn.

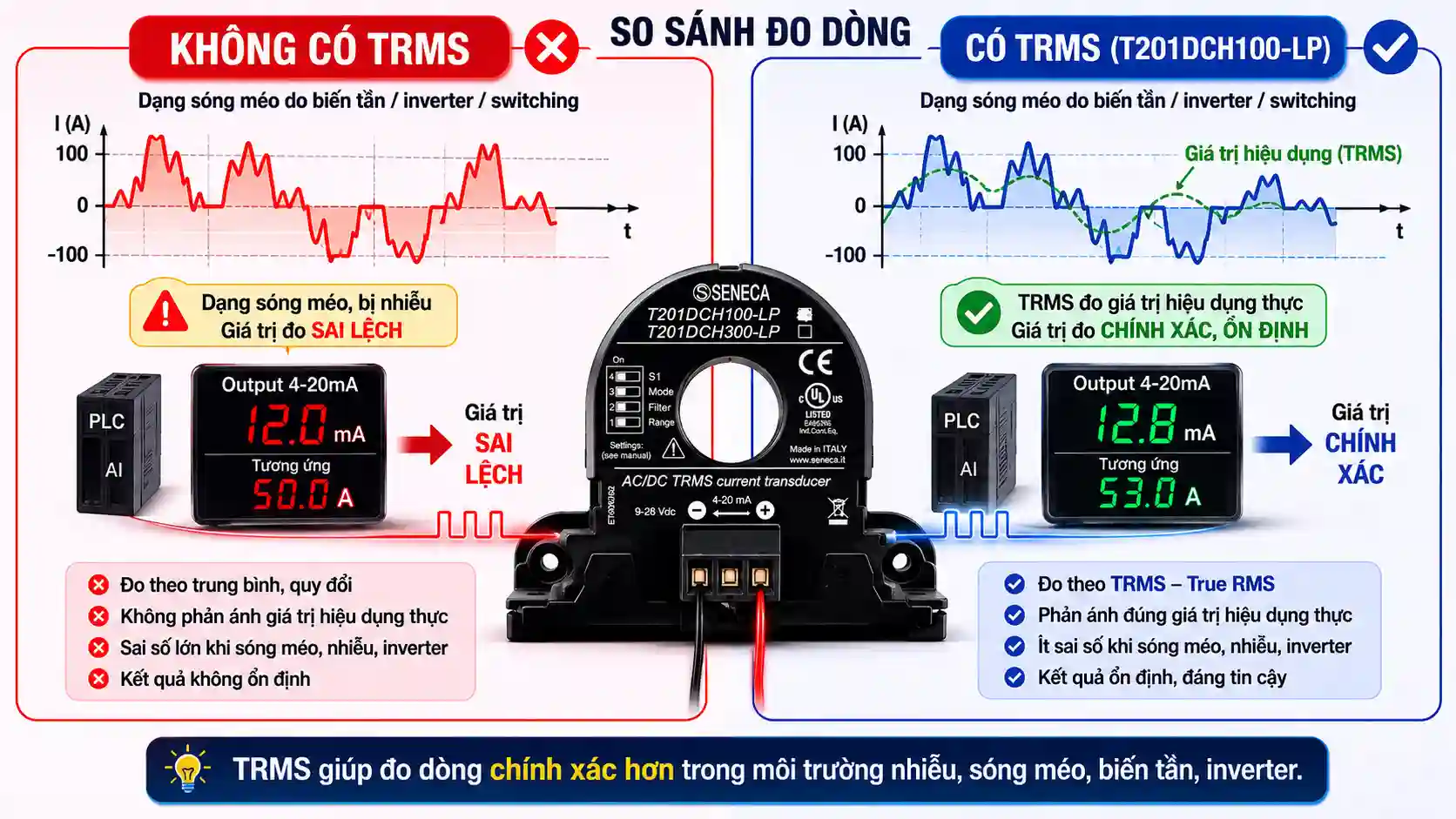

Vì sao TRMS quan trọng khi đo dòng điện công nghiệp?

Trong thực tế, dòng điện trong nhà máy không phải lúc nào cũng là dạng sin chuẩn. Các thiết bị như biến tần, inverter, nguồn switching, charger, solar inverter hoặc tải phi tuyến có thể làm dòng điện bị méo dạng, nhiễu hoặc dao động không ổn định.

Nếu dùng cảm biến dòng thông thường chỉ phù hợp với sóng sin lý tưởng, giá trị đo có thể không phản ánh đúng dòng hiệu dụng thực tế. Đây là lý do chức năng TRMS rất quan trọng.

TRMS giúp T201DCH100-LP đo giá trị dòng hiệu dụng thực trong các hệ thống:

• Motor chạy biến tần.
• Charger battery.
• Solar inverter.
• Nguồn DC công nghiệp.
• Tải switching.
• Tủ điện có nhiễu cao.
• Hệ thống AC/DC hỗn hợp.
• Tải có dạng sóng dòng không ổn định.

Nói ngắn gọn, TRMS giúp tín hiệu dòng điện đưa về PLC đáng tin cậy hơn trong điều kiện vận hành thực tế, đặc biệt khi dòng điện không còn đẹp như lý thuyết.

Thông số kỹ thuật cảm biến dòng điện 0-100A 4-20mA T201DCH100-LP

Tiêu chí	T201DCH100-LP
Nguyên lý	Hall Effect AC/DC TRMS
Loại dòng đo	AC/DC
Đo DC	Có
TRMS	Có
Tín hiệu về PLC	4-20mA trực tiếp
Số thiết bị	1 thiết bị
Cấu hình dải đo	0-100A, 0-50A, bipolar
Không gian tủ điện	Gọn hơn
Chi phí tổng thể	Thường tối ưu hơn
Ứng dụng phù hợp	AC/DC, tải nhiễu, charger, inverter, solar

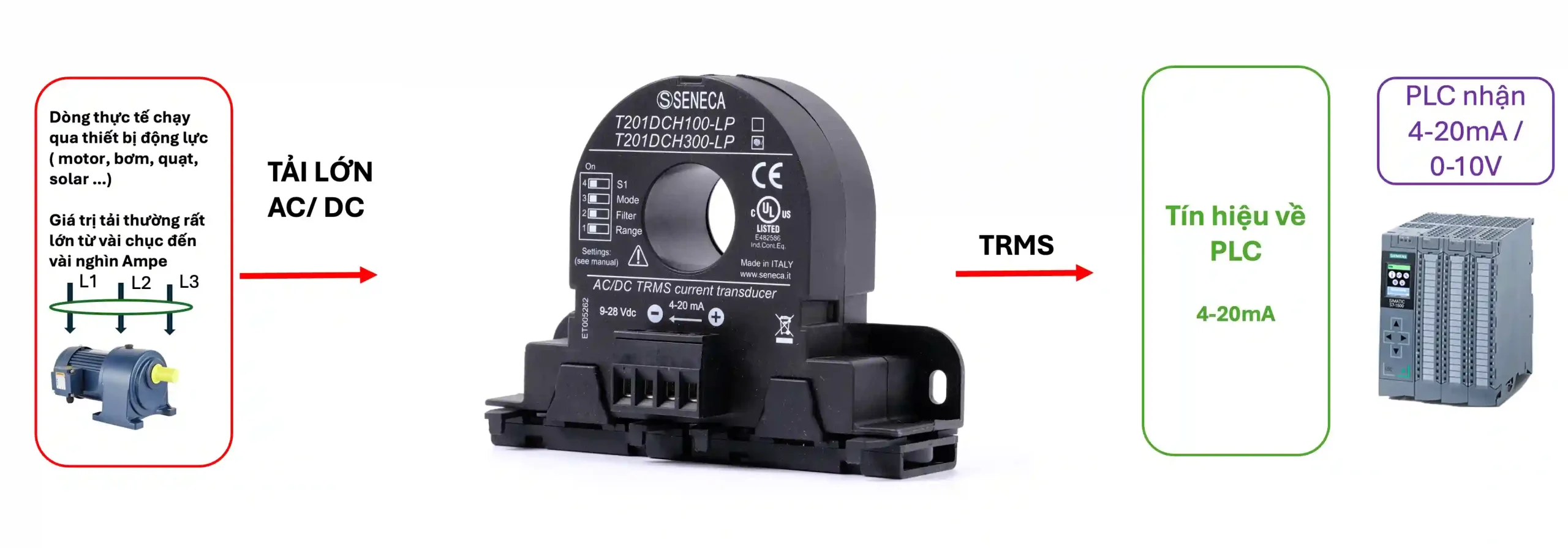

T201DCH100-LP đo AC/DC bằng Hall Effect

T201DCH100-LP sử dụng công nghệ Hall Effect nên có thể đo được cả dòng AC và dòng DC. Đây là điểm khác biệt lớn so với biến dòng CT thông thường, vì CT chủ yếu dùng cho dòng AC và không đo được dòng DC ổn định.

Dựa vào thông số kỹ thuật cảm biến dòng điện 0-100A 4-20mA T201DCH100-LP. Với dạng xuyên dây, dây tải chỉ cần đi qua lỗ cảm biến. Thiết bị không mắc nối tiếp vào mạch tải, không can thiệp vào đường dòng và không tạo thêm sụt áp trên tải.

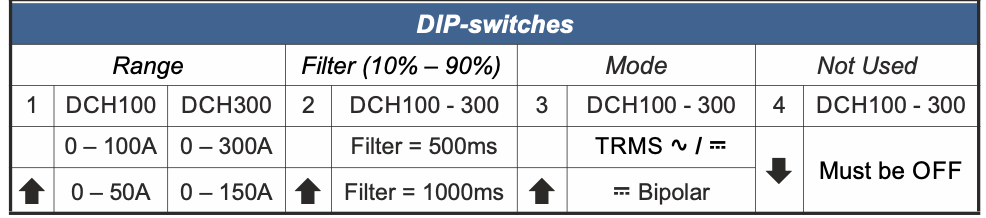

Cài được 0-100A, 0-50A và bipolar

Một điểm mạnh của T201DCH100-LP là khả năng cấu hình linh hoạt. Thiết bị không chỉ cố định ở dải 0-100A mà còn có thể cài đặt theo nhu cầu thực tế.

Chế độ cài đặt	Ứng dụng phù hợp
0-100A	Đo dòng AC/DC trong dải 100A
0-50A	Dùng khi tải nhỏ hơn nhưng vẫn cần lỗ xuyên dây lớn
-100A…+100A	Đo dòng DC hai chiều trong dải lớn
-50A…+50A	Đo dòng DC hai chiều trong dải nhỏ hơn

Chế độ bipolar đặc biệt hữu ích trong các hệ thống battery hoặc nguồn DC hai chiều. Ví dụ, một chiều dòng có thể hiểu là dòng sạc, chiều ngược lại là dòng xả. Khi đưa tín hiệu về PLC, hệ thống có thể theo dõi không chỉ giá trị dòng điện mà còn cả trạng thái vận hành của nguồn DC.

Đây là lợi thế mà CT 100/5A truyền thống không xử lý được nếu hệ thống có dòng DC hoặc cần theo dõi chiều dòng.

So sánh lỗ xuyên tâm giữa T201DCH50-LP và T201DCH100-LP khi chọn 0-50A

Khi chọn cảm biến dòng dãi đo 0-50A dạng xuyên dây ta có hai lựa chọn T201DCH50-LP và T201DCH100-LP, chúng ta không chỉ cần xem dải đo mà còn phải xem dây tải có xuyên qua cảm biến được hay không.

So với T201DCH50-LP, T201DCH100-LP có lỗ xuyên dây lớn hơn. Điều này rất quan trọng trong thực tế vì dòng 100A thường đi với dây dẫn tiết diện lớn, lớp cách điện dày hoặc đầu cos lớn hơn.

Tiêu chí	T201DCH50-LP	T201DCH100-LP
Dải đo chính	0-50A, cài đặt 0-25A	0-100A, cài đặt 0-50A
Đường kính lỗ xuyên dây	Khoảng 12,3 mm	Khoảng 20,8 mm
Kích thước tổng thể	Khoảng 41 x 44 x 26 mm	Khoảng 95 x 68 x 26 mm
Ứng dụng phù hợp	Dây nhỏ, tải dưới 50A	Dây lớn hơn, tải đến 100A

Có nhiều trường hợp dòng tải chưa vượt 50A nhưng dây dẫn lại lớn, không phù hợp với lỗ xuyên dây nhỏ. Khi đó, T201DCH100-LP vẫn là lựa chọn hợp lý vì có thể cài về dải 0-50A nhưng vẫn đảm bảo lắp đặt dễ hơn nhờ lỗ xuyên dây lớn hơn.

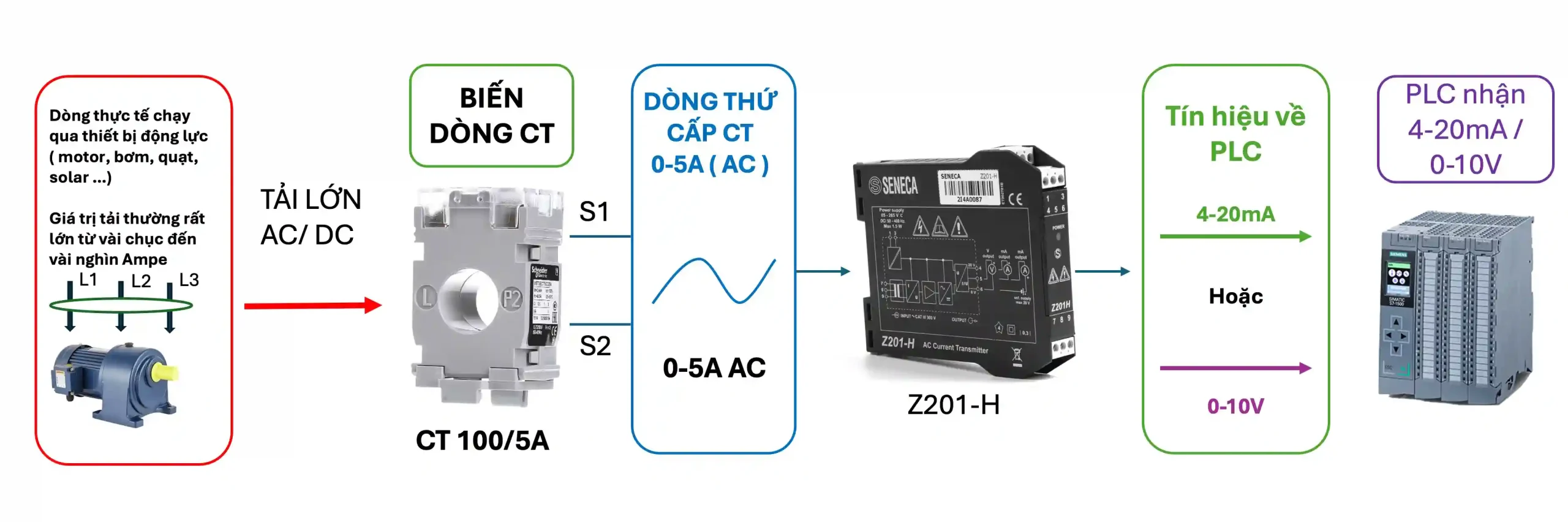

So sánh T201DCH100-LP với CT 100/5A + Z201-H

Với bài toán đưa dòng AC 0-100A về PLC bằng 4-20mA, có hai phương án phổ biến.

Phương án thứ nhất là dùng T201DCH100-LP để đo trực tiếp dòng tải và xuất 4-20mA về PLC.

Phương án thứ hai là dùng CT 100/5A, sau đó đưa dòng thứ cấp 0-5A qua bộ chuyển đổi Z201-H để chuyển thành tín hiệu 4-20mA.

Tiêu chí	T201DCH100-LP	CT 100/5A + Z201-H
Nguyên lý	Hall Effect AC/DC TRMS	CT đo AC + converter
Loại dòng đo	AC/DC	AC
Đo DC	Có	Không
TRMS	Có	Phụ thuộc thiết bị đo/chuyển đổi
Tín hiệu về PLC	4-20mA trực tiếp	4-20mA sau Z201-H
Số thiết bị	1 thiết bị	2 thiết bị
Cấu hình dải đo	0-100A, 0-50A, bipolar	Phụ thuộc CT và converter
Không gian tủ điện	Gọn hơn	Cần thêm vị trí cho converter
Chi phí tổng thể	Thường tối ưu hơn	Tốn CT + Z201-H
Ứng dụng phù hợp	AC/DC, tải nhiễu, charger, inverter, solar	Hệ AC truyền thống đã có CT

Nếu hệ thống chỉ đo dòng AC và đã có sẵn CT 100/5A, dùng thêm Z201-H để chuyển 0-5A sang 4-20mA là phương án có thể tận dụng lại thiết bị hiện hữu.

Nhưng nếu làm mới hệ thống, T201DCH100-LP thường là lựa chọn đáng cân nhắc hơn. Thực tế, riêng cảm biến dòng T201DCH series đã có chi phí thấp hơn Z201-H, trong khi phương án CT truyền thống còn phải cộng thêm chi phí biến dòng sơ cấp 100/5A. Điều này nghe có vẻ phi lý nếu chỉ nhìn theo tư duy “cảm biến Hall Effect sẽ mắc hơn CT”, nhưng trong thực tế triển khai, phương án T201DCH100-LP lại gọn hơn và tối ưu hơn về tổng chi phí hệ thống.

Quan trọng hơn, T201DCH100-LP không chỉ thay thế vai trò đo dòng. Thiết bị còn có thêm các lợi thế mà CT 100/5A + Z201-H không có được trong một cấu hình tiêu chuẩn:

• Đo được AC/DC.
• Có TRMS cho tải nhiễu và sóng méo.
• Có thể cài 0-100A hoặc 0-50A.
• Có bipolar cho dòng DC hai chiều.
• Xuất 4-20mA trực tiếp về PLC.
• Giảm số lượng thiết bị trong tủ điện.

Vì vậy, với các hệ thống làm mới, cần đưa dòng 0-100A về PLC bằng 4-20mA, T201DCH100-LP là phương án rất đáng chọn trước khi nghĩ đến CT 100/5A + bộ chuyển đổi.

Khi nào dùng CT 100/5A + Z201-H vẫn hợp lý?

CT 100/5A + Z201-H vẫn có chỗ dùng riêng. Phương án này phù hợp nếu hệ thống đã có sẵn CT trong tủ điện, chỉ cần bổ sung thêm tín hiệu 4-20mA về PLC mà không muốn thay đổi phần đo dòng hiện hữu.

Có thể dùng CT 100/5A + Z201-H khi:

• Hệ thống chỉ đo dòng AC.
• Tủ điện đã lắp sẵn CT 100/5A.
• Không cần đo DC.
• Không cần bipolar.
• Không cần thay đổi phần dây tải đang lắp.
• Muốn tận dụng lại CT hiện hữu.

Tuy nhiên, nếu hệ thống làm mới hoàn toàn, chưa có CT, cần đo cả AC/DC hoặc cần giải pháp gọn hơn, T201DCH100-LP sẽ hợp lý hơn về cả kỹ thuật lẫn tổng chi phí.

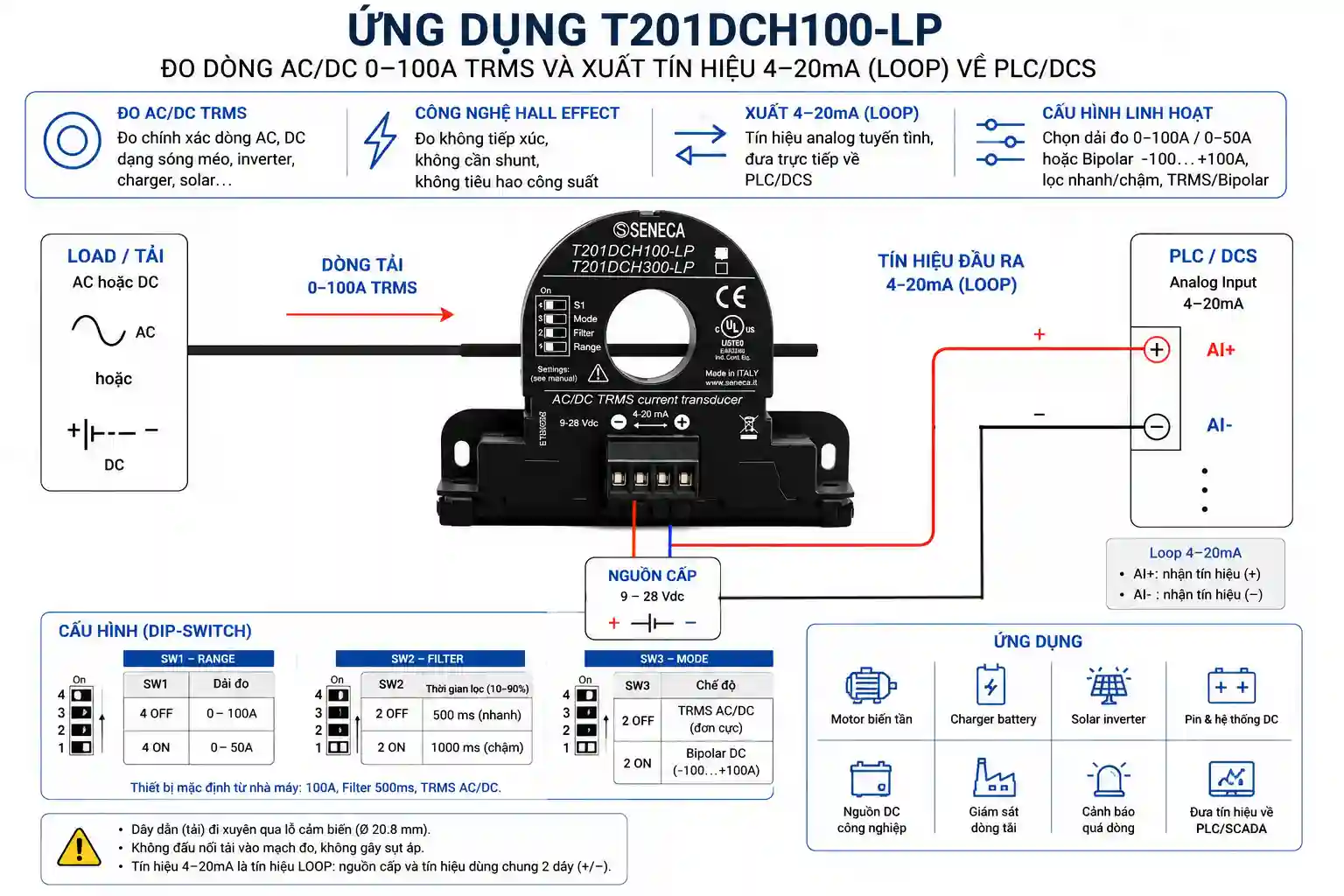

Ứng dụng phù hợp của T201DCH100-LP

T201DCH100-LP phù hợp với các hệ thống cần đo dòng điện và đưa tín hiệu về PLC bằng 4-20mA, đặc biệt trong môi trường có nhiễu, sóng méo hoặc tải AC/DC hỗn hợp.

Ứng dụng thực tế:

• Đo dòng motor chạy biến tần.
• Đo dòng bơm, quạt, máy nén.
• Đo dòng charger battery.
• Đo dòng sạc/xả battery.
• Đo dòng solar inverter.
• Đo dòng nguồn DC công nghiệp.
• Giám sát tải AC/DC.
• Cảnh báo quá dòng hoặc mất tải.
• Đưa tín hiệu dòng điện về PLC/SCADA.

Với output 4-20mA, T201DCH100-LP có thể kết nối trực tiếp về module analog input của PLC, bộ hiển thị, bộ ghi dữ liệu hoặc hệ thống điều khiển trung tâm.

Thiết bị này dành cho ai?

T201DCH100-LP phù hợp với kỹ sư điện, kỹ sư tự động hóa, nhà thầu tủ điện, đơn vị tích hợp hệ thống và nhà máy cần đo dòng AC/DC đưa về PLC.

Thiết bị đặc biệt phù hợp khi:

• Cần đo dòng 0-100A.
• Cần tín hiệu 4-20mA về PLC.
• Cần đo AC/DC bằng một thiết bị.
• Cần TRMS cho tải biến tần, inverter, charger hoặc tải nhiễu.
• Cần đo dòng DC hai chiều.
• Cần lỗ xuyên dây lớn hơn dòng 50A.
• Muốn giải pháp rẻ hơn và gọn hơn so với CT 100/5A + Z201-H khi làm mới hệ thống.

Khi nào không cần chọn T201DCH100-LP?

Không cần chọn T201DCH100-LP trong các trường hợp:

• Dòng tải rất nhỏ, chỉ khoảng 0-10A hoặc 0-20A.
• Dây tải nhỏ và T201DCH50-LP đã đáp ứng tốt.
• Hệ thống đã có sẵn CT 100/5A và chỉ cần tận dụng lại CT cũ.
• Cần đo nhiều thông số điện như công suất, điện áp, cosφ, kWh.
• Cần truyền thông Modbus thay vì analog 4-20mA.
• Dòng tải vượt xa 100A, cần chọn cảm biến dải lớn hơn.

Chọn đúng cảm biến dòng cần dựa trên loại dòng AC/DC, dải dòng thực tế, kích thước dây dẫn, yêu cầu TRMS và tín hiệu đầu ra cần đưa về PLC.

Tư vấn cảm biến dòng điện TRMS 0-100A 4-20mA

Nếu anh em cần đo dòng AC/DC 0-100A và đưa tín hiệu 4-20mA về PLC, T201DCH100-LP là lựa chọn phù hợp cho các hệ thống cần đo TRMS, đo không tiếp xúc và không muốn dùng thêm bộ chuyển đổi trung gian.

Trong trường hợp hệ thống chỉ đo AC và đã có sẵn CT 100/5A, HUPHACO có thể tư vấn thêm phương án dùng Z201-H để chuyển đổi 0-5A sang 4-20mA. Nhưng nếu làm mới hệ thống, T201DCH100-LP thường là phương án gọn hơn, rẻ hơn và linh hoạt hơn so với việc mua CT sơ cấp kết hợp thêm bộ chuyển đổi.
