Cảm biến dòng điện 1000A 2000A 4000A | 4-20mA

Cảm biến dòng điện 1000A 2000A 4000A ra 4-20mA là giải pháp đo dòng AC lớn bằng Rogowski coil kết hợp bộ chuyển đổi S201RC-LP, phù hợp cho PLC, bộ hiển thị, datalogger và SCADA trong các hệ thống điện công nghiệp.

Với các ứng dụng cần đo dòng lớn như tủ điện tổng, busbar, motor công suất lớn, máy hàn, lò điện hoặc hệ thống phân phối điện, việc dùng biến dòng CT truyền thống đôi khi không thuận tiện vì kích thước lớn, khó lắp đặt và thường cần thêm bộ chuyển đổi để đưa tín hiệu về 4-20mA.

Giải pháp Rogowski coil + S201RC-LP giúp đo các dải dòng 250A, 500A, 1000A, 2000A và 4000A với hạng hở cho việc tháo lắp không cần tháo thanh bus bar hay dây động lực. Sau đó chuyển trực tiếp thành tín hiệu 4-20mA loop powered. Đây là lựa chọn có giá cạnh tranh, dễ lắp đặt và phù hợp cho các dự án cần đưa dòng điện AC lớn về PLC mà không muốn làm hệ thống quá phức tạp.

Cảm biến dòng điện 250A 500A 1000A 2000A 4000A dùng để làm gì?

Cảm biến dòng điện 250A 500A 1000A 2000A 4000A được dùng để đo dòng điện AC lớn trong các hệ thống công nghiệp và chuyển đổi thành tín hiệu tiêu chuẩn cho điều khiển, giám sát hoặc cảnh báo.

Trong thực tế, các dải dòng này thường gặp ở:

• Tủ điện tổng MSB, MDB.
• Tủ MCC điều khiển motor.
• Thanh cái busbar trong hệ thống phân phối điện.
• Motor công suất lớn.
• Máy hàn công nghiệp.
• Lò điện, heater công suất cao.
• Hệ thống tải AC lớn trong nhà máy.
• Hệ thống cần giám sát dòng từng pha.
• Dự án cải tạo tủ điện cũ cần bổ sung tín hiệu dòng về PLC.

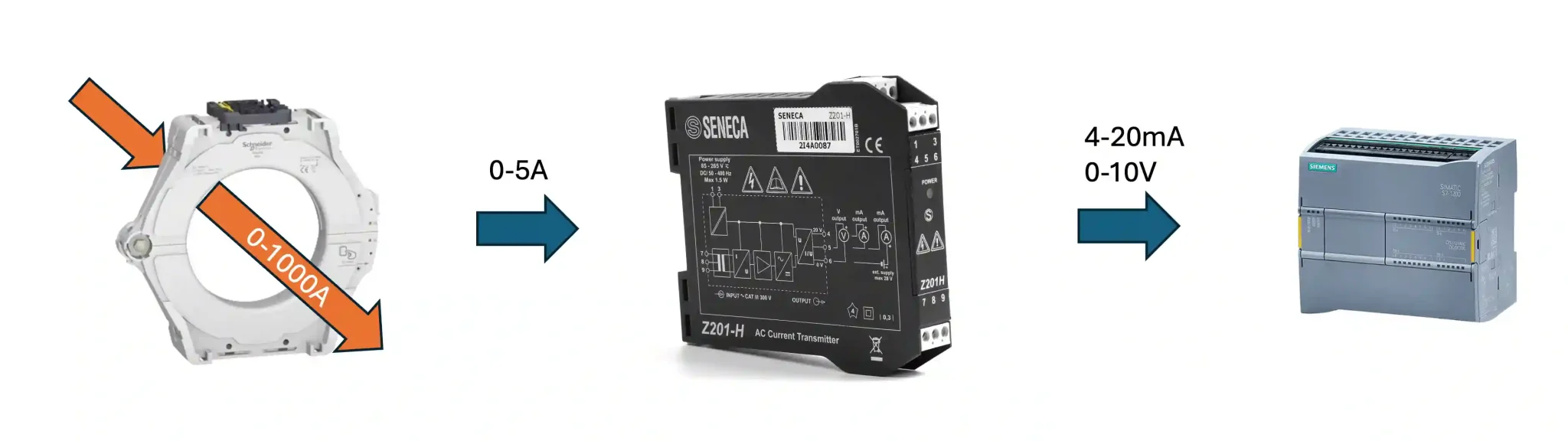

Nếu chỉ dùng biến dòng CT 250/5A, 500/5A, 1000/5A, 2000/5A hoặc 4000/5A, người dùng thường phải lắp thêm bộ chuyển đổi từ 1A/5A sang 4-20mA. Trong khi đó, với Rogowski coil và S201RC-LP, tín hiệu dòng lớn có thể được chuyển trực tiếp về 4-20mA để PLC xử lý.

Biến dòng 1000A 2000A 4000A ra 4-20mA nên dùng giải pháp nào?

Biến dòng 1000A 2000A 4000A ra 4-20mA có thể dùng nhiều cách khác nhau. Cách truyền thống là dùng CT dòng lớn ngõ ra 5A, sau đó dùng thêm bộ chuyển đổi 5A sang 4-20mA Seneca Z201-H. Tuy nhiên, cách này có thể làm hệ thống cồng kềnh hơn, đặc biệt khi tủ điện đã lắp đặt sẵn hoặc không gian thao tác hạn chế.

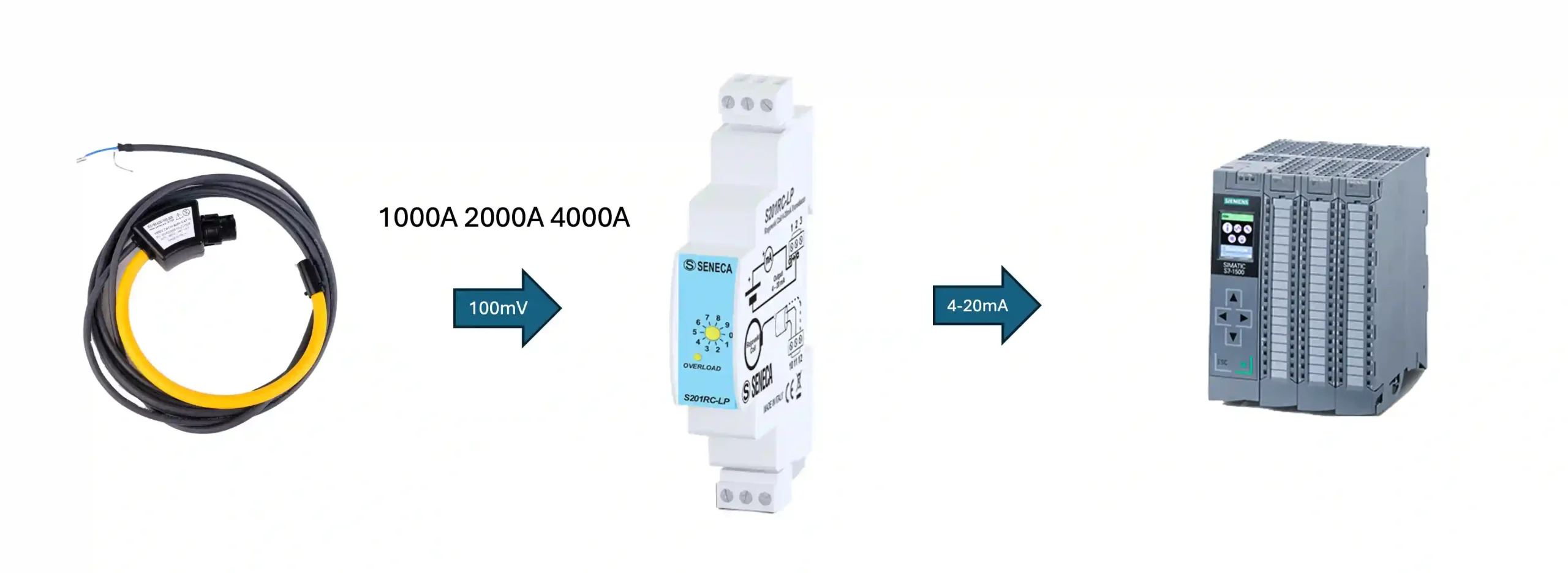

Một hướng khác hiệu quả hơn là dùng Rogowski coil kết hợp bộ chuyển đổi S201RC-LP của Seneca – Italy.

Cấu trúc giải pháp:

Dây tải AC / busbar → Rogowski coil → S201RC-LP → 4-20mA → PLC / SCADA

Trong cấu hình này:

• Rogowski coil ôm quanh dây dẫn hoặc busbar cần đo.
• Rogowski coil RC150 tháo lắp dễ dàng mà không cần tháo dây động lực hoặc busbar
• S201RC-LP nhận tín hiệu từ Rogowski coil.
• S201RC-LP chuyển đổi tín hiệu đo dòng thành 4-20mA.
• PLC đọc tín hiệu 4-20mA và scale về giá trị ampere tương ứng.
• Mỗi pha cần một Rogowski coil và một bộ S201RC-LP nếu cần đo riêng từng pha.

Đây là giải pháp phù hợp khi cần đo dòng AC lớn nhưng vẫn muốn dùng tín hiệu analog 4-20mA quen thuộc trong công nghiệp.

Với dòng nhỏ 50A 100A 150A 300A 600A nên dùng cảm biến dòng điện hay CT dòng analog 4-20mA trực tiếp

Đối với các dải dòng nhỏ hơn như 50A, 100A, 150A, 300A hoặc 600A, không nhất thiết phải dùng Rogowski coil. Trong nhiều ứng dụng, giải pháp tối ưu hơn là dùng cảm biến dòng điện analog 4-20mA trực tiếp, lắp xuyên dây và đưa tín hiệu thẳng về PLC, bộ hiển thị, datalogger hoặc SCADA.

Các dòng cảm biến này phù hợp khi dây tải có kích thước vừa, không gian lắp đặt không quá hạn chế và yêu cầu đo dòng nằm trong các dải phổ biến dưới 600A.

Một số lựa chọn phù hợp:

Dải dòng cần đo	Giải pháp đề xuất	Tín hiệu ngõ ra	Ghi chú
0-5A/10A/15A/20A /25A/30A/35A/40A AC	T201	4-20mA / 0-10V tùy cấu hình	Phù hợp chuyển dòng CT 5A về analog
0-25A / 0-50A AC/DC	T201DCH50-LP	4-20mA loop powered	Đo trực tiếp AC/DC TRMS hoặc bipolar DC
0-50A / 0-100A AC/DC	T201DCH100-LP	4-20mA loop powered	Phù hợp motor, heater, charger, nguồn DC
0-150A / 0-300A AC/DC	T201DCH300-LP	4-20mA loop powered	Phù hợp tải lớn hơn, đường kính dây vừa
0-300A / 0-600A AC/DC	T201DCH600-MU	Modbus RTU, 0-10V, DO	Phù hợp khi cần truyền thông số về hệ thống số

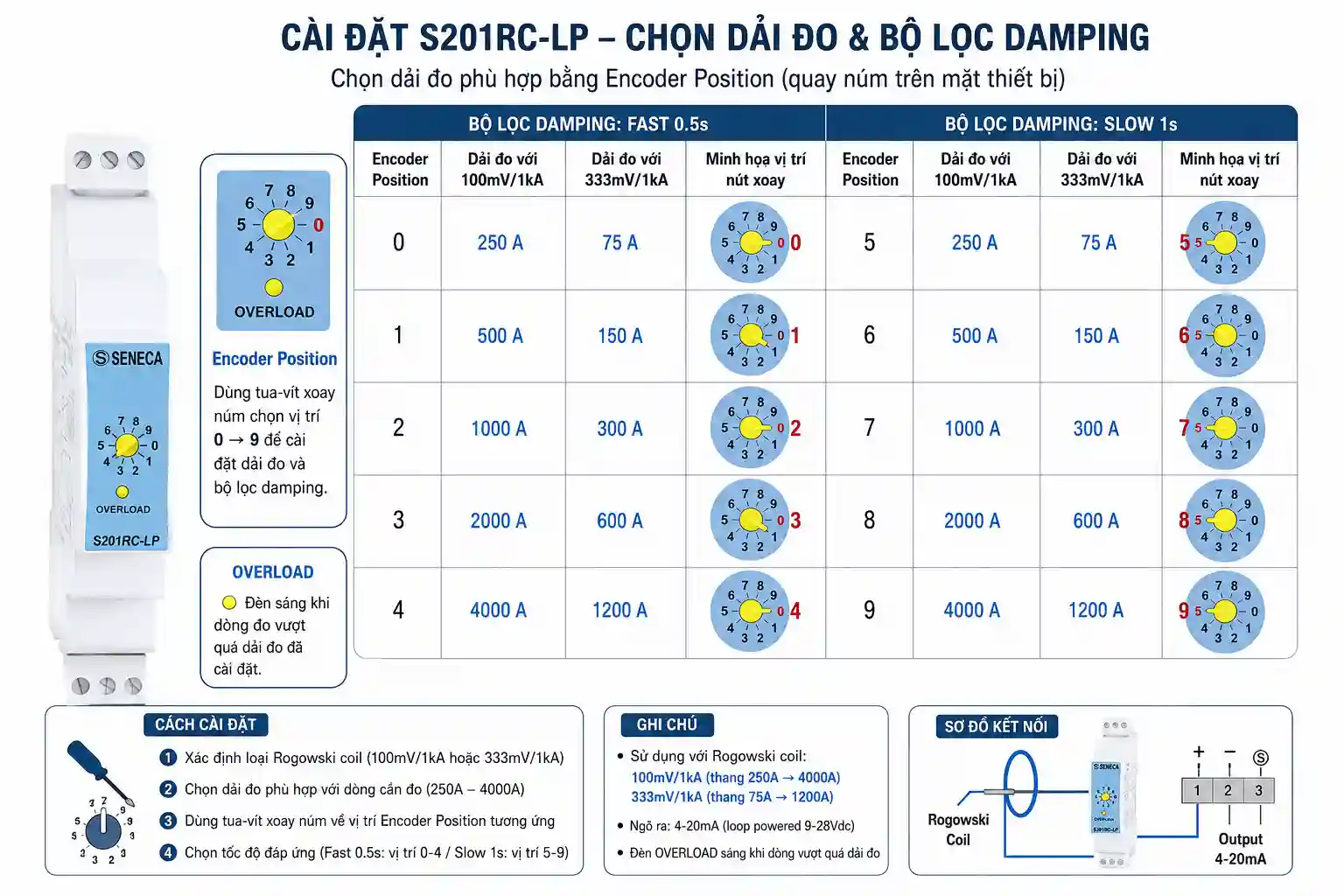

Dải đo 250A 500A 1000A 2000A 4000A với S201RC-LP

S201RC-LP hỗ trợ nhiều thang dòng khác nhau, giúp người dùng chọn đúng dải đo theo tải thực tế. Các thang phổ biến gồm 250A, 500A, 1000A, 2000A và 4000A.

Yêu cầu dòng điện ra 4-20mA	Giải pháp đề xuất	Tín hiệu đưa về PLC
Cảm biến dòng điện 250A ra 4-20mA	Rogowski coil + S201RC-LP thang 250A	4-20mA
Cảm biến dòng điện 500A ra 4-20mA	Rogowski coil + S201RC-LP thang 500A	4-20mA
Cảm biến dòng điện 1000A ra 4-20mA	Rogowski coil + S201RC-LP thang 1000A	4-20mA
Cảm biến dòng điện 2000A ra 4-20mA	Rogowski coil + S201RC-LP thang 2000A	4-20mA
Cảm biến dòng điện 4000A ra 4-20mA	Rogowski coil + S201RC-LP thang 4000A	4-20mA
Biến dòng 1000A ra 4-20mA	Rogowski coil + S201RC-LP thang 1000A	4-20mA
Biến dòng 2000A ra 4-20mA	Rogowski coil + S201RC-LP thang 2000A	4-20mA
Biến dòng 4000A ra 4-20mA	Rogowski coil + S201RC-LP thang 4000A	4-20mA

Như vậy, cùng một hướng giải pháp có thể bao phủ nhiều nhu cầu đo dòng lớn khác nhau. Người dùng chỉ cần chọn đúng thang đo và kích thước Rogowski coil phù hợp với dây dẫn hoặc busbar thực tế.

S201RC-LP là bộ chuyển đổi Rogowski sang 4-20mA

S201RC-LP là bộ chuyển đổi tín hiệu Rogowski coil sang 4-20mA, chuyên dùng cho đo dòng AC lớn. Thiết bị nhận tín hiệu từ Rogowski sensor và xuất ra tín hiệu analog 4-20mA loop powered.

Các điểm nổi bật chính:

• Đo dòng AC lớn đến 4000A.
• Hỗ trợ thang 250A, 500A, 1000A, 2000A, 4000A.
• Dùng với Rogowski sensor 100mV/kA.
• Đo TRMS, phù hợp tải AC công nghiệp.
• Ngõ ra 4-20mA.
• Cấp nguồn bằng chính vòng dòng 4-20mA.
• Nguồn loop 9–28Vdc.
• Độ chính xác 0.5%.
• Thời gian đáp ứng 500ms.
• Có lựa chọn damping filter 0.5s hoặc 1s.
• Lắp DIN rail gọn trong tủ điện.
• Phù hợp PLC, bộ hiển thị, datalogger, SCADA.

Điểm mạnh của S201RC-LP là biến tín hiệu Rogowski thành tín hiệu 4-20mA tiêu chuẩn. Nhờ đó, kỹ sư không cần xử lý tín hiệu mV phức tạp mà có thể đưa trực tiếp về analog input của PLC hoặc bộ hiển thị.

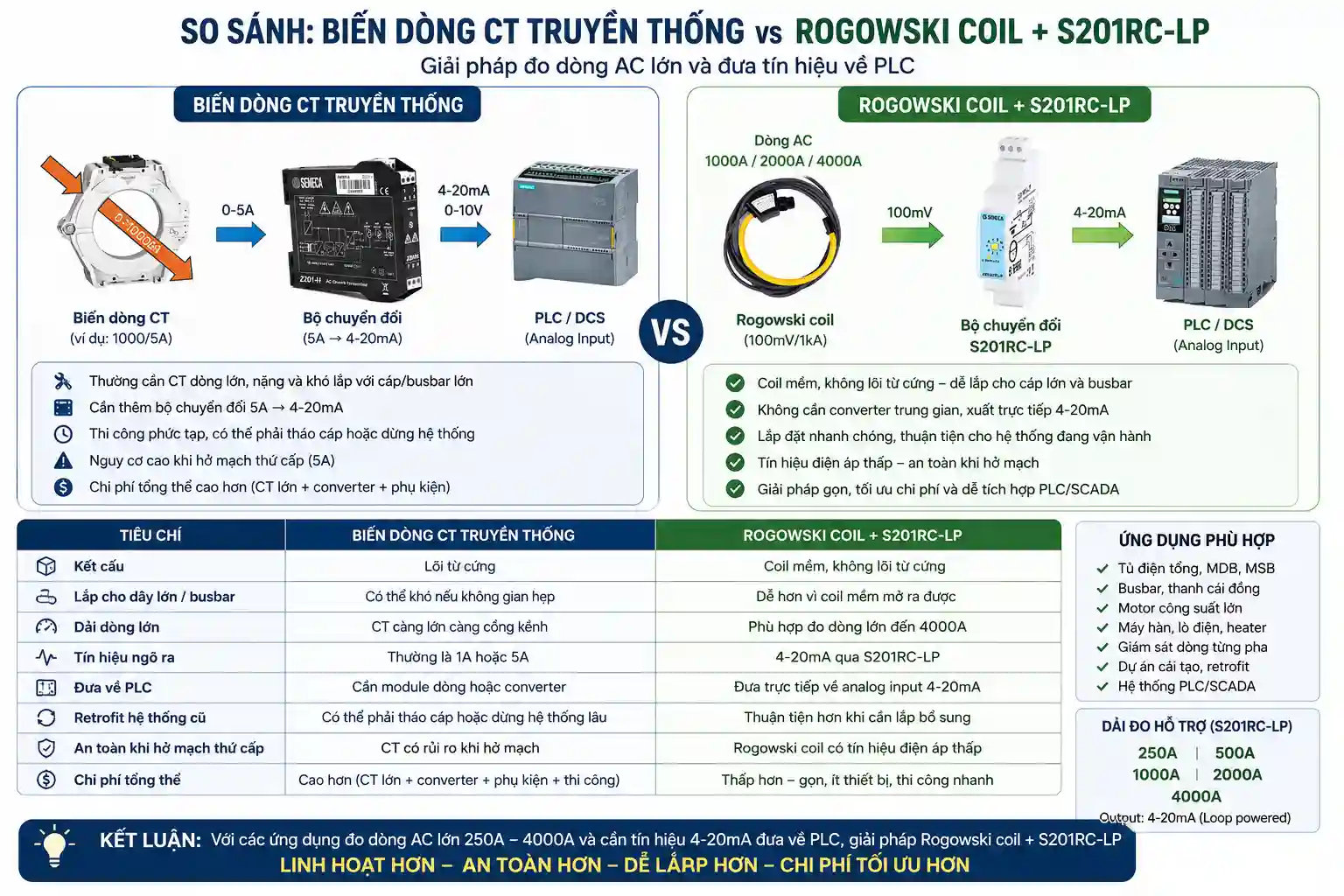

Rogowski coil khác gì biến dòng CT truyền thống?

Rogowski coil là cảm biến dòng dạng mềm, được lắp bao quanh dây dẫn hoặc thanh cái mang dòng AC. Khác với biến dòng CT truyền thống, Rogowski coil không có lõi từ cứng nên nhẹ hơn, linh hoạt hơn và dễ lắp hơn trong các vị trí chật hẹp.

Tiêu chí	Biến dòng CT truyền thống	Rogowski coil + S201RC-LP
Kết cấu	Lõi từ cứng	Coil mềm, không lõi từ cứng
Lắp cho dây lớn / busbar	Có thể khó nếu không gian hẹp	Dễ hơn vì coil mềm mở ra được
Dải dòng lớn	CT càng lớn càng cồng kềnh	Phù hợp đo dòng lớn đến 4000A
Tín hiệu ngõ ra	Thường là 1A hoặc 5A	4-20mA qua S201RC-LP
Đưa về PLC	Cần module dòng hoặc converter	Đưa trực tiếp về analog input 4-20mA
Retrofit hệ thống cũ	Có thể phải tháo cáp hoặc dừng hệ thống lâu	Thuận tiện hơn khi cần lắp bổ sung
An toàn khi hở mạch thứ cấp	CT có rủi ro khi hở mạch	Rogowski coil có tín hiệu điện áp thấp

Với dòng nhỏ và hệ thống lắp mới, CT truyền thống vẫn có thể là lựa chọn kinh tế. Nhưng với các dải 1000A, 2000A, 4000A hoặc busbar lớn, Rogowski coil thường linh hoạt hơn, đặc biệt khi cần đưa tín hiệu về 4-20mA cho PLC.

Vì sao giải pháp S201RC-LP có giá cạnh tranh?

S201RC-LP kết hợp Rogowski coil là giải pháp có giá cạnh tranh cho nhu cầu đo dòng AC lớn ra 4-20mA. Thay vì phải dùng CT dòng lớn, thêm bộ chuyển đổi 5A sang 4-20mA, hoặc dùng thiết bị đo điện năng nhiều chức năng khi chỉ cần đo dòng, S201RC-LP giúp hệ thống gọn hơn và đúng mục đích hơn.

Giá trị của giải pháp này nằm ở tổng chi phí triển khai:

• Không cần CT dòng lớn cồng kềnh.
• Không cần thêm converter 1A/5A sang 4-20mA.
• Giảm số lượng thiết bị trung gian.
• Dễ lắp trong tủ điện cải tạo.
• Giảm thời gian thi công.
• Dễ đưa tín hiệu về PLC/SCADA.
• Một thiết bị hỗ trợ nhiều thang đo dòng lớn.
• Phù hợp khi chỉ cần đo dòng AC và xuất 4-20mA.

Trong nhiều dự án, chi phí không chỉ nằm ở giá mua thiết bị. Chi phí còn nằm ở thời gian lắp đặt, không gian tủ điện, khả năng dừng hệ thống, công đấu nối và độ phức tạp khi tích hợp vào PLC. Vì vậy, Rogowski coil + S201RC-LP là lựa chọn đáng cân nhắc khi cần một giải pháp vừa kỹ thuật, vừa tối ưu chi phí.

So sánh S201RC-LP với các giải pháp đo dòng lớn khác

Giải pháp	Phù hợp khi nào	Nhận xét
CT 250/5A, 500/5A, 1000/5A + converter	Hệ thống mới, có không gian lắp CT, chấp nhận thêm converter	Có thể phù hợp nhưng hệ thống nhiều phần hơn
CT 2000/5A, 4000/5A + converter	Đo dòng rất lớn bằng CT truyền thống	CT lớn, nặng, khó lắp trong retrofit
Power meter / đồng hồ điện năng	Cần đo thêm kW, kWh, cosφ, điện áp, dòng điện	Tốt nếu cần nhiều thông số, nhưng dư chức năng nếu chỉ cần 4-20mA dòng
Cảm biến Hall Effect dòng lớn	Cần đo AC/DC hoặc dòng DC	Phù hợp ứng dụng riêng, nhưng dòng rất lớn có thể tăng chi phí
Rogowski coil + S201RC-LP	Cần đo dòng AC lớn 250A-4000A ra 4-20mA	Gọn, dễ lắp, giá cạnh tranh, phù hợp PLC/SCADA

Nếu yêu cầu chỉ là “đo dòng điện AC lớn và đưa về PLC bằng 4-20mA”, S201RC-LP là phương án rất hợp lý vì không làm bài toán phức tạp hơn mức cần thiết.

Cách chọn cảm biến dòng điện Rogowski phù hợp

Cách chọn dải đo 250A 500A 1000A 2000A 4000A

Khi chọn dải đo, cần dựa vào dòng làm việc thực tế và mức dự phòng cần thiết. Không nên chọn thang đo quá thấp vì có thể vượt dải khi tải tăng. Cũng không nên chọn thang đo quá cao nếu dòng vận hành nhỏ, vì tín hiệu 4-20mA sẽ kém chi tiết hơn.

Dòng tải thực tế	Thang đo nên chọn	Ứng dụng thường gặp
Dưới 200A	250A	Tủ nhánh, tải AC vừa
250–450A	500A	Motor, heater, tủ phân phối
500–900A	1000A	Tủ tổng nhỏ, motor lớn
1000–1800A	2000A	Busbar, MCC, tủ tổng
2000–3500A	4000A	Tủ điện tổng, tải công suất rất lớn

Ví dụ, nếu hệ thống có dòng vận hành khoảng 700A và dòng tối đa khoảng 850A, nên chọn thang 1000A. Nếu hệ thống vận hành khoảng 1500A và có thể tăng lên 1800A, nên chọn thang 2000A.

Cách quy đổi tín hiệu 4-20mA sang ampere

Sau khi S201RC-LP xuất tín hiệu 4-20mA, PLC cần scale tín hiệu này thành giá trị dòng điện. Công thức quy đổi như sau:

Current A = (mA – 4) / 16 × Full Scale

Trong đó:

• mA là giá trị analog PLC đọc được.
• Full Scale là thang đo đã chọn: 250A, 500A, 1000A, 2000A hoặc 4000A.
• 4mA tương ứng 0A.
• 20mA tương ứng full scale.

Ví dụ với thang 0-1000A:

Tín hiệu 4-20mA	Dòng điện tương ứng
4mA	0A
8mA	250A
12mA	500A
16mA	750A
20mA	1000A

Ví dụ với thang 0-4000A:

Tín hiệu 4-20mA	Dòng điện tương ứng
4mA	0A
8mA	1000A
12mA	2000A
16mA	3000A
20mA	4000A

Đây là điểm rất thuận tiện khi tích hợp vào PLC. Người lập trình chỉ cần biết thang đo đã cấu hình để scale tín hiệu analog về đúng giá trị dòng điện thực tế.

Chọn Rogowski coil RC150 theo kích thước dây hoặc busbar

Khi chọn Rogowski coil, không chỉ nhìn vào dòng điện cần đo. Yếu tố quan trọng là kích thước dây dẫn, busbar và không gian thao tác trong tủ điện.

Một số lựa chọn Rogowski coil RC150 thường dùng với S201RC-LP:

Model Rogowski coil	Chiều dài coil	Đường kính trong tham khảo	Phù hợp cho
RC150-025-100-3M	25cm	khoảng 8cm	Cáp đơn, không gian nhỏ
RC150-035-100-3M	35cm	khoảng 11cm	Cáp lớn, tủ điện công nghiệp
RC150-040-100-3M	40cm	khoảng 12cm	Cáp lớn hoặc cụm cáp nhỏ
RC150-060-100-3M	60cm	khoảng 19cm	Busbar, cụm cáp lớn
RC150-090-100-3M	90cm	khoảng 28cm	Thanh cái lớn, nhiều dây song song
RC150-120-100-3M	120cm	khoảng 38cm	Hệ thống điện công suất lớn
RC150-180-100-3M	180cm	khoảng 57cm	Busbar rất lớn hoặc cụm dây lớn

Cần chọn coil đủ lớn để ôm trọn dây dẫn hoặc busbar, nhưng không nên chọn quá dư nếu không cần thiết. Coil quá dài có thể khó bố trí gọn trong tủ, trong khi coil quá ngắn sẽ không lắp được quanh dây hoặc thanh cái.

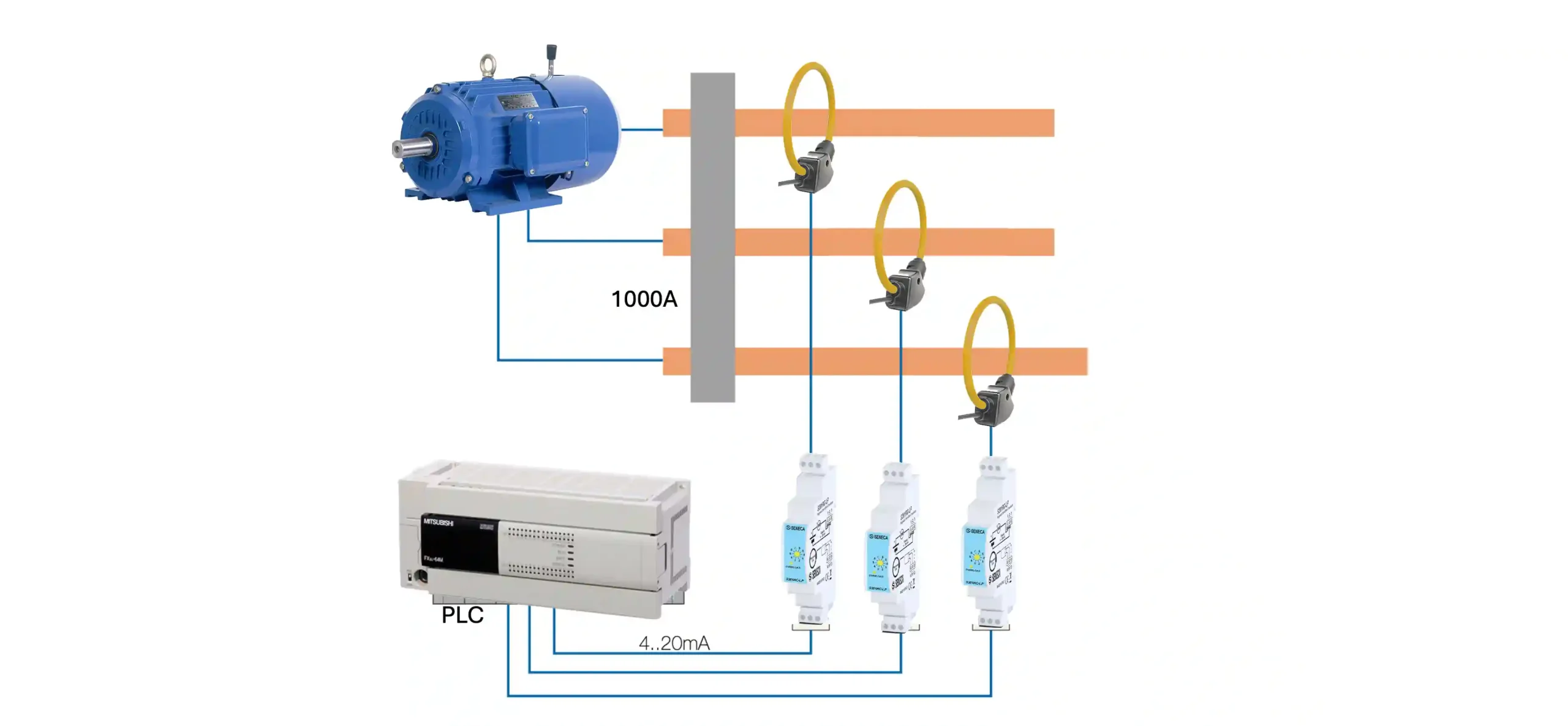

Ví dụ cấu hình đo dòng 3 pha 2000A ra 4-20mA

Giả sử một tủ điện tổng có dòng tải khoảng 1500A và cần giám sát riêng từng pha bằng PLC. Yêu cầu là mỗi pha đưa về một tín hiệu 4-20mA.

Cấu hình đề xuất:

Hạng mục	Số lượng	Ghi chú
Rogowski coil 100mV/kA	3 cái	Mỗi pha dùng một coil
S201RC-LP	3 cái	Mỗi pha dùng một bộ chuyển đổi
Analog input PLC 4-20mA	3 kênh	Đọc dòng L1, L2, L3
Thang đo cấu hình	2000A	4mA = 0A, 20mA = 2000A

Với cấu hình này, PLC có thể đọc dòng từng pha, cảnh báo quá tải, phát hiện lệch pha hoặc ghi dữ liệu dòng điện theo thời gian. Nếu cần hiển thị trên SCADA, giá trị ampere sau khi scale có thể dùng trực tiếp cho màn hình vận hành.

Khi nào nên chọn cảm biến dòng điện Rogowski 4-20mA?

Nên chọn Rogowski coil + S201RC-LP khi bài toán của bạn có các đặc điểm sau:

• Cần đo dòng AC 250A, 500A, 1000A, 2000A hoặc 4000A.
• Cần tín hiệu 4-20mA đưa về PLC.
• Cần lắp cảm biến vào hệ thống đã vận hành.
• Dây dẫn hoặc busbar có kích thước lớn.
• Không gian tủ điện khó lắp CT lõi cứng.
• Không muốn dùng CT 5A kèm thêm converter.
• Muốn giải pháp gọn, dễ đấu nối và có giá cạnh tranh.
• Chỉ cần đo dòng, không cần đầy đủ thông số điện năng như kWh, kW, cosφ.

Đây là nhóm ứng dụng rất phù hợp với S201RC-LP, vì thiết bị tập trung đúng vào nhu cầu đo dòng AC lớn và xuất 4-20mA.

Khi nào không nên dùng S201RC-LP?

Không nên dùng S201RC-LP nếu bài toán không phải đo dòng AC lớn ra 4-20mA.

Một số trường hợp nên chọn giải pháp khác:

• Cần đo dòng DC.
• Cần đo cả AC và DC trong cùng một cảm biến.
• Cần truyền thông Modbus trực tiếp.
• Cần đo công suất, điện năng, cosφ, điện áp, tần số.
• Dòng đo nhỏ, không cần Rogowski coil.
• Hệ thống đã có sẵn CT 5A và module đo phù hợp.
• Cần thiết bị phân tích chất lượng điện năng chuyên sâu.

Nếu cần đo dòng DC hoặc AC/DC, nên xem xét cảm biến dòng Hall Effect. Nếu cần đo điện năng đầy đủ, nên dùng power meter. Nếu chỉ cần đo dòng AC lớn và xuất 4-20mA, S201RC-LP là giải pháp đúng mục tiêu hơn.

Thiết bị này dành cho ai?

Giải pháp cảm biến dòng điện 250A 500A 1000A 2000A 4000A ra 4-20mA phù hợp cho:

• Kỹ sư điện nhà máy.
• Đơn vị tích hợp hệ thống PLC/SCADA.
• Nhà thầu tủ điện.
• Đội bảo trì cần bổ sung giám sát dòng.
• Dự án cải tạo hệ thống điện công nghiệp.
• Nhà máy cần đo dòng tải lớn nhưng không muốn thay đổi nhiều kết cấu tủ.
• Ứng dụng cần tín hiệu dòng từng pha về PLC.

Đây là giải pháp B2B kỹ thuật, phù hợp cho môi trường công nghiệp hơn là các ứng dụng dân dụng đơn giản.

Tại sao giải pháp Seneca có lợi thế về giá?

Seneca là thương hiệu Italy nhưng có lợi thế rất tốt về giá so với nhiều giải pháp công nghiệp cùng nhóm. Với S201RC-LP, khách hàng không phải chọn một hệ đo quá phức tạp nếu nhu cầu thực tế chỉ là đo dòng AC lớn và đưa về 4-20mA.

Lợi thế nằm ở việc thiết bị giải quyết đúng bài toán:

• Đo dòng lớn đến 4000A.
• Xuất trực tiếp 4-20mA.
• Dùng được với PLC phổ biến.
• Không cần thêm nhiều thiết bị trung gian.
• Dễ chọn dải đo theo tải thực tế.
• Dễ lắp đặt trong hệ thống cải tạo.
• Chi phí tổng thể cạnh tranh.

Vì vậy, với các dự án cần đo dòng 250A, 500A, 1000A, 2000A hoặc 4000A, S201RC-LP là lựa chọn đáng cân nhắc khi cần cân bằng giữa kỹ thuật, độ tin cậy và ngân sách đầu tư.

Thông số kỹ thuật tóm tắt S201RC-LP

Thông số	Giá trị
Model	S201RC-LP
Hãng	Seneca
Xuất xứ	Italy
Loại thiết bị	Bộ chuyển đổi Rogowski coil sang 4-20mA
Ứng dụng	Đo dòng AC lớn đưa về PLC/SCADA
Cảm biến đầu vào	Rogowski sensor
Tín hiệu Rogowski phù hợp	100mV/kA
Dải đo	250A / 500A / 1000A / 2000A / 4000A
Kiểu đo	TRMS
Tín hiệu ngõ ra	4-20mA
Kiểu cấp nguồn	Loop powered
Điện áp loop	9–28Vdc
Độ chính xác	0.5%
Thời gian đáp ứng	500ms
Bộ lọc damping	0.5s hoặc 1s
Lắp đặt	DIN rail 35mm
Ứng dụng phù hợp	Tủ điện tổng, busbar, motor lớn, máy hàn, tải AC công suất cao

Kết luận

Cảm biến dòng điện 250A 500A 1000A 2000A 4000A ra 4-20mA dùng Rogowski coil và S201RC-LP là giải pháp phù hợp cho các hệ thống cần đo dòng AC lớn và đưa tín hiệu về PLC/SCADA bằng chuẩn analog công nghiệp.

Với các nhu cầu như biến dòng 1000A ra 4-20mA, biến dòng 2000A ra 4-20mA hoặc biến dòng 4000A ra 4-20mA, giải pháp Rogowski coil giúp lắp đặt linh hoạt hơn so với CT truyền thống, đặc biệt trong tủ điện cải tạo, busbar lớn hoặc không gian hạn chế.

S201RC-LP có lợi thế ở chỗ hỗ trợ nhiều dải đo, xuất trực tiếp 4-20mA, lắp DIN rail gọn và có giá cạnh tranh so với nhiều phương án đo dòng lớn khác. Đây là lựa chọn phù hợp cho các dự án cần đo dòng AC lớn nhưng vẫn muốn tối ưu chi phí đầu tư và đơn giản hóa tích hợp PLC.

CTA: Tư vấn chọn cảm biến dòng điện 4-20mA

Bạn đang cần cảm biến dòng điện 250A, 500A, 1000A, 2000A hoặc 4000A ra 4-20mA nhưng chưa chắc nên dùng CT truyền thống, Hall Effect, power meter hay Rogowski coil?

Hưng Phát hỗ trợ tư vấn chọn đúng giải pháp theo dòng tải thực tế, kích thước dây/busbar, số pha cần đo, loại PLC đang dùng và yêu cầu giám sát tại nhà máy.

Với giải pháp Seneca S201RC-LP + Rogowski coil, khách hàng có thể đo dòng AC lớn và đưa tín hiệu về PLC/SCADA bằng 4-20mA với chi phí cạnh tranh, dễ lắp đặt và phù hợp cho hệ thống công nghiệp.
