Bộ chuyển đổi biến trở sang 4-20mA hoặc 0-10V Z109REG2-1 là giải pháp dùng để chuyển tín hiệu điện trở/biến trở từ cảm biến hành trình, cảm biến dây rút, cảm biến vị trí xi lanh hoặc cảm biến thủy lực thành tín hiệu analog tiêu chuẩn đưa về PLC, bộ hiển thị, SCADA hoặc DCS.
Trong nhiều hệ thống công nghiệp, cảm biến vị trí không xuất trực tiếp 4-20mA hoặc 0-10V mà chỉ trả về giá trị điện trở thay đổi theo hành trình. Ví dụ:v0-500 ohm, 0-2000 ohm, 0-5k ohm, 0-10k ohm hoặc dạng biến trở tuyến tính. Khi đó, PLC không thể đọc trực tiếp nếu không có module analog phù hợp. Z109REG2-1 giúp xử lý bài toán này bằng cách nhận tín hiệu biến trở/rheostat ở đầu vào và chuyển đổi thành tín hiệu tiêu chuẩn ổn định ở đầu ra.
Bộ chuyển đổi biến trở sang 4-20mA làm chức năng gì?
Bộ chuyển đổi biến trở hay còn gọi là điện trở tuyến tính sang 4-20mA là thiết bị nhận giá trị điện trở thay đổi từ cảm biến và tuyến tính hóa thành tín hiệu dòng 4-20mA tương ứng với dải đo đã cài đặt. Bộ chuyển đổi biến trở sang 4-20mA phải đảm bảo tín hiệu tuyến tính tuyệt đối tương ứng với đầu vào 0-100%, ngõ ra tương ứng 4-20mA.
Ví dụ:
- Biến trở 0 ohm tương ứng 4mA
- Biến trở 2000 ohm tương ứng 20mA
Khi hành trình cảm biến thay đổi, điện trở thay đổi theo. Z109REG2-1 sẽ chuyển giá trị đó thành tín hiệu analog để PLC hoặc bộ điều khiển hiểu được phần trăm hành trình, vị trí van, vị trí xi lanh hoặc độ dịch chuyển cơ khí.

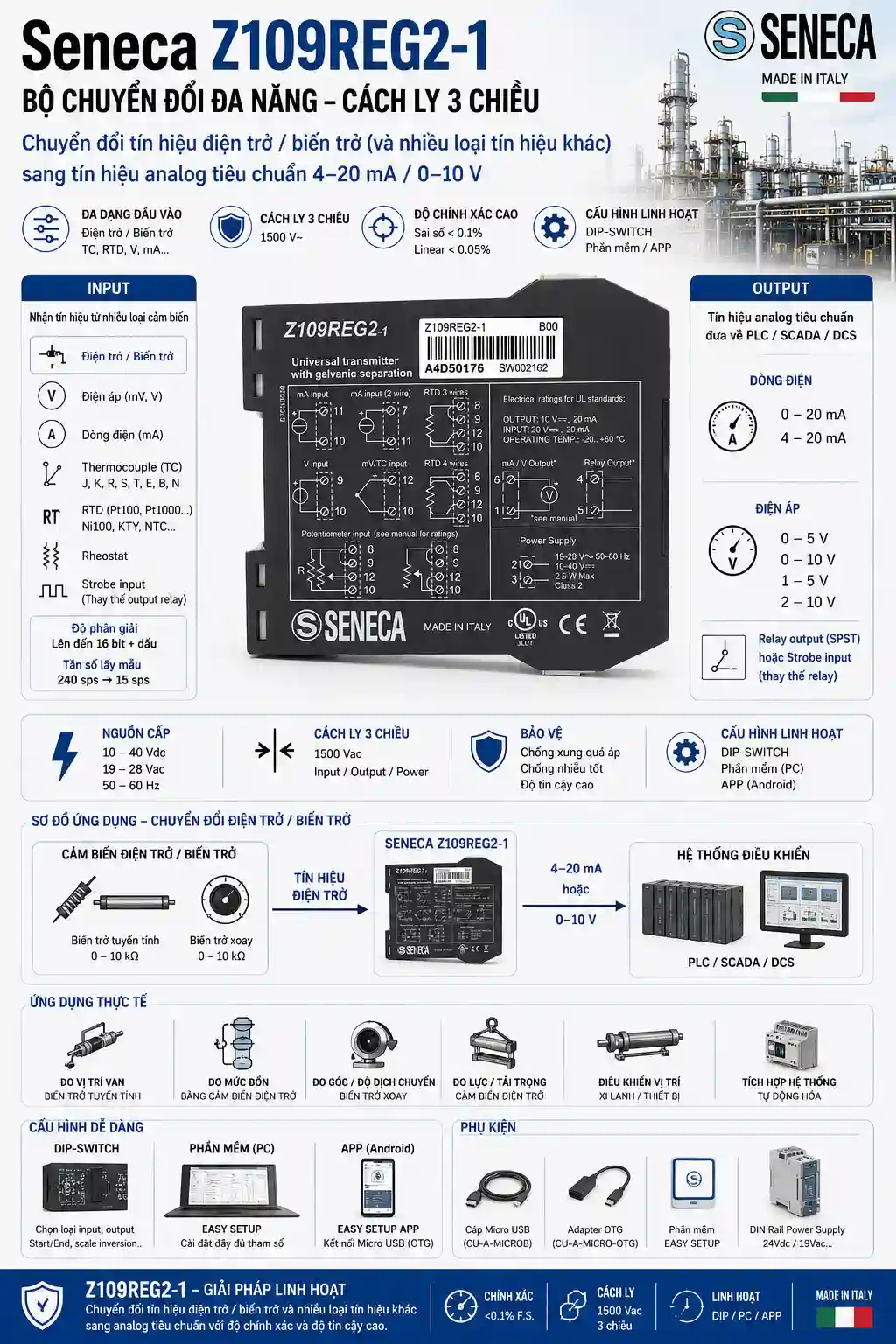

Thông số nổi bật của bộ chuyển đổi biến trở sang 4-20mA Seneca Z109REG2-1
| Hạng mục | Thông tin |
| Loại thiết bị | Bộ chuyển đổi tín hiệu đa năng |
| Nguồn cấp | 24Vdc |
| Ứng dụng chính | Chuyển điện trở/biến trở sang 4-20mA hoặc 0-10V |
| Input phù hợp | Rheostat, potentiometer, điện trở, mA, V, RTD, TC |
| Ví dụ input | 0-500 ohm, 0-2000 ohm, 0-5000 ohm … max 100K ohm |
| Output analog | 0-20mA, 4-20mA, 0-5V, 0-10V, 1-5V, 2-10V |
| Cách ly | Cách ly 3 chiều giữa input/output/nguồn |
| Cấu hình | DIP switch, phần mềm, app |
| Ứng dụng | Cảm biến dây rút, cảm biến hành trình, xi lanh thủy lực, cảm biến vị trí |
Ngoài chức năng chuyển đổi điện trở – biến trở sang 4-20mA / 0-10V … thì Z109REG2-1 còn có nhiều chức năng khác. Xem thêm chi tiết tại: https://huphaco.vn/bo-chuyen-doi-tin-hieu-z109reg2-1/

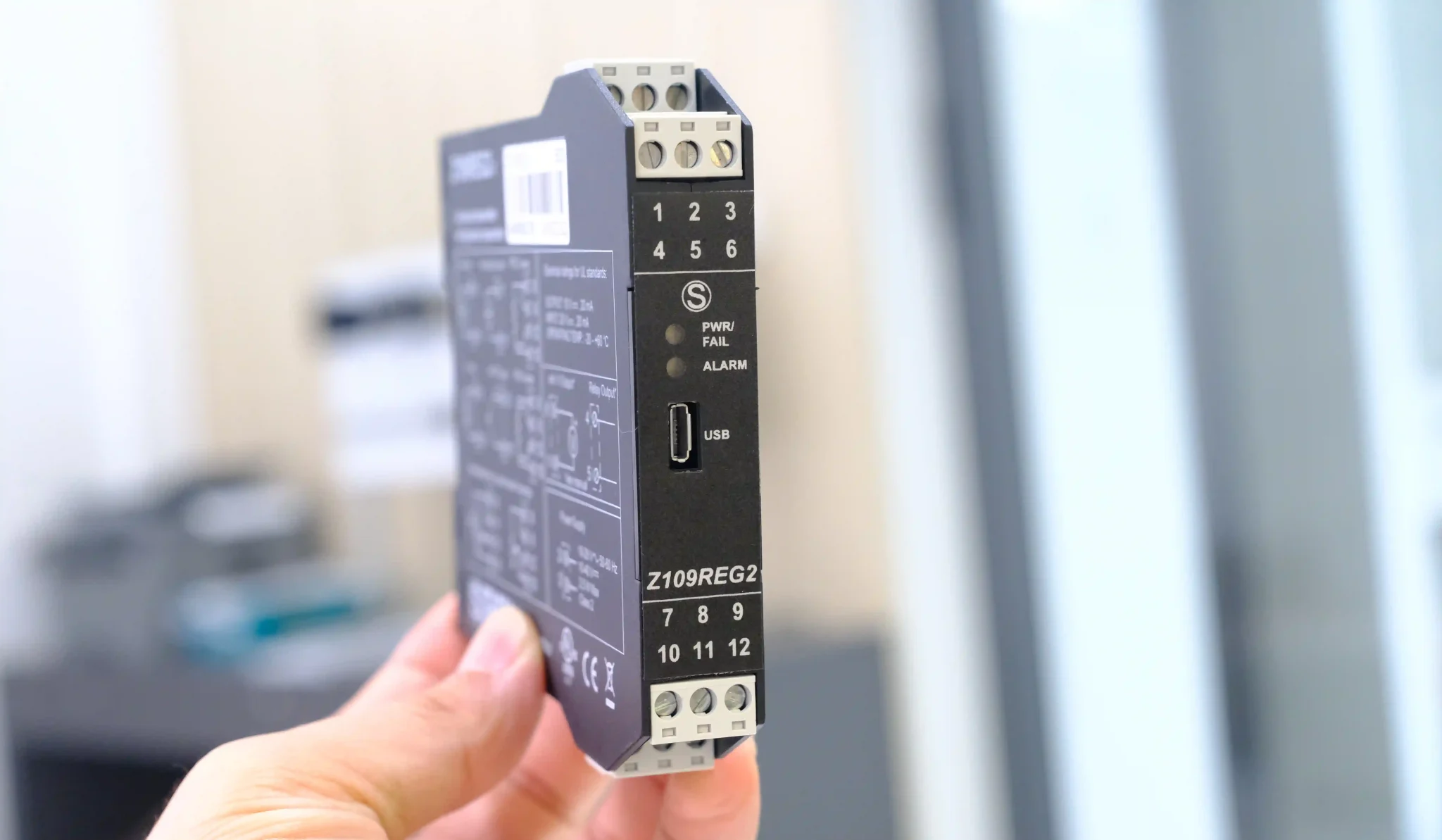

Seneca Z109REG2-1 chuyển đổi biến trở – điện trở sang 4-20mA / 0-10V
Z109REG2-1 là bộ chuyển đổi tín hiệu đa năng của Seneca, dùng cho nhiều loại input như mA, V, RTD, thermocouple, điện trở, rheostat và potentiometer. Trong ứng dụng này, điểm mạnh cần tập trung là khả năng nhận điện trở / biến trở và xuất ra 4-20mA hoặc 0-10V.
Thiết bị phù hợp cho các bài toán:
- Chuyển điện trở 0-2000 ohm sang 4-20mA
- Chuyển biến trở tuyến tính sang 0-10V
- Chuyển đổi tín hiệu feedback của van điều khiển về PLC
- Chuyển cảm biến hành trình dạng điện trở sang tín hiệu PLC
- Cách ly tín hiệu giữa cảm biến hiện trường và hệ thống điều khiển
- Chuẩn hóa tín hiệu cũ thành tín hiệu analog công nghiệp
Ứng dụng thực tế của Z109REG2-1 với cảm biến biến trở
Cảm biến dây rút dạng biến trở
Cảm biến dây rút thường được dùng để đo hành trình tuyến tính. Khi dây rút ra hoặc thu vào, giá trị điện trở thay đổi theo chiều dài hành trình.
Ví dụ:
- Dây rút thu hết: 0 ohm
- Dây rút kéo tối đa: 2000 ohm
- Z109REG2-1 xuất: 4-20mA về PLC
Ứng dụng này thường gặp trong máy ép, bàn nâng, cửa công nghiệp, cơ cấu trượt, hệ thống nâng hạ hoặc các cơ cấu cần đo vị trí tuyến tính.
Cảm biến hành trình xi lanh
Nhiều loại cảm biến hành trình xi lanh không xuất 4-20mA trực tiếp mà chỉ trả về điện trở hoặc biến trở. Khi piston di chuyển, tín hiệu điện trở thay đổi.
Z109REG2-1 giúp chuyển tín hiệu này thành 4-20mA hoặc 0-10V để PLC đọc vị trí xi lanh dễ dàng hơn.
Ứng dụng phù hợp:
- Xi lanh thủy lực
- Xi lanh khí nén
- Máy ép thủy lực
- Cơ cấu nâng hạ
- Hệ thống định vị cơ khí
Cảm biến hành trình thủy lực ra điện trở
Trong môi trường thủy lực, tín hiệu từ cảm biến thường phải truyền về tủ điều khiển ở khoảng cách xa. Nếu dùng trực tiếp tín hiệu điện trở, dây dài và nhiễu môi trường có thể làm sai lệch tín hiệu.
Khi dùng Z109REG2-1, tín hiệu điện trở được chuyển thành 4-20mA. Đây là tín hiệu công nghiệp có khả năng truyền xa tốt hơn, chống nhiễu tốt hơn và dễ đưa vào PLC hơn.
Cảm biến vị trí van tuyến tính
Một số van điều khiển, van tuyến tính hoặc cơ cấu chấp hành có feedback dạng biến trở. Z109REG2-1 có thể dùng để chuyển feedback này thành 4-20mA hoặc 0-10V.
Từ đó PLC có thể giám sát:
- Van đang mở bao nhiêu phần trăm
- Xi lanh đang ở vị trí nào
- Cơ cấu đã chạy tới giới hạn chưa
- Hành trình thực tế có khớp với lệnh điều khiển hay không
Ví dụ cấu hình: biến trở 0-2000 ohm sang 4-20mA
Một cấu hình thường gặp là dùng cảm biến biến trở dải 0-2000 ohm và cần chuyển sang 4-20mA.
Bảng quy đổi cơ bản:
| Giá trị biến trở | Tín hiệu output |
| 0 ohm | 4mA |
| 500 ohm | 8mA |
| 1000 ohm | 12mA |
| 1500 ohm | 16mA |
| 2000 ohm | 20mA |
Với dải này, PLC có thể đọc tín hiệu 4-20mA và scale lại thành phần trăm hành trình:
| Tín hiệu PLC đọc | Hành trình tương ứng |
| 4mA | 0% |
| 8mA | 25% |
| 12mA | 50% |
| 16mA | 75% |
| 20mA | 100% |
Nếu cần xuất 0-10V, logic cũng tương tự:
| Giá trị biến trở | Tín hiệu output |
| 0 ohm | 0V |
| 1000 ohm | 5V |
| 2000 ohm | 10V |
Vì sao nên dùng Z109REG2-1 thay vì đưa biến trở trực tiếp vào PLC?
Chuẩn hóa tín hiệu cho PLC
Không phải PLC nào cũng có input đọc điện trở hoặc biến trở. Nhưng hầu hết PLC công nghiệp đều có module analog 4-20mA hoặc 0-10V.
Z109REG2-1 giúp biến tín hiệu điện trở thành tín hiệu analog tiêu chuẩn, dễ đọc, dễ scale và dễ thay thế trong hệ thống tự động hóa.
Tất cả quy chuẩn thành tín hiệu analog 4-20mA giúp dễ cấu hình, dễ lậ trình và cuối cùng là dễ dàng thay thế khi có sự cố, hư hỏng hay cháy nổ.
Cách ly tín hiệu chống nhiễu
Trong môi trường công nghiệp, tín hiệu từ cảm biến hành trình có thể bị ảnh hưởng bởi motor, biến tần, contactor, dây nguồn hoặc nhiễu đất. Z109REG2-1 có cách ly galvanic giữa input, output và nguồn cấp, giúp giảm rủi ro nhiễu và bảo vệ hệ thống điều khiển.
Linh hoạt dải input và output
Một điểm mạnh của Z109REG2-1 là không chỉ dùng cho một dải cố định. Thiết bị có thể cấu hình nhiều dải đầu vào khác nhau và nhiều dạng đầu ra khác nhau.
Ví dụ:
| Input | Output có thể chọn |
| Điện trở / Rheostat – max 100k ohm | 0-20mA / 4-20mA |
| Biến trở tuyến tính | 0-10V / 2-10V |
| RTD Pt100 / Pt1000 | 4-20mA |
| Thermocouple | 4-20mA / 0-10V |
| mV / V / mA | 4-20mA / 0-10V |
Điều này giúp kỹ thuật có thể dùng một model cho nhiều bài toán khác nhau, giảm tồn kho và dễ thay thế khi cần.
Đấu nối và cài đặt biến trở với Z109REG2-1
Với ứng dụng rheostat / điện trở 0-2000 ohm, cần đấu đúng theo nhóm chân input điện trở của thiết bị.

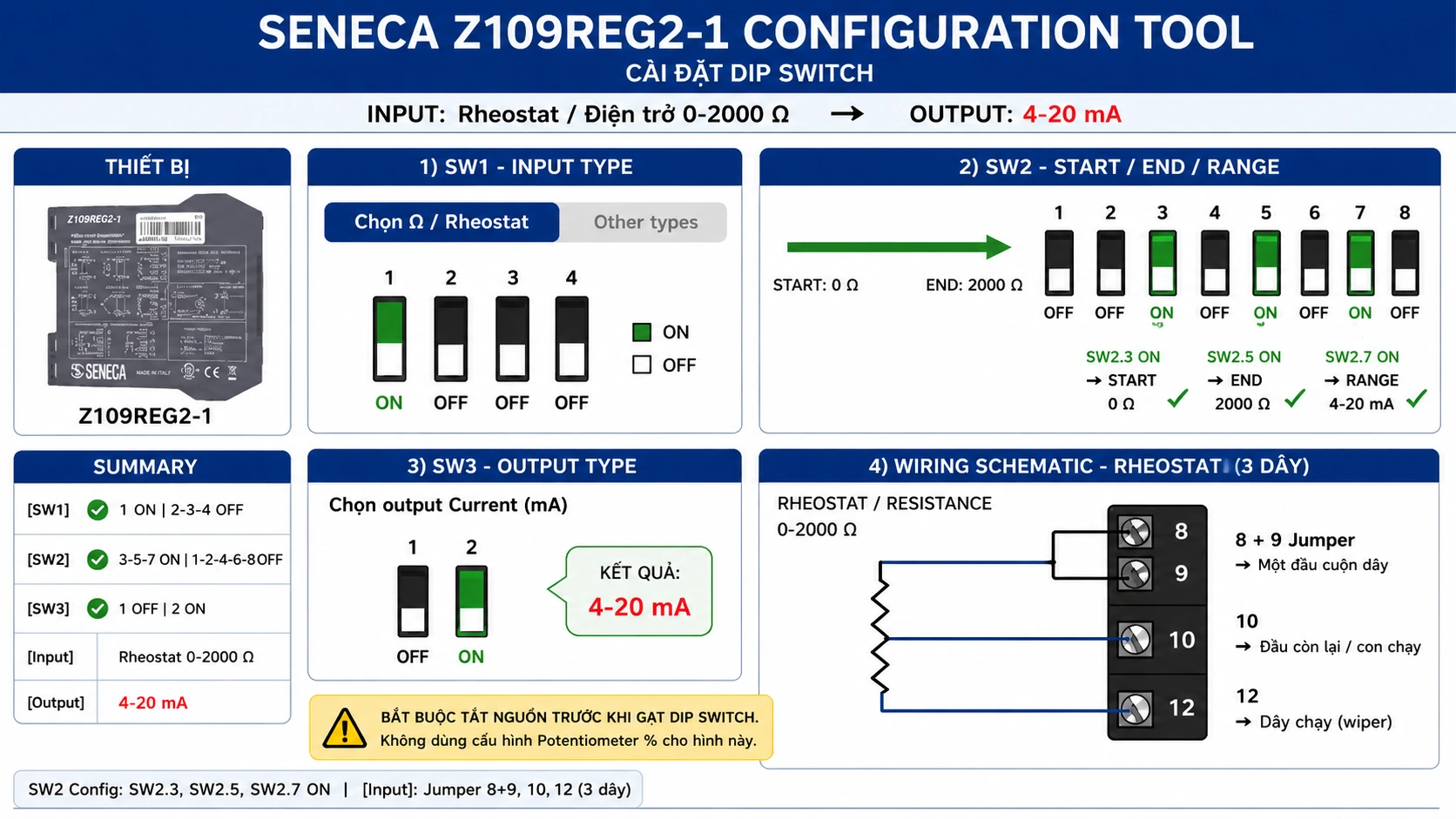

Cách đấu nối Z109REG2-1 với biến trở / điện trở thực tế:
| Chân Z109REG2-1 | Cách đấu |
| 8 + 9 | Jumper với nhau |
| 10 + 12 | Jumper với nhau |
| 8/9 | Một đầu biến trở |
| 10/12 | Đầu còn lại hoặc con chạy theo cấu hình cảm biến |
Lưu ý quan trọng: trước khi thay đổi DIP switch hoặc đấu nối, phải tắt nguồn module để tránh làm hỏng thiết bị.
Cài đặt Z109REG2-1 | Rheostat / Resistance 0–2000 Ω → 4–20 mA
SW1 – Input Type
- SW1.1: ON
- SW1.2: OFF
- SW1.3: OFF
- SW1.4: OFF
SW2 – Start/End
- START = 0 Ω → SW2.3 ON
- END = 2 kΩ → SW2.5 ON
- SCALE AND MODE OUTPUT: 7 ON
- Các DIP còn lại OFF: 1, 2, 4, 6, 8
SW3 – Output
- SW3.1: OFF
- SW3.2: ON → Current output
Khi nào nên chọn output 4-20mA?
Output 4-20mA phù hợp khi:
- Tín hiệu cần truyền xa
- Môi trường có nhiều nhiễu
- PLC có module analog current input
- Cần phát hiện đứt dây hoặc lỗi tín hiệu
- Cảm biến nằm ngoài hiện trường, tủ điện ở xa
Với tín hiệu 4-20mA, giá trị 4mA thường được hiểu là điểm đầu dải đo, còn 20mA là điểm cuối dải đo. Nếu tín hiệu tụt về gần 0mA, kỹ thuật có thể nghi ngờ đứt dây, mất nguồn hoặc lỗi thiết bị.
Khi nào nên chọn output 0-10V?
Output 0-10V phù hợp khi:
- Khoảng cách truyền tín hiệu ngắn
- Tủ điện và cảm biến gần nhau
- Bộ điều khiển chỉ hỗ trợ input voltage
- Cần tích hợp vào bộ hiển thị, controller hoặc card analog 0-10V
Tuy nhiên, trong môi trường công nghiệp có dây tín hiệu dài hoặc nhiễu cao, 4-20mA thường là lựa chọn an toàn hơn.
Thiết bị này dành cho ai?
Z109REG2-1 phù hợp cho:
- Kỹ sư tự động hóa cần đưa tín hiệu biến trở về PLC
- Đội bảo trì nhà máy cần thay thế cảm biến cũ nhưng vẫn giữ PLC hiện hữu
- Nhà tích hợp hệ thống xử lý tín hiệu hành trình xi lanh, van, dây rút
- Nhà máy dùng nhiều cảm biến vị trí dạng điện trở nhưng muốn chuẩn hóa về 4-20mA
- Đơn vị chế tạo máy cần giải pháp linh hoạt cho nhiều loại cảm biến analog
Tại sao giá cao hơn hàng phổ thông?
Bộ chuyển đổi biến trở sang 4-20mA Seneca Z109REG2-1 không phải là bộ chuyển đổi đơn năng giá rẻ. Đây là module chuyển đổi đa năng, có cách ly tín hiệu và có thể cấu hình nhiều loại input/output khác nhau.
Giá trị của thiết bị nằm ở:
- Dùng được cho nhiều loại tín hiệu, không chỉ biến trở
- Có cách ly galvanic giúp bảo vệ PLC và giảm nhiễu
- Có độ chính xác cao cho các ứng dụng đo lường công nghiệp
- Có thể cấu hình bằng DIP switch, phần mềm hoặc app
- Phù hợp cho hệ thống cần vận hành ổn định lâu dài
Nếu hệ thống chỉ cần một bộ chuyển đổi đơn giản, môi trường sạch, khoảng cách ngắn và không cần cách ly, có thể không cần chọn Z109REG2-1. Nhưng với nhà máy có nhiễu, tủ điện phức tạp hoặc yêu cầu tín hiệu ổn định, Z109REG2-1 là lựa chọn đáng cân nhắc.
Khi nào không cần mua bộ chuyển đổi biến trở sang 4-20mA Z109REG2-1?
Không nhất thiết phải dùng Z109REG2-1 nếu:
- PLC đã có module đọc trực tiếp điện trở/biến trở phù hợp
- Cảm biến đã xuất sẵn 4-20mA hoặc 0-10V
- Hệ thống chỉ dùng thử nghiệm tạm thời, không yêu cầu cách ly
- Dải đo và tín hiệu không cần độ ổn định cao
- Khoảng cách dây rất ngắn và môi trường ít nhiễu
Ngược lại, nếu tín hiệu biến trở cần đưa về PLC qua khoảng cách xa, hoặc hệ thống có nhiều biến tần/motor, hoặc cần cách ly để bảo vệ hệ thống điều khiển, Z109REG2-1 là giải pháp hợp lý hơn.
Tư vấn kỹ thuật về bộ chuyển đổi biến trở sang 4-20mA
Bạn đang có cảm biến hành trình, cảm biến dây rút, xi lanh thủy lực hoặc cảm biến vị trí chỉ xuất tín hiệu điện trở/biến trở nhưng PLC không đọc trực tiếp được?
Huphaco có thể hỗ trợ kiểm tra dải điện trở thực tế, chọn cấu hình Z109REG2-1 phù hợp và tư vấn cách scale tín hiệu về 4-20mA hoặc 0-10V cho PLC, bộ hiển thị hoặc SCADA.
Phù hợp cho nhà máy, đội bảo trì, kỹ sư tự động hóa, đơn vị chế tạo máy và nhà tích hợp hệ thống cần xử lý tín hiệu vị trí ổn định trong môi trường công nghiệp.
Hotline kỹ thuật: 0937 27 55 66
Email tư vấn & báo giá: sales@huphaco.vn
