Công Tắc Cảm Biến Dòng Điện – Cảnh Báo Quá Dòng, Mất Tải

Công tắc cảm biến dòng điện AC/DC giúp giám sát trạng thái hoạt động của động cơ, máy bơm, phát hiện quá dòng, dưới dòng và mất tải thông qua dòng điện tiêu thụ thực tế.

SENECA T201DCHXXX-MU và T201DCHXXX-OPEN tích hợp bốn chế độ cảnh báo MAX, MIN, Window INT, Window EXT. Người dùng có thể cấu hình ngưỡng dòng điện, Hysteresis, Alarm Delay và tùy chỉnh dải Analog 0–10V bằng phần mềm Easy Setup.

Công tắc cảm biến dòng điện SENECA T201DCHXXX-MU và T201DCHXXX-OPEN cho phép đo dòng điện AC/DC, cài đặt ngưỡng cảnh báo ON/OFF và tùy chỉnh dải analog 0–10V bằng phần mềm Easy Setup. Với XXX là các lựa chọn 50-300-600A.

Như vậy, như các Model T201DCH300-MU sẽ đo max là 300A và T201DCH600-OPEN sẽ đo max là 600A.

Công tắc cảm biến dòng điện SENECA T201DCH-MU lõi kín và T201DCH-OPEN lõi mở

Nhu cầu	Giải pháp SENECA
Phát hiện quá dòng	MAX
Phát hiện dưới dòng, mất tải	MIN
Xác nhận dòng trong khoảng	Window INT
Cảnh báo ngoài khoảng cho phép	Window EXT
Giám sát dòng điện liên tục	Analog 0–10V & Modbus RTU

Liên hệ HUPHACO để lựa chọn công tắc cảm biến dòng điện phù hợp với dải đo và yêu cầu cảnh báo.

Nội Dung Chính

Công tắc cảm biến dòng điện dùng để làm gì?

Một động cơ được cấp lệnh chạy nhưng contactor đã đóng hoặc biến tần đã chạy không đồng nghĩa với việc động cơ chắc chắn đang tiêu thụ dòng điện như mong đợi.

T201DCH-MU và T201DCH-OPEN giám sát dòng điện thực tế để hỗ trợ xác nhận trạng thái hoạt động của động cơ. Công tắc cảm biến dòng điện có nhiệm vụ cảnh báo quá dòng do quá tải , cảnh báo dưới dòng do mất tải hoặc thiết bị ngừng hoạt động.

Đặc biệt công tắc cảm biến dòng điện của Seneca có 2 chức năng đáng giá:

Xác nhận dòng trong khoảng từ A…B
Cảnh báo ngoài khoảng cho phép ngoài A … B

Điều này cho chúng ta lựa chọn cách xác định dòng điện của motor hoạt động an toàn trong ngưỡng cho phép, tùy theo điều kiện hoạt động.

Cài đặt ngưỡng cảnh báo dòng điện bằng phần mềm Easy Setup

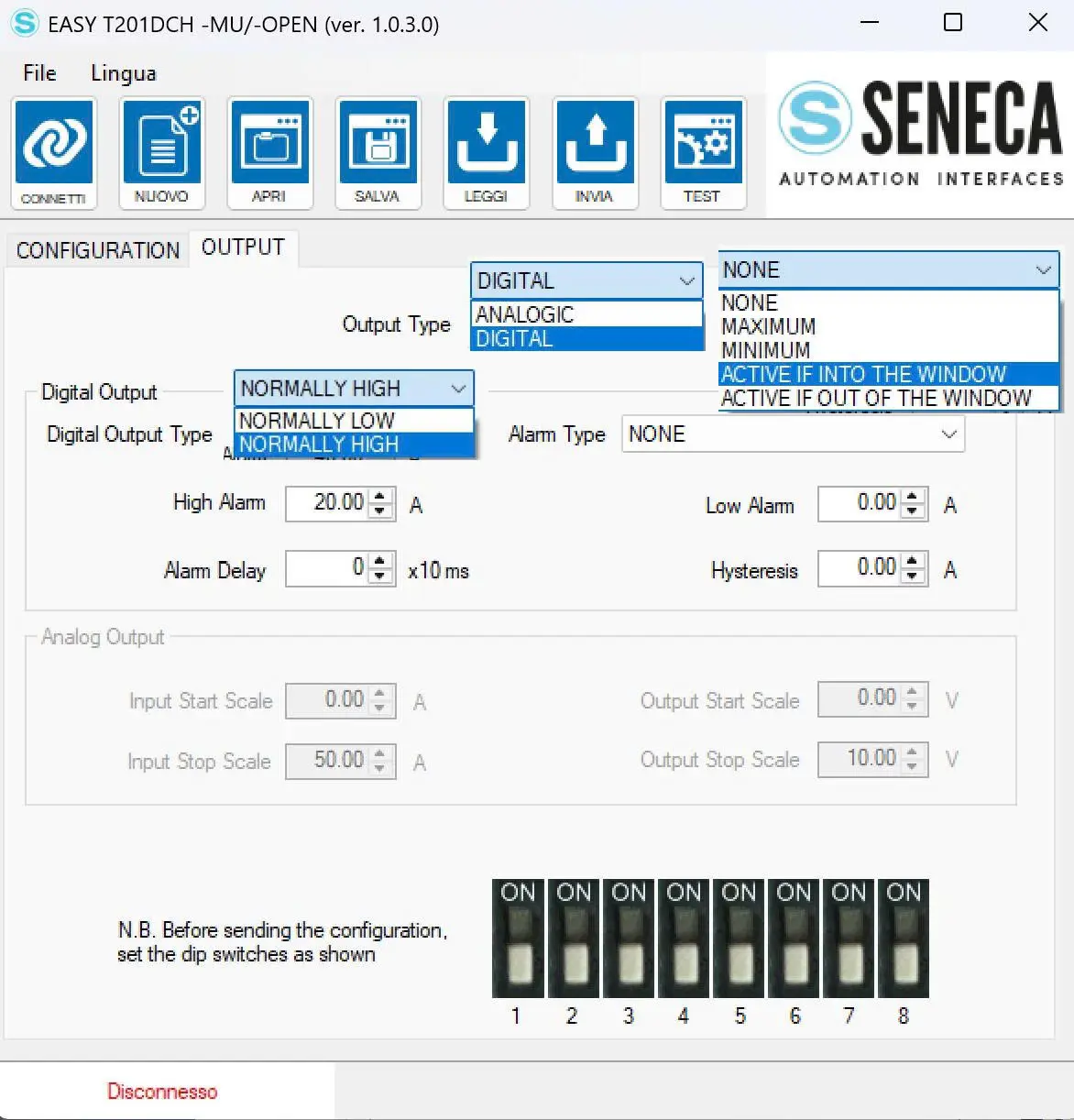

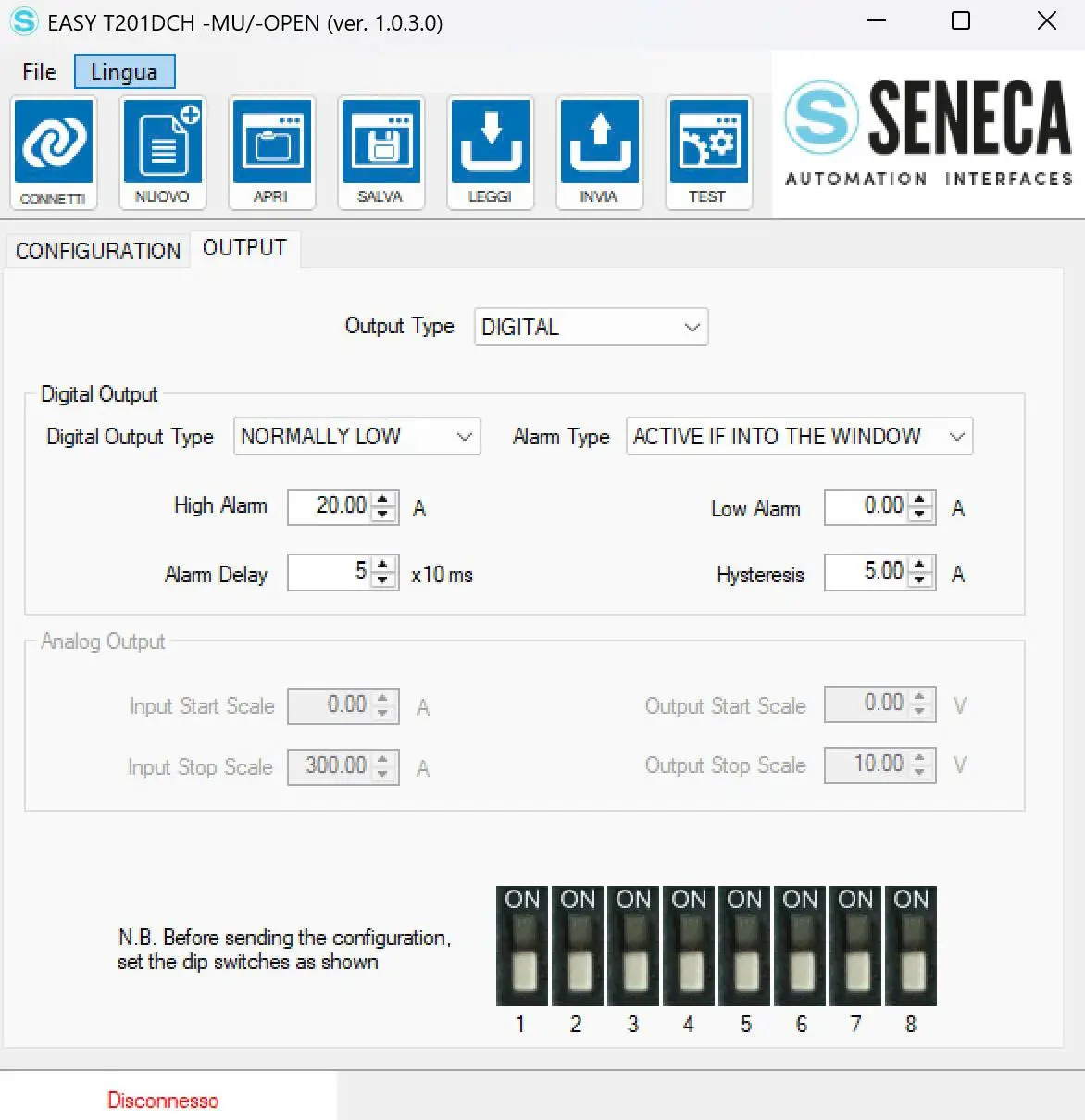

Cài đặt ngưỡng cảnh báo dòng điện High Alarm, Hysteresis và Alarm Delay bằng SENECA Easy Setup

Phần mềm Easy Setup cho phép hiển thị và điều chỉnh ngưỡng cảnh báo với bước giá trị 0,01A trên giao diện cấu hình. Đặc biệt đây là phần mềm miễn phí của hãng Seneca.

Cấu hình ngưỡng cảnh báo đến 0,01A

Người dùng có thể cấu hình ngưỡng cảnh báo theo nhu cầu thông qua phần mềm của hãng thay vì phụ thuộc các mức ngưỡng cố định. Công tắc dỏng điện thông thường có thể sử dụng núm xoay điều chỉnh ngưỡng, trong khi T201DCH-MU và T201DCH-OPEN cho phép nhập giá trị trực tiếp bằng phần mềm.

Ví dụ cấu hình muốn cài đặt vượt 20A xuất cảnh báo & reset tại 19.5A:

Thông số	Giá trị
High Alarm	20,00A
Hysteresis	0,5A
Alarm Delay	500ms
Alarm Type	MAX

Việc hiệu chỉnh bằng phần mềm thông qua Micro usb giúp giao tiếp nhanh giữa PC và thiết bị. Việc cài đặt đơn giản, thân thiện người dùng nhất là đối với người mới.

Cài đặt Hysteresis và Alarm Delay

Hai thông số quan trọng cần được cài đặt bên cạnh set Alarm đó chính là Hysteresis và Delay.

Hysteresis: đây được xem là điểm reset tính từ mức cài đặt. Nếu cài đặt Hysteresis bằng Không hoặc không có Hysteresis thì ngay điểm Set Alarm sẽ đóng ngắt liên tục. Chính vì thế mà Hysteresis đóng vài trò Reset mức alarm. Hysteresis giúp tránh tình trạng ngõ ra thay đổi liên tục khi dòng điện dao động gần ngưỡng.

Trong khi đó Alarm Delay giúp hạn chế cảnh báo do biến động dòng điện trong thời gian ngắn. Khi có nhiễu tín hiệu hoặc bất thường trong thời gian cực ngắn có thể bỏ qua được thì Alarm Delay là chức năng vô cùng quan trọng để hệ thống không báo lỗi liên tục.

Giải thích bằng ví dụ:

Ngưỡng MAX: 20A.
Hysteresis: 0,5A.
Khi dòng vượt 20A: kích hoạt cảnh báo.
Khi dòng giảm xuống dưới 19,50A: cho phép trở về trạng thái bình thường theo cấu hình.

Hysteresis giúp tránh tình trạng ngõ ra thay đổi liên tục khi dòng điện dao động gần ngưỡng.

Alarm Delay giúp hạn chế cảnh báo do biến động dòng điện trong thời gian ngắn.

Bốn chế độ cảnh báo ALARM trên T201 Series

Alt: Bốn chế độ cảnh báo dòng điện MAX MIN Window INT Window EXT trên cảm biến SENECA T201

Seneca T201 Series gồm T201DCHXXX-MU và T201DCHXXX-OPEN với XXX tương ứng: 050-100-300-600 Ampe.

Chế độ	Nguyên lý	Ví dụ ứng dụng
MAX	Cảnh báo vượt ngưỡng cao	Động cơ quá dòng
MIN	Cảnh báo dưới ngưỡng thấp	Máy bơm mất tải
Window INT	Kích hoạt khi dòng trong khoảng cài đặt	Xác nhận vùng dòng vận hành
Window EXT	Kích hoạt khi dòng ngoài khoảng cài đặt	Cảnh báo quá dòng và dưới dòng

Chế độ ALARM Window EXT

Kích hoạt khi dòng ngoài khoảng cài đặt: Cảnh báo quá dòng và dưới dòng. Ví dụ: động cơ hoạt động bình thường trong khoảng 5–15A.

Cài đặt:

Low Alarm = 5A.
High Alarm = 15A.
Alarm Type = Window EXT.

Khi dòng giảm dưới 5A hoặc tăng trên 15A, cảm biến phát tín hiệu cảnh báo. Như vậy một công tắc cảm biến dỏng điện có thể giám sát đồng thời hai giới hạn dòng điện.

Chế độ ALARM Window INT

Chế độ này hoạt động ngược với EXT: Xác nhận vùng dòng vận hành. Ví dự động cơ hoạt động bình thường trong khoảng 30–45A.

Cài đặt:

Low Alarm = 30A.
High Alarm = 45A.
Alarm Type = Window INT

Khi dòng nằm trong khoảng 30-45A thì cảm biến phát tín hiệu cảnh báo. Cảm biến đóng vai trò như một mắt thần luôn luôn giám sát dòng điện trong ngưỡng an toàn.

Chế độ ALARM MIN

Khi dòng điện giảm xuống dưới ngưỡng LOW cài đặt, cảm biến kích hoạt cảnh báo. Ứng dụng phát hiện máy bơm mất tải, động cơ ngừng hoạt động hoặc dòng điện tiêu thụ thấp bất thường.

Chế độ ALARM MAX

Khi dòng điện vượt ngưỡng HIGH cài đặt, cảm biến kích hoạt cảnh báo. Ứng dụng giám sát động cơ quá tải, kẹt cơ khí hoặc dòng điện tiêu thụ tăng bất thường.

Tùy chỉnh dải Analog 0–10V theo yêu cầu

Cảm biến dòng điện SENECA T201DCH300-MU cài đặt dải 0-40A tương ứng analog 0-10V

Cảm biến 300A vẫn có thể cấu hình dải 0–40A

T201DCH300-MU có dải đo danh định 300A. Nhưng ứng dụng chỉ cần giám sát dòng điện 0–40A.

Người dùng có thể cấu hình:

Dòng điện đầu vào	Analog Output
0A	0V
10A	2,5V
20A	5V
30A	7,5V
40A	10V

T201DCH600-OPEN có thể cấu hình dải quy đổi theo khoảng dòng điện cần giám sát trong giới hạn thiết bị hỗ trợ.

Lợi ích thực tế

Không cần sử dụng toàn bộ dải đo danh định.
Tận dụng toàn bộ thang điện áp analog cho khoảng dòng quan tâm.
Linh hoạt khi kết nối PLC có Analog Input 0–10V.
Có thể thay đổi dải quy đổi khi yêu cầu ứng dụng thay đổi.

Lưu ý: Thu hẹp dải quy đổi analog không tự động làm tăng độ chính xác đo của cảm biến.

Công tắc cảm biến dòng diện T201DCHXXX-MU

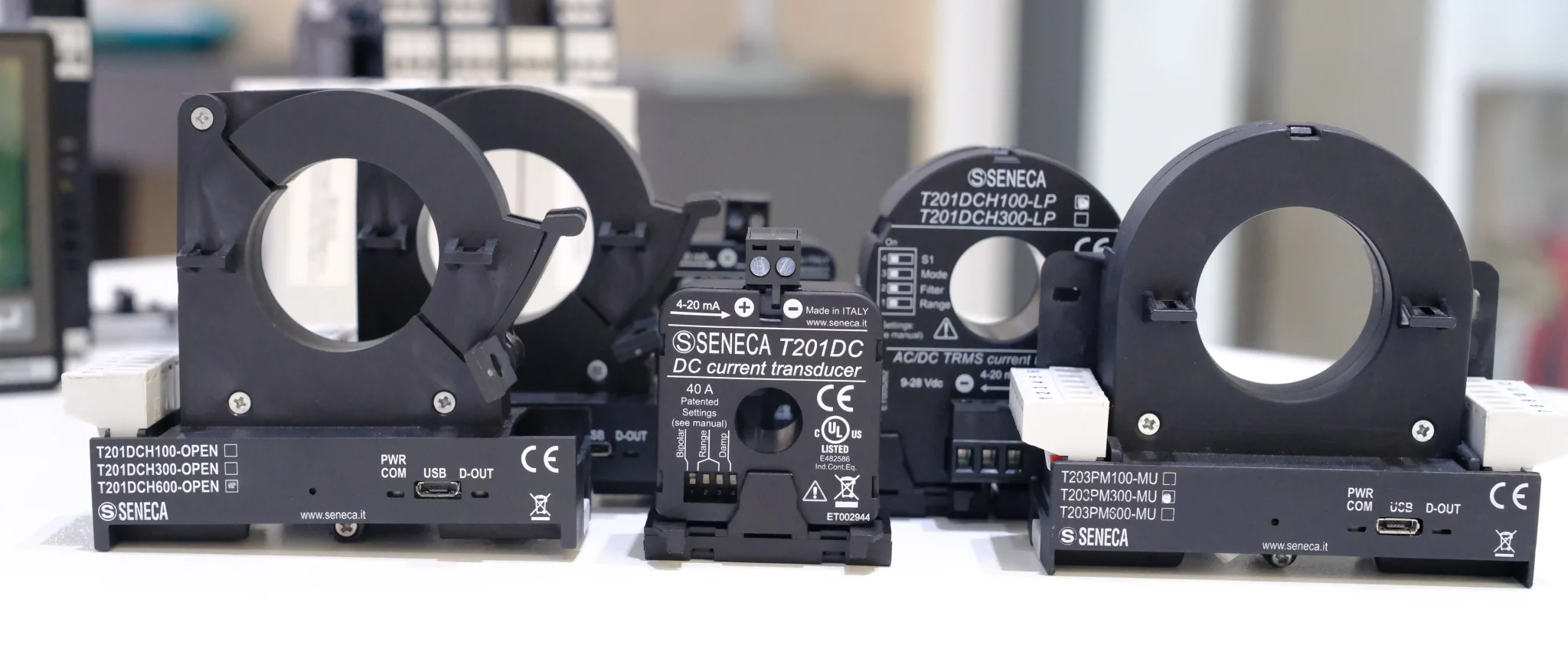

Công tắc cảm biến dòng điện lỏi kín Seneca T201 Series

Với phiên bản T201DCHXXX-MU thì chỉ có lựa chọn DIGITAL hoặc Analog 0-10V. Ngoại trừ phiên bản T201DCH600-MU có đồng thời vừa Digital độc lập vừa Analog 0-10V riêng biệt.

Công tắc cảm biến dòng diện T201DCHXXX-OPEN

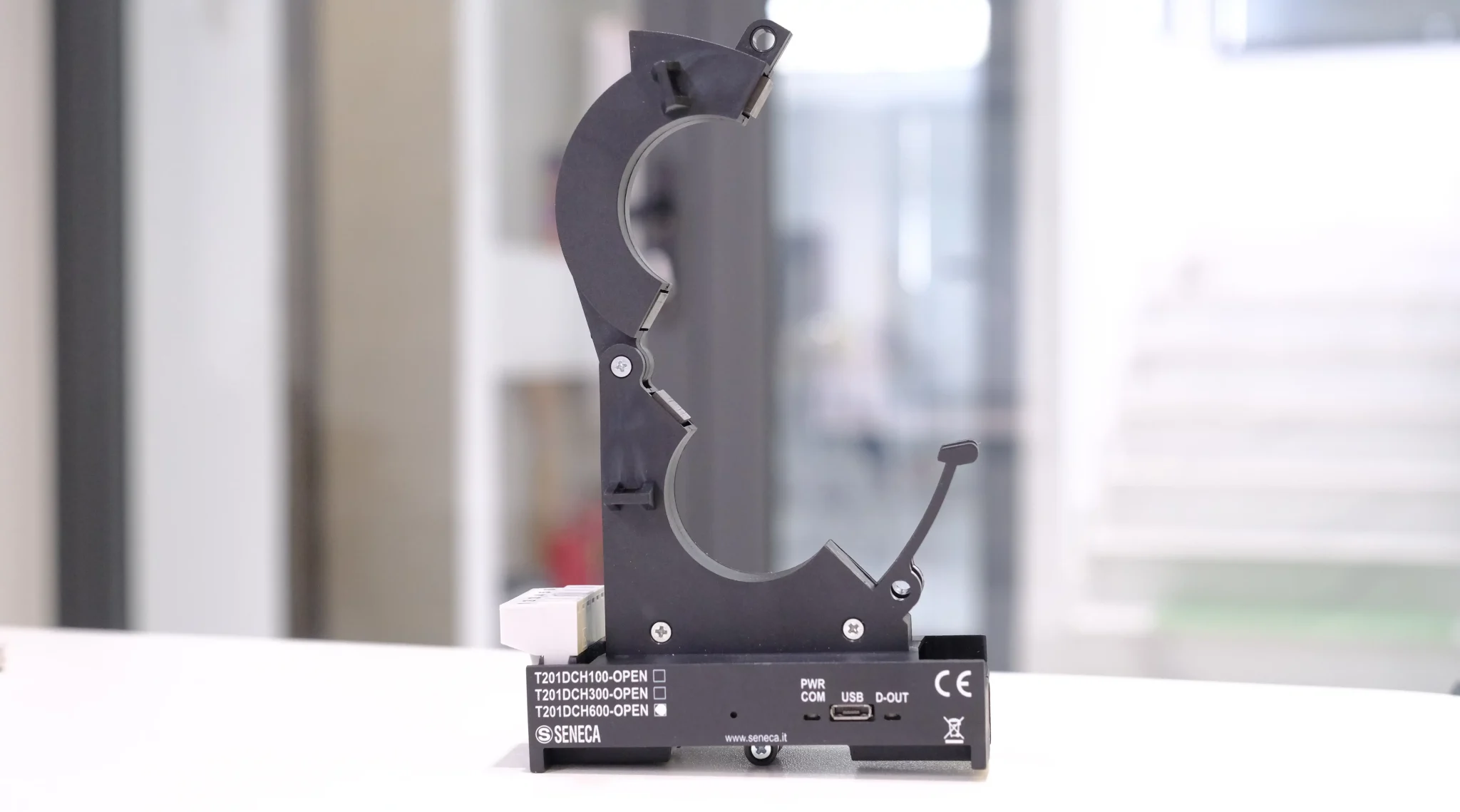

Công tắc cảm biến dòng điện lỏi hở Seneca T201 Series

Phiên bản T201DCHXXX-OPEN là loại biến dòng hở analog vừa có ngõ ra 0-10V, vừa có Digital Output độc lập.

So sánh T201DCH-MU và T201DCH-OPEN

Đặc điểm	T201DCH-MU	T201DCH-OPEN
Công nghệ	Hall Effect	Hall Effect
Dòng điện	AC/DC	AC/DC
Kiểu lõi	Lõi kín	Lõi mở
Dải đo theo model	50–600A	100–600A
Digital Alarm	PNP	PNP
Analog 0–10V	Tùy chỉnh	Tùy chỉnh
Analog/Digital đồng thời	Riêng 600-MU	Có
Hysteresis	Tùy chỉnh	Tùy chỉnh
Modbus RTU	Có	Có

Cả hai phiên bản -MU và -OPEN đều có những lợi thế riêng:

– MU giá thành cạnh tranh hơn, biến dòng kín nhưng tín hiệu Digital và Analog dùng chung ngoại trừ T201DCH600-MU.

– OPEN linh hoạt hơn về cách kết nối dây khi mà vòng CT có thể kẹp – tháo nhanh và có 2 tín hiệu Digital và analog ngõ ra độc lập.

SENECA T201 có nhiều phiên bản với dải đo, tín hiệu ngõ ra và cách cài đặt khác nhau. Để lựa chọn đúng model và tham khảo cấu hình kết nối, HUPHACO cung cấp công cụ hỗ trợ kỹ thuật dành cho dòng T201 Series. Lựa chọn, cài đặt & kết nối SENECA T201 Series.

Khi nào chọn T201DCH-MU?

Phù hợp khi có thể luồn dây dẫn qua lõi cảm biến và không yêu cầu thiết kế lõi mở.

Với 50/100/300-MU, người dùng lựa chọn chức năng Analog hoặc Digital. Riêng 600-MU hỗ trợ đồng thời.

Khi nào chọn T201DCH-OPEN?

Phù hợp với hệ thống đang hoạt động, cần lắp đặt lên dây dẫn hiện hữu mà không phải tháo đầu dây.

Dòng OPEN còn cho phép sử dụng Analog và Digital Output đồng thời.

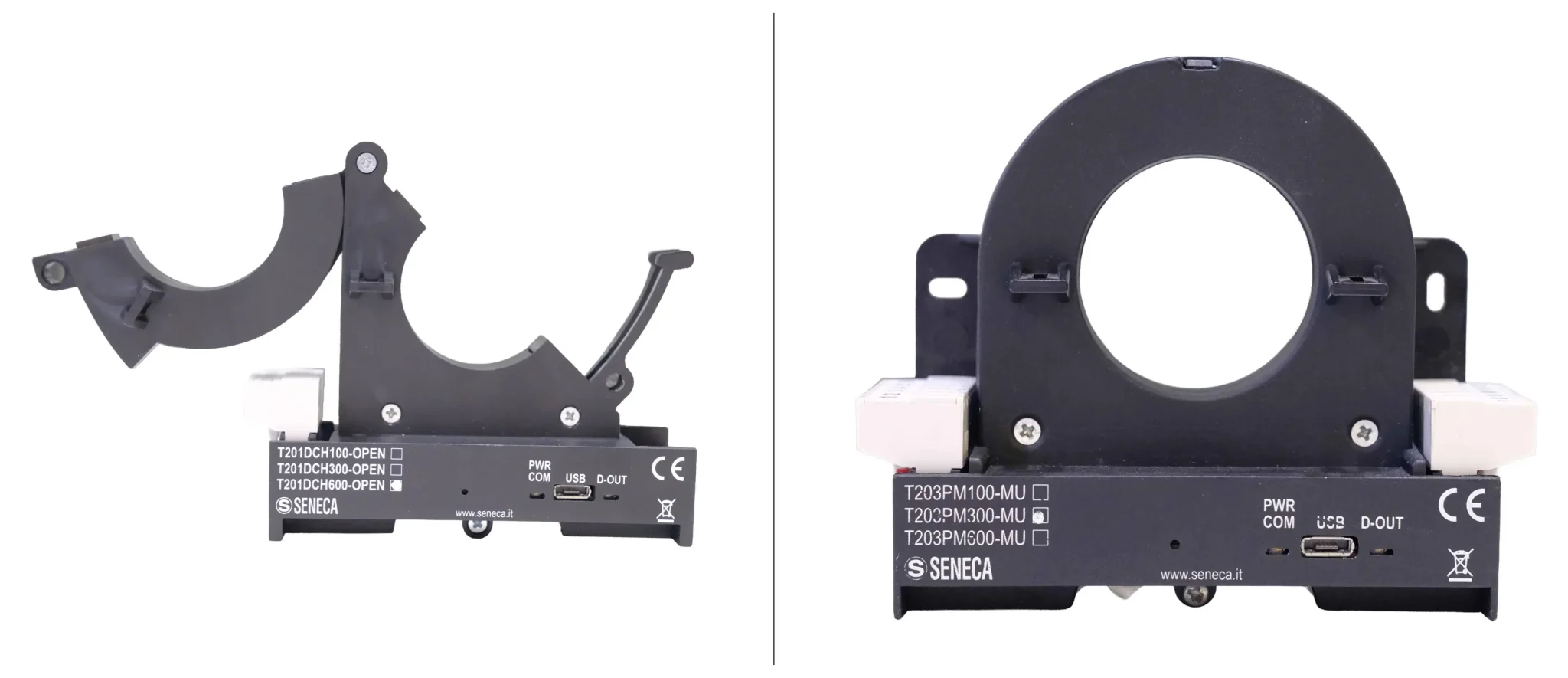

Hình ảnh: Hai sản phẩm thực tế đặt cạnh nhau, chú thích “Lõi kín” và “Lõi mở”.

Kết nối công tắc cảm biến dòng điện với PLC

Seneca có hai phiên bản cho ứng dụng công tắc cảm biến dòng điện: T201DCHXXX-MU và T201DCHXXX-OPEN với cách kết nối hoàn toàn giống nhau & chỉ khác nhau về thang dòng điện bên trong.

Phiên bản T201DCHXXX-MU có cách kết nối giống nhau:

Kết nối công tắc dòng điện T201DCH300-MU

Nguồn: Vcc – GND
Vout: chung cho Digital / Analog 0-10V chỉ được chọn một trong hai chế độ ( Vout riêng cho phiên bản T201DCH600-MU)
A-B: chân Modbus RTU RS485

Phiên bản T201DCHXXX-OPEN có cách kết nối giống nhau:

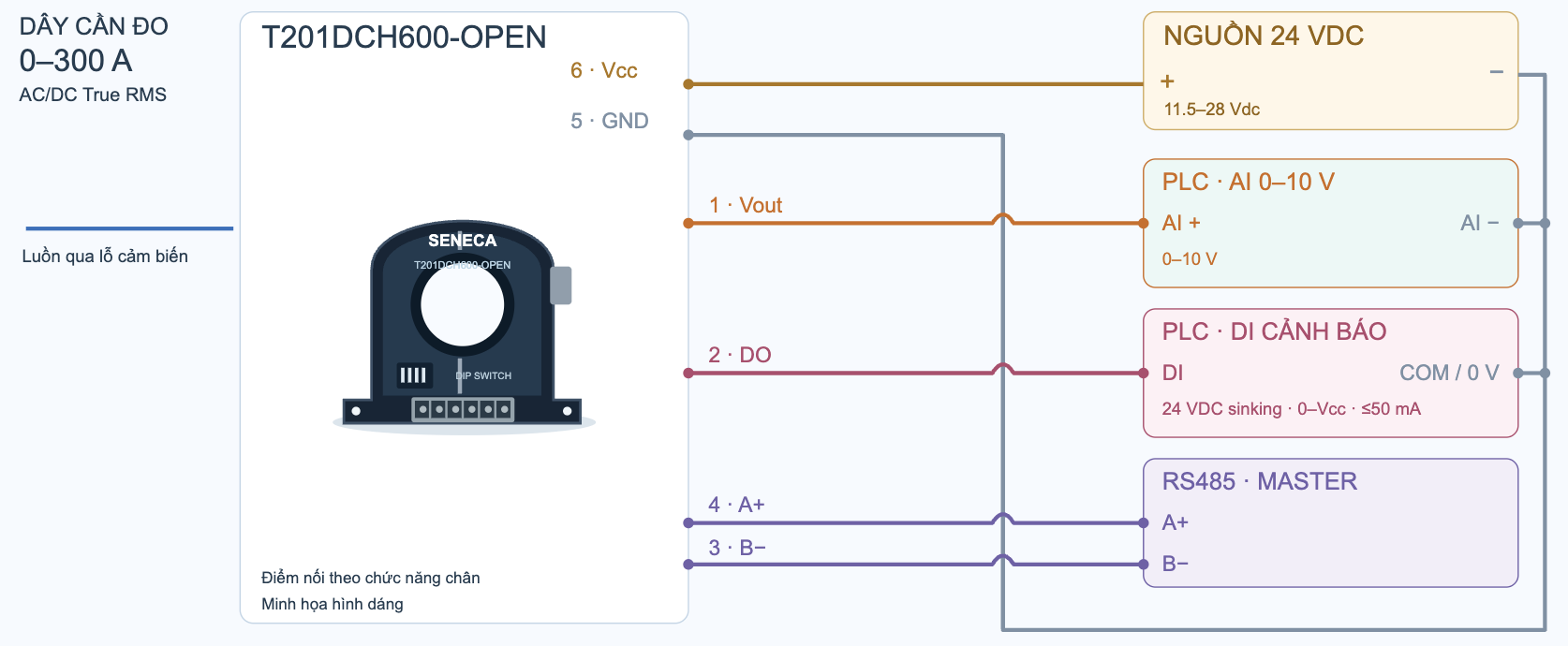

Kết nối công tắc dòng điện T201DCH600-OPEN

Nguồn: Vcc – GND
Vout: 0-10V
DO: Digital output độc lập
A-B: chân modbus RTU RS485

Digital Output là ngõ ra transistor PNP dùng để phát tín hiệu cảnh báo ON/OFF, có thể kết nối PLC hoặc điều khiển relay trung gian phù hợp.

Khi nào nên sử dụng công tắc cảm biến dòng điện SENECA T201?

Dành cho ai?

Kỹ sư điện, bảo trì nhà máy, đơn vị tích hợp hệ thống cần giám sát dòng điện động cơ, máy bơm hoặc thiết bị công nghiệp.

Tại sao giá cao hơn công tắc dòng điện thông thường?

Vì có thể lập trình bốn chế độ cảnh báo, Hysteresis, Alarm Delay, dải Analog 0–10V và tích hợp Modbus RTU. Đặc biệt độ chính xác cao & có thểm xem online ngay trên phần mềm.

Khi nào không cần mua?

Nếu chỉ cần phát hiện có dòng điện AC hoặc không, không yêu cầu cài đặt ngưỡng chi tiết hay đo Analog, một công tắc dòng điện đơn giản có thể kinh tế hơn.
