Biến Dòng (Current Transformer) – Nguyên Lý & Ứng Dụng 2025

Biến dòng (Current Transformer – CT) là thiết bị quan trọng trong hệ thống điện giúp hạ dòng điện cao xuống mức an toàn để đo lường và bảo vệ. Bài viết này sẽ giải thích chi tiết nguyên lý, phân loại, tiêu chí chọn lựa và tham khảo báo giá cập nhật năm 2025.

Biến dòng là gì?

Biến dòng là thiết bị điện dùng để biến đổi dòng điện cao ở mạch chính thành dòng nhỏ an toàn ở mạch đo (thường 1A hoặc 5A).
Nhờ biến dòng, kỹ sư và thợ điện có thể giám sát, điều khiển và bảo vệ hệ thống điện mà không phải kết nối trực tiếp vào mạch cao áp.

Xem thêm: biến dòng là gì và nguyên lý hoạt động chi tiết.

Vai trò của biến dòng trong hệ thống điện

An toàn: Cách ly mạch đo với mạch cao áp, giảm nguy cơ chạm điện.
Đo lường chính xác: Hỗ trợ thiết bị đo, SCADA, PLC hoạt động ổn định.
Bảo vệ thiết bị: Giảm hư hỏng do quá dòng và sự cố điện.
Tiết kiệm chi phí: Kéo dài tuổi thọ đồng hồ, cảm biến và rơ-le.

Nguyên lý hoạt động của biến dòng

Biến dòng hoạt động dựa trên hiện tượng cảm ứng điện từ:

Cuộn sơ cấp: chịu dòng điện lớn, thường chỉ vài vòng dây hoặc chính dây dẫn tải đi xuyên qua lõi từ.
Lõi từ: dẫn từ trường tạo ra từ cuộn sơ cấp.
Cuộn thứ cấp: nhiều vòng dây, xuất ra dòng nhỏ tỉ lệ với dòng sơ cấp.

Công thức tỉ số biến dòng:

Trong đó:

S_sơ_cấp / I_thứ_cấp = N_thứ_cấp/ N_cơ_cấp

: Dòng điện mạch chính (Primary Current)
: Dòng điện đầu ra an toàn (Secondary Current)
, : Số vòng dây cuộn sơ cấp và thứ cấp.

Ý nghĩa: Dòng sơ cấp tỉ lệ nghịch với số vòng dây; CT giúp giảm dòng lớn xuống mức nhỏ an toàn để đo lường.

Các loại biến dòng phổ biến hiện nay

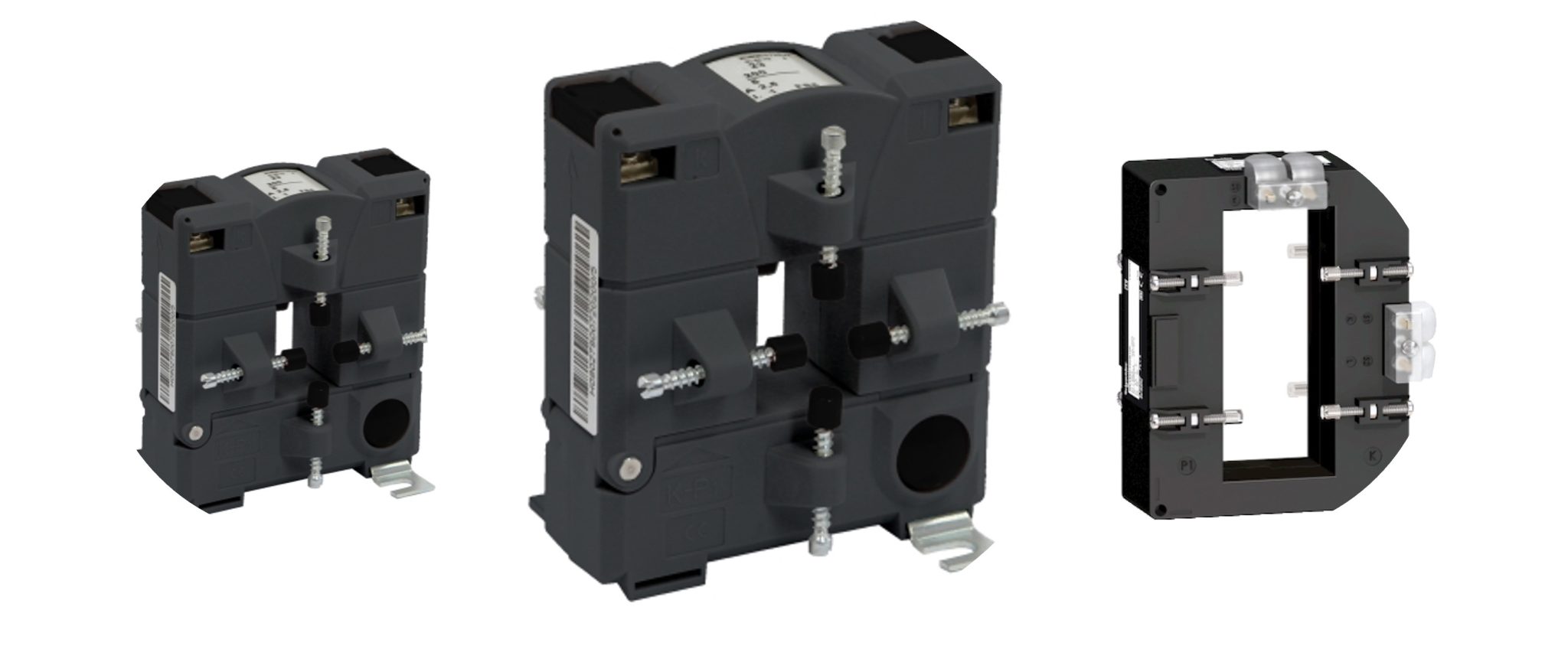

Biến dòng đo lường (Measuring CT)

Độ chính xác cao (Class 0.2 – 0.5 – 1).
Không chịu được quá tải lâu dài.
Ứng dụng: đưa tín hiệu về đồng hồ, PLC, SCADA.

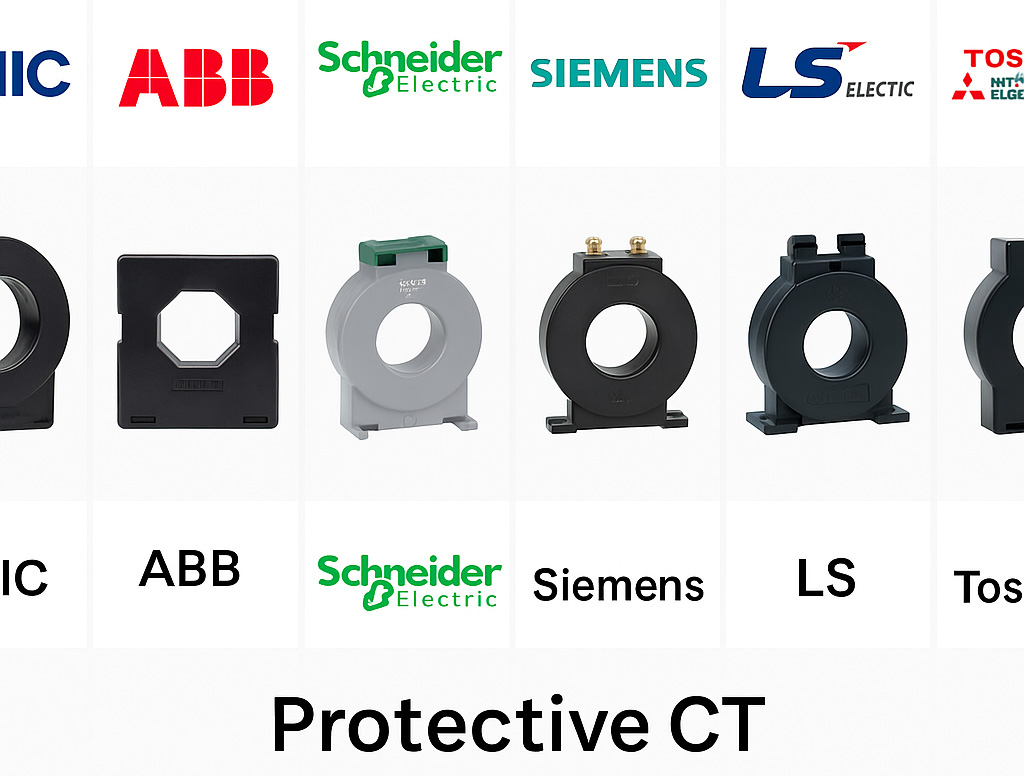

Biến dòng bảo vệ (Protective CT)

Chịu dòng ngắn mạch lớn, không bị bão hòa nhanh.
Độ chính xác thấp hơn (Class 5P, 10P).
Ứng dụng: cấp tín hiệu cho rơ-le, máy cắt, hệ thống bảo vệ.

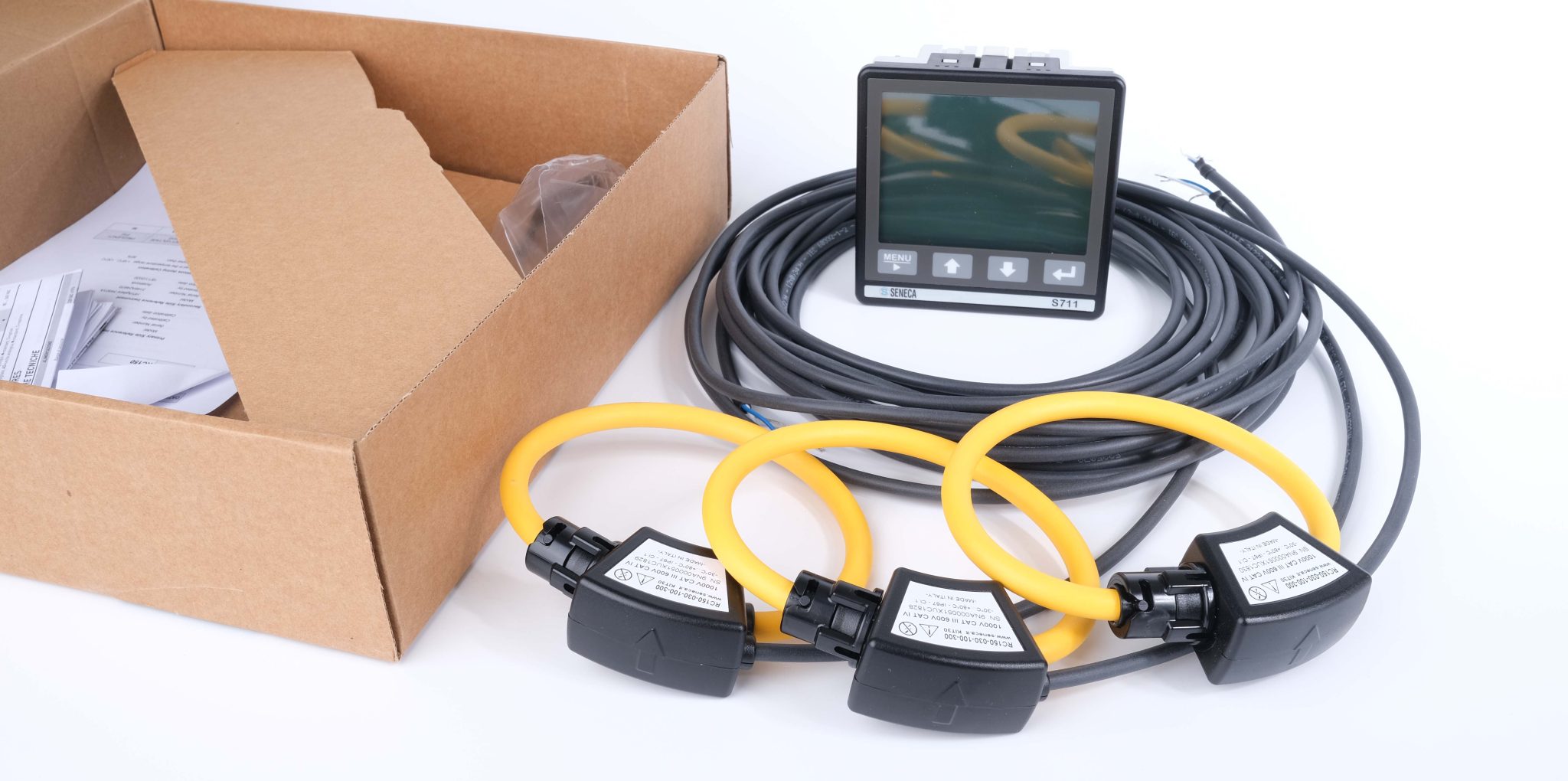

Biến dòng đa năng

Kết hợp đo lường và bảo vệ trong cùng một thiết bị.
Có nhiều cuộn thứ cấp.
Phù hợp hệ thống yêu cầu giám sát và bảo vệ đồng thời.

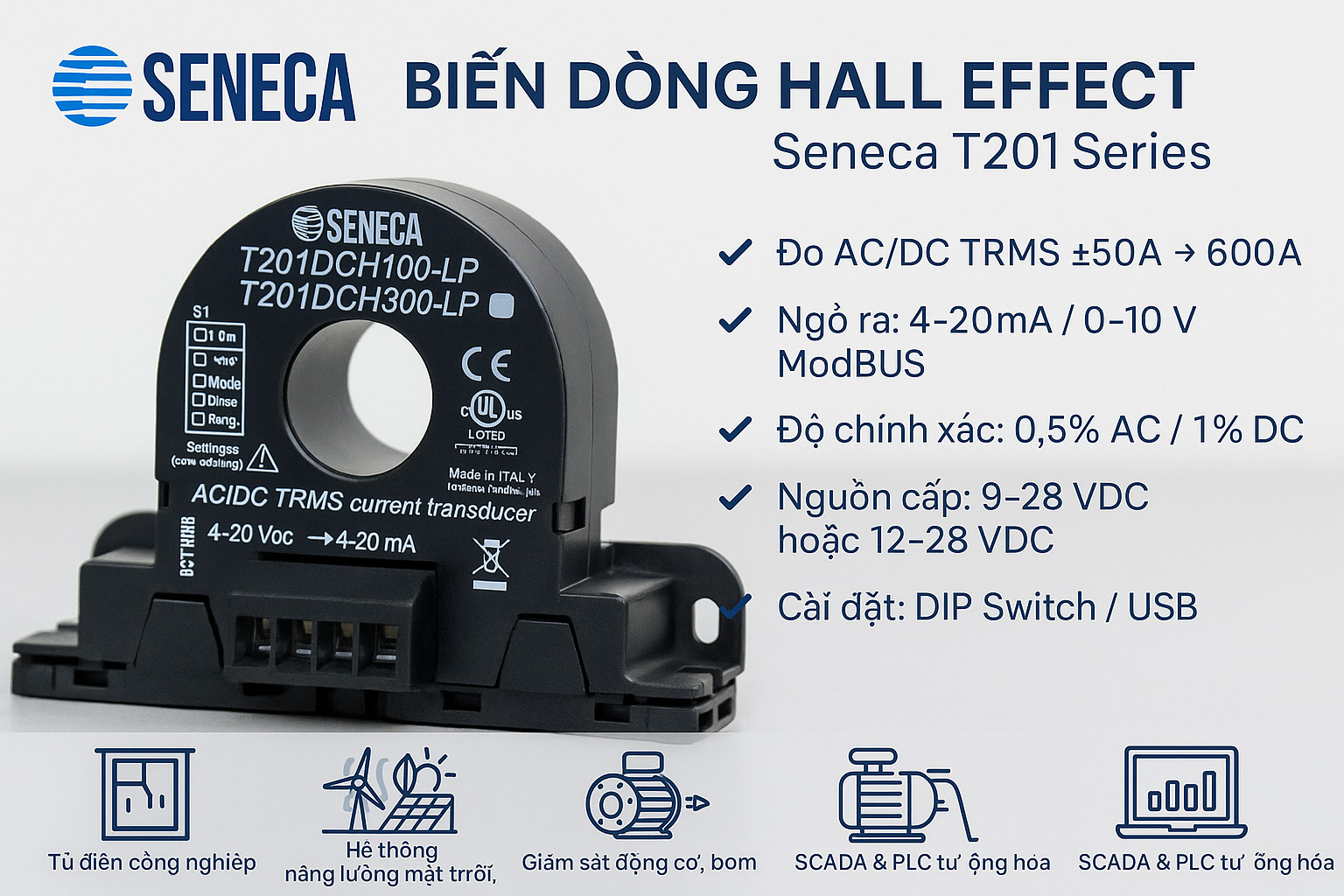

Biến dòng Hall Effect hiện đại – biến dòng analog

Đo được cả AC/DC TRMS.
Xuất tín hiệu công nghiệp (4–20 mA, 0–10 V) hoặc truyền thông số.
Ứng dụng: năng lượng tái tạo, nhà máy tự động, tủ điện thông minh.

So sánh các loại biến dòng

Tiêu chí	Biến dòng đo lường (Measuring CT)	Biến dòng bảo vệ (Protective CT)	Biến dòng đa năng (Multifunction CT)	Biến dòng Hall Effect
Mục đích chính	Đo lường chính xác dòng điện	Bảo vệ hệ thống, kích hoạt rơ-le khi sự cố	Kết hợp đo lường & bảo vệ	Đo AC & DC TRMS, xuất tín hiệu trực tiếp
Độ chính xác	Rất cao (Class 0.2, 0.5, 1)	Trung bình (Class 5P, 10P)	Trung bình – cao	Cao (0.5% – 1%)
Khả năng chịu quá tải	Thấp, không chịu quá tải lâu dài	Rất cao, chịu được dòng ngắn mạch lớn	Cao	Cao, đặc biệt với dòng DC
Dải dòng đo	Chủ yếu AC, thường vài chục → vài nghìn A	Chủ yếu AC, dòng lớn	AC, đôi khi DC (tùy model)	AC & DC, ± vài chục đến vài nghìn A
Tín hiệu đầu ra	1A hoặc 5A	1A hoặc 5A	1A/5A hoặc analog	Analog (4–20 mA, 0–10 V) hoặc ModBUS/RS485
Ứng dụng chính	Đưa tín hiệu về đồng hồ, PLC, SCADA	Rơ-le bảo vệ, máy cắt	Hệ thống vừa đo vừa bảo vệ	Giám sát năng lượng tái tạo, tủ điện thông minh
Giá thành	Thấp – trung bình	Trung bình	Trung bình – cao	Cao hơn (do công nghệ hiện đại)
Lắp đặt	Cần luồn dây qua lõi kín	Cần luồn dây qua lõi kín	Có cả lõi kín & mở	Có cả lõi kín & mở, dễ lắp khi hệ thống đang chạy

Ưu điểm khi sử dụng biến dòng

Đảm bảo an toàn: cách ly mạch đo với mạch cao áp.
Đo lường chuẩn xác: giảm sai số trong giám sát và điều khiển.
Bảo vệ thiết bị điện: tránh hỏng đồng hồ, rơ-le khi xảy ra quá tải.
Ứng dụng linh hoạt: từ công nghiệp nặng, điện lực, năng lượng mặt trời tới dân dụng.

Ứng dụng thực tế của biến dòng

Nhà máy công nghiệp: giám sát và điều khiển động cơ, bơm, hệ thống HVAC.
Năng lượng tái tạo: theo dõi dòng điện từ pin mặt trời, trạm gió.
Trạm biến áp & tủ điện: đo dòng, bảo vệ thiết bị trung và cao áp.
Hệ thống chiếu sáng & tòa nhà thông minh: giám sát tiêu thụ điện năng.
Cơ sở sản xuất: bảo vệ máy móc và tối ưu hóa hiệu suất vận hành.

Cách chọn biến dòng phù hợp (2025)

Xác định dải dòng điện

Chọn CT có dòng định mức gần với tải thực tế (ví dụ: 50A, 100A, 300A, 600A).

Lựa chọn ngõ ra tín hiệu

Ngõ ra 0-5A: cho các hệ thống không cần chính xác, hệ thống cũ
4–20 mA, 0–10 V: phù hợp PLC/SCADA phổ thông.
Truyền thông số (ModBUS, RS485): cần giám sát từ xa hoặc tự động hóa.

Chọn độ chính xác

Class 0.2 – 0.5: cho đo lường chính xác.
Class 5P, 10P: cho mục đích bảo vệ.

Lõi kín hay lõi mở

Lõi kín: chính xác cao nhưng cần luồn dây khi lắp đặt.
Lõi mở: dễ thi công, không cần ngắt điện.

Kiểm tra nguồn cấp

Đảm bảo nguồn DC sẵn có (thường 9–28V hoặc 12–28V) tương thích với biến dòng.

Báo giá biến dòng năm 2025

Giá biến dòng phụ thuộc vào:

Dải dòng đo (50A – 600A hoặc cao hơn).
Độ chính xác và tiêu chuẩn Class.
Loại tín hiệu đầu ra.
Thương hiệu & xuất xứ.

💡 Lời khuyên: Nên tham khảo giá từ nhiều nhà cung cấp, ưu tiên thiết bị có chứng nhận CE, UL, hoặc tiêu chuẩn quốc tế phù hợp ngành nghề.

Câu hỏi thường gặp

Biến dòng khác gì với cảm biến dòng điện?

Biến dòng truyền thống dựa vào cảm ứng điện từ và thường chỉ đo dòng AC. Cảm biến dòng hiện đại có thể đo cả AC/DC, xuất tín hiệu số hoặc analog trực tiếp cho PLC.

Tại sao phải chọn đúng Class biến dòng?

Class ảnh hưởng độ chính xác: nếu chỉ dùng bảo vệ quá dòng, có thể chọn Class 5P hoặc 10P; nếu cần đo chính xác để tính toán điện năng, nên chọn Class 0.2 hoặc 0.5.

Khi nào nên chọn lõi mở?

Lõi mở phù hợp khi cần lắp nhanh trên hệ thống đang hoạt động, tránh phải ngắt điện.

⚡ Nếu bạn đang tìm hiểu và muốn chọn loại biến dòng phù hợp cho hệ thống điện hoặc dự án công nghiệp, hãy liên hệ đội ngũ kỹ thuật để được tư vấn giải pháp tối ưu, đảm bảo an toàn và chính xác.

📞 Hotline: 0937.27.55.66
🌐 Website: www.huphaco.vn
📧 Email: info@huphaco.vn

Chúc anh em chọn biến dòng đúng nhu cầu của mình.
