Biến Trở là gì? Ký hiệu Biến Trở 3 Chân 1K 5K 10K 50k 100K

Biến trở là gì ? một trong những linh kiện quan trọng và phổ biến nhất trong học tập, đời sống, ngành kỹ thuật đều có sự xuất hiện của biến trở. Đặc biệt điện tử và kỹ thuật, biến trở là một linh kiện quen thuộc mà bất kỳ ai làm trong ngành cũng từng nghe qua hoặc sử dụng ít nhất một lần.

Với hơn 10 năm kinh nghiệm trong ngành kỹ thuật, tôi sẽ giải thích một cách đơn giản, dễ hiểu về biến trở là gì, ký hiệu biến trở, các loại như biến trở 5k, 10k, 50k, 100k, biến trở 3 chân, cả cách đo biến trở cũng như biến trở để làm gì. Bài viết này chia sẻ tất cả các kiến thức liên quan biến trở.

Nội Dung Chính

Biến Trở Là Gì?

Biến trở là gì? Nói đơn giản, biến trở là một loại điện trở mà giá trị của nó có thể thay đổi được theo ý muốn. Biến trở tiếng anh được gọi là “ potentiometer hay Rheostat “. Không giống điện trở cố định (fixed resistor) chỉ có một giá trị duy nhất, biến trở cho phép bạn điều chỉnh từ mức nhỏ nhất (thường là 0 ohm) đến mức tối đa được ghi trên thân, ví dụ như 5k, 10k, 50k, hay 100k ohm.

Biến trở thường được dùng để điều chỉnh dòng điện hoặc điện áp trong mạch, giúp kiểm soát các thiết bị như đèn, quạt, âm lượng loa, hay tốc độ động cơ. Với cấu tạo đơn giản nhưng linh hoạt, nó xuất hiện khắp nơi từ mạch điện gia dụng đến hệ thống công nghiệp phức tạp.

Các núm xoay chỉnh âm lượng của loa, chỉnh sáng tối của đèn, chỉnh tốc độ quạt là một trong những ứng dụng thực tế nhất của biến trở trong đời sống hằng ngày.

Ký Hiệu Biến Trở là gì trong mạch điện

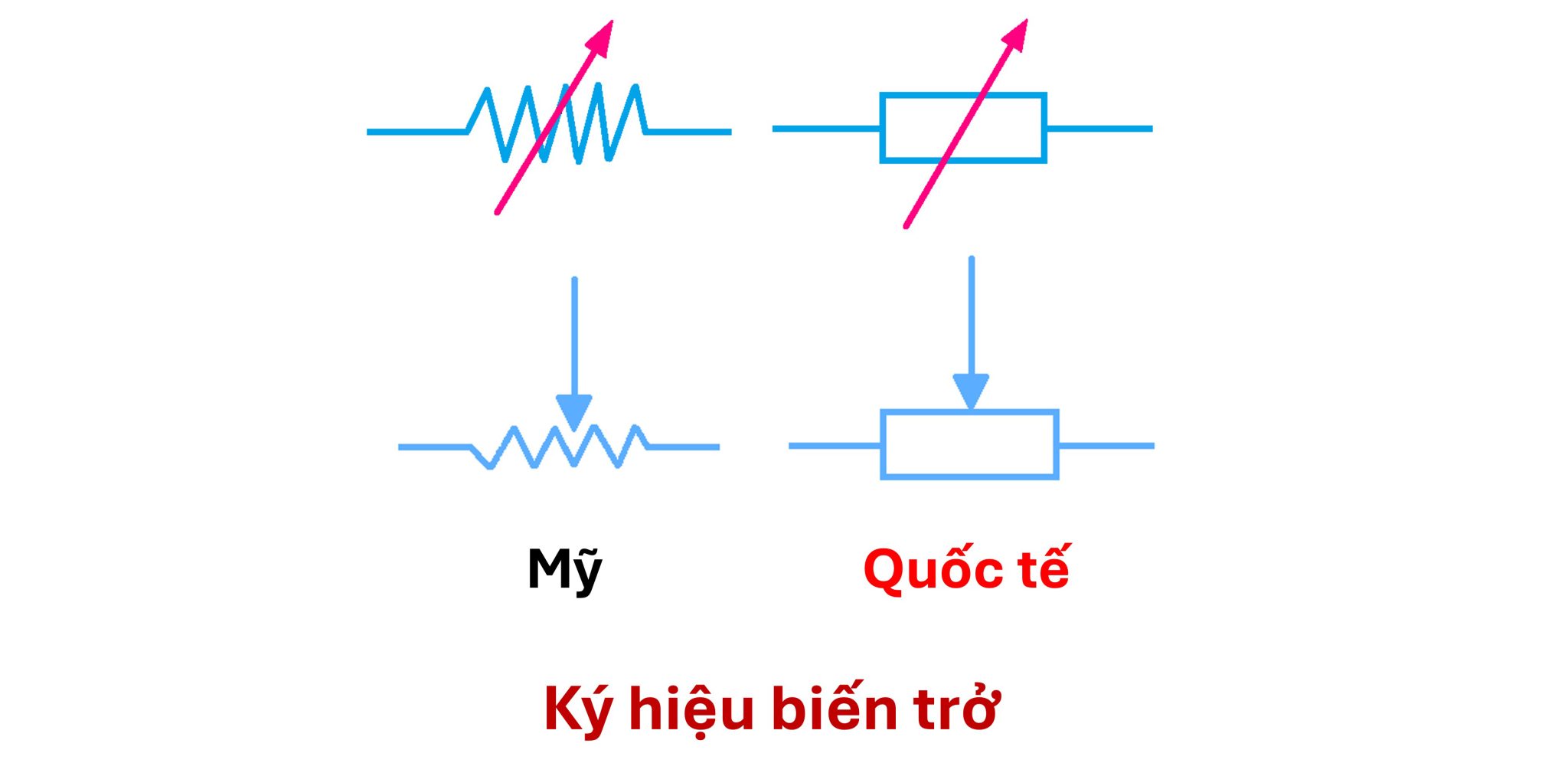

Ký hiệu biến trở là điều bạn cần biết để đọc hiểu sơ đồ mạch điện. Trong tài liệu kỹ thuật, biến trở được biểu thị bằng một hình chữ nhật (đại diện cho điện trở) với một mũi tên chéo qua hoặc một đường cong có điểm điều chỉnh ở giữa. Dưới đây là các dạng phổ biến:

Ký hiệu cơ bản: Một hình chữ nhật với mũi tên chéo qua hoặc mũi tên đi vào, thể hiện khả năng thay đổi điện trở.
Ký hiệu biến trở 3 chân: là có hai chân 2 đầu và 1 chân chạy hay còn gọi là chân biến đổi điện trở.

Ký hiệu biến trở quốc tế và Mỹ có phần khác nhau trên các tài liệu kỹ thuật. Một phần do trước giờ Mỹ đều dùng các chuẩn riêng của mình mà không theo các tiêu chuẩn chung như họ hay dùng đơn vị độ F thay vì độ C như quốc tế thường dùng.

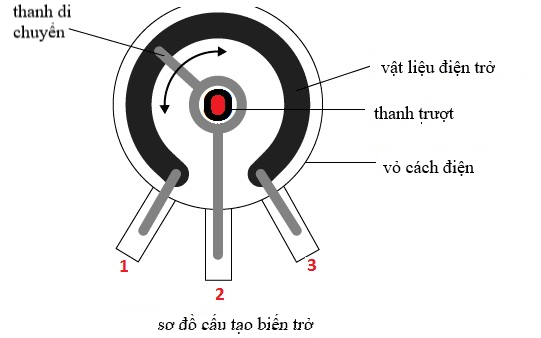

Cấu tạo biến trở

Về cấu tạo thì biến trở khá đơn giản:

Cuộn dây điện trở hình vòng cung cố định làm bằng carbon (than chì), hợp kim niken-crom, hoặc màng kim loại.
Con chạy tiếp xúc với cuộn dây, nó di chuyển dọc theo cuộn dây khi xoay núm bên ngoài.
Chân kết nố thường có 3 chân: hai đầu cuộn dây cố định ( 1-3 )và 1 dây chạy của núm xoay ( 2 ).

Nguyên lý hoạt động của biến trở

Nguyên lý hoạt động của biến trở khá đơn giản: nó thay đổi giá trị điện trở bằng cách di chuyển con chạy trên cuộn dây điện trở. Khi xoay núm xoay, con chạy trượt dọc theo cuộn dây, chia nó thành hai phần có điện trở khác R12 và R23). Tổng R12 + R23 luôn luôn bằng R13 và bằng giá trị tối đa của biến trở (như 10k ohm). Sự thay đổi vị trí con chạy làm thay đổi dòng điện hoặc điện áp trong mạch, tùy cách nối (nối tiếp, song song, hay chia áp).

Sơ đồ chân biến trở

Đối với biến trở 3 chân thì sơ đồ chân biến trở gồm: A – W – B.

Trong đó:

AB là tổng trở
AB = AW + WB
AW = AB – WB
WB = AB – WA

Ví dụ biến trở 10K ohm thì:

AB luôn luôn = 10k ohm
AW = 3K ohm
WB = 10-3 = 7K ohm

Các giá trị này là bất di bất dịch nếu sai thì chứng tỏ biến trở có vấn đề hoặc sai số quá lớn.

Các Loại Biến Trở Phổ Biến: 5k, 10k, 50k, 100k

Biến trở có nhiều mức giá trị khác nhau, được ghi bằng đơn vị ohm (Ω). Các loại phổ biến như biến trở 5k, 10k, 50k, 100k, 500k chỉ giá trị tối đa mà nó có thể đạt được. Cụ thể:

Biến trở 5k: Điện trở thay đổi từ 0 đến 5.000 ohm. Thường dùng trong mạch nhỏ, điều chỉnh đèn LED hoặc quạt mini.
Biến trở 10k: Từ 0 đến 10.000 ohm, phổ biến trong ampli, loa, hoặc mạch điều khiển tốc độ đơn giản.
Biến trở 50k: Từ 0 đến 50.000 ohm, hay gặp trong các thiết bị cần dải điều chỉnh rộng hơn, như hệ thống âm thanh lớn.
Biến trở 100k: Từ 0 đến 100.000 ohm, dùng trong ứng dụng chuyên sâu như mạch điện tử phức tạp hoặc công nghiệp.
Biến trở 500k: Từ 0 đến 500.000 ohm, tương tự như biến trở 100 ohm nhưng giá trị lớn nhất là 500 ohm.

Số “k” ở đây nghĩa là kilô ohm (1k = 1.000 ohm). Khi chọn biến trở, bạn cần xác định phạm vi điều chỉnh phù hợp với thiết bị của mình.

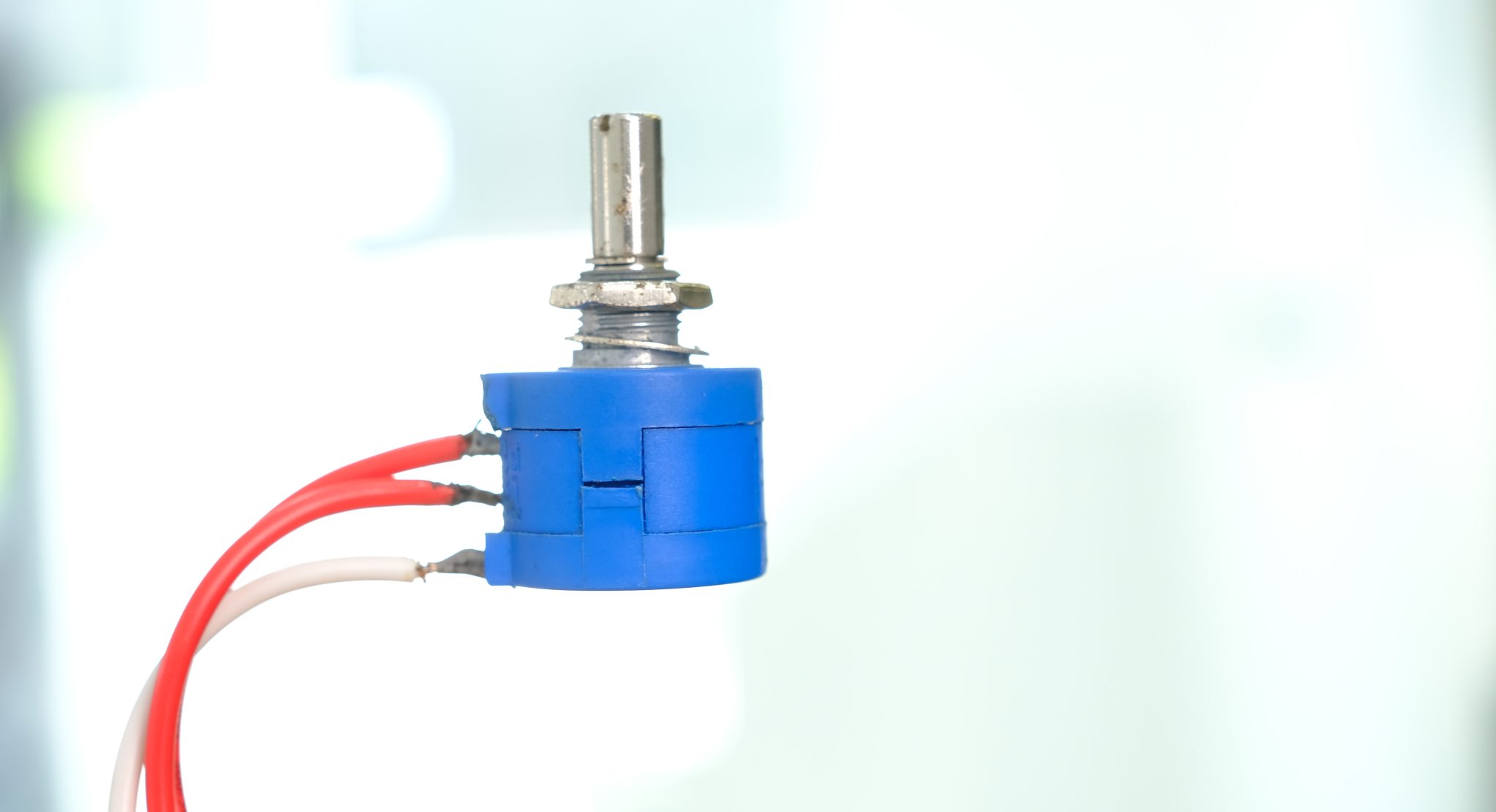

Biến Trở 3 Chân – Loại Phổ Biến Nhất

Biến trở 3 chân là loại biến trở được dùng nhiều nhất nhờ tính linh hoạt và dễ sử dụng. Nó có 3 cực:

Hai chân cố định: Nối vào hai đầu của cuộn dây điện trở, giá trị giữa hai chân này luôn bằng giá trị cố định, lớn nhất.(ví dụ 10k ohm).
Chân con chạy: Nằm giữa, di chuyển để thay đổi điện trở giữa nó và hai chân còn lại.

Cách hoạt động: Khi xoay núm hoặc trượt con chạy, giá trị điện trở giữa chân con chạy và một trong hai chân cố định sẽ thay đổi từ 0 đến mức tối đa.
Ứng dụng: Điều chỉnh âm lượng loa, độ sáng đèn, hoặc tốc độ quạt.

Biến trở 3 chân thường nhỏ gọn, dễ lắp vào mạch, là lựa chọn lý tưởng cho cả người mới học và kỹ thuật viên chuyên nghiệp.

Cách Đo Biến Trở – Hướng Dẫn Chi Tiết

Cách đo biến trở không khó, nhưng bạn cần một đồng hồ vạn năng (VOM) và làm đúng bước để kiểm tra xem nó còn hoạt động tốt hay không. Dưới đây là hướng dẫn đơn giản:

Chuẩn bị: Chọn thang đo ohm (Ω) trên đồng hồ vạn năng, phù hợp với giá trị biến trở (ví dụ: thang 20k cho biến trở 10k). Đối với đồng hồ vạn năng điện tử thì sẽ tự động nhận giá trị điện trở.
Đo hai chân cố định: Đặt hai que đo vào hai chân ngoài cùng của biến trở 3 chân. Giá trị hiển thị phải bằng giá trị tối đa (như 10k ohm). Nếu không đúng, biến trở có thể bị hỏng.
Đo chân con chạy: Giữ một que ở chân cố định, que còn lại đặt vào chân giữa (con chạy). Xoay núm vặn, giá trị ohm sẽ thay đổi từ 0 đến tối đa. Lặp lại với chân cố định còn lại.
Kiểm tra lỗi: Nếu xoay mà giá trị không đổi hoặc nhảy lung tung, biến trở đã bị đứt mạch hoặc hỏng con chạy.

Mẹo nhỏ: Xác định chân chạy. Nếu không biết chân nào chân chạy thì

Đo bất kỳ 2 chân của biến trở. Sau đó xoay núm vặn. Xem giá trị trên VOM. Nếu khi xoay mà không thay đổi giá trị thì đây là hai chân cố định. Chân còn lại là chân chạy.
Trường hợp khi xoay núm vặn thì VOM thay đổi giá trị thì 1 trong hai chân là chân chạy. Khi đó, lần lượt giữ 1 chân và đo 2 chân còn lại. Hai chân nào có giá trị lớn nhất là chân cố định. Chân có giá trị nhỏ là chân chạy.

Biến trở dùng để làm gì?

Biến trở không chỉ là linh kiện điện tử trong kỹ thuật mà còn mang lại giá trị thực tiễn lớn:

Gia dụng: Điều chỉnh độ sáng đèn ngủ, âm lượng tivi, tốc độ quạt trần.
Công nghiệp: Kiểm soát tốc độ động cơ qua biến tần, điều chỉnh máy móc trong sản xuất.
Điện tử: Tinh chỉnh mạch trong ampli, bo mạch máy tính, hoặc đồ chơi điện tử.

Nhờ tính linh hoạt, biến trở giúp tiết kiệm chi phí và tăng hiệu quả vận hành.

Lưu Ý Khi Chọn Và Sử Dụng Biến Trở

Chọn đúng giá trị: Nếu cần điều chỉnh nhỏ, chọn 5k hoặc 10k; nếu cần phạm vi lớn, dùng 50k hoặc 100k.
Công suất: Đừng dùng biến trở nhỏ cho tải lớn (như động cơ công suất cao), dễ cháy.
Bảo trì: Lau sạch bụi trên con chạy để tránh đo sai hoặc hỏng mạch.

Hy vọng qua bài viết này, anh em đã hiểu rõ biến trở là gì, từ ký hiệu biến trở, các loại như 5k, 10k, 50k, 100k, biến trở 3 chân, và cách đo biến trở. Là một chuyên gia kỹ thuật, tôi muốn anh em thấy rằng biến trở không chỉ là linh kiện khô khan mà còn rất gần gũi, hữu ích. Nếu anh em cần thêm thông tin hay cách ứng dụng cụ thể, cứ hỏi mình qua zalo 0937.27.55.66, mình sẵn sàng chia sẻ kinh nghiệm thực chiến!
