Cách đo dòng 4-20mA bằng đồng hồ vạn năng đúng kỹ thuật

Trong công nghiệp, cách đo dòng 4-20mA bằng đồng hồ vạn năng là nhu cầu rất thực tế khi đi hiện trường: không có thiết bị chuyên dụng, cần kiểm tra nhanh tín hiệu có hay không.

Nhưng nếu đo sai cách → mất tín hiệu, PLC báo lỗi, thậm chí gián đoạn hệ thống.

Bài này sẽ hướng dẫn đúng kiểu dân kỹ thuật: đo được ngay – không sai – không lý thuyết lan man.

Khi nào cần đo 4-20mA bằng đồng hồ vạn năng?

Bạn sẽ gặp tình huống này rất thường:

• PLC không nhận tín hiệu
• Nghi cảm biến hỏng
• Không có calibrator bên cạnh
• Cần kiểm tra nhanh ngoài hiện trường

👉 Lúc này, đồng hồ vạn năng là công cụ “chữa cháy” hiệu quả.

Nguyên tắc quan trọng nhất: đo dòng = mắc nối tiếp

Khác với đo điện áp (kẹp song song), đo dòng 4–20mA:

❗ Bắt buộc phải “chèn” đồng hồ vào mạch (mắc nối tiếp)

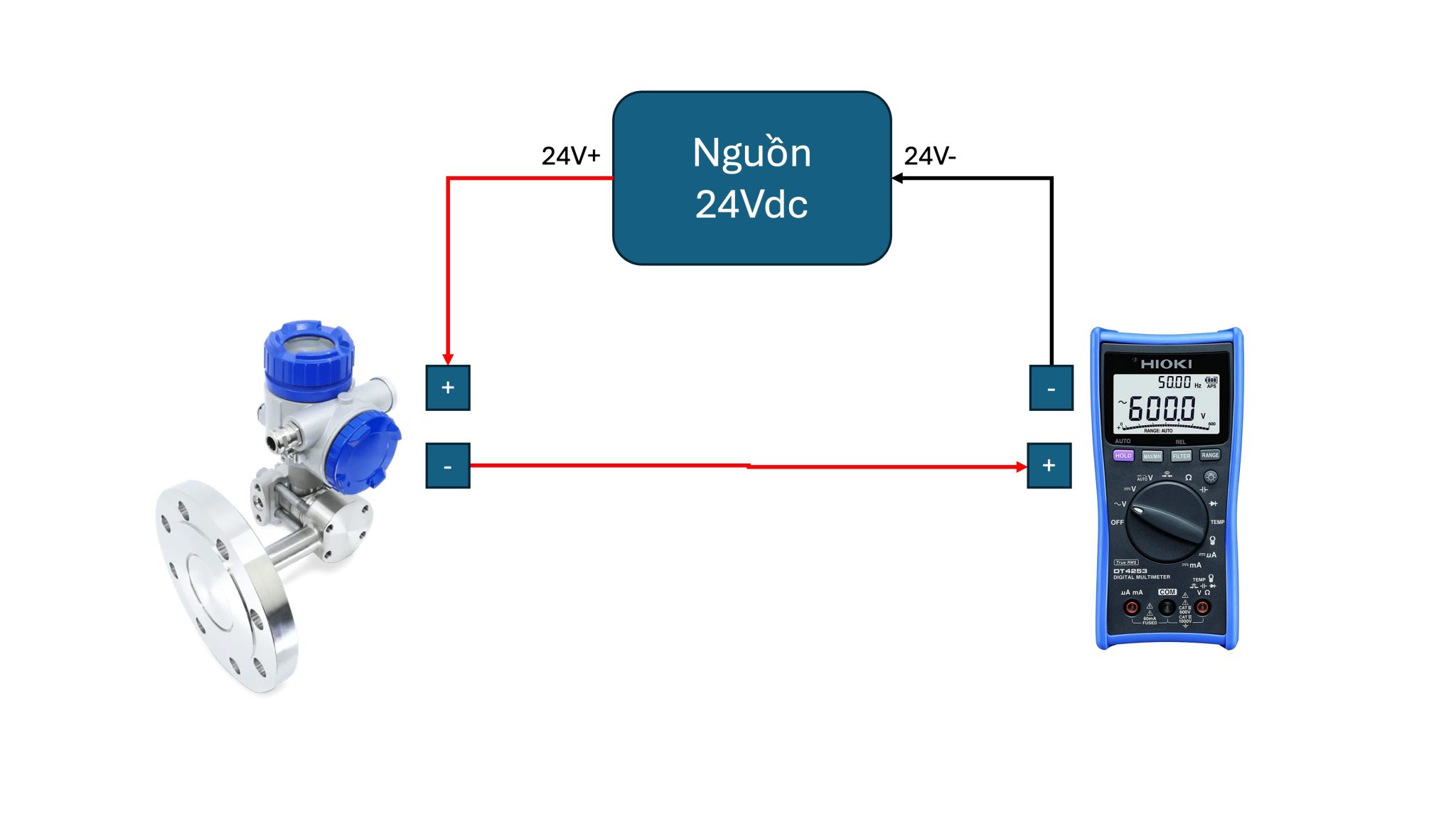

👉 Cách đấu chuẩn:

• Nguồn +24Vdc → cảm biến (transmitter) – chân Dương ( + )
• Cảm biến chân Âm ( – ) → đồng hồ (mA) que Dương ( + )
• Đồng hồ que Âm ( – ) → 0V nguồn 24Vdc

👉 Viết gọn:

+24V → Sensor → Multimeter (mA) → 0V ( 24V- )

Các bước đo thực tế (làm được ngay)

Bước 1: Chỉnh đồng hồ vạn năng

• Chọn thang DC mA
• Cắm que Dương đúng cổng mA (không cắm nhầm V/Ω) và COM

Bước 2: Ngắt loop tại 1 điểm

• Tháo 1 dây giữa: Sensor ↔ PLC

hoặc Sensor ↔ nguồn

Bước 3: Chèn đồng hồ vào

• Que đỏ → phía sensor
• Que đen → phía còn lại

👉 Tức là: đồng hồ trở thành 1 phần của mạch

Bước 4: Đọc giá trị

Kiểm tra cảm biến tại các giá trị:

• 4 mA → 0%
• 12 mA → 50%
• 20 mA → 100%

⚠️ Sai lầm nguy hiểm khi đo 4-20mA

❌ Đo song song (giống đo điện áp)

→ Không đo được, có thể làm sai hệ thống

❌ Cắm nhầm jack V/Ω

→ Không đo được, dễ gây hiểu nhầm là mất tín hiệu

❌ Nghĩ rằng “cứ đo là đúng”

→ Đây là sai lầm lớn nhất (xem phần dưới)

Case thực tế: đo bằng đồng hồ vs thiết bị chuẩn

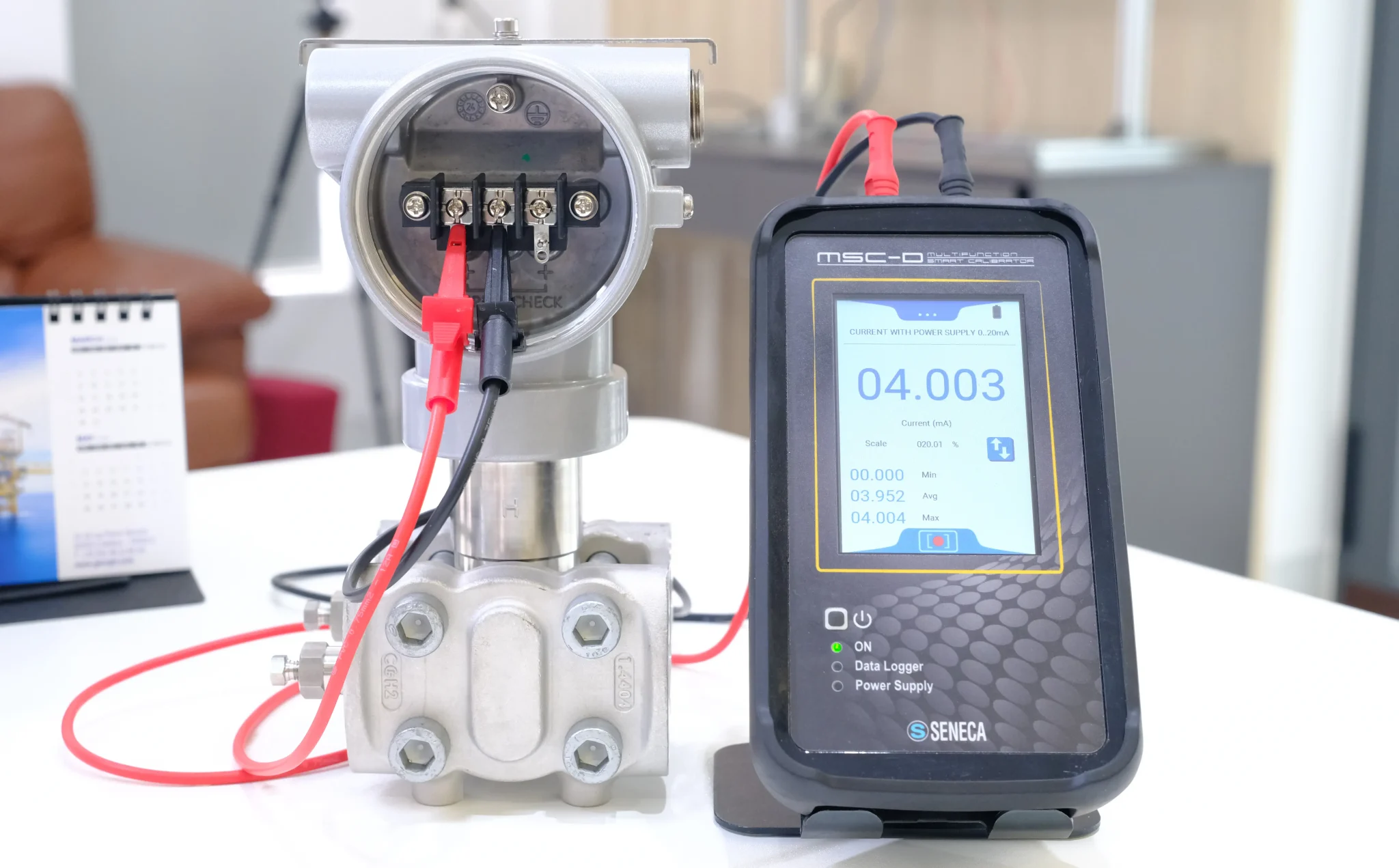

🔹 Đo bằng thiết bị chuẩn

• Giá trị: 4.000 ~4.003mA (chuẩn)
• Cắm trực tiếp 2 que đo của đồng hộ hiệu chuẩn vào cảm biến mà không cần cấp nguồn 24Vdc riêng biệt.

Chúng ta thấy rằng đối với thiết bị hiệu chuẩn 4-20mA chuẩn đọc trực tiếp từ cảm biến và sai số rất thấp. Thiết bị này phù hợp cho hiệu chuẩn.

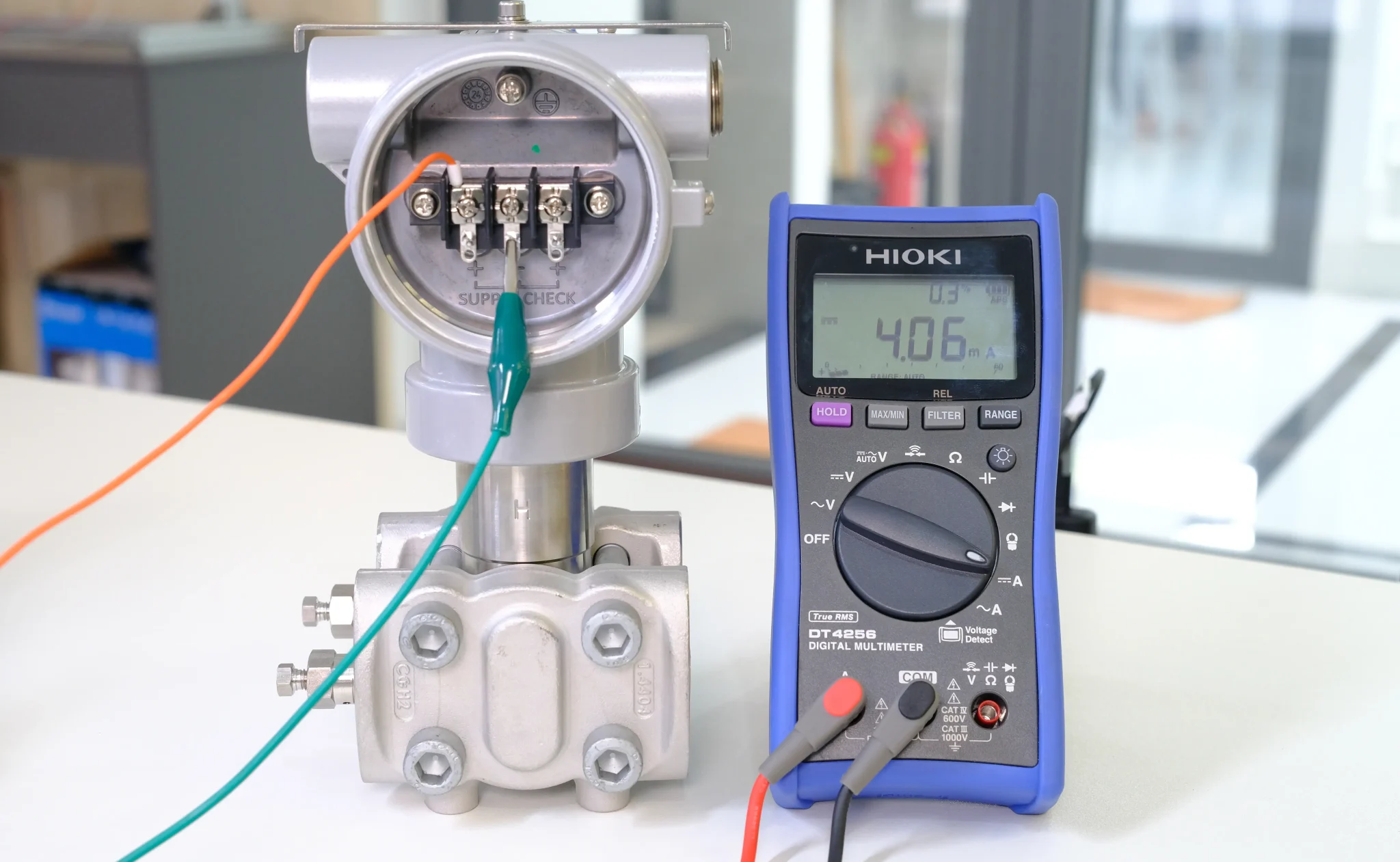

🔹 Đo bằng đồng hồ vạn năng

• Giá trị: ~4.06 mA
• Lệch ~1.5%

Độ sai lệch 1,5% khá cao tuy nhiên đây là giải pháp tối ưu nhất khi mà không có một thiết bị hiệu chuẩn chuyên dụng.
🔥Điều quan trọng (phải hiểu)

• Đồng hồ vạn năng giúp bạn biết có tín hiệu – nhưng không đảm bảo tín hiệu đó đúng

Vì sao lại lệch?

• Sai số thiết kế của đồng hồ (~0.5–1%)
• Điện trở nội
• Tiếp điểm đo
• Nhiễu môi trường

Khi nào dùng đồng hồ vạn năng là đủ?

👉 Phù hợp khi:

• Kiểm tra có tín hiệu hay không
• Troubleshoot nhanh
• Kiểm tra sơ bộ

Khi nào KHÔNG nên dùng?

👉 Không đủ khi:

• Hiệu chuẩn hệ thống
• Commissioning
• Nghi ngờ sai số
• Làm dự án yêu cầu độ chính xác

Giải pháp nâng cao (không bắt buộc) – dùng máy hiệu chuẩn 4-20mA chuyên dụng

Trong thực tế, để tránh phải tháo dây và đảm bảo độ chính xác, kỹ sư thường dùng:

• Seneca TEST-4
• Seneca MSC-D

👉 Ưu điểm:

• Phát tín hiệu chuẩn 4–20mA
• Kiểm tra toàn bộ loop
• Không phụ thuộc cảm biến

Thiết bị này dành cho ai?

• Kỹ sư bảo trì nhà máy
• Tích hợp hệ thống (SI)
• Nhà thầu automation
• Người thường xuyên làm commissioning

Tại sao đồng hồ đo dòng 4-20mA chuyên dụng giá cao hơn đồng hồ vạn năng?

• Độ chính xác cao (chuẩn hiệu chuẩn)
• Tạo được tín hiệu (không chỉ đo)
• Ổn định, không bị nhiễu
• Dùng để kiểm tra hệ thống, không chỉ “xem số”

Khi nào không cần mua thiết bị này?

• Chỉ kiểm tra tín hiệu cơ bản
• Không yêu cầu độ chính xác cao
• Không làm commissioning
