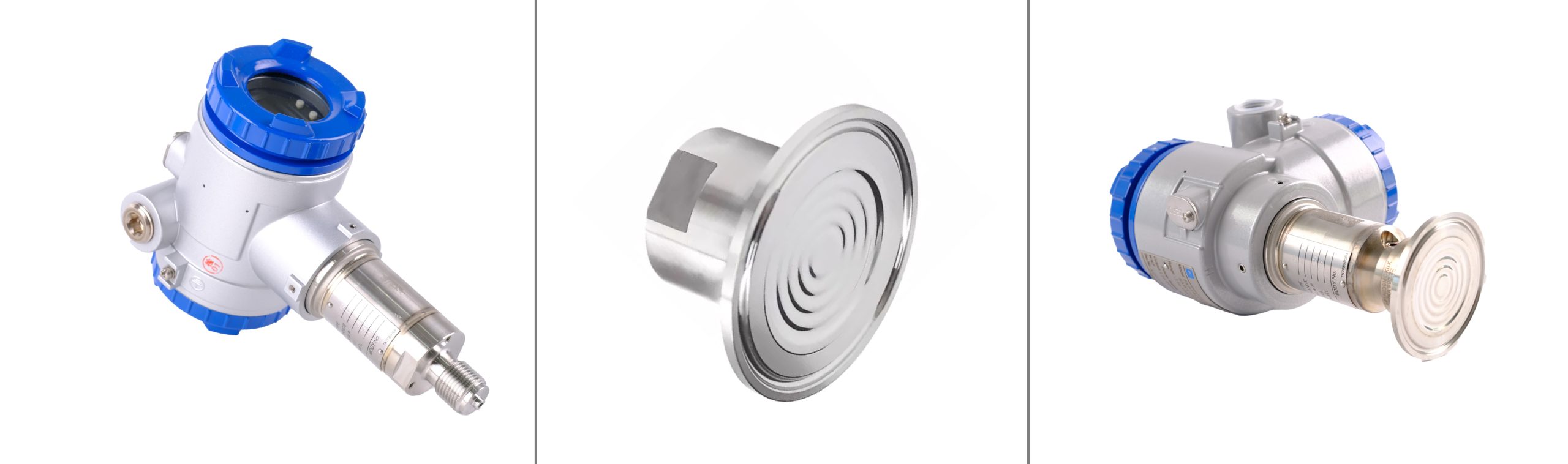

Cảm biến áp suất màng FKP là sự kết hợp giữa cảm biến áp suất FKP tiêu chuẩn có kết nối ren và các loại màng như Clamp, mặt bích, hoặc màng có dây kéo dài. Mục đích của việc kết hợp màng vào cảm biến FKP nhằm ngăn chặng sự xâm phạm của môi chất vào bên trong cảm biến. Điều này giúp cảm biến đạt chuẩn vi sinh trong thực phẩm, dược phẩm, thuốc và chống sự xâm nhập trong ngành hóa chất.
Phân biệt cảm biến áp suất màng
Dù cùng một chức năng, ứng dụng, tín hiệu ngõ ra và cả kết nối nhưng cảm biến áp suất màng FKP sẽ khác với loại cảm biến áp suất màng tiêu chuẩn. Sự khác biệt thể hiện từ hình dáng bên ngoài cho đến cấu trúc bên trong.

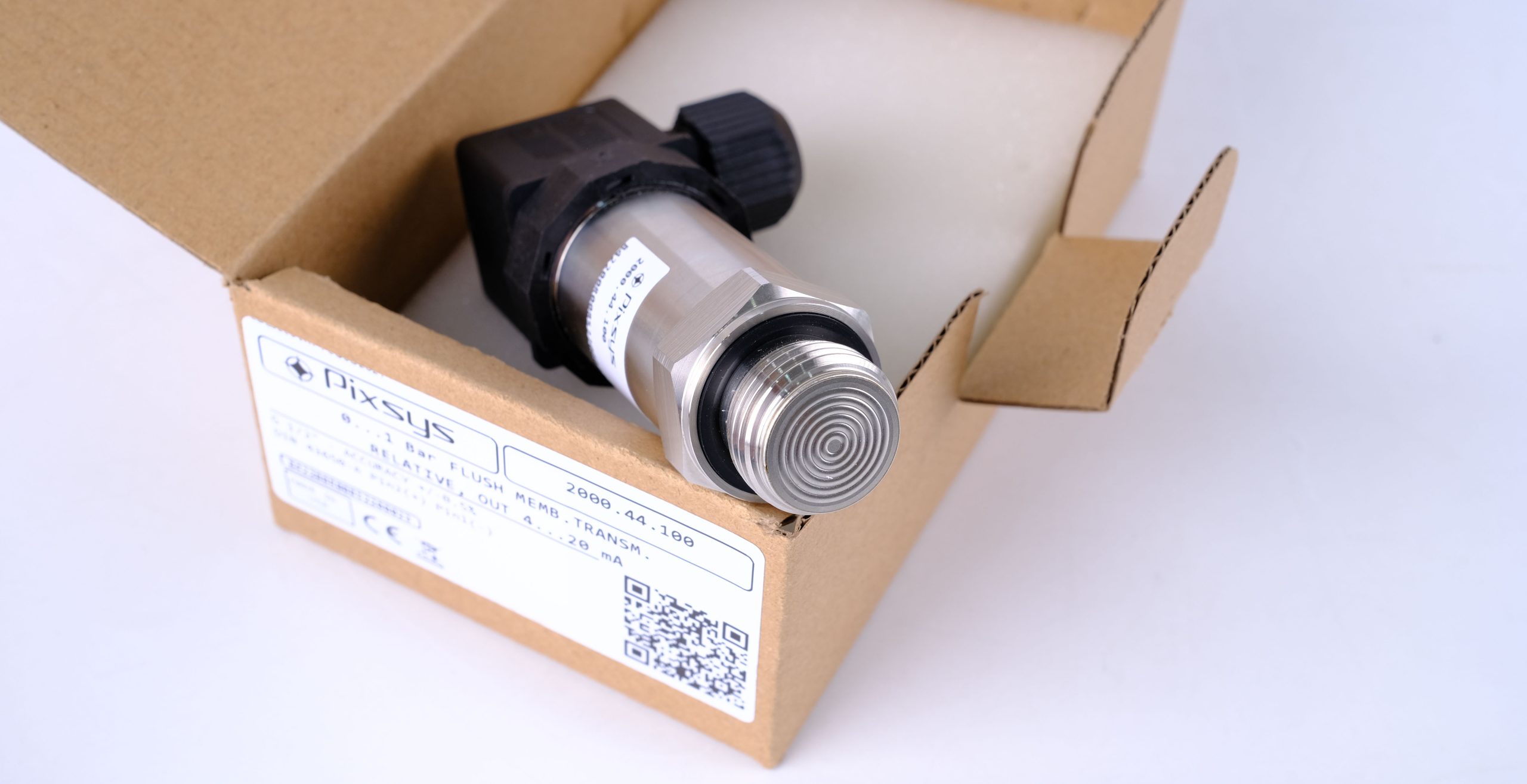

Cảm biến áp suất màng tiêu chuẩn
Cảm biến áp suất màng tiêu chuẩn sẽ có thiết kế tương tự một cảm biến áp suất nước thông thường nhưng có một lớp màng mỏng bên dưới ren kết nối.
Mình lấy ví dụ cảm biến áp suất màng PPS-10BR-513A1 (0..10 Bar) sẽ có tín hiệu ngõ ra 4-20mA, kết nối ren G1/2, sai số 0,5% và chịu được nhiệt độ max 85oC.
Loại cảm biến áp suất màng tiêu chuẩn này có:
- Thiết kế nhỏ gọn.
- Tín hiệu ngõ ra 4-20mA
- Sai số tiêu chuẩn 0,5%.
- Không có màn hình hiển thị và không thể thay đổi áp suất tương ứng 4-20mA.
- Kết nối ren G1/2 hoặc G1”tiêu chuẩn.
- Nhiệt độ làm việc lớn nhất 85oC
Cảm biến áp suất màng tiêu chuẩn này phù hợp cho các ứng dụng cơ bản như đo áp suất nước RO – nước cất mà không cần độ chính xác cao, cũng như các chức năng hiệu chuẩn áp suất tương ứng với tín hiệu ngõ ra.

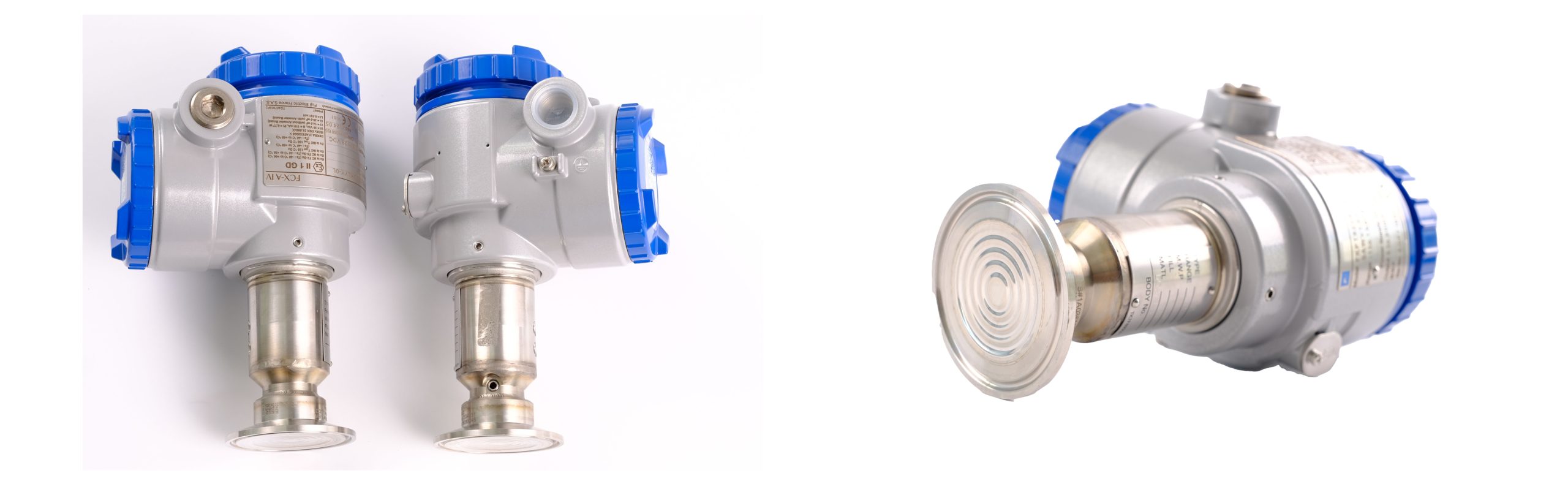

Cảm biến áp suất màng FKP
Cảm biến áp suất màng FKP sở hữu khả năng điều chỉnh dãy đo áp suất trong thang áp suất làm việc tương ứng với 4-20mA mà không làm ảnh hưởng tới sai số. Một cảm biến áp suất 0-30 bar tương ứng 4-20mA, dễ dàng điều chỉnh thành 0-16 bar tương ứng 4-20mA mà vẫn giữ sai số 0,1% trên toàn dãy đo.
Việc hiệu chỉnh thông qua màn hình hiển thị của cảm biến áp suất FKP hoặc Handheld HART của bất kỳ hãng nào trên thế giới.
Cảm biến áp suất màng FKP cho chúng ta nhiều tùy chọn kết nối khác nhau:
- Ren
- Clamp, SMS, nut union, sanitary

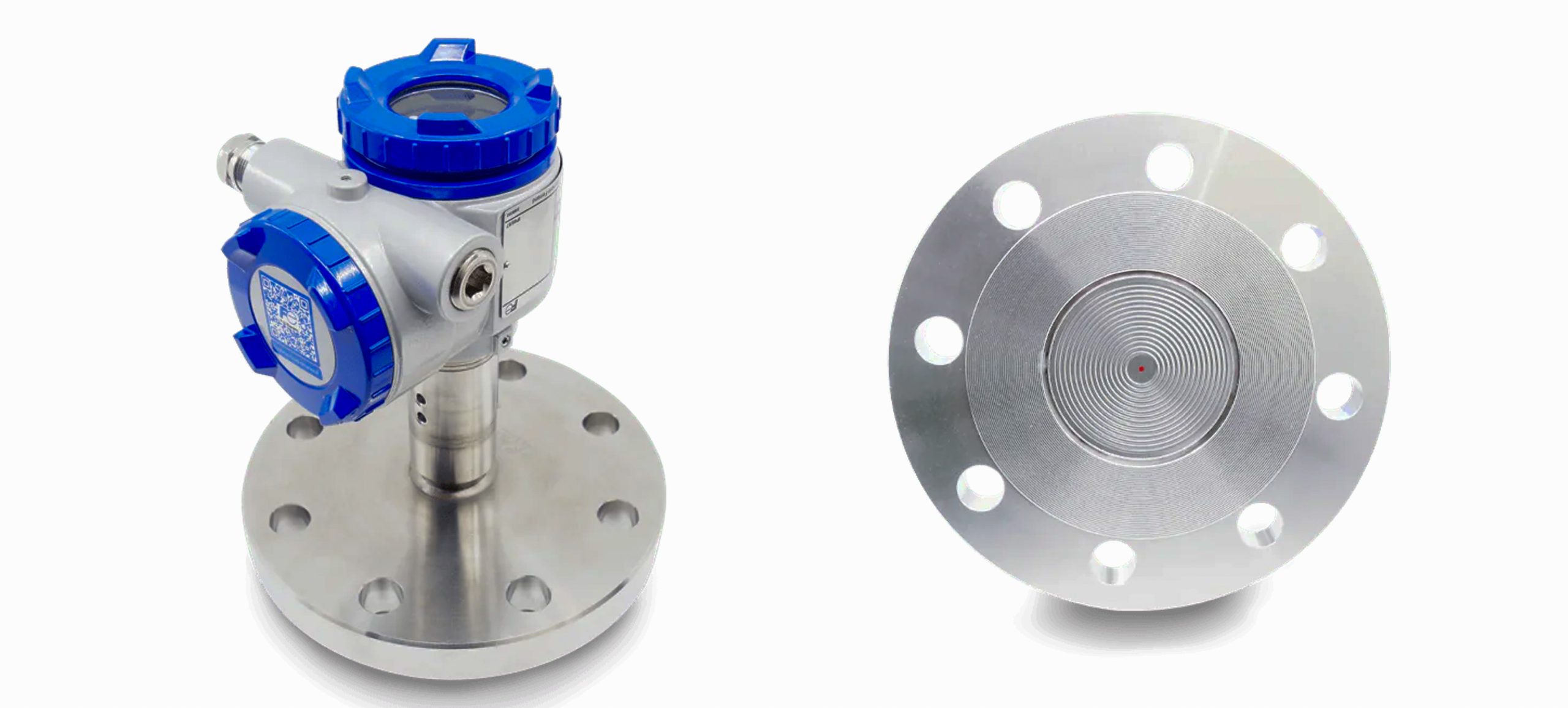

- Mặt bích Flange DN50 PN40, DN80 PN40, DN100 PN40
- Capilary tiêu chuẩn 2m + Flange DN80 PN40 hoặc Clamp DN50
Màn hình hiển thị áp suất, tín hiệu ngõ ra 4-20mA. Ngoài ra chức năng chính quan trọng nhất chính là hiệu chuẩn thang đo áp suất bất kỳ cho ra tín hiệu 4-20mA.
Cảm biến áp suất màng FKP có các đặc điểm:
- Vật liệu màng bằng 316L SS
- Kết nối tùy chọn
- Màn hình hiển thị LCD – 5 digital
- Sai số 0,1%
- Nhiệt độ làm việc -40…+100oC
- Cài đặt thay đổi áp suất bằng phím trên màn hình hoặc chuẩn HART
- Tùy chọn phòng nổ Ex-ia, Ex-d
Như vậy, so sánh giữa hai loại cảm biến áp suất màng tiêu chuẩn và cảm biến áp suất màng FKP thì không có quá nhiều khác biệt về thông số. Điểm khác biệt là màn hình hiển thị, sai số, kết nối và nhiệt độ làm việc.
Thật ra sự khác biệt nhiều nằm ở bên trong của hai thiết bị. Về kiểu dáng FKP có kích thước lớn hơn rất nhiều so với loại tiêu chuẩn. Housing và lớp màng cũng có sự khác biệt nhau rất lớn giúp chống va đập từ bên ngoài.
Ưu điểm cảm biến áp suất màng FKP
- Độ chính xác cao: Cảm biến FKP có độ chính xác rất cao với sai số 0,1% trên toàn dãy đo áp suất, đảm bảo các phép đo chính xác trong nhiều ứng dụng.
- Độ bền: Được chế tạo từ vật liệu chất lượng cao tiêu chuẩn 316L hoặc 316L + mạ vàng,
- Cảm biến FKP có khả năng chịu được áp suất quá áp từ 1.6 đến 10 lần áp suất làm việc tùy theo dãy đo
- Khả năng chịu nhiệt độ cao tiêu chuẩn 100oC và max 300oC cho loại capilary, rung động và các tác động môi trường khác.
- Tiêu chuẩn cấp bảo vệ IP66 – 67 và type 4x
- Tùy chọn tiêu chuẩn làm sạch khi dùng cho môi trường Oxygen trong suốt quá trình sản xuất và vệ sinh trước khi xuất xưởng.
- Khả năng chịu hóa chất: Màng cảm biến thường được làm bằng vật liệu không gỉ hoặc các vật liệu chống ăn mòn khác, giúp cảm biến hoạt động tốt trong môi trường có hóa chất.
- Đa dạng mẫu mã: Cảm biến FKP có nhiều mẫu mã khác nhau với màn hình hiển thị kiểu Đứng hoặc Ngang, phù hợp với nhiều vị trí đo khác nhau.
- Tín hiệu đầu ra đa dạng: Cung cấp nhiều loại tín hiệu đầu ra như 4-20mA, HART, giúp dễ dàng kết nối với các hệ thống điều khiển.
Nhược điểm cảm biến áp suất màng FKP
- Giá thành cao
- Thời gian nhập hàng lâu
Các ứng dụng cảm biến áp suất màng FKP
Ngành công nghiệp thực phẩm và dược phẩm:
- Đo áp suất trong quá trình lên men, thanh trùng.
- Đo áp suất trong các bể chứa, bồn chứa.
- Đo áp suất trong các hệ thống đường ống dẫn chất lỏng.
Ngành hóa chất:
- Đo áp suất trong các phản ứng hóa học.
- Đo áp suất trong các bể chứa hóa chất.
- Đo áp suất trong các hệ thống đường ống dẫn hóa chất.
Ngành xử lý nước thải:
- Đo áp suất trong các bể chứa nước thải.
- Đo áp suất trong các hệ thống bơm.
Ngành dầu khí:
- Đo áp suất trong các giếng dầu, khí.
- Đo áp suất trong các đường ống dẫn dầu, khí.
Ngành năng lượng:
- Đo áp suất trong các lò hơi, nồi hơi.
- Đo áp suất trong các hệ thống đường ống dẫn hơi.
Các ngành công nghiệp khác:
- Đo áp suất trong các hệ thống thủy lực, khí nén.
- Đo áp suất trong các thiết bị đo lường.
Cảm biến áp suất màng FKP được sử dụng rộng rãi trong các ngành công nghiệp cần độ chính xác cao, khả năng hiệu chỉnh thiết bị linh hoạt. Đối với các môi trường khắc nghiệt các loại cảm biến áp suất tiêu chuẩn không thể đáp ứng mà phải dùng loại chuyên dụng như FKP.
Tham khảo thêm: cảm biến áp suất màng của Dinel – Czech
Chúc anh em thành công !
