Cảm biến đo mức radar 80GHz là giải pháp đo mức không tiếp xúc dùng cho bồn chứa, bể nước, bể nước thải, bồn hóa chất, kênh hở, hố bơm, silo chất rắn và các hệ thống cần tín hiệu 4-20mA, HART hoặc Modbus RS485 đưa về PLC, bộ hiển thị, datalogger hoặc SCADA.
Trong thực tế, khách hàng không chỉ cần một cảm biến đo được khoảng cách. Điều quan trọng hơn là cảm biến phải phù hợp với chiều cao bồn, loại môi chất, điều kiện hơi/bọt/bụi, vật cản bên trong, kiểu lắp cơ khí và tín hiệu cần truyền về hệ thống điều khiển.
Flowline EchoBeam LR80 / LR81 / LR83 / LR85 là nhóm cảm biến đo mức radar 80GHz được thiết kế cho nhiều cấp ứng dụng khác nhau. LR80 phù hợp bồn nhỏ và ứng dụng cơ bản. LR81 phù hợp đa số bồn công nghiệp đến 30m. LR83 phù hợp bồn cần màn hình hiển thị tại chỗ. LR85 phù hợp silo cao, bồn lớn, bụi nặng, hóa chất khó hoặc môi trường có điện môi thấp.
Bảng chọn cảm biến radar Flowline LR80 / LR81 / LR83 / LR85
| Tiêu chí | LR80 | LR81 | LR83 | LR85 |
| Phân loại | General purpose | General purpose hoặc intrinsically safe | General purpose hoặc intrinsically safe | General purpose hoặc intrinsically safe |
| Môi chất đo | Chất lỏng hoặc chất rắn | Chất lỏng hoặc chất rắn | Chất lỏng hoặc chất rắn | Chất rắn hoặc chất lỏng |
| Ứng dụng chất lỏng | Bulk storage, day tank, skid/machine, IBC/drum, process tank, waste sump, bồn trung hòa, kênh hở, lift station, clarifier, canal, reservoir | Bulk storage, day tank, skid/machine, IBC/drum, process tank, waste sump, bồn trung hòa, kênh hở, lift station, clarifier, canal, reservoir | Bulk storage, process tank, waste sump, bồn trung hòa, kênh hở, clarifier, canal, reservoir | Terminal bulk storage, extreme process tank, môi chất điện môi thấp |
| Ứng dụng chất rắn | Silo nhỏ, bin, conveyor, transfer station, stockpile | Silo trung bình, bin, conveyor, transfer station, stockpile | Silo trung bình, bin, conveyor, transfer station, stockpile | Silo cao, stockpile, bụi nặng, vật liệu điện môi thấp |
| Dải đo | 10m với chất lỏng / 5m với chất rắn | 30m với chất lỏng / 15m với chất rắn | 30m với chất lỏng / 15m với chất rắn | 60m với chất rắn / 120m với chất lỏng |
| Tín hiệu output | 4-20mA | 4-20mA/HART, Modbus, SDI-12 | 4-20mA/HART, Modbus | 4-20mA/HART, Modbus |
| Màn hình hiển thị | Không | Không | Có | Có |
| Cấu hình | LevelTap App | LevelTap App | LevelTap App, nút nhấn | LevelTap App, nút nhấn |
| Kiểu đấu nối | Cable | Cable | Conduit | Conduit |
| Kết nối cơ khí | 1 1/2” NPT hoặc G | 1 1/2” NPT hoặc G | 1 1/2” NPT hoặc G | 3” NPT / M80x3 hoặc 3” ANSI / DIN80 gimbal flange |
| Nhiệt độ làm việc | -40…60°C | -40…80°C | -40…100°C | -40…120°C |
| Áp suất tối đa | 3 bar | 3 bar | 3 bar | 3 bar với ren hoặc áp suất khí quyển với flange |
| Vật liệu anten | PVDF | PVDF | PVDF | PFA |
| Gợi ý chọn nhanh | Bồn nhỏ, ứng dụng cơ bản, cần 4-20mA chi phí tốt | Model đa dụng cho bồn nước, nước thải, hóa chất, silo vừa, cần nhiều chuẩn tín hiệu | Bồn công nghiệp cần màn hình, nút nhấn, beam hẹp hơn | Silo cao, bồn lớn, bụi nặng, hóa chất khó, môi trường điện môi thấp |
Nhìn nhanh có thể chọn như sau: nếu cần radar 4-20mA cho bồn nhỏ, chọn LR80. Nếu cần model đa dụng cho bồn nước, nước thải, hóa chất hoặc silo vừa, chọn LR81. Nếu cần màn hình LCD và nút nhấn cài đặt tại chỗ, chọn LR83. Nếu cần đo silo cao, bồn lớn, bụi nặng hoặc hóa chất khó, chọn LR85.
Khi nào nên dùng cảm biến đo mức radar 80GHz?
Cảm biến đo mức radar 80GHz phù hợp khi cần đo mức liên tục mà không muốn cảm biến tiếp xúc trực tiếp với chất lỏng hoặc chất rắn trong bồn. Thiết bị được lắp trên đỉnh bồn hoặc cách bề mặt chất lỏng – chất rắn, phát sóng radar xuống bề mặt vật liệu và tính toán khoảng cách để xác định mức.
Radar 80GHz thường được chọn trong các trường hợp:
- Cần đo mức không tiếp xúc.
- Cần tín hiệu 4-20mA đưa về PLC hoặc bộ hiển thị.
- Cần Modbus RS485 để giám sát nhiều bồn.
- Bồn chứa hóa chất, nước thải, bùn hoặc chất dễ bám bẩn.
- Bồn cao, silo cao hoặc khoảng cách đo lớn.
- Bên trong bồn có hơi, bọt, bụi hoặc bề mặt dao động.
- Cần beam hẹp để hạn chế ảnh hưởng bởi vật cản trong bồn.
- Cảm biến lắp ngoài trời, khu vực ẩm, hố bơm hoặc trạm xử lý nước thải.
- Cần cấu hình bằng Bluetooth, hạn chế thao tác trực tiếp trên đỉnh bồn.
Với ứng dụng đơn giản, bồn thấp, môi trường sạch và yêu cầu chi phí thấp, cảm biến siêu âm vẫn là lựa chọn phù hợp. Tuy nhiên, khi bồn cao hơn, môi trường khó hơn hoặc cần tín hiệu ổn định hơn, radar 80GHz là giải pháp đáng cân nhắc.
Đối với một số ứng dụng đặc thù như bụi mịn, bột mịn, xi măng … thì cảm biến đo mức radar dẫn hướng loại dây tiếp xúc lại là phương án tối ưu nhất. Anh em có thể xem tại: https://huphaco.vn/cam-bien-do-muc-radar/
Riêng trong bài này, Hưng Phát tập trung vào dòng radar 80GHz Flowline LR80 / LR81 / LR83 / LR85 cho các ứng dụng đo 10m, 30m đến 120m.
Flowline LR80 – cảm biến radar 80GHz cho bồn nhỏ
Flowline LR80 phù hợp cho các bồn nhỏ, bồn nước, bồn hóa chất, IBC, drum, sump hoặc các ứng dụng đo mức cơ bản cần tín hiệu 4-20mA đưa về PLC, bộ hiển thị hoặc tủ điều khiển.
LR80 có dải đo tới 10m với chất lỏng và 5m với chất rắn. Thiết bị sử dụng vật liệu anten PVDF, output 4-20mA, kiểu đấu nối bằng cable và cấu hình bằng LevelTap App.
Điểm mạnh của LR80 là đơn giản, gọn, dễ dùng và phù hợp cho các ứng dụng cần radar 80GHz nhưng vẫn muốn tối ưu chi phí. Đây là lựa chọn phù hợp khi khách hàng muốn thay cảm biến siêu âm bằng radar trong các bồn nhỏ hoặc ứng dụng không quá phức tạp.
LR80 phù hợp cho:
- Bồn nước nhỏ.
- Đo mức cửa sông, đập thủy điện
- Bồn hóa chất nhỏ.
- Bể xử lý.
- Waste sump.
- IBC hoặc drum.
- Bồn nhựa, bồn composite, bồn FRP.
- Ứng dụng cần tín hiệu 4-20mA đơn giản.

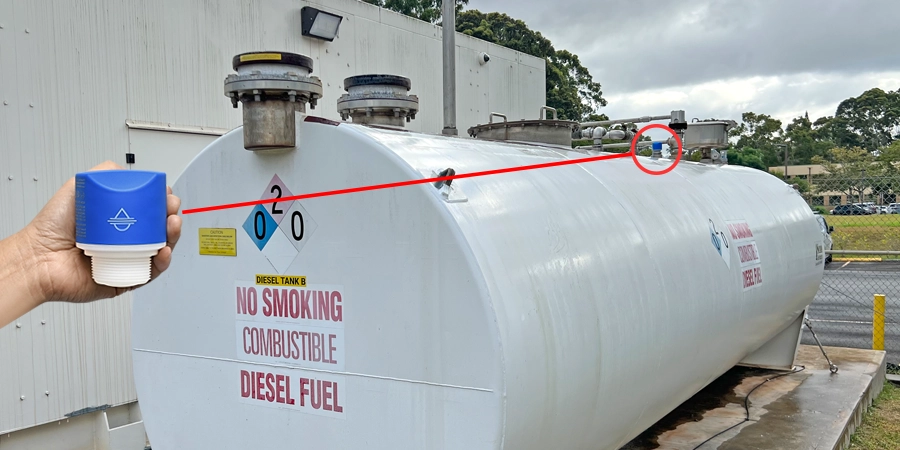

Đối với đo mức dầu anh em có thể kết hợp với màn hình hiển thị mức dầu hiển thị đơn vị m, mm, %, m3, lít … : https://huphaco.vn/bo-hien-thi-muc-dau/
Flowline LR81 – cảm biến radar 30m đa dụng cho bồn và nước thải
Flowline LR81 là model đa dụng nhất trong nhóm LR80 / LR81 / LR83 / LR85. Thiết bị phù hợp cho nhiều ứng dụng công nghiệp như bồn chứa, bể nước thải, hố bơm, trạm bơm, lift station, kênh hở, reservoir, silo trung bình, bin, conveyor hoặc stockpile.
LR81 có dải đo tới 30m với chất lỏng và 15m với chất rắn không có có màn hình hiển thị tại cảm biến. Tùy phiên bản, thiết bị có thể xuất 4-20mA/HART, Modbus RS485 hoặc SDI-12. Đây là lợi thế lớn khi cần tích hợp vào PLC, SCADA, hệ thống quan trắc hoặc hệ thống giám sát nhiều điểm đo.
LR81 phù hợp cho:
- Bồn nước sạch.
- Bể nước thải.
- Dầu diesel

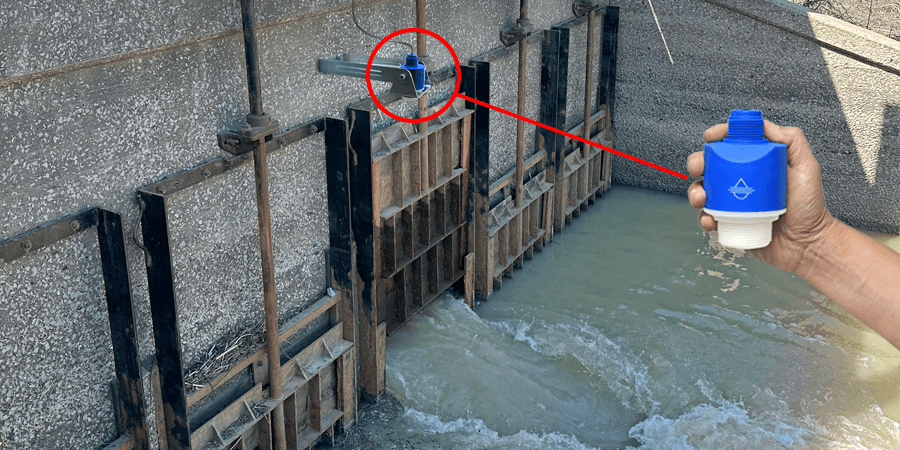

- Đập thủy điện, cửa sông
- Waste sump.
- Neutralization tank.
- Lift station.
- Open channel.
- Clarifier.
- Canal, reservoir.
- Bồn hóa chất.
- Silo trung bình.
- Hệ thống cần 4-20mA/HART, Modbus hoặc SDI-12.
Nếu cần một model radar 80GHz dùng được cho nhiều ứng dụng khác nhau, LR81 là lựa chọn nên được ưu tiên.

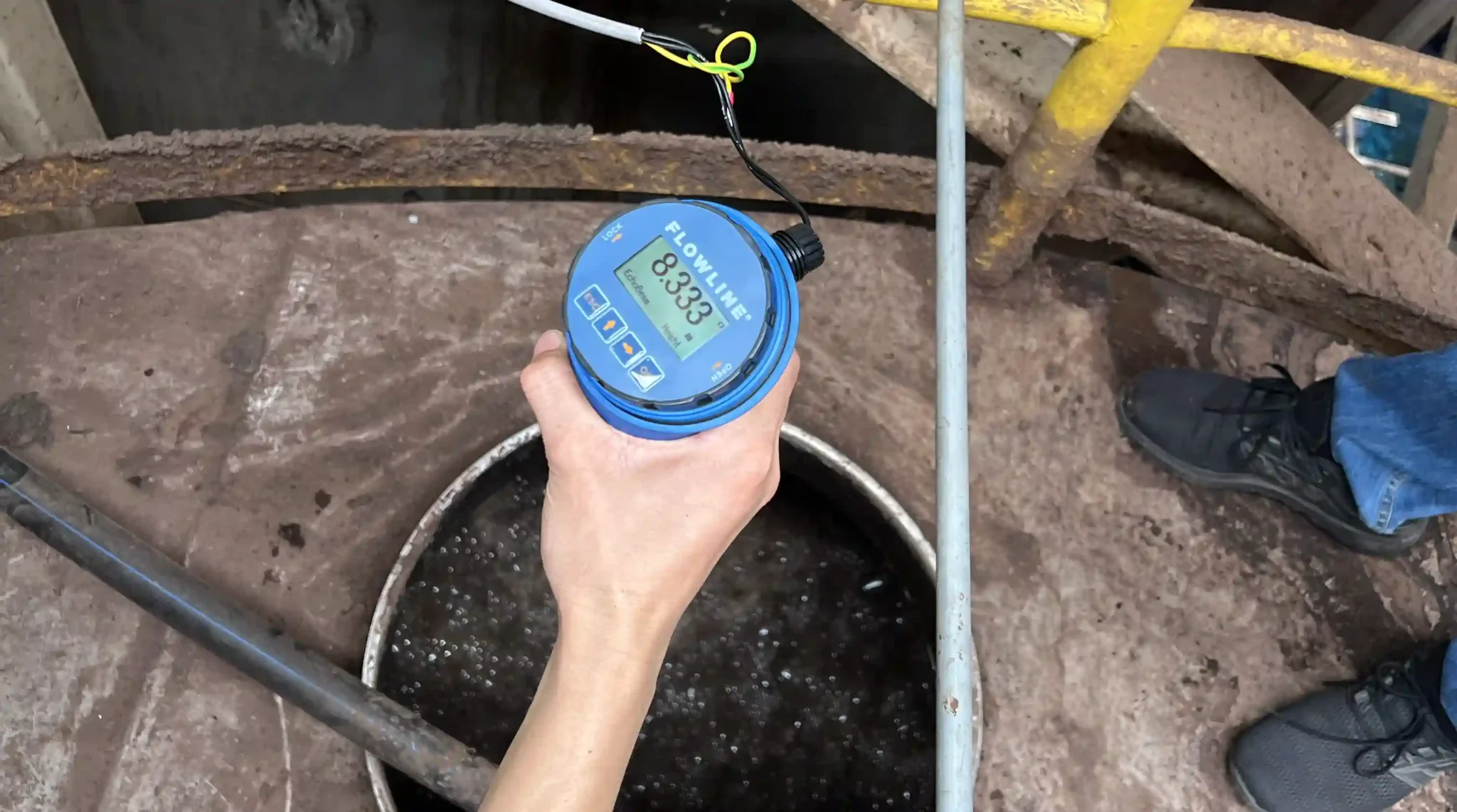

Flowline LR83 – cảm biến đo mức radar đo mức có màn hình LCD
Flowline LR83 phù hợp cho các bồn công nghiệp cần hiển thị giá trị mức tại chỗ, cài đặt trực tiếp bằng nút nhấn và truyền tín hiệu về PLC hoặc hệ thống điều khiển.
LR83 có dải đo tới 30m với chất lỏng và 15m với chất rắn. Thiết bị có màn hình LCD, cấu hình bằng LevelTap App hoặc nút nhấn, output 4-20mA/HART hoặc Modbus RS485. Kiểu đấu nối conduit giúp phù hợp hơn với các ứng dụng công nghiệp cố định.
LR83 phù hợp cho:
- Bồn công nghiệp.
- Bồn process.
- Bồn hóa chất.
- Waste sump.
- Neutralization tank.
- Open channel.
- Clarifier.
- Canal, reservoir.
- Ứng dụng cần hiển thị mức tại hiện trường.
- Ứng dụng cần cài đặt trực tiếp trên cảm biến.
- Hệ thống cần vừa hiển thị tại chỗ vừa truyền tín hiệu về PLC.
Nếu khách hàng yêu cầu cảm biến radar có màn hình LCD, LR83 là lựa chọn phù hợp hơn LR80 và LR81.

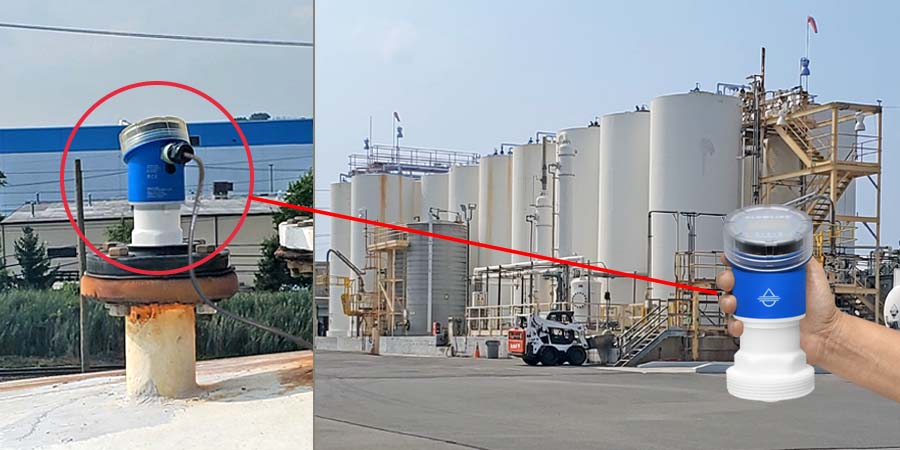

Flowline LR85 – cảm biến radar cho silo cao, bồn lớn và môi trường khó
Flowline LR85 là model cao cấp nhất trong nhóm cảm biến radar 80GHz Flowline. Thiết bị được thiết kế cho các ứng dụng khó như silo cao, bồn lớn, terminal bulk storage, extreme process tank, môi trường bụi nặng, vật liệu điện môi thấp hoặc hóa chất khó.
LR85 có dải đo tới 60m với chất rắn và 120m với chất lỏng. Thiết bị có output 4-20mA/HART hoặc Modbus, màn hình hiển thị, cấu hình bằng LevelTap App hoặc nút nhấn. Anten PFA giúp phù hợp hơn với các môi trường yêu cầu khả năng chống ăn mòn cao. Kết nối cơ khí có thể là 3” NPT / M80x3 hoặc 3” ANSI / DIN80 gimbal flange.
LR85 phù hợp cho:
- Silo xi măng.
- Silo hạt nhựa.
- Silo bột.
- Silo vật liệu rời.
- Tall silo.
- Stockpile.
- Bồn lớn.
- Terminal bulk storage.
- Extreme process tank.
- Môi trường bụi nặng.
- Môi chất điện môi thấp.
- Bồn hóa chất khó: HCL, H2S04
Nếu cần đo silo cao, bồn lớn hoặc môi trường đo khó, LR85 là model nên được ưu tiên.
Chọn cảm biến đo mức radar theo ứng dụng
Cảm biến đo mức radar đo mức bồn nước – bồn chứa hóa chất
Với bồn nước sạch, bồn nước công nghiệp hoặc bể chứa nước, có thể chọn LR80 hoặc LR81 tùy chiều cao bồn. Nếu bồn nhỏ và chỉ cần tín hiệu 4-20mA, LR80 là lựa chọn tối ưu. Nếu bồn cao hơn, lắp ngoài trời hoặc cần nhiều chuẩn tín hiệu hơn, LR81 sẽ phù hợp hơn.
Cảm biến đo mức radar đo mức nước thải
Trong hệ thống nước thải, cảm biến thường phải làm việc trong môi trường ẩm, có hơi, có bọt hoặc dễ bám bẩn. Đo mức không tiếp xúc giúp giảm rủi ro bám bẩn đầu dò so với các giải pháp tiếp xúc trực tiếp.
LR81 phù hợp cho nhiều ứng dụng nước thải như waste sump, neutralization tank, lift station, clarifier hoặc open channel. Tín hiệu 4-20mA có thể dùng để điều khiển bơm, còn Modbus RS485 phù hợp khi cần đưa dữ liệu về SCADA.
Cảm biến đo mức radar đo mức hóa chất ăn mòn mạnh HCL – H2S04
Với bồn hóa chất, cần chú ý vật liệu anten, kiểu lắp, nhiệt độ, áp suất, hơi hóa chất và khả năng ăn mòn. Các model có vật liệu PVDF hoặc PFA phù hợp hơn cho nhiều môi trường hóa chất so với vật liệu thông thường.
LR80, LR81 hoặc LR83 có thể dùng cho nhiều bồn hóa chất phổ thông. Với hóa chất khó, nhiệt độ cao hơn hoặc yêu cầu vật liệu PFA, nên xem xét LR85.

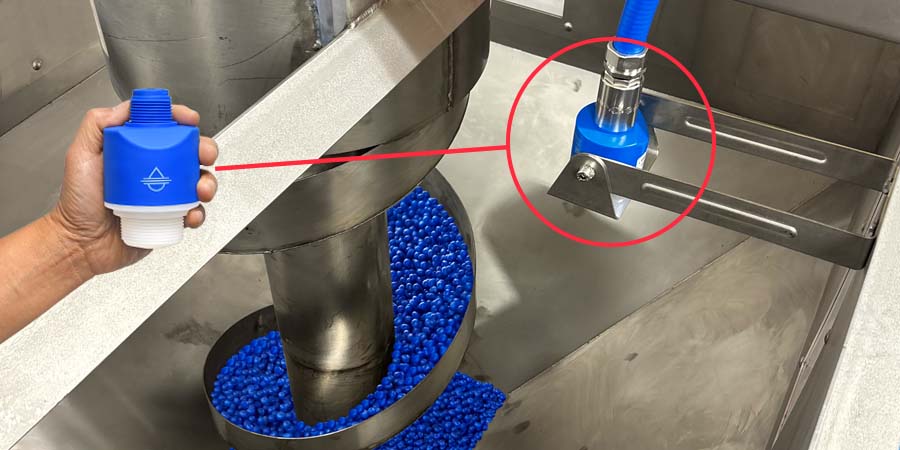

Cảm biến đo mức radar đo mức silo chất rắn
Silo chất rắn thường có bụi, bề mặt vật liệu không phẳng, vật liệu dạng hạt hoặc dạng bột. Với silo nhỏ có thể xem xét LR80. Với silo trung bình có thể chọn LR81 hoặc LR83. Với silo cao, bụi nặng hoặc vật liệu điện môi thấp, LR85 là lựa chọn phù hợp hơn.
Các ứng dụng thường gặp gồm silo xi măng, silo hạt nhựa, silo bột, bin, conveyor, transfer station và stockpile.
Chọn cảm biến radar theo tín hiệu output
Output 4-20mA
4-20mA là tín hiệu phổ biến nhất trong công nghiệp. Cảm biến radar 4-20mA có thể đưa trực tiếp về analog input của PLC, bộ hiển thị mức, bộ ghi dữ liệu hoặc bộ điều khiển.
Thông thường, 4mA tương ứng mức thấp và 20mA tương ứng mức cao. PLC hoặc bộ hiển thị sẽ scale tín hiệu này thành giá trị mức theo %, mét, mm hoặc lít.
Output HART
HART phù hợp khi cần truyền thêm dữ liệu cấu hình, trạng thái hoặc chẩn đoán thiết bị trên cùng đường tín hiệu 4-20mA. Đây là lựa chọn phù hợp cho hệ thống công nghiệp cần bảo trì và kiểm tra thiết bị thuận tiện hơn.
Output Modbus RS485
Modbus RS485 phù hợp khi có nhiều điểm đo mức cần đưa dữ liệu về PLC, HMI hoặc SCADA. Thay vì kéo nhiều tín hiệu analog riêng lẻ, hệ thống có thể dùng đường truyền RS485 để đọc dữ liệu từ nhiều cảm biến.
Modbus phù hợp cho hệ thống nhiều bồn, nhiều silo, tủ điều khiển trung tâm hoặc hệ thống cần giảm số lượng module analog input.
Output SDI-12
SDI-12 có trên LR81, phù hợp cho một số hệ thống quan trắc, môi trường hoặc thủy văn. Với các ứng dụng công nghiệp thông thường, 4-20mA và Modbus RS485 vẫn là hai lựa chọn phổ biến hơn.

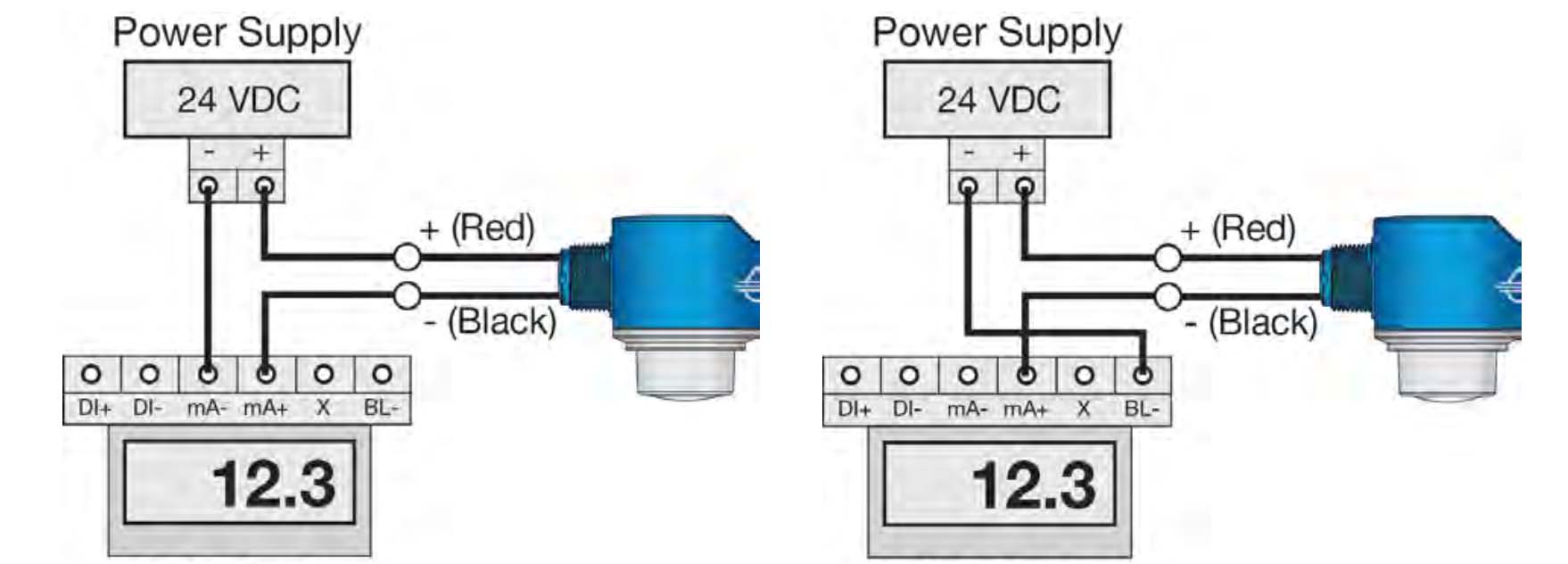

Kết nối cảm biến radar với PLC, STR551 và SCADA
Cảm biến radar Flowline có thể tích hợp linh hoạt với hệ thống điều khiển hiện trường.
Với tín hiệu 4-20mA, cảm biến có thể đưa trực tiếp về PLC analog input hoặc bộ hiển thị mức STR551. STR551 có thể hiển thị mức theo %, mét, mm hoặc lít, đồng thời có thể dùng relay để cảnh báo mức cao/thấp.
Có hai cách để truyền tín hiệu về PLC hay màn hình hiển thị mưc1 nước, dầu, hóa chất…
- Đọc trực tiếp 4-20mA loop trên 2 dây
- Bộ nguồn cấp tín hiệu cho cảm biến & dây còn lại đưa tín hiệu về PLC hoặc bộ hiển thị 4-20mA.
Cách chọn đúng model Flowline LR80 / LR81 / LR83 / LR85
Để chọn đúng cảm biến radar đo mức, cần kiểm tra các thông tin sau:
- Chiều cao bồn hoặc silo.
- Môi chất là chất lỏng hay chất rắn.
- Môi chất là nước, hóa chất, nước thải, hạt nhựa, xi măng, bột hay vật liệu rời.
- Nhiệt độ và áp suất làm việc.
- Bồn kín hay bồn hở.
- Có hơi, bọt, bụi hoặc khuấy trộn không.
- Có vật cản bên trong bồn không.
- Vị trí lắp cảm biến trên đỉnh bồn.
- Kiểu kết nối cơ khí: ren, flange hoặc gimbal flange.
- Cần tín hiệu 4-20mA, HART, Modbus hay SDI-12.
- Có cần màn hình hiển thị tại chỗ không.
- Có cần đưa tín hiệu về PLC, STR551, datalogger hoặc SCADA không.
Nếu chưa xác định rõ ứng dụng, có thể chọn nhanh theo hướng sau:
| Nhu cầu thực tế | Model gợi ý |
| Bồn nhỏ, cần radar 4-20mA chi phí tốt | LR80 |
| Bồn nước, bồn hóa chất, waste sump | LR80 hoặc LR81 |
| Bồn đến 30m, cần nhiều chuẩn tín hiệu | LR81 |
| Nước thải, lift station, open channel | LR81 |
| Bồn cần màn hình LCD tại chỗ | LR83 |
| Bồn công nghiệp cần conduit và nút nhấn | LR83 |
| Silo nhỏ | LR80 |
| Silo trung bình | LR81 hoặc LR83 |
| Silo cao, bụi nặng | LR85 |
| Bồn lớn, terminal bulk storage | LR85 |
| Hóa chất khó, cần anten PFA | LR85 |
Thiết bị này dành cho ai?
Cảm biến đo mức radar 80GHz Flowline phù hợp cho nhà máy, phòng kỹ thuật, phòng bảo trì, đơn vị tích hợp hệ thống, nhà thầu xử lý nước, nhà máy hóa chất, nhà máy xi măng, nhà máy nhựa và các hệ thống cần đo mức liên tục.
Thiết bị phù hợp khi cần:
- Đo mức bồn nước.
- Đo mức bồn hóa chất.
- Đo mức nước thải.
- Đo mức hố bơm.
- Đo mức kênh hở.
- Đo mức silo xi măng.
- Đo mức hạt nhựa.
- Xuất 4-20mA về PLC.
- Xuất Modbus RS485 về SCADA.
- Hiển thị mức tại tủ điện bằng STR551.
- Cảnh báo mức cao/thấp để chống tràn hoặc chống cạn.
Khi nào không cần dùng radar 80GHz?
Không phải ứng dụng đo mức nào cũng cần dùng radar 80GHz. Nếu chỉ cần báo đầy/cạn đơn giản, bồn rất nhỏ, môi trường sạch hoặc không cần đo mức liên tục, có thể dùng phao báo mức, cảm biến điện cực, cảm biến áp suất thủy tĩnh hoặc cảm biến siêu âm để tối ưu chi phí.
Radar 80GHz nên được ưu tiên khi hệ thống cần đo mức liên tục, đo không tiếp xúc, tín hiệu ổn định, tích hợp PLC/SCADA hoặc làm việc trong môi trường có hơi, bọt, bụi, hóa chất hoặc silo cao.
Tư vấn chọn cảm biến radar Flowline
Việc chọn cảm biến đo mức radar không chỉ dựa vào chiều cao bồn, mà còn phụ thuộc vào môi chất, hơi, bọt, bụi, vật cản trong bồn, kiểu lắp cơ khí và tín hiệu cần đưa về PLC/SCADA. Nếu chọn sai model, cảm biến có thể đo không ổn định, báo mức sai hoặc khó cài đặt khi đưa vào vận hành thực tế.
Hưng Phát hỗ trợ tư vấn chọn cảm biến đo mức radar Flowline LR80 / LR81 / LR83 / LR85 theo đúng ứng dụng thực tế: bồn nước, bồn hóa chất, nước thải, silo chất rắn, trạm bơm, kênh hở hoặc hệ thống giám sát mức trung tâm.
Khi cần tư vấn, khách hàng có thể cung cấp chiều cao bồn, loại môi chất, nhiệt độ, áp suất, kiểu lắp, tín hiệu output và yêu cầu kết nối PLC/SCADA để được chọn model phù hợp.
Liên hệ kỹ thuật: 0937 27 55 66
Email tư vấn & báo giá: sales@huphaco.vn
Câu hỏi thường gặp liên quan cảm biến đo mức radar 80Ghz
Cảm biến đo mức radar 80GHz dùng để đo gì?
Cảm biến đo mức radar 80GHz dùng để đo mức chất lỏng hoặc chất rắn trong bồn, bể, silo, hố bơm, kênh hở hoặc bể xử lý. Thiết bị đo không tiếp xúc và xuất tín hiệu mức về PLC, bộ hiển thị hoặc SCADA.
Nên chọn LR80, LR81, LR83 hay LR85?
LR80 phù hợp bồn nhỏ và ứng dụng cơ bản. LR81 phù hợp bồn đến 30m, nước thải, hóa chất và nhiều chuẩn tín hiệu. LR83 phù hợp bồn cần màn hình LCD và nút nhấn cài đặt tại chỗ. LR85 phù hợp silo cao, bồn lớn, bụi nặng, hóa chất khó hoặc môi trường điện môi thấp.
Cảm biến radar có xuất tín hiệu 4-20mA không?
Có. LR80 có output 4-20mA. LR81, LR83 và LR85 có các lựa chọn 4-20mA/HART hoặc Modbus tùy model. Riêng LR81 còn có thêm lựa chọn SDI-12 cho một số hệ thống quan trắc.
Cảm biến radar có dùng được cho bồn hóa chất không?
Có thể dùng cho nhiều bồn hóa chất nếu chọn đúng vật liệu, kiểu lắp và điều kiện vận hành. LR80, LR81 và LR83 dùng anten PVDF, còn LR85 dùng anten PFA phù hợp hơn cho các ứng dụng hóa chất khó.
Khi nào nên dùng radar thay vì siêu âm?
Nên dùng radar khi bồn cao, có hơi, có bọt, có bụi, có vật cản, mặt chất lỏng dao động hoặc cần tín hiệu ổn định hơn. Siêu âm vẫn phù hợp cho ứng dụng đơn giản, môi trường sạch và chi phí thấp.
Tóm lại về cảm biến đo mức radar
Cảm biến đo mức radar 80GHz Flowline LR80 / LR81 / LR83 / LR85 là nhóm thiết bị phù hợp cho nhiều ứng dụng đo mức công nghiệp như bồn nước, bồn hóa chất, nước thải, kênh hở, silo chất rắn và bồn cao.
LR80 phù hợp bồn nhỏ khoảng cách ngắn dưới 10m, cần tín hiệu 4-20mA đơn giản. LR81 là model đa dụng cho bồn đến 30m, nước thải, hóa chất, silo trung bình và nhiều chuẩn tín hiệu. LR83 phù hợp bồn công nghiệp cần màn hình LCD và nút nhấn cài đặt tại chỗ. LR85 phù hợp silo cao, bồn lớn, bụi nặng, hóa chất khó hoặc môi trường điện môi thấp.
Để chọn đúng model, cần xem xét chiều cao bồn, môi chất, điều kiện vận hành, vị trí lắp, tín hiệu output và yêu cầu kết nối PLC/SCADA. Chọn đúng cảm biến ngay từ đầu sẽ giúp hệ thống đo mức hoạt động ổn định hơn, giảm lỗi vận hành và thuận tiện hơn khi tích hợp vào hệ thống điều khiển.
