Cảm Biến Đo Mức Radar | So sánh radar tiếp xúc và không tiếp xúc

Cảm biến đo mức radar là thiết bị đo mức liên tục của chất lỏng hoặc chất rắn bằng sóng điện từ. Thiết bị gồm hai nhóm chính: radar dẫn sóng sử dụng que hoặc dây dò tiếp xúc với môi chất và radar không tiếp xúc phát sóng từ anten xuống bề mặt cần đo. Hai loại có cách lắp đặt, ưu nhược điểm và phạm vi ứng dụng khác nhau. Vì vậy, cần chọn theo môi chất, chiều cao bồn, nhiệt độ, áp suất, hơi, bọt, bụi và vật cản bên trong.

Cảm biến đo mức radar có mấy loại?

Cảm biến đo mức radar có hai loại chính: radar dẫn sóng tiếp xúc và radar không tiếp xúc. Điểm khác biệt quan trọng nhất nằm ở cách truyền sóng và việc đầu dò có chạm vào môi chất hay không.

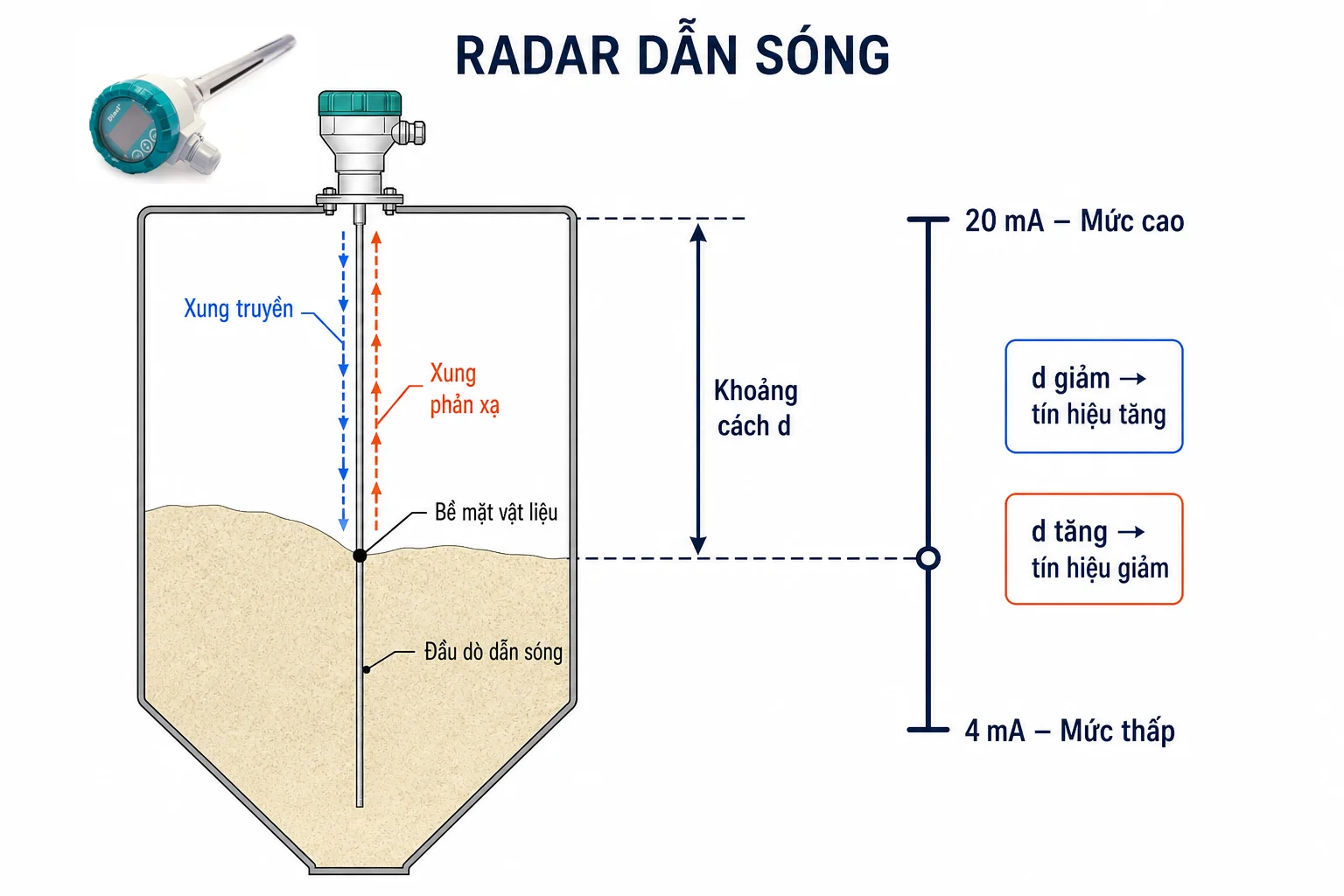

Radar dẫn sóng tiếp xúc hoạt động thế nào?

Radar dẫn sóng sử dụng que hoặc dây dò tiếp xúc trực tiếp với môi chất để dẫn tín hiệu radar đến bề mặt cần đo. Đường dẫn cố định giúp năng lượng sóng tập trung dọc theo đầu dò, phù hợp với nhiều bồn hẹp hoặc vị trí khó tạo vùng phát sóng tự do.

Ưu điểm cảm biến radar dẫn sóng tiếp xúc:

• Có thể lắp trong bồn hẹp nếu bố trí được đầu dò phù hợp.
• Đường truyền sóng được định hướng dọc theo que hoặc dây.
• Sử dụng rất tốt cho các môi trường nhiều bụi như xi măng, thạch cao, bột, lúa, gạo…
• Phù hợp cho các bồn có nhiệt độ cao, áp suất cao
• Đo được các môi chất đặc biệt như các loại khí hóa lỏng: NH3, O2, Argon, CO2, LPG …
• Có thể phù hợp với bồn có hơi hoặc kết cấu bên trong phức tạp, sau khi đánh giá vị trí lắp.
• Một số model hỗ trợ đo giao diện giữa hai lớp chất lỏng.

Hạn chế cần kiểm tra:

• Đầu dò tiếp xúc trực tiếp nên phải tương thích hóa học với môi chất.
• Chất bám dính có thể bám lên que hoặc dây và ảnh hưởng tín hiệu.
• Dây dò trong silo có thể chịu lực kéo hoặc va đập do vật liệu chuyển động.
• Chiều dài, kiểu đầu dò và khoảng cách đến thành bồn phải phù hợp.

Model tham khảo: cảm biến radar dẫn sóng Dinel GRLM-70. Thông số về dải đo, nhiệt độ, áp suất, vật liệu đầu dò và chứng nhận phải được đối chiếu theo đúng phiên bản sản phẩm.

Radar không tiếp xúc hoạt động thế nào?

Radar không tiếp xúc phát sóng từ anten xuống bề mặt vật liệu mà không cần que hoặc dây chạm vào môi chất. Thiết kế này giảm rủi ro bám dính và thường thuận lợi hơn trong ứng dụng hóa chất ăn mòn, bể nước thải, bồn lớn hoặc silo cao.

Với bồn hoặc silo cần đo xa, có thể tham khảo dòng: cảm biến đo mức radar 80 Ghz với khoảng cách từ 10…120m của Flowline – USA gồm LR80, LR81, LR83 và LR85.

Ưu điểm radar không tiếp xúc:

• Không có đầu dò ngâm trong môi chất.
• Giảm nhu cầu vệ sinh bộ phận tiếp xúc trong nhiều ứng dụng bám dính.
• Có các model phù hợp với dải đo xa và không gian lớn.
• Thường ít bị ảnh hưởng bởi thay đổi nhiệt độ không khí hơn cảm biến siêu âm.
• Phù hợp với nhiều ứng dụng chất lỏng, bột, hạt và vật liệu rời.

Hạn chế cần kiểm tra:

• Thang, ống, cánh khuấy hoặc dòng cấp liệu có thể tạo phản xạ giả.
• Vị trí lắp và góc phát sóng ảnh hưởng trực tiếp đến chất lượng tín hiệu.
• Bọt dày, bụi đặc, bề mặt nghiêng hoặc môi chất phản xạ yếu có thể làm phép đo khó hơn.
• Cần bảo đảm anten và vật liệu gioăng phù hợp với môi trường hóa chất, nhiệt độ và áp suất.

Model tham khảo: cảm biến radar không tiếp xúc Flowline LR80, LR81, LR83 và LR85. Cần chọn model theo điều kiện ứng dụng thay vì chỉ dựa vào tần số hoặc khoảng cách danh định.

So sánh radar dẫn sóng và radar không tiếp xúc

Radar dẫn sóng phù hợp khi cần dẫn tín hiệu theo một đường cố định; radar không tiếp xúc phù hợp khi muốn hạn chế bộ phận chạm vào môi chất. Không có loại nào chính xác hơn trong mọi trường hợp. Kết quả thực tế phụ thuộc vào model, môi chất, cách lắp đặt và cấu hình tín hiệu phản xạ.

Tiêu chí	Radar dẫn sóng	Radar không tiếp xúc
Tiếp xúc với môi chất	Có	Không
Cách truyền sóng	Dọc theo que hoặc dây dò	Qua khoảng không từ anten
Bồn hẹp	Thường phù hợp	Cần kiểm tra góc phát và vùng trống
Chất bám dính	Có nguy cơ bám đầu dò	Thường có lợi thế hơn
Hóa chất ăn mòn	Phải chọn đúng vật liệu phần tiếp xúc	Không tiếp xúc trực tiếp với chất lỏng; vẫn phải kiểm tra vật liệu anten, gioăng và kết nối tiếp xúc với hơi hóa chất.
Bồn có hơi	Có thể hoạt động ổn định khi chọn đúng	Thường ít bị ảnh hưởng hơn siêu âm
Vật cản trong bồn	Phải bảo đảm khoảng trống quanh đầu dò	Có thể xuất hiện phản xạ giả
Silo cao	Phụ thuộc chiều dài và lực kéo lên dây	Rất phù hợp, có loại đo tới 120m như LR85
Bảo trì	Có thể phải vệ sinh đầu dò	Thường ít vệ sinh hơn do không tiếp xúc
Model tham khảo	Dinel GRLM-70	Flowline LR80-LR81-LR83–LR85

Khi nào nên chọn radar dẫn sóng?

Nên ưu tiên radar dẫn sóng khi bồn hẹp, khó tạo đường truyền sóng tự do hoặc cần dẫn tín hiệu ổn định đến bề mặt môi chất. Loại này chỉ phù hợp khi đầu dò chịu được môi chất và không gặp nguy cơ bám dính hoặc lực kéo vượt giới hạn.

Radar dẫn sóng đáng cân nhắc khi:

• Bồn có đường kính nhỏ hoặc không gian lắp hạn chế.
• Có thể bố trí que hoặc dây dò cách hợp lý với thành bồn và kết cấu bên trong.
• Bồn có nhiệt độ hoặc áp suất cao, trong nhiều trường hợp phiên bản radar dẫn sóng đáp ứng tốt hơn model radar không tiếp xúc đang được xem xét.
• Đo trong các ống bình thông nhau, nơi có không gian hẹp.
• Một số phiên bản radar dẫn sóng có thể được sử dụng cho khí hóa lỏng khi dải nhiệt độ, áp suất, vật liệu, hằng số điện môi và chứng nhận an toàn của model đáp ứng đúng điều kiện thực tế.
• Môi chất không bám dày lên đầu dò.
• Vật liệu đầu dò chịu được nhiệt độ, áp suất và tính ăn mòn của môi chất.
• Cần đo giao diện giữa hai lớp chất lỏng và model được chọn có hỗ trợ chức năng này.
• Đường truyền tự do của radar không tiếp xúc dễ bị vật cản che khuất.

Không nên chọn chỉ vì bồn có chiều cao nằm trong dải đo. Với silo chứa hạt hoặc bột, cần tính thêm tải trọng lên dây dò khi vật liệu nạp, rút, đóng bánh hoặc dịch chuyển.

Liên kết nội bộ đề xuất: Xem thông số cảm biến radar dẫn sóng GRLM-70.

Khi nào nên chọn radar không tiếp xúc?

Nên ưu tiên radar không tiếp xúc khi môi chất ăn mòn, dễ bám dính hoặc ứng dụng không cho phép đầu dò chạm vào vật liệu. Đây cũng là lựa chọn đáng cân nhắc cho bồn lớn, silo cao, bể nước, nước thải và hố bơm.

Radar không tiếp xúc thường phù hợp khi:

• Đo axit, kiềm, dung môi hoặc môi chất cần hạn chế tiếp xúc trực tiếp.
• Bề mặt hoặc thành phần rắn có khả năng bám lên que dò.
• Đo mức nước sạch, nước thải, hố bơm hoặc kênh hở.
• Bồn hoặc silo cần dải đo xa.
• Môi trường có hơi, bụi hoặc thay đổi nhiệt độ làm cảm biến siêu âm hoạt động thiếu ổn định.
• Cần tích hợp tín hiệu với PLC/SCADA hoặc cấu hình từ vị trí thuận tiện.

Trước khi chọn, cần xác định vị trí anten sao cho chùm tia không chiếu vào dòng nạp liệu, thang, ống gia nhiệt hoặc cánh khuấy. Nếu không thể tránh hoàn toàn vật cản, kỹ thuật viên cần đánh giá tín hiệu phản xạ và cấu hình loại bỏ echo giả theo hướng dẫn của nhà sản xuất.

Liên kết nội bộ đề xuất: Cảm biến radar không tiếp xúc 80GHz Flowline LR80–LR85.

Chọn cảm biến radar cho nước, hóa chất, dầu, xi măng, bột và silo

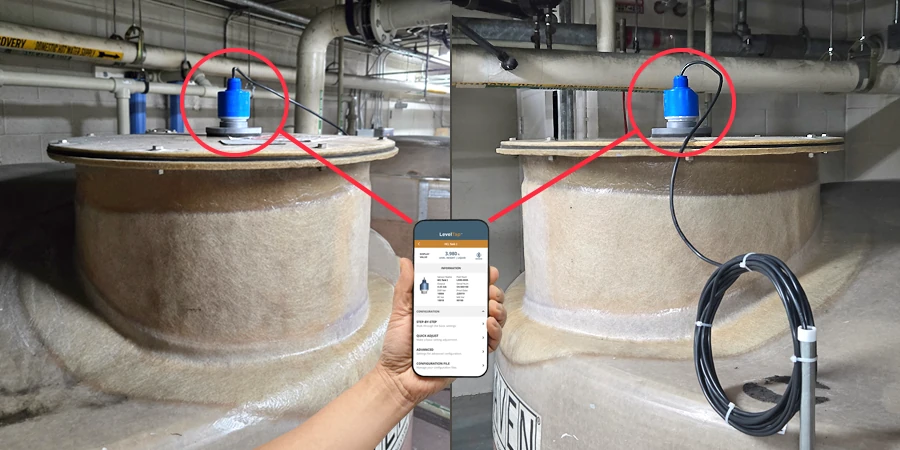

Bồn nước sạch

Radar không tiếp xúc thường dễ lắp và ít bảo trì cho bồn nước sạch. Radar dẫn sóng có thể phù hợp hơn nếu bồn rất hẹp, trần bồn có nhiều kết cấu hoặc vị trí lắp không tạo được vùng phát sóng tự do. Xem thêm các cảm biến đo mực nước trong công nghiệp.

• Rủi ro đo sai: lắp sát thành bồn, tia radar gặp ống hoặc dòng nước cấp.
• Lựa chọn ưu tiên: radar không tiếp xúc nếu bồn có vùng lắp thông thoáng.
• Ngoại lệ: cân nhắc radar dẫn sóng khi bồn hẹp hoặc kết cấu đặc biệt.

Bể nước thải, bồn rửa có bọt

Radar thường phù hợp với nước thải hơn siêu âm trong nhiều điều kiện có hơi hoặc nhiệt độ không khí thay đổi, nhưng lớp bọt dày vẫn có thể làm tín hiệu suy giảm. Mức độ ảnh hưởng phụ thuộc cấu trúc bọt, độ dày, tần số radar và thuật toán của từng model.

• Rủi ro đo sai: bọt dày, mặt nước dao động, hơi ngưng tụ, anten bám bẩn.
• Lựa chọn ưu tiên: radar không tiếp xúc, lắp tránh dòng chảy vào và vùng bọt tập trung.
• Ngoại lệ: cần thử nghiệm hoặc đánh giá echo nếu bọt dày và ổn định lâu dài.

Bồn axit, kiềm hoặc dung môi

Với hóa chất ăn mòn, cảm biến đo mức hóa chất radar không tiếp xúc thường có lợi thế vì giảm phần thiết bị ngâm trong môi chất. Tuy nhiên, anten, mặt bích, gioăng và các bộ phận tiếp xúc với hơi hóa chất vẫn phải có vật liệu tương thích.

• Rủi ro đo sai hoặc hư hỏng: chọn sai vật liệu, hơi ngưng tụ trên anten, không đáp ứng yêu cầu chống cháy nổ.
• Lựa chọn ưu tiên: radar không tiếp xúc với vật liệu phù hợp như PVDF, PFA, PTFE hoặc vật liệu khác theo bảng tương thích hóa chất.
• Ngoại lệ: radar dẫn sóng vẫn có thể dùng nếu vật liệu đầu dò phù hợp và điều kiện lắp đặt cho phép.
• Bắt buộc kiểm tra: nhiệt độ, áp suất, khả năng ăn mòn và yêu cầu ATEX/IECEx nếu khu vực có nguy cơ cháy nổ.

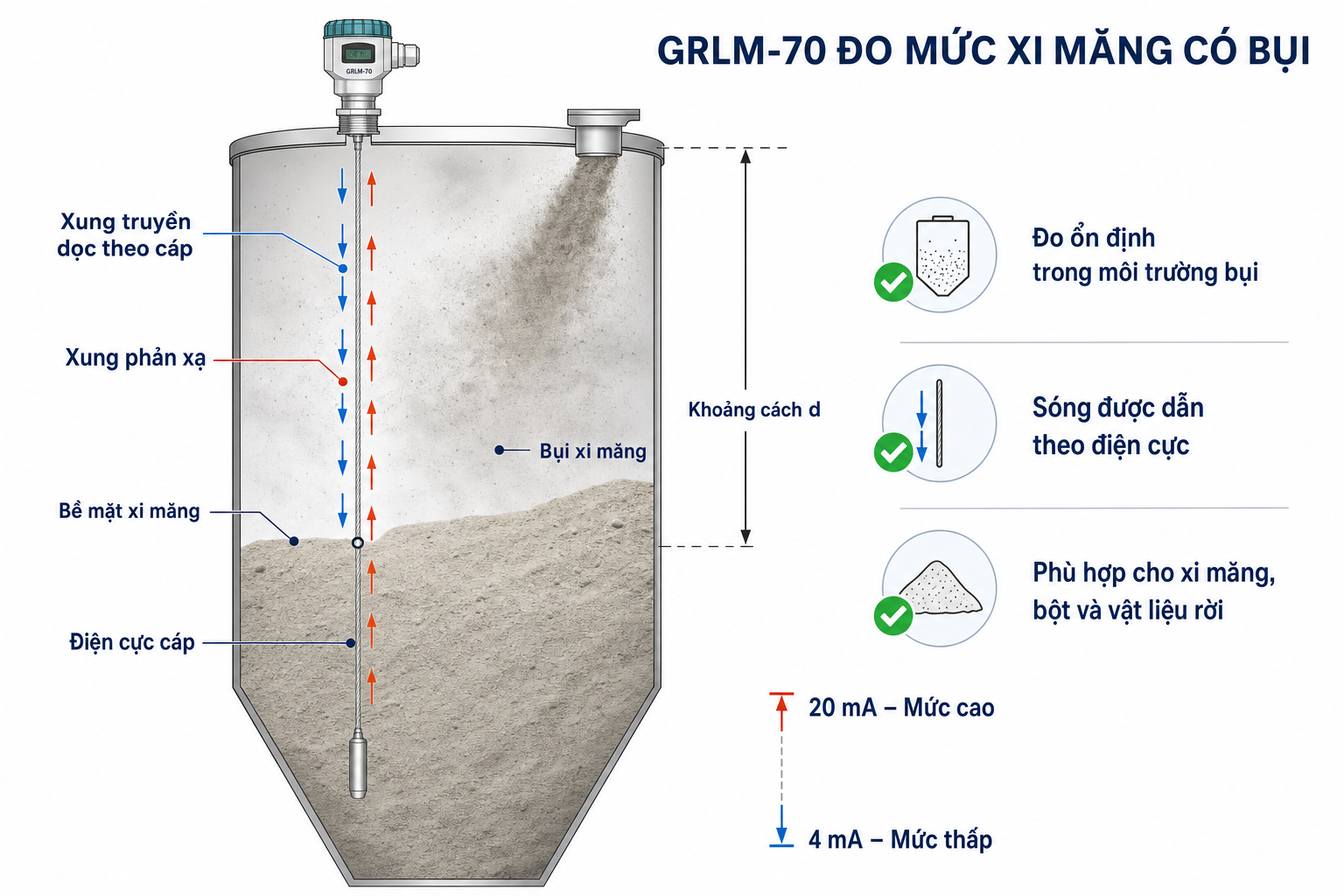

Silo xi măng, bột và hạt

Với silo xi măng, bột và hạt, radar không tiếp xúc có chùm tia hẹp thường là lựa chọn ưu tiên vì không chịu lực kéo từ vật liệu và phù hợp với silo cao. Radar dẫn sóng sử dụng tốt trong môi trường nhiều bụi cho các silo, nhưng cần kiểm tra tải trọng lên dây, độ mài mòn, bám dính và hiện tượng đóng bánh.

• Rủi ro đo sai: bụi đặc, dòng nạp che tia, bề mặt nghiêng, phản xạ từ thành silo.
• Lựa chọn ưu tiên: radar không tiếp xúc có chùm tia hẹp và dải đo phù hợp.
• Ngoại lệ: radar dẫn sóng có thể dùng trong một số silo nhưng phải kiểm tra lực kéo lên dây, mài mòn và khả năng đóng bánh.

Dầu và môi chất có hằng số điện môi thấp

Môi chất có hằng số điện môi thấp thường tạo tín hiệu phản xạ yếu hơn, vì vậy phải đối chiếu giới hạn ứng dụng của từng model. Cả hai loại cảm biến radar đều dùng tốt cho môi trường dầu. Không nên kết luận một cảm biến đo được mọi loại dầu chỉ dựa trên dải đo danh định.

• Rủi ro đo sai: phản xạ yếu, đáy bồn tạo echo, có nhiều lớp chất lỏng.
• Lựa chọn: dựa trên hằng số điện môi, chiều cao bồn, cấu trúc đáy và công nghệ của cảm biến.
• Ngoại lệ: radar dẫn sóng có thể tạo đường truyền tín hiệu thuận lợi hơn trong một số ứng dụng, nhưng vẫn cần nhà cung cấp xác nhận.

Những lỗi lựa chọn và lắp đặt thường gặp

Phần lớn lỗi đo không đến từ riêng công nghệ radar mà từ việc chọn sai model, khai báo sai kích thước hoặc lắp cảm biến tại vị trí có phản xạ giả. Các lỗi thường gặp gồm:

1. Chọn cảm biến chỉ dựa trên chiều cao bồn: Dải đo đủ không có nghĩa là thiết bị phù hợp với môi chất, nhiệt độ, áp suất hoặc điều kiện phản xạ.
2. Không kiểm tra vật liệu tiếp xúc: Axit, kiềm, dung môi và hơi hóa chất có thể làm hỏng anten, gioăng hoặc đầu dò không tương thích.
3. Lắp quá gần thành bồn: Tín hiệu có thể phản xạ từ thành, mối hàn hoặc kết cấu kim loại.
4. Lắp ngay trên dòng cấp liệu: Dòng vật liệu có thể che bề mặt thực và tạo giá trị mức sai.
5. Không kiểm tra vùng chết: Mức vật liệu đi vào vùng mù có thể khiến cảm biến không đo đúng.
6. Để chùm tia gặp vật cản: Thang, ống và cánh khuấy có thể tạo echo giả.
7. Dùng dây radar dẫn sóng trong silo có lực kéo lớn: Dây có thể bị căng, lệch hoặc hư hỏng khi vật liệu dịch chuyển.
8. Chọn sai tín hiệu đầu ra: Cảm biến và PLC không tương thích sẽ làm tăng chi phí chuyển đổi hoặc khiến hệ thống không nhận được tín hiệu.
9. Cấu hình sai điểm 0% và 100%: Khoảng cách tham chiếu không chính xác dẫn đến sai số quy đổi mức.
10. Bỏ qua kiểm tra đường cong echo: Không lưu hoặc đánh giá tín hiệu khi chạy thử khiến việc xử lý phản xạ giả khó hơn về sau.

Khi nghiệm thu, nên lưu cấu hình, ảnh vị trí lắp, sơ đồ đấu dây và đường cong tín hiệu phản xạ nếu thiết bị hỗ trợ. Đây là dữ liệu hữu ích để bảo trì và chẩn đoán khi điều kiện vận hành thay đổi.

Checklist cung cấp thông tin chọn cảm biến

Muốn chọn đúng model, người dùng nên cung cấp đầy đủ dữ liệu về môi chất, bồn chứa, điều kiện vận hành, vị trí lắp và tín hiệu điều khiển. Có thể gửi checklist sau cho bộ phận kỹ thuật:

• Môi chất cần đo là gì?
• Môi chất là chất lỏng, bột, hạt hay vật liệu rời?
• Chiều cao và đường kính bồn hoặc silo bao nhiêu?
• Bồn hở hay kín?
• Nhiệt độ và áp suất vận hành là bao nhiêu?
• Có hơi, bọt, bụi hoặc ngưng tụ không?
• Trong bồn có cánh khuấy, thang, ống hoặc vật cản nào không?
• Môi chất có bám dính, kết tinh hoặc ăn mòn không?
• Hằng số điện môi hoặc khả năng phản xạ của môi chất có được biết không?
• Vị trí nạp và xả vật liệu nằm ở đâu?
• Cần tín hiệu 4–20mA, HART hay Modbus RTU qua RS485?
• PLC hoặc bộ hiển thị sử dụng nguồn và ngõ vào nào?
• Có yêu cầu ATEX, IECEx hoặc tiêu chuẩn an toàn khác không?
• Có cần màn hình hiển thị tại chỗ không?
• Kết nối cơ khí là ren, mặt bích hay kiểu khác?
• Khoảng trống lắp đặt và khả năng bảo trì như thế nào?

Quy tắc chọn nhanh: Nếu môi chất ăn mòn hoặc bám dính, hãy ưu tiên đánh giá radar không tiếp xúc. Nếu bồn hẹp và khó tạo đường truyền tự do, hãy đánh giá radar dẫn sóng. Quyết định cuối cùng vẫn phải dựa trên datasheet và điều kiện lắp thực tế.

Câu hỏi thường gặp về cảm biến đo mức radar

Tư vấn & tìm hiểu thêm về cảm biến đo mức radar

Cảm biến đo mức radar là giải pháp đo liên tục cho chất lỏng và chất rắn, nhưng hiệu quả phụ thuộc vào việc chọn đúng nguyên lý và lắp đúng vị trí. Radar dẫn sóng phù hợp với nhiều bồn hẹp hoặc ứng dụng cần đường truyền tín hiệu cố định. Radar không tiếp xúc có lợi thế với môi chất ăn mòn, bám dính, bồn lớn và silo cao. Trước khi chọn model, hãy cung cấp đầy đủ thông tin về môi chất, bồn chứa, nhiệt độ, áp suất, vật cản và tín hiệu điều khiển để kỹ thuật viên kiểm tra.

Cần tư vấn chọn cảm biến radar? Hãy gửi bản vẽ bồn hoặc silo, thông tin môi chất và yêu cầu tín hiệu. Huphaco sẽ đối chiếu điều kiện ứng dụng với datasheet để đề xuất model phù hợp.
