Cảm biến radar đo mực nước thủy điện đến 120m

Trong các nhà máy thủy điện, việc giám sát mực nước hồ chứa, mực nước thượng lưu, hạ lưu, kênh dẫn hoặc cửa nhận nước là yêu cầu rất quan trọng. Tín hiệu mực nước không chỉ phục vụ vận hành turbine mà còn liên quan trực tiếp đến điều tiết lưu lượng, cảnh báo tràn, giám sát an toàn hồ đập và truyền dữ liệu về hệ thống PLC/SCADA.

Trước đây, nhiều hệ thống thường dùng cảm biến thủy tĩnh hoặc cảm biến siêu âm để đo mực nước. Tuy nhiên, với các vị trí đo ngoài trời, khoảng cách đo lớn, mặt nước dao động và yêu cầu tín hiệu ổn định lâu dài, cảm biến radar đang trở thành lựa chọn phù hợp hơn.

Đặc biệt, với các vị trí đo có khoảng cách từ vài chục mét đến gần 100m, dòng radar LR85 Flowline là giải pháp đáng cân nhắc nhờ khả năng đo không tiếp xúc, dải đo xa và phù hợp cho ứng dụng mực nước đập thủy điện.

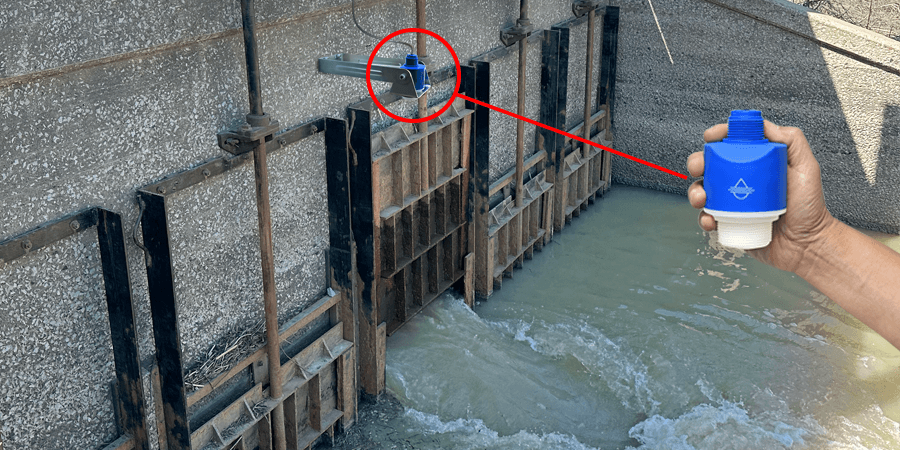

Cảm biến Radar LR80-0000 đo mức nước cửa đập thủy điện

Nội Dung Chính

Vì sao cảm biến radar đo mực nước thủy điện là giải pháp tối ưu nhất?

Mực nước trong hồ chứa thủy điện không giống các bể chứa thông thường. Đây là môi trường ngoài trời, diện tích mặt nước lớn, khoảng cách đo xa và điều kiện thay đổi liên tục theo mùa, mưa lũ, lưu lượng xả và chế độ vận hành nhà máy.

Tại một số vị trí, cảm biến có thể được lắp trên cầu công tác, thành đập, giàn thao tác, miệng giếng đo hoặc khu vực cao hơn mặt nước hàng chục mét. Khi đó, thiết bị đo mức cần đáp ứng các yêu cầu quan trọng:

Đo được khoảng cách xa.
Không tiếp xúc trực tiếp với nước.
Ít bị ảnh hưởng bởi bùn, cặn, rác nổi.
Hoạt động ổn định ngoài trời.
Tín hiệu phản hồi nhanh.
Có thể truyền tín hiệu về PLC, SCADA hoặc bộ hiển thị trung tâm.
Dễ lắp đặt và ít bảo trì.

Đây là lý do cảm biến radar được ưu tiên cho các ứng dụng đo mực nước hồ chứa, đập thủy điện, kênh dẫn, cửa nhận nước và các vị trí cần giám sát mực nước liên tục. Cảm biến radar Flowline với công nghệ 80Ghz phù hợp cho các ứng dụng cần góc chiếu nhỏ. anh em có thể xem chi tiết các loại cảm biến radar Echobeam của Flowline.

Hạn chế của cảm biến thủy tĩnh trong đo mực nước đập

Cảm biến thủy tĩnh đo mức bằng áp suất cột nước. Nguyên lý này phù hợp với nhiều ứng dụng đo mực nước, nhưng trong môi trường thủy điện, thiết bị có thể gặp một số hạn chế.

Do cảm biến phải tiếp xúc trực tiếp với nước, phần đầu đo và dây cáp thường phải được thả xuống khu vực cần đo. Sau thời gian vận hành, cảm biến có thể bị ảnh hưởng bởi bùn, cặn, rác, rong rêu hoặc va đập cơ học. Nếu vị trí lắp đặt sâu, việc kiểm tra, kéo cảm biến lên hoặc vệ sinh định kỳ cũng mất nhiều thời gian hơn.

Ngoài ra, cảm biến thủy tĩnh phụ thuộc vào áp suất cột nước. Trong một số trường hợp, sự thay đổi mật độ nước, bùn lắng hoặc điều kiện lắp đặt không ổn định có thể làm sai lệch kết quả đo.

Với những vị trí cần đo xa, không muốn đưa thiết bị xuống nước hoặc cần giảm bảo trì, cảm biến radar không tiếp xúc là giải pháp phù hợp hơn.

Vì sao cảm biến siêu âm gặp vấn đề khi đo xa hơn 10m?

Cảm biến siêu âm thường được dùng để đo mực nước trong bể, kênh hở hoặc các ứng dụng khoảng cách ngắn. Tuy nhiên, khi đưa vào các vị trí đo mực nước đập thủy điện, đặc biệt là khoảng cách trên 10m, siêu âm bắt đầu bộc lộ nhiều hạn chế.

Siêu âm đo bằng sóng âm, vì vậy tín hiệu dễ bị ảnh hưởng bởi gió, hơi nước, sương mù, nhiệt độ môi trường và bề mặt nước dao động. Trong môi trường ngoài trời, các yếu tố này thay đổi liên tục, làm cho tín hiệu đo có thể bị trễ, dao động hoặc mất ổn định.

Một vấn đề khác là cảm biến siêu âm đo xa thường có đầu dò kích thước lớn và trọng lượng nặng hơn. Khi lắp trên thành đập, cầu công tác hoặc kết cấu cao, việc gá lắp cảm biến siêu âm công suất lớn sẽ phức tạp hơn so với radar.

Vì vậy, nếu khoảng cách đo chỉ vài mét, siêu âm vẫn có thể đáp ứng tốt. Nhưng khi khoảng cách đo vượt 10m, đặc biệt trong ứng dụng hồ chứa và đập thủy điện, cảm biến radar là lựa chọn ổn định hơn.

Cảm biến radar đo mực nước hoạt động như thế nào?

Cảm biến radar đo mực nước thủy điện LR80 tại của xả — Cảm biến radar LR80 đo mực nước cửa xả thủy điện

Cảm biến radar đo mức bằng cách phát sóng radar từ vị trí lắp đặt xuống bề mặt nước. Sóng radar phản xạ lại từ mặt nước, sau đó cảm biến tính toán khoảng cách từ đầu cảm biến đến bề mặt nước. Từ giá trị khoảng cách này, hệ thống có thể quy đổi ra mực nước thực tế.

Ưu điểm lớn của radar là đo không tiếp xúc. Cảm biến được lắp phía trên mặt nước, không cần thả đầu đo xuống hồ, không bị ngâm trong nước và không tiếp xúc trực tiếp với bùn cặn.

Trong ứng dụng thủy điện, cảm biến radar có thể được lắp tại:

Hồ chứa nước.
Thành đập.
Cửa nhận nước.
Kênh dẫn nước.
Khu vực thượng lưu.
Khu vực hạ lưu.
Bể điều tiết.
Kênh xả.
Vị trí cần truyền tín hiệu mực nước về phòng điều khiển.

Tín hiệu đầu ra có thể đưa về PLC, SCADA, bộ hiển thị tại tủ điện hoặc hệ thống giám sát từ xa.

Chọn LR80, LR81, LR83 hay LR85 cho thủy điện?

Không phải vị trí nào trong nhà máy thủy điện cũng cần cảm biến đo xa 100m. Vì vậy, cần chọn model radar theo đúng dải đo thực tế để tối ưu chi phí và hiệu quả vận hành.

Model	Dải đo tham khảo	Ứng dụng phù hợp
LR80	Đến 10m	Bể điều tiết, kênh nhỏ, mương xả, điểm đo ngắn
LR81	Đến 30m	Kênh sâu, hồ nhỏ, điểm đo trung bình
LR83	Đến 30m	Vị trí cần hiển thị tại chỗ, cấu hình trực tiếp, truyền tín hiệu về PLC
LR85	Đến 120m	Đập thủy điện, hồ chứa lớn, thượng lưu, hạ lưu, vị trí đo xa 50–100m

Với các điểm đo ngắn khoảng 10m, LR80 là lựa chọn phù hợp và kinh tế.
Với các điểm đo khoảng 30m, có thể chọn LR81 hoặc LR83.
Với các vị trí đo xa từ vài chục mét đến gần 100m, đặc biệt là mực nước đập thủy điện, nên ưu tiên LR85.

LR85 – radar đo mực nước đập thủy điện đến 120m

Cảm biến đo mức Radar LR85 đo mức nước thủy điện lên tới 120m

Trong nhóm radar Flowline, LR85 là model phù hợp nhất cho các ứng dụng đo xa trong thủy điện. Điểm mạnh quan trọng của LR85 không chỉ là có hiển thị tại chỗ, mà là khả năng đo mực chất lỏng đến 120m.

Điều này rất quan trọng với các đập thủy điện có cao trình lớn, hồ chứa sâu hoặc vị trí lắp cảm biến nằm cao hơn mặt nước vài chục mét. Ở những vị trí này, cảm biến siêu âm thông thường không còn là lựa chọn tối ưu do giới hạn khoảng cách, độ trễ tín hiệu và yêu cầu đầu dò kích thước lớn.

LR85 phù hợp cho các ứng dụng như:

Đo mực nước hồ chứa thủy điện.
Đo mực nước thượng lưu.
Đo mực nước hạ lưu.
Đo mực nước tại cửa nhận nước.
Giám sát mực nước đập cao.
Đo khoảng cách từ cầu công tác xuống mặt nước.
Truyền tín hiệu mực nước về PLC/SCADA.
Cảnh báo mực nước cao, thấp hoặc vượt ngưỡng vận hành.

Với dải đo xa, LR85 giúp kỹ thuật viên có thể lắp cảm biến ở vị trí an toàn hơn, không cần đưa thiết bị xuống nước và giảm đáng kể công việc bảo trì so với cảm biến thủy tĩnh.

LR83 phù hợp ở đâu trong thủy điện?

Cảm biến radar LR83 đo 30m có hiển thị tại cảm biến

Nếu LR85 dùng cho các vị trí đo xa, thì LR83 phù hợp cho các điểm đo trung bình khoảng 30m, đặc biệt khi người vận hành cần quan sát giá trị trực tiếp tại hiện trường.

LR83 có thể dùng cho:

Kênh dẫn nước.
Bể điều tiết.
Hồ chứa nhỏ.
Cửa xả phụ.
Vị trí đo cần hiển thị tại chỗ.
Các điểm đo không cần dải 120m nhưng vẫn muốn dùng radar thay cho siêu âm.

So với LR80 và LR81, LR83 phù hợp hơn khi kỹ thuật viên cần thao tác, cài đặt hoặc kiểm tra giá trị ngay tại thiết bị. Đây là lợi thế trong quá trình chạy thử, bảo trì hoặc kiểm tra định kỳ tại hiện trường.

LR80 và LR81 dùng cho vị trí nào?

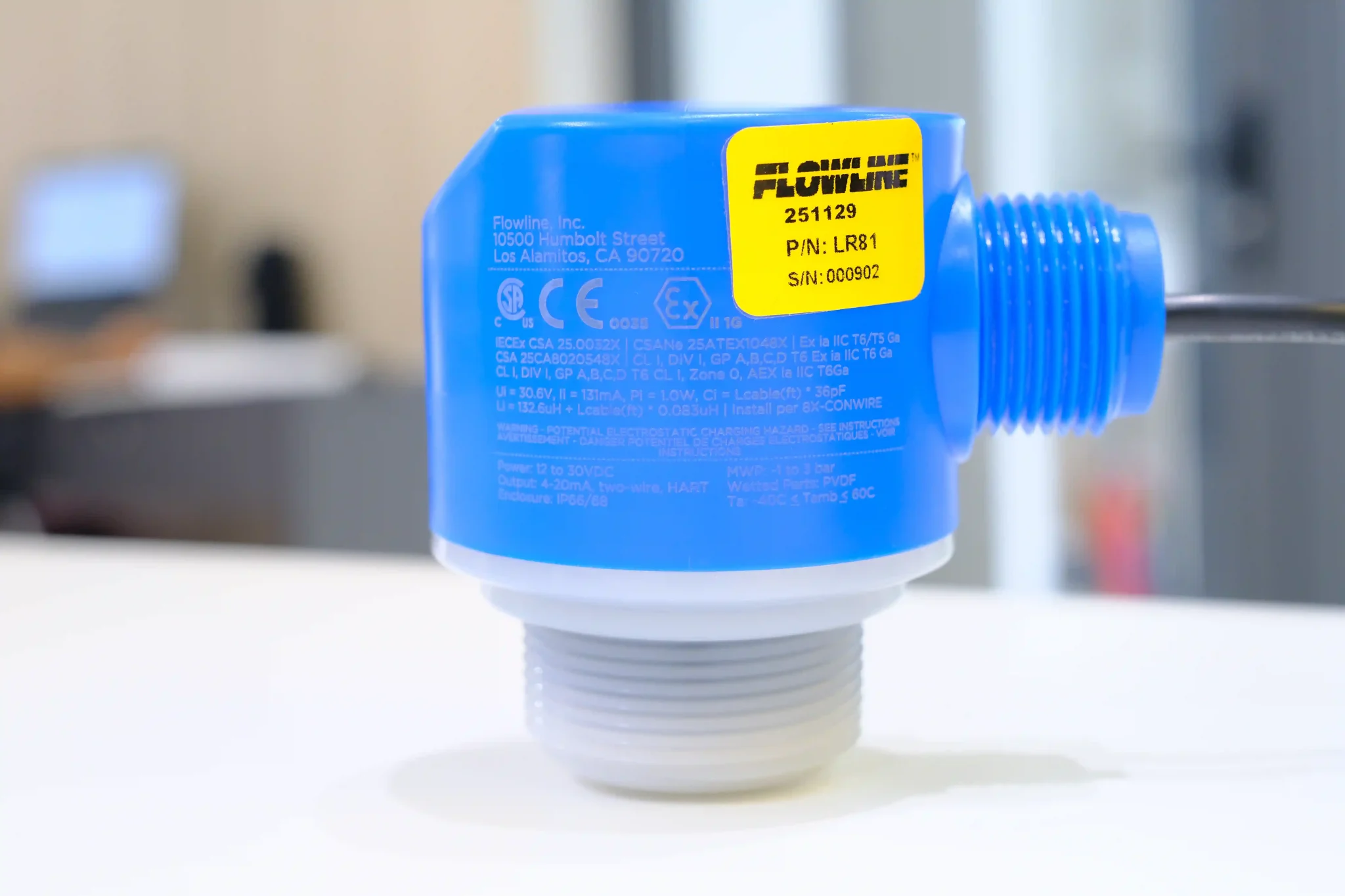

Cảm biến đo mức radar LR81 do 30m không hiển thị - Output 4-20mA — Cảm biến đo mức radar LR81 do 30m không hiển thị – Output 4-20mA

LR80 phù hợp cho các điểm đo ngắn, khoảng 10m. Trong thủy điện, LR80 có thể dùng ở các bể nước nhỏ, mương xả, kênh phụ hoặc bể điều tiết có chiều cao không lớn.

LR81 phù hợp cho các vị trí đo khoảng 30m. Đây là lựa chọn trung gian giữa LR80 và LR85, dùng cho các điểm đo xa hơn 10m nhưng chưa cần đến dải đo 120m.

Cách chọn đơn giản:

Dưới 10m: chọn LR80.
Khoảng 10–30m: chọn LR81 hoặc LR83.
Trên 30m, đặc biệt 50–100m: chọn LR85.

Radar có lợi gì so với siêu âm trong thủy điện?

Trong môi trường thủy điện, radar có nhiều ưu điểm so với siêu âm, đặc biệt ở các vị trí đo xa:

Tiêu chí	Siêu âm	Radar
Khoảng cách đo xa	Hạn chế hơn	Tốt hơn
Ảnh hưởng bởi gió	Dễ bị ảnh hưởng	Ít ảnh hưởng hơn
Ảnh hưởng bởi hơi nước, sương mù	Có thể bị nhiễu	Ổn định hơn
Kích thước đầu dò đo xa	Thường lớn và nặng	Gọn hơn
Mặt nước dao động	Dễ làm tín hiệu dao động	Ổn định hơn
Bảo trì	Trung bình	Ít bảo trì hơn
Ứng dụng đập cao	Không tối ưu	Phù hợp hơn

Nếu dùng siêu âm cho bể thấp hoặc kênh nhỏ, thiết bị vẫn có thể hoạt động tốt. Nhưng nếu đo mực nước đập thủy điện, nơi khoảng cách có thể lên đến 50–100m, radar LR85 là lựa chọn đáng tin cậy hơn.

Cảm biến radar đo mực nước đập thủy điện đưa về PLC, SCADA hoặc bộ hiển thị

Cài đặt cảm biến radat LR80-LR81 qua App điện thoại - Leveltap — Cài đặt cảm biến radat LR80-LR81 qua App điện thoại – Leveltap

Cảm biến radar đo mực nước có thể truyền tín hiệu về hệ thống điều khiển bằng ngõ ra analog 4-20mA. Đây là tín hiệu phổ biến, dễ kết nối với PLC, bộ hiển thị, datalogger hoặc hệ thống SCADA.

Trong các hệ thống thủy điện, tín hiệu mực nước có thể dùng để:

Hiển thị mực nước tại phòng điều khiển.
Cảnh báo mực nước cao hoặc thấp.
Giám sát mực nước theo thời gian thực.
Ghi dữ liệu vận hành.
Kết hợp với hệ thống điều khiển cửa van.
Truyền dữ liệu về trung tâm giám sát.

Đặc biệt cảm biến radar Flowline được cấu hình khoảng cách đo thông qua App điện thoại bằng sóng Bluetooth. Đây là một bước tiến nhảy vọt với các loại cảm biến radar khác.

Với các dòng càm biến radar LR81-LR83-LR85 HART đều có tích hợp chuẩn HART để cấu hình và giao tiếp, giám sát giúp hệ thống sẽ linh hoạt hơn. Đặc biệt, các model có hiển thị như LR83 và LR85 giúp kỹ thuật viên dễ kiểm tra giá trị trực tiếp tại hiện trường.

Khi nào nên thay cảm biến thủy tĩnh hoặc siêu âm bằng radar?

Nên cân nhắc sử dụng cảm biến radar trong các trường hợp sau:

Khoảng cách đo lớn hơn 10m.
Vị trí lắp đặt ngoài trời.
Mặt nước dao động liên tục.
Có gió, sương mù hoặc hơi nước.
Không muốn đưa cảm biến xuống nước.
Cảm biến thủy tĩnh thường xuyên bám bẩn hoặc khó bảo trì.
Đầu dò siêu âm đo xa quá lớn, quá nặng.
Cần tín hiệu ổn định để đưa về PLC/SCADA.
Cần đo mực nước hồ chứa, đập cao hoặc kênh dẫn sâu.
Cần dải đo đến 50m, 100m hoặc cao hơn.

Đối với các ứng dụng thủy điện, radar không chỉ giúp đo chính xác hơn trong môi trường đo xa mà còn giúp giảm chi phí bảo trì trong quá trình vận hành lâu dài.

Ứng dụng thực tế của radar đo mực nước đập thủy điện

Cảm biến radar LR80, LR81, LR83 và LR85 có thể dùng cho nhiều điểm đo khác nhau trong nhà máy thủy điện.

LR80 phù hợp cho các điểm đo ngắn như bể điều tiết, kênh nhỏ hoặc mương xả.

LR81 phù hợp cho các điểm đo trung bình, khoảng cách đến 30m, như kênh dẫn sâu hoặc hồ chứa nhỏ.

LR83 phù hợp khi cần radar có hiển thị tại chỗ, dễ kiểm tra giá trị đo ngay tại hiện trường.

LR85 phù hợp nhất cho các ứng dụng đo xa như hồ chứa lớn, đập thủy điện, thượng lưu, hạ lưu hoặc các vị trí có khoảng cách đo từ vài chục mét đến gần 100m.

Việc chọn đúng model giúp hệ thống đo mực nước hoạt động ổn định, tránh lãng phí chi phí đầu tư và đảm bảo tín hiệu phù hợp với yêu cầu điều khiển.

Kết luận về cảm biến radar đo mực nước đập thủy điện

Đo mực nước đập thủy điện là ứng dụng yêu cầu thiết bị đo xa, ổn định và ít bảo trì. Cảm biến thủy tĩnh có thể gặp khó khăn do phải tiếp xúc trực tiếp với nước, trong khi cảm biến siêu âm thường không tối ưu khi khoảng cách đo lớn hơn 10m.

Với các vị trí đo ngắn, có thể chọn LR80.
Với các vị trí đo trung bình đến khoảng 30m, có thể chọn LR81 hoặc LR83.
Với các vị trí đo xa từ 50–100m hoặc cần dải đo lớn cho hồ chứa và đập thủy điện, nên chọn LR85.
