Clamp là gì là một trong những thắc mắc dành cho anh em mới lần đầu tiếp xúc các thiết bị trong ngành dược phẩm, thực phẩm, dầu khí, ngành nước. Clamp là một chuẩn kết nối cơ khí trong công nghiệp được sử dụng phổ biến để giữ chặt hai bộ phận với nhau, đặc biệt là trong các hệ thống xử lý chất lỏng như đường ống. Với thiết kế đơn giản nhưng hiệu quả, clamp đã trở thành giải pháp không thể thiếu trong nhiều ngành công nghiệp.
Clamp là gì? và Vai Trò của Clamp Trong Công Nghiệp
Trong công nghiệp, clamp là phương pháp kết nối cơ khí sử dụng thiết bị kẹp để giữ chặt hai bộ phận (thường là ống) mà không cần hàn hoặc ren vĩnh viễn. Vai trò quan trọng của clamp thể hiện rõ trong các hệ thống xử lý chất lỏng, nơi đòi hỏi:
- Đảm bảo không rò rỉ
- Dễ dàng tháo lắp để vệ sinh
- Duy trì tiêu chuẩn vệ sinh cao
Trong các ngành như thực phẩm và dược phẩm, clamp giúp duy trì vệ sinh và tuân thủ các tiêu chuẩn nghiêm ngặt như 3A hoặc ASME BPE, đảm bảo sản phẩm không bị nhiễm bẩn.

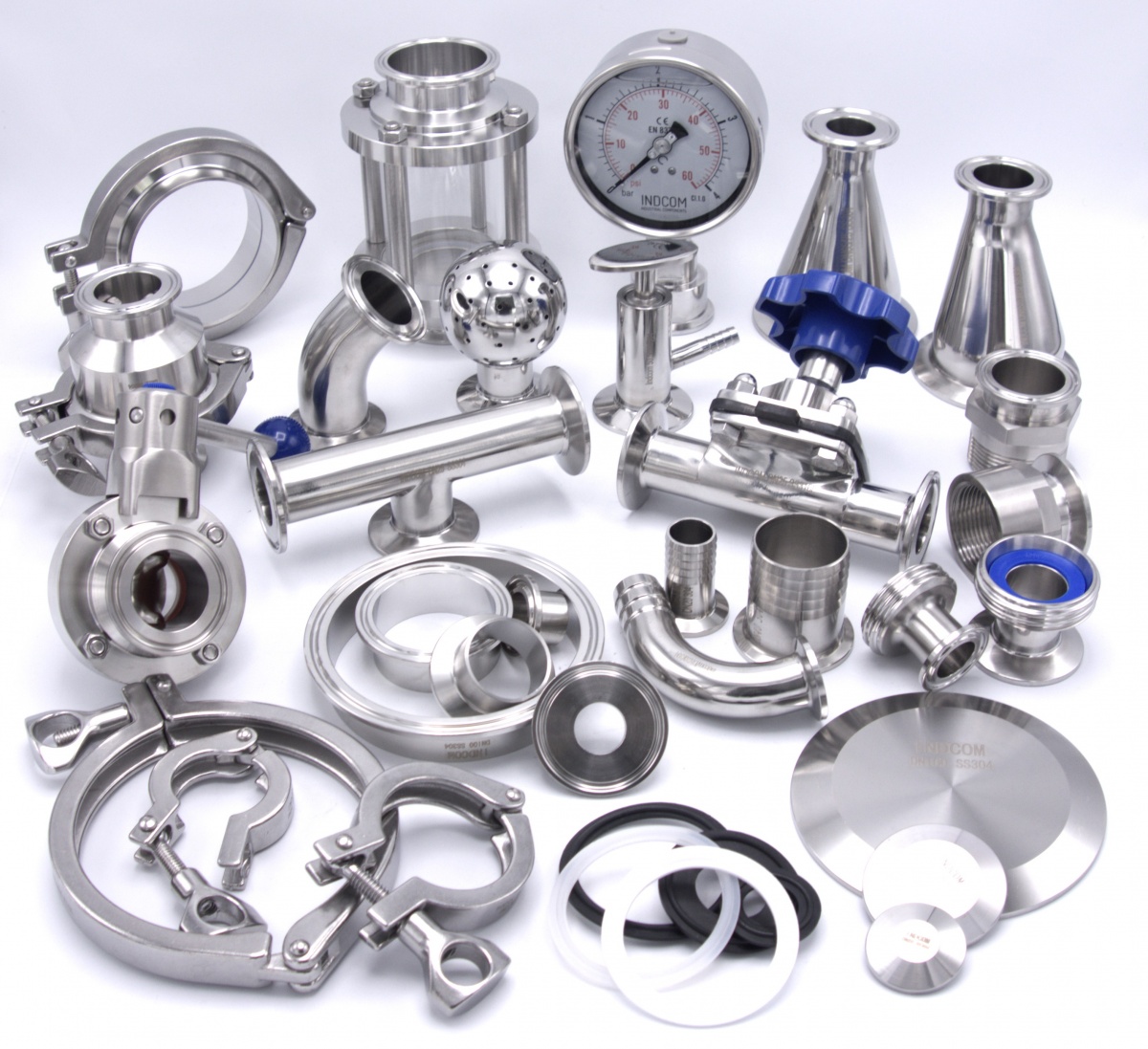

Các Loại Clamp Phổ Biến Trong Công Nghiệp
Tri-Clamp Fittings
Đây là loại kết nối được sử dụng rộng rãi trong ngành thực phẩm, đồ uống và dược phẩm. Tri-Clamp gồm các thành phần chính:
- Ferrule (đầu ống): Thường được làm từ thép không gỉ 304 hoặc 316L
- Gasket (vòng đệm): Làm từ polymer đặc biệt để đảm bảo kín khít
- Clamp collar (vòng kẹp): Giữ chặt toàn bộ kết nối
Tri-Clamp tuân thủ các tiêu chuẩn ASME BPE hoặc 3A, đảm bảo vệ sinh và an toàn tuyệt đối cho quy trình sản xuất.

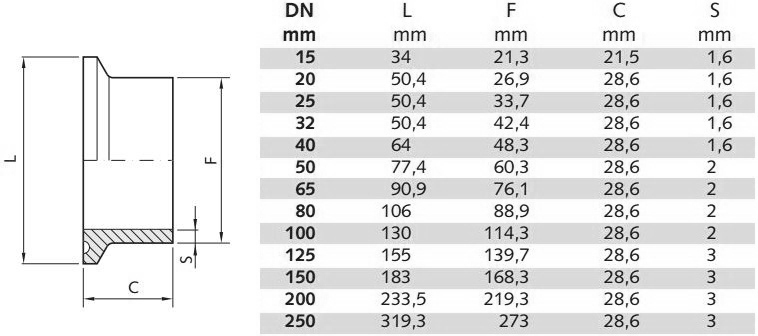

ISO 2852 Clamp Pipe Couplings
ISO 2852 là chuẩn quốc tế cho kết nối ống trong ngành thực phẩm, quy định cách sử dụng clamp để nối hai đoạn ống với vòng đệm, đảm bảo kín khít. Chuẩn này quy định:
- Vật liệu thép không gỉ chất lượng cao
- Áp suất làm việc phù hợp
- Kích thước chuẩn hóa
ISO 2852 được ứng dụng phổ biến trong ngành sữa và chế biến thực phẩm, nơi đòi hỏi tiêu chuẩn vệ sinh cao.
Nguyên Lý Hoạt Động Của Clamp
Clamp hoạt động dựa trên nguyên lý kẹp áp lực đơn giản nhưng hiệu quả:
- Hai đầu ống (ferrule) được căn chỉnh thẳng hàng
- Vòng đệm (gasket) được đặt vào giữa hai đầu ống
- Vòng kẹp (clamp collar) được siết chặt để tạo áp lực đồng đều
- Áp lực từ vòng kẹp giúp vòng đệm biến dạng nhẹ, tạo lớp kín hoàn hảo
Quá trình lắp đặt clamp đơn giản:
- Căn chỉnh hai đầu ống
- Đặt vòng đệm vào vị trí
- Siết vòng kẹp đến momen xoắn theo yêu cầu (thường được quy định trong tài liệu kỹ thuật)
Việc bảo trì clamp cũng rất thuận tiện, chỉ cần nới lỏng vòng kẹp, tháo rời các thành phần để vệ sinh, sau đó lắp lại – tất cả đều không cần sử dụng dụng cụ phức tạp.
Ưu Điểm Nổi Bật Của kết nối Clamp
Clamp có nhiều ưu điểm vượt trội so với các phương pháp kết nối khác:
Thiết Kế Tiêu Chuẩn Vệ Sinh
- Không có khe hở và góc chết nơi vi khuẩn có thể phát triển
- Bề mặt tiếp xúc trơn láng, dễ làm sạch
- Phù hợp với môi trường đòi hỏi tiêu chuẩn vệ sinh cao
Dễ Dàng Lắp Ráp và Tháo Rời
- Không cần công cụ đặc biệt
- Tiết kiệm thời gian trong quá trình bảo trì
- Có thể tháo lắp nhanh chóng để vệ sinh hoặc kiểm tra
Kín Khít và An Toàn
- Khi được siết đúng cách, clamp đảm bảo không rò rỉ
- Chịu được áp suất cao trong điều kiện làm việc
- Vật liệu chất lượng cao đảm bảo độ bền lâu dài
Đa Dạng Kích Thước
- Phù hợp với nhiều đường kính ống khác nhau
- Có sẵn từ kích thước nhỏ (DN 1″) đến lớn (DN 12″ hoặc lớn hơn)
- Dễ dàng tìm được kích thước phù hợp với nhu cầu đặc thù
Ứng Dụng Của Clamp Trong Các Ngành Công Nghiệp
Kết nối Clamp trong Công Nghiệp Thực Phẩm và Đồ Uống
- Đường ống vận chuyển sữa, bia, nước giải khát
- Hệ thống CIP (Cleaning-In-Place)
- Thiết bị chế biến thực phẩm

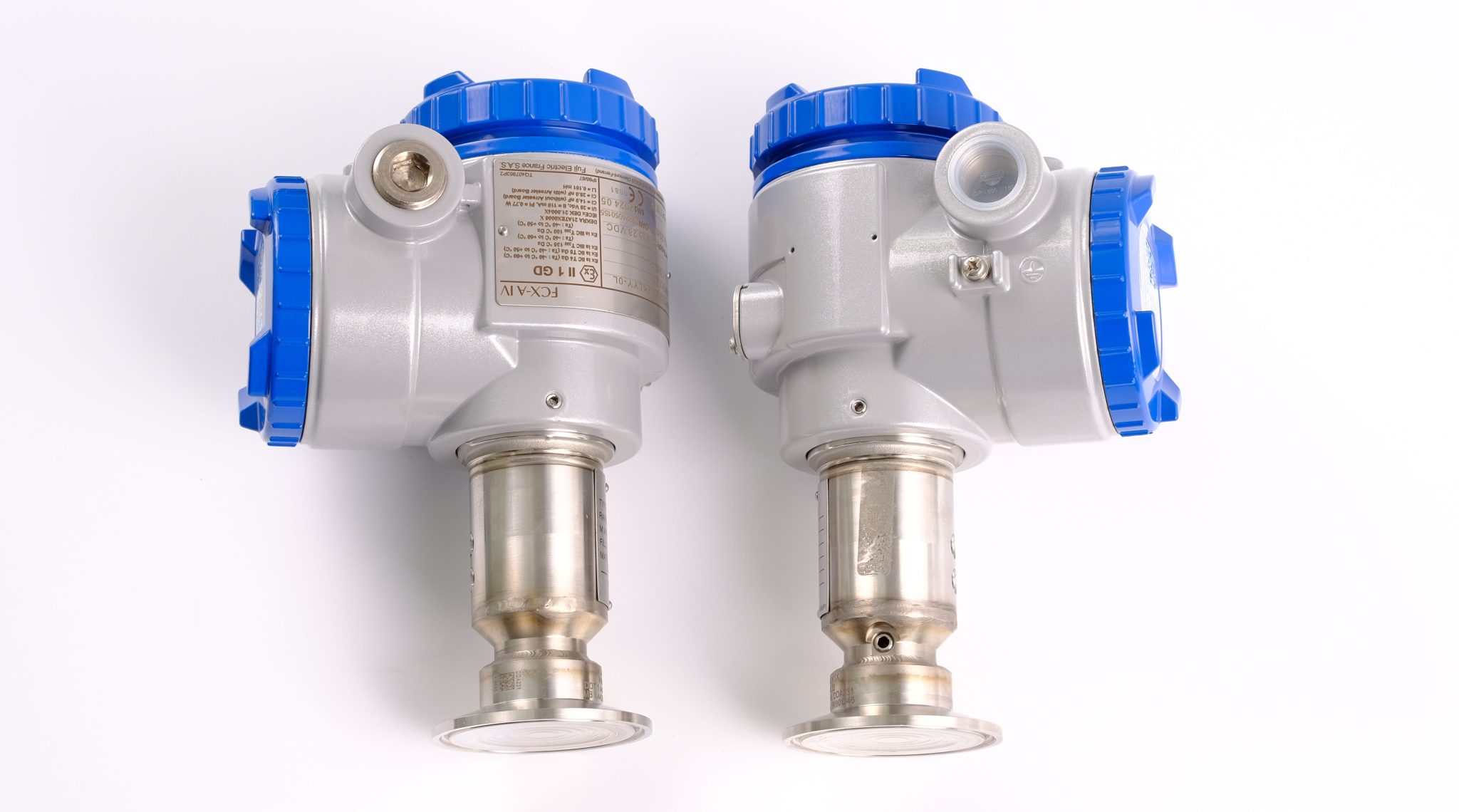

Kết nối Clamp trong Ngành Dược Phẩm và Công Nghệ Sinh Học
- Sản xuất thuốc vô trùng
- Hệ thống lọc và tinh chế
- Dây chuyền sản xuất vaccine
Kết nối Clamp trong Công Nghiệp Hóa Chất và Dầu Khí
- Hệ thống vận chuyển hóa chất đặc biệt
- Thiết bị chống ăn mòn với vật liệu thép không gỉ 316L
- Hệ thống xử lý chất lỏng đặc biệt

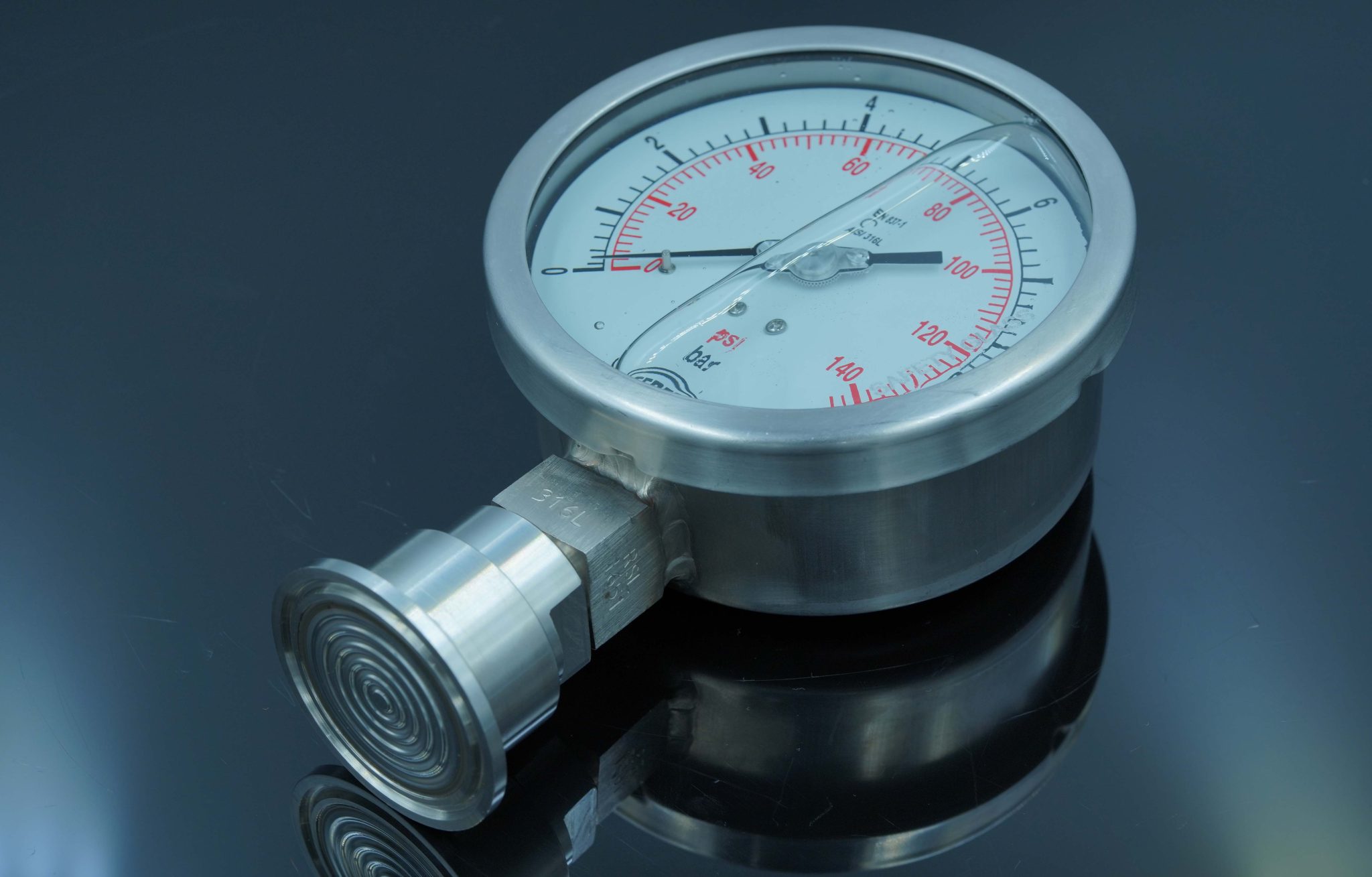

Kết nối Clamp trong Hệ Thống Xử Lý Nước
- Đường ống cấp nước sạch
- Hệ thống xử lý nước thải
- Thiết bị lọc và khử trùng nước
So Sánh Clamp Với Các Phương Pháp Kết Nối Khác
| Phương pháp | Ưu điểm | Nhược điểm |
| Clamp | Vệ sinh cao, dễ tháo lắp | Cần siết đúng momen, cần bảo trì định kỳ |
| Ren (Threaded) | Dễ lắp đặt, chi phí thấp | Dễ rò rỉ, khó vệ sinh triệt để |
| Bích (Flanged) | Bền, chịu áp suất cao | Kích thước lớn, nặng, khó tháo lắp |
| Hàn (Welded) | Vĩnh cửu, không rò rỉ | Không thể tháo rời, không phù hợp với yêu cầu vệ sinh cao |
Bảng so sánh này cho thấy clamp nổi bật ở tính linh hoạt và khả năng đảm bảo vệ sinh, mặc dù cần được bảo trì định kỳ để tránh bị lỏng.
Tiêu Chí Lựa Chọn Clamp Phù Hợp
Khi lựa chọn clamp cho hệ thống của bạn, hãy cân nhắc các yếu tố sau:
Tương Thích Vật Liệu
- Đảm bảo thép không gỉ 304 hoặc 316L phù hợp với loại chất lỏng cần xử lý
- Xem xét khả năng chống ăn mòn của vật liệu
Áp Suất và Nhiệt Độ Làm Việc
- Kiểm tra khả năng chịu áp suất của clamp (thường đến 10 bar)
- Xác định phạm vi nhiệt độ làm việc (thường dưới 150°C)
Kích Thước Ống
- Chọn kích thước clamp tương ứng với đường kính ống
- Đảm bảo tương thích với hệ thống hiện có
Tuân Thủ Tiêu Chuẩn Ngành
- Đảm bảo tuân thủ các tiêu chuẩn như FDA, 3A, hoặc ASME BPE
- Đặc biệt quan trọng trong ngành thực phẩm và dược phẩm
Tóm lại Kết nối Clamp là gì?
Clamp là một chuẩn kết nối cơ khí không thể thiếu trong nhiều ngành công nghiệp, đặc biệt là những ngành yêu cầu vệ sinh cao như thực phẩm và dược phẩm. Với thiết kế đơn giản, dễ sử dụng cùng khả năng đảm bảo kết nối kín và vệ sinh, clamp đáp ứng hoàn hảo nhu cầu của các hệ thống xử lý chất lỏng hiện đại.
Từ Tri-Clamp fittings đến ISO 2852, mỗi loại clamp đều có những ưu điểm riêng phù hợp với từng ứng dụng cụ thể. Việc hiểu rõ về clamp và cách sử dụng chúng sẽ giúp bạn tối ưu hóa hiệu suất và độ an toàn cho hệ thống của mình.
Hãy cân nhắc kỹ lưỡng các tiêu chí lựa chọn để tìm ra giải pháp clamp phù hợp nhất với nhu cầu đặc thù của dự án hoặc hệ thống của bạn.
Câu Hỏi Thường Gặp
Clamp có thể sử dụng cho ứng dụng áp suất cao không?
Có, tuy nhiên cần lựa chọn loại clamp phù hợp với áp suất làm việc. Hầu hết clamp công nghiệp có thể chịu được áp suất đến 10 bar, một số loại đặc biệt có thể chịu được áp suất cao hơn.
Làm thế nào để đảm bảo kết nối clamp không bị rò rỉ?
Để tránh rò rỉ, cần đảm bảo vòng đệm đúng kích thước, đặt đúng vị trí và siết vòng kẹp đến momen xoắn theo khuyến nghị của nhà sản xuất.
Có thể sử dụng clamp trong môi trường nhiệt độ cao không?
Có thể, nhưng cần chọn vòng đệm phù hợp với nhiệt độ làm việc. Vòng đệm EPDM thường chịu được nhiệt độ đến 135°C, trong khi vòng đệm PTFE có thể chịu được nhiệt độ cao hơn.
Tần suất kiểm tra và bảo trì clamp như thế nào?
Nên kiểm tra clamp định kỳ 3-6 tháng một lần, đặc biệt là vòng đệm để phát hiện dấu hiệu hư hỏng hoặc lão hóa. Việc kiểm tra momen siết của vòng kẹp cũng nên được thực hiện thường xuyên.
Có thể kết hợp các loại clamp khác nhau trong cùng một hệ thống không?
Có thể, nhưng cần đảm bảo sự tương thích về kích thước và tiêu chuẩn. Nên sử dụng các bộ chuyển đổi (adapter) phù hợp khi kết nối giữa các chuẩn clamp khác nhau.
Anh em có muốn tìm hiểu thêm gì không? Nếu có hãy liên hệ với mình qua Zalo 0937.27.55.66 hoặc call cho mình nếu thấy cần thiết.
Xem thêm: cảm biến áp suất màng Clamp tại đây!
Chúc các bạn thành công!
Kỹ sư Cơ Điện Tử
Nguyễn Minh Hòa
