Power analyzer là gì? Khi nào cần phân tích điện năng

Power analyzer là thiết bị phân tích điện năng chuyên sâu dùng trong nhà máy, giúp kỹ sư đánh giá sóng hài, chất lượng điện và nguyên nhân sự cố mà đồng hồ đo công suất không thể đáp ứng.
Trong các nhà máy hiện đại, nơi sử dụng nhiều biến tần, động cơ và tải phi tuyến, việc chỉ đo công suất là chưa đủ – lúc này power analyzer đóng vai trò phân tích và chẩn đoán hệ thống điện.

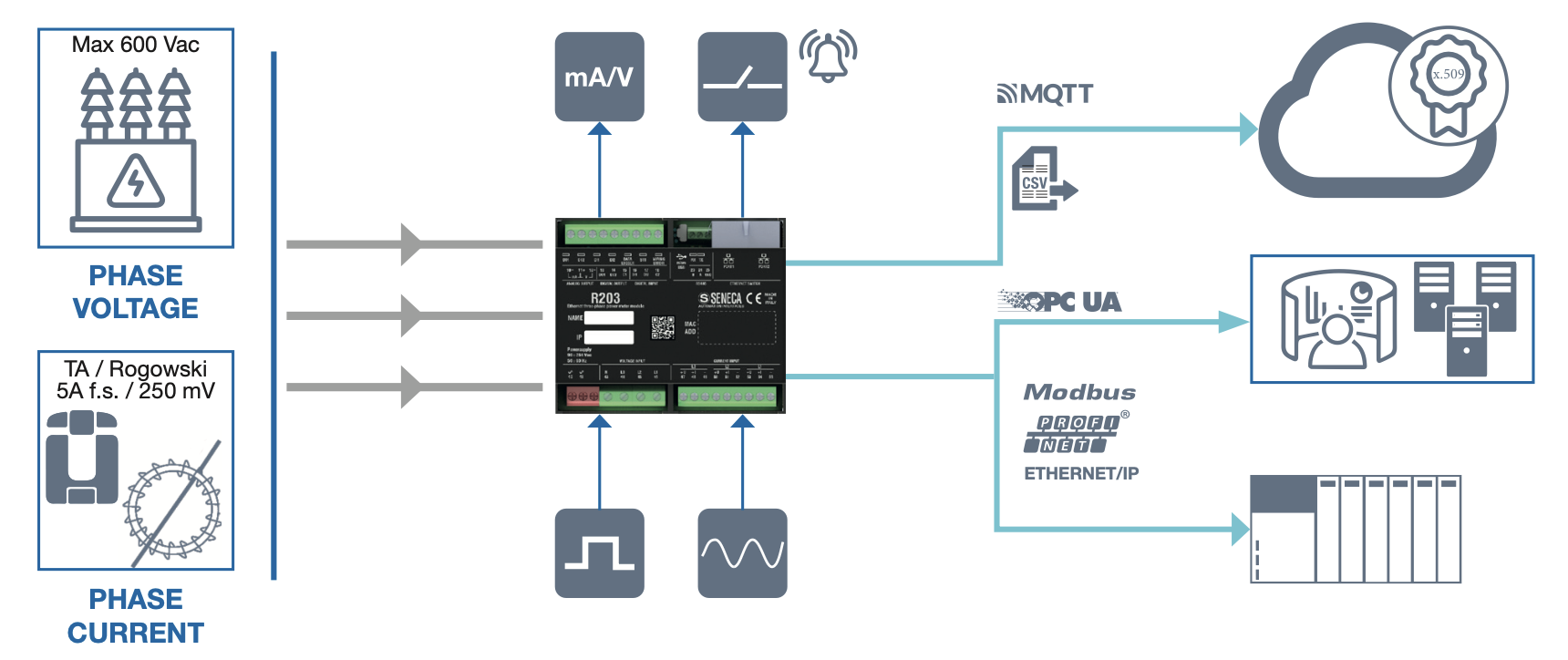

Sơ đồ nguyên lý power analyzer đo và phân tích điện năng trong hệ thống điện công nghiệp

Nội Dung Chính

Power analyzer là gì?

Power analyzer (thiết bị phân tích điện năng) là thiết bị đo lường chuyên dụng, không chỉ ghi nhận các thông số điện cơ bản mà còn phân tích sâu chất lượng điện và hành vi của hệ thống điện theo thời gian.

Khác với đồng hồ đo công suất hay công tơ điện năng, power analyzer được sử dụng khi:

Cần phân tích nguyên nhân sự cố
Cần đánh giá chất lượng điện
Cần dữ liệu kỹ thuật để tối ưu hệ thống

Power analyzer đo và phân tích những gì?

Sự khác biệt khá lớn giữa đồng hồ đo công suất điện 3 pha và Power aanalyzer là gì? Đó là câu hỏi của rất nhiều anh em chưa bao giờ sử dụng các thiết bị phân tích chất lượng điện năng.

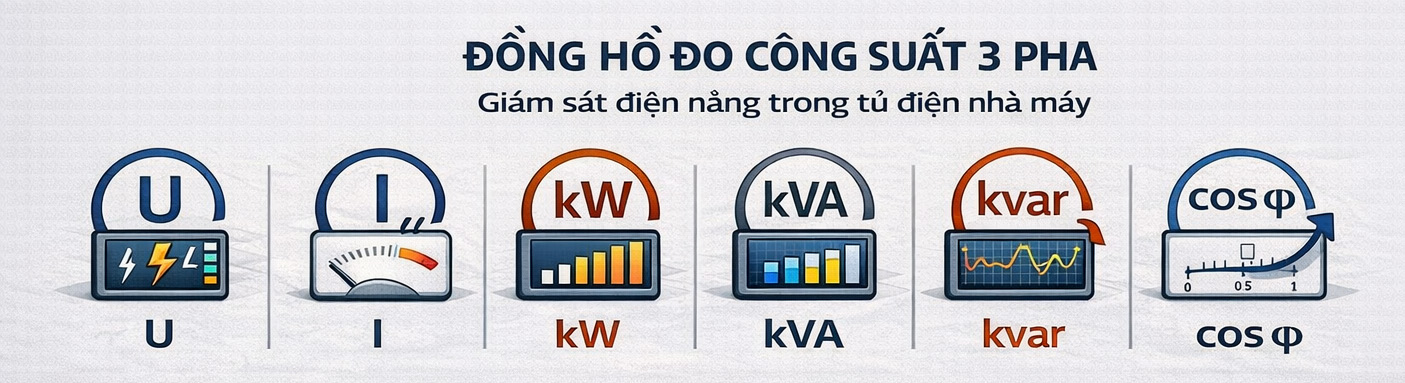

các thông số cơ bản về điện năng của đồng hồ đo công suất 3 pha đo được — Các thông số cơ bản về điện năng của đồng hồ đo công suất 3 pha đo được

Các thông số điện cơ bản

Điện áp từng pha (U)
Dòng điện từng pha (I)
Công suất tác dụng (kW)
Công suất phản kháng (kvar)
Công suất biểu kiến (kVA)
Hệ số công suất (cosφ)
Điện năng tiêu thụ (kWh)

Các thông số phân tích nâng cao

Các thông số power analyzer phân tích điện năng và chất lượng điện

Đây là điểm làm nên giá trị của power analyzer:

Sóng hài điện áp và dòng điện (THD-V, THD-I)
Mất cân bằng pha
Biến động điện áp theo thời gian
Tần số
Phân tích chất lượng điện tổng thể

👉 Những thông số này không thể đánh giá đầy đủ bằng đồng hồ đo công suất thông thường.

Khi nào đồng hồ đo công suất là chưa đủ?

Sơ đồ đấu nối power analyzer với biến dòng CT trong tủ điện công nghiệp

Trong nhiều hệ thống điện công nghiệp, đồng hồ đo công suất chỉ đáp ứng nhu cầu giám sát cơ bản. Tuy nhiên, power analyzer trở nên cần thiết khi:

Hệ thống sử dụng biến tần hoặc tải phi tuyến
Thiết bị điện hay lỗi, nóng, rung không rõ nguyên nhân
Cosφ thấp dù đã lắp tụ bù
Nghi ngờ sóng hài gây ảnh hưởng thiết bị
Cần đánh giá chất lượng điện trước khi cải tạo hệ thống

👉 Lúc này, bài toán không còn là “đang tiêu thụ bao nhiêu điện” mà là “điện đang có chất lượng ra sao”.

Power analyzer khác gì đồng hồ đo công suất 3 pha?

Trong thực tế vận hành, nhiều kỹ sư thường nhầm lẫn giữa power analyzer và đồng hồ đo công suất 3 pha. Bảng dưới đây giúp phân biệt rõ vai trò của từng thiết bị.

Tiêu chí	Power Analyzer	Đồng hồ đo công suất 3 pha
Mục đích chính	Phân tích điện năng & chất lượng	Giám sát công suất
Sóng hài	Có	Không
Mất cân bằng pha	Có	Hạn chế
Phân tích nguyên nhân	Có	Không
Tần suất lấy mẫu	Cao	Trung bình
Ứng dụng	Phân tích chuyên sâu, khảo sát	Giám sát hàng ngày
