Biến dòng Rogowski là cảm biến dòng AC dạng vòng mềm, phù hợp để đo dòng lớn trên cáp hoặc thanh cái khi CT truyền thống khó lắp hoặc không đủ kích thước. Cuộn đo có thể mở để bao quanh dây dẫn, nhưng cần bộ tích phân, bộ chuyển đổi hoặc đồng hồ có đầu vào Rogowski để tạo ra giá trị dòng hoàn chỉnh.
Bài viết này giúp kỹ sư trả lời ba câu hỏi trước khi chọn thiết bị: có thật sự cần dùng Rogowski không, cần vòng đo nào và dữ liệu cuối cùng phải đưa về PLC, đồng hồ tại tủ hay hệ thống quản lý điện năng.
| TRẢ LỜI NHANH: Chọn Rogowski khi cần đo dòng AC lớn, tủ đã vận hành, thanh cái quá lớn hoặc không gian không phù hợp với CT lõi cứng. Không chọn Rogowski nếu cần đo DC, chỉ đo tạm thời bằng ampe kìm, hoặc hệ thống đã có CT 1 A/5 A đáp ứng tốt. |
Biến dòng Rogowski là gì và giải quyết vấn đề nào?
Biến dòng Rogowski, còn gọi là cuộn Rogowski hoặc cảm biến dòng Rogowski, là một cuộn dây không dùng lõi sắt. Khi dòng điện xoay chiều chạy qua dây dẫn, từ trường biến thiên tạo ra điện áp nhỏ ở đầu ra cuộn. Điện áp này tỷ lệ với tốc độ biến thiên của dòng điện, vì vậy phải được tích phân và xử lý trước khi sử dụng.
Một hệ thống đo hoàn chỉnh có cấu trúc:
| CHUỖI ĐO: Dây dẫn AC → Cuộn Rogowski → Thiết bị xử lý → PLC, SCADA, đồng hồ hoặc hệ thống quản lý điện năng. |
Cuộn Rogowski chỉ cảm nhận dòng điện. Khả năng hiển thị, xuất 4–20 mA, truyền Modbus, lưu dữ liệu hay phân tích sóng hài phụ thuộc vào thiết bị phía sau.
Rogowski giải quyết những tình huống nào?
- Cửa sổ CT không đủ lớn cho thanh cái hoặc bó cáp.
- Tủ điện đã hoàn thiện, khó tháo cáp để luồn qua CT lõi kín.
- Dòng tải từ vài trăm đến hàng nghìn ampere làm CT lõi sắt lớn và nặng.
- Không gian thao tác hẹp hoặc cần giảm thời gian cải tạo tủ.
- Cần đo dòng khởi động, dòng quá độ hoặc tải có dải biến thiên rộng.
Vòng đo có thể mở tại đầu khóa, đưa quanh dây dẫn rồi đóng lại. Tuy nhiên, “không phải tháo cáp” không đồng nghĩa với việc luôn được lắp khi hệ thống đang mang điện. Với dây dẫn trần, phải cô lập nguồn và tuân thủ manual cùng quy trình an toàn điện tại hiện trường.
Rogowski hoạt động như thế nào?
Rogowski đo sự biến thiên của từ trường quanh dây dẫn AC. Bộ tích phân phía sau chuyển tín hiệu tỷ lệ với di/dt thành giá trị dòng có thể hiển thị hoặc truyền về hệ thống điều khiển.
- Dòng AC chạy qua dây dẫn và tạo ra từ trường biến thiên.
- Cuộn Rogowski bao quanh dây dẫn, cảm nhận sự thay đổi của từ trường.
- Cuộn tạo ra tín hiệu điện áp nhỏ tỷ lệ với tốc độ biến thiên của dòng.
- Bộ tích phân và thiết bị xử lý tái tạo giá trị dòng điện.
- Thiết bị đầu ra chuyển giá trị thành 4–20 mA, Modbus hoặc các đại lượng điện năng.
Khi nào nên dùng Rogowski thay cho CT?
Rogowski có lợi thế rõ nhất trong các dự án retrofit, dòng lớn và không gian lắp đặt hạn chế. CT truyền thống vẫn là lựa chọn hợp lý cho tủ mới, tải dòng thấp hoặc hệ thống đã được thiết kế sẵn với đầu vào 1 A/5 A.
| Tiêu chí | Rogowski | CT truyền thống |
| Kết cấu | Vòng mềm, không lõi sắt | Lõi từ cứng |
| Tủ điện hiện hữu | Dễ mở vòng để lắp | CT lõi kín thường phải tháo dây |
| Thanh cái lớn | Chọn chiều dài vòng phù hợp | Phụ thuộc kích thước cửa sổ |
| Bão hòa lõi | Không có lõi từ để bão hòa | Có thể xảy ra |
| Tín hiệu đầu ra | Cần bộ tích phân/thiết bị tương thích | Thường 1 A, 5 A hoặc mV |
| Đo DC ổn định | Không | Không với CT AC thông thường |
| Hở mạch thứ cấp | Không có rủi ro như CT 1 A/5 A | Có thể tạo điện áp nguy hiểm |
| Bảo vệ | Phải dùng hệ thống chuyên dụng | Được sử dụng phổ biến |
Nên dùng Rogowski khi
- Dòng AC từ vài trăm đến hàng nghìn ampere.
- Thanh cái hoặc bó cáp có kích thước lớn.
- Tủ đã vận hành và chi phí tháo lắp CT cao.
- Cần đưa dữ liệu về PLC, SCADA hoặc EMS.
- Cần đo tải méo hoặc dòng khởi động trong dải làm việc được xác nhận.
Chưa cần dùng Rogowski khi
- Dòng tải thấp và CT kẹp đã đáp ứng.
- Tủ mới có thể lắp CT lõi kín phù hợp.
- Cần đo dòng DC ổn định.
- Hệ thống đã có CT 1 A/5 A và đồng hồ tương thích.
- Chỉ cần kiểm tra tạm thời bằng ampe kìm.
- Cần bảo vệ quá dòng nhưng chưa có bộ xử lý được chứng nhận cho chức năng bảo vệ.
Những giới hạn phải biết trước khi chọn
Không đo được dòng DC ổn định
Rogowski chỉ đo dòng AC, dòng xung hoặc dòng biến thiên theo thời gian. Nếu cần đo cả AC và DC, hãy cân nhắc cảm biến Hall. Nếu cần đo DC với độ chính xác cao, có thể phải dùng shunt và bộ chuyển đổi phù hợp.
Cần thiết bị xử lý tín hiệu
Không đấu trực tiếp cuộn Rogowski thụ động vào analog input 4–20 mA của PLC. Để lấy 4–20 mA cần bộ chuyển đổi như S201RC-LP; để đo công suất và điện năng cần đồng hồ hoặc bộ phân tích có đầu vào Rogowski tương thích.
Độ chính xác phụ thuộc toàn bộ chuỗi đo
Sai số tổng hợp đến từ cuộn đo, bộ tích phân, vị trí lắp, thang đo, cấu hình và đầu vào của thiết bị giám sát. Đầu khóa chưa đóng, cuộn bị xoắn, đặt sát pha khác hoặc chọn sai độ nhạy đều có thể làm kết quả sai.
Không mặc nhiên phù hợp cho bảo vệ
Một hệ thống Rogowski dùng để giám sát không tự động đáp ứng yêu cầu bảo vệ quá dòng. Khi tín hiệu được dùng để phát lệnh cắt, phải kiểm tra cấp chính xác, dải tần, thời gian đáp ứng và chứng nhận của toàn bộ chuỗi đo.
Cách chọn cuộn Rogowski theo 5 tiêu chí
1. Dòng vận hành, dòng cực đại và dòng khởi động
Toàn thang phải lớn hơn dòng cực đại dự kiến, nhưng không nên cao hơn quá nhiều. Nếu tải khoảng 200 A mà chọn thang 4.000 A, hệ thống chỉ sử dụng một phần nhỏ của dải tín hiệu và khó nhận biết biến thiên nhỏ.
| NGUYÊN TẮC: Chọn thang gần phía trên dòng cực đại thực tế, sau khi đã kiểm tra dòng khởi động, quá tải ngắn hạn và hệ số dự phòng của ứng dụng. Không dùng một bảng tham khảo chung để thay thế dữ liệu tải thực tế. |
2. Kích thước cáp hoặc thanh cái
Chiều dài vòng phải đủ để bao quanh dây dẫn và đóng khóa mà không bị kéo căng. Khi yêu cầu tư vấn, nên cung cấp chiều rộng–chiều dày thanh cái, số thanh song song mỗi pha, đường kính ngoài của cáp, khoảng trống quanh vị trí lắp và ảnh thật bên trong tủ.
3. Độ nhạy của cuộn
Cuộn Rogowski và đầu vào thiết bị xử lý phải dùng cùng độ nhạy. Với dòng SENECA được nêu trong tài liệu gốc, RC150 thường dùng độ nhạy 100 mV/kA tại 50 Hz và RC190 dùng 333 mV/kA tại 50 Hz. Trước khi đặt hàng phải đối chiếu lại tem sản phẩm, order code và datasheet phiên bản hiện hành.
4. Độ chính xác và dải tần cần thiết
Giám sát tải thông thường, đo điện năng và phân tích sóng hài không có cùng yêu cầu. Cần kiểm tra sai số biên độ, sai số pha, dải tần của cả cuộn và bộ xử lý, đặc biệt khi tính công suất, hệ số công suất hoặc đo tải qua biến tần.
5. Dữ liệu cuối cùng phải đưa về đâu?
| Nhu cầu cuối cùng | Thiết bị/cấu hình nên xem xét | Đầu ra |
| Chỉ cần dòng một pha | RC150/RC190 + S201RC-LP | 4–20 mA |
| Dòng ba pha vào PLC có AI | 3 cuộn + 3 S201RC-LP | 3 tín hiệu 4–20 mA |
| Gom analog từ xa | S201RC-LP + Z-4AI | Dữ liệu về PLC/SCADA |
| Hiển thị V, A, kW, kWh tại tủ | S711 phiên bản Rogowski | Màn hình + Modbus |
| Logging, sóng hài, Ethernet | R203 phiên bản phù hợp | Dữ liệu điện năng qua mạng |
| Đo DC | Cảm biến Hall hoặc shunt | Theo thiết bị xử lý |
RC150 và RC190 khác nhau như thế nào?
RC150 và RC190 khác nhau chủ yếu ở độ nhạy, kết cấu dây và dải cấu hình với thiết bị xử lý. Không chọn model chỉ theo dòng lớn nhất; phải bắt đầu từ đầu vào của bộ tích phân hoặc đồng hồ sẽ sử dụng.
| Thông số cần kiểm tra | RC150 | RC190 |
| Màu nhận diện | Vàng | Đỏ |
| Độ nhạy tham khảo tại 50 Hz | 100 mV/kA | 333 mV/kA |
| Thang với S201RC-LP* | 250 / 500 / 1.000 / 2.000 / 4.000 A | 75 / 150 / 300 / 600 / 1.200 A |
| Ứng dụng điển hình | Dòng lớn, nhiều chiều dài vòng | Thang thấp hơn với đầu vào phù hợp |
* Các giá trị trên được giữ theo tài liệu gốc. Cần xác nhận lại bằng datasheet và order code hiện hành trước khi xuất bản hoặc đặt hàng.
Chọn thiết bị xử lý nào?

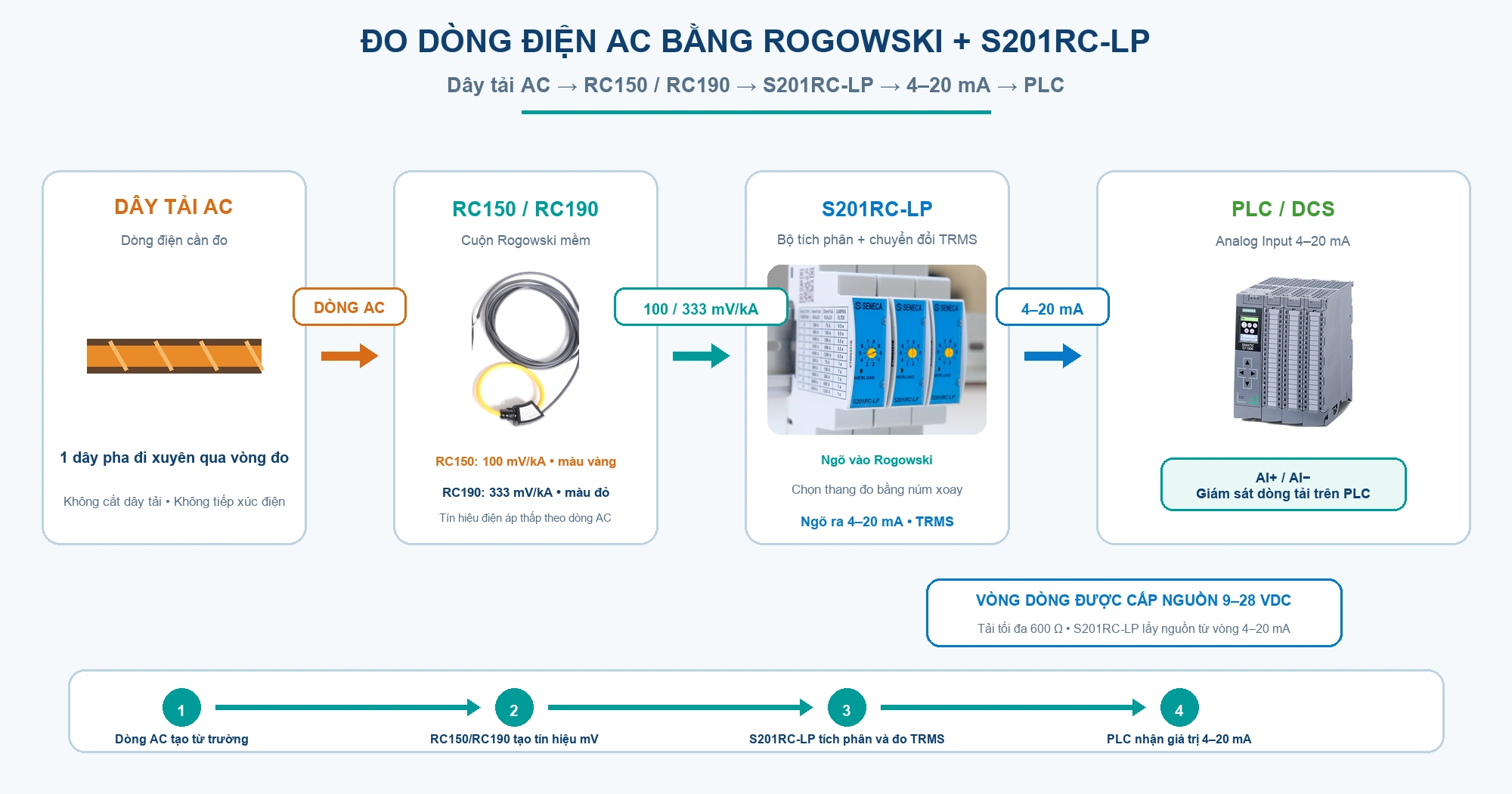

Chỉ cần dòng 4–20 mA về PLC: S201RC-LP
S201RC-LP phù hợp khi PLC chỉ cần giá trị dòng điện. Thiết bị nhận tín hiệu từ cuộn Rogowski tương thích, xử lý TRMS và chuyển kết quả thành 4–20 mA. Đây là cấu hình gọn khi không cần kW, kWh, cosφ hoặc THD.
| CẤU HÌNH: Dây tải AC → RC150/RC190 → S201RC-LP → 4–20 mA → PLC. |
Mỗi S201RC-LP có một kênh. Muốn đo riêng ba pha cần ba cuộn và ba bộ chuyển đổi.
Cần gom nhiều tín hiệu analog: thêm Z-4AI
Z-4AI phù hợp khi cần thu thập nhiều tín hiệu 4–20 mA tại tủ từ xa rồi truyền về PLC hoặc SCADA. Với cấu hình ba pha, ba S201RC-LP đưa tín hiệu vào ba kênh của module; kênh còn lại chỉ nên dùng khi loại tín hiệu và cấu hình của module cho phép.
| CẤU HÌNH: 3 cuộn Rogowski → 3 S201RC-LP → 3 tín hiệu 4–20 mA → Z-4AI → PLC/SCADA. |

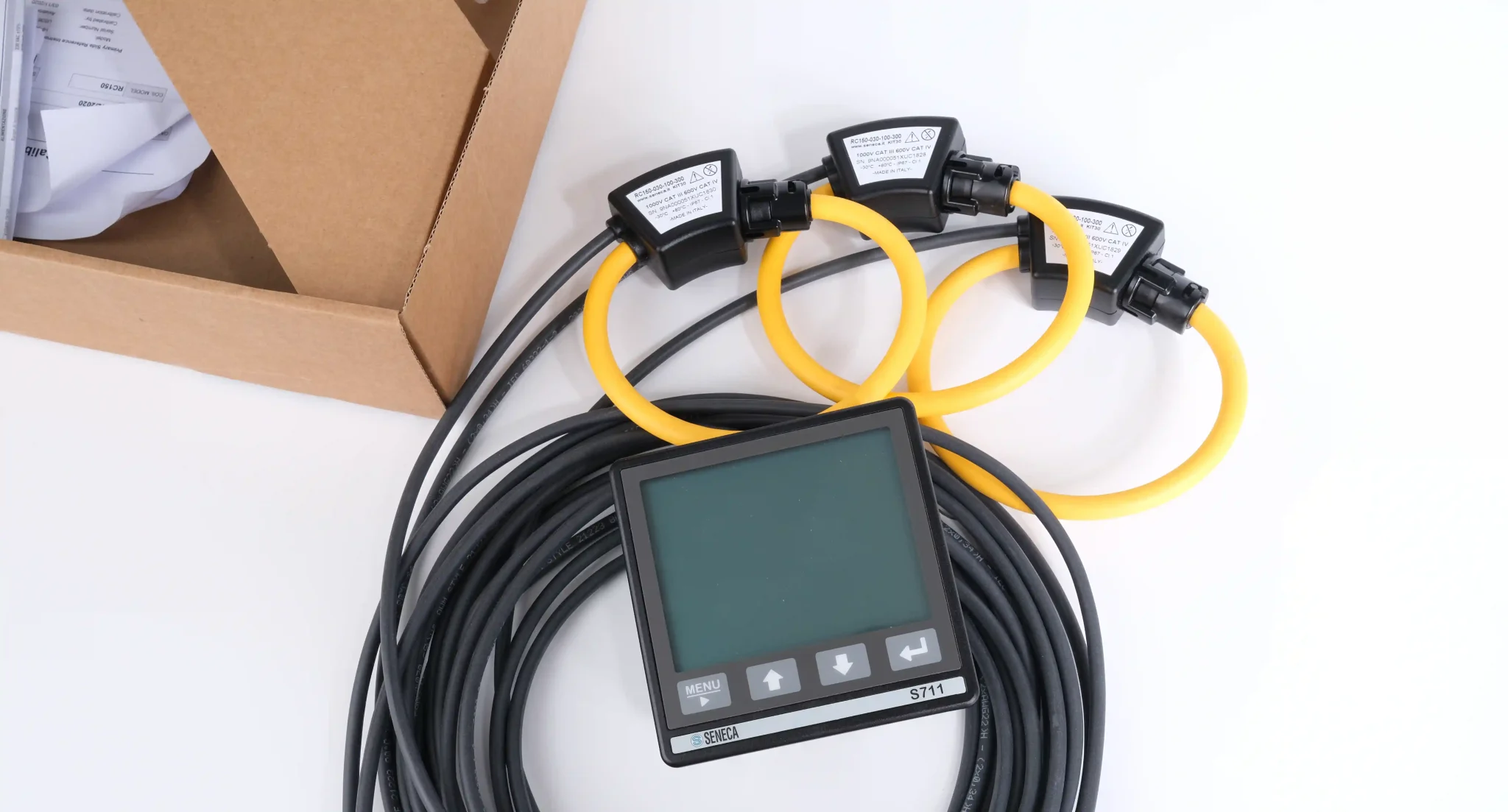

Cần hiển thị và đo điện năng tại tủ: S711 Rogowski
S711 phiên bản Rogowski phù hợp khi người vận hành cần xem điện áp, dòng, công suất, hệ số công suất và điện năng ngay trên mặt tủ. Ba cuộn được nối trực tiếp vào phiên bản đồng hồ có đầu vào Rogowski, không cần ba S201RC-LP.
Phải kiểm tra đúng order code. Phiên bản S711 dành cho CT 1 A/5 A không mặc nhiên nhận trực tiếp tín hiệu cuộn Rogowski. Xem chi tiết các phiên bản của S711.

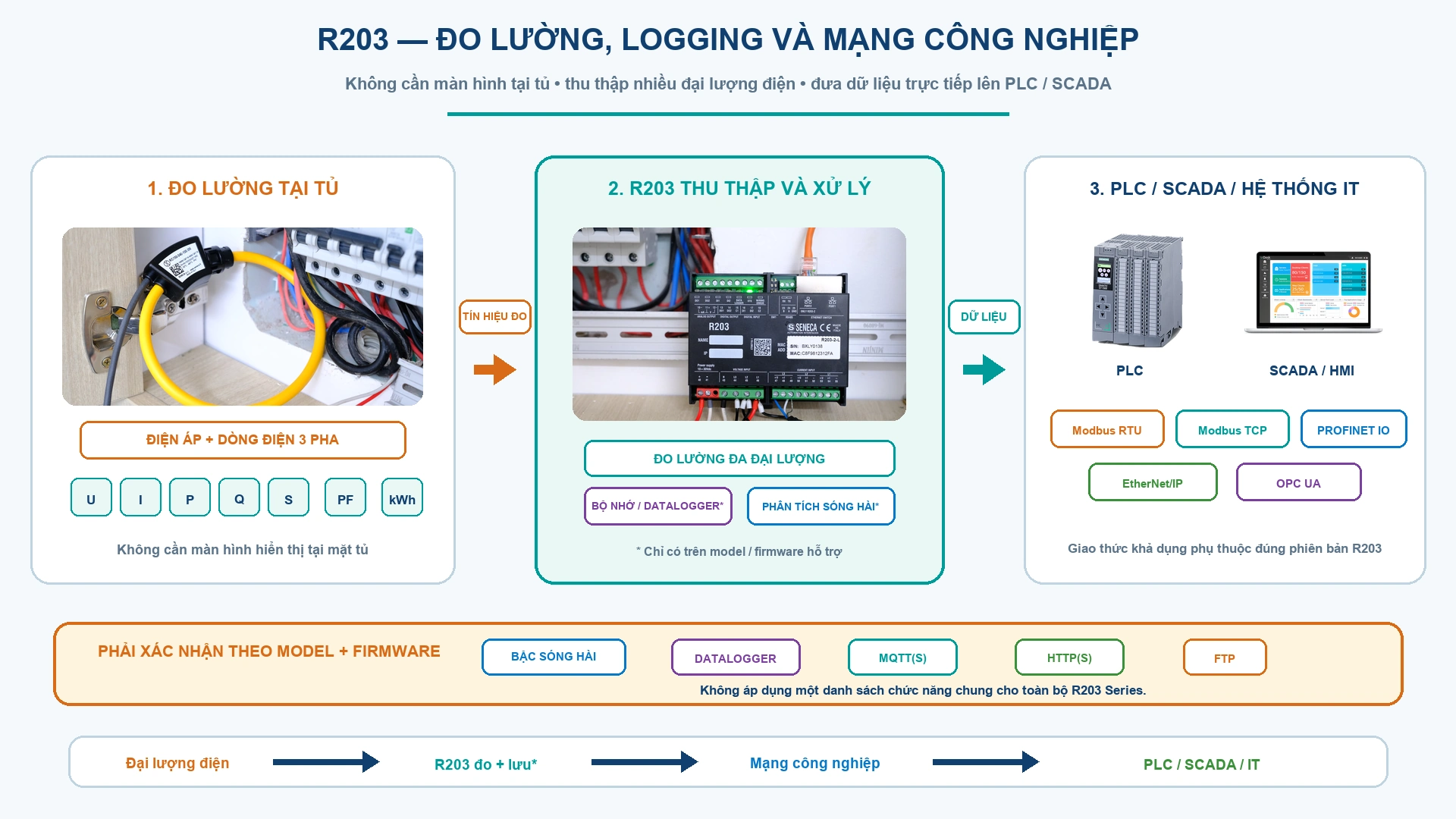

Cần logging, sóng hài và mạng công nghiệp: R203-2-L
R203 phù hợp khi không cần màn hình tại tủ nhưng cần nhiều đại lượng điện, lưu dữ liệu hoặc tích hợp trực tiếp với PLC/SCADA. Tùy phiên bản, hệ thống có thể hỗ trợ Modbus RTU/TCP, PROFINET IO, EtherNet/IP hoặc OPC UA.
Các chức năng như bậc sóng hài, datalogger, MQTT(S), HTTP(S) hay FTP phải được xác nhận theo đúng model và phiên bản firmware, không nên áp dụng một danh sách chung cho toàn bộ R203 Series. Xem thêm chức năng của R203-2-L.
Đo dòng ba pha cần bao nhiêu cuộn?
Muốn đo riêng dòng của ba pha cần ba cuộn Rogowski, mỗi pha một cuộn. Không đặt một vòng bao quanh đồng thời cả ba pha vì tổng từ trường có thể triệt tiêu, khiến kết quả đo sai hoặc gần bằng không.
| Thành phần | Số lượng | Vai trò |
| Cuộn Rogowski | 3 | Đo riêng pha R, S và T |
| S201RC-LP | 3 nếu dùng cấu hình 4–20 mA | Chuyển từng pha sang 4–20 mA |
| Analog input PLC | 3 kênh | Nhận ba tín hiệu dòng |
| Z-4AI | 1 nếu cần truyền từ xa | Gom tín hiệu analog về mạng |
Những lỗi thường làm kết quả đo sai
| Triệu chứng/lỗi | Nguyên nhân thường gặp | Cách kiểm tra |
| Giá trị sai theo một tỷ lệ cố định | Sai độ nhạy hoặc sai thang | Đối chiếu tem cuộn, DIP switch/cấu hình và toàn thang PLC |
| Tín hiệu thay đổi ít | Chọn toàn thang quá cao | So dòng vận hành với thang cài đặt |
| Giá trị dao động bất thường | Khóa chưa kín hoặc cuộn gần pha khác | Kiểm tra đầu khóa, vị trí và khoảng cách |
| PLC hiển thị sai | Scale 4–20 mA không trùng thiết bị | Xác nhận 4 mA = 0 A và 20 mA = toàn thang |
| Đồng hồ không nhận tín hiệu | Chọn nhầm phiên bản CT 1 A/5 A | Kiểm tra order code và loại đầu vào |
Công thức scale 4–20 mA
| CÔNG THỨC: Dòng đo = (Tín hiệu mA − 4) × Toàn thang / 16. Ví dụ: thang 2.000 A, tín hiệu 12 mA → dòng đo = 1.000 A. |
Câu hỏi thường gặp về biến dòng Rogowski
Rogowski có đo được dòng DC không?
Không. Cuộn Rogowski không đo được dòng DC ổn định. Để đo DC cần cảm biến Hall hoặc shunt phù hợp.
Có thể đấu trực tiếp cuộn Rogowski vào PLC không?
Chỉ khi PLC hoặc module đo có đầu vào Rogowski chuyên dụng. Với analog input 4–20 mA, phải thêm bộ tích phân hoặc bộ chuyển đổi tương thích.
Có thể đấu vào đồng hồ Siemens hoặc Schneider đầu vào CT 5 A không?
Không thể đấu trực tiếp cuộn Rogowski vào đầu vào CT 5 A. Chỉ sử dụng được nếu có bộ xử lý tạo tín hiệu tương thích, hoặc đồng hồ có đầu vào Rogowski chuyên dụng.
Một cuộn Rogowski Coil có đo được ba pha không?
Không, nếu cần giá trị riêng của từng pha. Hệ thống ba pha cần ba cuộn và thiết bị xử lý ba kênh, hoặc ba bộ chuyển đổi một kênh.
Rogowski có chính xác hơn CT không?
Không thể kết luận chung. Rogowski có lợi thế về dải đo và lắp đặt; độ chính xác thực tế phụ thuộc toàn bộ chuỗi đo, thang cài đặt và vị trí lắp.
Có thể lắp khi hệ thống đang mang điện không?
Không nên mặc định là có thể. Phải tuân thủ manual của cảm biến, đánh giá rủi ro và quy trình an toàn tại hiện trường. Với dây dẫn trần, cần cô lập nguồn trước khi thao tác.
Thông tin cần gửi để chọn đúng cấu hình
Để kỹ sư HUPHACO kiểm tra nhanh chiều dài vòng, độ nhạy, thang đo và thiết bị xử lý, hãy gửi năm thông tin:
- Dòng vận hành, dòng cực đại và dòng khởi động nếu có.
- Kích thước cáp hoặc thanh cái, số thanh song song mỗi pha.
- Số pha và số điểm cần đo.
- Tín hiệu hoặc giao thức cần đưa về hệ thống.
- Chỉ cần dòng điện hay cần thêm công suất, điện năng và sóng hài.
ĐỀ XUẤT: Gửi ảnh bên trong tủ điện cùng năm thông tin trên để nhận cấu hình RC150/RC190, S201RC-LP, Z-4AI, S711 hoặc R203 phù hợp. Nếu CT thông thường đã đáp ứng tốt, kỹ sư cũng nên nói rõ để khách hàng không phải đầu tư thêm.
