Ren là gì? Cấu tạo, phân loại & cách chọn đúng BSP-NPT-ISO

Ren là gì, cấu tạo ra sao và làm thế nào để chọn đúng loại ren cho từng ứng dụng cơ khí, đường ống và truyền động?
Một mối ren nhỏ có thể làm sập cả hệ thống áp suất hàng trăm bar.
Sai ren không chỉ là “vặn không khớp” – mà có thể gây rò rỉ, gãy bulong, hỏng thiết bị và mất an toàn vận hành.
Bài viết này phân tích ren ở góc nhìn kỹ thuật thực tế: cấu tạo – tiêu chuẩn – ứng dụng – cách chọn đúng.

Ren là gì?

Ren là biên dạng xoắn ốc được gia công trên bề mặt trụ hoặc côn, dùng để liên kết, làm kín hoặc truyền chuyển động trong cơ khí và thiết bị công nghiệp.
Chọn sai ren có thể gây rò rỉ áp suất, trượt ren, gãy bulong hoặc mất an toàn hệ thống.

Xem thêm: bảng tra kích thước ren & tool tra cứu.

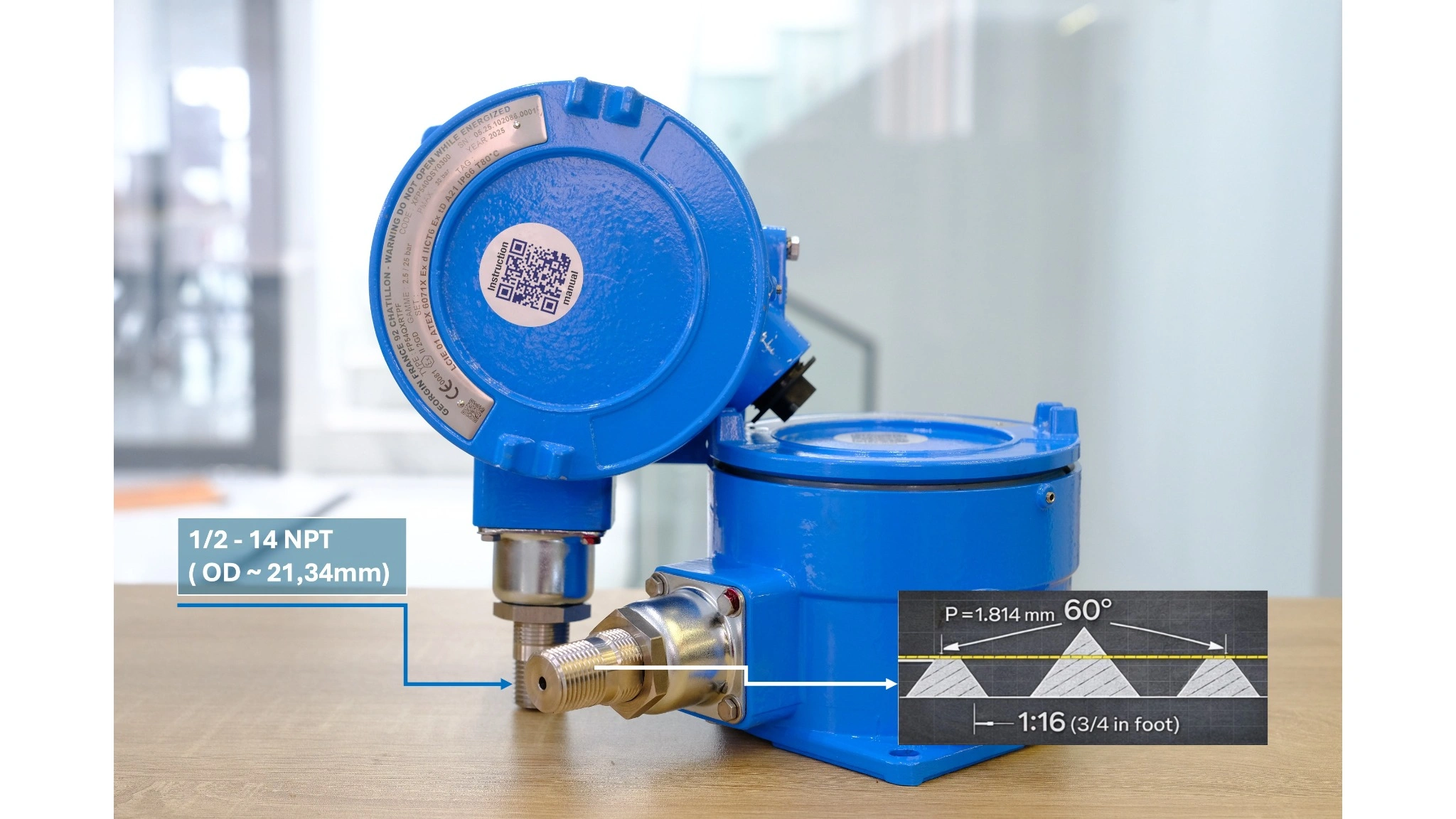

Cấu tạo ren và nguyên lý làm việc của ren

Ren là biên dạng xoắn ốc được gia công trên bề mặt trụ hoặc côn của chi tiết cơ khí, dùng để tạo liên kết hoặc truyền chuyển động. Về cấu tạo, một ren hoàn chỉnh gồm các thành phần chính: đường kính danh nghĩa, đường kính trung bình, bước ren (khoảng cách giữa hai đỉnh ren liên tiếp), góc ren và chiều cao ren hữu dụng. Biên dạng ren phổ biến nhất là dạng tam giác 60 độ (ren hệ mét), ngoài ra còn có ren 55 độ (BSP), ren thang và ren vuông tùy theo mục đích sử dụng.

Nguyên lý làm việc của ren dựa trên cơ chế “mặt phẳng nghiêng quấn quanh hình trụ”. Khi vặn ren ngoài vào ren trong, chuyển động quay sẽ được chuyển đổi thành lực dọc trục. Lực siết này tạo ra ma sát giữa hai bề mặt ren, giúp liên kết được giữ chặt hoặc tạo độ kín trong hệ thống áp suất. Góc nâng ren và bước ren quyết định khả năng tự hãm, mức độ chịu tải và hiệu suất truyền lực. Chính vì vậy, ren không chỉ là chi tiết vặn vào nhau, mà là một cấu trúc cơ học ảnh hưởng trực tiếp đến độ bền, độ kín và độ an toàn của toàn bộ hệ thống.

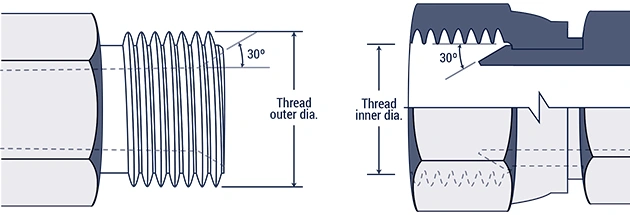

Ren ngoài và ren trong khác nhau như thế nào?

Ren ngoài là ren được gia công trên bề mặt ngoài của một chi tiết hình trụ, ví dụ như bulong, trục ren hoặc đầu nối ống. Ren trong là ren được gia công bên trong một lỗ, ví dụ như đai ốc hoặc lỗ ren trên thân thiết bị.

Khi lắp ghép, ren ngoài sẽ vặn vào ren trong để tạo liên kết cơ khí hoặc kết nối đường ống.

Về nguyên lý làm việc, hai loại ren này có cùng thông số kỹ thuật như đường kính danh nghĩa, bước ren và góc ren. Tuy nhiên dung sai gia công của ren trong và ren ngoài khác nhau để đảm bảo khi lắp ghép có độ hở phù hợp, tránh kẹt ren hoặc quá lỏng.

Trong thực tế công nghiệp:

• Bulong là ren ngoài.

• Đai ốc là ren trong.

• Cổng kết nối cảm biến áp suất thường là ren ngoài.

• Lỗ trên manifold hoặc thân van là ren trong.

Nếu ren ngoài và ren trong không cùng tiêu chuẩn (ví dụ ren M lắp vào ren BSP), việc lắp ghép sẽ không đúng khớp và có thể gây hỏng ren hoặc rò rỉ.

Các thành phần cơ bản

• Đường kính danh nghĩa (d)

• Đường kính trung bình (d2)

• Bước ren (P) – khoảng cách giữa hai đỉnh ren

• Góc ren (α) – thường 60° (ren hệ mét)

• Chiều cao ren hữu dụng

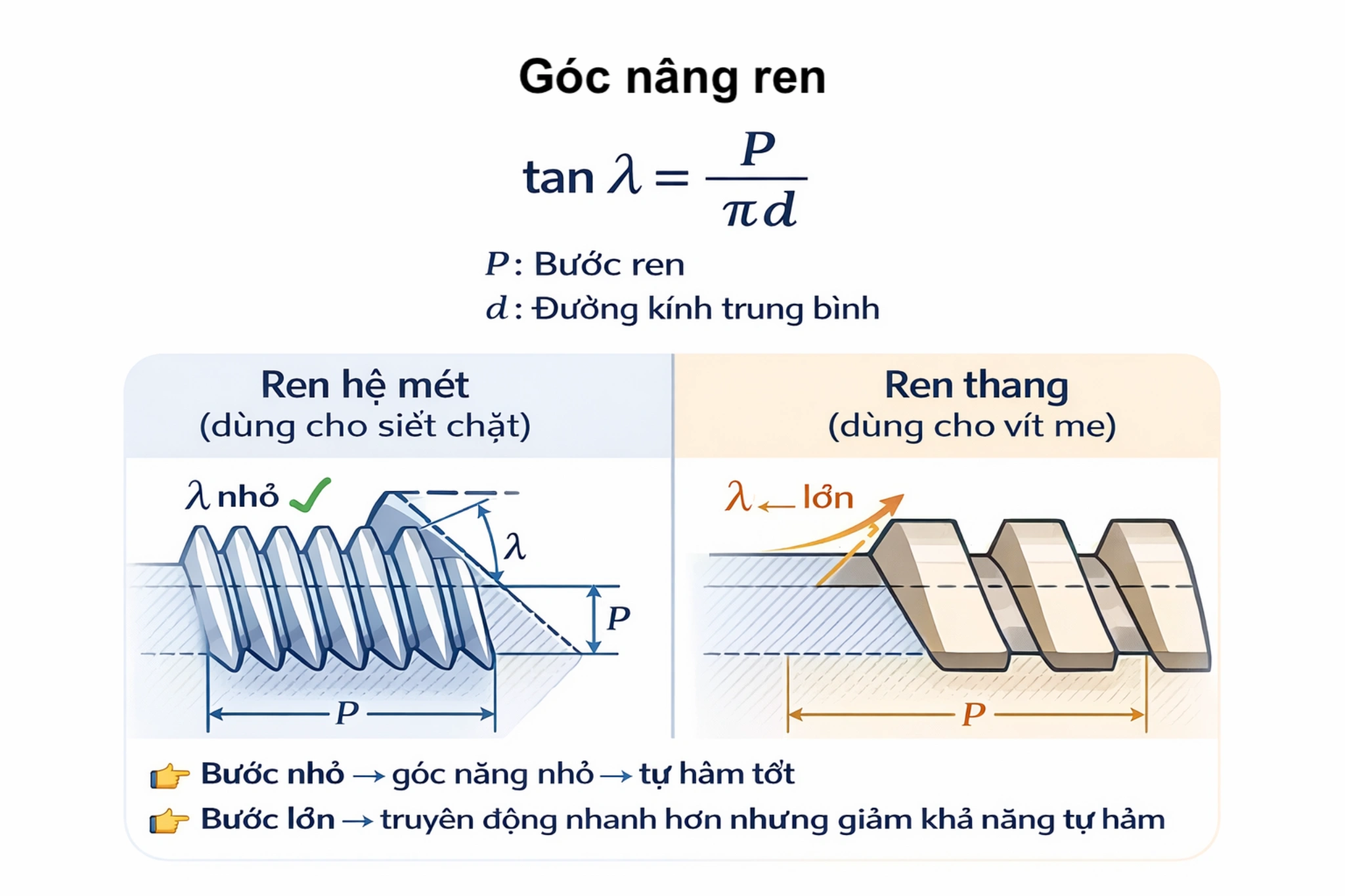

Nguyên lý cơ học

Ren thực chất là mặt phẳng nghiêng quấn quanh trụ.

Công thức góc nâng ren:

\(\tan(\lambda)=\frac{P}{\pi d}\)

• P: bước ren

• d: đường kính trung bình

👉 Bước nhỏ → góc nâng nhỏ → tự hãm tốt
👉 Bước lớn → truyền động nhanh hơn nhưng giảm khả năng tự hãm

Đây là lý do:

• Ren hệ mét dùng cho siết chặt

• Ren thang dùng cho vít me truyền động

Phân loại ren phổ biến trong kỹ thuật

Ren hệ mét ISO (M)

• Ký hiệu: M10, M12, M16…

• Góc ren: 60°

• Tiêu chuẩn quốc tế phổ biến nhất

Ví dụ:
M10 × 1.5 → đường kính 10mm, bước 1.5mm

Ứng dụng:

• Lắp ráp máy móc

• Kết cấu thép

• Tủ điện công nghiệp

Ren ống (BSP / NPT)

Ren hệ BSP (G / R)

• Chuẩn châu Âu

• Góc 55°

• Có ren thẳng và ren côn

Ren hệ NPT

• Chuẩn Mỹ

• Góc 60°

• Luôn ren côn

⚠ Không thể thay thế BSP và NPT cho nhau.

Ứng dụng:

• Hệ thống khí nén

• Đường nước

• Hệ thống thủy lực

Ren thang (Tr)

• Ký hiệu: Tr20x4

• Dùng cho truyền động

• Chịu tải lớn

Ứng dụng:

• Vít me CNC

• Bàn nâng

• Cơ cấu ép

Cách chọn ren đúng kỹ thuật

Nếu dùng để liên kết cơ khí

→ Chọn ren hệ mét ISO

Nếu dùng cho đường ống áp suất

→ Xác định đúng BSP hay NPT
→ Dùng băng tan PTFE hoặc keo làm kín

Nếu dùng cho truyền động

→ Chọn ren thang
→ Tính tải trọng và hiệu suất

Sai lầm phổ biến khi chọn ren

• Nhầm BSP và NPT

• Dùng ren thẳng cho hệ áp suất cao

• Không tính cấp bền bulong

• Siết quá lực → trượt ren

• Không kiểm tra dung sai lắp ghép

Ứng dụng ren trong thiết bị công nghiệp

• Cảm biến áp suất: G1/4, G1/2

• Đồng hồ áp suất: BSP

• Bulong lắp tủ điện: M6, M8, M10

• Vít me nâng hạ: Tr

Ren ảnh hưởng trực tiếp tới:

• Độ kín

• Độ bền

• An toàn vận hành

Chuẩn ren này dành cho ai?

• Kỹ sư cơ khí

• Kỹ thuật bảo trì nhà máy

• Thiết kế máy

• Người làm thiết bị đo lường – cảm biến

Tại sao ren tiêu chuẩn có giá cao hơn hàng phổ thông?

• Độ chính xác cao

• Gia công đạt dung sai

• Bền vật liệu

• Không gây rò rỉ hoặc hỏng ren

Khi nào không cần quan tâm quá sâu đến ren?

• Các ứng dụng DIY không chịu tải lớn

• Kết nối tạm thời

• Không có yêu cầu áp suất hoặc an toàn
