PLC Siemens Modbus: Chậm và giải pháp Gateway PROFINET

PLC Siemens Modbus chậm khi đọc nhiều biến tần Modbus/ Modbus TCP-IP là vấn đề ngày càng phổ biến trong các hệ thống điều khiển động cơ hiện nay, đặc biệt khi số lượng VFD trong nhà máy liên tục tăng lên. Điều đáng chú ý là hầu hết biến tần hiện đại đều đã được tích hợp sẵn giao tiếp RS485 Modbus RTU hoặc Modbus TCP/IP, nhưng hệ thống vẫn xuất hiện tình trạng phản hồi chậm, dữ liệu cập nhật trễ hoặc PLC scan time không ổn định.

Vậy tại sao biến tần đã có sẵn RS485 hoặc Modbus TCP/IP nhưng hệ thống PLC Siemens vẫn gặp hiện tượng trễ truyền thông?

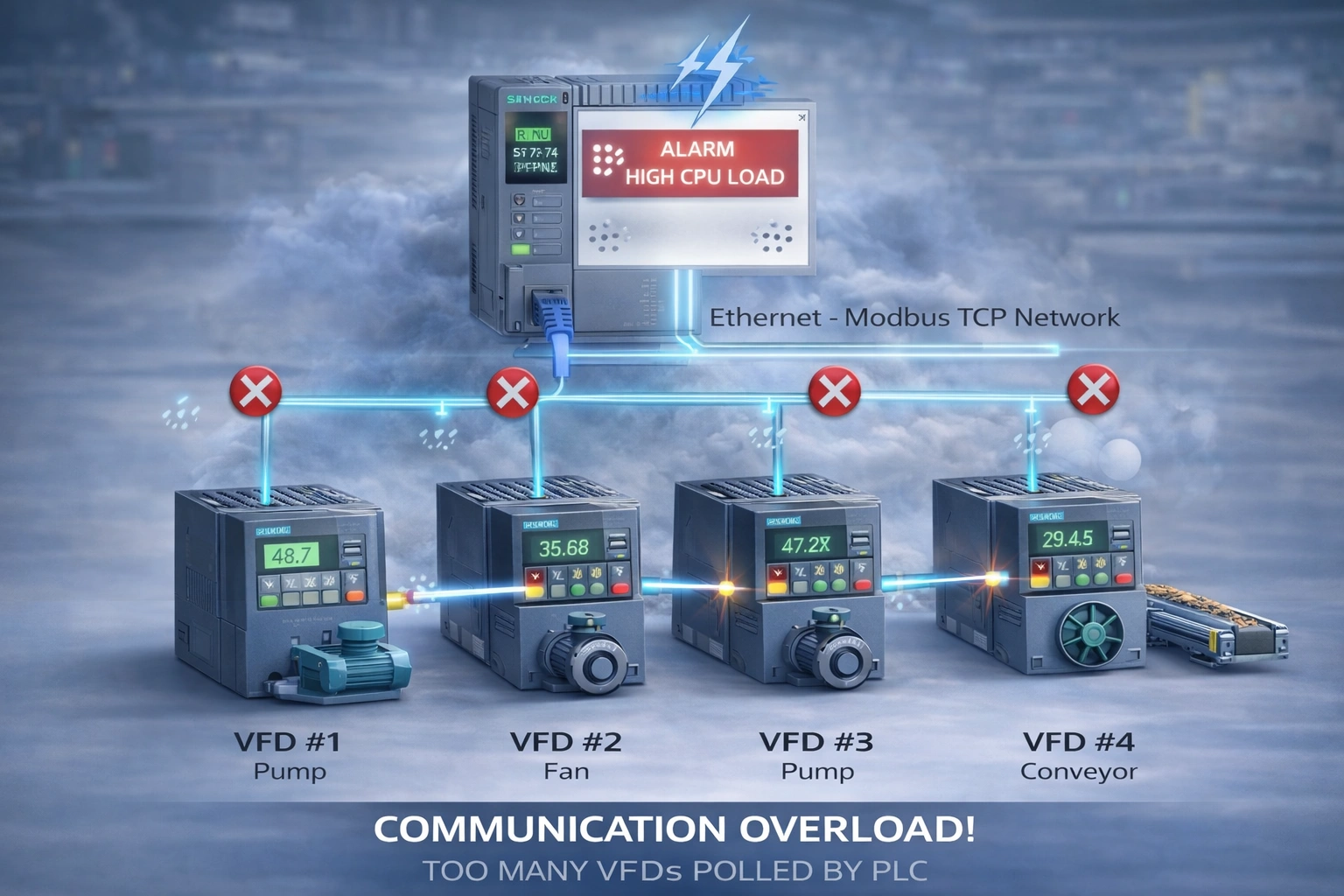

PLC Siemens chậm - lỗi timeout khi đọc nhiều Modbus — PLC Siemens chậm – lỗi timeout khi đọc nhiều Modbus

Trong thực tế, phần lớn các hệ thống điều khiển động cơ được thiết kế theo kiến trúc quen thuộc:

PLC Siemens
↓
RS485 Modbus RTU
↓
Multiple VFD Drives

Giải pháp này hoạt động tốt trong giai đoạn chạy thử hoặc hệ thống nhỏ. Tuy nhiên khi số lượng biến tần tăng lên, nhiều nhà máy bắt đầu gặp hiện tượng:

Dữ liệu cập nhật chậm
Phản hồi biến tần có độ trễ
PLC scan time dao động
Alarm phản ứng không đồng bộ
Hệ thống điều khiển thiếu ổn định

Điều đáng chú ý là vấn đề không nằm ở PLC hay biến tần, mà nằm ở kiến trúc truyền thông.

Nội Dung Chính

Vấn đề thực sự của RS485 trong hệ thống nhiều biến tần

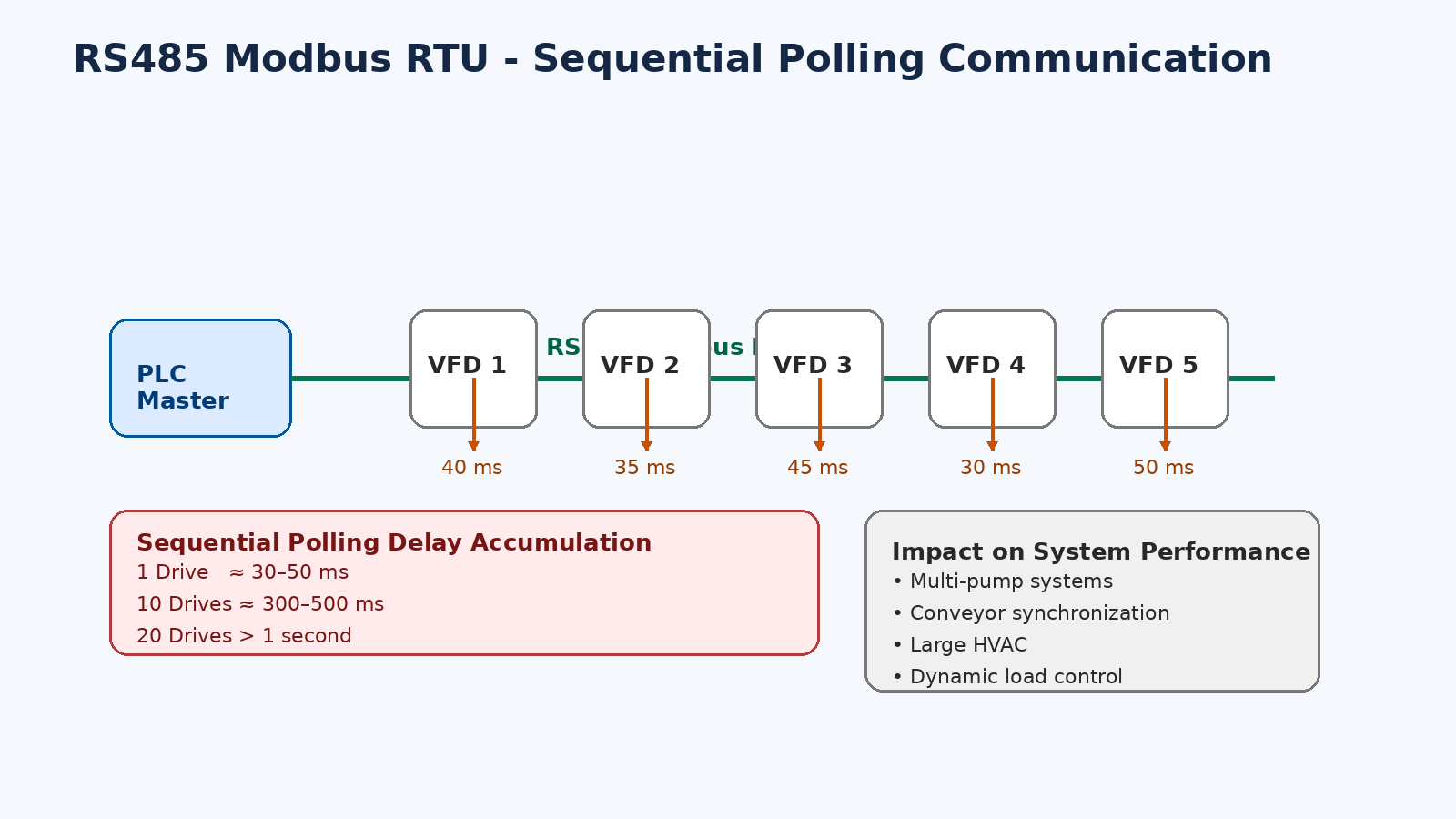

RS485 sẽ bị delay khi cộng dồn khi quá nhiều Slave truyền về Master

RS485 Modbus RTU hoạt động theo cơ chế polling tuần tự.

PLC phải lần lượt gửi yêu cầu đến từng biến tần:

PLC → VFD 1 → chờ phản hồi
PLC → VFD 2 → chờ phản hồi
PLC → VFD 3 → chờ phản hồi
…

Thời gian truyền thông vì thế bị cộng dồn.

“Communication Overload xảy ra như thế nào?”

Ví dụ:

PLC cycle = 10 ms
Modbus polling = 600 ms
→ PLC đọc data cũ 60 lầnVí dụ thực tế:

Một biến tần phản hồi: 20–50 ms
10 biến tần: ~300–500 ms
20 biến tần: có thể vượt quá 1 giây

Điều này dẫn đến việc PLC luôn nhận dữ liệu trễ theo chuỗi thiết bị.

Trong các ứng dụng như:

hệ thống bơm nhiều motor
băng tải đồng bộ
HVAC lớn
điều khiển tải động

độ trễ này ảnh hưởng trực tiếp đến hiệu suất vận hành.

Vì sao PLC Siemens không tối ưu khi đọc nhiều thiết bị RS485?

PLC Siemens được thiết kế tối ưu cho mạng PROFINET Real-Time.

PROFINET cho phép trao đổi dữ liệu theo chu kỳ xác định (deterministic cycle), thường chỉ vài mili giây.

Ngược lại, Modbus RTU là mạng:

phụ thuộc tốc độ baudrate
phụ thuộc thời gian phản hồi slave
dễ bị ảnh hưởng bởi nhiễu công nghiệp
không đảm bảo thời gian cập nhật cố định

Khi PLC phải trực tiếp quản lý nhiều thiết bị RS485, CPU PLC phải xử lý thêm:

polling communication
timeout handling
retry mechanism
serial timing management

Kết quả là scan cycle bắt đầu dao động và hệ thống trở nên khó dự đoán.

Giải pháp: Tách mạng điều khiển và mạng thiết bị bằng Gateway PROFINET

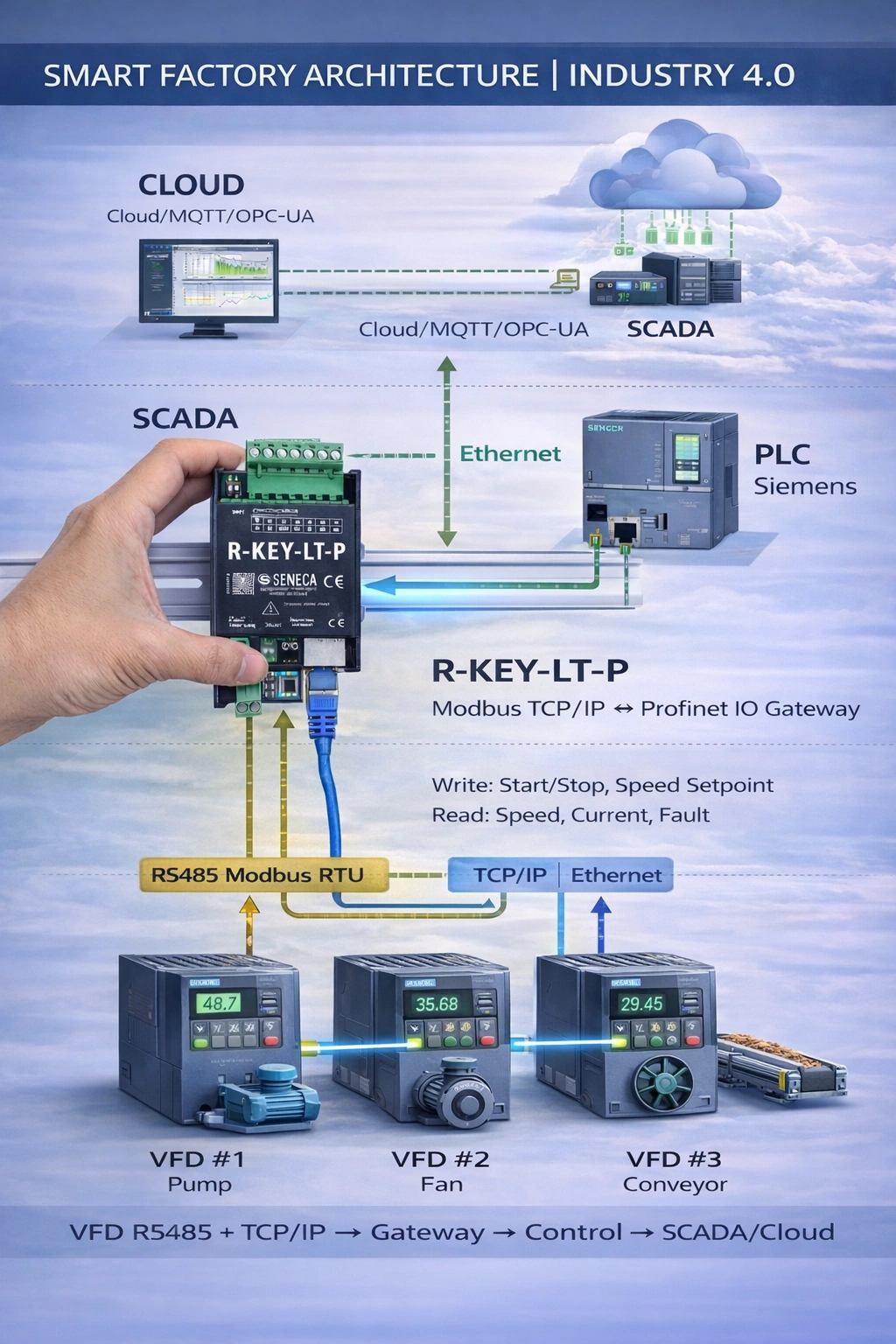

Gateway Profinet R-KEY-LT-P tối ưu cho Siemens PLC

Trong nhiều hệ thống truyền thống, PLC Siemens giao tiếp trực tiếp với toàn bộ biến tần thông qua mạng RS485 Modbus RTU.

Kiến trúc thường thấy:

PLC Siemens
↓
RS485 Bus
↓
VFD 1 → VFD 2 → VFD 3 → … → VFD n

Ban đầu hệ thống hoạt động bình thường.
Tuy nhiên khi số lượng biến tần tăng lên, PLC bắt đầu phải xử lý đồng thời hai nhiệm vụ:

Điều khiển máy (control task)
Thu thập dữ liệu truyền thông (communication task)

Đây chính là nguyên nhân khiến hệ thống dần mất tính ổn định.

Chi tiết: cách đọc data từ Modbus RTU/TCP-IP <=> R-key-lt-p <=> PLC S7-1200

Kiến trúc hiện đại: Tách Control Network và Field Network

Trong các hệ thống automation hiện đại, mạng được chia thành hai tầng rõ ràng:
Field Device

Field Device
↓
Gateway Layer
↓
PLC Control Layer
↓
SCADA / MES

1️⃣ Control Network (Real-time)

Đây là mạng dành cho PLC điều khiển.

Đặc điểm:

Chu kỳ xác định (deterministic)
Thời gian cập nhật vài ms
Độ ổn định cao

Chuẩn phù hợp: PROFINET

2️⃣ Device / Field Network

Đây là nơi các thiết bị hiện trường hoạt động:

Biến tần
Energy meter
IO module
Sensor controller

Đặc điểm:

phản hồi khác nhau
có độ trễ
phụ thuộc thiết bị

Chuẩn phổ biến: Modbus RTU / Modbus TCP

Vai trò của Gateway R-KEY-LT-P

Gateway đóng vai trò lớp trung gian giữa hai thế giới này:

PLC Siemens (PROFINET Real-time)
↓
R-KEY-LT-P
↓
RS485 Modbus Network
↓
Multiple VFD Drives

Thay vì PLC giao tiếp trực tiếp với từng biến tần, toàn bộ communication được chuyển sang gateway.

Gateway thực sự làm gì phía sau?

Poll Modbus liên tục

Gateway đọc dữ liệu từ các biến tần theo chu kỳ riêng, độc lập với PLC.

PLC không còn phải chờ phản hồi từng thiết bị.

Tối ưu chu kỳ truyền thông

Gateway có thể:

gom request
tối ưu frame
giảm idle time trên RS485

Giúp bus hoạt động hiệu quả hơn PLC polling trực tiếp.

Xử lý retry nội bộ

Nếu một biến tần phản hồi chậm hoặc lỗi tạm thời:

Gateway retry nội bộ mà không ảnh hưởng PLC cycle.

PLC vẫn nhận dữ liệu ổn định.

Data Buffering (điểm cực kỳ quan trọng)

Gateway tạo một bộ nhớ dữ liệu trung gian.

PLC đọc dữ liệu như đang đọc IO module PROFINET: PROFINET IO Image

Không còn phụ thuộc tốc độ RS485.

Đây là lý do hệ thống trở nên ổn định.

Khi nào cần dùng Gateway cho hệ biến tần?

Một câu hỏi thực tế trong thiết kế hệ thống:

Bao nhiêu biến tần thì nên dùng gateway?

Không chỉ phụ thuộc số lượng thiết bị, mà phụ thuộc khối lượng dữ liệu truyền.

Giới hạn kỹ thuật của R-KEY-LT-P

Với R-KEY-LT-P, cần hiểu rõ một điểm quan trọng:

👉 Giới hạn KHÔNG nằm ở số node Modbus tuyệt đối,
mà nằm ở Process Data + Performance polling.

Nhưng theo manual R-KEY-LT / R-KEY-LT-P thì thông số thực tế là: 128 Modbus nodes + 1024 Byte Input + Output data.

Khả năng kết nối Modbus của R-KEY-LT-P

✅ Modbus RTU (RS485)

Tối đa 32 thiết bị trên 1 bus RS485 vật lý
(giới hạn chuẩn RS485)

128 MobBUS RTU/ASCII Slave Nodes

Có thể mở rộng bằng:

repeater RS485
tách ra nhiều segment để tăng số lượng thiết bị

👉 Gateway logic vẫn quản lý nhiều slave hơn nếu chia segment.

✅ Modbus TCP/IP

Gateway hoạt động như:

Modbus TCP Client (Master) – Max 8 Modbus TCP-IP Clients (Server Mode), max 500 Tags
Max 10 Modbus TCP-IP Servers (Client Mode)

Số thiết bị TCP không fix cứng theo node, mà phụ thuộc:

số connection đồng thời
chu kỳ polling
lượng data đọc

Thực tế vận hành:

👉 chỉ cần nằm trong vùng giới hạn của thiết bị R-key-lt-p là giải quyết mọi vấn đề.

✅ Tổng số thiết bị Modbus mà Gateway quản lý

Theo kiến trúc Seneca:

Gateway có thể quản lý tối đa ~128 Modbus nodes (logical devices)

Bao gồm:

Modbus RTU + Modbus TCP

NHƯNG…

⚠️ Giới hạn thật sự: PROFINET Process Data

R-KEY-LT-P giới hạn:

1024 Byte Input + Output data

Đây mới là giới hạn hệ thống.

Ví dụ thực tế với biến tần

Một biến tần thường cần đọc:

Tham số	Byte
Status word	2
Control word	2
Speed	2
Current	2
Fault code	2
Power / Feedback	2–4

≈ 10–12 Byte / VFD

Khả năng thực tế của 1 gateway

1024 Byte ÷ 12 Byte ≈ 80 biến tần

👉 Trong thực tế:

✅ 30 – 60 VFD / Gateway là kiến trúc rất tối ưu
✅ vẫn đảm bảo realtime PROFINET

Khi nào hệ thống nên bắt đầu dùng Gateway

Thông thường nên cân nhắc gateway khi:

8–10 biến tần trên cùng PLC
PLC scan bắt đầu tăng
cần đọc nhiều parameter VFD
hệ thống mở rộng trong tương lai
cần đồng bộ nhiều motor

Đây là điểm mà nhiều nhà máy bắt đầu chuyển sang kiến trúc gateway.

Lưu ý quan trọng

RS485 giúp kết nối thiết bị.
PROFINET giúp điều khiển hệ thống.

Gateway R-KEY-LT-P không chỉ chuyển đổi giao thức mà thực chất:

Tách communication khỏi PLC để giữ ổn định control system.

Đây là kiến trúc đang được sử dụng rộng rãi trong các hệ thống automation quy mô lớn và smart factory hiện nay.

Lợi ích khi sử dụng Gateway PROFINET cho hệ biến tần

Giảm độ trễ truyền thông

Gateway hấp thụ toàn bộ delay của mạng RS485, giúp PLC luôn nhận dữ liệu theo chu kỳ ổn định.

Đồng bộ dữ liệu nhiều biến tần

PLC nhận dữ liệu từ nhiều VFD gần như cùng thời điểm thay vì lệch theo thứ tự polling.

Điều này đặc biệt quan trọng trong hệ thống đa động cơ.

Giảm tải cho PLC

PLC không còn phải xử lý giao tiếp serial phức tạp, tập trung hoàn toàn vào điều khiển và logic vận hành.

Mở rộng hệ thống dễ dàng

Việc thêm biến tần mới không ảnh hưởng đáng kể đến chu kỳ điều khiển của PLC.

Góc nhìn kỹ thuật: RS485 không sai, nhưng kiến trúc có thể sai

RS485 Modbus RTU là chuẩn truyền thông rất ổn định ở tầng thiết bị.

Tuy nhiên trong hệ thống tự động hóa hiện đại, cần phân tách rõ:

Device Network – nơi các thiết bị field giao tiếp
Control Network – nơi PLC thực hiện điều khiển thời gian thực

Gateway PROFINET như R-KEY-LT-P đóng vai trò cầu nối giữa hai tầng này.

Nó giúp hệ thống chuyển từ mô hình điều khiển dựa trên tín hiệu tuần tự sang mô hình điều khiển dựa trên dữ liệu thời gian thực.

Gateway Profinet R-key-lt-P có dư thừa?

Việc biến tần có sẵn RS485 Modbus RTU, TCP-IP giúp hệ thống dễ dàng kết nối với nhau. Nhưng để hệ thống vận hành ổn định khi quy mô tăng lên, kiến trúc truyền thông đóng vai trò quyết định.

Trong nhiều dự án hiện đại, việc bổ sung gateway PROFINET không chỉ là chuyển đổi giao thức mà là tối ưu toàn bộ hiệu năng truyền thông của hệ thống điều khiển.

Khi PLC phải polling hơn 10–15 thiết bị Modbus, hệ thống đã bắt đầu chuyển từ Control Architecture sang Communication Architecture. Đây là thời điểm nên bổ sung Gateway Layer.
