Điện trở là gì thì chắc chắn ai học vật lý cũng biết rồi, nhưng để hiểu rõ từng loại, cấu tạo, phân loại và công dụng điện trở là gì thì cần phải xem qua bài viết này nhé các bạn!

Điện trở là gì

Điện trở là một linh kiện điện tử thụ động, thường dùng trong các mạch điện cho mục đích cản trở dòng điện. Giảm dòng điện qua phụ tải, nhằm bảo vệ phụ tải.

Lấy ví dụ đơn giản. Ta có mạch 1 led có điện áp 3V, dòng định mức là 20mA. Mắc với nguồn 5V. Để bóng led sáng đẹp và bền, thì chúng ta chọn điện trở dựa vào công thức:

Nhưng thực tế, người ta sẽ chọn điện trở 120 Ohm cho mạch này!

Điện trở có giá trị càng nhỏ thì cản ít dòng điện, càng lớn thì càng cản nhiều dòng điện đi qua. Điện trở vô cùng lớn thì có khả năng cách điện.

Điện trở xả là gì

Điện trở xả là các điện trở được lắp trong các ứng dụng điều khiển biến tần. Điện trở xả cho biến tần có nhiệm vụ tiêu thụ dòng DC sinh ra trong quá trình biến tần hoạt động dưới dạng nhiệt năng. Nhất là các ứng dụng cần tăng tốc nhanh cũng như hãm nhanh, đảo chiều liên tục: cẩu nâng hạ, trong thang máy…

Điện trở shunt là gì

Điện trở shunt là điện trở chính xác cao, là một cách để đo dòng điện DC trong mạch bằng cách đo điện áp rơi trên 2 đầu điện trở. Chúng có giá trị rất nhỏ từ microOhm đến miliOhm, thường không ảnh hưởng đến dòng điện cần đo.

Điện trở có mấy chân

Một câu hỏi khá là bình thường, nhưng không phải ai cũng dám chắc chắn câu trả lời đâu nhé.

Thực ra, điện trở thì chỉ có 2 chân mà thôi. Mình có thể lắp thoải mái mà không phải phân biệt chiều vào ra như các linh kiện diode…

Nhưng với biến trở thì lại có 3 chân các bạn nhé!

Trong một mạch điện, nếu biến trở chỉ để làm chức năng hạn dòng, thì người ta chỉ cần sử dụng 2 trong số 3 chân thôi. Nghĩa là chân 1 và 2 hoặc 2 và 3 (chân 2 là chân chỉnh). Nhưng nếu trong mạch biến trở làm nhiệm vụ thay đổi điện áp tín hiệu, làm cầu phân áp, hay cần tinh chỉnh biến trở nhuyễn hơn thì người ta sử dụng cả 3 chân.

Kí hiệu điện trở là gì

Tuỳ theo tiêu chuẩn của mỗi Quốc gia mà điện trở có ký hiệu khác nhau. Nhưng nhìn chung, có 2 loại ký hiệu điện trở phổ biến. Các bạn quan sát hình ảnh minh hoạ bên dưới để hiểu rõ hơn về 2 ký hiệu này nhé!

Đơn vị của điện trở

Theo tiêu chuẩn SI quốc tế, điện trở có đơn vị quy ước là Ohm. Lấy theo tên của nhà Vật lý người Đức, Georg Simon Ohm.

Một số ví dụ đổi đơn vị điện trở như:

• 1 Ohm = 10³ miliOhm = 10⁶  microOhm = 10⁹  nanoOhm
• 1 kiloOhm = 10³ Ohm
• 1 megaOhm = 10³ kiloOhm = 10⁶  Ohm
• 1 GigaOhm = 10³ megaOhm = 10⁶  kiloOhm = 10⁹  Ohm

Điện trở tiếng Anh là gì

Điện trở là một linh kiện điện tử thông dụng nhất. Hầu như trong mạch điện nào cũng có sự xuất hiện của điện trở. Vậy trong tiếng Anh người ta gọi điện trở là gì?

Trong tiếng Anh điện trở được dịch nghĩa là: Resistor hoặc là Resistance. Các bạn hay tìm hiểu công nghệ, đọc cái bài viết của nước ngoài thì sẽ rất hay bắt gặp chữ này!

Cấu tạo điện trở

Chúng ta cùng tìm hiểu cấu tạo của một vài loại điện trở phổ biến và thường gặp nhất trong công việc cũng như đời sống hằng ngày. Chúng có trong các mạch điện tử, các thiết bị điện,… xung quanh chúng ta.

Cấu tạo điện trở cacbon

Loại điện trở xuất hiện trong các mạch điện tử, chúng ta được tiếp xúc với chúng nhiều trong quá trình học môn vật lý.

Chúng có cấu tạo từ hợp chất than hoặc than chì và phủ bên ngoài là bột gốm cách điện. Loại này có công suất thấp, phù hợp với các ứng dụng tần số cao. Có điện cảm thấp và khả năng chống nhiễu tốt.

Cấu tạo điện trở dây quấn

Điện trở dây quấn có cấu tạo bằng cách quấn dây hợp kim niken thành hình xoắn ốc lên lõi sứ cách điện. Bên ngoài được phủ mica cố định vòng dây. Dạng điện trở dây quấn có giá trị điện trở khá nhỏ nhưng có công suất khá lớn, có thể lên đến vài trăm Watt. Chúng được tản nhiệt bằng các tấm nhôm hoặc gắn quạt hay hệ thống nước làm mát. Đây cũng là loại điện trở có khả năng chịu được dòng cao hơn các loại khác.

Cấu tạo điện trở film

Điện trở film cũng là loại khá phổ biến. Chúng có cấu tạo từ thành phần niken kết tủa. Bên ngoài vẫn được phủ bằng gốm cách điện. Các điện trở film có giá trị rất cao, có thể lên đến hàng mega Ohm.

Quan sát hình ảnh, chúng ta thấy chúng nhìn khá tương đồng với loại điện trở cacbon.

Phân loại điện trở – Các loại điện trở thông dụng

Hiện nay trên thị trường xuất hiện rất nhiều loại điện trở. Chúng có những thành phần, hình dáng kích thước, đặc tính và cấu tạo rất khác nhau. Vì thế, việc phân loại chúng một cách chính xác thật là khó. Nhưng, để dễ dàng trong tìm hiểu và học tập, thì chúng ta có thể xếp chúng vào các nhóm như:

Phân loại điện trở theo vật liệu

• Điện trở vật liệu carbon: Loại có công suất thấp. Thành phần là bột carbon, bột graphite…
• Điện trở film hoặc gốm: Loại có công suất được xem là thấp nhất. Có thành phần từ bột oxit kim loại như thiết, hoặc niken kết tủa.
• Điện trở dây quấn: Có thành phần là hợp kim Niken-Crom, có công suất rất cao.

Phân loại điện trở theo tính năng, ứng dụng

• Điện trở thường : có công suất nhỏ từ 0,125W đến 0,5W. Chúng ta quen gọi như: điện trở 1k, điện trở 10k, điện trở 100k…
• Điện trở công suất : có công suất từ 1W, 2W, 5W, 10W.
• Điện trở sứ: điện trở này khi hoạt động chúng toả nhiệt. Thường được dùng làm điện trở sấy cho lò sấy…
• Điện trở chính xác là điện trở có giá trị dung sai rất thấp, dùng trong các mạch điện tử cao cấp, mạch âm thanh…
• Điện trở nóng chảy là một điện trở dây quấn được thiết kế để bị nung hỏng dễ dàng khi công suất qua điện trở vượt mức cho phép.
• Điện trở nhiệt: Là một điện trở nhạy cảm với nhiệt, giá trị điện trở suất của nó thay đổi theo nhiệt độ. Thermistor có 2 loại đặc trưng là hệ số nhiệt độ dương PTC hoặc hệ số nhiệt độ âm NTC. Loại này được ứng dụng làm cảm biến nhiệt độ,…
• Quang điện trở là điện trở có giá trị trở kháng thay đổi theo ánh sáng chiếu vào bề mặt của nó. Chúng còn được gọi là cảm biến ánh sáng.

Phân loại điện trở theo giá trị

• Điện trở có trị số cố định là những loại điện trở có giá trị đã được đặt sẵn từ nhà sản xuất. Chúng không thay đổi trong quá trình sử dụng.
• Biến trở, chiết áplà loại điện trở có giá trị điện trở có thể điều chỉnh được trong quá trình sử dụng. Thường thấy nhất là trên các nút volume điều chỉnh âm lượng trên các bộ loa, amply…

Cách đọc điện trở như thế nào

Để đọc điện trở 5 vạch màu thủ công thì chúng ta cần thuộc bảng quy tắc màu của điện trở. Hoặc có bảng màu điện trở trước mặt.

Bảng màu điện trở là gì

Bảng màu điện trở là bảng quy ước các giá trị của điện trở theo màu sắc được vẽ trên thân điện trở. Chúng bao gồm các màu: đen, nâu, đỏ, cam, vàng, lục, lam, tím, xám, trắng, tương ứng với giá trị từ 0 đến 9. Và hai màu thể hiện độ sai số là: nhũ vàng và nhũ bạc.

Cách đọc cũng đơn giản. Đọc và ghi giá trị ra giấy, sau đó mới tính. Đọc từ trái qua phải.

• Xác định vòng số 5 (vòng có khoảng cách xa hơn so với các vòng còn lại). Đây là vòng ghi sai số.
• Sau khi biết được vòng số 5 rồi thì chúng ta dễ dàng xác định được vòng số 1. Và bắt đầu đọc từ vòng 1.
• Vòng 1: Hàng trăm
• Vòng 2: Hàng chục
• Vòng 3: Hàng đơn vị
• Vòng 4: Bội số của cơ số 10, tức là vòng 10 mũ. Ví dụ: 10², 10^3…
• Trị số điện trở = (Vòng 1)x(Vòng 2)x(Vòng 3) x 10^ (Vòng 4)

Đo điện trở

Đo điện trở là cách xác định giá trị của điện trở, có thể là đo từng con trong khâu chuẩn bị linh kiện, hoặc đo trên mạch để kiểm tra sống chết hoặc trị số của chúng.

Dụng cụ đo điện trở là gì

Sau khi đã tìm hiểu qua cách đọc giá trị điện trở qua 5 vòng màu rồi. Tiếp đến chúng ta sẽ tìm hiểu cách xác định giá trị điện trở nhanh hơn, chính xác hơn. Đó chính là dùng dụng cụ đo điện trở, cụ thể là đồng hồ VOM.

Với một đồng hồ đo VOM bất kỳ luôn có thang đo điện trở. Mục đích dùng để kiểm tra thông mạch là chủ yếu. Còn trong điện tử thì chúng dùng để xác định giá trị của những linh kiện điện trở trên mạch.

Cách đo: Để chế độ đo sang thang đo Ohm, chọn mức thang đo là 1k Ohm. Sau đó đưa 2 đầu que dò vào 2 chân của điện trở cần đo. Đọc giá trị kim nhảy hoặc giá trị điện trở trên màn hình hiển thị.

Ngoài ra, có một số loại điện trở, giá trị của chúng được nhà sản xuất in sẵn lên trên vỏ của chúng luôn.

Cách mắc điện trở trong mạch điện

Những cách mắc cơ bản nhất của điện trở chúng ta đã được học từ môn vật lý. Nội dung phần này, chúng ta cùng ôn luyện lại nhé.

Cơ bản, chúng ta sẽ có 3 trường hợp hay 3 cách mắc điện trở. Đó là:

Mắc điện trở nối tiếp

Trong mạch mắc điện trở nối tiếp, giá trị điện trở tương đương bằng tổng các điện trở thành phần cộng lại.

Rtd = R1 + R2 + R3

Và trong mạch này, dòng điện đi qua các điện trở có giá trị bằng nhau và bằng:

Cách mắc điện trở nối tiếp:

Điện trở mắc song song

Trong mạch điện trở mắc song song, điện trở tương đương (Rtd) được tính theo công thức:

Ví dụ: Trong mạch có 2 điện trở R1 và R2 mắc song song, áp dụng công thức trên ta tính được Rtd như sau:

• Điện áp trên các điện trở mắc song song thì bằng nhau

U = U1 = U2 = U3…

• Dòng điện qua các điện trở mắc song song tỷ lệ nghịch với giá trị điện trở, được tính theo công thức:

Cách mắc điện trở song song:

Điện trở của dây dẫn là gì

Điện trở dây dẫn là gì? Điện trở dây dẫn là đại lượng đặc trưng cho khả năng kháng lại dòng điện của vật liệu làm nên dây dẫn. Chúng tỉ lệ thuận với điện trở suất của dây dẫn cùng với chiều dài và tỉ lệ nghịch với tiết diện của dây dẫn.

Ý nghĩa của điện trở suất dây dẫn

Theo Wiki: Điện trở suất là đại lượng đặc trưng cho khả năng cản trở dòng điện của mỗi chất. Chất có điện trở suất thấp sẽ dễ dàng cho dòng điện truyền qua (chất dẫn điện) và chất có điện trở suất lớn sẽ có tính cản trở dòng điện lớn (chất cách điện). Điện trở suất nói lên tính cản trở sự dịch chuyển có hướng của các hạt mang điện của mỗi chất. Đơn vị của điện trở suất trong hệ đơn vị chuẩn SI là Ohm.met (Ω.m).

Điện trở suất của vật dẫn phụ thuộc vào bản chất và nhiệt độ của vật dẫn.

Ví dụ: Ta có điện trở suất của một vài vật liệu như:

• Điện trở suất của đồng: 1,72×10⁻⁸ Ωm, ở 20⁰C
• Điện trở suất của bạc: 1,59×10⁻⁸ Ωm, ở 20⁰C
• Vàng: 2,44×10⁻⁸ Ωm, ở 20⁰C
• Của nhôm: 2,82×10⁻⁸ Ωm, ở 20⁰C

Công thức tính điện trở dây dẫn

Công thức tính điện trở dây dẫn chúng ta đã được học ở môn vật lý lớp 9. Công thức được trình bày như sau:

Trong đó:

• ρ: Điện trở suất vật liệu
• L: Chiều dài của dây dẫn, đơn vị m
• S: Tiết diện của dây dẫn, đơn vị m²
• R: Điện trở, đơn vị Ohm

Điện trở phụ thuộc vào những yếu tố nào

Điện trở dây dẫn là một yếu tố cũng khá là quan trọng khi chúng ta lựa chọn dây dẫn. Vậy điện trở dây dẫn phụ thuộc vào những yếu tố nào? Trả lời, cơ bản điện trở dây dẫn phụ thuộc vào các yếu tố như:

• Chiều dài của dây dẫn bao nhiêu mét
• Vật liệu cấu tạo dây dẫn: dây đồng, dây nhôm,…
• Tiết diện của dây dẫn là bao nhiêu

Điện trở có tác dụng gì – Ứng dụng của điện trở

Điện trở là một linh kiện điện tử, chúng xuất hiện nhiều trong các thiết bị điện tử. Vậy điện trở có công dụng gì? Tác dụng của điện trở là gì? Chúng ta cùng thảo luận nào!

Điện trở có công dụng:

• Cản bớt dòng điện qua tải theo ý đồ thiết kế
• Tạo thành cầu phân áp, chia điện áp trên mạch
• Phân cực cho bóng bán dẫn
• Tạo dao động RC
• Tạo nhiệt trong các ứng dụng như: bình đun nước, lò sấy,…
• Tiêu thụ dòng DC trong điều khiển biến tần

Bài viết này, Huphaco đã giới thiệu đến các bạn đọc những thông tin chi tiết nhất về điện trở là gì? Tác dụng của điện trở và ứng dụng của chúng, cách phân loại các điện trở hiện nay…

Các bạn nhớ like và share bài viết giúp mình nhé! Cảm ơn bạn đọc.

Hồi xưa học chán chê mớ kiến thức vật lý, nào là dòng điện 1 chiều, dòng điện xoay chiều…Rồi đến lúc đi làm, nhiều khi ông sếp hỏi, dòng điện 1 chiều là gì? Dòng điện 1 chiều có gây giật không? Dòng điện 1 chiều có tần số không Hùng? Lúc đó cũng ngớ ra không biết trả lời sao cho đúng, mà cũng sợ nên không dám trả lời, hic hic

Và, đó là lý do vì sao mình viết nội dung về “dòng điện 1 chiều” nè! Đừng như mình ngày xưa nhé!

Đọc thôi nào!

Dòng điện một chiều là gì?

Định nghĩa dòng điện 1 chiều hay dòng điện 1 chiều là gì? Dòng điện DC là gì? Thì sách giáo khoa vật lý thời học THCS hay THPT đều có trình bày là dòng chuyển dời có hướng của các hạt mang điện.
Hay rõ ràng hơn, chúng ta có thể hiểu dòng điện một chiều có cường độ không đổi, không thay đổi cực và không thay đổi hướng theo thời gian.

Chiều dòng điện được quy ước thế nào?

Quy ước chiều dòng điện là chiều từ cực dương đi qua dây dẫn và các phụ tải điện tới cực âm của nguồn điện.

Ký hiệu dòng điện 1 chiều

Trong tiếng Anh dòng điện 1 chiều được viết là Direct Current. Đó là lý do vì sao chúng ta hay thấy ký hiệu DC trên các thiết bị điện dùng pin bán trên thị trường.

Đơn vị dòng điện 1 chiều

Đơn vị dòng điện một chiều là Ampe, viết tắt là ký tự A.

Thông thường, chúng ta có các quy đổi như: micro A, mA, A, MA…

Ví dụ:

1A = 1000mA

1mA = 1000 micro A
1KA = 1000 A

1MA = 1000KA

Cách tạo ra dòng điện 1 chiều

Dòng điện một chiều trong thực tế được tạo ra bằng máy phát điện 1 chiều hoặc từ các mạch nắn chỉnh lưu từ dòng điện xoay chiều sang dòng điện một chiều.

Nhưng chúng ta quen thuộc nhất và thấy nguồn tạo ra dòng điện 1 chiều phổ biến nhất đó chính là từ các viên pin, từ acquy, hay từ các tấm pin năng lượng mặt trời.

Dòng điện 1 chiều thì tần số bằng bao nhiêu

Dòng điện 1 chiều có tần số bằng bao nhiêu? Một câu hỏi rất hay. Vì chúng ta đều biết nguồn điện xoay chiều mà ta đang sử dụng hàng ngày có tần số là 50Hz.

Tại sao tần số dòng điện xoay chiều là 50Hz?

Vấn đề này được giải thích như sau: Ngày xưa, tần số dòng điện cao nhất là 133Hz, trong quá trình nghiên cứu thử nghiệm và sử dụng thực tế thì các nhà khoa học cho rằng tần số này quá cao. Các rotor của động cơ không đáp ứng được, dẫn đến mau hỏng.

Rồi người ta mới nghiên cứu tối ưu lại tần số. Và cuối cùng, người ta tính được tần số tốt nhất là 60Hz. Nhưng có một số nước trong đó có Việt Nam chọn tần số là 50Hz. Và cũng không ai chứng minh được là 60Hz hay 50Hz là tốt hơn. Nên từ đó trên thế giới tồn tại 2 tần số lưới điện là 60Hz và 50Hz là vậy.

Tần số của dòng điện 1 chiều

Vậy tần số dòng điện 1 chiều có giống tần số của dòng điện xoay chiều không?

Xin thưa là không. Vì sao?

Các bạn quan sát trên biểu đồ. Có thể dễ dàng nhận ra dòng điện 1 chiều là một đường thẳng. Trong khi đó, dòng điện xoay chiều có dạng hình sin.

Đến đây chúng ta cần nhắc lại xem tần số là gì? Tần số được định nghĩa là số lần lặp lại hiện tượng trong một đơn vị thời gian.

Quan sát biểu đồ chúng ta thấy dòng điện một chiều không hề lặp lại (không đổi chiều), nó là một đường thẳng, chính vì thế, chúng ta có kết quả là dòng điện 1 chiều thì có tần số bằng 0.

Dòng điện 1 chiều có giật không

Câu trả lời là có. Dòng điện một chiều sẽ giật nếu có cường độ đủ lớn, vượt quá ngưỡng chịu đựng của con người thì gây ra hiện tượng giật.

Theo lý thuyết, ngưỡng chịu đựng của con người chỉ dưới 10mA. Từ 30mA trở lên là đã có thể gây nguy hiểm cho con người. Thậm chí, khi cường độ quá cao sẽ gây ngưng tim và tử vong đấy!

Đồng hồ đo dòng điện 1 chiều

Trước kia, việc đo điện áp thì dễ dàng, nhưng đo dòng điện nói chung thì khá phức tạp.

Nhưng hiện nay, nhờ sự tiến bộ của công nghệ, chúng ta có những thiết bị đo, có thể giúp ta dễ dàng trong việc xác định giá trị của dòng điện 1 chiều DC hay cả dòng điện xoay chiều AC. Cùng tìm hiểu các thiết bị đo này các bạn nhé!

Cách đo dòng điện 1 chiều bằng đồng hồ kim

Với một đồng hồ kim có tích hợp thang đo dòng điện 1 chiều DC. Chúng ta có thể dễ dàng đo được giá trị của dòng điện trên mạch theo các bước như sau:

• Vặn núm đo của đồng hồ kim về vị trí thang DC.A – 250mA
• Ngắt nguồn điện của các mạch cần đo dòng điện DC
• Đấu nối tiếp đồng hồ đo vào mạch: Que màu đỏ của đồng hồ đấu vào dây nối cực dương “+” pin và que đen vào đầu dây của mạch.
• Đóng nguồn cho mạch
• Đọc kết quả đo dòng điện, nếu kết quả đọc được nhỏ hơn 25mA, thì bạn chuyển núm sang vị trí DC.A – 25mA để dễ đọc kết quả hơn. Kết quả của phép đo là giá trị của kim chỉ trên thang đo đồng hồ.

Cách đo dòng điện 1 chiều bằng đồng hồ vạn năng

Tương tự như trên, chúng ta cũng đo dòng điện DC trên mạch bằng cách mắc nối tiếp đồng hồ vặn năng với mạch cần đo. Các bước thực hiện cũng tương tự. Nhưng, thao tác có một điểm khác là chúng ta không cần phải chọn thang đo như đồng hồ kim. Mà chỉ cần chọn đơn vị đo mà thôi.

Lưu ý khi dùng đồng hồ vặn năng đo dòng điện nói riêng, đo các giá trị điện nói chung:

• Chọn chính xác đại lượng cần đo bằng nút nhấn trên đồng hồ
• Chọn định dạng cần đo: một chiều hay xoay chiều
• Chọn ước lượng thang đo lớn sau đó giảm dần để dễ đọc giá trị
• Que đo phải được đấu chắc chắn với điểm cần đo.

Ampe kìm đo dòng DC

Đồng hồ ampe kìm đo dòng DC được không? Thực sự mà nói, ampe kìm ra đời chủ yếu để phục vụ cho nhu cầu đo dòng điện AC trong các mạch lớn. Rất ít thiết bị có khả năng đo dòng điện 1 chiều DC.

Qua tìm hiểu, mình thấy cũng có một số hãng lớn có các dòng ampe kìm có thể đo dòng điện DC có cường độ lên đến vài ngàn ADC. Như hình ảnh là một thiết bị tiêu biểu.

Đồng hồ Test-4 đo dòng điện 1 chiều

Đồng hồ Test-4 là thiết bị chuyên dùng để đo và phát dòng tín hiệu 4-20mA hoặc tín hiệu áp 0-10V. Là thiết bị không thể thiếu trong việc bảo trì bảo dưỡng hệ thống thiết bị điều khiển trong công nghiệp.

Ưu điểm của đồng hồ Test-4 là chúng ta có thể test nhanh tín hiệu của các dòng cảm biến như: cảm biến nhiệt độ, cảm biến áp suất, cảm biến đo mức,…xem chúng có hoạt động tốt hay không? Tín hiệu có còn chuẩn hay không để kịp thời ra phương án vệ sinh hoặc thay mới cảm biến cho dây chuyền.

Hoặc có thể dùng để test nguồn tín hiệu 4-20mA hoặc 0-10V trả về xem có chuẩn hay không? Có bị nhiễu hay không. Ví dụ như: PLC,…

Cách giảm dòng điện 1 chiều

Cách giảm dòng điện 1 chiều đơn giản nhất là dùng các điện trở có giá trị phù hợp với cường độ dòng điện mà bạn muốn giảm.

Ví dụ như: Chúng ta có một mạch sạc bình. Mà đầu nguồn có điện áp DC là 15V và cường độ dòng điện DC là 4A. Chúng ta cần sạc cho bình acquy có dung lượng là 12V 5Ah. Yêu cầu cần có dòng sạc khoảng 0.5A để sạc bình. Vậy chúng ta làm thế nào để giảm dòng điện xuống 0.5A?

Phương án 1: Chúng ta cần đo điện áp trên bình acquy lúc cần nạp. Ví dụ nếu chúng ta đo được điện áp acquy là 11V. Vậy Ur = 15-11 = 4V

• Điện trở cần dùng để ra được dòng 0.5A như yêu cầu là : R = 4/0.5 = 8 Ohm
• Điều cầu lưu ý ở đây là chúng ta cần sử dụng loại điện trở công suất 5W, 10W hoặc 20W nhé, chứ không dùng những điện trở thông thường được. Vì quá nhiệt sẽ hỏng điện trở mất.

Phương án 2: Chúng ta có thể mạch ra ngoài tiệm để cho thợ họ quấn lại cuộn thứ của cục biến áp về với số vòng tương ứng với dòng điện sạc mà bạn mong muốn. Nhưng hầu như không ai đi làm cách này!

Dòng điện 1 chiều trong công nghiệp có mấy loại?

Một câu hỏi khá bất ngờ đúng không nào? Đã là dòng điện DC rồi còn phân loại ra làm gì?

Theo mình được biết, trong công nghiệp. Dòng điện một chiều được phân chia làm 2 loại riêng biệt, đó là:

• Dòng điện một chiều cấp cho tải
• Dòng điện DC 1 chiều dùng làm tín hiệu điều khiển

Vậy chúng khác nhau ở điểm nào?

Khác biệt rõ ràng nhất của chúng chính là ở giá trị cường độ.

• Dòng điện một chiều cấp cho tải thường có cường độ lớn lên đến vài ngàn ampe, dùng cho các motor DC có công suất lớn…
• Dòng điện một chiều DC dùng làm tín hiệu điều khiển thường rơi vào các giá trị như: 0-20mA, 4-20mA… Trong đó tín hiệu 4-20mA là phổ biến nhất, có thể coi là tín hiệu chuẩn trong công nghiệp vì nó hầu như không mang nhiễu và ổn định giá trị khi truyền đi xa. Ví dụ như các bộ chuyển đổi tín hiệu nhiệt độ, từ điện trở sang 4-20mA để đưa lên các màn hình hiển thị, hoặc đưa lên PLC để điều khiển hệ thống…

So sánh dòng điện 1 chiều và xoay chiều

Dòng điện xoay chiều là gì? Dòng điện xoay chiều là dòng điện có giá trị và chiều biến đổi theo chu kỳ nhất định. Khi nói đến dòng điện xoay chiều, người ta thường nói đến 2 giá trị nữa là: Tần số và chu kỳ.

Nghĩa là dòng điện có thể chảy theo chiều này và sau đó chảy theo chiều ngược lại. Cứ lặp lại như thế.

Trong tiếng Anh dòng điện xoay chiều là từ: Alternating Current. Đó là lý do vì sao chúng ta thường thấy ký hiệu của dòng điện xoay chiều là “AC”.

Dòng điện 1 chiều và xoay chiều khác nhau chỗ nào? Tác dụng của dòng điện 1 chiều

Về cơ bản, chúng ta cũng có thể dễ dàng nhận thấy một số điểm khác nhau của dòng điện 1 chiều và xoay chiều như:

• Đặc tính
• Nguồn cấp
• Ứng dụng
• Ký hiệu

Chúng ta có thể xem bảng so sánh dưới đây để hiểu rõ hơn.

Ngoài ra, chúng có một vài điểm tương đồng như:

• Dòng điện xoay chiều và dòng điện một chiều đều tỏa ra nhiệt khi chạy qua một dây dẫn.
• Dòng điện xoay chiều và dòng điện một chiều đều có khả năng làm phát quang bóng đèn.
• Dòng điện xoay chiều và dòng điện một chiều đều gây ra từ trường.

Bài viết đến đây cũng khá dài, mình cũng đã tóm gọn lại những vấn đề cơ bản nhất của dòng điện 1 chiều. Hy vọng, bài viết này sẽ giúp ích cho các bạn đang cần ôn luyện lại kiến thức.

Mong nhận được những đánh giá và góp ý của các bạn, giúp cho bài viết ngày một chất lượng hơn, hay hơn. Và đừng quên like và share bài viết này các bạn nhé!

Chào bạn! Nếu bạn đang đau đầu vì hệ thống khí nén lúc chạy lúc không, áp suất lên xuống thất thường, thì hôm nay mình – một người đã lăn lộn hơn chục năm trong ngành tự động hóa – sẽ bật mí cho bạn về cảm biến áp suất khí nén. Đây là “trợ thủ đắc lực” mà bất kỳ ai làm kỹ thuật hay chủ doanh nghiệp đều nên biết. Đọc xong bài này, bạn sẽ thấy nó không chỉ là thiết bị, mà là giải pháp giúp bạn tiết kiệm tiền, tăng hiệu quả. Tin mình đi, không phí thời gian đâu!

Bạn Có Biết Hệ Thống Khí Nén Của Mình Đang “Kêu Cứu”?

Hãy tưởng tượng: Máy nén khí trong xưởng bỗng dưng “hờn dỗi”, áp suất tụt bất thường, hoặc tệ hơn là vượt ngưỡng làm hỏng cả dây chuyền sản xuất. Mình cá là bạn từng gặp tình huống này ít nhất một lần, đúng không? Đó là lúc bạn cần cảm biến áp suất khí nén – “người hùng thầm lặng” giúp bạn phát hiện vấn đề trước khi mọi thứ rối tung lên. Không có nó, bạn như lái xe trong sương mù, không biết đường nào mà lần. Vậy nó là gì mà “thần thánh” vậy? Để mình kể bạn nghe!

Cảm Biến Áp Suất Khí Nén Là Gì Và Tại Sao Bạn Cần Nó?

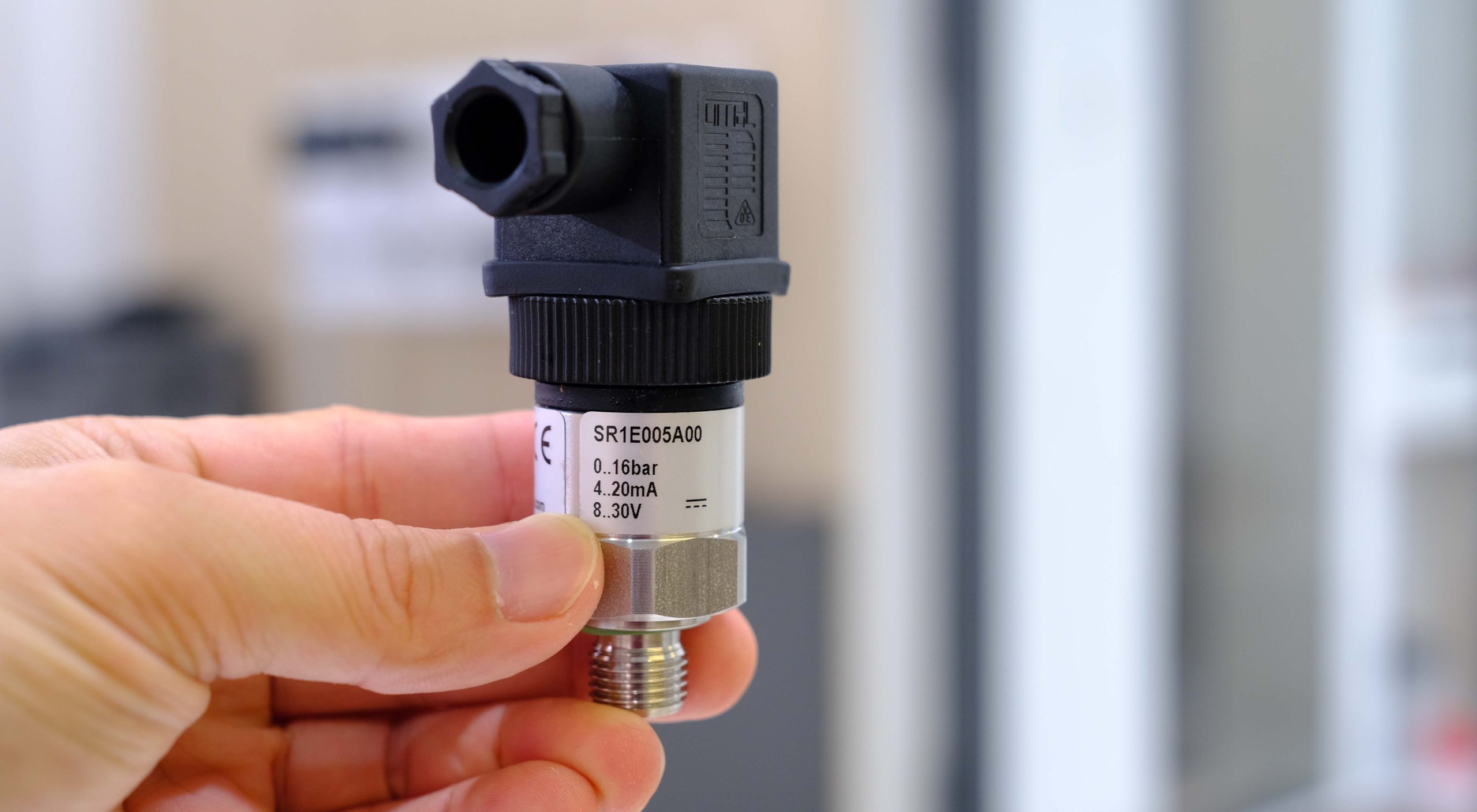

Cảm Biến Áp Suất Khí Nén Là Gì?

Nói đơn giản, đây là thiết bị đo áp suất của khí nén trong hệ thống, từ bình chứa đến ống dẫn. Nó chuyển áp suất thành tín hiệu điện (thường là 4-20mA hoặc 0-10V) để bạn đọc được trên màn hình hoặc gửi về PLC. Ví dụ, bạn set dải đo 0-10 bar, khi áp suất là 0 thì tín hiệu ra 4mA, 10 bar thì 20mA – rõ ràng, chính xác từng con số.

Như vậy, cảm biến áp suất khí nén đơn giản là thiết bị đo áp suất & biết được áp suất bên trong đường ống hoặc máy móc là bao nhiêu bar hoặc psi…

Nguyên Lý Hoạt Động Ra Sao?

Bên trong cảm biến áp suất khí nén có màng nhạy áp (diaphragm). Khi khí nén đè lên, màng biến dạng, rồi qua con chip bên trong chuyển thành tín hiệu điện. Nghe kỹ thuật vậy thôi, nhưng thực tế nó giống như cái “miệng” báo bạn biết khí nén trong hệ thống đang “khỏe” hay “yếu”.

Ứng Dụng Thực Tế

• Nhà máy sản xuất: Đo áp suất khí nén cho máy ép, máy cắt, đảm bảo mọi thứ chạy ổn.
• Ngành ô tô: Kiểm soát khí nén trong dây chuyền lắp ráp, sơn xe.
• Gia công cơ khí: Điều chỉnh áp suất cho máy CNC, tránh hỏng dụng cụ.

Cách sử dụng khá đơn giản. Cảm biến áp suất được lắp đặt phí sau máy nén khí. Từ đó cảm biến luôn luôn theo dõi áp suất đầu ra của máy nén một cách chính xác. Khi sử dụng khí nén, áp suất giảm xuống. Cảm biến ngay lập tức ghi nhận và truyền tín hiệu về bộ điều khiển để báo cho máy nén khí tăng công suất lên để bù vào lượng khí nén sử dụng.

Cảm biến áp suất khí nén đóng vai trò luôn luôn giữ áp suất đầu ra cố định đảm bảo áp suất luôn luôn đủ cho phân xưởng sử dụng. Ngoài ra, cảm biến áp suất khí nén còn được lắp đặt phía ngay bình tích áp để đo lường áp suất bính tích áp không vượt quá giới hạn gây nguy hiểm.

Mình từng tư vấn cho một xưởng gỗ ở Bình Dương, họ không dùng cảm biến mà dùng công tắc áp suất, áp suất khí nén lúc cao lúc thấp, máy phun sơn hỏng liên tục. Sau khi lắp cảm biến áp suất khí nén, họ tiết kiệm vòi phun sơn mượt mà hơn, không có hiện tượng đóng ngắt liên tục. Thấy chưa, một cảm biến nhỏ bé nhưng giải quyết vấn đề nhanh chóng mà ít ai nghĩ tới.

Vì Sao Bạn Sẽ “Mê” Cảm Biến Áp Suất Khí Nén Ngay Lập Tức?

Lợi Ích Tức Thì

1. Tiết Kiệm Chi Phí: Máy nén khí chạy đúng áp suất, không hao điện vô ích. Một khách hàng của mình giảm được 15% tiền điện mỗi tháng chỉ nhờ lắp cảm biến đúng cách.
2. Tăng Tuổi Thọ Hệ Thống: Áp suất ổn định, máy móc ít bị quá tải, dùng bền cả chục năm.
3. Hiệu Suất Đỉnh Cao: Công việc trơn tru, không gián đoạn, khách hàng hài lòng, doanh thu tăng.

Cách Lắp Đặt Đơn Giản Với PLC/Màn Hình

Bạn lo lắp phức tạp? Đừng ngại! Mình hướng dẫn nhanh nhé:

• Chuẩn bị: Cảm biến (loại 4-20mA), PLC (như Siemens S7-1200), nguồn 24VDC, dây 2 lõi.
• Đấu nối: Gắn cảm biến vào ống khí (ren G1/4 hoặc G1/2), dây dương vào nguồn, dây âm qua ngõ analog ( AI+) của PLC rồi vòng về nguồn.
• Cấu hình: Set PLC đọc tín hiệu 4-20mA, quy đổi ra bar. Xong, bật máy test là thấy số nhảy ngay.

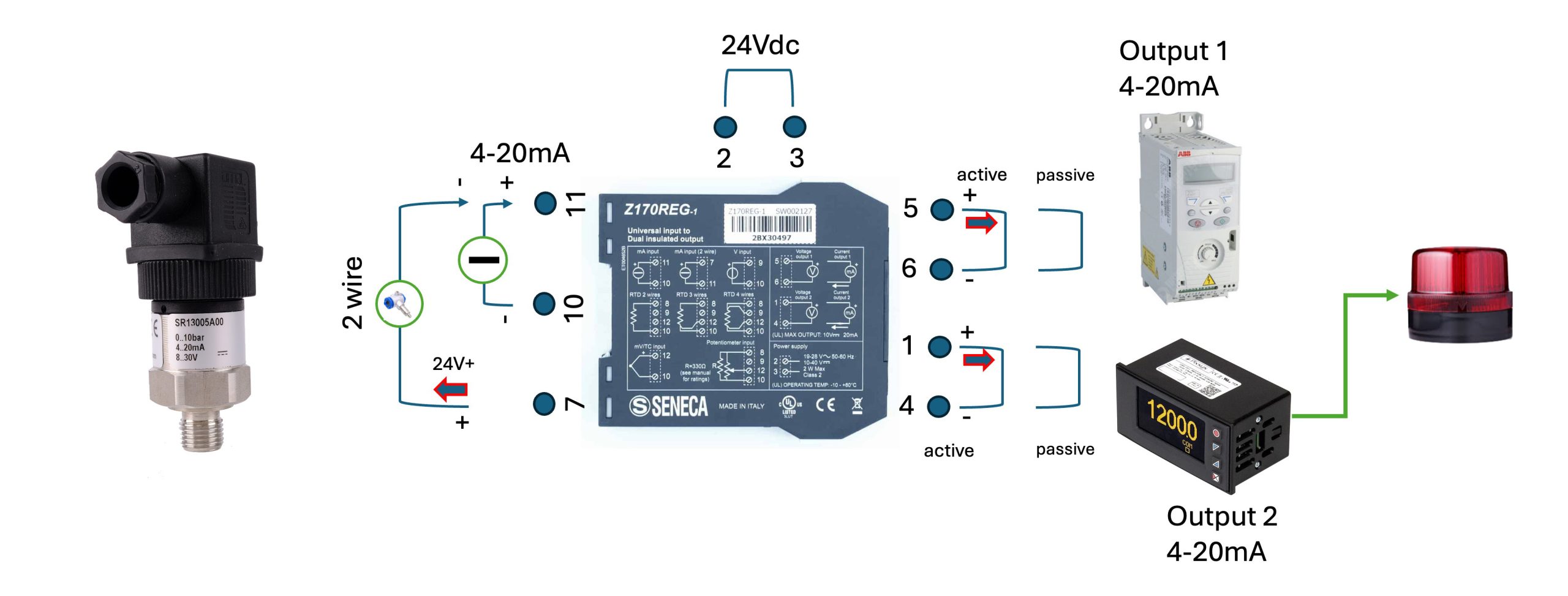

Điều Chỉnh Đóng Ngắt Khi Vượt Ngưỡng

Ví dụ bạn muốn máy nén khí cảnh báo khi áp suất quá 8 bar, bật lại dưới 5 bar. Đồng thời tín hiệu truyền về biến tần điều khiển tốc độ làm việc của máy nén.

Mình sử dụng:

• Cảm biến áp suất 0-10 bar Model SR13005A00
• Một bộ chia tín hiệu 4-20mA Model Z170REG-1
• Một bộ hiển thị áp suất STR551-12ABC-T128R

Cảm biến đang dùng là cảm biến áp suất 0-10 bar. Tín hiệu ngõ ra 4-20mA được cho vào bộ chia tín hiệu 4-20mA Z170REG-1. Sau đó, bộ chia tín hiệu 4-20mA đưa ra 2 tín hiệu 4-20mA.

• Một tín hiệu truyền về biến tần
• Một tín hiệu đưa vào STR551-12ABC-T128R để hiển thị và cài đặt alarm.

Trên STR551-12ABC-T128R:

• Cài đặt input: 4-20mA.
• Cài đặt giá trị hiển thị 0-10 bar
• Cài đặt Alarm 1 kích hoạt tại 8 bar và reset tại 5 bar
• Kiểm tra kết nối, bật nguồn và tận hưởng thành quả.

Mình từng làm cho một nhà máy sản xuất Sữa ở Thủ Đức, lắp cảm biến kiểu này, máy chạy mượt, không còn cảnh công nhân ngồi chờ áp suất nữa. Quá trình này hoàn toàn tự động, cảm biến hiển thị trên màn hình STR551-12ABC-T128R mượt mà và kích hoạt đóng ngắt cảnh báo chính xác.

Nghe sướng chưa?

Chọn Loại Nào Phù Hợp?

• Dùng nhỏ lẻ: Loại giá rẻ, đo 0-10 bar, cho các ứng dụng đơn giản, không cần chính xác cao.
• Công nghiệp: Loại cao cấp, chịu áp cao (0-16 bar hoặc hơn), chính xác cao hơn
• Thương hiệu tốt: Georgin, E+H, Siemens, hay rẻ hơn thì từ Trung Quốc, nhưng nhớ chọn chỗ uy tín.

Bắt Tay Vào Việc Với Cảm Biến Áp Suất Khí Nén Ngay Hôm Nay!

Cách Kiểm Tra Khi Có Sự Cố

• Dùng đồng hồ đo áp suất: So áp suất thực tế với tín hiệu cảm biến, lệch nhiều là hỏng. Cần thay mới.
• Kiểm tra điện áp nguồn: Đo nguồn 24V và tín hiệu 4-20mA, không có nguồn tới cảm biến thì xem lại đường dây.
• Nhìn bằng mắt: Cảm biến bám bụi, rỉ sét, vô nước thì lau sạch lắp lại, không được kiếm con mới  thay xem phải do hư hỏng hay không.

Bảo Trì Sao Cho Chuẩn?

• Lau sạch định kỳ bằng khí nén khô, tránh nước vào.
• Thay dây hoặc linh kiện nếu thấy mòn.
• Đặt cảm biến chỗ thoáng, tránh rung lắc mạnh.

Mua Ở Đâu Uy Tín?

Để mua được cảm biến áp suất khí nén vừa chính xác, bền bỉ với giá thành phù hợp. Mình khuyên bạn tìm các nhà phân phối lớn ở Việt Nam của các thương hiệu lớn như Georgin, Wika, E+H, Siemens hoặc hỏi thẳng kỹ sư trong ngành. Đừng ham rẻ mua hàng được quảng cáo ngon – bổ – rẻ. Bởi:

• Ngon thì không rẻ
• Bổ thì không ngon
• Rẻ thì không bền

Hành Động Ngay Đi!

Bạn còn chờ gì nữa? Nếu hệ thống khí nén của bạn đang “kêu ca”, đừng để nó kéo dài. Lắp ngay một cái cảm biến áp suất khí nén, tự tay kiểm soát mọi thứ, hoặc gọi mình tư vấn thêm nếu cần holine / Zalo: 0937.27.55.66 đều được. Liên hệ nhà cung cấp nào mình quen, chọn loại phù hợp, và bắt đầu tiết kiệm từ hôm nay. Tin mình, bạn sẽ thấy khác biệt ngay!

Chúc các bạn thành công !

Kỹ sư Cơ điện Tử

Nguyễn Minh Hòa

Mobi: 0937.27.55.66



Đi học thầy hỏi lưu lượng là gì? Đi làm sếp bắt kiếm cho anh con cảm biến đo lưu lượng xả thải cho mấy cái ống này nha!
Cảm biến lưu lượng là gì? Bạn còn chưa biết về nó. Vậy thì đây! Bài viết này sẽ dành cho bạn. Ít ra là có chút kiến thức về các loại thiết bị đo lưu lượng là gì để còn chém gió trong kỳ họp sắp tới!

Chúng ta bắt đầu tìm hiểu thôi!

Lưu lượng là gì

Lưu lượng có thể xem là một đại lượng, một thông số dùng để chỉ mức độ lưu thông của một dạng vật chất vật lý nào đó.

Có thể hiểu đơn giản:

• Lưu: Lưu thông
• Lượng: số lượng, sản lượng…

Trong thực tế, lưu lượng dùng để chỉ lưu lượng dòng chảy, lưu lượng nước, lưu lượng khí, lưu lượng chất lỏng, …Hay trong ngành công nghệ thông tin, viễn thông lưu lượng dùng để chỉ lưu lượng dữ liệu, lưu lượng điện thoại, lưu lượng data, lưu lượng 3g…

Xem thêm : cách tính lưu lượng

Lưu lượng tiếng Anh là gì

Trong tiếng Anh, từ lưu lượng thường được dịch là “Flow”. Mang ý nghĩa là lưu lượng, dòng chảy…

Chúng ta thường hay bắt gặp chữ này ở các thiết bị đo nước chuyên nghiệp như: Flowmeter, Flow sensor…

Lưu lượng nước là gì

Lưu lượng nước hay lưu lượng chất lỏng nói chung là chỉ về số lượng, thể tích nước hay chất lỏng lưu thông qua một mặt cắt trên một đơn vị thời gian. Thông thường, cách đo lưu lượng dễ nhất là đo qua đường ống hoặc qua một kênh kín hoặc hở.

Lưu lượng sông là gì

Từ đó, chúng ta có định nghĩa về lưu lượng sông là lưu lượng nước chảy qua mặt cắt ngang của lòng sông tại một vị trí nào đó trong một đơn vị thời gian. Chúng ta thường thấy đơn vị tính lưu lượng sông là m³/s.

Lưu lượng mưa là gì

Lưu lượng mưa chính là lưu lượng nước mưa đo tại một vị trí cụ thể nào đó, đơn vị tính là mm hay cm tính trên một dụng cụ đo, ví dụ như 1 ống nghiệm hay một ống hình trụ nào có có chia vạch theo mm hay cm.

Thiết bị đo lượng mưa là dụng cụ để đánh giá lượng mưa tại thời điểm đó, mùa đó là nhiều hay là ít so với cùng thời điểm, cùng vị trí của những năm trước đó.

Các cơ sở để đo lưu lượng lưu chất là gì

Từ ngày xưa, người ta đã biết cách đo lưu lượng cho các chất như: nước, chất lỏng, dầu,…

Chúng ta hãy thử tìm hiểu xem họ đã dự trên những cơ sở nào để đo lưu lượng nhé!

Họ căn cứ vào một số đặc điểm, cơ sở như:

• Vận tốc của chất lỏng. Cụ thể là họ tính vận tốc của chất lỏng chạy qua một tiết diện đã biết trước như: ống dẫn…
• Dung tích của chất lỏng chảy qua trong một đơn vị thời gian
• Theo khối lượng lưu chất chảy qua trong một đơn vị thời gian
• Dựa trên sự chênh áp của chất lỏng khi qua một tiết diện hẹp
• Theo nguyên lý chênh áp không đổi
• Dựa trên các tính chất dẫn nhiệt, điện, sóng,… của chất lỏng, lưu chất…

Đo lưu lượng nước bằng gì? Có mấy cách đo lưu lượng chất lỏng?

Đo lưu lượng

Đo lưu lượng là hoạt động xác định giá trị của lưu lượng chảy qua một đường ống, hay kênh…Bằng cách đo lưu lượng, chúng ta có thể xác định được phải mất bao lâu thì lưu chất hay chất lỏng mới lấp đầy bồn chứa, bể chứa, hay mất bao lâu thì lưu chất xả hết ra khỏi nơi chứa…

Trong thực tế, đo lưu lượng dòng chảy qua các đường ống cấp nước cho chúng ta sử dụng hằng ngày là cách để công ty cấp nước xác định được lưu lượng nước chúng ta đã sử dụng. Căn cứ vào đó, họ tính ra chi phí sử dụng nước hàng tháng cho chúng ta.

Một số cách đo lưu lượng chất lỏng nói chung rất phổ biến hiện nay như:

Lưu lượng kế là gì

Lưu lượng kế là tên gọi chung của các loại thiết bị dùng để đo lưu lượng. Nó bao gồm cả đồng hồ đo lưu lượng, máy đo lưu lượng và các loại cảm biến đo lưu lượng.

Là thiết bị không thể thiếu để đo lưu lượng của chất khí, chất lỏng, hay hỗn hợp khí-lỏng… trong các ứng dụng công nghiệp như: F&B, dầu mỏ- khí đốt, hóa chất-dược phẩm, …

Độ chính xác của lưu lượng kế phụ thuộc vào nhiều yếu tố như: áp suất bồn chứa hay đường ống dẫn, nhiệt độ, dạng lưu chất, đặc tính của lưu chất…và cả môi trường đo xung quanh.

Chúng ta cùng tìm hiểu từng loại cảm biến đo lưu lượng, xem chúng là gì và phù hợp với nhu cầu đo nào nhé!

Lưu lượng kế đo vận tốc dòng chảy

Trong lưu lượng kế vận tốc, lưu lượng được tính bằng cách đo tốc độ ở một hoặc nhiều điểm trong luồng và tích hợp tốc độ dòng chảy trên khu vực dòng chảy.

Ống pitot

Ống pitot là một trong những cách được sử dụng nhiều nhất (và rẻ nhất) để đo lưu lượng chất lỏng, đặc biệt là trong các ứng dụng không khí như hệ thống thông gió và HVAC, thậm chí được sử dụng trong máy bay để đo tốc độ.

Ống pitot đo tốc độ dòng chất lỏng bằng cách chuyển đổi động năng của dòng chảy thành năng lượng điện.

Lưu lượng kế đo nhiệt lượng

Nguyên lý đo nhiệt lượng để đo lưu lượng chất lỏng dựa trên hai cảm biến nhiệt độ tiếp xúc gần với chất lỏng nhưng cách nhiệt với nhau.

Một trong hai cảm biến được làm nóng liên tục và hiệu ứng làm mát của chất lỏng chảy được sử dụng để theo dõi tốc độ dòng chảy. Trong điều kiện chất lỏng đứng yên (không có dòng chảy), có sự chênh lệch nhiệt độ không đổi giữa hai cảm biến nhiệt độ. Khi lưu lượng chất lỏng tăng, năng lượng nhiệt được rút ra từ cảm biến được làm nóng và chênh lệch nhiệt độ giữa các cảm biến được giảm. Sự giảm tỷ lệ thuận với tốc độ dòng chảy của chất lỏng.

Thời gian đáp ứng sẽ thay đổi do tính dẫn nhiệt của chất lỏng. Nói chung độ dẫn nhiệt thấp hơn đòi hỏi vận tốc cao hơn thích hợp để đo lường.

Lưu lượng kế đo nhiệt lượng có thể đạt được độ chính xác tương đối cao ở tốc độ dòng chảy thấp.

Lưu lượng kế tuabin

Có nhiều thiết kế sản xuất khác nhau của đồng hồ đo lưu lượng tuabin, nhưng nhìn chung chúng đều dựa trên cùng một nguyên tắc đơn giản:

Nếu một chất lỏng di chuyển qua một đường ống và tác động lên các cánh của tuabin, tuabin sẽ bắt đầu quay và quay. Tốc độ quay được đo để tính lưu lượng.

Tỷ lệ đầu vào có thể lớn hơn 100: 1 nếu máy đo tua bin được hiệu chuẩn cho một chất lỏng và được sử dụng ở điều kiện không đổi. Độ chính xác có thể tốt hơn +/- 0,1%.

Đồng hồ đo lưu lượng chất lỏng bằng dòng xoáy

Một tắc nghẽn trong dòng chảy chất lỏng tạo ra các dòng xoáy trong dòng chảy xuôi. Mọi vật cản đều có thể gây ra sự biến đổi tốc độ dòng xoáy chất lỏng. Sự biến đổi xoáy là trường hợp nơi các vùng áp suất thấp xen kẽ được tạo ra ở hạ lưu.

Những vùng áp suất thấp xen kẽ này làm cho vật cản di chuyển về phía vùng áp thấp. Với các cảm biến đo các dòng xoáy, thì cường độ của dòng chảy có thể đo được.

Cảm biến lưu lượng điện từ

Một lưu lượng kế điện từ hoạt động theo định luật cảm ứng điện từ của Faraday nói rằng điện áp sẽ được tạo ra khi một dây dẫn di chuyển qua từ trường. Chất lỏng đóng vai trò là chất dẫn và từ trường được tạo ra bởi các cuộn dây được cấp năng lượng bên ngoài ống.

Điện áp được tạo ra tỷ lệ thuận với tốc độ dòng chảy. Hai điện cực được gắn trong thành ống phát hiện điện áp được đo bởi một phần tử thứ cấp.

Đồng hồ đo lưu lượng điện từ có thể đo các chất lỏng và chất ăn mòn, và chúng có thể đo lưu lượng theo cả hai hướng với độ chính xác như nhau.

Đồng hồ đo lưu lượng điện từ có mức tiêu thụ điện tương đối cao và chỉ có thể được sử dụng cho chất lỏng dẫn điện như nước.

Cảm biến siêu âm đo lưu lượng

Tác động của chuyển động của một nguồn âm thanh và ảnh hưởng của nó đến tần số của âm thanh được Christian Johann Doppler quan sát và mô tả.

Tần số của tín hiệu phản xạ bị ảnh hưởng bởi vận tốc và hướng của dòng chất lỏng

Nếu một chất lỏng đang di chuyển về phía đầu dò, tần số của tín hiệu phản xạ sẽ tăng lên. Khi chất lỏng di chuyển ra khỏi đầu dò, tần số của tín hiệu phản xạ giảm.

Chênh lệch tần số bằng tần số phản xạ trừ đi tần số ban đầu và kết quả được sử dụng để tính tốc độ dòng chất lỏng.

Đồng hồ đo lưu lượng tích cực

Đồng hồ đo lưu lượng tích cực đo lưu lượng chất lỏng bằng các cánh quay được trang bị chính xác như các phần tử đo lưu lượng. Với khối lượng đã được xác định trước. Vòng quay của các cánh quạt tỷ lệ thuận với thể tích của chất lỏng được dịch chuyển.

Số vòng quay của cánh quạt được tính bằng một bộ phát xung điện tử tích hợp và được chuyển đổi thành thể tích và tốc độ dòng chảy.

Lưu lượng kế dịch chuyển tích cực có thể được sử dụng cho tất cả các chất lỏng không ăn mòn như dầu nóng, dầu bôi trơn, phụ gia polymer, mỡ động vật và thực vật, mực in,  và nhiều loại khác.

Độ chính xác có thể lên tới 0,1% của toàn dải đo với tỉ lệ từ 70: 1 trở lên.

Lưu lượng kế Coriolis

Cảm biến đo lưu lượng Coriolis sử dụng hiệu ứng Coriolis để đo lưu lượng di chuyển qua phần tử. Chất lỏng cần đo chạy qua một ống hình chữ U để tạo ra góc dao động điều hòa. Do lực Coriolis, các ống sẽ biến dạng và một thành phần rung bổ sung sẽ được thêm vào dao động. Thành phần bổ sung này gây ra sự dịch pha trên một số vị trí của các ống có thể được đo bằng cảm biến.

Đồng hồ đo lưu lượng Coriolis nói chung rất chính xác, tốt hơn +/- 0,1% với tỷ lệ thay đổi lớn hơn 100: 1. Cảm biến đo lưu lượng Coriolis cũng có thể được sử dụng để đo mật độ chất lỏng, bùn và khí. Ngoài ra, máy đo lưu lượng Coriolis không nhạy cảm với những thay đổi về áp suất, nhiệt độ, độ nhớt và mật độ.

Đo lưu lượng kênh hở

Một phương pháp phổ biến để đo lưu lượng qua một kênh hở là đo chiều cao của chất lỏng khi nó đi qua vật cản dưới dạng tấm chắn hoặc đập trong kênh.

Có một số loại cảm biến chuyên dùng cho việc đo này như: cảm biến siêu âm, cảm biến radar…

Một số mẹo để chọn lựa thiết bị đo lưu lượng cho bạn

Đồng hồ đo lưu lượng, cảm biến đo lưu lượng, máy đo lưu lượng … trên thị trường có rất nhiều hãng cung cấp. Với đủ chủng loại, tính năng, hình dáng, kích thước… Vì thế, để chọn được một loại thiết bị đo lưu lượng phù hợp, không phải là chuyện dễ dàng.

Các loại lưu lượng kế hiện nay rất đa dạng và luôn sẵn có cho bất kỳ ứng dụng công nghiệp hay dân dụng nào. Việc chọn lựa cảm biến đo lưu lương loại nào cho ứng dụng cụ thể thường dựa vào:

• Đặc tính chất lỏng (dòng chảy, độ nhớt, độ đậm đặc, …)
• Dạng dòng chảy (chảy tầng, chuyển tiếp, chảy hỗn loạn, …),
• Dải lưu lượng
• Yêu cầu về độ chính xác phép đo.

Các yếu tố khác như các hạn chế về cơ khí và kết nối đầu ra mở rộng cũng sẽ ảnh hưởng đến quyết định chọn lựa này.

Lựa chọn thiết bị đo lưu lượng như thế nào?

Bài viết này, mình cũng không giấu gì, mà chia sẻ luôn với các bạn một số mẹo, yếu tố quan trọng khi chọn thiết bị đo lưu lượng như:

• Độ chính xác. Công việc của bạn cần đo lưu lượng với độ chính xác bao nhiêu? Sai số cho phép là bao nhiêu thì hợp lý?
• Sau khi biết được độ chính xác mình cần rời thì, chọn sản phẩm có thương hiệu ổn trong tầm giá, so sánh giá cả của các hãng, từ đó quyết định loại có giá ổn nhất với bạn
• Xét đến đường ống hay điểm đo, để biết được tốc độ dòng chảy, quyết định đến thông số thiết bị cần sử dụng.
• Đường kín điểm lắp đặt hay vị trí lắp đặt có yêu cầu gì về kích thước của cảm biến đo lưu lượng hay không
• Chức năng của thiết bị đo lưu lượng có phù hợp không? Có phù hợp yêu cầu vận hành không?
• Sau đó là xét đến khả năng bảo trì, bảo dưỡng thiết bị có đòi hỏi phải dùng đến thiết bị hay dung dịch chuyên biệt không? Điều này cũng ảnh hướng đến độ bền của thiết bị đó!

Những yếu tố này ít nhiều liên quan đến nhau. Ví dụ – chi phí của cảm biến lưu lượng tăng tỉ lệ thuận với độ chính xác và chất lượng cũng như độ bền của thiết bị.

Lời kết

Cách đây chừng 10 năm trước, mình từng gặp rất nhiều khó khăn trong việc tìm kiếm thông tin như: Lưu lượng là gì? Thiết bị đo lưu lượng là gì? Có bao nhiêu cách đo lưu lượng dòng chảy?…Hỏi thì không ai chịu chỉ, đa số là giấu nghề. Mình hiểu được điều đó, và với sự tiến bộ phát triển của công nghệ này này, giúp mình chia sẻ được những kiến thức này đến với các bạn đọc.
Hy vọng rằng, bài viết sẽ giúp ích cho công việc của các bạn. Hẹn gặp lại các bạn ở những bài viết tiếp theo! Cảm ơn bạn đọc.
