Cách lắp đặt cảm biến nhiệt độ đúng chuẩn kỹ thuật và an toàn

Cảm biến nhiệt độ là một thiết bị quan trọng trong nhiều hệ thống, từ công nghiệp đến dân dụng. Việc lắp đặt cảm biến nhiệt độ đúng cách là vô cùng quan trọng để đảm bảo độ chính xác và độ tin cậy của phép đo. Bài viết này được cung cấp bởi Huphaco, sẽ hướng dẫn bạn cách lắp đặt cảm biến nhiệt độ một cách chi tiết và đúng chuẩn kỹ thuật.

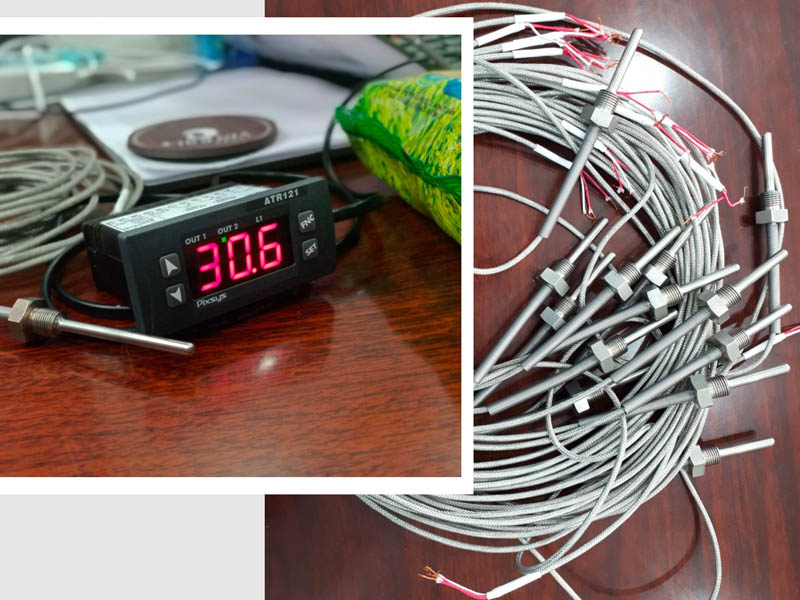

Các yếu tố cần xem xét trước khi lắp đặt cảm biến nhiệt độ

Trước khi bắt đầu quá trình lắp đặt, có một số yếu tố quan trọng cần xem xét để đảm bảo cảm biến hoạt động tốt nhất:

• Loại cảm biến: Xác định loại cảm biến nhiệt độ bạn đang sử dụng (ví dụ: Thermocouple, RTD, Thermistor, IC). Mỗi loại cảm biến có yêu cầu lắp đặt khác nhau.

• Môi trường làm việc: Xác định môi trường nơi cảm biến sẽ hoạt động (ví dụ: nhiệt độ cao, độ ẩm, hóa chất). Chọn cảm biến và phụ kiện lắp đặt phù hợp với môi trường.

• Vị trí đo: Xác định vị trí cần đo nhiệt độ. Đảm bảo vị trí này đại diện cho nhiệt độ cần đo và không bị ảnh hưởng bởi các yếu tố gây nhiễu.

• Phương pháp kết nối: Xác định phương pháp kết nối cảm biến với hệ thống điều khiển hoặc hiển thị. Chọn phương pháp kết nối phù hợp với loại cảm biến và hệ thống của bạn.

• Tiêu chuẩn an toàn: Tuân thủ các tiêu chuẩn an toàn liên quan đến điện và nhiệt khi lắp đặt cảm biến.

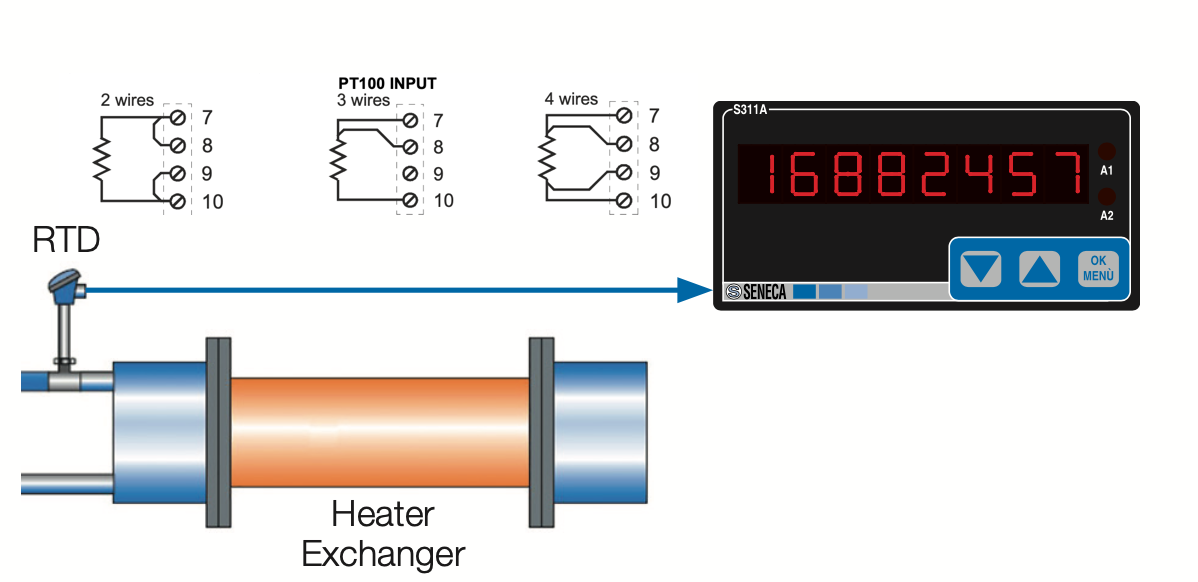

Các bước lắp đặt cảm biến nhiệt độ cơ bản

Dưới đây là các bước cơ bản để lắp đặt cảm biến nhiệt độ:

1. Chuẩn bị dụng cụ và vật tư:

   • Cảm biến nhiệt độ

   • Dụng cụ cắt, tuốt dây

   • Kìm, tua vít

   • Ống bảo vệ (nếu cần)

   • Đầu nối (connector)

   • Băng keo điện

   • Súng bắn nhiệt (nếu cần)

2. Chọn vị trí lắp đặt:

   • Chọn vị trí đại diện cho nhiệt độ cần đo.

   • Tránh các vị trí gần nguồn nhiệt hoặc nguồn lạnh trực tiếp.

   • Đảm bảo cảm biến tiếp xúc tốt với môi trường cần đo.

3. Lắp đặt cảm biến:

   • Đối với cảm biến bề mặt: Sử dụng keo dẫn nhiệt hoặc kẹp để cố định cảm biến lên bề mặt.

     • Đảm bảo bề mặt sạch sẽ và phẳng trước khi lắp đặt.

     • Sử dụng một lượng keo dẫn nhiệt vừa đủ để đảm bảo tiếp xúc tốt.

   • Đối với cảm biến nhúng: Luồn cảm biến vào ống bảo vệ (thermowell) và nhúng vào môi trường cần đo.

     • Ống bảo vệ giúp bảo vệ cảm biến khỏi các tác động cơ học và hóa học.

     • Đảm bảo ống bảo vệ có chiều dài phù hợp để cảm biến đo được nhiệt độ chính xác.

   • Đối với cảm biến không khí: Treo cảm biến ở vị trí thoáng, tránh ánh nắng trực tiếp và mưa.

     • Sử dụng mái che để bảo vệ cảm biến khỏi thời tiết.

     • Đảm bảo không khí lưu thông tốt xung quanh cảm biến.

4. Kết nối dây:

   • Kết nối dây của cảm biến với hệ thống điều khiển hoặc hiển thị theo sơ đồ.

   • Đảm bảo kết nối chắc chắn và đúng cực.

   • Sử dụng đầu nối (connector) để đảm bảo kết nối ổn định và dễ dàng tháo lắp.

   • Sử dụng băng keo điện để cách điện các mối nối.

5. Kiểm tra:

   • Sau khi lắp đặt, kiểm tra lại kết nối và đảm bảo cảm biến hoạt động đúng cách.

   • Sử dụng nguồn nhiệt hoặc nguồn lạnh để kiểm tra phản ứng của cảm biến.

   • So sánh kết quả đo với một thiết bị đo nhiệt độ chuẩn để đảm bảo độ chính xác.


Video hướng dẫn cách lắp đặt cảm biến nhiệt độ:

Lưu ý quan trọng khi lắp đặt cảm biến nhiệt độ

• Bảo vệ cảm biến:

  • Sử dụng ống bảo vệ (thermowell) để bảo vệ cảm biến khỏi các tác động cơ học và hóa chất.

  • Tránh uốn cong hoặc kéo căng dây cảm biến quá mức.

• Cách điện:

  • Đảm bảo cách điện tốt giữa cảm biến và các bộ phận kim loại.

  • Sử dụng băng keo điện hoặc ống gen để cách điện các mối nối.

• Giảm nhiễu:

  • Sử dụng dây shielded để giảm nhiễu điện từ.

  • Tránh đặt dây cảm biến gần các nguồn gây nhiễu như động cơ hoặc biến tần.

• Đảm bảo tiếp xúc tốt:

  • Đảm bảo cảm biến tiếp xúc tốt với môi trường cần đo.

  • Sử dụng keo dẫn nhiệt hoặc kẹp để cố định cảm biến lên bề mặt.

• Kiểm tra định kỳ:

  • Sau khi lắp đặt, nên kiểm tra định kỳ cảm biến để đảm bảo nó luôn hoạt động tốt và cung cấp giá trị đo chính xác.

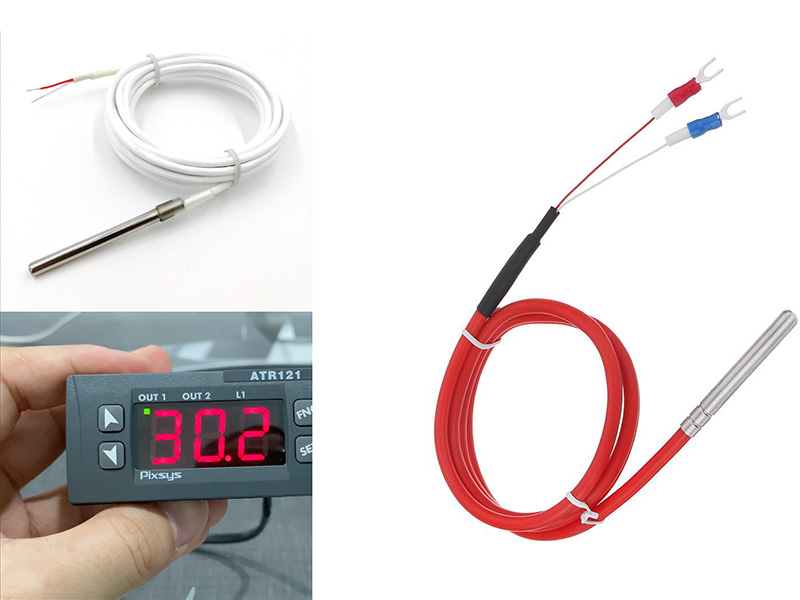

Các lỗi thường gặp khi lắp đặt cảm biến nhiệt độ và cách khắc phục

• Đo không chính xác:

  • Nguyên nhân: Cảm biến không tiếp xúc tốt với môi trường, vị trí đo không đại diện, cảm biến bị nhiễu.

  • Khắc phục: Đảm bảo tiếp xúc tốt, chọn vị trí đo phù hợp, sử dụng dây shielded, tránh nguồn gây nhiễu.

• Cảm biến bị hỏng:

  • Nguyên nhân: Lắp đặt sai cách, môi trường quá khắc nghiệt, quá tải điện.

  • Khắc phục: Lắp đặt đúng theo hướng dẫn, chọn cảm biến phù hợp với môi trường, bảo vệ cảm biến khỏi quá tải.

• Kết nối không ổn định:

  • Nguyên nhân: Dây bị lỏng, đầu nối bị oxy hóa, dây bị đứt.

  • Khắc phục: Kiểm tra và siết chặt các kết nối, làm sạch đầu nối, thay dây bị đứt.

Kết luận

Việc lắp đặt cảm biến nhiệt độ đúng cách là rất quan trọng để đảm bảo độ chính xác và độ tin cậy của phép đo. Hãy tuân thủ các hướng dẫn và lưu ý trong bài viết này để lắp đặt cảm biến nhiệt độ một cách chính xác và an toàn.
