Sơ đồ mạch điện và nguyên lý hoạt động của các loại cảm biến nhiệt độ

Việc nắm vững sơ đồ cảm biến nhiệt độ và nguyên lý vận hành của chúng là chìa khóa để hiểu rõ cách thức thiết bị này đo lường và kiểm soát nhiệt độ một cách chính xác trong nhiều hệ thống điện tử và tự động hóa. Bài viết này được biên soạn bởi Huphaco, sẽ đi sâu vào cấu trúc mạch và cơ chế làm việc của các loại cảm biến nhiệt độ thông dụng, giúp bạn có cái nhìn toàn diện và chuyên sâu về công nghệ này.

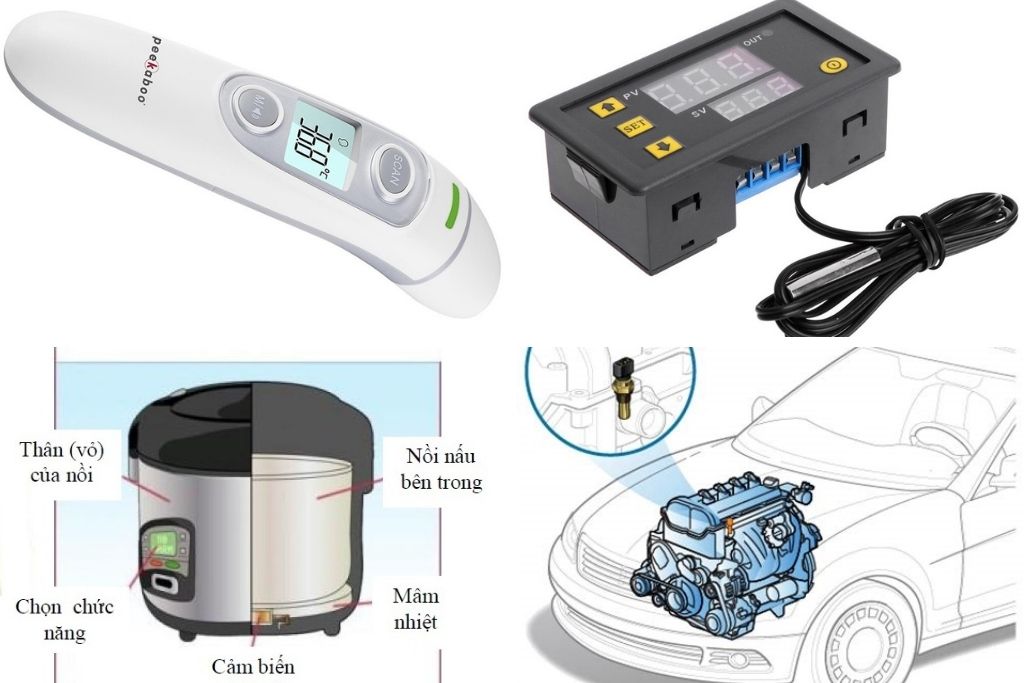

Tổng quan về cảm biến nhiệt độ và ứng dụng

Cảm biến nhiệt độ là thành phần không thể thiếu trong nhiều lĩnh vực của đời sống và công nghiệp. Để hình dung rõ hơn về sự đa dạng của chúng, chúng ta có thể kể đến một số ứng dụng tiêu biểu sau:

• Hệ thống HVAC: Đây là nơi cảm biến nhiệt độ được sử dụng để điều khiển và duy trì nhiệt độ ổn định trong các tòa nhà, văn phòng và nhà ở, đảm bảo môi trường sống và làm việc thoải mái.

• Thiết bị gia dụng: Từ tủ lạnh, máy điều hòa, lò vi sóng cho đến máy giặt, cảm biến nhiệt độ đóng vai trò điều chỉnh và giám sát, tối ưu hóa hiệu suất và an toàn cho người dùng.

• Công nghiệp: Trong các quy trình sản xuất, chế biến thực phẩm, hóa chất và dược phẩm, cảm biến nhiệt độ được dùng để giám sát và điều khiển các thông số nhiệt độ nghiêm ngặt, đảm bảo chất lượng sản phẩm và an toàn vận hành.

• Ô tô: Cảm biến giúp đo nhiệt độ động cơ, nhiệt độ dầu, nhiệt độ không khí, cung cấp dữ liệu quan trọng cho hệ thống điều khiển xe.

• Y tế: Chúng được ứng dụng trong việc đo nhiệt độ cơ thể và kiểm soát nhiệt độ trong các thiết bị y tế chuyên dụng, hỗ trợ chẩn đoán và điều trị.

Những ví dụ trên cho thấy cảm biến nhiệt độ đóng một vai trò quan trọng trong việc đảm bảo hiệu quả, an toàn và tiện nghi trong nhiều khía cạnh của cuộc sống và sản xuất.

Sơ đồ mạch điện và nguyên lý hoạt động của một số loại cảm biến nhiệt độ

Để hiểu rõ hơn về cách cảm biến nhiệt độ hoạt động, chúng ta sẽ cùng tìm hiểu về sơ đồ mạch điện và nguyên lý làm việc của một số loại phổ biến nhất hiện nay.

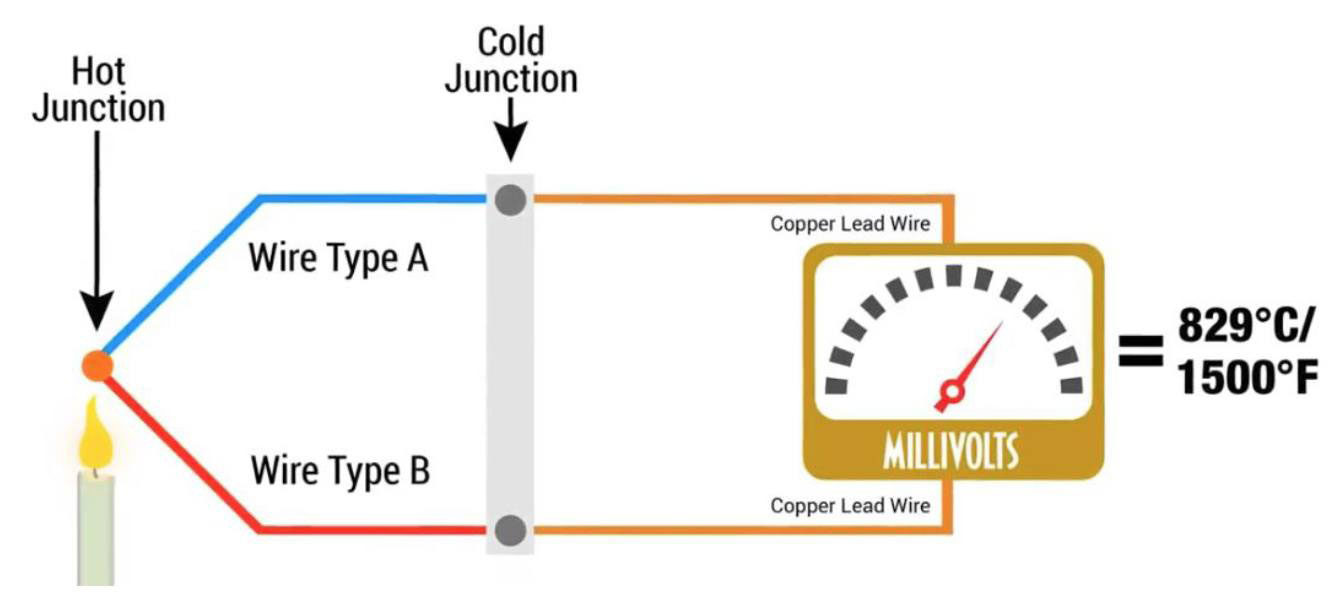

1. Thermocouple (Cặp nhiệt điện)

Thermocouple hoạt động dựa trên một nguyên lý vật lý đã được chứng minh, cho phép đo nhiệt độ thông qua sự biến đổi điện áp.

• Nguyên lý hoạt động: Thermocouple hoạt động dựa trên hiệu ứng Seebeck, tức là khi có sự chênh lệch nhiệt độ giữa hai mối nối của hai kim loại khác nhau, một điện áp nhỏ sẽ được tạo ra. Điện áp này tỷ lệ thuận với sự chênh lệch nhiệt độ.

• Sơ đồ mạch điện:

  [Kim loại A] --- Mối nối nóng (T1) --- [Kim loại B] --- Mối nối lạnh (T2) --- [Kim loại A]
                                  |
                                  V
                          Đồng hồ đo điện áp (mV)

  Trong sơ đồ này, điện áp đo được (mV) sẽ phản ánh sự chênh lệch nhiệt độ giữa mối nối nóng (T1) – nơi cần đo nhiệt độ, và mối nối lạnh (T2) – thường được giữ ở nhiệt độ tham chiếu.

• Ưu điểm: Loại cảm biến này mang lại nhiều lợi thế đáng kể.

  • Dải đo rộng, cho phép đo nhiệt độ từ rất thấp đến rất cao.

  • Chịu được nhiệt độ cao, phù hợp với các ứng dụng khắc nghiệt.

  • Cấu tạo đơn giản và bền bỉ, ít hỏng hóc.

  • Giá thành tương đối phải chăng.
    Các ưu điểm này giúp Thermocouple trở thành lựa chọn phổ biến cho nhiều ngành công nghiệp.

• Nhược điểm: Mặc dù có nhiều ưu điểm, Thermocouple cũng tồn tại một số hạn chế.

  • Độ chính xác không cao bằng một số loại cảm biến khác.

  • Cần có cơ chế bù nhiệt độ mối nối lạnh để đảm bảo độ chính xác.
    Những hạn chế này cần được xem xét khi lựa chọn Thermocouple cho các ứng dụng cụ thể.

• Ứng dụng: Thermocouple được sử dụng rộng rãi trong các môi trường công nghiệp yêu cầu đo nhiệt độ cao.

  • Lò nung, lò hơi trong các nhà máy sản xuất.

  • Động cơ và hệ thống xả của phương tiện.

  • Quy trình công nghiệp có nhiệt độ biến động lớn hoặc rất cao.
    Các ứng dụng này chứng tỏ tính linh hoạt và độ bền của Thermocouple trong môi trường khắc nghiệt.

2. RTD (Điện trở nhiệt) – PT100

RTD, đặc biệt là PT100, là một loại cảm biến được đánh giá cao về độ chính xác và sự ổn định trong phép đo nhiệt độ.

• Nguyên lý hoạt động: RTD hoạt động dựa trên nguyên lý thay đổi điện trở của kim loại (thường là Platinum – Pt) theo nhiệt độ. Khi nhiệt độ tăng, điện trở của kim loại cũng tăng theo một cách tuyến tính. PT100 là loại RTD phổ biến nhất, có điện trở 100 Ohm ở 0°C.

• Sơ đồ mạch điện:

  [Nguồn dòng không đổi (I)] --- [RTD (Pt100)] --- [Điện trở chuẩn (R)] --- [Mass]
                                  |                                      |
                                  V                                      V
                          Đồng hồ đo điện áp (V1)                      Đồng hồ đo điện áp (V2)

  Trong mạch này, điện trở của RTD được tính từ điện áp V1 và dòng điện I. Nhiệt độ sau đó được suy ra từ giá trị điện trở này thông qua một bảng tra cứu hoặc công thức toán học.

• Ưu điểm: RTD nổi bật với những ưu điểm sau.

  • Độ chính xác cao, mang lại kết quả đo tin cậy.

  • Ổn định và tuyến tính tốt, ít bị trôi dạt theo thời gian.
    Các đặc tính này làm cho RTD trở thành lựa chọn hàng đầu cho các ứng dụng cần độ chính xác cao.

• Nhược điểm: Tuy nhiên, RTD cũng có một số nhược điểm.

  • Giá thành thường cao hơn so với Thermocouple và Thermistor.

  • Dải đo hẹp hơn Thermocouple trong một số trường hợp.

  • Yêu cầu nguồn dòng không đổi để đảm bảo độ chính xác của phép đo.
    Những điểm này cần được cân nhắc khi lựa chọn RTD.

• Ứng dụng: RTD được ưu tiên sử dụng trong các môi trường đòi hỏi sự chính xác cao.

  • Đo nhiệt độ chính xác trong công nghiệp, như trong các nhà máy hóa chất, dược phẩm.

  • Phòng thí nghiệm và thiết bị đo lường khoa học.
    Các ứng dụng này chứng tỏ giá trị của RTD trong việc duy trì độ chính xác của quy trình.

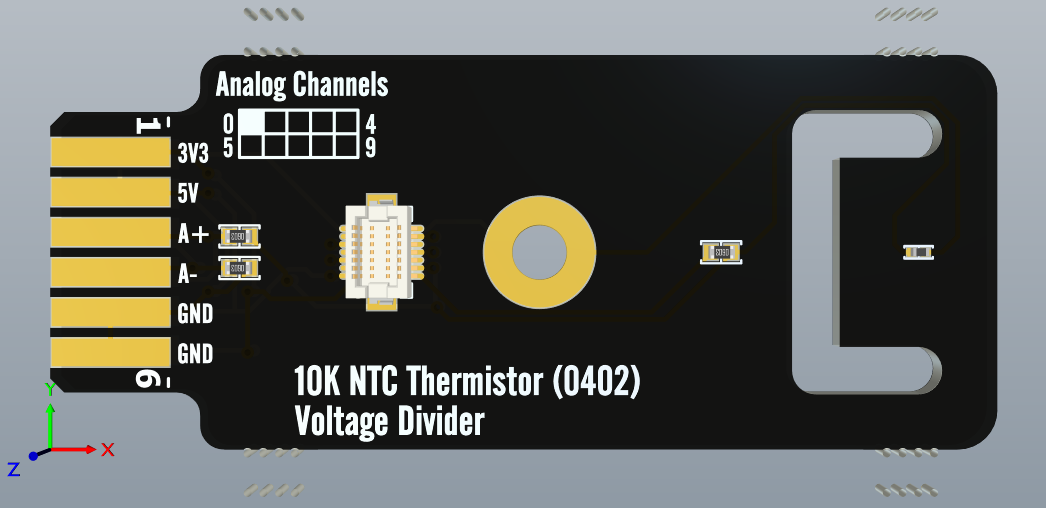

3. Thermistor (Điện trở nhiệt bán dẫn) – NTC/PTC

Thermistor là một loại cảm biến nhiệt độ với độ nhạy cao và thường có kích thước nhỏ gọn.

• Nguyên lý hoạt động: Thermistor hoạt động dựa trên sự thay đổi điện trở của vật liệu bán dẫn theo nhiệt độ. Có hai loại chính: NTC (Negative Temperature Coefficient) có điện trở giảm khi nhiệt độ tăng, và PTC (Positive Temperature Coefficient) có điện trở tăng khi nhiệt độ tăng.

• Sơ đồ mạch điện:

  [Nguồn điện (Vcc)] --- [Điện trở (R)] --- [Thermistor (NTC/PTC)] --- [Mass]
                                  |
                                  V
                          Đồng hồ đo điện áp (Vout)

  Trong mạch cầu phân áp này, điện áp Vout thay đổi theo điện trở của Thermistor, từ đó có thể suy ra giá trị nhiệt độ.

• Ưu điểm: Thermistor có những điểm mạnh riêng biệt.

  • Độ nhạy cao với sự thay đổi nhiệt độ, cho phép phát hiện các biến động nhỏ.

  • Giá thành rẻ và kích thước nhỏ, dễ dàng tích hợp vào các thiết bị nhỏ gọn.
    Những ưu điểm này khiến Thermistor trở thành lựa chọn kinh tế và linh hoạt.

• Nhược điểm: Tuy nhiên, Thermistor cũng có những hạn chế.

  • Tính phi tuyến tính cao, đòi hỏi mạch xử lý phức tạp hơn để chuyển đổi tín hiệu.

  • Dải đo hẹp hơn so với Thermocouple và RTD.

  • Dễ bị ảnh hưởng bởi nhiệt độ môi trường xung quanh nếu không được bảo vệ.
    Những yếu tố này cần được xem xét kỹ lưỡng khi sử dụng Thermistor.

• Ứng dụng: Với đặc tính của mình, Thermistor được dùng trong các ứng dụng.

  • Đo nhiệt độ trong các thiết bị điện tử dân dụng.

  • Thiết bị gia dụng như điều hòa, lò nướng.

  • Bảo vệ quá nhiệt cho các mạch điện.
    Các ứng dụng này tận dụng tốt ưu điểm về độ nhạy và chi phí của Thermistor.

4. Cảm biến nhiệt độ IC (LM35)

Cảm biến nhiệt độ IC như LM35 nổi bật nhờ sự tiện lợi và độ tuyến tính cao, lý tưởng cho các ứng dụng điện tử đơn giản.

• Nguyên lý hoạt động: Cảm biến IC sử dụng một mạch tích hợp bên trong để tạo ra một điện áp đầu ra tỷ lệ thuận với nhiệt độ theo thang đo Celsius. Với LM35, điện áp đầu ra tăng 10mV cho mỗi độ Celsius tăng lên.

• Sơ đồ mạch điện:

  [Vcc (4V - 30V)] --- [LM35] --- [Vout (10mV/°C)]
                            |
                            [GND]

  Sơ đồ này cực kỳ đơn giản, chỉ cần cấp nguồn và đọc điện áp đầu ra để có được giá trị nhiệt độ.

• Ưu điểm: Cảm biến IC mang lại nhiều lợi ích thiết thực.

  • Dễ sử dụng, không yêu cầu mạch hiệu chỉnh phức tạp.

  • Không cần hiệu chỉnh từ bên ngoài, giúp tiết kiệm thời gian và chi phí.

  • Đầu ra tuyến tính, giúp việc tính toán nhiệt độ trở nên đơn giản.

  • Giá thành rẻ, phù hợp với các dự án có ngân sách hạn chế.
    Những ưu điểm này làm cho LM35 trở thành lựa chọn phổ biến cho người mới bắt đầu và các dự án DIY.

• Nhược điểm: Tuy nhiên, cảm biến IC cũng có một số hạn chế.

  • Dải đo nhiệt độ hạn chế so với các loại cảm biến công nghiệp.

  • Độ chính xác không cao bằng RTD, đặc biệt ở các dải nhiệt độ rộng.
    Các nhược điểm này cần được cân nhắc khi lựa chọn LM35.

• Ứng dụng: Với sự đơn giản và hiệu quả, LM35 được ứng dụng rộng rãi.

  • Đo nhiệt độ phòng và môi trường xung quanh.

  • Các dự án DIY và giáo dục liên quan đến nhiệt độ.

  • Thiết bị điện tử tiêu dùng không yêu cầu độ chính xác quá cao.
    LM35 là lựa chọn lý tưởng cho các ứng dụng mà sự đơn giản và chi phí là ưu tiên hàng đầu.

5. Cảm biến nhiệt độ hồng ngoại (IR)

Cảm biến nhiệt độ hồng ngoại là giải pháp lý tưởng cho việc đo nhiệt độ từ xa hoặc trong môi trường khắc nghiệt mà không cần tiếp xúc vật lý.

• Nguyên lý hoạt động: Cảm biến hồng ngoại đo nhiệt độ từ xa bằng cách phát hiện bức xạ hồng ngoại (nhiệt) phát ra từ vật thể. Mỗi vật thể có nhiệt độ trên độ không tuyệt đối đều phát ra bức xạ hồng ngoại, và cảm biến sẽ chuyển đổi lượng bức xạ này thành tín hiệu điện tỷ lệ với nhiệt độ.

• Sơ đồ mạch điện: (Sơ đồ mạch điện của cảm biến IR thường phức tạp hơn và được tích hợp sẵn trong các module.)
  Một module cảm biến IR thông thường bao gồm các thành phần chính sau:

  • Ống kính hoặc thấu kính để thu thập bức xạ hồng ngoại từ vật thể.

  • Phần tử cảm biến chính, thường là một thermopile hoặc bolometer, có nhiệm vụ chuyển đổi năng lượng bức xạ thành tín hiệu điện.

  • Mạch khuếch đại tín hiệu để tăng cường độ tín hiệu nhỏ từ cảm biến.

  • Mạch xử lý tín hiệu và chuyển đổi analog-to-digital (ADC) để cung cấp đầu ra số hoặc analog.
    Cấu trúc tích hợp này giúp cảm biến IR dễ dàng được sử dụng trong các hệ thống hiện đại.

• Ưu điểm: Cảm biến hồng ngoại mang lại nhiều lợi ích đặc biệt.

  • Khả năng đo nhiệt độ từ xa và không cần tiếp xúc vật lý với vật thể.

  • Có thể đo được nhiệt độ rất cao hoặc rất thấp, vượt xa khả năng của các cảm biến tiếp xúc.

  • Thích hợp cho các môi trường nguy hiểm hoặc khó tiếp cận.
    Những ưu điểm này giúp cảm biến IR trở thành công cụ không thể thiếu trong nhiều ngành công nghiệp.

• Nhược điểm: Tuy nhiên, loại cảm biến này cũng có một số hạn chế cần lưu ý.

  • Giá thành thường cao hơn đáng kể so với các loại cảm biến tiếp xúc.

  • Độ chính xác có thể bị ảnh hưởng bởi độ phát xạ (emissivity) của vật thể và các yếu tố môi trường như bụi, hơi nước.

  • Cần hiệu chỉnh để đảm bảo độ chính xác cho từng loại vật liệu.
    Các yếu tố này cần được xem xét kỹ lưỡng khi triển khai cảm biến IR.

• Ứng dụng: Cảm biến hồng ngoại được ứng dụng rộng rãi trong các lĩnh vực.

  • Đo nhiệt độ bề mặt vật thể trong các quy trình công nghiệp như luyện kim, sản xuất thủy tinh.

  • Đo nhiệt độ trong môi trường khắc nghiệt như lò nung, động cơ nóng.

  • Ứng dụng trong y tế, ví dụ như đo nhiệt độ trán không tiếp xúc.
    Các ứng dụng này chứng tỏ tính linh hoạt và an toàn của cảm biến hồng ngoại.

Lưu ý khi sử dụng sơ đồ mạch điện cảm biến nhiệt độ

Khi làm việc với sơ đồ cảm biến nhiệt độ, có một số lưu ý quan trọng mà bạn cần ghi nhớ để đảm bảo hệ thống hoạt động ổn định và chính xác.

• Chọn đúng loại cảm biến: Dựa vào yêu cầu về độ chính xác, dải đo, môi trường làm việc và chi phí để chọn loại cảm biến phù hợp nhất với dự án của bạn.

• Đọc kỹ datasheet: Luôn tham khảo datasheet của nhà sản xuất để biết thông tin chi tiết về thông số kỹ thuật, sơ đồ kết nối và cách sử dụng đúng cách cho từng loại cảm biến.

• Sử dụng linh kiện chất lượng: Việc sử dụng các linh kiện điện tử chất lượng cao sẽ giúp đảm bảo độ ổn định và độ tin cậy của mạch điện trong thời gian dài.

• Kiểm tra kỹ trước khi sử dụng: Luôn kiểm tra kỹ lưỡng mạch điện và các kết nối trước khi cấp nguồn để tránh gây hư hỏng cho cảm biến và các linh kiện khác.

• Hiệu chuẩn định kỳ: Thực hiện hiệu chuẩn định kỳ cho cảm biến là cần thiết để đảm bảo độ chính xác của phép đo theo thời gian và trong các điều kiện vận hành khác nhau.

Việc tuân thủ các lưu ý này sẽ giúp bạn xây dựng và vận hành hệ thống đo nhiệt độ một cách hiệu quả và tin cậy.

Kết luận

Hiểu rõ sơ đồ cảm biến nhiệt độ và nguyên lý hoạt động của các loại cảm biến khác nhau là rất quan trọng để sử dụng chúng một cách hiệu quả và đạt được kết quả đo chính xác, tin cậy. Bằng cách lựa chọn loại cảm biến phù hợp và tuân thủ các hướng dẫn lắp đặt và sử dụng, bạn có thể tối ưu hóa hiệu suất của hệ thống.
