Cảm biến chất lỏng hay còn gọi là cảm biến mực nước, cảm biến mức nước. Đây là một thiết bị được sử dụng để phát hiện sự có mặt của chất lỏng nói chung và nước nói riêng.

Cảm biến sẽ phát hiện sự hiên diện hoặc sự thay đổi của chất lỏng đối với môi trường xung quanh.

Cảm biến chất lỏng được sử dụng cho nhiều mục đích khác nhau:

  • Phát hiện rò rỉ nước
  • Cảnh báo lũ lụt
  • Theo dõi mực chất lỏng trong bồn
  • Đo mực nước giếng
  • Phát hiện sự cố tràn
  • Cảnh báo mực nước quá thấp

Với nhiều ứng dụng như vậy thì sẽ phải có rất nhiều loại cảm biến khác nhau đáp ứng yêu cầu của người sử dụng.

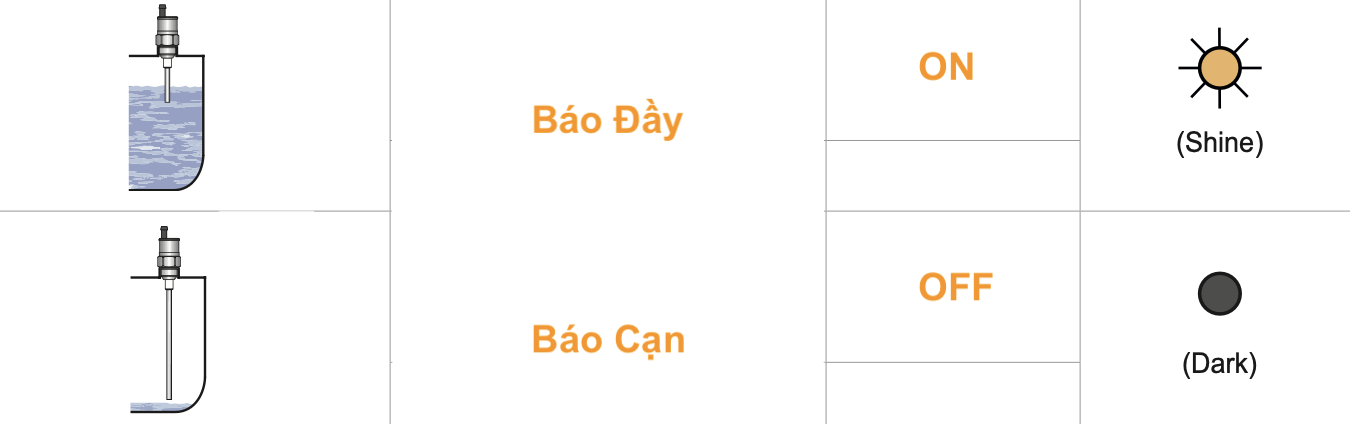

Trạng thái của cảm biến chất lỏng khi làm việc
Trạng thái của cảm biến chất lỏng khi làm việc

Cảm biến chất lỏng không tiếp xúc

Cảm biến chất lỏng không tiếp xúc FLD-32
Cảm biến chất lỏng không tiếp xúc FLD-32

Để đo chất lỏng mà không cần tiếp xúc chúng ta cần xác định mục đích chúng ta cần là giám sát mức chất lỏng trong bồn chứa, ao hồ, thủy điện … hay chỉ cần biết được mức chất lỏng khi gần tiếp xúc cảm biến hay cảm biến phát hiện chất lỏng xuyên qua thành bồn chứa, ống nghiệm.

Cảm biến siêu âm đo khoảng cách

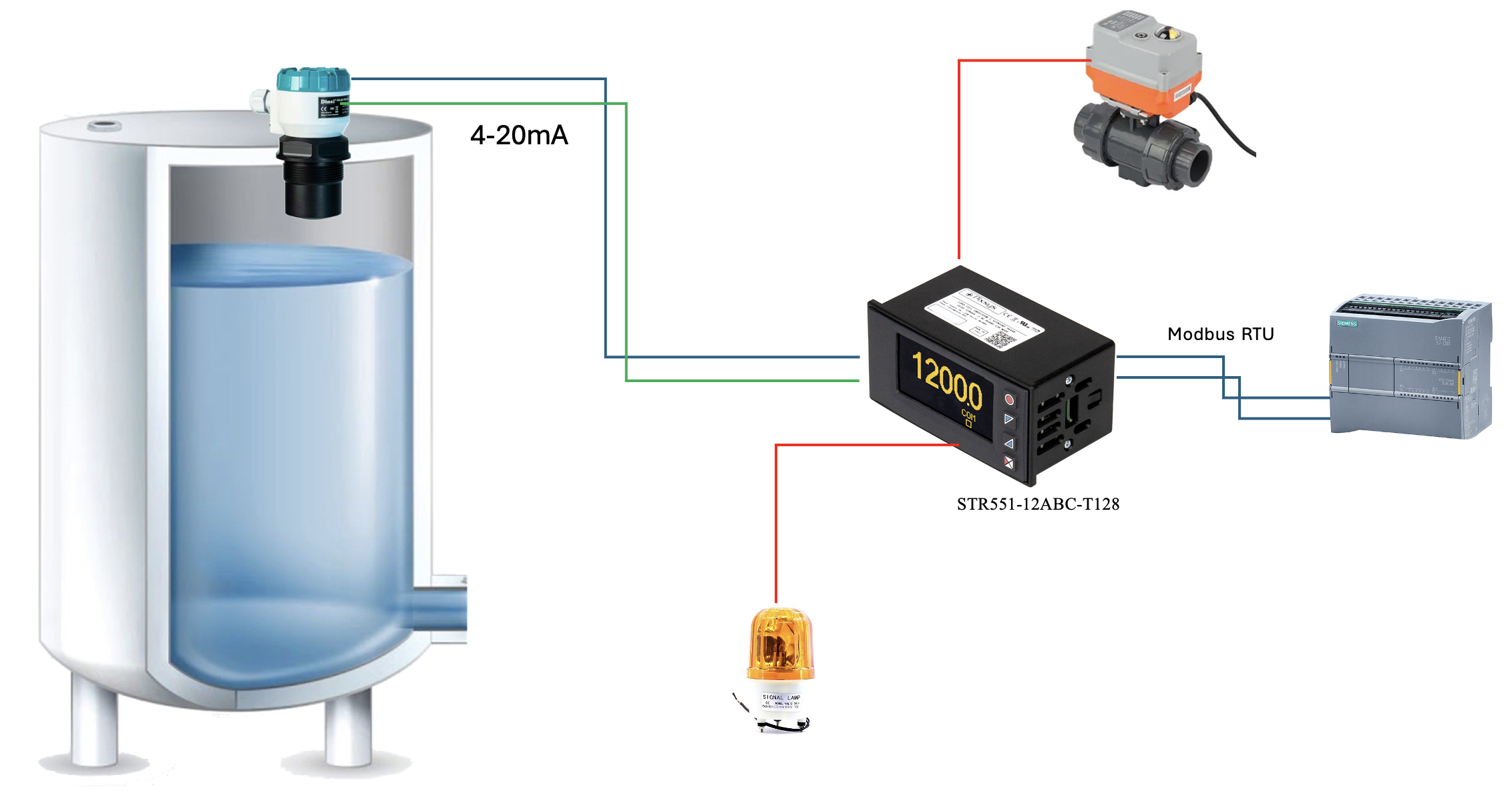

Cảm biến siêu âm đo khoảng cách ULM-70N
Cảm biến siêu âm đo khoảng cách ULM-70N

Một trong những cảm biến chất lỏng không tiếp xúc được dùng nhiều nhất đó chính là cảm biến siêu âm đo khoảng cách. Cảm biến siêu âm được dùng phổ biến tới nỗi nhiều người nhầm tưởng rằng nó được thiết kế để đo mức nước.

Thật ra,

Cảm biến siêu âm là giải pháp tối ưu nhất để đo mức chất lỏng nói chung và nước nói riêng. Tất nhiên rằng nhược điểm duy nhất của cảm biến siêu âm đó chính là không thể đo trong môi trường có nhiệt độ và áp suất cao.

Ah, cảm biến siêu âm cũng không thể đo mức cho axit HCL. Mọi người lưu ý để tránh tiền mất tật mang nhé. Axit H2S04 thì được nhé miễn sao nhiệt độ nhỏ hơn 80oC là OK hết.

Cảm biến radar đo khoảng cách ARLM-70N

Cảm biến radar đo mực nước thủy điện
Cảm biến radar đo mực nước thủy điện

Cảm biến radar được xem là loại cảm biến chất lỏng không tiếp xúc có công nghệ tiên tiến nhất trong tất cả các loại cảm biến chất lỏng. Cảm biến radar đo khoảng cách được dùng nhiều nhất, dễ thấy nhất là trên ô tô. C biến radar được sử dụng cho các yêu cầu đòi hỏi cao về thời gian đáp ứng và chính xác.

Bởi

  • Thời gian đáp ứng của cảm biến rada được tính bằng mili giây.
  • Độ chính xác của cảm biến radar là mili mét.

Với các ưu điểm này mà cảm biến radar đo khoảng cách được dùng trong công nghiệp ô tô, công nghiệp đo lường – đo khoảng cách, đo mức nước.

Trong công nghiệp, cảm biến radar được xem là giải pháp tối ưu nhất về độ chính xác. Các đập thủy điện, cống đập đã thay thế cảm biến thủy tĩnh bằng cảm biến radar để có độ chính xác cao nhằm kịp thời ngăn lũ lụt hya sự thay đổi bất thường của đập thủy điện.

Cảm biến mực chất lỏng không tiếp xúc – xuyên thấu qua thành bồn

Cảm biến chất lỏng không tiếp xúc - xuyên thấu qua thành bồn
Cảm biến chất lỏng không tiếp xúc – xuyên thấu qua thành bồn

Cảm biến mực chất lỏng không tiếp xúc này là loại không cần khoét bồn mà vẫn đo báo được mức chất lỏng có tới vị trí lắp cảm biến hay chưa. Nhưng, loại này có những điều kiện nhất định phải đáp ứng thì mới dùng được:

  • Bồn nhựa, thủy tinh dày từ 8mm trở xuống cho chất lỏng dẫn điện
  • Bồn chứa kim loại, Inox không dùng được
  • Chất lỏng không dẫn điện thì độ dày của bồn từ 3mm trở xuống mới đo được

Câu hỏi đặt ra là với các điều kiện sử dụng như vậy thì cảm biến mực nước không tiếp xúc kiểu xuyên thấu đáp ứng được bao nhiêu ứng dụng trong công nghiệp.

Loại cảm biến chất lỏng không tiếp xúc qua thành bồn này được các nhà máy sản xuất hóa chất yêu thích sử dụng. Bởi sử dụng đơn giản, dễ lắp đặt & an toàn.

Cảm biến sẽ được dán bên ngoài hoặc cố định bằng dây rút để định vị vị trí cần báo mức bên trong bồn chứa.

Cảm biến mực chất lỏng

Trạng thái của cảm biến chất lỏng khi làm việc
Trạng thái của cảm biến chất lỏng khi làm việc

Cảm biến mực chất lỏng được sử dụng nhằm phát hiện chất lỏng đã tới nơi mà lắp đặt cảm biến hay chưa. Ứng dụng này được sử dụng để cảnh báo mức chất lỏng tràn hoặc cạn trong các bồn chứa.

Ngoài ra cảm biến mực chất lỏng còn được sử dụng để phát hiện chất lỏng. Hay nói cách khác là phát sự rò rỉ của chất lỏng.

Chất lỏng ở đây thường gặp là dầu, nước. Cảm biến cần được lắp đúng vị trí để phát hiện rò rỉ hiệu quả.

Cảm biến phát hiện rò rỉ nước

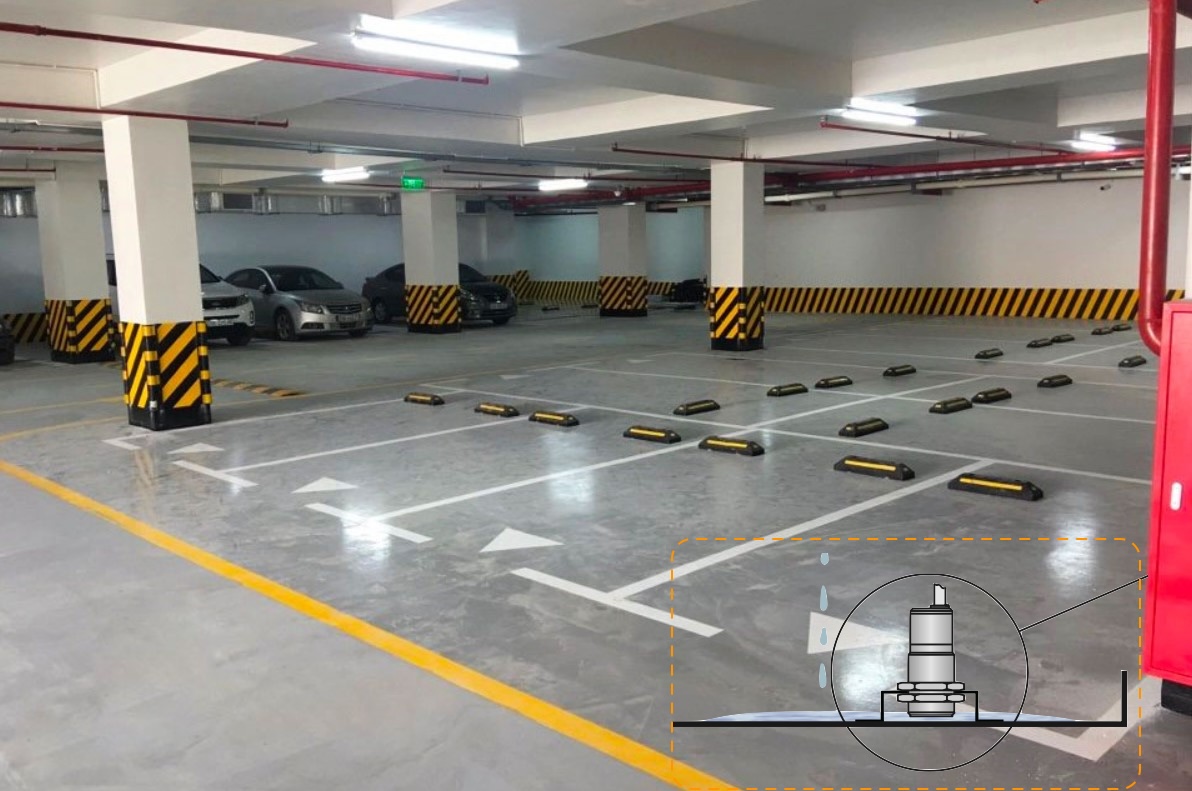

Cảm biến phát hiện rò rỉ nước hàm để xe
Cảm biến phát hiện rò rỉ nước hàm để xe

Cảm biến phát hiện rò rỉ nước được lắp đặt trong các hầm đỗ xe ô tô, trên tàu … Chúng ta thường quan tâm nhiều tới việc trang bị máy bơm cho các hầm chứa ô tô của tòa nhà nhưng lại quên mất việc trang bị thiết bị cảnh báo sự xuất hiện của nước.

Cảm biến phát hiện rò rỉ nước hoạt động khá đơn giản. Việc sớm phát hiện khi nước tiếp xúc với đầu cảm biến giúp phát ra cảnh báo kịp thời để khởi động bơm nước.

Hoặc điều khiển tự động:

Tín hiệu từ cảm biến sẽ trực tiếp kích hoạt bơm một cách tự động khi có nước tràn vào sàn của hầm để xe hoặc boong tàu. Cả hai đều hoạt động tương tự nhau.

Lưu ý:

  • Cảm biến chỉ phát hiện sự hiện diện của nước
  • Sau khi phát hiện có nước cảm biến sẽ xuất một tín hiệu relay để cảnh báo hoặc kích hoạt bơm.
  • Cảm biến không tự hoạt động mà cần cấp nguồn nuôi 12-24Vdc
  • Việc lắp đặt sát mặt sàn là cần thiết để phát hiện nước một cách kịp thời.

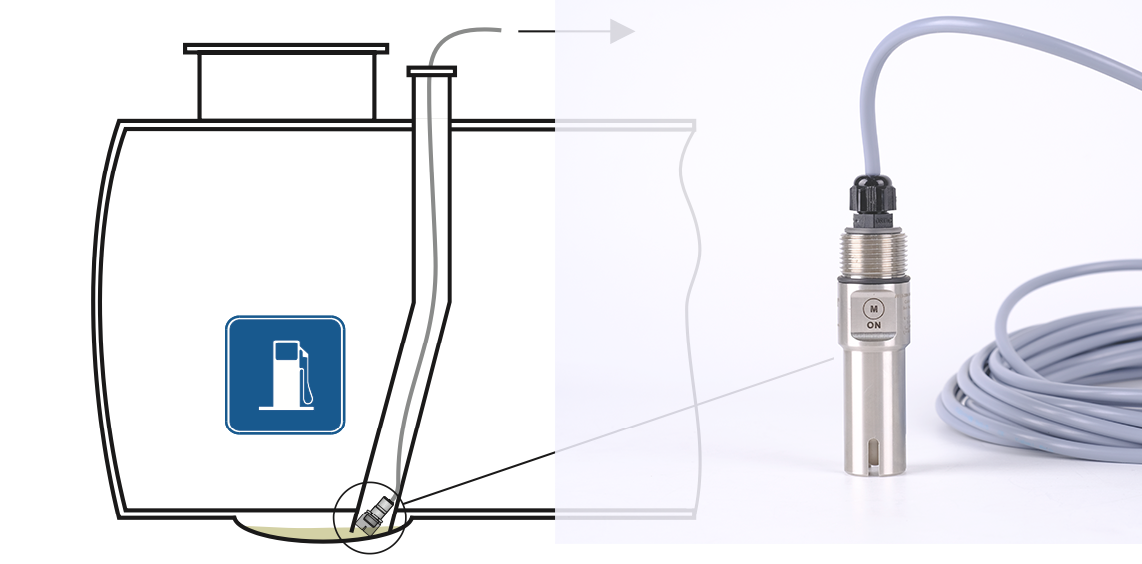

Cảm biến rò rỉ dầu

Cảm biến rò rỉ dầu
Cảm biến rò rỉ dầu

Như chúng ta cũng biết nước là một chất dẫn điện và hầu hết các cảm biến đều có thể dùng để phát hiện nước một cách dễ dàng.

Tuy nhiên, với dầu thì lại là một chuyện khác bởi dầu là một chất không dẫn điện. Như vậy cảm biến phát hiện rò rỉ nước hoàn toàn không thể sử dụng cho dầu.

Chúng ta cần sử dụng đúng loại cảm biến phát hiện rỏ rỉ dầu nhằm mang tới hiệu quả nhất.

Cách lắp đặt và sử dụng cảm biến rò rỉ dầu là như nhau. Điểm khác biệt đó chính là loại cảm biến.

Cảm biến phát hiện rò rỉ dầu cần có độ nhạy cao hơn các cảm biến chất lỏng thông thường. RFLS-28N là một trong những cảm biến sử dụng tần số cao có khả năng phát hiện dầu kể cả chất lỏng chưa chạm vào cảm biến.

Chúc các bạn thành công !

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa
