Cảm biến dòng AC cho PLC giúp chuyển đổi dòng điện xoay chiều (AC) thành tín hiệu chuẩn công nghiệp như 4–20 mA hoặc 0–10 V, dễ dàng đọc và xử lý bởi PLC, HMI, hay bộ điều khiển năng lượng.
So với biến dòng 100/5A, 250/5A, 300/5A … truyền thống. anh em cần thêm một bộ chuyển đổi tín hiệu 0-5A sang analog 4-20mA / 0-10V để đưa về PLC. Cảm biến dòng AC ra analog 4-20mA, 0-10V, Modbus RTU trực tiếp hiện đại hơn có độ chính xác cao hơn, cách ly an toàn và dễ tích hợp vào hệ thống điều khiển tự động hơn so với phương pháp cũ.
Xem thêm: Cảm Biến Dòng Điện – Nguyên Lý, Phân Loại, Ứng Dụng & Cách Lựa Chọn
Nguyên lý hoạt động của cảm biến dòng AC
Cảm biến dòng AC hoạt động dựa trên nguyên lý cảm ứng điện từ, hiệu ứng Hall (Hall Effect) hoặc Rogowski:
Cảm biến dòng AC loại cảm ứng (CT – Current Transformer):
Dùng lõi từ và cuộn dây, tạo ra dòng thứ cấp tỉ lệ với dòng sơ cấp. Tuy nhiên chỉ đo được AC, không đo DC.
- Cảm biến dòng điện kiểu điện từ có độ chính xác cao
- Đo dòng nhỏ hơn so với Hall Effect
- Tín hiệu ngõ ra 4-20mA hoặc 0-10V

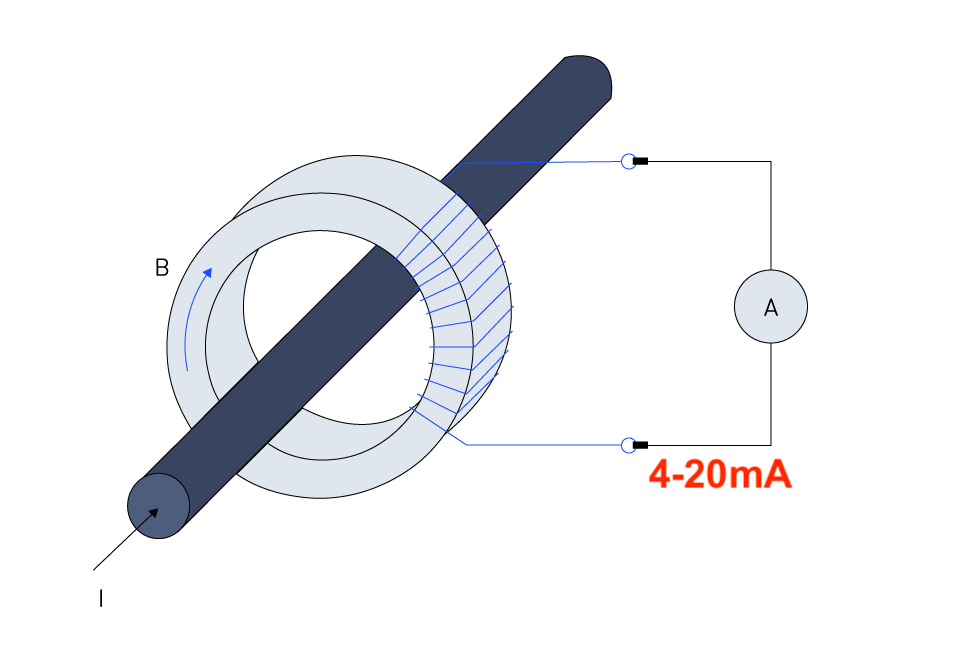

Cảm biến dòng điện AC loại Hall Effect:
Dùng cảm biến từ để đo từ trường sinh ra bởi dòng điện. Có thể đo cả AC và DC, cho phép xuất tín hiệu điện áp hoặc dòng tương tự (analog signal) phù hợp PLC.
- Đo dòng điện trực tiếp ra analog.
- Loại hall effect đo từ 50A … 600A AC và DC
- Tín hiệu ngõ ra 4-20mA, 0-10V, Modbus RTU, tùy phiên bản lựa chọn

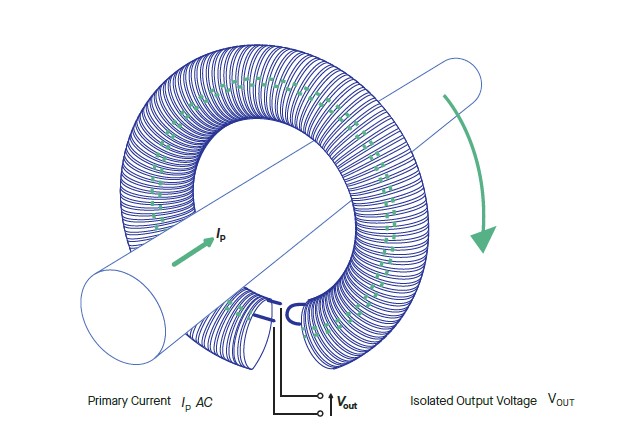

Cảm biến dòng AC loại Rogowski coil:
Dạng cuộn dây mềm, đo dòng AC lớn, độ tuyến tính cao, không bão hòa lõi, thường dùng trong giám sát công nghiệp.
- Dễ dàng uốn cong theo bất kỳ hình dáng nào
- Dùng để đo dòng AC lớn từ 500A cho tới 20.000A
- Không cần tháo dây động lực hay busbar.
- Độ chính xác cao.
- Cần bộ chuyển đổi tín hiệu để cho ra 4-20mA
Các loại cảm biến dòng AC theo tín hiệu ngõ ra
Cảm biến dòng AC ngõ ra 4–20 mA
- Đặc điểm:
Tín hiệu dòng điện tuyến tính (4–20 mA) đại diện cho giá trị dòng đo được.
PLC đọc giá trị qua ngõ vào analog (AI) dạng dòng. - Ưu điểm:
- Ít nhiễu, truyền xa hàng trăm mét vẫn ổn định.
- Chuẩn công nghiệp quốc tế (IEC 60381).
- Đảm bảo an toàn nhờ cách ly quang hoặc Hall.
- Có thể dùng chung nguồn loop 24 VDC.
- Ứng dụng:
- Giám sát dòng động cơ, bơm, quạt, máy nén.
- Theo dõi dòng tiêu thụ trong tủ điện công nghiệp.
- Đưa dữ liệu dòng về PLC/SCADA để cảnh báo hoặc điều khiển.
Cảm biến dòng AC ngõ ra 0–10V
- Đặc điểm:
Xuất tín hiệu điện áp tuyến tính tương ứng với dòng điện đo được.
PLC đọc giá trị qua ngõ vào analog (AI) dạng voltage. - Ưu điểm:
- Độ tuyến tính cao, dễ hiệu chuẩn.
- Phù hợp khi khoảng cách dây ngắn (≤ 10 m).
- Phổ biến trong hệ thống đo lường, điều khiển HVAC, BMS.
- Nhược điểm:
- Dễ suy hao tín hiệu nếu dây dài.
- Không nên dùng trong môi trường nhiễu cao.
- Ứng dụng:
- Đo dòng tải của thiết bị HVAC, tủ điện nhẹ.
- Ghi nhận dòng tiêu thụ cho hệ thống BMS, Energy Meter.
Cảm biến dòng AC ngõ ra Modbus RTU
- Đặc điểm:
Xuất tín hiệu số dạng Modbus RTU tương ứng với dòng điện đo được. PLC đọc giá trị thông qua ô nhớ của cảm biến dòng AC. - Ưu điểm:
- Độ tuyến tính cao, dễ hiệu chuẩn.
- Phù hợp khi khoảng cách dây dài max 1200m
- Phổ biến trong hệ thống đo lường, điều khiển dùng PLC, Scadar có truyền thông Modbus RTU.
- Nhược điểm:
- Cần phải biết đọc truyền thông để giao tiếp.
- Ứng dụng:
- Đo dòng tải của thiết bị điện AC/ DC, tủ điện nhẹ.
- Ghi nhận dòng tiêu thụ cho hệ thống BMS, Energy Meter.
Kết nối cảm biến dòng AC với PLC

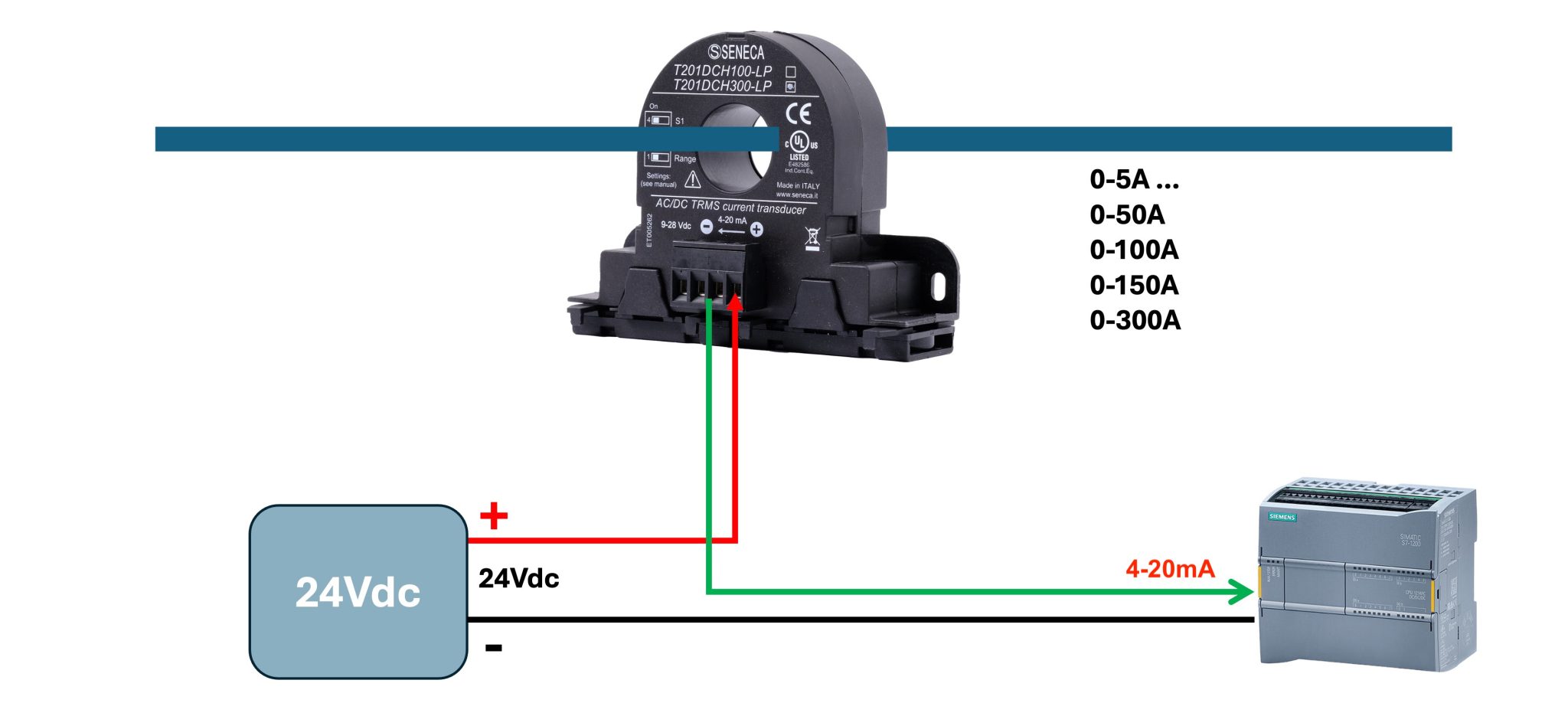

Sơ đồ kết nối cơ bản (4–20 mA)
- Dây nguồn cảm biến: 24VDC ( + ) vào Terminal ( + ) của cảm biến dòng điện
- Ngõ ra cảm biến: Terminal ( – ) đấu trực tiếp vào đầu vào AI + của Modul analog của PLC.
Khi đó,
- 4 mA = 0 A (dòng nhỏ nhất)
- 20 mA = dòng lớn nhất (ví dụ 100 A, 300 A tùy cảm biến)

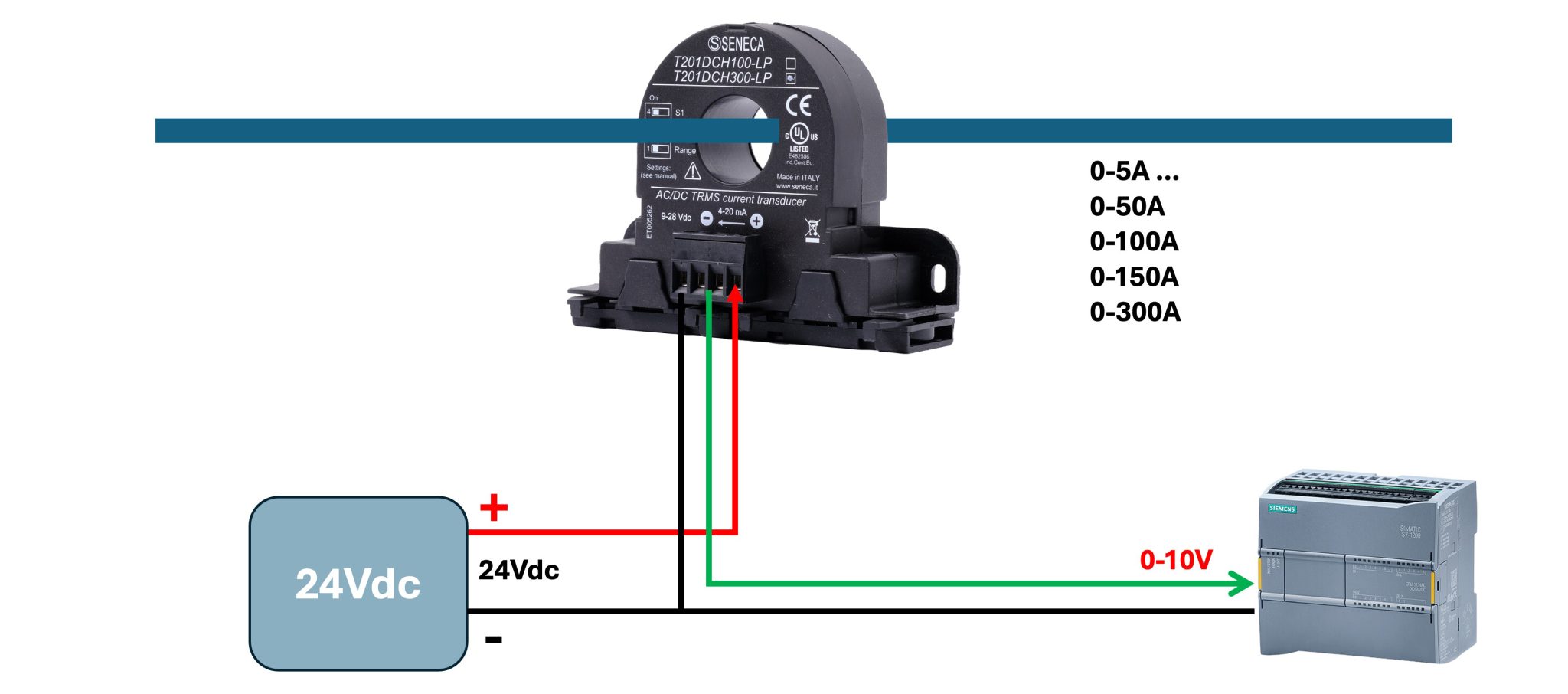

Sơ đồ kết nối ngõ ra (0–10 V)
- Dây nguồn: 24V + kết nối vào Vcc của cảm biến dòng điện AC
- Dây nguồn 24V- kết nối vào GND – COM của cảm biến dòng điện
- Tín hiệu 0–10 V Vout: đấu vào Modul analog input voltage (AI+ voltage).
- Nối mass (COM) chung giữa cảm biến và PLC.
Khi đó,
- 0 V = 0 A
- 10 V = dòng max – Ví dụ 100A hoặc 300A

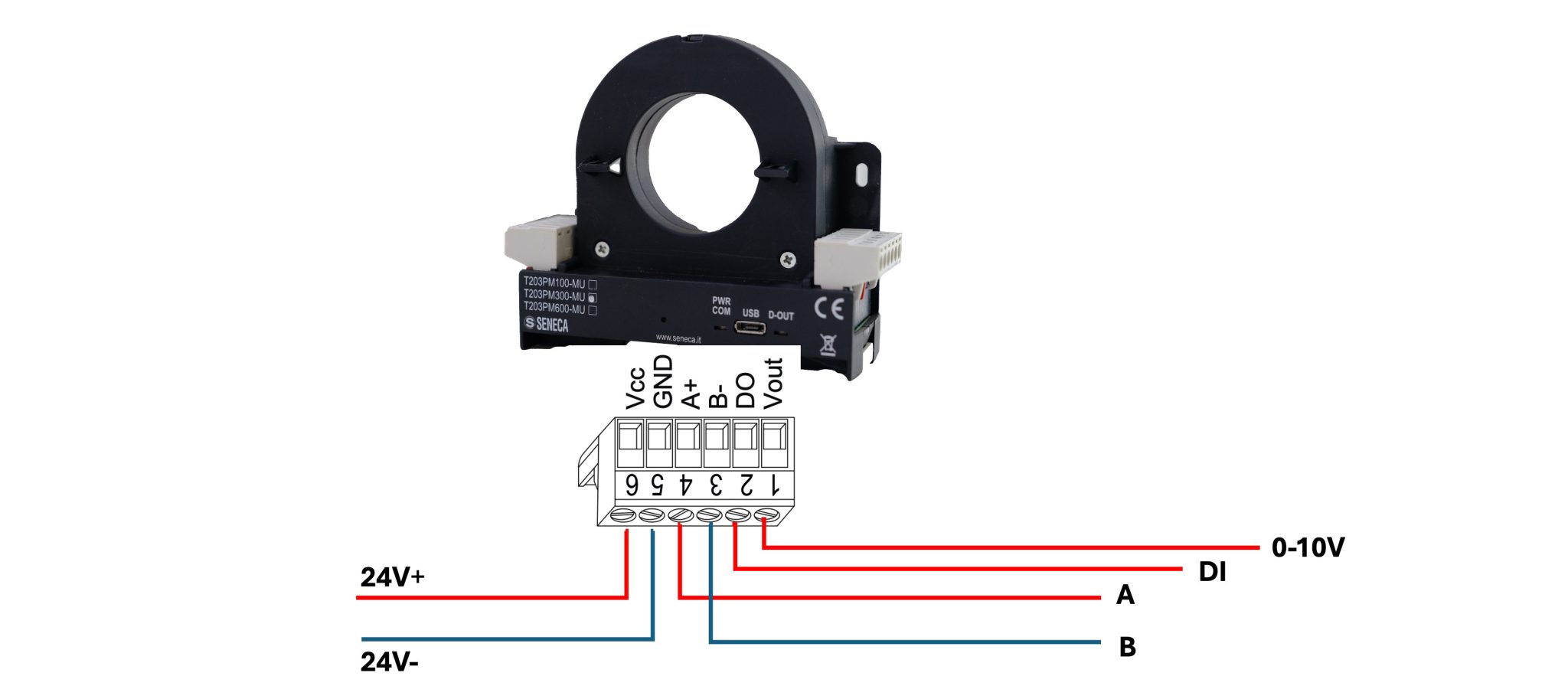

Sơ đồ kết nối cảm biến dòng điện Modbus RTU
- Dây nguồn: 24V + kết nối vào Vcc của cảm biến dòng điện AC
- Dây nguồn 24V- kết nối vào GND – COM của cảm biến dòng điện
- Tín hiệu 0–10 V đấu vào Modul analog input voltage (AI+ voltage).
- Nối mass (COM) chung giữa cảm biến và PLC.
- A-B tương ứng về Modul RS 485 của PLC
Khi đó,
- Đọc thanh ghi xxxx = 0 -100A ( giá trị max )
- Đọc thanh ghi xxxx = min – max …
Ưu điểm của Modbus RTU là có nhiều thanh ghi để đọc giá trị hơn mà không cần tính toán.
Ứng dụng thực tế của cảm biến dòng AC trong hệ thống PLC
| Ứng dụng | Mô tả | Lợi ích |
| Giám sát dòng động cơ | Đo tải của bơm/quạt để phát hiện kẹt tải, mất pha | Bảo vệ thiết bị, cảnh báo sớm |
| Điều khiển tải tự động | PLC điều khiển relay theo dòng thực tế | Tối ưu năng lượng |
| Giám sát tiêu thụ điện | Đưa dòng về SCADA để tính công suất tức thời | Theo dõi hiệu suất hệ thống |
| Báo động quá tải | PLC so sánh giá trị dòng với ngưỡng | Cảnh báo hoặc ngắt nguồn an toàn |
💡 Ví dụ: Khi dòng vượt quá 90% định mức, PLC tự động giảm tốc biến tần hoặc ngắt relay bảo vệ.
Giải pháp cảm biến dòng AC hiện đại từ Seneca (Italy)
Seneca là thương hiệu châu Âu chuyên thiết bị đo lường và chuyển đổi tín hiệu công nghiệp, nổi bật với các dòng cảm biến dòng AC/DC analog Hall Effect.
Dòng sản phẩm cảm biến dòng AC/DC Seneca – T201 Series
| Model | Dải đo (AC/DC) | Ngõ ra | Tính năng nổi bật |
| T201 | 0…40A | 4-20mA | Cảm biến đo AC từ 5A cho tới 40A, có thể điều chỉnh được. |
| T201DCH100-LP | ±100 A | 4–20 mA | Đo cả AC/DC bằng công nghệ Hall Effect, loop powered 24VDC, cách ly an toàn, phù hợp PLC. |
| T201DCH300-LP | ±300 A | 4–20 mA | Độ chính xác cao (±0.5%), gắn DIN rail, dễ lắp đặt trong tủ điện. |
| T201DCH300-MU | ±300 A | 0–10 V + Modbus RTU | Đầu ra kép analog + kỹ thuật số, kết nối PLC/SCADA qua RS485, có cổng USB cấu hình. |
| T201DCH600-OPEN | ±600 A | 4–20 mA | Thiết kế lõi mở (split core), cho phép lắp đặt mà không cần ngắt điện, tiện cho bảo trì và retrofit. |
Ưu điểm khi dùng cho PLC
- Đo AC hoặc DC TRMS trên cùng thiết bị. Không cần dùng bộ chuyển đổi tín hiệu 0-5A.
- Cách ly an toàn, không cần điện trở burden.
- Xuất tín hiệu analog chuẩn công nghiệp, tương thích hầu hết PLC (Siemens, Schneider, Delta, Omron…).
- Phiên bản Modbus RTU cho phép kết nối trực tiếp mạng truyền thông RS485.
So sánh cảm biến dòng analog và biến dòng truyền thống
| Tiêu chí | Biến dòng truyền thống | Cảm biến dòng analog 4–20 mA / 0–10 V |
| Loại tín hiệu ra | 5A / 1A (AC) | 4–20 mA / 0–10 V (AC/DC) / Modbus RTU |
| Độ chính xác | Phụ thuộc tải | 0.5% – 1% ổn định |
| Tích hợp PLC | Cần thêm transducer | Kết nối trực tiếp |
| Cách ly & an toàn | Có, nhưng nhiễu cao | Cách ly Hall Effect, ít nhiễu |
| Lắp đặt | Cồng kềnh | Gọn, DIN rail, có lõi mở |
| Ứng dụng | Tủ điện, đo cơ bản | PLC, SCADA, giám sát năng lượng |
Cách chọn cảm biến dòng AC cho PLC
- Xác định dải dòng cần đo (ví dụ: 0–50A, 0–300A).
- Chọn ngõ ra phù hợp với PLC:
- PLC có input dòng → chọn 4–20 mA.
- PLC có input điện áp → chọn 0–10 V.
- PLC có truyền thông Modbus RTU → chọn Modbus RTU.
- Xem môi trường lắp đặt:
- Nếu không thể ngắt điện → chọn loại lõi mở (open core).
- Cân nhắc tín hiệu truyền xa hoặc nhiễu cao:
- Dùng 4–20 mA loop powered sẽ ổn định hơn.
- Truyền đi xa: dùng truyền thông Modbus RTU.
Câu hỏi thường gặp
Cảm biến dòng AC có đo được DC không?
Loại Hall Effect có thể đo cả AC và DC, nhưng CT chỉ đo được AC.
Nên dùng 4–20 mA hay 0–10 V cho PLC?
Nếu khoảng cách dây xa hoặc môi trường nhiễu, nên chọn 4–20 mA.
Cảm biến dòng AC có cần nguồn riêng không?
Một số loại “loop powered” dùng chính nguồn 24VDC từ PLC, không cần nguồn phụ.
Có thể lắp cảm biến mà không ngắt điện không?
Có, nếu dùng cảm biến dòng AC lõi mở (split core).
Cảm biến dòng AC phù hợp cho ai?
Cảm biến dòng AC 4–20 mA và 0–10 V là giải pháp lý tưởng để đo, giám sát và điều khiển tải điện trong hệ thống PLC/SCADA hiện đại.
Chúng giúp:
- Giảm chi phí đáng kể so với cách đo dòng AC truyền thống
- Giảm nhiễu tín hiệu,
- Đo chính xác AC/DC,
- Dễ dàng tích hợp với PLC, HMI, IoT gateway.
Dòng Seneca T201DCH Series là đại diện tiêu biểu, kết hợp Hall Effect, đầu ra analog, Modbus RTU, mang lại sự linh hoạt và độ tin cậy cao cho mọi hệ thống công nghiệp.
