Trong hệ thống tủ nguồn DC, UPS, dây chuyền hàn – xi mạ hoặc trạm viễn thông, việc giám sát dòng điện một chiều (DC) là cực kỳ quan trọng để đảm bảo hiệu suất, độ an toàn và tuổi thọ thiết bị.
Thay vì sử dụng điện trở shunt truyền thống, hãng Seneca (Italy) mang đến dòng cảm biến dòng điện DC T201 Series, sử dụng công nghệ Hall Effect cách ly hoàn toàn, cho phép đo dòng mà không cần cắt dây – an toàn, chính xác và bền bỉ.
Xem thêm: cảm biến dòng điện

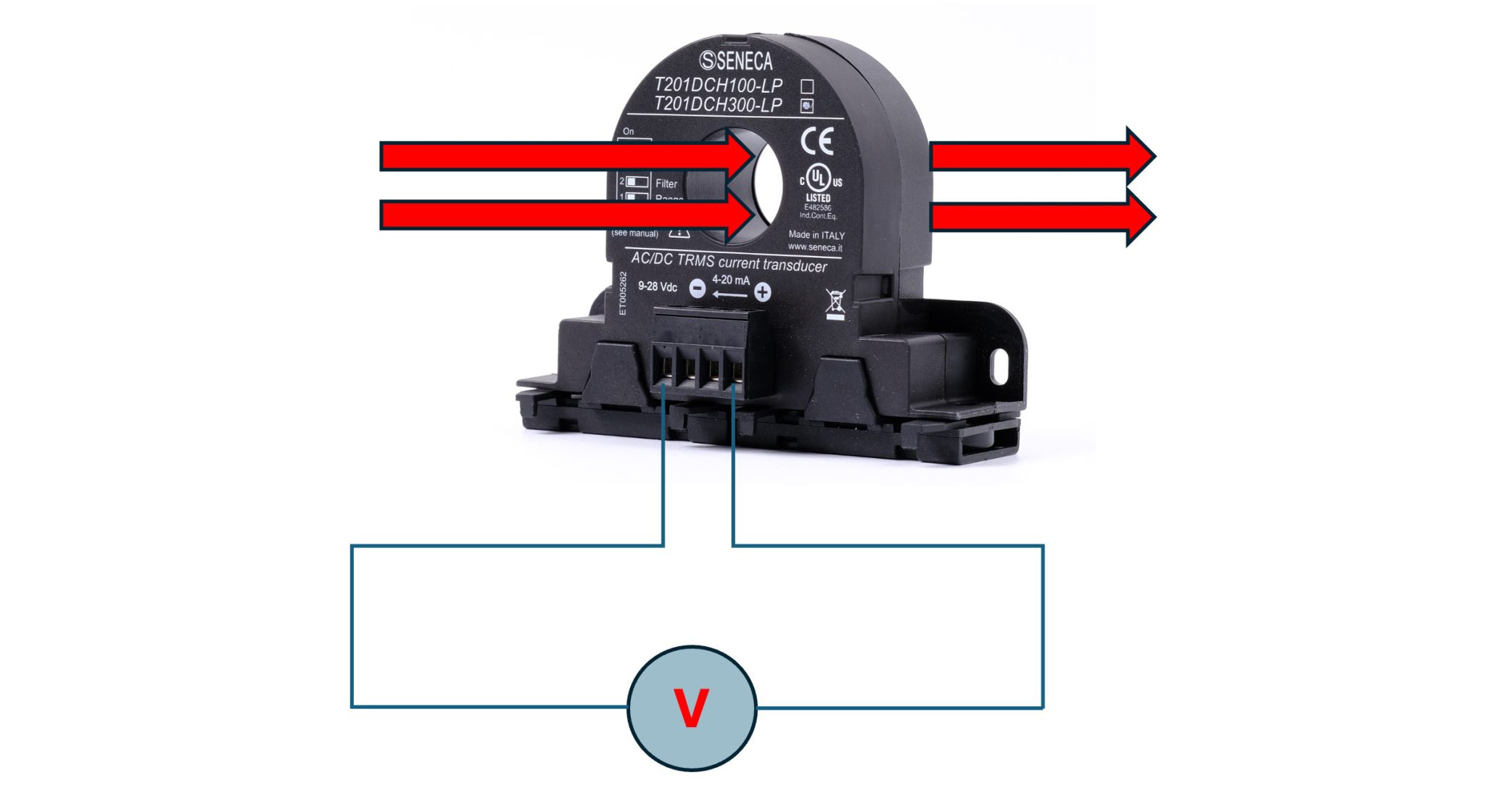

Nguyên lý hoạt động: Hall Effect – đo dòng không tiếp xúc
Cảm biến dòng điện DC Seneca T201 hoạt động dựa trên hiệu ứng Hall (Hall Effect) – phát hiện từ trường sinh ra quanh dây dẫn có dòng điện.
Tín hiệu này được khuếch đại và chuyển đổi thành 4–20 mA, 0–10 V hoặc Modbus RTU, dễ dàng truyền về PLC/SCADA.
✅ Không cần mắc nối tiếp tải.
✅Không gây sụt áp, không tiêu hao năng lượng.
✅ Cách ly 3 kênh (nguồn – input – output), đảm bảo an toàn tuyệt đối cho PLC.

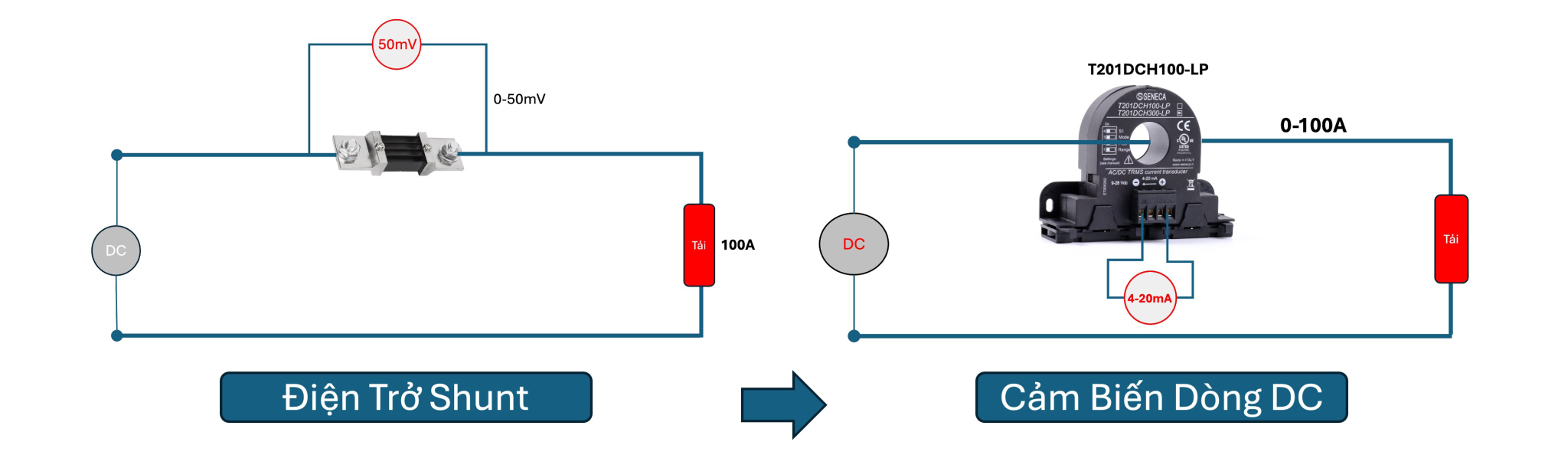

Lợi thế của cảm biến dòng điện DC Seneca so với điện trở shunt
Cảm biến dòng điện DC Seneca T201 Series là giải pháp đo và giám sát dòng điện một chiều (DC) tiên tiến, sử dụng công nghệ Hall Effect cách ly.
Khác với các phương pháp truyền thống dùng điện trở shunt, dòng T201 cho phép đo dòng mà không cần cắt mạch, đảm bảo an toàn, chính xác, tiết kiệm năng lượng và dễ dàng tích hợp với hệ thống PLC, SCADA, hoặc bộ ghi dữ liệu công nghiệp.
Seneca – thương hiệu Italy – thiết kế dòng T201 Series dành riêng cho môi trường công nghiệp: tủ nguồn DC, hệ thống UPS, sạc ắc quy, hàn – xi mạ, máy công nghiệp, và hệ thống năng lượng.
| Tiêu chí | Cảm biến Seneca T201 Series | Phương pháp truyền thống (shunt) |
| Đo không tiếp xúc | ✅ Không cần cắt dây, an toàn tuyệt đối | ❌ Phải mắc nối tiếp tải |
| Cách ly tín hiệu | ✅ 3 kênh (input // output // nguồn), 3 kVAC | ⚠️ Phụ thuộc bộ cách ly ngoài |
| Tổn hao năng lượng | ⚡ Gần như bằng 0 | 🔥 Có tổn hao, sinh nhiệt |
| Dải đo dòng DC | 0–600 A (tùy model) | Giới hạn bởi shunt |
| Độ chính xác | 0.2–1% | 0.5–2%, phụ thuộc nhiệt độ |
| Ngõ ra tín hiệu | 4–20 mA, 0–10 V, Modbus RTU, USB | 4–20 mA (qua K109LV) |
| Lắp đặt – bảo trì | Dễ dàng, có loại OPEN kẹp hở | Cần ngắt điện & tháo dây |
| Ứng dụng | Tủ DC, UPS, hàn, mạ, năng lượng | Đo dòng nhỏ, môi trường ổn định |
➡️ Kết luận: Seneca T201 Series là giải pháp hiện đại thay thế shunt, đặc biệt phù hợp cho nhà máy, hệ thống DC lớn và môi trường tự động hóa yêu cầu độ ổn định cao.
Các model tiêu biểu trong dòng Seneca T201 Series
| Model | Dải đo dòng DC | Ngõ ra | Nguồn cấp | Kiểu lõi / lắp đặt | Đặc điểm nổi bật |
| T201DC | 0…40 A DC (bipolar ±40 A) | 4–20 mA (loop powered) | 6…100 VDC | Lõi kín Ø12,3 mm | Độ chính xác 0,2%; công nghệ cảm ứng DC độc quyền; tiêu thụ <21 mA |
| T201DC100 | 0…100 A DC (bipolar ±100 A) | 4–20 mA (loop powered) | 6…100 VDC | Lõi kín Ø20,8 mm | Độ chính xác 0,2%; chịu quá tải x20; phù hợp tủ DC công suất lớn |
| T201DCH | ±50 A DC & AC TRMS | 0–10 V | 10…28 VDC | Lõi kín Ø12,3 mm | Hall Effect TRMS; chính xác 0,5% DC; cách ly 3 kVAC |
| T2012DCH100 | ±100 A DC & AC TRMS | 0–10 V | 12…28 VDC | Lõi kín Ø20,8 mm | Hall Effect TRMS, chính xác 1% DC; chịu quá tải 2 kA |
| T2012DCH300 | ±300 A DC & AC TRMS | 0–10 V | 12…28 VDC | Lõi kín Ø20,8 mm | Phù hợp dòng lớn, dải ±300 A, TRMS AC/DC |
| T201DCH50-LP | ±50 A DC & AC TRMS | 4–20 mA (loop powered) | 9…28 VDC | Lõi kín Ø12,3 mm | Loop-powered, chính xác 1% DC; không cần nguồn ngoài |
| T201DCH100-LP | ±100 A DC & AC TRMS | 4–20 mA (loop powered) | 9…28 VDC | Lõi kín Ø20,8 mm | Tín hiệu 4–20 mA trực tiếp về PLC, cách ly 3 kVAC |
| T201DCH300-LP | ±300 A DC & AC TRMS | 4–20 mA (loop powered) | 9…28 VDC | Lõi kín Ø20,8 mm | Giải pháp kinh tế cho tủ DC trung bình – lớn |
| T201DCH50-M / M-U | ±50 A DC & AC TRMS | 0–10 V + Modbus RTU (M/MU), USB (MU), Alarm | 12…28 VDC | Lõi kín Ø20,8 mm | Cấu hình qua phần mềm EASY Setup, hỗ trợ cảnh báo PNP |
| T201DCH100-M / M-U | ±100 A DC & AC TRMS | 0–10 V + Modbus RTU (M/MU), USB (MU), Alarm | 12…28 VDC | Lõi kín Ø20,8 mm | Quản lý qua Modbus RTU, có cổng USB tiện cấu hình |
| T201DCH300-M / M-U | ±300 A DC & AC TRMS | 0–10 V + Modbus RTU (M/MU), USB (MU), Alarm | 12…28 VDC | Lõi kín Ø20,8 mm | Dải đo lớn, tích hợp cảnh báo và Modbus |
| T201DCH600-MU | ±600 A DC & AC TRMS | 0–10 V + Modbus RTU + USB + Alarm | 12…28 VDC | Lõi kín Ø35 mm | Đo dòng rất lớn (đến 600 A), hỗ trợ USB/Modbus, báo động PNP |
| T201DCH100-OPEN | ±100 A DC & AC TRMS | 0–10 V + Modbus RTU + USB + Alarm | 12…28 VDC | Lõi mở Ø35 mm | Kẹp mở lắp nhanh không cần cắt dây, phù hợp retrofit |
| T201DCH300-OPEN | ±300 A DC & AC TRMS | 0–10 V + Modbus RTU + USB + Alarm | 12…28 VDC | Lõi mở Ø35 mm | Dễ lắp cho dây/busbar sẵn có, Modbus & cảnh báo |
| T201DCH600-OPEN | ±600 A DC & AC TRMS | 0–10 V + Modbus RTU + USB + Alarm | 12…28 VDC | Lõi mở Ø35 mm | Đo dòng cực lớn, không cần cắt dây, an toàn và tiện bảo trì |
🔧 Tất cả model đều có độ chính xác 0.2–1%, cách ly 3 kVAC, chịu quá tải đến x20 lần dòng định mức, và tương thích phần mềm EASY Setup của Seneca để cấu hình nhanh.
Ứng dụng thực tế cảm biến dòng điện DC

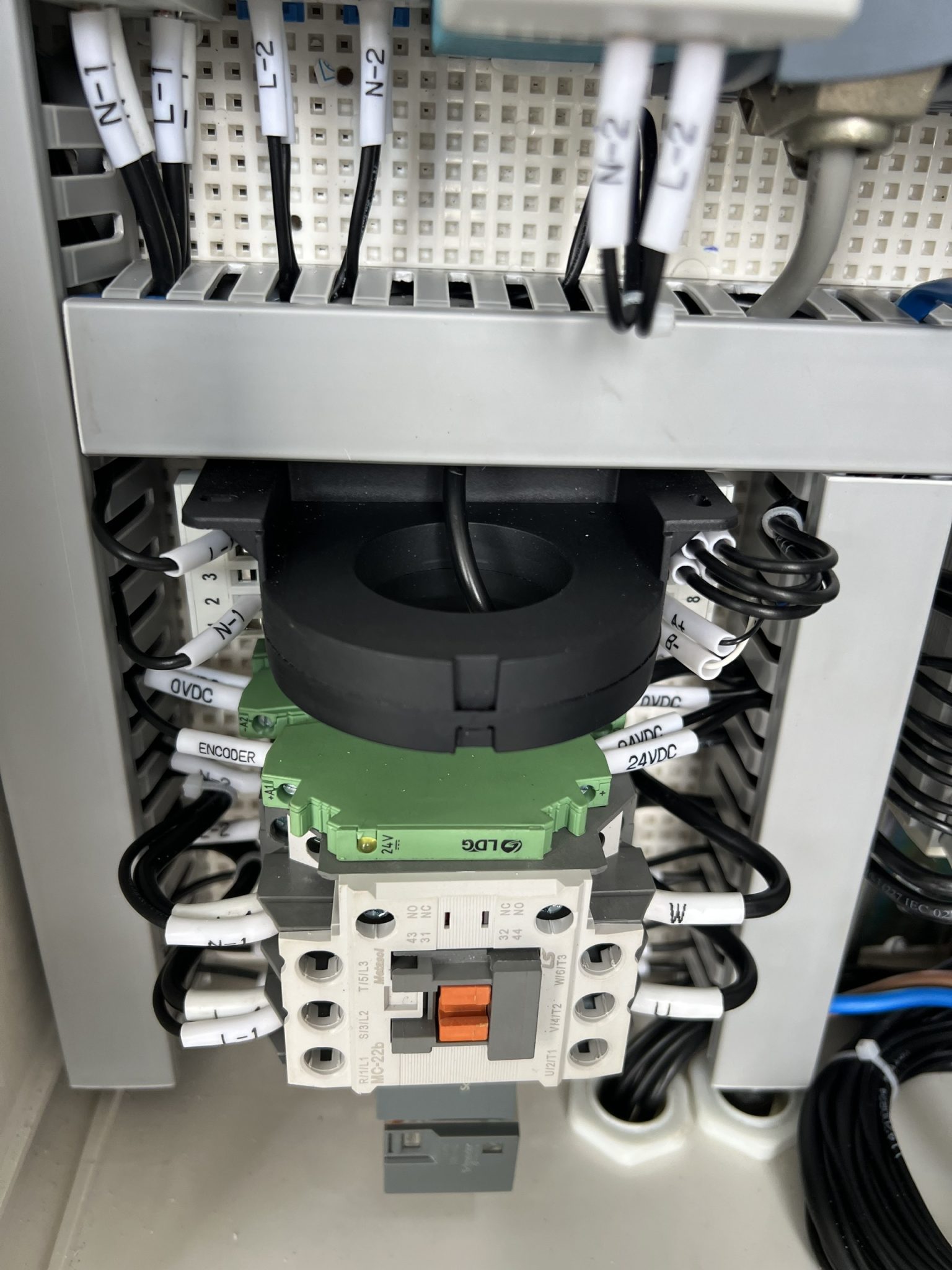

- Tủ nguồn DC công nghiệp, trạm UPS, ắc quy dự phòng
→ Giám sát dòng sạc/xả, cảnh báo quá tải hoặc mất cân bằng. - Dây chuyền hàn – xi mạ – sản xuất kim loại
→ Kiểm soát dòng DC lớn để đảm bảo lớp mạ đều và tiết kiệm điện năng. - Hệ thống viễn thông – trạm BTS – trung tâm dữ liệu
→ Giám sát nguồn DC liên tục, tránh gián đoạn hoạt động. - Tự động hóa công nghiệp & SCADA
→ Kết nối Modbus RTU hoặc 4–20 mA về PLC Siemens, Schneider, Omron, Seneca…

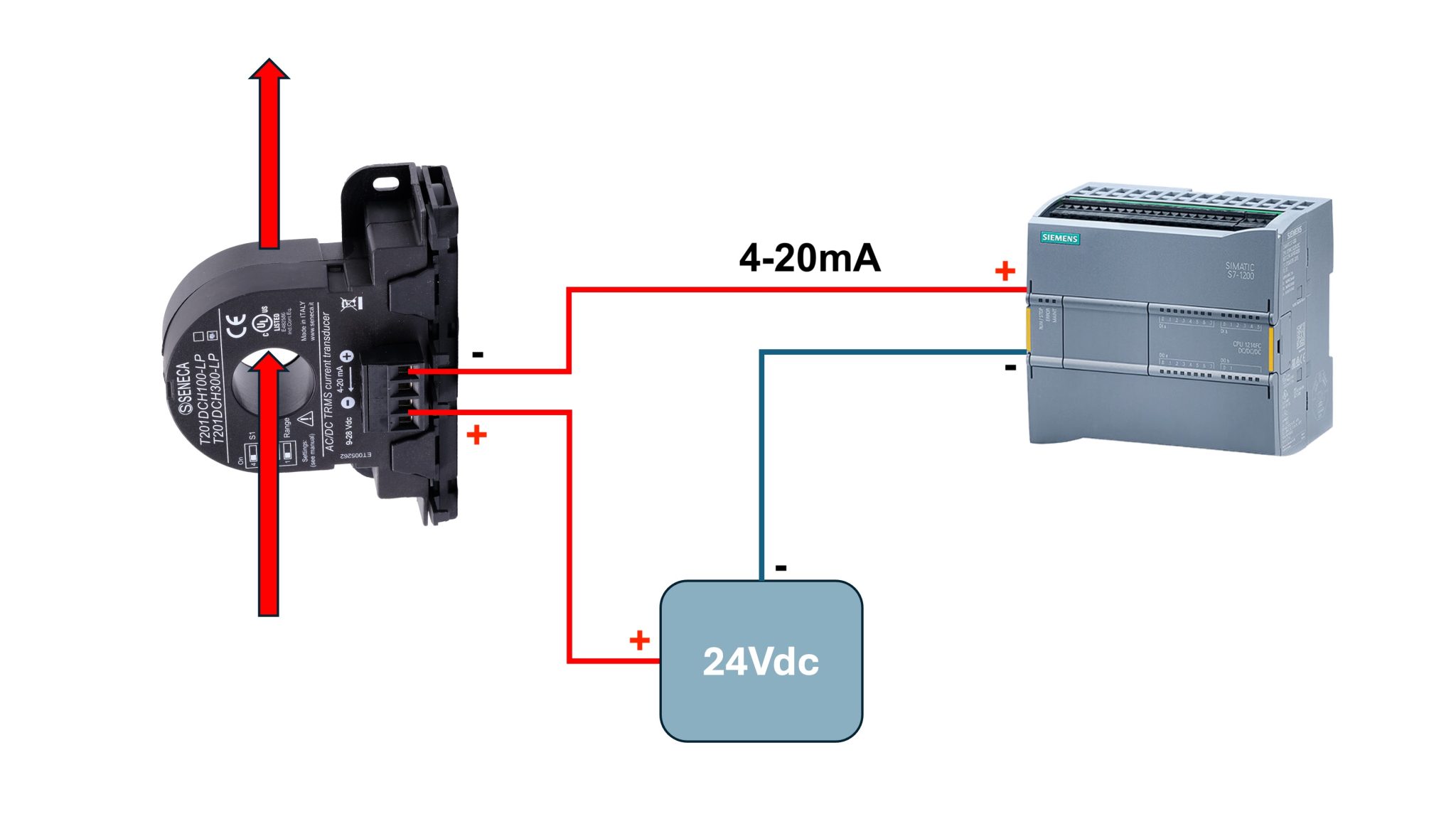

Tích hợp linh hoạt với hệ thống PLC/SCADA
- Tín hiệu chuẩn công nghiệp: 4–20 mA, 0–10 V, RS485 Modbus RTU.
- Tương thích PLC/RTU/IoT Gateway từ Siemens, Seneca, Schneider, Allen-Bradley.
- Cấu hình nhanh: qua cổng USB hoặc phần mềm EASY Setup.
- Bảo vệ thiết bị điều khiển: nhờ cách ly 3 kV giữa nguồn – đầu vào – đầu ra.
So sánh chọn lựa: T201 vs Shunt + K109LV
| Giải pháp | Ưu điểm chính | Khi nên chọn |
| Cảm biến Seneca T201 Series | Đo không tiếp xúc, an toàn, tín hiệu chuẩn sẵn | Hệ thống mới, dòng lớn, cần an toàn cao |
| Shunt + Seneca K109LV | Tận dụng shunt cũ, giá thành thấp | Hệ thống có sẵn shunt, cần nâng cấp cách ly |
Lợi ích khi dùng cảm biến Seneca DC cho nhà máy
- An toàn tuyệt đối: cách ly 3 kV giữa các mạch.
- Không cần cắt dây – lắp nhanh & giảm downtime.
- Giảm tổn hao điện, bảo trì thấp.
- Dễ tích hợp PLC, SCADA, DCS hoặc IoT Gateway.
- Đáp ứng tiêu chuẩn CE, EMC, EN61010-1.
Kết luận cảm biến dòng điện DC
Cảm biến dòng điện DC Seneca T201 Series mang đến giải pháp đo lường an toàn, bền bỉ và chính xác cho mọi ứng dụng công nghiệp DC.
Từ tủ nguồn, UPS, hệ thống mạ, hàn cho đến trạm viễn thông – T201 luôn đảm bảo độ ổn định, chống nhiễu, cách ly tuyệt đối.
⚡ Hưng Phát Automation – Đại lý chính thức của Seneca (Italy) tại Việt Nam.
📦 Cung cấp T201DC, T201DCH, T201DCH-OPEN, T201DCH-MU, cùng K109LV và phụ kiện Seneca.
👉 Liên hệ ngay để được báo giá, tư vấn chọn model phù hợp & hỗ trợ kỹ thuật chi tiết.
Chúc anh em chọn được cảm biến dòng điện DC như ý.
📞 Hotline/zalo: 0978.79.55.66
🌐 Website: www.huphaco.vn
📧 Email: sales@huphaco.vn
Kỹ sư Cơ – Điện Tử
Nguyễn Minh Hòa
