Cảm Biến Mức: Giải Pháp Đo liên tục và báo đầy – báo cạn

Cảm biến mức là thiết bị không thể thiếu trong các ngành công nghiệp như sản xuất, xử lý nước, dầu khí, thực phẩm, và hóa chất. Chúng giúp đo lường chính xác mức chất lỏng (nước, dầu, hóa chất) hoặc chất rắn (xi măng, ngũ cốc) trong bể chứa, silo, hoặc đường ống, đảm bảo vận hành trơn tru và an toàn.

Thuật ngữ “cảm biến mức”lại khá chung chung bao gồm cả hai loại:

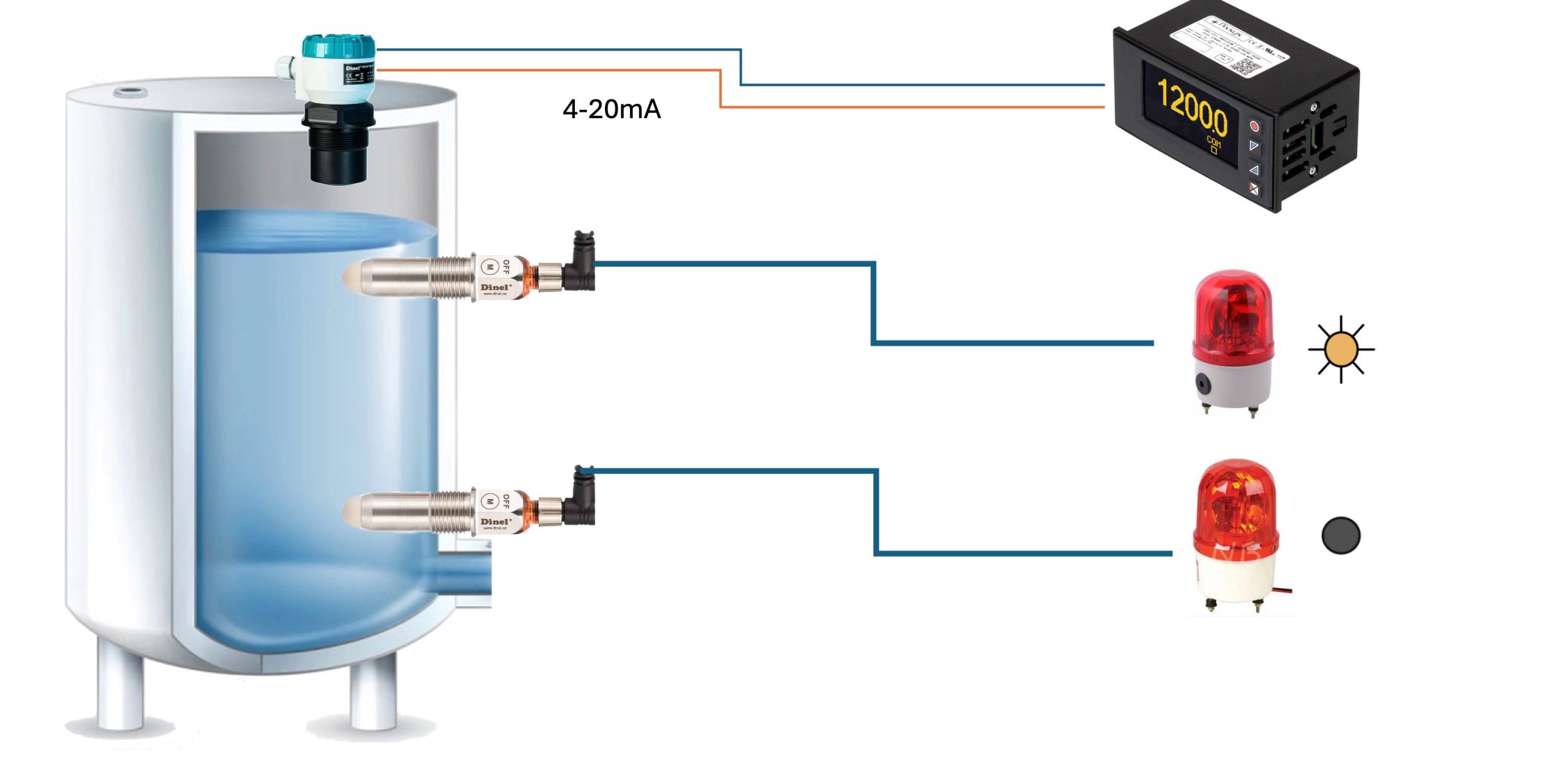

• Cảm biến mức liên tục (Continuous Level Sensor)
• Cảm biến báo mức đầy – báo cạn (Point Level Sensor):

Cả hai loại này tồn tại song song trong các hệ thống giám sát và điều khiển. Mình sẽ chia sẻ cả hai loại để anh em có thể hiểu rõ hơn về chức năng của từng loại.

Cảm biến mức liên tục (Continuous Level Sensor):

• Chức năng: Đo lường mức chất lỏng hoặc chất rắn một cách liên tục, cung cấp giá trị cụ thể (ví dụ: 50% đầy, 2.5 mét, v.v.).
• Tín hiệu ngõ ra: dạng analog 4-20mA, 0-10V hoặc modbus RTU để giám sát liên tục mức nước.
• Công nghệ phổ biến: Siêu âm, radar, áp suất thủy tĩnh, điện dung, từ tính (magnetostrictive).
• Ứng dụng: Quản lý chính xác mức trong bể chứa dầu, nước, hóa chất, hoặc silo ngũ cốc; thường dùng trong công nghiệp cần số liệu chi tiết để điều khiển quy trình.
• Ví dụ: Cảm biến radar đo mức nước ARLM-70N-20 trong bể liên tục, xuất ra tín hiệu 4-20mA tương ứng với mức từ 0-100%.

Cảm biến báo mức đầy – báo cạn (Point Level Sensor):

• Chức năng: Chỉ phát tín hiệu khi mức đạt ngưỡng cụ thể (đầy hoặc cạn), không đo liên tục.
• Tín hiệu ngõ ra: dạng relay PNP hoặc SPDT để đóng ngắt bơm hoạt cảnh báo đèn – còi.
• Công nghệ phổ biến: Phao, rung (vibrating fork), quang học, điện dung.
• Ứng dụng: Bảo vệ thiết bị, như báo bể đầy để dừng bơm, hoặc báo cạn để tránh chạy máy khi thiếu nguyên liệu. Phổ biến trong xử lý nước, thực phẩm, hóa chất.
• Ví dụ: Cảm biến điện dung bật tín hiệu khi bể nước đầy, kích hoạt ngắt bơm.

Cảm Biến Mức Liên Tục: Giải Pháp Đo Lường Chính Xác Nhất

Cảm biến mức liên tục (continuous level sensor) là thiết bị đo lường mức chất lỏng (nước, dầu, hóa chất…) hoặc chất rắn (ngũ cốc, xi măng, tro, cám, thức ăn gia súc…) trong bể chứa, silo, hoặc đường ống, cung cấp dữ liệu chính xác theo thời gian thực. Khác với cảm biến báo mức đầy/cạn, loại này cho phép giám sát liên tục bao nhiêu mét bên trong, giúp tối ưu hóa quy trình sản xuất và tự động hóa.

Nguyên lý hoạt động:

Cảm biến mức liên tục đo khoảng cách từ cảm biến đến bề mặt vật liệu hoặc áp suất chất lỏng, sau đó chuyển đổi thành giá trị mức (ví dụ: 0-6 mét, 100% bồn chứa). Dữ liệu này thường được tích hợp vào hệ thống điều khiển (PLC) thông qua analog 4-20mA hoặc hiển thị trên giao diện.

Các loại cảm biến mức liên tục phổ biến:

Cảm biến siêu âm (Ultrasonic):

• • Phát sóng siêu âm, đo thời gian sóng phản xạ từ bề mặt vật liệu.
  • Tín hiệu ngõ ra: 4-20mA, 0-10V, modbus RTU
  • Ưu điểm: Không tiếp xúc, phù hợp cho chất lỏng và chất rắn, dễ lắp đặt.
  • Ứng dụng: Đo mức nước trong bể xử lý, ngũ cốc trong silo.

Cảm biến radar:

• • Sử dụng sóng điện từ (microwave) để đo khoảng cách, chính xác cao kể cả trong môi trường khắc nghiệt (nhiệt độ cao, áp suất lớn, hóa chất ăn mòn).
  • Tín hiệu ngõ ra: 4-20mA, 0-10V, modbus RTU
  • Ưu điểm: Độ bền cao, không bị ảnh hưởng bởi bụi, hơi nước. Đo chính xác, tốc độ nhanh.
  • Ứng dụng: Bể chứa dầu, hóa chất trong ngành dầu khí.

Cảm biến áp suất thủy tĩnh (Hydrostatic):

• • Đo áp suất chất lỏng ở đáy bể để suy ra mức chất lỏng.
  • Tín hiệu ngõ ra: 4-20mA, 0-10V
  • Ưu điểm: Chính xác, phù hợp cho bể chứa lớn, chi phí hợp lý.
  • Ứng dụng: Bể nước thải, bể chứa nước sạch, nước giếng

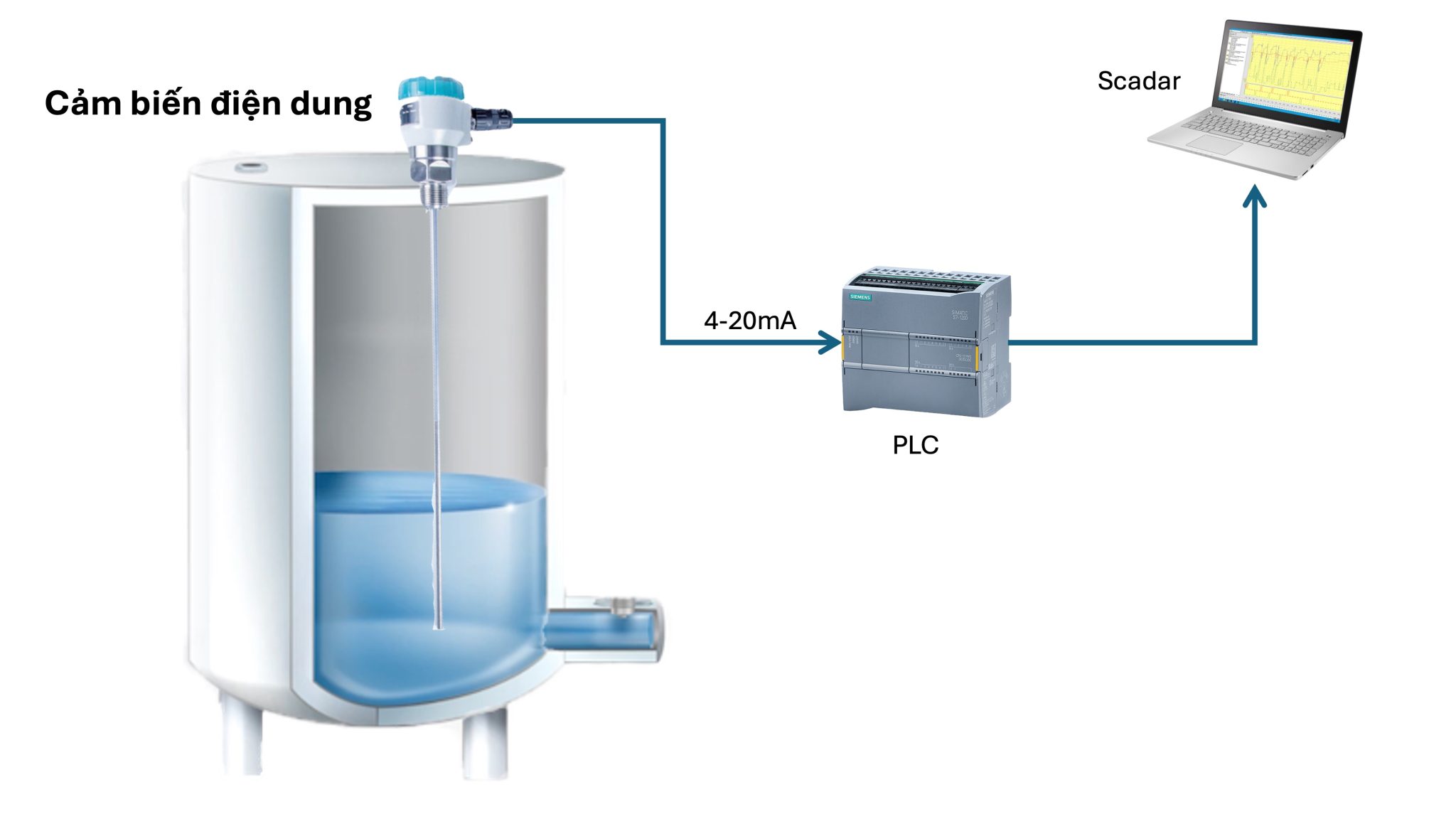

Cảm biến điện dung (Capacitive):

• • Đo sự thay đổi điện dung dựa trên mức chất lỏng/rắn.
  • Ưu điểm: Phù hợp cho cả chất dẫn điện và không dẫn điện.
  • Ứng dụng: Bể chứa thực phẩm, dược phẩm.

Cảm biến laser:

• • Dùng tia laser để đo khoảng cách đến bề mặt vật liệu.
  • Ưu điểm:  giá rẻ
  • Ứng dụng: đo cho các bồn chứa nước

Cảm biến áp suất chênh áp ( Differential pressure transmitter )

• • Đo áp suất chất lỏng bồn kín – có áp suất để suy ra mức chất lỏng.
  • Ưu điểm: Chính xác, phù hợp cho bồn kín có áp suất mà các loại khác không thể đo chính xác. Có thể dùng cho bồn hở không có áp suất.
  • Ứng dụng: bồn chứa hóa chất, lò hơi, dung môi…

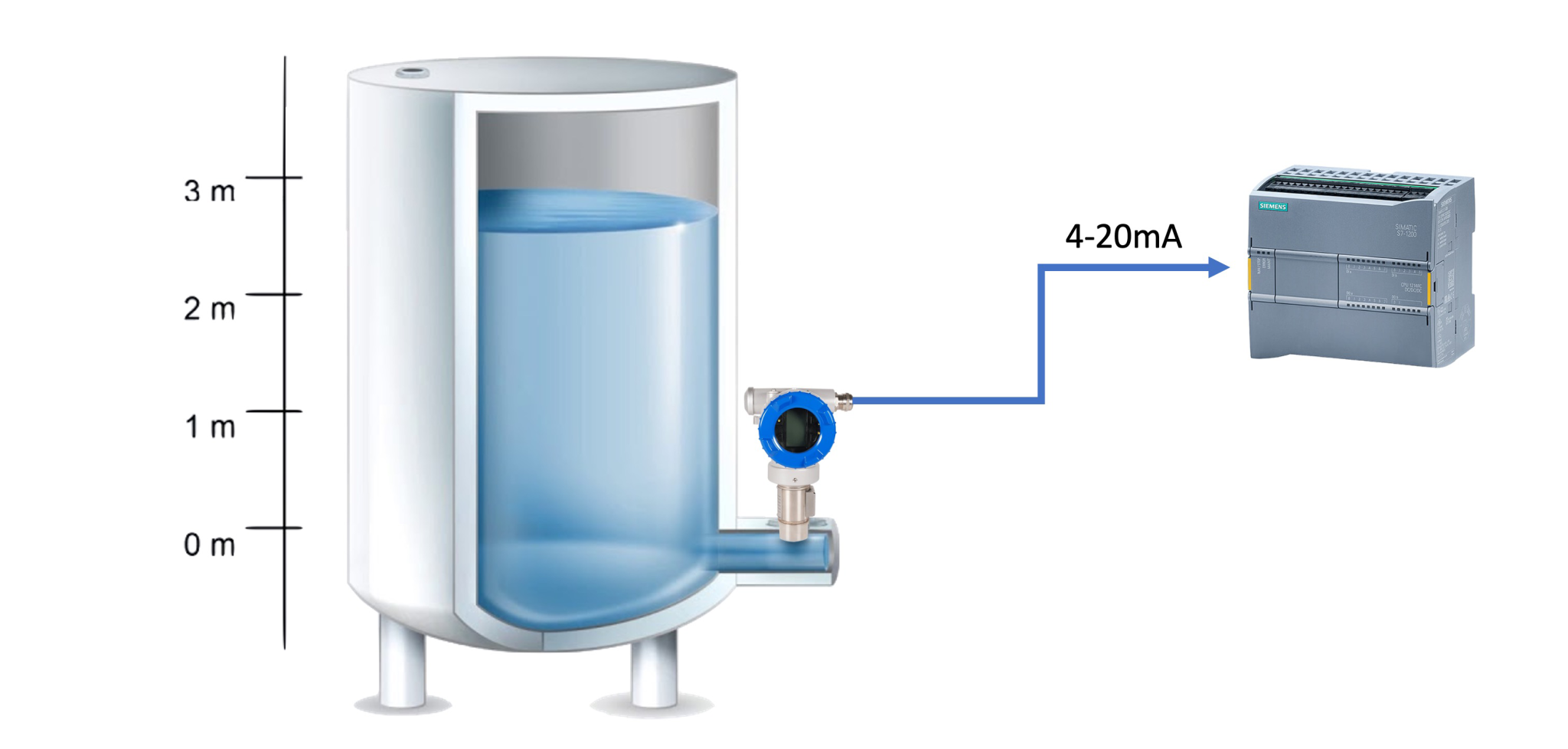

Cảm biến áp suất đo mức

• • Đo áp suất chất lỏng: bồn hở – không áp áp suất
  • Ưu điểm: độ chính xác cao. Áp suất quy đổi 1m nước tương ứng 100 mbar.
  • Ứng dụng: bồn chứa nước, hóa chất, nước RO …

Ứng dụng thực tế:

• Công nghiệp dầu khí: Giám sát mức dầu trong bể chứa lớn.
• Xử lý nước: Đo mức nước liên tục trong các nhà máy xử lý nước thải.
• Sản xuất thực phẩm: Kiểm soát mức nguyên liệu lỏng (sữa, dầu ăn) trong dây chuyền.
• Khai khoáng: Đo mức quặng hoặc vật liệu dạng hạt trong silo.

Mục đích sử dụng:

• Độ chính xác cao: Cung cấp dữ liệu mức liên tục, hỗ trợ quản lý quy trình hiệu quả.
• Tích hợp IoT: Dễ dàng kết nối với hệ thống tự động hóa, SCADA, hoặc IoT để giám sát từ xa.
• Tăng an toàn: Ngăn chặn nguy cơ tràn bể hoặc thiếu nguyên liệu.

Hạn chế:

• Chi phí cao hơn so với cảm biến báo mức đầy/cạn.
• Yêu cầu bảo trì và hiệu chỉnh định kỳ, đặc biệt trong môi trường khắc nghiệt.

Cảm Biến Báo Mức Đầy/Cạn: Giải Pháp Đơn Giản, Hiệu Quả

Cảm biến báo mức đầy/cạn (point level sensor) là thiết bị được thiết kế để phát hiện khi mức chất lỏng hoặc chất rắn trong bể chứa, silo, hoặc đường ống đạt đến một ngưỡng cụ thể (đầy hoặc cạn). Loại cảm biến này được sử dụng rộng rãi nhờ sự đơn giản, chi phí thấp, và hiệu quả trong việc ngăn chặn tình trạng tràn bể hoặc cạn nguyên liệu.

Nguyên lý hoạt động:

Cảm biến báo mức đầy/cạn chỉ gửi tín hiệu (bật/tắt) khi mức vật liệu chạm đến điểm cài đặt. Chúng không đo lường liên tục mà chỉ xác định hai trạng thái: “đầy” (high level) hoặc “cạn” (low level).

Các loại cảm biến báo mức đầy/cạn phổ biến:

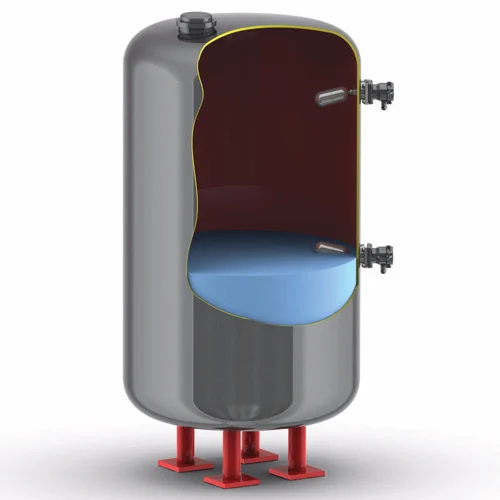

Cảm biến phao (Float Switch):

• • Một phao nổi di chuyển theo mức chất lỏng, kích hoạt công tắc khi đạt ngưỡng đầy hoặc cạn.
  • Ưu điểm: Đơn giản, rẻ, dễ lắp đặt.
  • Ứng dụng: Bể nước sinh hoạt, bơm nước, hoặc bể chứa nhỏ.

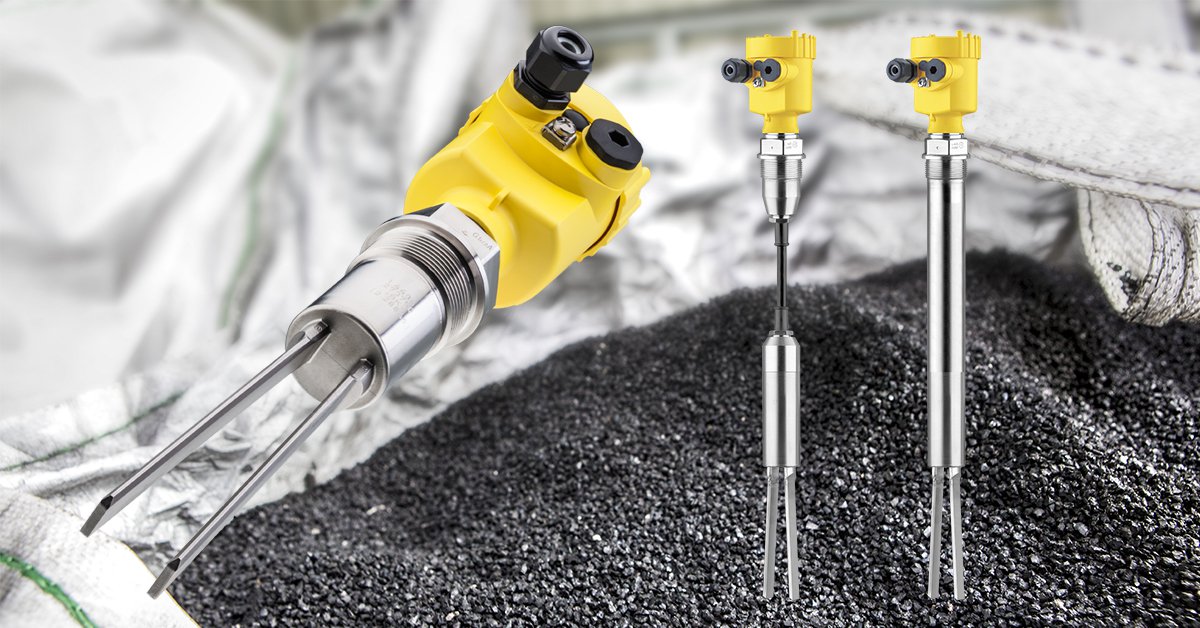

Cảm biến rung (Vibrating/Tuning Fork):

• • Sử dụng một ngã ba rung ở tần số nhất định, khi ngập trong chất lỏng/rắn, tần số thay đổi và kích hoạt tín hiệu.
  • Ưu điểm: Phù hợp cho cả chất lỏng và chất rắn dạng hạt (như xi măng, ngũ cốc).
  • Ứng dụng: Silo chứa bột, bể hóa chất.

Cảm biến điện dung (Capacitive):

• • Phát hiện sự thay đổi điện dung khi chất lỏng/rắn chạm vào đầu dò.
  • Ưu điểm: Phù hợp cho nhiều loại vật liệu, kể cả không dẫn điện.
  • Ứng dụng: Bể chứa dầu, thực phẩm.

Ứng dụng thực tế:

• Nông nghiệp: Cảnh báo khi silo ngũ cốc đầy để dừng cấp liệu.
• Xử lý nước: Tự động bật/tắt bơm khi bể nước sinh hoạt đầy hoặc cạn.
• Công nghiệp hóa chất: Ngăn tràn bể chứa hóa chất nguy hiểm, báo mức nước, xi măng, cám, tro …
• Thực phẩm: Giám sát mức nguyên liệu như sữa, dầu ăn trong dây chuyền sản xuất.

Mục đích sử dụng

• Đơn giản, đáng tin cậy: Không cần cấu hình phức tạp, dễ sử dụng.
• Tiết kiệm chi phí: Giá thành thấp hơn so với cảm biến mức liên tục.
• An toàn: Giảm nguy cơ tràn bể hoặc hư hỏng thiết bị do thiếu nguyên liệu.

Hạn chế:

• Chỉ cung cấp tín hiệu ở các điểm cố định, không đo lường liên tục.
• Có thể không phù hợp với ứng dụng cần dữ liệu mức chính xác theo thời gian thực.

Tới đây chắc rằng anh em đã phần nào nắm được các loại cảm biến mức cũng như ứng dụng của từng loại. Anh em muốn mình đi sâu vào loại nào thì cứ inboz mình qua Zalo 0937.27.55.66 nhé.

Chúc anh em thành công!
