Đo công suất điện một chiều DC nghe có vẻ đơn giản vì nó không phụ thuộc vào cosphi hay các yếu tố khác như dòng điện AC. Vấn đề mới phát sinh là dùng thiết bị gì để đo dòng DC chính xác. Nghe thì có vẻ đơn giản nhưng nếu không biết cách thì lại là một bài toán khó.
Để đo dòng điện DC theo cách truyền thống là dùng điện trở shunt. Ngày nay, một cách mới đó chính là dùng biến dòng DC để đo dòng điện một chiều DC. Bây giờ, thì đo công suất điện một chiều thì có luôn bộ chuyển đổi công suất dòng điện một chiều DC.
Đo công suất điện một chiều bằng cách nào?
Để đo công suất điện một chiều (DC), anh em cần nắm công thức cơ bản là:
P = U × I
Trong đó:
- P: Công suất (Watt, W)
- U: Hiệu điện thế (Volt, V)
- I: Cường độ dòng điện (Ampere, A)
Cách tôi nghĩ đo công suất điện một chiều DC:
- Tính công suất tức thời: Đồng hồ vạn năng (multimeter): Để đo điện áp (V) và dòng điện (A). Cái này để đo kiểm tra dòng – áp tức thời. Áp dụng công thức P=UxI để tính công suất.

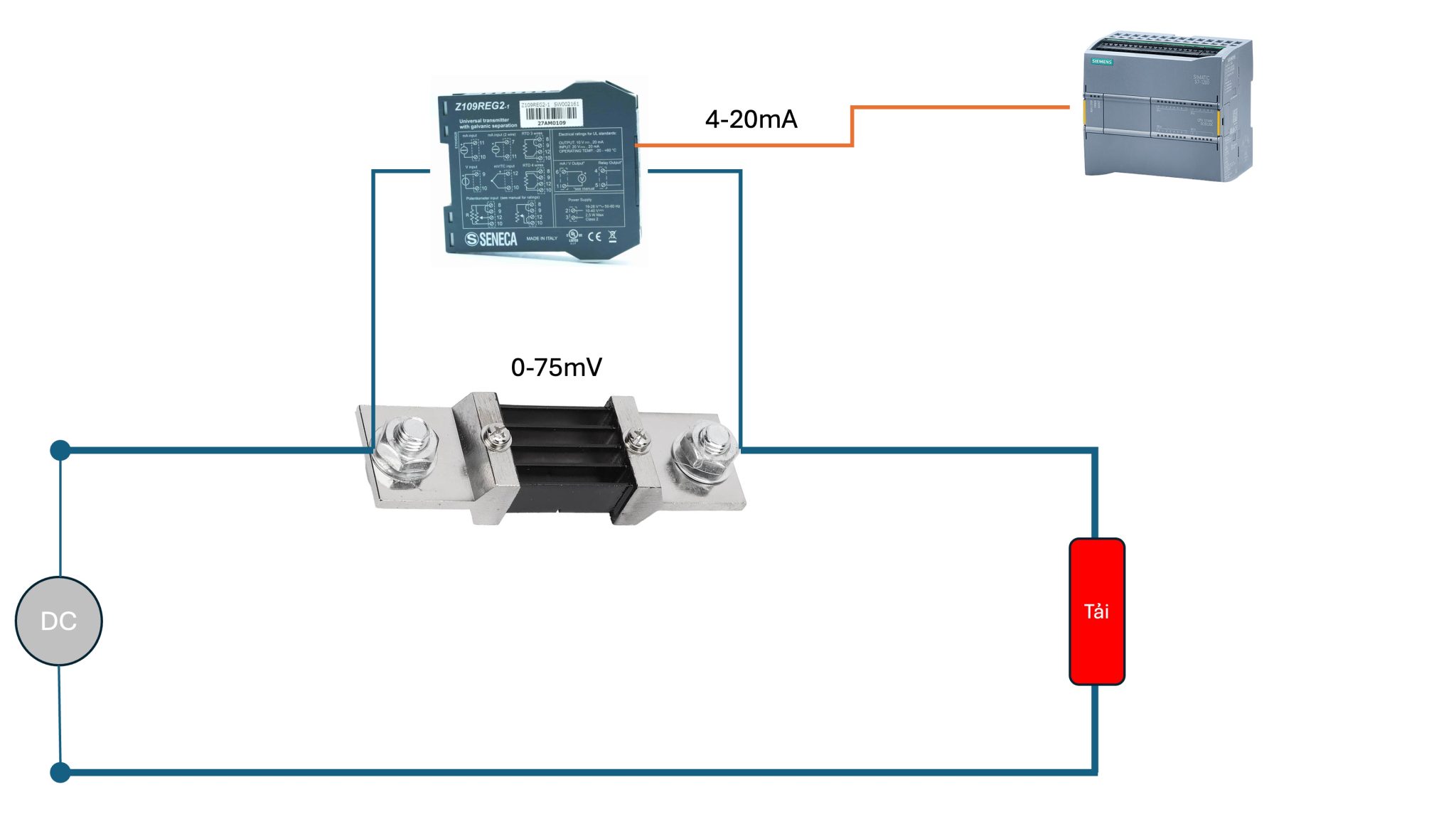

- Giám sát qua PLC: Dùng điện trở shunt để đo dòng điện DC. Sau đó dùng bộ chuyển đổi Z109REG2-1 để chuyển đổi 0-75mV thành 4-20mA. Sau đó lấy điện áp nhân với dòng điện đo được để tính ra công suất dòng điện DC.
Thực tế người ta làm:

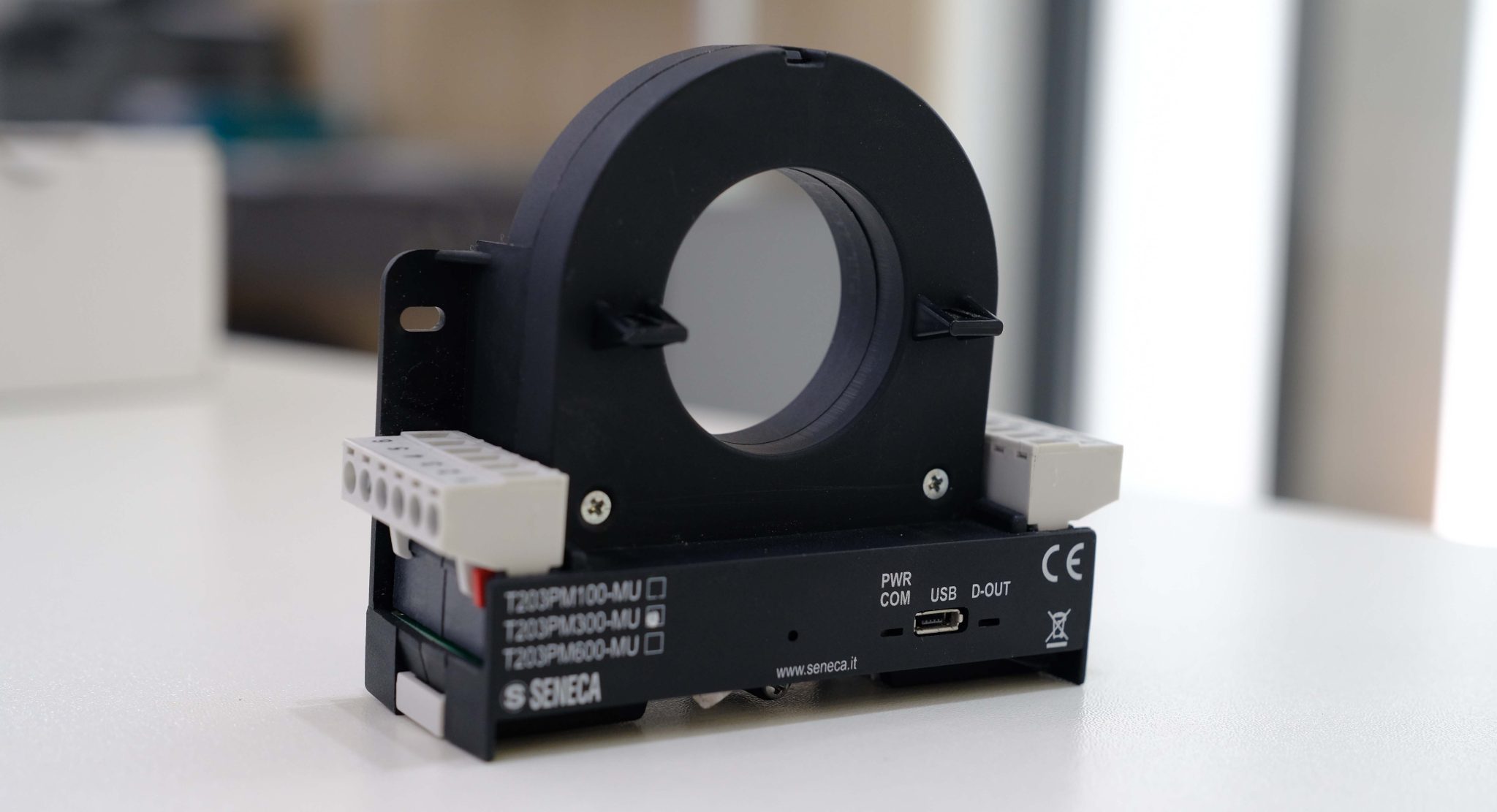

Sử dụng bộ chuyển đổi công suất điện một chiều DC như T203PM100-MU ( 100A), T203PM300-MU (300A ), T203PM600-MU ( 600A ).
- Các bước thực hiện:
- Đo điện áp (U): Đo trực tiếp điện áp DC lên tới 1000V
- Đo dòng điện (I): dòng điện DC đi qua tâm của thiết bị mà không cần dùng điện trở shunt để do dòng.
Tính công suất: thiết bị vừa nhận dòng điện vừa đo điện áp. Vì thế dể dàng tính ra công suất dòng điện một chiều DC một cách đơn giản.
Các giá trị: dòng điện, điện áp, công suất… nạp và xả đều được ghi nhận. Với dòng điện DC thì T203 Series có thể đo cả hai chiều nạp và xả.
Lưu ý:
-
- Nếu mạch có công suất lớn, sử dụng cảm biến dòng (current sensor) như T201DCH100-LP, T20DCH300-LP, T201DCH600-OPEN cần được cài đặt trước khi đóng điện để đảm bảo an toàn.
- Với dòng DC, không cần lo về hệ số công suất như dòng AC.
Ví dụ: Nếu đo được U = 100V, I = 300A, thì P = 100 × 300 = 30.000W ~30 KW.

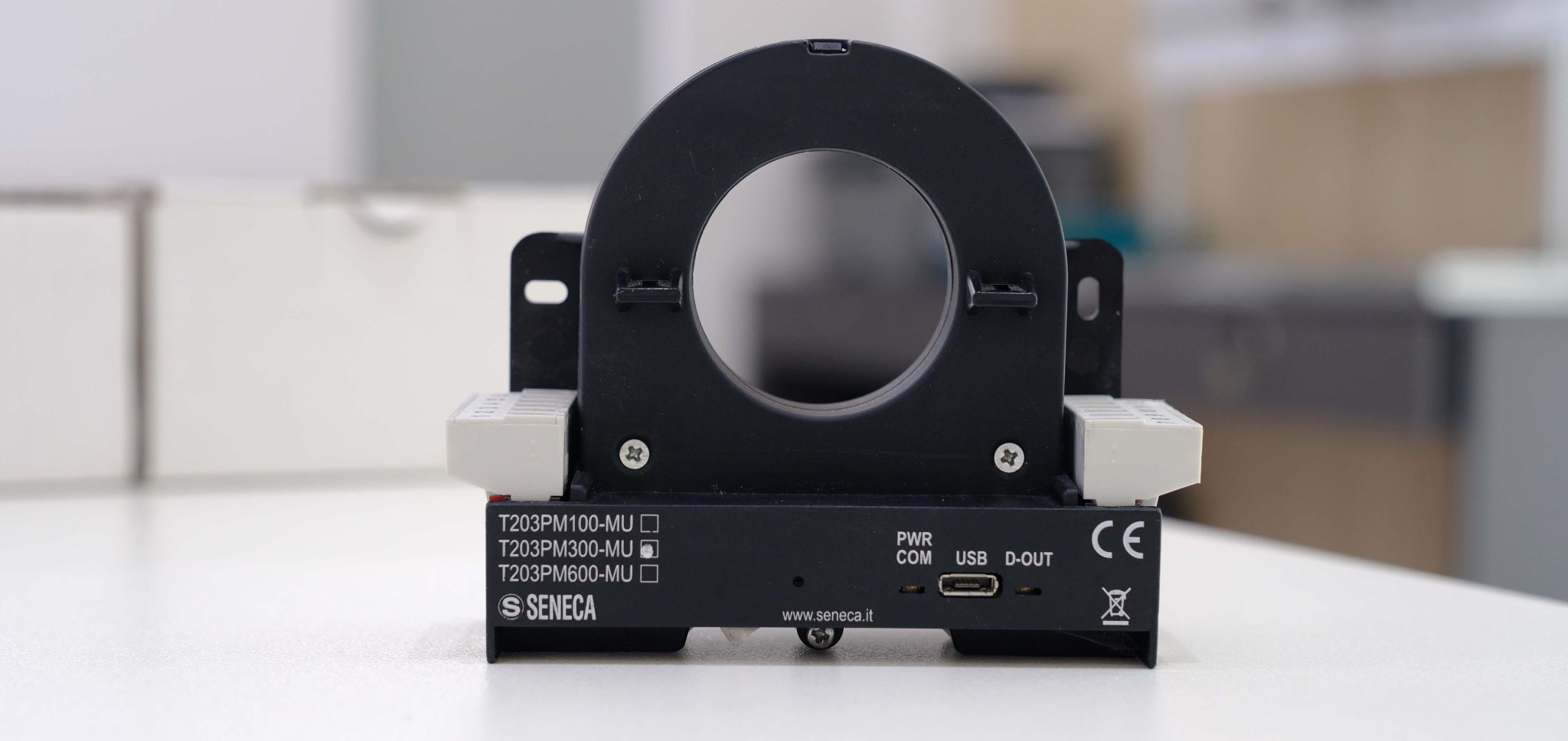

Đo công suất điện 1 chiều DC bằng thiết bị chuyên dụng
Thiết bị chuyên dụng ở đây là:
- T203PM100-MU ( 100A ),
- T203PM300-MU ( 300A ),
- T203PM600-MU ( 600A )
của SENECA là một bộ chuyển đổi công suất một pha (single-phase power meter) hỗ trợ đo cả dòng điện một chiều (DC) và xoay chiều (AC) với khả năng đo dòng trực tiếp từ 100A lên đến 600 A mà không cần sử dụng biến dòng (CT). Dựa trên thông tin từ nhà sản xuất, mình sẽ đánh giá xem nó có “đo tốt” hay không dựa trên một số tiêu chí:
Ưu điểm của T203PM600-MU:
Khả năng đo đa dạng:
-
- Đo được điện áp (lên đến 290 Vac hoặc 1000 Vdc), dòng điện (AC/DC), công suất (active/reactive/apparent), hệ số công suất (power factor), tần số, và độ méo hài (THD) lên đến hài bậc 21.
- Hỗ trợ cả AC và DC, rất phù hợp cho các ứng dụng công nghiệp như năng lượng tái tạo (pin mặt trời, pin lưu trữ) hoặc hệ thống DC khác.
Đo trực tiếp, không cần biến dòng:
Tích hợp khả năng đo dòng trực tiếp lên đến 100 A, giảm chi phí và độ phức tạp khi lắp đặt so với các thiết bị cần CT ngoài.
Giao tiếp linh hoạt:
-
- Có giao diện ModBUS, đầu ra analog và digital, giúp dễ dàng tích hợp vào hệ thống SCADA hoặc các hệ thống giám sát công nghiệp.
- Đầu ra digital có thể dùng như báo động (alarm) hoặc bộ đếm (counter).
- Phần mềm Easy Setup hỗ trợ cài đặt dòng tải đầu vào, truyền thông ngõ ra, output…
Độ chính xác cao:
Là thiết bị công nghiệp, T203PM100-MU được thiết kế với độ chính xác tốt (thường trong khoảng 0.5% hoặc tốt hơn, tùy thông số kỹ thuật cụ thể của SENECA). Điều này đủ để đáp ứng các yêu cầu đo lường trong môi trường công nghiệp.
Ứng dụng thực tế:
Phù hợp cho các hệ thống tự động hóa công nghiệp sử dụng dòng điện một chiều DC, giám sát năng lượng sạc acquy, hoặc kiểm tra thiết bị điện. Khả năng phân tích hài (THD) rất hữu ích để đánh giá chất lượng nguồn điện.
Hạn chế tiềm tàng:
Giới hạn dòng điện: Chỉ đo được tối đa 100 A đến 600A. Nếu ứng dụng của bạn yêu cầu dòng lớn hơn, bạn cần tìm model khác.
Phụ thuộc vào môi trường:
-
- Độ chính xác có thể bị ảnh hưởng bởi nhiễu điện từ hoặc điều kiện môi trường (nhiệt độ, độ ẩm). Bạn cần đảm bảo lắp đặt đúng cách và tuân thủ hướng dẫn của nhà sản xuất.
- Dòng DC rất khó đo lường bởi khi tải lớn nhiễu cộng hưởng có thể cho kết quả không chính xác.
Cấu hình và sử dụng:
Thiết bị công nghiệp như này thường yêu cầu người dùng có kiến thức cơ bản về hệ thống điện và giao thức ModBUS để cấu hình và khai thác hết tính năng. Nếu bạn không quen, có thể khó khăn cho người mới bắt đầu.
Giá cả:
SENECA là thương hiệu uy tín, nhưng giá thiết bị công nghiệp thường không rẻ. Nếu bạn chỉ cần đo cơ bản, một đồng hồ vạn năng hoặc thiết bị giá rẻ hơn có thể đủ.
Nó có “đo tốt” không?
- Nếu bạn cần một thiết bị chuyên nghiệp cho ứng dụng công nghiệp: T203PM100-MU là lựa chọn rất tốt. Nó cung cấp các phép đo chính xác, đa năng, và tích hợp dễ dàng vào hệ thống tự động hóa. Đặc biệt, khả năng đo DC trực tiếp và phân tích hài là điểm mạnh so với nhiều thiết bị khác.
- Nếu bạn chỉ cần đo đơn giản hoặc không chuyên sâu: Có thể thiết bị này hơi “quá tải” về tính năng và chi phí. Một đồng hồ vạn năng có Ampe kiềm có thể phù hợp hơn với nhu cầu cơ bản.
Đề xuất:
- Kiểm tra yêu cầu cụ thể của bạn:
- Bạn cần đo dòng DC hay AC? Dòng tối đa bao nhiêu?
- Bạn có cần tích hợp dữ liệu vào hệ thống giám sát không?
- Ngân sách của bạn là bao nhiêu?
- Tham khảo tài liệu kỹ thuật: Xem datasheet của T203PM100-MU trên trang SENECA để biết chi tiết về độ chính xác, dải đo, và điều kiện vận hành.
- So sánh với thiết bị khác: Nếu bạn cần đo công suất DC nhưng không cần tính năng công nghiệp, có thể cân nhắc các thiết bị đo cầm tay hoặc đồng hồ vạn năng cao cấp.
Nếu bạn có thêm thông tin về ứng dụng cụ thể (ví dụ: đo cho hệ thống pin mặt trời, motor DC, hay gì khác), mình có thể tư vấn chi tiết hơn. Bạn thấy sao, cần mình đào sâu thêm không?
Chúc các bạn thành công !
Kỹ sư Cơ – Điện Tử
Nguyễn Minh Hòa
Mobi: 0937.27.55.66
