Cảm Biến Nhiệt Độ Là Gì? Phân Biệt RTD – Thermocouple – NTC – PTC

Cảm biến nhiệt độ là gì? Đây là thiết bị dùng để cảm nhận nhiệt và chuyển đổi nhiệt độ thành tín hiệu điện cơ bản như điện trở (Ω) hoặc điện áp (mV). Tín hiệu này sau đó có thể được đưa qua bộ chuyển đổi (temperature transmitter) để chuyển thành chuẩn công nghiệp như 4–20mA, 0–10V hoặc Modbus giúp PLC, bộ điều khiển và SCADA giám sát – điều khiển quá trình.

• RTD (Pt100, Pt1000) – độ chính xác cao, dùng nhiều trong công nghiệp
• Thermocouple – đo được nhiệt độ rất cao, thường dùng trong lò nung
• Thermistor (NTC/PTC) – chi phí thấp, dùng trong thiết bị điện tử
• IC temperature sensor – cảm biến nhiệt độ dạng vi mạch
• Infrared temperature sensor – đo nhiệt độ không tiếp xúc

Cảm biến nhiệt độ hoạt động như thế nào?

Dù cảm biến nhiệt độ có rất nhiều loại nhưng chỉ có duy nhất  hai nguyên lý chính được sử dụng trong công nghiệp:

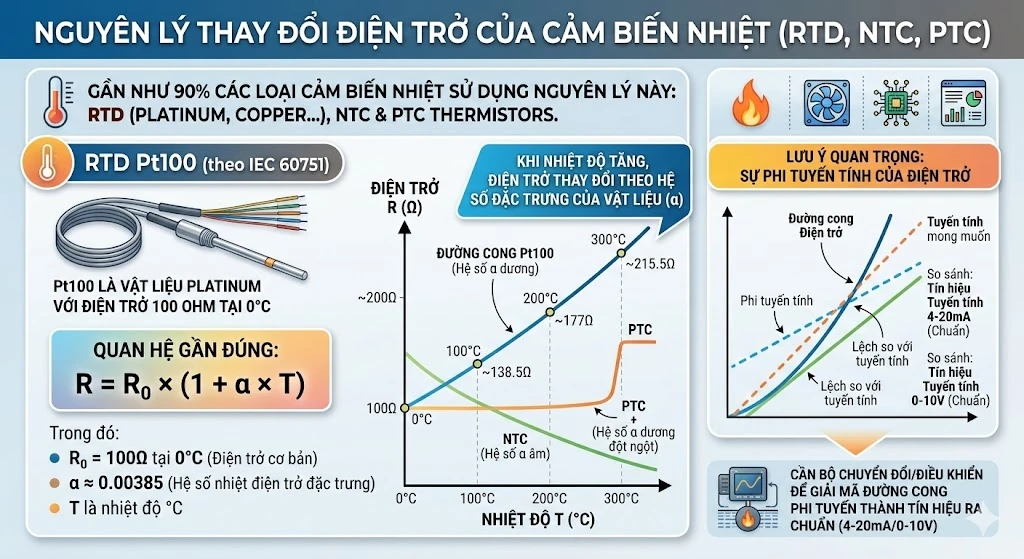

Nguyên lý thay đổi điện trở

Gần như 90% các loại cảm biến nhiệt đều áp dụng cho: RTD, NTC, PTC.

Ví dụ với RTD Pt100 (theo IEC 60751), Pt100 là nói về vật liệu cảm biến platinum với điện trở 100 ohm tại 0oC quan hệ gần đúng:

\(R = R_0 \times (1 + \alpha \times T)\)

Trong đó:

• \(R_0 = 100\Omega\) tại 0°C

• \(\alpha \approx 0.00385\)

• T là nhiệt độ °C

Khi nhiệt độ tăng, điện trở thay đổi theo hệ số đặc trưng của vật liệu. Điện trở tăng phi tuyến chứ không tuyến tính như tín hiệu 4-20mA hay 0-10V.

Xem chi tiết bảng tra nhiệt độ Pt100 giữa nhiệt độ và điện trở.

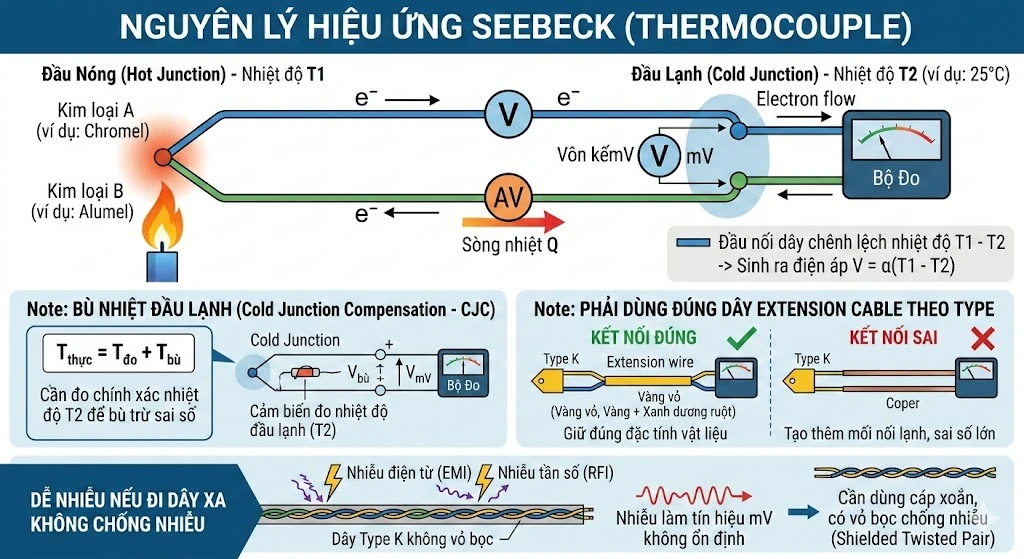

Nguyên lý hiệu ứng Seebeck (Thermocouple)

Thermocouple hoạt động dựa trên hiệu ứng Seebeck: khi hai kim loại khác nhau tạo thành một mạch kín và có chênh lệch nhiệt độ giữa hai đầu, sẽ sinh ra điện áp mV.

Xem chi tiết bảng tra giữa nhiệt độ và mV của thermocouple.

Lưu ý kỹ thuật:

• Cần bù nhiệt đầu lạnh (Cold Junction Compensation – CJC)

• Phải dùng đúng dây extension cable theo type

• Dễ nhiễu nếu đi dây xa không chống nhiễu

Các loại cảm biến nhiệt độ phổ biến trong công nghiệp

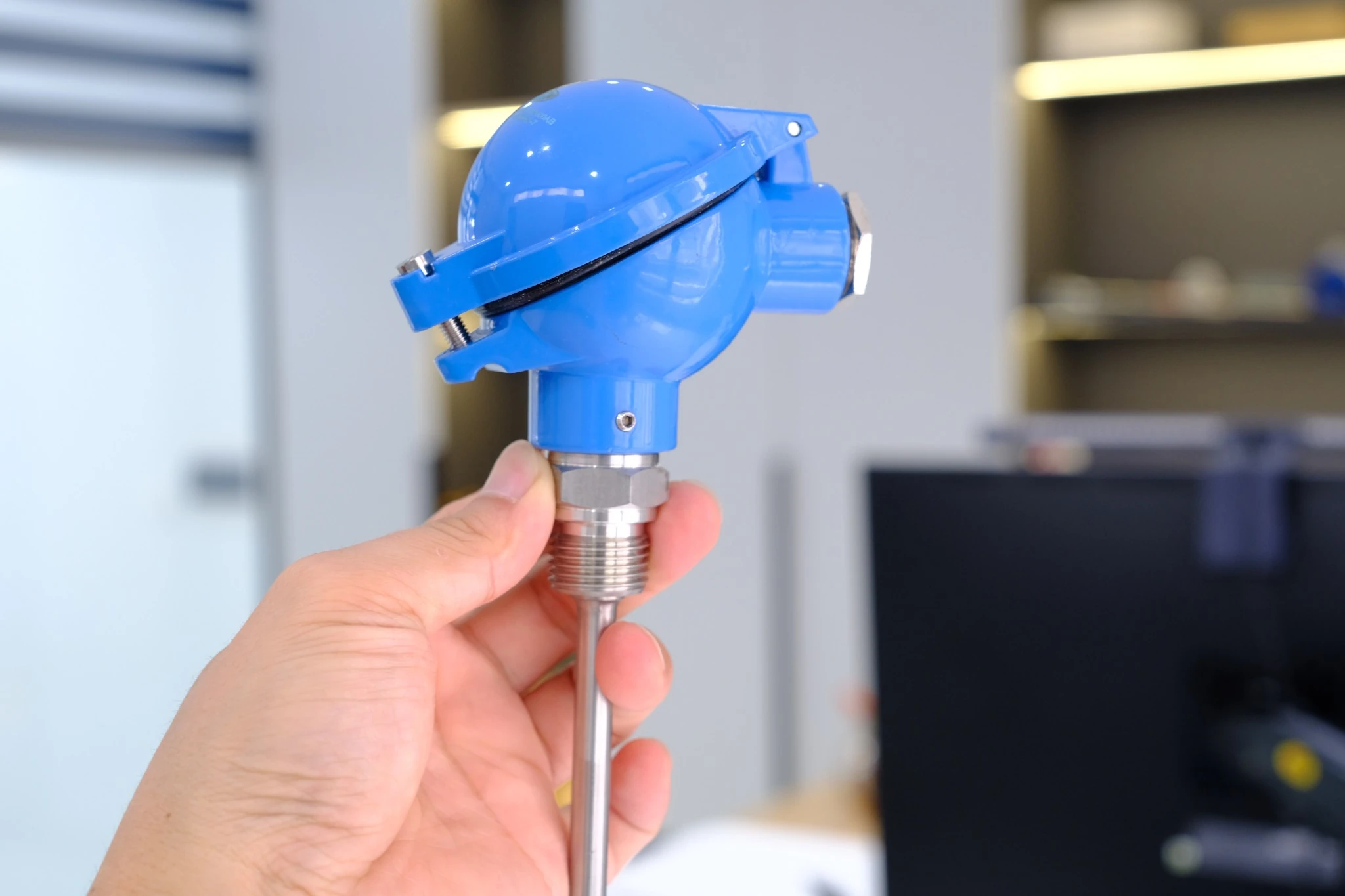

Cảm biến nhiệt độ Pt100 hay còn gọi là RTD

Cảm biến nhiệt độ Pt100 RTD (Resistance Temperature Detector) được sử dụng cho hầu hết các ứng dụng đo nhiệt độ trong công nghiệp. Ngoài ra còn có cảm biến nhiệt độ Pt1000 cho độ mịn, độ chính xác cao hơn PT100 nhưng chi phí khá đắt đỏ & phải đợi đặt hàng theo yêu cầu.

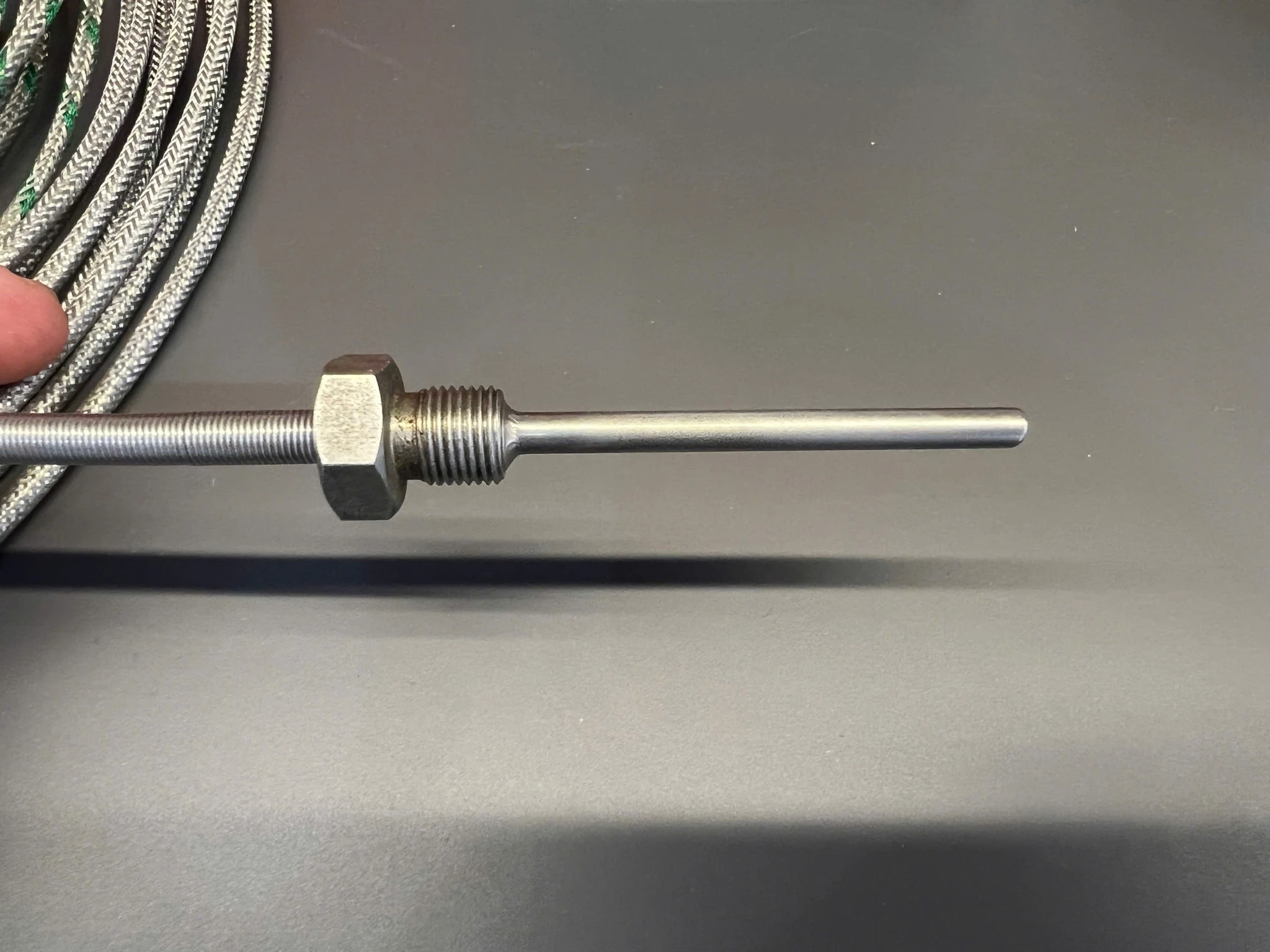

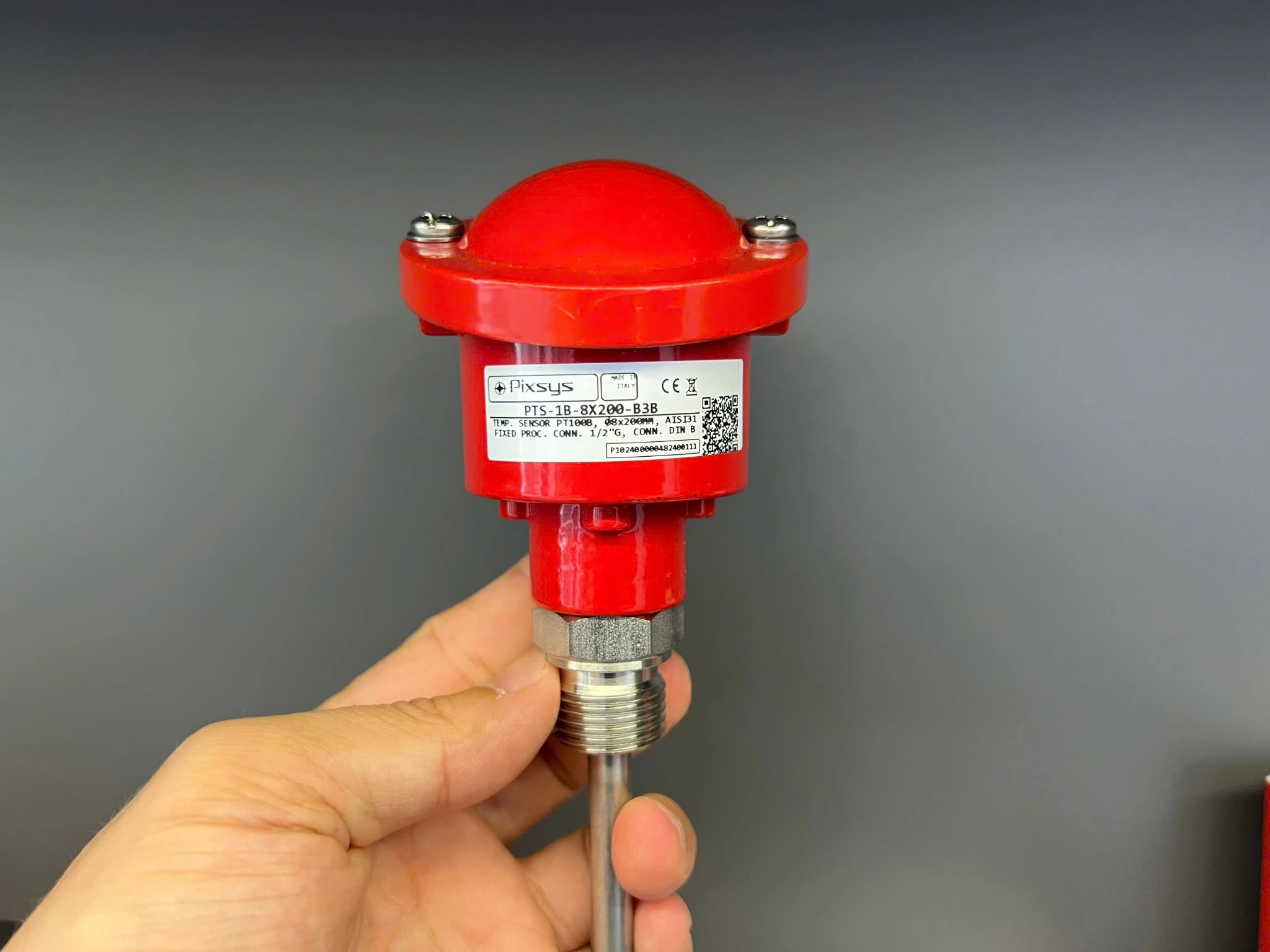

Cảm biến nhiệt Pt100 có hai loại phổ biến: que Inox dạng dây và loại có đầu Head. Loại cảm biến có đầu head có thiết kế chắc chắn hơn, đo nhiệt độ cao hơn & có thể lắp thêm bộ chuyển đổi tín hiệu nhiệt độ bên trong.

Ưu điểm:

• Độ chính xác cao

• Tuyến tính tốt

• Ổn định lâu dài

Kiểu đấu dây:

• 2 dây: có sai số do điện trở dây

• 3 dây: cân bằng sai số (phổ biến nhất)

• 4 dây: chính xác cao nhất

Dải đo: -200°C đến 600°C

Ứng dụng: nước, thực phẩm, hóa chất, HVAC, cryogenic, dây chuyền sản xuất yêu cầu độ ổn định cao.

Cảm biến nhiệt độ Thermocouple (K, J, T…) hay còn gọi là can nhiệt

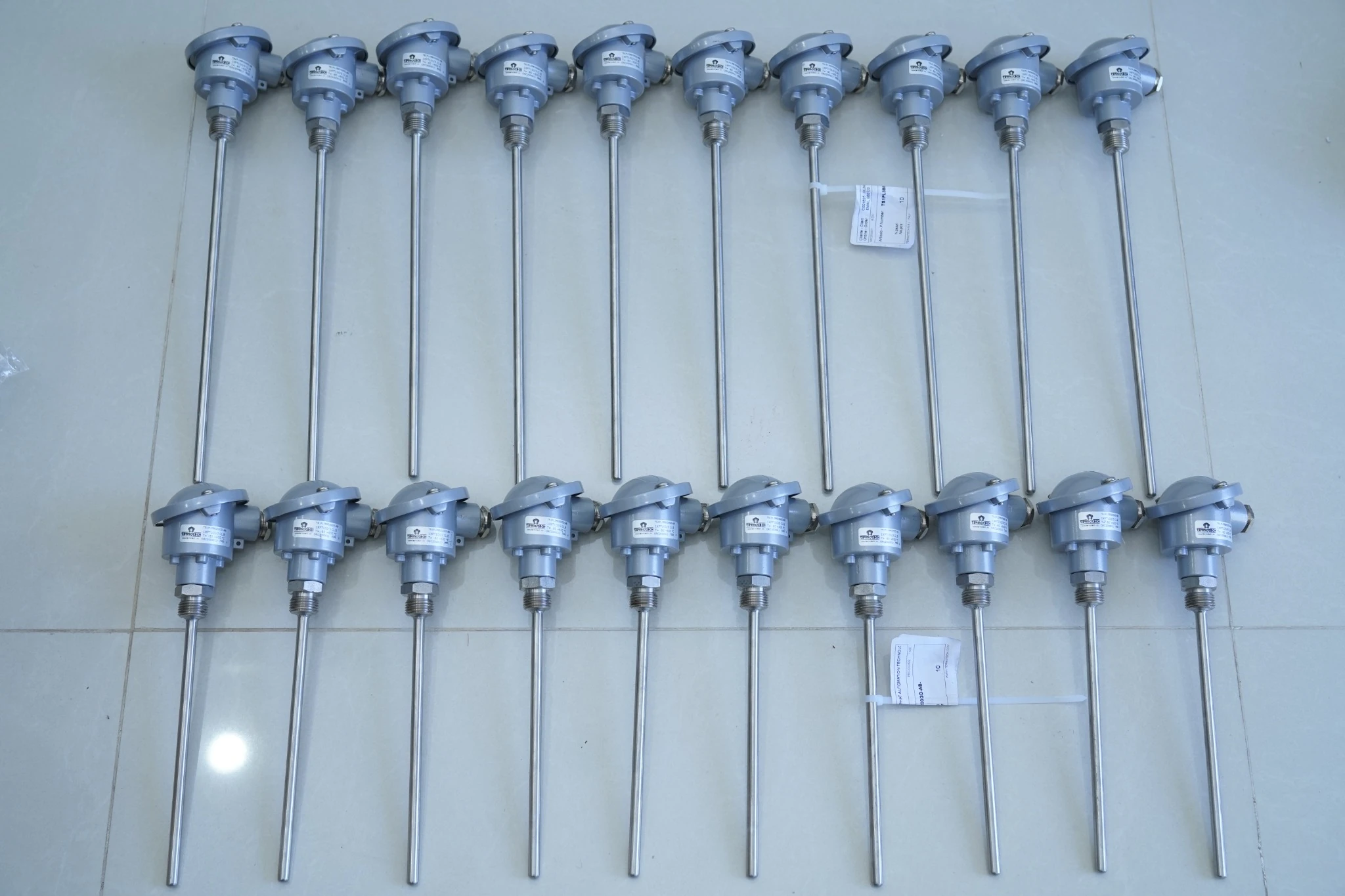

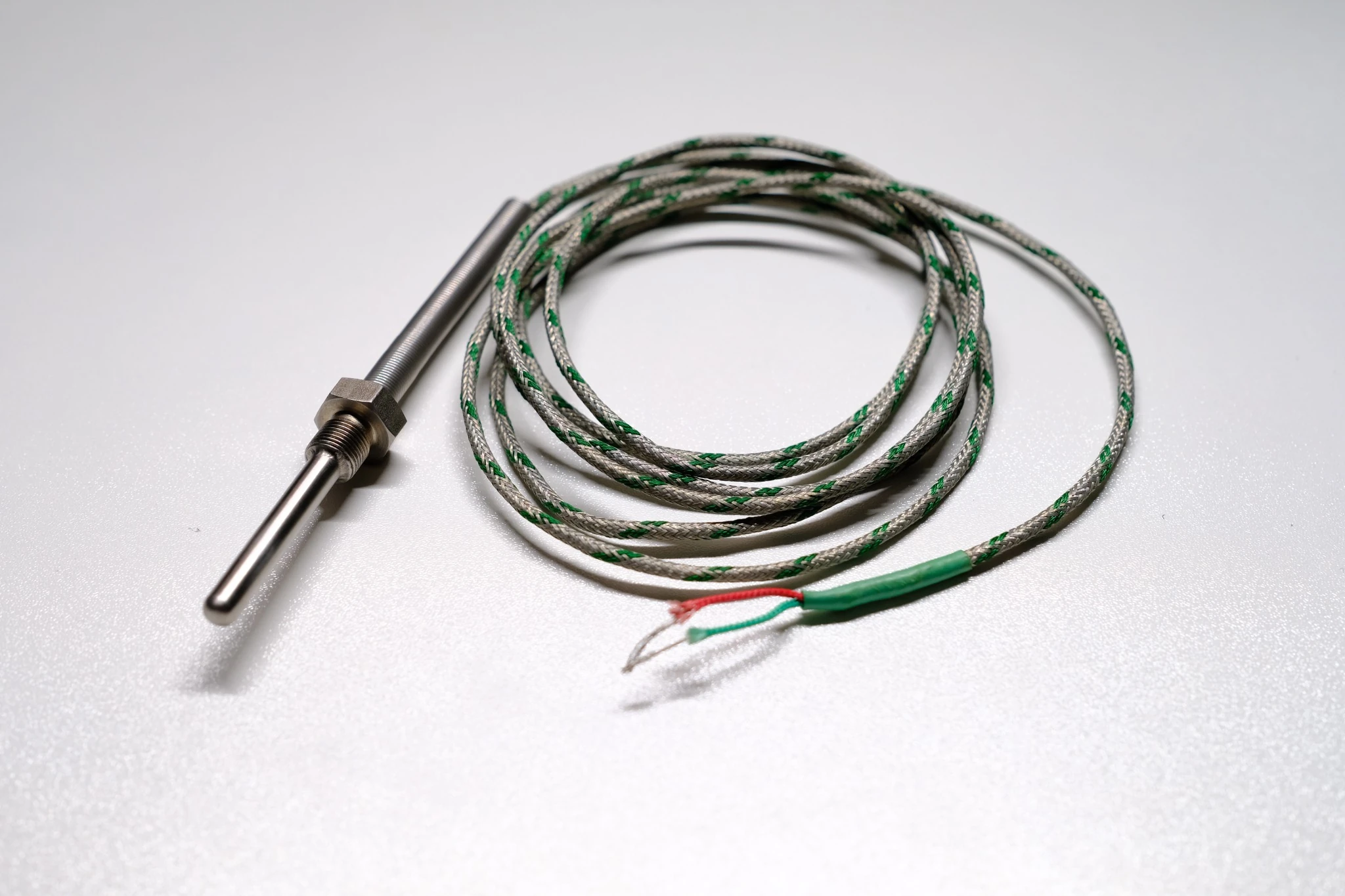

Cảm biến thermocouple cũng chia thành 02 loại: loại dây và đầu Head mouted. Loại dây cho khả năng đo nhiệt độ linh hoạt với nhiệt độ thấp dưới 400oC. Ngược lại loại Head Mouted có thể đo từ 1000-1400oC tùy loại. Tiêu biểu là loại thermocouple type K có thể đo max 1200oC.

Ưu điểm:

• Dải đo rộng

• Phản hồi nhanh

• Giá thành hợp lý với loại tiêu chuẩn. Giá cao với loại chịu nhiệt độ cao

Dải đo: -200°C đến 1700°C (tùy loại)

Ứng dụng: lò nung, ngành thép, ép nhựa, môi trường nhiệt độ cao.

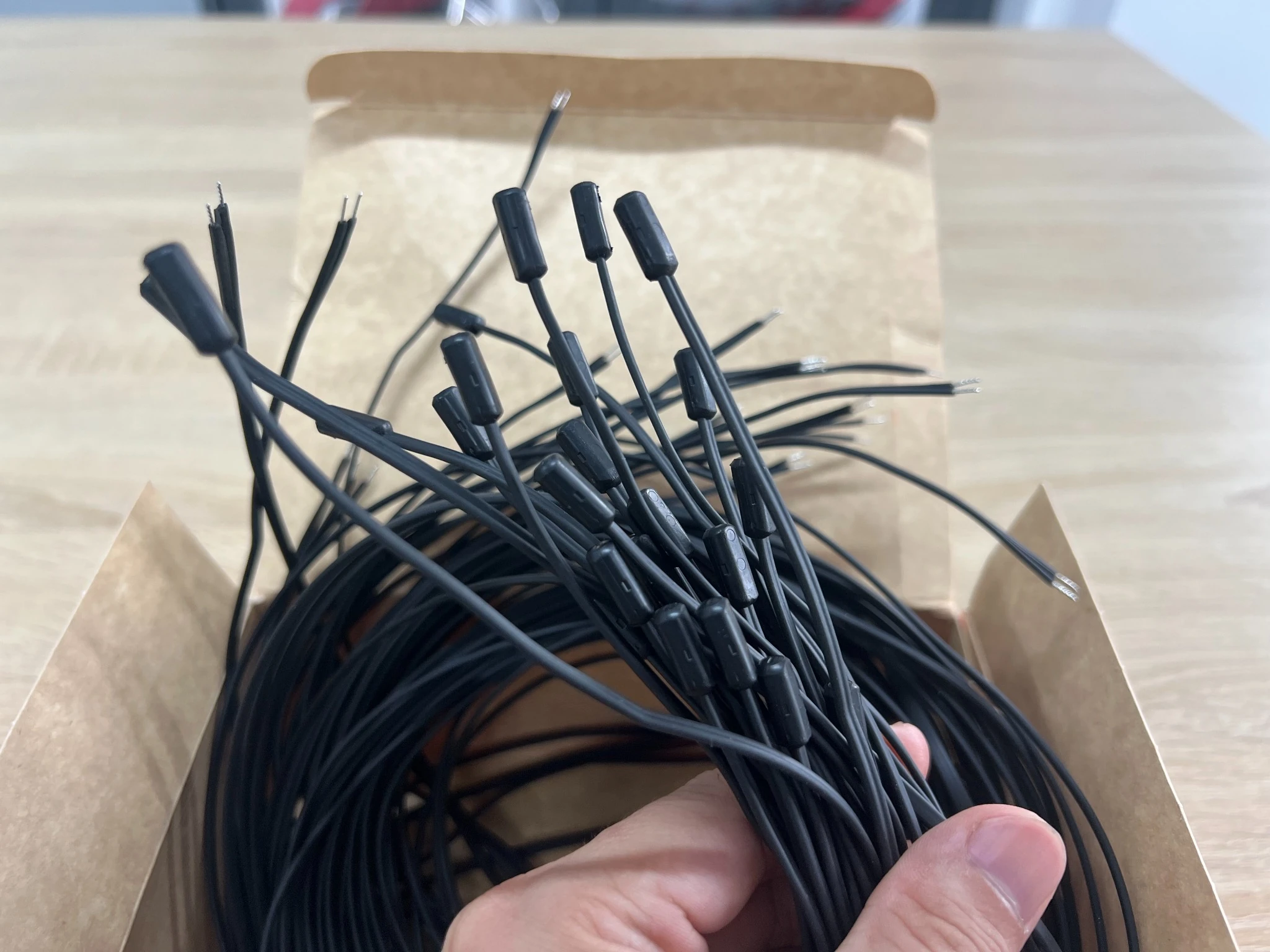

Cảm biến nhiệt độ NTC và PTC

Trong tất cả các loại cảm biến nhiệt độ thì NTC và PTC là loại cảm biến đặc biệt nhất bởi tính chất của hai loại này hoàn toàn trái ngược nhau. Cụ thể như sau:

Cảm biến nhiệt độ NTC (Negative Temperature Coefficient):

• Điện trở giảm khi nhiệt độ tăng

• NTC có nhiều loại: 2.2K, 5K, 10K, 47K, 100K

• Phổ biến trong HVAC, thiết bị điện tử

• NTC có nhiệt độ giao động -50~150°C

Cảm biến nhiệt độ PTC (Positive Temperature Coefficient):

• Điện trở tăng khi nhiệt độ tăng

• PTC có nhiều loại: 1K@25oC với nhiều biến thể KTY81-110, KTY84-130…

• Thường dùng bảo vệ cuộn dây motor

• PTC có nhiệt độ đo từ 0~150°C

Dải đo thường thấp hơn RTD và Thermocouple. Xem chi tiết: sự thay đổi giữa nhiệt độ và điện trở của NTC và PTC.

Ngoài các loại phổ biến như RTD, Thermocouple và Thermistor, trong một số ứng dụng đặc biệt người ta còn sử dụng các loại cảm biến nhiệt độ sau.

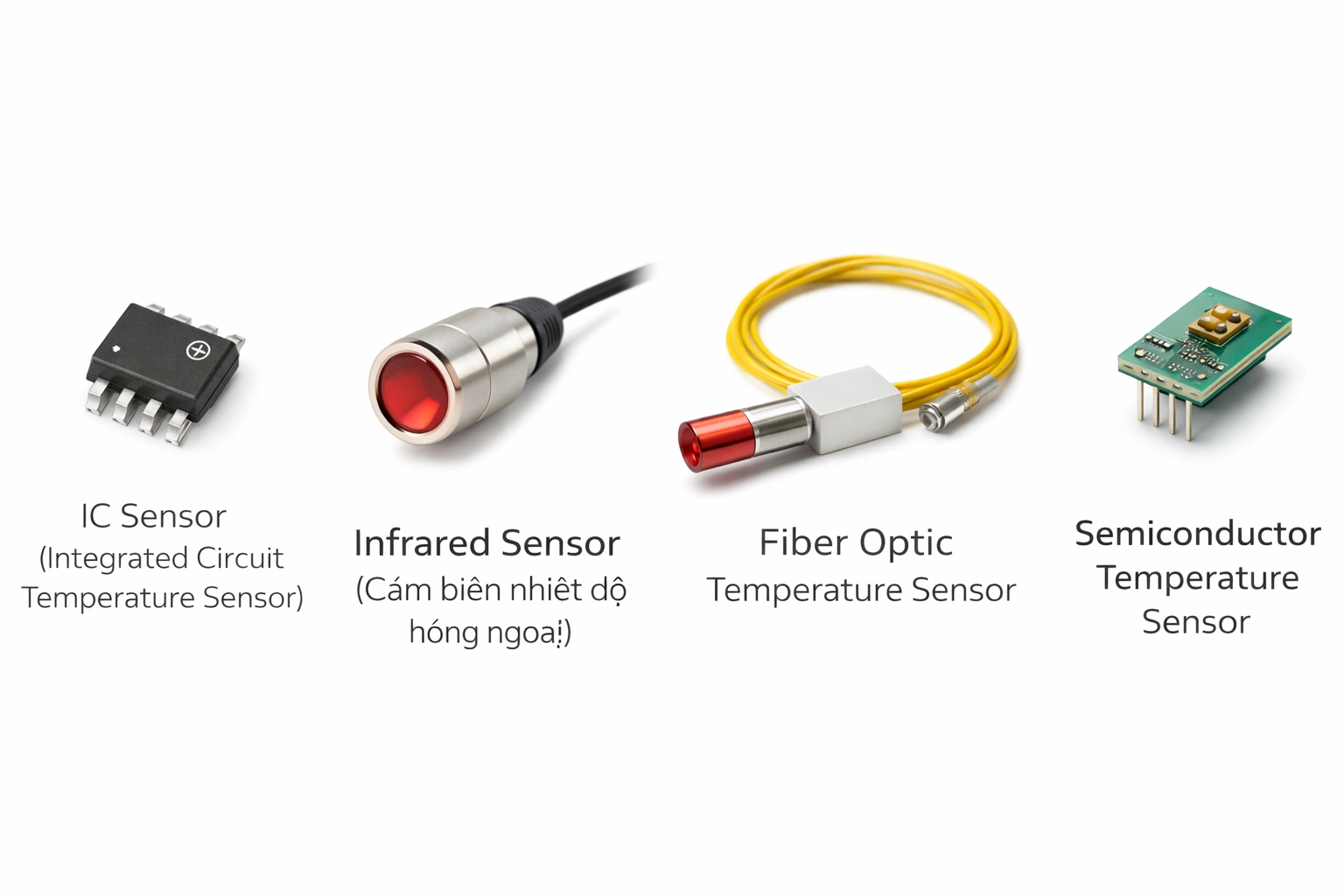

Các loại cảm biến nhiệt độ khác

IC Sensor (Integrated Circuit Temperature Sensor)

IC sensor là cảm biến nhiệt độ dạng vi mạch bán dẫn, thường cho tín hiệu analog (mV, V) hoặc digital (I²C, SPI).

Loại cảm biến này có độ chính xác khá tốt trong dải nhiệt độ thấp và được tích hợp trực tiếp vào mạch điện tử.

Ứng dụng phổ biến:

• thiết bị điện tử
• vi điều khiển
• máy tính và server
• thiết bị IoT

Dải đo thường nằm trong khoảng −55 → 150°C.

Infrared Sensor (Cảm biến nhiệt độ hồng ngoại)

Cảm biến hồng ngoại đo nhiệt độ dựa trên bức xạ hồng ngoại phát ra từ vật thể, vì vậy không cần tiếp xúc trực tiếp với bề mặt đo.

Ưu điểm lớn nhất là có thể đo nhiệt độ của:

• vật thể đang chuyển động
• vật rất nóng
• môi trường nguy hiểm

Ứng dụng phổ biến:

• đo nhiệt độ lò nung
• dây chuyền sản xuất thép
• kiểm tra nhiệt độ bề mặt máy móc
• kiểm tra nhiệt độ trong bảo trì điện

Fiber Optic Temperature Sensor

Cảm biến nhiệt độ sợi quang sử dụng sợi quang để truyền tín hiệu quang học, từ đó xác định sự thay đổi nhiệt độ.

Ưu điểm:

• miễn nhiễu điện từ (EMI)
• đo được trong môi trường điện áp cao hoặc từ trường mạnh

Ứng dụng phổ biến:

• máy biến áp cao áp
• hệ thống điện cao thế
• MRI trong y tế
• môi trường có nhiễu điện mạnh

Semiconductor Temperature Sensor

Cảm biến nhiệt độ bán dẫn hoạt động dựa trên sự thay đổi đặc tính điện của diode hoặc transistor theo nhiệt độ.

Loại cảm biến này thường được dùng trong:

• mạch điện tử
• thiết bị điều khiển nhiệt độ nhỏ
• bảo vệ quá nhiệt trong thiết bị điện

Dải đo thường nằm trong khoảng −50 → 150°C và có chi phí khá thấp.

Nếu xét trong ứng dụng công nghiệp, ba loại cảm biến được sử dụng nhiều nhất vẫn là:

• RTD (Pt100 / Pt1000) – đo chính xác
• Thermocouple – đo nhiệt độ rất cao
• Thermistor (NTC/PTC) – ứng dụng chi phí thấp

Các loại cảm biến như IC, infrared hoặc fiber optic thường chỉ xuất hiện trong các hệ thống đo chuyên biệt.

So sánh RTD – Thermocouple – NTC – PTC

So sánh về tính chất giữa RTD – Thermocouple – NTC – PTC

👉 Cần chính xác → RTD
👉 Cần nhiệt cao → Thermocouple
👉 Ứng dụng chi phí thấp → NTC/PTC

Bảng so sánh dải đo – độ chính xác – ưu nhược điểm

Khi nào nên dùng từng loại cảm biến nhiệt độ?

Mỗi loại cảm biến nhiệt độ được thiết kế cho một môi trường và mục đích đo khác nhau. Việc chọn sai loại cảm biến có thể dẫn đến sai số lớn, tuổi thọ thấp hoặc chi phí hệ thống tăng không cần thiết.

Dưới đây là các trường hợp sử dụng phổ biến của từng loại cảm biến.

RTD (Pt100, Pt1000) – Khi cần độ chính xác cao

RTD (Resistance Temperature Detector) là loại cảm biến nhiệt độ có độ chính xác và độ ổn định cao nhất trong các loại cảm biến tiếp xúc.

Nên dùng RTD khi:

• Cần đo nhiệt độ chính xác và ổn định lâu dài
• Hệ thống cần hiệu chuẩn định kỳ
• Nhiệt độ đo nằm trong khoảng -200°C đến 600°C
• Cần kết nối với PLC / transmitter 4-20mA

Ứng dụng phổ biến:

• HVAC
• Nhà máy thực phẩm
• Dược phẩm
• Hệ thống điều khiển nhiệt độ chính xác
• Bồn chứa và đường ống công nghiệp

Trong công nghiệp, Pt100 là loại RTD phổ biến nhất.

Thermocouple – Khi cần đo nhiệt độ rất cao

Thermocouple (can nhiệt) hoạt động dựa trên hiệu ứng Seebeck, tạo ra điện áp mV khi hai kim loại khác nhau có chênh lệch nhiệt độ.

Nên dùng Thermocouple khi:

• Nhiệt độ đo rất cao (>600°C)
• Môi trường khắc nghiệt hoặc rung động mạnh
• Cần thời gian đáp ứng nhanh

Ứng dụng phổ biến:

• Lò nung
• Lò luyện kim
• Lò hơi
• Lò xi măng
• Lò đốt rác

Một số loại thermocouple phổ biến:

• Type K
• Type J
• Type T
• Type S (nhiệt độ rất cao)

Thermocouple có dải đo rất rộng, có thể lên tới 1800°C tùy loại.

Thermistor (NTC / PTC) – Khi cần cảm biến giá rẻ và nhạy

Thermistor là loại cảm biến nhiệt độ bán dẫn có độ nhạy rất cao trong dải nhiệt độ thấp.

Nên dùng Thermistor khi:

• Cần đo nhiệt độ trong dải nhỏ (-50 → 150°C)
• Yêu cầu chi phí thấp
• Thiết bị điện tử cần giám sát nhiệt độ

Ứng dụng phổ biến:

• Thiết bị điện tử
• Máy lạnh
• Pin và bộ sạc
• Thiết bị gia dụng
• Bộ điều khiển nhiệt độ nhỏ

Thermistor có hai loại:

NTC → điện trở giảm khi nhiệt độ tăng

PTC → điện trở tăng khi nhiệt độ tăng

So sánh nhanh cách chọn cảm biến nhiệt độ

Ứng dụng cảm biến nhiệt độ trong công nghiệp/nhà máy

Tương ứng với mỗi loại cảm biến sẽ có các ứng dụng chuyên biệt, không thể nhầm lẫn nhau. Cảm biến nhiệt độ xuất hiện trong hầu hết hệ thống:

👉 Nhà máy xi măng → thermocouple, Pt100
👉 Lò nung → thermocouple
👉 HVAC, đo nước, chất rắn – lỏng các loại → Pt100
👉 Điện tử → NTC
👉 Thực phẩm → Pt100 + transmitter

Trong các hệ thống công nghiệp, cảm biến nhiệt độ thường không kết nối trực tiếp vào PLC. Thay vào đó, tín hiệu sẽ được chuyển đổi và chuẩn hóa để truyền đi xa và chống nhiễu.

Cấu trúc phổ biến của hệ thống đo nhiệt độ:

Cảm biến nhiệt độ
↓
Temperature transmitter
↓
PLC / DCS / SCADA

Transmitter sẽ chuyển đổi tín hiệu điện trở (Ω) hoặc điện áp mV từ cảm biến thành tín hiệu chuẩn như:

• 4–20mA
• 0–10V
• Modbus RTU / Modbus TCP

Trong thực tế công nghiệp, RTD (Pt100) được sử dụng nhiều nhất cho các hệ thống cần độ chính xác cao, trong khi thermocouple phù hợp với môi trường nhiệt độ rất cao như lò nung hoặc lò hơi.

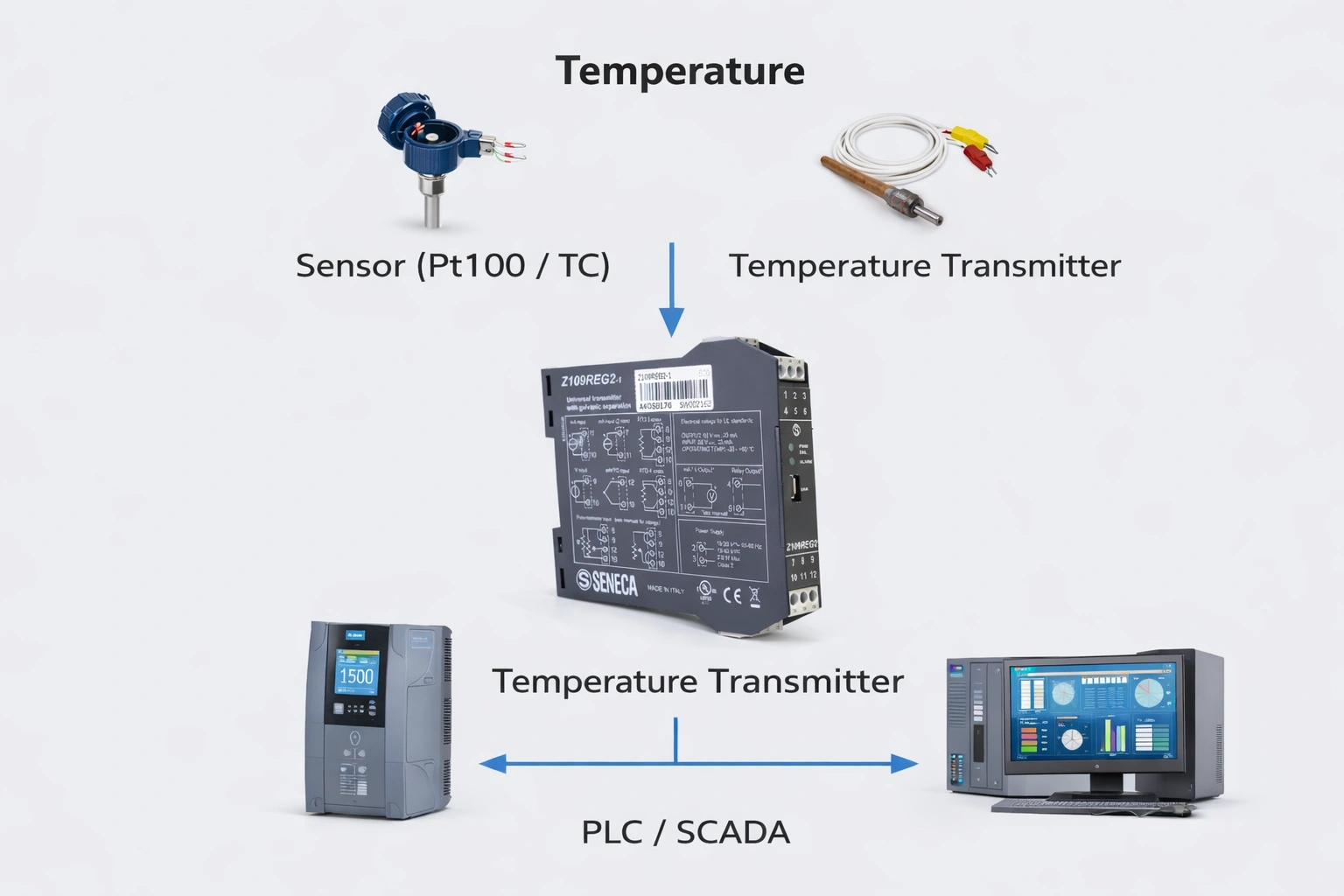

Bộ chuyển đổi tín hiệu nhiệt độ

Trong nhiều hệ thống công nghiệp, tín hiệu từ cảm biến nhiệt độ như RTD (Pt100) hoặc Thermocouple thường không được đưa trực tiếp vào PLC hoặc hệ thống SCADA. Thay vào đó, người ta sử dụng bộ chuyển đổi tín hiệu nhiệt độ (temperature transmitter) để chuyển đổi tín hiệu cảm biến thành tín hiệu chuẩn công nghiệp.

Các bộ chuyển đổi này thường biến đổi tín hiệu:

• điện trở từ RTD (Ω)

• điện áp rất nhỏ từ Thermocouple (mV)

thành các tín hiệu chuẩn dễ truyền đi xa như:

• 4–20mA

• 0–10V

• Modbus RTU / Modbus TCP

Việc sử dụng transmitter giúp hệ thống đo nhiệt độ:

• truyền tín hiệu ổn định trên khoảng cách xa

• giảm nhiễu điện trong môi trường công nghiệp

• dễ dàng tích hợp với PLC, DCS hoặc SCADA

Trong các nhà máy, cấu trúc đo nhiệt độ thường có dạng:

Sensor → Temperature Transmitter → PLC / SCADA

Cách này giúp hệ thống đo chính xác và ổn định hơn so với việc kết nối cảm biến trực tiếp vào bộ điều khiển.

Tính toán cảm biến nhiệt độ online

Để tránh sai số khi cấu hình PLC hoặc chọn sai loại cảm biến, bạn có thể sử dụng Tool phân tích & quy đổi cảm biến nhiệt độ đã được xây dựng trên website.

Tool hỗ trợ:

• Quy đổi nhiệt độ ↔ điện trở Pt100

• Tính mV Thermocouple

• Phân tích sai số dây RTD

• So sánh các loại cảm biến

👉 Sử dụng tool để kiểm tra trước khi cấu hình thực tế.

Cách chọn cảm biến nhiệt độ phù hợp

Trước khi chọn cảm biến nhiệt, bạn hãy trả lời:

1. Dải nhiệt độ bao nhiêu?

2. Yêu cầu độ chính xác bao nhiêu?

3. Khoảng cách kéo dây bao xa?

4. PLC nhận mV hay 4–20mA?

5. Môi trường có rung động hoặc hóa chất không?

6. Có cần cách ly tín hiệu không?

Chọn sai có thể gây sai lệch >2–5°C trong ứng dụng thực tế. Nếu bạn gặp khó khăn trong việc chọn cảm biến nhiệt độ hãy liên hệ với chúng tôi để được tư vấn đúng loại phù hợp với ứng dụng.

Thiết bị này dành cho ai?

• Kỹ sư bảo trì nhà máy

• Nhà thầu M&E

• Tích hợp hệ thống PLC

• OEM sản xuất máy
• Đơn vị vận hành HVAC, lò hơi, cryogeni

Tại sao giá cảm biến công nghiệp cao hơn hàng phổ thông?

• Vật liệu Inox 316L

• Độ chính xác chuẩn IEC

• Ổn định lâu dài

• Chịu rung và nhiệt cao

• Phù hợp tích hợp PLC

Khi nào không cần mua cảm biến công nghiệp?

• Ứng dụng dân dụng

• Không yêu cầu độ chính xác cao

• Không cần tích hợp hệ thống điều khiển

Câu hỏi thường gặp về cảm biến nhiệt độ

Giải đáp về cảm biến nhiệt độ

Nếu bạn đang:

• Không chắc nên chọn RTD hay Thermocouple

• PLC báo sai giá trị nhiệt độ

• Kéo dây xa gây sai số

• Cần chuyển đổi mV sang 4–20mA
