Đo công suất điện: Giải pháp cho hệ thống 1 pha và 3 pha

Đo công suất điện giúp bạn kiểm soát mức tiêu thụ điện năng, dòng điện, điện áp, cosϕ, phát hiện thiết bị hoạt động không hiệu quả và tiết kiệm chi phí điện hàng tháng. Trong công nghiệp, việc theo dõi công suất còn giúp đảm bảo an toàn và tối ưu hóa quy trình sản xuất.

Công suất điện là gì?

Công suất điện thể hiện tốc độ tiêu thụ hoặc truyền năng lượng điện, đo bằng Watt (W). Trong tủ điện, anh em cần quan tâm đến 3 loại công suất:

Công suất tác dụng (P): Phần năng lượng thực sự làm việc, tính bằng P=U×I×cosϕ. Với ( U ): điện áp ( I ): dòng, cosϕ: hệ số công suất
Công suất biểu kiến (S): Tổng công suất, tính bằng S=U×IS, đơn vị VA.
Công suất phản kháng (Q): Không sinh công, tính bằng Q=U×I×sinϕ, đơn vị var.

Khi lắp tủ điện, đo công suất giúp anh em:

Giám sát tải: Phát hiện quá tải hoặc sự cố ở động cơ, máy bơm.
Tối ưu hóa năng lượng: theo dõi dòng điện, điện áp, cosϕ. Giảm lãng phí điện, tiết kiệm chi phí cho khách hàng.
Bảo vệ thiết bị: giám sát mất pha, lệch pha, ngăn chặn hỏng hóc do nhiễu hoặc sự cố điện.

Tại sao cần đo công suất điện?

Anh em lắp tủ điện chắc chắn biết rằng đo công suất thủ công bằng multimeter (đo ( U ), ( I ), rồi tính ( P )tốn thời gian và kém chính xác, đặc biệt khi không biết cosϕ.

Trong hệ thống công nghiệp như trạm BTS, nhà máy, hay năng lượng mặt trời, tủ điện cần thiết bị đo lường thông minh, xuất tín hiệu chuẩn (4-20mA, Modbus) để tích hợp vào PLC/SCADA. Z203-2 và S711 của Seneca là giải pháp lý tưởng, đáp ứng từ hệ thống 1 pha nhỏ gọn đến 3 pha phức tạp.

Phân loại hệ thống điện

Hệ thống 1 pha

Thường dùng trong hộ gia đình và văn phòng nhỏ
Điện áp 220V
Phù hợp với thiết bị công suất nhỏ (dưới 5kW)

Hệ thống 3 pha

Sử dụng trong công nghiệp và nhà máy
Điện áp 380V hoặc 400V
Phù hợp với máy móc công suất lớn (trên 5kW)

Thiết bị đo công suất điện 1 pha – 3 pha chuyên dụng

Để đo công suất điện 1 pha và 3 pha thì có khá nhiều thiết bị có thể đáp ứng. Trong đó chúng ta cần phân biệt rõ giữa bộ chuyển đổi công suất điện và đồng hồ đo công suất điện năng.

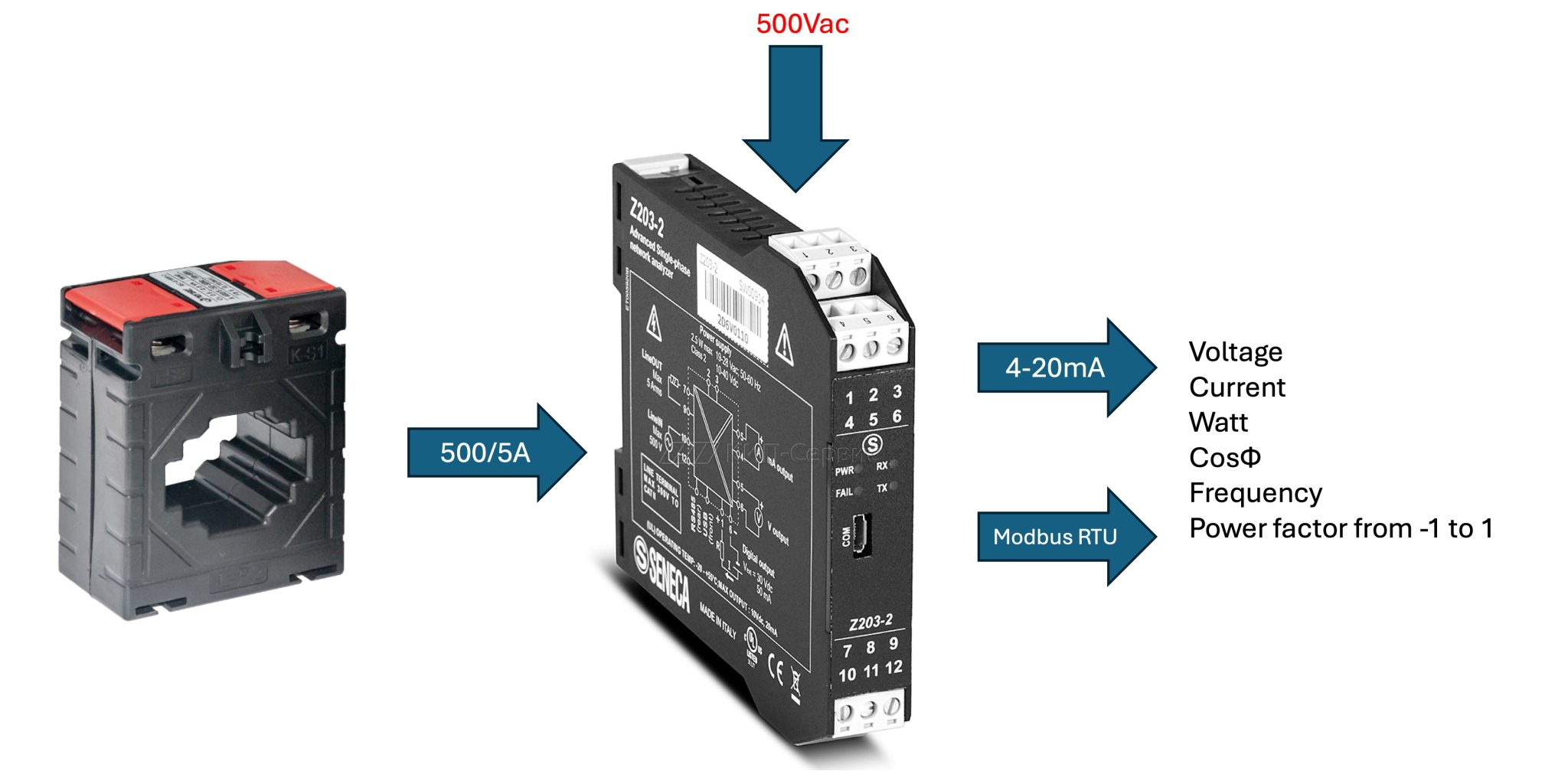

Z203-2: Bộ chuyển đổi công suất 1 pha

Z203-2 là bộ chuyển đổi công suất 1 pha, thiết kế gắn DIN rail, hoàn hảo cho tủ điện có không gian hạn chế. Với anh em lắp tủ điện, Z203-2 mang lại sự tiện lợi, dễ tích hợp, và hiệu quả cao.

Chức năng của Z203-2

Đo đa thông số: Công suất tác dụng (P), phản kháng (Q), biểu kiến (S), cos phi, dòng, áp, tần số, và năng lượng (kWh).
Đầu vào: Dòng từ CT (1A/5A), điện áp ≤300V AC.
Đầu ra: 4-20mA, 0-10V, Modbus RTU, và Digital Output (đếm kWh).
Độ chính xác: ≤0.2% FS.
Nguồn cấp: 10-40Vdc hoặc 19-28Vac.
Kích thước: 17.5 x 100 x 112 mm (DIN rail).
Nhiệt độ hoạt động: -20°C đến +65°C.

Công dụng trong tủ điện

Giám sát tải nhỏ: Đo công suất của điều hòa, chiếu sáng, hoặc tủ nguồn trong trạm BTS, giúp anh em phát hiện sự cố nhanh chóng.
Tích hợp vào hệ thống: Xuất tín hiệu 4-20mA hoặc Modbus RTU, kết nối dễ với PLC/SCADA, hỗ trợ giám sát từ xa qua mạng 4G/5G.
Đếm năng lượng: Digital Output đếm kWh, giúp khách hàng theo dõi tiêu thụ điện chính xác.
Bảo vệ tủ điện: Cách ly galvanic 1.5kV (3-way: Power/Input/Output) giảm nhiễu, bảo vệ PLC khỏi xung điện hoặc ground loop.

Cách sử dụng Z203-2

Đấu nối:

Kết nối cảm biến dòng (CT 1A/5A) vào cổng 7 – 9.
Kết nối điện áp (L-N, ≤300V) vào cổng 10 – 12.
Đầu ra 4-20mA tại 4 – 5, 0-10V tại 5 – 6 hoặc Modbus RTU đấu vào PLC/SCADA thông qua phụ kiện DINAL2-17.5 acce
Cấp nguồn 24Vdc (hoặc 19-28Vac) vào cổng P1-P2.

Cấu hình:

Dùng DIP switch để chọn đầu vào (1A/5A), đầu ra (4-20mA, 0-10V), và phạm vi đo (ví dụ: 0-2kW).
Hoặc sử dụng phần mềm Easy Setup (miễn phí) qua micro USB để tùy chỉnh cos phi, tần số, hoặc lọc nhiễu.

Vận hành:

Z203-2 tự tính công suất P=U×I×cos⁡ϕP = U \times I \times \cos\phiP = U x I x cosϕ , xuất tín hiệu 4-20mA (ví dụ: 0-2kW → 4-20mA).
Digital Output đếm kWh, gửi dữ liệu qua Modbus RTU đến hệ thống giám sát.

Ví dụ thực tế: Trong tủ điện trạm BTS, Z203-2 đo công suất điều hòa (220V, 10A, cos phi = 0.9 → P = 1.98kW), xuất tín hiệu 4-20mA để PLC điều khiển bật/tắt, giúp tiết kiệm năng lượng.

Vì sao anh em nên chọn Z203-2?

Tiết kiệm không gian: Chỉ 17.5mm chiều rộng, lý tưởng cho tủ điện nhỏ.
Dễ lắp đặt: Gắn DIN rail, đấu nối đơn giản với sơ đồ rõ ràng, tiết kiệm thời gian cho anh em.
Chi phí hợp lý: Giá tốt cho hệ thống 1 pha, không cần đầu tư thiết bị 3 pha đắt tiền.
Độ bền cao: Chịu nhiệt đến +65°C, hoạt động ổn định trong môi trường khắc nghiệt như trạm BTS ngoài trời.

S711: Đồng hồ đo công suất 1 pha – 3 pha

Đồng hồ đo công suất 1 pha 3 pha S711EROG

S711 (như S711EROG) là đồng hồ đo công suất đa năng, hỗ trợ cả 1 pha và 3 pha, tích hợp màn hình LCD và giao tiếp tiên tiến. Với anh em lắp tủ điện cho hệ thống lớn, S711 là lựa chọn mạnh mẽ, trực quan, và hiện đại.

Chức năng của S711

Đo đa thông số: Công suất (P, Q, S), cos phi, dòng, áp, tần số, THD (biến dạng hài), năng lượng (kWh, 2 chiều), và 4 góc phần tư.
Đầu vào: Dòng từ CT (1A/5A) hoặc cuộn Rogowski, điện áp ≤600V AC.
Đầu ra: 4-20mA, 0-10V, Modbus RTU/TCP-IP, Digital Output.
Độ chính xác: Áp 0.2%, dòng 0.4%, công suất Class 1 (IEC/EN 62053-21).
Hiển thị: LCD 43x29mm, 3 dòng, 4 chữ số.
Nguồn cấp: 85-265Vac (hoặc tự cấp nguồn).
Kích thước: 96 x 96 x 39 mm (lắp mặt tủ).
Nhiệt độ hoạt động: -20°C đến +60°C.

Các phiên bản của S711

S711B6MOD: với CT đầu vào là 0-5A, ngõ ra Modbus RTU
S711E6ETH: với CT đầu vào là 0-5A, ngõ ra Modbus TCP-IP – Ethernet
711E6MODAO: với CT đầu vào là 0-5A, ngõ ra Modbus TCP-IP – Ethernet và analog 4-20mA

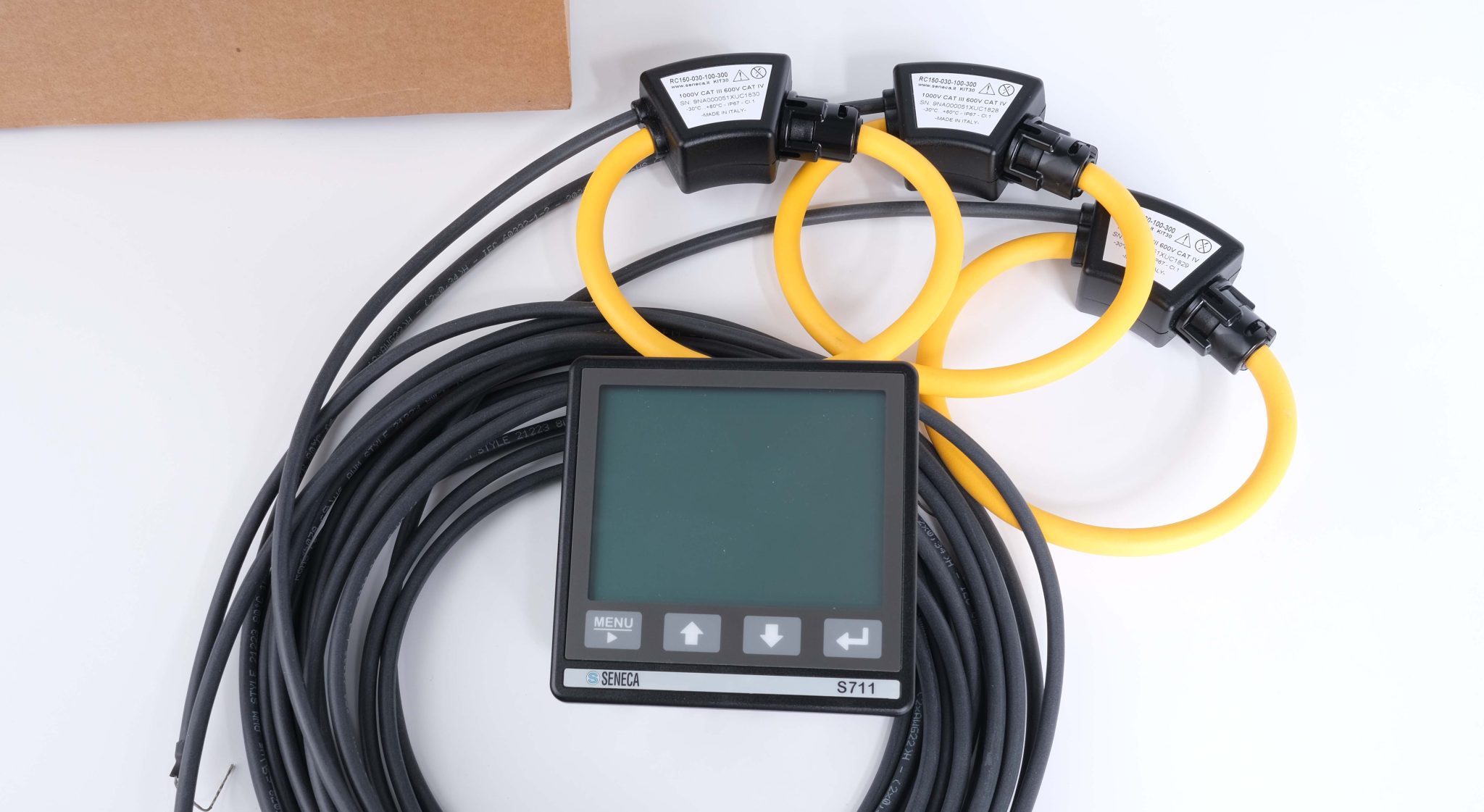

S711EROGMOD30: với CT đầu vào là 3 Rogowski L=30cm D=9,5cm, ngõ ra Modbus RTU
S711EROGETH30: với CT đầu vào là 3 Rogowski L=30cm D=9,5cm, ngõ ra Modbus TCP-IP – Ethernet
Và các phiên bản khác.

Với cuộn CT Rogowski của Seneca sẽ có độ chính xác cao & đo max 500 – 4000 – 20.000A & có thể tùy chỉnh được độ phân giải ngay trên màn hình S711 Series.

Công dụng trong tủ điện

Giám sát hệ thống lớn: Đo công suất 3 pha cho tủ nguồn chính trong nhà máy, trạm BTS, hoặc lưới điện, đảm bảo vận hành ổn định.
Hiển thị trực quan: Màn hình LCD cho phép anh em kiểm tra công suất, cos phi, hoặc kWh ngay tại tủ, không cần PLC.
Giao tiếp hiện đại: Modbus TCP-IP (Ethernet) tích hợp với SCADA/IoT, lý tưởng cho công nghiệp 4.0.
Phân tích nâng cao: Đo THD và năng lượng 2 chiều (thu/phát), hữu ích cho hệ thống năng lượng mặt trời hoặc lưới điện.

Cách sử dụng S711

Đấu nối:

Kết nối CT (1A/5A) hoặc cuộn Rogowski vào cổng dòng (L1, L2, L3).
Kết nối điện áp (L1, L2, L3, N, ≤600V) vào cổng áp.
Đầu ra 4-20mA hoặc Modbus TCP-IP đấu vào PLC/SCADA.
Cấp nguồn 85-265Vac (hoặc dùng nguồn từ mạch đo).

Cấu hình:

Dùng 4 nút nhấn trên S711 để chọn thông số hiển thị (P, Q, cos phi, kWh).
Cấu hình Modbus RTU/TCP-IP qua giao diện để đọc dữ liệu từ xa.

Vận hành:

S711 tự tính công suất 1 pha và 3 pha
Hiển thị trên LCD hoặc xuất qua Modbus/4-20mA.

Ví dụ thực tế: Trong tủ điện nhà máy, S711 đo công suất 3 pha (400V, 50A/pha, cos phi = 0.85 → P ≈ 29.4kW), xuất dữ liệu qua Modbus TCP-IP để giám sát qua mạng.

Vì sao anh em nên chọn S711?

Linh hoạt: Đo cả 1 pha và 3 pha, phù hợp mọi loại tủ điện.
Trực quan: LCD giúp anh em kiểm tra nhanh tại chỗ, tiết kiệm thời gian.
Hiện đại: Modbus TCP-IP hỗ trợ giám sát từ xa, lý tưởng cho công nghiệp 4.0.
Độ bền: Chịu điện áp cao (≤600V), phù hợp hệ thống công nghiệp lớn.

So sánh Z203-2 và S711

Tiêu chí	Z203-2 (1 pha)	S711 (3 pha)
Ứng dụng	Hộ gia đình, văn phòng	Công nghiệp, nhà máy
Độ phức tạp	Đơn giản	Chuyên nghiệp
Giá thành	Thấp	Cao hơn
Chức năng	Cơ bản	Đầy đủ, nâng cao

Lời khuyên chọn thiết bị

Chọn Z203-2 khi:

Hệ thống điện 1 pha
Thích hợp lắp tủ điện trên DIN Rail không cần hiển thị.
Yêu cầu đo lường cơ bản truyền về PLC qua 4-20mA và Modbus RTU

Chọn S711 khi:

Hệ thống điện 3 pha – 1 pha
Cần theo dõi chi tiết và phân tích dữ liệu bằng modbus RTU và TCP-IP
Quản lý nhiều thiết bị điện công nghiệp

Việc lựa chọn đúng thiết bị đo công suất điện sẽ giúp bạn kiểm soát tốt hệ thống điện, tiết kiệm năng lượng và đảm bảo an toàn trong sử dụng.

Anh em có thắc mắc hay cần thêm dữ liệu về cách đo công suất điện 1 pha – 3 pha trong công nghiệp nữa hay không. Liên hệ với mình nếu gặp khó khăn nhé.

Xem thêm: đồng hồ đo công suất điện năng

Chúc anh em thành công!
