PID Controller là gì? Nguyên lý, thuật toán và ứng dụng trong công nghiệp

PID controller là gì? Đây là câu hỏi rất phổ biến đối với kỹ sư mới bắt đầu làm việc với hệ thống tự động hóa hoặc điều khiển nhiệt độ trong công nghiệp. PID là viết tắt của 3 khâu: Proportional (Tỉ lệ), Integral (Tích phân), và Derivative (Vi phân).

Đây là một cơ chế phản hồi vòng kín (closed-loop) được dùng để duy trì một giá trị mục tiêu (Setpoint – SP) ổn định bất chấp các tác động nhiễu từ môi trường.

Ví dụ dễ hiểu: Bạn đang muốn nấu nước và muốn giữ nhiệt độ luôn ở mức 80oC . PID chính là bộ điều khiển bên trong thiết bị gia nhiệt: nó tính toán xem khi nào tăng công suất, khi nào giảm công suất gia nhiệt. Sao cho nước trong bình chứa luôn luôn giữ ở mức cài đặt là 80oC.

Trong thực tế sản xuất, rất nhiều quá trình cần giữ ổn định một đại lượng như:

• nhiệt độ lò
• áp suất đường ống
• tốc độ động cơ
• lưu lượng chất lỏng

Nếu hệ thống chỉ bật/tắt đơn giản (On/Off) thì giá trị đo thường dao động mạnh quanh giá trị đặt. Vì vậy các hệ thống công nghiệp hiện đại sử dụng PID controller để điều khiển quá trình một cách nhanh – ổn định – chính xác.

PID hiện nay được tích hợp trong:

• bộ điều khiển nhiệt độ
• PLC
• biến tần
• hệ thống HVAC
• hệ thống điều khiển quá trình

Bài viết này sẽ giúp bạn hiểu PID controller là gì từ nguyên lý cơ bản đến ứng dụng thực tế trong nhà máy.

PID controller là gì?

PID controller là một thuật toán điều khiển vòng kín (closed-loop control) được sử dụng để giữ giá trị của một quá trình (process variable) bám sát giá trị đặt trước (setpoint).

Ví dụ:

Một lò gia nhiệt cần duy trì 200°C.

• Nếu nhiệt độ thấp hơn → hệ thống tăng công suất gia nhiệt
• Nếu nhiệt độ cao hơn → hệ thống giảm công suất

PID controller sẽ liên tục điều chỉnh công suất để nhiệt độ ổn định tại 200°C.

Điểm mạnh của PID là:

• phản ứng nhanh khi có sai lệch
• giảm dao động hệ thống
• đạt độ ổn định cao

Vì vậy PID trở thành thuật toán điều khiển phổ biến nhất trong công nghiệp.

Trong bất kỳ hệ thống điều khiển PID nào, cảm biến đo lường luôn đóng vai trò cực kỳ quan trọng. Bộ điều khiển PID chỉ có thể hoạt động chính xác khi giá trị quá trình (PV) được đo đúng và phản hồi liên tục về controller.

Ví dụ trong hệ thống điều khiển nhiệt độ, cảm biến như Pt100 hoặc thermocouple sẽ đo nhiệt độ thực tế của lò và gửi tín hiệu về bộ điều khiển để tính toán sai lệch so với giá trị đặt (setpoint).

Nếu bạn chưa rõ các loại cảm biến này hoạt động như thế nào, bạn có thể tham khảo bài viết chi tiết:
👉 https://huphaco.vn/cam-bien-nhiet-do-la-gi/

Bài viết này giải thích rõ nguyên lý hoạt động, các loại cảm biến nhiệt độ phổ biến và cách lựa chọn trong công nghiệp.

Cấu trúc vòng điều khiển PID

Trong thực tế, PID luôn hoạt động trong vòng điều khiển kín (closed loop).

Một hệ thống PID cơ bản gồm các thành phần sau:

SP – Setpoint
Giá trị đặt trước mong muốn.

PV – Process Value
Giá trị thực tế đo được từ cảm biến.

Controller
Bộ điều khiển PID tính toán tín hiệu điều khiển.

Actuator
Thiết bị tác động như SSR, valve, biến tần.

Process
Quá trình vật lý cần điều khiển.

Ví dụ hệ thống điều khiển nhiệt độ lò:

Setpoint
→ PID controller
→ SSR / power controller
→ Heater
→ Nhiệt độ lò
→ Cảm biến Pt100
→ Feedback về PID

Chu trình này lặp lại liên tục với chu kỳ vài mili-giây đến vài giây.

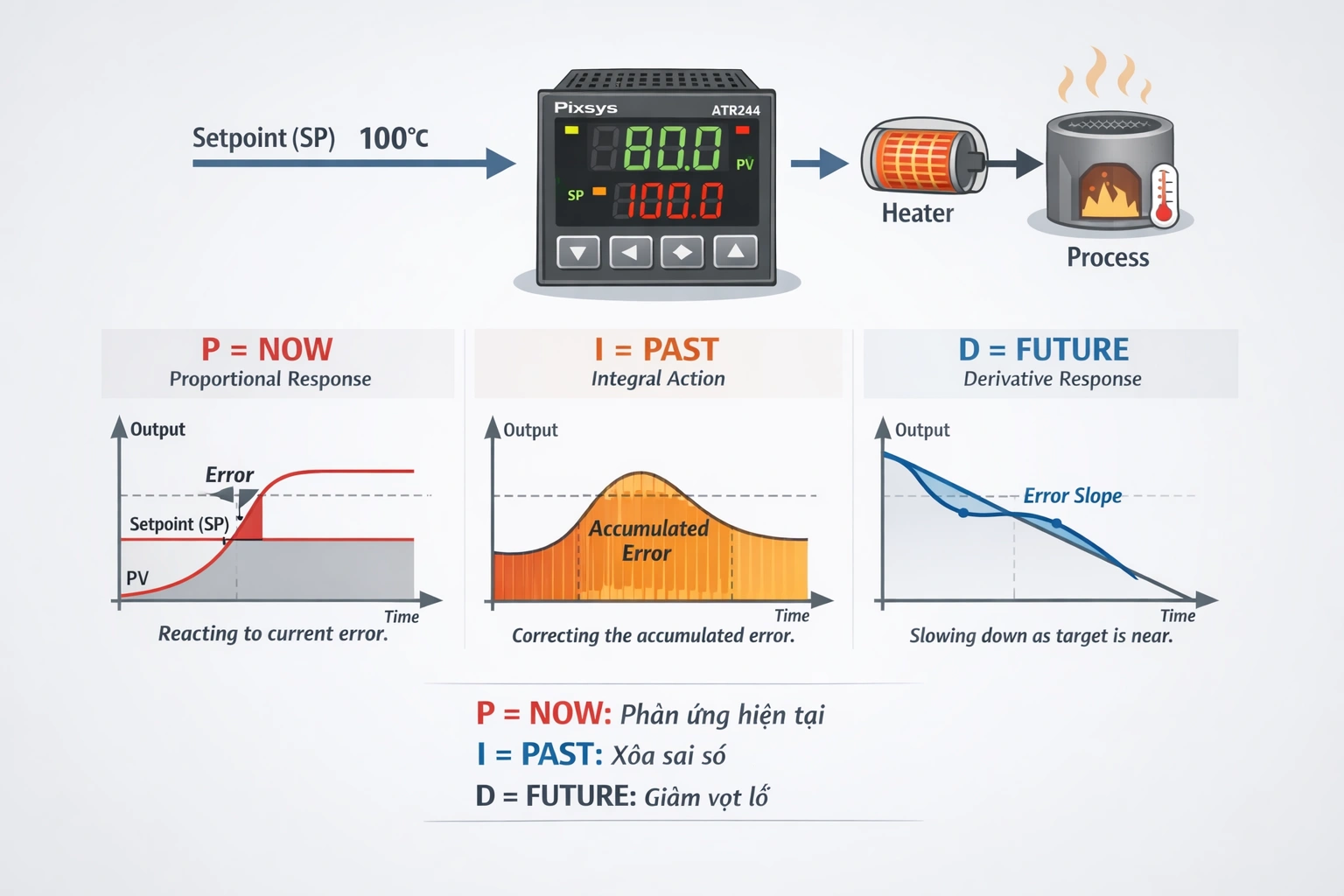

Thuật toán PID hoạt động như thế nào?

Thuật toán này tính toán sai số $e(t)$ (sự chênh lệch giữa giá trị mong muốn và giá trị thực tế). PID là viết tắt của ba thành phần điều khiển:

• P – Proportional
• I – Integral
• D – Derivative

Mỗi thành phần xử lý sai lệch theo một cách khác nhau.

Thành phần P – Proportional (tỷ lệ) của PID

Thành phần P phản ứng trực tiếp theo sai lệch giữa giá trị đặt và giá trị đo. Khâu này tạo ra tín hiệu điều chỉnh tỉ lệ thuận với sai số hiện tại.

• Đặc điểm: Sai số càng lớn, điều chỉnh càng mạnh.

• Hạn chế: Nếu chỉ dùng P, hệ thống thường không bao giờ đạt được chính xác giá trị mong muốn (luôn tồn tại một khoảng lệch gọi là sai số xác lập).

Ví dụ:

Nếu nhiệt độ đặt là 200°C
nhưng nhiệt độ thực tế chỉ 180°C

→ sai lệch = 20°C

Khi đó controller sẽ tăng công suất theo tỷ lệ với sai lệch này.

Ưu điểm:

• phản ứng rất nhanh

Nhược điểm:

• thường vẫn còn sai số ổn định (steady-state error).

Thành phần I – Integral (tích phân) của PID – Quá khứ

Thành phần I xử lý sai lệch tích lũy theo thời gian. Nói cách khác khâu này cộng dồn các sai số trong quá khứ theo thời gian.

• Tác dụng: Nó sẽ “ép” hệ thống phải triệt tiêu hoàn toàn sai số xác lập mà khâu P để lại.

• Hạn chế: Nếu đặt thông số I quá mạnh, hệ thống dễ bị dao động quá mức (vọt lố).

Nếu hệ thống luôn thấp hơn setpoint một chút, thành phần I sẽ:

• tích lũy sai lệch
• tăng output dần dần

Nhờ đó hệ thống có thể loại bỏ hoàn toàn sai số còn dư.

Thành phần D – Derivative (vi phân) của PID – Tương lai

Thành phần D phản ứng theo tốc độ thay đổi của sai lệch. Khâu này dự đoán xu hướng của sai số dựa trên tốc độ thay đổi của nó.

• Tác dụng: Nó đóng vai trò như một “chiếc phanh”, giúp làm giảm tốc độ điều chỉnh khi hệ thống sắp đạt đến đích, từ đó giảm vọt lố và tăng độ ổn định.

• Hạn chế: Rất nhạy cảm với nhiễu tín hiệu.

Nếu nhiệt độ đang tăng quá nhanh, thành phần D sẽ:

• giảm tín hiệu điều khiển
• tránh vượt quá setpoint

Nhờ vậy PID có thể giảm dao động và overshoot. Tới đây anh em đã hiểu PID controller là gì rồi đúng không?

Tại sao PID lại quan trọng?

Nếu không có PID, bạn chỉ có thể điều khiển kiểu On/Off (Bật/Tắt). Giống như việc bạn đun nước: cứ dưới 100°C thì bật điện, trên 100°C thì tắt. Kết quả là nhiệt độ sẽ bị dao động liên tục (lúc lên 105°C, lúc xuống 95°C) và không bao giờ ổn định. PID giúp nhiệt độ “đậu” chính xác tại 100°C một cách êm ái.

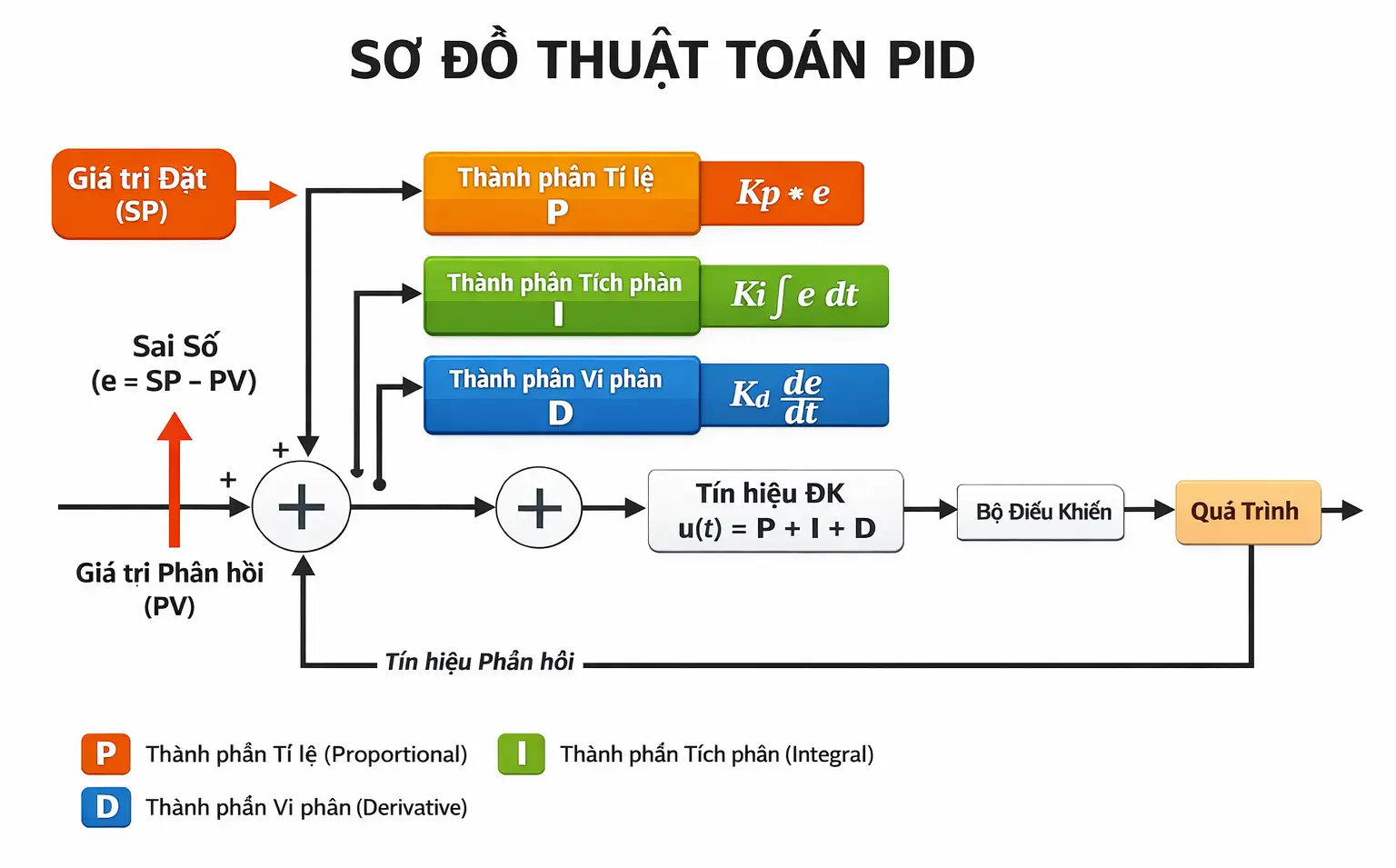

Công thức điều khiển PID

\(u(t) = K_p\,e(t) + K_i \int_0^t e(\tau)\,d\tau + K_d \frac{de(t)}{dt}\)

Trong đó:

• u(t) là tín hiệu điều khiển đầu ra
• e(t) là sai lệch giữa setpoint và giá trị đo
• Kp là hệ số tỷ lệ
• Ki là hệ số tích phân
• Kd là hệ số vi phân

Việc lựa chọn các hệ số này gọi là PID tuning.

Cách thức hoạt động trong thực tế

Giả sử bạn dùng cảm biến trong hình để điều khiển một lò sấy ở 100°C:

1.Cảm biến (Input): Đo nhiệt độ thực tế gửi về bộ điều khiển.

2.Tính toán (PID): Bộ điều khiển so sánh nhiệt độ thực với 100°C.

• Nếu nhiệt độ là 20°C (sai số lớn): Khâu P đẩy công suất thanh nhiệt lên cực đại.
• Khi nhiệt độ đạt 95°C: Khâu D thấy tốc độ tăng nhiệt quá nhanh nên sẽ “hãm” lại.
• Khi nhiệt độ đứng yên ở 99°C: Khâu I sẽ nhận ra sự thiếu hụt 1°C kéo dài và tăng dần công suất để đạt đúng 100°C.

3.Cơ cấu chấp hành (Output): Điều khiển Relay, SSR, van điều khiển để gia nhiệt hoặc giảm nhiệt.

Ví dụ điều khiển PID trong hệ thống nhiệt độ

Một ứng dụng điển hình của PID là điều khiển nhiệt độ lò gia nhiệt.

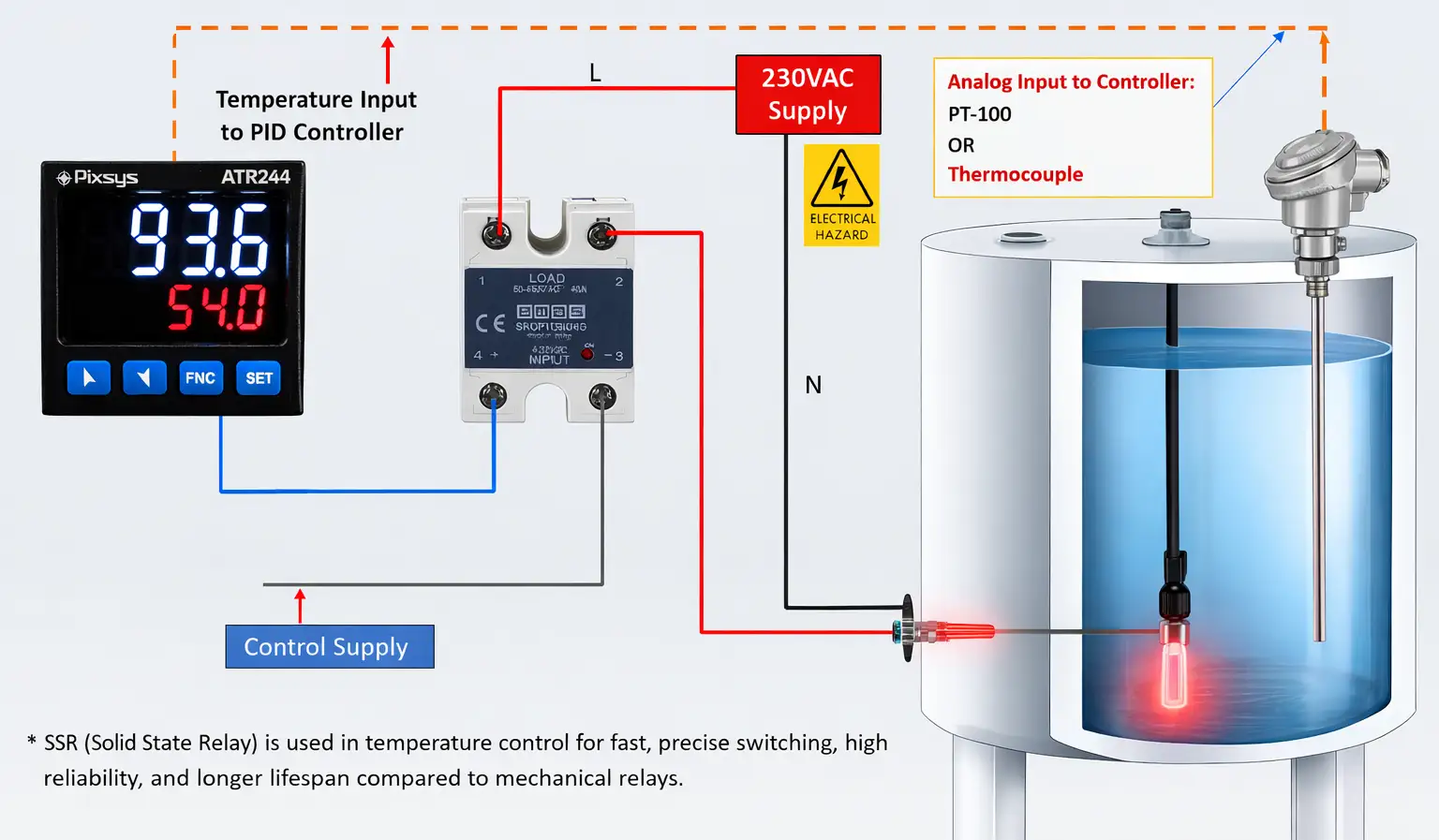

Cấu trúc hệ thống thường gồm:

Cảm biến nhiệt độ Pt100
→ bộ điều khiển nhiệt độ PID
→ SSR hoặc power controller
→ điện trở gia nhiệt

Bộ điều khiển PID sẽ điều chỉnh công suất heater để nhiệt độ luôn ổn định tại giá trị đặt.

Các hệ thống phổ biến sử dụng PID:

• lò sấy công nghiệp
• máy ép nhựa
• lò nung
• hệ thống HVAC
• dây chuyền thực phẩm

So sánh điều khiển On/Off và PID

Tiêu chí	On/Off control	PID control
Nguyên lý	bật/tắt	điều chỉnh liên tục
Dao động	lớn	nhỏ
Độ ổn định	thấp	cao
Độ chính xác	thấp	cao
Ứng dụng	thermostat	công nghiệp

Ví dụ với thermostat On/Off:

Nhiệt độ có thể dao động:

195°C → 205°C → 195°C

Trong khi PID có thể giữ ổn định quanh:

199.8°C → 200.2°C

Cách chỉnh tham số PID (PID tuning)

Để PID hoạt động hiệu quả, cần chọn đúng các tham số:

• Kp – Proportional gain
• Ki – Integral gain
• Kd – Derivative gain

Một số phương pháp tuning phổ biến:

Ziegler–Nichols

Phương pháp cổ điển dùng trong nghiên cứu điều khiển.

Auto tuning

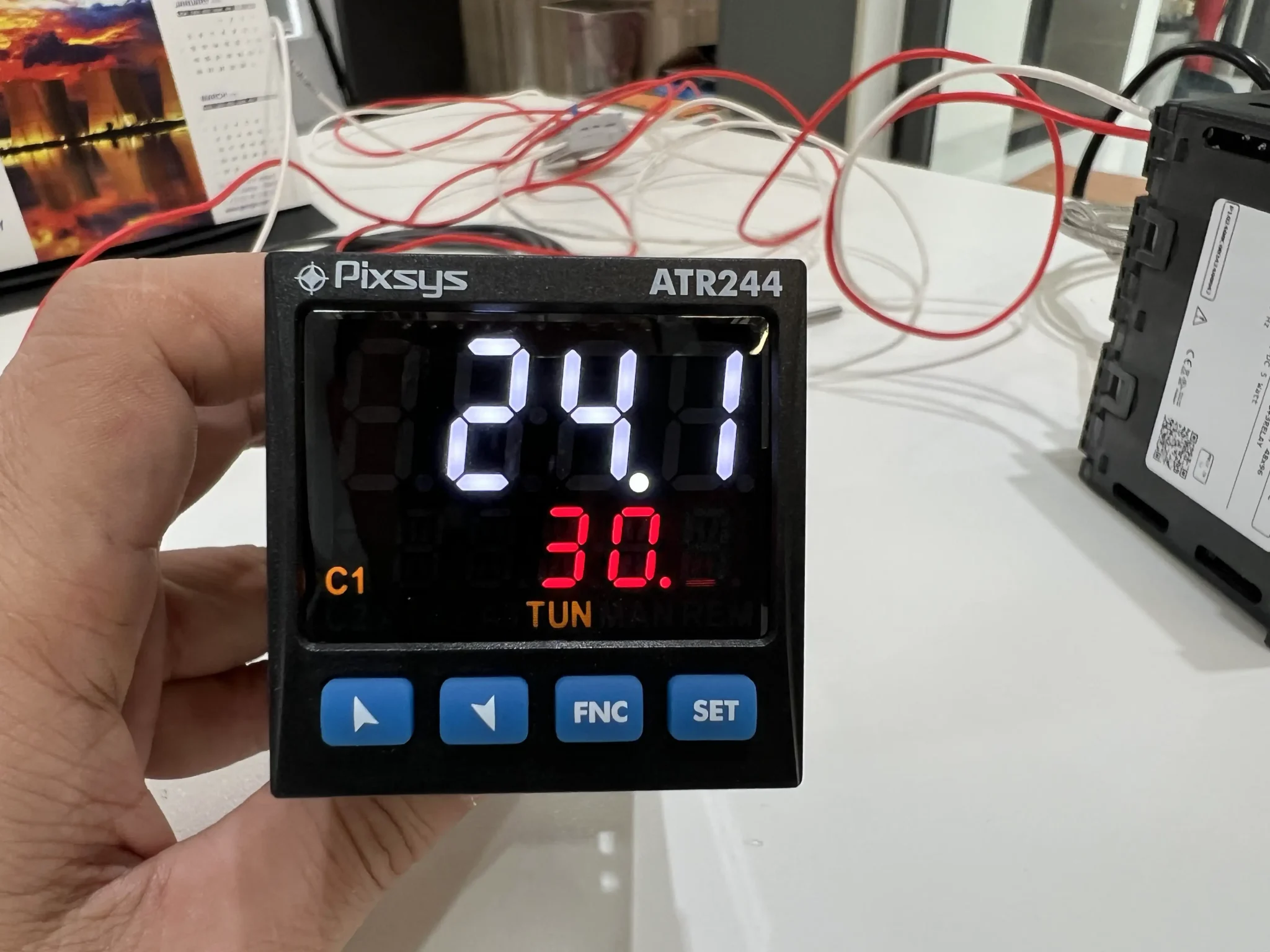

Nhiều bộ điều khiển PID hiện đại có chức năng auto-tuning tự động tối ưu tham số. Tất cả các bộ điều khiển PID của Pixsys như: ATR124-ABC, ATR144-ABC, ATR244-12ABC, ATR444-13ABC … đều có chức năng tự động Tuning, tự lấy mẫu và điều khiển.

Manual tuning

Kỹ sư điều khiển chỉnh tham số dựa trên phản ứng hệ thống. Sau khi các bộ điều khiển tự dò được tham số nhưng chưa tối ưu và sát với thực tế. Các kỹ sư cần điều chỉnh các thông số cho phù hợp.

Ứng dụng PID trong công nghiệp

PID được sử dụng trong rất nhiều hệ thống tự động hóa.

Điều khiển nhiệt độ

• lò nhiệt
• lò sấy
• máy ép nhựa
• hệ thống HVAC

Điều khiển áp suất

• hệ thống hơi
• nồi hơi
• máy nén khí

Điều khiển tốc độ

• motor
• servo drive

Điều khiển lưu lượng

• hệ thống bơm
• van điều khiển

Bộ điều khiển PID trong PLC và thiết bị công nghiệp

Ngày nay PID có thể được triển khai dưới nhiều dạng:

PID trong PLC

PLC Siemens, Schneider, Mitsubishi đều có block PID.

PID controller độc lập

Các bộ điều khiển nhiệt độ chuyên dụng.

Ví dụ:

• Pixsys ATR244
• Pixsys ATR144
• Pixsys DRR series

Các thiết bị này thường tích hợp:

• PID auto tuning
• nhiều loại input sensor
• output SSR hoặc analog

Khi nào nên dùng bộ điều khiển PID?

PID đặc biệt hiệu quả trong các hệ thống:

• có quán tính nhiệt lớn
• cần độ ổn định cao
• yêu cầu độ chính xác tốt

Ví dụ:

• lò sấy công nghiệp
• lò nung kim loại
• hệ thống HVAC
• máy ép nhựa

Kết luận về bộ điều khiển PID

PID controller là thuật toán điều khiển nền tảng của tự động hóa công nghiệp.

Nhờ khả năng phản ứng nhanh – ổn định – chính xác, PID được sử dụng rộng rãi trong:

• điều khiển nhiệt độ
• điều khiển áp suất
• điều khiển tốc độ
• điều khiển lưu lượng

Hiểu rõ nguyên lý PID sẽ giúp kỹ sư lựa chọn đúng bộ điều khiển và tham số điều khiển phù hợp với hệ thống.
