Cách đấu PT100 3 dây là kỹ năng cơ bản nhưng cực kỳ quan trọng đối với dân kỹ thuật điện tử công nghiệp. Việc đấu nối đúng không chỉ giúp kết quả đo chính xác mà còn bảo vệ thiết bị điều khiển khỏi các sự cố không đáng có. Bài viết này sẽ hướng dẫn bạn từ cách nhận biết màu dây đến sơ đồ đấu nối thực tế.

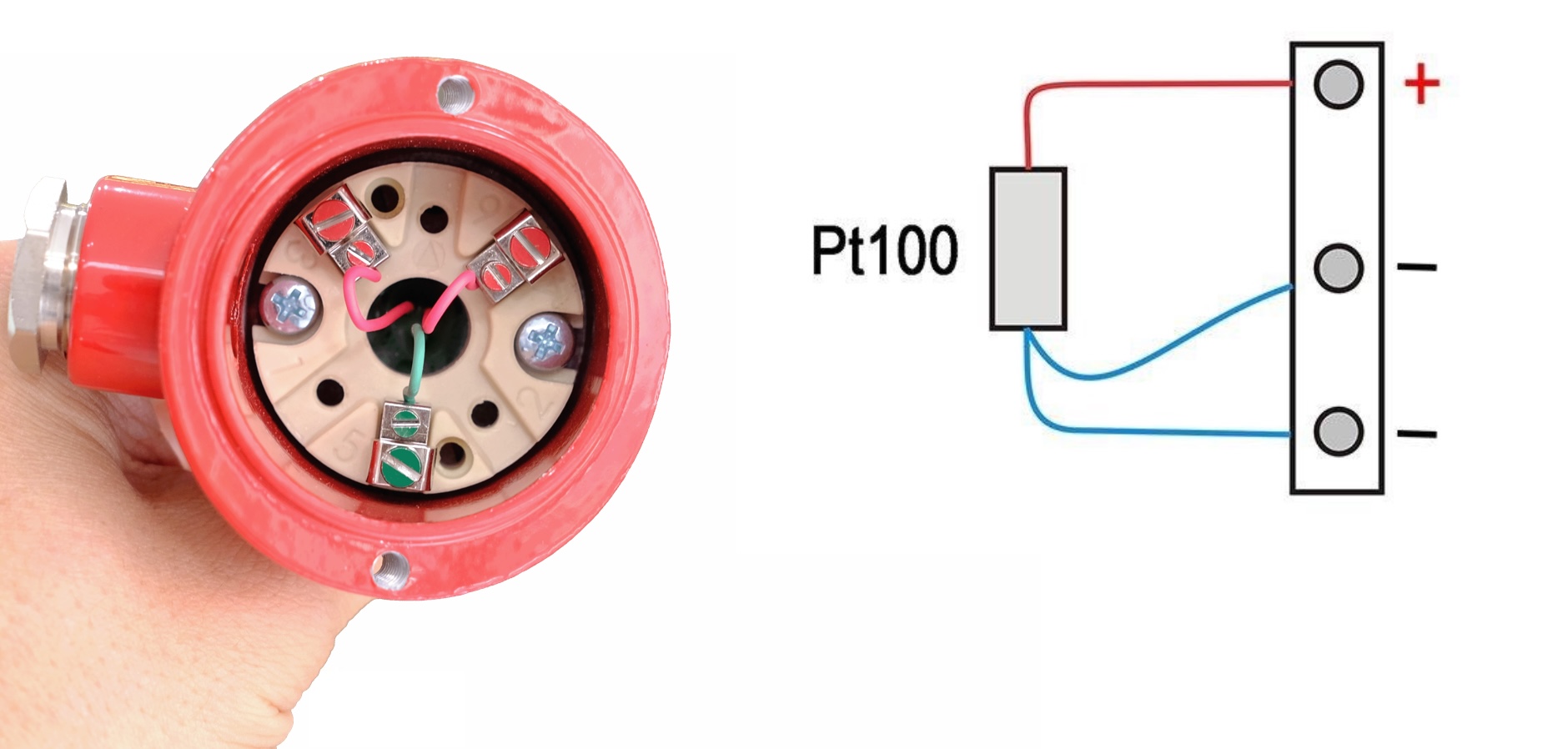

Quy tắc đấu dây cảm biến nhiệt độ Pt100 3 dây

Nội Dung Chính

Cấu tạo và nguyên lý màu dây của PT100 3 dây

Quy ước màu dây của cảm biến Pt100 3 dây

Dù là loại cảm biến nhiệt độ PT100 loại que với dây đi kèm hay cảm biến Pt100 loại đầu Head mounted thì đều có chung một quy ước.

Quy ước màu dây phổ biến: 1 dây đỏ (A) và 2 dây trắng (B, B’) hoặc 2 dây đỏ (B, B’) và một dây trắng (A). Mình thì thường thấy các loại cảm biến nhiệt độ Pt100 của Châu Âu như Ý, Đức, Pháp thường có 2 dây màu đỏ + 1 dây màu trắng.

Tại sao có 3 dây?

Pt100 có 3 dây để bù điện trở của dây dẫn, giúp phép đo nhiệt độ chính xác hơn.

Trong cảm biến Pt100, thiết bị đo (PLC, module RTD, transmitter) thực chất đo điện trở của cảm biến. Tuy nhiên, dây dẫn cũng có điện trở, nên nếu dùng 2 dây thì điện trở dây sẽ cộng vào giá trị đo và gây sai số.

Với Pt100 3 dây, hai dây được nối vào cùng một đầu cảm biến. Module đo sẽ so sánh điện trở của hai dây này và tự động bù điện trở dây dẫn, nhờ đó giá trị đo gần đúng với điện trở thực của Pt100.

Cách xác định chân PT100 3 dây bằng đồng hồ vạn năng (VOM)

Bước 1: Chỉnh đồng hồ về thang đo Ohm. VOM nào cũng được
Bước 2: Đo từng cặp dây.
Cặp dây có điện trở 0 ohm (thường là 2 dây trắng): Đây là hai đầu chung một cực.
Cặp dây có điện trở 108-111 ohm (ở nhiệt độ phòng): Một dây là đỏ, một dây là trắng.

Anh em có thể tra điện trở PT100 tương ứng với nhiệt độ chính xác: https://huphaco.vn/bang-tra-nhiet-do-pt100/

Như hình ảnh thì điện trở đo được là 110,8 ohm tương ứng với nhiệt độ phòng là 28oC.

Cách đấu Pt100 3 dây vào bộ hiển thị nhiệt độ – transmitter

Bất kỳ loại cảm biến nhiệt độ PT100 3 dây nào cũng sẽ có ký hiệu 2 dây cùng màu và 1 dây khác màu. Như cảm biến nhiệt độ PT100 của Pixsys – Italy sẽ có ký hiệu: 2 dây đỏ + 1 dây xanh ( khác màu ).

Cách đấu Pt100 3 dây vào bộ hiển thị nhiệt độ hay bộ chuyển đổi tín hiệu nhiệt độ như sau.

Cách đấu Pt100 3 dây vào bộ hiển thị nhiệt độ – bộ điều khiển nhiệt độ

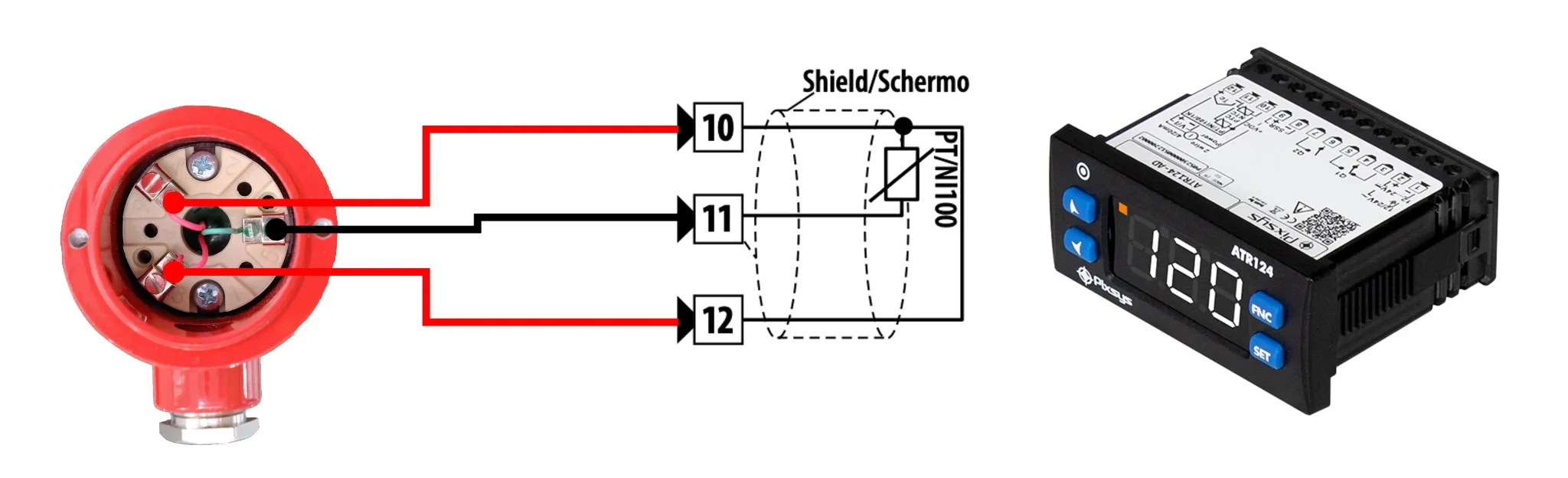

Cách đấu Pt100 3 dây với bộ điều khiển nhiệt độ ATR124-ABC

Để đấu dây cảm biến nhiệt độ Pt100 chính xác vào bộ hiển thị nhiệt độ hay bộ điều khiển. Anh xem cần xem tài liệu cách đấu nối của bộ hiển thị nhiệt độ.

Đối vói Pt100 sẽ có ký hiệu 2 dây cùng màu cho 1 đầu dây và 1 dây khác màu cho đầu còn lại. Vd: chân 10 + 12 là 2 dây cùng màu và 11 là dây khác màu của bộ điều khiển nhiệt độ ATR124-ABC.

Khi đó chúng ta đấu dây cho cảm biến nhiệt độ PT100 3 dây như sau:

2 dây màu đỏ vào chân 10-12, không phân biệt dây nào vào chân nào
1 dây màu xanh còn lại vào chân 11

Như vậy, đối với bất kỳ cảm biến nhiệt độ PT100 3 dây nào, anh em chỉ cần phân biệt 2 dây cùng màu và 1 dây khác màu. Sau đó tìm sơ đồ đấu nối của bộ hiển thị nhiệt độ và đấu đúng như vậy là xong.

Cách đấu cảm biến Pt100 vào bộ chuyển đổi tín hiệu nhiệt độ

Cách đấu dây cảm biến nhiệt độ PT100 với bộ chuyển đổi nhiệt độ

Đối với bộ chuyển đổi tín hiệu nhiệt độ PT100 cũng sẽ có cách đấu tương tư như đấu với màn hình hiển thị nhiệt độ. Chúng ta chỉ cần lưu ý rằng mỗi hãng sẽ có cách đấu dây cảm biến nhiệt độ PT100 khác nhau nhưng đều chung một quy tắc.

Cách đấu biến cảm biến PT100 3 dây thành cảm biến nhiệt độ PT100 4-20mA

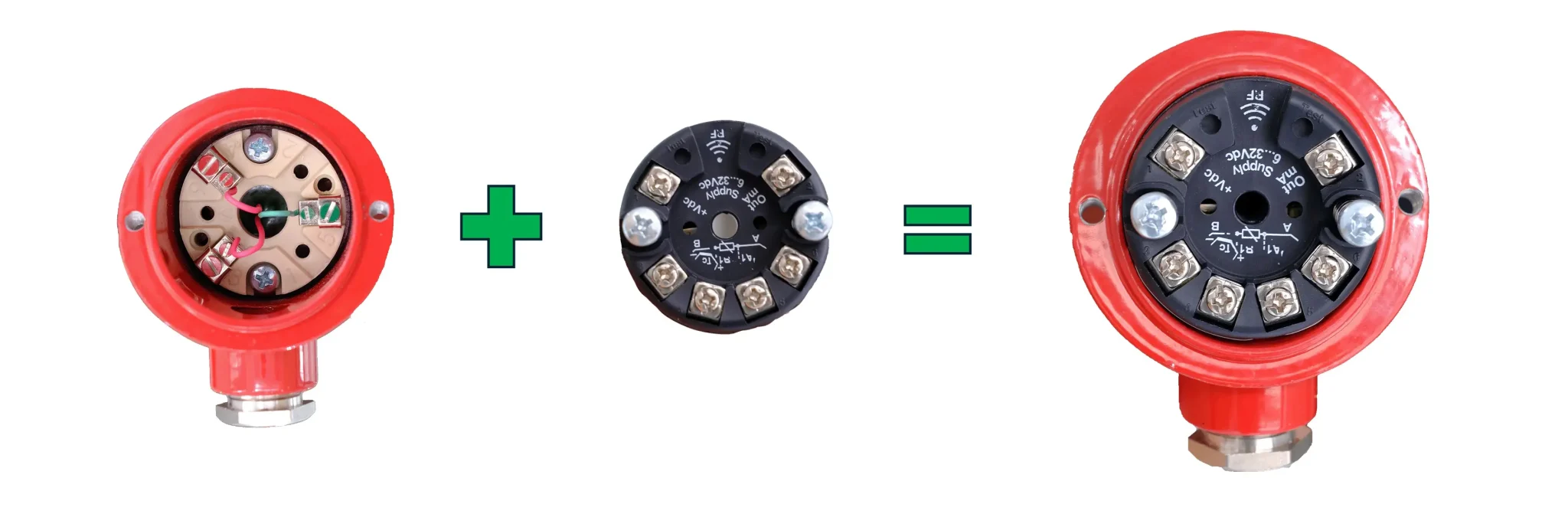

Cảm biến nhiệt độ 4-20mA thực chất là cảm biến nhiệt độ & bộ chuyển đổi tín hiệu nhiệt độ bên trong

Cảm biến nhiệt độ PT100 4-20mA thực chất là một cảm biến nhiệt độ PT100 3 dây kết hợp với bộ chuyển đổi tín hiệu nhiệt độ.

Khi đó:

Cảm biến nhiệt độ PT100
Bộ chuyển đổi tín hiệu nhiệt độ

Kết hợp sẽ thành cảm biến nhiệt độ 4-20mA. Khi có bộ chuyển đổi nhiệt độ có gì khác biệt:

Tín hiệu được cài đặt chuẩn thành 4-20mA
4mA tương ứng Zero. Vd: 0oC
20mA tương ứng Span. Vd: 100oC
12mA tương ứng 50oC

Bạn có thể cài đặt bất kỳ dãi đo nào tương ứng 4-20mA ngõ ra. Tín hiệu truyền nhanh, mượt hơn rất nhiều so với tín hiệu điện trở của cảm biến Pt100.

Câu hỏi về: Cách đấu Pt100 3 dây

Cách đấu Pt100 3 dây

Pt100 3 dây có hai dây cùng màu (thường là đỏ) nối vào cùng một đầu cảm biến và một dây còn lại (thường là trắng) nối vào đầu còn lại. Hai dây cùng màu giúp module đo hoặc temperature transmitter so sánh điện trở dây dẫn và tự động bù sai số.

Tại sao cảm biến Pt100 lại có 3 dây?

Cảm biến Pt100 3 dây được thiết kế để bù điện trở dây dẫn. Khi dây dẫn dài, điện trở của dây có thể làm sai lệch kết quả đo. Cấu hình 3 dây cho phép thiết bị đo tự động loại bỏ ảnh hưởng của điện trở dây, giúp phép đo chính xác hơn so với Pt100 2 dây.

Có thể đấu Pt100 3 dây vào PLC trực tiếp không?

Có. Nhiều PLC công nghiệp như Siemens S7-1200, S7-1500, module RTD hoặc các bộ điều khiển nhiệt độ đều hỗ trợ kết nối trực tiếp cảm biến Pt100 3 dây. Trong trường hợp dây tín hiệu dài hoặc môi trường nhiễu, nên sử dụng thêm temperature transmitter 4-20mA để tăng độ ổn định tín hiệu.

Pt100 3 dây có chính xác hơn Pt100 2 dây không?

Có. Pt100 3 dây giúp giảm đáng kể sai số do điện trở dây dẫn gây ra. Trong hầu hết hệ thống đo nhiệt độ công nghiệp, Pt100 3 dây được sử dụng phổ biến hơn Pt100 2 dây vì đạt độ chính xác cao nhưng vẫn đơn giản trong lắp đặt.

Khi nào nên dùng Pt100 4 dây thay vì 3 dây?

Pt100 4 dây thường được dùng trong phòng thí nghiệm, hiệu chuẩn hoặc các hệ thống đo yêu cầu độ chính xác rất cao. Trong các ứng dụng công nghiệp thông thường, cấu hình Pt100 3 dây đã đủ chính xác và tiết kiệm chi phí lắp đặt.

Tìm hiểu thêm về cảm biến Pt100 3 dây

Trong thực tế, cấu hình Pt100 3 dây là loại được sử dụng phổ biến nhất trong các hệ thống đo nhiệt độ công nghiệp vì khả năng bù điện trở dây dẫn và đảm bảo độ chính xác tốt.

Nếu bạn muốn hiểu chi tiết hơn về cấu tạo, nguyên lý hoạt động và các loại cảm biến Pt100 3 dây đang được sử dụng trong nhà máy, bạn có thể tham khảo thêm bài viết:
