Biến dòng analog 4-20mA hay còn gọi là cảm biến dòng điện 4-20mA, được dùng để đo dòng điện xoay chiều và dòng điện một chiều trực tiếp mà không cần phải qua biến dòng CT dòng sơ cấp 0-5A.
Để đo được dòng điện chúng ta sử dụng biến dòng hay còn gọi là CT để cảm ứng dòng điện đi qua dây động lực. Đồng hồ đo ampe sẽ đọc giá trị từ biến dòng CT này để hiển thị tải đi qua dây dẩn điện.
Khi công nghệ phát triển, chúng ta không cần dùng loại biến dòng CT 0-5A nữa mà dùng biến dòng Analog. Chúng ta cùng tìm hiểu biến dòng Analog là gì nhé.

Biến dòng Analog

Biến dòng Analog là một cảm biến dòng điện AC hoặc DC cho ra tín hiệu dạng analog 4-20mA hoặc 0-10V hay dạng Modbus RTU. Chính vì thế biến dòng do lường còn được gọi là biến dòng Analog 4-20mA hoặc cảm biến dòng điện 4-20mA.

Ưu điểm của biến dòng Analog

• Đầu tiên là giá rẻ hơn so với biến dòng CT và bộ chuyển đổi khi muốn truyền về PLC
• Tín hiệu truyền về dạng Analog 4-20mA / 0-10V nên có thể hiển thị với nhiều bộ hiểu thị hoặc điều khiển khác nhau.
• Thiết kế nhỏ gọn so với biến dòng CT truyền thống
• Lắp được trên DIN Rail tủ điện làm tăng tính thẩm mỹ cho tủ điện công nghiệp
• Độ chính xác cao
• Đáp ứng nhanh
• Cài đặt được từng thang đo tương ứng với 4-20mA
• Có cả cho dòng điện AC và DC
• Có chức năng filter làm hệ thống không bị sốc khi khởi động hoặc mất nguồn đột ngột
• Dể sử dụng

Nhược điểm của biến dòng Analog

• Không có loại kẹp đối với dòng nhỏ hơn 300A
• Phải thay đổi đồng hồ Ampe cơ thành điện tử
• Dòng lớn nhất đối với biến dòng Analog là 300A

Thông số kỹ thuật của biến dòng analog 4-20ma T201

Biến dòng analog 4-20mA T201 của hãng Seneca / Italy thuộc series T dùng để  đo điện áp AC ( CT ) sang 4-20mA với nguồn Loop power. Chúng ta cùng xem các thông số kỹ thuật của T201 nhé.

• Dãy đo dòng điện : 5A , 10A , 15A , 20A , 25A ,30A ,35A, 40A . Cài đặt bẳng DIP Switch
• Tần số quét : 20 – 1000Hz
• Output : 4-20mA max load R = 600 ohm với hai terminal + / –
• Đường kính lỗ cho dây qua biến dòng là 12.3mm
• Nguồn cấp : 5-28V giữa hai terminal +/-
• Điện áp ra max 28mA
• Độ sai số: 0.1% đối với dòng điện nhỏ hơn 5A tại tần số 20-1000Hz và sai số 0.2% đối với dòng điện lớn hơn 5A tại 20-1000Hz.
• Thời gian đáp ứng 100ms … 2500ms lựa chọn tuỳ ý theo nhu cần qua DIP Switch
• Độ gợn sóng của tín hiệu nhỏ hơn 10uA rms @ 20mA / 50hz
• Tiêu thụ điện năng thấp tại 50mW
• Overvoltage tại 300V
• Nhiệt độ làm việc -20 … 70oC
• Độ ẩm làm việc 10 …90%
• Khối lượng : 47 g
• Kích thướt tiêu chuẩn : 41 x 44 x 26 mm

Cách chọn biến dòng CT

Biến dòng CT được chọn dựa vào công suất của tải và điện áp lưới. Công suất càng lớn thì dòng tải càng lớn. Biến dòng CT phải có giá trị lớn hơn dòng định mức.

Theo công thức tính công suất : P = U x I  x Cos P, chúng ta có thể coi như cos P là 1 cho để tính.
Vd : motor có 3 pha 380Vac có công suất 10Kw thì dòng điện đi qua dây dẩn theo tính toán sẽ là :

I = P / U = 10000 / 380 = 26.3A

Như vậy để đo được dòng đi qua dây dẩn điện chúng ta cần lựa chọn biến dòng CT có tải lớn hơn 26.3A. Đối với việc sử dụng biến dòng Analog T201 thì bạn phải cài đặt thang đo 0-30A. Tín hiệu ngõ ra là 4-20mA tương ứng 0-30A.

Các bộ hiển thị, điều khiển hay PLC chỉ cần đọc giá trị 4-20mA là có thể biết được motor đang chạy với tải là bao nhiêu một cách chính xác.

Cài đặt biến dòng analog 4-20mA T201 Seneca

Khi nhìn vào hướng dẩn cài đặt của biến dòng analog 4-20mA T201 chúng ta thấy khá đơn giản với 4 DIP Switch trên thiết bị. Trong đó, DIP Switch 1 2 3 được sử dụng cho cài đặt giá trị thang đo của tải qua biến dòng analog. Còn Switch 4 được dùng làm chức năng filter.
Chức năng filter tức là hãm tín hiệu ngõ ra không tăng hoặc giảm quá đột ngột khi khởi động và tắt động cơ giúp hệ thộng tăng hoặc giảm tốc một cách nhẹ nhành hơn.
Biến dòng analog 4-20mA T201 có thể điều chỉnh 0-40A cho mỗi thang đo cách nhau 5A.

Cài đặt biến dòng T201 0-5A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 1 2 3 4 OFF
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Cài đặt biến dòng T201 0-10A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 1 2 4 OFF & 3 ON
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Cài đặt biến dòng T201 0-15A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 2 3 4 OFF & 1 ON
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Cài đặt biến dòng T201 0-20A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 1 4 OFF & 2 3 ON
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Cài đặt biến dòng T201 0-25A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 2 3 4 OFF & 1 ON
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Cài đặt biến dòng T201 0-30A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 2 4 OFF & 1 3 ON
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Cài đặt biến dòng T201 0-35A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 3 4 OFF & 1 2 ON
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Cài đặt biến dòng T201 0-40A sang 4-20mA

Để cài đặt biến dòng T201 dòng 0-5A sang 4-20mA chúng ta làm các bước sau :

– Bước 1 : tắt nguồn thiết bị
– Bước 2 : Gạt Switch 4 OFF & 1 2 3 ON
– Bước 3 : kết nối biến dòng với màn hình hiển thị hoặc PLC

Tóm lại,
Với một thiết kế nhỏ gọn, biến dòng Analog 4-20mA T201 đang làm thay đổi cách chúng ta đo dòng điện xoay chiều theo hướng hiện đại hơn, chính xác hơn. Công nghệ đo lường nói chung và đo dòng điện nói riêng ngày càng phát triển giúp người sử dụng có nhiều lựa chọn hơn nhưng lại có giá thành thấp hơn khá nhiều so với phương pháp đo truyền thống. Để chọn một biến dòng analog 4-20mA tương thích với hệ thống bạn cần tư vấn chuyên môn của bộ phận kỹ thuật.

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hoà

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Bộ chuyển đổi tín hiệu mV sang 4-20mA – bộ chuyển đổi mV sang 4-20mA – bo chuyen doi tin hieu mV sang 4-20mA – bộ chuyển đổi mV sang 4-20mA – bộ chuyển đổi mV ra 4-20mA – bộ chuyển đổi tín hiệu mV ra 4-20mA .

Bộ chuyển đổi tín hiệu mV sang 4-20mA được dùng để chuyển đổi các loại tín hiệu đầu vào mV sang tín hiệu 4-20mA chuẩn để các bộ đọc tín hiệu 4-20mA hoặc PLC có thể nhận được .

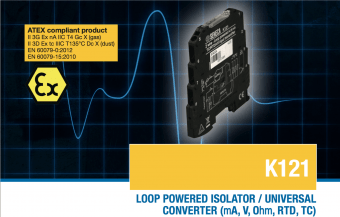

Seneca K121 – Bộ chuyển đổi tín hiệu mV sang 4-20mA

Bộ chuyển đổi tín hiệu mV sang 4-20mA Seneca K121 được thiết kế mỏng 2.4mm chuyên dùng chuyển đổi hầu hết các tín hiệu mV , 0-20mA , 4-20mA , 0-10V , biến trở , Pt100 , thermocouple sang 4-20mA chuẩn .

Thông số kỹ thuật của bộ chuyển đổi tín hiệu mV sang 4-20mA

• Nguồn cấp 7 … 30Vdc từ nguồn loop 4-20mA
• Tín hiệu outmax 24mA
• Tiêu thụ điện năng 660mW
• Tần số hoạt động 50 -60 Hz
• Cài đặt bằng phần mềm chuyên dụng của hãng Seneca
• Trọng lượng : 45g
• Nhiệt độ làm việc -20 … 65 oC
• Cấp bảo vệ : IP20
• Sai số 0.1%
• Cách ly chống nhiễu tại 1500Vac ngõ vào và ngõ ra
• Chức năng lọc tín hiệu
• Chứng chỉ CE , II 3G Ex nA IIC T4 Gc , T135oC Dc X
• Input : -/+ mV , thermocouple , -/+ mA , -/+ V , biến trở
• Output : analog chuẩn 4-20mA
• Thời gian đáp ứng 140 … 620mS tuỳ theo ứng dụng

Cách lắp đặt bộ chuyển đổi tín hiệu mV sang 4-20mA – Seneca K121

Bộ chuyển đổi tín hiệu mV sang 4-20mA được lắp đặt hết sực đơn giản với tín hiệu đầu vào được cấp vào hai chân input và tín hiệu đầu ra được cấp Loop Power 4-20mA .

Việc kết nối này giúp tiết kiệm được rất nhiều dây dẩn và cũng giúp quản lý các tín hiệu vào PLC một cách chính xác nhất mà không bị nhiễu vì bản thân thiết bị K121 có cách ly chống nhiễu .

Mua bộ chuyển đổi tín hiệu mV sang 4-20mA ở đâu giá rẻ nhất ?

Hiện tại trên thị trường không có nhiều hãng cung cấp bộ chuyển đổi tín hiệu mV sang 4-20mA với mức giá thấp mà vẩn đảm bảo được các tiêu chuẩn chính xác trong kỹ thuật .

Chúng tôi hiện đang là đại diện cũng là nhà phân phối chính thức và duy nhất của Seneca về bo chuyen doi tin hieu mV sang 4-20mA tại Việt Nam .

Chúng tôi cam kết cung cấp giá tốt nhất của bộ chuyển đổi tín hiệu mV sang 4-20mA tại thị trường Việt Nam chính hãng Seneca tại Việt Nam . Hàng luôn có sẵn tại kho với số lượng lớn .

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hoà

www.huphaco.vn



Bộ hiển thị nhiệt độ S311 – cung cấp bộ hiển thị nhiệt độ S311 – bộ hiển thị áp suất – bộ hiển thị tín hiệu analog 4-20mA – bộ hiển thị tín hiệu analog 0-10V , bộ hiển thị nhiệt độ pt100 – bộ hiển thị nhiệt độ thermocouple .

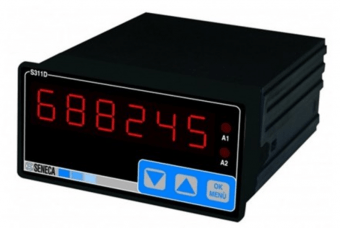

Hình ảnh bộ hiển thị nhiệt độ S311 Seneca – Italy

Bộ hiển thị nhiệt độ Seneca S311 được thiết kế để đọc các tín hiệu nhiệt độ như RTD PT100 , Thermocouple hay tín hiệu Analog 4-20mA , 0-10V và đọc được cả giá trị biến trở . Tín hiệu ngõ ra là tín hiệu analog 4-20mA hoặc tín hiệu 0-10V .

Có 4 phiên bản bộ hiển thị nhiệt độ S311A là : S311A-4 , S311A-6 , S311A-8 , S331A-11 tương ứng với số Led hiển thị trên màn hình bộ đọc tín hiệu nhiệt độ S311A .

Ví dụ như bộ hiển thị nhiệt độ S311-4 là có 4 Led hiển thị , còn S311A-11 là có 11 Led hiển thị để tăng độ phân giải .

 Thông số kỹ thuật của bộ hiển thị nhiệt độ S311

• Nguồn cấp : 24Vdc hoặc 220Vac
• Số Led hiển thị từ 4 LED , 6 LED , 8 LED hoặc 11 LED
• Sai số 0.1%
• Báo lỗi khi hiện thị over range hoặc cảm biến hư
• Số kênh đầu vào 1 kênh nhận được các tín hiệu =>=>

=> RTD : PT100 loại 2 dây , 3 dây , 4 dây

=> Can nhiệt loại K , can nhiệt loại J , can nhiệt loại R , can nhiệt loại S , can nhiệt loại T , can nhiệt loại B , can nhiệt loại E, can nhiệt loại N

=>Analog dòng 0-20mA hoặc 4-20mA loại có nguồn và cả 4-20mA không nguồn

=> Hiển thị giá trị biến trở từ 0 … 100 Kohm

• Thời gian đáp ứng 20ms
• Cài đặt input & output bằng Front keys , có thể cài đặt bằng Software
• Số kênh Output : 3 kênh =>=>

=> Analog dòng : 0-20mA / 4-20mA

=> Hoặc Analog áp : 0-10V

=> Option : có 2 relay 5A + Modbus RTU RS48

• Cách ly tín hiệu – chống nhiễu tại 1500Vac .
• Nhiệt độ làm việc -10 … 60 oC
• Mức bảo vệ IP65
• Kích thướt : 96 x 48 x 98 mmmm
• Khồi lượng 200g
• Lắp đặt trên DIL RAIL

Ứng dụng của bộ hiển thị nhiệt độ S311



Ứng dụng bộ hiển thị nhiệt độ S311

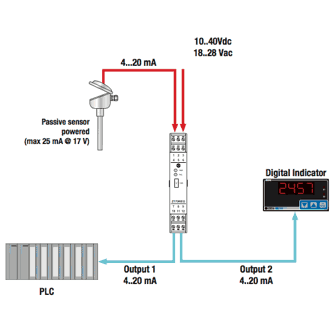

Có một ứng dụng khác khi ta cần hiển thị giá trị nhiệt độ tại chổ để xem giá trị  và một tín hiệu đưa về PLC để điều khiển . Chúng ta có thể dùng bộ chia tín hiệu 4-20mA trong trường hợp này . Tuy nhiên nếu chúng ta dùng bộ hiển thị nhiệt độ S311 của Seneca thì vừa hiển thị được giá trị nhiệt độ vừa có tín hiệu Output 4-20mA hoặc 0-10V đưa về PLC .

Mọi người có thể xem thêm thông tin bộ chia tín hiệu 4-20mA tại đây :

===========================>bộ chia tín hiệu 4-20mA<========================

  Nếu có thắc mắc hoặc cần tư vấn về bo hien thi nhiet do S311 của hãng Seneca vui lòng liên hệ với chúng tôi .



Bộ chuyển đổi tín hiệu nhiệt độ – bộ chuyển đổi tín hiệu nhiệt độ T121 – bộ chuyển đổi tín hiệu nhiệt độ Pt100 – bộ chuyển đổi tín hiệu nhiệt độ can K – bộ chuyển đổi nhiệt độ Pt100 – bộ chuyển đổi tín hiệu nhiệt độ can S – bộ chuyển đổi tín hiệu nhiệt độ can R .

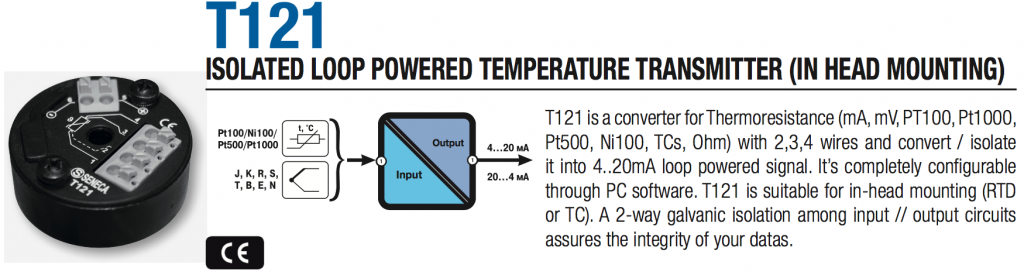

Bộ chuyển đổi tín hiệu nhiệt độ T121 được thiết kế chuyên cho chuyển đổi tín hiệu nhiệt độ can nhiệt K , can nhiệt loại R ,  can nhiệt loại S , can nhiệt loại J.

Ngoài ra bộ chuyển đổi tín hiệu nhiệt độ T121 còn có thể chuyển đổi nhiệt độ RTD như Pt100 , Pt1000 , tín hiệu mV , tín hiệu từ biến trở sang 4-20mA hoặc 20-4mA .

Thông số kỹ thuật của bộ chuyển đổi tín hiệu nhiệt độ T121.

• Nguồn cấp : loop power supply 2 wire.
• Input : Pt100 , Pt500 , Pt1000 , Thermocouple K R S B J E N , -150mV … +150mV , biến trở 450 …1.800 ohm.
• Output : dòng điện analog 4-20mA 2 wire hoặc 20-4mA
• Cách ly chống nhiễu tại 1.500Vac giữa input và output
• Cấp chính xác 2uA = 13 bit = 0.0125%
• Sai số : 0.1%
• Thời gian đáp ứng < 620ms
• Lắp đặt trên đầu cảm biến hoặc trên tủ điện
• Cài đặt bằng phần mềm chính hãng Seneca qua cable của hãng Seneca
• Nhiệt độ làm việc -40 …85 oC
• Điện năng tiêu thụ 500mW
• Kích thướt 43.7 x 20 mm
• Cấp bảo vệ : IP 20

Ứng dụng bộ chuyển đổi tín hiệu nhiệt độ T121

Ứng dụng bộ chuyển đổi tín hiệu nhiệt độ T121

Mua bộ chuyển đổi tín hiệu nhiệt độ T121 ở đâu ?

Bộ chuyển đổi tín hiệu nhiệt độ T121 được chúng tôi phân phối chính hãng và duy nhất tại Việt Nam . Hãy liên hệ với chúng tôi để được tư vấn và mua bo chuyen doi tin hieu nhiet do của Seneca với bảo hành chính hãng và giá tốt nhất .

Nếu chỉ dùng để chuyển đổi tín hiệu nhiệt độ RTD Pt100 thì có thể dùng bộ chuyển đổi tín hiệu nhiệt độ T120 xem chi tiết tại đây .

Trong trường hợp muốn chuyển đổi tín hiệu nhiệt độ thành hai tín hiệu analog 4-20mA có thể dùng bộ chuyển đổi tín hiệu Z170REG-1 xem chi tiết tại đây .

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

www.huphaco.vn

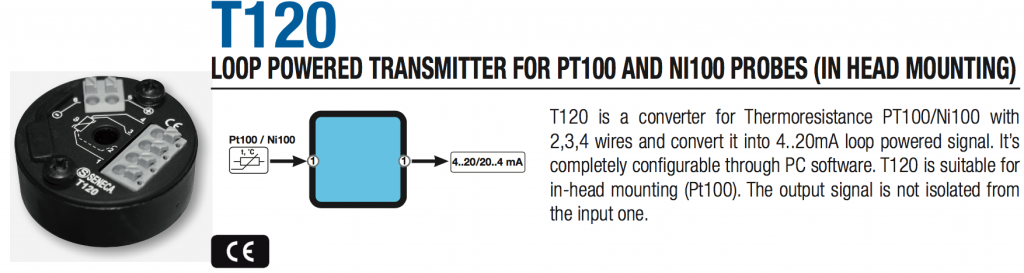

Bộ chuyển đổi tín hiệu nhiệt độ T120 được sản xuất bởi hãng Seneca Instrumment tại Italy với chức năng chuyển đổi tín hiệu từ cảm biến nhiệt độ RTD Pt100 và Ni100 sang 4-20mA . Bộ chuyển đổi tín hiệu nhiệt độ T120 được thiết kế gắn trên đầu cảm biến để đảm bảo độ chính xác cao nhất khi truyền tín hiệu .

Bộ chuyển đổi tín hiệu nhiệt độ T120 nhận được tất cả các loại PT100 / Ni100 loại 2 dây , 3 dây , 4 dây chuyển đổi thành tín hiệu 4-20mA đưa về PLC hoặc DCS .

Thông số kỹ thuật của bộ chuyển đổi tín hiệu nhiệt độ T120

• Nguồn cấp : 5- 32Vdc
• Tín hiệu ngõ ra : 4-20mA loop power 2 wire
• Sai số 0.1%
• Bộ chuyển đổi tín hiệu nhiệt độ T120 được gắn trên đầu cảm biến . Trong trường hợp không gắn được trên đầu cảm biến thì có thể gắn trên DIL Rail bằng Vít qua lỗ giữa của bộ chuyển đổi tín hiệu nhiệt độ .
• Kích thướt 43.7×20 mm . Kích thướt nhỏ gọn gắn được đối với các cảm biến nhiệt độ có kích thướt nhỏ
• Dãy đo có thể calip tùy theo yêu cầu của khách hàng từ -60 … 650 oC tuy nhiên dãy đo nhỏ nhất có thể calip là 0-20 oC . Calip bằng phần mềm của hãng .

Mua bộ chuyển đổi tín hiệu nhiệt độ T120 ở đâu ?

Chúng tôi là đại diện của hãng Seneca – Italy tại Việt Nam với trách nhiệm cung cấp sản phẩm chính hãng , đúng chất lượng và dịch vụ kỹ thuật sau bán hàng của hãng Seneca . Khi có nhu cầu về bộ chuyển đổi tín hiệu nhiệt độ T120 hãy liên hệ với chúng tôi để được hổ trợ từ nhà phân phối chính hãng .

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Web : www.huphaco.vn



Tính công suất điện năng tiêu thụ điện là một trong những yêu cầu được sử dụng nhiều nhất trong nhà máy để đo được công suất tiêu thụ điện năng, điện áp 1 pha , điện áp 3 pha , cosfi , dòng điện , công suất tổn thất …

Bộ tính công suất điện năng tiêu thụ Seneca S302 có thể hiển thị được công suất tiêu thụ , điện áp , dòng điện ,cosfi … và giá trị trung bình của công suất , điện áp , dòng điện …

Thông số kỹ thuật của bộ tính công suất điện năng tiêu thụ Seneca S203

• Nguồn cấp : 24vdc 50-60Hz
• Cách ly chống nhiễu giữa tín hiệu đo lường – tín hiệu ngõ – cổng truyền thông ra và nguồn cấp tại 1500Vac
• Chức năng cảnh báo mất nguồn , lỗi truyền thông Modbus RS485
• Sai số : 0.2%
• Đọc được điện áp 1 pha , 3 pha , 3 pha với một dây mass
• Kết nối với CT dòng sơ cấp max 5A output
• Kích thướt 105x89x60mm
• Truyền thông RS485 up to 1200 m với max 32 thiết bị  , mini USB để kết nối với phần mềm calip
• Ngõ vào : Voltage max 600 Vac 50-60Hz , Current 5 Arms từ CT 1 pha và 3 pha .
• Ngõ ra : 1 ngõ ra RS485 modbus slave , 1 ngõ ra analog 4-20mA , 0-10V , 1 ngõ ra digital
•  Cài đặt bằng phần mềm của hãng qua cable mini usb hoặc Keypad
• Có thể kết nối với cảm biến Rogowski 2.000A , 50-60hz

Ứng dụng của bộ tính công suất điện năng tiêu thụ dùng qua CT dòng 5A

Ứng dụng bộ tính công suất điện năng tiêu thụ Seneca S203RC-D với biến dòng Rogowski

Khi đo đếm điện năng hoặc công suất lớn mà CT dòng không thể đáp ứng thì phải dùng tới các cảm biến biến dòng đặc biệt của Rogowski lên đến 2000A .

Thông số kỹ thuật của biến dòng Rogowski

Các thông số mà bộ tính công suất điện năng tiêu thụ Seneca S203 có thể đọc được và hiển thị .

Các giá trị bộ tính công suất điện năng tiêu thụ truyền qua Modbus RTU RS485



Cảm biến đo mức chất rắn Mollet LF20 dùng để đo mức liên tục các chất rắn trong các nhà máy xi măng , đá vôi , cát , đá … Với ưu điểm chịu được nhiệt độ cao , khả năng chống bụi , độ chính xác cao nên đáp ứng các nhu cầu khắc khe trong đo lường chất rắn .

Cảm biến đo mức liên tục chất rắn Mollet LF20

Để đo mức liên tục trong chất rắn có rất nhiều phương án khác nhau trong đó cảm biến đo mức chất rắn Mollet LF20 là một phương pháp đo đơn giản , dể sử dụng và độ chính xác tương đối cao .

Chính vì thế cảm biến đo mức chất rắn Mollet LF20 được sử dụng trong các ứng dụng đo mức liên tục thay cho các loại Radar dù độ chính xác thấp hơn .



Các thông số kỹ thuật của cảm biến đo mức chất rắn Mollet LF20

• Housing : nhâm nguyên khối
• Kích thướt : 300 x 260 x 225
• Kết nối dạng mặt bích DN100 PN 16
• Làm sạch cảm biến bằng : nhôm , Inox , thép không rỉ
• Dãy đo : 15m , 32 m , 42m
• Cân nặng : 11.5 kg
• Tốc độ thả cảm biến : 0.16 … 0.25 m/s
• Khả năng chọi được 150N
• Nguồn cấp : 90 … 253V ac , 50-60Hz
• Tín hiệu ngõ ra dạng : 4-20mA , 0-20mA active hoặc passive
• Ngõ ra relay
• Terminal kết nối : max 2.5 mm2
• Áp suất làm việc max : -0.5 … 1 bar
• Nhiệt độ làm việc max : -40 … 150oC
• Cấp bảo vệ : IP 67



Cách lắp đặt cảm biến đo mức chất rắn Mollet LF20

Nguyên lý hoạt động của cảm biến đo mức chất rắn Mollet LF 20



Cảm biến đo mức chất rắn Mollet LF20 hoạt động trên nguyên lý đo mức liên tục bằng cách thả cảm biến từ trên xuống . Khi gặp nguyên vật liệu thì cảm biến sẽ kéo lên để xác định độ cao của dây đo .

Tín hiệu sẽ được đưa về tương ứng với độ cao của cảm cảm biến đo được . Tín hiệu dạng 4-20mA hoặc 0-20mA giúp giảm sai số khi truyền về trung tâm cách xa thiết bị đo .



Nếu có thắc mắc về cam bien do muc chat ran mollet DF20 hãy liên hệ với chúng tôi để được tư vấn . Chúng tôi sẽ tư vấn các chuẩn khác nhau theo yêu cầu của khách hàng .



Kỹ sư Cơ – Điện Tử

Mobi : 093727.55.66

Mail : hoa.vntech@gmail.com

Web : www.huphaco.vn
