Quy đổi 4-20mA sang Áp suất, Nhiệt độ, Mức nước (Chuẩn kỹ thuật 2026)

Cách quy đổi 4-20mA là thao tác bắt buộc trong mọi hệ thống đo lường – điều khiển công nghiệp, nơi kỹ sư không đọc trực tiếp áp suất, mức hay nhiệt độ mà chỉ nhận được tín hiệu dòng điện 4–20mA từ cảm biến. Trên thực tế, phần lớn sai số hệ thống không đến từ cảm biến, mà đến từ hiểu sai bản chất tín hiệu và quy đổi sai thang đo.

Bài viết này cung cấp logic quy đổi 4-20mA chuẩn kỹ thuật, công thức áp dụng ngay, ví dụ thực tế và cảnh báo những lỗi “chết người” thường gặp trong PLC – SCADA.

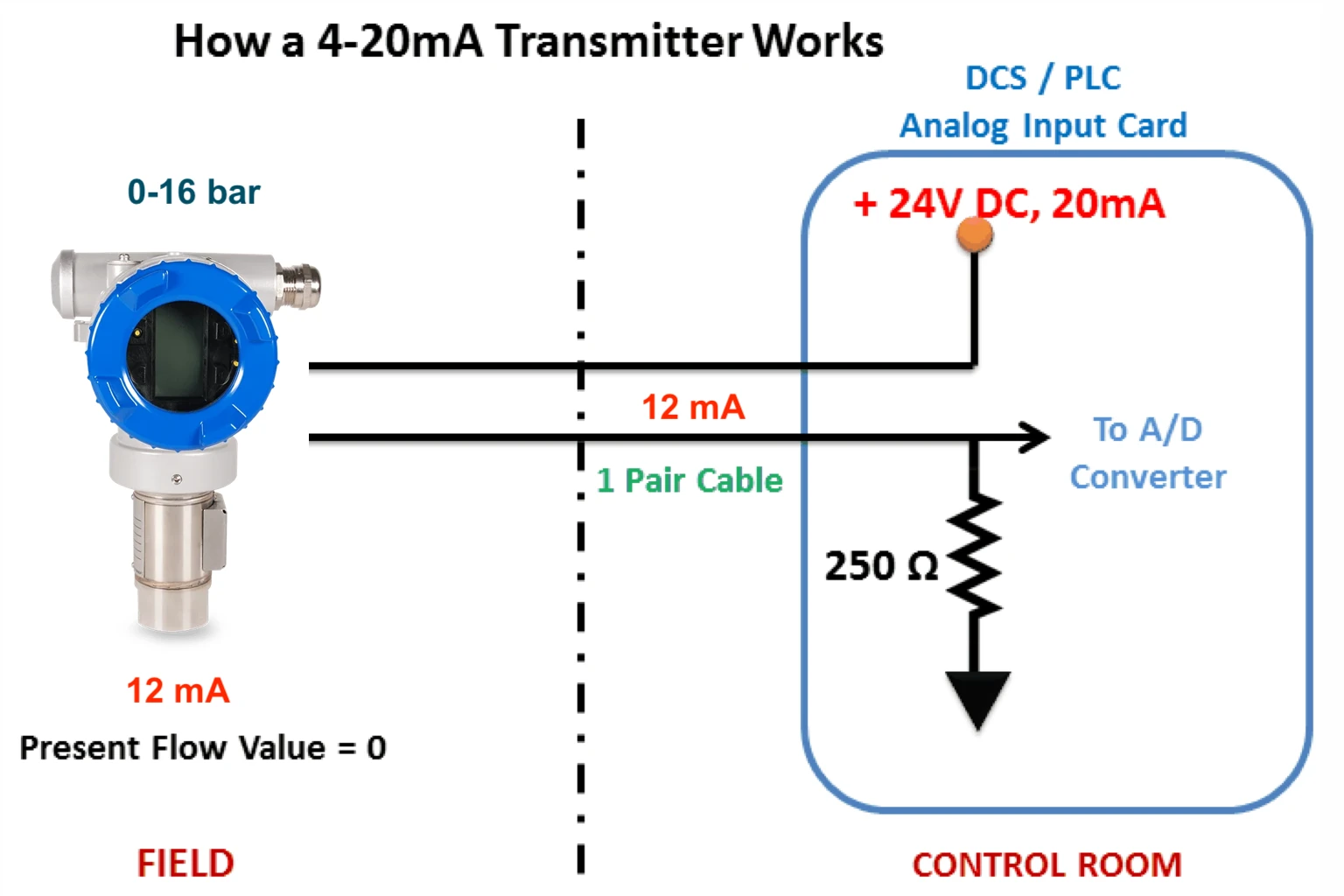

Tín hiệu 4-20mA là gì? Vì sao phải quy đổi?

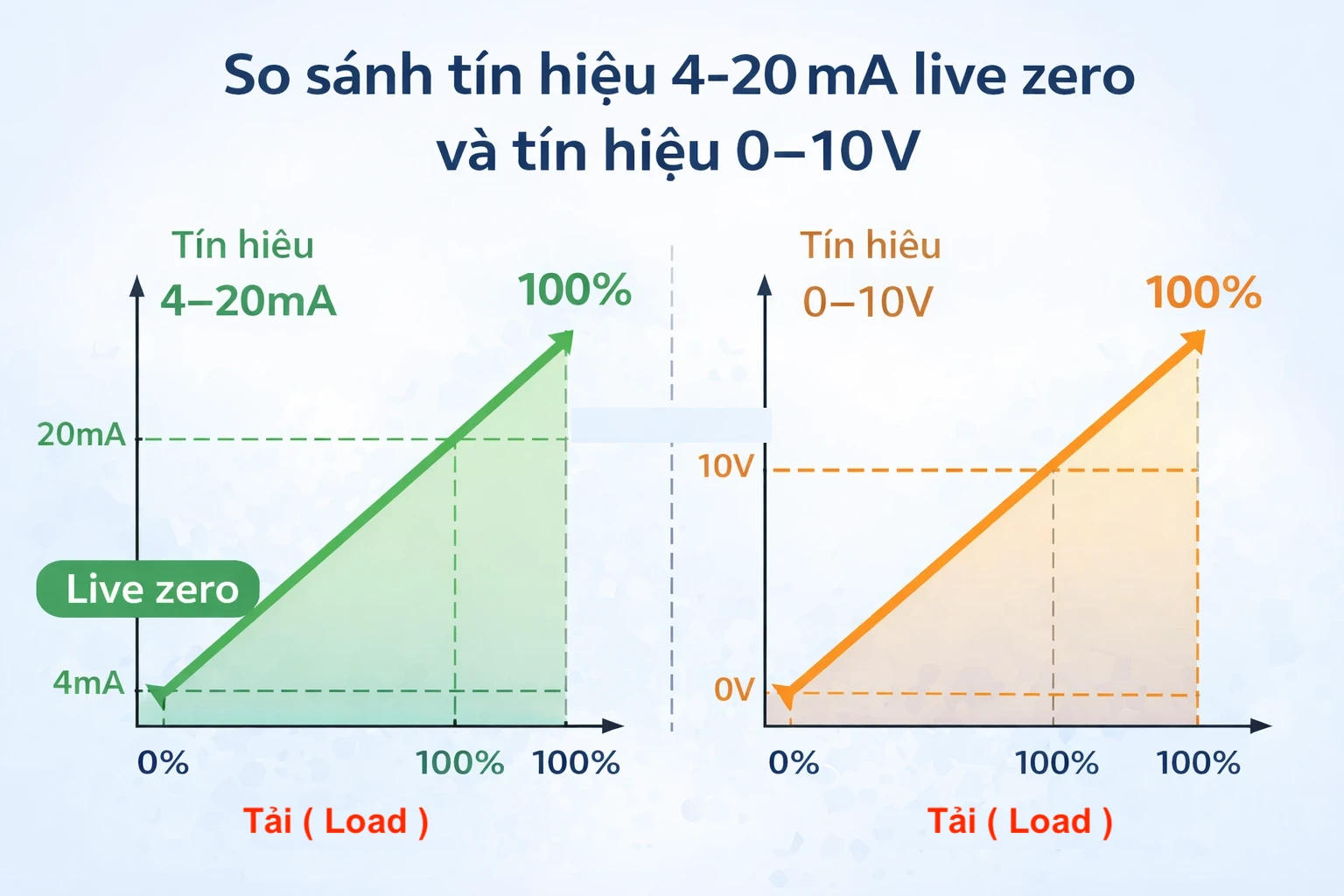

Tín hiệu 4-20mA là tín hiệu analog tuyến tính, trong đó:

• 4mA ≠ 0 vật lý → gọi là live zero

• 20mA = 100% dải đo

Ví dụ:

• Cảm biến áp suất 0–10 bar

• 4mA → 0 bar

• 20mA → 10 bar

PLC hoặc SCADA không hiểu “bar” hay “°C”, mà chỉ hiểu dòng điện. Vì vậy, quy đổi 4-20mA là bước chuyển từ giá trị điện (mA) sang giá trị vật lý thực.

Thực tế trong nhà máy cho thấy:

Phần lớn sai số không đến từ cảm biến, mà đến từ việc quy đổi sai thang đo (scale), dùng sai công thức hoặc scale chồng nhiều lần trong PLC – SCADA.

Bài viết này cung cấp:

• Quy trình quy đổi 4–20mA / 0–10V chuẩn kỹ thuật

• Bảng tính online áp dụng ngay

• Cảnh báo các sai lầm “chết người” thường gặp khi vận hành hệ thống đo

🔧 Bảng tính quy đổi 4–20mA / 0–10V online (áp dụng ngay)

Nhập:

• Giá trị Min – Max của cảm biến

• Dòng đo mA hoặc điện áp V

Nhận ngay:

• Giá trị đo thực (áp suất / nhiệt độ / mức / lưu lượng…)

• Phần trăm thang đo (%)

👉 Toàn bộ nội dung bên dưới đều xoay quanh logic của bảng tính này.

Công thức quy đổi 4-20mA chuẩn kỹ thuật

Giá trị đo = (I – 4) × (Max – Min) / 16 + Min

Trong đó:

• I: dòng đo được (mA)

• Min: giá trị thấp nhất của dải đo

• Max: giá trị cao nhất của dải đo

• 16 = 20 – 4 (độ rộng dải tín hiệu)

Ví dụ quy đổi 4-20mA thực tế

Ví dụ 1: Quy đổi 4-20mA sang áp suất

• Dải đo: 0–10 bar

• Dòng đo: 12mA

Áp dụng công thức:

(12 – 4) × (10 – 0) / 16 + 0 = 5 bar

➡️ 12mA tương ứng 5 bar

Ví dụ 2: Quy đổi 4-20mA sang nhiệt độ

• Dải đo: 0–100°C

• Dòng đo: 8mA

(8 – 4) × 100 / 16 = 25°C

Nội suy tuyến tính trong quy đổi 4-20mA

Về bản chất, quy đổi 4-20mA chính là nội suy tuyến tính giữa 2 điểm:

• (4mA, Min)

• (20mA, Max)

Vì vậy:

• Có thể tính bằng công thức

• Hoặc dùng công cụ nội suy tuyến tính để kiểm tra nhanh kết quả, tránh nhầm số khi scale PLC

👉 Nếu bạn cần công cụ tính nhanh, hãy dùng công cụ nội suy tuyến tính online để kiểm tra lại giá trị đo trước khi cấu hình PLC.

Cách quy đổi 4-20mA sang áp suất (Pressure)

Công thức quy đổi áp suất tuyến tính

Ví dụ: cảm biến 0–10 bar

• Dòng đo: 12mA

• Dải đo: 0–10 bar

Lưu ý quan trọng

• Phải xác định đúng áp suất dư / tuyệt đối / áp suất âm

• Không đổi nhầm bar – psi – kPa

• Áp suất âm cần cảm biến chuyên dụng

Cách quy đổi 4-20mA sang nhiệt độ (Temperature)

Quy đổi khi dùng transmitter nhiệt độ

Transmitter đã xử lý tín hiệu RTD hoặc thermocouple và xuất ra 4–20mA tuyến tính. Kỹ sư chỉ cần quy đổi theo công thức.

Ví dụ: dải 0–200°C

• Dòng đo: 13.6mA

Vì sao tín hiệu nhiệt độ hay bị nhảy số?

• Nhiễu EMI

• Dây bù nhiệt sai

• Scale chồng trong PLC

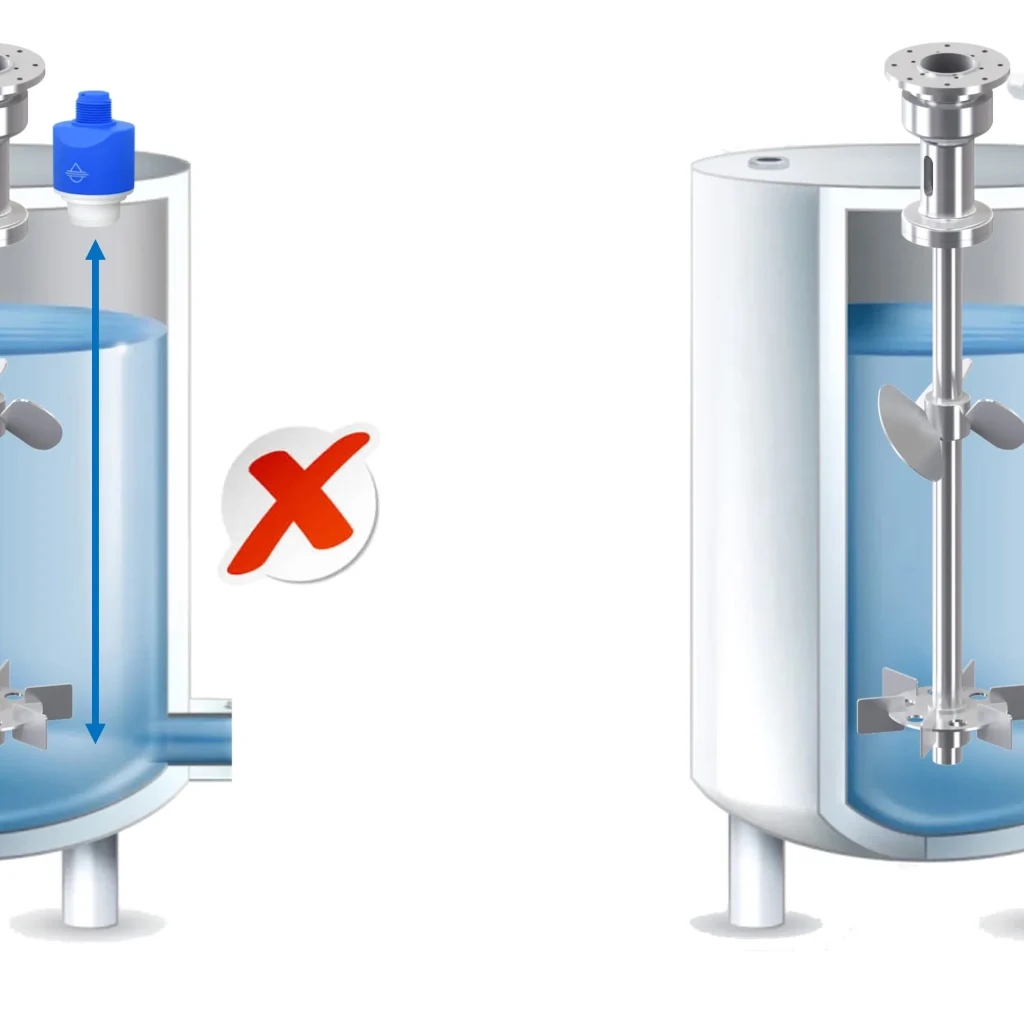

Cách quy đổi 4-20mA sang mức nước (Level)

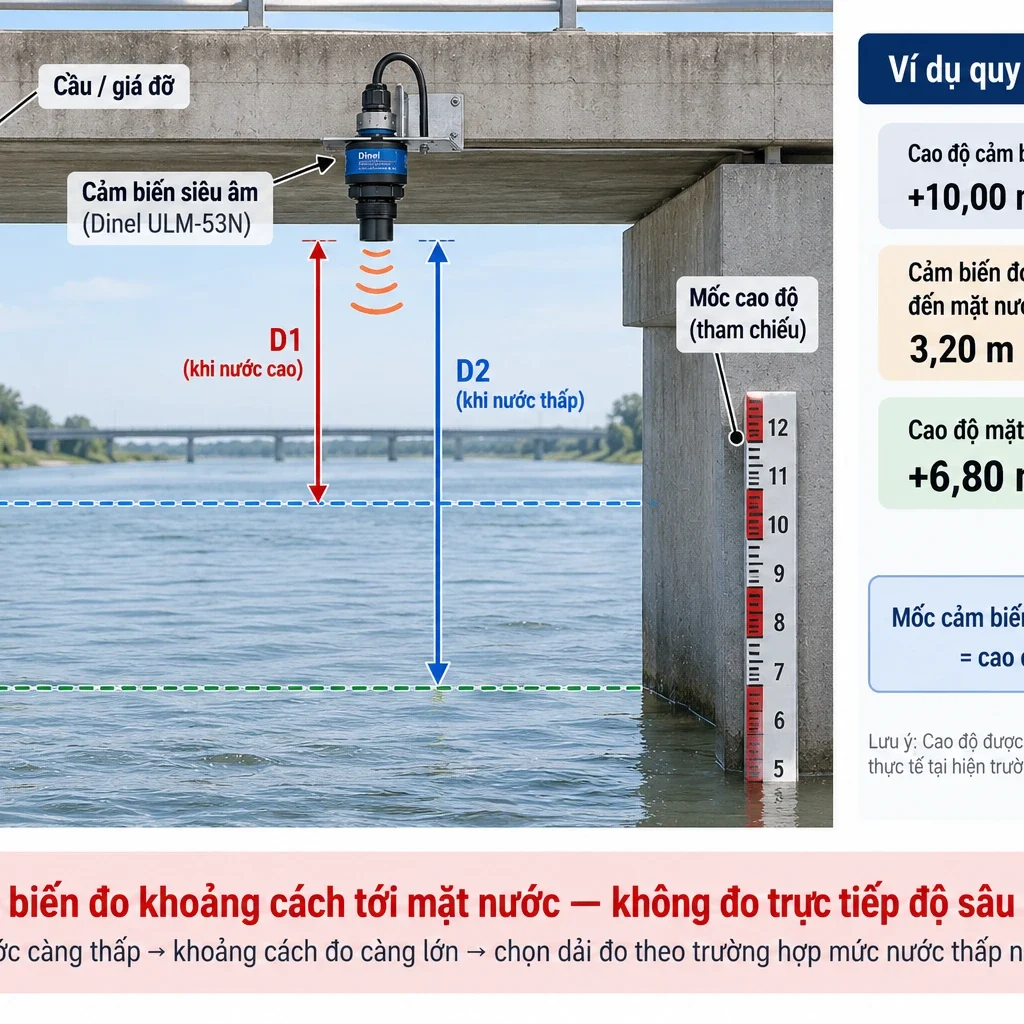

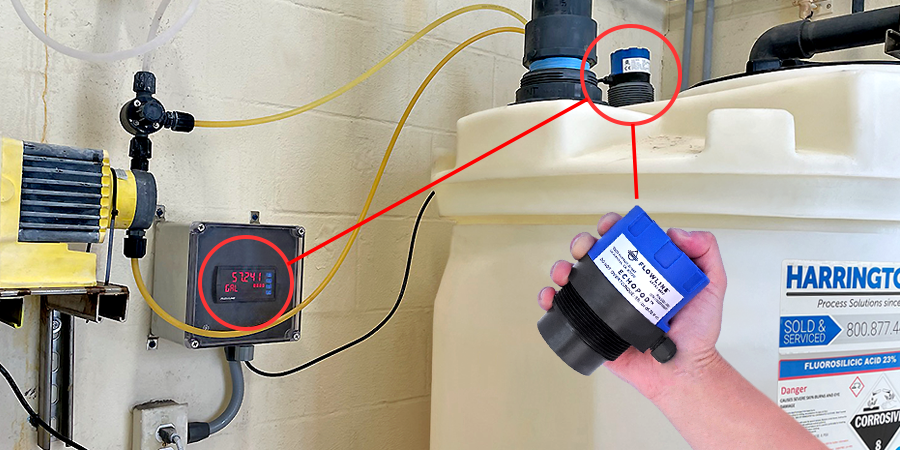

Mức nước bằng cảm biến siêu âm

• Mức nước đã được đổi sang 4–20mA

• Quy đổi tuyến tính theo dải đo

Mức nước bằng radar / thủy tĩnh

• Tín hiệu thường tuyến tính

• Cần trừ offset lắp đặt (dead zone)

⚠️ Lỗi Zero Elevation khi đo bồn kín:
Không bù áp suất nền → giá trị mức sai ngay từ điểm 0.

⚠️ Cảnh báo khi quy đổi 4-20mA sang lưu lượng (Flow)

Vì sao lưu lượng chênh áp không tuyến tính?

Lưu lượng tỉ lệ với căn bậc hai của chênh áp, không phải tuyến tính.

Square Root Extraction xử lý ở đâu?

• Trong transmitter

• Trong PLC

• Trong DCS

Khi nào được phép dùng công thức tuyến tính cho lưu lượng?

Chỉ áp dụng cho:

• Lưu lượng điện từ

• Lưu lượng siêu âm

• Lưu lượng đã linearize sẵn

Quy đổi 4-20mA trong PLC – SCADA: scale ở đâu là đúng?

Một lỗi rất phổ biến là scale chồng nhiều lần.

Các vị trí có thể scale:

1. Trong cảm biến (smart transmitter)

2. Trong module analog input

3. Trong PLC

4. Trong SCADA / HMI

👉 Nguyên tắc kỹ thuật:

• Chỉ scale 1 lần duy nhất

• Các tầng còn lại để dạng raw value

Nếu:

• Sensor đã xuất bar

• PLC lại scale lần nữa
  ➡️ Sai số là chắc chắn

Các sai lầm phổ biến khi quy đổi 4–20mA

• Nhầm 4mA = 0 giá trị đo (sai bản chất Live Zero)

• Nhầm 2-wire và 4-wire gây sụt áp

• Đổi mA sang V bằng 500Ω nhưng không xét sai số

• Nhiễu EMI làm tín hiệu dao động nhưng vẫn lấy giá trị tức thời

Tư vấn chuẩn kỹ thuật quy đổi 4-20mA cho hệ PLC – SCADA

Bạn đang gặp các vấn đề sau?

• Quy đổi 4-20mA ra sai áp suất / nhiệt độ / mức / lưu lượng

• Hệ thống PLC đọc đúng mA nhưng sai giá trị kỹ thuật

• Bị scale chồng nhiều lần giữa cảm biến – module analog – PLC

• Không chắc nên scale ở transmitter hay trong PLC

• Lưu lượng chênh áp đo sai lệch lớn dù cảm biến vẫn “báo đủ mA”

👉 Đây là lỗi hệ thống đo lường – không phải lỗi cảm biến.

Huphaco hỗ trợ gì cho bạn?

• Rà soát logic scale 4–20mA / 0–10V toàn hệ thống

• Kiểm tra cấu hình transmitter – module analog – PLC

• Tư vấn đúng công thức quy đổi cho áp suất, nhiệt độ, mức, lưu lượng

• Đề xuất giải pháp xử lý Square Root, linearization khi cần

• Hỗ trợ kỹ sư vận hành tránh sai số tích lũy và lỗi đọc dữ liệu
