Hiệu chuẩn K120RTD Pt100 4–20mA: Sai số thực tế chỉ 0.002mA

Hiệu chuẩn K120RTD từ Pt100 sang 4-20mA với dãi nhiệt độ 0-400oC liệu có thực sự chính xác như quảng cáo? Trong ngành đo lường, không phải thiết bị giá cao mới là tốt nhất. Seneca K120RTD là một trong những bộ chuyển đổi tín hiệu Pt100 giá rẻ của Seneca. Qua bài test hiệu chuẩn thực tế bằng thiết bị chuẩn Fluke, K120RTD đã chứng minh độ chính xác thực tế vượt xa thông số 0,1% mà hãng Seneca công bố.

Không phải cứ thiết bị giá cao mới chính xác. Với bài test thực tế, K120RTD cho thấy một điều ngược lại:

👉 độ chính xác thực tế vượt xa thông số hãng công bố (0,1%)

🔥Vấn đề thực tế về bộ chuyển đổi nhiệt độ PT100

Trong ngành đo lường:

• Nhiều bộ chuyển đổi 4–20mA giá rẻ:

  • tuyến tính kém

  • drift lớn

  • sai số thực tế > spec

👉 Nhưng với K120RTD, câu chuyện hoàn toàn khác.

⚙️ Setup test thực tế hiệu chuẩn bộ chuyển đổi nhiệt độ K120RTD sang 4-20mA

Để có kết quả khách quan, mình sử dụng hệ thống chuẩn “Loop Calibration” công nghiệp:

• Nguồn giả lập nhiệt độ: Fluke 725 (Simulate PT100 theo tiêu chuẩn ITS-90)

• Thiết bị thử nghiệm: K120RTD Seneca (Cài đặt dải đo 0–400°C tương ứng 4–20mA)

• Đồng hồ đo dòng: Seneca MSC-D (Đọc giá trị mA với độ phân giải cao)

👉 Đây là setup chuẩn kiểu loop calibration công nghiệp phòng lab.

📊 Kết quả test 5 điểm (0–100% tương ứng 4-20mA)

Dưới đây là dữ liệu thực tế thu được khi so sánh dòng điện lý thuyết và dòng điện đo được qua bộ chuyển đổi Pt100 sang 4-20mA, K120RTD Seneca.

Mức (%)	Nhiệt độ (°C)	Dòng lý thuyết (mA)	Dòng thực tế (mA)	Sai số (mA)
0%	0	4.000	4.000	-0.000
25%	100	8.000	7.999	-0.001

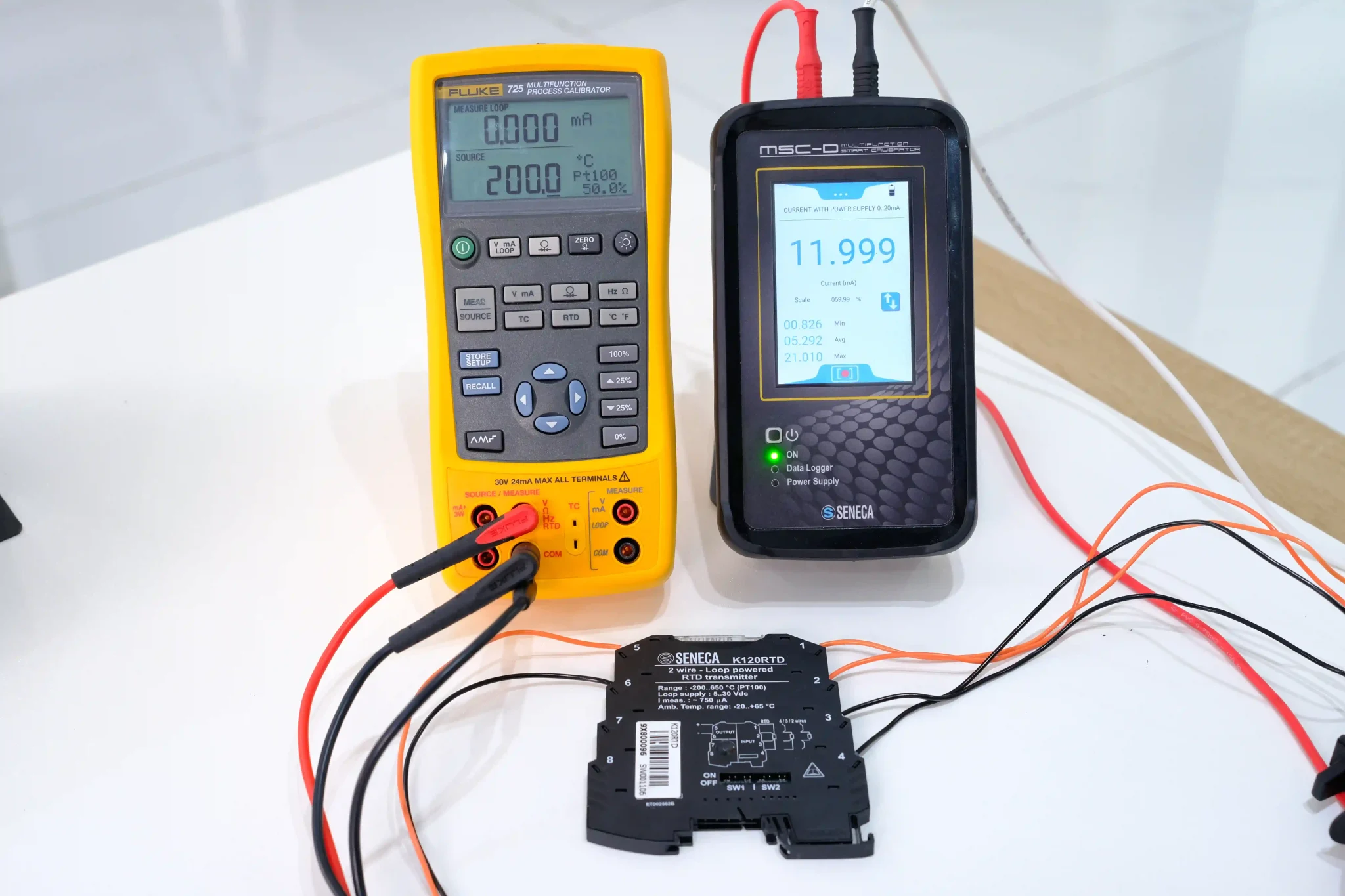

50%	200	12.000	11.999	-0.001

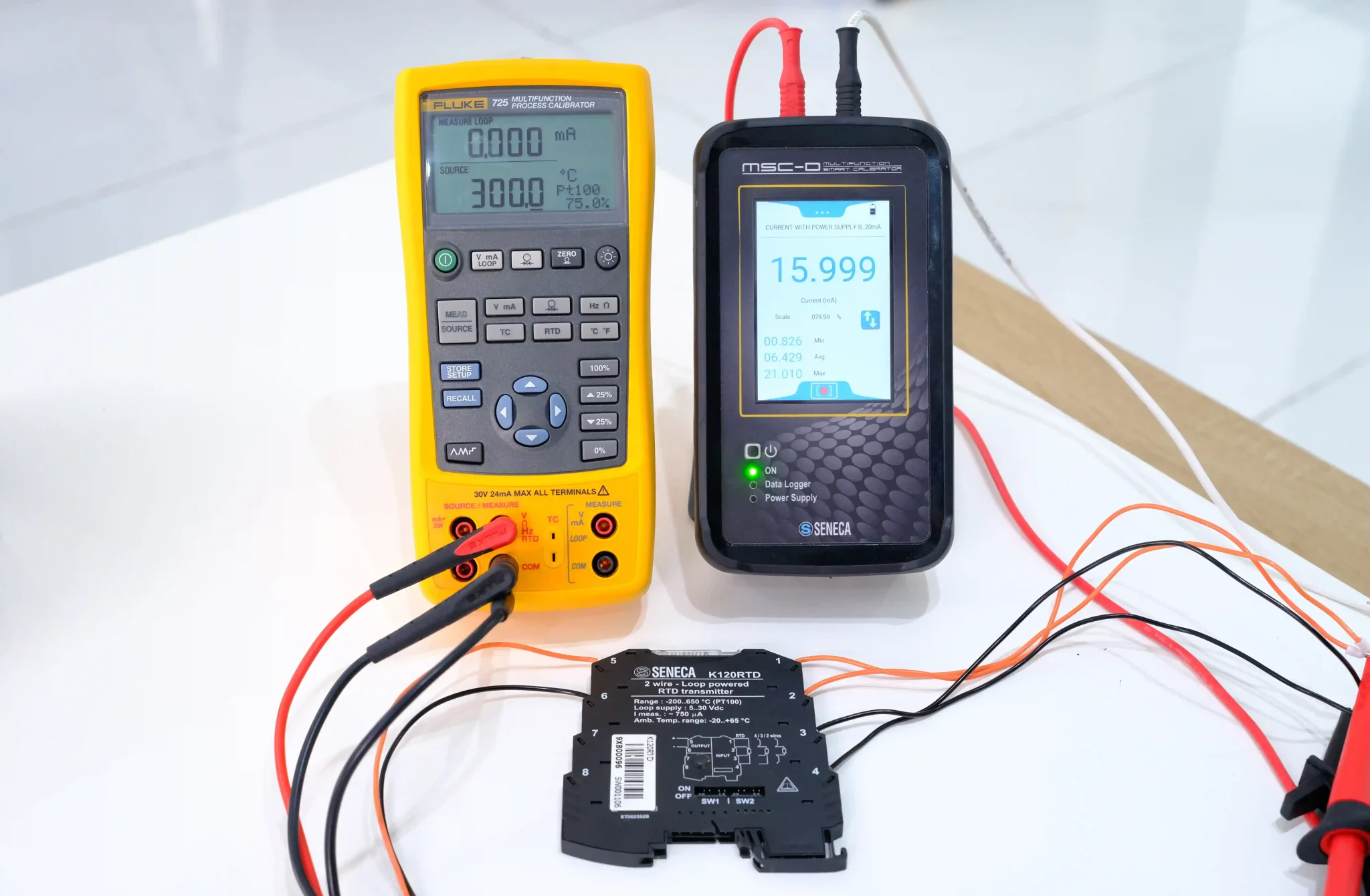

75%	300	16.000	15.999	0.000
100%	400	20.000	20.000	0.000

Nhận xét: Sai số lớn nhất của bộ chuyển đổi Pt100 sang 4-20mA, K120RTD Seneca chỉ rơi vào khoảng 0.002 mA. Trong khi đó, sai số cho phép theo spec 0,1% của hãng là ±0,016 mA. Như vậy, thiết bị thực tế chạy tốt hơn lý thuyết gấp nhiều lần.

Sau kết quả hiệu chuẩn K120RTD anh em thấy bộ chuyển đổi nhiệt độ K120RTD có xứng đáng thay thế các bộ chuyển đổi tín hiệu nhiệt độ giá rẻ bên ngoài không?

🎯 So với spec hãng

• Spec K120RTD: ±0,1% span

• Với dải 0–400°C:

  • 👉 Sai số cho phép: ±0,4°C

  • 👉 Tương đương: ±0,016 mA

Xem thông số kỹ thuật của K120RTD

💥 Kết luận từ test

👉 Sai số thực tế:

• ±0.000 → 0.001mA

👉 Sai số cho phép:

• ±0.016 mA

➡️ Thực tế tốt hơn spec ~ 8–15 lần

🧠 So sánh dữ liệu kỹ thuật Seneca K120RTD

1. Spec chỉ là “worst-case”

• 0,1% là giới hạn max

• Thực tế:

  • ADC + linearization của Seneca làm rất tốt

  • tuyến tính gần như hoàn hảo

2. Sai số hiện tại KHÔNG còn do K120RTD

Sai số còn lại đến từ:

• Fluke 725 (nguồn RTD)

• MSC-D (đồng hồ đo)

• điện trở dây dẫn

👉 Nghĩa là:

K120RTD không còn là điểm yếu trong hệ thống

3. So với hàng giá rẻ thị trường

Tiêu chí	K120RTD	Hàng TQ giá rẻ
Tuyến tính	Rất tốt	Thường cong
Sai số thực	Rất thấp	Cao hơn spec
Độ ổn định	Cao	Trôi theo thời gian
Repeatability	Ổn định	Không ổn

3. Tại sao K120RTD lại có độ chính xác ấn tượng?

1. Chế tạo tại EU (Italy): Tiêu chuẩn kiểm soát chất lượng của Seneca cực kỳ khắt khe.

2. Độ phân giải 16 bit: Giúp việc chuyển đổi tín hiệu analog sang digital mượt mà và giảm thiểu sai số nội tại.

3. Khử nhiễu 50/60Hz: Bộ lọc tích hợp giúp ổn định tín hiệu trong môi trường công nghiệp.

🚀 Ứng dụng thực tế

K120RTD hoàn toàn phù hợp cho:

• Điều khiển nhiệt PID

• Đọc nhiệt độ về PLC

• Giám sát hệ thống HVAC / lò / tank

• Chuẩn nội bộ (internal calibration check)

⚠️ Khi nào KHÔNG nên dùng?

• Cần cách ly tín hiệu (isolation)

• Môi trường nhiễu cao

• Hệ thống yêu cầu SIL / safety cao

👉 Khi đó nên lên dòng Z109REG2-1

👤 Thiết bị này dành cho ai?

• Kỹ sư automation cần giải pháp ổn định – giá hợp lý

• Nhà thầu cần thiết bị không lỗi vặt

• Nhà máy cần triển khai nhanh – không tuning nhiều

💰 Tại sao giá thấp nhưng vẫn tốt?

• Thiết kế tối giản (không isolation)

• Tập trung vào core measurement

• Sản xuất EU – kiểm soát chất lượng tốt

• Được cung cấp bởi đại lý chính thức của Seneca tại Việt Nam.

👉 Không “marketing feature”, chỉ tập trung đo cho chuẩn

📞Tư vấn kỹ thuật về bộ chuyển đổi nhiệt độ K120RTD

Nếu anh em đang tìm một bộ transmitter nhỏ gọn (chỉ 6.2mm), gắn rail DIN và độ chính xác cực cao cho các hệ thống PID, lò nhiệt thì K120RTD là lựa chọn “vô đối” trong tầm giá.

Bạn đang gặp vấn đề:

• Sai số nhiệt độ không ổn định?

• PLC đọc tín hiệu 4–20mA bị lệch?

• Không biết chọn transmitter nào cho Pt100?

👉 Liên hệ ngay để được tư vấn đúng giải pháp:

• 📞 Hotline kỹ thuật: 0937 27 55 66

• 📧 Email: sales@huphaco.vn

👉 Huphaco tư vấn theo ứng dụng thực tế, không bán theo catalog.
