Cách cài đặt Z203-2 để đưa điện năng về PLC & SCADA

Cách cài đặt Z203-2 để đưa điện năng về PLC là bước bắt buộc nếu bạn muốn giám sát điện áp, dòng điện, công suất và tần số điện lưới trong hệ thống PLC & SCADA một cách ổn định và chính xác.

Xem chi tiết: bộ phân tích điện năng 1 pha tại https://huphaco.vn/z203-2-bo-phan-tich-dien-nang-1-pha/

Nội Dung Chính

Khi nào cần cài đặt Z203-2?

Bạn nên triển khai Z203-2 trong các trường hợp sau:

PLC không đo trực tiếp được điện AC 220V / 50Hz
Cần giám sát điện năng cho tủ máy 1 pha
Muốn đưa các thông số điện về PLC để:
- Cảnh báo quá tải
- Ghi log dữ liệu
- Phân tích sự cố
Không cần màn hình hiển thị tại tủ, chỉ cần dữ liệu cho PLC

👉 Nếu chỉ cần xem điện tại chỗ → dùng power meter dạng panel
👉 Nếu cần đưa điện về PLC → Z203-2 là đúng vai

Sơ đồ tổng thể Z203-2 trong hệ PLC & SCADA

Sơ đồ đúng về mặt kỹ thuật:

Nguồn điện 1 pha => Z203-2 (đo & phân tích điện năng) => Analog 4–20mA => PLC

↓
Z203-2
↓

RS485 Modbus

↓

SCADA / HMI

👉 Z203-2 đóng vai trò thiết bị trung gian, không thay thế PLC.

Trường hợp chỉ cần lấy ngõ ra 4-20mA cho dòng điện thì nên tham khảo cảm biến dòng điện tại: https://huphaco.vn/cam-bien-dong-dien/

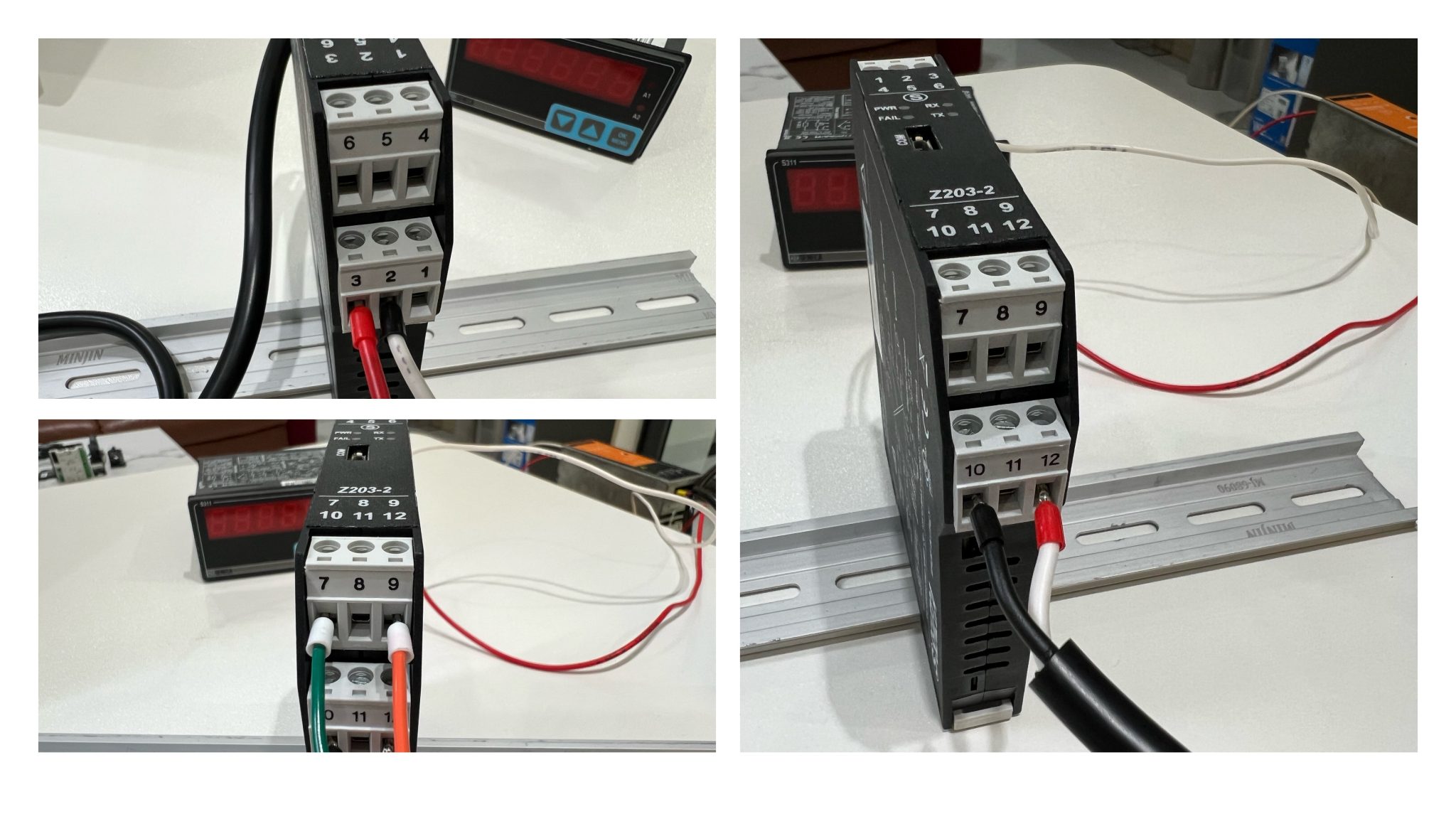

Đấu dây Z203-2 – phần cứng cơ bản

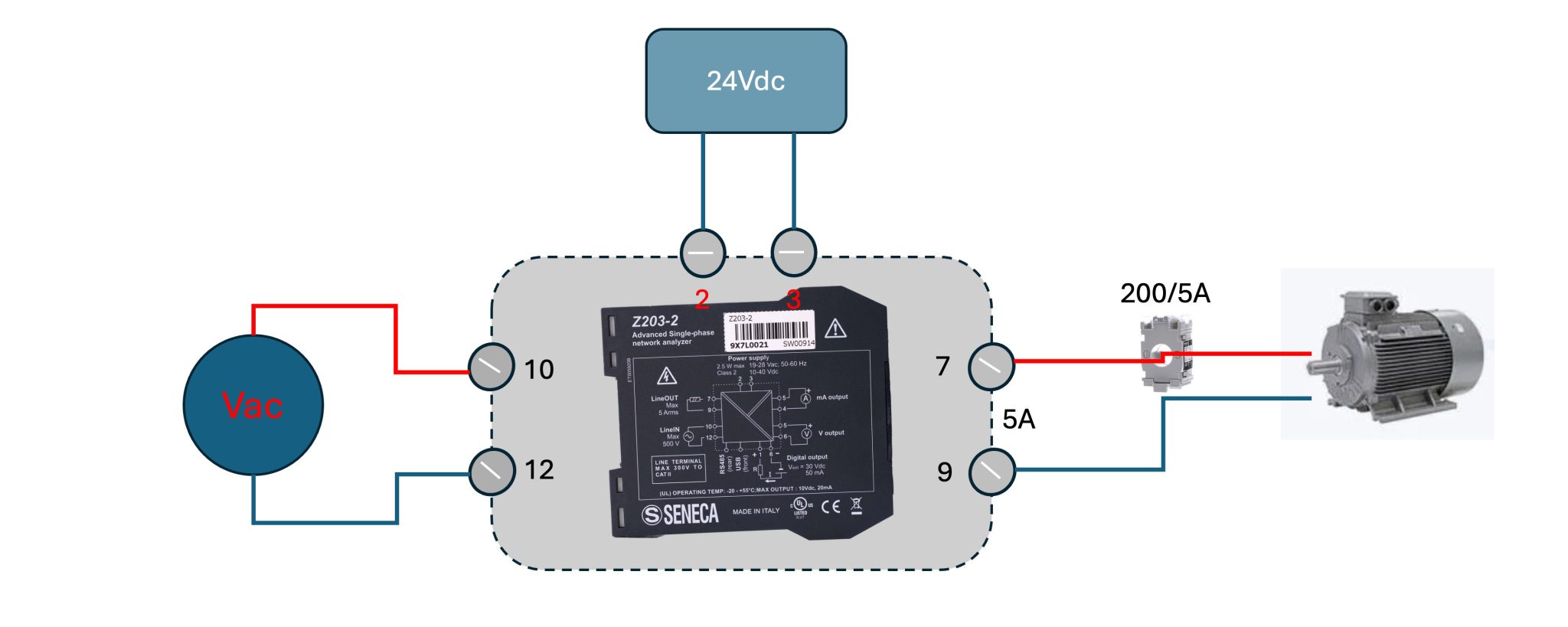

Sơ đồ đấu dây nguồn - dòng điện - điện áp vào Z203-2 — Sơ đồ đấu dây nguồn – dòng điện – điện áp vào Z203-2

1️⃣ Nguồn cấp cho Z203-2

Nguồn cấp: Voltage: 10 – 40 Vdc; 19 – 28 Vac ; 50 – 60 Hz vào ternial 2-3
Nguồn cấp được cấp thông qua phụ kiện Z-PC-DINAL2-17.5

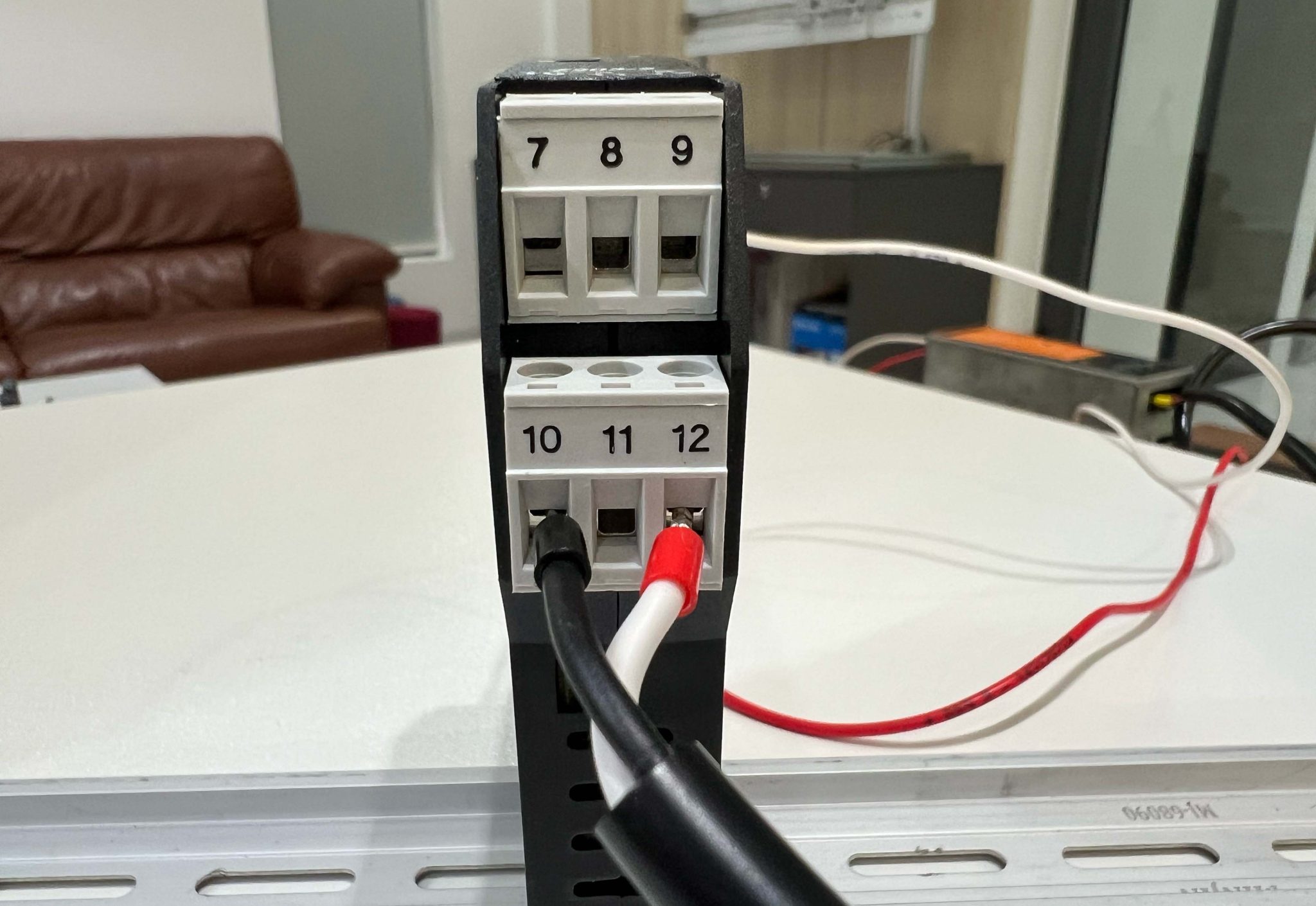

2️⃣ Đấu điện áp vào Z203-2

Lấy trực tiếp từ nguồn 1 pha max 500Vac cần giám sát
Không đưa điện áp AC trực tiếp vào PLC
Điện áp 0-500Vac được đưa vào 10-12

3️⃣ Đấu dòng điện đo

Đo trực tiếp với tải < 5A.
Đo dòng thông qua CT: cần chọn loại ngõ ra 5A để khai báo. Vd 100/5A.
Đảm bảo tỷ số CT khớp với cấu hình
Dòng điện được kết nối vào 7-9

👉 Sai CT = sai toàn bộ số liệu điện năng.

Cấu hình thông số cơ bản trên Z203-2

Các tham số bắt buộc phải cấu hình:

🔧 Dải đo điện áp & dòng điện

Khai báo đúng:
- Điện áp danh định
- Dòng sơ cấp / thứ cấp của CT

🔧 Cấu hình ngõ ra analog 4–20mA/0-10V

Gán mỗi ngõ analog cho:
- Dòng điện
- Công suất
- Điện năng
- Tần số (tùy ứng dụng)

👉 PLC chỉ đọc được tín hiệu chuẩn, không đọc trực tiếp điện AC.

🔧 Truyền thông Modbus RTU (nếu dùng)

Slave ID
Baudrate
Parity
Register map

Hai cách cấu hình Z203-2

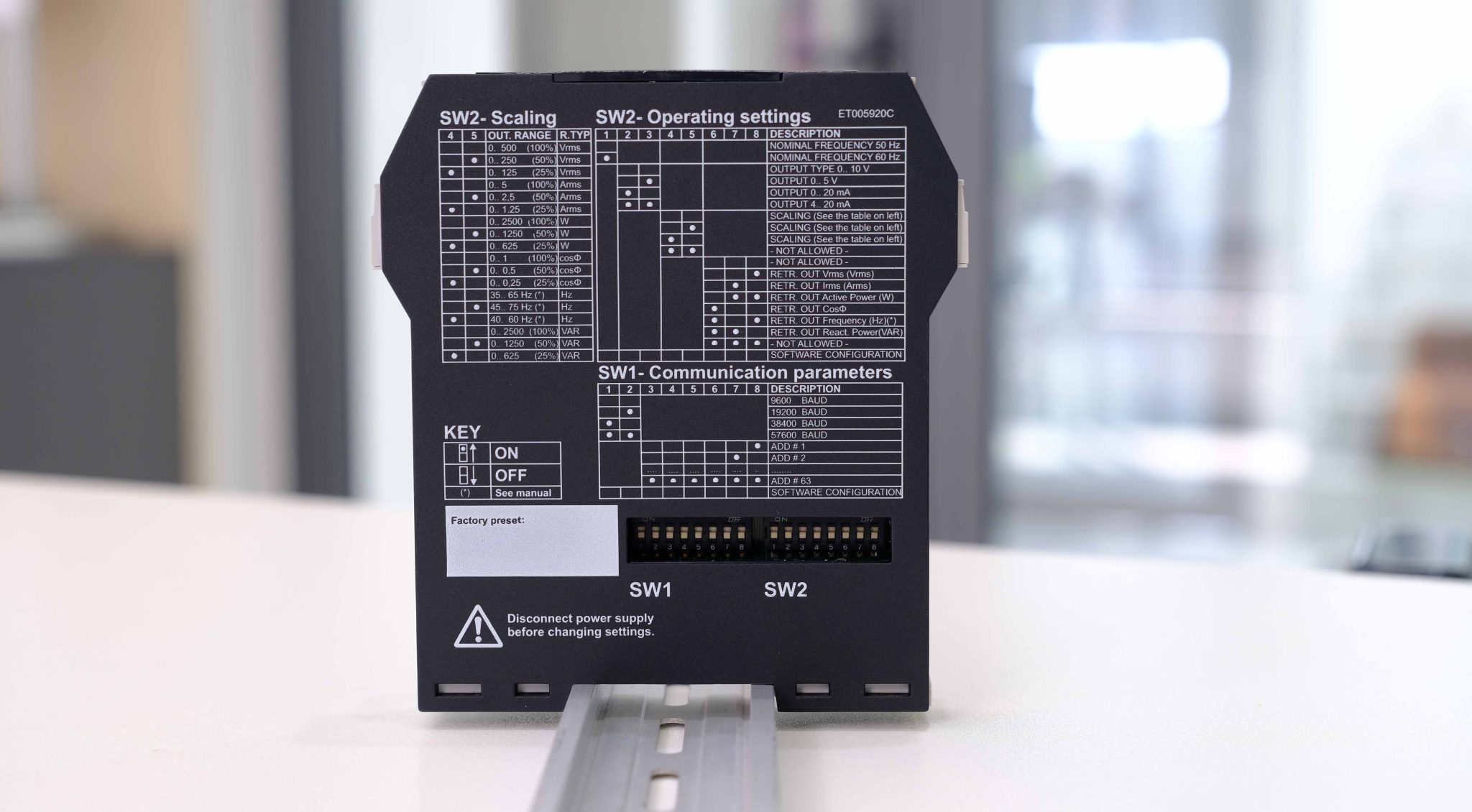

Cấu hình thông qua DIP Switch

SW1 được sử dụng cho truyền thông modbus chỉ để cài 2 thông số:

Tốc độ Baud
Địa chỉ ID

Vd: mình muốn cài đặt địa chỉ số 1 và Tốc độ Buad là 19200 thì cài:

SW1: 1 3 4 5 6 7 OFF 2 8 ON

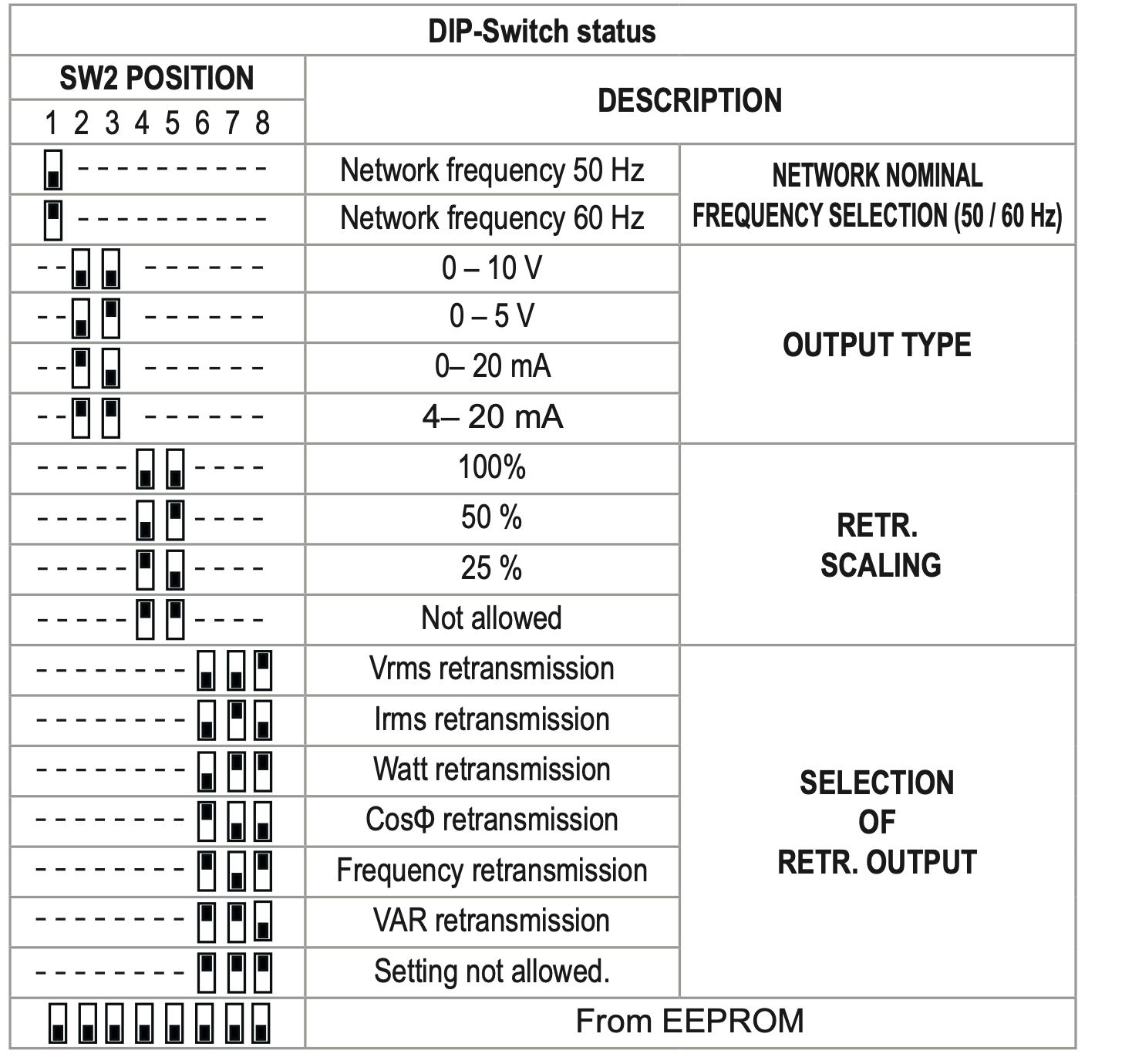

Ý nghĩa SW2 của Z203-2

SW2 được cài đặt cho Input và Output:
SW2 của Z203-2 được dùng để cài Input đầu vào và output ngõ ra.
Input: tần số 50-60Hz
Output: 4-20mA, 0-20mA, 0-10V, 0-5V
Sales: 25-50-100%
Loại output tương ứng với: Vrm, Irm, Watt, CosP, Hz, VAR

Vd: mình muốn cài đầu vào: sử dụng tần số 50Hz, điện áp 250Vac tương ứng ngõ ra 4-20mA thì cài như sau:

SW2: 2-3-5-8 ON và 1-4-6-7 OFF.

Vd: mình muốn đọc tần số 35-75Hz tương ứng 0-10V, tần số điện lưới là 60Hz thì cài như sau:

SW2: 1 – 6 – 8 ON, 2 – 3 – 4 – 5 – 7 OFF

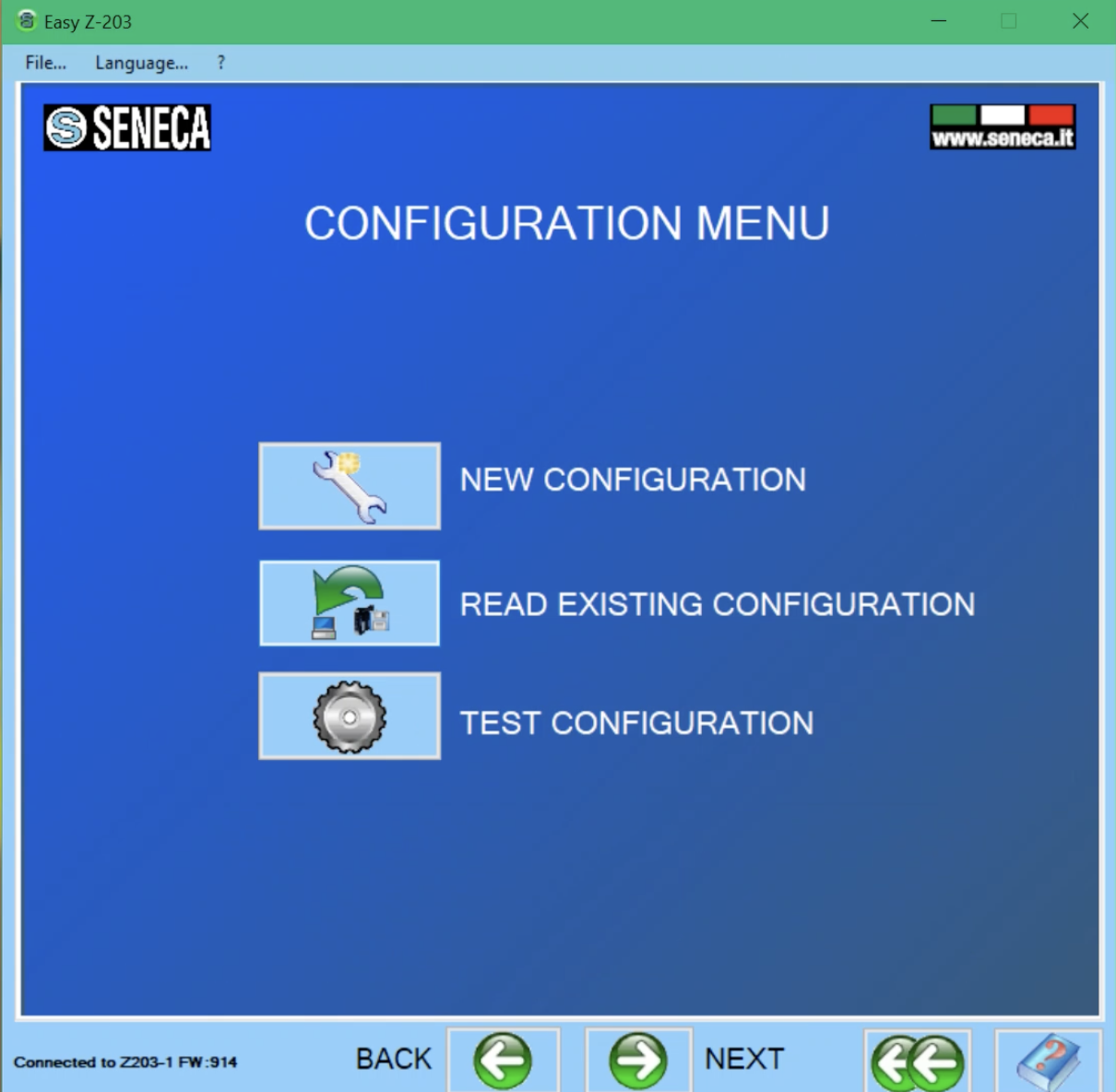

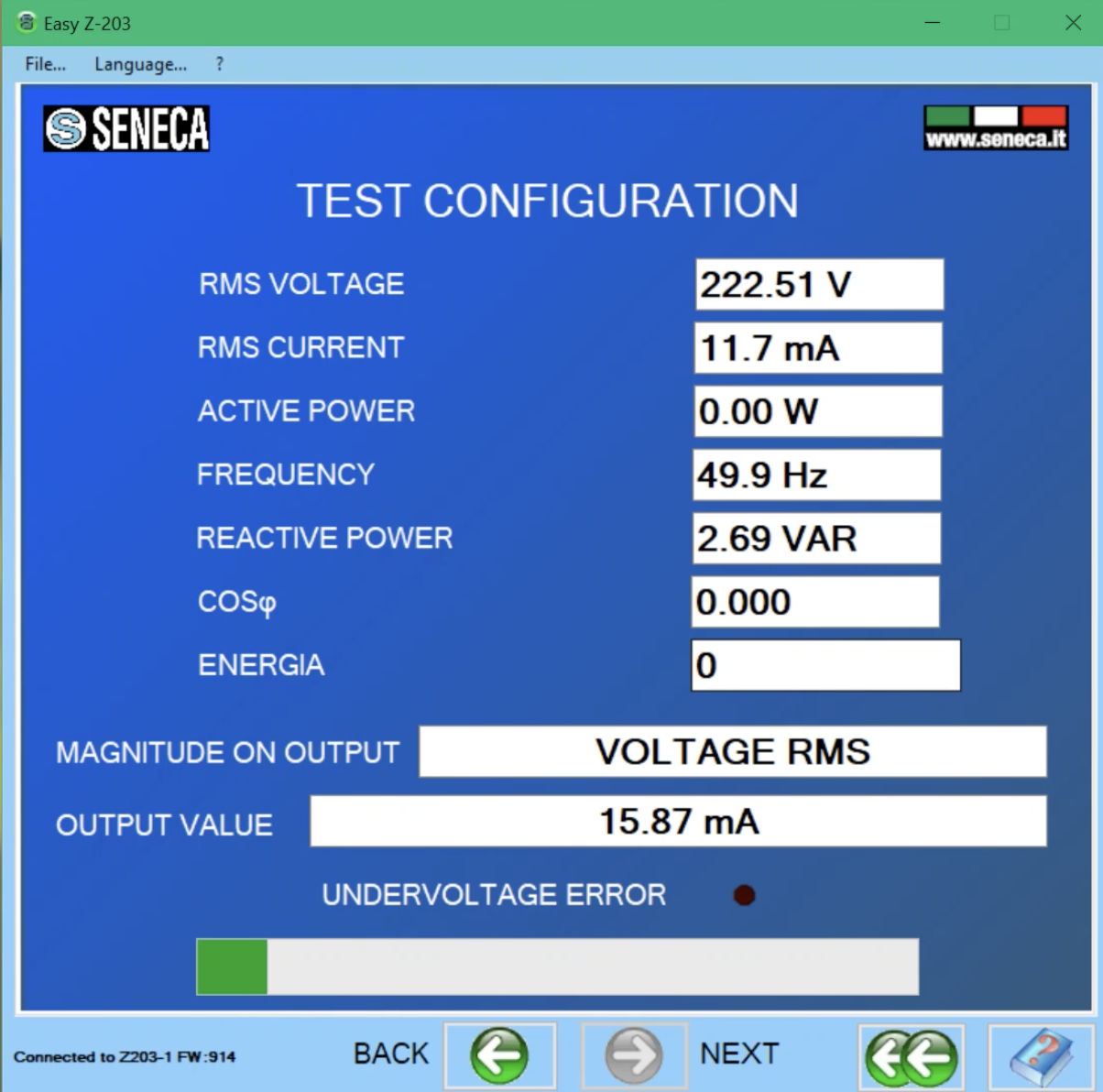

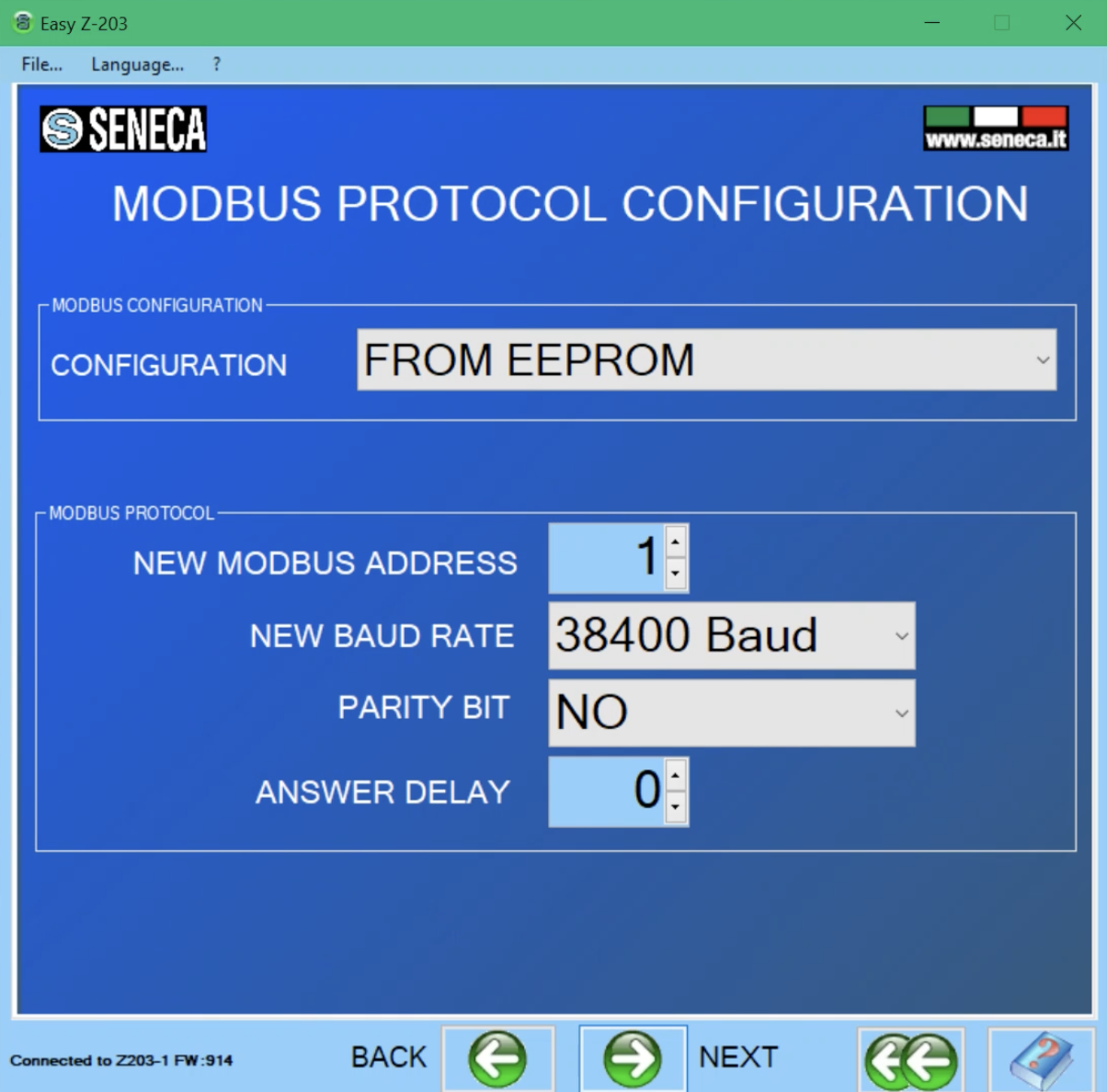

Cấu hình thông qua software Easy Setup của Seneca

Link hướng dẫn: https://youtu.be/F6xtHmDrG34

Phần mềm Easey Set up được dùng để cài đặt cho Z203-2

Tất cả các DIP Switch đều OFF
Cài đặt phần mềm Easy Setup vào máy tính
Cáp kết nối Usb – Micro-usb
Cấp nguồn 24Vdc vào Z203-2

PLC đọc dữ liệu từ Z203-2 như thế nào?

Trường hợp 1: Đọc analog 4–20mA

PLC đọc analog input
Scale 4–20mA → giá trị kỹ thuật
Ưu điểm:
- Đơn giản
- Ổn định
- Phù hợp hệ nhỏ

Trường hợp 2: Đọc Modbus RTU

PLC đọc thanh ghi Z203-2
Lấy nhiều thông số cùng lúc
Phù hợp hệ SCADA / EMS

👉 Chọn analog hay Modbus tùy mức độ hệ thống.

Các lỗi thường gặp khi cài đặt Z203-2

❌ Đấu nhầm chiều CT
❌ Khai báo sai tỷ số biến dòng
❌ Scale sai 4–20mA trong PLC
❌ Nhầm điện áp đo và điện áp cấp nguồn
❌ PLC đọc sai đơn vị (A, kW, Hz)

👉 90% lỗi không nằm ở thiết bị, mà nằm ở cấu hình & đấu dây.
