So sánh đồng hồ điện và bộ phân tích điện năng cho PLC

So sánh đồng hồ điện và bộ phân tích điện năng là vấn đề nhiều kỹ sư và chủ hệ thống gặp phải khi triển khai PLC & SCADA, bởi lúc này nhu cầu không còn dừng ở việc “xem số tại tủ” mà là giám sát, lưu dữ liệu và phân tích điện năng một cách có hệ thống.

Nội Dung Chính

Đồng hồ điện là gì? và có những loại nào

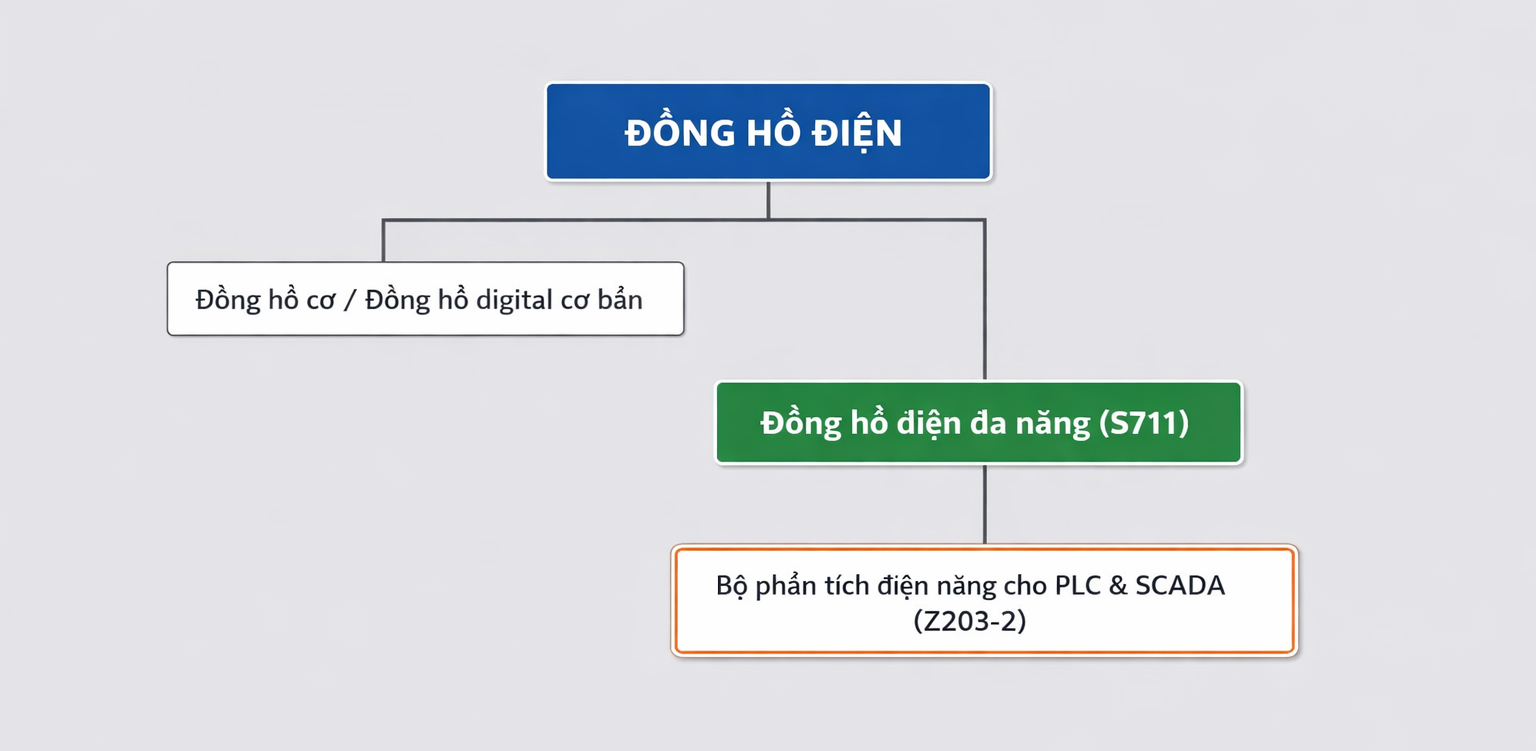

Phân loại đồng hồ điện và bộ phân tích điện năng trong hệ PLC SCADA

Trong thực tế, đồng hồ điện không chỉ có một loại duy nhất mà được chia thành nhiều cấp độ:

Đồng hồ điện cơ / digital cơ bản
→ Chủ yếu đo điện năng tiêu thụ (kWh), dùng phổ biến trong dân dụng hoặc tủ điện rất đơn giản.
Đồng hồ điện đa năng / power analyzer
→ Đo được điện áp, dòng điện, công suất, cosφ, tần số, thậm chí THD và sóng hài.

👉 Bài viết này không so sánh đồng hồ điện cơ bản, mà tập trung vào đồng hồ điện đa năng (power analyzer) khi đặt cạnh bộ phân tích điện năng dùng cho PLC & SCADA.

Đồng hồ điện đa năng (power analyzer) – ví dụ S711

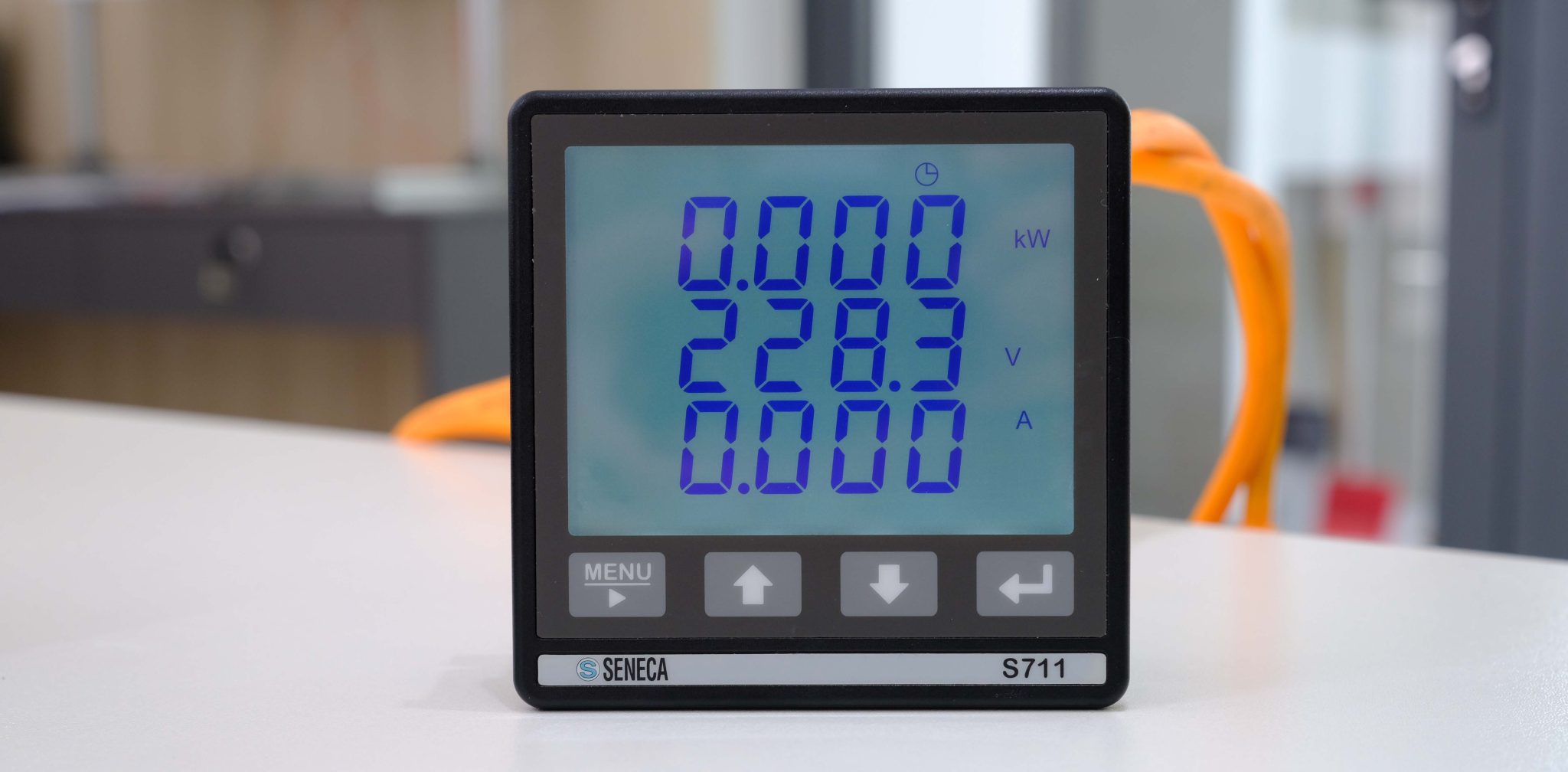

S711 – power analyzer dạng panel, hiển thị và phân tích điện năng trực tiếp tại tủ điện

Trong nhóm đồng hồ điện đa năng / power analyzer dạng panel, các thiết bị như S711 có khả năng phân tích điện năng rất đầy đủ, bao gồm:

Điện áp, dòng điện, công suất
Hệ số công suất (cosφ), tần số
Điện năng tác dụng / phản kháng
THD và sóng hài
Truyền thông RS485 Modbus, một số phiên bản có analog output

Thiết kế của S711 tập trung vào:

Hiển thị trực quan tại mặt tủ
Phân tích và thao tác trực tiếp tại chỗ
Phù hợp các tủ điện trung tâm, nơi người vận hành cần xem và phân tích ngay trên thiết bị

👉 Có thể khẳng định: S711 là một power analyzer thực thụ, không phải đồng hồ điện đơn giản.

Bộ phân tích điện năng cho PLC & SCADA – ví dụ Z203-2

Z203-2 bộ phân tích điện năng DIN rail cho PLC SCADA — Z203-2 – bộ phân tích điện năng dạng DIN rail, đưa dữ liệu điện về PLC & SCADA

Khác với power analyzer dạng panel, bộ phân tích điện năng như Z203-2 được thiết kế với mục tiêu chính là:

Đưa dữ liệu điện về PLC & SCADA
Tối ưu cho tín hiệu analog 4–20mA / 0–10V
Truyền thông RS485 Modbus RTU
Lắp DIN rail, gọn trong tủ điều khiển

Z203-2 tập trung vào:

Dữ liệu điện phục vụ điều khiển & giám sát
Chi phí đầu tư thấp hơn
Dễ tích hợp vào hệ PLC hiện hữu

👉 Đây là thiết bị đóng vai trò bridge giữa hệ thống điện và PLC, không nhấn mạnh hiển thị tại chỗ.

👉 Xem chi tiết sản phẩm tại đây:
🔗 Z203-2 – Bộ phân tích điện năng 1 pha
https://huphaco.vn/z203-2-bo-phan-tich-dien-nang-1-pha/

So sánh đồng hồ điện và bộ phân tích điện năng theo đúng bản chất sử dụng

Tiêu chí	S711 (Power Analyzer panel)	Z203-2 (DIN rail)
Bản chất	Đồng hồ điện đa năng / power analyzer	Bộ phân tích điện năng cho PLC
Mức độ phân tích	Rất đầy đủ (kể cả THD, harmonic)	Cơ bản – tập trung realtime
Hiển thị tại chỗ	✅ Rất mạnh	❌ Không có
Gắn tủ	Mặt tủ (panel)	DIN rail
PLC đọc dữ liệu	Có	Là mục tiêu chính
Analog 4–20mA	Có (tùy phiên bản)	Mặc định
Modbus RTU	Có	Có
Giá thành	❌ Cao	✅ Thấp hơn đáng kể

👉 Khác biệt lớn nhất không nằm ở khả năng đo, mà nằm ở vai trò trong hệ thống và chi phí đầu tư.

Khi nào nên dùng đồng hồ điện đa năng như S711?

Bạn nên dùng S711 khi:

Cần xem và phân tích điện trực tiếp tại tủ
Có người vận hành thường xuyên tại chỗ
Cần nhiều thông số nâng cao (THD, harmonic)
Ngân sách cho phép

👉 S711 phù hợp với tủ điện trung tâm, tủ nguồn, nơi hiển thị và phân tích tại chỗ là ưu tiên.

Khi nào nên dùng bộ phân tích điện năng như Z203-2?

Bạn nên dùng Z203-2 khi:

Hệ thống có PLC hoặc SCADA
Mục tiêu là đưa dữ liệu điện về điều khiển
Không cần hiển thị tại chỗ
Cần giải pháp gọn – dễ tích hợp – chi phí hợp lý

👉 Z203-2 rất phù hợp cho tủ máy, tủ điều khiển phân tán.

Giải pháp kết hợp thực tế (rất hay gặp)

Trong nhiều hệ thống lớn, giải pháp tối ưu là:

S711 đặt tại tủ nguồn để phân tích và giám sát tổng
Z203-2 đặt tại các tủ máy để đưa dữ liệu về PLC

👉 Hai thiết bị không loại trừ nhau, mà bổ sung cho nhau.
