Xin chào các em học sinh thân mến! Hôm nay, thầy sẽ hướng dẫn các em về công thức mạch điện nối tiếp và song song – một kiến thức nền tảng trong môn Vật lý. Bài hướng dẫn này được thiết kế để giúp các em dễ dàng nắm bắt và áp dụng trong cả học tập lẫn thực tế.
Mạch Điện Nối Tiếp: Những Điều Cần Biết
Khi các thiết bị điện được nối tiếp nhau, chúng tạo thành một “đường đi” duy nhất cho dòng điện. Hãy tưởng tượng như một đoàn người đi qua một cánh cửa hẹp – tất cả phải đi qua cùng một lối.
Công thức mạch điện nối tiếp
- Cường độ dòng điện (I): Dòng điện đi qua mỗi thiết bị trong mạch nối tiếp đều bằng nhau.
- Công thức: I = I₁ = I₂ = I₃ = … = Iₙ
- Hiệu điện thế (U): Tổng hiệu điện thế trên các thiết bị bằng hiệu điện thế của nguồn.
- Công thức: U = U₁ + U₂ + U₃ + … + Uₙ
- Điện trở tương đương (R): Tổng của tất cả các điện trở trong mạch.
- Công thức: R = R₁ + R₂ + R₃ + … + Rₙ

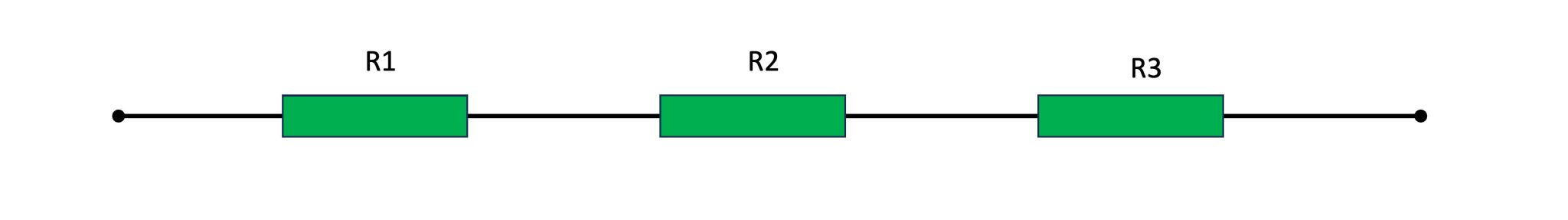

Sơ đồ mạch điện nối tiếp
Ví dụ thực tế
Giả sử chúng ta có 3 đèn LED với điện trở lần lượt là 10Ω, 20Ω và 30Ω được nối tiếp với nhau.
Điện trở tương đương sẽ là: R = 10Ω + 20Ω + 30Ω = 60Ω
Nếu nguồn điện có hiệu điện thế 12V, cường độ dòng điện qua mạch sẽ là: I = U/R = 12V/60Ω = 0.2A = 200mA
Mạch Điện Song Song: Giải Thích Dễ Hiểu
Trong mạch điện song song, các thiết bị được nối tạo thành nhiều “đường đi” khác nhau cho dòng điện. Giống như khi có nhiều quầy thanh toán trong siêu thị, mọi người có thể đi qua các lối khác nhau.
Công thức mạch điện song song
- Hiệu điện thế (U): Hiệu điện thế trên mỗi nhánh song song đều bằng nhau và bằng hiệu điện thế nguồn.
- Công thức: U = U₁ = U₂ = U₃ = … = Uₙ
- Cường độ dòng điện (I): Tổng cường độ dòng điện bằng tổng cường độ dòng điện qua các nhánh.
- Công thức: I = I₁ + I₂ + I₃ + … + Iₙ
- Điện trở tương đương (R): Điện trở tương đương luôn nhỏ hơn điện trở nhỏ nhất trong mạch.
- Công thức: 1/R = 1/R₁ + 1/R₂ + 1/R₃ + … + 1/Rₙ
Sơ đồ mạch điện song song
Ví dụ trực quan
Nếu chúng ta mắc 3 bóng đèn song song với điện trở lần lượt là 10Ω, 20Ω và 30Ω:
Điện trở tương đương sẽ là: 1/R = 1/10Ω + 1/20Ω + 1/30Ω = 0.1 + 0.05 + 0.033 = 0.183 R = 1/0.183 ≈ 5.46Ω
Với nguồn điện 12V, cường độ dòng điện qua mạch sẽ là: I = U/R = 12V/5.46Ω ≈ 2.2A

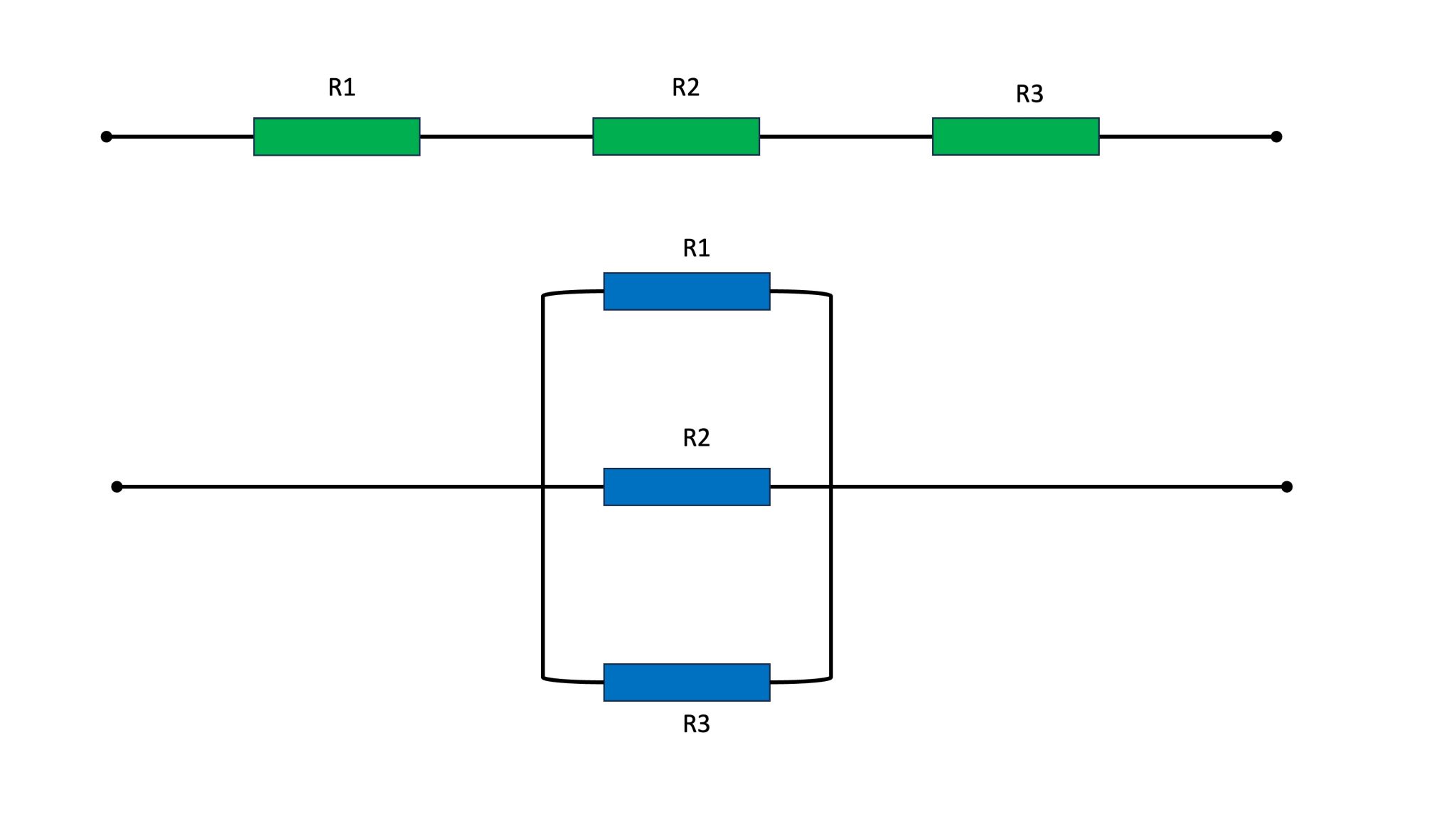

So Sánh Mạch Điện Nối Tiếp và Song Song
| Đặc điểm | Mạch nối tiếp | Mạch song song |
| Cường độ dòng điện | Như nhau qua mỗi thiết bị | Phân chia qua các nhánh |
| Hiệu điện thế | Phân chia cho các thiết bị | Như nhau trên mỗi nhánh |
| Điện trở tương đương | R = R₁ + R₂ + … + Rₙ | 1/R = 1/R₁ + 1/R₂ + … + 1/Rₙ |
| Ảnh hưởng khi một thiết bị hỏng | Toàn bộ mạch ngừng hoạt động | Các thiết bị khác vẫn hoạt động |
| Công suất tổng | P = I² × R | P = U² / R |
Khi nào mắc nối tiếp khi nào mắc song song
Mạch nối tiếp:
- Dây đèn trang trí Giáng sinh kiểu cũ (khi một bóng hỏng, cả dây đèn tắt)
- Cầu chì bảo vệ trong hệ thống điện
- Pin trong đèn pin (các pin thường được nối tiếp để tăng điện áp)
Mạch song song:
- Hệ thống điện trong nhà (các thiết bị được mắc song song)
- Đèn LED trang trí hiện đại (một bóng hỏng, các bóng khác vẫn sáng)
- Các ổ cắm điện trong nhà
Mẹo Giải Bài Tập Mạch Điện
Đối với mạch nối tiếp:
- Xác định điện trở tương đương: Cộng tất cả các điện trở.
- Tính cường độ dòng điện: Sử dụng I = U/R với R là điện trở tương đương.
- Tính hiệu điện thế trên mỗi điện trở: Sử dụng U₁ = I × R₁ (tương tự cho các điện trở khác).
Đối với mạch song song:
- Xác định điện trở tương đương: Sử dụng công thức 1/R = 1/R₁ + 1/R₂ + … + 1/Rₙ
- Tính cường độ dòng điện tổng: I = U/R với R là điện trở tương đương.
- Tính cường độ dòng điện qua mỗi nhánh: I₁ = U/R₁ (tương tự cho các nhánh khác).
Công Thức Tính Công Suất Điện
Công suất điện là tốc độ tiêu thụ năng lượng điện, được tính bằng watt (W).
Trong mạch nối tiếp:
- Công suất tiêu thụ trên mỗi điện trở: P₁ = I² × R₁
- Tổng công suất: P = I² × R = I × U
Trong mạch song song:
- Công suất tiêu thụ trên mỗi điện trở: P₁ = U² / R₁
- Tổng công suất: P = U² / R = U × I
Bài Tập Thực Hành
Bài tập 1: Mạch nối tiếp
Có 3 điện trở R₁ = 5Ω, R₂ = 10Ω và R₃ = 15Ω mắc nối tiếp với nguồn điện 12V. Hãy tính:
- Điện trở tương đương
- Cường độ dòng điện qua mạch
- Hiệu điện thế trên mỗi điện trở
Lời giải:
- R = 5Ω + 10Ω + 15Ω = 30Ω
- I = 12V / 30Ω = 0.4A
- U₁ = 0.4A × 5Ω = 2V
- U₂ = 0.4A × 10Ω = 4V
- U₃ = 0.4A × 15Ω = 6V
Bài tập 2: Mạch song song
Ba điện trở R₁ = 20Ω, R₂ = 30Ω và R₃ = 60Ω được mắc song song với nguồn điện 12V. Hãy tính:
- Điện trở tương đương
- Cường độ dòng điện tổng
- Cường độ dòng điện qua mỗi điện trở
Lời giải:
- 1/R = 1/20Ω + 1/30Ω + 1/60Ω = 0.05 + 0.033 + 0.017 = 0.1
- R = 1/0.1 = 10Ω
- I = 12V / 10Ω = 1.2A
- I₁ = 12V / 20Ω = 0.6A
- I₂ = 12V / 30Ω = 0.4A
- I₃ = 12V / 60Ω = 0.2A
Lưu Ý Quan Trọng Khi Học
- Kiểm tra kết quả: Đối với mạch song song, tổng dòng điện phải bằng tổng dòng điện qua các nhánh (I = I₁ + I₂ + … + Iₙ).
- Điều kiện hoạt động: Trong mạch nối tiếp, nếu một thiết bị ngừng hoạt động, cả mạch sẽ ngừng. Trong mạch song song, các thiết bị khác vẫn hoạt động bình thường.
- Áp dụng công thức: Nhớ áp dụng đúng công thức cho từng loại mạch để tránh sai sót trong tính toán.
Hiểu rõ về mạch điện nối tiếp và song song không chỉ giúp các em vượt qua các bài kiểm tra mà còn có ý nghĩa thực tiễn trong cuộc sống. Từ việc sửa chữa đèn trang trí đến hiểu cách hoạt động của hệ thống điện trong nhà, kiến thức này sẽ luôn hữu ích.
Thầy hy vọng bài hướng dẫn này giúp các em hiểu rõ hơn về công thức mạch điện nối tiếp và song song. Nếu có thắc mắc, hãy đặt câu hỏi để thầy có thể giải đáp chi tiết hơn.
Câu Hỏi Thường Gặp mạch nối tiếp và song song
1. Làm thế nào để nhận biết mạch điện nối tiếp và song song trong thực tế?
Trong mạch nối tiếp, các thiết bị được nối liên tiếp nhau, tạo thành một đường đi duy nhất cho dòng điện. Trong mạch song song, các thiết bị được nối tạo thành nhiều nhánh riêng biệt, với mỗi thiết bị có hai đầu nối đến cùng hai điểm trong mạch.
2. Tại sao đèn trong nhà thường được mắc song song thay vì nối tiếp?
Đèn trong nhà được mắc song song vì nếu một đèn hỏng hoặc bị tắt, các đèn khác vẫn hoạt động bình thường. Nếu mắc nối tiếp, khi một đèn hỏng, tất cả đèn sẽ tắt.
3. Làm thế nào để tăng độ sáng của đèn trong mạch điện?
Để tăng độ sáng của đèn, ta có thể tăng công suất tiêu thụ bằng cách tăng hiệu điện thế đặt vào đèn (trong giới hạn cho phép) hoặc giảm điện trở của đèn.
4. Khi nào nên sử dụng mạch nối tiếp và khi nào nên sử dụng mạch song song?
Sử dụng mạch nối tiếp khi cần tăng điện trở tổng hoặc chia nhỏ hiệu điện thế. Sử dụng mạch song song khi cần duy trì hoạt động của các thiết bị độc lập với nhau hoặc khi cần giảm điện trở tổng.
5. Nếu có nhiều điện trở bằng nhau mắc song song, làm thế nào để tính nhanh điện trở tương đương?
Khi n điện trở bằng nhau R₁ = R₂ = … = Rₙ = R được mắc song song, điện trở tương đương được tính bằng: R_tương_đương = R/n.
Như vậy, công thức mạch điện nối tiếp và song song được áp dụng không chỉ trong trường học mà còn rất rõ ràng trong thực tế hằng ngày.
