Ký Hiệu MOSFET – NMOS – PMOS Phân Biệt Nét Đứt – Nét Liền

Ký hiệu MOSFET là một phần không thể thiếu trong sơ đồ mạch điện tử, giúp kỹ sư và sinh viên hiểu rõ cách hoạt động của linh kiện này. Với hơn chục năm làm việc trong ngành đo lường công nghiệp, tôi đã tiếp xúc với hàng trăm sơ đồ mạch, từ hệ thống cảm biến áp suất đến bộ điều khiển động cơ. Hôm nay, tôi sẽ giải thích chi tiết ký hiệu MOSFET là gì, các loại ký hiệu, ý nghĩa, và cách áp dụng trong thực tế. Nếu bạn đang tìm hiểu về MOSFET, bài viết này sẽ rất hữu ích!

Ký Hiệu MOSFET Là Gì?

Ký hiệu MOSFET (Metal Oxide Semiconductor Field Effect Transistor) là biểu tượng được dùng trong sơ đồ mạch để đại diện cho linh kiện này. MOSFET là một loại transistor hiệu ứng trường, dùng để điều khiển dòng điện bằng điện áp cổng (Gate). Ký hiệu MOSFET giúp bạn nhận biết loại MOSFET (NMOS hay PMOS), chế độ hoạt động (Enhancement hay Depletion), và cách kết nối (Gate, Drain, Source).

Tôi nhớ lần đầu làm việc với MOSFET trong một dự án đo lường áp suất, tôi bị nhầm ký hiệu NMOS và PMOS, dẫn đến mạch không hoạt động. Sau đó, tôi phải đọc kỹ datasheet và chuẩn IEEE để hiểu rõ – một bài học đáng nhớ!

Phân Loại Ký Hiệu MOSFET

Dựa trên hai nguồn uy tín (CircuitBread và Electronics Stack Exchange), ký hiệu MOSFET được phân loại theo:

Theo loại kênh:

NMOS (kênh N): Kênh dẫn là chất bán dẫn loại N, mũi tên trong ký hiệu chỉ VÀO (từ lớp nền P vào kênh N).

PMOS (kênh P): Kênh dẫn là chất bán dẫn loại P, mũi tên chỉ RA (từ lớp nền N ra kênh P).

Theo chế độ hoạt động:





Enhancement (Tăng cường): Cần điện áp cổng để tạo kênh dẫn. Một FET thường có ba điểm kết nối – cực máng, cực nguồn và cực cổng. Chúng ta tưởng tượng rằng các nhà thiết kế ký hiệu đã tạo ra hai góc vuông để gợi nhớ đến kênh phân tách cực nguồn và cực máng, với cực cổng được gắn ở giữa kênh đó. Lưu ý rằng PMOS có một vòng tròn trên đầu vào, gợi nhớ đến ký hiệu logic kỹ thuật số trong đó sự đảo ngược được chỉ ra bằng một vòng tròn. Mặc dù PMOS không đảo ngược tín hiệu, nhưng hoạt động của nó, theo một cách nào đó, bị đảo ngược so với hoạt động của NMOS.

Depletion (Suy giảm): Kênh dẫn có sẵn, điện áp cổng làm giảm dẫn.

Như bạn có thể thấy, nó giống hệt nhau ngoại trừ đường biểu diễn kênh dày hơn. Điều này có lý nếu bạn cho rằng FET chế độ cạn kiệt tự nhiên có mức sóng mang cao trong kênh. Sự khác biệt này cực kỳ tinh tế và khó thể hiện khi viết chúng ra bằng tay, vì vậy hãy cẩn thận và kiểm tra lại với Bill of Materials của bạn nếu có thể.

Các ký hiệu viết tắt sẽ có hiệu quả trong phần lớn các trường hợp nhưng vẫn có nhiều lúc cần đến các ký hiệu phức tạp hơn.

Ý Nghĩa Ký Hiệu MOSFET

Ký hiệu MOSFET không chỉ là hình vẽ, mà còn mang thông tin quan trọng:

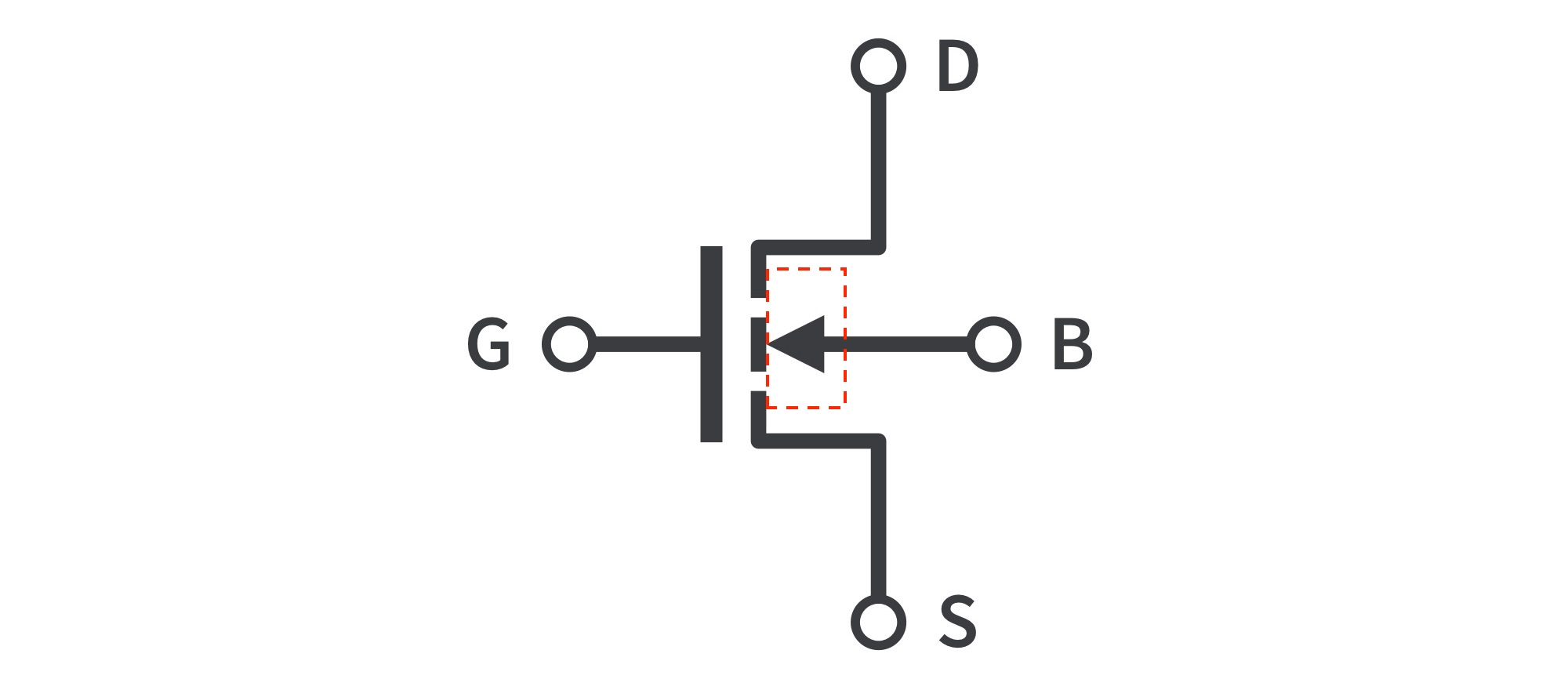

• Mũi tên:



• • Trong NMOS, mũi tên chỉ vào (từ lớp nền P vào kênh N), thể hiện mối nối PN của thân (body diode).
  • Trong PMOS, mũi tên chỉ ra (từ lớp nền N ra kênh P).

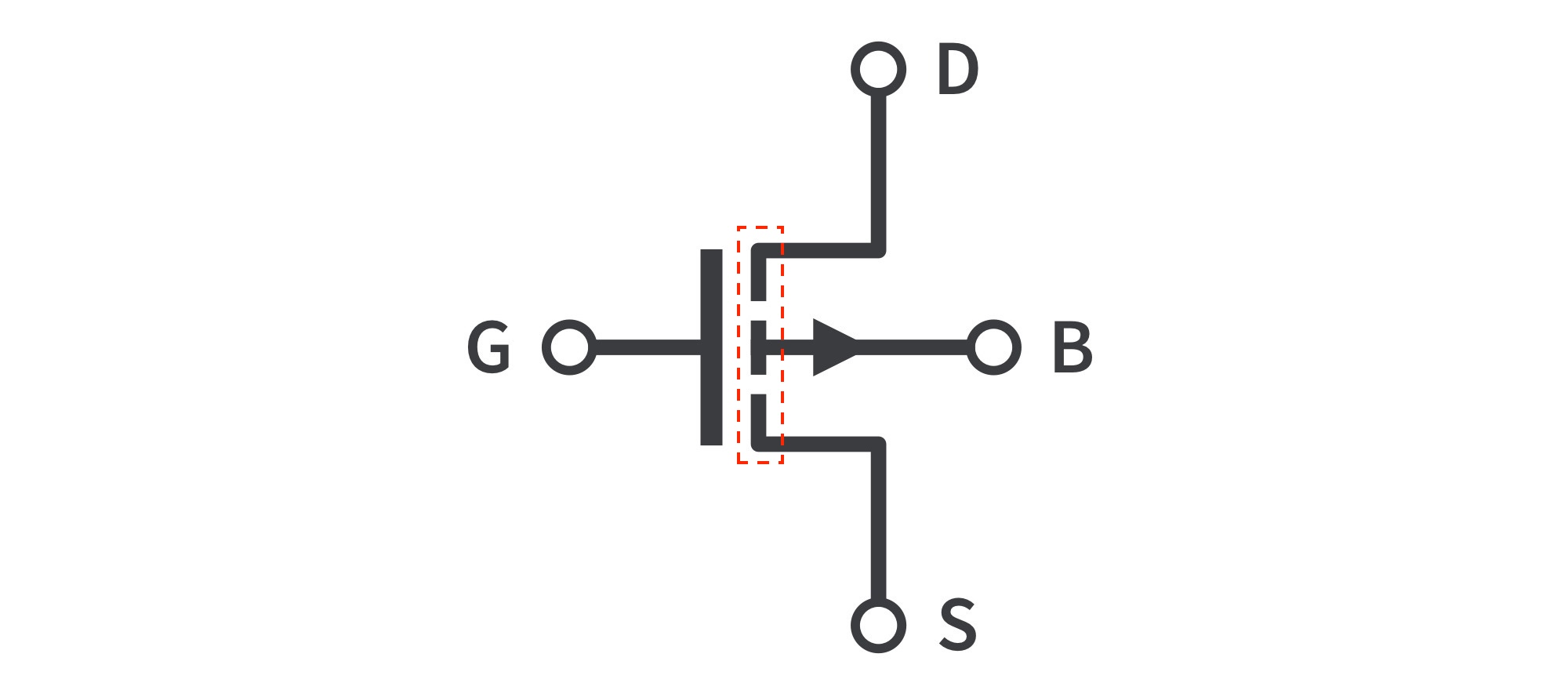

• Kênh dẫn:



• • Nét đứt (Enhancement): Cần điện áp cổng để dẫn.
  • Nét liền (Depletion): Đã có kênh dẫn sẵn.
• Cấu trúc:



  • Cổng (Gate) thường vẽ hình chữ L hoặc một đường thẳng.
  • Ba chân: Drain (trên), Source (dưới), Gate (bên).

Theo chuẩn IEEE 315/ANSI Y32.2 (được nhắc trong Electronics Stack Exchange), ký hiệu chuẩn của NMOS có mũi tên ở thân chỉ vào, và cổng vẽ hình chữ L. Tuy nhiên, trong thực tế, tôi thấy nhiều biến thể ký hiệu, ví dụ như của Circuit Lab, bị chê là không rõ ràng vì mũi tên chỉ hướng ngược.

Ký Hiệu Chuẩn Của N-Channel MOSFET

Dựa trên thảo luận từ Electronics Stack Exchange, ký hiệu được chấp nhận rộng rãi cho N-Channel MOSFET là:

• Cổng (Gate) ở một bên, 2 chân ở bên kia (Drain trên, Source dưới).
• Chân giữa (thân) có mũi tên chỉ VÀO, nối với Source, thể hiện body diode (diode này không dẫn khi Source âm hơn Drain).
• Đây là ký hiệu phổ biến, “đủ rõ ràng” để sử dụng trong sơ đồ.

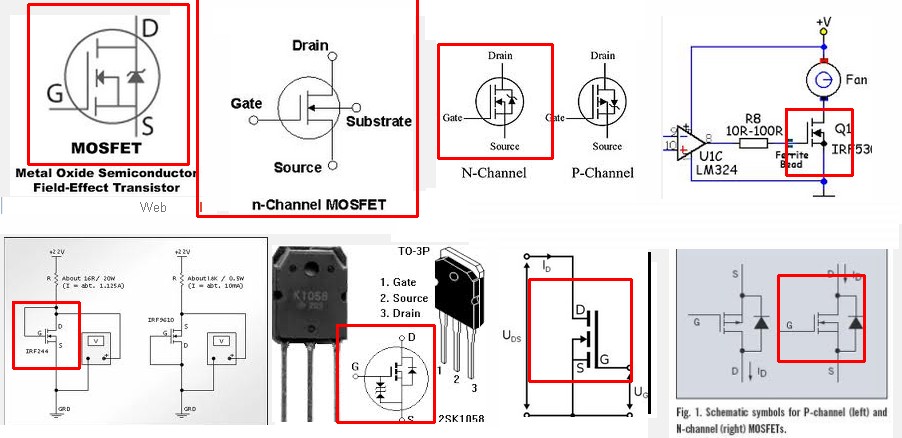

Tại Sao Có Nhiều Biến Thể Ký Hiệu MOSFET?

Tôi nhận thấy có nhiều ký hiệu MOSFET khác nhau, và đây cũng là vấn đề được thảo luận trong cả hai bài viết:

• Không có chuẩn thống nhất: Một số ý kiến cho rằng không có chuẩn quốc tế cố định, nên “gì cũng được”. Nhưng thực tế, chuẩn IEEE 315/ANSI Y32.2 (dùng trong quân đội Mỹ) là một tham chiếu đáng tin cậy.
• Biến thể không chuẩn: Ví dụ, ký hiệu của Circuit Lab bị chê vì mũi tên chỉ hướng ngược, gây nhầm lẫn về hướng dòng.
• Tùy nhà sản xuất: Mỗi công ty có thể vẽ ký hiệu hơi khác, nên tôi luôn khuyên bạn kiểm tra datasheet của linh kiện để chắc chắn.

Ứng Dụng Thực Tế Của MOSFET Trong Công Nghiệp

MOSFET được dùng rất nhiều trong các hệ thống tôi từng làm việc:

• Đo lường áp suất: MOSFET trong mạch cảm biến áp suất, điều khiển tín hiệu 4-20mA. Tôi từng dùng NMOS Enhancement để khuếch đại tín hiệu từ cảm biến.
• Điều khiển động cơ: MOSFET PMOS trong mạch nguồn, bật/tắt động cơ bơm nước.
• Nguồn xung: MOSFET Depletion trong bộ nguồn switching, chuyển đổi điện áp hiệu quả.

Hiểu rõ ký hiệu MOSFET giúp bạn thiết kế mạch chính xác. Tôi từng gặp trường hợp ký hiệu không chuẩn trong sơ đồ, dẫn đến nhầm lẫn khi lắp mạch – mất cả ngày để sửa lỗi.

Cách Chọn Ký Hiệu MOSFET Đúng

Dựa trên kinh nghiệm, tôi khuyên bạn:

• Xem datasheet: Ký hiệu trong datasheet của linh kiện (như từ Texas Instruments, Infineon) là đáng tin cậy nhất.
• Dùng chuẩn IEEE: Nếu làm việc chuyên nghiệp, tham khảo chuẩn IEEE 315 để ký hiệu rõ ràng.
• Phân biệt chế độ: Đừng nhầm Enhancement (nét đứt) và Depletion (nét liền), vì chúng hoạt động khác nhau.

Ký hiệu MOSFET trên mạch

Ký hiệu MOSFET là “ngôn ngữ” quan trọng để hiểu và làm việc với linh kiện này. Từ NMOS, PMOS đến Enhancement, Depletion, mỗi ký hiệu mang thông tin riêng. Dù có nhiều biến thể, bạn nên ưu tiên ký hiệu từ datasheet hoặc chuẩn IEEE để tránh nhầm lẫn. Nếu bạn cần tư vấn thêm về MOSFET trong dự án, cứ hỏi, tôi sẵn sàng chia sẻ kinh nghiệm thực tế!

Chúc anh em thành công!
