Thiết bị hiệu chuẩn nhiệt độ là thiết bị dùng để mô phỏng, đo và kiểm tra tín hiệu nhiệt độ như Thermocouple, Pt100, RTD hoặc tín hiệu analog nhằm phục vụ calibration, commissioning và test hệ thống PLC/PID/transmitter trong công nghiệp. Trong các ứng dụng yêu cầu độ ổn định và độ chính xác cao, Seneca MSC-D là một trong những dòng calibrator nổi bật nhờ khả năng đo và phát tín hiệu nhiệt độ cực kỳ ổn định, hỗ trợ đa chuẩn cảm biến và phù hợp cho kỹ sư automation, instrument và calibration chuyên nghiệp.

Nếu bạn đang cần:

• Test analog input PLC
• Kiểm tra transmitter nhiệt độ
• Chạy thử PID controller
• Commissioning hệ thống nhiệt độ
• Hiệu chuẩn loop nhiệt độ công nghiệp
• Test cảm biến mà không cần gia nhiệt thực tế

thì MSC-D là thiết bị đáng đầu tư hơn rất nhiều so với các bộ giả lập nhiệt độ thông thường.

Không giống các bộ giả lập tín hiệu thông thường chỉ có chức năng source cơ bản, MSC-D được thiết kế theo hướng “all-in-one calibrator”, giúp kỹ sư vừa đo, vừa mô phỏng, vừa kiểm tra tín hiệu ngay tại hiện trường với độ ổn định rất cao.

Xem chi tiết tại: https://huphaco.vn/seneca-msc-d/

Thiết bị hiệu chuẩn nhiệt độ là gì?

Thiết bị hiệu chuẩn nhiệt độ là công cụ dùng để:

• Giả lập cảm biến nhiệt độ
• Đo tín hiệu nhiệt độ
• Kiểm tra transmitter
• Test PLC/PID controller
• Hiệu chuẩn hệ thống đo nhiệt

Thay vì phải:

• dùng cảm biến thật
• gia nhiệt thực tế
• mang lò nhiệt
• chờ nhiệt độ ổn định

kỹ sư chỉ cần dùng calibrator để phát tín hiệu tương đương nhiệt độ thực.

Ví dụ:

• Thermocouple K = 400°C
• Pt100 = 150°C
• Thermocouple S = 1200°C

PLC hoặc controller sẽ đọc như đang kết nối cảm biến thật ngoài hiện trường.

Đây là phương pháp tiêu chuẩn trong:

• Calibration
• Commissioning
• Instrumentation
• Automation công nghiệp

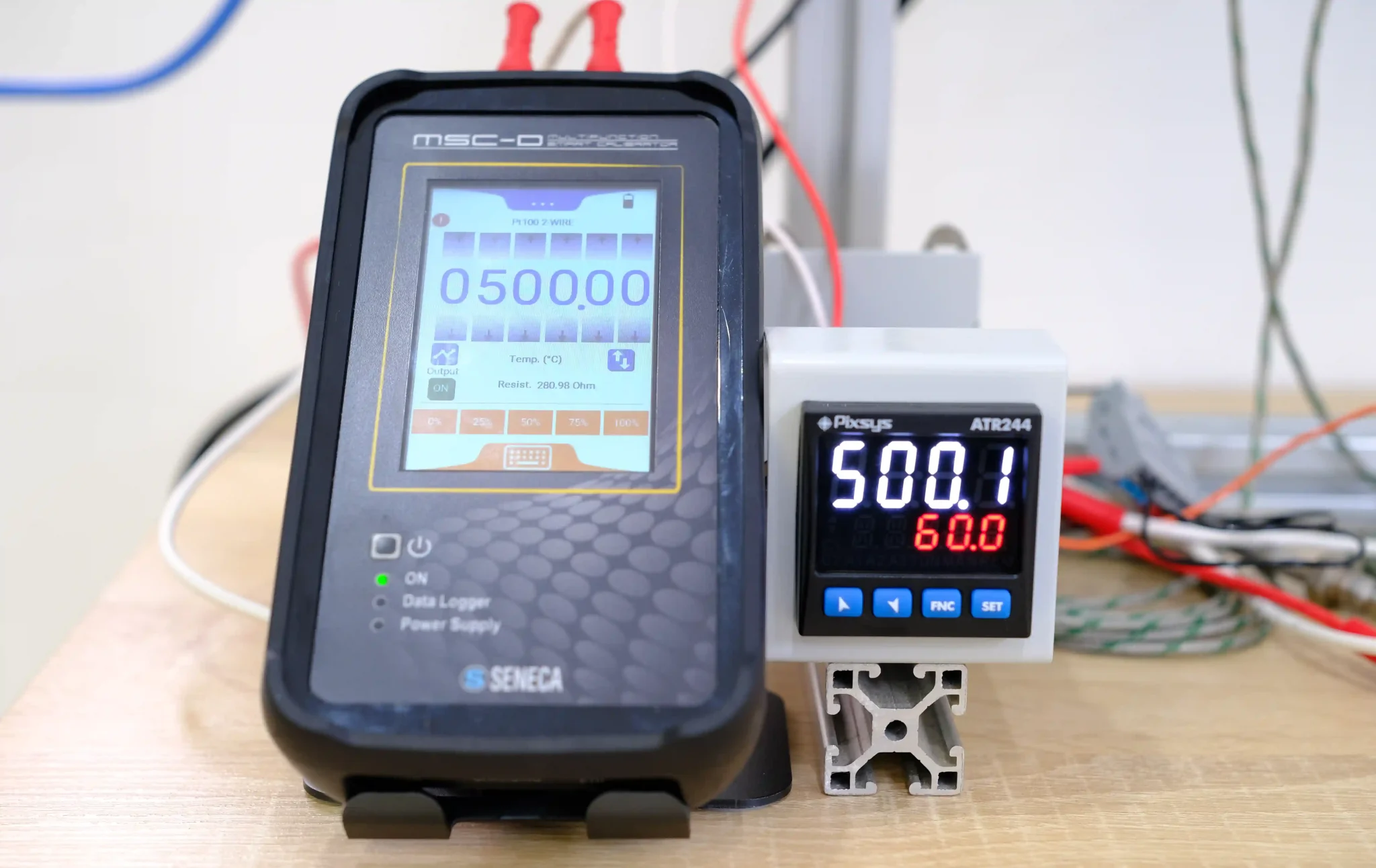

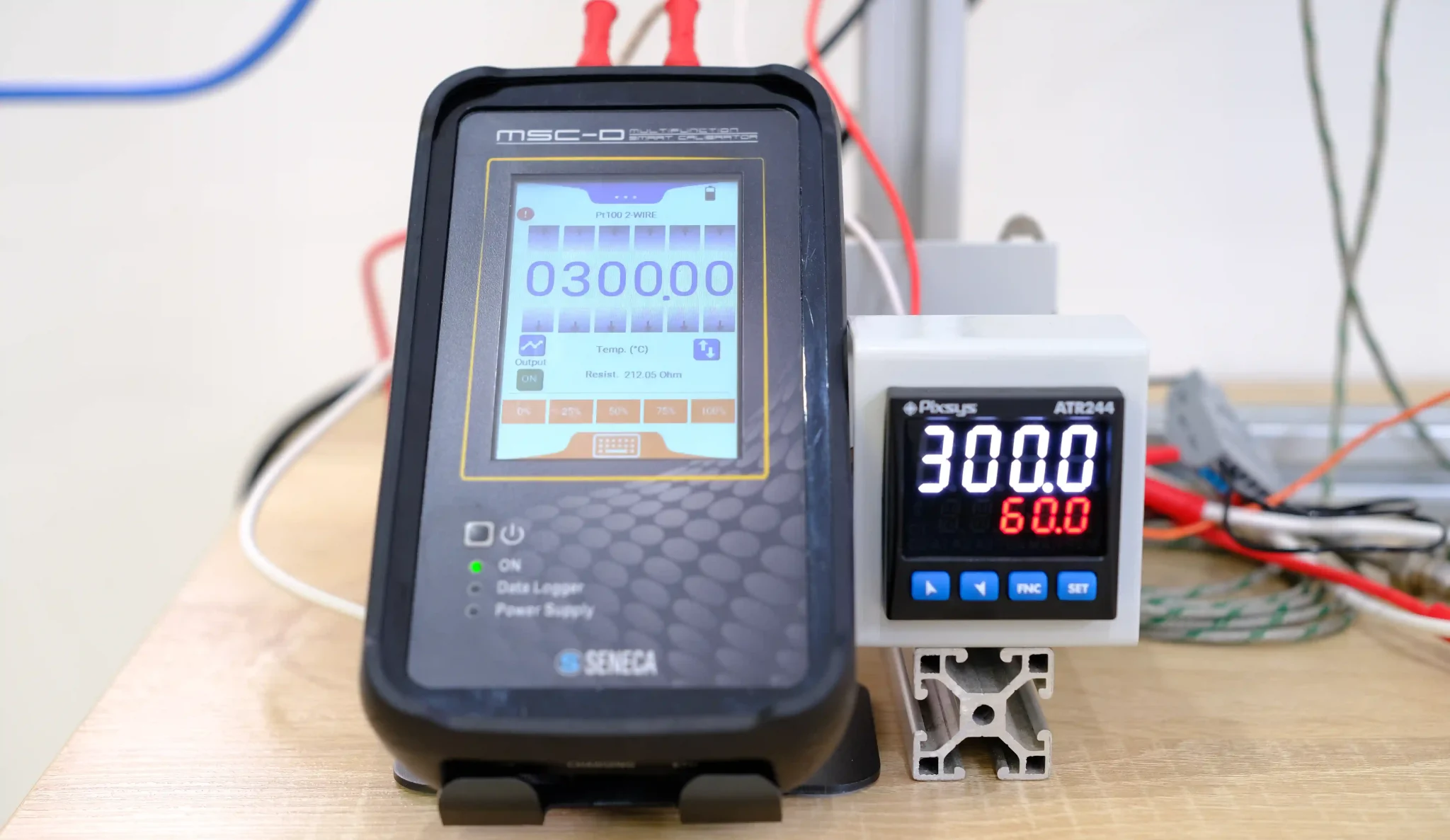

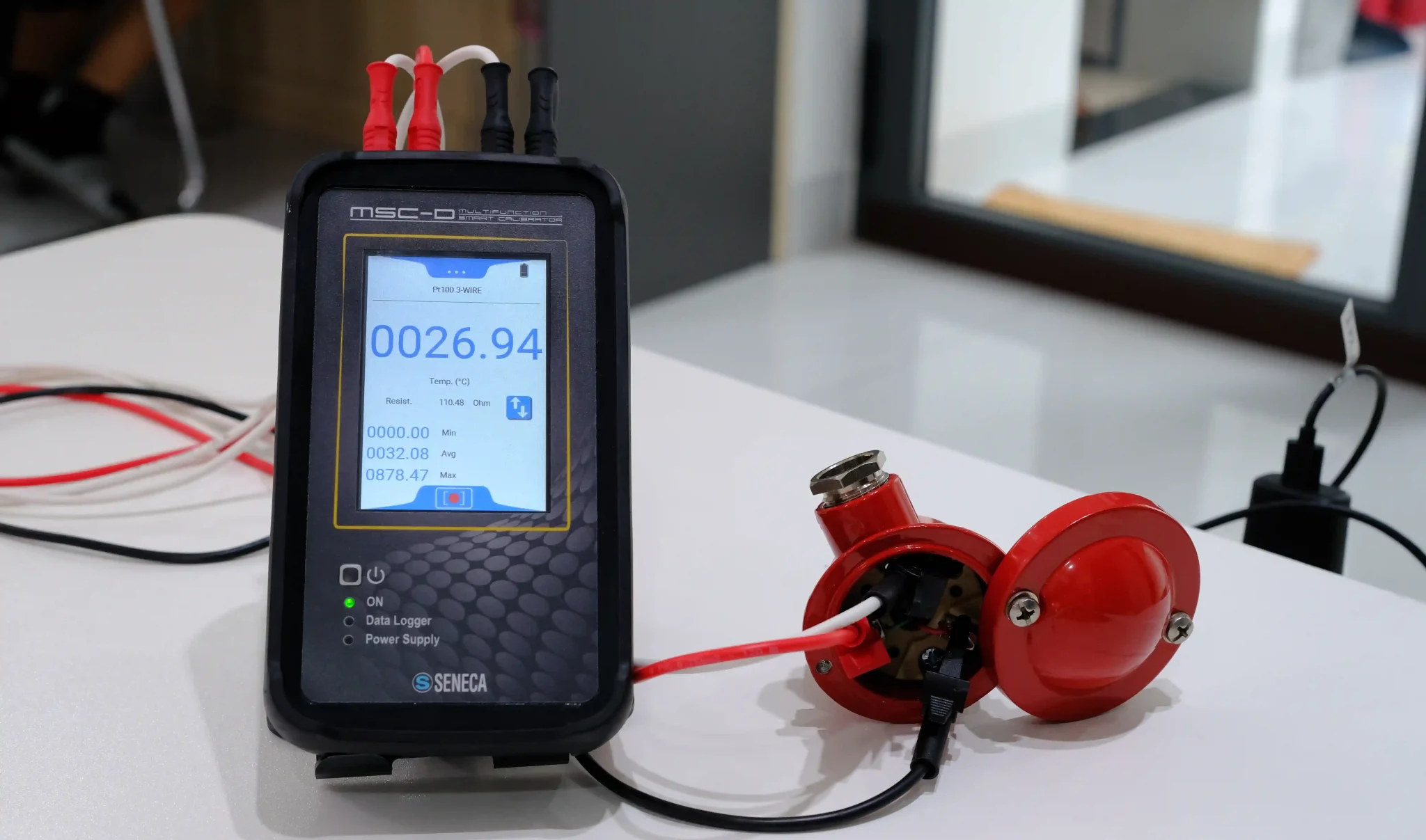

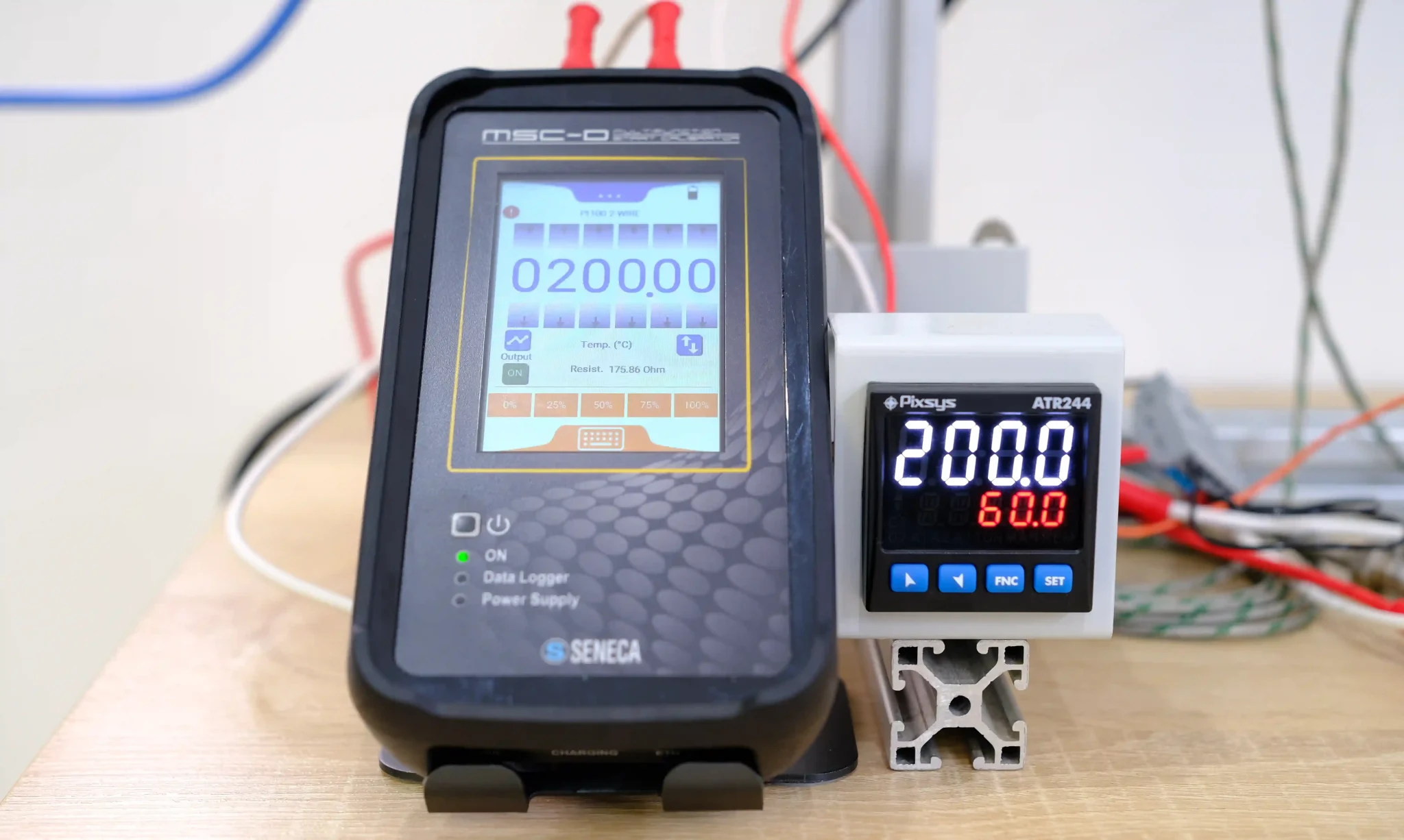

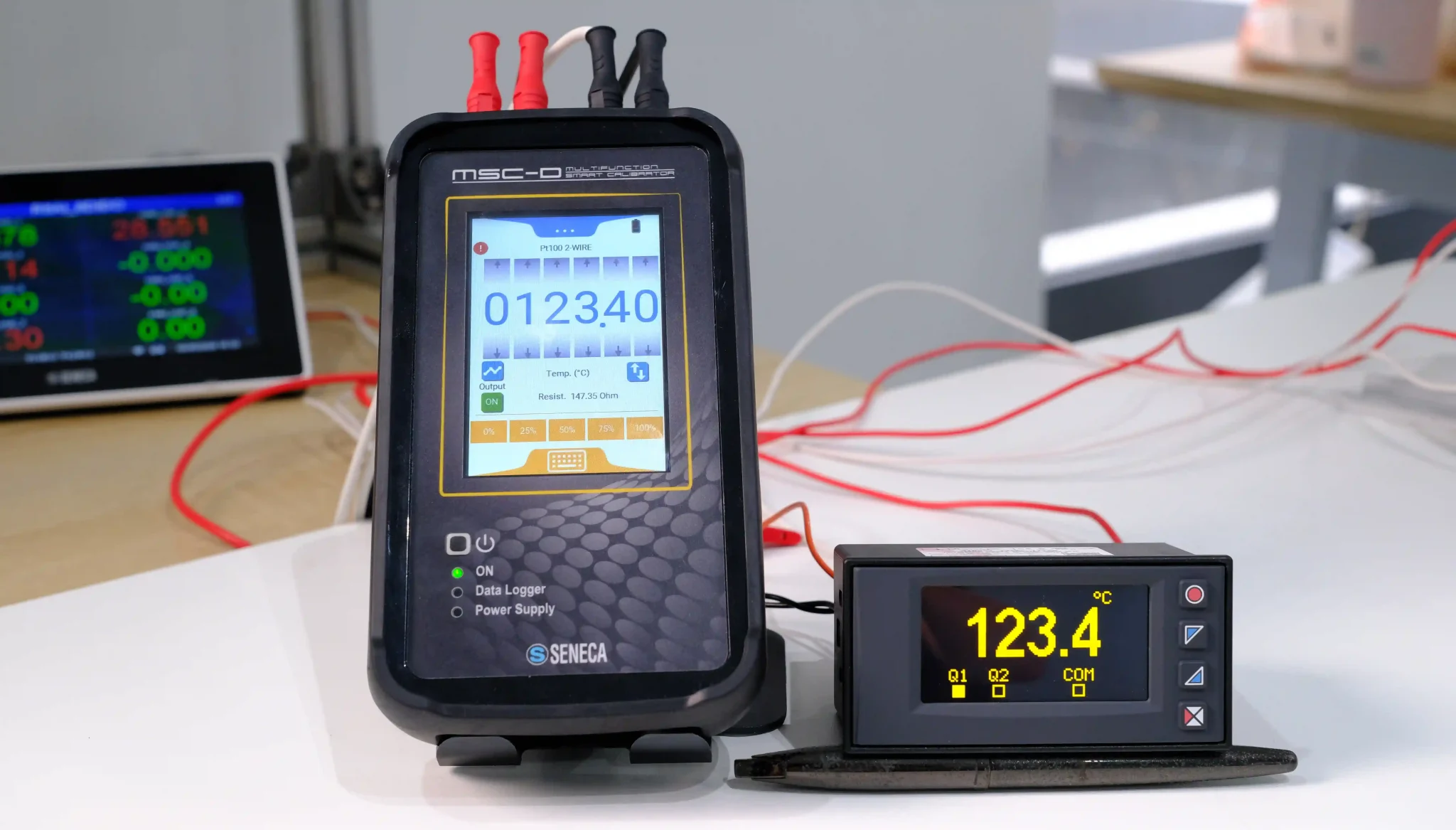

Thiết bị hiệu chuẩn nhiệt độ RTD – Pt100

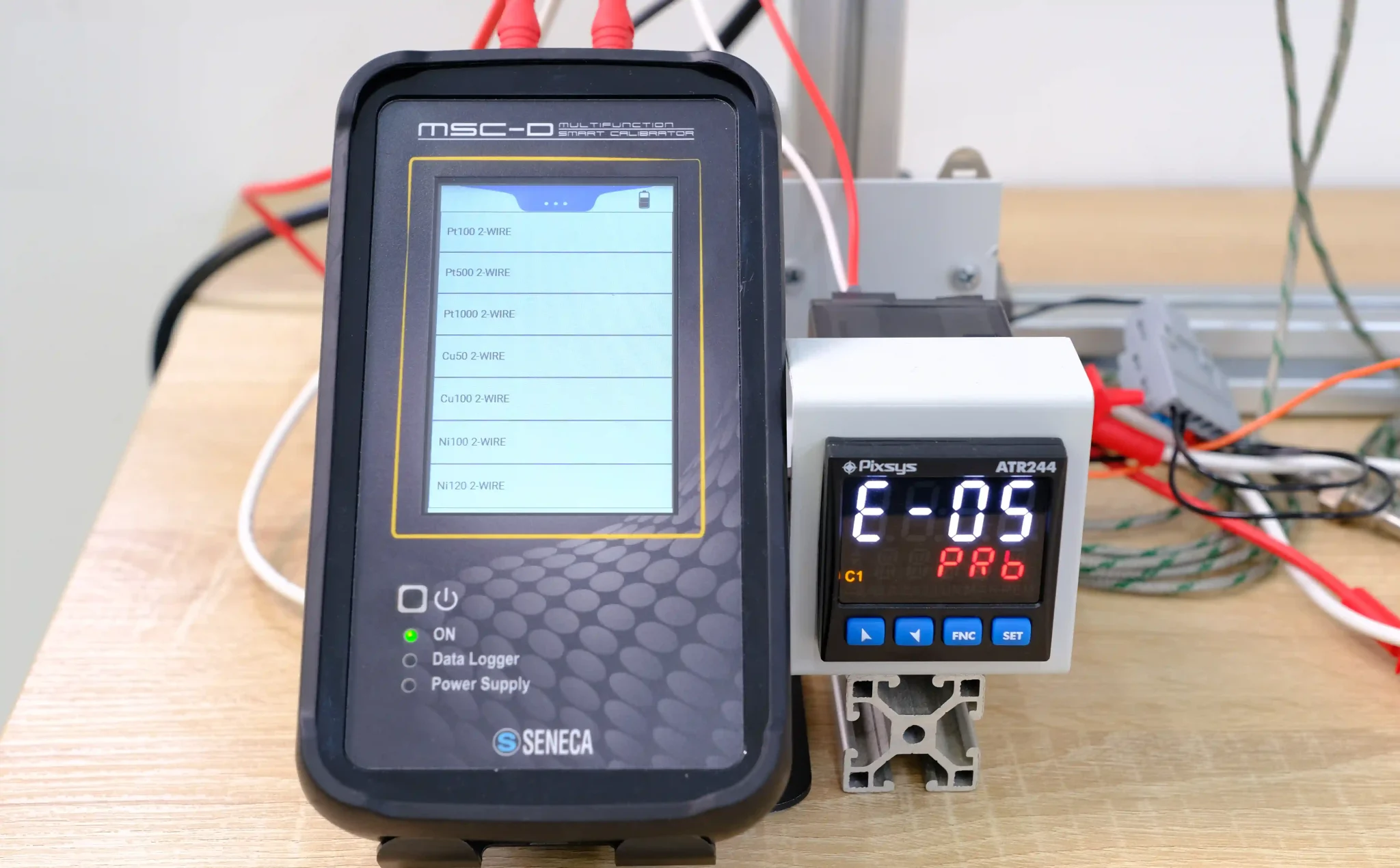

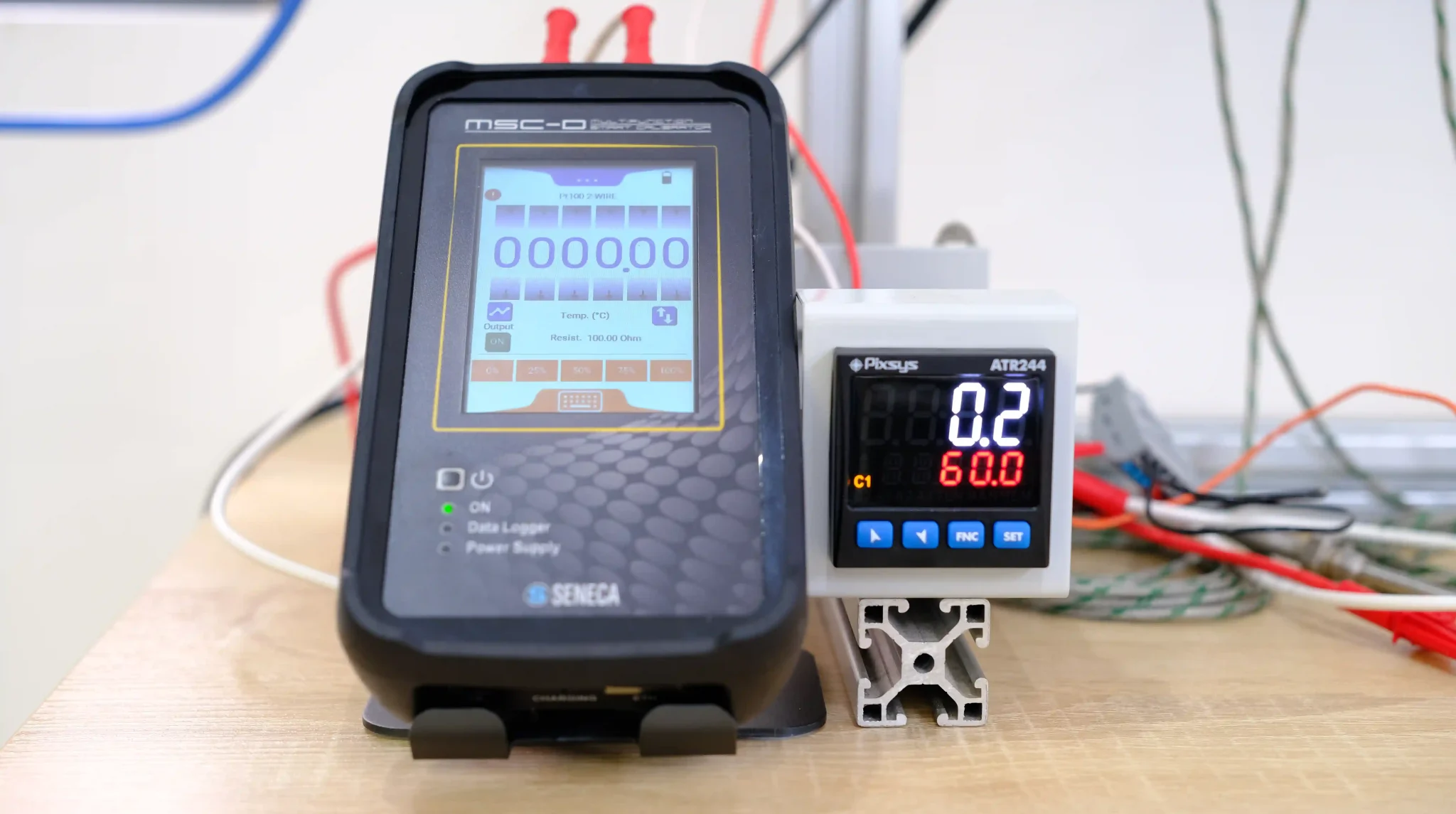

Các loại RTD mà thiết bị hiệu chuẩn nhiệt độ MSC-D có thể mô phỏng và hiệu chuẩn

Một điểm rất mạnh của Seneca MSC-D mà nhiều bộ giả lập nhiệt độ phổ thông không có, đó là khả năng hỗ trợ rất nhiều chuẩn RTD công nghiệp khác nhau thay vì chỉ riêng Pt100.

Trong hình thực tế của MSC-D có thể thấy thiết bị hỗ trợ:

• Pt100
• Pt500
• Pt1000
• Cu50
• Cu100
• Ni100
• Pt120

Đây đều là các loại RTD được sử dụng trong công nghiệp đo nhiệt độ, HVAC, lò nhiệt, thực phẩm, dược phẩm và tự động hóa.

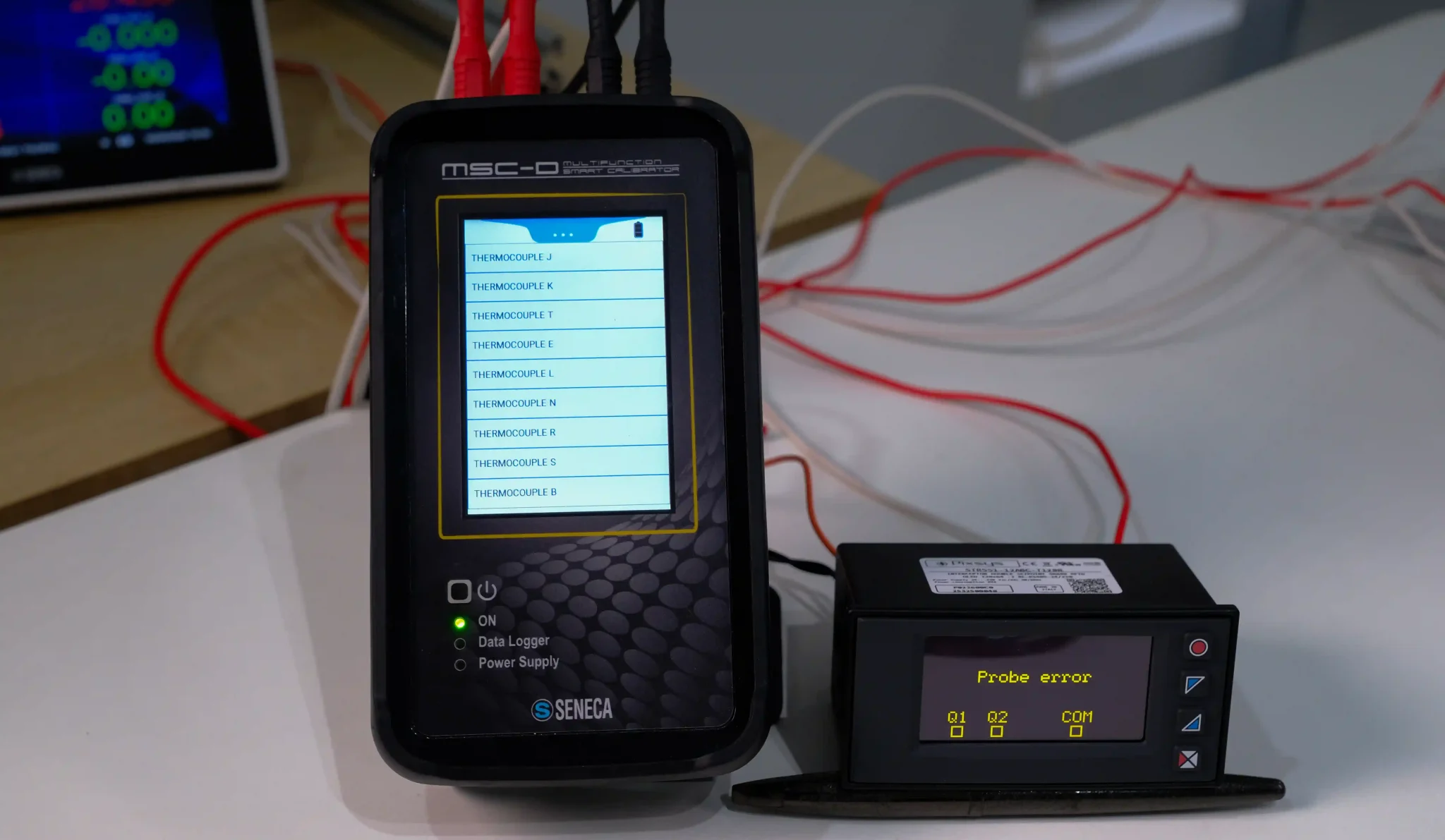

Thiết bị hiệu chuẩn nhiệt độ Thermocouple can nhiệt các loại

Khả năng hiệu chuẩn Thermocouple của thiết bị MSC-D – Điểm mạnh mà kỹ sư instrument sẽ đánh giá rất cao

Nếu RTD như Pt100 nổi tiếng vì độ ổn định và chính xác cao, thì Thermocouple lại là “bài toán khó” hơn rất nhiều trong calibration nhiệt độ.

Đó là lý do không phải thiết bị giả lập nhiệt độ nào cũng có thể:

• mô phỏng Thermocouple chính xác
• đo Thermocouple ổn định
• xử lý tốt tín hiệu mV cực nhỏ

Seneca MSC-D là một trong số ít thiết bị trong phân khúc portable calibrator hỗ trợ rất đầy đủ các chuẩn Thermocouple công nghiệp phổ biến hiện nay.

Trong hình thực tế có thể thấy MSC-D hỗ trợ:

• Thermocouple J
• Thermocouple K
• Thermocouple T
• Thermocouple E
• Thermocouple L
• Thermocouple N
• Thermocouple R
• Thermocouple S
• Thermocouple B

Đây gần như là toàn bộ các chuẩn can nhiệt thường gặp trong công nghiệp hiện đại.

Vì sao kỹ sư chuyên nghiệp không còn test bằng cảm biến thật?

Rất nhiều anh em mong muốn rằng có thiết bị thật để chạy thử hệ thống với việc:

• khò nhiệt
• lò nhiệt
• nước nóng
• đèn nhiệt
• đốt đầu dò

Nhưng cách này có rất nhiều hạn chế:

• nhiệt độ không ổn định
• phản hồi chậm
• khó lặp lại kết quả
• khó kiểm tra nhiều mức nhiệt
• không phù hợp commissioning chuyên nghiệp

Đặc biệt khi làm:

• PID tuning
• calibration transmitter
• test analog PLC
• kiểm tra alarm nhiệt độ

thì cách test thủ công gần như không còn phù hợp. Một điều anh em chưa biết nữa các cảm biến thật có sai số cao hơn rất nhiều so với các thiết bị hiệu chuẩn nhiệt độ chuyên dụng.

Với sai số chỉ 0,02% thì MSC-D chính xác hơn các cảm biến RTD và Thermocouple đang được sử dụng rất nhiều.

Đó là lý do thiết bị hiệu chuẩn nhiệt độ trở thành công cụ gần như bắt buộc với kỹ sư instrument và automation.

Thiết bị hiệu chuẩn nhiệt độ Seneca MSC-D khác gì thiết bị giả lập nhiệt độ thông thường?

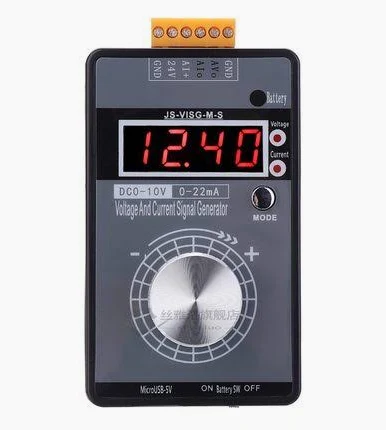

Phần lớn thiết bị giả lập tín hiệu nhiệt độ giá thấp trên thị trường chỉ:

• phát tín hiệu cơ bản
• độ ổn định thấp
• sai số lớn
• ít chức năng đo

MSC-D đi theo hướng hoàn toàn khác.

Đây là thiết bị calibration đa năng công nghiệp thực thụ với độ chính xác cao nhưng vẫn dễ dàng di chuyển bởi thiết kế nhỏ gọn của MSC-D.

MSC-D hỗ trợ:

• Giả lập Thermocouple
• Đo Thermocouple
• Giả lập Pt100/RTD
• Đo RTD
• Phát 4-20mA
• Đo 4-20mA
• Phát 0-10V
• Đo tín hiệu analog
• Datalogger
• Ramp nhiệt độ tự động
• Ethernet/Web Server

Một thiết bị có thể thay thế rất nhiều công cụ ngoài hiện trường.

Độ chính xác mới là yếu tố quyết định của thiết bị hiệu chuẩn nhiệt độ

Không phải mọi bộ giả lập nhiệt độ đều giống nhau.

Trong các ứng dụng:

• calibration
• commissioning
• PID tuning
• test transmitter nhiệt độ

thì sai số của thiết bị hiệu chuẩn gần như quyết định toàn bộ độ tin cậy của kết quả đo.

Một calibrator chỉ cần lệch:

• vài phần mười °C
• hoặc vài µV Thermocouple
• hay chỉ 0,1 ohm

cũng có thể làm:

• transmitter scale sai
• PID dao động
• PLC đọc sai nhiệt độ
• alarm hoạt động không chính xác

Đó là lý do kỹ sư instrument luôn quan tâm:

• sai số source
• sai số measure
• độ ổn định
• độ lặp lại
• tốc độ phản hồi

hơn là chỉ “có phát được tín hiệu”. Điều này cực kỳ hiếm các thiết bị đáp ứng được.

Các thương hiệu nổi tiếng như Fluke và Additel có những thiết bị chuyên dụng cầm tay với độ chính xác tương đương MSC-D nhưng chi phí cao hơn gấp 2-3 lần.

Bảng sai số RTD và Thermocouple trên thiết bị hiệu chuẩn nhiệt độ MSC-D

Loại tín hiệu	Chức năng	Dải nhiệt độ hỗ trợ	Sai số điển hình
Pt100	Source / Measure	-200 đến +850°C	±0.2°C + % reading
Pt1000	Source / Measure	-200 đến +850°C	±0.2°C + % reading
Ni100	Source / Measure	Theo chuẩn sensor	±0.2°C + % reading
Thermocouple K	Source / Measure	-270 đến +1372°C	±0.4°C + µV equivalent
Thermocouple J	Source / Measure	-210 đến +1200°C	±0.4°C + µV equivalent
Thermocouple T	Source / Measure	-270 đến +400°C	±0.4°C + µV equivalent
Thermocouple E	Source / Measure	-270 đến +1000°C	±0.4°C + µV equivalent
Thermocouple N	Source / Measure	-270 đến +1300°C	±0.5°C + µV equivalent
Thermocouple R	Source / Measure	-50 đến +1768°C	±1°C điển hình
Thermocouple S	Source / Measure	-50 đến +1768°C	±1°C điển hình
Thermocouple B	Source / Measure	0 đến +1820°C	±1°C điển hình

Lưu ý: Sai số thực tế phụ thuộc vào dải nhiệt độ, điều kiện môi trường và chế độ Source/Measure.

Vì sao sai số calibrator lại quan trọng?

Trong hệ thống nhiệt độ công nghiệp:

• chỉ cần calibrator lệch vài µV
• hoặc vài phần mười °C

cũng có thể làm:

• transmitter scale sai
• PID dao động
• PLC đọc lệch nhiệt độ
• alarm hoạt động không chính xác

Đặc biệt với:

• lò nhiệt
• furnace
• hệ thống PID nhanh
• transmitter nhiệt độ dải rộng

thì độ ổn định của calibrator là cực kỳ quan trọng.

Đó là lý do các kỹ sư calibration thường ưu tiên:

• độ ổn định
• độ lặp lại
• sai số thực tế

thay vì chỉ nhìn vào chức năng “phát được tín hiệu”.

Ứng dụng thực tế khi test PLC và PID controller

Đây là tình huống rất phổ biến ngoài hiện trường:

PLC báo sai nhiệt độ nhưng:

• không biết do transmitter
• do cảm biến
• hay do analog input PLC

Lúc này kỹ sư chỉ cần:

1. Ngắt cảm biến
2. Kết nối MSC-D
3. Phát giá trị nhiệt độ chuẩn

Ví dụ:

• 100°C
• 250°C
• 400°C
• 1200°C

Nếu PLC đọc đúng:
→ lỗi nằm ở cảm biến hoặc transmitter.

Nếu PLC đọc sai:
→ lỗi nằm ở analog input hoặc scaling PLC.

Đây là cách test cực nhanh mà hầu hết kỹ sư instrument chuyên nghiệp đều sử dụng.

Commissioning hệ thống nhiệt độ nhanh hơn rất nhiều

Khi chạy thử nhà máy hoặc hệ thống mới:

• việc tạo nhiệt thực tế thường rất khó
• tốn thời gian
• nguy hiểm
• không ổn định

MSC-D giúp mô phỏng toàn bộ hệ thống nhiệt độ chỉ trong vài phút.

Ví dụ:

• Test alarm nhiệt độ
• Test PID response
• Kiểm tra scaling HMI/SCADA
• Kiểm tra interlock nhiệt độ
• Kiểm tra transmitter

Toàn bộ không cần gia nhiệt thật.

Đây là lợi thế cực lớn khi commissioning.

Thiết bị này dành cho ai?

MSC-D đặc biệt phù hợp với:

• Kỹ sư instrument
• Kỹ sư automation
• Đơn vị tích hợp PLC/SCADA
• Nhà máy sản xuất
• Đơn vị calibration
• Đội bảo trì công nghiệp

Đặc biệt hữu ích nếu thường xuyên:

• Test AI PLC
• Hiệu chuẩn transmitter
• Kiểm tra PID
• Commissioning hệ thống nhiệt
• Kiểm tra loop analog

Tại sao thiết bị hiệu chuẩn nhiệt độ chuyên nghiệp có giá cao?

Nhiều người so sánh calibrator với các bộ source tín hiệu giá rẻ.

Nhưng thực tế:

• calibrator công nghiệp yêu cầu độ ổn định rất cao
• sai số thấp
• khả năng lặp lại tốt
• chống nhiễu tốt
• độ bền dài hạn

Bạn đang trả tiền cho:

• độ chính xác
• tốc độ xử lý sự cố
• độ tin cậy
• hiệu quả commissioning
• khả năng thay thế nhiều thiết bị

Đó là lý do các kỹ sư chuyên nghiệp thường đầu tư calibrator tốt thay vì thiết bị giá rẻ.

Khi nào không cần mua MSC-D?

Bạn có thể chưa cần MSC-D nếu:

• chỉ test nhiệt độ cơ bản vài lần/năm
• không yêu cầu độ chính xác cao
• chỉ kiểm tra on/off đơn giản
• không làm commissioning hoặc calibration

Trong trường hợp đó, các bộ source đơn giản sẽ tiết kiệm chi phí hơn.

Kết luận

Nếu chỉ cần “có tín hiệu”, thị trường có rất nhiều bộ giả lập nhiệt độ giá rẻ.

Nhưng nếu cần:

• hiệu chuẩn nhiệt độ chuyên nghiệp
• độ ổn định cao
• test PLC/PID nhanh
• commissioning công nghiệp
• calibration transmitter
• đo và phát đa tín hiệu

thì Seneca MSC-D là một trong những thiết bị hiệu chuẩn nhiệt độ rất đáng đầu tư cho kỹ sư automation và instrument.

Câu hỏi về thiết bị hiệu chuẩn nhiệt độ MSC-D

Tư vấn thiết bị hiệu chuẩn nhiệt độ phù hợp

Bạn cần:

• Thiết bị hiệu chuẩn nhiệt độ chuyên nghiệp?
• Bộ test PLC/PID/transmitter?
• Giải pháp commissioning hệ thống nhiệt độ?

Hưng Phát hỗ trợ:

• Demo thực tế
• Tư vấn kỹ thuật
• Hướng dẫn test loop nhiệt độ
• Hỗ trợ cấu hình PLC/SCADA

Hotline kỹ thuật: 0937 27 55 66
Email: sales@huphaco.vn

Title SEO:
Thiết Bị Hiệu Chuẩn Nhiệt Độ MSC-D Cho PLC & PID

Meta Description:
MSC-D Seneca là thiết bị hiệu chuẩn nhiệt độ chuyên nghiệp hỗ trợ Thermocouple, Pt100, RTD và commissioning PLC/PID với độ chính xác cao.



Bộ giả lập tín hiệu nhiệt độ Thermocouple là công cụ duy nhất giúp bạn kiểm tra hệ thống đo lường và  PLC mà không cần phụ thuộc vào cảm biến thật. Nhưng câu hỏi quan trọng là:

👉 các bộ giả lập tín hiệu nhiệt độ Thermocouple có đủ chính xác để tin hay không?

Bài test thực tế dưới đây sử dụng thiết bị chuẩn MSC-D để giả lập Thermocouple K và đo lại toàn bộ hệ thống – kết quả sẽ trả lời rõ.

Anh em xem chi tiết thông số kỹ thuật máy hiệu chuẩn nhiệt độ MSC-D tại đây.

Vấn đề thực tế: tại sao hệ đo nhiệt độ thường sai?

Đo nhiệt độ trong môi trường công nghiệp cần độ chính xác không phải vấn đề đơn giản. Bởi hệ thống sẽ bao gồm: cảm biến nhiệt độ, bộ chuyển đổi tín hiệu hoặc bộ hiển thị nhiệt độ và PLC đọc tín hiệu nhiệt độ.

Bản thân các thiết bị này đã có sai số như cảm biến nhiệt độ Thermocouple có thể sai số từ 4-7oC. Giữa các thiết bị này còn có dây dẫn, các mối nối terminal … làm sai số cộng dồn.

Khi hệ thống báo sai nhiệt độ, phần lớn kỹ sư sẽ nghi ngờ:

• Cảm biến Thermocouple hỏng
• PLC đọc sai
• Module bị lệch

❌ Nhưng thực tế, sai số thường nằm ở:

• Cold junction compensation (CJC)
• Thuật toán nội suy Thermocouple
• Nhiễu dây tín hiệu mV
• ADC của module đọc

👉 Vì vậy, muốn kiểm tra chính xác → phải dùng bộ giả lập tín hiệu nhiệt độ Thermocouple phải chuẩn. Bản thân bộ giả lập tín hiệu MSC-D có CJC bên trong nên chúng ta cần thống nhất CJC nhiệt độ giữa MSC-D và R-8AI-8DIDO hay các bộ chuyển đổi tín hiệu nhiệt độ cùng một con số như nhau để có độ chính xác.

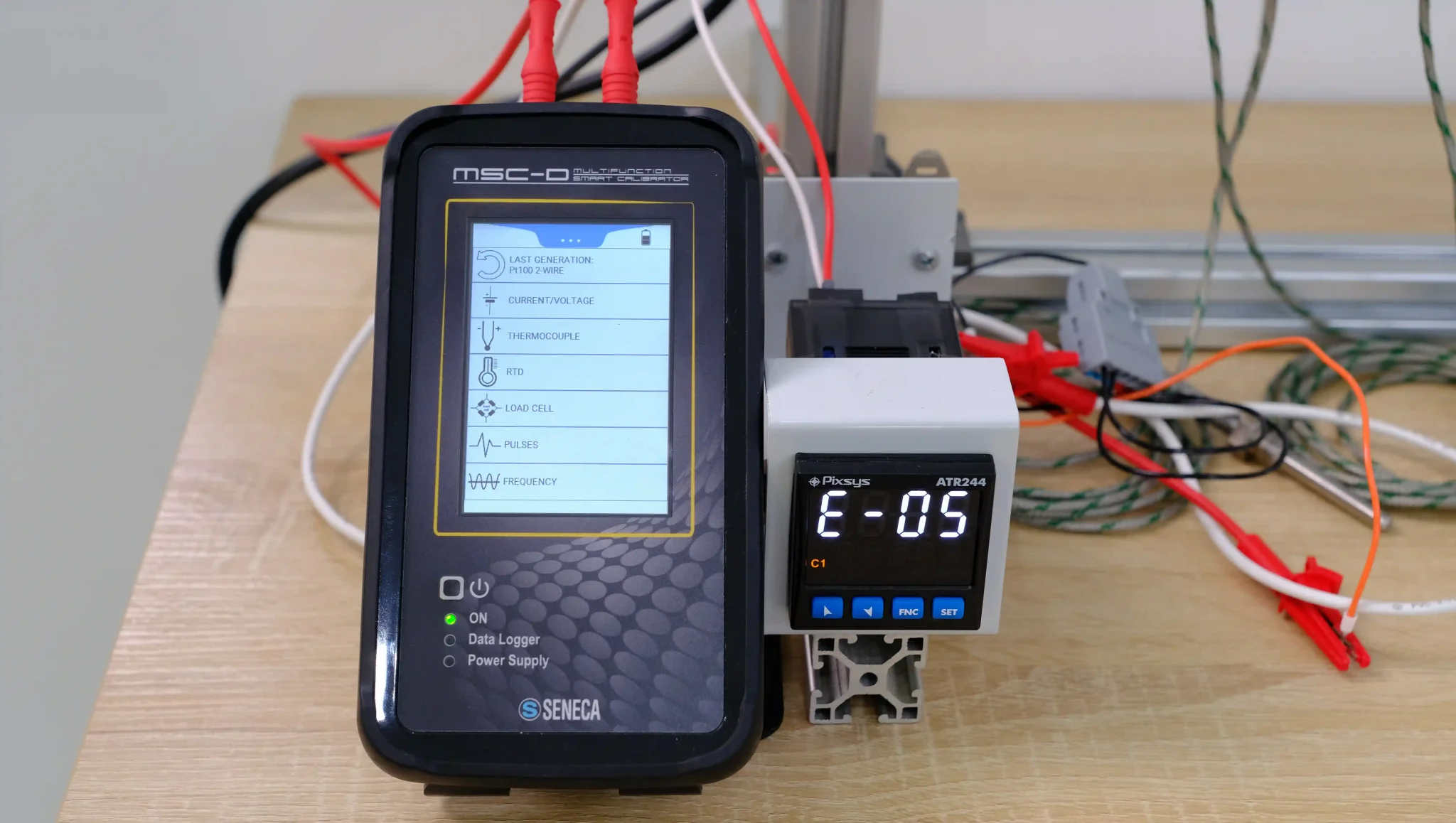

MSC-D có thể giả lập các loại tín hiệu:

• Voltage (V) 0,1..26 V

• Current 0,1..24 mA active / passive; protection ± 28 V

• Voltage (mV) -10mV..+90mV
• Thermocouple Type J,K ,T, E, N, R,S, B, L
• Termoresistance (2 wires) Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120

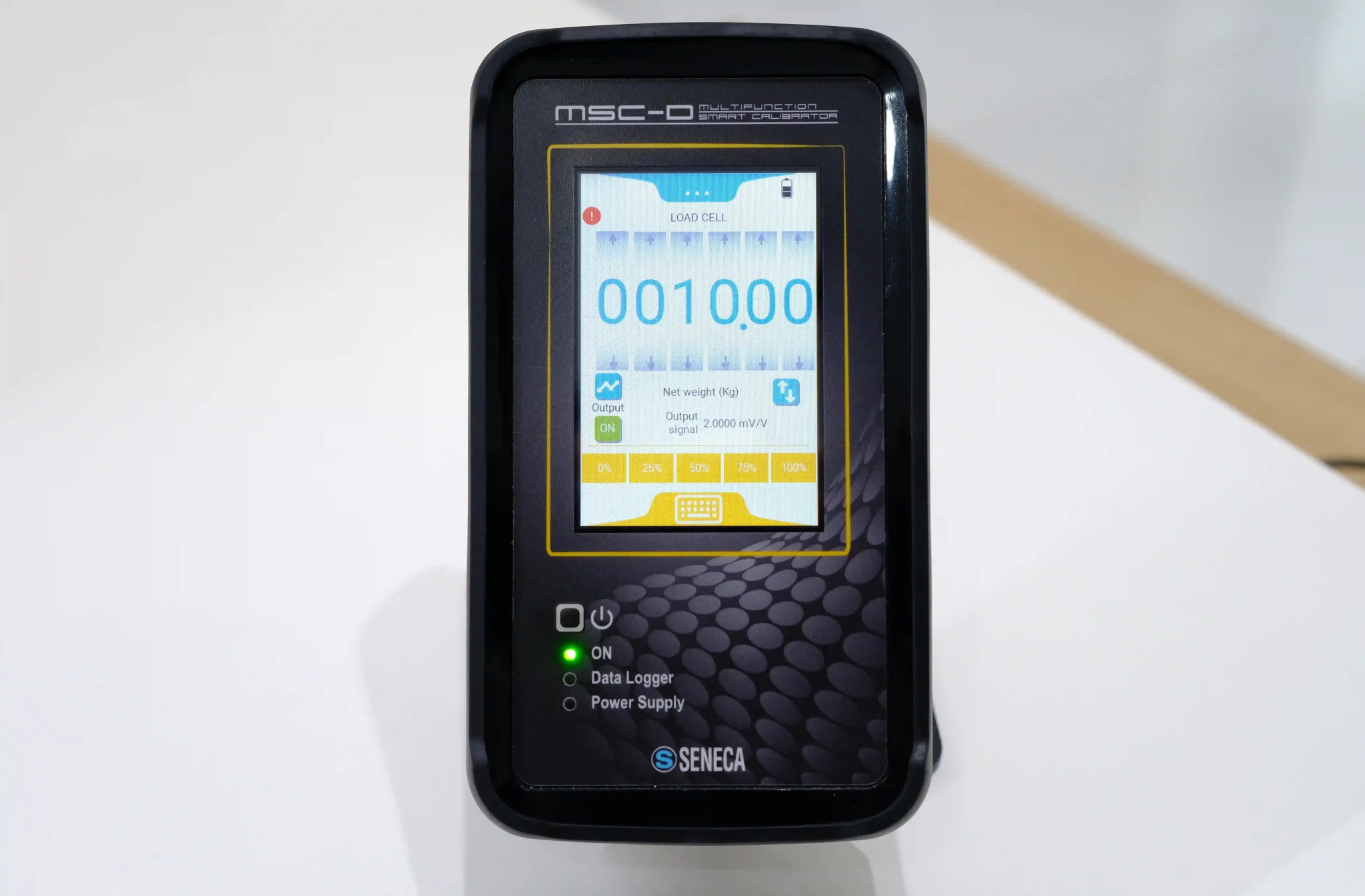

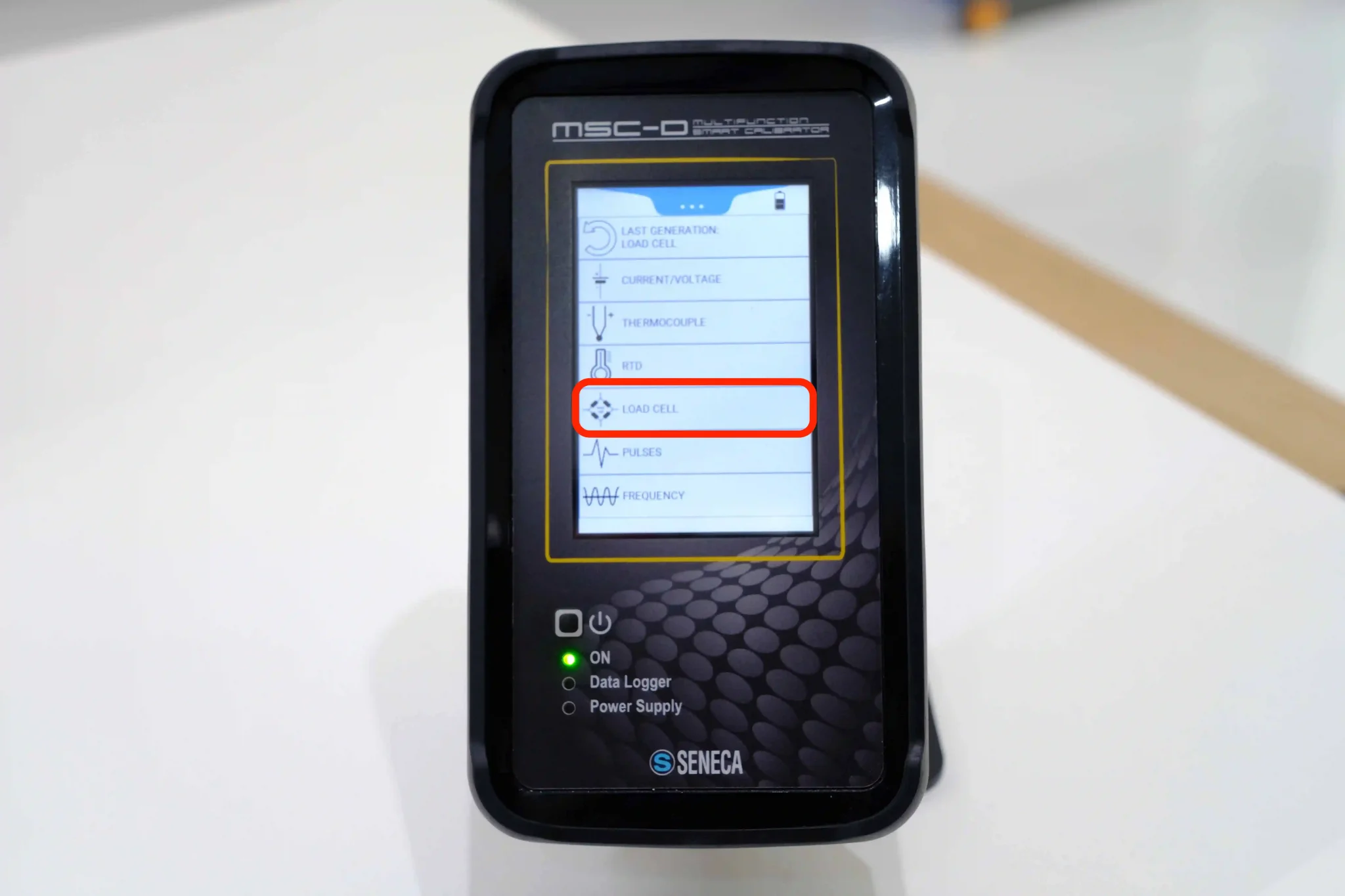

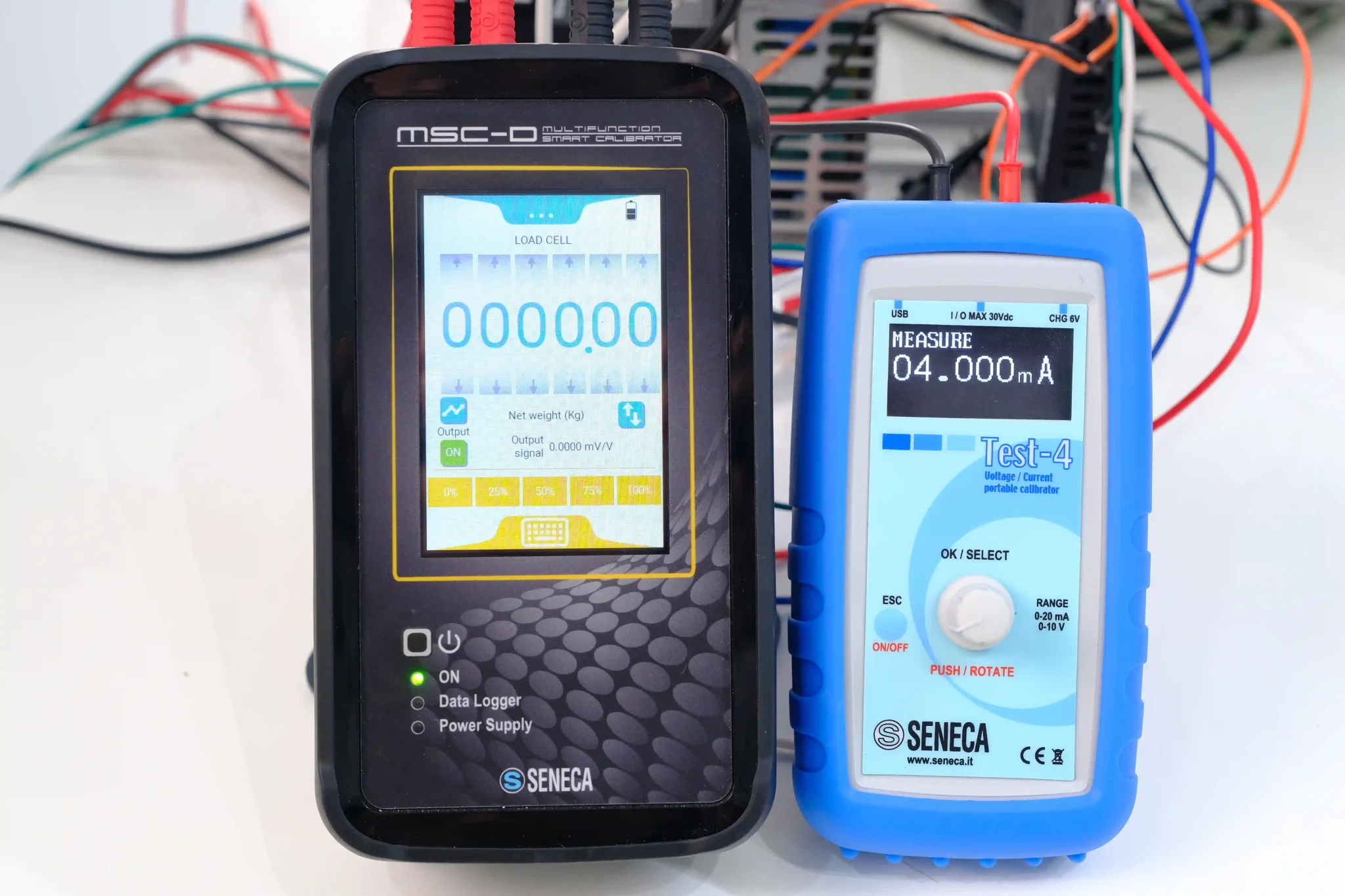

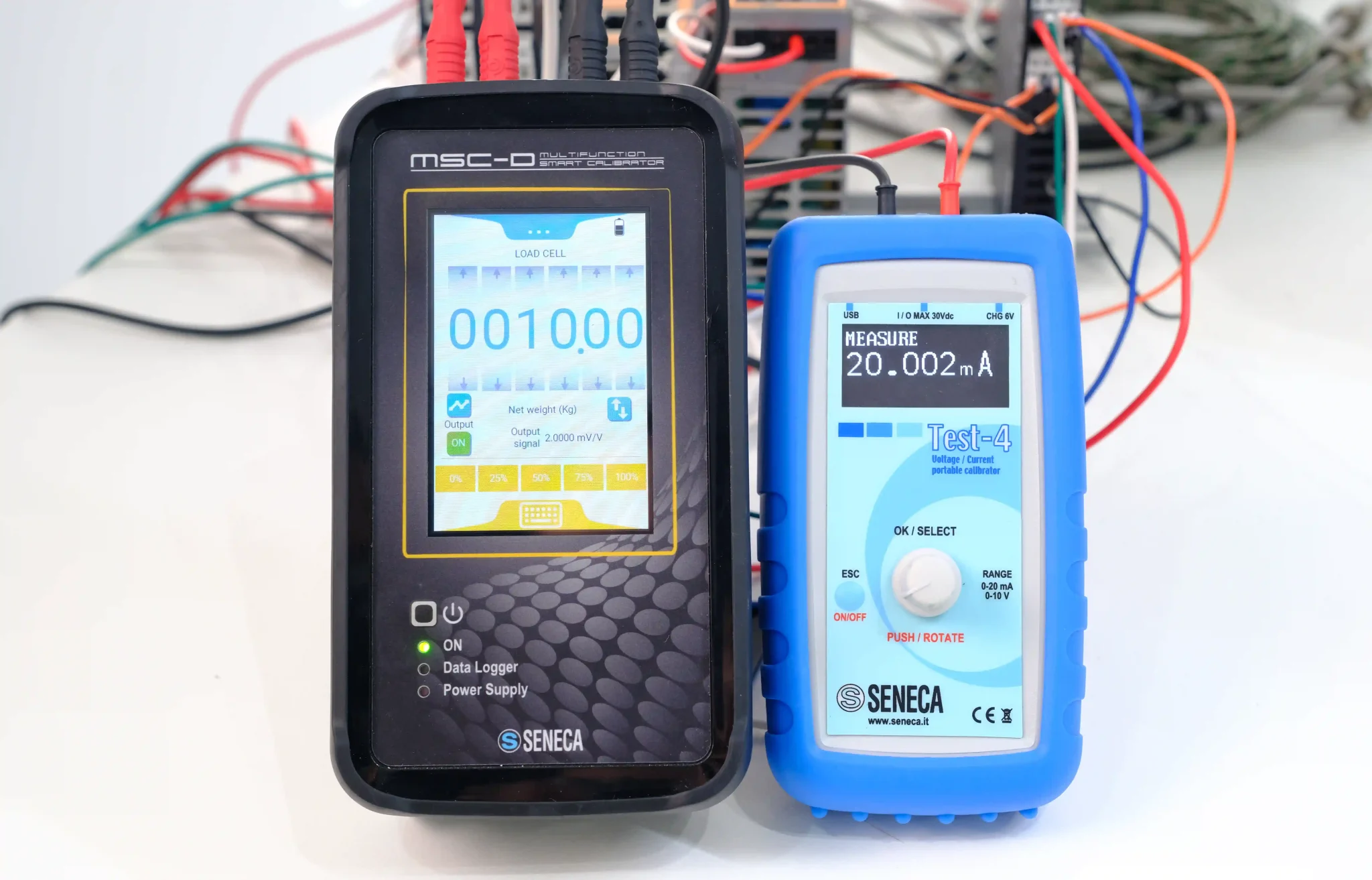

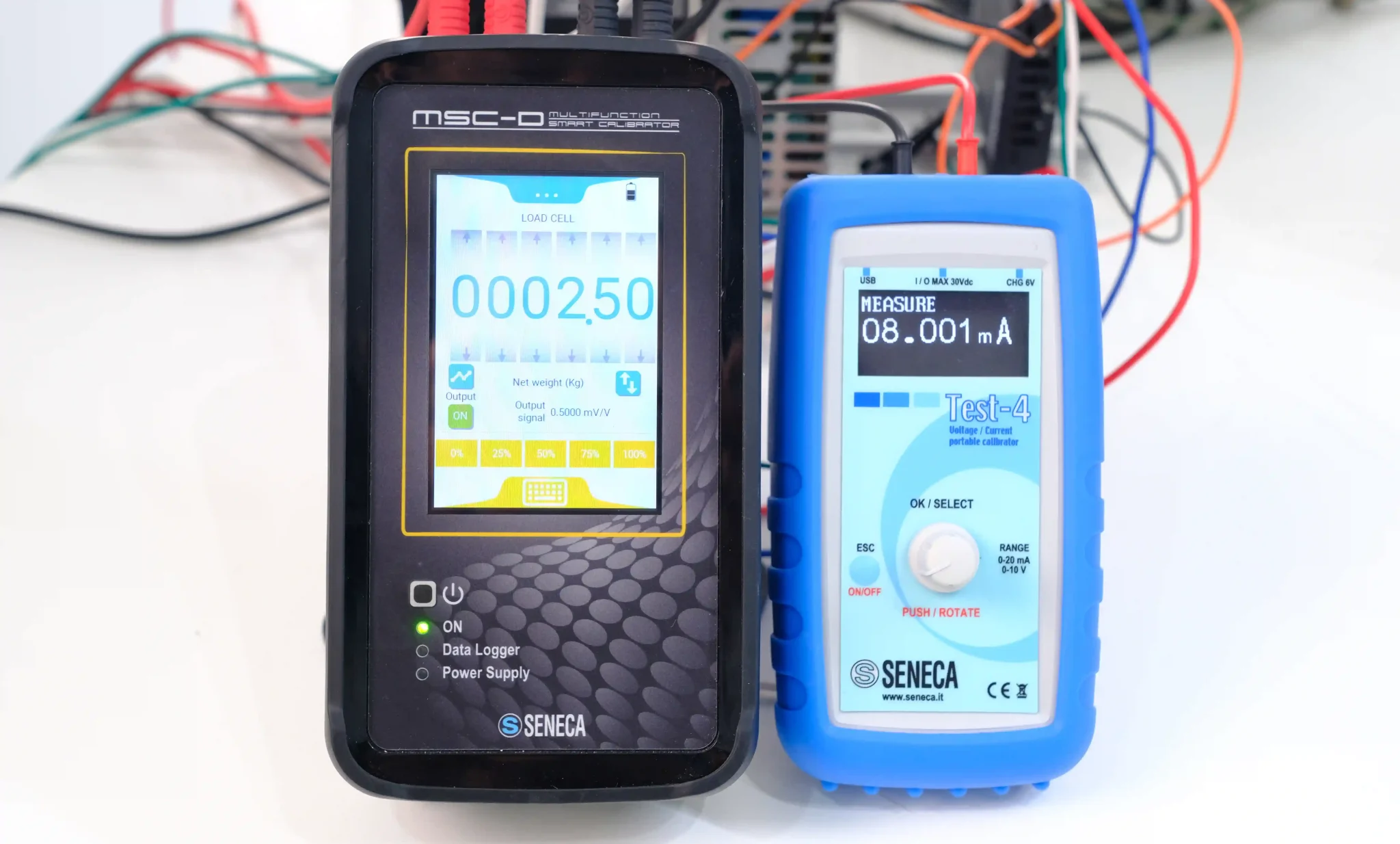

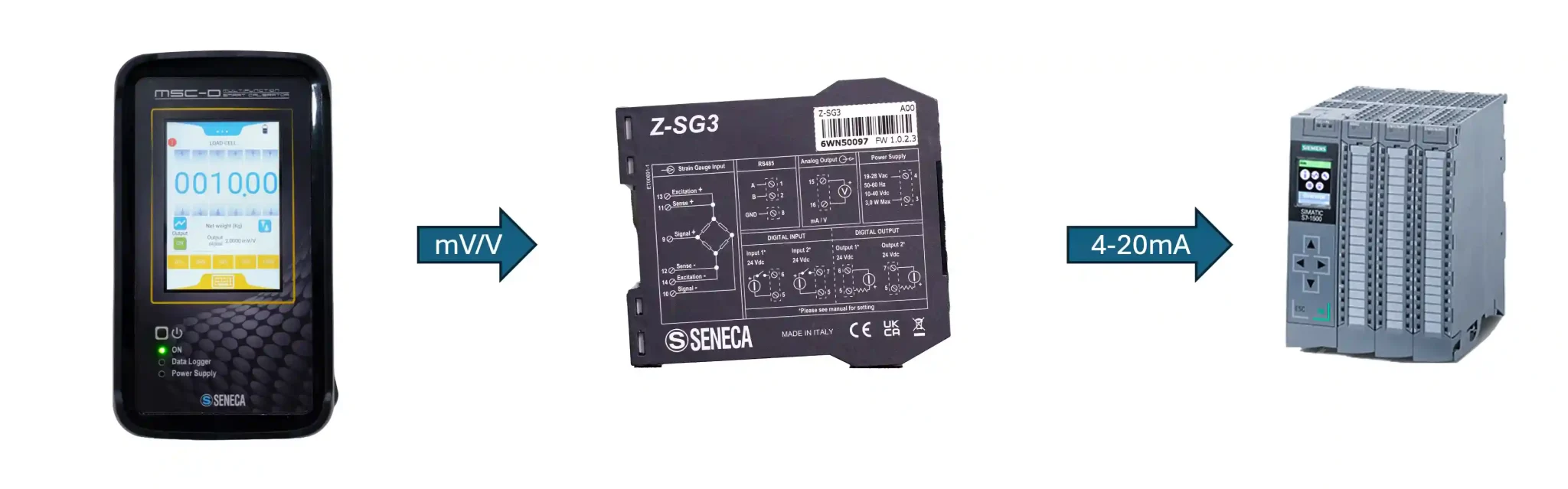

• Load cell 350 Ohm; -0,2..+3mV/V
• Pulse Min 0.5 ms (1..24V) pulse number settable
• Frequency 0,1..1000 Hz; resolution 50µs

Với sai số chỉ 0,03% cho tất cả các loại cảm biến và 0,04% cho 4-20mA.

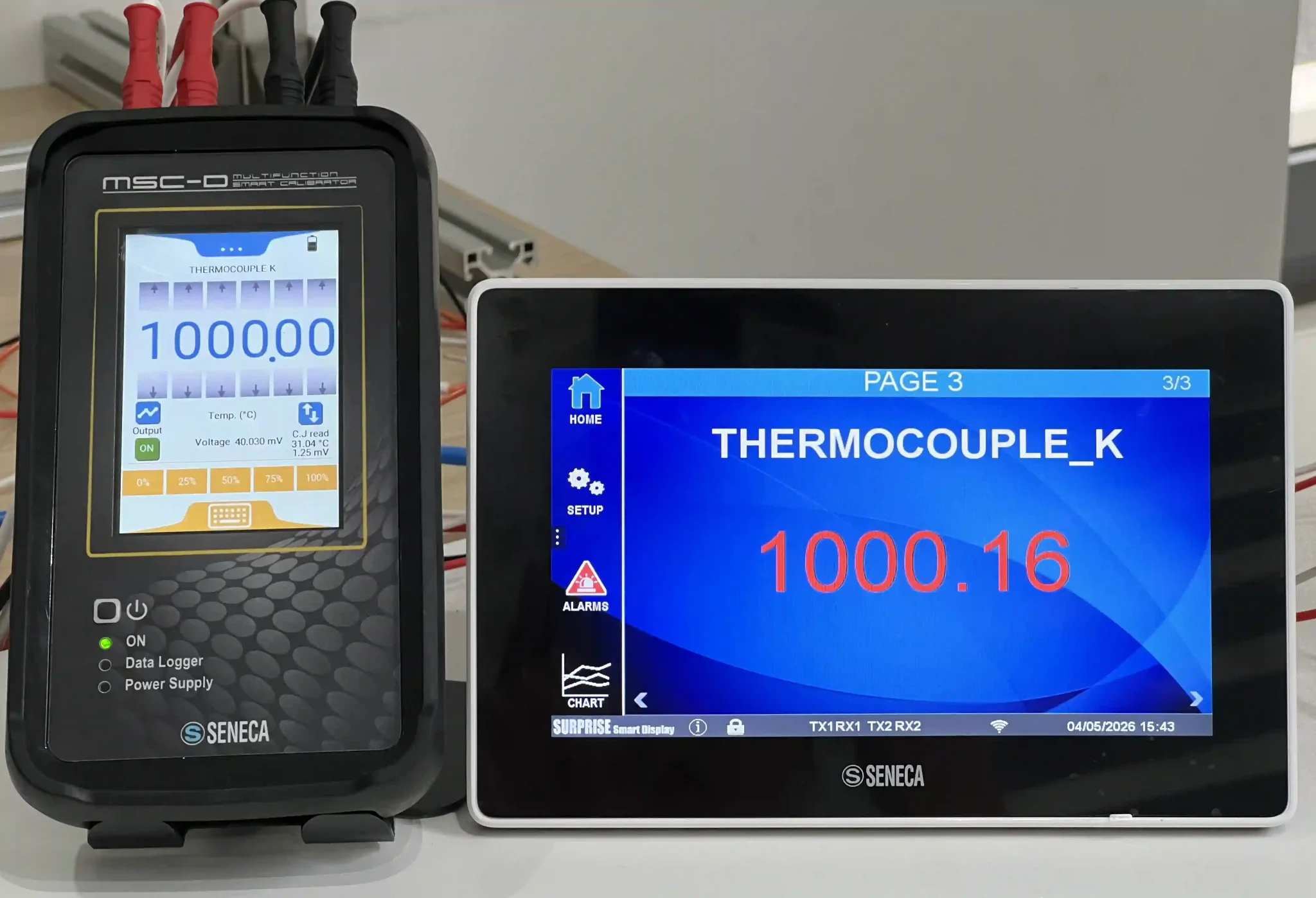

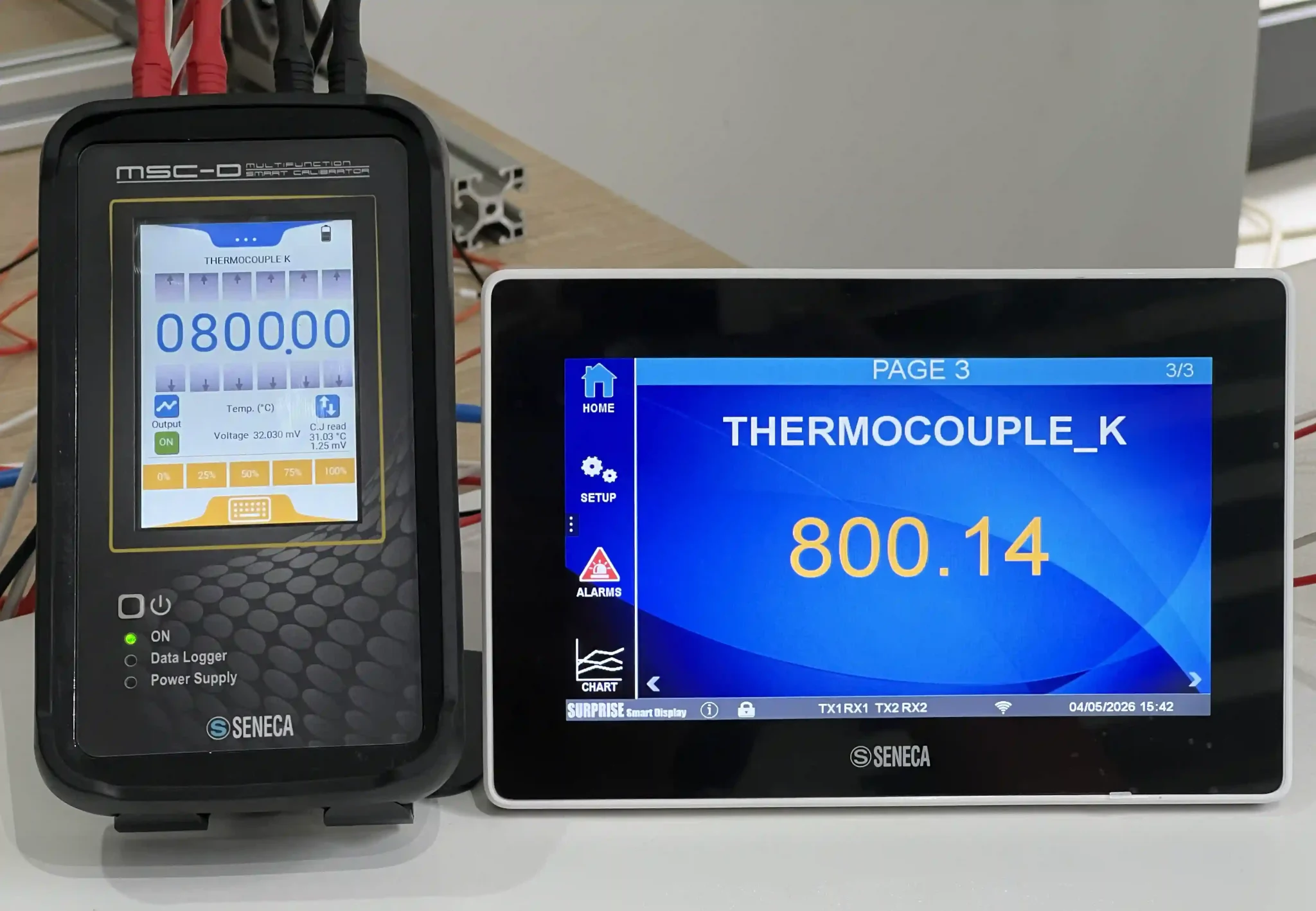

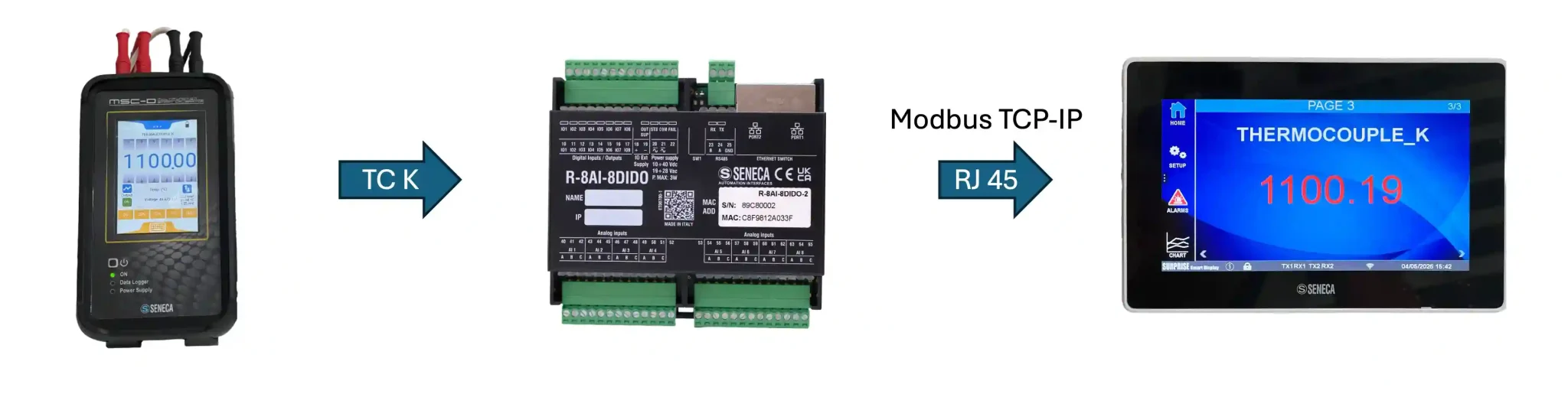

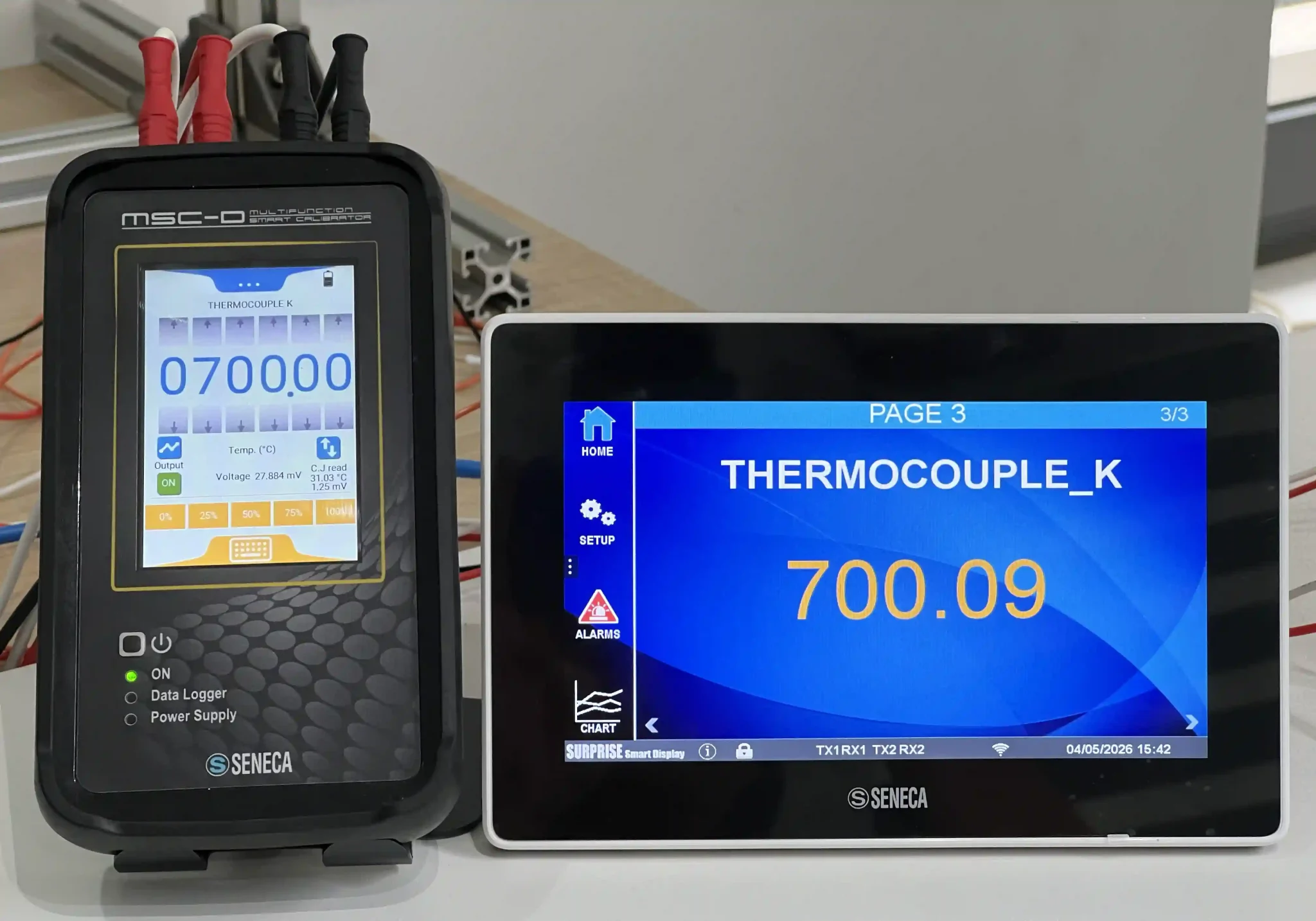

Setup test thực tế hệ thống giả lập tín hiệu Thermocouple (chuẩn kiểu commissioning)

Thiết bị sử dụng:

• Seneca MSC-D → giả lập Thermocouple K (mV chuẩn)
• R-8AI-8DIDO nhận tín hiệu từ MSC-D => truyền thông Modbus TCP-IP
• Seneca SURSPISE Smart Display → hiển thị kết quả từ R-8AI-8DIDO

Chuỗi test:

MSC-D (giả lập Thermocouple K)

→ Module đọc nhiệt độ

→ Xử lý + nội suy

→ HMI hiển thị

👉 Đây là test toàn bộ hệ thống, không phải test riêng thiết bị

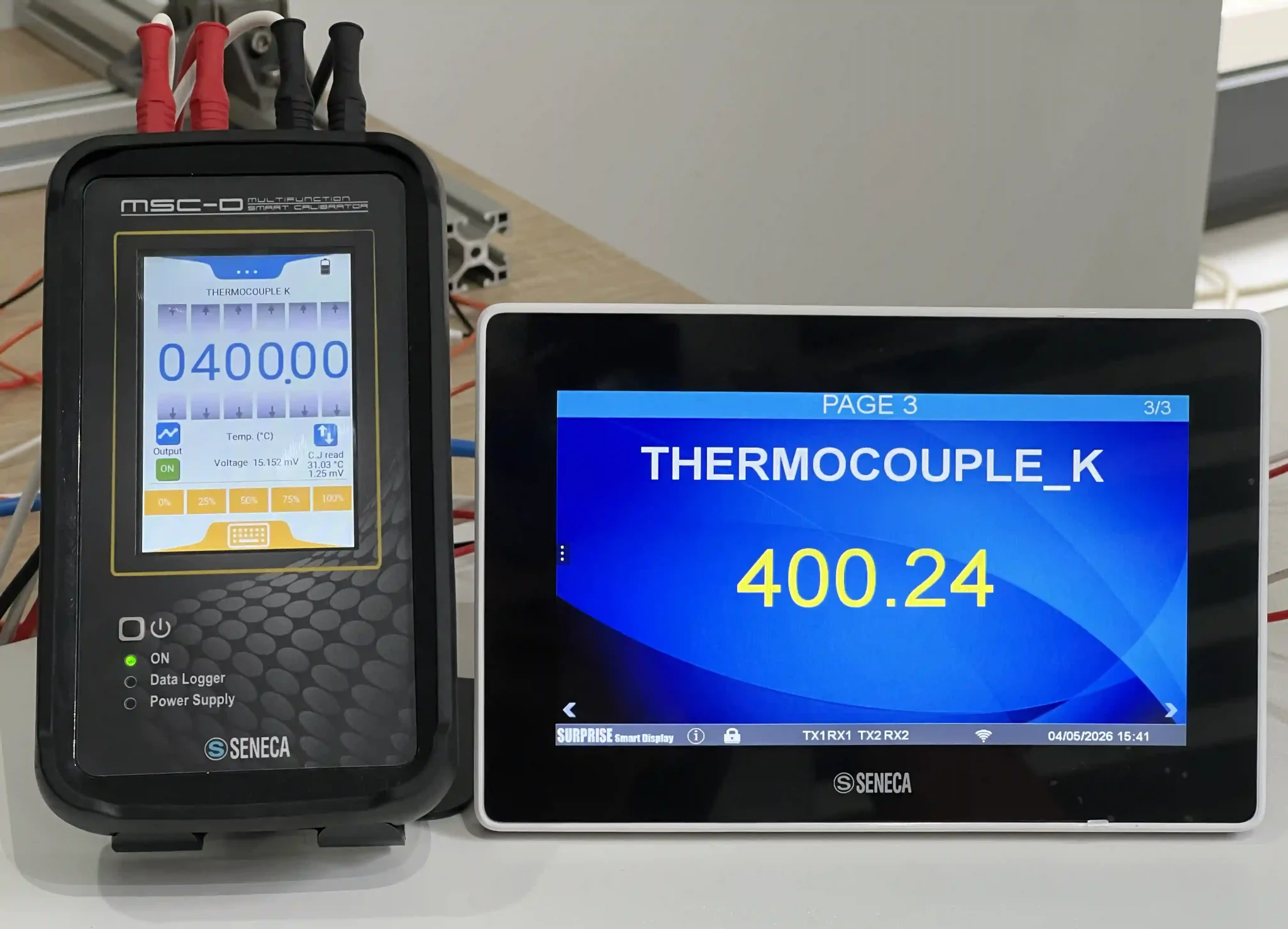

Kết quả test bộ giả lập Thermocouple K (0–1200°C)





Setpoint	Giá trị đọc	Sai số
0oC	-0.00	-0.00
100°C	100.01	+0.01
200°C	200.08	+0.08
300°C	300.19	+0.19
400°C	400.24	+0.24

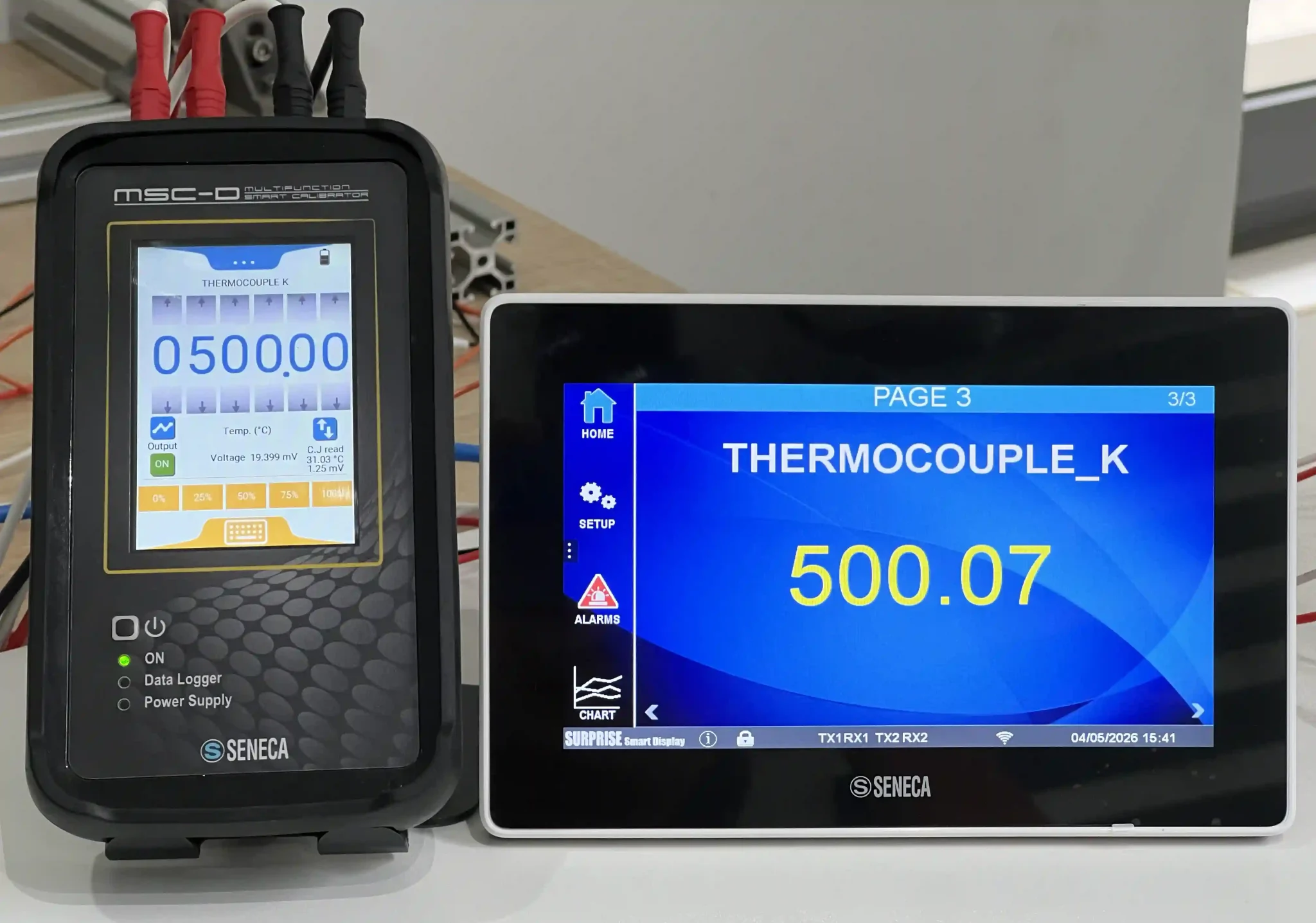

500°C	500.07	+0.07

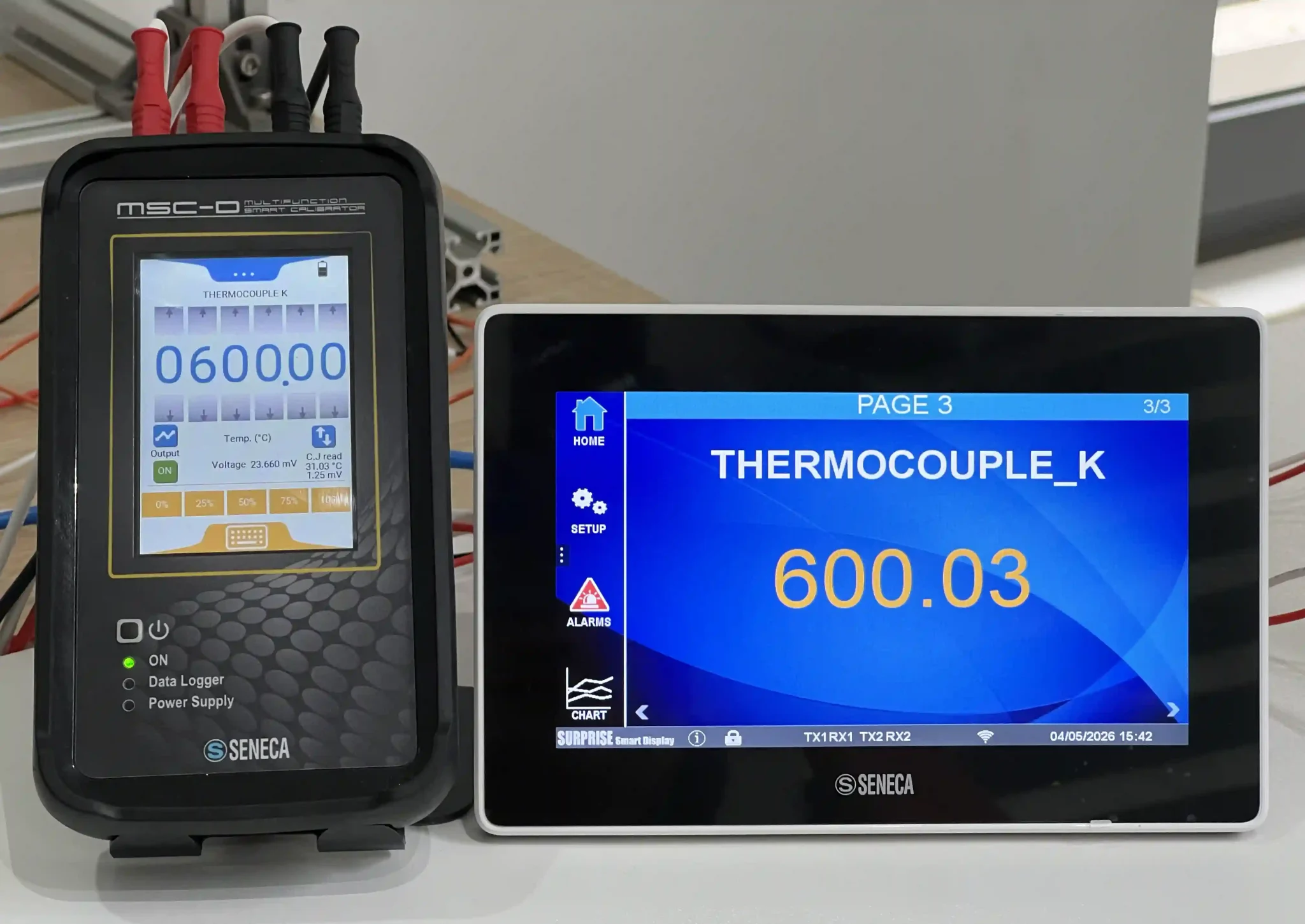

600°C	600.03	+0.03
700°C	700.09	+0.09
800°C	800.14	+0.14

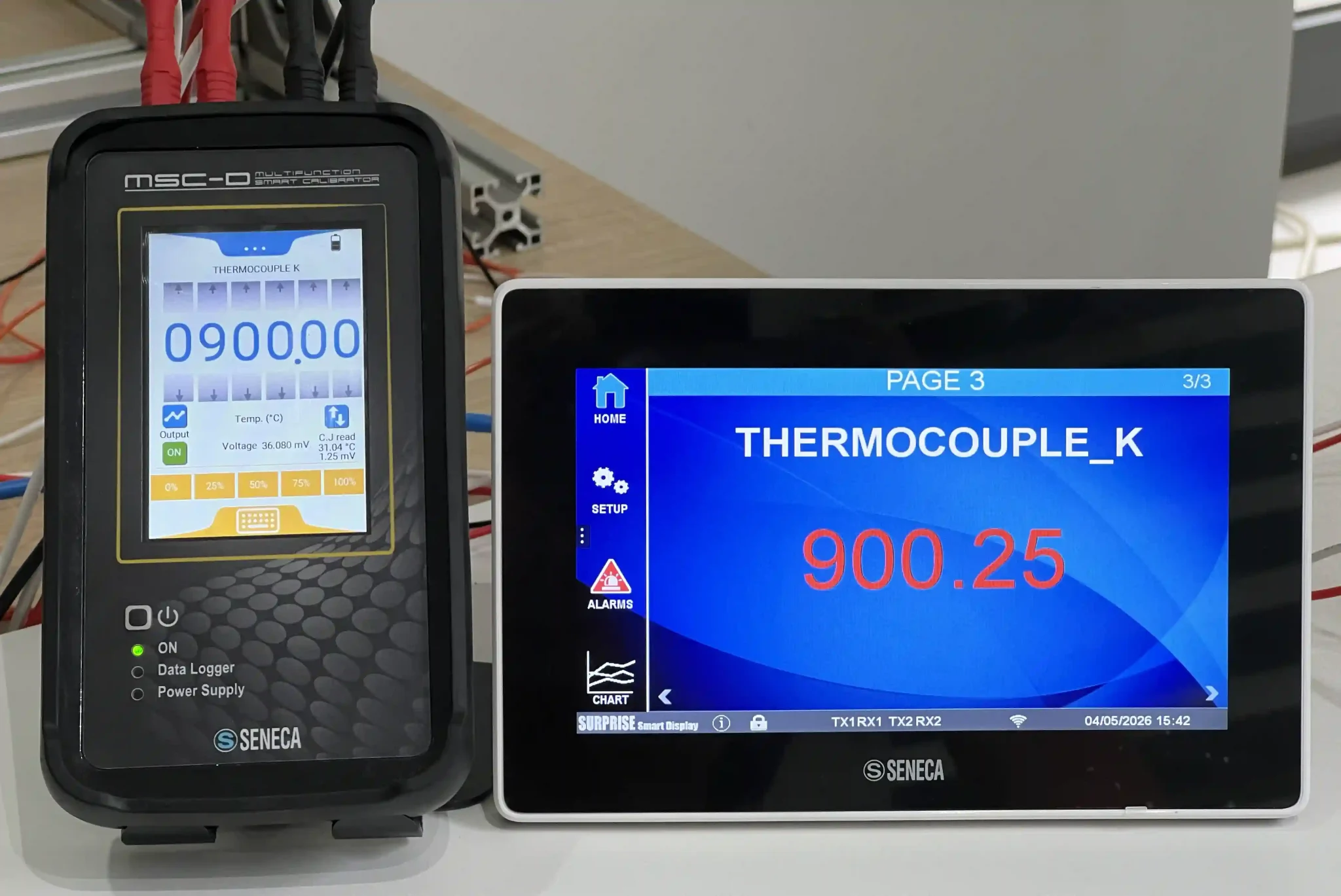

900°C	900.25	+0.25
1000°C	1000.16	±0.16

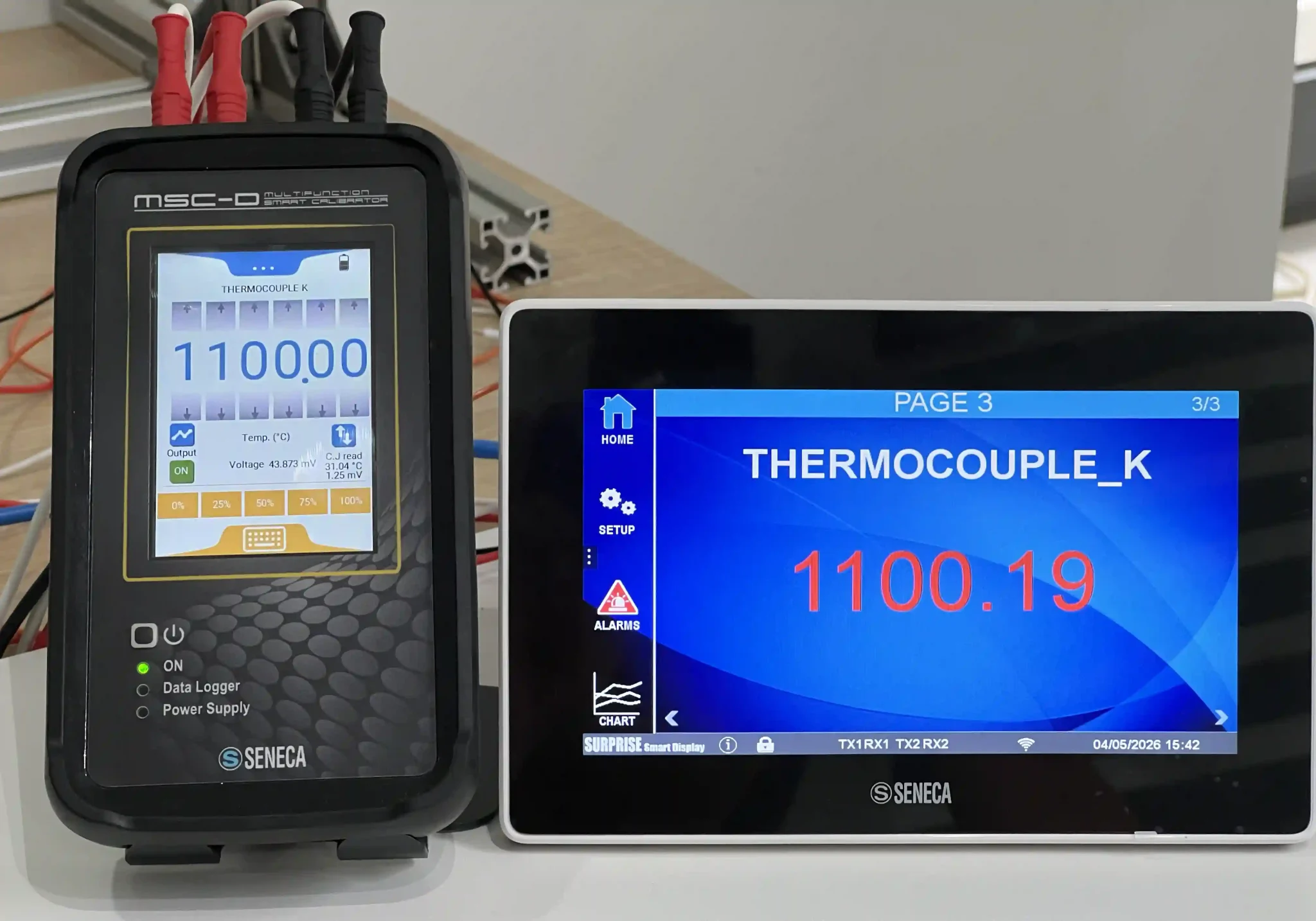

1100°C	1100.19	+0.19

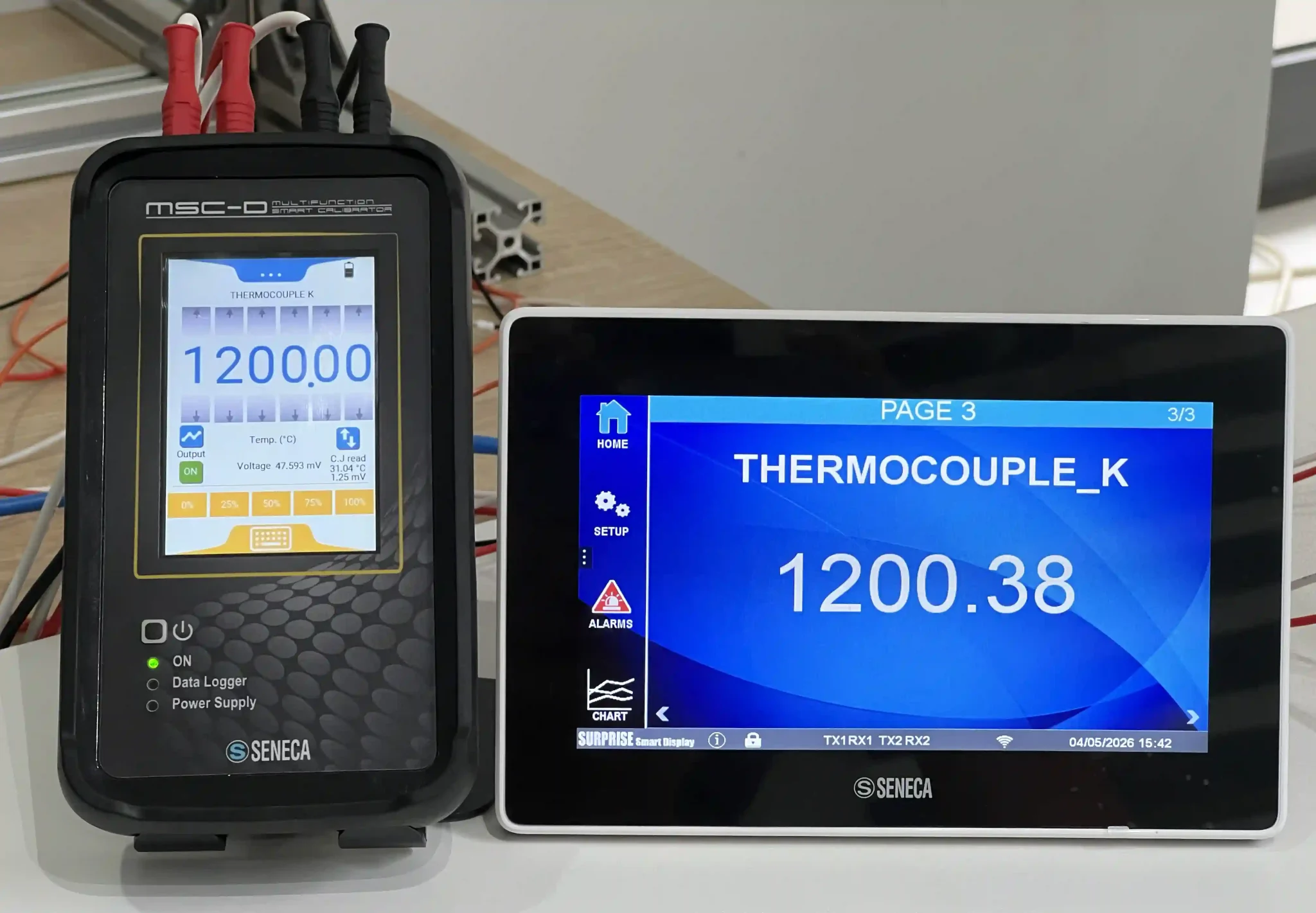

1200°C	1200.38	+0.38

Phân tích kỹ thuật: bộ phát tín hiệu Thermocouple đang thể hiện điều gì?

1. Sai số tăng theo nhiệt độ – đúng bản chất Thermocouple K

Thermocouple là cảm biến phi tuyến → sai số tăng theo nhiệt độ là bình thường.

👉 Nhưng điểm đáng giá: vùng 500–700°C cực ổn (~0.03–0.09°C) → chứng tỏ hệ nội suy rất tốt

2. Sai số < 0.4°C trên toàn dải

So với tiêu chuẩn thực tế:

• Thermocouple Class 1: ±4°C @1000°C
• Thermocouple Class 2: ±7°C

👉 Hệ test: ~0.2–0.3°C

Đánh giá thực tế → chính xác hơn cảm biến thật 10–20 lần

3. Vùng thấp (0.00–300°C) vẫn rất sạch

Đây là vùng khó nhất vì:

• tín hiệu mV rất nhỏ
• dễ nhiễu

Kết quả: sai số chỉ ~0.01–0.19°C

👉 chứng tỏ:

• bộ giả lập tín hiệu nhiệt độ Thermocouple phát rất ổn
• hệ đo xử lý tốt

Nếu hệ thống của bạn phát ra một giá trị mà nhận một giá trị khác biệt quá lớn. Bạn nên kiểm tra lại các modul chuyển đổi tín hiệu tthermocouple hoặc cảm biến vào PLC.

Bộ giả lập đang “bóc trần” hệ thống

👉 Khi dùng bộ giả lập tín hiệu nhiệt độ Thermocouple, bạn loại bỏ hoàn toàn:

• sai số cảm biến thật
• ảnh hưởng môi trường

Và đo được: Sai số thực = module đọc + thuật toán + hệ thống

👉 Kết quả bài test: Toàn hệ thống sai số < 0.5°C. Đây là kết quả trong mơ của bất kỳ hệ thống nào đang cần TEST. Bởi Thermocouple K sai số từ 4-7 oC tại 1000oC. Bạn không nhìn nhầm đâu. Đó là thực tế của cảm biến Thermocouple.

Ứng dụng thực tế của bộ giả lập Thermocouple

1. Commissioning hệ thống mới

• Kiểm tra PLC / module trước khi lắp cảm biến
• Chắc chắn rằng hệ thống chuẩn trước khi lắp cảm biến thật
• Loại bỏ sai số do thiết bị hay hệ thống

2. Bảo trì – tìm lỗi nhanh

• Xác định lỗi nằm ở sensor hay hệ thống
• Với thiết bị đo – phát MSC-D cho các loại Thermocouple dễ dàng xác định nguyên nhân gây sai số hoặc lỗi hệ thống.

3. Hiệu chuẩn tại chỗ

• Không cần lò nhiệt cồng kềnh
• Không cần tốn thời gian xác định cảm biến hay modul chuyển đổi hay dây dẫn. Chỉ cần một thiết bị duy nhất MSC-D để loại trừ các khả năng ban đầu.

4. Demo kỹ thuật với khách hàng

• Chứng minh hệ thống đo chính xác bằng số liệu thật
• Với một thiết bị phát tín hiệu và đo tín hiệu nhiệt độ chính xác cao, ổn định. Bạn hoàn toàn tự tin demo hoặc đối chứng với số liệu của hệ thống.

Thiết bị này dành cho ai?

• Kỹ sư bảo trì / commissioning
• Nhà máy có hệ thống đo nhiệt độ quan trọng
• System integrator cần test & bàn giao hệ thống

Tại sao nên dùng MSC-D thay vì giả lập rẻ tiền?

• Độ chính xác cao (lab-level)
• Giả lập nhiều loại tín hiệu (TC, RTD, mA, V)
• Ổn định – không drift
• Dùng để chứng minh hệ thống, không chỉ test sơ bộ

Khi nào không cần bộ giả lập Thermocouple?

• Hệ thống không yêu cầu độ chính xác cao
• Sai số vài độ vẫn chấp nhận
• Không cần kiểm chứng hệ thống

Bạn cần tư vấn kỹ thuật thực tế

Nếu bạn đang:

• Không chắc hệ đo Thermocouple của mình có chính xác không
• Cần kiểm tra nhanh PLC / module / HMI
• Hoặc muốn demo thực tế trước khi đầu tư

👉 Liên hệ ngay:

📞 Hotline kỹ thuật: 0937 27 55 66
📩 Email: sales@huphaco.vn

Bộ giả lập tín hiệu nhiệt độ Pt100 là thiết bị không thể thiếu trong túi đồ của anh em bảo trì và setup hệ thống. Tuy nhiên, giữa một ma trận thiết bị giả lập, đâu mới là cái tên mang lại sự tin tưởng tuyệt đối?

Hôm nay, anh em hãy cùng tôi “mổ xẻ” thực tế khả năng mô phỏng điện trở của siêu phẩm Seneca MSC-D (Italy) khi test trực tiếp trên bộ điều khiển Pixsys ATR244. Kết quả thực sự khiến tôi kinh ngạc.

• Bộ giả lập Pt100 dùng để mô phỏng điện trở theo nhiệt độ
• Dùng test PLC, controller, transmitter
• Không cần cảm biến thật
• Test nhanh – chính xác – lặp lại được

Nếu bạn đang cần bộ giả lập tín hiệu nhiệt độ Pt100 để test controller, PLC hoặc transmitter mà không muốn phụ thuộc vào cảm biến thật – bộ hình ảnh test thực tế dưới đây sẽ nói lên tất cả.

Tại sao phải dùng bộ giả lập tín hiệu Pt100 chuyên dụng?

Trong quá trình hiệu chuẩn hoặc kiểm tra lỗi hệ thống, việc mang theo một lò chuẩn nhiệt độ là rất cồng kềnh. Thay vào đó, một bộ giả lập tín hiệu Pt100 nhỏ gọn sẽ mô phỏng giá trị điện trở tương ứng với nhiệt độ theo tiêu chuẩn IEC 60751.

Lợi ích khi dùng thiết bị chuẩn:

• Kiểm tra độ chính xác của PLC/Bộ điều khiển: Loại trừ sai số do cảm biến gây ra.
• Loop Test nhanh chóng: Giả lập các mức nhiệt độ cao để test kịch bản báo động (Alarm).
• Tiết kiệm thời gian: Không cần chờ đợi đầu dò gia nhiệt thực tế.

⚙️ Thông số kỹ thuật MSC-D – Giả lập tín hiệu RTD (Pt100)

🔹 Chức năng giả lập RTD (Resistance Temperature Detector)

Hỗ trợ giả lập RTD:

• Pt100, Pt500, Pt1000
• Ni100, Ni120
• Cu50, Cu100

Kiểu đấu dây hỗ trợ: chỉ phát loại 2 dây dùng được cho cả 3-4 dây jump lại với nhau.

👉 Đây là điểm cực kỳ quan trọng:

• Không chỉ phát tín hiệu

• Mà còn mô phỏng đúng thực tế hệ thống đo

🔹 Dải nhiệt độ giả lập (Pt100)

• Dải phát (Simulation): -200°C → +859°C

• Dải đo (Measurement): -200°C → +850°C

👉 Bao phủ toàn bộ ứng dụng công nghiệp:

• HVAC

• Lò nhiệt

• Hóa chất

• Thực phẩm

🔹 Độ chính xác & độ phân giải

• Độ chính xác phát RTD: ≈ 0.03% giá trị đọc

• Độ phân giải: 0.1°C ~ 0.02 Ω

👉 Ý nghĩa thực tế:

• Sai số cực thấp khi hiệu chuẩn

• Đủ để làm “chuẩn tham chiếu” trong bảo trì

🔹 Nguyên lý giả lập

MSC-D không tạo nhiệt độ thật

→ mà giả lập điện trở theo tiêu chuẩn IEC 60751

Quan hệ: R = R0 × (1 + α × T)

Trong đó:

• R0 = 100Ω tại 0°C

• α ≈ 0.00385/°C

👉 MSC-D sẽ:

• Xuất ra điện trở tương ứng

• Thiết bị (PLC / controller) sẽ tự quy đổi ra °C

🔹 Chế độ vận hành liên quan RTD

• Generation (phát tín hiệu)

• Measurement (đo RTD)

• Ramp (tạo dải nhiệt độ tự động)

• Datalogger (ghi dữ liệu)

👉 Có thể:

• Test tuyến tính 0 → 500°C

• Chạy ramp giả lập alarm

🔹 Tính năng nâng cao cho RTD

• Hiển thị: °C hoặc Ω (chuyển đổi linh hoạt)

• Ramp test:

  • Tối đa 9 bước

  • Dùng test alarm, PID

• Datalogger: uưu tới 100,000 điểm đo

🔹 Kết luận kỹ thuật

👉 MSC-D không phải chỉ là “bộ phát Pt100”

Mà là:

Thiết bị giả lập RTD chuẩn công nghiệp với:

• Độ chính xác cao (≈0.03%)

• Hỗ trợ 2/3/4 dây

• Dải nhiệt rộng (-200 → +859°C)

• Mô phỏng đúng tiêu chuẩn IEC

“MSC-D không chỉ giả lập tín hiệu Pt100, mà giả lập đúng hành vi của một cảm biến nhiệt độ trong hệ thống thực – từ điện trở, dây dẫn đến phản ứng của controller.”

Bài TEST thực tế với MSC-D phát tín hiệu cảm biến Pt100 vào bộ điều khiển nhiệt độ ATR244

Để anh em có cái nhìn khách quan, tôi đã thực hiện bài test 5 điểm (0%, 25%, 50%, 75%, 100% dải đo) từ 0°C đến 500°C.

Giá trị phát (MSC-D)	Giá trị đọc (ATR244)	Nhận xét
0°C	~0.1–0.2°C	Độ lệch rất nhỏ
100°C	~100°C	Khớp gần như tuyệt đối
200°C	~200°C	Khớp gần như tuyệt đối
300°C	~300°C	Khớp gần như tuyệt đối
400°C	~400.1°C	Không trôi
500°C	~500.1°C	Bám chuẩn



“Kết quả cho thấy bộ giả lập tín hiệu nhiệt độ Pt100 MSC-D có độ tuyến tính gần như tuyệt đối trong dải 0–500°C.”

Nhận xét từ kỹ sư: Anh em có thể thấy trên hình ảnh thực tế, giá trị từ bộ phát Seneca và bộ thu Pixsys khớp nhau đến từng con số 0 sau dấu phẩy. Ở điểm 0°C, sai số chỉ là 0.2°C – một con số cực kỳ ấn tượng đối với phép đo điện trở 2 dây (2-wire).

👉 Kết luận quan trọng:

Không phải “có chức năng Pt100” là đủ. Quan trọng là phát ra và controller đọc đúng. “Đây chính là lý do nhiều kỹ sư mất hàng giờ debug mà không tìm ra lỗi – vì họ không có thiết bị giả lập đủ chuẩn để cô lập vấn đề.”

“Ngoài Pt100, MSC-D còn được dùng để giả lập 4-20mA và giả lập tín hiệu loadcell – bạn có thể xem thêm các bài test thực tế bên dưới.”

Nguyên lý: Giả lập Pt100 thực chất là giả lập điện trở

“Hiểu đơn giản: bộ giả lập Pt100 không tạo nhiệt – nó giả lập điện trở mà cảm biến sẽ tạo ra tại nhiệt độ đó.”

Trong đó:

• R₀ = 100Ω tại 0°C
• α ≈ 0.00385/°C

👉 Bộ giả lập sẽ không “tạo nhiệt độ”

→ mà tạo điện trở tương ứng với nhiệt độ đó

Ví dụ:

• 0°C ≈ 100Ω
• 100°C ≈ 138.5Ω
• 500°C ≈ ~280Ω

Vì sao nên dùng bộ giả lập Pt100 thay vì cảm biến thật?

1.Test nhanh – không phụ thuộc môi trường

Tất nhiên rằng ai cũng muốn đọc tín hiệu nhiệt độ Pt100 thực tế nhưng làm sao thay đổi nhiệt độ lên xuống một cách nhanh chóng. Bộ giả lập tín hiệu nhiệt độ Pt100 MSC-D giải quyết nhanh chóng vấn đề này.

• Không cần nước đá, không cần lò nhiệt
• Set giá trị → thấy kết quả ngay

2.Kiểm tra toàn bộ loop đo

Để kiểm tra lỗi trên hệ thống nhất khi bị lỗi. Hệ thống đo gồm: cảm biến nhiệt độ, transmitter, plc hoặc bộ điều khiển. Việc giả lập tín hiệu nhiệt độ Pt100 giúp chúng ta loại trừ được tín hiệu truyền về sai là do cảm biến hay do transmitter.

• Controller
• PLC
• Transmitter
• Dây dẫn

👉 Việc phát tín hiệu nhiệt độ không phải chỉ test sensor, mà test cả hệ thống

3.Phát hiện lỗi cực nhanh

Một trong những điểm ăn tiền của bộ giả lập tín hiệu là có thể phát hiện ra sai sót trong quá trình đấu dây truyền về hoặc dây bị đứt, lỗi, sự cố đường dây.

• Sai wiring (2 dây / 3 dây)
• Sai scaling
• Sai input type
• Lỗi “Probe error” (như hình bạn thấy)

Khi phát tín hiệu nhiệt độ PT100 mà transmitter hoặc bộ điều khiển nhiệt độ không phản hồi hoặc phản hồi sai. Chúng ta nghĩ tới sự cố nằm ở đường dây, các đầu nối terminal … giúp tiết kiệm thời gian bảo trì hệ thống.

Những điểm đáng tiền của bộ giả lập Seneca MSC-D

Không phải tự nhiên mà tôi lại chọn con MSC-D này để làm “chuẩn” cho anh em.

• Độ phân giải cực cao: Hiển thị và phát tín hiệu lên đến 5 chữ số thập phân.
• Đa năng: Không chỉ giả lập Pt100, nó còn phát được dòng điện 4-20mA, điện áp 0-10V, cảm biến Can nhiệt (K, S, R, J…), loadcell và đo lường ngược lại.
• Màn hình OLED sắc nét: Giúp anh em quan sát rõ trong tủ điện thiếu sáng.
• Tính năng Data Logger: Lưu trữ dữ liệu trực tiếp để xuất báo cáo hiệu chuẩn cho khách hàng.

Khi nào bạn BẮT BUỘC phải có bộ giả lập Pt100?

✔ Khi chạy thử hệ thống (commissioning)

Không thể chờ nhiệt độ thật → cần test ngay

✔ Khi bảo trì / troubleshooting

• Không biết lỗi do sensor hay controller

→ dùng giả lập để cô lập lỗi

✔ Khi demo cho khách hàng

👉 Đây là điểm ăn tiền:

• Khách nhìn thấy giá trị lên đúng → tin ngay

Thiết bị này dành cho ai?

• Kỹ sư tự động hóa / đo lường
• Nhà thầu hệ thống nhiệt
• Bảo trì nhà máy (F&B, hóa chất, năng lượng)
• Người cần kiểm tra loop 4–20mA + RTD chuyên sâu

Tại sao giá cao hơn hàng phổ thông?

• Độ ổn định cao (không trôi như hàng rẻ)
• Tuyến tính chuẩn theo IEC
• Phát được nhiều loại tín hiệu (RTD, mA, V, loadcell, xung)
• Dùng để test hệ thống thật, không phải đồ demo chơi

Khi nào KHÔNG cần mua?

• Chỉ cần đo nhiệt độ cơ bản
• Không làm commissioning / bảo trì
• Không cần test hệ thống

CTA – Tư vấn kỹ thuật thực tế (không bán đại trà)

Nếu anh em đang làm dịch vụ bảo trì chuyên nghiệp hoặc cần một thiết bị “trọng tài” để nói chuyện với khách hàng khi có tranh chấp về sai số, thì bộ giả lập tín hiệu Pt100 Seneca MSC-D là khoản đầu tư “đáng đồng tiền bát gạo”.

Nếu bạn đang:

• Test Pt100 nhưng controller đọc sai
• Không biết lỗi do sensor hay hệ thống
• Cần demo hệ thống cho khách

👉 Liên hệ trực tiếp để được tư vấn đúng bài toán (không tư vấn chung chung):

Hotline kỹ thuật: 0937 27 55 66

Email: sales@huphaco.vn

Câu hỏi về bộ giả lập tín hiệu nhiệt độ Pt100

Bộ giả lập Pt100 có thay thế cảm biến thật được không?

Không. Nó chỉ dùng để test và hiệu chuẩn, không dùng đo thực tế.

Vì sao giả lập đúng mà controller vẫn báo lỗi?

Do controller có chức năng kiểm tra cảm biến (probe error), không chỉ đọc điện trở.

Pt100 2 dây và 3 dây có khác nhau khi giả lập không?

Có. 3 dây giúp bù điện trở dây, nếu giả lập sai kiểu dây sẽ gây sai số. Tuy nhiên, nếu bộ điều khiển chỉ nhận 3-4 dây thì chập 2 dây cùng màu lại với nhau. Kết quả ra vẫn rất chính xác.

Có thể dùng bộ giả lập để test PLC không?

Có. Đây là cách nhanh nhất để kiểm tra input analog của PLC.

Sai số của bộ giả lập Pt100 có quan trọng không?

Rất quan trọng nếu bạn dùng để hiệu chuẩn. Sai số nhỏ giúp đảm bảo toàn bộ hệ thống chính xác.
Sai số MSC-D đảm bảo trong ngưỡng 0,2oC vượt mức sai số cho phép các thiết bị tương tự khác như Fluke 725

Giả lập tín hiệu loadcell là cách nhanh nhất để kiểm tra hệ thống cân mà không cần dùng loadcell thật hoặc tải thực tế. Với một thiết bị phát tín hiệu mV/V ổn định, bạn có thể test toàn bộ chuỗi: loadcell → transmitter → PLC chỉ trong vài phút.

Tại sao cần mô phỏng tín hiệu loadcell?

Trong thực tế triển khai hệ cân:

• Không phải lúc nào cũng có tải thật để test
• Loadcell lắp sẵn nhưng không thể tháo ra
• Hệ thống chạy sai nhưng không biết lỗi ở đâu

👉 Nếu không có cách giả lập tín hiệu loadcell, bạn gần như phải “đoán lỗi”.

Nguyên lý tín hiệu loadcell mV/V

Loadcell không xuất ra 4–20mA hay 0–10V.

👉 Nó xuất ra tín hiệu rất nhỏ dạng:

• mV/V (millivolt trên volt kích thích)

Thông thường:

• 0 → 2 mV/V tương ứng 0 → full scale

Công thức tuyến tính:

Trong đó:

• x = % tải (0 → 1)
• I = dòng 4–20mA sau khi qua transmitter

👉 Ví dụ:

mV/V	% tải	Output
0.0	0%	4 mA
1.0	50%	12 mA
2.0	100%	20 mA

Điều quan trọng chúng ta cần là một thiết bị giả lập tín hiệu loadcell chuẩn – chính xác – đấu nối y hệt như một loadcell thực thụ. Ngoài ra còn có thể giả tải bất kỳ trọng lượng nào để kiểm tra tín hiệu xuất ra có đúng hay không.

Giả lập tín hiệu loadcell vào đầu cân điện tử

Mình sẽ dùng một một đầu cân điện tử để minh họa hệ thống cân. Trên thực tế đôi khi chúng ta không đủ max tải để hiệu chuẩn cho đầu cân điện tử. Lúc này MSC-D đóng vai trò là một bộ giả lập tín hiệu loadcell để phát giá trị cân quy đổi ra 0-2 mV/V tương ứng tải thực của hệ thống cân.

Thiết bị gồm:

• MSC-D: giả lập tín hiệu loadcell
• STR561-12ABC-T128R: đầu cân điện tử cần hiệu chuẩn

📊 So sánh thực tế (rất quan trọng)

Set MSC-D	Thiết bị hiển thị	Sai số
0 kg	0.007 kg	+0.007 kg
2.5 kg	2.509 kg	+0.009 kg
5 kg	5.003 kg	+0.003 kg
7.5 kg	7.503 kg	+0.003 kg
10 kg	10.003 kg	+0.003 kg

🎯 Kết luận kỹ thuật (chuẩn kỹ sư)

👉 Sai số thực tế nằm khoảng:

• ±0.003 → 0.009 kg (~0.03% FS hoặc thấp hơn)

👉 Đây là mức:

• NGANG hoặc TỐT hơn nhiều bộ calibrator cùng tầm

• Quá dư cho:

  • test loadcell

  • test transmitter mV/V

  • giả lập cân

👉 Cái đáng tiền KHÔNG phải là “độ chính xác tuyệt đối”

👉 Mà là:

MSC-D giữ được tuyến tính cực chuẩn trên toàn dải (0–100%)

Đây mới là thứ:

• PLC / transmitter / cân cần

• giúp calibration đúng bản chất

Cách phát tín hiệu loadcell vào converter để test hệ thống

Hệ thống giám sát và điều khiển thật sự gồm 3 thành phần: loadcell, converter loadcell và PLC / DCS. Khi đó, tín hiệu loadcell phải qua bộ chuyển đổi tín hiệu loadcell trước khi vào PLC. Mình dùng MSC-D để mô phỏng tải thực tế của loadcell như một hệ kín hoạt động thật sự.

Thay vì dùng loadcell thật:

👉 Bạn phát tín hiệu mV/V giả lập từ thiết bị giả lập tín hiệu loadcell.

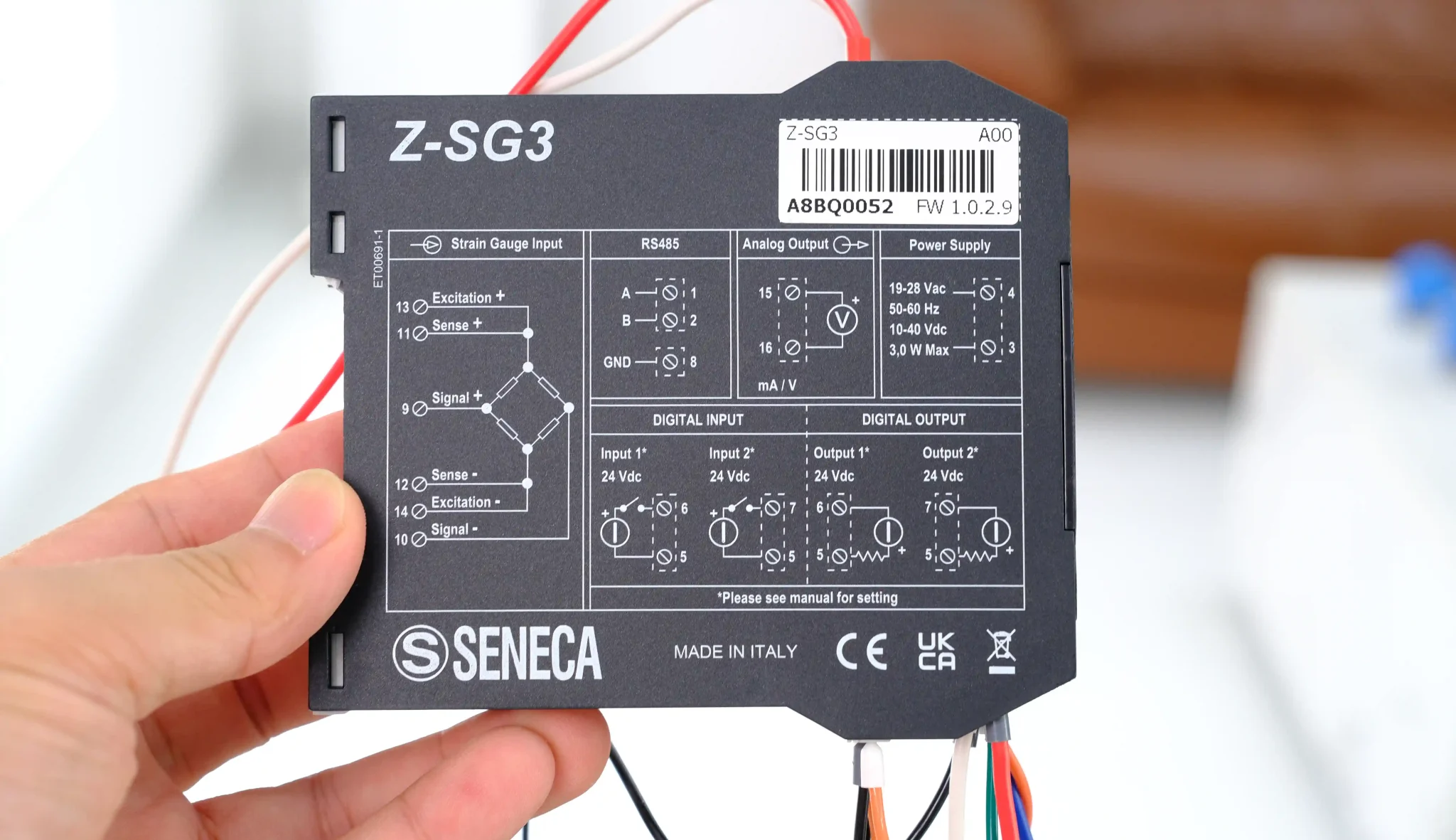

Hệ thống là một hệ kín gồm: MSC-D phát tín hiệu loadcell => Z-SG3 đọc tín hiệu, xuất ra 4-20mA => TEST-4 đọc tín hiệu 4-20mA từ Z-SG3.

Ví dụ:

• 0.000 mV/V
• 0.500 mV/V
• 1.000 mV/V
• 1.500 mV/V
• 2.000 mV/V

👉 Transmitter sẽ convert ra:

• 4 mA
• 8 mA
• 12 mA
• 16 mA
• 20 mA

Kết quả ngõ ra càng gần giá trị chuẩn thì càng chính xác & đánh giá được độ chính xác cũng như độ ổn định của bộ phát tín hiệu loadcell.

Kết quả test thực tế (case thực tế)

Test thực tế hệ thống với các thiết bị:

• Thiết bị phát: MSC-D
• Bộ chuyển đổi: Z-SG3
• Thiết bị đo: Fluke 725 / TEST-4

mV/V	Output lý thuyết	Thực tế	Sai số
0.000	4.000	4.000–4.005	<0.005 mA
0.500	8.000	7.995–8.001	<0.005 mA
1.000	12.000	11.995–11.996	<0.005 mA
1.500	16.000	15.990–15.994	<0.01 mA
2.000	20.000	19.991–20.002	<0.01 mA

Kết luận kỹ thuật bộ phát tín hiệu loadcell:

• Sai số thực tế <0.01 mA (~0.06% FS)
• Tuyến tính gần như hoàn hảo
• Có thể dùng để hiệu chuẩn hệ thống thật

Thiết bị mô phỏng loadcell mV/V (giải pháp thực tế)

Để phát tín hiệu mV/V ổn định, cần thiết bị chuyên dụng như:

👉 Seneca MSC-D

MSC-D làm được gì?

• Phát tín hiệu loadcell (mV/V)
• Đo trực tiếp loadcell (không cần nguồn ngoài)
• TARE (zero tại chỗ)
• Xuất 4–20mA / 0–10V

Đo trực tiếp loadcell không cần nguồn

MSC-D có thể:

• Kết nối trực tiếp loadcell
• Hiển thị mV/V
• Quy đổi ra kg (default 0–10 kg ↔ 0–2 mV/V)

Công thức quy đổi:

👉 Ví dụ:

mV/V	kg
0.0	0
1.0	5
2.0	10

Chức năng TARE – cực kỳ quan trọng khi test

Trong thực tế:

• Loadcell luôn có offset
• Không bao giờ về 0 tuyệt đối

👉 MSC-D cho phép:

• Nhấn TARE → đưa giá trị hiện tại về 0
• Test ngay tại hiện trường

Ứng dụng:

• Test khi hệ đang có tải
• Bỏ qua sai số cơ khí
• Debug nhanh

Khi nào cần mô phỏng loadcell?

• Commissioning hệ cân
• Test transmitter loadcell
• Debug hệ thống sai số
• Không có tải thật

Khi nào KHÔNG cần MSC-D?

• Chỉ đo 4–20mA đơn giản
• Không làm việc với loadcell
• Không cần kiểm tra tuyến tính

Thiết bị này dành cho ai?

• Kỹ sư automation
• Nhà thầu hệ thống cân
• Bảo trì nhà máy
• Integrator PLC

Tại sao MSC-D đáng giá hơn hàng phổ thông?

• Tín hiệu mV/V ổn định
• Tuyến tính tốt
• Có thể dùng để test thực tế
• Không chỉ “giả lập” mà còn đo và debug

Bạn cần tư vấn kỹ thuật về thiết bị mô phỏng loadcell mV/V

Bạn đang gặp các vấn đề:

• Không test được hệ cân khi chưa có tải?
• Không biết lỗi nằm ở loadcell hay transmitter?
• Cần kiểm tra nhanh mV/V tại hiện trường?

👉 MSC-D là giải pháp phù hợp cho:

• Kỹ sư commissioning
• Nhà thầu automation
• Nhà máy cần bảo trì định kỳ

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email: sales@huphaco.vn

Các câu hỏi thường gặp về mô phỏng tín hiệu loadcell

Bộ chuyển đổi shunt 0-75mV là thiết bị trung gian dùng để chuyển đổi tín hiệu điện áp millivolt (mV) từ điện trở shunt thành tín hiệu analog tiêu chuẩn như 4-20mA hoặc 0-10V, giúp PLC, HMI và SCADA đọc được một cách ổn định.

Trong các hệ thống đo dòng DC công suất lớn, shunt thường cho ra tín hiệu 0-75mV – đây là dải phổ biến nhất. Tuy nhiên, PLC không thể đọc trực tiếp tín hiệu này một cách chính xác trong môi trường công nghiệp.

👉 Vì vậy, bộ chuyển đổi shunt 0-75mV là thành phần bắt buộc nếu muốn đưa tín hiệu dòng về hệ điều khiển.

Vì sao không nên đưa trực tiếp tín hiệu shunt 0-75mV vào PLC?

Tín hiệu điện áp từ shunt chính là điện áp rơi nên có biên độ rất nhỏ nên gặp nhiều hạn chế:

• Dễ nhiễu: mV bị ảnh hưởng mạnh bởi biến tần, motor
• Suy hao: truyền xa gây sai lệch giá trị
• Không tương thích: PLC thường chỉ nhận 4-20mA hoặc 0-10V

👉 Kết quả thực tế:

• PLC đọc sai giá trị dòng
• Tín hiệu dao động không ổn định
• Khó kiểm soát và debug hệ thống

Z109REG2-1 – Bộ chuyển đổi shunt 0-75mV với độ chính xác cao

Seneca Z109REG2-1 là thiết bị chuyên dùng để xử lý tín hiệu shunt, trong đó:

• Nhận tín hiệu 0-75mV từ shunt
• Chuyển đổi sang:
  • 4-20mA
  • hoặc 0-10V
• Đảm bảo tín hiệu đầu ra tuyến tính, ổn định

Điểm quan trọng không chỉ là chuyển đổi, mà là độ chính xác và khả năng hoạt động ổn định trong môi trường nhiễu.

Sai số trên thiết bị của hãng Seneca cung cấp là 0,1% tương ứng với bảng tính như sau

Mức	Vin (mV)	Output lý tưởng (mA)	Sai số ± (mA)	Khoảng thực tế (mA)
0%	0	4.000	±0.016	3.984 → 4.016
25%	18.75	8.000	±0.016	7.984 → 8.016
50%	37.5	12.000	±0.016	11.984 → 12.016
75%	56.25	16.000	±0.016	15.984 → 16.016
100%	75	20.000	±0.016	19.984 → 20.016

Tuy nhiên, trên thực tế độ chính xác của Z109REG2-1 cao hơn rất nhiều so với công bố của hãng.

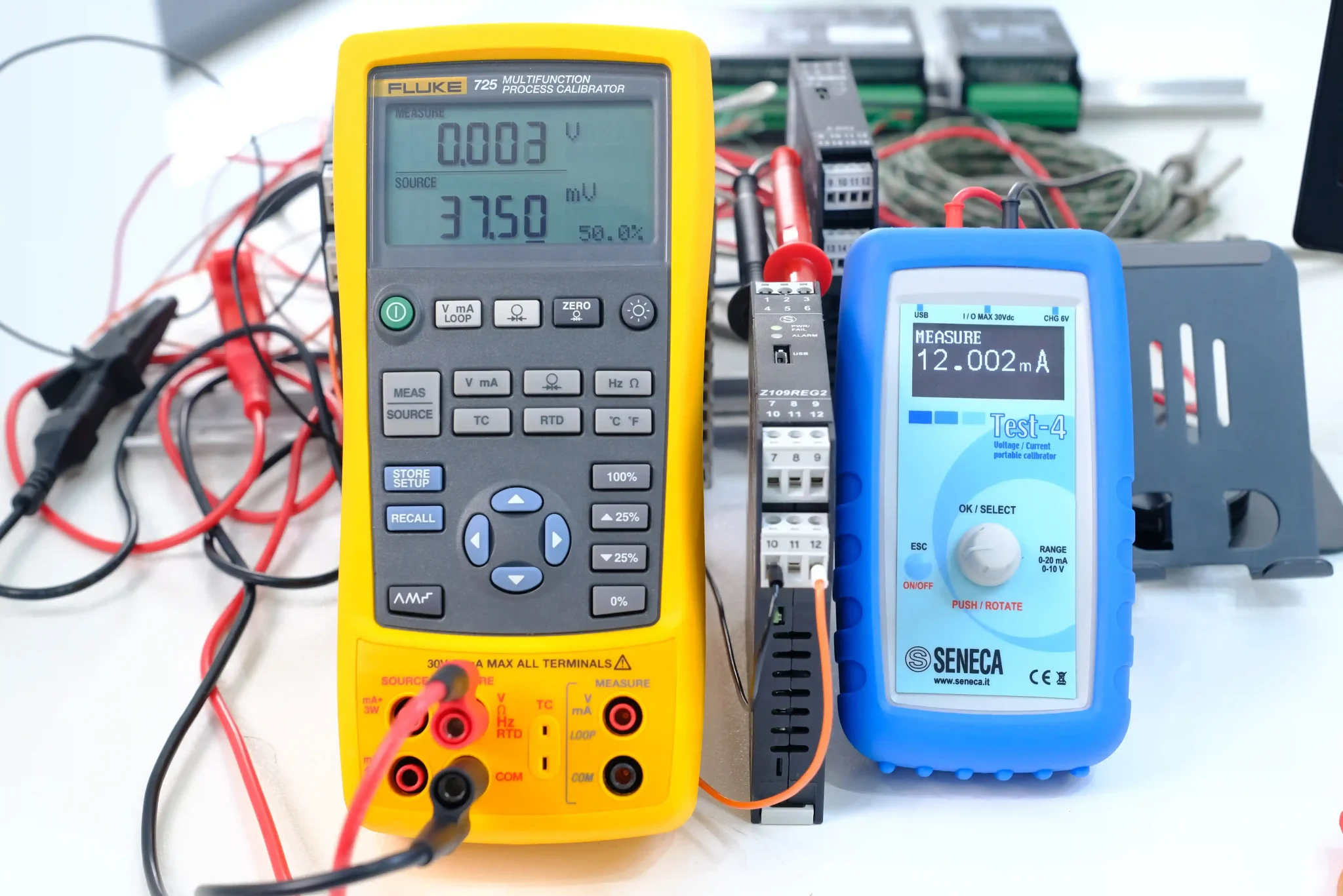

Test thực tế 5 mức – xác nhận độ tuyến tính của bộ chuyển đổi shunt 0-75mV

Mình thực hiện hiệu chuẩn thực tế trước khi giao hàng cho khách bằng đồng hồ hiệu chuẩn Fluke 725 và đồng hồ hiệu chuẩn TEST-4 với.

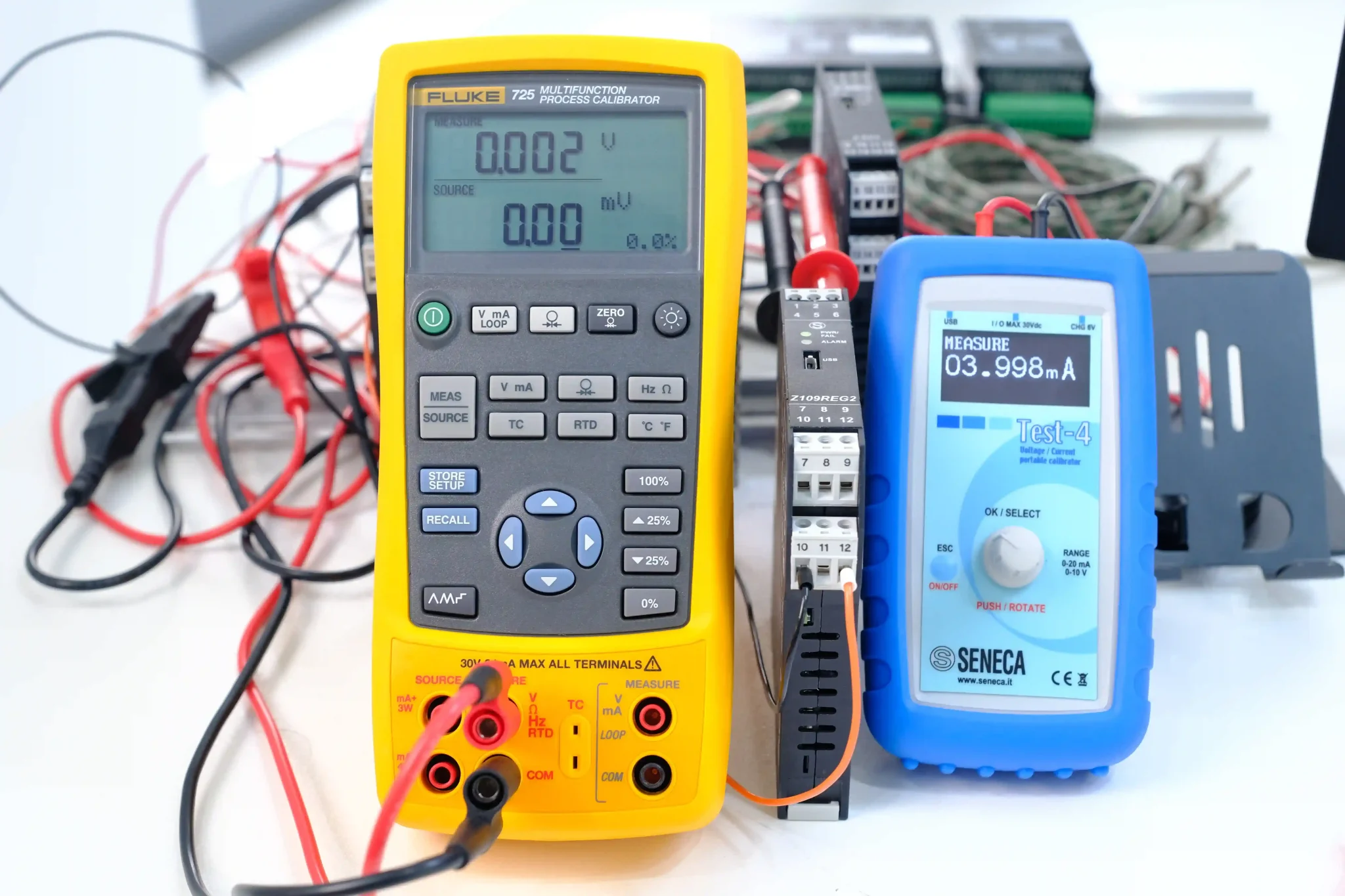

Fluke 725 phát nguồn 0-75mV với các mức:

• 0% tương ứng 0mV kết quả mong muốn 4mA
• 25% tương ứng 18.75mV kết quả mong muốn 8mA
• 50% tương ứng 37,5mV kết quả mong muốn 12mA

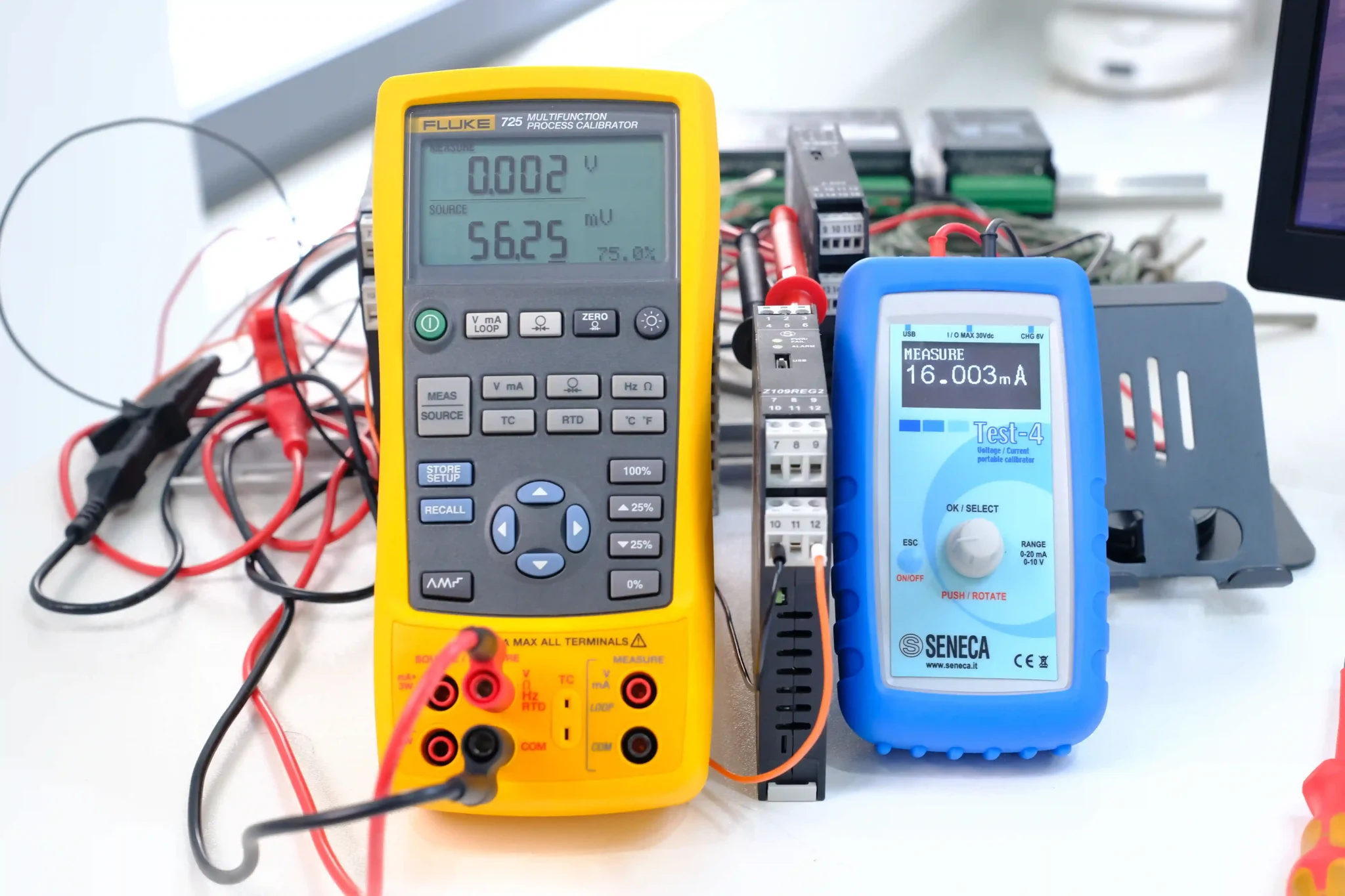

• 75% tương ứng 56,25mV kết quả mong muốn 16mA
• 100% tương ứng 75mV kết quả mong muốn 20mA

Ghi chú thêm: Fluke chính là thương hiệu nổi tiếng về đo lường của Mỹ về các thiết bị cầm tay. Trong khi đó TEST-4 của Seneca nổi tiếng về độ chính xác, độ bền có nhỏ gọn khi đo và phát nguồn 4-20mA / 0-10V.

Kết quả đo thực tế bộ chuyển đổi shunt 0-75mV với Z109REG2-1

Mức	Điện áp vào (mV)	Dòng ra (mA)
0%	0.00	3.998
25%	18.75	8.001
50%	37.50	12.002
75%	56.25	16.003
100%	75.00	20.013

👉 Nhận xét:

• Sai số rất nhỏ
• Tuyến tính chuẩn toàn dải
• Đáp ứng tốt yêu cầu đo dòng công nghiệp

Đây là yếu tố quan trọng chứng minh bộ chuyển đổi shunt 0-75mV hoạt động chính xác, không chỉ trên lý thuyết. Đó là lý do tại sao bộ chuyển đổi shunt 0-75mV của Seneca Z109REG2-1 được xem là lựa chọn tốt nhất phân khúc.

Công thức chuyển đổi tuyến tính

\(I_{out} = 4 + \frac{V_{in}}{75} \times 16\)

Trong đó:

• V_in: tín hiệu mV từ shunt
• Output: 4–20mA

Không chỉ 0-75mV – Z109REG2-1 cấu hình được nhiều dải shunt

Mặc dù Z109REG2-1 chính là bộ chuyển đổi shunt 0-75mV, nhưng trên thực tế, Z109REG2-1 không bị giới hạn ở dải này.

Thiết bị có thể cấu hình lại dải đo thông qua phần mềm:

Các dải shunt có thể xử lý

• 0–50 mV
• 0–60 mV
• 0–75 mV
• 0–100 mV
• 0–150 mV
• 0–200 mV
• ±50 mV / ±75 mV (dòng 2 chiều)
• Bất kỳ dãi đo nào khác trong ngưỡng mV và max 30V

👉 Điều này có nghĩa:

Một thiết bị có thể dùng cho nhiều hệ thống khác nhau, không cần thay module khi thay đổi shunt.

Bản chất tín hiệu shunt (điểm cần hiểu đúng)

Shunt không phải tín hiệu tiêu chuẩn, mà là điện áp rơi:

V = I \times R

• Dòng càng lớn → điện trở càng nhỏ
• Điện áp luôn ở mức mV

👉 Vì vậy mới cần bộ chuyển đổi shunt 0-75mV để đưa về chuẩn công nghiệp.

Lợi ích khi sử dụng bộ chuyển đổi shunt 0-75mV

1. Tín hiệu ổn định

PLC đọc chính xác, không bị nhảy số.

2. Chống nhiễu tốt

4-20mA gần như miễn nhiễu trong môi trường công nghiệp.

3. Truyền xa hiệu quả

Không bị ảnh hưởng bởi chiều dài dây.

4. Cách ly an toàn

Bảo vệ PLC và hệ điều khiển.

5. Linh hoạt cấu hình

Dùng được cho nhiều dải shunt khác nhau.

Ứng dụng thực tế bộ chuyển đổi shunt Z109REG2-1

Bộ chuyển đổi shunt 0-75mV thường được sử dụng trong:

• Hệ thống battery / UPS
• Năng lượng mặt trời (solar DC)
• Tủ điện DC công nghiệp
• Hệ thống xi mạ, lò điện
• Giám sát dòng busbar

Khi nào cần dùng bộ chuyển đổi shunt 0-75mV?

• Có shunt 75mV trong hệ thống
• PLC không đọc được mV
• Tín hiệu bị nhiễu
• Cần đưa dữ liệu về SCADA

👉 Đây là các trường hợp điển hình cần sử dụng.

Nên chọn 4-20mA hay 0-10V?

Khuyến nghị: 4-20mA. Đa số các tín hiệu Analog chuẩn công nghiệp đang sử dụng là 4-20mA thay vì 0-10V.

Vì:

• chống nhiễu tốt hơn
• truyền xa ổn định
• phát hiện lỗi dễ dàng

Bộ chuyển đổi shunt 0-75mV là giải pháp tiêu chuẩn để đưa tín hiệu dòng DC về PLC một cách chính xác và ổn định.

Z109REG2-1 không chỉ xử lý tốt dải 0-75mV, mà còn:

• cấu hình được nhiều dải shunt
• đảm bảo độ tuyến tính cao
• hoạt động ổn định trong môi trường công nghiệp

👉 Đây là lựa chọn phù hợp cho các hệ thống cần độ tin cậy cao và dễ tích hợp.

🚀 Cần chọn đúng bộ chuyển đổi shunt 0-75mV cho hệ thống của bạn?

Nếu hệ thống của bạn đang gặp các vấn đề:

• Tín hiệu dòng DC bị nhiễu, nhảy loạn
• PLC đọc sai giá trị shunt 0-75mV
• Không biết chọn 4-20mA hay 0-10V
• Hoặc đang dùng shunt không đúng dải → sai số lớn

👉 Đây không phải lỗi thiết bị, mà là sai kiến trúc tín hiệu ngay từ đầu

🎯 Giải pháp đề xuất với Z109REG2-1

Chúng tôi tư vấn cấu hình bộ chuyển đổi shunt 0-75mV (Z109REG2-1) theo đúng ứng dụng thực tế:

• Mapping đúng dải mV → mA/V
• Cấu hình phần mềm theo từng loại shunt
• Tối ưu chống nhiễu & cách ly
• Đảm bảo PLC đọc ổn định 24/7

👨‍🔧 Z109REG2-1 phù hợp với:

• Kỹ sư điện / tự động hóa
• Nhà thầu tủ điện, tích hợp hệ thống
• Dự án solar, battery, DC busbar
• Nhà máy cần đo dòng DC chính xác cao

📞 Liên hệ tư vấn kỹ thuật trực tiếp

👉 Hotline kỹ thuật: 0937 27 55 66

👉 Email báo giá: sales@huphaco.vn

Hỗ trợ nhanh – đúng bài toán – không tư vấn chung chung

Câu hỏi thường gặp về bộ chuyển đổi shunt 0-75mV



Bộ phát dòng 4-20mA là công cụ không thể thiếu để kiểm tra, giả lập và hiệu chuẩn tín hiệu trong hệ thống PLC, DCS và thiết bị đo lường công nghiệp. Nếu anh em từng gặp tình trạng PLC đọc sai, tín hiệu nhảy loạn hoặc không xác định được lỗi nằm ở đâu — thì đây chính là thiết bị giải quyết triệt để vấn đề đó.

Khi nào cần bộ phát dòng 4-20mA?

Trong thực tế, kỹ sư hiện trường thường gặp các vấn đề:

• PLC đọc sai giá trị nhưng không biết do sensor hay PLC
• Tín hiệu 4-20mA dao động bất thường khi biến tần chạy
• Không kiểm tra được loop tín hiệu khi commissioning
• Không có cách test nhanh khi đi công trình

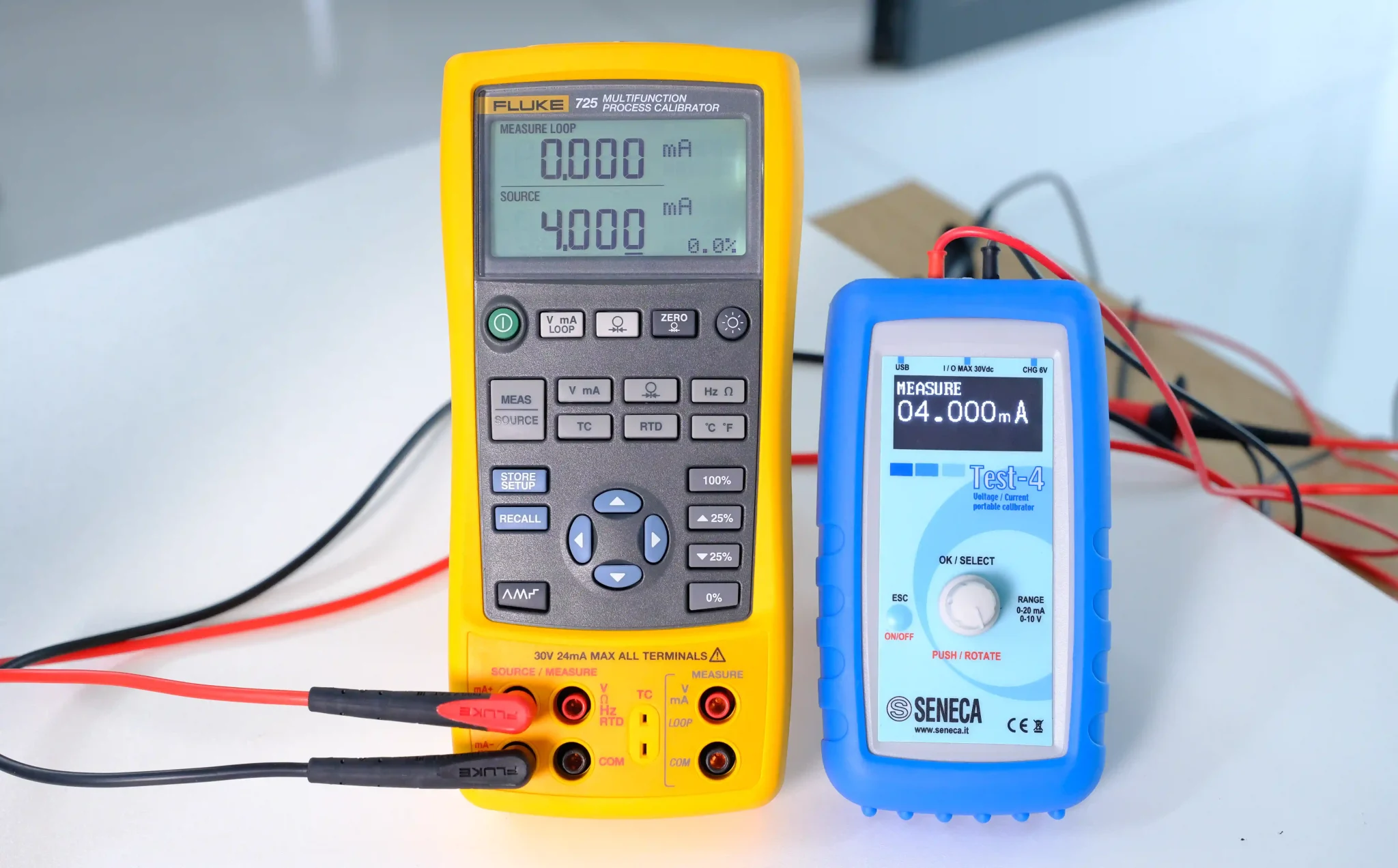

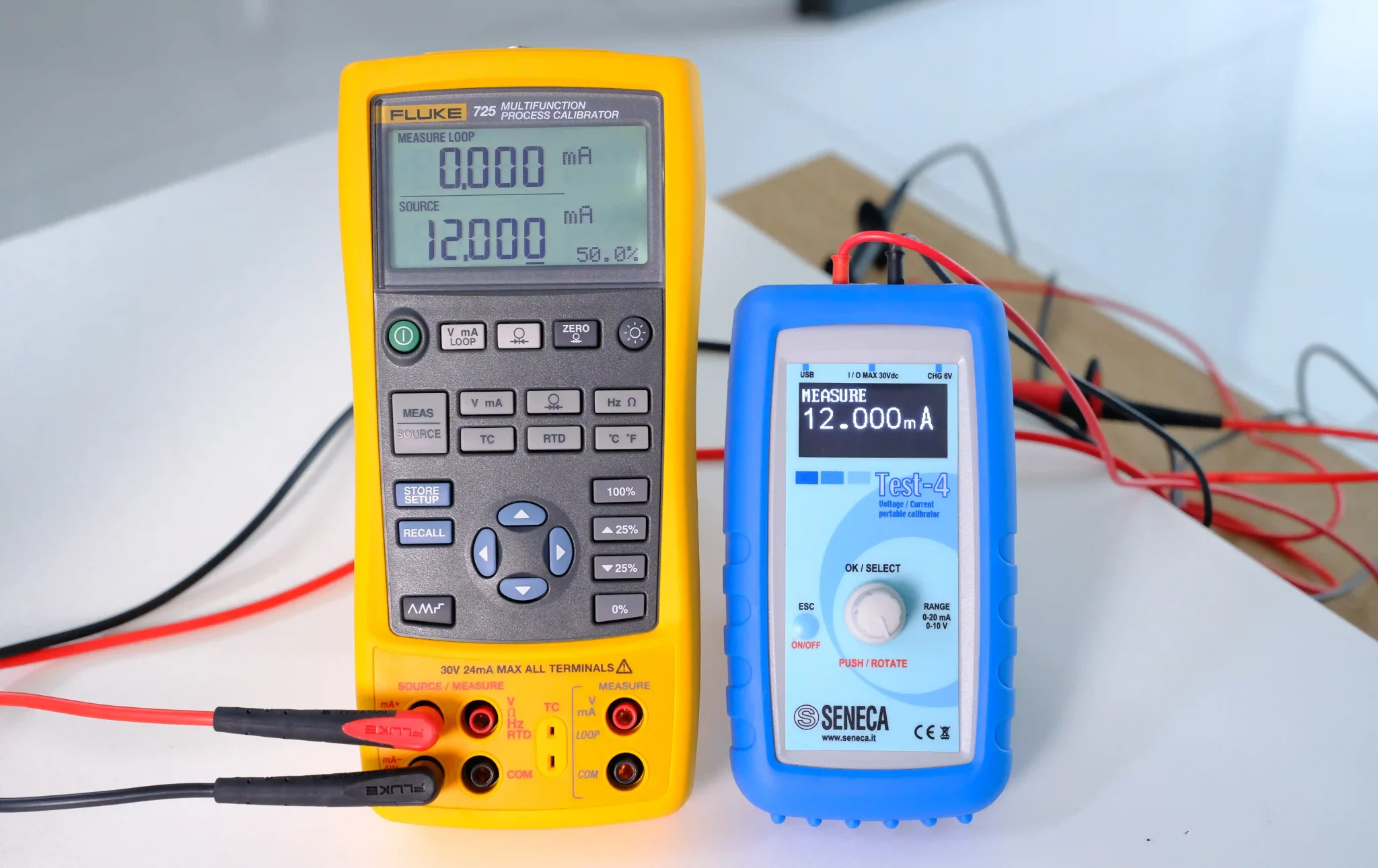

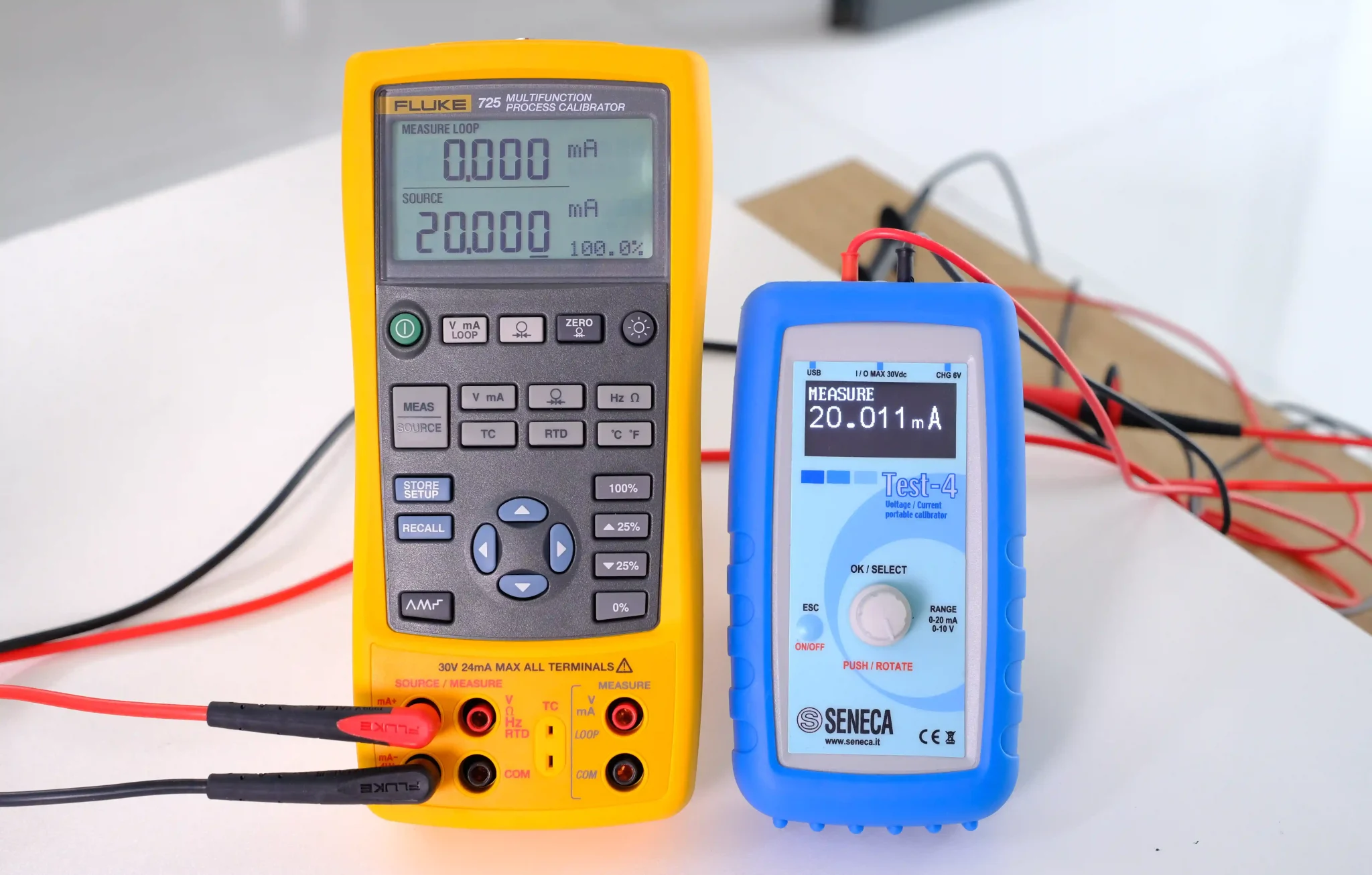

👉 Lúc này, bộ phát dòng 4-20mA giúp:

• Giả lập tín hiệu chuẩn 4–20mA
• Kiểm tra trực tiếp đầu vào PLC / datalogger
• Xác định lỗi nằm ở sensor, dây hay module analog
• Test nhanh mà không cần sensor thật

Bộ phát dòng 4-20mA dùng để làm gì?

Thiết bị này có 3 chức năng chính:

1. Giả lập tín hiệu (Simulation)

• Xuất tín hiệu 4–20mA giả lập
• Dùng test PLC, biến tần, van điều khiển

2. Đo tín hiệu (Measurement)

• Đo dòng loop thực tế
• Kiểm tra độ chính xác hệ thống

3. Hiệu chuẩn (Calibration)

• So sánh tín hiệu chuẩn với tín hiệu đo
• Phục vụ commissioning & bảo trì

Bộ phát dòng KHÔNG dùng để làm gì?

👉 Đây là điểm rất nhiều người hiểu sai:

• ❌ Không dùng trong vận hành hệ thống
• ❌ Không thay thế transmitter
• ❌ Không dùng để chống nhiễu

👉 Bản chất:

Đây là thiết bị test – không phải thiết bị chạy liên tục.

Nên chọn bộ phát dòng 4-20mA loại nào?

Trên thị trường, cùng là “bộ phát dòng 4-20mA” nhưng thực tế chia thành 3 nhóm hoàn toàn khác nhau:

 Nhóm 1: Bộ phát dòng 4-20mA giá rẻ – xuất xứ Trung Quốc

👉 Ví dụ: các bộ tạo tín hiệu analog 0–10V / 4–20mA phổ thông (thường xuất xứ Trung Quốc)

Đặc điểm:

• Chỉ có chức năng phát tín hiệu đơn giản
• Không đo ngược (không verify được loop)
• Độ chính xác thấp
• Không có chế độ test nâng cao (step, ramp…)
• Giao diện đơn giản, thường dạng núm xoay hoặc keypad

Phù hợp khi:

• Test nhanh tín hiệu cơ bản
• Demo đơn giản
• Không yêu cầu độ chính xác cao

Hạn chế:

• Không dùng để hiệu chuẩn
• Không xác định được lỗi hệ thống
• Sai số có thể ảnh hưởng kết quả test

👉 Thực tế:

Loại này chỉ phù hợp để “có tín hiệu chạy”, không phù hợp cho hệ thống cần độ tin cậy cao.

Nhóm 2: Bộ phát dòng 4-20mA 0-10V | Chính xác cao | Giá rẻ trong phân khúc

👉 Phù hợp:

• Kỹ sư bảo trì
• Đi công trình
• Test nhanh PLC

Đặc điểm:

• Thao tác nhanh (vặn là chạy)
• Pin trâu, dùng cả ngày
• Không cần học nhiều

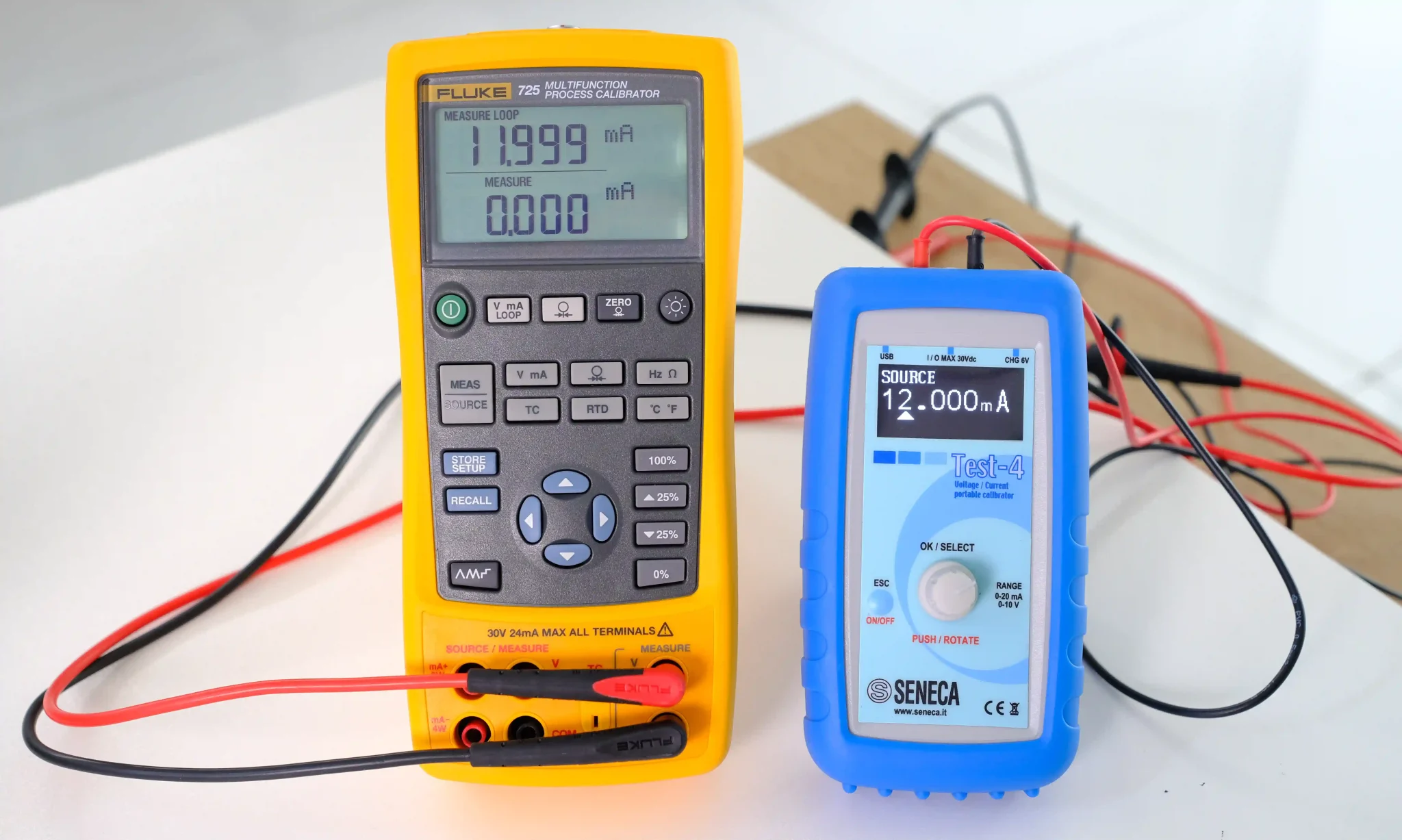

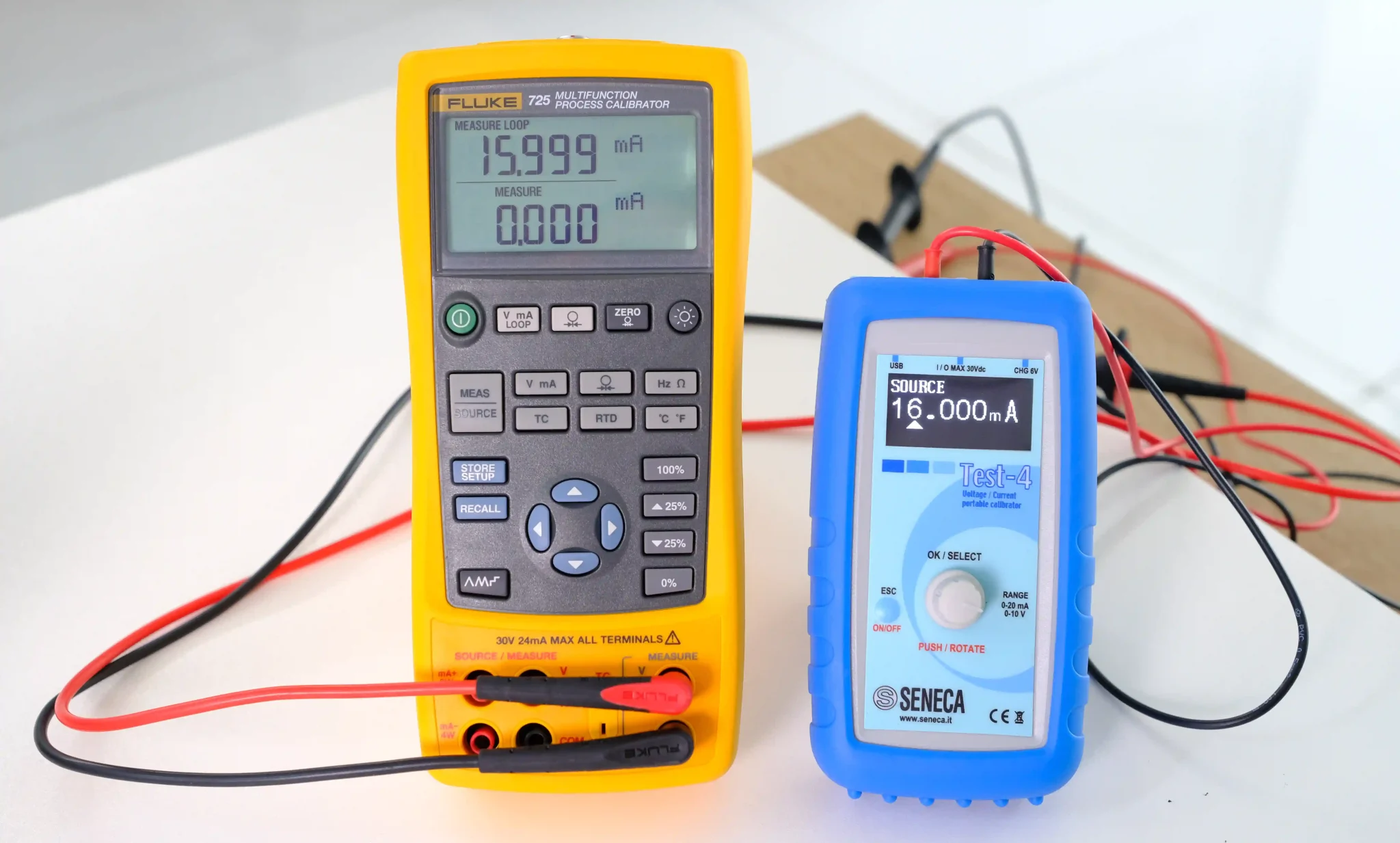

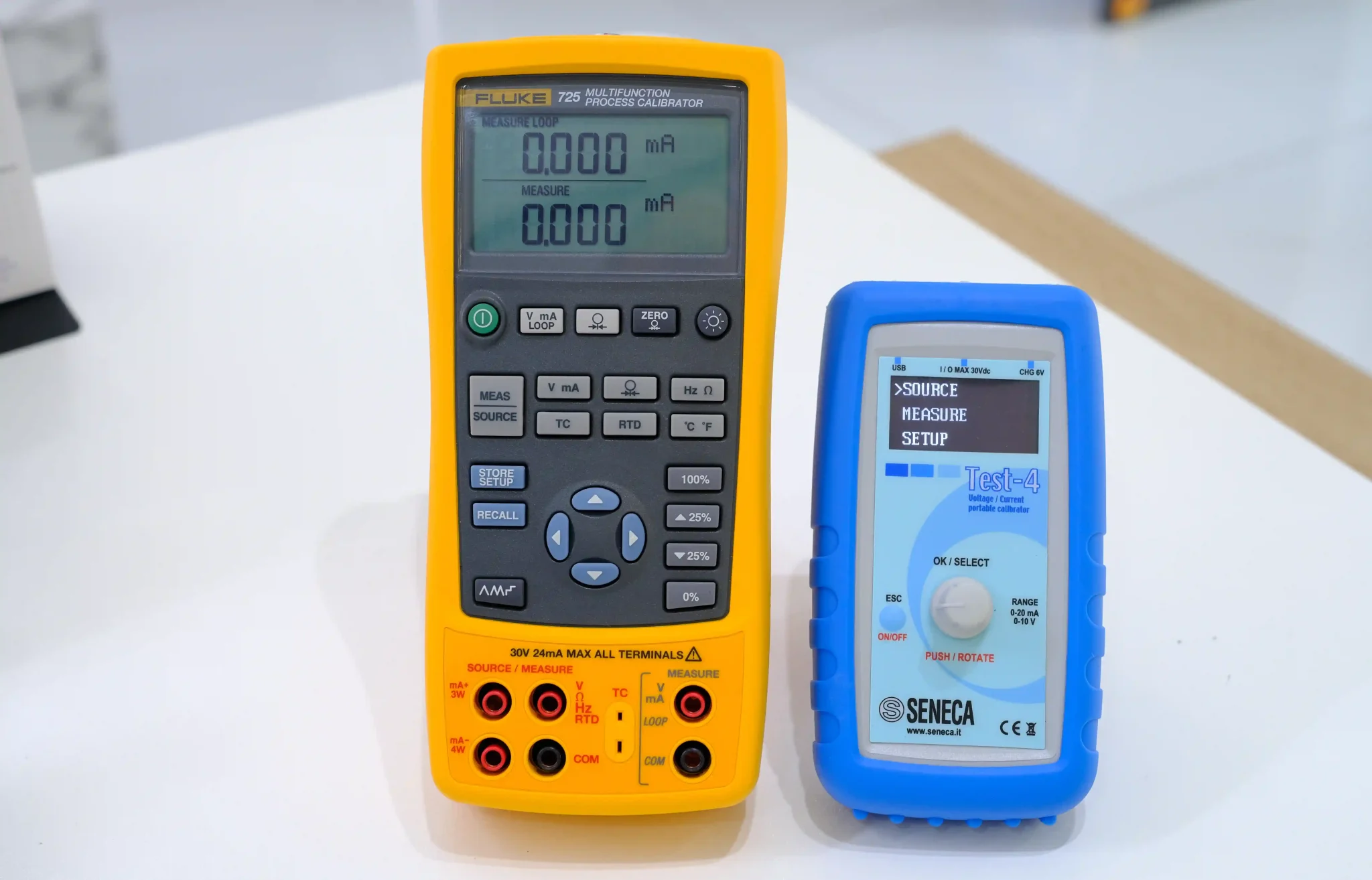

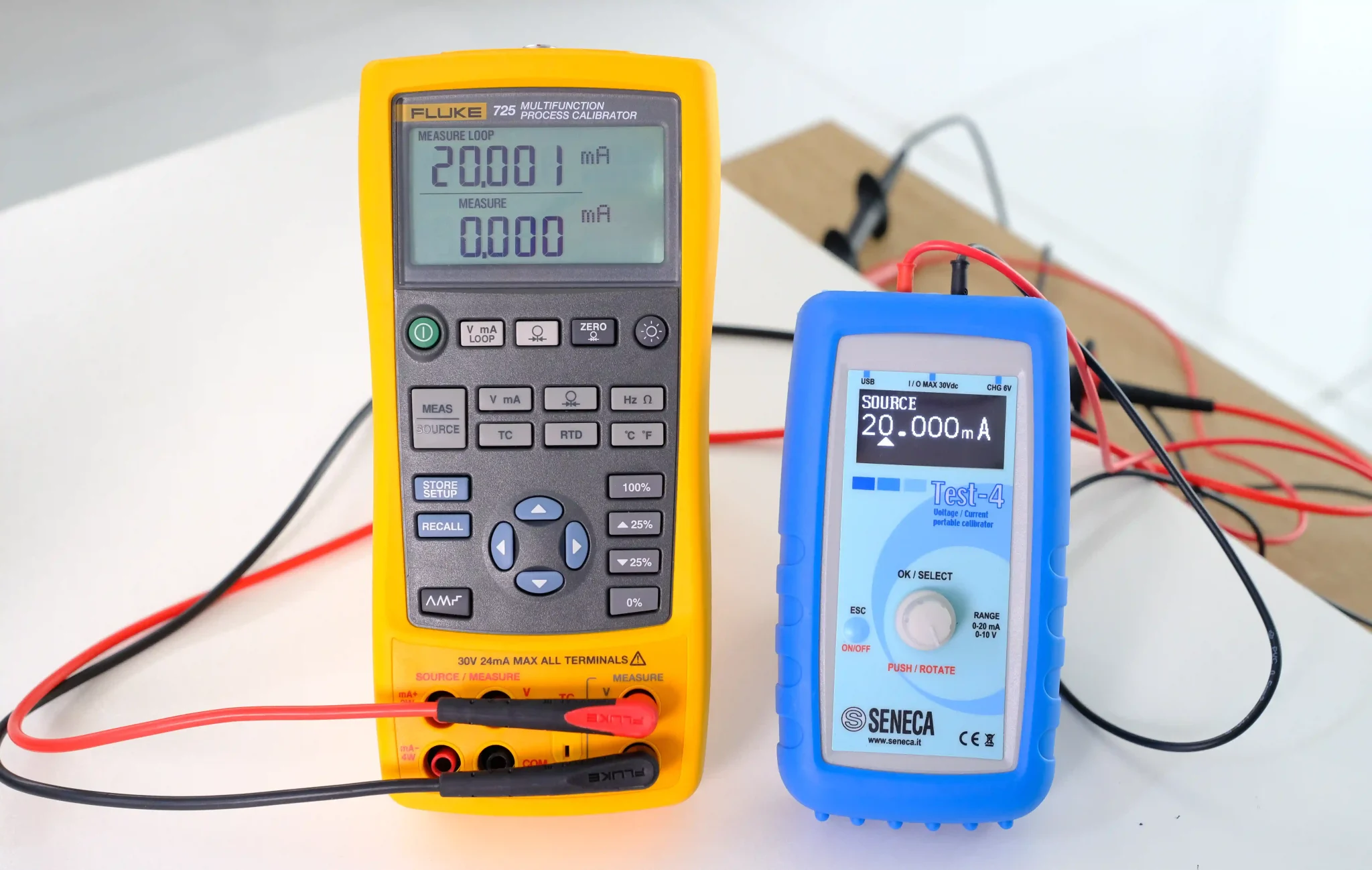

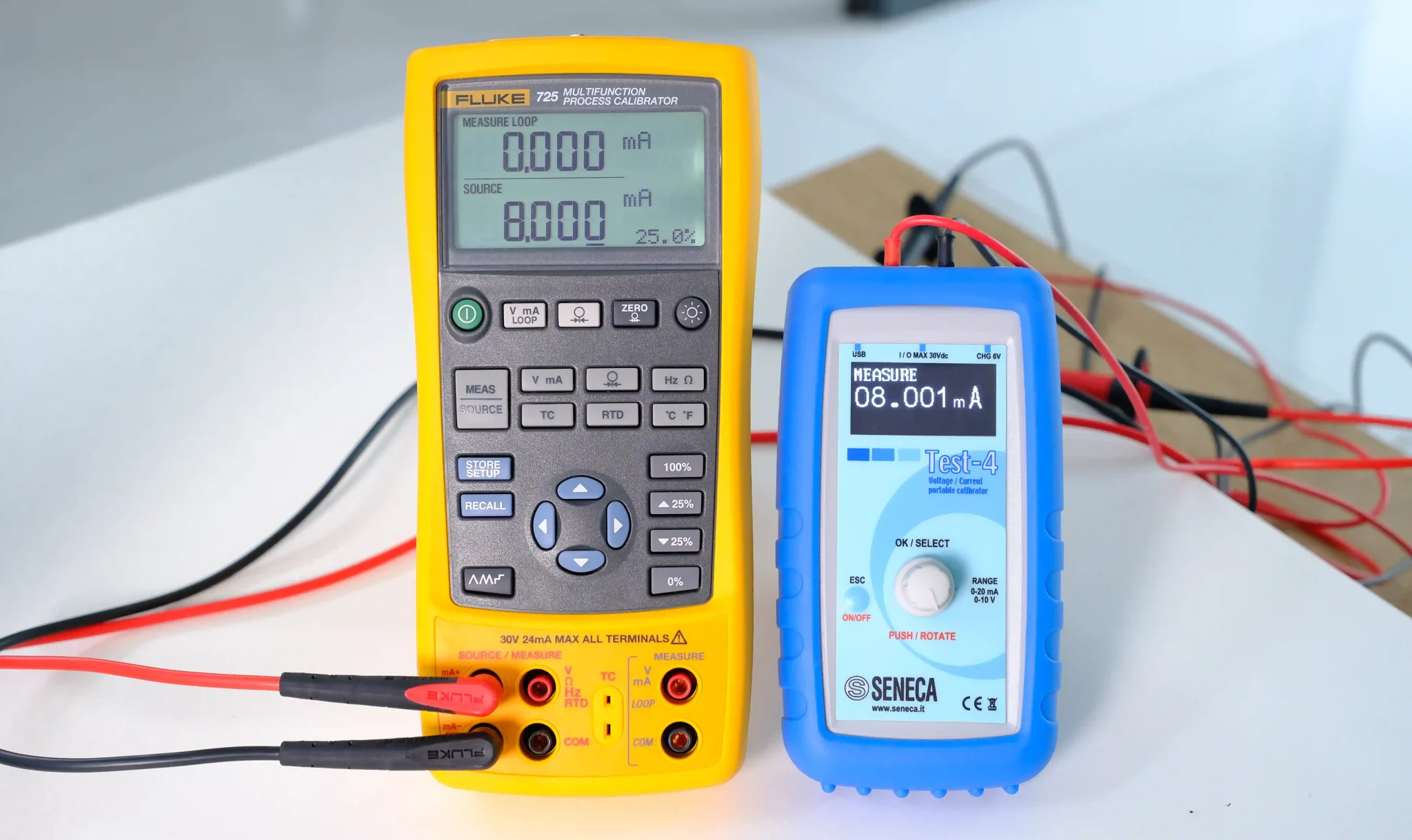

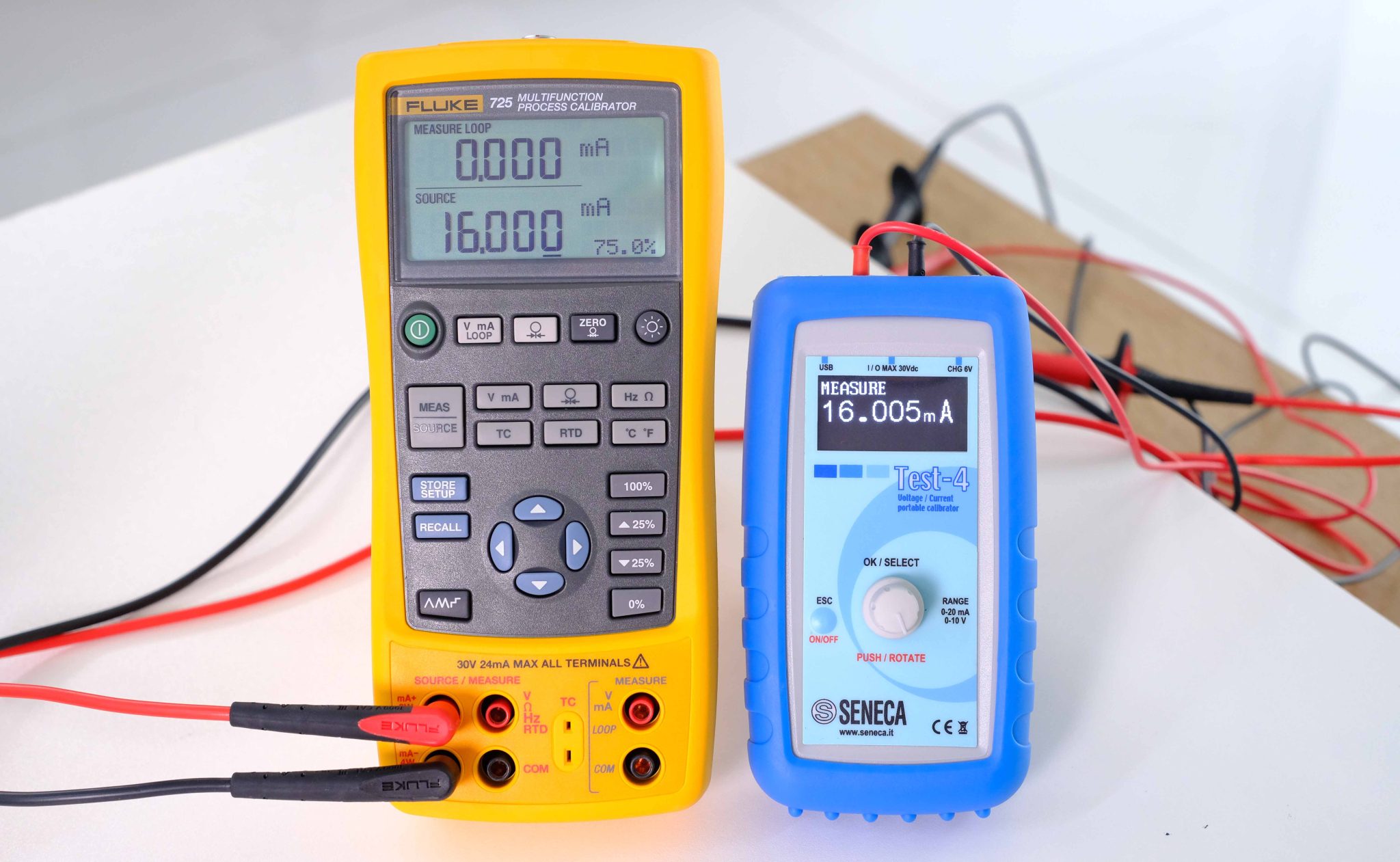

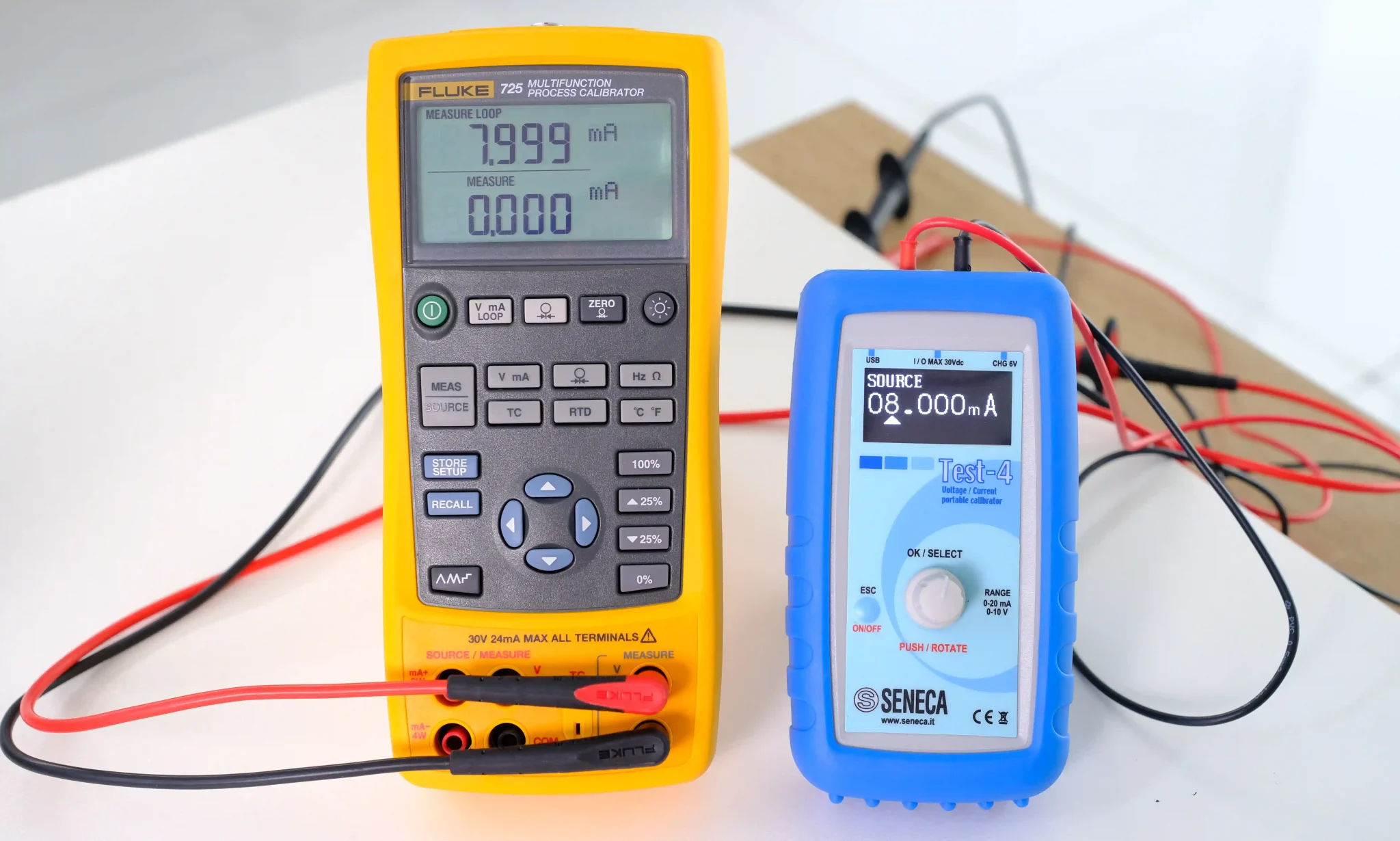

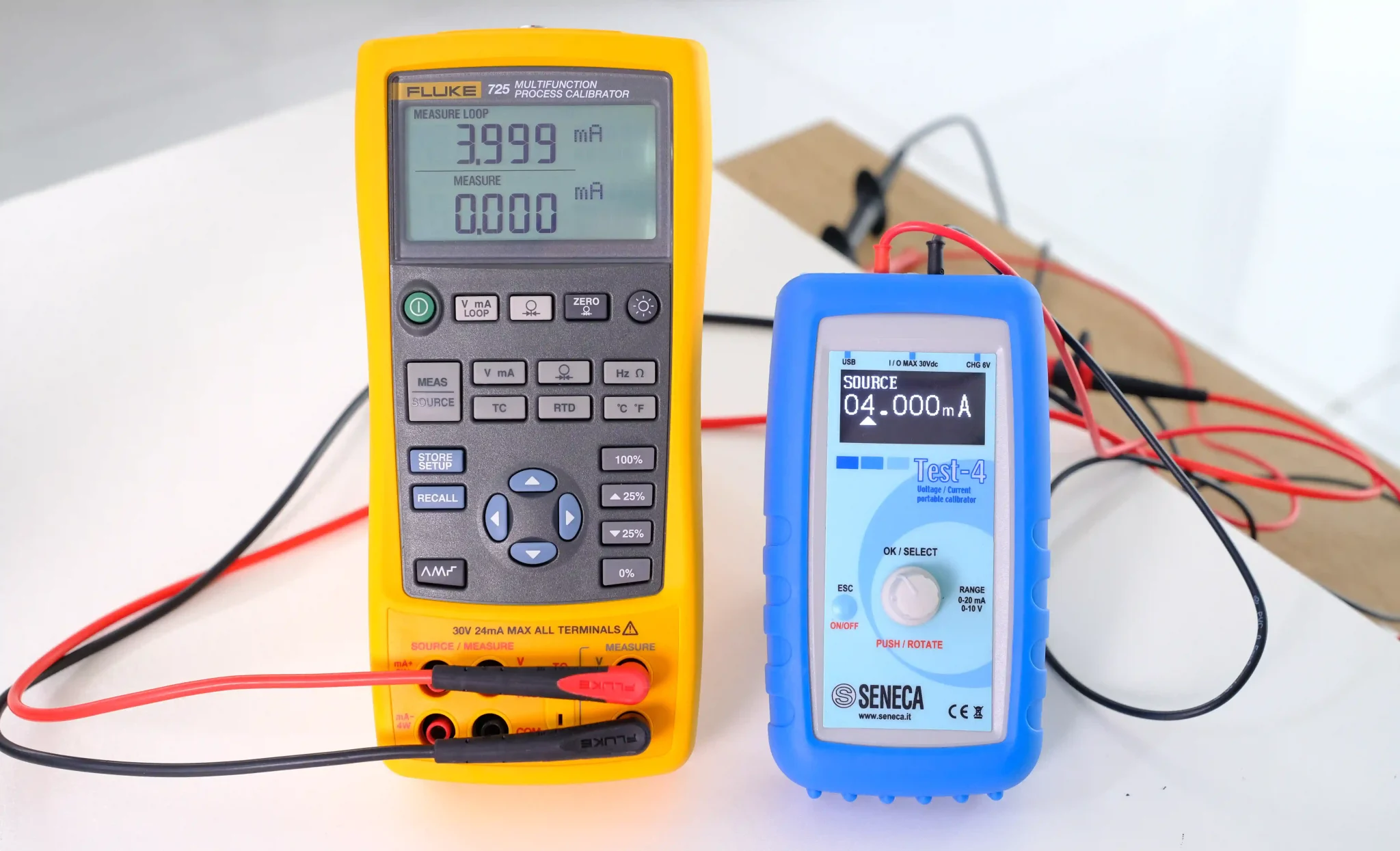

👉 Đại diện: Seneca TEST-4

• Phát & đo 0–21 mA

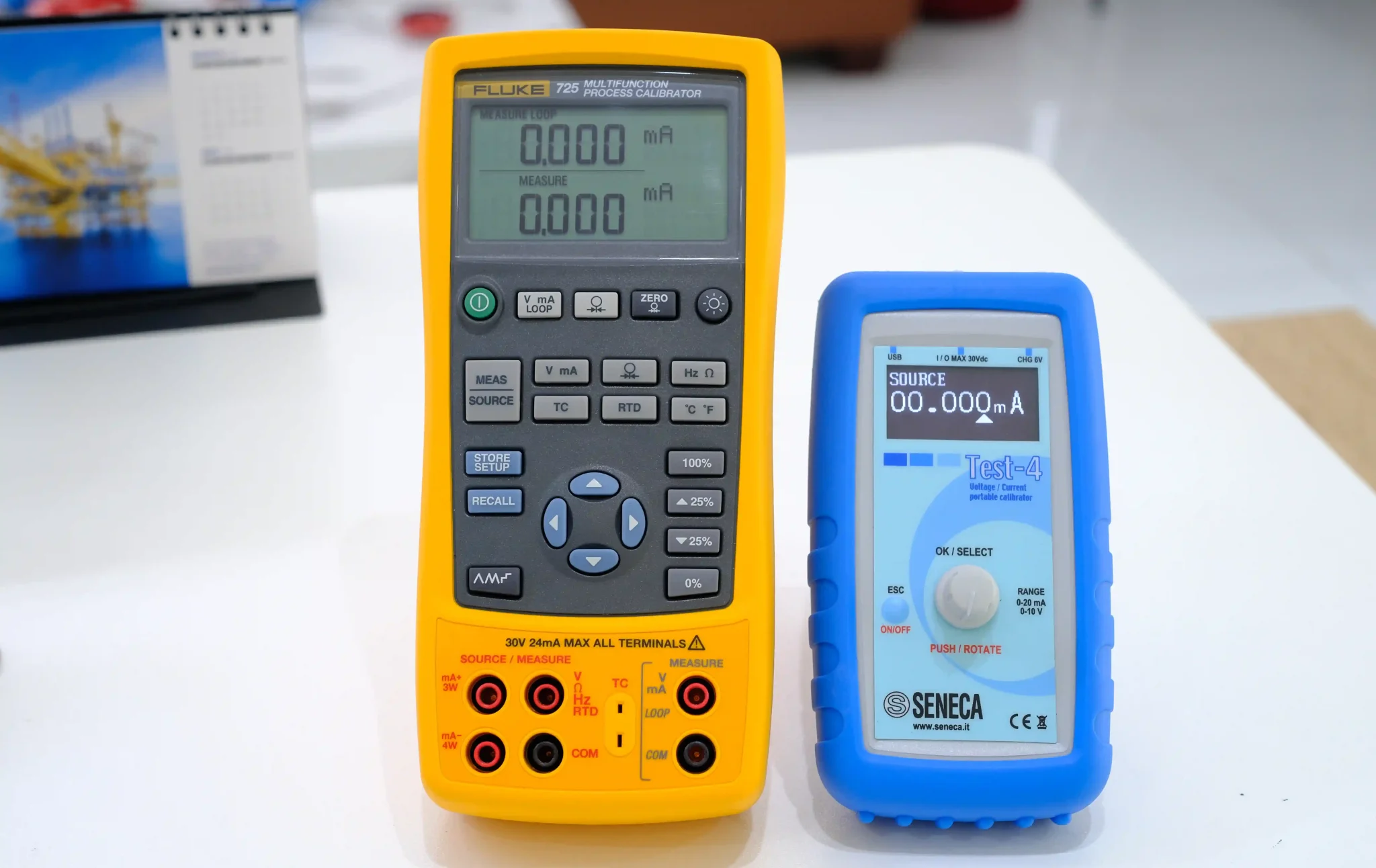

• Độ phân giải cao 4.000 – 20.000mA và 0.000-10.000V
• Giao diện nút + encoder cực dễ dùng
• Pin ~20 giờ
• Thiết kế bền, chống trượt

👉 Phù hợp nếu:

• Anh em cần tool “cắm là test”
• Không cần chức năng nâng cao

Loại TEST-4 được xem là lựa chọn nhiều nhất bởi độ chính xác cao, giá thành hợp lý. Đặc biệt thiết kế nhỏ gọn dễ cầm nắm, bỏ túi hay mang đi xa. Đây là lựa chọn được hầu hết các kỹ sư nhà máy lựa chọn.

Nhóm 3: Bộ phát dòng 4-20mA | Chính xác cao – Giả lập tín hiệu chuẩn

👉 Phù hợp:

• Lab, QA/QC
• Nhà máy lớn
• Hệ thống phức tạp

Đặc điểm:

• Không chỉ 4–20mA mà còn:
  • RTD (Pt100…)
  • Thermocouple
  • Voltage
  • Loadcell
• Có datalogger
• Có kết nối Ethernet / WiFi

👉 Đại diện: Seneca MSC-D

• Màn hình cảm ứng màu
• Hỗ trợ Modbus TCP/IP
• Điều khiển qua web server
• Ghi dữ liệu trực tiếp

👉 Phù hợp nếu:

• Cần 1 thiết bị “all-in-one”
• Làm hiệu chuẩn chuyên sâu

Sự khác biệt không nằm ở việc “có phát được 4–20mA hay không”, mà nằm ở khả năng kiểm tra, xác minh và đảm bảo độ chính xác của toàn bộ hệ thống.

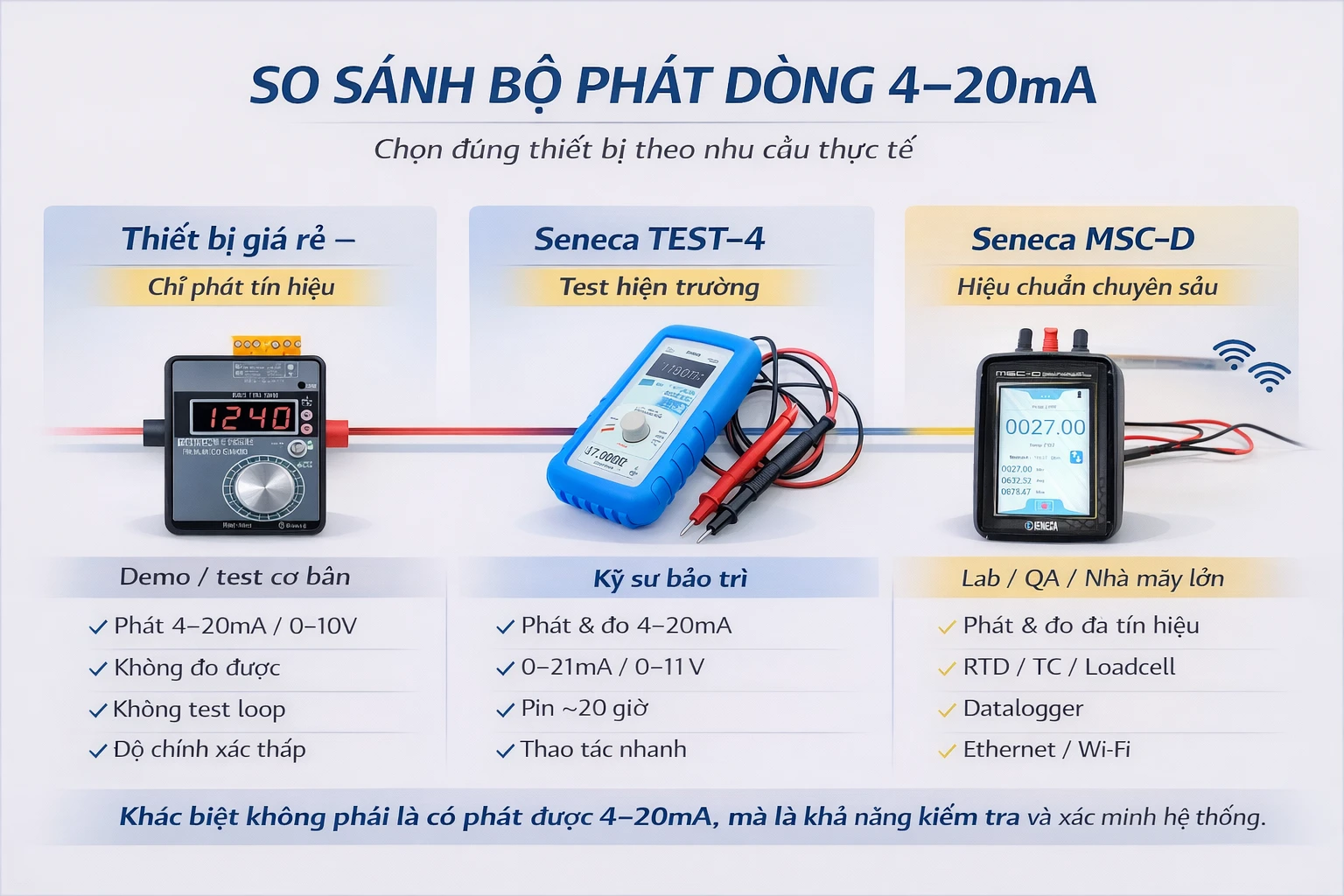

So sánh 3 loại bộ phát dòng 4-20mA trên thị trường

Tiêu chí	Nhóm giá rẻ (TQ phổ thông)	Seneca TEST-4	Seneca MSC-D
Chức năng chính	Phát tín hiệu 4–20mA, chỉ có active	Phát + đo tín hiệu active + passive	Phát + đo + hiệu chuẩn đa năng active + passive
Độ chính xác	Thấp / không ổn định	Cao (dùng hiện trường)	Rất cao (chuẩn hiệu chuẩn)
Khả năng đo (Measure)	❌ Không	✅ Có	✅ Có
Test loop hoàn chỉnh	❌ Không	⚠️ Cơ bản	✅ Đầy đủ
Hỗ trợ tín hiệu khác	❌ Không	⚠️ 0–10V	✅ RTD, TC, Loadcell, Frequency
Chế độ nâng cao (Step, Ramp)	❌ Không	⚠️ Cơ bản	✅ Đầy đủ
Giao diện	Đơn giản	Nút + encoder	Cảm ứng màu
Kết nối	❌ Không	USB	Ethernet, WiFi
Datalogger	❌ Không	❌ Không	✅ Có
Đối tượng sử dụng	Demo / test đơn giản	Kỹ sư bảo trì	Lab / QA / hệ thống lớn
Khả năng xác định lỗi hệ thống	❌ Không	⚠️ Có giới hạn	✅ Rất tốt
Giá	Rất rẻ	Trung bình	Cao

Không phải thiết bị nào phát được 4–20mA cũng giống nhau. Sự khác biệt nằm ở khả năng kiểm tra, đo lường và xác minh tín hiệu — yếu tố quyết định độ tin cậy của toàn bộ hệ thống.

• Nhóm 1 → “Có tín hiệu”
• TEST-4 → “Test được hệ thống”
• MSC-D → “Hiệu chuẩn chuyên sâu”

Sai lầm khi chọn bộ phát dòng 4-20mA

Rất nhiều người mua sai vì:

❌ Chọn quá đơn giản

→ Thiếu chức năng khi cần test nâng cao

❌ Chọn quá phức tạp

→ Không dùng hết → lãng phí

❌ Không hiểu Active / Passive

👉 Thực tế:

• Active: thiết bị tự cấp dòng
• Passive: dùng nguồn từ loop

👉 Nếu chọn sai:

→ test không được

→ kết luận sai hệ thống

Thiết bị này dành cho ai?

• Kỹ sư bảo trì hệ thống PLC
• Nhà thầu automation
• QA/QC nhà máy
• Đơn vị hiệu chuẩn
• Người vận hành hệ thống đo lường

Tại sao giá cao hơn thiết bị phổ thông?

Vì:

• Độ chính xác cao (μA level)
• Độ ổn định lâu dài
• Test được hệ thống thật (không phải demo)
• Giảm thời gian tìm lỗi

👉 Với hệ công nghiệp:

1 lần tìm sai lỗi = mất nhiều hơn giá thiết bị

Khi nào KHÔNG cần mua bộ phát dòng?

• Hệ cực đơn giản, không cần test
• Chỉ dùng sensor plug-and-play
• Không làm bảo trì / commissioning

👉 Nhưng:

Trong thực tế công nghiệp → rất hiếm trường hợp này.

Câu hỏi thường gặp về bộ phát dòng 4-20mA

Tư vấn chọn đúng thiết bị (B2B kỹ thuật)

Nếu bạn đang gặp các vấn đề:

• PLC đọc sai tín hiệu 4-20mA
• Không xác định được lỗi sensor hay hệ thống
• Cần thiết bị test nhanh tại hiện trường
• Hoặc cần hiệu chuẩn chuyên sâu cho nhà máy

👉 Đội ngũ kỹ thuật Huphaco sẽ tư vấn đúng thiết bị theo nhu cầu thực tế (không bán dư – không thiếu chức năng).

📞 Hotline kỹ thuật: 0937 27 55 66

📧 Email: sales@huphaco.vn
