Cảm biến radar là gì? Nguyên lý, ứng dụng & cách chọn trong công nghiệp

Đã đăng trên 11/08/202612/08/2026 bởi Nguyễn Minh Hòa

11
Th8

Cảm biến radar là một trong những công nghệ đo lường hiện đại và chính xác nhất hiện nay, đặc biệt được ứng dụng rộng rãi trong đo mức, đo khoảng cách và giám sát vật liệu trong môi trường công nghiệp khắc nghiệt. Nhờ khả năng hoạt động ổn định trong điều kiện nhiệt độ cao, áp suất lớn, hơi nước, bụi và hóa chất, cảm biến radar đang dần thay thế nhiều loại cảm biến truyền thống.

Bài viết dưới đây sẽ giúp bạn hiểu đúng cảm biến radar là gì, nguyên lý hoạt động, ứng dụng thực tế và cách lựa chọn phù hợp cho từng bài toán đo lường.

Nội Dung Chính

Cảm biến radar là gì?

Cảm biến radar là thiết bị đo sử dụng sóng điện từ (sóng radar) để xác định khoảng cách, mức vật liệu hoặc vị trí của đối tượng cần đo. Thiết bị phát sóng radar từ anten, sóng phản xạ lại khi gặp bề mặt vật thể và được cảm biến thu về để tính toán giá trị đo.

Đặc điểm nổi bật của cảm biến radar

Có hai phương thức đo: radar không tiếp xúc và radar dẫn sóng TDR có đầu dò tiếp xúc với môi chất.
Ít bị ảnh hưởng hơn cảm biến siêu âm bởi hơi nước, bụi và sự thay đổi của điều kiện khí quyển. Khả năng chịu nhiệt độ và áp suất phụ thuộc vào cấu tạo cũng như thông số của từng model.
Độ chính xác cao và ổn định lâu dài
Phù hợp cho môi trường công nghiệp nặng
Đặc biệt loại cảm biến radar đo tiếp xúc – Guided Wave Radar Level Gauges ( TDR ) dùng cho các ứng dụng đặc biệt: áp suất cao, nhiệt độ cao hoặc nhiệt độ âm & các điều kiện đặc biệt khác.

Nguyên lý hoạt động của cảm biến radar

Nguyên lý cơ bản của cảm biến radar dựa trên thời gian bay của sóng radar (Time of Flight).

Quy trình hoạt động:

Cảm biến phát sóng radar về phía đối tượng
Sóng radar gặp bề mặt vật thể và phản xạ ngược lại
Bộ xử lý tính toán thời gian sóng đi – về
Khoảng cách hoặc mức đo được xác định dựa trên vận tốc sóng radar

Hiện nay, cảm biến radar công nghiệp thường sử dụng hai công nghệ chính:

Radar xung (Pulse Radar)
Radar FMCW (Frequency Modulated Continuous Wave)
Guided Wave Radar Level Gauges (TDR) – Radar tiếp xúc

Các loại cảm biến radar phổ biến

Cảm biến radar có thể được phân loại theo đại lượng cần phát hiện hoặc đo lường. Trong công nghiệp và đời sống, bốn nhóm phổ biến nhất gồm cảm biến phát hiện vật cản, cảm biến đo khoảng cách, cảm biến đo tốc độ và cảm biến đo mức.

Cảm biến radar phát hiện vật cản

Cảm biến radar phát hiện vật cản được dùng để xác định sự xuất hiện hoặc chuyển động của một đối tượng trong vùng quan sát. Thiết bị phát sóng điện từ về phía trước và phân tích tín hiệu phản xạ từ vật thể.

So với một số công nghệ quang học, radar có thể hoạt động ổn định hơn trong môi trường thiếu sáng, nhiều bụi hoặc điều kiện thời tiết thay đổi. Vì vậy, loại cảm biến này thường xuất hiện trong hệ thống cửa tự động, cảnh báo va chạm, dây chuyền sản xuất và thiết bị giám sát chuyển động.

Cảm biến radar đo khoảng cách

Cảm biến radar đo khoảng cách xác định khoảng cách từ vị trí lắp cảm biến đến bề mặt vật thể. Khoảng cách được tính toán dựa trên sự khác biệt giữa tín hiệu phát đi và tín hiệu phản xạ trở lại.

Công nghệ này phù hợp với những ứng dụng cần đo từ xa, không tiếp xúc hoặc làm việc trong môi trường có bụi, hơi nước và điều kiện ánh sáng không ổn định. Anh em có thể xem thêm giải pháp cảm biến radar đo khoảng cách.

Cảm biến radar đo tốc độ

Cảm biến radar đo tốc độ thường sử dụng hiệu ứng Doppler. Khi vật thể di chuyển, tần số của tín hiệu phản xạ sẽ thay đổi so với tín hiệu phát đi. Bộ xử lý bên trong cảm biến phân tích độ lệch tần số này để xác định tốc độ và hướng chuyển động của đối tượng.

Ứng dụng quen thuộc nhất là thiết bị đo tốc độ phương tiện. Ngoài ra, nguyên lý này còn được sử dụng trong hệ thống phát hiện chuyển động, giao thông thông minh và một số dây chuyền tự động hóa.

Cảm biến radar đo mức

Cảm biến radar đo mức được sử dụng để xác định mức chất lỏng hoặc chất rắn bên trong bồn, bể và silo. Thiết bị có thể đo liên tục mà không cần bộ phận cơ khí chuyển động.

Trong công nghiệp có hai phương pháp chính:

Radar không tiếp xúc: cảm biến phát sóng từ phía trên bồn xuống bề mặt môi chất.
Radar tiếp xúc hay radar dẫn sóng: xung radar truyền dọc theo que hoặc dây cáp đầu dò.

Mỗi phương pháp phù hợp với điều kiện bồn chứa, môi chất, nhiệt độ, áp suất và yêu cầu độ chính xác khác nhau. Xem phân tích chi tiết tại bài cảm biến đo mức radar.

Cảm biến radar dùng để đo những gì?

Cảm biến radar có thể ứng dụng linh hoạt cho nhiều bài toán đo khác nhau:

Đo mức chất lỏng

Bồn nước
Bồn dầu
Hóa chất ăn mòn
Dung môi

Đo mức vật liệu rời

Silo xi măng
Hạt nhựa
Ngũ cốc
Than đá

Đo khoảng cách

Khoảng cách vật thể
Khoảng trống trong silo
Giám sát vị trí

👉 Tham khảo thêm bài cảm biến radar đo khoảng cách để hiểu rõ các ứng dụng cụ thể.

Khi nào nên sử dụng cảm biến radar?

Cảm biến đo mức radar cho môi trường bụi như xi măng

Cảm biến radar đặc biệt phù hợp trong các trường hợp sau:

Môi trường nhiệt độ cao
Đo cho chất rắn: xi măng, cát, đá, bột đá, than …
Áp suất lớn
Có hơi nước hoặc bụi; với môi trường có bọt cần kiểm tra độ dày bọt và khả năng phản xạ của môi chất.
Bề mặt vật liệu không ổn định
Hóa chất ăn mòn
Yêu cầu độ chính xác cao và bảo trì thấp

So với cảm biến siêu âm, radar thường ổn định hơn trong môi trường có hơi nước, bụi và nhiệt độ thay đổi. Hiệu quả thực tế vẫn phụ thuộc vào model, môi chất và điều kiện lắp đặt.

So sánh radar tiếp xúc và radar không tiếp xúc

Khi nào nên chọn radar tiếp xúc?

Radar tiếp xúc, còn gọi là radar dẫn sóng, sử dụng que hoặc dây cáp để dẫn xung điện từ đến bề mặt môi chất. Phương pháp này phù hợp khi cần tập trung tín hiệu đo trong một vùng xác định thay vì phát sóng tự do bên trong bồn.

Radar tiếp xúc có thể được cân nhắc trong những trường hợp:

Bồn có không gian nhỏ hoặc có nhiều kết cấu bên trong.
Bề mặt chất lỏng thường xuyên dao động hoặc có cánh khuấy.
Cần đo chất lỏng, bột hoặc vật liệu rắn trong silo.
Cần đo trong bồn có nhiệt độ hoặc áp suất cao, với điều kiện chọn đúng phiên bản cảm biến.
Cần tín hiệu 4–20mA, HART hoặc Modbus để truyền về PLC và hệ thống giám sát.

Do que hoặc dây cáp tiếp xúc trực tiếp với môi chất, người dùng cần kiểm tra khả năng ăn mòn, bám dính và lực tác động lên đầu dò. Với bồn có cánh khuấy, phải bảo đảm que hoặc dây cáp không nằm trong vùng chuyển động của cánh khuấy.

Đối với chất bám dính mạnh, vật liệu có khả năng kéo căng dây cáp hoặc hóa chất ăn mòn, radar không tiếp xúc có thể là phương án phù hợp hơn.

Khi nào nên chọn radar không tiếp xúc?

Radar không tiếp xúc được lắp phía trên bồn, bể hoặc silo và phát sóng xuống bề mặt môi chất. Do cảm biến không chạm trực tiếp vào vật liệu cần đo, phương pháp này phù hợp với các ứng dụng cần hạn chế ăn mòn, bám dính và bảo trì đầu dò.

Nên cân nhắc cảm biến radar không tiếp xúc trong những trường hợp sau:

Môi chất có tính ăn mòn như axit, kiềm hoặc dung môi.
Chất lỏng nhớt, bám dính hoặc có thể kết tinh trên đầu dò.
Bồn chứa có yêu cầu vệ sinh cao trong ngành thực phẩm, đồ uống hoặc dược phẩm.
Cần đo mức nước, nước thải, dầu, hóa chất hoặc chất rắn mà không tiếp xúc với môi chất.
Bồn hoặc silo có chiều cao lớn, vượt quá phạm vi phù hợp của đầu dò dạng que.
Môi trường có nhiều hơi nước, bụi hoặc nhiệt độ thay đổi làm cảm biến siêu âm hoạt động không ổn định.
Cần góc phát sóng hẹp để đo trong bồn có đường kính nhỏ hoặc hạn chế ảnh hưởng của vật cản.
Cần tín hiệu 4–20mA, HART hoặc Modbus để kết nối với PLC, bộ hiển thị, datalogger hoặc hệ thống SCADA.
Cảm biến được lắp ngoài trời, tại hồ chứa, kênh hở, hố bơm hoặc khu vực khó tiếp cận để bảo trì.
Hệ thống yêu cầu độ ổn định và độ chính xác cao hơn so với cảm biến siêu âm.

Radar không tiếp xúc đặc biệt phù hợp khi môi chất có thể gây hư hỏng, bám dính hoặc ăn mòn đầu dò tiếp xúc. Tuy nhiên, phương pháp này cần có vùng phát sóng thông thoáng và vị trí lắp đặt phù hợp để tránh tín hiệu phản xạ từ thành bồn, đường ống hoặc cánh khuấy.

Với bồn nhỏ, môi trường sạch và yêu cầu tối ưu chi phí, cảm biến siêu âm vẫn có thể đáp ứng tốt. Khi bồn cao, có nhiều hơi, bụi, bọt hoặc cần tín hiệu ổn định hơn, radar không tiếp xúc là phương án nên ưu tiên.

Xem thêm: Cảm biến đo mức radar 80GHz

Những yếu tố ảnh hưởng đến radar không tiếp xúc

Radar không tiếp xúc có khả năng làm việc tốt trong nhiều môi trường khắc nghiệt. Tuy nhiên, độ ổn định của phép đo vẫn phụ thuộc vào môi chất, kết cấu bồn và vị trí lắp đặt.

Một số yếu tố cần kiểm tra gồm:

Vật cản trong vùng phát sóng: đường ống, thanh giằng, cánh khuấy và các kết cấu kim loại bên trong bồn có thể tạo tín hiệu phản xạ giả.
Vị trí và cổ lắp cảm biến: cổ lắp quá dài, quá hẹp hoặc cảm biến đặt sát thành bồn có thể làm chùm sóng bị che khuất.
Bọt và bề mặt dao động: lớp bọt dày hoặc chất lỏng bị khuấy mạnh có thể làm tín hiệu phản xạ yếu và không ổn định.
Hằng số điện môi của môi chất: môi chất có hằng số điện môi thấp thường phản xạ sóng radar yếu hơn, do đó cần chọn đúng tần số, loại anten và phạm vi đo.
Bụi bám hoặc hơi ngưng tụ trên anten: lớp bám quá dày có thể làm suy giảm tín hiệu và cần được kiểm tra trong quá trình bảo trì.

Khi bồn có nhiều vật cản, nên ưu tiên radar có góc phát hẹp và chức năng loại bỏ tín hiệu phản xạ giả. Với môi trường nhiều bọt, bụi hoặc điện môi thấp, cần cung cấp đầy đủ thông tin ứng dụng cho nhà cung cấp trước khi chọn model.

Xem thêm giải pháp cảm biến radar đo mức không tiếp xúc.

Cảm biến radar trong đo mức công nghiệp

Trong công nghiệp hiện đại, cảm biến đo mức radar được xem là giải pháp tối ưu cho các hệ thống đo mức yêu cầu độ chính xác cao và hoạt động liên tục.

Ứng dụng điển hình:

Đo mức bồn hóa chất
Đo mức dầu, nhiên liệu
Đo mức silo vật liệu rời
Ngành thực phẩm & đồ uống
Ngành xi măng, khai khoáng

👉 Xem chi tiết tại bài cảm biến đo mức radar – giải pháp đo mức chính xác trong môi trường khắc nghiệt.

Cách lựa chọn cảm biến radar phù hợp

Để xác định đúng công nghệ, phạm vi đo và tín hiệu đầu ra, anh em có thể xem hướng dẫn cách chọn cảm biến radar đo mức theo từng ứng dụng thực tế.

Khi lựa chọn cảm biến radar, cần xem xét các yếu tố sau:

Loại vật liệu đo (lỏng / rắn)
Nhiệt độ & áp suất làm việc
Khoảng đo yêu cầu
Góc phát sóng (beam angle)
Chuẩn tín hiệu (4–20mA, HART, Modbus…)
Điều kiện lắp đặt (bồn kín, silo cao…)

Việc lựa chọn đúng ngay từ đầu giúp:

Tăng tuổi thọ thiết bị
Giảm chi phí bảo trì
Đảm bảo độ chính xác lâu dài

Giải pháp cảm biến radar công nghiệp từ Huphaco

Huphaco là đơn vị chuyên cung cấp giải pháp cảm biến đo mức và đo lường công nghiệp đến từ các thương hiệu châu Âu uy tín, phù hợp cho nhiều ngành công nghiệp tại Việt Nam.

Lợi thế khi chọn Huphaco:

Tư vấn đúng giải pháp – đúng ứng dụng
Thiết bị chính hãng, chất lượng cao
Hỗ trợ kỹ thuật chuyên sâu
Kinh nghiệm triển khai thực tế tại nhà máy

Việc lựa chọn cảm biến radar không đúng ứng dụng có thể dẫn đến:

Sai số đo
Nhiễu tín hiệu
Tuổi thọ thiết bị thấp
Tốn chi phí thay thế và bảo trì

Huphaco cung cấp giải pháp cảm biến radar công nghiệp chính hãng, được tư vấn trực tiếp bởi đội ngũ kỹ thuật có kinh nghiệm triển khai thực tế tại nhà máy.

👉 Liên hệ Huphaco ngay để được:

Tư vấn đúng loại cảm biến radar theo môi trường
Gợi ý model phù hợp – tối ưu chi phí
Hỗ trợ kỹ thuật trong suốt quá trình lắp đặt và vận hành

📞 Hotline: 0937.27.55.66

📧 Email: sale@huphaco.vn
🌐 Website: https://huphaco.vn

🔧 Chỉ cần cung cấp thông tin bồn/silo, môi trường đo và yêu cầu kỹ thuật – Huphaco sẽ giúp bạn chọn đúng cảm biến radar ngay từ đầu.

CÂU HỎI THƯỜNG GẶP VỀ CẢM BIẾN RADAR

1. Cảm biến radar có đo được trong môi trường hơi nước và bụi không?

Có. Radar thường hoạt động ổn định hơn cảm biến siêu âm trong môi trường có hơi nước và bụi. Tuy nhiên, bụi bám dày trên anten, hơi ngưng tụ hoặc điều kiện lắp đặt không phù hợp vẫn có thể làm tín hiệu suy giảm.

2. Cảm biến radar có cần tiếp xúc với vật liệu không?

Tùy công nghệ. Radar không tiếp xúc phát sóng từ phía trên bồn và không chạm vào môi chất. Radar dẫn sóng TDR sử dụng que hoặc dây cáp tiếp xúc trực tiếp với môi chất để dẫn xung đo.

3. Cảm biến radar có đo được hóa chất ăn mòn không?

Có. Radar không tiếp xúc phù hợp để đo axit, kiềm và dung môi vì anten không chạm trực tiếp vào môi chất. Tuy nhiên, vẫn phải chọn vật liệu anten, seal và kết nối phù hợp với loại hóa chất, nồng độ, nhiệt độ và áp suất thực tế. Nếu sử dụng radar dẫn sóng TDR, vật liệu que hoặc dây cáp phải có khả năng chống ăn mòn tương ứng.

4. Radar FMCW và radar xung khác nhau như thế nào?

Radar xung phát các xung năng lượng ngắn và xác định khoảng cách dựa trên thời gian tín hiệu phản xạ trở lại. Radar FMCW phát sóng liên tục có tần số thay đổi và tính khoảng cách dựa trên độ chênh tần số giữa tín hiệu phát và tín hiệu nhận.

FMCW thường có khả năng xử lý tín hiệu và độ phân giải tốt, nhưng độ chính xác thực tế còn phụ thuộc vào tần số hoạt động, anten, thuật toán xử lý, phạm vi đo và điều kiện ứng dụng. Vì vậy, không nên lựa chọn cảm biến chỉ dựa trên tên công nghệ.

5. Cảm biến radar có chính xác hơn cảm biến siêu âm không?

Trong nhiều môi trường công nghiệp, radar thường ổn định hơn cảm biến siêu âm, đặc biệt khi có hơi nước, bụi hoặc nhiệt độ không khí thay đổi. Tuy nhiên, lớp bọt dày vẫn có thể làm suy giảm tín hiệu radar; mức ảnh hưởng phụ thuộc vào cấu trúc bọt và hằng số điện môi của môi chất.

6. Khi nào nên chọn cảm biến radar thay vì cảm biến đo mức khác?

Bạn nên chọn cảm biến radar khi:

Môi trường khắc nghiệt
Yêu cầu đo chính xác cao
Không muốn tiếp xúc với vật liệu
Muốn giảm bảo trì lâu dài

7. Huphaco có hỗ trợ tư vấn chọn cảm biến radar không?

Có. Huphaco hỗ trợ tư vấn kỹ thuật miễn phí, giúp khách hàng lựa chọn đúng cảm biến radar theo từng ứng dụng cụ thể.

Giải Pháp

Cảm Biến Đo Mức Radar | So sánh radar tiếp xúc và không tiếp xúc

Đã đăng trên 29/07/202604/08/2026 bởi Nguyễn Minh Hòa

So sánh cảm biến đo mức Radar dẫn sóng và radar không tiếp xúc

29
Th7

Cảm biến đo mức radar là thiết bị đo mức liên tục của chất lỏng hoặc chất rắn bằng sóng điện từ. Thiết bị gồm hai nhóm chính: radar dẫn sóng sử dụng que hoặc dây dò tiếp xúc với môi chất và radar không tiếp xúc phát sóng từ anten xuống bề mặt cần đo. Hai loại có cách lắp đặt, ưu nhược điểm và phạm vi ứng dụng khác nhau. Vì vậy, cần chọn theo môi chất, chiều cao bồn, nhiệt độ, áp suất, hơi, bọt, bụi và vật cản bên trong.

Nội Dung Chính

Cảm biến đo mức radar có mấy loại?

Cảm biến đo mức radar có hai loại chính: radar dẫn sóng tiếp xúc và radar không tiếp xúc. Điểm khác biệt quan trọng nhất nằm ở cách truyền sóng và việc đầu dò có chạm vào môi chất hay không.

Radar dẫn sóng tiếp xúc hoạt động thế nào?

Nguyên lý hoạt động cảm biến đo mức radar dẫn sóng

Radar dẫn sóng sử dụng que hoặc dây dò tiếp xúc trực tiếp với môi chất để dẫn tín hiệu radar đến bề mặt cần đo. Đường dẫn cố định giúp năng lượng sóng tập trung dọc theo đầu dò, phù hợp với nhiều bồn hẹp hoặc vị trí khó tạo vùng phát sóng tự do.

Ưu điểm cảm biến radar dẫn sóng tiếp xúc:

Có thể lắp trong bồn hẹp nếu bố trí được đầu dò phù hợp.
Đường truyền sóng được định hướng dọc theo que hoặc dây.
Sử dụng rất tốt cho các môi trường nhiều bụi như xi măng, thạch cao, bột, lúa, gạo…
Phù hợp cho các bồn có nhiệt độ cao, áp suất cao
Đo được các môi chất đặc biệt như các loại khí hóa lỏng: NH3, O2, Argon, CO2, LPG …
Có thể phù hợp với bồn có hơi hoặc kết cấu bên trong phức tạp, sau khi đánh giá vị trí lắp.
Một số model hỗ trợ đo giao diện giữa hai lớp chất lỏng.

Hạn chế cần kiểm tra:

Đầu dò tiếp xúc trực tiếp nên phải tương thích hóa học với môi chất.
Chất bám dính có thể bám lên que hoặc dây và ảnh hưởng tín hiệu.
Dây dò trong silo có thể chịu lực kéo hoặc va đập do vật liệu chuyển động.
Chiều dài, kiểu đầu dò và khoảng cách đến thành bồn phải phù hợp.

Model tham khảo: cảm biến radar dẫn sóng Dinel GRLM-70. Thông số về dải đo, nhiệt độ, áp suất, vật liệu đầu dò và chứng nhận phải được đối chiếu theo đúng phiên bản sản phẩm.

Radar không tiếp xúc hoạt động thế nào?

Nguyên lý hoạt động cảm biến đo mức radar không tiếp xúc

Radar không tiếp xúc phát sóng từ anten xuống bề mặt vật liệu mà không cần que hoặc dây chạm vào môi chất. Thiết kế này giảm rủi ro bám dính và thường thuận lợi hơn trong ứng dụng hóa chất ăn mòn, bể nước thải, bồn lớn hoặc silo cao.

Với bồn hoặc silo cần đo xa, có thể tham khảo dòng: cảm biến đo mức radar 80 Ghz với khoảng cách từ 10…120m của Flowline – USA gồm LR80, LR81, LR83 và LR85.

Ưu điểm radar không tiếp xúc:

Không có đầu dò ngâm trong môi chất.
Giảm nhu cầu vệ sinh bộ phận tiếp xúc trong nhiều ứng dụng bám dính.
Có các model phù hợp với dải đo xa và không gian lớn.
Thường ít bị ảnh hưởng bởi thay đổi nhiệt độ không khí hơn cảm biến siêu âm.
Phù hợp với nhiều ứng dụng chất lỏng, bột, hạt và vật liệu rời.

Hạn chế cần kiểm tra:

Thang, ống, cánh khuấy hoặc dòng cấp liệu có thể tạo phản xạ giả.
Vị trí lắp và góc phát sóng ảnh hưởng trực tiếp đến chất lượng tín hiệu.
Bọt dày, bụi đặc, bề mặt nghiêng hoặc môi chất phản xạ yếu có thể làm phép đo khó hơn.
Cần bảo đảm anten và vật liệu gioăng phù hợp với môi trường hóa chất, nhiệt độ và áp suất.

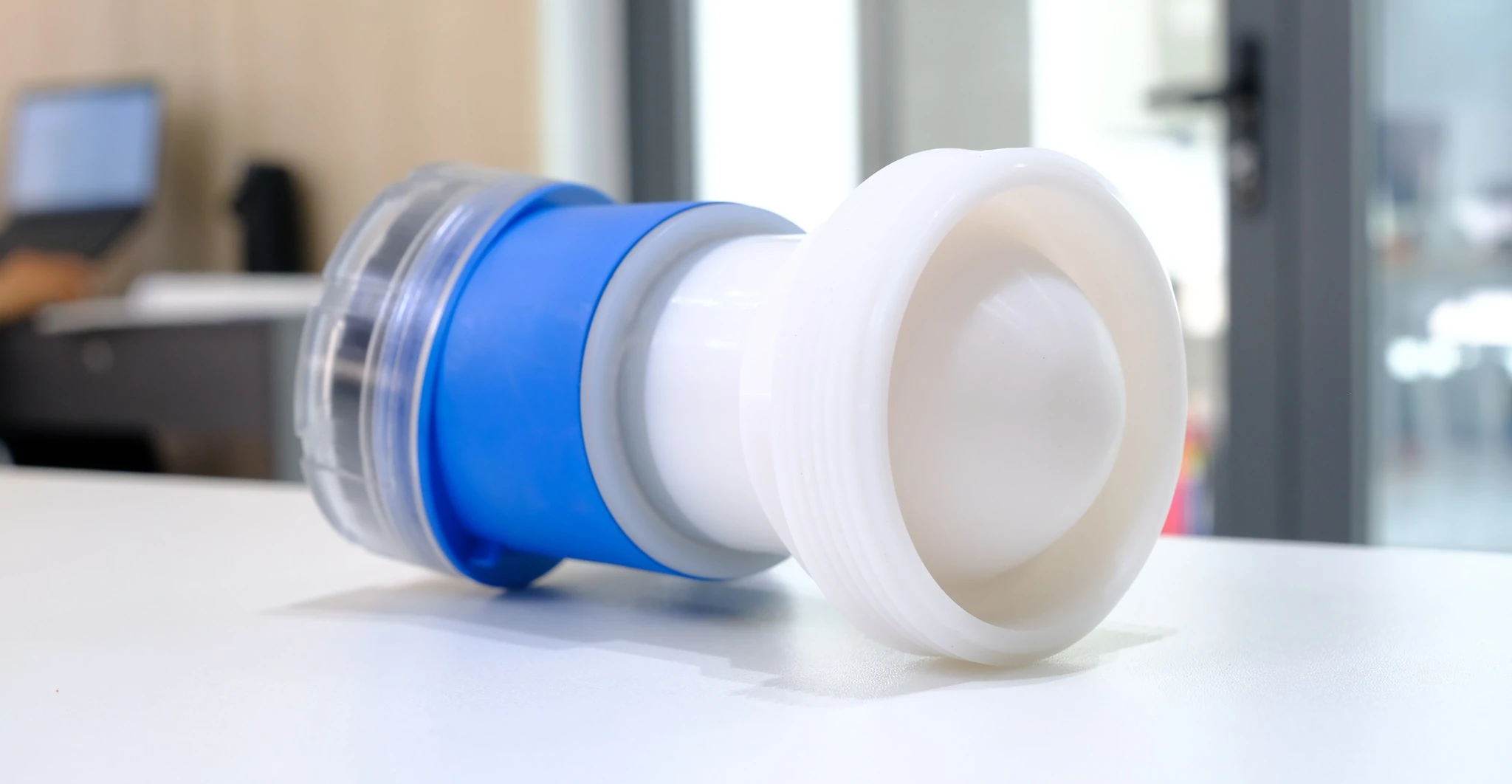

Model tham khảo: cảm biến radar không tiếp xúc Flowline LR80, LR81, LR83 và LR85. Cần chọn model theo điều kiện ứng dụng thay vì chỉ dựa vào tần số hoặc khoảng cách danh định.

So sánh radar dẫn sóng và radar không tiếp xúc

Radar dẫn sóng phù hợp khi cần dẫn tín hiệu theo một đường cố định; radar không tiếp xúc phù hợp khi muốn hạn chế bộ phận chạm vào môi chất. Không có loại nào chính xác hơn trong mọi trường hợp. Kết quả thực tế phụ thuộc vào model, môi chất, cách lắp đặt và cấu hình tín hiệu phản xạ.

Tiêu chí	Radar dẫn sóng	Radar không tiếp xúc
Tiếp xúc với môi chất	Có	Không
Cách truyền sóng	Dọc theo que hoặc dây dò	Qua khoảng không từ anten
Bồn hẹp	Thường phù hợp	Cần kiểm tra góc phát và vùng trống
Chất bám dính	Có nguy cơ bám đầu dò	Thường có lợi thế hơn
Hóa chất ăn mòn	Phải chọn đúng vật liệu phần tiếp xúc	Không tiếp xúc trực tiếp với chất lỏng; vẫn phải kiểm tra vật liệu anten, gioăng và kết nối tiếp xúc với hơi hóa chất.
Bồn có hơi	Có thể hoạt động ổn định khi chọn đúng	Thường ít bị ảnh hưởng hơn siêu âm
Vật cản trong bồn	Phải bảo đảm khoảng trống quanh đầu dò	Có thể xuất hiện phản xạ giả
Silo cao	Phụ thuộc chiều dài và lực kéo lên dây	Rất phù hợp, có loại đo tới 120m như LR85
Bảo trì	Có thể phải vệ sinh đầu dò	Thường ít vệ sinh hơn do không tiếp xúc
Model tham khảo	Dinel GRLM-70	Flowline LR80-LR81-LR83–LR85

Khi nào nên chọn radar dẫn sóng?

Nên ưu tiên radar dẫn sóng khi bồn hẹp, khó tạo đường truyền sóng tự do hoặc cần dẫn tín hiệu ổn định đến bề mặt môi chất. Loại này chỉ phù hợp khi đầu dò chịu được môi chất và không gặp nguy cơ bám dính hoặc lực kéo vượt giới hạn.

Radar dẫn sóng đáng cân nhắc khi:

Bồn có đường kính nhỏ hoặc không gian lắp hạn chế.
Có thể bố trí que hoặc dây dò cách hợp lý với thành bồn và kết cấu bên trong.
Bồn có nhiệt độ hoặc áp suất cao, trong nhiều trường hợp phiên bản radar dẫn sóng đáp ứng tốt hơn model radar không tiếp xúc đang được xem xét.
Đo trong các ống bình thông nhau, nơi có không gian hẹp.
Một số phiên bản radar dẫn sóng có thể được sử dụng cho khí hóa lỏng khi dải nhiệt độ, áp suất, vật liệu, hằng số điện môi và chứng nhận an toàn của model đáp ứng đúng điều kiện thực tế.
Môi chất không bám dày lên đầu dò.
Vật liệu đầu dò chịu được nhiệt độ, áp suất và tính ăn mòn của môi chất.
Cần đo giao diện giữa hai lớp chất lỏng và model được chọn có hỗ trợ chức năng này.
Đường truyền tự do của radar không tiếp xúc dễ bị vật cản che khuất.

Không nên chọn chỉ vì bồn có chiều cao nằm trong dải đo. Với silo chứa hạt hoặc bột, cần tính thêm tải trọng lên dây dò khi vật liệu nạp, rút, đóng bánh hoặc dịch chuyển.

Liên kết nội bộ đề xuất: Xem thông số cảm biến radar dẫn sóng GRLM-70.

Khi nào nên chọn radar không tiếp xúc?

Nên ưu tiên radar không tiếp xúc khi môi chất ăn mòn, dễ bám dính hoặc ứng dụng không cho phép đầu dò chạm vào vật liệu. Đây cũng là lựa chọn đáng cân nhắc cho bồn lớn, silo cao, bể nước, nước thải và hố bơm.

Radar không tiếp xúc thường phù hợp khi:

Đo axit, kiềm, dung môi hoặc môi chất cần hạn chế tiếp xúc trực tiếp.
Bề mặt hoặc thành phần rắn có khả năng bám lên que dò.
Đo mức nước sạch, nước thải, hố bơm hoặc kênh hở.
Bồn hoặc silo cần dải đo xa.
Môi trường có hơi, bụi hoặc thay đổi nhiệt độ làm cảm biến siêu âm hoạt động thiếu ổn định.
Cần tích hợp tín hiệu với PLC/SCADA hoặc cấu hình từ vị trí thuận tiện.

Trước khi chọn, cần xác định vị trí anten sao cho chùm tia không chiếu vào dòng nạp liệu, thang, ống gia nhiệt hoặc cánh khuấy. Nếu không thể tránh hoàn toàn vật cản, kỹ thuật viên cần đánh giá tín hiệu phản xạ và cấu hình loại bỏ echo giả theo hướng dẫn của nhà sản xuất.

Liên kết nội bộ đề xuất: Cảm biến radar không tiếp xúc 80GHz Flowline LR80–LR85.

Chọn cảm biến radar cho nước, hóa chất, dầu, xi măng, bột và silo

Bồn nước sạch

Cảm biến đo mức radar LR80 đo mức nước RO

Radar không tiếp xúc thường dễ lắp và ít bảo trì cho bồn nước sạch. Radar dẫn sóng có thể phù hợp hơn nếu bồn rất hẹp, trần bồn có nhiều kết cấu hoặc vị trí lắp không tạo được vùng phát sóng tự do. Xem thêm các cảm biến đo mực nước trong công nghiệp.

Rủi ro đo sai: lắp sát thành bồn, tia radar gặp ống hoặc dòng nước cấp.
Lựa chọn ưu tiên: radar không tiếp xúc nếu bồn có vùng lắp thông thoáng.
Ngoại lệ: cân nhắc radar dẫn sóng khi bồn hẹp hoặc kết cấu đặc biệt.

Bể nước thải, bồn rửa có bọt

Cảm biến đo mức Radar LR80 không tiếp xúc đo mức nước thải có nhiều bọt

Radar thường phù hợp với nước thải hơn siêu âm trong nhiều điều kiện có hơi hoặc nhiệt độ không khí thay đổi, nhưng lớp bọt dày vẫn có thể làm tín hiệu suy giảm. Mức độ ảnh hưởng phụ thuộc cấu trúc bọt, độ dày, tần số radar và thuật toán của từng model.

Rủi ro đo sai: bọt dày, mặt nước dao động, hơi ngưng tụ, anten bám bẩn.
Lựa chọn ưu tiên: radar không tiếp xúc, lắp tránh dòng chảy vào và vùng bọt tập trung.
Ngoại lệ: cần thử nghiệm hoặc đánh giá echo nếu bọt dày và ổn định lâu dài.

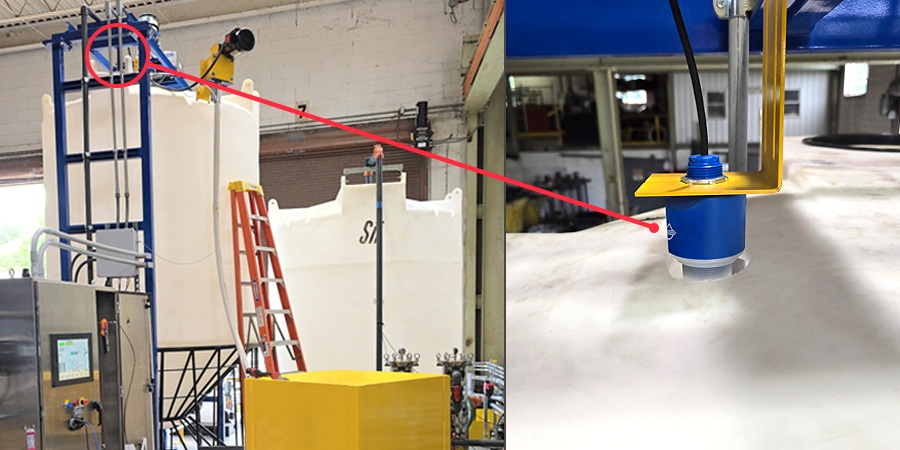

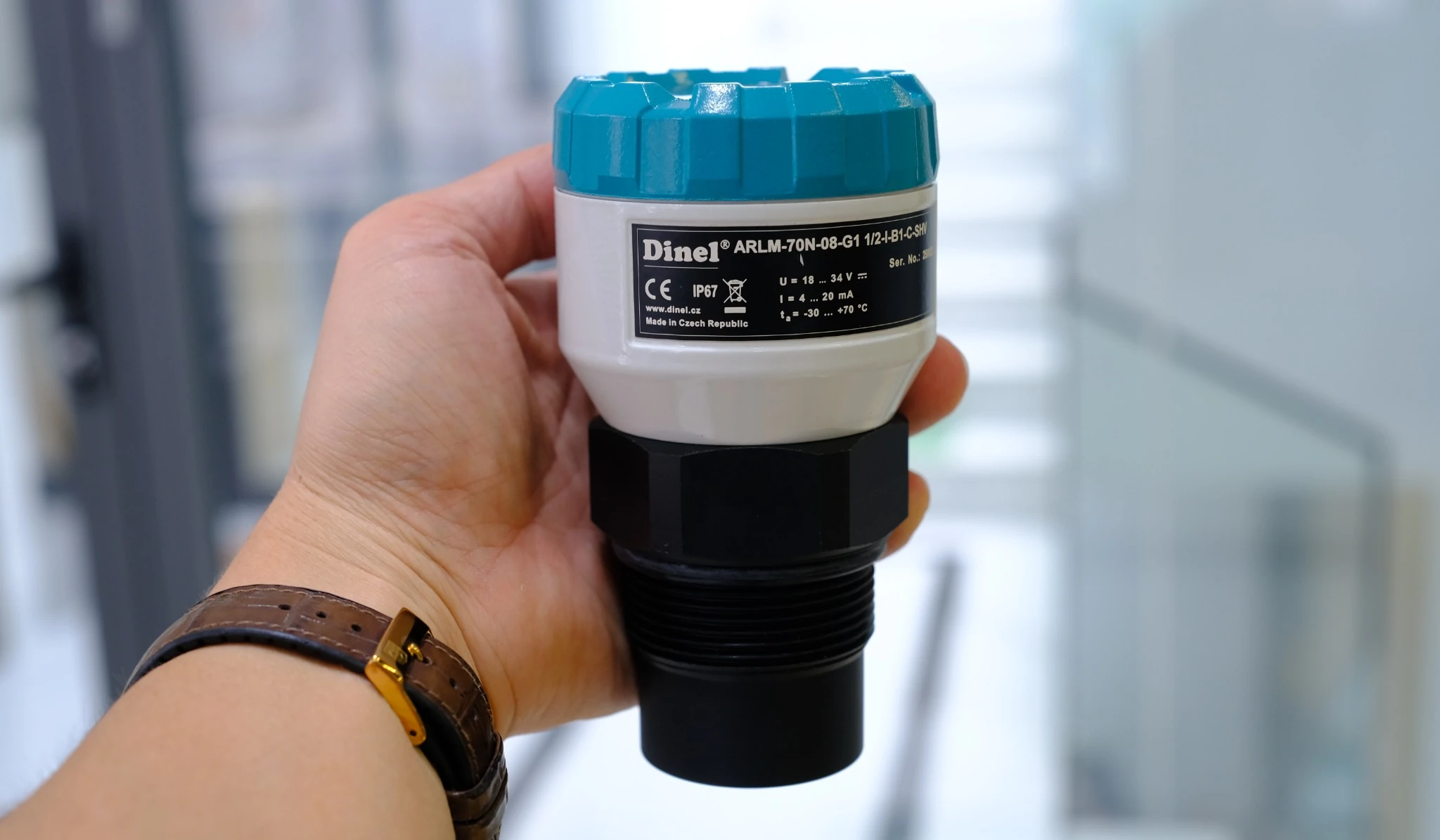

Bồn axit, kiềm hoặc dung môi

Với hóa chất ăn mòn, cảm biến đo mức hóa chất radar không tiếp xúc thường có lợi thế vì giảm phần thiết bị ngâm trong môi chất. Tuy nhiên, anten, mặt bích, gioăng và các bộ phận tiếp xúc với hơi hóa chất vẫn phải có vật liệu tương thích.

Rủi ro đo sai hoặc hư hỏng: chọn sai vật liệu, hơi ngưng tụ trên anten, không đáp ứng yêu cầu chống cháy nổ.
Lựa chọn ưu tiên: radar không tiếp xúc với vật liệu phù hợp như PVDF, PFA, PTFE hoặc vật liệu khác theo bảng tương thích hóa chất.
Ngoại lệ: radar dẫn sóng vẫn có thể dùng nếu vật liệu đầu dò phù hợp và điều kiện lắp đặt cho phép.
Bắt buộc kiểm tra: nhiệt độ, áp suất, khả năng ăn mòn và yêu cầu ATEX/IECEx nếu khu vực có nguy cơ cháy nổ.

Silo xi măng, bột và hạt

Cảm biến đo mức Radar GRLM-70 đo mức xi măng có nhiều bụi

Với silo xi măng, bột và hạt, radar không tiếp xúc có chùm tia hẹp thường là lựa chọn ưu tiên vì không chịu lực kéo từ vật liệu và phù hợp với silo cao. Radar dẫn sóng sử dụng tốt trong môi trường nhiều bụi cho các silo, nhưng cần kiểm tra tải trọng lên dây, độ mài mòn, bám dính và hiện tượng đóng bánh.

Rủi ro đo sai: bụi đặc, dòng nạp che tia, bề mặt nghiêng, phản xạ từ thành silo.
Lựa chọn ưu tiên: radar không tiếp xúc có chùm tia hẹp và dải đo phù hợp.
Ngoại lệ: radar dẫn sóng có thể dùng trong một số silo nhưng phải kiểm tra lực kéo lên dây, mài mòn và khả năng đóng bánh.

Dầu và môi chất có hằng số điện môi thấp

Cảm biến đo mức Radar LR80 đo dầu Diesel

Môi chất có hằng số điện môi thấp thường tạo tín hiệu phản xạ yếu hơn, vì vậy phải đối chiếu giới hạn ứng dụng của từng model. Cả hai loại cảm biến radar đều dùng tốt cho môi trường dầu. Không nên kết luận một cảm biến đo được mọi loại dầu chỉ dựa trên dải đo danh định.

Rủi ro đo sai: phản xạ yếu, đáy bồn tạo echo, có nhiều lớp chất lỏng.
Lựa chọn: dựa trên hằng số điện môi, chiều cao bồn, cấu trúc đáy và công nghệ của cảm biến.
Ngoại lệ: radar dẫn sóng có thể tạo đường truyền tín hiệu thuận lợi hơn trong một số ứng dụng, nhưng vẫn cần nhà cung cấp xác nhận.

Những lỗi lựa chọn và lắp đặt thường gặp

Phần lớn lỗi đo không đến từ riêng công nghệ radar mà từ việc chọn sai model, khai báo sai kích thước hoặc lắp cảm biến tại vị trí có phản xạ giả. Các lỗi thường gặp gồm:

Chọn cảm biến chỉ dựa trên chiều cao bồn: Dải đo đủ không có nghĩa là thiết bị phù hợp với môi chất, nhiệt độ, áp suất hoặc điều kiện phản xạ.
Không kiểm tra vật liệu tiếp xúc: Axit, kiềm, dung môi và hơi hóa chất có thể làm hỏng anten, gioăng hoặc đầu dò không tương thích.
Lắp quá gần thành bồn: Tín hiệu có thể phản xạ từ thành, mối hàn hoặc kết cấu kim loại.
Lắp ngay trên dòng cấp liệu: Dòng vật liệu có thể che bề mặt thực và tạo giá trị mức sai.
Không kiểm tra vùng chết: Mức vật liệu đi vào vùng mù có thể khiến cảm biến không đo đúng.
Để chùm tia gặp vật cản: Thang, ống và cánh khuấy có thể tạo echo giả.
Dùng dây radar dẫn sóng trong silo có lực kéo lớn: Dây có thể bị căng, lệch hoặc hư hỏng khi vật liệu dịch chuyển.
Chọn sai tín hiệu đầu ra: Cảm biến và PLC không tương thích sẽ làm tăng chi phí chuyển đổi hoặc khiến hệ thống không nhận được tín hiệu.
Cấu hình sai điểm 0% và 100%: Khoảng cách tham chiếu không chính xác dẫn đến sai số quy đổi mức.
Bỏ qua kiểm tra đường cong echo: Không lưu hoặc đánh giá tín hiệu khi chạy thử khiến việc xử lý phản xạ giả khó hơn về sau.

Khi nghiệm thu, nên lưu cấu hình, ảnh vị trí lắp, sơ đồ đấu dây và đường cong tín hiệu phản xạ nếu thiết bị hỗ trợ. Đây là dữ liệu hữu ích để bảo trì và chẩn đoán khi điều kiện vận hành thay đổi.

Checklist cung cấp thông tin chọn cảm biến

Muốn chọn đúng model, người dùng nên cung cấp đầy đủ dữ liệu về môi chất, bồn chứa, điều kiện vận hành, vị trí lắp và tín hiệu điều khiển. Có thể gửi checklist sau cho bộ phận kỹ thuật:

Môi chất cần đo là gì?
Môi chất là chất lỏng, bột, hạt hay vật liệu rời?
Chiều cao và đường kính bồn hoặc silo bao nhiêu?
Bồn hở hay kín?
Nhiệt độ và áp suất vận hành là bao nhiêu?
Có hơi, bọt, bụi hoặc ngưng tụ không?
Trong bồn có cánh khuấy, thang, ống hoặc vật cản nào không?
Môi chất có bám dính, kết tinh hoặc ăn mòn không?
Hằng số điện môi hoặc khả năng phản xạ của môi chất có được biết không?
Vị trí nạp và xả vật liệu nằm ở đâu?
Cần tín hiệu 4–20mA, HART hay Modbus RTU qua RS485?
PLC hoặc bộ hiển thị sử dụng nguồn và ngõ vào nào?
Có yêu cầu ATEX, IECEx hoặc tiêu chuẩn an toàn khác không?
Có cần màn hình hiển thị tại chỗ không?
Kết nối cơ khí là ren, mặt bích hay kiểu khác?
Khoảng trống lắp đặt và khả năng bảo trì như thế nào?

Quy tắc chọn nhanh: Nếu môi chất ăn mòn hoặc bám dính, hãy ưu tiên đánh giá radar không tiếp xúc. Nếu bồn hẹp và khó tạo đường truyền tự do, hãy đánh giá radar dẫn sóng. Quyết định cuối cùng vẫn phải dựa trên datasheet và điều kiện lắp thực tế.

Câu hỏi thường gặp về cảm biến đo mức radar

Radar tiếp xúc và không tiếp xúc loại nào chính xác hơn?

Không có loại nào chính xác hơn trong mọi ứng dụng. Độ chính xác phụ thuộc vào model, môi chất, khoảng cách, cách lắp và chất lượng tín hiệu phản xạ. Hãy so sánh thông số của đúng phiên bản trong cùng điều kiện đo.

Cảm biến radar có đo được xi măng và bột không?

Có. Radar có thể đo xi măng, bột, hạt và nhiều vật liệu rời nếu model có dải đo và khả năng xử lý tín hiệu phù hợp. Cần xét bụi, bề mặt nghiêng, dòng nạp và phản xạ từ thành silo.

Radar có bị ảnh hưởng bởi bọt và hơi nước không?

Radar thường ít phụ thuộc vào điều kiện không khí hơn siêu âm, nhưng bọt dày, hơi ngưng tụ hoặc anten bám bẩn vẫn có thể làm suy giảm tín hiệu. Mức độ ảnh hưởng phải được đánh giá theo môi chất và model.

Radar 80GHz khác radar 26GHz như thế nào?

Radar 80GHz thường tạo chùm tia hẹp hơn với cùng kích thước anten, nhờ đó thuận lợi khi cần tránh vật cản hoặc đo trong không gian hẹp. Tuy nhiên, tần số cao hơn không tự động đồng nghĩa với phù hợp hơn; cần xét dải đo, bụi, ngưng tụ, môi chất và thiết kế anten.

Khi nào radar dẫn sóng tốt hơn radar không tiếp xúc?

Radar dẫn sóng đáng cân nhắc khi bồn hẹp, khó tạo khoảng trống phát sóng hoặc cần dẫn tín hiệu theo một đường cố định. Đầu dò phải tương thích với môi chất và không bị bám dính hay chịu lực kéo quá mức.

Cảm biến radar có dùng được cho axit không?

Có thể, nếu vật liệu anten, đầu dò, gioăng và kết nối quá trình chịu được loại axit, nồng độ và nhiệt độ thực tế. Radar không tiếp xúc thường giúp giảm phần thiết bị ngâm trong hóa chất nhưng vẫn phải kiểm tra vật liệu tiếp xúc với hơi.

Cảm biến radar có xuất 4–20mA và Modbus không?

Nhiều model có tín hiệu 4–20mA, HART hoặc Modbus RS485, nhưng không phải phiên bản nào cũng có đủ các lựa chọn này. Cần đối chiếu mã đặt hàng và yêu cầu của PLC trước khi mua.

Cần cung cấp thông tin gì để chọn đúng model?

Tối thiểu cần có tên môi chất, loại chất lỏng hay chất rắn, kích thước bồn, nhiệt độ, áp suất, vật cản, bọt/bụi, vị trí lắp, kết nối cơ khí, tín hiệu đầu ra và yêu cầu chống cháy nổ nếu có.

Tư vấn & tìm hiểu thêm về cảm biến đo mức radar

Cảm biến đo mức radar là giải pháp đo liên tục cho chất lỏng và chất rắn, nhưng hiệu quả phụ thuộc vào việc chọn đúng nguyên lý và lắp đúng vị trí. Radar dẫn sóng phù hợp với nhiều bồn hẹp hoặc ứng dụng cần đường truyền tín hiệu cố định. Radar không tiếp xúc có lợi thế với môi chất ăn mòn, bám dính, bồn lớn và silo cao. Trước khi chọn model, hãy cung cấp đầy đủ thông tin về môi chất, bồn chứa, nhiệt độ, áp suất, vật cản và tín hiệu điều khiển để kỹ thuật viên kiểm tra.

Cần tư vấn chọn cảm biến radar? Hãy gửi bản vẽ bồn hoặc silo, thông tin môi chất và yêu cầu tín hiệu. Huphaco sẽ đối chiếu điều kiện ứng dụng với datasheet để đề xuất model phù hợp.

Chịu trách nhiệm nội dung

Kỹ sư Cơ – Điện Tử

Hotline 0937.27.55.66

Mail sales@huphaco.vn

Nguyễn Minh Hòa hiện là Founder của Huphaco với hơn 15 năm kinh nghiệm trong lĩnh vực đo lường và điều khiển.

Hướng Dẫn

Hướng dẫn đấu dây và cài đặt Z-4AI: 4-20 mA, 0-10 V, Modbus RTU

Đã đăng trên 28/07/202628/07/2026 bởi Nguyễn Minh Hòa

Ứng dụng Z-4AI Analog input | Modbus RTU

28
Th7

Hướng dẫn đấu dây và cài đặt Z-4AI này trình bày cách kết nối cảm biến 4-20 mA, cảm biến 0-10 V, cấp nguồn Vaux hoặc nguồn ngoài, đấu RS485 và cấu hình DIP switch SW1, SW2 để truyền dữ liệu Modbus RTU về PLC hoặc SCADA.
Qua từng sơ đồ thực tế, bài viết giúp người lắp đặt xác định đúng chân đấu, chọn đúng loại input, đặt baud rate, Slave ID và kiểm tra tín hiệu trước khi đưa hệ thống vào vận hành.

Xem thông số kỹ thuật của bộ chuyển đổi Seneca Z-4AI.

Nội Dung Chính

Sơ đồ chân Z-4AI cần nhớ

Chân	Chức năng	Ghi chú
2-3	Nguồn nuôi module	10-40 VDC, không phân cực; hoặc 19-28 VAC, 50-60 Hz
4	GND RS485	Dây tham chiếu truyền thông, không phải analog GND chân 12
5	RS485 B (-)	Nối B/- của PLC hoặc bộ chuyển đổi
6	RS485 A (+)	Nối A/+ của PLC hoặc bộ chuyển đổi
7	Vaux	Nguồn phụ 13 VDC, tổng dòng tối đa 90 mA
8	INPUT 1	Kênh analog 1
9	INPUT 2	Kênh analog 2
10	INPUT 3	Kênh analog 3
11	INPUT 4	Kênh analog 4
12	GND analog	Điểm chung của các ngõ vào analog

Không nối lẫn chân 4 và chân 12 theo suy đoán. Hai chân thuộc hai miền chức năng khác nhau và module có cách ly giữa nguồn, Modbus RS485 và phần analog.

Cấp nguồn cho module Z-4AI

Đấu nguồn nuôi vào chân 2 và 3:

Nguồn DC: 10-40 VDC; hai chân không yêu cầu đúng cực.
Nguồn AC: 19-28 VAC, 50-60 Hz.
Công suất tiêu thụ điển hình khoảng 0,5 W và tối đa 2 W khi module cấp nguồn cho bốn loop dòng.
Nên lắp cầu chì bảo vệ gần module; tài liệu Seneca quy định giá trị tối đa 2,5 A.

Chân 7 Vaux là ngõ ra 13 VDC để cấp cho cảm biến, không phải đầu vào cấp nguồn cho Z-4AI. Không đưa 24 VDC vào chân 7.

Kết nối Input 4-20mA vào Z-4AI

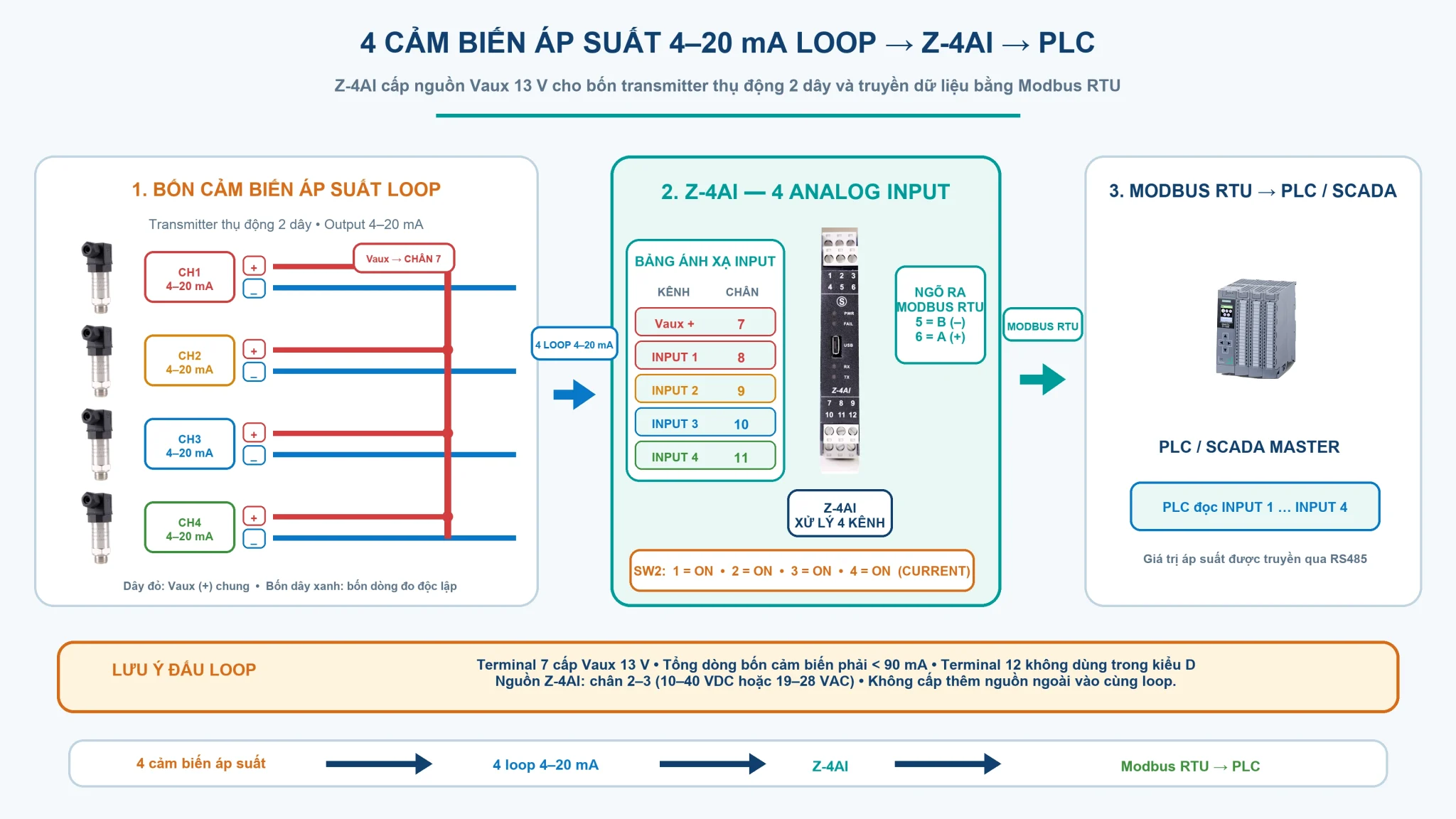

Đấu cảm biến 4-20 mA thụ động hai dây bằng Vaux

Kết nối cảm biến 4-20mA nguồn loop vào Z-4AI Modbus vào PLC - Scada — Kết nối cảm biến 4-20mA nguồn loop vào Z-4AI Modbus vào PLC – Scada

Đây là cách gọn nhất khi bốn transmitter có thể hoạt động với nguồn 13 VDC và tổng dòng tiêu thụ nhỏ hơn 90 mA. Khi đó Z-4AI sẽ cấp nguồn 13Vdc tại chân sộ 7 cho cảm biến.

Với từng kênh:

Nối chân 7 Vaux của Z-4AI tới cực dương của transmitter.
Nối cực âm của transmitter tới INPUT tương ứng: chân 8, 9, 10 hoặc 11.
Không đưa thêm nguồn 24 VDC vào cùng loop.
Gạt SW2 của kênh sang ON để chọn ngõ vào dòng.

Ở mức 20 mA, bốn loop tiêu thụ khoảng 80 mA, vẫn dưới giới hạn 90 mA. Tuy vậy, cần kiểm tra điện áp làm việc tối thiểu của transmitter. Nếu cảm biến yêu cầu 18-24 VDC thì Vaux 13 VDC không phù hợp; hãy chuyển sang nguồn ngoài.

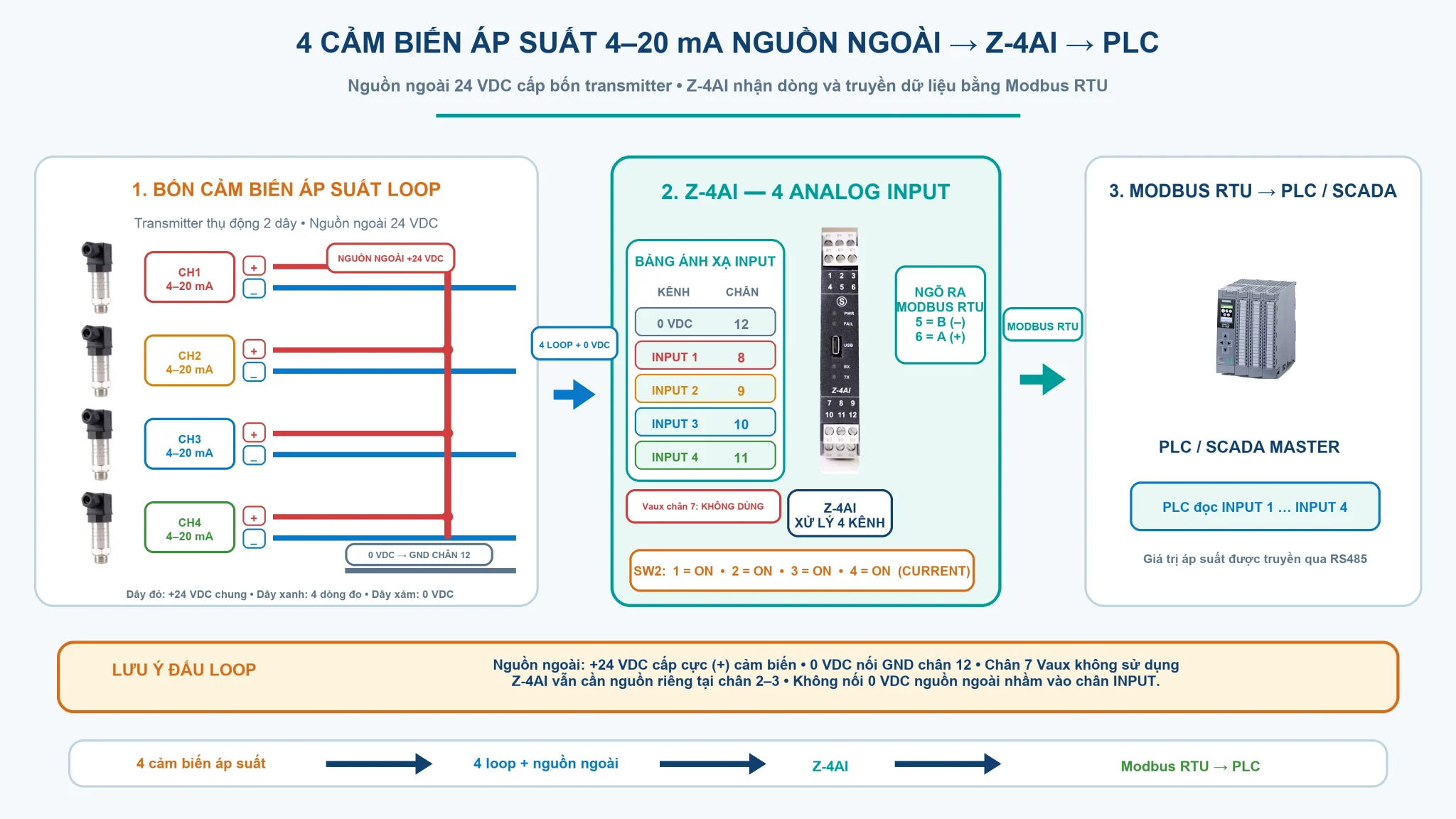

Đấu cảm biến 4-20 mA thụ động hai dây bằng nguồn ngoài

Kết nối cảm biến 4-20mA nguồn ngoài vào Z-4AI

Cách này phù hợp với transmitter dùng nguồn 24 VDC hoặc khi tổng tải vượt khả năng Vaux.

Với từng kênh:

Nối +24 VDC của nguồn ngoài tới cực dương transmitter.
Nối cực âm transmitter tới INPUT tương ứng: chân 8, 9, 10 hoặc 11.
Nối 0 VDC của nguồn ngoài tới chân 12 của Z-4AI để khép kín loop.
Không sử dụng chân 7 Vaux trong mạch này.
Gạt SW2 của kênh sang ON.

Z-4AI vẫn phải có nguồn nuôi riêng tại chân 2-3. Không nối trực tiếp 0 VDC nguồn ngoài vào một chân INPUT; INPUT phải nhận dòng đi ra từ transmitter, còn 0 VDC về chân 12.

Đấu thiết bị phát 4-20 mA chủ động

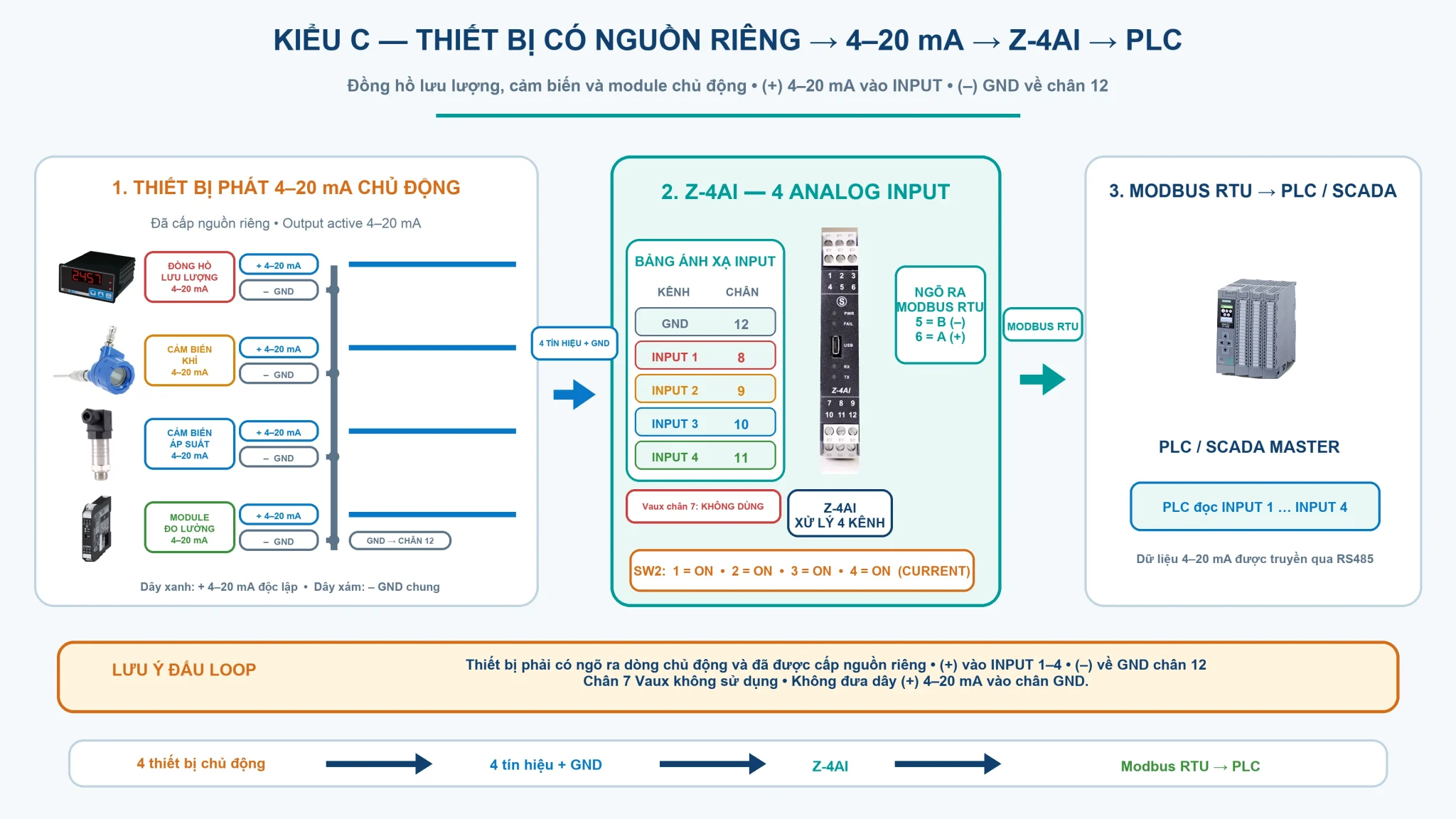

Kết nối tín hiệu 4-20mA chủ động vào Z-4AI

Thiết bị phát dòng chủ động đã có nguồn riêng và tự phát dòng ra. Ví dụ thường gặp là đồng hồ lưu lượng, bộ chuyển đổi hoặc cảm biến ba/bốn dây có ngõ ra sourcing 4-20 mA.

Với từng kênh:

Nối cực dương ngõ ra 4-20 mA của thiết bị tới INPUT tương ứng.
Nối cực âm hoặc signal GND của ngõ ra tới chân 12.
Không dùng chân 7 Vaux.
Gạt SW2 của kênh sang ON.

Hình 3. Bốn tín hiệu dòng chủ động 4-20 mA vào Z-4AI

Chỉ dùng cách này khi tài liệu của thiết bị xác nhận ngõ ra là nguồn dòng chủ động. Không áp dụng sơ đồ này cho transmitter thụ động hai dây.

Kết nối 0-10V vào Z-4AI

Đấu cảm biến 0-10 V dùng Vaux

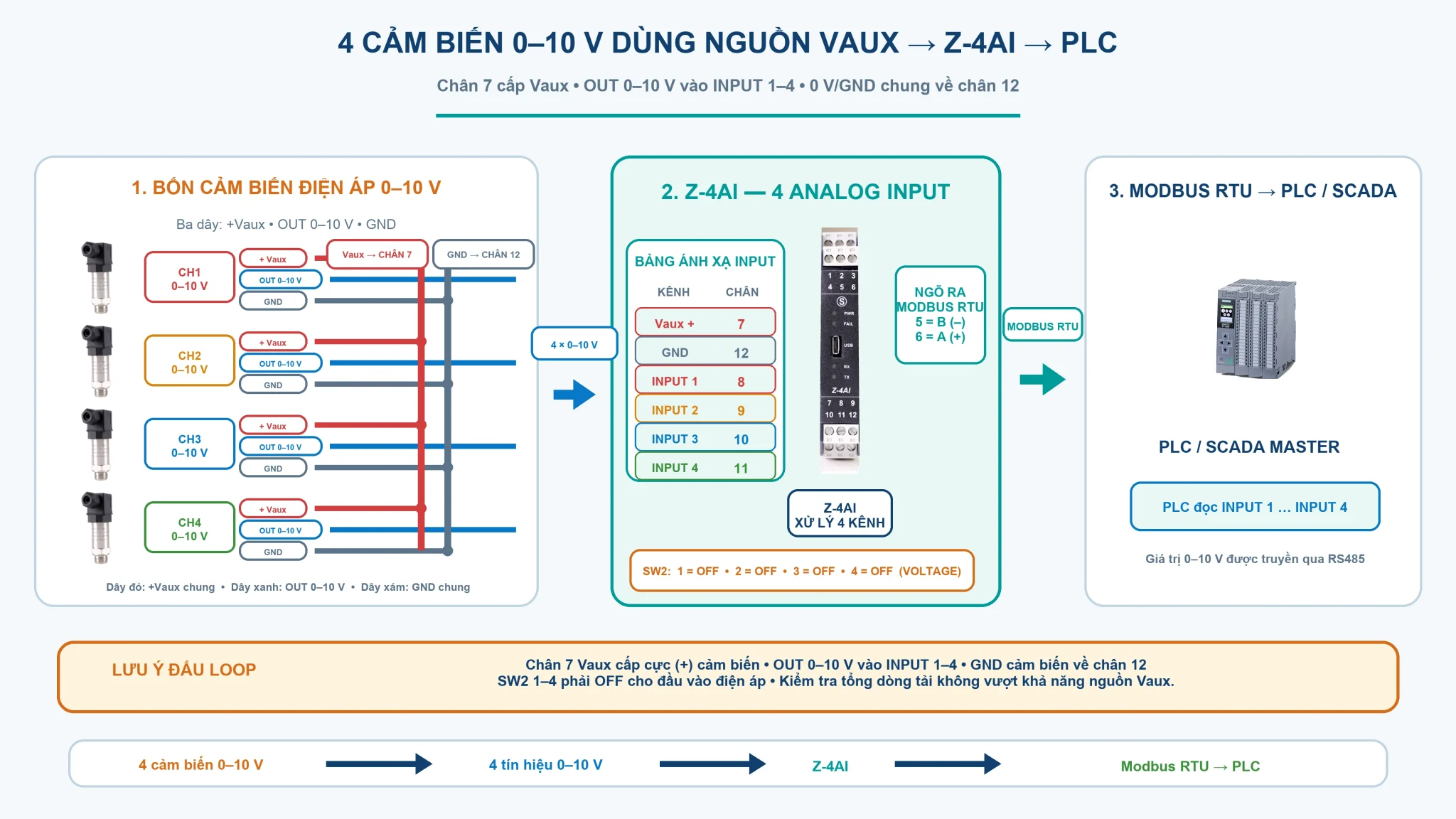

Kết nối cảm biến 0-10V dùng nguồn Vaux của Z-4AI

Với cảm biến ba dây có thể chạy bằng 13 VDC:

Nối chân 7 Vaux tới cực dương nguồn của cảm biến.
Nối OUT 0-10 V của cảm biến tới INPUT tương ứng.
Nối GND cảm biến tới chân 12.
Gạt SW2 của kênh sang OFF để chọn ngõ vào điện áp.

Hình 4. Bốn cảm biến 0-10 V dùng nguồn Vaux

Trước khi đấu, phải xác nhận cảm biến hoạt động ổn định ở 13 VDC và tổng dòng của bốn cảm biến nhỏ hơn 90 mA. Nhiều cảm biến 0-10 V yêu cầu 24 VDC; trường hợp đó phải dùng nguồn ngoài.

Đấu cảm biến 0-10 V dùng nguồn ngoài

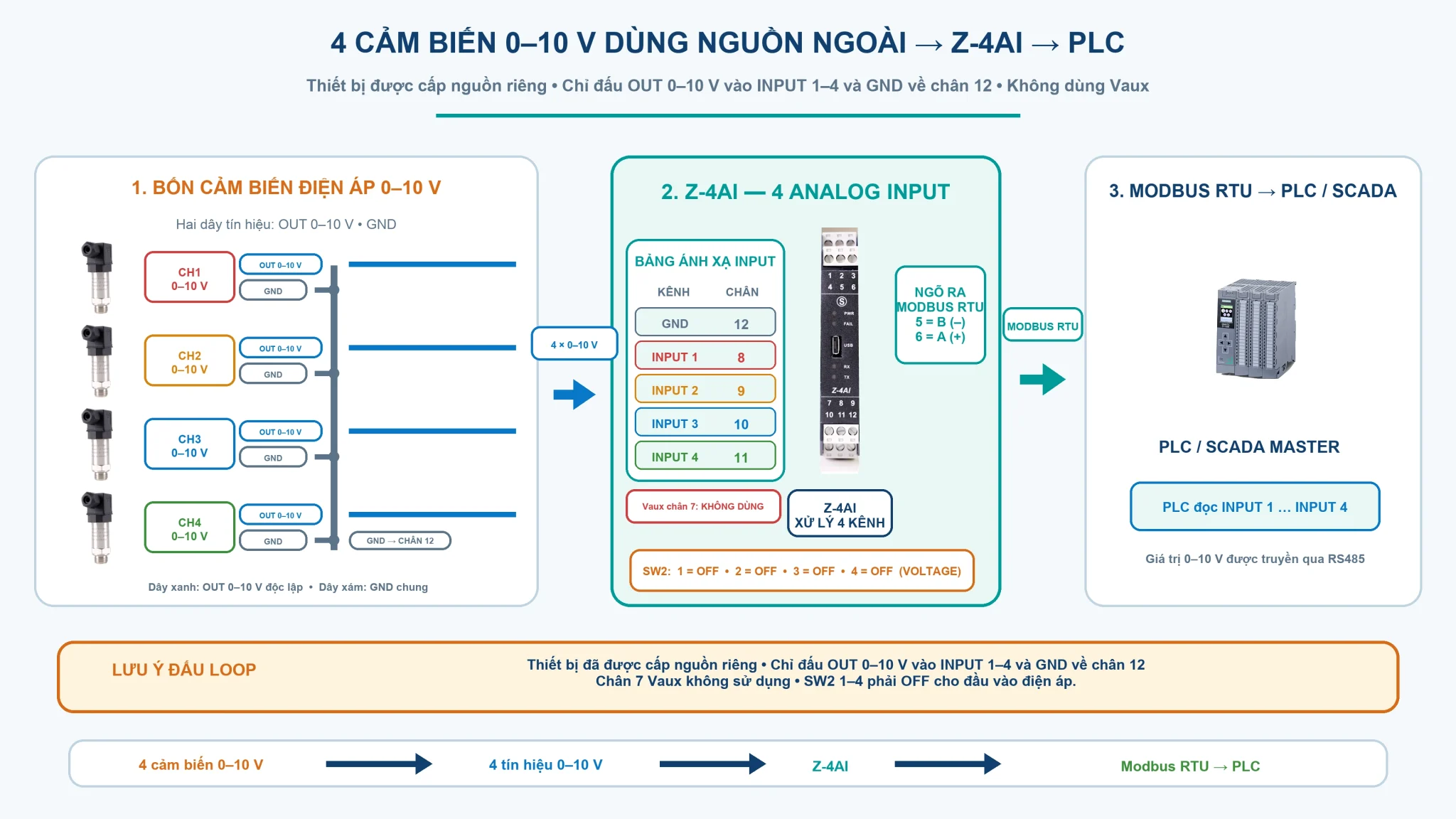

Kết nối cảm biến 0-10V dùng nguồn ngoài vào Z-4AI

Khi cảm biến đã được cấp nguồn riêng:

Nối OUT 0-10 V của từng cảm biến tới INPUT tương ứng.
Nối signal GND hoặc 0 V tham chiếu của cảm biến tới chân 12.
Không dùng chân 7 Vaux.
Gạt SW2 của kênh sang OFF.

Hình 5. Bốn cảm biến 0-10 V dùng nguồn ngoài

Do bốn kênh dùng chung GND analog, không đấu chung các nguồn có chênh áp lớn hoặc các ngõ ra không cho phép nối chung mass. Nếu hiện trường có nguy cơ vòng lặp đất, nên dùng bộ cách ly tín hiệu cho từng kênh.

PLC thường đọc bằng Modbus Function Code 03. Một số phần mềm nhập địa chỉ kiểu 40017; phần mềm khác yêu cầu offset 16. Nếu đọc lệch một thanh ghi, hãy kiểm tra quy ước zero-based/one-based của PLC trước khi thay dây.

Ở chế độ tương thích mặc định của tài liệu hiện hành, mỗi kênh được chuẩn hóa trong khoảng 0-10.000. Ví dụ cảm biến áp suất 0-10 bar:

Áp suất (bar) = Giá trị raw x 10 / 10000

Nếu raw bằng 5.000 thì áp suất bằng 5 bar. Với dải kỹ thuật bất kỳ:

Giá trị kỹ thuật = LRV + raw x (URV – LRV) / 10000

Trong đó LRV là đầu dải và URV là cuối dải của cảm biến.

BẢNG CÀI ĐẶT DIP SWITCH SW1 VÀ SW2

SW1-1 và SW1-2: chọn baud rate

SW1-1	SW1-2	Tốc độ	Ghi chú
OFF	OFF	9.600 baud	Dùng khi cần tốc độ thấp
OFF	ON	19.200 baud	Thông dụng
ON	OFF	38.400 baud	Mặc định EEPROM của nhà sản xuất
ON	ON	57.600 baud	Tốc độ cao

Chế độ EEPROM: Nếu SW1 tất cả đều OFF, Z-4AI lấy cả Slave ID và baud rate từ EEPROM; lúc này bảng SW1-1/SW1-2 không quyết định cấu hình truyền thông.

SW1-9 và SW1-10: điện trở kết thúc RS485

SW1-9	SW1-10	Terminator	Khi sử dụng
OFF	OFF	TẮT	Z-4AI nằm giữa tuyến RS485
OFF	ON	BẬT 120 Ω	Z-4AI nằm tại một đầu vật lý của tuyến

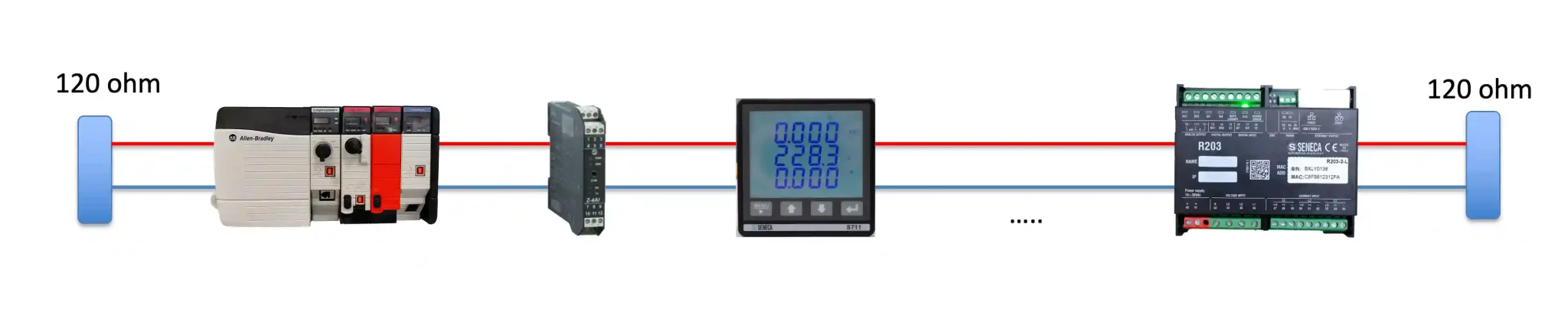

Chỉ bật terminator tại hai đầu của tuyến RS485. Giữ SW1-9 ở OFF theo bảng cấu hình của Seneca.

SW1-3 đến SW1-8: đặt địa chỉ Slave ID

Switch – ON	Giá trị
SW1-3	32
SW1-4	16
SW1-5	8
SW1-6	4
SW1-7	2
SW1-8	1

Các DIP Switch SW1-SW8 sẽ thay đổi theo cách tính nhị phân: SW8 = Bit 1 = địa chỉ 1, SW7 = bit 2 = địa chỉ 2 …tương tự các Bit sẽ thay đổi theo dạng nhị phân để cài từ 1… 63.

Kỹ sư có thể chọn địa chỉ số thực, sau đó quy đổi sang hệ nhị phân tại: https://huphaco.vn/chuyen-doi-hex-sang-dec-bin/

DIP SWITCH 2: chọn CHỌN CURRENT và VOLTAGE

SW2 ở ON để đo dòng. SW2 ở OFF chọn ngõ vào điện áp.

DIP	Kênh	Chân	Khi OFF	Khi ON
SW2-1	INPUT 1	Chân 8	OFF = Voltage	ON = Current
SW2-2	INPUT 2	Chân 9	OFF = Voltage	ON = Current
SW2-3	INPUT 3	Chân 10	OFF = Voltage	ON = Current
SW2-4	INPUT 4	Chân 11	OFF = Voltage	ON = Current

SW2 có 4 DIP SWITCH: ON = CURRENT, OFF = VOLTAGE. Muốn chọn kênh nào Current thì gạt ON. Còn Voltage thì OFF.

Bảng cài nhanh theo ứng dụng

Ứng dụng	Trạng thái SW2
4 cảm biến 4-20 mA	SW2-1, SW2-2, SW2-3, SW2-4 = ON; SW2-5…8 = OFF
4 cảm biến 0-10 V	SW2-1…SW2-8 = OFF
IN1 và IN3 là 4-20 mA; IN2 và IN4 là 0-10 V	SW2-1 = ON; SW2-2 = OFF; SW2-3 = ON; SW2-4 = OFF; SW2-5…8 = OFF

Hai ví dụ cài đặt SW1 hoàn chỉnh

Yêu cầu	Trạng thái SW1
ID 5 · 38.400 baud · không terminator	SW1-1 ON; SW1-2 OFF; SW1-6 ON; SW1-8 ON; SW1-3/4/5/7/9/10 OFF.
ID 10 · 19.200 baud · bật terminator	SW1-1 OFF; SW1-2 ON; SW1-5 ON; SW1-7 ON; SW1-3/4/6/8/9 OFF; SW1-10 ON.

Trình tự cài đặt tại hiện trường

Ngắt nguồn Z-4AI.
Xác định từng kênh là 0-10 V hay 4-20 mA rồi đặt SW2.
Chọn baud rate và Slave ID trên SW1; kiểm tra không trùng ID với thiết bị khác.
Chỉ bật SW1-10 nếu Z-4AI nằm ở đầu tuyến RS485.
Cấp nguồn lại; kiểm tra PWR, RX/TX và đọc thử Holding Register 40017-40020.

Cấu hình phải đồng nhất: SW2 chỉ chọn phần cứng voltage/current. Thang điện và loại input trong thanh ghi Z-4AI vẫn phải phù hợp: 0-10 V hoặc 4.000-20.000 µA.

Trình tự chạy thử an toàn

Ngắt nguồn và xác nhận sơ đồ cảm biến: 4-20 mA thụ động, 4-20 mA chủ động hay 0-10 V.
Kiểm tra nguồn module tại chân 2-3 và tuyệt đối không đưa 24 VDC vào chân 7.
Đấu từng kênh, kiểm tra chân INPUT và chân GND/Vaux đúng với loại mạch.
Đặt SW2 tương ứng cho từng kênh.
Đặt địa chỉ, baud rate và terminator trên SW1.
Dùng đồng hồ đo để kiểm tra không có quá áp, ngắn mạch hoặc nhầm GND trước khi cấp nguồn.
Cấp nguồn, kiểm tra LED PWR; LED FAIL không được nhấp nháy liên tục.
Cho PLC đọc thử 40017-40020. Quan sát LED RX/TX và so sánh raw với tín hiệu thực tế.
Mô phỏng ít nhất hai điểm, chẳng hạn 4 mA và 20 mA hoặc 0 V và 10 V, rồi xác nhận giá trị đầu dải/cuối dải trên PLC.

Lỗi thường gặp trên Z-4AI

PLC không đọc được dữ liệu: sai A/B, thiếu GND tham chiếu, sai slave ID, baud/parity không khớp hoặc sai offset thanh ghi.
Giá trị 4-20 mA sai tỷ lệ: SW2 đã ON nhưng thang điện vẫn để mặc định 0-10 V hoặc 0-20 mA.
Cảm biến dùng Vaux không khởi động: cảm biến yêu cầu điện áp cao hơn 13 VDC hoặc tổng dòng vượt 90 mA.
Giá trị 0-10 V dao động: signal GND chưa về chân 12, dây tín hiệu chạy gần cáp động lực hoặc có vòng lặp đất.
Một kênh ảnh hưởng kênh khác: các ngõ vào dùng chung GND; cần kiểm tra nguồn và kiểu ngõ ra của từng thiết bị.
Đọc nhầm kênh: phần mềm PLC dùng offset zero-based nhưng chương trình lại nhập địa chỉ theo dạng 4xxxx, hoặc ngược lại.

Kết luận về bộ chuyển đổi Analog sang Modbus RTU | Z-4AI

Z-4AI phù hợp để gom bốn tín hiệu 4-20 mA hoặc 0-10 V về PLC qua một đường Modbus RTU. Điểm quan trọng nhất là xác định đúng cảm biến thụ động hay chủ động, chọn đúng nguồn Vaux hoặc nguồn ngoài, đặt SW2 đúng loại input, cấu hình đúng thang điện và đấu đủ A, B, GND cho RS485. Làm đúng năm bước này sẽ tránh phần lớn lỗi đọc sai giá trị và mất truyền thông tại hiện trường.

Đồng Hồ Đo Công Suất Điện Năng

Biến dòng Rogowski là gì? Ứng dụng và cách chọn đúng

Đã đăng trên 24/07/202624/07/2026 bởi Nguyễn Minh Hòa

Biến dòng Rogowski RC150 dạng vòng mềm dùng cho cáp và thanh cái

24
Th7

Biến dòng Rogowski là cảm biến dòng AC dạng vòng mềm, phù hợp để đo dòng lớn trên cáp hoặc thanh cái khi CT truyền thống khó lắp hoặc không đủ kích thước. Cuộn đo có thể mở để bao quanh dây dẫn, nhưng cần bộ tích phân, bộ chuyển đổi hoặc đồng hồ có đầu vào Rogowski để tạo ra giá trị dòng hoàn chỉnh.

Bài viết này giúp kỹ sư trả lời ba câu hỏi trước khi chọn thiết bị: có thật sự cần dùng Rogowski không, cần vòng đo nào và dữ liệu cuối cùng phải đưa về PLC, đồng hồ tại tủ hay hệ thống quản lý điện năng.

TRẢ LỜI NHANH: Chọn Rogowski khi cần đo dòng AC lớn, tủ đã vận hành, thanh cái quá lớn hoặc không gian không phù hợp với CT lõi cứng. Không chọn Rogowski nếu cần đo DC, chỉ đo tạm thời bằng ampe kìm, hoặc hệ thống đã có CT 1 A/5 A đáp ứng tốt.

Nội Dung Chính

Biến dòng Rogowski là gì và giải quyết vấn đề nào?

Biến dòng Rogowski, còn gọi là cuộn Rogowski hoặc cảm biến dòng Rogowski, là một cuộn dây không dùng lõi sắt. Khi dòng điện xoay chiều chạy qua dây dẫn, từ trường biến thiên tạo ra điện áp nhỏ ở đầu ra cuộn. Điện áp này tỷ lệ với tốc độ biến thiên của dòng điện, vì vậy phải được tích phân và xử lý trước khi sử dụng.

Một hệ thống đo hoàn chỉnh có cấu trúc:

CHUỖI ĐO: Dây dẫn AC → Cuộn Rogowski → Thiết bị xử lý → PLC, SCADA, đồng hồ hoặc hệ thống quản lý điện năng.

Cuộn Rogowski chỉ cảm nhận dòng điện. Khả năng hiển thị, xuất 4–20 mA, truyền Modbus, lưu dữ liệu hay phân tích sóng hài phụ thuộc vào thiết bị phía sau.

Nguyên lý biến dòng Rogowski và S201RC-LP ra 4-20mA

Rogowski giải quyết những tình huống nào?

Cửa sổ CT không đủ lớn cho thanh cái hoặc bó cáp.
Tủ điện đã hoàn thiện, khó tháo cáp để luồn qua CT lõi kín.
Dòng tải từ vài trăm đến hàng nghìn ampere làm CT lõi sắt lớn và nặng.
Không gian thao tác hẹp hoặc cần giảm thời gian cải tạo tủ.
Cần đo dòng khởi động, dòng quá độ hoặc tải có dải biến thiên rộng.

Vòng đo có thể mở tại đầu khóa, đưa quanh dây dẫn rồi đóng lại. Tuy nhiên, “không phải tháo cáp” không đồng nghĩa với việc luôn được lắp khi hệ thống đang mang điện. Với dây dẫn trần, phải cô lập nguồn và tuân thủ manual cùng quy trình an toàn điện tại hiện trường.

Đầu khóa cho phép mở vòng để lắp quanh dây dẫn hiện hữu.

Rogowski hoạt động như thế nào?

Rogowski đo sự biến thiên của từ trường quanh dây dẫn AC. Bộ tích phân phía sau chuyển tín hiệu tỷ lệ với di/dt thành giá trị dòng có thể hiển thị hoặc truyền về hệ thống điều khiển.

Dòng AC chạy qua dây dẫn và tạo ra từ trường biến thiên.
Cuộn Rogowski bao quanh dây dẫn, cảm nhận sự thay đổi của từ trường.
Cuộn tạo ra tín hiệu điện áp nhỏ tỷ lệ với tốc độ biến thiên của dòng.
Bộ tích phân và thiết bị xử lý tái tạo giá trị dòng điện.
Thiết bị đầu ra chuyển giá trị thành 4–20 mA, Modbus hoặc các đại lượng điện năng.

Khi nào nên dùng Rogowski thay cho CT?

Rogowski có lợi thế rõ nhất trong các dự án retrofit, dòng lớn và không gian lắp đặt hạn chế. CT truyền thống vẫn là lựa chọn hợp lý cho tủ mới, tải dòng thấp hoặc hệ thống đã được thiết kế sẵn với đầu vào 1 A/5 A.

Tiêu chí	Rogowski	CT truyền thống
Kết cấu	Vòng mềm, không lõi sắt	Lõi từ cứng
Tủ điện hiện hữu	Dễ mở vòng để lắp	CT lõi kín thường phải tháo dây
Thanh cái lớn	Chọn chiều dài vòng phù hợp	Phụ thuộc kích thước cửa sổ
Bão hòa lõi	Không có lõi từ để bão hòa	Có thể xảy ra
Tín hiệu đầu ra	Cần bộ tích phân/thiết bị tương thích	Thường 1 A, 5 A hoặc mV
Đo DC ổn định	Không	Không với CT AC thông thường
Hở mạch thứ cấp	Không có rủi ro như CT 1 A/5 A	Có thể tạo điện áp nguy hiểm
Bảo vệ	Phải dùng hệ thống chuyên dụng	Được sử dụng phổ biến

Nên dùng Rogowski khi

Dòng AC từ vài trăm đến hàng nghìn ampere.
Thanh cái hoặc bó cáp có kích thước lớn.
Tủ đã vận hành và chi phí tháo lắp CT cao.
Cần đưa dữ liệu về PLC, SCADA hoặc EMS.
Cần đo tải méo hoặc dòng khởi động trong dải làm việc được xác nhận.

Chưa cần dùng Rogowski khi

Dòng tải thấp và CT kẹp đã đáp ứng.
Tủ mới có thể lắp CT lõi kín phù hợp.
Cần đo dòng DC ổn định.
Hệ thống đã có CT 1 A/5 A và đồng hồ tương thích.
Chỉ cần kiểm tra tạm thời bằng ampe kìm.
Cần bảo vệ quá dòng nhưng chưa có bộ xử lý được chứng nhận cho chức năng bảo vệ.

Những giới hạn phải biết trước khi chọn

Không đo được dòng DC ổn định

Rogowski chỉ đo dòng AC, dòng xung hoặc dòng biến thiên theo thời gian. Nếu cần đo cả AC và DC, hãy cân nhắc cảm biến Hall. Nếu cần đo DC với độ chính xác cao, có thể phải dùng shunt và bộ chuyển đổi phù hợp.

Cần thiết bị xử lý tín hiệu

Không đấu trực tiếp cuộn Rogowski thụ động vào analog input 4–20 mA của PLC. Để lấy 4–20 mA cần bộ chuyển đổi như S201RC-LP; để đo công suất và điện năng cần đồng hồ hoặc bộ phân tích có đầu vào Rogowski tương thích.

Độ chính xác phụ thuộc toàn bộ chuỗi đo

Sai số tổng hợp đến từ cuộn đo, bộ tích phân, vị trí lắp, thang đo, cấu hình và đầu vào của thiết bị giám sát. Đầu khóa chưa đóng, cuộn bị xoắn, đặt sát pha khác hoặc chọn sai độ nhạy đều có thể làm kết quả sai.

Không mặc nhiên phù hợp cho bảo vệ

Một hệ thống Rogowski dùng để giám sát không tự động đáp ứng yêu cầu bảo vệ quá dòng. Khi tín hiệu được dùng để phát lệnh cắt, phải kiểm tra cấp chính xác, dải tần, thời gian đáp ứng và chứng nhận của toàn bộ chuỗi đo.

Cách chọn cuộn Rogowski theo 5 tiêu chí

Biến dòng Rogowski kết hợp với đồng đo công suất điện năng S711

1. Dòng vận hành, dòng cực đại và dòng khởi động

Toàn thang phải lớn hơn dòng cực đại dự kiến, nhưng không nên cao hơn quá nhiều. Nếu tải khoảng 200 A mà chọn thang 4.000 A, hệ thống chỉ sử dụng một phần nhỏ của dải tín hiệu và khó nhận biết biến thiên nhỏ.

NGUYÊN TẮC: Chọn thang gần phía trên dòng cực đại thực tế, sau khi đã kiểm tra dòng khởi động, quá tải ngắn hạn và hệ số dự phòng của ứng dụng. Không dùng một bảng tham khảo chung để thay thế dữ liệu tải thực tế.

2. Kích thước cáp hoặc thanh cái

Chiều dài vòng phải đủ để bao quanh dây dẫn và đóng khóa mà không bị kéo căng. Khi yêu cầu tư vấn, nên cung cấp chiều rộng–chiều dày thanh cái, số thanh song song mỗi pha, đường kính ngoài của cáp, khoảng trống quanh vị trí lắp và ảnh thật bên trong tủ.

3. Độ nhạy của cuộn

Cuộn Rogowski và đầu vào thiết bị xử lý phải dùng cùng độ nhạy. Với dòng SENECA được nêu trong tài liệu gốc, RC150 thường dùng độ nhạy 100 mV/kA tại 50 Hz và RC190 dùng 333 mV/kA tại 50 Hz. Trước khi đặt hàng phải đối chiếu lại tem sản phẩm, order code và datasheet phiên bản hiện hành.

4. Độ chính xác và dải tần cần thiết

Giám sát tải thông thường, đo điện năng và phân tích sóng hài không có cùng yêu cầu. Cần kiểm tra sai số biên độ, sai số pha, dải tần của cả cuộn và bộ xử lý, đặc biệt khi tính công suất, hệ số công suất hoặc đo tải qua biến tần.

5. Dữ liệu cuối cùng phải đưa về đâu?

Nhu cầu cuối cùng	Thiết bị/cấu hình nên xem xét	Đầu ra
Chỉ cần dòng một pha	RC150/RC190 + S201RC-LP	4–20 mA
Dòng ba pha vào PLC có AI	3 cuộn + 3 S201RC-LP	3 tín hiệu 4–20 mA
Gom analog từ xa	S201RC-LP + Z-4AI	Dữ liệu về PLC/SCADA
Hiển thị V, A, kW, kWh tại tủ	S711 phiên bản Rogowski	Màn hình + Modbus
Logging, sóng hài, Ethernet	R203 phiên bản phù hợp	Dữ liệu điện năng qua mạng
Đo DC	Cảm biến Hall hoặc shunt	Theo thiết bị xử lý

RC150 và RC190 khác nhau như thế nào?

RC150 và RC190 khác nhau chủ yếu ở độ nhạy, kết cấu dây và dải cấu hình với thiết bị xử lý. Không chọn model chỉ theo dòng lớn nhất; phải bắt đầu từ đầu vào của bộ tích phân hoặc đồng hồ sẽ sử dụng.

Thông số cần kiểm tra	RC150	RC190
Màu nhận diện	Vàng	Đỏ
Độ nhạy tham khảo tại 50 Hz	100 mV/kA	333 mV/kA
Thang với S201RC-LP*	250 / 500 / 1.000 / 2.000 / 4.000 A	75 / 150 / 300 / 600 / 1.200 A
Ứng dụng điển hình	Dòng lớn, nhiều chiều dài vòng	Thang thấp hơn với đầu vào phù hợp

* Các giá trị trên được giữ theo tài liệu gốc. Cần xác nhận lại bằng datasheet và order code hiện hành trước khi xuất bản hoặc đặt hàng.

Chọn thiết bị xử lý nào?

Chỉ cần dòng 4–20 mA về PLC: S201RC-LP

Biến dòng Rogowski đo dòng AC lớn và đưa tín hiệu 4-20mA về PLC

S201RC-LP phù hợp khi PLC chỉ cần giá trị dòng điện. Thiết bị nhận tín hiệu từ cuộn Rogowski tương thích, xử lý TRMS và chuyển kết quả thành 4–20 mA. Đây là cấu hình gọn khi không cần kW, kWh, cosφ hoặc THD.

CẤU HÌNH: Dây tải AC → RC150/RC190 → S201RC-LP → 4–20 mA → PLC.

Mỗi S201RC-LP có một kênh. Muốn đo riêng ba pha cần ba cuộn và ba bộ chuyển đổi.

Cần gom nhiều tín hiệu analog: thêm Z-4AI

Sơ đồ gôm tín hiệu dòng 3 pha về Modbus RTU thông qua Z-4AI

Z-4AI phù hợp khi cần thu thập nhiều tín hiệu 4–20 mA tại tủ từ xa rồi truyền về PLC hoặc SCADA. Với cấu hình ba pha, ba S201RC-LP đưa tín hiệu vào ba kênh của module; kênh còn lại chỉ nên dùng khi loại tín hiệu và cấu hình của module cho phép.

CẤU HÌNH: 3 cuộn Rogowski → 3 S201RC-LP → 3 tín hiệu 4–20 mA → Z-4AI → PLC/SCADA.

Cần hiển thị và đo điện năng tại tủ: S711 Rogowski

S711 Rogowski đồng hồ đo công suất điện năng tại mặt tủ

S711 phiên bản Rogowski phù hợp khi người vận hành cần xem điện áp, dòng, công suất, hệ số công suất và điện năng ngay trên mặt tủ. Ba cuộn được nối trực tiếp vào phiên bản đồng hồ có đầu vào Rogowski, không cần ba S201RC-LP.

Phải kiểm tra đúng order code. Phiên bản S711 dành cho CT 1 A/5 A không mặc nhiên nhận trực tiếp tín hiệu cuộn Rogowski. Xem chi tiết các phiên bản của S711.

Cần logging, sóng hài và mạng công nghiệp: R203-2-L

R203 đo sóng hài - phân tích nhiễu & chất lượng điện năng — R203 đo sóng hài – phân tích nhiễu & chất lượng điện năng

R203 phù hợp khi không cần màn hình tại tủ nhưng cần nhiều đại lượng điện, lưu dữ liệu hoặc tích hợp trực tiếp với PLC/SCADA. Tùy phiên bản, hệ thống có thể hỗ trợ Modbus RTU/TCP, PROFINET IO, EtherNet/IP hoặc OPC UA.

Các chức năng như bậc sóng hài, datalogger, MQTT(S), HTTP(S) hay FTP phải được xác nhận theo đúng model và phiên bản firmware, không nên áp dụng một danh sách chung cho toàn bộ R203 Series. Xem thêm chức năng của R203-2-L.

Đo dòng ba pha cần bao nhiêu cuộn?

Muốn đo riêng dòng của ba pha cần ba cuộn Rogowski, mỗi pha một cuộn. Không đặt một vòng bao quanh đồng thời cả ba pha vì tổng từ trường có thể triệt tiêu, khiến kết quả đo sai hoặc gần bằng không.

Thành phần	Số lượng	Vai trò
Cuộn Rogowski	3	Đo riêng pha R, S và T
S201RC-LP	3 nếu dùng cấu hình 4–20 mA	Chuyển từng pha sang 4–20 mA
Analog input PLC	3 kênh	Nhận ba tín hiệu dòng
Z-4AI	1 nếu cần truyền từ xa	Gom tín hiệu analog về mạng

Những lỗi thường làm kết quả đo sai

Triệu chứng/lỗi	Nguyên nhân thường gặp	Cách kiểm tra
Giá trị sai theo một tỷ lệ cố định	Sai độ nhạy hoặc sai thang	Đối chiếu tem cuộn, DIP switch/cấu hình và toàn thang PLC
Tín hiệu thay đổi ít	Chọn toàn thang quá cao	So dòng vận hành với thang cài đặt
Giá trị dao động bất thường	Khóa chưa kín hoặc cuộn gần pha khác	Kiểm tra đầu khóa, vị trí và khoảng cách
PLC hiển thị sai	Scale 4–20 mA không trùng thiết bị	Xác nhận 4 mA = 0 A và 20 mA = toàn thang
Đồng hồ không nhận tín hiệu	Chọn nhầm phiên bản CT 1 A/5 A	Kiểm tra order code và loại đầu vào

Công thức scale 4–20 mA

CÔNG THỨC: Dòng đo = (Tín hiệu mA − 4) × Toàn thang / 16. Ví dụ: thang 2.000 A, tín hiệu 12 mA → dòng đo = 1.000 A.

Câu hỏi thường gặp về biến dòng Rogowski

Rogowski có đo được dòng DC không?

Không. Cuộn Rogowski không đo được dòng DC ổn định. Để đo DC cần cảm biến Hall hoặc shunt phù hợp.

Có thể đấu trực tiếp cuộn Rogowski vào PLC không?

Chỉ khi PLC hoặc module đo có đầu vào Rogowski chuyên dụng. Với analog input 4–20 mA, phải thêm bộ tích phân hoặc bộ chuyển đổi tương thích.

Có thể đấu vào đồng hồ Siemens hoặc Schneider đầu vào CT 5 A không?

Không thể đấu trực tiếp cuộn Rogowski vào đầu vào CT 5 A. Chỉ sử dụng được nếu có bộ xử lý tạo tín hiệu tương thích, hoặc đồng hồ có đầu vào Rogowski chuyên dụng.

Một cuộn Rogowski Coil có đo được ba pha không?

Không, nếu cần giá trị riêng của từng pha. Hệ thống ba pha cần ba cuộn và thiết bị xử lý ba kênh, hoặc ba bộ chuyển đổi một kênh.

Rogowski có chính xác hơn CT không?

Không thể kết luận chung. Rogowski có lợi thế về dải đo và lắp đặt; độ chính xác thực tế phụ thuộc toàn bộ chuỗi đo, thang cài đặt và vị trí lắp.

Có thể lắp khi hệ thống đang mang điện không?

Không nên mặc định là có thể. Phải tuân thủ manual của cảm biến, đánh giá rủi ro và quy trình an toàn tại hiện trường. Với dây dẫn trần, cần cô lập nguồn trước khi thao tác.

Thông tin cần gửi để chọn đúng cấu hình

Để kỹ sư HUPHACO kiểm tra nhanh chiều dài vòng, độ nhạy, thang đo và thiết bị xử lý, hãy gửi năm thông tin:

Dòng vận hành, dòng cực đại và dòng khởi động nếu có.
Kích thước cáp hoặc thanh cái, số thanh song song mỗi pha.
Số pha và số điểm cần đo.
Tín hiệu hoặc giao thức cần đưa về hệ thống.
Chỉ cần dòng điện hay cần thêm công suất, điện năng và sóng hài.

ĐỀ XUẤT: Gửi ảnh bên trong tủ điện cùng năm thông tin trên để nhận cấu hình RC150/RC190, S201RC-LP, Z-4AI, S711 hoặc R203 phù hợp. Nếu CT thông thường đã đáp ứng tốt, kỹ sư cũng nên nói rõ để khách hàng không phải đầu tư thêm.

Hướng Dẫn

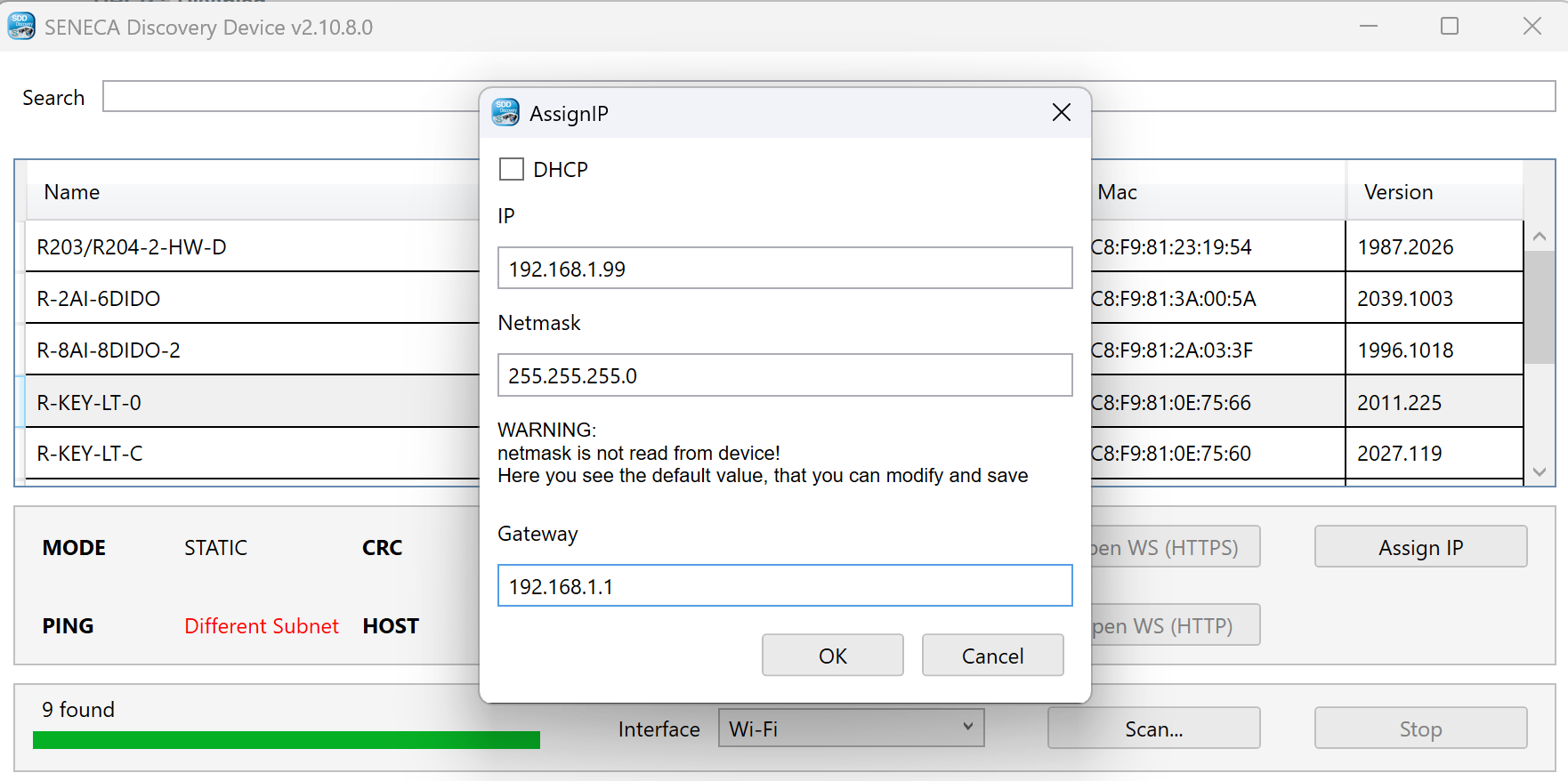

Hướng Dẫn Cài Đặt R-KEY-LT: Đấu RS485, Đổi IP

Đã đăng trên 22/07/202622/07/2026 bởi Nguyễn Minh Hòa

Hướng dẫn cài đặt R-KEY-LT: đấu nối RS485 và đổi địa chỉ IP

22
Th7

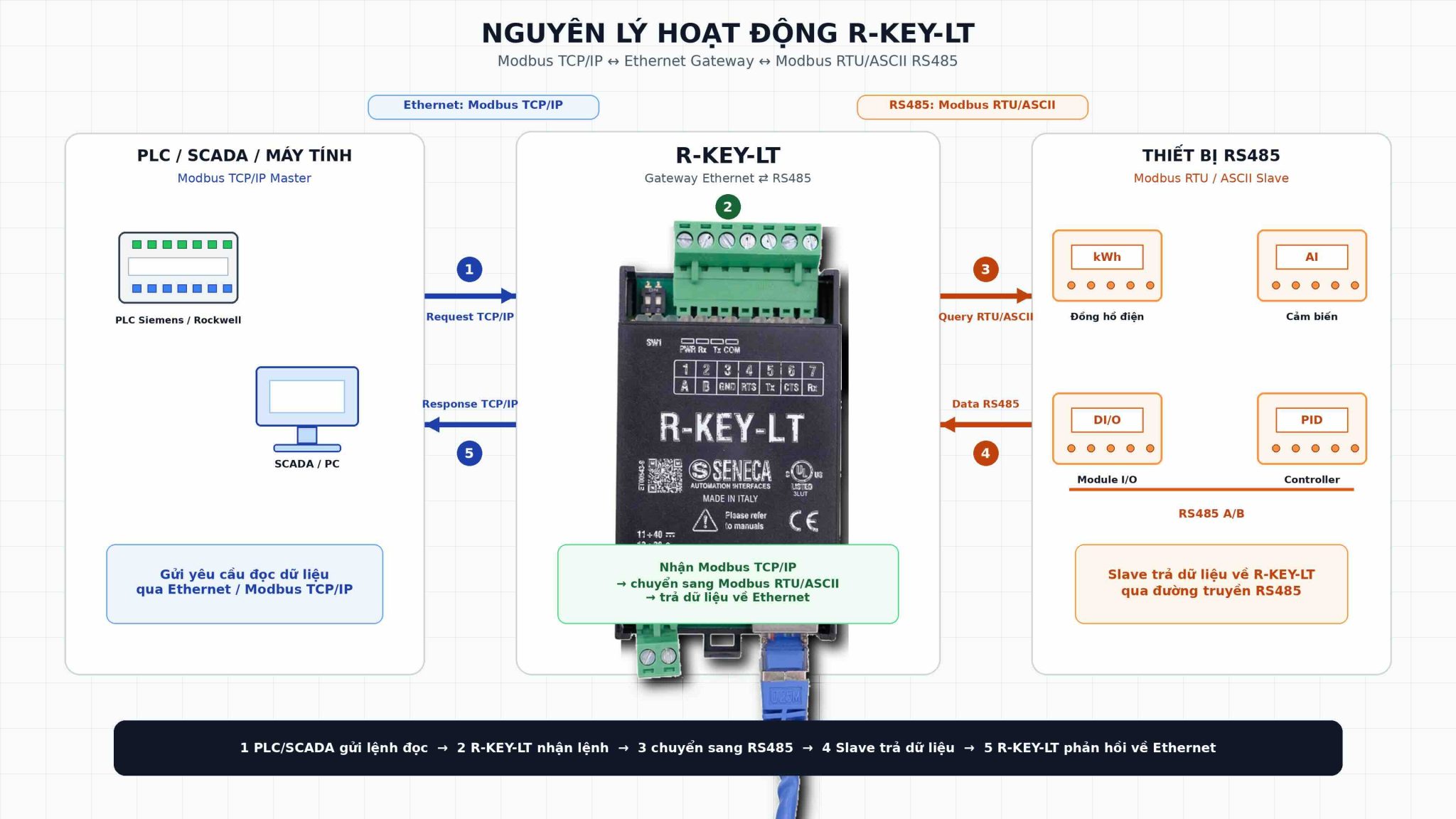

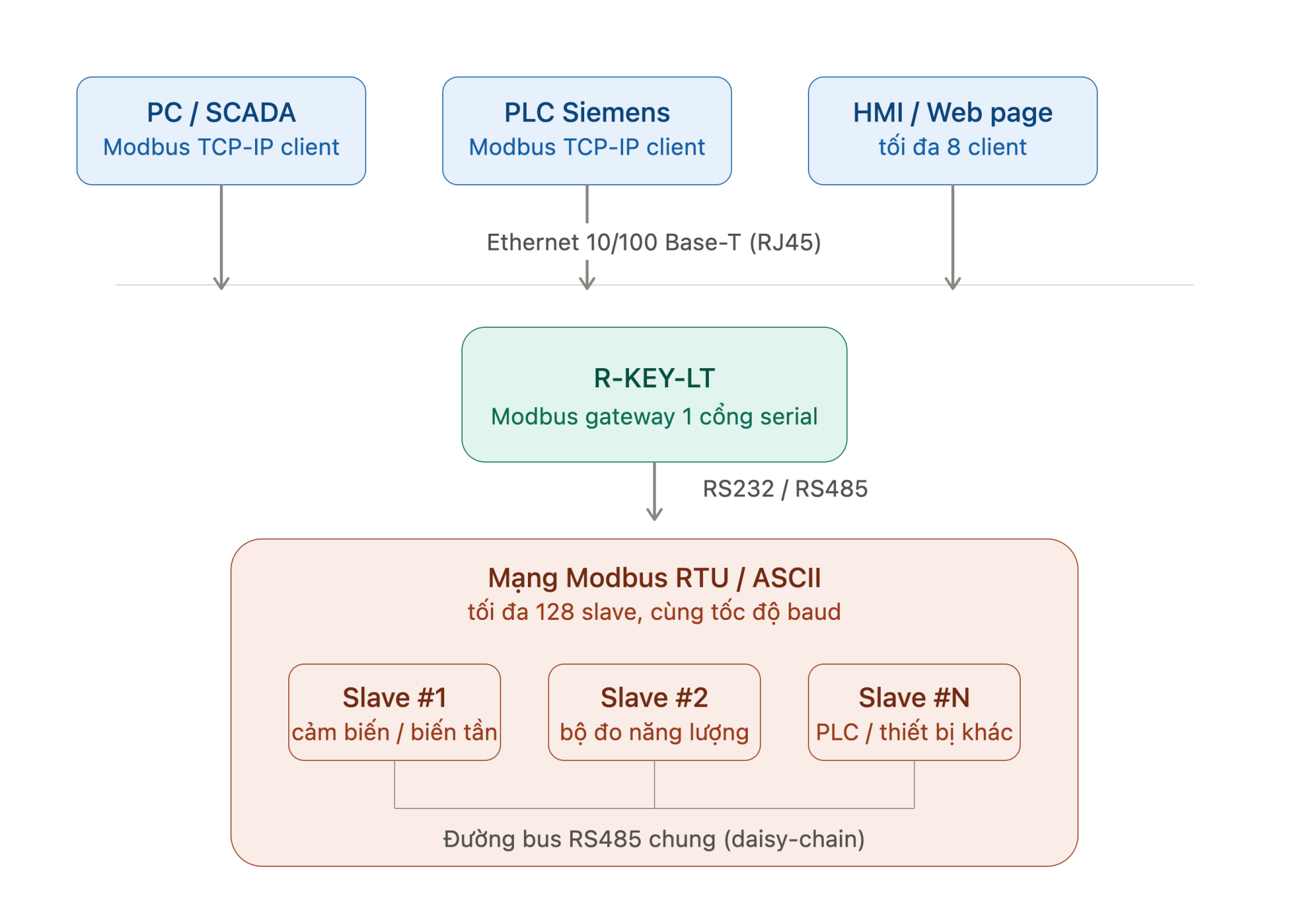

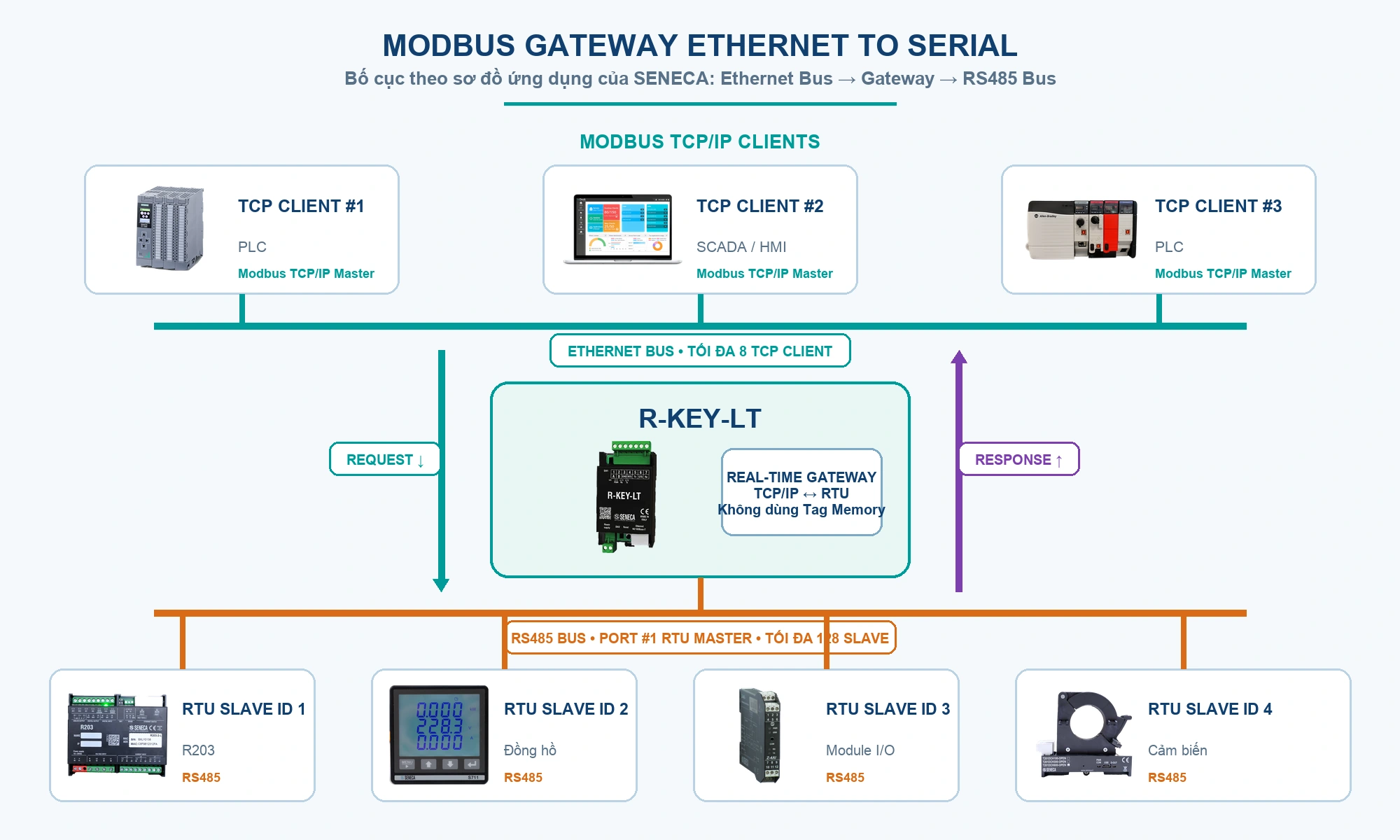

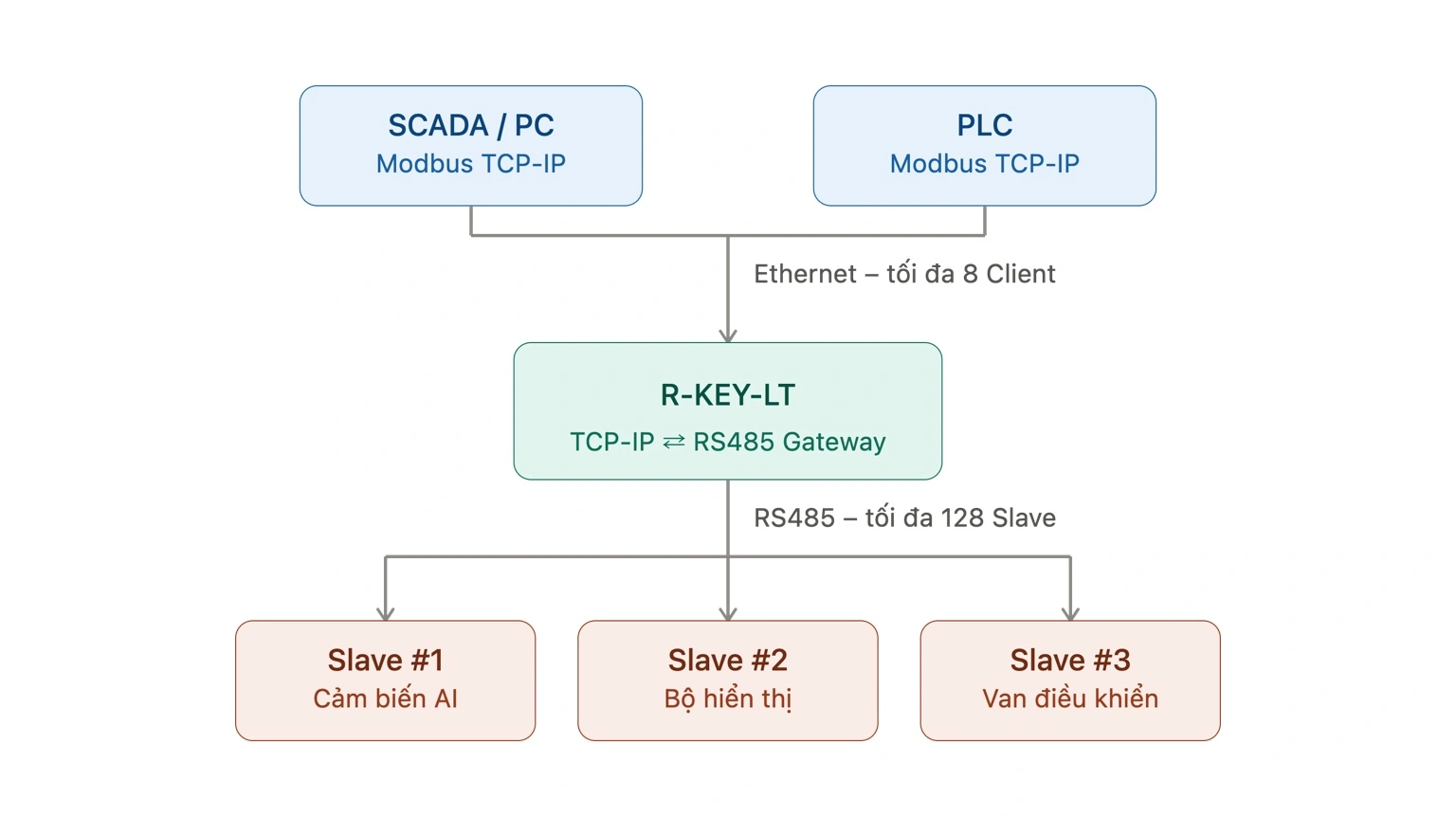

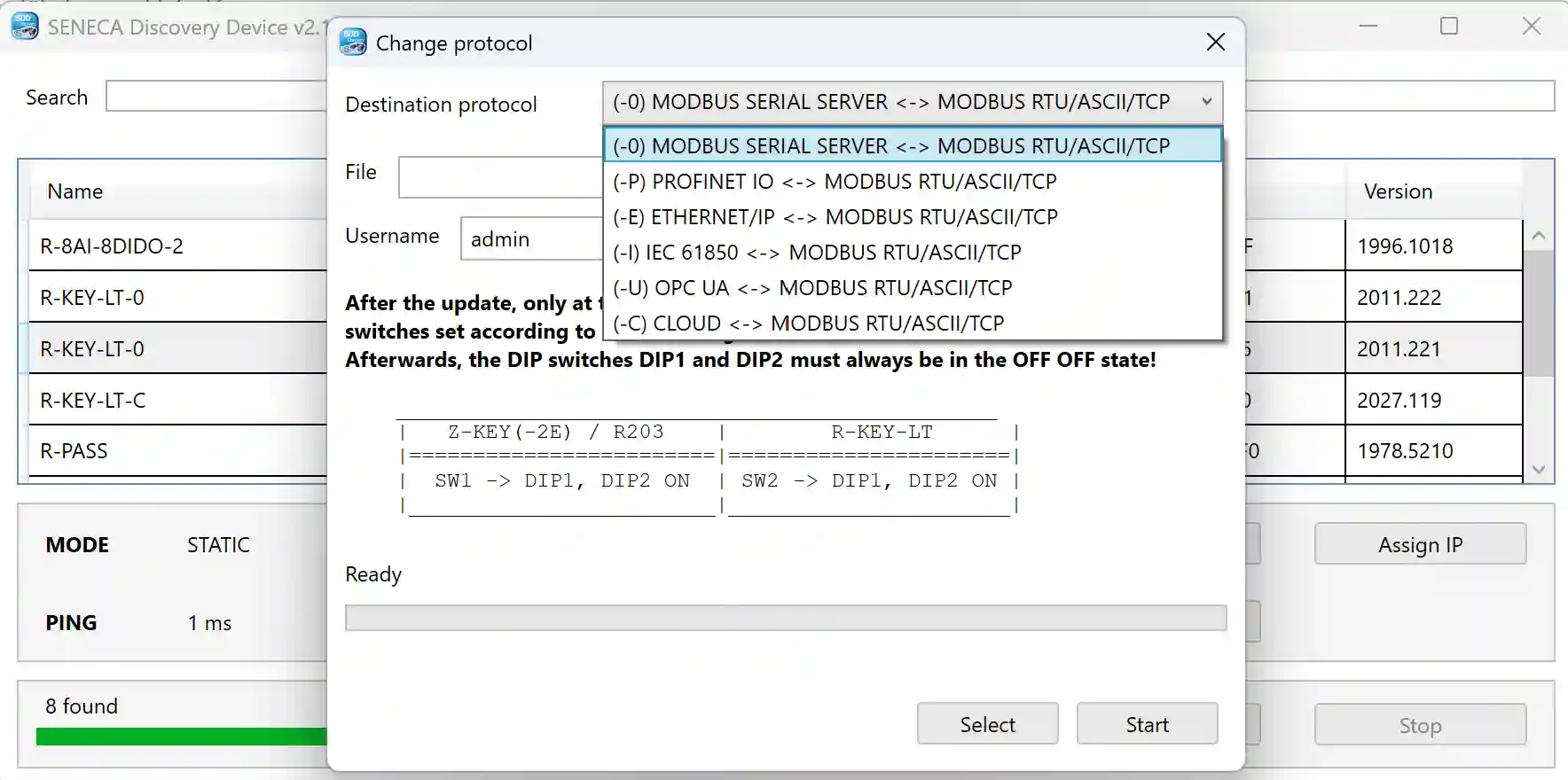

R-KEY-LT không chỉ chuyển đổi trực tiếp giữa Modbus RTU và Modbus TCP/IP. Tùy theo chế độ hoạt động được lựa chọn trên web server, thiết bị còn có thể chủ động đọc các thanh ghi Modbus, lưu dữ liệu vào vùng nhớ tag, làm Modbus Slave hoặc chuyển yêu cầu từ thiết bị RS485 sang thiết bị Modbus TCP.

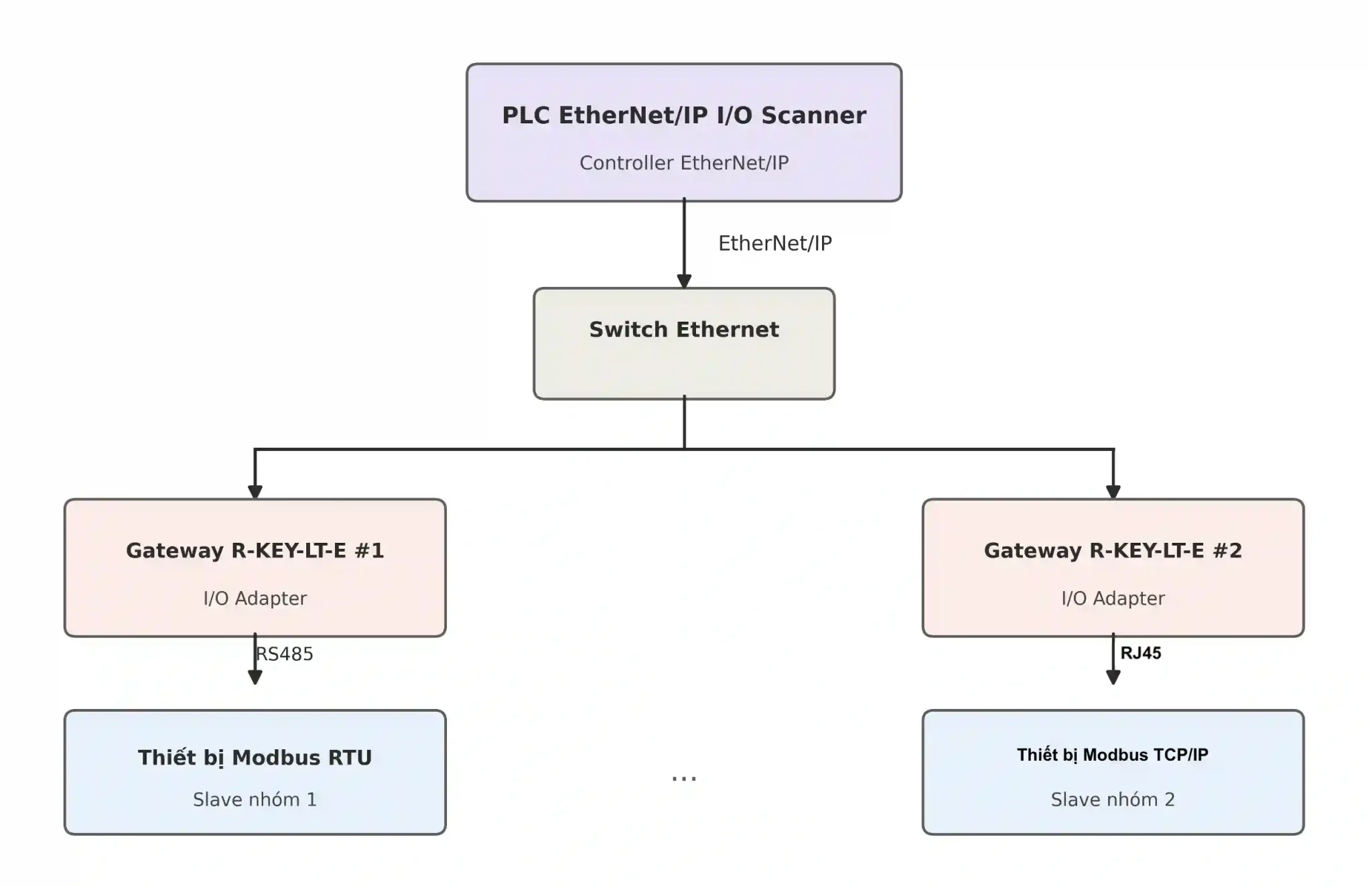

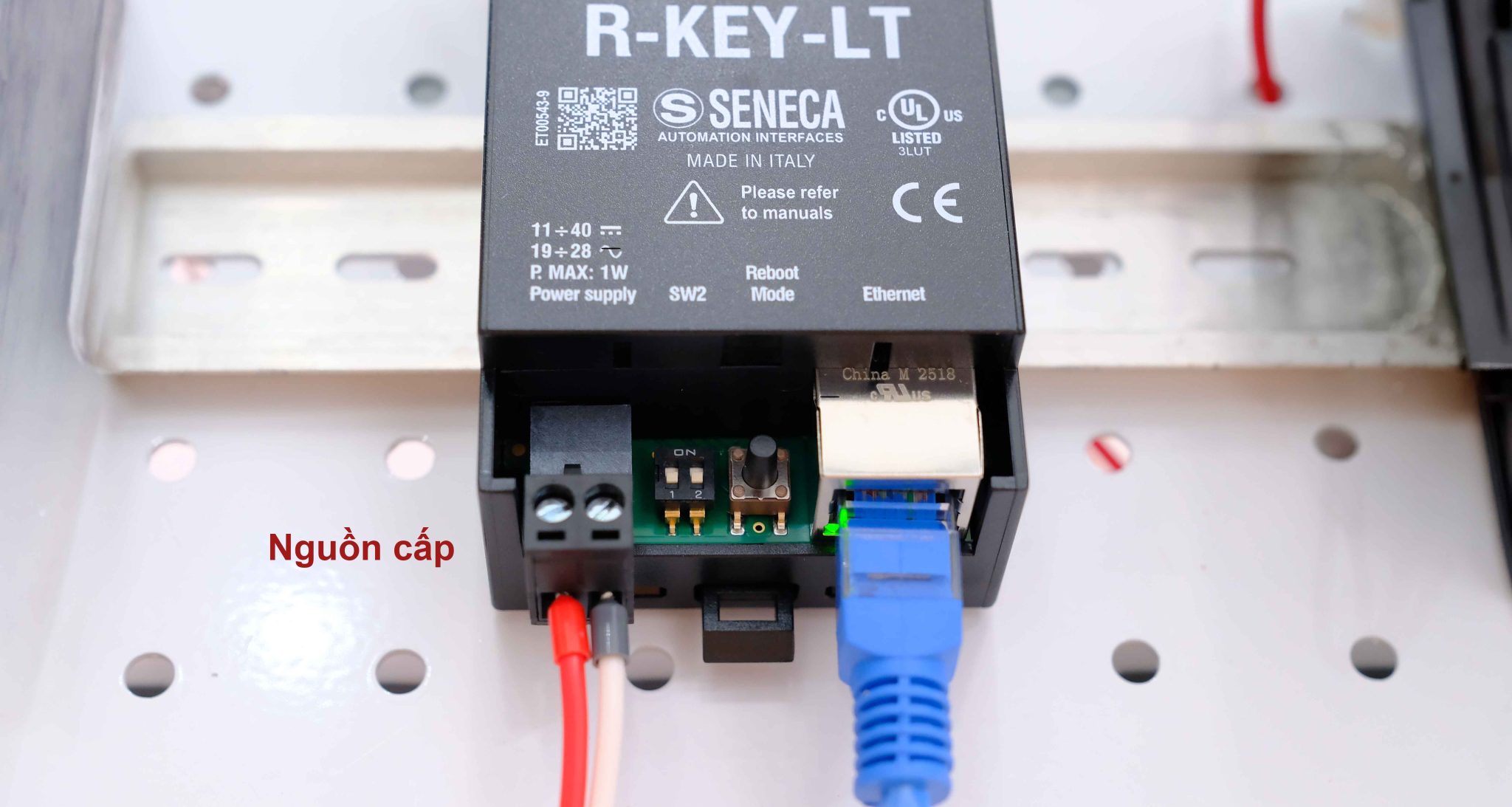

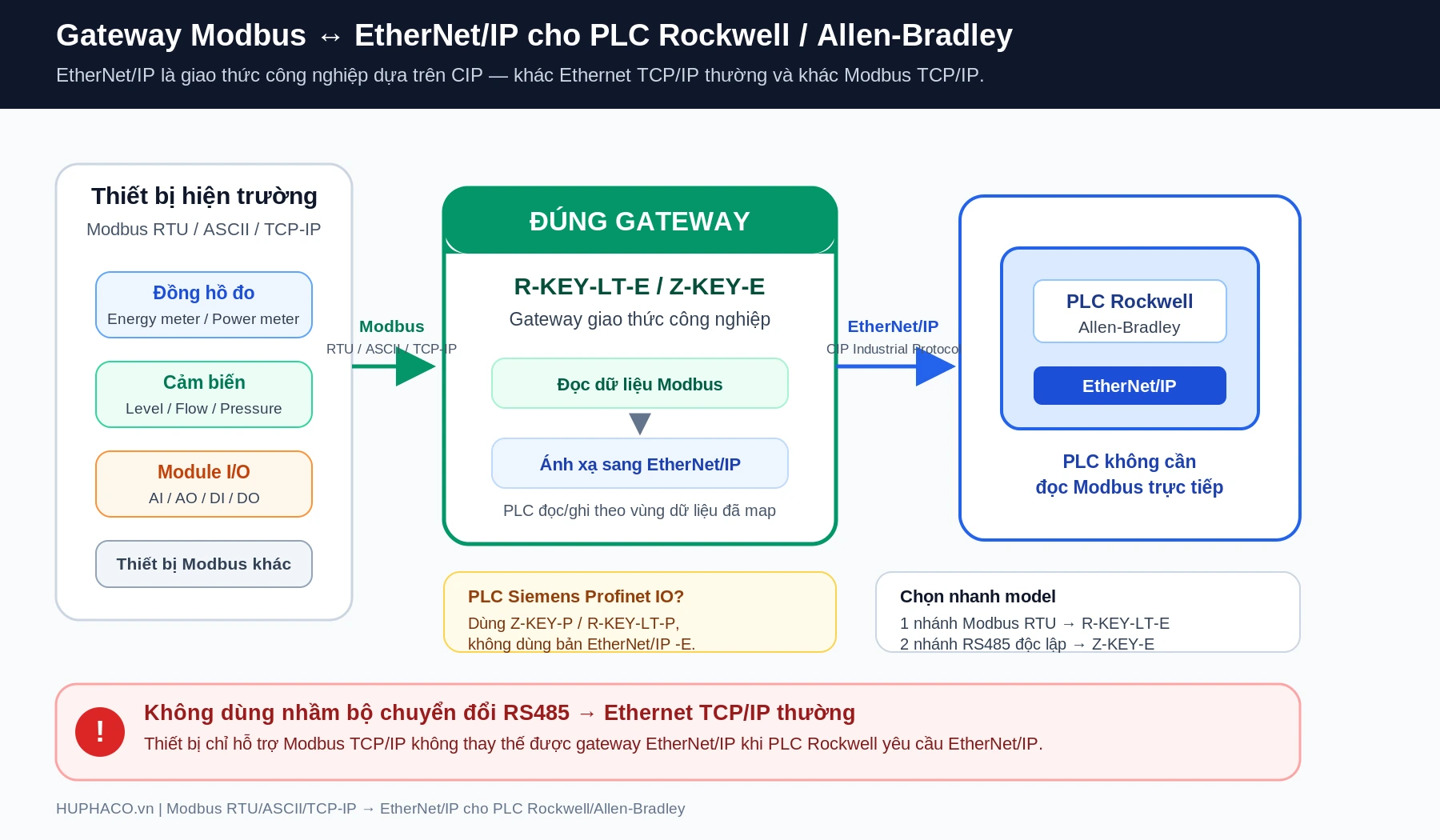

Bài viết này hướng dẫn cài đặt R-KEY-LT từ đấu nguồn, kết nối RS485, thiết lập địa chỉ IP đến truy cập web server và lựa chọn Working Mode phù hợp.

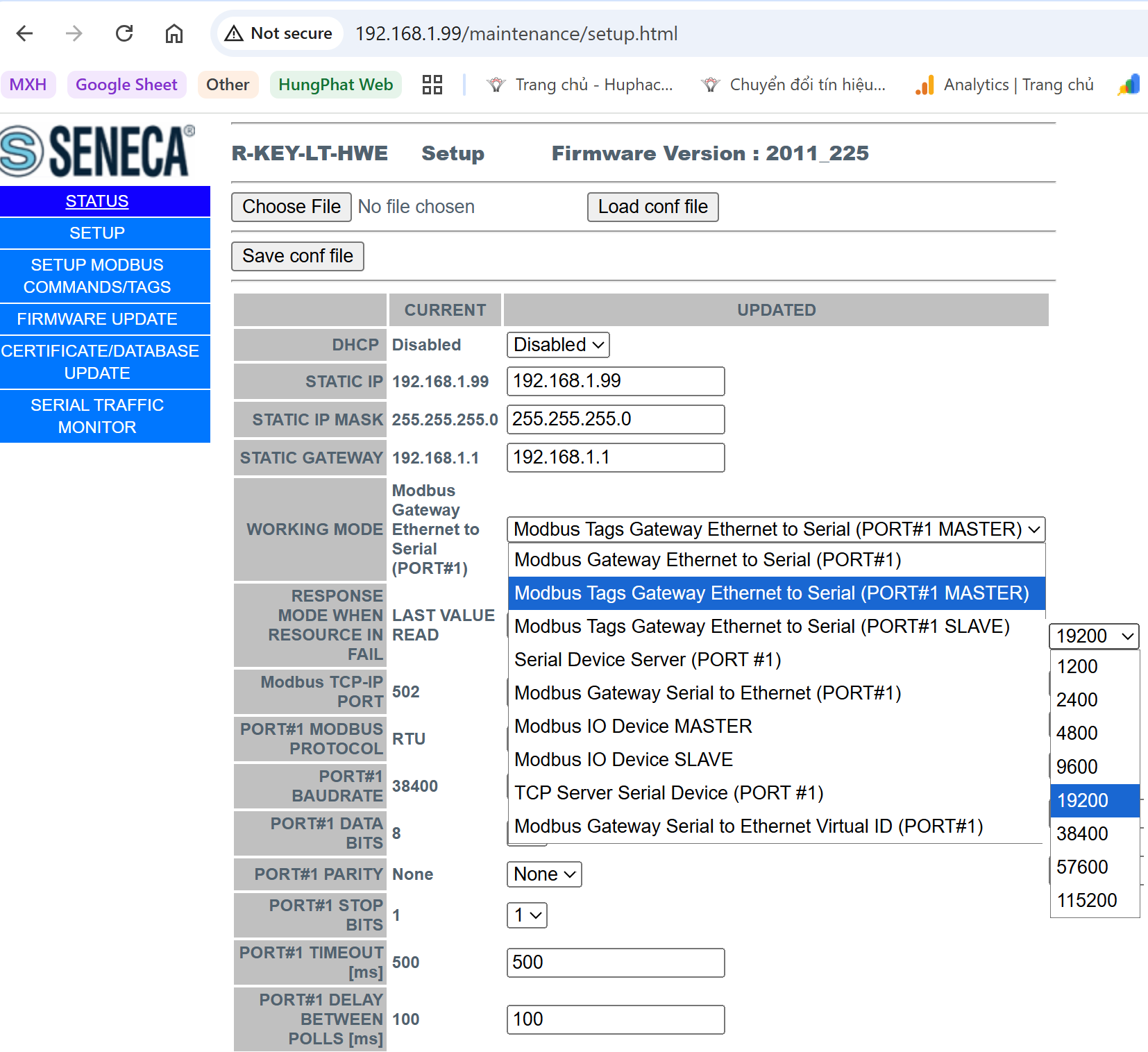

Lưu ý: R-KEY-LT có nhiều Working Mode khác nhau tùy phiên bản firmware. Bài viết này chỉ giúp người dùng nhận biết và lựa chọn chế độ phù hợp; phần chức năng và cách sử dụng từng chế độ được trình bày trong một bài chuyên sâu riêng.

Nội Dung Chính

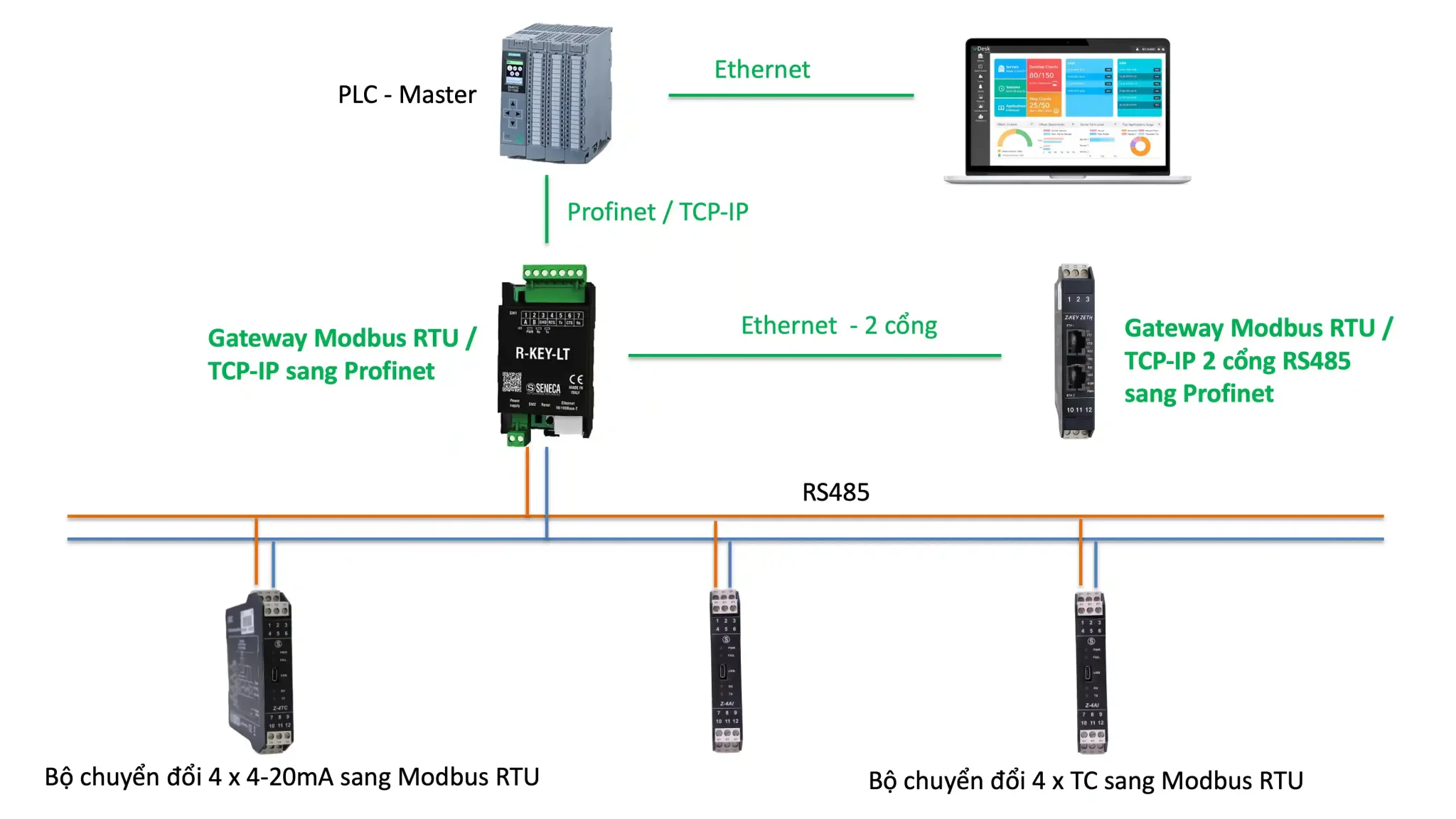

R-KEY-LT phù hợp với những hệ thống nào?

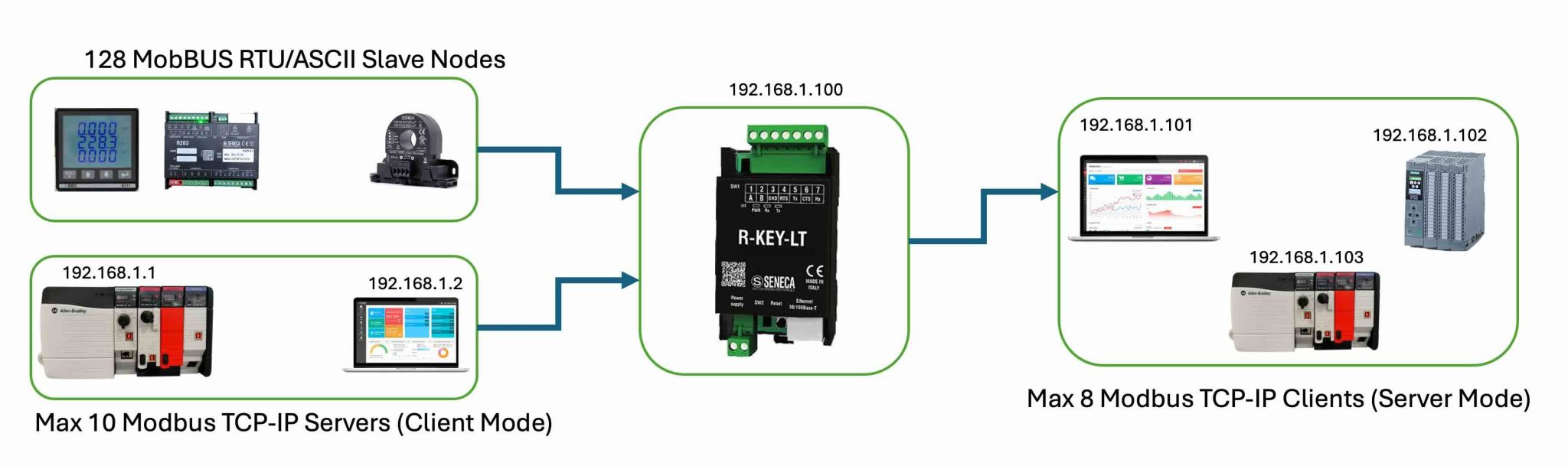

R-KEY-LT thường được sử dụng khi hệ thống có thiết bị hiện trường dùng Modbus RTU qua RS485 nhưng PLC, SCADA hoặc máy tính chỉ có Ethernet hoặc ngược lại.

Một số trường hợp phổ biến:

PLC hoặc SCADA Modbus TCP cần đọc đồng hồ điện RS485.
Máy tính cần đọc bộ chuyển đổi tín hiệu Modbus RTU qua mạng LAN.
Cần gom dữ liệu từ nhiều Modbus RTU Slave về một địa chỉ IP.
PLC chỉ có RS485 nhưng cần đọc thiết bị Modbus TCP.
Cần R-KEY-LT chủ động đọc đúng các thanh ghi cần thiết thay vì để PLC polling liên tục.
Cần tạo vùng dữ liệu trung gian để nhiều thiết bị khác cùng truy cập.
Cần giữ lại giá trị cuối khi một thiết bị Modbus tạm thời mất kết nối.

Bài viết này tập trung vào cách cài đặt. Thông số, ứng dụng, khả năng xử lý dữ liệu và cách phân biệt R-KEY-LT với converter RS485–Ethernet phổ thông được trình bày tại bài:

Bộ chuyển đổi RS485 sang Ethernet Modbus TCP R-KEY-LT⁠

Chuẩn bị trước khi cài đặt

Trước khi bắt đầu, cần chuẩn bị:

Một bộ R-KEY-LT.
Nguồn 24 VDC hoặc nguồn phù hợp với dải cấp nguồn của thiết bị.
Cáp Ethernet RJ45.
Dây tín hiệu RS485.
Máy tính dùng để truy cập web server.
Thiết bị Modbus RTU hoặc Modbus TCP cần kết nối.
Tài liệu địa chỉ thanh ghi của thiết bị.
Phần mềm Modbus TCP Client hoặc Modbus RTU Master để kiểm tra.
Địa chỉ Slave ID, baud rate, parity và stop bit đang sử dụng.

Thông tin cần chuẩn bị trước khi kiểm tra dữ liệu Modbus

Slave ID hoặc Unit ID.
Function Code.
Địa chỉ thanh ghi.
Kiểu dữ liệu.
Byte order và word order.

Kết nối vật lý R-KEY-LT

Đấu nguồn cho R-KEY-LT

Dây nguồn và cổng Ethernet được bố trí bên dưới R-KEY-LT

R-KEY-LT sử dụng nguồn 10–40 VDC hoặc 19–28 VAC, đấu vào terminal 8 và 9 ở phía dưới thiết bị. Khi sử dụng nguồn DC, R-KEY-LT không phân biệt cực tính cho Âm – Dương.

Kết nối Ethernet cho R-KEY-LT

Cắm cáp kết nối vào cổng RJ45 của R-KEY-LT.

R-KEY-LT có thể được kết nối theo một trong các cách:

Kết nối trực tiếp với máy tính để cấu hình.
Kết nối vào switch mạng trong tủ điện.
Kết nối cùng mạng LAN với PLC.
Kết nối cùng mạng với máy tính SCADA.
Kết nối vào hệ thống Ethernet công nghiệp hiện có.

Khi cấu hình lần đầu IP mặc định của R-KEY-LT sẽ là 192.168.90.101.

Kết nối RS485 giữa R-KEY-LT và các thiết bị Modbus RTU

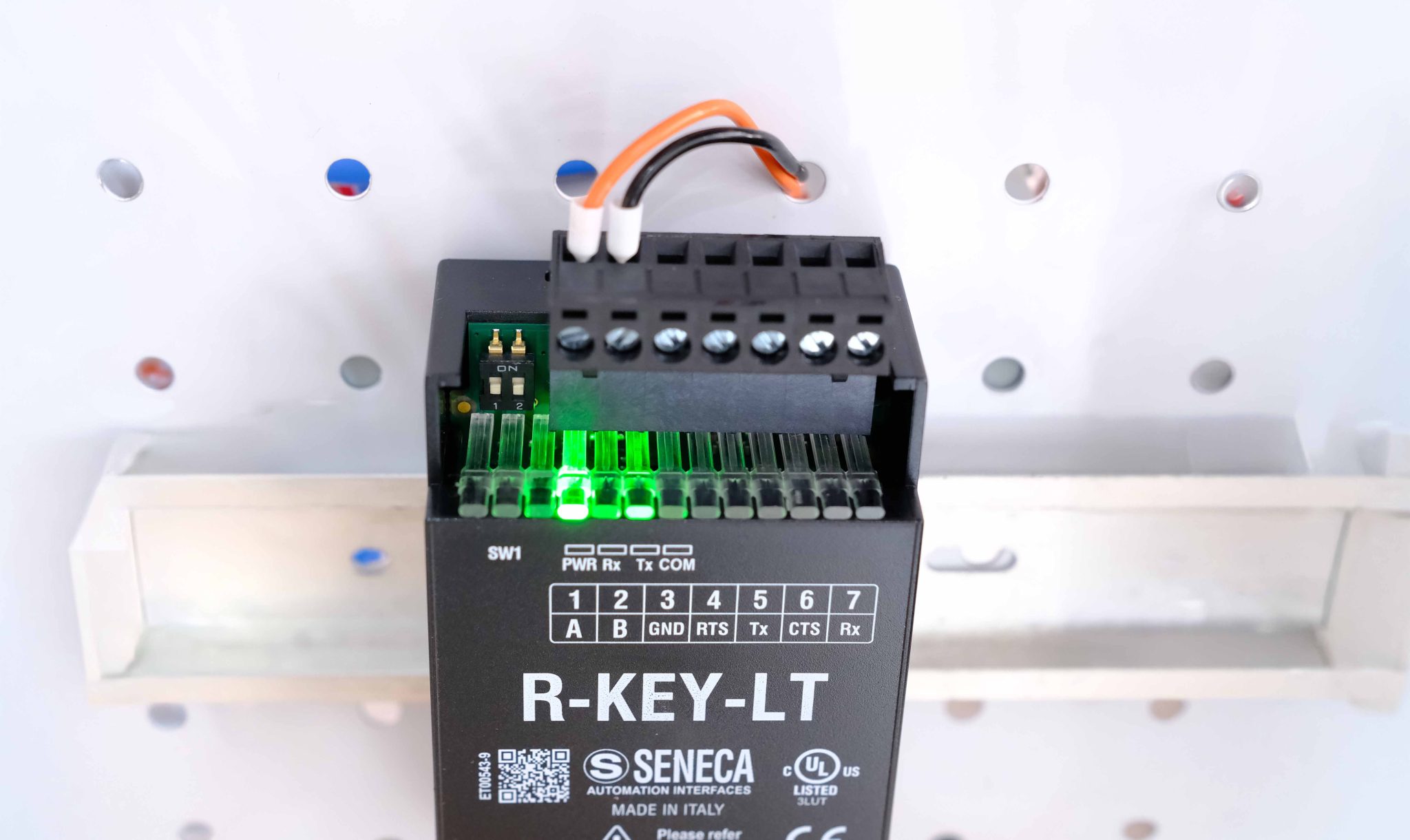

Kết nối RS485 với các thiết bị Modbus RTU qua 2 Terminal 1 - 2 nằm ở phía trên R-KEY-LT — Kết nối RS485 với các thiết bị Modbus RTU qua 2 Terminal 1 – 2 nằm ở phía trên R-KEY-LT

Trong ứng dụng RS485 2 dây, kết nối cơ bản như sau:

Chân A của R-KEY-LT nối với A của thiết bị Modbus RTU.
Chân B của R-KEY-LT nối với B của thiết bị Modbus RTU.
Có thể nối thêm GND tham chiếu khi cần thiết.

Một số hãng không sử dụng ký hiệu A/B mà dùng:

D+ và D−.
485+ và 485−.
Data+ và Data−.
Tx+ và Tx−.

Không nên mặc định rằng A luôn là cực dương và B luôn là cực âm. Nếu thiết bị không truyền thông dù các thông số đã đúng, có thể thử đảo A/B hoặc kiểm tra lại tài liệu của từng hãng.

Phần này chỉ mô tả kết nối tối thiểu để cài đặt gateway. Đối với tuyến dài, nhiều thiết bị hoặc môi trường có biến tần, cần xem thêm cách đi dây daisy chain, điện trở 120 Ω, nối shield và GND tham chiếu tại:

Hướng dẫn đấu dây RS485 chuẩn cho Modbus RTU

Bài chuyên sâu này đã phân tích riêng các vấn đề A/B, điện trở kết thúc, shield, topology và ảnh hưởng khi một thiết bị giữa tuyến bị lỗi.

⁠Hướng dẫn cài đặt R-KEY-LT – cấu hình ban đầu

Trước khi đặt IP cho R-KEY-LT, cần xác định lớp mạng hiện tại của máy tính.

Trên Windows:

Nhấn tổ hợp Windows + R.
Nhập cmd.
Nhấn Enter.
Nhập lệnh: ipconfig

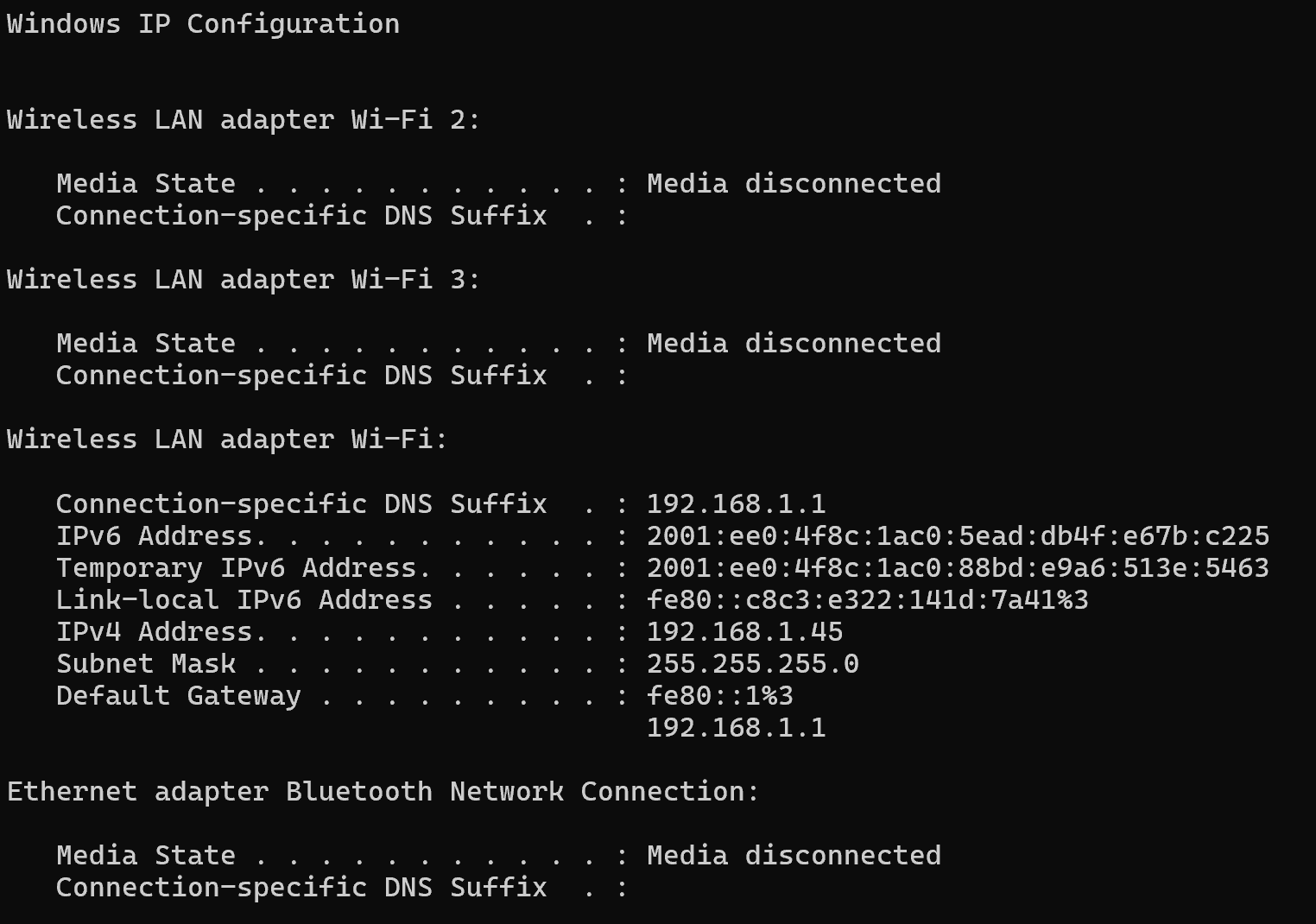

Kiểm tra địa chỉ IP của máy tính bằng lệnh IPCONFIG trong CMD

Kiểm tra ba thông số:
IPv4 Address: 192.168.1.45
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.1.1

Khi đó gateway cần đổi chung lớp mạng với máy tính nhưng khác IP. Vd: 192.168.1.99. Lưu ý, các IP không được trùng nhau. Với subnet mask 255.255.255.0, máy tính và R-KEY-LT thường phải có ba nhóm số đầu giống nhau và nhóm cuối khác nhau.

Thiết lập đổi địa chỉ IP mặc định cho R-KEY-LT

Trước tiên, cần tải phần mềm SENECA Discovery Device của Seneca để quét địa chỉ IP. Phần mềm này miễn phí có sẵn trên web của Seneca bằng cách:

Vào google gõ: SENECA Discovery Device.
Download phần mềm về máy tính.
Cài đặt và sử dụng.

Tải phần mềm Seneca Discovery Device ( SDD )

Cách đổi địa chỉ IP R-KEY-LT bằng SENECA Discovery Device

Kết nối R-KEY-LT và máy tính vào cùng mạng LAN.
Mở SENECA Discovery Device.
Chọn đúng card mạng tại mục Interface.
Nhấn Scan.
Đối chiếu model và địa chỉ MAC để chọn đúng R-KEY-LT.
Nhấn Stop.
Chọn thiết bị rồi nhấn Assign IP.
Nhập IP, subnet mask và gateway mới.
Nhấn OK và chờ thiết bị cập nhật.
Quét lại để xác nhận IP mới.

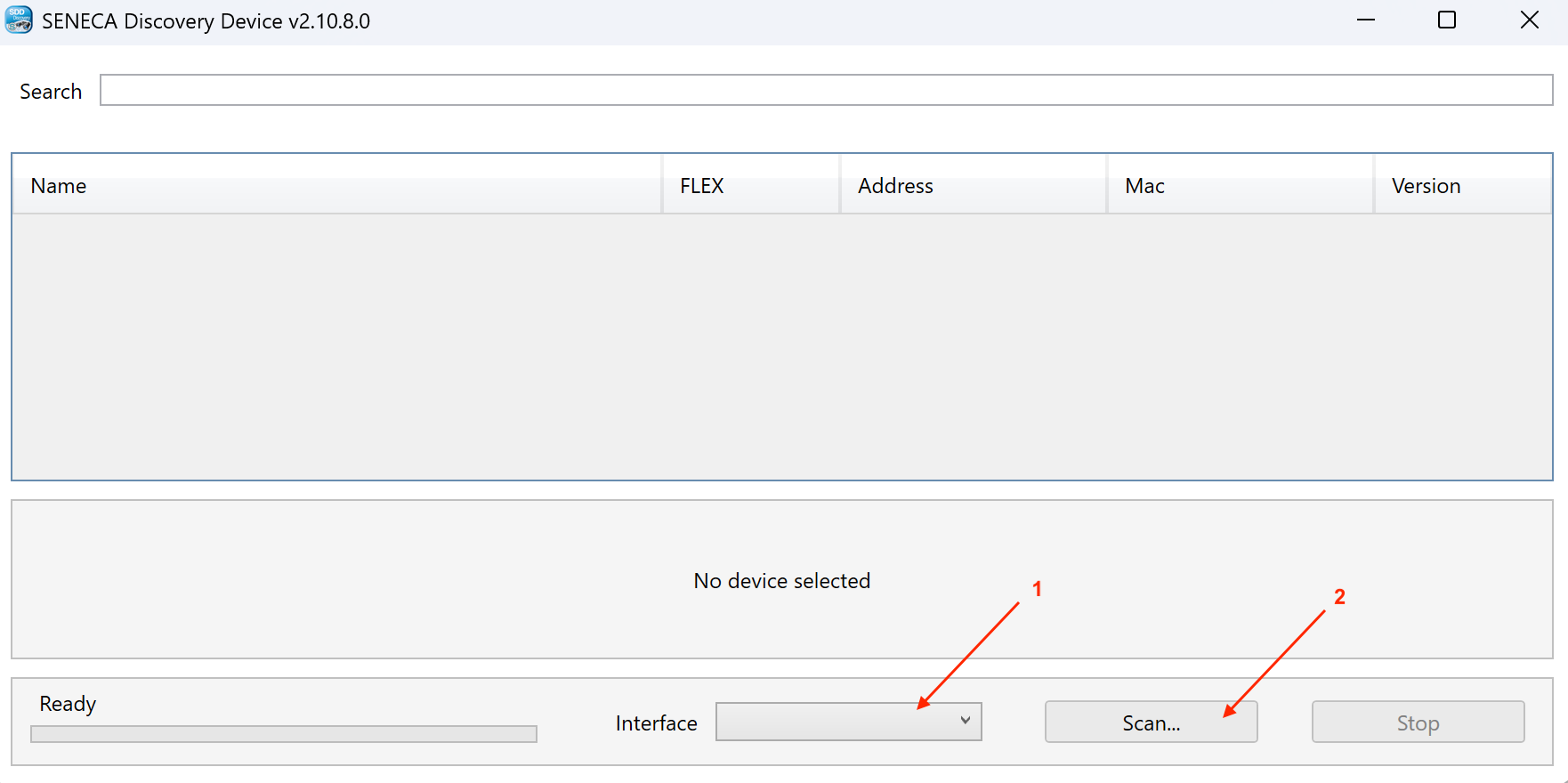

Mở phần mềm SDD của Seneca sau đó chọn Interface - Scan — Mở phần mềm SDD của Seneca sau đó chọn Interface – Scan

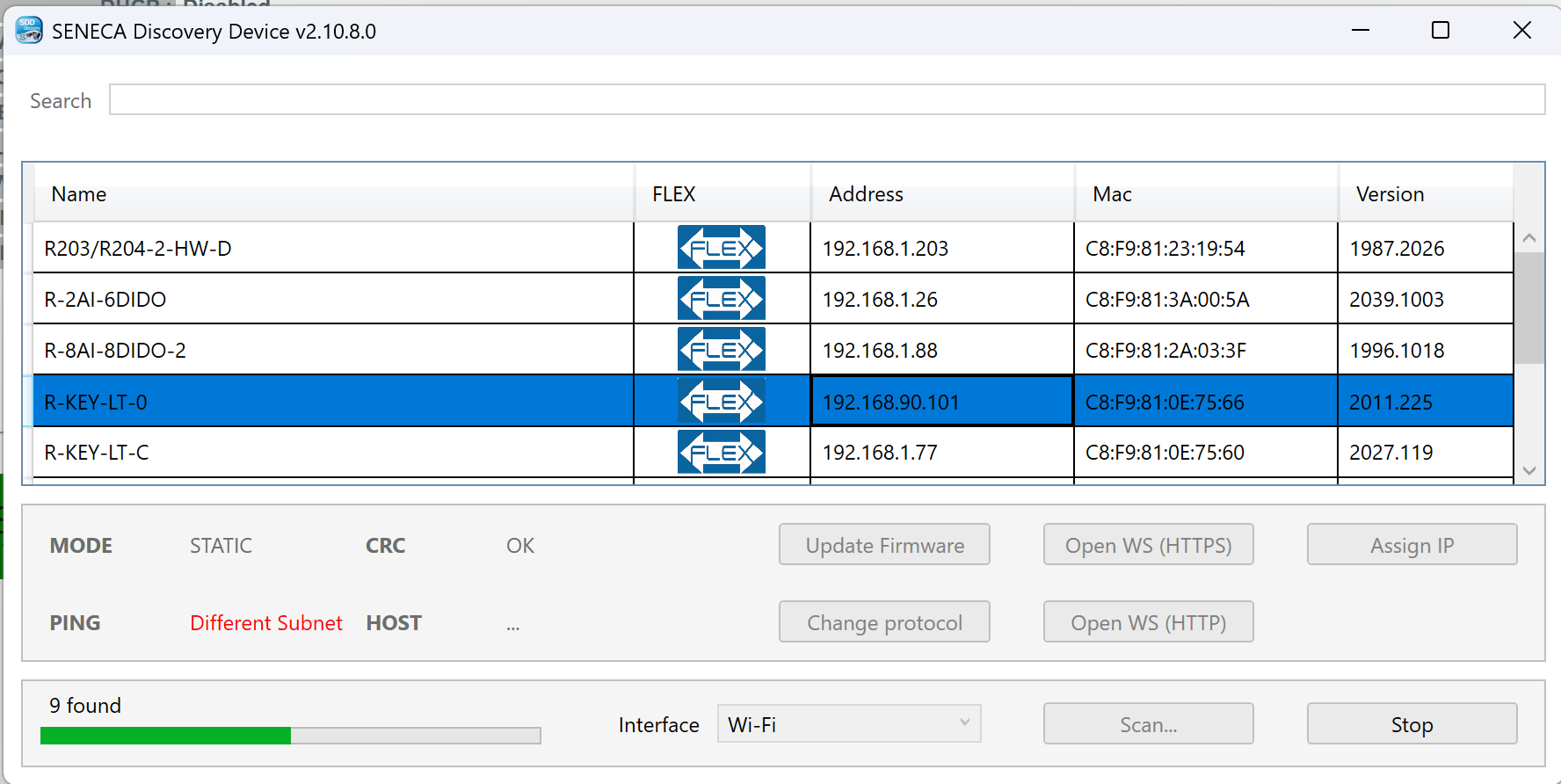

Các thiết bị của Seneca sẽ hiện thị tên và địa chỉ IP trên phẩn mềm SDD

Sau khi Scan sẽ ra tất cả các thiết bị của Seneca chung mạng. Chúng ta cần chọn đúng thiết bị R-KEY-LT. Mặc định ban đầu, R-KEY-LT có thể được truy cập tại địa chỉ 192.168.90.101. Trước khi cấu hình, nên dùng SENECA Discovery Device để xác định IP thực tế của thiết bị.

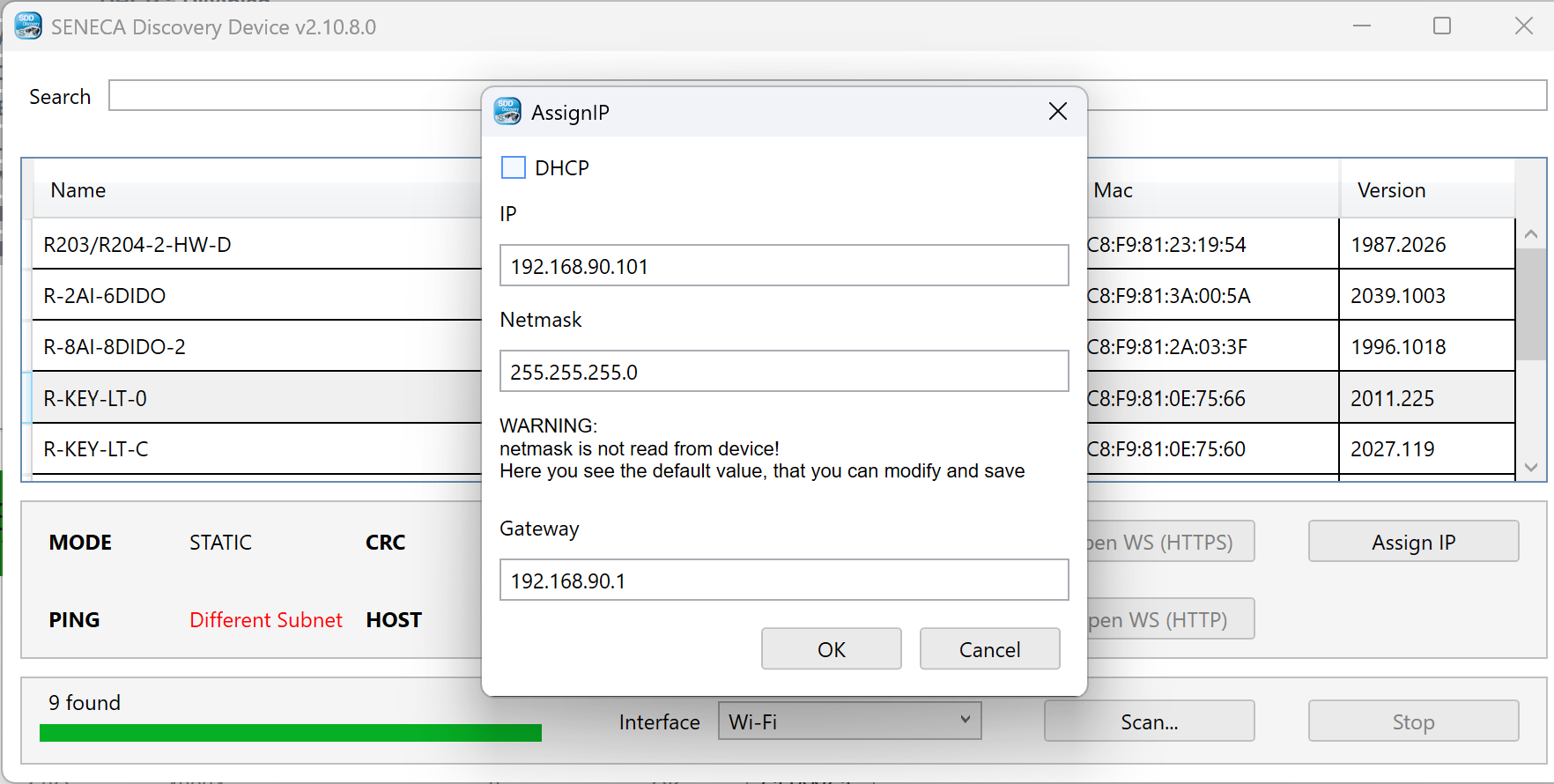

IP mặc định của R-KEY-LT khi quét lần đầu tiên

Bảng Assign IP xuất hiện. Lúc này, chúng ta sẽ đổi IP và gateway như sau:

IP 192.168.90.101 được đổi thành 192.168.1.99. Số cuối phải được chọn theo quy hoạch mạng và không trùng với thiết bị khác
Gateway 192.168.90.1 thành 192.168.1.1
Sau đó chọn OK và chờ đợi quá trình đổi IP cho R-KEY-LT hoàn tất.

Đổi IP cho R-KEY-LT cho cùng lớp mạng với máy tính

Sau khi đổi IP hoàn tất chúng ta sẽ Scan lại để kiểm tra xem IP của R-KEY-LT đã thay đổi hay chưa.

Nếu chưa: đổi IP thất bại
Nếu IP đã thay đổi, quá trình gán IP thành công

Scan R-KEY-LT lại trên SDD sau khi đổi IP mới

Sau khi IP thay đổi thành công trên SDD sẽ xuất hiện IP mới vừa cập nhật. Chúng ta sẽ dễ dàng kết nối vào web server của thiết bị bằng cách chọn Stop. Sau đó chọn vào mục Open WS (HTTP) hoặc Open WS (HTTPS).

Có thể thử Open WS (HTTP) trước. Nếu firmware đang bật HTTPS hoặc trình duyệt chuyển hướng sang kết nối bảo mật, sử dụng Open WS (HTTPS). Khi truy cập HTTPS, trình duyệt có thể cảnh báo chứng chỉ nội bộ; người dùng cần xác nhận tiếp tục truy cập nếu đúng địa chỉ IP của R-KEY-LT.

Trình duyệt web HTTPS yêu cầu xác nhận trước khi truy cập web server

Tới đây một số trường hợp chọn cả http và https đều không vào được web server, có thể do các nguyên nhân sau:

Máy tính khác lớp mạng với R-KEY-LT
Web server của thiết bị đang bị treo. Lúc này cần reboot hoặc tắt nguồn mở lại để web server được khởi động lại.
Một số trường hợp trình duyệt web có tường lửa chặn hoặc bảo mật máy tính làm cho không thể truy cập vào web server của thiết bị.
Trùng địa chỉ IP.
Chọn nhầm card mạng trong SDD.
Máy tính đồng thời dùng LAN và Wi-Fi trên hai lớp mạng khác nhau.
Proxy/VPN đang hoạt động.
Trình duyệt cache hoặc tự chuyển HTTP sang HTTPS.
Thiết bị chưa khởi động xong sau khi đổi IP.

Khi trang đăng nhập xuất hiện, nhập tên đăng nhập và mật khẩu mặc định:

User: admin

Pass: admin

Sau khi đăng nhập thành công thì giao diện chính ban đầu là các thông tin về cấu hình IP address, Mask, gateway address, địa chỉ MAC và chức năng cấu hình đang làm việc.

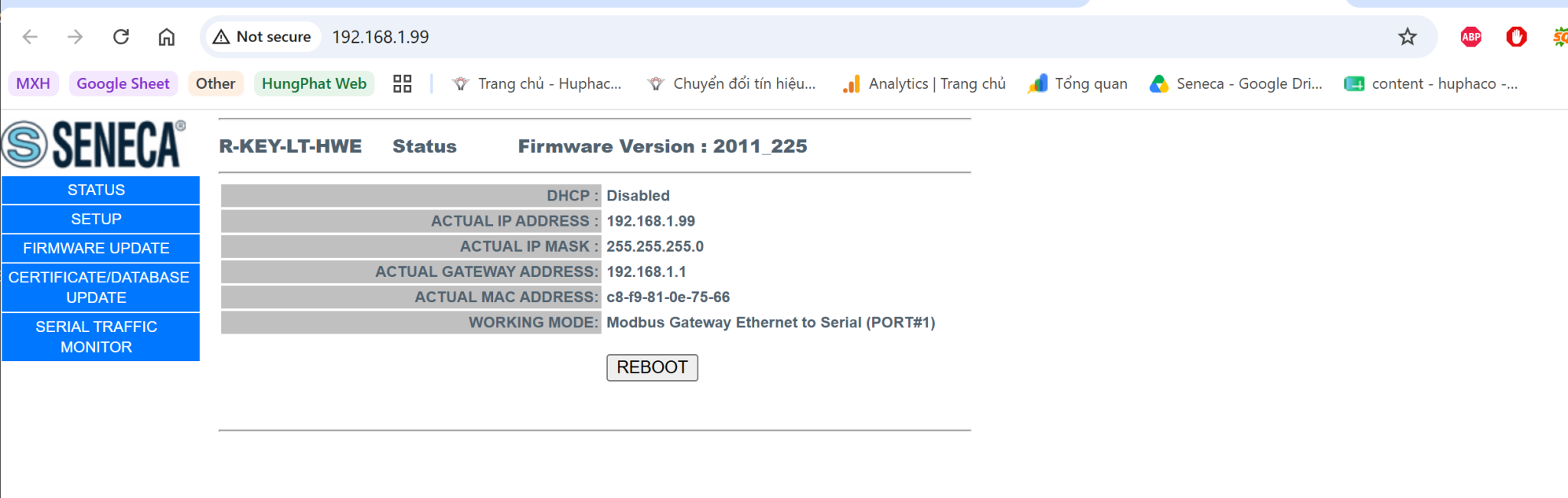

Giao diện Status R-KEY-LT sau khi đăng nhập

Tại web server, muốn cấu hình chúng ta cần chọn vào SETUP.

Các trường hiển thị trong trang Setup thay đổi tùy Working Mode. Những thông số thường gặp gồm:

DHCP.
Static IP.
Subnet Mask.
Gateway.
Working Mode.
Modbus TCP port.
Giao thức RTU hoặc ASCII.
Baud rate.
Data bits.
Parity.
Stop bits.
Timeout.
Delay between polls.
Writing retries.
Số thanh ghi tối đa mỗi lần đọc.

Tại đây chúng ta sẽ thấy tất cả các tham số mặc định của nhà sản xuất.

Các chế độ cài đặt có trên R-KEY-LT

Tùy phiên bản firmware, danh sách Working Mode có thể bao gồm:

Modbus Gateway Ethernet to Serial.
Modbus Tags Gateway Ethernet to Serial – Master.
Modbus Tags Gateway Ethernet to Serial – Slave.
Serial Device Server.
Modbus Gateway Serial to Ethernet.
Modbus IO Device Master.
Modbus IO Device Slave.
TCP Server Serial Device.
Modbus Gateway Serial to Ethernet Virtual ID.

Không nên chọn chế độ chỉ dựa vào tên “RS485 sang Ethernet”. Cần xác định ai là thiết bị gửi request và ai là thiết bị trả lời.

Bảng dưới đây giúp chọn nhanh các chế độ R-KEY-LT:

Bảng chọn nhanh chế độ hoạt động của R-KEY-LT

Nhu cầu thực tế	Thiết bị chủ động gửi lệnh	Chế độ nên chọn	R-KEY-LT làm gì?
PLC hoặc SCADA Modbus TCP cần đọc/ghi thiết bị Modbus RTU qua RS485	PLC/SCADA phía Ethernet	Modbus Gateway Ethernet to Serial – Port #1	Chuyển trực tiếp request Modbus TCP xuống Modbus RTU và trả response ngược lại
Muốn R-KEY-LT tự đọc/ghi các thanh ghi Modbus và lưu dữ liệu theo danh sách tag	R-KEY-LT	Modbus Tags Gateway Ethernet to Serial – Master	Chủ động polling thiết bị, lưu dữ liệu vào vùng tag để PLC/SCADA truy cập
Thiết bị Modbus Master cần đọc/ghi vùng tag do R-KEY-LT cung cấp.	PLC phía RS485	Modbus Tags Gateway Ethernet to Serial – Slave	R-KEY-LT hoạt động như Modbus RTU Slave và cung cấp vùng dữ liệu tag
PLC hoặc thiết bị Modbus RTU Master cần truy cập Modbus TCP Server	PLC phía RS485	Modbus Gateway Serial to Ethernet – Port #1	Chuyển request Modbus RTU sang Modbus TCP và định tuyến đến server tương ứng
Muốn R-KEY-LT tự đọc/ghi nhiều thiết bị Modbus RTU/TCP và gom dữ liệu vào một vùng nhớ chung	R-KEY-LT	Modbus IO Device Master	Thực hiện các lệnh Read/Write và ánh xạ dữ liệu vào Read Memory/Write Memory
Cần một vùng nhớ Modbus trung gian để các Master ở phía Ethernet và serial trao đổi dữ liệu.	PLC hoặc Master bên ngoài	Modbus IO Device Slave	R-KEY-LT làm bộ nhớ/hộp thư Modbus, không tự polling thiết bị khác
Phần mềm chỉ hỗ trợ cổng COM, nhưng thiết bị RS232/RS485 nằm xa qua mạng LAN	Phần mềm dùng COM ảo	Serial Device Server – Port #1	Tạo đường truyền COM ảo qua Ethernet, truyền dữ liệu serial trong suốt
Phần mềm hỗ trợ TCP Client và cần truyền dữ liệu serial thô qua Ethernet	Phần mềm TCP Client	TCP Server Serial Device – Port #1	Mở TCP socket và truyền byte dữ liệu trực tiếp giữa TCP và cổng serial
PLC Modbus RTU cần truy cập nhiều Modbus TCP Server có cùng Unit ID hoặc cần ánh xạ Slave ID ảo sang từng IP.	PLC phía RS485	Modbus Gateway Serial to Ethernet Virtual ID – Port #1	Ánh xạ Slave ID ảo sang đúng IP và Unit ID thật của từng server

Cách chọn nhanh Working Mode cho R-KEY-LT

Chế độ chuyển đổi Modbus RTU sang TCP-IP | Một trong 9 chế độ làm việc của R-KEY-LT

Để chọn đúng Working Mode, hãy xác định bên nào chủ động gửi request, dữ liệu cần được chuyển trực tiếp hay lưu vào bộ nhớ, và phần mềm phía Ethernet sử dụng Modbus TCP, COM ảo hay raw TCP.

Sau khi hoàn tất cài đặt cần kiểm tra gì?

R-KEY-LT đã có IP cùng lớp mạng.
Không trùng IP với thiết bị khác.
Truy cập được web server.
Working Mode đúng với chiều request.
Baud rate, parity và stop bit đúng.
PLC hoặc phần mềm kết nối đúng IP và port.
Serial Traffic Monitor có request và response.
Đã nhấn Apply và chờ thiết bị cập nhật.
Slave ID/Unit ID đúng.

Sau khi hoàn tất đấu nối và cấu hình IP, xem tiếp 9 chế độ hoạt động của R-KEY-LT: chức năng, cách chọn và ứng dụng để cài đúng Working Mode cho hệ thống.

Câu hỏi thường gặp về R-KEY-LT

1. Địa chỉ IP mặc định của R-KEY-LT là gì?

IP mặc định là 192.168.90.101, gateway 192.168.90.1. Khi cấu hình lần đầu, nên dùng phần mềm SENECA Discovery Device (SDD) để quét đúng IP thực tế của thiết bị, sau đó đổi về cùng lớp mạng với máy tính (ví dụ 192.168.1.99) nhưng không được trùng IP với thiết bị khác.

2.Đổi IP xong nhưng không truy cập được web server thì xử lý thế nào?

Kiểm tra lần lượt: máy tính và R-KEY-LT phải cùng lớp mạng, không trùng IP, chọn đúng card mạng trong SDD, tắt Wi-Fi nếu đang chạy song song hai lớp mạng, tắt Proxy/VPN. Nếu vẫn không vào, thử reboot hoặc tắt nguồn mở lại để web server khởi động lại, và thử luân phiên Open WS (HTTP) và Open WS (HTTPS).

3. R-KEY-LT có đọc được Modbus RTU không?

Có. R-KEY-LT là gateway chuyển đổi Modbus RTU/ASCII qua RS485 sang Modbus TCP/IP và ngược lại. Tùy Working Mode, thiết bị có thể chuyển request trực tiếp hoặc chủ động polling các thanh ghi Modbus rồi lưu vào vùng tag để PLC/SCADA truy cập. R-KEY-LT không hỗ trợ Profinet hay Ethernet/IP.

4. R-KEY-LT dùng được với PLC Siemens, Rockwell hoặc SCADA không?

Được, miễn là phía Ethernet giao tiếp bằng Modbus TCP/IP. PLC hoặc SCADA đóng vai trò Master gửi request Modbus TCP, R-KEY-LT chuyển xuống Modbus RTU cho thiết bị RS485 và trả dữ liệu về. Cần chọn đúng Working Mode theo chiều gửi request.

5. Đấu A/B của RS485 mà thiết bị không truyền thông thì làm sao?

Không nên mặc định A luôn là cực dương. Mỗi hãng ký hiệu khác nhau (D+/D−, 485+/485−, Data+/Data−, Tx+/Tx−). Nếu các thông số baud rate, parity, stop bit đã đúng mà vẫn không có dữ liệu, hãy thử đảo hai dây A/B hoặc đối chiếu lại tài liệu của từng hãng.

Tư vấn chọn cấu hình R-KEY-LT cho hệ thống của bạn

Nếu cần đưa thiết bị Modbus RTU/RS485 lên mạng Ethernet Modbus TCP cho PLC hoặc SCADA, HUPHACO có thể hỗ trợ kiểm tra sơ đồ đấu nối, xác định đúng Working Mode và đề xuất cấu hình phù hợp với hệ thống đang có. Liên hệ HUPHACO để được tư vấn theo loại PLC, tín hiệu và yêu cầu truyền thông thực tế.

Chịu trách nhiệm nội dung

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi: 0937.27.55.66

Mail: sales@huphaco.vn

Kiến Thức Tự Động Hóa

Hướng Dẫn Đấu Dây RS485 Chuẩn Cho Modbus RTU | A/B, 120Ω, Shield

Đã đăng trên 13/07/202622/07/2026 bởi Nguyễn Minh Hòa

13
Th7

Trong tủ điện có nhiều thiết bị Modbus RTU như bộ chuyển đổi tín hiệu, đồng hồ hiển thị, cảm biến mức, đấu sai dây RS485 không làm cháy thiết bị ngay như đấu sai nguồn, nhưng khiến PLC đọc dữ liệu lúc được lúc mất, mất kết nối khi biến tần chạy, hoặc chỉ đọc được thiết bị đầu tiên trên bus. Bài viết hướng dẫn cách đấu dây RS485 chuẩn cho Modbus RTU: cách nối A/B, vị trí điện trở kết thúc 120Ω, cách xử lý shield chống nhiễu và các lỗi thường gặp khiến PLC hoặc SCADA không đọc được thiết bị Modbus RTU trong tủ điện công nghiệp.

Nội Dung Chính

RS485 dùng mấy dây khi truyền Modbus RTU?

Modbus RTU trong thực tế đa số chạy trên RS485 2 dây, chế độ bán song công (half-duplex): tại một thời điểm chỉ có một thiết bị được truyền, các thiết bị còn lại ở trạng thái nhận. Cách đấu này tiết kiệm dây, cho phép ghép nhiều thiết bị trên cùng một tuyến và là chuẩn phổ biến nhất cho các bộ chuyển đổi tín hiệu, đồng hồ hiển thị, cảm biến Modbus RTU đang dùng trong tủ điện công nghiệp tại Việt Nam.

A/B, D+/D-, 485+/485- có luôn giống nhau không?

Đây là điểm gây nhầm lẫn nhiều nhất khi đấu dây RS485. Tùy hãng sản xuất, cùng một tín hiệu có thể được ký hiệu khác nhau: A/B, D+/D-, 485+/485-, Data+/Data-, Tx+/Tx-. Không phải lúc nào A cũng tương ứng với cực dương và B tương ứng với cực âm theo mọi hãng. Nguyên tắc thực tế: đấu cùng cực truyền thông giữa các thiết bị trước (A-A, B-B hoặc theo ký hiệu tương ứng), nếu sau khi đấu mà PLC không đọc được dữ liệu, có thể thử đảo ngược một cặp dây tại một đầu để kiểm tra, vì cách ký hiệu giữa các hãng đôi khi không thống nhất.

Có cần nối GND chung giữa các thiết bị không?

Nếu các thiết bị trong cùng tủ điện, dùng chung một nguồn cấp thì thường không bắt buộc nối thêm dây GND riêng cho RS485. Nhưng nếu các thiết bị đặt ở vị trí xa nhau, dùng nguồn cấp khác nhau, nên kéo thêm một dây GND/COM chung để tránh lệch điện áp tham chiếu (common mode) giữa các thiết bị — đây cũng là nguyên nhân phổ biến gây lỗi truyền thông không ổn định khi hệ thống lớn.

Sơ đồ đấu dây RS485 chuẩn cho Modbus RTU

Sơ đồ đấu dây RS485 dạng daisy chain với thiết bị thật: PLC S7-1500 làm Master, nối tiếp A-A, B-B đến các Slave, điện trở 120Ω ở hai đầu bus.

Cách đấu chuẩn cho một tuyến RS485 nhiều thiết bị là đấu nối tiếp dạng chuỗi (daisy chain): dây A của Master nối vào A của Slave 1, A của Slave 1 nối tiếp sang A của Slave 2, lần lượt cho đến thiết bị cuối cùng trên bus. Dây B đấu tương tự. Toàn bộ thiết bị nằm trên cùng một đường bus chính, không có nhánh rẽ.

Vì sao không nên đấu hình sao?

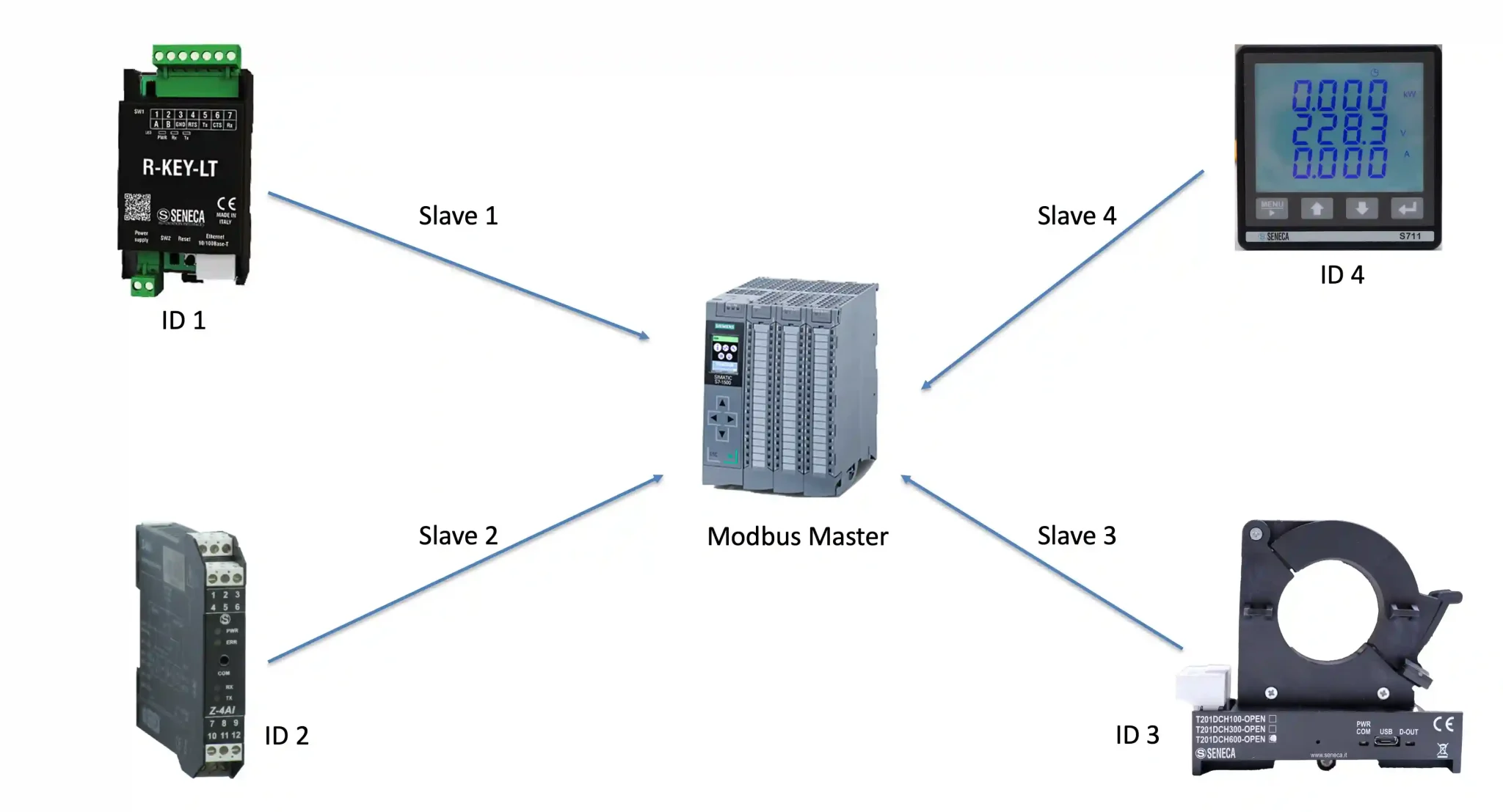

Đấu RS485 dạng hình sao – kiểu song song gây phản xạ tín hiệu tại điểm rẽ nhánh, không nên áp dụng.

Đấu RS485 dạng hình sao (một điểm trung tâm chia dây ra nhiều nhánh riêng cho từng thiết bị) là lỗi phổ biến khi thi công tủ điện, đặc biệt khi các thiết bị nằm rải rác và người thi công kéo dây theo vị trí thuận tiện thay vì theo đúng topology. Kiểu đấu này làm mất phối hợp trở kháng trên đường truyền, gây phản xạ tín hiệu tại các điểm rẽ nhánh, dẫn đến hiện tượng PLC đọc dữ liệu lúc được lúc mất hoặc chỉ đọc ổn định được thiết bị gần nhất. Nếu bắt buộc phải đấu nhánh do vị trí lắp đặt, nên giữ chiều dài nhánh rẽ càng ngắn càng tốt và không rẽ nhánh với cáp dài.

Thiết bị ở giữa tuyến hỏng có ảnh hưởng thiết bị khác không?

Câu trả lời phụ thuộc vào cách thiết bị hỏng và cách dây RS485 được đấu qua thiết bị đó, không có câu trả lời chung cho mọi trường hợp. Có 4 tình huống thường gặp trong thực tế, mức độ ảnh hưởng khác nhau rất nhiều.

Mất nguồn hoặc lỗi mạch bên trong — thường không ảnh hưởng thiết bị khác

Nếu dây A/B của thiết bị được đấu kiểu terminal xuyên (feed-through) — dây vào và dây ra nối chung một điểm trên terminal block, không đi qua chip xử lý bên trong — thì khi thiết bị mất nguồn hoặc hỏng mạch truyền thông, tuyến bus A/B vẫn liền mạch về mặt vật lý. Master chỉ mất liên lạc với đúng thiết bị bị lỗi (timeout đúng địa chỉ đó), các thiết bị còn lại trên tuyến vẫn được đọc bình thường.

Chập A-B hoặc kéo bus xuống GND/nguồn — có thể làm tê liệt toàn bus

Đây là tình huống nặng nhất. Nếu thiết bị hỏng theo kiểu chập A với B, kéo A hoặc B xuống GND, kéo bus lên điện áp nguồn, hoặc hỏng IC RS485 theo kiểu giữ cứng mức điện áp trên bus, điện áp vi sai giữa A và B trên toàn tuyến bị phá vỡ. Lúc này Master có thể không đọc được bất kỳ thiết bị nào, kể cả các thiết bị trước và sau vị trí thiết bị hỏng, cho đến khi thiết bị lỗi được cô lập (ngắt khỏi bus).

Transceiver kẹt ở trạng thái phát (babbling idiot) — bus bị chiếm giữ dù dây không chập

Một số lỗi IC RS485 khiến thiết bị giữ đường truyền ở trạng thái driving liên tục, không nhả bus ra cho thiết bị khác. Dây không hề bị chập, đo điện trở A-B vẫn bình thường, nhưng toàn bộ tuyến không thiết bị nào chen được vào để truyền dữ liệu — Master không đọc được bất kỳ Slave nào. Lỗi này khó chẩn đoán hơn lỗi chập vì nhìn bề ngoài hệ thống dây vẫn ổn, thường phải cô lập từng thiết bị (rút lần lượt) để xác định thiết bị gây lỗi.

Đứt dây vật lý tại vị trí thiết bị — mất tín hiệu ở các thiết bị phía sau

Tình huống này khác với 3 tình huống trên: nếu dây bus được đấu kiểu đi xuyên qua mạch nội bộ hoặc terminal của thiết bị thay vì đấu song song tại một điểm chung, khi thiết bị đó cháy đứt terminal, đứt connector hoặc đứt đường nối nội bộ, bus bị chia làm hai đoạn vật lý. Các thiết bị nằm ở đoạn xa Master hơn vị trí đứt sẽ mất tín hiệu hoàn toàn, trong khi các thiết bị ở đoạn gần Master vẫn hoạt động — nhưng đầu bus lúc này bị hở, mất điểm kết thúc đúng chuẩn nếu đoạn dây còn lại đủ dài.

Kiểu lỗi ở thiết bị giữa tuyến	Ảnh hưởng thiết bị khác	Dấu hiệu nhận biết
Mất nguồn / lỗi mạch (terminal xuyên)	Không ảnh hưởng	Chỉ đúng 1 Slave bị timeout, các Slave khác vẫn đọc bình thường
Chập A-B / kéo GND hoặc nguồn	Toàn bus mất truyền thông	Không đọc được bất kỳ thiết bị nào; đo điện trở A-B bất thường
Transceiver kẹt phát (babbling idiot)	Toàn bus “đứng hình”	Không Slave nào phản hồi dù dây không chập; đèn Tx trên gateway sáng liên tục
Đứt dây vật lý tại thiết bị (đấu xuyên mạch)	Thiết bị phía sau điểm đứt mất tín hiệu	Slave trước điểm đứt vẫn đọc được, Slave sau đó mất hoàn toàn

Cách đấu terminal 3 chân để tránh phụ thuộc vào thiết bị ở giữa tuyến

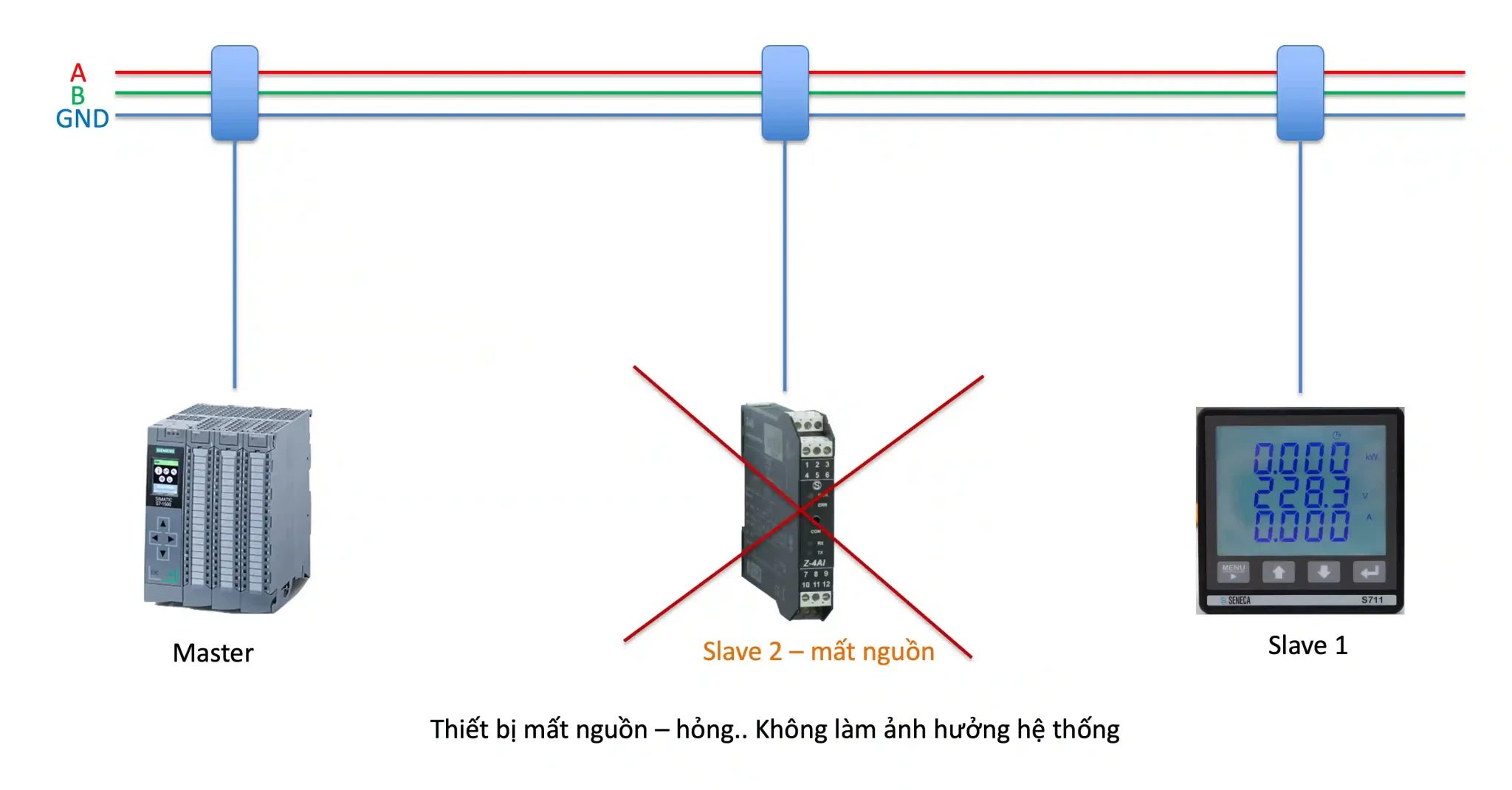

Cách đấu dây RS485 Modbus RTU không bị ảnh hưởng bởi mất nguồn hay lỗi thiết bị

Tuyến trunk A/B/GND chạy liên tục; mỗi thiết bị (ảnh thật) tap vào bằng nhánh ngắn qua terminal 3 điểm, không phụ thuộc mạch sống/chết của thiết bị.

Cách thi công an toàn nhất là kéo một tuyến trunk A/B/GND chạy liên tục dọc theo tủ điện hoặc dây chuyền, mỗi thiết bị chỉ đấu nhánh rất ngắn vào tuyến chính thông qua terminal block 3 điểm cho mỗi dây (một điểm nối dây vào từ thiết bị trước, một điểm nối dây ra sang thiết bị sau, một điểm đấu vào chính thiết bị). Với cách đấu này, khi một thiết bị mất nguồn, bị tháo ra bảo trì, hoặc lỗi mạch truyền thông, tuyến trunk chính vẫn liền mạch vì tín hiệu không phải đi xuyên qua bên trong thiết bị đó.

Với hệ thống có nhiều thiết bị, tuyến dài, hoặc đóng vai trò quan trọng, có thể cân nhắc thêm: dùng repeater/isolator RS485 để chia tuyến thành nhiều đoạn độc lập (một đoạn lỗi không kéo sập toàn hệ thống); lắp cầu chì hoặc bảo vệ nguồn riêng cho từng thiết bị để tránh lỗi nguồn lan sang thiết bị khác; và khi một Slave báo timeout liên tục, nên đo điện trở A-B trước để loại trừ khả năng chập, trước khi kết luận do chip truyền thông của thiết bị bị hỏng.

Điện trở kết thúc 120Ω lắp ở đâu?

Điện trở kết thúc 120Ω chỉ lắp tại hai đầu vật lý của tuyến RS485.

Điện trở kết thúc (termination resistor) 120Ω chỉ nên lắp tại hai đầu vật lý của tuyến RS485: một tại thiết bị đầu bus (thường là Master), một tại thiết bị cuối bus. Các thiết bị nằm giữa tuyến không cần và không nên bật điện trở kết thúc.

Vì sao không nên lắp 120Ω trên tất cả thiết bị?

Nếu mỗi thiết bị trên bus đều bật termination, tổng trở của toàn tuyến bị kéo xuống quá thấp do các điện trở mắc song song, tín hiệu truyền yếu đi và dễ gây lỗi đọc dữ liệu, đặc biệt khi số lượng thiết bị nhiều hoặc khoảng cách xa. Nhiều bộ chuyển đổi Modbus RTU (như dòng Z-4AI, Z-8AI) có sẵn dip-switch hoặc jumper để bật/tắt điện trở 120Ω ngay trên thiết bị, cần kiểm tra tài liệu kỹ thuật trước khi bật để tránh bật nhầm ở thiết bị giữa tuyến.

Shield và chống nhiễu khi kéo dây RS485

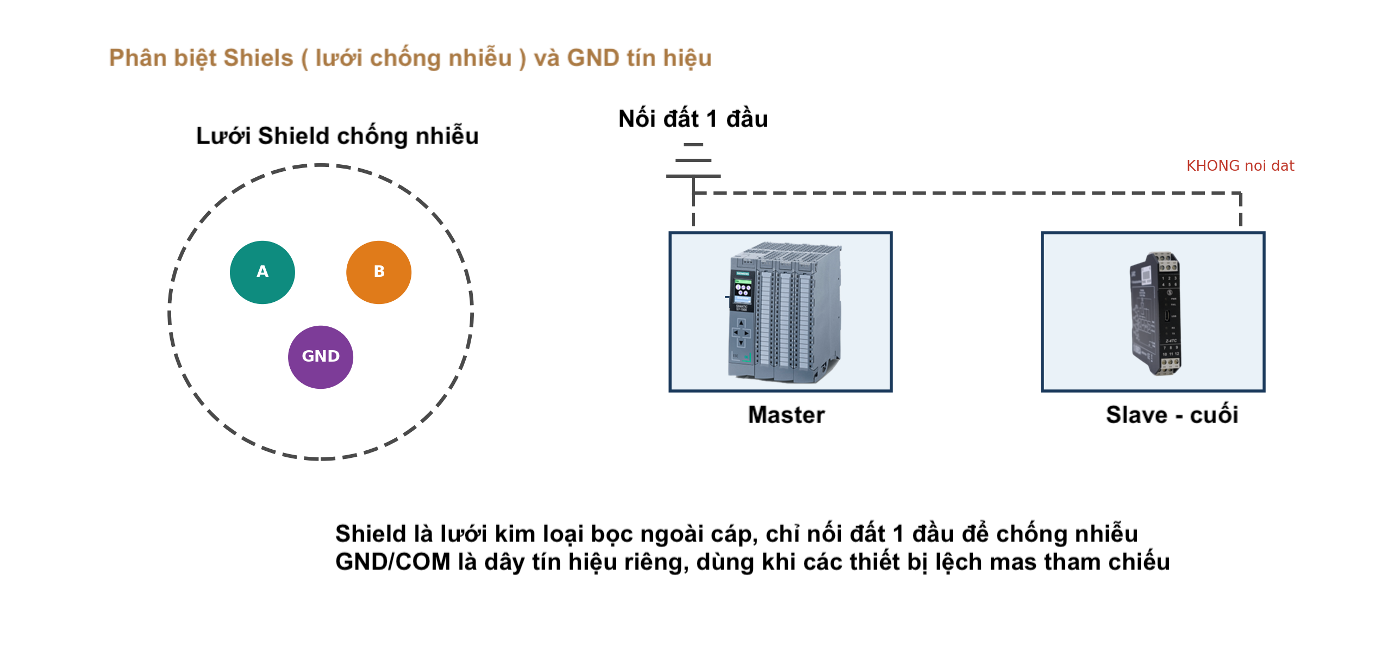

Phân biệt Shield chống nhiễu và GND cho đường truyền RS485

Shield là lưới chống nhiễu bọc ngoài cáp, khác với dây GND tín hiệu — chỉ nối đất một đầu.

Cáp RS485 nên dùng loại xoắn đôi có shield (STP) thay vì cáp thường, đặc biệt khi đi gần biến tần, động cơ hoặc thiết bị công suất lớn. Cần phân biệt rõ hai thành phần:

Shield: lớp lưới kim loại bọc ngoài cáp, có chức năng chống nhiễu điện từ, không phải dây truyền tín hiệu.
GND/COM/SG: dây tín hiệu dùng làm điện áp tham chiếu chung giữa các thiết bị truyền thông.

Shield nên nối đất một đầu hay hai đầu?

Shield chỉ nên nối đất tại một đầu của tuyến cáp, thường là đầu gần Master hoặc tủ điện chính. Nối đất cả hai đầu dễ tạo thành vòng lặp đất (ground loop) khi hai điểm nối đất có điện thế chênh lệch, làm tăng nhiễu thay vì giảm nhiễu.

Không đi chung máng với dây động lực, biến tần

Dây RS485 nên đi trong máng cáp tín hiệu riêng, tách biệt với dây động lực, dây cấp nguồn biến tần, cáp motor. Nếu buộc phải đi chung máng, nên giữ khoảng cách tối thiểu và cho cáp tín hiệu cắt vuông góc qua cáp động lực tại điểm giao nhau thay vì đi song song, để giảm nhiễu cảm ứng lên đường truyền Modbus RTU.

Cấu hình địa chỉ, baud rate và parity cho Modbus RTU

Sau khi đấu dây đúng chuẩn, thiết bị vẫn có thể không giao tiếp được nếu cấu hình phần mềm sai. Bảng dưới liệt kê các tham số bắt buộc phải khớp giữa Master và Slave trên cùng một tuyến RS485.

Tham số	Yêu cầu	Ghi chú
Địa chỉ Modbus (Slave ID)	Mỗi Slave một địa chỉ riêng	Trùng địa chỉ trên cùng tuyến sẽ gây xung đột dữ liệu
Baud rate	Phải giống nhau toàn tuyến	Ví dụ 9600, 19200, 38400 bps — Master và Slave phải cùng tốc độ
Parity (chẵn/lẻ/none)	Phải giống nhau toàn tuyến	Sai parity khiến dữ liệu nhận về bị lỗi khung (frame error)
Stop bit	Phải giống nhau toàn tuyến	Thường dùng 1 stop bit, một số thiết bị mặc định 2
Master và Slave	Chỉ một Master trên tuyến	PLC/SCADA/Gateway đóng vai trò Master, các thiết bị còn lại là Slave

Sơ đồ ứng dụng thực tế: PLC đọc nhiều thiết bị Modbus RTU qua RS485

Sơ đồ ứng dụng thực tế PLC đọc RS485 thông qua Modbus RTU và Modbus TCP-IP

PLC S7-1500/SCADA làm Master đọc các Slave Modbus RTU qua RS485; R-KEY-LT chuyển đổi sang Modbus TCP/IP, Z-KEY-E là lựa chọn thay thế cho PROFINET/EtherNet-IP.

Trong một hệ thống điển hình, PLC hoặc SCADA đóng vai trò Master, kết nối vào tuyến RS485 và đọc lần lượt các thiết bị Slave như bộ chuyển đổi tín hiệu 4-20mA sang Modbus RTU (Z-4AI), đồng hồ điện Modbus RTU, cảm biến mức, bộ hiển thị S401-L. Nếu PLC hoặc SCADA cần đọc dữ liệu qua mạng Ethernet thay vì RS485 trực tiếp, có thể dùng gateway như R-KEY-LT để chuyển đổi Modbus RTU trên RS485 sang Modbus TCP/IP, cho phép SCADA hoặc phần mềm giám sát truy cập dữ liệu qua mạng LAN mà không cần kéo cáp RS485 xuyên suốt nhà máy.

Các lỗi đấu dây RS485 thường gặp và cách khắc phục

Lỗi thường gặp	Hiện tượng	Cách khắc phục
Đấu ngược A/B	Không nhận được thiết bị nào trên tuyến	Đảo lại cặp dây A/B tại một đầu, kiểm tra theo tài liệu từng hãng
Đấu hình sao	Đọc lúc được lúc mất, không ổn định	Đấu lại theo dạng daisy chain, tránh rẽ nhánh dài
Trùng địa chỉ Slave	Dữ liệu sai hoặc xung đột giữa 2 thiết bị	Rà soát và đặt lại địa chỉ Modbus duy nhất cho từng thiết bị
Sai baud rate / parity	Timeout, lỗi CRC, không kết nối	Đồng bộ lại cấu hình truyền thông Master và toàn bộ Slave
Thiếu hoặc dư điện trở 120Ω	Tín hiệu yếu, lỗi khi tuyến dài hoặc nhiều thiết bị	Chỉ bật 120Ω ở hai đầu vật lý của bus
Đi dây gần biến tần, động cơ	Mất kết nối khi biến tần chạy	Dùng cáp có shield, tách máng cáp tín hiệu và động lực

Checklist trước khi chạy Modbus RTU

Đã đấu A-A, B-B (hoặc đúng cực theo hãng) theo dạng daisy chain, không rẽ nhánh hình sao.
Điện trở 120Ω chỉ bật ở hai đầu vật lý của bus, các thiết bị giữa tuyến đã tắt termination.
Cáp RS485 dùng loại xoắn đôi có shield, shield nối đất một đầu.
Không đi chung máng với dây động lực, biến tần, motor trên đoạn dài.
Mỗi Slave có địa chỉ Modbus riêng, không trùng địa chỉ trên cùng tuyến.
Baud rate, parity, stop bit của Master và toàn bộ Slave đã khớp nhau.
Đã kiểm tra chiều dài tuyến và số lượng thiết bị trong giới hạn cho phép của thiết bị đang dùng.

Khi nào không cần đấu dây RS485 phức tạp?

Nếu hệ thống chỉ có một thiết bị Modbus RTU duy nhất đặt gần PLC, có thể đấu trực tiếp A-A, B-B mà không cần tính toán chiều dài bus hay lo ngại nhiễu nhiều như tuyến dài. Nếu khoảng cách giữa các thiết bị ngắn và môi trường ít nhiễu (không có biến tần công suất lớn gần đó), việc thiếu điện trở 120Ω đôi khi vẫn hoạt động ổn định, nhưng không nên xem đây là cách làm chuẩn cho hệ thống sẽ mở rộng thêm thiết bị sau này.

Câu hỏi thường gặp về cách đấu dây RS485

RS485 dùng cho Modbus RTU cần mấy dây?

Phổ biến nhất là RS485 2 dây, chế độ bán song công (half-duplex), phù hợp với đa số bộ chuyển đổi tín hiệu, đồng hồ hiển thị và cảm biến Modbus RTU hiện nay.

Điện trở kết thúc 120Ω nên gắn ở đâu?

Chỉ gắn tại hai đầu vật lý của tuyến RS485, không gắn trên các thiết bị nằm giữa tuyến để tránh kéo tổng trở bus xuống quá thấp.

Có được đấu RS485 theo dạng hình sao không?

Không nên. Đấu hình sao gây phản xạ tín hiệu tại điểm rẽ nhánh, dễ khiến PLC đọc dữ liệu không ổn định. Nên đấu theo dạng daisy chain, nối tiếp lần lượt các thiết bị.

Shield của cáp RS485 có cần nối đất không?

Cần, nhưng chỉ nối đất tại một đầu của tuyến để chống nhiễu mà không tạo vòng lặp đất giữa các điểm nối đất có điện thế khác nhau.

Một tuyến RS485 đọc được tối đa bao nhiêu thiết bị Modbus RTU?

Về lý thuyết một tuyến RS485 chuẩn hỗ trợ tới 32 thiết bị (một số IC trở kháng cao có thể lên đến 128–256), nhưng số lượng thực tế nên tính theo khuyến cáo của từng thiết bị Master/Slave đang sử dụng để đảm bảo tốc độ và độ ổn định.

Liên hệ tư vấn kỹ thuật

Cần đấu nhiều thiết bị Modbus RTU về PLC, HMI hoặc SCADA? HUPHACO hỗ trợ kiểm tra sơ đồ đấu dây A/B, vị trí điện trở kết thúc, cấu hình địa chỉ và baud rate trước khi lắp đặt thực tế. Liên hệ HUPHACO để được tư vấn giải pháp RS485/Modbus RTU phù hợp cho tủ điện công nghiệp.

Chịu trách nhiệm nội dung:

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Hotline: 0937.27.55.66

Mail: sales@huphaco.vn

Bộ Chuyển Đổi Tín Hiệu, Giải Pháp

Bộ Chuyển Đổi Modbus Sang EtherNet/IP Cho PLC Rockwell | Z-KEY-E

Đã đăng trên 10/07/202613/07/2026 bởi Nguyễn Minh Hòa

Ứng dụng bộ chuyển đổi Modbus sang Ethernet/IP

10
Th7

Bộ chuyển đổi Modbus sang EtherNet/IP là giải pháp cần thiết khi thiết bị đo lường, cảm biến hoặc bộ điều khiển trong tủ điện chỉ giao tiếp Modbus RTU, ASCII hoặc Modbus TCP-IP, trong khi PLC trung tâm là dòng Rockwell/Allen-Bradley giao tiếp theo chuẩn EtherNet/IP. Ở tình huống này, thiết bị Modbus không thể đấu trực tiếp vào PLC vì khác chuẩn truyền thông.

Giải pháp là dùng một gateway đóng vai trò Modbus Master, gom dữ liệu từ các thiết bị Modbus RTU/ASCII/TCP-IP, rồi đưa ra mạng Ethernet dưới dạng EtherNet/IP để PLC scanner đọc/ghi. Bộ chuyển đổi Modbus sang Ethernet/IP khác với bộ chuyển đổi Modbus sang Ethernet TCP-IP.

Nội Dung Chính

EtherNet/IP khác gì Ethernet TCP/IP thông thường?

So sánh sự khác nhau giữa Ethernet/IP vả Ethernet TCP-IP

Nhiều người dễ nhầm EtherNet/IP với Ethernet TCP/IP thông thường. Thực tế, EtherNet/IP là giao thức công nghiệp dựa trên CIP (Common Industrial Protocol), cùng họ với DeviceNet và ControlNet, thường dùng trên PLC Rockwell/Allen-Bradley.

Modbus TCP/IP là một giao thức khác chạy trên nền Modbus RTU nhưng truyền trên nền Ethernet. Vì vậy, nếu thiết bị hiện trường chỉ có Modbus RTU/ASCII/TCP nhưng PLC trung tâm yêu cầu EtherNet/IP, cần dùng đúng gateway hỗ trợ EtherNet/IP như Z-KEY-E hoặc R-KEY-LT-E.

Nếu thiết bị hiện trường là RTU/ASCII mà PLC cần đọc Modbus TCP-IP thì cần bộ chuyển đổi RS485 sang Ethernet TCP/IP thông thường — hai loại thiết bị này không thay thế được cho nhau.

Z-KEY-E và R-key-LT-E hoạt động như thế nào?

Z-KEY-E và R-key-lt-E đóng vai trò gateway hai chiều: phía serial/TCP-IP là Modbus Master đọc/ghi thanh ghi thiết bị Modbus RTU/ASCII/TCP-IP; phía Ethernet là EtherNet/IP Adapter để PLC scanner (đóng vai trò Master trên mạng EtherNet/IP) truy cập dữ liệu đó như một thiết bị EtherNet/IP chuẩn.

Vùng nhớ trao đổi tối đa 512 byte đọc và 512 byte ghi. Thiết bị tự sinh file EDS mô tả cấu trúc dữ liệu; import file này vào phần mềm lập trình PLC để toàn bộ I/O đã cấu hình hiển thị sẵn, không cần khai báo thêm.

Đọc song song dữ liệu:

R-key-LT-E đọc Modbus RTU với 1 port vật lý RS485 trên kết nối vật lý RS485/RS232, max 128 Modbus RTU/ASCII slave node
Z-key-E đọc Modbus RTU với 2 port vật lý RS485 trên kết nối vật lý RS485/RS232, max 128 Modbus RTU/ASCII slave node
Modbus TCP-IP với cổng RJ45 thông qua giao thức Ethernet Modbus TCP-IP, max 3 TCP-IP server trên cả 2 phiên bản R-Key-lt và Z-key-E

Sơ đồ dưới đây minh hoạ luồng tín hiệu qua Z-KEY-E và R-key-LT-E.

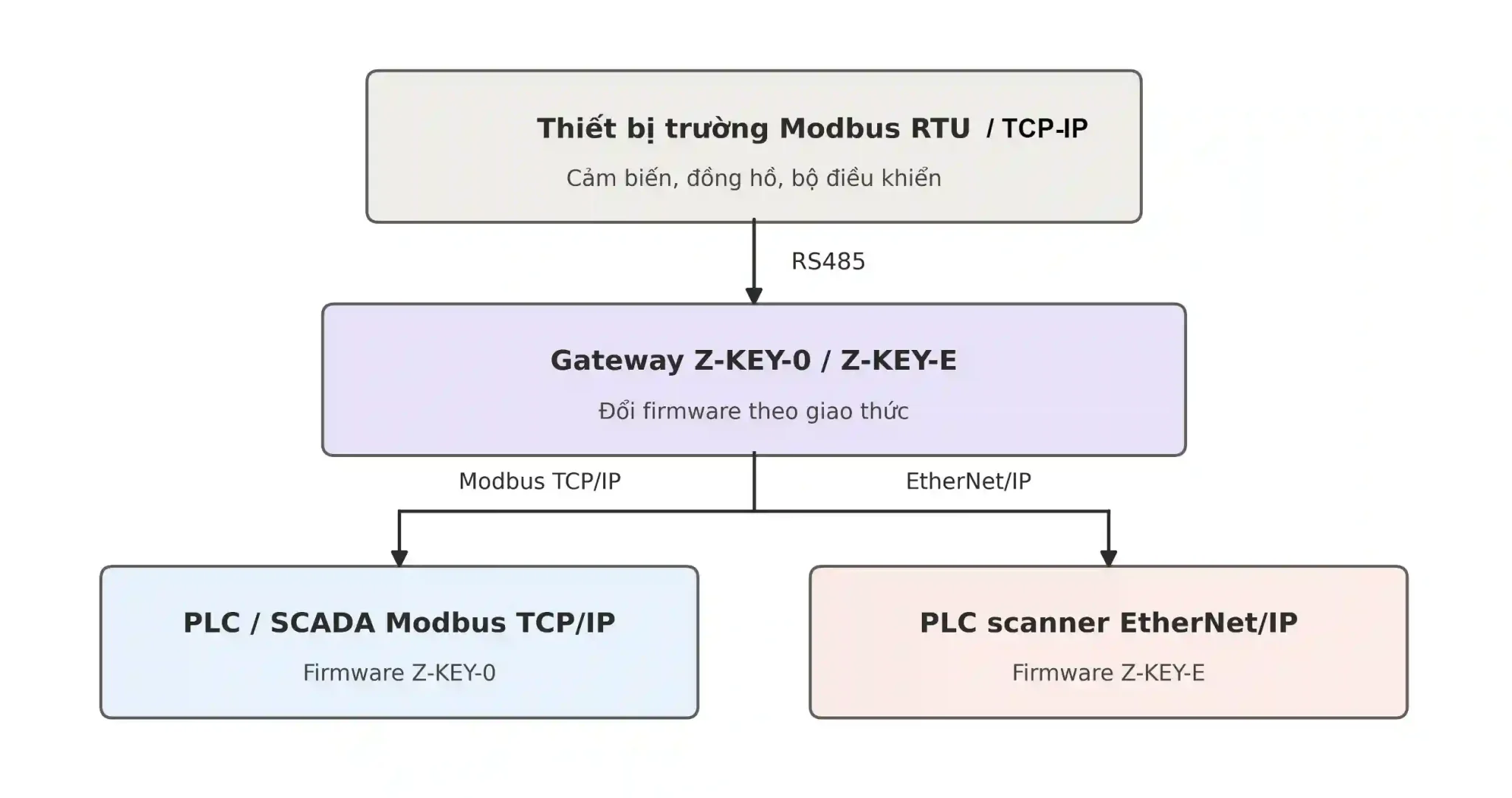

Cách hoạt động của bộ chuyển đổi Modbus sang Ethernet/IP

Điều đó có nghĩa rằng: R-key-LT-E và Z-key-E vừa đọc Modbus RTU RS485 vừa đọc Modbus TCP-I sang Ethernet/IP cho PLC allen bradley Rockwell song song với nhau mà không cần thêm một phụ kiện gì.

PLC Rockwell đọc dữ liệu Modbus RTU qua EtherNet/IP ra sao?

Z-KEY-E hoạt động như Modbus Master, tự động đọc/ghi thanh ghi thiết bị Modbus RTU/ASCII trên bus RS485 (tối đa 128 slave node/nhánh).
Thiết bị tự sinh file EDS mô tả cấu trúc dữ liệu.
Import file EDS vào phần mềm lập trình PLC Rockwell (Studio 5000 Logix Designer).
PLC scanner EtherNet/IP đọc/ghi dữ liệu này như một EtherNet/IP Adapter chuẩn, 1 connection read/write.
Ngoài serial, Z-KEY-E còn kết nối thêm được tối đa 3 server Modbus TCP-IP để mở rộng nguồn dữ liệu.

Z-KEY-E, R-KEY-LT và Z-KEY-0 khác nhau ở đâu?

Z-KEY-E và R-KEY-LT dùng chung nền gateway của SENECA và cùng hỗ trợ chuẩn EtherNet/IP, nhưng khác nhau về số cổng truyền thông và form đấu nối:

R-KEY-LT-E: 1 cổng RS485, 1 cổng Ethernet — gọn, phù hợp khi chỉ cần gom 1 nhánh Modbus RTU.
Z-KEY-E: 2 cổng RS485, 1 cổng Ethernet — phù hợp khi cần giám sát 2 nhánh Modbus RTU độc lập.

Z-KEY-0 là nền tảng phần cứng gốc chạy protocol Modbus Serial Server. Theo cơ chế đổi protocol của SENECA (qua phần mềm SDD), cùng nền phần cứng Z-KEY-0/R-KEY-LT có thể được nạp lại để chạy protocol EtherNet/IP tương đương Z-KEY-E/R-KEY-LT-E, hoặc các protocol khác như Profinet, IEC 61850, OPC UA, Cloud. Tuy vậy, khi báo giá hoặc đặt hàng cụ thể, nên xác nhận đúng mã order code và firmware cần thiết với HUPHACO, vì cấu hình phần cứng, phụ kiện đi kèm có thể khác nhau giữa các revision.

Z-KEY-0 đổi sang EtherNet/IP qua SDD như thế nào?

Z-key-0 và R-key-Lt dễ dàng chuyển đổi giao thức TCP-IP sang Ethernet/IP

Thông qua phần mềm SDD (Seneca Discovery Device) của SENECA, chức năng “Change protocol” (đổi protocol) cho phép nạp lại thiết bị Z-KEY-0 hoặc R-KEY-LT để chuyển từ protocol gốc sang các protocol khác trên cùng một phần cứng:

(-0) MODBUS SERIAL SERVER <-> MODBUS RTU/ASCII/TCP — phiên bản gốc.
(-P) PROFINET IO <-> MODBUS RTU/ASCII/TCP.
(-E) ETHERNET/IP <-> MODBUS RTU/ASCII/TCP — chuyển thành chức năng tương đương Z-KEY-E.
(-I) IEC 61850 <-> MODBUS RTU/ASCII/TCP.
(-U) OPC UA <-> MODBUS RTU/ASCII/TCP.
(-C) CLOUD <-> MODBUS RTU/ASCII/TCP.

Sau khi chọn protocol đích và nạp lại thiết bị, cần chỉnh dip switch theo đúng bảng hướng dẫn của SDD trong lúc cập nhật, sau đó luôn đưa dip switch DIP1 và DIP2 về trạng thái OFF-OFF để thiết bị chạy đúng chế độ hoạt động bình thường:

Nhóm Z-KEY(-2E) / R203: SW1 → DIP1, DIP2 ON trong lúc cập nhật.
Nhóm R-KEY-LT: SW2 → DIP1, DIP2 ON trong lúc cập nhật.

Ứng dụng thực tế

Đưa dữ liệu cảm biến áp suất, mức, nhiệt độ, đồng hồ đo điện có ngõ ra Modbus RTU về PLC Rockwell (ControlLogix, CompactLogix, Micro800…) chạy EtherNet/IP.
Tích hợp thiết bị Modbus RTU đời cũ vào nhà máy đã chuẩn hóa mạng EtherNet/IP mà không cần thay cảm biến.
Gom nhiều thiết bị trên một bus RS485 về một điểm Ethernet duy nhất, giảm số lượng dây kéo về phòng điều khiển.

Sơ đồ đấu nối phổ biến: PLC EtherNet/IP scanner đọc dữ liệu qua Z-KEY-E, gateway dùng 2 cổng serial độc lập để quản lý 2 nhóm thiết bị Modbus RTU khác nhau (với R-KEY-LT-E chỉ có 1 nhánh serial).

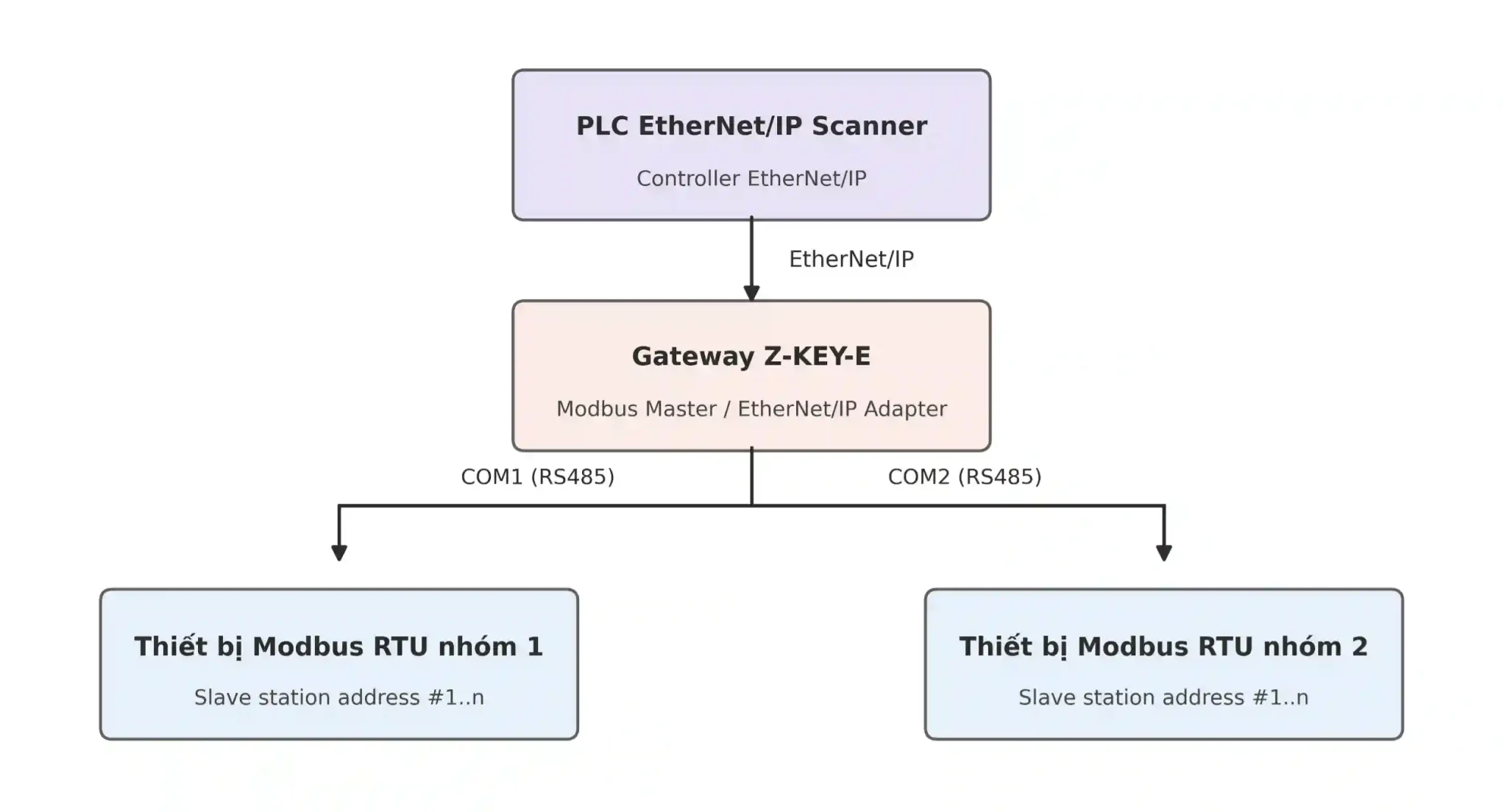

Z-key-0 với 2 cổng RS485 độc lập cho 2 nhóm thiết bị RTU

Z-KEY-E với 2 cổng serial độc lập nối 2 nhóm thiết bị Modbus RTU

Khi nhà máy có nhiều điểm cần gom dữ liệu, có thể lắp nhiều gateway R-KEY-LT-E trên cùng một mạng EtherNet/IP qua switch, mỗi gateway phụ trách một nhóm thiết bị Modbus RTU riêng.

Nhiều nhóm gateway Ethernet/IP cùng mạng qua Switch về PLC Rockwell

Nhiều gateway EtherNet/IP trên cùng mạng qua switch, mỗi gateway quản lý một nhóm thiết bị Modbus RTU. Ngoài ra một bộ chuyển đổi modbus sang Ethernet/IP đồng thời vừa nhận được Modbus RTU vật lý vừa nhận được Modbus TCP-IP qua server.

Cả hai chức năng Modbus RTU và Modbus TCP-IP có thể hoạt động độc lập hoặc cùng nhau mà không cần thay đổi cấu hình hay cập nhật firmware.

Thông số kỹ thuật quan trọng

Hạng mục	R-KEY-LT-E	Z-KEY-E	Ý nghĩa khi chọn
Giao thức Ethernet	EtherNet/IP Adapter, 1 connection R/W	EtherNet/IP Adapter, 1 connection R/W	Đúng chuẩn PLC Rockwell/Allen-Bradley
Nguồn cấp	10..40 Vdc; 19..28 Vac	10..40 Vdc; 19..28 Vac	Cấp nguồn DC/AC linh hoạt trong tủ điện
Công suất tiêu thụ	1 W max	2 W max	Tham khảo khi tính tải nguồn tủ điện
Cổng Ethernet	1 x Fast Ethernet 100Tx RJ45	1 x Fast Ethernet 100Tx RJ45 (front)	Kết nối trực tiếp switch mạng nhà máy
Cổng serial	1 cổng RS232/RS485	1 RS232/RS485 + 1 RS485 (IDC10)	Số nhánh Modbus RTU giám sát được
Vùng nhớ đọc/ghi	512 byte đọc / 512 byte ghi	512 byte đọc / 512 byte ghi	Giới hạn dung lượng dữ liệu trao đổi qua EtherNet/IP
Số server Modbus TCP-IP kết nối thêm	Tối đa 3	Tối đa 3	Mở rộng nguồn dữ liệu ngoài serial
Số slave Modbus RTU/ASCII tối đa	128 node	128 node	Quy mô mạng RS485 gateway có thể quản lý
Cách ly (isolation)	1.500 Vac	1.500 Vac (3-ways)	An toàn điện khi lắp trong tủ điện công nghiệp
Nhiệt độ hoạt động	-25…+65°C	-25…+65°C	Phù hợp môi trường nhà xưởng, ngoài trời có mái che
Kích thước / khối lượng	53 x 90 x 32 mm, ~80 g	17,5 x 100 x 112 mm, ~170 g	Lắp DIN rail trong tủ điện
Chứng chỉ	CE, UKCA, UL	CE, UKCA, UL	Đáp ứng yêu cầu xuất khẩu, đấu thầu

Cấu hình Modbus ↔ EtherNet/IP cho 2 phiên bản phần cứng

Trong các hệ thống dùng PLC Rockwell/Allen-Bradley, giao thức truyền thông thường được yêu cầu là EtherNet/IP. Đây là giao thức công nghiệp dựa trên CIP, khác với Ethernet TCP/IP thông thường và cũng khác với Modbus TCP-IP.

Vì vậy, nếu thiết bị hiện trường chỉ hỗ trợ Modbus RTU, Modbus ASCII hoặc Modbus TCP-IP nhưng PLC trung tâm yêu cầu EtherNet/IP, cần sử dụng gateway hỗ trợ đúng giao thức EtherNet/IP như R-KEY-LT-E hoặc Z-KEY-E. Hai thiết bị này cho phép chuyển đổi dữ liệu Modbus sang vùng dữ liệu EtherNet/IP để PLC Rockwell có thể đọc/ghi dữ liệu thông qua Ethernet.

R-KEY-LT-E là phiên bản phù hợp cho các ứng dụng gateway Modbus ↔ EtherNet/IP cơ bản, cần một cổng serial RS232/RS485 để kết nối thiết bị Modbus RTU/ASCII và một cổng Ethernet để giao tiếp với PLC qua EtherNet/IP. Thiết bị phù hợp cho các hệ thống cần lấy dữ liệu từ đồng hồ đo, cảm biến, bộ điều khiển, module I/O hoặc thiết bị Modbus đưa về PLC Allen-Bradley.

Z-KEY-E là phiên bản phần cứng cao hơn, có 2 cổng serial và có cách ly cho cả hai cổng serial. Thiết bị phù hợp hơn cho các hệ thống có nhiều nhánh RS485, yêu cầu chống nhiễu tốt hơn hoặc cần tách riêng các đường truyền thông Modbus tại hiện trường trước khi đưa dữ liệu về PLC qua EtherNet/IP.

Về nguyên lý hoạt động, gateway sẽ đọc dữ liệu từ thiết bị Modbus RTU/ASCII/TCP, sau đó ánh xạ dữ liệu này sang vùng dữ liệu EtherNet/IP. PLC Rockwell/Allen-Bradley không cần giao tiếp trực tiếp bằng Modbus mà chỉ cần đọc/ghi dữ liệu qua EtherNet/IP theo cấu hình đã map trong gateway.

Điểm cần phân biệt rõ là R-KEY-LT-E và Z-KEY-E không phải bộ chuyển đổi RS485 sang Ethernet TCP/IP thông thường. Chúng là gateway giao thức công nghiệp dùng để kết nối thiết bị Modbus với hệ thống EtherNet/IP. Nếu dùng sai loại gateway chỉ hỗ trợ Modbus TCP-IP, PLC Rockwell yêu cầu EtherNet/IP sẽ không đọc được dữ liệu đúng cách.
Cách chọn model phù hợp

PLC Rockwell/Allen-Bradley, chỉ cần gom 1 nhánh Modbus RTU → chọn R-KEY-LT-E.
PLC Rockwell/Allen-Bradley, cần 2 nhánh Modbus RTU độc lập → chọn Z-KEY-E.
Cần thêm nguồn dữ liệu Modbus TCP-IP song song với thiết bị serial → tận dụng khả năng kết nối 3 server Modbus TCP-IP của Z-KEY-E/R-KEY-LT-E.
Đã có sẵn thiết bị nền Z-KEY-0/R-KEY-LT chạy Modbus TCP/IP, muốn chuyển sang EtherNet/IP → liên hệ HUPHACO để xác nhận khả năng đổi protocol qua SDD cho đúng model/firmware đang có.
Hệ thống dùng PLC Siemens chạy Profinet IO (không phải EtherNet/IP) → cần dòng Z-KEY-P/R-KEY-LT-P, không dùng Z-KEY-E.
Chỉ cần Modbus RTU sang Modbus TCP/IP thông thường (không phải EtherNet/IP) → xem bài Bộ chuyển đổi Modbus RTU sang Ethernet.

Khi nào không cần dùng gateway EtherNet/IP?

Nếu chỉ có một thiết bị Modbus RTU đặt gần PLC, có thể đấu RS485 trực tiếp vào module truyền thông của PLC mà không cần gateway.
Nếu PLC đã có sẵn module EtherNet/IP tích hợp cổng Modbus RTU phù hợp, không cần thêm Z-KEY-E/R-KEY-LT-E.
Nếu PLC/SCADA chỉ giao tiếp Modbus TCP/IP thông thường (không phải EtherNet/IP), dùng gateway Modbus RTU sang Modbus TCP/IP sẽ phù hợp và tiết kiệm hơn.
Nếu hệ thống chỉ cần tín hiệu ON/OFF đơn giản, không cần gateway Modbus phức tạp.

Thiết bị này dành cho ai?

Z-KEY-E/R-KEY-LT-E phù hợp với kỹ sư tự động hóa, kỹ sư điện tủ điện, đơn vị tích hợp hệ thống và bộ phận bảo trì nhà máy cần đưa dữ liệu thiết bị Modbus hiện trường lên PLC Rockwell/Allen-Bradley chạy EtherNet/IP, mà không phải thay thế cảm biến hoặc bộ điều khiển đang dùng.

Tại sao giá cao hơn bộ chuyển đổi phổ thông?

Khác với bộ chuyển đổi RS485-Ethernet giá rẻ chỉ chuyển tiếp tín hiệu thô và chạy Modbus TCP/IP, Z-KEY-E/R-KEY-LT-E chủ động làm Modbus Master, đọc tới 128 thiết bị trên bus, tự sinh file EDS đúng chuẩn EtherNet/IP để nạp thẳng vào Studio 5000, có cách ly tín hiệu tới 1.500 Vac, vỏ công nghiệp chống cháy, gắn DIN rail, đạt chứng chỉ CE/UKCA/UL.

Đây là những yếu tố cần thiết để tích hợp đúng và ổn định vào hệ Rockwell, không phải bộ chuyển đổi giao thức chung chung. Tuy nhiên về giá thành rất thấp so với hệ PLC chuyên dụng như Rockwell.

Câu hỏi về bộ chuyển đổi modbus sang Ethernet/IP

1. Z-KEY-E có đọc được Modbus RTU không?

Có. Z-KEY-E hoạt động như Modbus Master trên bus RS485, đọc/ghi thanh ghi tối đa 128 thiết bị Modbus RTU/ASCII, sau đó đưa dữ liệu ra EtherNet/IP.

2. EtherNet/IP có phải là Modbus TCP/IP không?

Không. EtherNet/IP là giao thức công nghiệp dựa trên CIP, dùng phổ biến trên PLC Rockwell/Allen-Bradley; Modbus TCP/IP là giao thức khác tuy cùng chạy trên nền Ethernet. Cần chọn đúng gateway theo chuẩn PLC đang dùng.

3. Z-KEY-E và R-KEY-LT-E khác nhau ở điểm nào?

R-KEY-LT-E có 1 cổng RS485, Z-KEY-E có 2 cổng RS485. Chọn theo số nhánh Modbus RTU cần gom

4. Có cần nguồn ngoài không?

Có, thiết bị cấp nguồn DC 10-40V hoặc AC 19-28V, lắp DIN rail.

5. Z-KEY-E có dùng được với PLC Rockwell không?

Có. Z-KEY-E sinh file EDS để import vào Studio 5000 Logix Designer, giúp PLC scanner EtherNet/IP đọc dữ liệu Modbus như thiết bị EtherNet/IP chuẩn.

Anh em cần tìm hiểu thêm về bộ chuyển đổi modbus sang Ethernet/IP

Liên hệ HUPHACO để được tư vấn chọn Z-KEY-E hay R-KEY-LT-E theo số nhánh Modbus RTU cần gom và đúng chuẩn PLC Rockwell/Allen-Bradley đang dùng.

Chịu trách nhiệm nội dung:

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hoà

Hotline: 0937.27.55.66

Mail: sales@huphaco.vn

Giải Pháp

Cảm Biến Đo Mức Hoá Chất Ăn Mòn, Axit, Kiềm, Dung Môi

Đã đăng trên 07/07/202607/07/2026 bởi Nguyễn Minh Hòa

Cảm biến radar đo mức hoá chất không tiếp xúc

07
Th7

Đo mức hoá chất trong bồn chứa không giống như đo mức nước thông thường. Hoá chất có thể ăn mòn, bay hơi, tạo bọt, kết tinh, bám dính hoặc thay đổi tỷ trọng theo nồng độ. Nếu chọn sai cảm biến, thiết bị có thể báo sai mức, nhanh hư hỏng, mất tín hiệu hoặc gây rủi ro tràn bồn trong quá trình vận hành.

Vì vậy, khi chọn cảm biến đo mức hoá chất, không nên chỉ nhìn vào dải đo hoặc tín hiệu ngõ ra. Điều quan trọng hơn là phải xem xét loại hoá chất cần đo, vật liệu tiếp xúc, điều kiện bồn chứa, hơi hoá chất, bọt, áp suất, nhiệt độ và yêu cầu chống cháy nổ nếu có.

Bài viết này giúp bạn hiểu rõ các loại cảm biến đo mức hoá chất phổ biến hiện nay, ưu nhược điểm từng loại và cách chọn thiết bị phù hợp cho axit, kiềm, dung môi, dầu, PAC, Polymer và các loại hoá chất công nghiệp khác.

Nội Dung Chính

Cảm biến đo mức hoá chất là gì?

Cảm biến đo mức hoá chất là thiết bị dùng để đo chiều cao chất lỏng trong bồn chứa, tank, silo hoặc bể xử lý. Tín hiệu đo được sẽ được chuyển đổi thành tín hiệu điện như 4-20mA, HART, Modbus RTU hoặc relay ON/OFF để đưa về PLC, bộ hiển thị, tủ điều khiển hoặc hệ thống SCADA.

Với môi trường hoá chất, cảm biến đo mức phải đáp ứng nhiều yêu cầu khắt khe hơn so với ứng dụng nước sạch:

Không bị ăn mòn bởi axit, kiềm hoặc dung môi.
Không bị nhiễu bởi hơi hoá chất bốc lên.
Không báo sai khi bề mặt chất lỏng có bọt.
Vật liệu tiếp xúc phải tương thích với hoá chất.
Tín hiệu ổn định trong thời gian dài.
Có thể dùng cho bồn kín, bồn hở, bồn áp suất hoặc khu vực nguy hiểm nếu cần.

Một cảm biến đo mức tốt không chỉ đo được mức chất lỏng, mà còn phải hoạt động ổn định trong đúng điều kiện thực tế của bồn chứa.

Vì sao đo mức hoá chất khó hơn đo mức nước?

Với nước sạch, hầu hết các công nghệ đo mức như siêu âm, thủy tĩnh, điện dung hoặc radar đều có thể hoạt động tương đối ổn định. Nhưng với hoá chất, mỗi loại chất lỏng lại có đặc tính rất khác nhau.

Ví dụ, axit HCl có hơi ăn mòn mạnh. NaOH có thể gây bám dính hoặc kết tinh. Dung môi dễ bay hơi có thể làm cảm biến siêu âm đo sai. PAC hoặc Polymer thường có độ nhớt, dễ bám thành bồn hoặc tạo bọt. Một số hoá chất thay đổi tỷ trọng theo nồng độ, làm cảm biến thủy tĩnh bị sai lệch nếu không hiệu chỉnh lại.

Do đó, khi chọn cảm biến đo mức hoá chất, cần xác định trước các yếu tố sau:

Tên hoá chất cần đo.
Nồng độ hoá chất.
Nhiệt độ làm việc.
Áp suất trong bồn.
Bồn hở hay bồn kín.
Có bọt, hơi, cánh khuấy hoặc vật cản bên trong bồn hay không.
Yêu cầu đo liên tục hay chỉ báo đầy/cạn.
Khu vực lắp đặt có yêu cầu chống cháy nổ hay không.
Tín hiệu cần đưa về PLC là 4-20mA, relay, HART hay Modbus.

Nếu bỏ qua các yếu tố này, việc chọn cảm biến chỉ dựa trên giá hoặc dải đo rất dễ dẫn đến chọn sai thiết bị.

Bảng chọn nhanh cảm biến đo mức theo loại hoá chất

Loại hoá chất	Vấn đề thường gặp	Cảm biến nên dùng
Axit HCl, H2SO4, HNO3	Ăn mòn mạnh, hơi axit	Radar non-contact
NaOH, kiềm đậm đặc	Ăn mòn, bám tinh thể	Radar hoặc điện dung có vật liệu phù hợp
Dung môi, xăng dầu	Bay hơi, dễ cháy nổ	Radar chống cháy nổ
PAC, Polymer	Bọt, nhớt, bám dính	Radar non-contact
Nước thải hoá chất	Bọt, cặn, hơi nhẹ	Radar hoặc siêu âm tuỳ điều kiện
Dầu, chất lỏng ít bay hơi	Tỷ trọng tương đối ổn định	Thủy tĩnh hoặc radar
Hoá chất trong bồn nhỏ	Cần báo đầy/cạn	DLS-35, DLS-27, CLS-23
Hoá chất cần đo liên tục bằng điện dung	Cần tín hiệu 4-20mA	DLM-35, CLM-36
Hoá chất độc hại	Không muốn tiếp xúc trực tiếp	Radar non-contact

Nhìn chung, với hoá chất ăn mòn mạnh, độc hại, bay hơi hoặc có bọt, cảm biến radar không tiếp xúc là lựa chọn an toàn và ổn định nhất. Với các ứng dụng đơn giản hơn, có thể cân nhắc siêu âm, thủy tĩnh hoặc điện dung để tối ưu chi phí.

Các loại cảm biến đo mức hoá chất phổ biến

1.Cảm biến radar đo mức hoá chất

Cảm biến radar là công nghệ đo mức không tiếp xúc. Thiết bị phát sóng radar xuống bề mặt chất lỏng, sau đó nhận tín hiệu phản xạ để tính toán khoảng cách từ cảm biến đến bề mặt hoá chất. Từ khoảng cách này, thiết bị sẽ quy đổi ra mức chất lỏng trong bồn.

Ưu điểm lớn nhất của radar là không tiếp xúc trực tiếp với hoá chất. Điều này giúp cảm biến tránh được nguy cơ bị ăn mòn bởi axit, kiềm, dung môi hoặc các loại hoá chất độc hại.

Radar cũng ít bị ảnh hưởng bởi hơi hoá chất, nhiệt độ và bọt hơn so với cảm biến siêu âm. Tuy nhiên, với bồn có bọt quá dày, cánh khuấy, vật cản hoặc hơi đậm đặc, vẫn cần chọn đúng model, đúng góc phát sóng và vị trí lắp đặt để tín hiệu ổn định.

Radar 80GHz Flowline LR80, LR81, LR83, LR85

Cảm biến đo mức radar LR85 đo mức hoá chất H2S04

Dòng cảm biến radar 80GHz Flowline EchoBeam gồm các model LR80, LR81, LR83, LR85 là lựa chọn phù hợp cho nhiều ứng dụng đo mức hoá chất công nghiệp.

Nhóm cảm biến này sử dụng công nghệ radar tần số cao, góc chùm tia hẹp, giúp đo ổn định hơn trong các bồn có không gian hẹp, có vật cản hoặc yêu cầu đo chính xác. Vì không tiếp xúc trực tiếp với chất lỏng, cảm biến phù hợp với bồn chứa axit, kiềm, dung môi, dầu, nước thải hoá chất hoặc các chất lỏng có tính ăn mòn.

LR80 / LR81: phù hợp cho bồn hoá chất vừa và nhỏ, yêu cầu đo mức liên tục với chi phí hợp lý.
LR83: có thêm màn hình hiển thị tại chỗ, thuận tiện cho kỹ thuật vận hành kiểm tra trực tiếp ngoài hiện trường.
LR85: phù hợp cho bồn lớn, silo hoặc ứng dụng cần dải đo xa hơn các model phổ thông.

Dòng LR80-LR85 phù hợp khi cần đo mức hoá chất ổn định, ít bảo trì và hạn chế rủi ro cảm biến bị hư do tiếp xúc trực tiếp với môi chất.

Radar Dinel ARLM-70N, GRLM-70N

Cảm biến radar ARLM-70N đo hoá chất 8m-20m

Ngoài Flowline, các dòng radar Dinel như ARLM-70N và GRLM-70N cũng được dùng trong nhiều ứng dụng đo mức công nghiệp.

ARLM-70N phù hợp cho nước, nước thải, hoá chất công nghiệp và các bồn chứa có điều kiện vận hành thông thường. Đây là lựa chọn tốt khi cần cảm biến radar không tiếp xúc với chi phí vừa phải hơn so với các dòng cao cấp.

GRLM-70N có độ chính xác cao hơn, phù hợp cho các ứng dụng yêu cầu đo mức ổn định và chính xác. Với các phiên bản chống cháy nổ, GRLM-70N có thể dùng cho bồn chứa xăng dầu, dung môi dễ bay hơi hoặc khu vực có yêu cầu an toàn phòng nổ.

Tín hiệu ngõ ra của cảm biến radar thường là: 4-20ma / HART, 0-10v, Modbus RTU và có cả ON-OFF.

Ưu điểm của cảm biến radar

Không tiếp xúc trực tiếp với hoá chất.
Phù hợp với axit, kiềm, dung môi và hoá chất ăn mòn.
Ít bị ảnh hưởng bởi hơi hoá chất hơn siêu âm.
Độ ổn định cao trong thời gian dài.
Giảm chi phí bảo trì do không có đầu dò ngâm trong hoá chất.
Phù hợp cho bồn kín, bồn lớn, bồn nguy hiểm hoặc hoá chất độc hại.

Nhược điểm của cảm biến radar

Giá cao hơn siêu âm, thủy tĩnh và điện dung.
Cần lắp đúng vị trí để tránh nhiễu do thành bồn, ống cấp, cánh khuấy hoặc vật cản.
Với bọt quá dày hoặc bề mặt phản xạ kém, cần kiểm tra kỹ điều kiện thực tế trước khi chọn model.

Khi nào nên chọn radar?

Nên chọn radar nếu bồn chứa có một trong các điều kiện sau:

Hoá chất ăn mòn mạnh.
Hoá chất độc hại, không muốn cảm biến tiếp xúc trực tiếp.
Dung môi dễ bay hơi.
Bồn có hơi hoá chất.
Bề mặt có bọt.
Bồn kín, bồn cao, bồn lớn.
Cần tín hiệu đo ổn định lâu dài.
Muốn giảm bảo trì và thay thế cảm biến.

Với các ứng dụng hoá chất quan trọng, radar thường là lựa chọn an toàn nhất dù chi phí ban đầu cao hơn.

2.Cảm biến siêu âm đo mức hoá chất

Cảm biến siêu âm ULM-53N chuyên đo hoá chất ăn mòn với cảm biến làm bằng PVDF chống ăn mòn

Cảm biến siêu âm cũng là công nghệ đo mức không tiếp xúc. Thiết bị phát sóng âm xuống bề mặt chất lỏng và đo thời gian sóng phản hồi để tính khoảng cách.

Cảm biến siêu âm đo mức hầu hết các loại hoá chất với lớp vỏ bọc PVDF bên ngoài có thể kháng hầu hết các loại hoá chất ăn mòn, ngoại trừ HCL ( dùng Radar )

Ưu điểm của siêu âm là giá thành thấp hơn radar, dễ lắp đặt và không tiếp xúc trực tiếp với hoá chất. Vì vậy, siêu âm vẫn được dùng trong nhiều bồn hoá chất thông thường, bồn nước thải, bể xử lý hoặc bồn hở.

Một model thường dùng là ULM-53N, ULM-70N của Dinel, phù hợp cho các ứng dụng đo mức chất lỏng không yêu cầu điều kiện quá khắc nghiệt.

Tuy nhiên, điểm yếu lớn nhất của siêu âm là dễ bị ảnh hưởng bởi hơi, bọt, nhiệt độ, áp suất và nhiễu âm trong bồn. Với các hoá chất dễ bay hơi như xăng, dung môi, cồn, axit có hơi mạnh hoặc bồn có nhiều bọt, sóng siêu âm có thể bị suy giảm hoặc phản xạ sai, làm tín hiệu đo không ổn định.

Tín hiệu ngõ ra của cảm biến siêu âm thường là: 4-20ma / HART, 0-10v, Modbus RTU và có cả ON-OFF.

Ưu điểm của cảm biến siêu âm

Không tiếp xúc trực tiếp với chất lỏng.
Giá hợp lý hơn radar.
Độ chính xác cao chỉ thua radar
Lắp đặt đơn giản.
Phù hợp cho bồn hở, bể xử lý, nước thải hoặc hoá chất ít bay hơi.

Nhược điểm của cảm biến siêu âm

Dễ bị ảnh hưởng bởi hơi hoá chất.
Không phù hợp với dung môi bay hơi mạnh.
Bọt dày có thể làm tín hiệu đo sai.
Không tối ưu cho bồn áp suất hoặc nhiệt độ thay đổi mạnh.
Dải đo xa thường kém ổn định hơn radar.

Khi nào nên chọn siêu âm?

Nên chọn cảm biến siêu âm khi:

Hoá chất ít bay hơi.
Bồn hở hoặc áp suất thường.
Không có bọt dày.
Không có hơi hoá chất đậm đặc.
Ngân sách đầu tư vừa phải.
Ứng dụng không yêu cầu độ chính xác quá cao.

Nếu bồn chứa axit mạnh, dung môi bay hơi hoặc môi trường có bọt, nên ưu tiên radar thay vì siêu âm.

3.Cảm biến điện dung đo mức hoá chất

Cảm biến điện dung với lớp phủ PFA chống hoá chất ăn mòn

Cảm biến điện dung đo mức dựa trên sự thay đổi điện dung giữa que đo và thành bồn hoặc điện cực tham chiếu. Khi chất lỏng tiếp xúc hoặc tiến gần đến que đo, giá trị điện dung thay đổi. Bộ xử lý sẽ chuyển đổi sự thay đổi này thành tín hiệu đo liên tục 4-20mA / 0-10V hoặc tín hiệu báo mức ON/OFF tuỳ loại cảm biến.

Trong đo mức hoá chất, cảm biến điện dung được dùng khá nhiều vì cấu tạo đơn giản, giá hợp lý và có thể chọn nhiều dạng que đo, vật liệu hoặc lớp phủ để phù hợp với môi chất.

Tuy nhiên, vì cảm biến điện dung thường tiếp xúc trực tiếp với hoá chất nên cần kiểm tra kỹ khả năng tương thích vật liệu. Với hoá chất ăn mòn, dễ bám dính, kết tinh hoặc thay đổi hằng số điện môi, cần chọn đúng phiên bản và hiệu chỉnh phù hợp.

DLM-35, CLM-36 – cảm biến điện dung đo mức liên tục 4-20mA

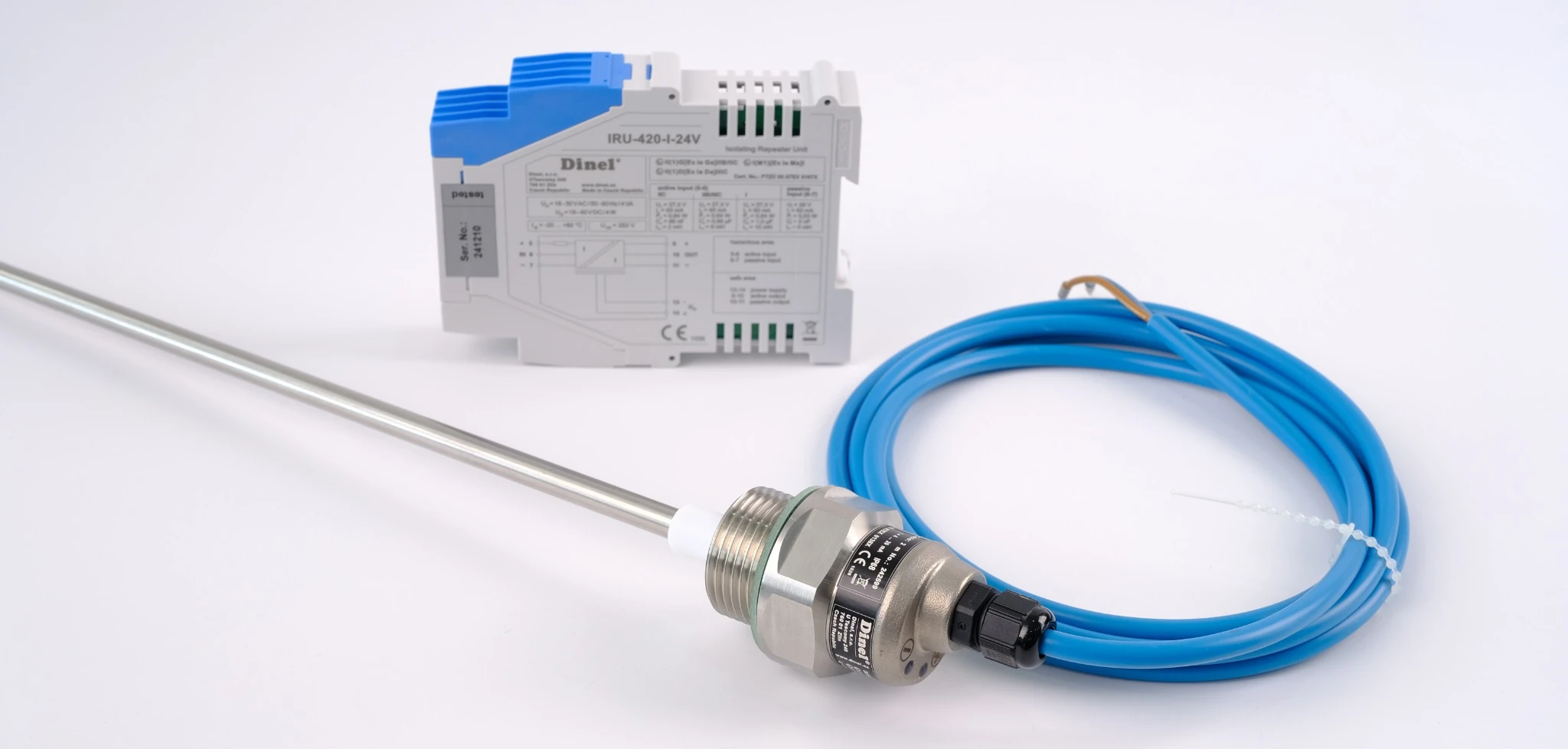

Cảm biến điện dung DLM-35xi-20 đo mức hoá chất khu vực phòng nổ

DLM-35 và CLM-36 là nhóm cảm biến điện dung dùng cho đo mức liên tục. Tín hiệu ngõ ra thường dùng là 4-20mA, phù hợp đưa về PLC, bộ hiển thị, bộ điều khiển hoặc hệ thống giám sát.

Nhóm này phù hợp khi cần biết mức hoá chất thay đổi liên tục trong bồn, không chỉ đơn giản là báo đầy hoặc báo cạn.

Ứng dụng thường gặp:

Đo mức bồn hoá chất nhỏ và vừa.
Đo mức chất lỏng có tính chất điện môi ổn định.
Đo mức dung dịch công nghiệp.
Đo mức trong bồn cần tín hiệu 4-20mA về PLC.
Đo mức chất lỏng mà radar hoặc siêu âm không phải lựa chọn kinh tế nhất.

Khi dùng DLM-35 hoặc CLM-36 cho hoá chất, cần kiểm tra vật liệu que đo, lớp phủ, ren kết nối và khả năng chịu ăn mòn theo từng môi chất cụ thể.

DLS-35, DLS-27, CLS-23 – cảm biến báo mức ON/OFF

Cảm biến điện dung đo mức hoá chât ngõ ra Relay ON-OFF

DLS-35, DLS-27 và CLS-23 là nhóm cảm biến dùng cho báo mức điểm, tín hiệu ngõ ra dạng ON/OFF. Loại này không dùng để đo mức liên tục, mà dùng để phát hiện một mức cố định trong bồn.

Các ứng dụng phổ biến:

Báo đầy bồn hoá chất.
Báo cạn bồn hoá chất.
Chống tràn bồn.
Bảo vệ bơm chạy khô.
Báo mức cao/thấp trong bồn pha hoá chất.
Tín hiệu ON/OFF đưa về PLC hoặc relay điều khiển.

Với hệ thống hoá chất, cảm biến báo mức ON/OFF rất quan trọng vì có thể dùng làm lớp bảo vệ độc lập, ví dụ báo mức cao để ngắt bơm cấp, hoặc báo mức thấp để bảo vệ bơm định lượng.

Ưu điểm của cảm biến điện dung

Có loại đo liên tục 4-20mA và loại báo mức ON/OFF.
Giá hợp lý hơn radar.
Cấu tạo đơn giản.
Phù hợp cho nhiều loại chất lỏng, bột, hạt.
Có thể chọn que đo hoặc vật liệu phù hợp với từng ứng dụng.
Dùng tốt cho báo đầy, báo cạn, chống tràn.

Nhược điểm của cảm biến điện dung

Thường tiếp xúc trực tiếp với hoá chất.
Dễ bị ảnh hưởng bởi bám dính, kết tinh hoặc đóng cặn.
Phụ thuộc vào hằng số điện môi của môi chất.
Cần hiệu chỉnh nếu thành phần hoá chất thay đổi.
Không phù hợp với mọi loại hoá chất ăn mòn nếu vật liệu không đúng.

Khi nào nên chọn điện dung?

Nên chọn cảm biến điện dung khi:

Cần đo liên tục bằng tín hiệu 4-20mA với chi phí hợp lý.
Cần báo mức đầy/cạn ON/OFF.
Hoá chất có tính chất tương đối ổn định.
Bồn nhỏ hoặc bồn vừa.
Có thể chọn vật liệu que đo phù hợp với hoá chất.
Ứng dụng không quá khắc nghiệt về hơi, bọt hoặc ăn mòn.

Nếu hoá chất nhớt, dễ bám, kết tinh hoặc thay đổi thành phần liên tục, nên cân nhắc radar hoặc kiểm tra kỹ khả năng ứng dụng của điện dung trước khi chọn.

4.Cảm biến thủy tĩnh đo mức hoá chất

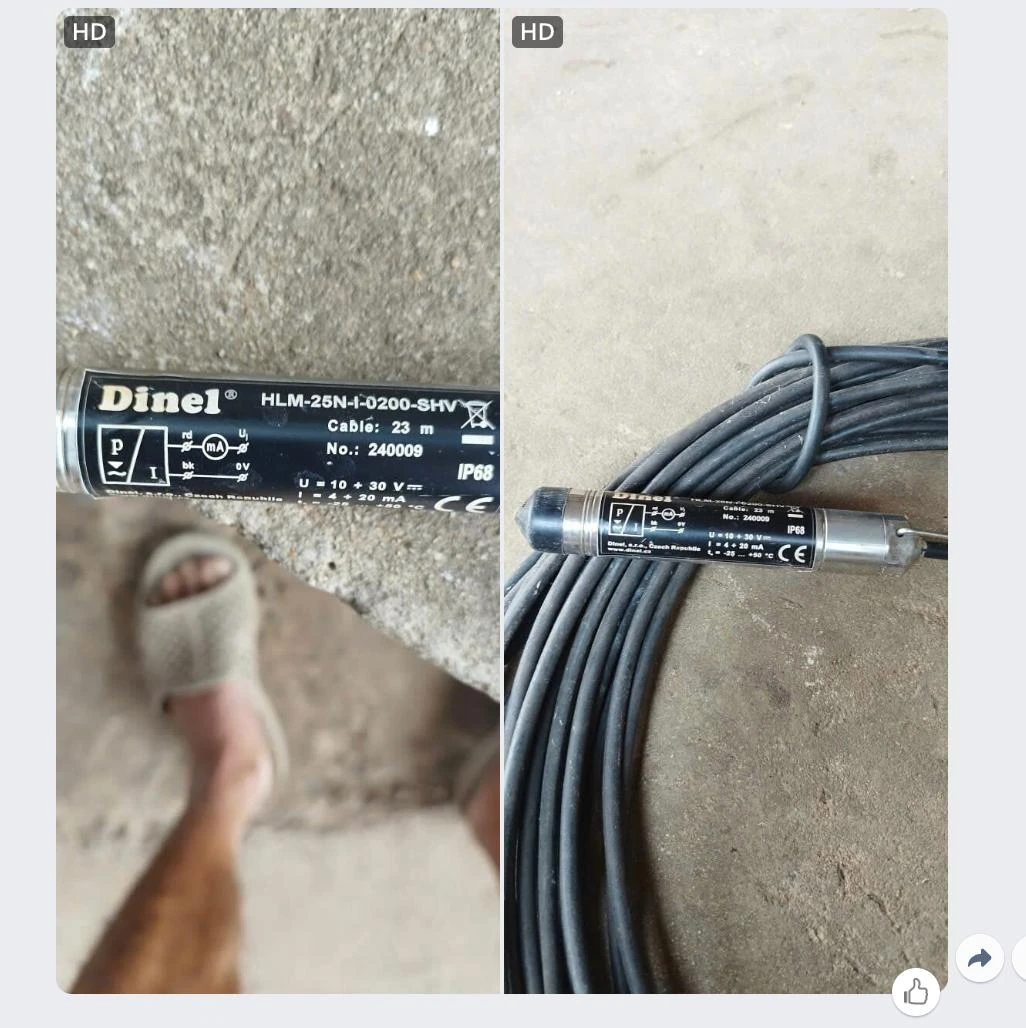

Cảm biến áp suất thuỷ tĩnh HLM-25N đo mức hoá chất dạng thả chìm

Cảm biến thủy tĩnh đo mức bằng cách đo áp suất cột chất lỏng. Đầu dò thường được thả chìm trong bồn, giếng, bể chứa hoặc lắp tại vị trí đáy bồn. Khi mức chất lỏng tăng, áp suất tác động lên cảm biến tăng. Từ áp suất đo được, thiết bị quy đổi ra chiều cao mức chất lỏng.

Các dòng cảm biến thủy tĩnh có thể dùng trong ứng dụng đo mức bao gồm HLM-25C, HLM-25S, HLM-25N và HLM-16N.

Công nghệ thủy tĩnh phù hợp với chất lỏng có tỷ trọng ổn định. Nếu tỷ trọng hoặc nồng độ hoá chất thay đổi, kết quả đo mức có thể sai lệch vì cùng một chiều cao chất lỏng nhưng áp suất tạo ra sẽ khác nhau.

HLM-25C, HLM-25S, HLM-25N, HLM-16N

Các dòng HLM-25C, HLM-25S, HLM-25N, HLM-16N được dùng cho ứng dụng đo mức bằng áp suất thủy tĩnh. Tuỳ phiên bản, thiết bị có thể phù hợp cho bồn, bể, giếng, hồ chứa hoặc các ứng dụng chất lỏng công nghiệp.

Khi dùng cho hoá chất, cần kiểm tra kỹ:

Vật liệu thân cảm biến.
Vật liệu màng đo.
Vật liệu cáp.
Gioăng làm kín.
Dải áp suất.
Nhiệt độ làm việc.
Khả năng tương thích với môi chất.

Không nên chọn cảm biến thủy tĩnh cho hoá chất chỉ dựa trên chiều cao bồn. Với hoá chất, yếu tố quan trọng nhất là tỷ trọng và vật liệu tiếp xúc.

Ưu điểm của cảm biến thủy tĩnh

Chi phí thường thấp hơn radar.
Đo ổn định với bồn hở, bể sâu hoặc giếng chứa.
Không bị ảnh hưởng nhiều bởi bọt trên bề mặt.
Phù hợp với chất lỏng có tỷ trọng ổn định.
Lắp đặt đơn giản trong nhiều ứng dụng.

Nhược điểm của cảm biến thủy tĩnh

Tiếp xúc trực tiếp với hoá chất.
Phải chọn đúng vật liệu chống ăn mòn.
Kết quả đo phụ thuộc vào tỷ trọng chất lỏng.
Nếu hoá chất thay đổi nồng độ, cần hiệu chỉnh lại.
Không phù hợp với hoá chất ăn mòn mạnh nếu vật liệu không đáp ứng.
Cặn bẩn hoặc kết tinh có thể ảnh hưởng đến màng đo.

Khi nào nên chọn thủy tĩnh?

Có thể chọn cảm biến thủy tĩnh khi:

Hoá chất không quá ăn mòn.
Tỷ trọng chất lỏng ổn định.
Bồn hở, bể chứa hoặc giếng sâu.
Ngân sách hạn chế.
Chấp nhận cảm biến tiếp xúc trực tiếp với môi chất.
Không có yêu cầu chống ăn mòn quá cao.

Với axit, kiềm đậm đặc hoặc dung môi ăn mòn, cần kiểm tra vật liệu rất kỹ trước khi dùng cảm biến thủy tĩnh. Mình không khuyến khích dung cảm biến áp suất thuỷ tĩnh để đo mức hoá chất trong bồn.

Bảng so sánh các loại cảm biến đo mức hoá chất

Loại cảm biến	Model tiêu biểu	Tín hiệu	Có tiếp xúc hoá chất không?	Phù hợp nhất
Radar 80GHz	LR80, LR81, LR83, LR85	4-20mA / truyền thông tuỳ model	Không	Axit, kiềm, dung môi, bồn lớn
Radar công nghiệp	ARLM-70N, GRLM-70N	4-20mA / tuỳ phiên bản	Không	Hoá chất, nước thải, xăng dầu
Siêu âm	ULM-53N	4-20mA / tuỳ phiên bản	Không	Bồn hở, hoá chất ít bay hơi
Điện dung đo liên tục	DLM-35, CLM-36	4-20mA	Có	Bồn nhỏ/vừa, hoá chất ổn định
Điện dung báo mức	DLS-35, DLS-27, CLS-23	ON/OFF	Có	Báo đầy, báo cạn, chống tràn
Thủy tĩnh	HLM-25C, HLM-25S, HLM-25N, HLM-16N	4-20mA / tuỳ phiên bản	Có	Bể sâu, bồn hở, chất lỏng ổn định tỷ trọng

Cách chọn cảm biến đo mức hoá chất phù hợp

1. Chọn theo yêu cầu đo liên tục hay báo mức

Trước tiên cần xác định ứng dụng cần đo mức liên tục hay chỉ cần báo mức ON/OFF.

Nếu cần biết mức hoá chất thay đổi liên tục trong bồn, nên chọn cảm biến có tín hiệu analog như 4-20mA, ví dụ radar LR80-LR85, ARLM-70N, GRLM-70N, siêu âm ULM-53N, điện dung DLM-35/CLM-36 hoặc thủy tĩnh HLM.

Nếu chỉ cần báo đầy, báo cạn, chống tràn hoặc bảo vệ bơm chạy khô, có thể dùng cảm biến báo mức ON/OFF như DLS-35, DLS-27, CLS-23.

Trong nhiều hệ thống hoá chất, nên kết hợp cả hai: một cảm biến đo liên tục để giám sát mức và một cảm biến ON/OFF độc lập để chống tràn hoặc bảo vệ bơm.

2. Chọn theo tính ăn mòn của hoá chất

Nếu hoá chất có tính ăn mòn mạnh như HCl, H2SO4, HNO3, NaOH đậm đặc hoặc các dung dịch có khả năng phá huỷ kim loại, nên ưu tiên cảm biến không tiếp xúc như radar.

Radar giúp tránh việc đầu dò tiếp xúc trực tiếp với môi chất, từ đó giảm nguy cơ ăn mòn, rò rỉ, hư cảm biến hoặc phải thay thế thường xuyên.

Nếu bắt buộc dùng cảm biến tiếp xúc như điện dung hoặc thủy tĩnh, cần kiểm tra vật liệu tiếp xúc như PTFE, PVDF, PFA, Hastelloy, Inox 316L, ceramic hoặc vật liệu đặc biệt khác theo từng loại hoá chất cụ thể.

3. Chọn theo hơi hoá chất và độ bay hơi

Với các chất như xăng, dầu nhẹ, dung môi, cồn, hoá chất bay hơi hoặc axit có hơi mạnh, cảm biến siêu âm có thể bị nhiễu do lớp hơi nằm giữa cảm biến và bề mặt chất lỏng.

Trong trường hợp này, radar là lựa chọn an toàn hơn vì sóng radar ít bị ảnh hưởng bởi hơi hơn sóng siêu âm.

Nếu khu vực lắp đặt có nguy cơ cháy nổ, cần chọn cảm biến có chứng chỉ phòng nổ phù hợp, ví dụ radar chống cháy nổ cho bồn chứa dung môi, xăng dầu hoặc hoá chất dễ bắt lửa.

4. Chọn theo bọt trên bề mặt chất lỏng

Bọt là một trong những nguyên nhân phổ biến làm cảm biến đo mức báo sai. Với siêu âm, bọt có thể hấp thụ hoặc làm tán xạ sóng âm, khiến tín hiệu phản hồi yếu.

Radar thường xử lý bọt tốt hơn siêu âm, đặc biệt trong các bồn hoá chất, bồn nước thải, PAC, Polymer hoặc dung dịch có khuấy trộn. Tuy nhiên, nếu bọt quá dày và ổn định, cần khảo sát thực tế để chọn model có khả năng đo phù hợp.

5. Chọn theo tỷ trọng chất lỏng

Cảm biến thủy tĩnh phụ thuộc trực tiếp vào tỷ trọng chất lỏng. Nếu cùng một chiều cao mức nhưng tỷ trọng thay đổi, áp suất đo được cũng thay đổi, dẫn đến sai số mức.

Do đó, cảm biến thủy tĩnh chỉ nên dùng khi hoá chất có tỷ trọng ổn định hoặc hệ thống có thể hiệu chỉnh lại khi nồng độ thay đổi.

Với hoá chất thay đổi nồng độ thường xuyên, radar sẽ phù hợp hơn vì đo trực tiếp khoảng cách đến bề mặt chất lỏng, không phụ thuộc vào tỷ trọng.

6. Chọn theo bám dính và kết tinh

Một số hoá chất như Polymer, NaOH, dung dịch có độ nhớt cao hoặc hoá chất dễ kết tinh có thể bám lên đầu dò. Khi đó, cảm biến tiếp xúc như điện dung hoặc thủy tĩnh có thể bị ảnh hưởng nếu lớp bám tích tụ lâu ngày.

Trong các ứng dụng dễ bám dính, radar không tiếp xúc thường là lựa chọn an toàn hơn. Nếu vẫn dùng điện dung, cần chọn que đo và lớp phủ phù hợp, đồng thời có kế hoạch vệ sinh định kỳ.

7. Chọn theo bồn hở, bồn kín hoặc bồn áp suất

Với bồn hở, có thể dùng siêu âm, radar, thủy tĩnh hoặc điện dung tuỳ điều kiện hoá chất.

Với bồn kín, bồn có áp suất hoặc bồn chứa dung môi, radar thường là lựa chọn phù hợp hơn. Trong các bồn này, hơi hoá chất, áp suất và điều kiện an toàn thường làm cho siêu âm kém ổn định hơn.

Với bồn áp suất hoặc khu vực nguy hiểm, cần kiểm tra thêm kết nối cơ khí, gioăng làm kín, vật liệu anten và chứng chỉ an toàn của thiết bị.

Thiết bị này dành cho ai?

Cảm biến đo mức hoá chất phù hợp cho các nhà máy, xưởng sản xuất và hệ thống xử lý có bồn chứa chất lỏng công nghiệp, bao gồm:

Nhà máy hoá chất.
Nhà máy xử lý nước thải.
Nhà máy xi mạ.
Nhà máy dệt nhuộm.
Nhà máy thực phẩm, đồ uống, dược phẩm.
Hệ thống pha hoá chất.
Bồn chứa axit, kiềm, PAC, Polymer.
Bồn chứa dung môi, dầu, xăng dầu.
Trạm bơm định lượng hoá chất.
Hệ thống giám sát mức bồn từ xa bằng PLC/SCADA.

Nếu hệ thống cần biết chính xác lượng hoá chất còn lại trong bồn, cảnh báo mức thấp, chống tràn hoặc tự động điều khiển bơm, cảm biến đo mức là thiết bị cần thiết.

Tại sao cảm biến đo mức hoá chất giá cao hơn cảm biến phổ thông?

Cảm biến dùng cho hoá chất thường có giá cao hơn vì yêu cầu kỹ thuật khắt khe hơn nhiều so với đo nước sạch.

Một cảm biến đo mức hoá chất phải chịu được hơi ăn mòn, môi trường độc hại, nhiệt độ, áp suất, bọt, cặn, bám dính hoặc dung môi dễ cháy. Ngoài ra, vật liệu tiếp xúc như anten, ren kết nối, gioăng, cáp, đầu dò hoặc màng đo phải phù hợp với loại hoá chất cụ thể.

Nếu dùng cảm biến phổ thông cho hoá chất ăn mòn, thiết bị có thể nhanh hư, báo sai mức hoặc gây rủi ro tràn bồn. Chi phí thay cảm biến, dừng hệ thống và xử lý sự cố thường cao hơn nhiều so với việc chọn đúng thiết bị ngay từ đầu.

Vì vậy, với hoá chất nguy hiểm, không nên chọn cảm biến chỉ vì giá rẻ. Cần chọn theo điều kiện vận hành thực tế và độ tin cậy lâu dài.

Khi nào không cần mua radar?

Radar là công nghệ tốt cho đo mức hoá chất, nhưng không phải lúc nào cũng bắt buộc phải dùng radar.

Không cần mua radar nếu ứng dụng có các điều kiện sau:

Hoá chất ít ăn mòn.
Không có hơi mạnh.
Không có bọt dày.
Bồn hở, chiều cao thấp.
Mức đo không yêu cầu độ chính xác cao.
Chỉ cần báo đầy/cạn đơn giản.
Ngân sách hạn chế.
Có thể dùng cảm biến tiếp xúc với vật liệu phù hợp.

Trong các trường hợp này, siêu âm, thủy tĩnh hoặc điện dung có thể là lựa chọn kinh tế hơn. Tuy nhiên, nếu bồn chứa axit, kiềm đậm đặc, dung môi bay hơi hoặc hoá chất độc hại, radar vẫn là lựa chọn an toàn hơn.

Lưu ý khi lắp đặt cảm biến đo mức hoá chất

Để cảm biến đo mức hoạt động ổn định, ngoài việc chọn đúng công nghệ, việc lắp đặt cũng rất quan trọng.

Với cảm biến radar, nên lắp ở vị trí tránh dòng chất lỏng cấp vào, tránh sát thành bồn, tránh cánh khuấy và tránh các vật cản lớn trong vùng phát sóng. Nếu bồn có ống dẫn hướng hoặc kết cấu phức tạp, cần kiểm tra góc phát sóng và hướng lắp đặt.

Với cảm biến siêu âm, cần tránh hơi nóng, hơi hoá chất đậm đặc, bọt dày và vị trí có nhiễu âm. Siêu âm nên được dùng trong bồn hở hoặc điều kiện nhẹ hơn radar.

Với cảm biến điện dung đo liên tục như DLM-35, CLM-36, cần kiểm tra chiều dài que đo, vị trí lắp, khả năng bám dính và hằng số điện môi của môi chất.

Với cảm biến báo mức ON/OFF như DLS-35, DLS-27, CLS-23, cần xác định chính xác vị trí mức cao, mức thấp, mức chống tràn hoặc mức bảo vệ bơm.

Với cảm biến thủy tĩnh như HLM-25C, HLM-25S, HLM-25N, HLM-16N, cần đảm bảo đầu dò luôn ngập trong chất lỏng, không bị cặn bám kín màng đo, không bị kéo căng cáp và vật liệu tiếp xúc phù hợp với hoá chất.

Lưu ý về vật liệu tiếp xúc hoá chất

Đối với cảm biến có tiếp xúc trực tiếp với hoá chất, vật liệu là yếu tố cực kỳ quan trọng. Không phải cứ Inox 316L là dùng được cho mọi loại hoá chất.

Một số vật liệu thường gặp:

Inox 316L: phù hợp với nhiều môi trường công nghiệp nhẹ, nhưng không phù hợp với một số axit hoặc hoá chất ăn mòn mạnh.
PTFE / Teflon: chịu hoá chất tốt, thường dùng để phủ đầu dò hoặc que đo.
PVDF: phù hợp với nhiều ứng dụng hoá chất, có khả năng chống ăn mòn tốt.
PFA: chịu hoá chất và nhiệt tốt, thường dùng trong môi trường khắc nghiệt hơn.
Hastelloy: dùng cho một số môi trường ăn mòn đặc biệt.
Ceramic: dùng cho màng đo hoặc môi trường cần khả năng chịu ăn mòn, chịu mài mòn.

Trước khi chọn cảm biến, nên cung cấp cho nhà cung cấp các thông tin như tên hoá chất, nồng độ, nhiệt độ, áp suất và vật liệu bồn để kiểm tra tương thích.

Ứng dụng thực tế của cảm biến đo mức hoá chất

Cảm biến đo mức hoá chất được dùng trong rất nhiều hệ thống công nghiệp:

Đo mức bồn axit HCl, H2SO4, HNO3.
Đo mức bồn NaOH, kiềm, dung dịch tẩy rửa.
Đo mức bồn PAC, Polymer trong xử lý nước.
Đo mức bồn dung môi, cồn, xăng dầu.
Đo mức bồn nước thải hoá chất.
Đo mức bồn dầu, phụ gia, chất lỏng công nghiệp.
Cảnh báo tràn bồn hoá chất.
Cảnh báo mức thấp để bảo vệ bơm định lượng.
Giám sát tồn kho hoá chất trong nhà máy.
Kết nối tín hiệu mức về PLC, SCADA hoặc bộ hiển thị tại tủ điện.

Câu hỏi thường gặp về cảm biến đo mức hoá chất

Cảm biến nào phù hợp nhất cho hoá chất ăn mòn?

Với hoá chất ăn mòn mạnh như axit, kiềm đậm đặc hoặc dung môi độc hại, cảm biến radar không tiếp xúc thường là lựa chọn an toàn nhất. Vì cảm biến không chạm trực tiếp vào chất lỏng nên giảm nguy cơ bị ăn mòn và hư hỏng.

DLM-35 và CLM-36 dùng để làm gì?

DLM-35 và CLM-36 là cảm biến điện dung đo mức liên tục, thường dùng tín hiệu 4-20mA để đưa về PLC, bộ hiển thị hoặc hệ thống điều khiển. Hai dòng này phù hợp khi cần giám sát mức thay đổi liên tục trong bồn.

DLS-35, DLS-27 và CLS-23 có phải cảm biến đo liên tục không?

Không. DLS-35, DLS-27 và CLS-23 là cảm biến báo mức điểm, tín hiệu dạng ON/OFF. Chúng thường dùng để báo đầy, báo cạn, chống tràn hoặc bảo vệ bơm chạy khô.

Cảm biến thủy tĩnh đo mức hoá chất gồm những dòng nào?

Các dòng thủy tĩnh dùng cho đo mức gồm HLM-25C, HLM-25S, HLM-25N và HLM-16N. Khi dùng cho hoá chất, cần kiểm tra kỹ vật liệu tiếp xúc và tỷ trọng chất lỏng.

Đo mức axit nên dùng radar hay siêu âm?

Nếu axit có hơi mạnh hoặc bồn kín, nên dùng radar. Siêu âm có thể dùng cho một số bồn axit nhẹ, ít bay hơi, bồn hở và điều kiện ổn định. Tuy nhiên, radar vẫn đáng tin cậy hơn trong môi trường hoá chất khó.

Bồn chứa xăng dầu, dung môi dễ cháy nên dùng cảm biến nào?

Nên dùng cảm biến radar có phiên bản chống cháy nổ phù hợp. Với xăng dầu và dung môi, cần quan tâm thêm chứng chỉ Ex, vật liệu làm kín, nhiệt độ, áp suất và yêu cầu an toàn của khu vực lắp đặt.

Cảm biến thủy tĩnh có dùng được cho hoá chất không?

Có thể dùng, nhưng phải kiểm tra vật liệu tiếp xúc và tỷ trọng chất lỏng. Nếu hoá chất ăn mòn mạnh hoặc thay đổi nồng độ thường xuyên, cảm biến thủy tĩnh có thể không phải lựa chọn tối ưu.

Khi nào nên dùng cảm biến điện dung?

Cảm biến điện dung phù hợp khi cần đo liên tục 4-20mA bằng DLM-35, CLM-36 hoặc cần báo mức ON/OFF bằng DLS-35, DLS-27, CLS-23. Tuy nhiên, cần kiểm tra vật liệu tiếp xúc, khả năng bám dính và hằng số điện môi của hoá chất.

Cần cung cấp thông tin gì để chọn đúng cảm biến đo mức hoá chất?

Nên cung cấp tên hoá chất, nồng độ, nhiệt độ, áp suất, chiều cao bồn, vật liệu bồn, kiểu bồn hở hay kín, có bọt/hơi/cánh khuấy hay không, tín hiệu ngõ ra yêu cầu và khu vực lắp đặt có cần chống cháy nổ hay không.

Cần chọn cảm biến đo mức hoá chất phù hợp?

Mỗi loại hoá chất sẽ có yêu cầu khác nhau về vật liệu, công nghệ đo, tín hiệu ngõ ra và điều kiện lắp đặt. Nếu chọn sai cảm biến, thiết bị có thể báo sai mức, nhanh hư hỏng hoặc không hoạt động ổn định trong môi trường thực tế.

Hãy gửi cho Huphaco các thông tin sau để được tư vấn model phù hợp:

Tên hoá chất và nồng độ.
Chiều cao bồn hoặc dải đo mong muốn.
Bồn hở hay bồn kín.
Nhiệt độ và áp suất làm việc.
Có bọt, hơi hoá chất, cánh khuấy hoặc bám dính hay không.
Tín hiệu cần dùng: 4-20mA, relay ON/OFF, HART hoặc Modbus.
Có yêu cầu chống cháy nổ hay không.

Huphaco sẽ hỗ trợ chọn cảm biến đo mức hoá chất phù hợp cho từng ứng dụng: radar không tiếp xúc, siêu âm, điện dung đo liên tục, cảm biến báo mức ON/OFF hoặc cảm biến thủy tĩnh.

Giải Pháp

Bộ chuyển đổi RS485 sang Ethernet Modbus TCP | R-KEY-LT Seneca

Đã đăng trên 06/07/202620/07/2026 bởi Nguyễn Minh Hòa

Bộ chuyển đổi RS485 sang Ethernet Seneca

06
Th7

Bộ chuyển đổi RS485 sang Ethernet được sử dụng để đưa dữ liệu từ đồng hồ điện, cảm biến, bộ điều khiển nhiệt độ, bộ hiển thị, module I/O hoặc datalogger dùng RS485 Modbus RTU lên mạng LAN. Nhờ đó, PLC, SCADA, HMI hoặc phần mềm giám sát có thể đọc và quản lý dữ liệu từ xa thông qua Ethernet.

Thiết bị sẽ nhận dữ liệu Modbus RTU hoặc Modbus ASCII từ cổng serial, ánh xạ các thanh ghi cần đọc và chuyển dữ liệu sang Modbus TCP/IP trên cổng Ethernet.

R-KEY-LT của Seneca là một gateway công nghiệp phù hợp cho ứng dụng này, cho phép hệ thống Ethernet truy cập thiết bị RS485 mà không cần thay đổi phần cứng hiện trường.

Nội Dung Chính

R-KEY-LT không chỉ là một bộ chuyển đổi rs485 sang ethernet thuần túy

R-KEY-LT là gateway công nghiệp của Seneca dùng để chuyển đổi truyền thông giữa cổng serial RS485/RS232 và Ethernet.

Thiết bị hỗ trợ các chế độ chính như:
Modbus TCP/IP sang Modbus RTU/ASCII
Modbus RTU/ASCII sang Modbus TCP/IP
Serial Device Server
Modbus Gateway có tag
Truyền thông serial trong suốt qua Ethernet

Trong ứng dụng phổ biến nhất, R-KEY-LT được dùng để chuyển đổi Modbus RTU qua RS485 sang Modbus TCP qua Ethernet. Nhờ đó, các thiết bị RS485 trong tủ điện hoặc ngoài hiện trường có thể được đưa vào hệ thống mạng Ethernet mà không cần thay đổi thiết bị hiện có.

Thông số kỹ thuật của bộ chuyển đổi rs485 sang ethernet – R-key-lt

Thông số	R-KEY-LT	Z-KEY-0
Nguồn cấp	10–40 Vdc / 19–28 Vac	11–40 Vdc / 19–28 Vac
Công suất tiêu thụ	Tối đa 1 W	Tối đa 1.5 W
Cổng Ethernet	1 × Fast Ethernet 100TX, RJ45	1 × Ethernet RJ45, 100 Mbit/s
Cổng Serial #1	1 × RS232 / RS485 cấu hình được	1 × RS485 qua IDC10
Cổng Serial #2	Không có	1 × RS232 / RS485 cấu hình được
Số cổng Serial tổng	1 cổng	2 cổng
Cách ly cổng Serial	Không có	Có, cách ly cả 2 cổng serial
Cách ly nguồn / Ethernet	1.500 Vac	1.500 Vac
Giao thức hỗ trợ	Modbus RTU Master/Slave, Modbus ASCII Master/Slave, Modbus TCP-IP Client/Server	Modbus RTU Master/Slave, Modbus ASCII Master/Slave, Modbus TCP-IP Client/Server
Chế độ hoạt động chính	Modbus Gateway, Tags Gateway, Serial Device Server	Modbus Gateway, Tags Gateway, Serial Device Server
Số client TCP-IP tối đa	8	8
Số server TCP-IP tối đa	10	10
Số Slave RTU tối đa	128	128
Số tag tối đa	500 tag	500 tag
Tốc độ Serial tối đa	115 kbps	115 kbps
IP mặc định	192.168.90.101	192.168.90.101
Cấu hình	Webserver, Easy Setup 2, Seneca Discovery Device	Webserver, Easy Setup 2, DIP-switch
Kích thước	32 × 90 × 53 mm	17.5 × 102.5 × 111 mm
Khối lượng	80 g	100 g
Nhiệt độ hoạt động	-20…+70°C	-25…+65°C
Cấp bảo vệ	IP20	IP20
Lắp đặt	DIN Rail, IEC EN 60715	DIN Rail 35 mm, IEC EN 60715
Chứng nhận	CE, UL	CE, UL

Sự khác biệt giữa bộ chuyển đổi RS485 sang Ethernet – R-key-LT so với các thiết bị khác

R-KEY-LT có thể quản lý tối đa 128 thiết bị Modbus RTU/ASCII Slave trên cổng serial, phục vụ đồng thời tối đa 8 Modbus TCP Client và kết nối với tối đa 10 Modbus TCP Server. Đây là khả năng mà các converter RS485–Ethernet phổ thông, vốn chủ yếu chỉ truyền dữ liệu serial trong suốt hoặc tạo cổng COM ảo, thường không đáp ứng được.

Ngoài chức năng chuyển đổi trực tiếp giữa Modbus RTU và Modbus TCP-IP, thiết bị còn hỗ trợ chế độ Gateway with Tags để tự polling, lưu dữ liệu vào bộ nhớ trung gian và giảm tải truy vấn cho PLC hoặc SCADA. Xem chi tiết 5 chế độ hoạt động của R-KEY-LT để lựa chọn cấu hình phù hợp với từng hệ thống.

R-key-LT cũng là bộ chuyển đổi TCP-IP sang RS485

R-key-LT chuyển đổi Modbus TCP-IP sang RS485 Modbus RTU

Hình dung R-KEY-LT như một “người phiên dịch” đứng giữa hai nhóm thiết bị nói hai ngôn ngữ khác nhau:

Phía trên (Ethernet): máy tính giám sát (SCADA/PC), PLC… giao tiếp bằng Modbus TCP-IP — chạy trên mạng Ethernet, dùng cáp mạng RJ45 thông thường.
Phía dưới (RS485): cảm biến, bộ hiển thị, van điều khiển… chỉ hiểu Modbus RTU — chạy trên 2 dây tín hiệu RS485 (A/B).

Hai nhóm này không nói chuyện trực tiếp được với nhau. R-KEY-LT đứng giữa: nhận yêu cầu đọc/ghi từ phía Ethernet, chuyển đổi sang đúng định dạng RS485, gửi xuống thiết bị Slave cần hỏi, rồi lấy phản hồi chuyển ngược lại về phía Ethernet — toàn bộ diễn ra tự động trong thời gian thực, không cần khai báo thanh ghi trung gian.

Vì sao cách này tiết kiệm:

1 sợi cáp Ethernet thay thế cho hàng chục sợi dây tín hiệu kéo riêng về tủ điện.
1 R-KEY-LT phục vụ đồng thời tối đa 8 Client TCP-IP (nhiều PC/PLC cùng đọc dữ liệu) và tối đa 128 thiết bị Slave RS485 — tức có thể giám sát hàng trăm điểm đo chỉ với 2 dây RS485 và 1 cáp mạng.
Bus RS485 đấu kiểu daisy-chain (nối tiếp thiết bị này qua thiết bị kia bằng 2 dây A/B), nên thêm thiết bị mới chỉ cần đấu nối tiếp vào bus có sẵn, không cần kéo dây riêng.

Ví dụ thực tế: phòng điều khiển có 1 PC SCADA và 1 PLC cùng cần đọc dữ liệu từ 30 cảm biến áp suất, 20 bộ hiển thị nhiệt độ và 15 van điều khiển đặt rải rác trong nhà máy. Thay vì kéo gần 200 sợi dây tín hiệu riêng lẻ, chỉ cần đấu 65 thiết bị đó vào chung 1 bus RS485, nối bus vào R-KEY-LT, rồi nối R-KEY-LT vào mạng Ethernet nội bộ — cả PC lẫn PLC đều đọc/ghi được toàn bộ dữ liệu chỉ qua 1 cổng RJ45 duy nhất.

Khi nào cần dùng bộ chuyển đổi RS485 sang Ethernet?

Chức năng của R-Key-LT làm bộ chuyển đổi rs485 sang ethernet

R-KEY-LT phù hợp trong các trường hợp sau:

Hệ thống có nhiều thiết bị Modbus RTU dùng RS485 nhưng PLC hoặc SCADA có sẵn kết nối Ethernet.
Cần đọc dữ liệu đồng hồ điện RS485 từ phòng điều khiển.
Cần đưa dữ liệu cảm biến, bộ điều khiển, module I/O lên phần mềm giám sát.
Cần kéo dài khoảng cách truyền thông bằng hạ tầng mạng Ethernet có sẵn, không giới hạn khoảng cách trong LAN
Cần gom nhiều thiết bị RS485 về một địa chỉ IP để giám sát tập trung.
Cần chuyển đổi Modbus RTU sang Modbus TCP mà không muốn lập trình phức tạp.
Map địa chỉ IO cần thiết của nhiều Modbus RTU giúp tăng tốc độ phản hồi của Modbus RTU bên dưới.

Ví dụ thực tế:

Một tủ điện có đồng hồ đo điện năng sử dụng RS485 Modbus RTU. Phòng điều khiển sử dụng SCADA qua Ethernet. Thay vì kéo dây RS485 trực tiếp về máy tính, ta đưa RS485 vào R-KEY-LT, sau đó kết nối R-KEY-LT vào switch mạng Ethernet. SCADA sẽ đọc dữ liệu đồng hồ thông qua Modbus TCP/IP.

Đồng hồ đo công suất điện năng có rất nhiều thông số cần lấy ra nhưng thực tế chúng ta chỉ lấy vài thông cố chính: I-U-P-Q-Counter, FP, F, THD … Khi đó chúng ta chỉ cần Add tag đúng địa chỉ cần lấy. Khi đó PLC hoặc Server chỉ đọc đúng địa chỉ thanh ghi cần lấy giúp tăng thời gian phản hồi lên rất nhiều.

Vì sao không nên chỉ dùng converter RS485 Ethernet giá rẻ?

Trên thị trường có nhiều loại converter RS485 sang Ethernet giá rẻ. Các thiết bị này thường chỉ làm nhiệm vụ truyền serial trong suốt hoặc tạo cổng COM ảo.

Điều này có thể dùng được trong một số ứng dụng đơn giản, nhưng khi đưa vào hệ thống công nghiệp, vấn đề thường phát sinh ở các điểm sau:

Không tối ưu cho Modbus công nghiệp.
Khó chẩn đoán lỗi truyền thông.
Không ổn định khi nhiều client cùng truy cập.
Thiếu webserver cấu hình.
Thiếu chế độ gateway rõ ràng giữa Modbus RTU và Modbus TCP.
Khó kiểm soát khi hệ thống mở rộng.

R-KEY-LT khác ở chỗ nó không chỉ là một bộ chuyển đổi tín hiệu đơn thuần. Thiết bị được thiết kế là một gateway công nghiệp, có webserver cấu hình, hỗ trợ Modbus TCP/IP, Modbus RTU/ASCII và Serial Device Server.

Với những hệ thống cần chạy ổn định lâu dài trong nhà máy, đây là điểm khác biệt rất quan trọng.

Nguyên lý hoạt động của R-KEY-LT

Trong chế độ Modbus Gateway Ethernet to Serial, R-KEY-LT hoạt động theo nguyên lý khá đơn giản.

PLC, SCADA hoặc máy tính gửi yêu cầu đọc dữ liệu bằng Modbus TCP/IP qua Ethernet.
R-KEY-LT nhận yêu cầu này.
Thiết bị chuyển yêu cầu đó sang Modbus RTU/ASCII qua cổng RS485.
Thiết bị Modbus RTU Slave trả dữ liệu về R-KEY-LT.
R-KEY-LT chuyển dữ liệu phản hồi lại cho PLC, SCADA hoặc máy tính qua Ethernet.

Điểm quan trọng là quá trình chuyển đổi này được thực hiện gần như trong suốt. Người dùng không cần phải lập trình lại thiết bị RS485. Chỉ cần cấu hình đúng IP, baudrate, parity, stop bit và địa chỉ Modbus của thiết bị Slave.

Ứng dụng thực tế của R-KEY-LT

Ứng dụng bộ chuyển đổi RS485 sang Ethernet

Đọc đồng hồ điện – đo công suất điện năng chuẩn ra RS485 cần qua LAN – Ethernet

Đây là ứng dụng rất phổ biến.

Nhiều đồng hồ đo công suất điện năng trong tủ MSB, MDB, MCC hoặc tủ phân phối có sẵn cổng RS485 Modbus RTU. Khi cần đưa dữ liệu về hệ thống BMS, SCADA hoặc phần mềm giám sát năng lượng, R-KEY-LT giúp chuyển Modbus RTU sang Modbus TCP để truyền qua mạng LAN.

Các thông số thường đọc gồm:

Điện áp
Dòng điện
Công suất
Tần số
Hệ số công suất
Điện năng tiêu thụ
Cảnh báo trạng thái

Kết nối cảm biến RS485 vào SCADA

Một số cảm biến công nghiệp có ngõ ra RS485 Modbus RTU như cảm biến mức, cảm biến áp suất, cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến CO2 hoặc cảm biến môi trường.

Khi muốn đưa các giá trị này lên SCADA, R-KEY-LT giúp chuyển dữ liệu sang Ethernet để hệ thống giám sát dễ dàng đọc được.

Kết nối module I/O Modbus RTU vào PLC Ethernet

Trong nhiều tủ điều khiển, module I/O mở rộng sử dụng RS485 Modbus RTU vì chi phí thấp và dễ lắp đặt.

Nếu PLC chính dùng Ethernet hoặc Modbus TCP, R-KEY-LT có thể làm cầu nối giữa PLC và các module I/O RS485.

Ứng dụng này phù hợp cho:

Tủ điều khiển bơm
Tủ HVAC
Tủ xử lý nước
Tủ giám sát năng lượng
Tủ điều khiển dây chuyền sản xuất

Mở rộng khoảng cách truyền thông RS485 bằng Ethernet

RS485 có ưu điểm truyền xa, chống nhiễu tốt, nhưng trong một số nhà máy lớn, việc kéo dây RS485 từ nhiều khu vực về phòng điều khiển có thể phức tạp.

Nếu nhà máy đã có sẵn mạng LAN công nghiệp, R-KEY-LT giúp đưa dữ liệu RS485 vào hạ tầng Ethernet. Nhờ đó, việc giám sát từ xa trở nên gọn hơn và dễ mở rộng hơn.

Kết nối thiết bị cũ vào hệ thống mới

Nhiều thiết bị cũ trong nhà máy vẫn dùng RS485 Modbus RTU. Khi nâng cấp hệ thống giám sát lên Ethernet hoặc SCADA mới, không nhất thiết phải thay toàn bộ thiết bị.

R-KEY-LT giúp tận dụng lại thiết bị RS485 hiện có, giảm chi phí nâng cấp hệ thống.

Sơ đồ kết nối cơ bản

Một ứng dụng điển hình có thể mô tả như sau:

Thiết bị Modbus RTU Slave → RS485 → R-KEY-LT → Ethernet → Switch mạng → PLC / SCADA / HMI / PC

Trong đó:

Thiết bị Modbus RTU Slave có thể là đồng hồ điện, cảm biến, module I/O hoặc bộ điều khiển.
RS485 kết nối vào cổng serial của R-KEY-LT.
Cổng Ethernet của R-KEY-LT kết nối vào switch mạng.
PLC, SCADA hoặc máy tính đọc dữ liệu qua Modbus TCP/IP.

Đây là kiểu kết nối đơn giản, dễ triển khai và phù hợp với nhiều hệ thống công nghiệp.

Cấu hình R-KEY-LT có phức tạp không?

Cấu hình bộ chuyển đổi RS485 sang Ethernet | R-key-lt

R-KEY-LT được cấu hình thông qua webserver hoặc phần mềm của Seneca.
Seneca cung cấp một phần mềm SSD – Seneca dùng để quét IP và cấu hình đổi IP cho trùng lớp mạng ban đầu.

Sau đó vào server với IP mới vừa đổi đổi để cấu hình IP, Baud, Address, cũng như các chế độ của bộ chuyển đổi rs485 sang Modbus TCP-IP.

Với ứng dụng chuyển đổi RS485 sang Ethernet cơ bản, người dùng thường chỉ cần quan tâm đến hai nhóm thông số chính.

Cấu hình Ethernet

Địa chỉ IP của R-KEY-LT
Subnet mask
Gateway
Port truyền thông Modbus TCP
Chế độ IP tĩnh hoặc DHCP nếu hệ thống cho phép

Cấu hình Serial RS485

Baudrate
Parity
Stop bit
Data bit
Giao thức Modbus RTU hoặc Modbus ASCII
Địa chỉ Slave của thiết bị RS485

Khi cấu hình, cần đảm bảo thông số serial trên R-KEY-LT giống với thiết bị RS485. Nếu baudrate hoặc parity sai, hệ thống sẽ không đọc được dữ liệu.

Những lỗi thường gặp khi dùng RS485 sang Ethernet

Sai A/B trên đường RS485

Đây là lỗi rất phổ biến. Nếu đấu ngược A/B, thiết bị có thể không truyền thông được. Khi đó cần kiểm tra lại chân A(+), B(-) và GND nếu có.

Sai baudrate hoặc parity

Thiết bị RS485 và R-KEY-LT phải cùng baudrate, parity, data bit và stop bit. Chỉ cần sai một thông số, Modbus sẽ không phản hồi.

Trùng địa chỉ Modbus Slave

Trên cùng một đường RS485, mỗi thiết bị phải có một địa chỉ Modbus riêng. Nếu hai thiết bị cùng địa chỉ, hệ thống có thể phản hồi sai hoặc không ổn định.

Trùng địa chỉ IP

Nếu dùng nhiều R-KEY-LT trong cùng mạng LAN, cần đổi IP cho từng thiết bị. Không nên để nhiều thiết bị cùng địa chỉ IP mặc định.

Không cùng lớp mạng

Máy tính, PLC hoặc SCADA phải truy cập được địa chỉ IP của R-KEY-LT. Nếu khác lớp mạng, cần cấu hình lại IP hoặc gateway cho đúng.

Thiếu điện trở kết thúc đường truyền

Với đường RS485 dài hoặc nhiều thiết bị, cần kiểm tra điện trở kết thúc và chất lượng dây truyền thông. Dây RS485 nên là dây xoắn đôi chống nhiễu, có shield trong môi trường công nghiệp.

Thiết bị này dành cho ai?

R-KEY-LT phù hợp cho kỹ sư tự động hóa, kỹ sư điện, đơn vị tích hợp hệ thống, nhà máy và các công ty cần đưa dữ liệu RS485 lên Ethernet.

Thiết bị đặc biệt phù hợp với các hệ thống có:

PLC dùng Ethernet
SCADA dùng Modbus TCP
Đồng hồ điện RS485
Cảm biến RS485
Module I/O Modbus RTU
Tủ điện phân tán nhiều khu vực
Nhu cầu giám sát dữ liệu từ xa trong mạng LAN

Nếu hệ thống đang có sẵn thiết bị RS485 nhưng cần đọc bằng Ethernet, R-KEY-LT là một giải pháp gọn và đúng kỹ thuật.

Tại sao giá cao hơn converter phổ thông?

R-KEY-LT có giá cao hơn các bộ converter RS485 sang Ethernet phổ thông vì thiết bị được thiết kế cho môi trường công nghiệp.

Điểm khác biệt nằm ở:

Thiết kế dạng DIN rail cho tủ điện.
Hỗ trợ Modbus Gateway rõ ràng.
Có webserver cấu hình.
Có chế độ Serial Device Server.
Hỗ trợ chẩn đoán truyền thông qua LED.
Làm việc ổn định trong hệ thống tự động hóa.
Phù hợp cho PLC, SCADA, HMI và phần mềm giám sát.

Đối với ứng dụng thử nghiệm đơn giản, converter giá rẻ có thể đủ dùng. Nhưng với hệ thống nhà máy cần chạy ổn định, cần dễ bảo trì và dễ chẩn đoán lỗi, gateway công nghiệp như R-KEY-LT sẽ an toàn hơn.

Khi nào không cần mua R-KEY-LT?

Không phải mọi ứng dụng RS485 đều cần dùng R-KEY-LT.
Không cần dùng R-KEY-LT nếu PLC hoặc bộ điều khiển đã có sẵn cổng RS485 Modbus RTU và khoảng cách truyền thông không quá phức tạp.
Không cần dùng nếu hệ thống chỉ có một thiết bị RS485 đặt rất gần máy tính và chỉ cần test tạm thời bằng USB-RS485.
Không cần dùng nếu toàn bộ thiết bị hiện trường đã hỗ trợ sẵn Ethernet hoặc Modbus TCP/IP.
Không cần dùng nếu người dùng chỉ muốn chuyển đổi tín hiệu analog 4-20mA sang Ethernet. Khi đó cần chọn module I/O hoặc gateway phù hợp hơn.
R-KEY-LT phù hợp nhất khi cần chuyển đổi truyền thông Modbus RTU RS485 sang Modbus TCP Ethernet trong hệ thống công nghiệp.

So sánh R-KEY-LT với converter RS485 Ethernet thường

Converter RS485 Ethernet thường phù hợp cho ứng dụng đơn giản, chi phí thấp, ít thiết bị và không yêu cầu chẩn đoán nhiều.

R-KEY-LT phù hợp hơn cho ứng dụng công nghiệp, cần kết nối PLC, SCADA, HMI, phần mềm giám sát hoặc hệ thống Modbus TCP/IP.

Nếu chỉ cần tạo COM ảo để đọc một thiết bị RS485 gần máy tính, converter phổ thông có thể dùng được.

Nếu cần đưa dữ liệu Modbus RTU vào hệ thống Ethernet công nghiệp, R-KEY-LT là lựa chọn đáng tin cậy hơn.

Những thông tin cần biết trước khi chọn R-KEY-LT

Trước khi chọn R-KEY-LT cho hệ thống, nên xác định các thông tin sau:

Thiết bị RS485 đang dùng giao thức gì?
Thiết bị có hỗ trợ Modbus RTU hay không?
Baudrate, parity, stop bit hiện tại là bao nhiêu?
Có bao nhiêu thiết bị RS485 trên cùng một đường truyền?
PLC, SCADA hoặc phần mềm đọc dữ liệu bằng Modbus TCP hay giao thức khác?
Hệ thống dùng IP tĩnh hay DHCP?
Khoảng cách từ tủ điện đến switch mạng là bao xa?
Có cần đọc dữ liệu từ nhiều client cùng lúc hay không?

Việc xác định đúng các thông tin này giúp cấu hình nhanh hơn và tránh lỗi khi vận hành.

Gợi ý lựa chọn model RS485 sang Ethernet

R-KEY-LT phù hợp cho ứng dụng cần một cổng Ethernet và một cổng serial RS485/RS232.

Nếu hệ thống cần nhiều cổng serial hơn, cần cách ly cổng serial hoặc cần hai cổng Ethernet, có thể xem xét các dòng gateway khác trong cùng series như Z-KEY hoặc Z-KEY-2ETH tùy ứng dụng.

Trong đa số ứng dụng chuyển đổi RS485 sang Ethernet cơ bản, R-KEY-LT là lựa chọn gọn, đủ chức năng và dễ triển khai.

R-KEY-LT Seneca là giải pháp phù hợp cho các hệ thống cần chuyển đổi RS485 sang Ethernet, đặc biệt trong ứng dụng Modbus RTU sang Modbus TCP.

Thiết bị giúp kết nối các đồng hồ điện, cảm biến, module I/O, bộ điều khiển hoặc thiết bị Modbus RTU hiện trường vào hệ thống Ethernet, PLC, SCADA hoặc phần mềm giám sát.

Thay vì thay mới toàn bộ thiết bị RS485, người dùng có thể dùng R-KEY-LT để tận dụng hạ tầng hiện có, giảm chi phí nâng cấp và giúp hệ thống dễ mở rộng hơn.

Nếu hệ thống cần một gateway công nghiệp để chuyển Modbus RTU RS485 sang Modbus TCP Ethernet, R-KEY-LT là một lựa chọn đáng cân nhắc.

Câu hỏi thường gặp về bộ chuyển đổi rs485 sang ethernet

R-KEY-LT có phải là bộ chuyển đổi RS485 sang Ethernet không?

Có. R-KEY-LT có thể dùng như bộ chuyển đổi RS485 sang Ethernet trong ứng dụng Modbus RTU/ASCII sang Modbus TCP/IP. Ngoài ra, thiết bị còn có các chế độ gateway và serial device server cho hệ thống công nghiệp.

R-KEY-LT có đọc được đồng hồ điện RS485 không?

Có, nếu đồng hồ điện hỗ trợ Modbus RTU qua RS485. Khi đó R-KEY-LT sẽ chuyển dữ liệu Modbus RTU sang Modbus TCP để PLC, SCADA hoặc máy tính đọc qua Ethernet

R-KEY-LT có cần lập trình không?

Với ứng dụng Modbus Gateway cơ bản, R-KEY-LT không cần lập trình phức tạp. Người dùng chủ yếu cấu hình IP Ethernet và thông số serial như baudrate, parity, stop bit.

Một R-KEY-LT đọc được nhiều thiết bị RS485 không?

Có thể đọc nhiều thiết bị RS485 trên cùng một bus nếu các thiết bị dùng chung thông số truyền thông và mỗi thiết bị có địa chỉ Modbus Slave khác nhau. Không nên để trùng địa chỉ Modbus trên cùng đường RS485.

R-KEY-LT khác gì USB-RS485?

USB-RS485 thường dùng để test hoặc cấu hình trực tiếp bằng máy tính ở khoảng cách gần. R-KEY-LT dùng để đưa thiết bị RS485 vào mạng Ethernet, phù hợp cho PLC, SCADA, HMI và hệ thống giám sát công nghiệp.

Có thể dùng R-KEY-LT để truyền dữ liệu qua mạng LAN không?

Có. R-KEY-LT có cổng Ethernet, cho phép đưa dữ liệu Modbus từ RS485 vào mạng LAN để các thiết bị Modbus TCP Client truy cập.

Khi nào nên chọn Z-KEY thay vì R-KEY-LT?

Nếu hệ thống cần nhiều cổng serial hơn hoặc cần cổng serial cách ly, có thể xem xét Z-KEY. Nếu chỉ cần một cổng serial RS485/RS232 và một cổng Ethernet cho ứng dụng gateway cơ bản, R-KEY-LT thường là lựa chọn gọn hơn.

Liên hệ tư vấn bộ chuyển đổi rs485 sang ethernet R-KEY-LT

Bạn đang có thiết bị RS485 Modbus RTU nhưng cần đọc dữ liệu qua Ethernet, PLC, SCADA hoặc phần mềm giám sát?

HUPHACO có thể hỗ trợ kiểm tra ứng dụng, tư vấn sơ đồ kết nối và lựa chọn gateway phù hợp cho từng hệ thống.

Liên hệ HUPHACO để được tư vấn R-KEY-LT Seneca và các giải pháp chuyển đổi Modbus RTU sang Modbus TCP cho tủ điện, nhà máy và hệ thống giám sát công nghiệp.

Chịu Trách nhiệm nội dung:

Kỹ sư Cơ – Điện Tử – Nguyễn Minh Hòa
Liên hệ tư vấn kỹ thuật: 0937 27 55 66 – Mr Hòa.
Email tư vấn & báo giá: sales@huphaco.vn
