Nội suy 2 chiều trong Excel: Công thức Bilinear & Ví dụ

Đã đăng trên 19/01/202619/01/2026 bởi Nguyễn Minh Hòa

Hướng dẫn công thức nội suy 2 chiều trong Excel cho kỹ thuật

19
Th1

Nội suy 2 chiều trong excel giúp bạn tính nhanh giá trị Z tại (X0, Y0) nằm giữa 4 điểm góc (Z11, Z21, Z12, Z22) của một ô lưới—rất hay gặp khi tra bảng hiệu chuẩn, map kỹ thuật, hoặc bảng dữ liệu dạng ma trận.

Nếu bạn cần tính ngay, dùng công cụ nội suy 2 chiều trong Excel online tại đây: dùng tool tính nôi suy 1–2 chiều của Huphaco tại đây: https://huphaco.vn/cong-cu-noi-suy-tuyen-tinh-online/ (nhập đúng quy ước Z11…Z22 là ra kết quả tức thì).

Nội Dung Chính

Nội suy 2 chiều là gì?

Nội suy 2 chiều (2D interpolation) là phương pháp ước lượng giá trị Z tại một điểm (X0, Y0) nằm bên trong một ô lưới giới hạn bởi 4 điểm góc:

(X1, Y1) → Z11
(X2, Y1) → Z21
(X1, Y2) → Z12
(X2, Y2) → Z22

Nói đơn giản: thay vì “đi theo một trục” như nội suy 1 chiều, nội suy 2 chiều cần hai trục vì Z phụ thuộc đồng thời vào X và Y.

Khi nào cần nội suy 2 chiều (X–Y → Z)?

Bảng tra kỹ thuật 2 trục: ví dụ nhiệt độ + áp suất → hệ số, tốc độ + tải → hiệu suất, độ ẩm + nhiệt độ → thông số bù
Dữ liệu hiệu chuẩn theo 2 biến (map)
Khi bạn có bảng ma trận và cần giá trị “ở giữa các ô”

Nội suy 2 chiều khác gì nội suy 1 chiều?

1 chiều: biết (X1,Y1) và (X2,Y2) → tìm Y tại X0
2 chiều: biết 4 điểm góc quanh (X0,Y0) → tìm Z tại (X0,Y0)

Cảnh báo: Nội suy khác ngoại suy (extrapolation)

Nội suy: X0 nằm trong [X1, X2] và Y0 nằm trong [Y1, Y2] → hợp lý, sai số thấp hơn
Ngoại suy: X0 hoặc Y0 nằm ngoài khoảng → vẫn ra số nhưng sai số có thể lớn (dữ liệu thực tế hay phi tuyến ở vùng ngoài)

Công thức nội suy 2 chiều trong excel (Bilinear) chuẩn kỹ thuật

Quy ước 4 điểm góc (cực quan trọng)

Đừng nhập lộn Z12 và Z21. Quy ước chuẩn:

Z11 = Z(X1, Y1)
Z21 = Z(X2, Y1)
Z12 = Z(X1, Y2)
Z22 = Z(X2, Y2)

Công thức bilinear đầy đủ

Gọi:
$t=\frac{X_0-X_1}{X_2-X_1}$ $u=\frac{Y_0-Y_1}{Y_2-Y_1}$

Khi đó:
$Z(X_0,Y_0)=(1-t)(1-u)Z_{11}+t(1-u)Z_{21}+(1-t)uZ_{12}+tuZ_{22}$

Checklist chống nhầm

X1 < X2, Y1 < Y2 (hoặc ít nhất là xác định đúng “đầu–cuối”)
X0 nằm trong đoạn X1–X2, Y0 nằm trong đoạn Y1–Y2 (nếu muốn nội suy đúng nghĩa)
Z11–Z22 đúng vị trí theo (X1/X2, Y1/Y2)
Đồng nhất đơn vị (đừng trộn °C với K, bar với kPa, v.v.)

Ví dụ nội suy 2 chiều trong excel dễ hiểu (để tự kiểm tra đúng/sai)

Giả sử bạn có 1 ô lưới:

X1 = 10, X2 = 20
Y1 = 100, Y2 = 200

Giá trị tại 4 góc:

Z11 = 50 (tại X=10, Y=100)
Z21 = 70 (tại X=20, Y=100)
Z12 = 90 (tại X=10, Y=200)
Z22 = 110 (tại X=20, Y=200)

Cần tính tại:

X0 = 15, Y0 = 150

Tính:

Vì t=u=0.5 nên Z là trung bình có trọng số và trong trường hợp này ra:

(t=u=0.5; Z11=50, Z21=70, Z12=90, Z22=110):

(1−t)(1−u)Z11 = 0.25*50 = 12.5
t(1−u)Z21 = 0.25*70 = 17.5
(1−t)uZ12 = 0.25*90 = 22.5
tuZ22 = 0.25*110 = 27.5
=> Z = 80

Nếu bạn nhập sai Z12 ↔ Z21 thì kết quả lệch ngay. Đây là cách tự test nhanh.

Nội suy 2 chiều trong Excel (3 cách làm thực tế)

Cách 1 – Viết công thức bilinear trực tiếp (khuyến nghị khi chỉ cần 1 ô)

Giả sử bạn đặt các ô như sau:

B2 = X1, C2 = X2
B3 = Y1, C3 = Y2
B5 = Z11, C5 = Z21
B6 = Z12, C6 = Z22
E2 = X0, E3 = Y0

Công thức (dễ hiểu, tách t và u):

=(E2-B2)/(C2-B2)

=(E3-B3)/(C3-B3)

=(1-t)*(1-u)*B5 + t*(1-u)*C5 + (1-t)*u*B6 + t*u*C6

Option A (khuyến nghị – Excel 365): dùng LET (copy 1 phát chạy luôn).

=LET(
X1,B2, X2,C2, Y1,B3, Y2,C3,
Z11,B5, Z21,C5, Z12,B6, Z22,C6,
X0,E2, Y0,E3,
t,(X0-X1)/(X2-X1),
u,(Y0-Y1)/(Y2-Y1),
(1-t)*(1-u)*Z11 + t*(1-u)*Z21 + (1-t)*u*Z12 + t*u*Z22
)

Option B (Excel cũ): ghi rõ “t nằm ở ô G2, u ở ô G3” rồi thay t/u bằng $G$2/$G$3 để dán là chạy.

Cách 2 – Tách thành 2 lần nội suy 1 chiều (an toàn nhất)

Bước 1: Nội suy theo X tại Y1:

ZY1 = nội suy giữa Z11 và Z21 theo X0

Bước 2: Nội suy theo X tại Y2:

ZY2 = nội suy giữa Z12 và Z22 theo X0

Bước 3: Nội suy theo Y giữa ZY1 và ZY2 theo Y0

Cách này ít nhầm nhất khi làm hiện trường vì bạn nhìn được từng bước.

Cách 3 – Lấy 4 điểm góc từ bảng lớn bằng INDEX/MATCH/XLOOKUP

Khi dữ liệu là bảng nhiều hàng/cột:

Dùng XLOOKUP/MATCH để tìm X1, X2 (2 cột gần nhất)
Dùng XLOOKUP/MATCH để tìm Y1, Y2 (2 hàng gần nhất)
Dùng INDEX để lấy Z11, Z21, Z12, Z22
Sau đó áp dụng cách 1 hoặc cách 2.

Đây là phần “ăn tiền” nếu bạn có bảng tra lớn, nhưng cần set đúng logic “lấy 2 giá trị bao quanh”.

Nội suy trong Excel và công thức nội suy tuyến tính 1 chiều

Không phải lúc nào cũng cần 2D. Nếu dữ liệu của bạn chỉ phụ thuộc vào một biến, nội suy 1 chiều nhanh hơn và ít sai.

Khi nào chỉ cần nội suy 1 chiều?

Scale 4–20mA ↔ 0–100% / 0–10 bar / 0–5 m
Một bảng tra 1 trục (chỉ X→Y)

Công thức 1 chiều chuẩn

$Y=Y_1+\frac{(X_0-X_1)\cdot (Y_2-Y_1)}{(X_2-X_1)}$

Hàm Excel hay dùng: FORECAST.LINEAR/TREND dùng khi nào?

Dùng khi bạn có dữ liệu tuyến tính và muốn “nhanh gọn”
Nhưng với hiện trường kỹ thuật, tao vẫn khuyên dùng công thức để tránh hiểu sai “forecast” là dự báo dài hạn

Dùng tool online để tính nhanh 1 chiều & 2 chiều

Nếu bạn cần ra kết quả ngay (đi công trình, cần copy nhanh, hoặc sợ nhầm dấu phẩy/dấu chấm), dùng tool:

👉 Công cụ nội suy tuyến tính online 1 & 2 chiều | Miễn Phí
https://huphaco.vn/cong-cu-noi-suy-tuyen-tinh-online/

Nhắc lại quy ước 2D khi nhập:

Z11=Z(X1,Y1), Z21=Z(X2,Y1), Z12=Z(X1,Y2), Z22=Z(X2,Y2)

Câu hỏi thường gặp về nội suy 2 chiều trong Excel

Nội suy 2 chiều trong Excel là gì?

Là cách tính giá trị Z tại (X0, Y0) dựa trên 4 điểm góc của một ô lưới (X1/X2, Y1/Y2). Đây là bilinear interpolation.

Bilinear interpolation khác gì nội suy 1 chiều?

1 chiều dùng 2 điểm để suy Y theo X. Bilinear dùng 4 điểm để suy Z theo cả X và Y.

Z11, Z12, Z21, Z22 nhập theo quy ước nào?

Z11=Z(X1,Y1), Z21=Z(X2,Y1), Z12=Z(X1,Y2), Z22=Z(X2,Y2). Nhập sai vị trí là ra kết quả sai.

Nếu X0 hoặc Y0 nằm ngoài khoảng thì sao?

Excel/tool vẫn ra số nhưng đó là ngoại suy, sai số có thể lớn nếu vùng ngoài không tuyến tính.

Excel có hàm nội suy 2 chiều “một phát” không?

Excel không có hàm bilinear riêng chuẩn. Cách bền là viết công thức bilinear hoặc tách thành 2 lần nội suy 1 chiều.

Nội suy trong Excel có dùng được cho 4–20mA/PLC/SCADA không?

Dùng được khi quan hệ tuyến tính trong đoạn xét. Nếu cảm biến/đặc tuyến phi tuyến, cần phương pháp đa điểm hoặc đặc tuyến nhà sản xuất.

Tư vấn nội suy 2 chiều trong kỹ thuật

Nếu bạn cần scale/nội suy cho hệ đo lường thực tế (4–20mA ↔ mức/áp suất/nhiệt độ), hoặc cần tư vấn cấu hình phần cứng để hệ thống ổn định (cách ly, chống nhiễu, chuẩn tín hiệu cho PLC/SCADA), Hưng Phát hỗ trợ rà đúng dải đo và điểm chuẩn theo ứng dụng.

Hotline kỹ thuật: 0937 27 55 66

Email tư vấn & báo giá: sales@huphaco.vn

Kiến Thức Tự Động Hóa

Đổi mmHg sang Pa – Công thức chuẩn & cách quy đổi chính xác

Đã đăng trên 19/01/202611/08/2026 bởi Nguyễn Minh Hòa

19
Th1

Đổi mmHg sang Pa là nhu cầu rất phổ biến trong y tế, vật lý, khí tượng và kỹ thuật công nghiệp, khi cần chuẩn hóa dữ liệu từ đơn vị truyền thống (mmHg) sang đơn vị chuẩn hệ SI là Pascal (Pa).

Trên thực tế, rất nhiều người:

Không nhớ chính xác 1 mmHg bằng bao nhiêu Pa
Dùng công thức làm tròn sai
Nhầm lẫn giữa Pa – kPa – MPa
Dẫn đến sai số khi tính toán, lập trình hoặc làm báo cáo kỹ thuật

Bài viết này giúp bạn:

Hiểu đúng bản chất mmHg và Pa
Nắm công thức đổi mmHg sang Pa chuẩn kỹ thuật
Xem ví dụ thực tế dễ áp dụng
Và biết khi nào nên dùng công cụ đổi online để tránh sai sót

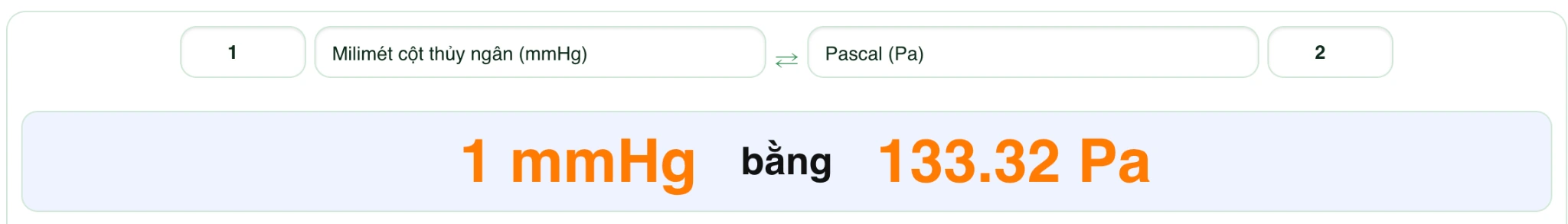

Đổi đơn vị áp suất từ mmHg sang Pascal Pa

Nội Dung Chính

mmHg là gì? Vì sao vẫn được sử dụng đến nay?

mmHg (millimeter of mercury) là đơn vị đo áp suất dựa trên chiều cao cột thủy ngân. Đây là đơn vị có lịch sử lâu đời và vẫn được dùng phổ biến trong:

Y tế (đo huyết áp: 120/80 mmHg)
Các hệ thống đo áp suất thấp
Tài liệu kỹ thuật và thiết bị đời cũ

Dù không thuộc hệ SI, mmHg vẫn tồn tại vì:

Trực quan, dễ hình dung
Quen thuộc với bác sĩ, kỹ thuật viên
Gắn liền với tiêu chuẩn y sinh trong nhiều thập kỷ

Pa là gì? Vì sao Pa là đơn vị bắt buộc trong kỹ thuật?

Pascal (Pa) là đơn vị đo áp suất chính thức trong hệ SI, được sử dụng trong hầu hết các lĩnh vực kỹ thuật hiện đại:

Công nghiệp – tự động hóa
PLC / SCADA
Tài liệu ISO – IEC
Mô phỏng, tính toán và chuẩn hóa dữ liệu

Trong thực tế:

1 Pa = 1 N/m²
Do Pa khá nhỏ, người ta thường dùng kPa hoặc MPa để biểu diễn

👉 Khi làm việc kỹ thuật, Pa là đơn vị bắt buộc, còn mmHg chỉ mang tính tham khảo hoặc hiển thị.

Công thức đổi mmHg sang Pa chuẩn kỹ thuật

1 mmHg = 133.322 Pa

👉 Công thức tổng quát: Pa = mmHg × 133.322

Ví dụ nhanh:

10 mmHg = 1.333 Pa
120 mmHg ≈ 15.999 Pa
760 mmHg ≈ 101.325 Pa

⚠️ Lưu ý quan trọng
Không dùng hệ số làm tròn (133 hoặc 133.3) trong:

Tính toán kỹ thuật
Hiệu chuẩn
Lập trình PLC
Chuẩn hóa dữ liệu đo

Bảng quy đổi nhanh mmHg sang Pa (tham khảo)

mmHg	Pa (xấp xỉ)
1	133.322
10	1.333
100	13.332
120	15.999
760	101.325

📌 Ghi chú
Bảng này chỉ dùng để xem nhanh. Khi cần độ chính xác cao, hãy dùng công thức hoặc công cụ chuyển đổi tự động.

So sánh mmHg và Pa trong thực tế sử dụng

Tiêu chí	mmHg	Pa
Thuộc hệ SI	❌	✅
Dễ đọc – trực quan	✅	❌
Chuẩn kỹ thuật	❌	✅
Dùng trong PLC / SCADA	❌	✅
Y tế – huyết áp	✅	❌

👉 Kết luận:

mmHg phù hợp để hiển thị và tham khảo
Pa bắt buộc khi làm kỹ thuật và chuẩn hóa dữ liệu

Ví dụ đổi mmHg sang Pa trong thực tế

Ví dụ 1: Huyết áp y tế

Huyết áp: 120 mmHg
Quy đổi:120 × 133.322 = 15.999 Pa

👉 Khi đưa vào mô hình tính toán hoặc báo cáo kỹ thuật, phải đổi sang Pa

Ví dụ 2: Áp suất khí quyển tiêu chuẩn

Áp suất khí quyển: 760 mmHg
Quy đổi:760 × 133.322 ≈ 101.325 Pa

👉 Đây là giá trị áp suất khí quyển chuẩn quốc tế.

Những lỗi sai thường gặp khi đổi mmHg sang Pa

❌ Nhầm Pa với kPa hoặc MPa
❌ Làm tròn sai hệ số quy đổi
❌ Sai dấu thập phân khi nhập số
❌ Mỗi người tính một kiểu → dữ liệu không đồng nhất

👉 Trong hệ thống kỹ thuật, sai đơn vị = sai toàn bộ kết quả

Khi nào nên dùng công cụ đổi mmHg sang Pa online?

Bạn nên dùng công cụ chuyển đổi khi:

Cần đổi nhiều giá trị liên tục
Làm việc với dữ liệu kỹ thuật hoặc PLC
Cần độ chính xác tuyệt đối
Không muốn kiểm tra lại công thức bằng tay

🔧 Công cụ đổi mmHg sang Pa (bản cơ bản)

Công cụ bên dưới chỉ hỗ trợ đổi nhanh mmHg → Pa để kiểm tra tức thời.
Để chuyển đổi đầy đủ các đơn vị áp suất như Pa, kPa, bar, psi, atm, mmHg…, vui lòng sử dụng công cụ chuyên dụng tại:

👉 đổi đơn vị áp suất online

Khi nào cần đổi mmHg sang Pa trong công việc thực tế?

Chuẩn hóa dữ liệu đo áp suất
Lập trình PLC / SCADA
Viết báo cáo kỹ thuật theo chuẩn SI
Phân tích dữ liệu y sinh – vật lý
Đọc tài liệu quốc tế sử dụng Pa

Tứ vấn chuyển đổi mmH sang Pa dành cho kỹ sư & đơn vị kỹ thuật

Bạn đang cần:

Chuẩn hóa đơn vị áp suất?
Tư vấn cảm biến áp suất, module 4–20mA?
Hỗ trợ cấu hình PLC / SCADA?
Công cụ chuyển đổi chính xác, dùng lâu dài?

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email tư vấn & báo giá: sales@huphaco.vn

Huphaco hỗ trợ tư vấn – chọn thiết bị – cấu hình – chuẩn hóa tín hiệu đo cho hệ thống đo lường và tự động hóa công nghiệp.

Hướng Dẫn, Kiến Thức Tự Động Hóa

Nội suy một chiều là gì? Công thức và ví dụ hệ 4–20mA, 0–10V

Đã đăng trên 19/01/202619/01/2026 bởi Nguyễn Minh Hòa

Công thức nội suy một chiều và ví dụ 4-20mA, 0-10V trong hệ đo lường công nghiệp

19
Th1

Nội suy một chiều là phương pháp tính toán giúp quy đổi chính xác giữa giá trị đầu vào và đầu ra trong các hệ thống đo lường – điều khiển như 4–20mA, 0–10V, nhiệt độ, áp suất, mức, lưu lượng…
Bài viết này tổng hợp công thức + ví dụ thực tế để bạn hiểu và tự kiểm tra nhanh. Nếu bạn cần công cụ nội suy tuyến tính online đầy đủ, dùng tại: công cụ nội suy tuyến tính online 1 chiều & 2 chiều.

Nội Dung Chính

Nội suy một chiều là gì?

Nội suy một chiều (Linear Interpolation – 1D) là phương pháp xác định một giá trị chưa biết nằm giữa hai mốc đã biết, dựa trên mối quan hệ tuyến tính.

Trong kỹ thuật đo lường – tự động hóa, nội suy một chiều được dùng để:

Scale tín hiệu 4–20mA ↔ giá trị đo
Quy đổi 0–10V ↔ áp suất / mức / nhiệt độ
Hiệu chỉnh tín hiệu analog đưa vào PLC / SCAD
Tính nhanh khi không có phần mềm cấu hình thiết bị

Trường hợp phổ biến nhất của nội suy 1 chiều là nội suy tuyến tính. Bạn có thể xem công thức kèm Công Cụ Nội Suy Tuyến Tính Online tại đây.

Khi nào cần dùng nội suy một chiều?

Bạn nên dùng công cụ nội suy một chiều khi:

Cần quy đổi tín hiệu 4–20mA sang giá trị thực
Cấu hình nhanh hệ thống PLC – HMI – SCADA
Kiểm tra tín hiệu analog tại hiện trường
Hiệu chỉnh transmitter bị lệch span / zero
Không muốn mở Excel hay viết công thức thủ công

👉 Đây là nhu cầu thực tế hàng ngày của kỹ sư điện – tự động hóa.

Ví dụ nội suy một chiều thực tế

Ví dụ 1 – Quy đổi 4–20mA sang nhiệt độ

4 mA ↔ 0 °C
20 mA ↔ 100 °C
Giá trị đo được: 12 mA

➡️ Kết quả nội suy: 50 °C

Ví dụ 2 – Quy đổi điện áp 0–10V

0 V ↔ 0 bar
10 V ↔ 250 bar
Điện áp đo được: 6 V

➡️ Áp suất nội suy: 150 bar

So sánh nội suy một chiều với các cách làm khác

Cách làm	Nhược điểm
Excel	Dễ sai công thức, mất thời gian
PLC	Phải online thiết bị, không linh hoạt
Phần mềm hãng	Phụ thuộc thiết bị
Công cụ này	Nhanh – chính xác – dùng mọi lúc

Công thức nội suy một chiều (chuẩn kỹ thuật)

Công cụ sử dụng công thức nội suy tuyến tính:

Y = Y₁ + (X − X₁) × (Y₂ − Y₁) / (X₂ − X₁)

Trong đó:

X: giá trị đầu vào cần tính
X₁, X₂: mốc đầu vào
Y₁, Y₂: mốc đầu ra tương ứng

👉 Công thức này được sử dụng trong PLC, transmitter và hệ thống đo lường công nghiệp.

Ví dụ minh họa cách tính nội suy một chiều 4-20mA, 0-10V

CẤU HÌNH THANG ĐO

Tín hiệu Thấp

Tín hiệu Cao

Đơn vị tín hiệu

Giá trị Min

Giá trị Max

Đơn vị giá trị thực

1. GIÁ TRỊ THỰC (bar) → TÍN HIỆU (mA)

—

mA

2. TÍN HIỆU (mA) → GIÁ TRỊ THỰC (bar)

—

bar

Công cụ này phù hợp với ai?

Kỹ sư điện – tự động hóa
Kỹ thuật viên bảo trì nhà máy
Sinh viên ngành điều khiển – đo lường
Người làm PLC / SCADA / Instrumentation

Tư vấn kỹ thuật & giải pháp đo lường

Bạn đang gặp các vấn đề sau?

❌ Scale tín hiệu 4–20mA không chính xác
❌ PLC hiển thị sai giá trị
❌ Không biết chọn bộ chuyển đổi tín hiệu phù hợp
❌ Cần giải pháp đo lường ổn định cho nhà máy

👉 Huphaco hỗ trợ tư vấn kỹ thuật chuyên sâu, không bán sai – không cấu hình ẩu.

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email tư vấn & báo giá: sales@huphaco.vn

Câu hỏi thường gặp về nội suy một chiều

Nội suy một chiều khác gì nội suy hai chiều?

Nội suy một chiều chỉ xét 1 biến đầu vào, trong khi nội suy hai chiều dùng cho bảng dữ liệu 2 biến.

Công cụ này có dùng cho 4–20mA không?

Có. Đây là ứng dụng phổ biến nhất của nội suy một chiều trong kỹ thuật.

Kết quả có chính xác cho ứng dụng công nghiệp không?

Có. Công cụ sử dụng công thức tuyến tính chuẩn, tương đương PLC và phần mềm cấu hình thiết bị.

Có cần đăng nhập hay cài phần mềm không?

Không. Công cụ chạy trực tiếp trên trình duyệt.

Hướng Dẫn, Kiến Thức Tự Động Hóa

Quy đổi 4-20mA sang Áp suất, Nhiệt độ, Mức nước (Chuẩn kỹ thuật 2026)

Đã đăng trên 16/01/202616/01/2026 bởi Nguyễn Minh Hòa

So sánh tín hiệu 4-20mA live zero và tín hiệu 0-10V trong hệ thống đo lường công nghiệp

16
Th1

Cách quy đổi 4-20mA là thao tác bắt buộc trong mọi hệ thống đo lường – điều khiển công nghiệp, nơi kỹ sư không đọc trực tiếp áp suất, mức hay nhiệt độ mà chỉ nhận được tín hiệu dòng điện 4–20mA từ cảm biến. Trên thực tế, phần lớn sai số hệ thống không đến từ cảm biến, mà đến từ hiểu sai bản chất tín hiệu và quy đổi sai thang đo.

Bài viết này cung cấp logic quy đổi 4-20mA chuẩn kỹ thuật, công thức áp dụng ngay, ví dụ thực tế và cảnh báo những lỗi “chết người” thường gặp trong PLC – SCADA.

Nội Dung Chính

Tín hiệu 4-20mA là gì? Vì sao phải quy đổi?

Tín hiệu 4-20mA là tín hiệu analog tuyến tính, trong đó:

4mA ≠ 0 vật lý → gọi là live zero
20mA = 100% dải đo

Ví dụ:

Cảm biến áp suất 0–10 bar
4mA → 0 bar
20mA → 10 bar

PLC hoặc SCADA không hiểu “bar” hay “°C”, mà chỉ hiểu dòng điện. Vì vậy, quy đổi 4-20mA là bước chuyển từ giá trị điện (mA) sang giá trị vật lý thực.

Sơ đồ quy đổi tín hiệu 4-20mA trong hệ thống đo lường công nghiệp PLC SCADA

Thực tế trong nhà máy cho thấy:

Phần lớn sai số không đến từ cảm biến, mà đến từ việc quy đổi sai thang đo (scale), dùng sai công thức hoặc scale chồng nhiều lần trong PLC – SCADA.

Bài viết này cung cấp:

Quy trình quy đổi 4–20mA / 0–10V chuẩn kỹ thuật
Bảng tính online áp dụng ngay
Cảnh báo các sai lầm “chết người” thường gặp khi vận hành hệ thống đo

🔧 Bảng tính quy đổi 4–20mA / 0–10V online (áp dụng ngay)

CẤU HÌNH THANG ĐO

Tín hiệu Thấp

Tín hiệu Cao

Đơn vị tín hiệu

Giá trị Min

Giá trị Max

Đơn vị giá trị thực

1. GIÁ TRỊ THỰC (bar) → TÍN HIỆU (mA)

—

2. TÍN HIỆU (mA) → GIÁ TRỊ THỰC (bar)

—

bar

Nhập:

Giá trị Min – Max của cảm biến
Dòng đo mA hoặc điện áp V

Nhận ngay:

Giá trị đo thực (áp suất / nhiệt độ / mức / lưu lượng…)
Phần trăm thang đo (%)

👉 Toàn bộ nội dung bên dưới đều xoay quanh logic của bảng tính này.

Công thức quy đổi 4-20mA chuẩn kỹ thuật

Giá trị đo = (I – 4) × (Max – Min) / 16 + Min

Trong đó:

I: dòng đo được (mA)
Min: giá trị thấp nhất của dải đo
Max: giá trị cao nhất của dải đo
16 = 20 – 4 (độ rộng dải tín hiệu)

Ví dụ quy đổi 4-20mA thực tế

Ví dụ 1: Quy đổi 4-20mA sang áp suất

Dải đo: 0–10 bar
Dòng đo: 12mA

Áp dụng công thức:

(12 – 4) × (10 – 0) / 16 + 0 = 5 bar

➡️ 12mA tương ứng 5 bar

Ví dụ 2: Quy đổi 4-20mA sang nhiệt độ

Dải đo: 0–100°C
Dòng đo: 8mA

(8 – 4) × 100 / 16 = 25°C

Nội suy tuyến tính trong quy đổi 4-20mA

Về bản chất, quy đổi 4-20mA chính là nội suy tuyến tính giữa 2 điểm:

(4mA, Min)
(20mA, Max)

Vì vậy:

Có thể tính bằng công thức
Hoặc dùng công cụ nội suy tuyến tính để kiểm tra nhanh kết quả, tránh nhầm số khi scale PLC

👉 Nếu bạn cần công cụ tính nhanh, hãy dùng công cụ nội suy tuyến tính online để kiểm tra lại giá trị đo trước khi cấu hình PLC.

Cách quy đổi 4-20mA sang áp suất (Pressure)

Sơ đồ quy đổi tín hiệu 4-20mA từ cảm biến mức về màn hình hiển thị — Minh họa kết nối cảm biến và tín hiệu 4–20mA trong hệ thống đo mức

Công thức quy đổi áp suất tuyến tính

Ví dụ: cảm biến 0–10 bar

Dòng đo: 12mA
Dải đo: 0–10 bar

Lưu ý quan trọng

Phải xác định đúng áp suất dư / tuyệt đối / áp suất âm
Không đổi nhầm bar – psi – kPa
Áp suất âm cần cảm biến chuyên dụng

Cách quy đổi 4-20mA sang nhiệt độ (Temperature)

Sơ đồ quy đổi tín hiệu 4-20mA sang nhiệt độ hiển thị trên bộ điều khiển

Quy đổi khi dùng transmitter nhiệt độ

Transmitter đã xử lý tín hiệu RTD hoặc thermocouple và xuất ra 4–20mA tuyến tính. Kỹ sư chỉ cần quy đổi theo công thức.

Ví dụ: dải 0–200°C

Dòng đo: 13.6mA

Vì sao tín hiệu nhiệt độ hay bị nhảy số?

Nhiễu EMI
Dây bù nhiệt sai
Scale chồng trong PLC

Cách quy đổi 4-20mA sang mức nước (Level)

Ứng dụng quy đổi tín hiệu 4-20mA từ cảm biến siêu âm đo mức nước trong bồn chứa

Mức nước bằng cảm biến siêu âm

Mức nước đã được đổi sang 4–20mA
Quy đổi tuyến tính theo dải đo

Mức nước bằng radar / thủy tĩnh

Tín hiệu thường tuyến tính
Cần trừ offset lắp đặt (dead zone)

⚠️ Lỗi Zero Elevation khi đo bồn kín:
Không bù áp suất nền → giá trị mức sai ngay từ điểm 0.

⚠️ Cảnh báo khi quy đổi 4-20mA sang lưu lượng (Flow)

Vì sao lưu lượng chênh áp không tuyến tính?

Lưu lượng tỉ lệ với căn bậc hai của chênh áp, không phải tuyến tính.

Square Root Extraction xử lý ở đâu?

Trong transmitter
Trong PLC
Trong DCS

Khi nào được phép dùng công thức tuyến tính cho lưu lượng?

Chỉ áp dụng cho:

Lưu lượng điện từ
Lưu lượng siêu âm
Lưu lượng đã linearize sẵn

Quy đổi 4-20mA trong PLC – SCADA: scale ở đâu là đúng?

Một lỗi rất phổ biến là scale chồng nhiều lần.

Các vị trí có thể scale:

Trong cảm biến (smart transmitter)
Trong module analog input
Trong PLC
Trong SCADA / HMI

👉 Nguyên tắc kỹ thuật:

Chỉ scale 1 lần duy nhất
Các tầng còn lại để dạng raw value

Nếu:

Sensor đã xuất bar
PLC lại scale lần nữa
➡️ Sai số là chắc chắn

Các sai lầm phổ biến khi quy đổi 4–20mA

Nhầm 4mA = 0 giá trị đo (sai bản chất Live Zero)
Nhầm 2-wire và 4-wire gây sụt áp
Đổi mA sang V bằng 500Ω nhưng không xét sai số
Nhiễu EMI làm tín hiệu dao động nhưng vẫn lấy giá trị tức thời

Tư vấn chuẩn kỹ thuật quy đổi 4-20mA cho hệ PLC – SCADA

Bạn đang gặp các vấn đề sau?

Quy đổi 4-20mA ra sai áp suất / nhiệt độ / mức / lưu lượng
Hệ thống PLC đọc đúng mA nhưng sai giá trị kỹ thuật
Bị scale chồng nhiều lần giữa cảm biến – module analog – PLC
Không chắc nên scale ở transmitter hay trong PLC
Lưu lượng chênh áp đo sai lệch lớn dù cảm biến vẫn “báo đủ mA”

👉 Đây là lỗi hệ thống đo lường – không phải lỗi cảm biến.

Huphaco hỗ trợ gì cho bạn?

Rà soát logic scale 4–20mA / 0–10V toàn hệ thống
Kiểm tra cấu hình transmitter – module analog – PLC
Tư vấn đúng công thức quy đổi cho áp suất, nhiệt độ, mức, lưu lượng
Đề xuất giải pháp xử lý Square Root, linearization khi cần
Hỗ trợ kỹ sư vận hành tránh sai số tích lũy và lỗi đọc dữ liệu

Phù hợp cho:

Nhà máy sản xuất, khu công nghiệp
Kỹ sư điện – tự động hóa – đo lường
Hệ thống PLC, SCADA, DCS, Gateway công nghiệp
Dự án cần độ chính xác cao, vận hành ổn định dài hạn

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email tư vấn & báo giá: sales@huphaco.vn

Quy đổi 4-20mA đúng ngay từ đầu giúp bạn tránh sai số, tránh dừng máy và tránh chi phí sửa lỗi về sau.
Liên hệ Huphaco để được tư vấn đúng chuẩn kỹ thuật – đúng thực tế nhà máy.

Quy đổi 4–20mA là gì và dùng để làm gì?

Quy đổi 4–20mA là quá trình chuyển tín hiệu dòng điện 4–20mA sang giá trị kỹ thuật thực như áp suất, nhiệt độ, mức nước hoặc lưu lượng dựa trên dải đo (min–max) của cảm biến.
Việc này giúp PLC, SCADA và kỹ sư hiểu đúng giá trị đo, thay vì chỉ đọc dòng mA thô.

Vì sao không được hiểu 4mA = 0 giá trị đo?

Trong tín hiệu 4–20mA, 4mA là Live Zero, không phải giá trị đo bằng 0.
4mA dùng để:

Phát hiện đứt dây

Phát hiện lỗi nguồn

Tăng độ tin cậy truyền tín hiệu

Nếu PLC đọc 0mA, gần như chắc chắn là lỗi hệ thống, không phải giá trị đo.

Công thức quy đổi 4–20mA chuẩn kỹ thuật là gì?

Công thức quy đổi 4–20mA chuẩn công nghiệp là:

Giá trị đo = (I – 4) / 16 × (Giá trị max – Giá trị min) + Giá trị min

Công thức này chỉ đúng khi tín hiệu tuyến tính và cảm biến đã được scale đúng từ nhà sản xuất.

Khi nào KHÔNG được quy đổi tuyến tính tín hiệu 4–20mA?

Không được quy đổi tuyến tính khi:

Đo lưu lượng chênh áp (DP Flow)

Đo loadcell

Hệ đo có quan hệ phi tuyến

Các trường hợp này cần Square Root Extraction hoặc thuật toán xử lý riêng, nếu không sẽ gây sai số nghiêm trọng.

Scale 4–20mA ở cảm biến hay trong PLC thì đúng hơn?

Không có câu trả lời “đúng tuyệt đối”, nhưng quan trọng nhất là không scale chồng nhiều lần.
Nguyên tắc an toàn:

Chỉ scale một lần duy nhất

Ghi rõ scale ở cảm biến, module analog hoặc PLC

Tránh scale lặp gây sai số tích lũy

Kiến Thức Tự Động Hóa

Đơn Vị Đo Áp Suất Là Gì? Pa, bar, psi, MPa, atm

Đã đăng trên 15/01/202611/08/2026 bởi Nguyễn Minh Hòa

Các đơn vị đo áp suất phổ biến và bảng quy đổi chuẩn quốc tế

15
Th1

Đơn vị đo áp suất phổ biến nhất hiện nay bao gồm Pascal (Pa), Bar, PSI, và MPa. Tùy theo khu vực (Mỹ dùng PSI, Châu Âu dùng Bar, Nhật Bản dùng Pa), các thiết bị đo sẽ có thang đo khác nhau. Bài viết này [Huphaco] cung cấp bảng quy đổi chuẩn quốc tế giúp bạn chuyển đổi nhanh chóng giữa các đơn vị áp suất kỹ thuật.

Đơn vị SI chuẩn: Pascal (Pa)
1 Bar = 100,000 Pa = 14.5 PSI = 0.987 atm
Ứng dụng y học: mmHg
Ứng dụng công nghiệp: Bar, PSI, MPa

Đơn vị đo áp suất trên đồng hồ đo áp suất Georgin - Pháp — Đơn vị đo áp suất trên đồng hồ đo áp suất Georgin – Pháp

Nội Dung Chính

Đơn vị đo áp suất là gì?

Các đơn vị đo áp suất phổ biến bao gồm Pascal (Pa), Bar, PSI, và Atmosphere (atm). Trong đó, 1 Bar = 100.000 Pa = 14.5 PSI = 0.987 atm.

Tùy vào khu vực địa lý và ngành đặc thù, người ta còn sử dụng nhiều đơn vị khác.

Châu Âu: Thường dùng Bar, Pascal.
Mỹ: Ưu tiên dùng PSI (Pound per Square Inch).
Châu Á (Nhật Bản, Hàn Quốc): Thường dùng Pa, MPa, kg/cm2.

Xem nhanh: Chuyển đổi đơn vị áp suất online.

Khái niệm áp suất trong kỹ thuật và công nghiệp

Áp suất là đại lượng vật lý thể hiện lực tác dụng lên một đơn vị diện tích. Trong kỹ thuật, áp suất xuất hiện ở hầu hết các hệ thống như khí nén, thủy lực, hơi nóng, hóa chất, HVAC, thực phẩm, dược phẩm…

Về mặt toán học:

Áp suất = Lực / Diện tích

Tùy theo hệ đo lường và lĩnh vực ứng dụng, áp suất được biểu diễn bằng nhiều đơn vị khác nhau.

Xem thêm: áp suất là gì và các loại áp suất tại đây!

Vì sao cần nhiều đơn vị đo áp suất khác nhau?

Sự đa dạng của đơn vị đo áp suất đến từ:

Lịch sử phát triển kỹ thuật ở các khu vực khác nhau (châu Âu, Mỹ, châu Á)
Đặc thù ngành (cơ khí, điện – điều khiển, hóa chất)
Chuẩn thiết bị và tiêu chuẩn quốc gia

Ví dụ:

Thiết bị châu Âu thường dùng bar
Thiết bị Mỹ thường dùng psi
Tài liệu khoa học dùng Pa
Thực tế tại Việt Nam hay gặp kg/cm²

Áp suất tuyệt đối, áp suất dư và áp suất chân không

Đây là lỗi nhầm rất nguy hiểm trong thực tế:

Áp suất tuyệt đối (Absolute pressure): tính từ mốc chân không tuyệt đối
Áp suất dư (Gauge pressure): so với áp suất khí quyển
Áp suất chân không: thấp hơn áp suất khí quyển

👉 Khi đọc datasheet hoặc chọn cảm biến, phải phân biệt rõ loại áp suất, không chỉ đơn vị.

Các đơn vị đo áp suất phổ biến hiện nay

So sánh đơn vị áp suất Psi và Bar trên đồng hồ đo áp suất công nghiệp

Để nắm vững kiến thức, bạn cần phân biệt rõ các nhóm đơn vị đo áp suất sau:

Pascal (Pa) & Megapascal (MPa): Đơn vị chuẩn SI, thường dùng trong nghiên cứu và các tiêu chuẩn kỹ thuật.
Bar: Đơn vị cực kỳ phổ biến trong công nghiệp khí nén và thủy lực.
PSI: Phổ biến trên các thiết bị xuất xứ từ Mỹ hoặc Anh.
Atmosphere (atm): Đơn vị đo áp suất khí quyển.
mmHg (Milimet thủy ngân): Sử dụng chủ yếu trong y tế (đo huyết áp) và khí tượng.

Pascal (Pa) – đơn vị chuẩn trong hệ SI

Pa là đơn vị đo áp suất trong hệ SI quốc tế.

1 Pa = 1 N/m²
Thường dùng trong nghiên cứu, tính toán lý thuyết
Trong công nghiệp hay dùng kPa, MPa thay vì Pa vì Pa quá nhỏ

Bar – đơn vị phổ biến trong công nghiệp

Đơn vị đo áp suất BAR được dùng cho đồng hồ đo chênh áp

Bar là đơn vị rất phổ biến trong nhà máy:

1 bar ≈ áp suất khí quyển
Dễ đọc, dễ hình dung
Thường dùng cho: khí nén, hơi, thủy lực

👉 Phần lớn cảm biến áp suất công nghiệp hiện nay dùng bar.

PSI – đơn vị thường gặp trên thiết bị Mỹ

PSI (pound per square inch) phổ biến trong:

Thiết bị Mỹ
Ô tô, máy nén, thiết bị nhập khẩu từ US

👉 Khi làm việc với thiết bị Mỹ, bắt buộc đổi psi sang bar hoặc Pa để tránh cài sai thang đo.

kg/cm² – đơn vị quen thuộc tại Việt Nam

kg/cm² xuất hiện nhiều trên:

Đồng hồ cơ cũ
Thiết bị Trung Quốc, Nhật Bản đời cũ

📌 Lưu ý quan trọng:
kg/cm² KHÔNG hoàn toàn bằng bar, dù giá trị gần nhau → rất dễ gây sai số.

Atm – áp suất khí quyển tiêu chuẩn

1 atm = áp suất khí quyển tiêu chuẩn
Chủ yếu dùng trong giáo dục, hóa học
Ít dùng trực tiếp trong công nghiệp

Cần đổi nhanh các đơn vị đo áp suất, bạn có thể sử dụng công cụ đổi đơn vị áp suất online

Bảng so sánh các đơn vị đo áp suất thông dụng

From \ To	psi	mbar	bar	atm	Pa	kPa	MPa	mmH2O	in.H2O	mmHg	in.Hg	kg/cm²
psi	1	68.95	0.0689	0.0681	6895	6.895	0.006895	703.8	27.71	51.715	2.036	0.0704
mbar	0.0145	1	0.001	0.000967	100	0.100	0.0001	10.21	0.402	0.75	0.0295	0.00102
bar	14.504	1000	1	0.987	100000	100	0.1	10210	401.9	750.1	29.53	1.02
atm	14.7	1013.25	1.01325	1	101325	101325	0.1013	10343	407.2	760.0	29.92	1.033
Pa	0.000145	0.01	0.00001	0.00001	1	0.001	0.000001	0.102	0.00402	0.0075	0.000295	0.00001
kPa	0.14504	10.0	0.01	0.00987	1000	1	0.001	102.07	4.019	7.5	0.295	0.0102
MPa	145.04	10000	10	9.87	1000000	1000	1	101971.6	4014.6	7500.6	295.3	10.2
mmH2O	0.001421	0.098	0.000098	0.000097	9.8	0.0098	0.00000098	1	0.0394	0.0735	0.00289	0.0001
in.H2O	0.0361	2.488	0.002488	0.00246	248.8	0.2488	0.00025	25.4	1	1.866	0.0735	0.00254
mmHg	0.01934	1.333	0.001333	0.001316	133.3	0.1333	0.00013	13.61	0.536	1	0.0394	0.00136
in.Hg	0.4912	33.86	0.03386	0.03342	3386	3.386	0.00386	345.7	13.61	25.4	1	0.0345
kg/cm²	14.22	980.7	0.9807	0.968	98067	98.067	0.0981	10010	394.1	735.6	28.96	1

Bảng tra cứu và quy đổi các đơn vị đo áp suất chuẩn quốc tế (Cập nhật 2026) đã được đội ngũ kỹ sư Huphaco kiểm soát độ chính xác.

Bảng quy đổi đơn vị áp suất chuẩn quốc tế

Đơn vị	Giá trị tương đương
1 bar	≈ 100.000 Pa
1 psi	≈ 0,06895 bar
1 kg/cm²	≈ 0,9807 bar
1 atm	≈ 1,01325 bar

📌 Bảng này chỉ để tham khảo nhanh – không nên dùng khi cần độ chính xác cao.

Nhận xét nhanh: đơn vị nào dễ dùng nhất?

Tính toán: Pa
Công nghiệp: bar
Thiết bị Mỹ: psi
Thực tế Việt Nam: bar hoặc kg/cm²

🔥 Tool đổi đơn vị áp suất online nhanh và chính xác

Chỉ cần nhập giá trị áp suất và chọn đơn vị, tool dưới đây sẽ tự động đổi sang tất cả các đơn vị áp suất phổ biến với độ chính xác cao.

1 Pa

bằng

— mbar

Hệ mét

Hệ Mỹ

Nước

ATM

Thủy ngân

Cách sử dụng tool đổi đơn vị áp suất

Nhập giá trị áp suất
Chọn đơn vị ban đầu
Chọn số chữ số thập phân
Kết quả hiển thị ngay bên dưới

Các đơn vị áp suất được hỗ trợ trong tool

Pa / kPa / MPa
bar
psi
kg/cm²
atm

👉 Phù hợp cho kỹ sư, sinh viên, kỹ thuật hiện trường.

Ưu điểm của tool so với bảng tra và công thức

Không cần nhớ công thức
Tránh nhầm hệ số
Dùng tốt trên mobile & desktop
Phù hợp khi cài PLC, SCADA, transmitter

Công thức quy đổi đơn vị áp suất thường dùng

Công thức đổi Pa sang bar, psi, kg/cm²

bar = Pa / 100.000
psi ≈ Pa / 6.894,76
kg/cm² ≈ Pa / 98.066,5

Công thức đổi bar sang psi và ngược lại

psi ≈ bar × 14,5038
bar ≈ psi × 0,06895

Có nên nhớ công thức hay dùng tool?

👉 Trong thực tế kỹ thuật: dùng tool là an toàn nhất
👉 Công thức chỉ nên dùng để kiểm tra lại logic

Nên dùng đơn vị đo áp suất nào trong từng ứng dụng?

Đơn vị áp suất trong cảm biến áp suất

Châu Âu: bar
Mỹ: psi
Hóa chất / phòng thí nghiệm: Pa, kPa

Đơn vị áp suất trong PLC và SCADA

Nội bộ hệ thống: Pa hoặc bar
Giao diện người dùng: bar hoặc kg/cm²

Đơn vị áp suất trên đồng hồ cơ

Thường là bar hoặc kg/cm²
Cần kiểm tra kỹ thang đo trước khi thay thế

Lưu ý khi đọc datasheet thiết bị nhập khẩu

Kiểm tra đơn vị đo áp suất
Kiểm tra áp suất tuyệt đối hay áp suất dư
Kiểm tra dải đo min – max

Những lỗi thường gặp khi đổi đơn vị đo áp suất

Nhầm giữa bar và kg/cm²

→ Sai số ~2% nhưng cực kỳ nguy hiểm trong hệ kín

Nhầm Pa với kPa hoặc MPa

→ Lệch 10 – 1000 lần, rất dễ làm hỏng cảm biến

Sai thang đo khi cài PLC hoặc transmitter

→ PLC đọc sai → SCADA hiển thị sai → vận hành sai

Bạn đang chọn cảm biến áp suất, transmitter, đồng hồ hoặc cài đặt PLC/SCADA và phân vân về đơn vị đo?
Hưng Phát hỗ trợ tư vấn đơn vị đo – thang đo – cấu hình kỹ thuật chính xác, tránh sai số và lỗi hệ thống.

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email tư vấn & báo giá: sales@huphaco.vn
👉 Phù hợp cho: kỹ sư tự động hóa, bảo trì, nhà máy, EPC

Câu hỏi thường gặp về đơn vị đo áp suất

1 bar bằng bao nhiêu Pa?

≈ 100.000 Pa

1 psi bằng bao nhiêu bar?

≈ 0,06895 bar

Đơn vị áp suất nào dùng phổ biến nhất trong công nghiệp?

Bar

Tool đổi đơn vị áp suất có chính xác không?

Có, nếu dùng đúng đơn vị và không nhầm loại áp suất.

Tại sao có sự khác biệt giữa đơn vị áp suất các nước?

Do lịch sử phát triển công nghiệp và tiêu chuẩn khu vực như ANSI, JIS, DIN

Đơn vị đo áp suất chân không thường dùng là gì?

Torr hoặc mmHg

Bài viết nổi bật, Kiến Thức Tự Động Hóa

Nội suy tuyến tính là gì? Công thức, ví dụ 4–20mA, Excel & ứng dụng PLC

Đã đăng trên 15/01/202616/01/2026 bởi Nguyễn Minh Hòa

Đồ thị minh họa phương pháp nội suy tuyến tính một chiều

15
Th1

Nội suy tuyến tính là cách nhanh nhất để ước lượng một giá trị nằm giữa hai điểm dữ liệu đã biết (X1, Y1) và (X2, Y2) — đặc biệt hữu ích khi bạn cần tính “ra số ngay” trong Excel, kỹ thuật đo lường 4–20mA, PLC/SCADA, hoặc bảng quy đổi.

Bạn đang tìm “nội suy tuyến tính” vì bạn cần công thức dễ hiểu + ví dụ cụ thể + công cụ tính nhanh để ra kết quả chính xác mà không phải ngồi suy luận dài dòng. Vấn đề thường gặp là: nhập số nhưng không biết áp dụng công thức thế nào, sợ nhầm dấu phẩy/dấu chấm, hoặc không chắc có được dùng nội suy khi dữ liệu không tuyến tính.

Muốn tính ra kết quả ngay (không cần đọc lý thuyết)? Dùng tool nội suy tuyến tính 1 chiều & 2 chiều online tại đây:
👉 công cụ nội suy tuyến tính 1 chiều & 2 chiều online

Bài này sẽ giúp bạn:

Hiểu đúng nội suy tuyến tính là gì
Nắm công thức chuẩn
Xem ví dụ thực tế (đo lường/4–20mA/PLC)
Biết khi nào không nên dùng
Có checklist để tránh sai số và dùng đúng ngữ cảnh

Nội Dung Chính

Nội suy tuyến tính là gì?

Nội suy tuyến tính (linear interpolation) là phương pháp ước lượng giá trị Y tại một điểm X nằm giữa X1 và X2, giả định quan hệ giữa X và Y là đường thẳng trong đoạn đó.

Nói đơn giản:
Bạn có 2 điểm chuẩn, cần “điền” giá trị ở giữa theo tỉ lệ khoảng cách.

Công thức nội suy tuyến tính (chuẩn nhất)

Công thức tính nội suy tuyến tính và giải thích các biến số

Với hai điểm:

(X1, Y1)
(X2, Y2)

Giá trị cần tính: Y tại X

Công thức:

Y = Y1 + (X − X1) × (Y2 − Y1) / (X2 − X1)

Lưu ý quan trọng

X2 ≠ X1 (không được để mẫu số = 0)
Nên đảm bảo X nằm trong [X1, X2] để đúng nghĩa “nội suy”
Nếu X nằm ngoài khoảng → đó là ngoại suy (extrapolation), rủi ro sai số cao hơn

Ví dụ nội suy tuyến tính dễ hiểu (số cụ thể)

Giả sử:

X1 = 0, Y1 = 4
X2 = 100, Y2 = 20
X = 35

Áp dụng công thức:

Y = 4 + (35 − 0) × (20 − 4) / (100 − 0)
Y = 4 + 35 × 16 / 100
Y = 4 + 5.6
Y = 9.6

Máy tính nội suy tuyến tính (Calculator) – nhập số ra kết quả ngay

“Máy tính nội suy tuyến tính” dưới đây giúp bạn tính nhanh giá trị Y tại X dựa trên 2 điểm chuẩn (X1, Y1) và (X2, Y2) theo công thức tuyến tính. Công cụ phù hợp khi bạn cần quy đổi nhanh trong kỹ thuật (ví dụ 4–20mA ↔ %/mức/áp suất) hoặc kiểm tra kết quả trước khi đưa vào Excel/PLC/SCADA.

Máy tính nội suy tuyến tính

Nhập số liệu để lấy kết quả tức thì

Điểm 1 (x₁, y₁)

Điểm 2 (x₂, y₂)

Giá trị X cần tính

Kết quả Y tương ứng

—

Xem công thức & bước giải

$y = y_1 + \frac{(x - x_1)(y_2 - y_1)}{x_2 - x_1}$

Nhập đủ 5 chỉ số để xem diễn giải...

Nếu X nằm ngoài khoảng X1–X2, kết quả sẽ là ngoại suy và có thể sai số cao hơn nếu dữ liệu không tuyến tính.

Cách bấm máy tính Casio để tính nội suy tuyến tính nhanh

Bước 1: Bạn nhấn OPTN 1 (Select Type) 2 (y=a+bx).
Bước 2: Bạn nhấn1 = 1.2 = 1.5 = 1.6 = 1.9 =2.1 = 2.4 = 2.5 = 2.7 = 3 =
Bước 3: Nhấn 1 = 1.1 = 1.2 = 1.3 = 1.4 =1.5 = 1.6 = 1.7 = 1.8 = 2 =
Bước 4: Nhấn AC

Ứng dụng nội suy tuyến tính trong kỹ thuật đo lường (PLC/SCADA/4–20mA)

Nội suy tuyến tính 4–20mA sang % (keyword phụ: nội suy tuyến tính 4-20mA)

Trong công nghiệp, rất nhiều hệ thống cần quy đổi:

4–20mA ↔ 0–100%
4–20mA ↔ mức bồn (mm/m)
4–20mA ↔ áp suất (bar)

Ví dụ: Cảm biến mức bồn 0–5m tương ứng 4–20mA.
PLC đang đọc được 11.2mA, cần ra mức (m).

Bạn có thể đặt:

X1 = 4 mA → Y1 = 0 m
X2 = 20 mA → Y2 = 5 m
X = 11.2 mA → Y = ?

Đây chính là nội suy tuyến tính “chuẩn công nghiệp”. Với cách tính nội suy một chiều giúp xác định nhanh các giá trị mức nước, áp suất, nhiệt độ & tín hiệu truyền về.

Nội suy tuyến tính trong PLC/SCADA (keyword phụ: nội suy tuyến tính PLC)

Khi bạn đọc analog trong PLC, nhiều thiết bị cần “scale” tuyến tính từ raw ADC sang đơn vị kỹ thuật. Nội suy tuyến tính giúp:

Chuẩn hóa hiển thị trên HMI/SCADA
So sánh setpoint/threshold
Tính toán cảnh báo mức/áp/nhiệt

Nội suy tuyến tính trong Excel (keyword phụ: nội suy tuyến tính trong excel)

Nếu bạn cần làm nhanh trong Excel, công thức tương đương:

=Y1 + (X – X1) * (Y2 – Y1) / (X2 – X1)

Ví dụ gán ô:

X1 ở A2, Y1 ở B2
X2 ở A3, Y2 ở B3
X cần tính ở A5

Công thức:
=B2 + (A5-A2)*(B3-B2)/(A3-A2)

Nội suy tuyến tính khác gì nội suy một chiều?

Nội suy tuyến tính: thường hiểu là nội suy 1 chiều giữa 2 điểm, giả định đường thẳng.
Nội suy một chiều: khái niệm rộng hơn, có thể bao gồm nhiều biến thể (tuyến tính, từng đoạn, spline… tùy cách triển khai).

Nếu bạn chỉ có 2 điểm và cần ra số nhanh: nội suy tuyến tính là lựa chọn mặc định.

Khi nào KHÔNG nên dùng nội suy tuyến tính?

1) Dữ liệu phi tuyến (đường cong)

Nếu quan hệ X–Y không phải đường thẳng (ví dụ cảm biến có đặc tuyến cong), nội suy tuyến tính có thể sai.

2) Đoạn nội suy quá dài

Khoảng cách giữa X1 và X2 càng lớn, giả định tuyến tính càng “mạo hiểm”.

3) Bài toán cần độ chính xác cao

Trong đo lường chuẩn (calibration), đôi khi cần:

Nhiều điểm chuẩn
Tuyến tính từng đoạn
Fit đa thức / spline theo đặc tuyến

Checklist nhanh để dùng nội suy tuyến tính không sai

Có đúng 2 điểm (X1, Y1), (X2, Y2)
X2 ≠ X1
X nằm trong [X1, X2] (nếu không, chấp nhận là ngoại suy)
Dữ liệu gần tuyến tính trong đoạn đang tính
Đơn vị X/Y thống nhất (mA, %, mm, bar…)

Tư vấn về nội suy tuyến tính

Nếu bạn đang làm PLC/SCADA, cần bảng quy đổi 4–20mA, nội suy tuyến tính cho mức bồn/áp suất/nhiệt độ, hoặc muốn triển khai module converter/isolator để hệ thống ổn định và ít nhiễu (đặc biệt trong môi trường công nghiệp), Hưng Phát có thể tư vấn đúng cấu hình theo hệ của bạn (dải đo, điểm chuẩn, sai số, chống nhiễu, cách ly).

Hotline kỹ thuật: 0937 27 55 66
Email tư vấn & báo giá: sales@huphaco.vn

Nội suy tuyến tính có giống “scale tuyến tính” không?

Có. Về bản chất, scale tuyến tính trong PLC/HMI chính là nội suy tuyến tính giữa hai điểm chuẩn.

Nếu X nằm ngoài khoảng X1–X2 thì sao?

Khi đó là ngoại suy. Vẫn tính được theo công thức, nhưng sai số có thể lớn nếu hệ không tuyến tính.

Nội suy tuyến tính dùng được cho 4–20mA không?

Dùng rất tốt cho quy đổi 4–20mA ↔ đơn vị kỹ thuật (m, bar, °C, %), miễn cảm biến/thiết bị có quan hệ tuyến tính.

Nội suy tuyến tính trong Excel có cần hàm đặc biệt không?

Không. Chỉ cần công thức toán học cơ bản như phần hướng dẫn.

Khi nào nên dùng nội suy đa điểm thay vì 2 điểm?

Khi đặc tuyến cong, hoặc cần sai số thấp, bạn nên dùng nhiều điểm chuẩn (tuyến tính từng đoạn) hoặc mô hình khác.

Đồng Hồ Đo Công Suất Điện Năng

Thiết bị đo chất lượng điện năng là gì? Phân tích & ứng dụng thực tế

Đã đăng trên 25/12/202515/01/2026 bởi Nguyễn Minh Hòa

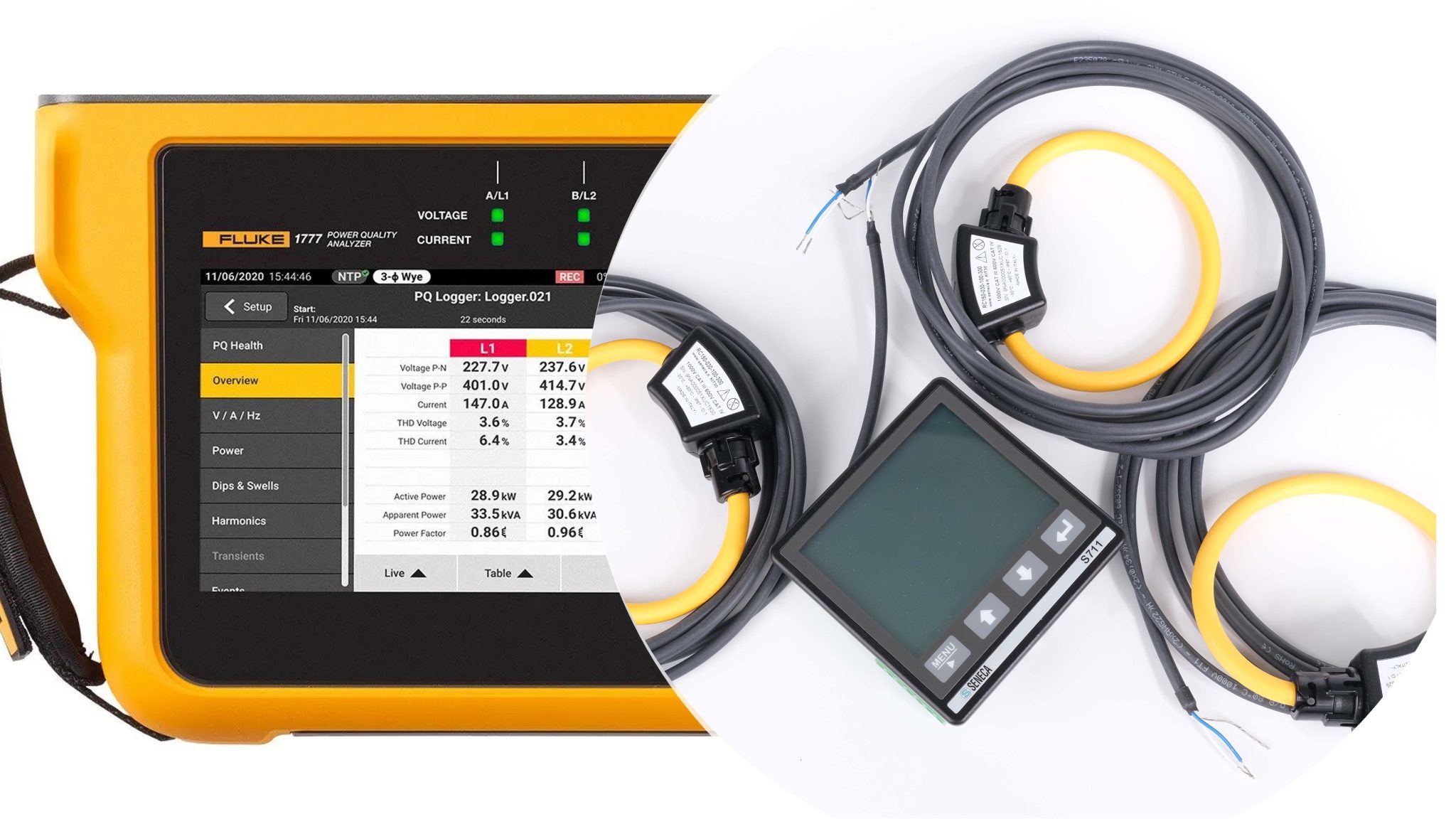

So sánh máy phân tích điện năng cầm tay và thiết bị giám sát điện năng online

25
Th12

Thiết bị đo chất lượng điện năng là công cụ giúp giám sát toàn diện tình trạng điện trong hệ thống, từ điện áp, dòng điện, công suất đến các chỉ số phản ánh độ “sạch” của điện như cosφ, mất cân bằng pha hay sóng hài. Trong bối cảnh nhà máy ngày càng sử dụng nhiều biến tần, motor và tải phi tuyến, việc chỉ đo điện năng tiêu thụ là không đủ.

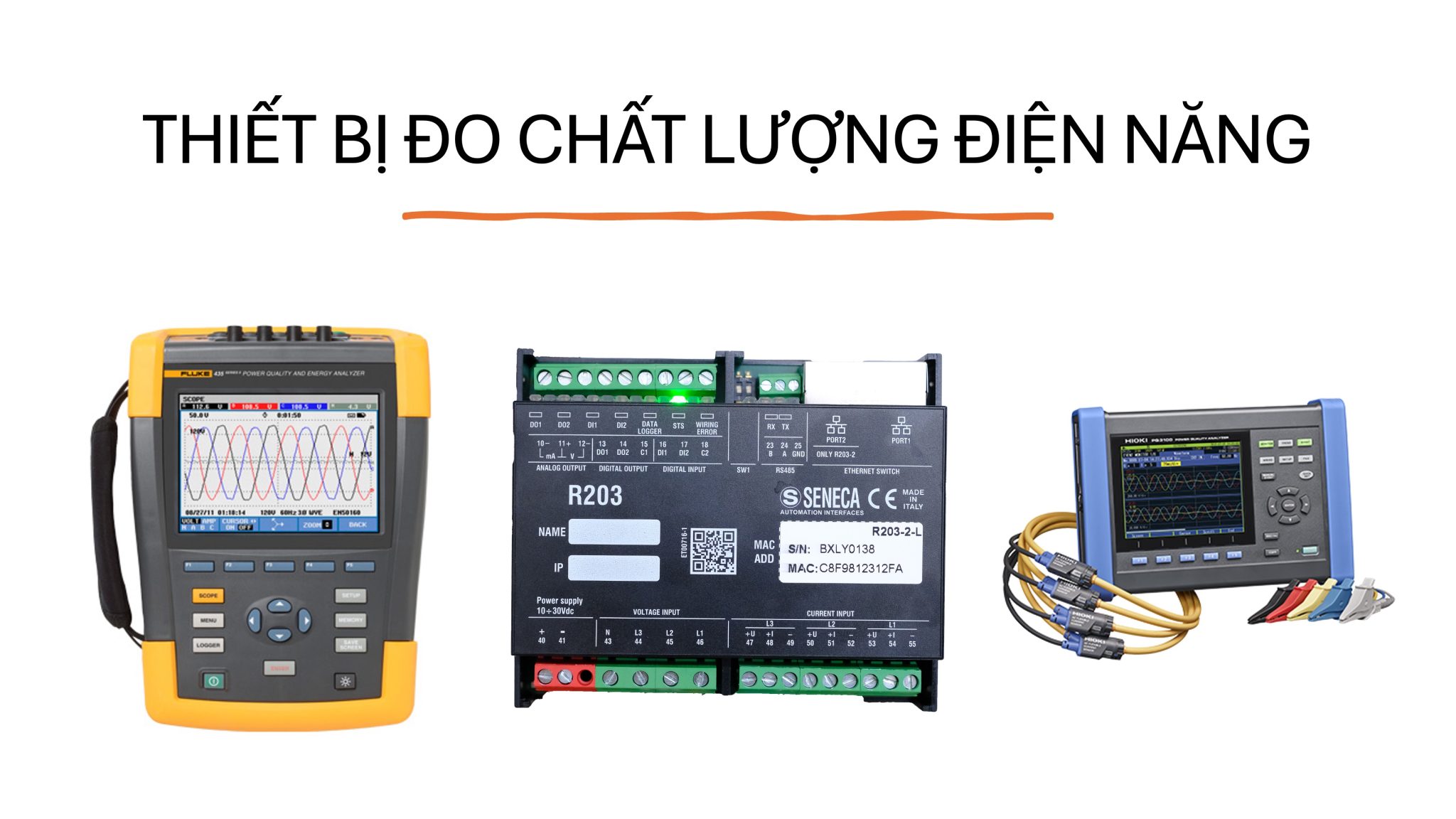

Thiết bị đo chất lượng điện năng giám sát điện áp, dòng điện, cosφ và sóng hài trong nhà máy

Nội Dung Chính

Thiết bị đo chất lượng điện năng là gì?

Thiết bị đo chất lượng điện năng hay còn gọi là thiết bị phân tích điện năng chuyên sâu được dùng để đo, giám sát sâu bên trong các chỉ số quan trọng của điện năng mà đồng hồ đo công suất không thể thực hiện được.

Thiết bị đo chất lượng điện năng là thiết bị dùng để:

Đo và ghi nhận các thông số điện năng
Phát hiện bất thường về chất lượng điện
Hỗ trợ phân tích nguyên nhân gây lỗi thiết bị, tăng tiền điện hoặc dừng dây chuyền

Khác với đồng hồ đo điện thông thường (chỉ hiển thị kWh), thiết bị đo chất lượng điện năng cho phép nhìn sâu vào “chất lượng” của nguồn điện, yếu tố ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định của hệ thống điện.

Thiết bị đo chất lượng điện năng đo được những gì?

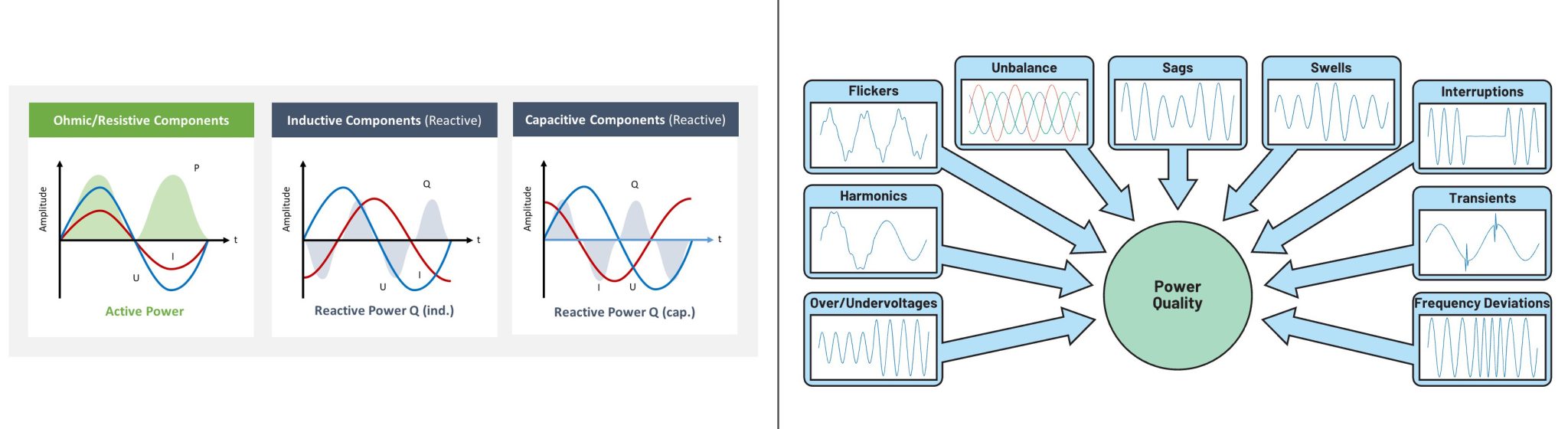

Các thông số đo của thiết bị đo chất lượng điện năng như U I kW cosφ THD

Không giống như đồng hồ đo công suất điện năng, thiết bị đo chất lượng điện có chức năng phân tích sâu – nhiều lớp như sóng hài TDH tới bậc 55 trong khi đó các đồng hồ đo thông thường chỉ tới bậc 15.

Tùy cấp độ thiết bị, các thông số thường bao gồm:

🔹 Thông số điện cơ bản

Điện áp (U)
Dòng điện (I)
Công suất tác dụng (kW)
Công suất biểu kiến (kVA)
Điện năng tiêu thụ (kWh)

🔹 Thông số chất lượng điện

cosφ (hệ số công suất)
Mất cân bằng pha
THD – độ méo hài dòng/áp bậc 55
Dao động điện áp
Tần số

👉 Chính các thông số này là nguyên nhân gốc rễ gây:

Motor nóng bất thường
Biến tần hay lỗi
Tụ bù nhanh hỏng
CB, MCCB thường xuyên nhảy

Có mấy loại thiết bị phân tích chất lượng điện năng?

Trong thực tế kỹ thuật, thiết bị đo chất lượng điện năng được chia thành 2 nhóm hoàn toàn khác nhau về mục đích sử dụng, nhưng rất hay bị hiểu nhầm là một.

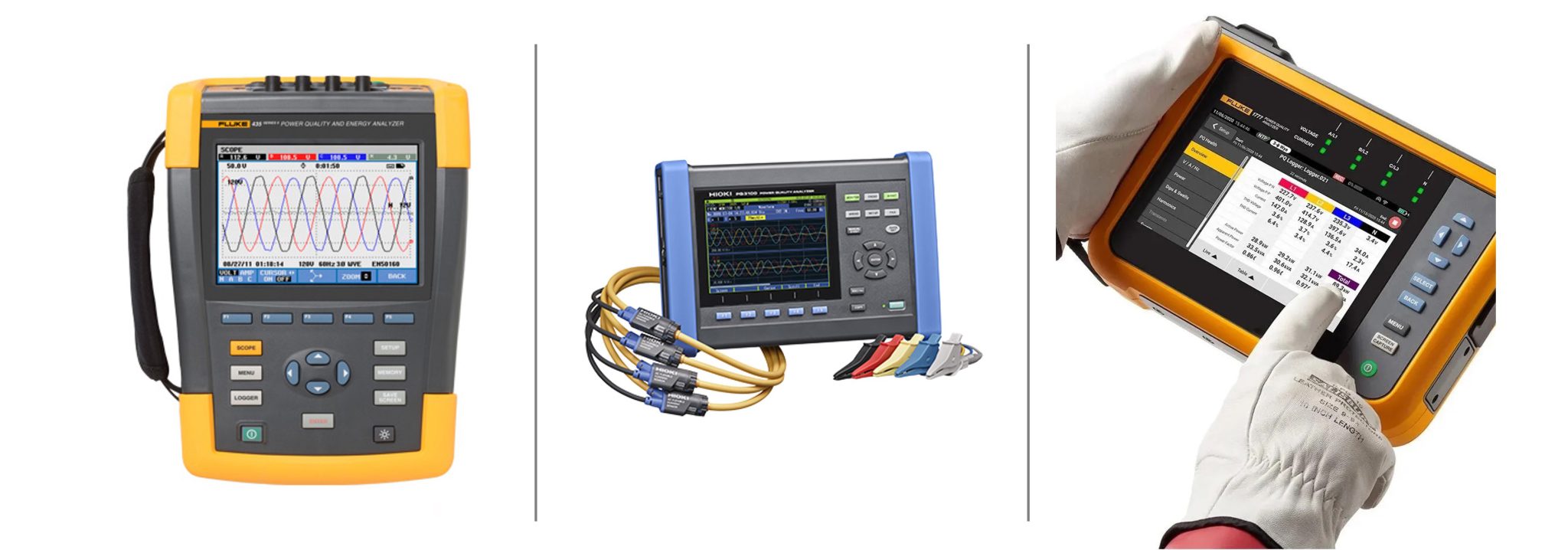

🔹 1️⃣ Máy phân tích điện năng cầm tay (đo tại thời điểm)

Các loại máy phân tích điện năng cầm tay phổ biến

Đây là các thiết bị đo di động, thường dùng cho:

Khảo sát hệ thống điện
Kiểm tra sự cố tại một thời điểm cụ thể
Đánh giá nhanh chất lượng điện

Ví dụ phổ biến là các dòng máy phân tích điện năng cầm tay của Fluke.

Đặc điểm:

Đo ngắn hạn (vài phút → vài ngày)
Mang đi đo nhiều vị trí khác nhau
Phù hợp cho kiểm tra, audit điện năng

Hạn chế:

❌ Không giám sát liên tục
❌ Không phản ánh được các sự cố điện xảy ra ngẫu nhiên
❌ Không dùng để theo dõi vận hành hàng ngày

👉 Máy cầm tay trả lời câu hỏi:
“Hệ thống điện đang như thế nào TẠI THỜI ĐIỂM ĐO?”

2️⃣ Thiết bị phân tích & giám sát điện năng liên tục (online)

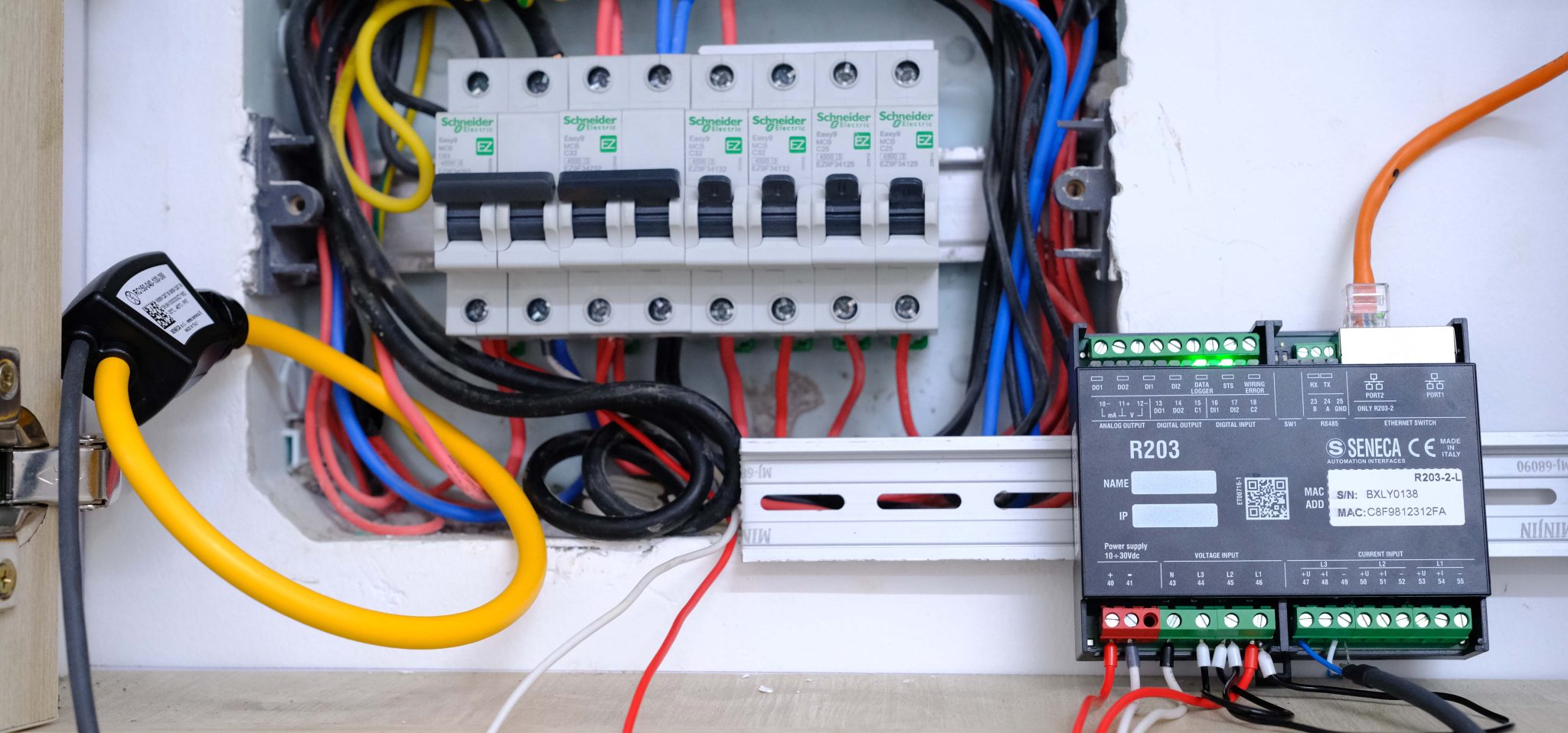

Thiết bị phân tích và giám sát điện năng liên tục - online — Thiết bị phân tích và giám sát điện năng liên tục – online

Thiết bị đo phân tích điện năng online giải quyết vấn đề lúc đo thì không phát sinh lỗi lúc không đo mà sinh ra lỗi của đồng hồ phân tích điện cầm tay. Thiết bị sẽ đo liên tục 24/24 và ghi vào bộ nhớ có thể truy suất bất cứ lúc nào, bất cứ ở đâu.

Đây là các thiết bị lắp cố định trong tủ điện, hoạt động 24/7, dùng để:

Giám sát điện năng và chất lượng điện liên tục
Phát hiện bất thường theo thời gian
Lưu dữ liệu và truyền về PLC / SCADA / BMS
Tín hiệu được truyền về dạng Modbus RTU, Modbus TCP-IP, Profinet, Ethernet IP, UPC, MQTT …

Các thiết bị dạng này (ví dụ như R203) thường được gắn DIN-rail, đo:

Điện áp – dòng điện
Công suất – điện năng
cosφ
Mất cân bằng pha
Xu hướng chất lượng điện theo thời gian

Đặc điểm:

✅ Giám sát online – liên tục trên web server hoặc Scadar
✅ Phát hiện sự cố không lặp lại
✅ Phù hợp cho vận hành & tối ưu hệ thống

So sánh nhanh 2 loại phân tích điện năng

Tiêu chí	Máy đo cầm tay	Thiết bị phân tích online
Hình thức	Di động	Lắp cố định
Thời gian đo	Ngắn hạn	Liên tục 24/7
Mục đích	Khảo sát – kiểm tra	Giám sát – vận hành
Bắt lỗi ngẫu nhiên	❌	✅
Kết nối PLC/SCADA	❌ / hạn chế	✅
Phù hợp nhà máy	Audit	Vận hành dài hạn

Dùng thiết bị phân tích điện năng nào cho phù hợp?

Giai đoạn khảo sát – đánh giá ban đầu
👉 Dùng máy phân tích điện năng cầm tay
Giai đoạn vận hành – tối ưu – giám sát
👉 Cần thiết bị phân tích điện năng liên tục (online)

👉 Trong thực tế chuyên nghiệp, 2 loại này bổ trợ cho nhau, không thay thế nhau.

Vì sao nhà máy cần thiết bị đo chất lượng điện năng?

1️⃣ Chỉ đo kWh là chưa đủ

Tiền điện tăng nhưng:

Không rõ do tải tăng
Hay do cosφ thấp
Hay do sóng hài cao

👉 Thiết bị đo chất lượng điện năng giúp truy ra nguyên nhân thật, thay vì xử lý cảm tính.

2️⃣ Phát hiện sớm sự cố điện

Mất cân bằng pha → motor rung
THD cao → biến tần lỗi
cosφ thấp → bị phạt tiền điện

3️⃣ Cơ sở để tối ưu & cải tạo hệ thống điện

Bù cosφ đúng điểm
Lắp lọc sóng hài đúng vị trí
Tránh đầu tư sai thiết bị

Ví dụ ứng dụng thiết bị đo chất lượng điện năng trong thực tế

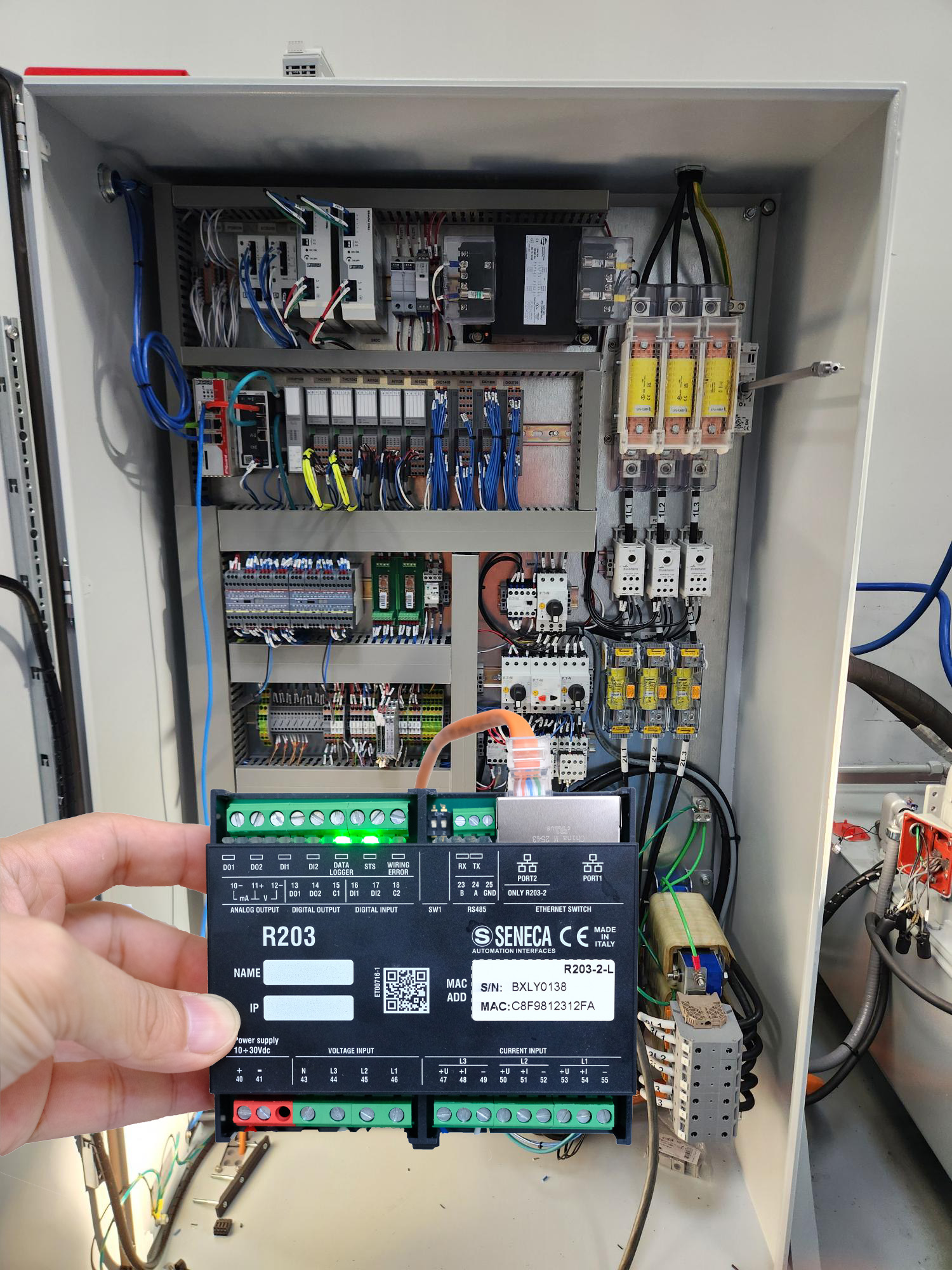

R203 thiết bị giám sát chất lượng điện năng online gắn trong tủ

Trong nhiều nhà máy, không phải lúc nào cũng cần power quality analyzer cấp cao. Nhu cầu phổ biến nhất là giám sát liên tục điện năng và chất lượng điện ở mức vận hành.

Với các tủ điện cần theo dõi:

Điện áp – dòng điện
Công suất – điện năng
cosφ và mất cân bằng pha

Các thiết bị đo dạng DIN-rail như R203 thường được sử dụng để giám sát chất lượng điện năng liên tục, truyền dữ liệu về PLC hoặc SCADA qua Modbus. Cách làm này giúp kỹ sư:

Quan sát xu hướng điện theo thời gian
Phát hiện bất thường sớm
Không cần đo thủ công từng thời điểm

Thiết bị đo chất lượng điện năng dùng ở đâu trong nhà máy?

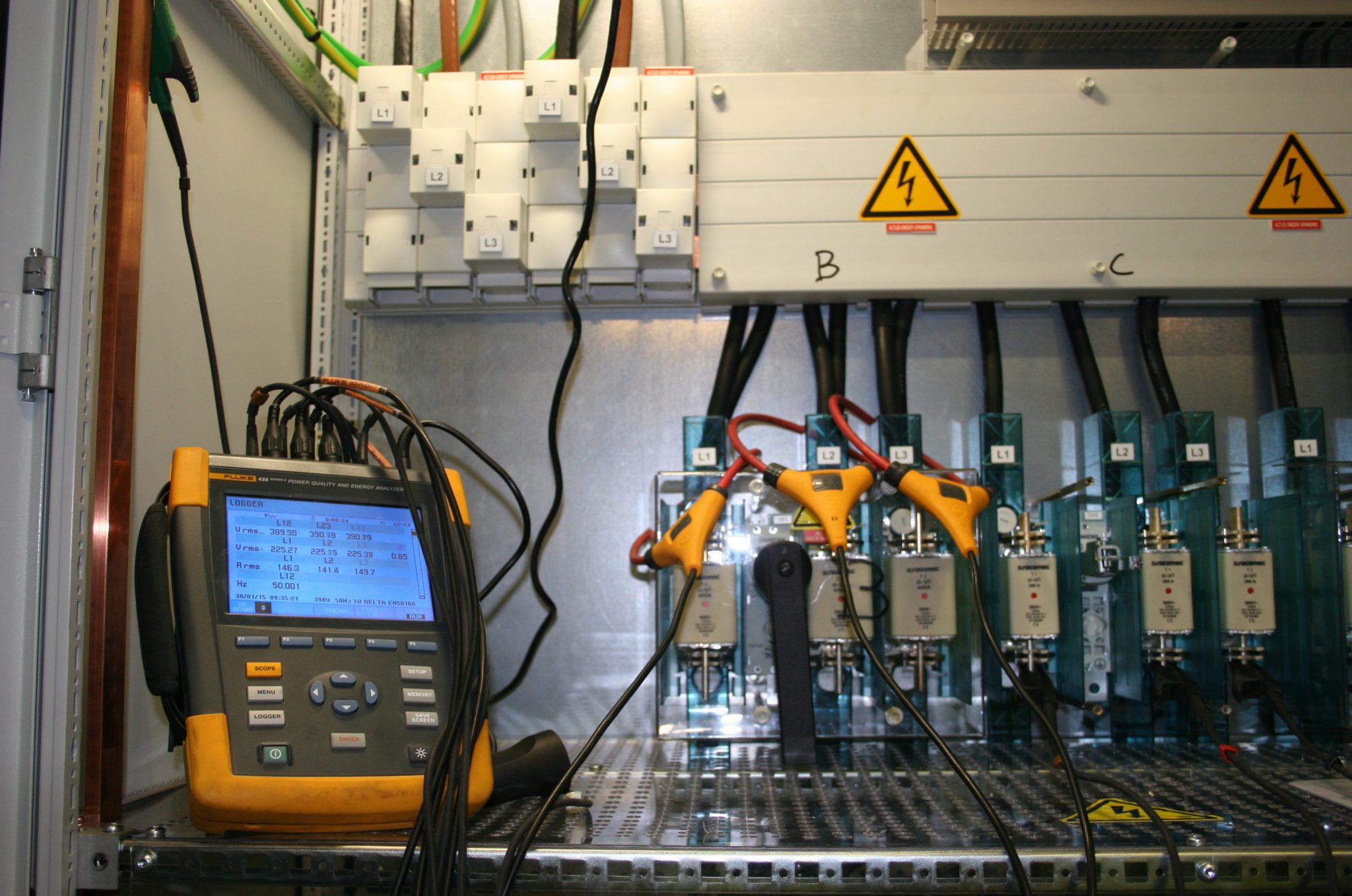

Kiểm tra chất lượng điện năng bằng máy đo cầm tay

Tủ điện tổng (MSB)
Tủ phân phối nhánh
Khu vực có nhiều biến tần
Dây chuyền tiêu thụ điện lớn
Hệ thống cần giám sát năng lượng

Phân biệt: đồng hồ đo công suất và thiết bị đo chất lượng điện năng

Tiêu chí	Đồng hồ đo công suất	Thiết bị đo chất lượng điện năng
Đo kWh	✅	✅
Đo cosφ	❌ / hạn chế	✅
Mất cân bằng pha	❌	✅
Sóng hài (THD)	❌	✅
Phân tích sự cố điện	❌	✅

👉 Kết luận:
Đồng hồ đo công suất phù hợp cho ghi nhận điện năng,
thiết bị đo chất lượng điện năng phù hợp cho giám sát & phân tích hệ thống điện.

Cách lựa chọn thiết bị đo chất lượng điện năng phù hợp

Khi chọn thiết bị, cần xác định rõ:

1 pha hay 3 pha?
Chỉ cần giám sát hay cần phân tích sâu?
Có cần truyền dữ liệu Modbus/Ethernet không?
Lắp tủ điện hay đo di động?

👉 Không nên chọn theo giá, mà chọn theo mục tiêu đo.

Kết luận thiết bị đo chất lượng điện năng

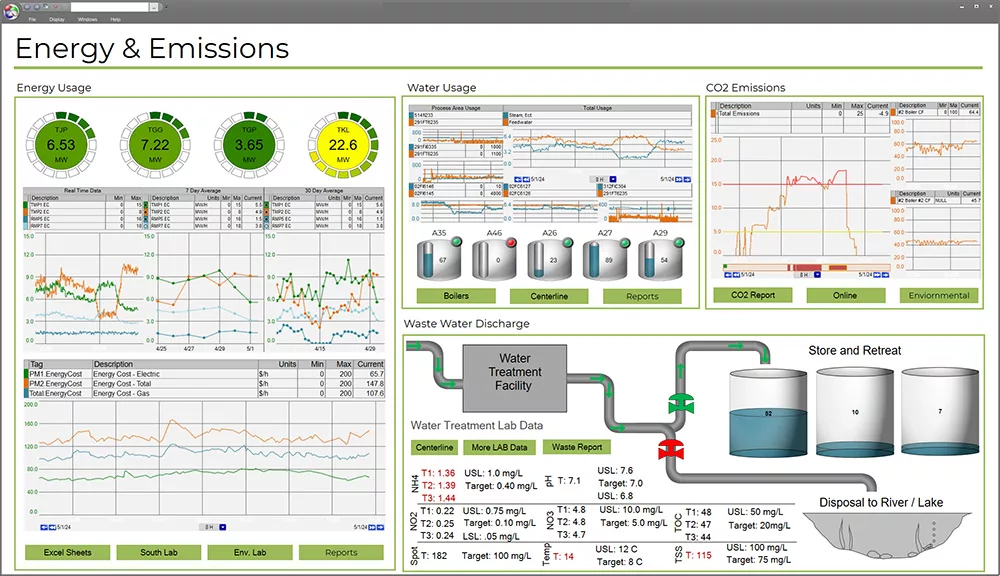

Đo chất lượng điện năng tiêu chuẩn trong nhà máy

Thiết bị đo chất lượng điện năng không chỉ giúp hiểu hệ thống điện đang hoạt động ra sao, mà còn là công cụ bắt buộc để:

Giảm rủi ro sự cố
Tối ưu vận hành
Tránh tổn thất chi phí điện và thiết bị

Trong thời đại nhà máy tự động hóa cao, đo chất lượng điện năng không còn là tùy chọn – mà là tiêu chuẩn.

Tư vấn kỹ thuật phân tích điện năng

Bạn đang gặp vấn đề về cosφ thấp, điện áp không ổn định, biến tần hay lỗi nhưng chưa xác định được nguyên nhân?
Huphaco hỗ trợ tư vấn lựa chọn và triển khai thiết bị đo chất lượng điện năng đúng điểm – đúng mục tiêu – đúng chi phí, tránh đầu tư sai và xử lý triệt để vấn đề điện năng trong nhà máy.

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email tư vấn & báo giá: sales@huphaco.vn
🎯 Phù hợp cho: nhà máy sản xuất, hệ thống có biến tần, tủ điện trung tâm, dự án cải tạo & tối ưu điện năng.

Câu hỏi thường gặp thiết bị đo chất lượng điện năng

Thiết bị đo chất lượng điện năng có thay thế đồng hồ điện không?

Không. Thiết bị này bổ sung và mở rộng khả năng giám sát, không thay thế công tơ điện lực.

Có cần thiết bị đo chất lượng điện năng cho nhà máy nhỏ không?

Có, nếu hệ thống có biến tần, motor lớn hoặc thường xuyên gặp sự cố điện.

Thiết bị đo chất lượng điện năng có cần kết nối PLC/SCADA không?

Không bắt buộc, nhưng rất nên để theo dõi xu hướng và lưu dữ liệu.

Bao lâu nên kiểm tra chất lượng điện một lần?

Với hệ thống quan trọng, nên giám sát liên tục thay vì đo kiểm định kỳ.

Đồng Hồ Đo Công Suất Điện Năng

Cách chọn đồng hồ đo công suất 3 pha cho tủ điện nhà máy

Đã đăng trên 24/12/202524/12/2025 bởi Nguyễn Minh Hòa

Ứng dụng đồng hồ đo công suất 3 pha trong tủ điện nhà máy

24
Th12

Cách chọn đồng hồ đo công suất 3 pha là vấn đề nhiều kỹ sư và chủ nhà máy gặp phải khi bắt đầu triển khai giám sát điện năng. Chọn sai thiết bị không chỉ khiến dữ liệu đo không dùng được, mà còn gây lãng phí chi phí đầu tư và không mở rộng được hệ thống về sau.

Bài viết này giúp bạn chọn đúng đồng hồ đo công suất 3 pha, dựa trên mục tiêu sử dụng thực tế trong nhà máy, không dựa vào cảm tính hay quảng cáo.

📌 Bài viết tập trung trả lời:

Khi nào cần đồng hồ đo công suất 3 pha
Chọn theo ứng dụng – không theo giá
Phân biệt khi nào đồng hồ đo công suất là đủ, khi nào cần power analyzer
Những sai lầm phổ biến khiến hệ thống đo điện không hiệu quả

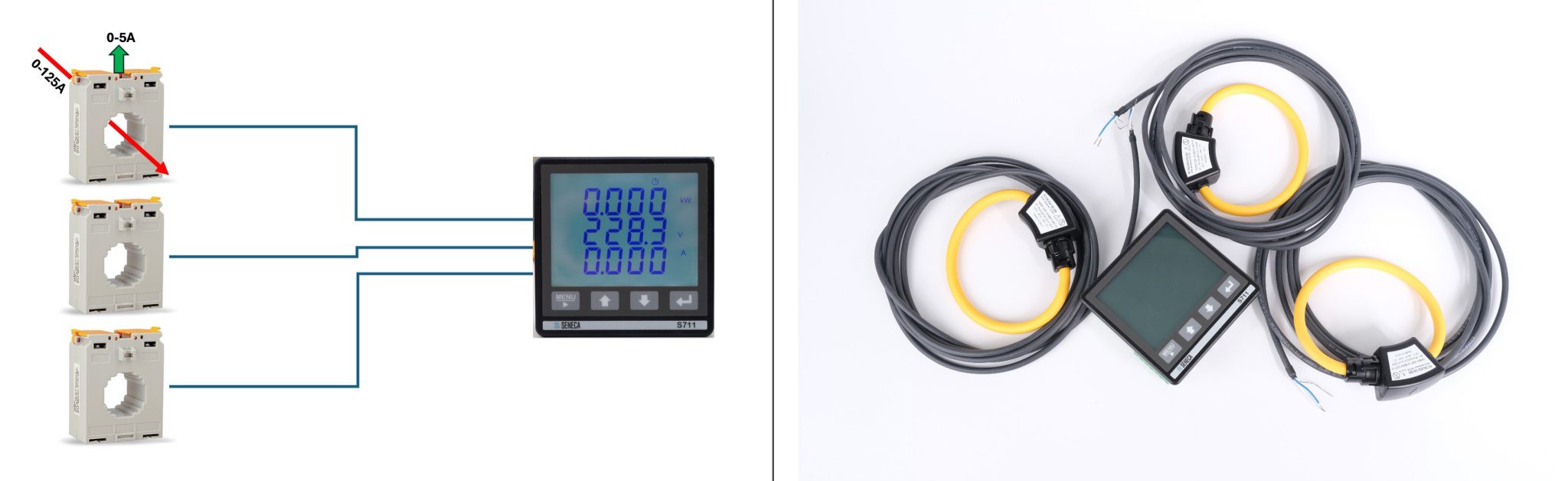

Cách chọn đồng hồ đo công suất 3 pha cho tủ điện nhà máy

Nội Dung Chính

Khi nào cần dùng đồng hồ đo công suất 3 pha?

Đồng hồ đo công suất 3 pha được sử dụng khi cần:

Giám sát công suất tiêu thụ (kW)
Theo dõi điện năng (kWh) theo thời gian
Kiểm soát hệ số công suất (cosφ) để tránh bị phạt tiền điện
Giám sát tải theo từng tủ, từng dây chuyền
Lấy dữ liệu điện đưa về PLC / SCADA / BMS

📌 Với đa số tủ điện công nghiệp, đồng hồ đo công suất 3 pha là thiết bị nền tảng, trước khi nghĩ đến các giải pháp phân tích nâng cao.
Tìm hiểu về: đồng hồ đo công suất là gì?

Những sai lầm phổ biến khi chọn đồng hồ đo công suất 3 pha

❌ Chọn theo giá rẻ

Không có truyền thông
Không mở rộng được hệ thống
Dữ liệu chỉ để “xem số”

❌ Chọn theo cảm tính

Nghe tư vấn không đúng ứng dụng
Lắp thiết bị dư hoặc thiếu chức năng

❌ Không xác định rõ mục tiêu đo

Muốn giám sát nhưng lại mua thiết bị chỉ đo cơ bản
Muốn phân tích nhưng lại chọn đồng hồ đo đơn giản

👉 Hậu quả:

Không phát hiện được cosφ thấp gây phạt tiền điện
Không kiểm soát được tải theo thời gian
Phải thay thiết bị sau vài tháng sử dụng

👉 Chọn sai ngay từ đầu = phải thay lại sau này. 👉 Tham khảo: Cosφ thấp trong nhà máy – Vì sao bị phạt tiền điện

Tiêu chí quan trọng khi chọn đồng hồ đo công suất 3 pha

Xác định mục tiêu sử dụng

Trước tiên, cần trả lời rõ:

Chỉ giám sát công suất & điện năng?
Hay cần phân tích chi tiết hệ thống điện?

📌 Nếu chỉ cần giám sát:

kW – công suất tác dụng
kvar – công suất phản kháng
kVA – công suất biểu kiến
cosφ
kWh
Điện áp, dòng điện, tần số

→ đồng hồ đo công suất 3 pha là đủ

📌 Nếu cần phân tích sâu:

Sóng hài
Chất lượng điện
Ghi dữ liệu chi tiết
→ cần power analyzer

Xem thêm: power analyzer là gì tại: https://huphaco.vn/power-analyzer-la-gi/

Hệ thống điện 3 pha mấy dây?

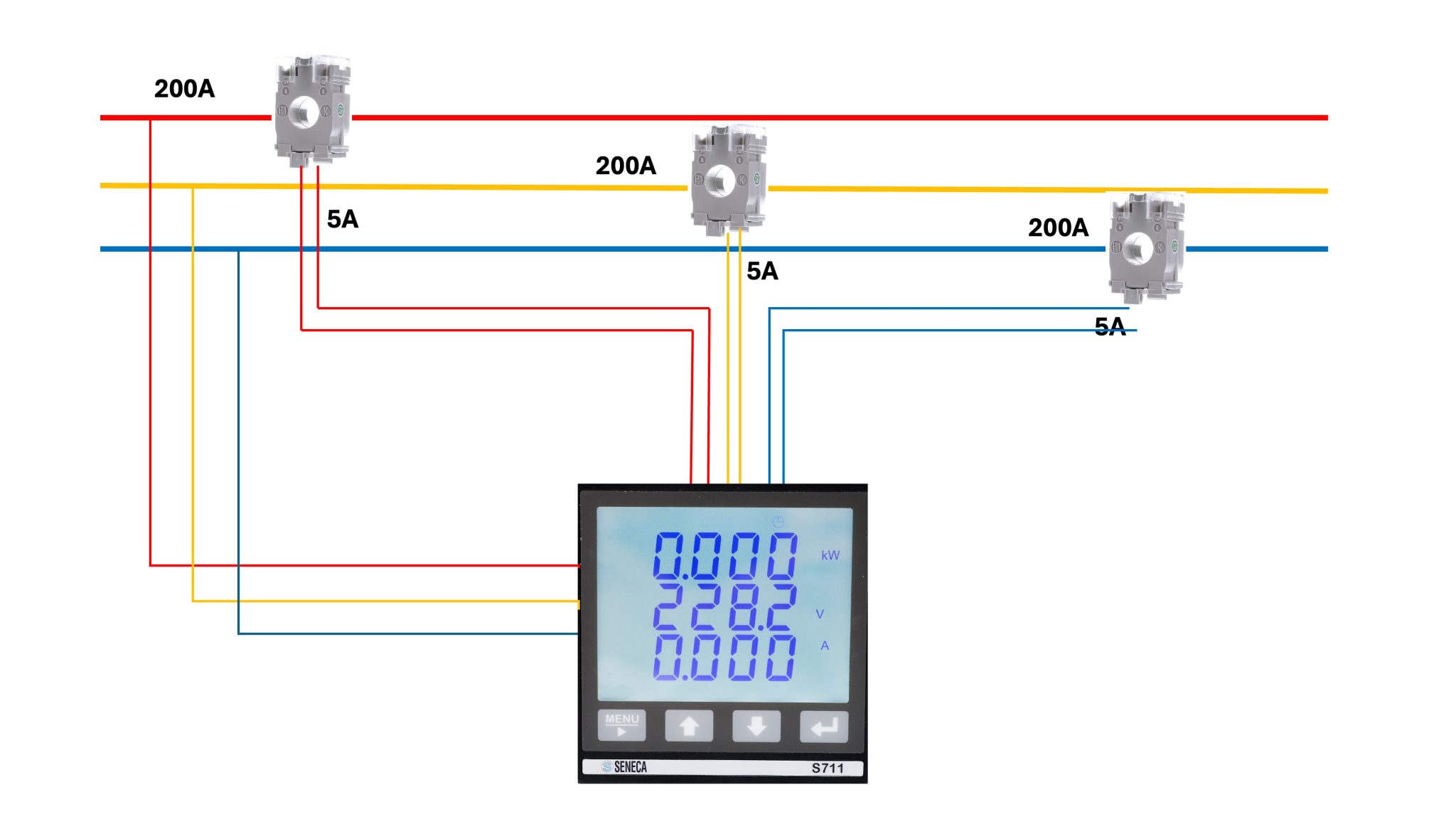

Sơ đồ đo công suất điện 3 pha trong hệ thống điện công nghiệp

Cần xác định rõ:

3 pha 3 dây hay 3 pha 4 dây
Đo trực tiếp hay qua biến dòng CT

👉 Chọn sai sơ đồ đo → số liệu sai hoàn toàn.

3P–3W
3P–4W

Đồng hồ phải phù hợp sơ đồ hệ thống, nếu không:

Số liệu sai
cosφ không chính xác

Phương pháp đo dòng điện

Một trong những thiết bị quan trọng ảnh hưởng tới kết quả đo của đồng hồ đo công suất 3 pha chính là CT hay còn gọi là biến dòng. Có hai loại:

CT rời (biến dòng ngoài) – phổ biến nhất
CT Rogowski – dùng cho dòng lớn, không cắt cáp

Tuy nhiên mỗi đồng hồ chỉ nhận được một loại biến dòng CT duy nhất.

📌 Cần chọn đồng hồ:

Hỗ trợ đúng loại CT
Cài được tỷ số biến dòng

Độ chính xác & độ ổn định

Không cần quá cao nếu chỉ giám sát
Quan trọng là ổn định lâu dài
Sai số thấp trong dải tải thường dùng

Giao tiếp & tích hợp hệ thống

Nên ưu tiên đồng hồ có:

Modbus RTU
Modbus TCP/IP
Analog output: 4-20mA hay 0-10V
Digital output để đọc Counter độc lập
Dễ tích hợp PLC / SCADA

📌 Nếu không có truyền thông → dữ liệu bị “chết” trong tủ.

Đồng hồ đo công suất 3 pha khác gì power analyzer?

So sánh đồng hồ đo công suất 3 pha và power analyzer

Rất nhiều người nhầm lẫn giữa đồng hồ đo công suất 3 pha và đồng phân tích điện năng Power Anaglyzer bởi cả hai thiết bị đều đo được công suất điện năng.

Tiêu chí	Đồng hồ đo công suất 3 pha	Power Analyzer
Giám sát kW, kWh	✅	✅
Đo cosφ	✅	✅
Phân tích sóng hài	❌	✅
Ghi dữ liệu chi tiết	❌ / cơ bản	✅
Phù hợp giám sát thường xuyên	✅	❌
Phân tích sự cố điện	❌	✅

📌 Hai thiết bị bổ trợ nhau, không loại trừ nhau.

Khi nào đồng hồ đo công suất 3 pha là đủ?

Đôi khi chúng ta lựa chọn đồng hồ phân tích điện năng cho đo công suất 3 pha. Đó không chỉ lãng phí tài nguyên mà còn không đúng mục đích sử dụng.

Bạn chỉ cần đồng hồ đo công suất 3 pha khi:

Muốn kiểm soát tiền điện
Tránh phạt cosφ
Theo dõi tải từng khu vực
Không cần phân tích sâu chất lượng điện

👉 Với 80% tủ điện công nghiệp, đây là lựa chọn tối ưu chi phí – hiệu quả.
Xem thêm đồng hồ đo công suất 3 pha tại https://huphaco.vn/dong-ho-do-cong-suat-3-pha/

Liên quan đến cosφ & phạt tiền điện

Khi mà Cosp hi quá thấp, điện lực sẽ phạt do công suất hao phí vượt mức cho phép. Một trong những lý do chính để lắp đồng hồ đo công suất 3 pha là giám sát cosφ.

cosφ thấp → tăng công suất phản kháng
Dễ bị phạt tiền điện hàng tháng
Không phát hiện nếu chỉ xem hóa đơn

Cosφ thấp trong nhà máy xem thêm https://huphaco.vn/cos-phi-thap-trong-nha-may/

Cách chọn đồng hồ đo công suất 3 pha đúng ngay từ đầu

Đồng hồ đo công suất 3 pha là nền tảng của hệ thống đo điện
Không nên chọn theo giá
Cần chọn theo mục tiêu sử dụng & khả năng mở rộng
Đo đúng → giám sát đúng → tối ưu chi phí điện

📌 Nếu cần phân tích sâu, hãy bắt đầu từ đồng hồ đo công suất, sau đó mở rộng lên power analyzer khi cần.

Tư vấn kỹ thuật về đồng hồ đo công suất

Bạn đang phân vân chọn đồng hồ đo công suất 3 pha cho tủ điện hoặc nhà máy?
Đừng để chọn sai thiết bị khiến hệ thống đo điện không hiệu quả.

Liên hệ tư vấn kỹ thuật trực tiếp:

📞 Hotline kỹ thuật: 0937 27 55 66
📩 Liên hệ tư vấn & báo giá: sales@huphaco.vn

Câu hỏi thường gặp liên quan đến chọn đồng hồ đo công suất

Đồng hồ đo công suất 3 pha có đo được cosφ không?

Có. Đây là thông số quan trọng để kiểm soát tiền điện.

Có cần power analyzer ngay từ đầu không?

Không. Đa số hệ thống chỉ cần đồng hồ đo công suất 3 pha.

Có thể tích hợp đồng hồ đo công suất vào SCADA không?

Có, nếu chọn loại có truyền thông phù hợp.

Bài viết nổi bật, Đồng Hồ Đo Công Suất Điện Năng

Đồng hồ đo công suất là gì? Phân loại, cách chọn & ứng dụng trong hệ thống điện công nghiệp

Đã đăng trên 23/12/202524/12/2025 bởi Nguyễn Minh Hòa

Phân loại đồng hồ đo công suất 1 pha và 3 pha

23
Th12

Đồng hồ đo công suất là thiết bị đo lường quan trọng trong hệ thống điện công nghiệp, dùng để giám sát công suất tiêu thụ, điện năng, hệ số công suất (cosφ) và các thông số điện khác. Trong bối cảnh chi phí điện ngày càng cao, việc đo đúng – giám sát đúng – phân tích đúng công suất điện là nền tảng để tối ưu vận hành và tránh tổn thất không cần thiết.

Bài viết này tổng hợp đầy đủ – có hệ thống về đồng hồ đo công suất: từ nguyên lý, phân loại, ứng dụng thực tế đến cách chọn đúng thiết bị cho nhà máy, đặc biệt trong các hệ thống điện 3 pha:

Hiểu đúng đồng hồ đo công suất là gì
Phân biệt các loại phổ biến
Biết khi nào dùng đồng hồ đo công suất, khi nào cần power analyzer
Và cách chọn thiết bị phù hợp cho tủ điện nhà máy

Nhiều người nói với mình trên tủ đã có đồng hồ cơ đo kW, đo Dòng, đo áp rồi thì cần đồng hồ đo công suất để làm gì cho tốn tiền. Bài viết này nhằm giải thích tầm quan trọng của đồng hồ đo công suất trong bất kỳ tủ điện nào.

Đồng hồ đo công suất trong hệ thống điện công nghiệp

Nội Dung Chính

Đồng hồ đo công suất là gì?

Đồng hồ đo công suất là thiết bị đo các đại lượng điện chính trong hệ thống điện xoay chiều, bao gồm:

Công suất tác dụng (kW)
Công suất phản kháng (kvar)
Công suất biểu kiến (kVA)
Hệ số công suất (cosφ)
Điện năng tiêu thụ (kWh)
Điện áp, dòng điện, tần số

Thiết bị này thường được lắp trong:

Tủ điện phân phối
Tủ MCC
Tủ giám sát năng lượng
Hệ thống BMS / SCADA

👉 Mục tiêu chính: giám sát công suất và điện năng theo thời gian thực, không chỉ để “xem số”, mà để ra quyết định kỹ thuật & vận hành.

Vì sao nhà máy cần đồng hồ đo công suất?

Dù rằng hầu hết các tủ điện chính hoặc tủ phân phối đều có các đồng hồ đo: dòng – áp, một số có thêm đo công suất cơ. Các đồng hồ gần như chỉ để đáp ứng nhu cầu cho CÓ hơn là giám sát bởi rất ít ai nhìn vào các đồng hồ này khi vận hành thực tế.

Đồng hồ đo công suất được xem như thiết bị tính hóa đơn điện hơn là một thiết bị giám sát chỉ số điện, các đồng hồ đo công suất cơ hay của điện lực:

Không biết thời điểm nào công suất tăng cao
Không phát hiện được cosφ thấp gây phạt tiền điện
Không kiểm soát được tải theo từng dây chuyền

👉 Đồng hồ đo công suất cần có:

Giám sát điện năng chi tiết theo từng tủ, từng pha
Giám sát dòng, áp, công suất của từng pha, công suất tổng, công suất hao phí, công suất sử dụng thực tế …
Phát hiện bất thường về tải
Là cơ sở để:
- bù cosφ
- tối ưu vận hành
- giảm chi phí điện

Đồng hồ đo công suất không chỉ đo công suất mà còn được dùng để phân tích các loại công suất, phân tích các yếu tác động đến từng pha, độ lệch pha, cos phi, sụt áp, quá tải, công suất tổng…

Phân loại đồng hồ đo công suất phổ biến hiện nay

Đồng hồ đo công suất 1 pha

Dùng cho tải nhỏ
Văn phòng, phòng kỹ thuật, nhánh phụ
Đo kW, kWh, cosφ cơ bản

Đồng hồ đo công suất 3 pha

Phổ biến nhất trong nhà máy
Dùng cho:
- tủ tổng
- tủ phân phối
- dây chuyền sản xuất
Đo đầy đủ: kW, kvar, kVA, cosφ, kWh

👉 Đây là nhóm được tìm kiếm nhiều nhất với keyword đồng hồ đo công suất 3 pha.

Đồng hồ đo công suất khác gì Power Analyzer?

So sánh đồng hồ đo công suất và power analyzer trong hệ thống điện

Đây là câu hỏi rất nhiều kỹ sư gặp phải.

Tiêu chí	Đồng hồ đo công suất	Power Analyzer
Giám sát kW, kWh	✅	✅
Đo cosφ	✅	✅
Phân tích chi tiết	❌	✅
Sóng hài (THD)	❌ / hạn chế	✅
Ghi dữ liệu	❌ / cơ bản	✅
Phân tích chuyên sâu	❌	✅

👉 Đồng hồ đo công suất phù hợp cho giám sát thường xuyên
👉 Power analyzer dùng khi cần phân tích chuyên sâu chất lượng điện

📌 Trong nhiều hệ thống, 2 thiết bị này bổ trợ cho nhau, không loại trừ nhau.

Khi nào nên dùng đồng hồ đo công suất?

Alt: Khi nào nên sử dụng đồng hồ đo công suất trong nhà máy

Bạn nên sử dụng đồng hồ đo công suất khi:

Cần theo dõi công suất và điện năng theo thời gian thực
Muốn kiểm soát cosφ để tránh phạt tiền điện
Cần dữ liệu điện để tích hợp PLC / SCADA
Không cần phân tích sóng hài quá sâu

👉 Với đa số tủ điện công nghiệp, đồng hồ đo công suất 3 pha là lựa chọn tối ưu về chi phí & hiệu quả.

Tiêu chí chọn đồng hồ đo công suất phù hợp

Alt: Các dòng đồng hồ đo công suất Seneca trong hệ thống đo điện năng

Khi chọn đồng hồ đo công suất, cần quan tâm:

Hệ thống 1 pha hay 3 pha
Kiểu đo: CT ngoài / CT Rogowski
Độ chính xác
Giao tiếp: Modbus RTU, TCP/IP
Khả năng tích hợp SCADA
Mục tiêu: giám sát hay phân tích

📌 Việc chọn sai thiết bị có thể khiến:

Dữ liệu không dùng được
Không mở rộng được hệ thống
Phải thay thế sau này

Đồng hồ đo công suất trong hệ thống Seneca

Trong hệ sinh thái Seneca, có nhiều dòng đồng hồ đo công suất & điện năng đáp ứng các mức yêu cầu khác nhau:

Các model đo công suất cơ bản
Các model tích hợp truyền thông
Các giải pháp kết hợp gateway & giám sát tập trung

👉 Việc lựa chọn model phù hợp cần dựa trên mục tiêu ứng dụng, không chỉ nhìn vào giá.

Kết luận về đồng hồ đo công suất điện năng

Đồng hồ đo công suất là thiết bị nền tảng trong quản lý năng lượng nhà máy
Không chỉ để “xem số”, mà để tối ưu chi phí điện
Việc chọn đúng loại, đúng vị trí và đúng mục tiêu sẽ mang lại hiệu quả lâu dài

📌 Nếu bạn đang triển khai hệ thống đo điện năng, hãy bắt đầu từ đồng hồ đo công suất, sau đó mở rộng lên power analyzer khi cần phân tích sâu.

🔧 Tư vấn kỹ thuật đồng hồ đo công suất điện

Bạn đang cần tư vấn lựa chọn đồng hồ đo công suất phù hợp cho tủ điện hoặc nhà máy?
Đừng chọn thiết bị theo cảm tính – hãy trao đổi trực tiếp với kỹ sư đo lường để có giải pháp đúng ngay từ đầu.

Liên hệ tư vấn kỹ thuật trực tiếp:

📞 Hotline kỹ thuật: 0937 27 55 66
📩 Liên hệ tư vấn & báo giá: sales@huphaco.vn
