Bộ Chuyển Đổi Nhiệt Độ Sang 4-20mA | 0-10V | 0-5V | 2-10V

Đã đăng trên 17/03/202617/03/2026 bởi Nguyễn Minh Hòa

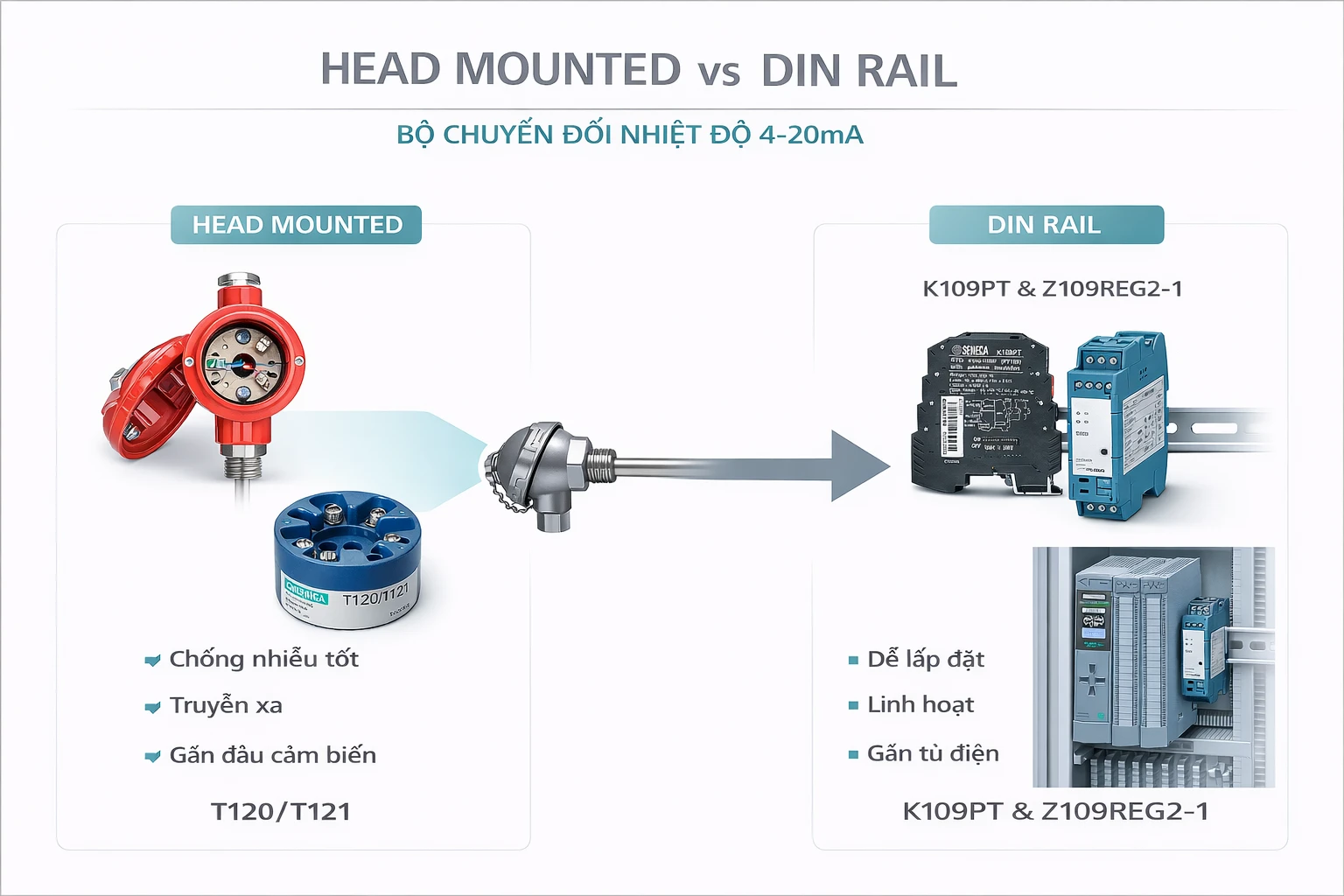

Các loại bộ chuyển đổi nhiệt độ sang 4-20mA về PLC, Scadar

17
Th3

Bộ chuyển đổi nhiệt độ sang 4-20mA không chỉ là thiết bị chuyển đổi tín hiệu, mà là yếu tố quyết định độ ổn định của toàn bộ hệ thống đo nhiệt. Đây là thiết bị bắt buộc khi bạn cần đưa tín hiệu từ cảm biến nhiệt (PT100, Thermocouple…) về PLC, biến tần hoặc hệ SCADA.

Trong thực tế triển khai, nhiều hệ thống gặp lỗi không phải do thiết bị kém, mà do:

Chọn sai loại (head mounted vs DIN rail)
Chọn sai model (T120, K109PT, Z109REG2-1…)
Không hiểu bản chất truyền tín hiệu

👉 Kết quả: tín hiệu nhiễu, sai số, hệ thống chạy không ổn định

Nếu chọn sai:

Lắp không vừa tủ
Không đọc được tín hiệu
Sai chuẩn đầu ra (4-20mA vs 0-10V)
Không phù hợp môi trường

👉 Bài này giúp bạn phân biệt rõ từng loại + chọn đúng ngay từ đầu

Bộ chuyển đổi nhiệt độ sang 4-20mA

Có hai loại bộ chuyển đổi nhiệt độ được sử dụng rộng rãi: bộ chuyển đổi nhiệt độ gắn trên đầu cảm biến và bộ chuyển đổi nhiệt độ gắn trong DIL Rail tủ điện. Cả hai loại này đều có chung nhiệm vụ chuyển đổi tín hiệu nhiệt độ từ điện trở, mV sang analog dạng 4-20mA hoặc 0-10V .

Nội Dung Chính

Bộ chuyển đổi nhiệt độ sang 4-20mA để làm gì?

Thiết bị này có nhiệm vụ:

Nhận tín hiệu từ cảm biến nhiệt:

PT100
Thermocouple (K, J, T…)

Chuyển về tín hiệu analog chuẩn công nghiệp:

4-20mA (chuẩn phổ biến nhất)
hoặc 0-10V (tuỳ model)

👉 Mục tiêu bộ chuyển đổi nhiệt độ: truyền tín hiệu ổn định, chống nhiễu, đi xa

Phân loại bộ chuyển đổi nhiệt độ sang 4-20mA theo cách lắp

Bộ chuyển đổi nhiệt độ head mounted (gắn trực tiếp trên đầu cảm biến)

Bản chất của loại này: Head mounted không phải để “tiện lắp”, mà để giải quyết nhiễu tín hiệu từ gốc.

Tín hiệu từ cảm biến nhiệt:

PT100 → điện trở
Thermocouple → mV

👉 Đây là tín hiệu cực kỳ yếu

Nếu kéo trực tiếp về tủ:

Dễ nhiễu
Sai số tăng
Tín hiệu dao động

Tại sao phải dùng loại gắn đầu (T120, T121)?

Giải pháp đúng trong công nghiệp:

Chuyển đổi tín hiệu ngay tại đầu cảm biến → thành 4-20mA → rồi mới truyền đi xa

Điều này giúp:

Tín hiệu ổn định
Chống nhiễu tốt
Giảm sai số đáng kể

Bộ chuyển đổi tín hiệu nhiệt độ T120

Nhận cảm biến Pt100 loại 2 dây, 3 dây, 4 dây
Nguồn cấp: Loop power 5… 30vdc
Cách ly tín hiệu: ko có
Sai số: 1%
Thời gian đáp ứng < 620ms
Cài đặt bằng phần mềm Easy Setup của hãng Seneca

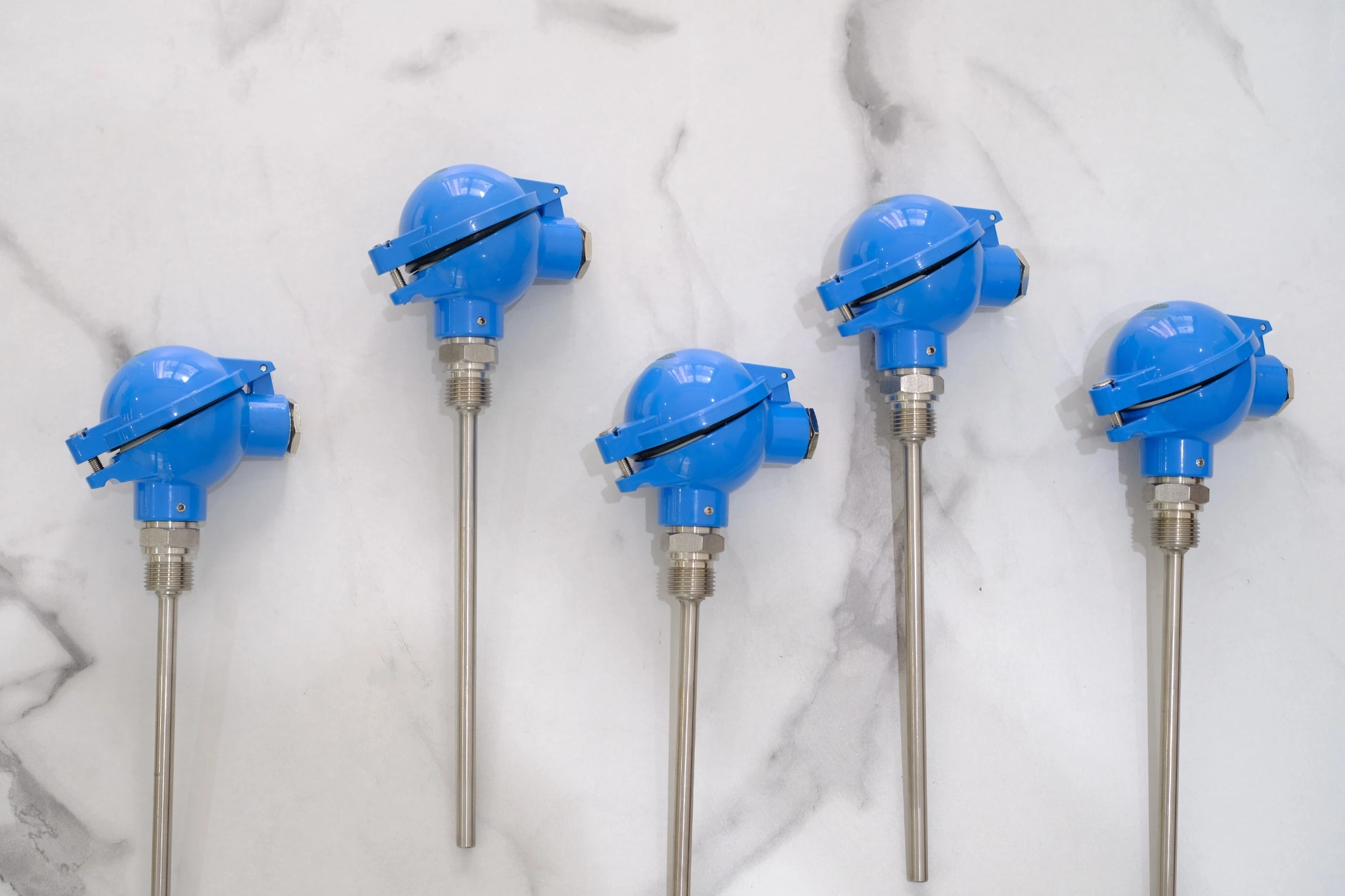

Loại kết nối: dùng trên đầu củ hành
Kích thướt: 43.7 x 20 mm
Loại : tròn
Thang đo nhiệt độ: -200 … 650oC , cài đặt tuỳ ý theo yêu cầu
Thang đo nhỏ nhất 0-20oC
Ngõ ra 4-20mA loại 2 dây
Tiêu chuẩn CE
Chứng chỉ : EN 50081-2; EN 55011; EN 50082-2; EN 61000-2-2/4; EN 50140/141; EN 61010-1

Bộ chuyển đổi nhiệt độ Pt100 sang 4-20mA | Seneca T120

Bộ chuyển đổi nhiệt độ T120 của Seneca được dùng cho các khu vực không bị nhiễu bởi biến tần, motor, hay các loại sóng hài khác. Nếu chúng ta thấy tín hiệu analog 4-20mA truyền về không ổn định là do bị nhiễu bởi sóng hài.Để khắc phục điều này chúng ta phải chọn loại bộ chuyển đổi nhiệt độ có cách ky chống nhiễu.

T120 – lựa chọn tiêu chuẩn công nghiệp

Gắn trực tiếp đầu dò
Chỉ output 4-20mA → nhưng rất ổn định
Phù hợp đa số hệ thống

👉 Đây là model “lắp là chạy”

Bộ chuyển đổi tín hiệu nhiệt độ T121

Nguồn cấp dạng loop power : 7 … 30Vdc
Công suất tiêu thụ : 500mW
Cách ly chống nhiễu : 1500Vac 2 way
Sai số : 0.1%
Thời gian đáp ứng : < 620ms
Cài đặt bằng phần mềm Easy Setup
Sử dụng lắp trên đầu củ hành của cảm biến
Chuẩn : IP20
Nhiệt độ làm việc -40 … 85oc
Kích thướt 43.7 x 20 mm
Input đầu vào : Pt100 -200…650oC , Pt500 -200…650oc , Pt1000 -200…+20ooC, các loại thermocouple , tín hiệu mili voltage ( mV ) , biến trở tuyến tính .
Tín hiệu ngõ ra : 4-20mA 2 dây
Độ phân giải : 2uA = 13 bit = 0.0125%
Chuẩn : CE
Chứng chỉ : EN 50081-2; EN 55011; EN 50082-2; EN 61000-2-2/4; EN 50140/141; EN 61010-1

Bộ chuyển đổi nhiệt độ Pt100 sang 4-20mA | Seneca T121

Tương tự như bộ chuyển đổi nhiệt độ Pt100 T120 thì bộ chuyển đổi nhiệt độ T121 có chức năng tương tự nhưng có thể nhận nhiều loại tín hiệu đầu vào hơn như : tất cả các loại thermocouple hay còn gọi là can nhiệt , tín hiệu mili voltage , tín hiệu biến trở …

Khả năng cách ly chống nhiễu tín hiệu ngõ ra chính là điểm khác biệt lớn nhất của bộ chuyển đổi nhiệt độ T121 so với T120 khi dùng để chuyển đổi tín hiệu Pt100 sang 4-20mA.

T121 – tối ưu không gian

Kích thước nhỏ hơn
Phù hợp đầu dò compact
Thường dùng trong OEM

👉 Khi không gian đầu dò hạn chế, T121 là lựa chọn hợp lý

Khi nào nên dùng head mounted?

Khoảng cách truyền xa
Môi trường nhiều biến tần, motor
Cần độ ổn định cao

👉 Đây là lựa chọn đúng trong hệ thống công nghiệp thực tế

Bộ chuyển đổi nhiệt độ sang 4-20mA loại gắn tủ điện | Din Rail

Nếu như cảm biến nhiệt độ không đủ không gian để lắp bộ chuyển đổi nhiệt độ pt100 loại tròn thì chúng ta bắt buộc phải dùng bộ chuyển đổi nhiệt độ Pt100 trong tủ điện hay còn gọi là bộ chuyển đổi nhiệt độ gắn DIL Rail.

Về nguyên tắc chuyển đổi thì phương án dùng bộ chuyển đổi nhiệt độ trong tủ điện sẽ không tối ưu bằng việc dùng bộ chuyển đổi Pt100 tại đầu cảm biến. Nhưng nếu chúng ta không có các nào khác hoặc việc sử dụng bộ chuyển đổi tại tủ điện sẽ thuận tiện hơn, thì việc dùng bộ chuyển đổi trong tủ điện là một lựa chọn không tồi.

Bản chất của loại gắn tủ

Tín hiệu từ cảm biến → đưa về tủ
Bộ chuyển đổi đặt trong tủ
Sau đó đưa tín hiệu chuẩn về PLC

👉 Đây là cách lắp phổ biến nhất

Ưu điểm

Dễ lắp đặt
Dễ bảo trì
Dễ thay thế

Nhược điểm cần hiểu rõ

Nếu kéo tín hiệu yếu đi xa:

👉 Nhiễu xảy ra trước khi chuyển đổi

→ Bộ chuyển đổi không thể xử lý lại tín hiệu đã sai

Các loại bộ chuyển đổi nhiệt độ sang 4-20mA gắn tủ điện

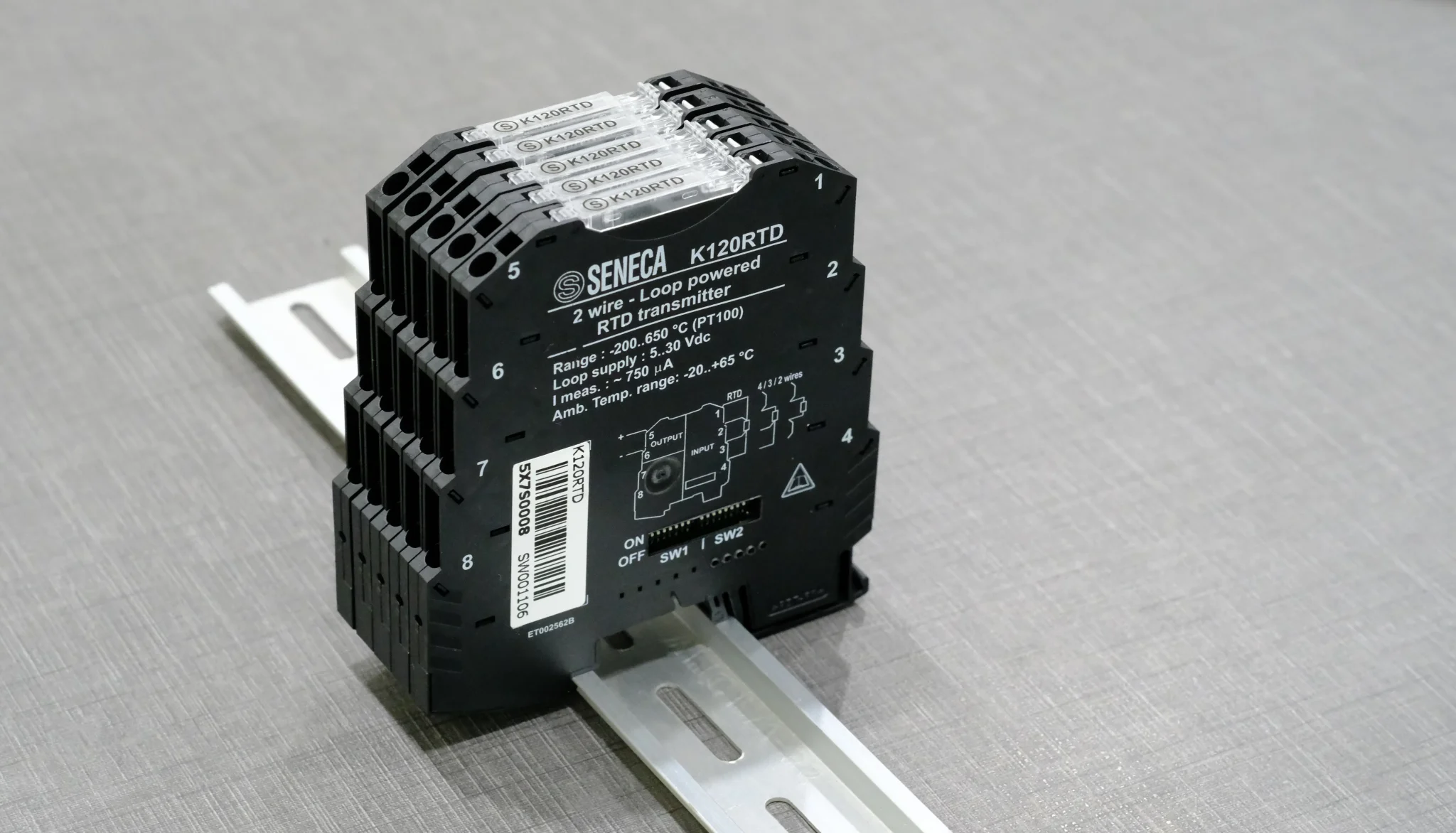

Bộ chuyển đổi nhiệt độ sang 4-20mA K120RTD

K120RTD là bộ chuyển đổi nhiệt độ chuyên dụng cho cảm biến PT100 / NI100, sử dụng nguồn cấp qua vòng lặp 2 dây (loop-powered) và xuất tín hiệu chuẩn 4-20mA để đưa về PLC hoặc hệ điều khiển.

Đặc điểm chính

Input: PT100 / NI100 (2, 3, 4 dây)
Dải đo: -200°C đến +650°C
Output: 4-20mA hoặc 20-4mA (không cách ly)
Nguồn cấp: 5…30VDC (lấy từ loop)
Độ chính xác: cao, độ phân giải 16-bit
Thời gian đáp ứng: 100–300 ms
Thiết kế: siêu mỏng 6.2 mm, gắn DIN Rail
Bảo vệ: IP20

K120RTD – chuyên PT100

Chỉ dùng cho RTD
Cấu hình đơn giản
Hoạt động ổn định

Đây là dòng transmitter chuyên PT100, không đa năng nhưng:

👉 Phù hợp hệ thống đơn giản
👉 Ổn định
👉 Dễ cấu hình
👉 Phù hợp hệ thống tiêu chuẩn

Bộ chuyển đổi nhiệt độ Pt100 K109Pt

Nguồn cấp : 19.2 … 30Vdc / 50-60Hz
Công suất : 500mW
Cách ly chống nhiễu : 1500Vac
Sai số : 0.1%
Thời gian đáp ứng < 50ms ( ko filter )
Thời gian đáp ứng < 200ms ( khi có filter)
Báo hiệu : cài đặt lỗi , kết nối sai , dùng sai chức năng bằng đèn LED
Cài đặt bằng DIP Swich
Lắp đặt trên DIL Rail
Chuẩn : IP20
Nhiệt độ làm việc : -20…65oC
Kích thướt : 6.2 x 93.1 x 102.2 mm
Input đầu vào : 1 kênh
Loại đầu vào RTD dạng Pt100 2 dây , 3 dây , 4 dây
Thang đo nhiệt độ cài đặt : -150 … 650oC
Độ phân giải 14 bit
Ngõ ra Output : 1 kênh
Output áp 4 loại ngõ ra : 0-10V , 10-0v , 0-5V , 1-5V
Output dòng 2 loại ngõ ra : 0-20mA , 4-20mA loại Active hoặc Passive
Chuẩn : CE
Chứng chỉ : EN 50081-2; EN 55011; EN 50082-2; EN 61000-2-2/4; EN 50140/141; EN 61010-1

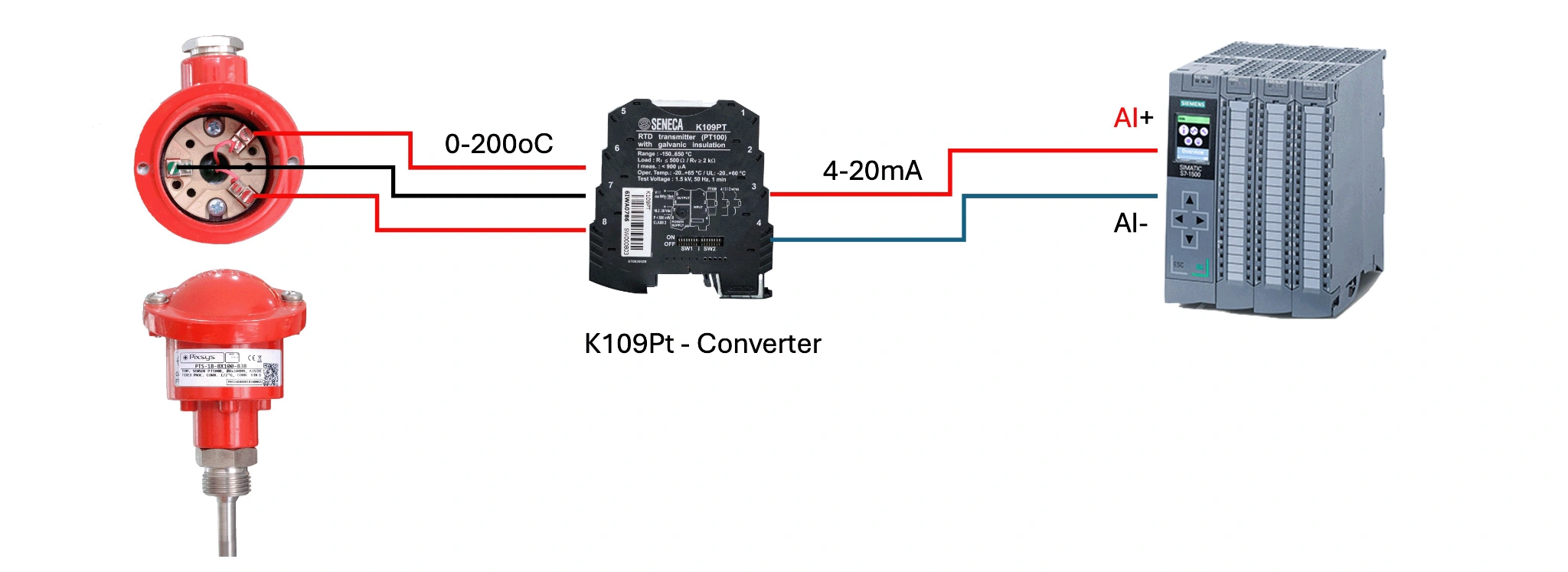

Bộ chuyển đổi nhiệt độ Pt100 sang 4-20mA 0-10V | Seneca K109Pt

Bộ chuyển đổi nhiệt độ K109Pt dùng để chuyển đổi các loại RTD trong đó có Pt100 với thiết kế mỏng, nhỏ gọn, chống nhiễu ngõ ra, cài đặt đơn giản & ngõ ra tuỳ chọn 4-20mA active hoặc 4-20mA passive. Tìm hiểu thêm active và passive là gì ?

Đối với bộ chuyển đổi K109Pt thì chúng ta phải dùng nguồn cấp riêng,loại nguồn 24Vdc. Còn đối với T120 và T121 thì sử dụng nguồn loop power. Chúng ta có thể xem cách đấu dây để phân biệt sự khác biêt.

K109PT – linh hoạt hơn

Nhận RTD + Thermocouple
Có thêm 0-10V ngoài 4-20mA

👉 Phù hợp hệ cần nhiều chuẩn tín hiệu

Bộ chuyển đổi nhiệt độ Pt100 ra 4-20mA K121

Nguồn cấp : 7…30Vdc
Ngõ ra max 24mA
Công suất : 660mW
Độ phân giải 16 bit
Tần số : 50 – 60Hz
Cài đặt : chỉ bằng phần mềm
Chức năng chống nhiễu : cài đặt tại phần mềm
Cách ly chống nhiễu tại 1500Vac
Kích thướt : 6.2 x 93.1 x 102.5 mm
Dữ liệu floating point 32 bit
Nhiệt độ làm việc : -20 … 65oc
Kết nối dạng terminal clamp
Sai số 0.1%
Độ trôi : < 120 ppm/K
Chứng chỉ : CE, II 3G Ex nA IIC T4 Gc X, II 3D Ex tc IIIC T135°C Dc X
Tiêu chuẩn : Safety (EN 61010-1), EMC (EN 61000-6-2, EN 61000- 6-4, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11), Atex (EN 60079-0, EN 60079-1
Ngõ vào 1 kênh
Loại ngõ vào : RTD ( Pt50 , PT100 , Pt500 , Pt1000, Ni100 ) các loại 2 dây , 3 dây , 4 dây
Ngõ vào : mV ( +/- 150mV ) , cài đặt tuỳ ý
Ngõ vào : Voltage ( +/- 30V ) , cài đặt tuỳ ý
Ngõ vào dòng : mA ( + / – 24 mA )
Ngõ vào biến trở : 500 … 10 KΩ
Điện trở tuyến tính cao lên tới 1760 Ω
Thời gian đáp ứng 140 .. 620ms

Bộ chuyển đổi tín hiệu K121 là một bộ chuyển đổi đa năng có khả năng đọc được nhiều loại tín hiệu khác nhau trong đó có Pt100.Tín hiệu ngõ ra duy nhất 4-20mA với đặc điểm không cần cấp nguồn mà sử dụng nguồn loop power supply .

Điều này có nghĩa là chúng ta không dùng nguồn cấp mà chỉ dùng tới 3 dây ( phổ biến ) của Pt100 vào K121 và 2 dây ngõ ra 4-20mA tới PLC bằng cách mắc nối tiếp với nguồn 24Vdc . Cách đấu dây theo hướng dẩn .

Bộ chuyển đổi nhiệt độ sang 4-20mA chuẩn cao

Các loại bộ chuyển đổi tín hiệu nhiệt độ dòng K-line của Seneca thuộc phân khúc tầm trung với các chức năng chuyển đổi hoàn hảo.Với dòng Z-line của Seneca thì tiêu chuẩn được nâng lên cao hơn với khả năng tuỳ chỉnh ngõ ra bất kỳ không theo tiêu chuẩn 4-20mA hay 0-10V mà là tuỳ chỉnh bất kỳ như 5-10mA hoặc 10-20mA …

Bộ chuyển đổi tín hiệu nhiệt độ sang 4-20mA Z109REG2-1

Đây là bộ chuyển đổi tín hiệu nhiệt độ sang 4-20mA đa năng, ngoài có tín hiệu ngõ ra dạng analog 4-20mA còn có rất nhiều tuỳ chọn loại tín hiệu ngõ ra khác như : 0-20mA,0-10v,0-5V,1-5v,2-10V … và một tín hiệu Digital 5A để cảnh báo alarm hoặc điều khiển.

Nguồn cấp : 10…40Vdc , 19…28Vac
Công suất tiêu thụ 2.5W – 16.W 24Vdc
Cách ly chống nhiễu : 3750Vac
Chuẩn : IP20
Đèn báo hiệu : nguồn cấp, lỗi kết nối và đèn alarm
Thời gian đáp ứng : 35ms
Sai số : 0.1%
Độ trôi : 0.01%
Cài đặt bằng DIP Switch và phần mềm
Nhiệt độ làm việc : -20…60oC
Kích thướt : 17.5 x 100 x 112 mm
Trọng lượng : 200g
Chuẩn CE
Chứng chỉ : EN 61000-6-4, EN 61000-6-2, E-NC6o1n0f1i-g0Cu-1roa
Input đầu vào : tất cả các loại RTD như Pt100 , Pt500 , Pt1000, Ni100 , KTY84 , NTC các loại 2 dây , 3 dây , 4 dây
Output ngõ ra tuỳ ý từ 0-20mA / 4-20mA / 0-10V , 0-5V hoặc 10-20mA , 3-10V …
Output Digital : cài đặt tuỳ ý một tiếp điểm ngõ ra Digital

Bộ chuyển đổi tín hiệu nhiệt độ Z109REG2-1

Một tín hiệu nhiệt độ qua bộ chuyển đổi tín hiệu Z109REG2-1 sẽ cho ra hai tín hiệu : 1 tín hiệu analog 4-20mA / 0-10V … và một tín hiệu Digital cài đặt tuỳ ý trên giá trị nhiệt độ đầu vào.

Độ phân giải cao từ 0.001….20.000mA hay 0.001 …. 10.000V khi điều chỉnh bằng phần mềm đảm bảo độ tin cây cao với giá trị thay đổi từng micro mili ampe hoặc micro mili voltage .

Z109REG2-1 – đa năng

Nhận nhiều loại input
Output: 4-20mA hoặc 0-10V
Cấu hình linh hoạt

👉 Dùng khi cần 1 thiết bị cho nhiều ứng dụng

Bộ chuyển đổi tín hiệu nhiệt độ sang 4-20mA Z170REG-1

Bộ chuyển đổi nhiệt độ Z170REG-1 chuyển đổi tín hiệu nhiệt độ các loại RTD như PT100 Pt1000 sang analog 4-20mA , 0-10V với hai tín hiệu ngõ ra song song nhưng độc lập nhau.

Nguồn cấp : 10…40Vdc, 19…28Vac
Công suất : 0.5 … 2W
Cách ly chống nhiễu : 1.500Vac giữa nguốn cấp , input , output
Chuẩn IP 20
Led báo lỗi : nguồn
Thời gian đáp ứng : < 25ms
Cài đặt bằng phần mềm trên máy tính & trên điện thoại và DIP Switch
Nhiệt độ làm việc -10…65oc
Kích thướt : 17.5 x 100 x 112mm
Lắp đặt trên DIL Rail
Tiêu chuẩn : CE , UL
Chứng chỉ : EN 61000-6-4 , EN 61000-6-2 , EN 61010-1

INPUT : 1 kênh

RTD: Pt100 , Pt500 , Pt1000

OUTPUT: 2 kênh song song độc lập. Tức là có thể tuỳ chọn 1 ngõ ra 4-20mA và một ngõ ra 0-10v độc lập nhưng song song nhau hoặc 2 kênh 4-20mA độc lập nhau.

Analog 4-20mA , 0-20mA active / passive
Analog 0-10V , 0-5V , 2-10V , 1-5v

Bộ chuyển đổi tín hiệu nhiệt độ Pt100 Z170REG-1

Một bộ chuyển đổi mà có tới hai chức năng là vừa chuyển đổi tín hiệu nhiệt độ sang analog 4-20mA 0-10V ,vừa chia tín hiệu 4-20mA ngõ ra thành hai tín hiệu analog 4-20mA 0-10V độc lập nhau.

Đối với yêu cầu cần đưa một tín hiệu từ cảm biến nhiệt độ về PLC và bộ hiển thị thì chúng ta phải dùng một bộ chuyển đổi tín hiệu nhiệt độ sang Analog 4-20mA / 0-10V và một bộ chia tín hiệu 4-20mA , 0-10V.Với sự phát triển của công nghệ thì Z170REG-1 đang làm nhiệm vụ vừa chuyển đổi Pt100 vừa chia tin hiệu thành 2 analog 4-20mA , 0-10V.

Với một yêu cầu dùng bo chuyen doi nhiet do Pt100 sang 4-20mA chúng ta có rất nhiều phương án khác nhau cho cùng một yêu cầu.Chúng ta cần xác định dùng bộ chuyển đổi gắn trên đầu cảm biến hay bộ chuyển đổi gắn trong tủ điện.

Z170REG-1 – dòng cao cấp

Tương tự Z109 nhưng nâng cấp
Độ ổn định cao hơn
Phù hợp hệ yêu cầu cao

Tuỳ theo tiêu chuẩn mà chúng ta sẽ có những lựa chọn khác nhau trong cùng một yêu cầu. Hy vọng mọi người có sự lựa chọn phù hợp khi mua bộ chuyển đổi tín hiệu nhiệt độ.

Chúc mọi người thành công !

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Kiến Thức Tự Động Hóa

Các loại cảm biến nhiệt độ 2 dây? Cách xác định bằng VOM hoặc MSC-D

Đã đăng trên 16/03/202616/03/2026 bởi Nguyễn Minh Hòa

16
Th3

Cảm biến nhiệt độ 2 dây là các loại cảm biến đo nhiệt độ chỉ sử dụng hai dây dẫn để truyền tín hiệu về thiết bị đo hoặc bộ điều khiển. Hai dây này có thể mang các dạng tín hiệu khác nhau như điện áp mV, điện trở Ω hoặc dòng tín hiệu 4-20mA.

Trong thực tế, khi gặp một cảm biến nhiệt độ ngoài hiện trường không còn nhãn hoặc không có datasheet, kỹ thuật viên thường dùng đồng hồ VOM hoặc thiết bị đo tín hiệu như MSC-D để xác định loại cảm biến.

Các loại cảm biến nhiệt độ có cấu trúc 2 dây phổ biến gồm:

Thermocouple
NTC Thermistor
PTC Thermistor
RTD Pt100 loại 2 dây
Temperature transmitter 4-20mA

Nội Dung Chính

Các loại cảm biến nhiệt độ 2 dây

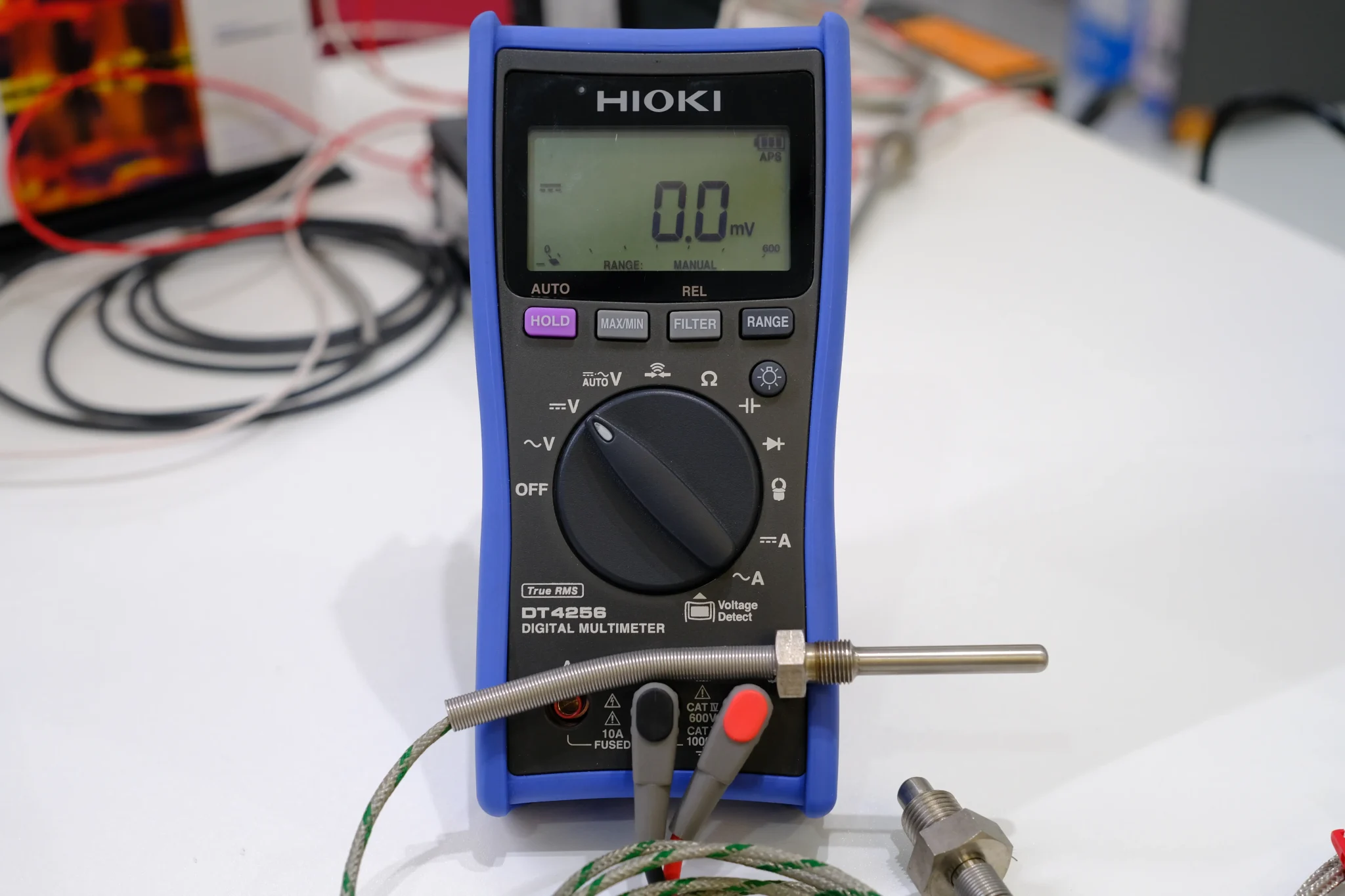

Thermocouple (cặp nhiệt điện)

Thermocouple là cảm biến nhiệt độ được tạo bởi hai kim loại khác nhau nối với nhau.

Đặc điểm:

sử dụng 2 dây kim loại khác nhau
tín hiệu đầu ra mV
điện áp thay đổi theo nhiệt độ

Ví dụ phổ biến:

Thermocouple Type K
Thermocouple Type J
Thermocouple Type S

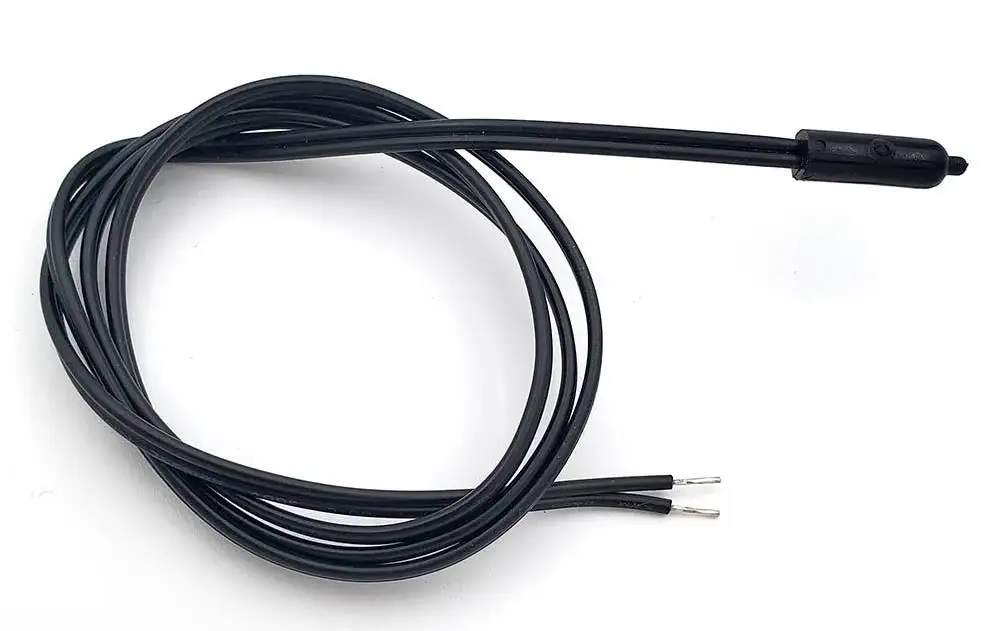

NTC Thermistor

NTC là cảm biến nhiệt độ dạng điện trở.

Đặc điểm:

điện trở giảm khi nhiệt độ tăng
cấu trúc 2 dây đo điện trở

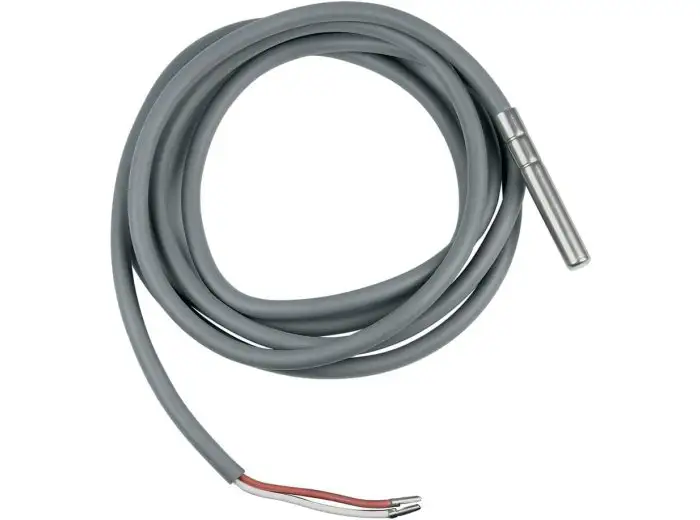

PTC Thermistor

PTC cũng là cảm biến nhiệt độ dạng điện trở nhưng có đặc tính ngược với NTC.

Đặc điểm:

điện trở tăng khi nhiệt độ tăng
cấu trúc 2 dây đo điện trở

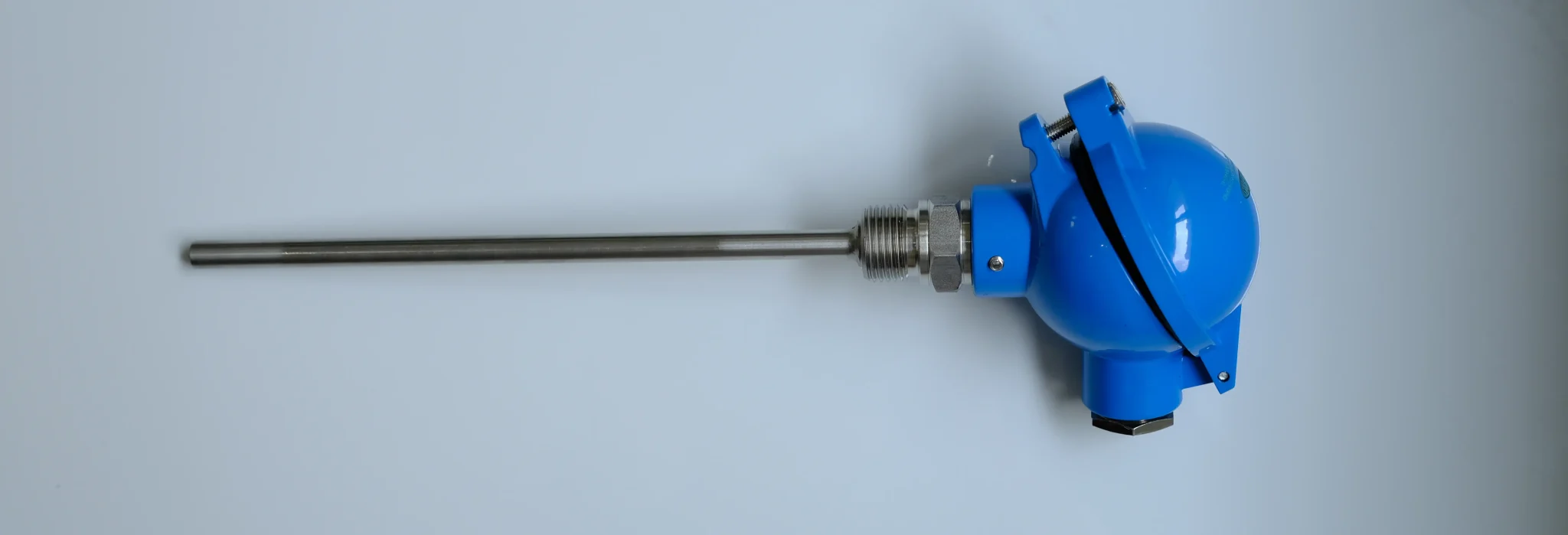

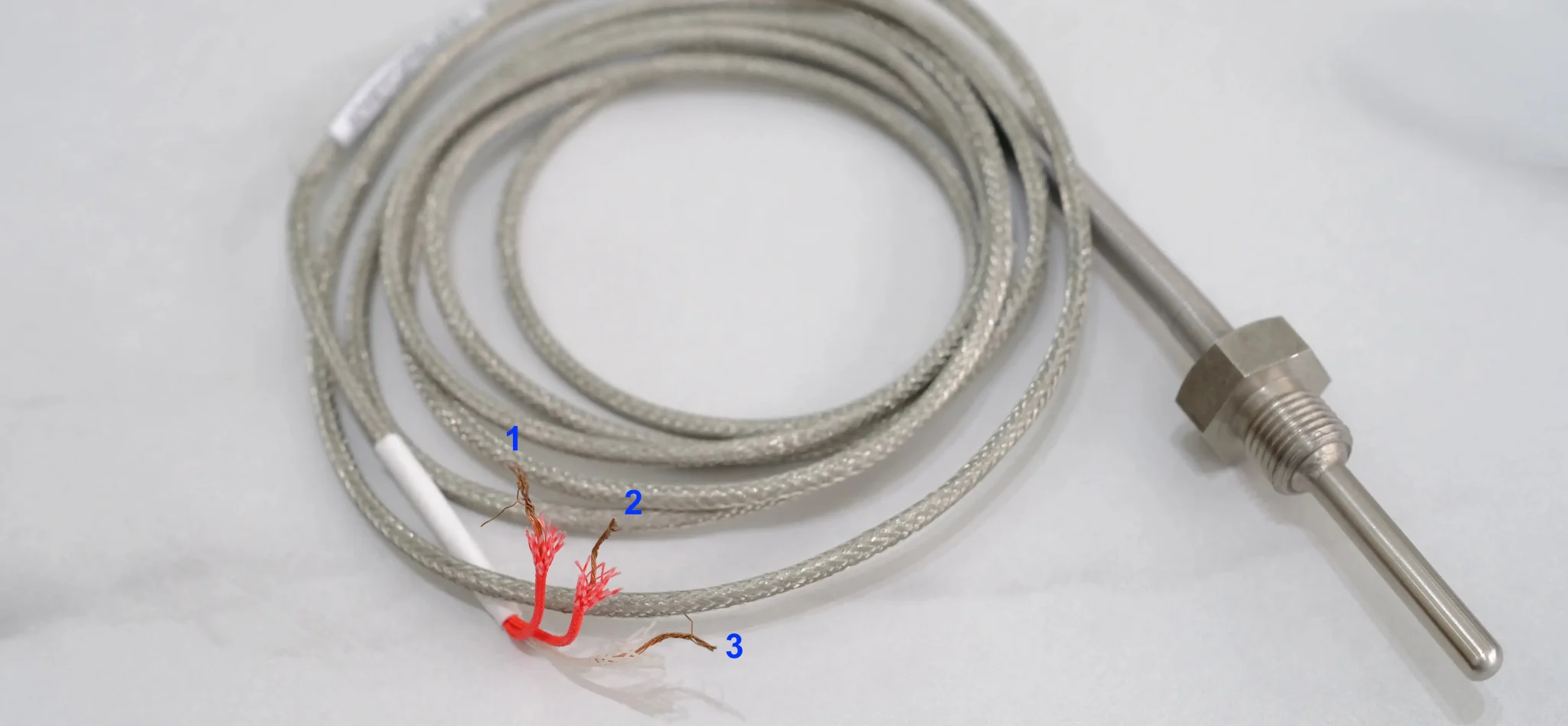

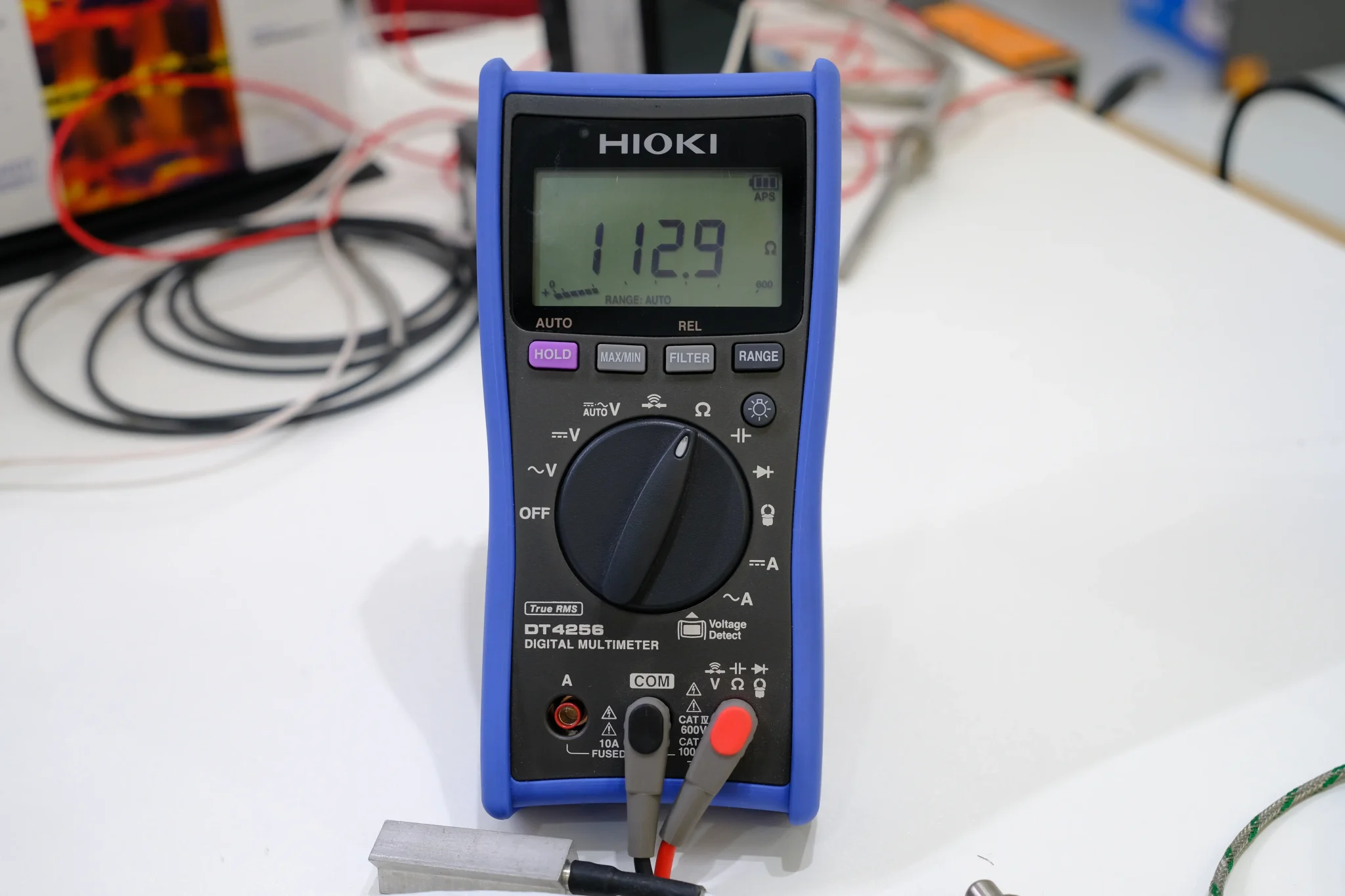

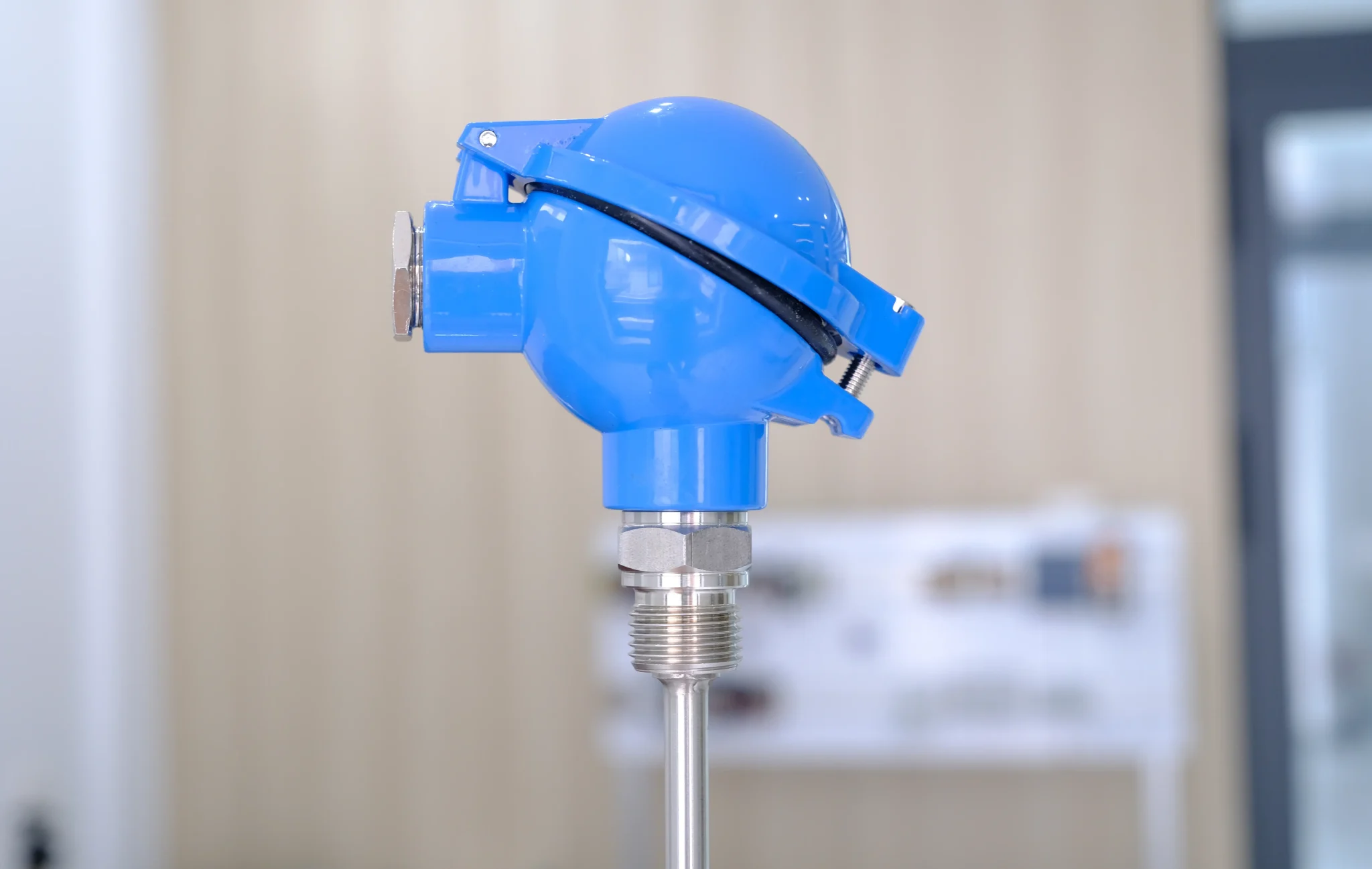

RTD Pt100 loại 2 dây

RTD Pt100 là cảm biến nhiệt độ dựa trên sự thay đổi điện trở của platinum.

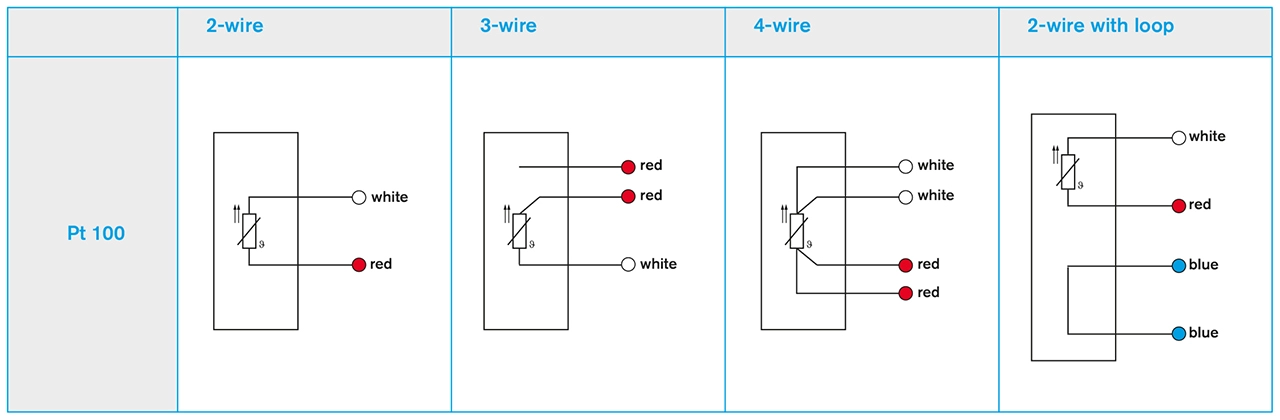

Pt100 có thể được đấu theo ba cấu hình:

Pt100 2 dây
Pt100 3 dây
Pt100 4 dây

Trong đó Pt100 2 dây là cấu hình đơn giản nhất, ít sử dụng nhất.

Đặc điểm:

điện trở 100Ω tại 0°C
đo nhiệt độ dựa trên sự thay đổi điện trở của platinum

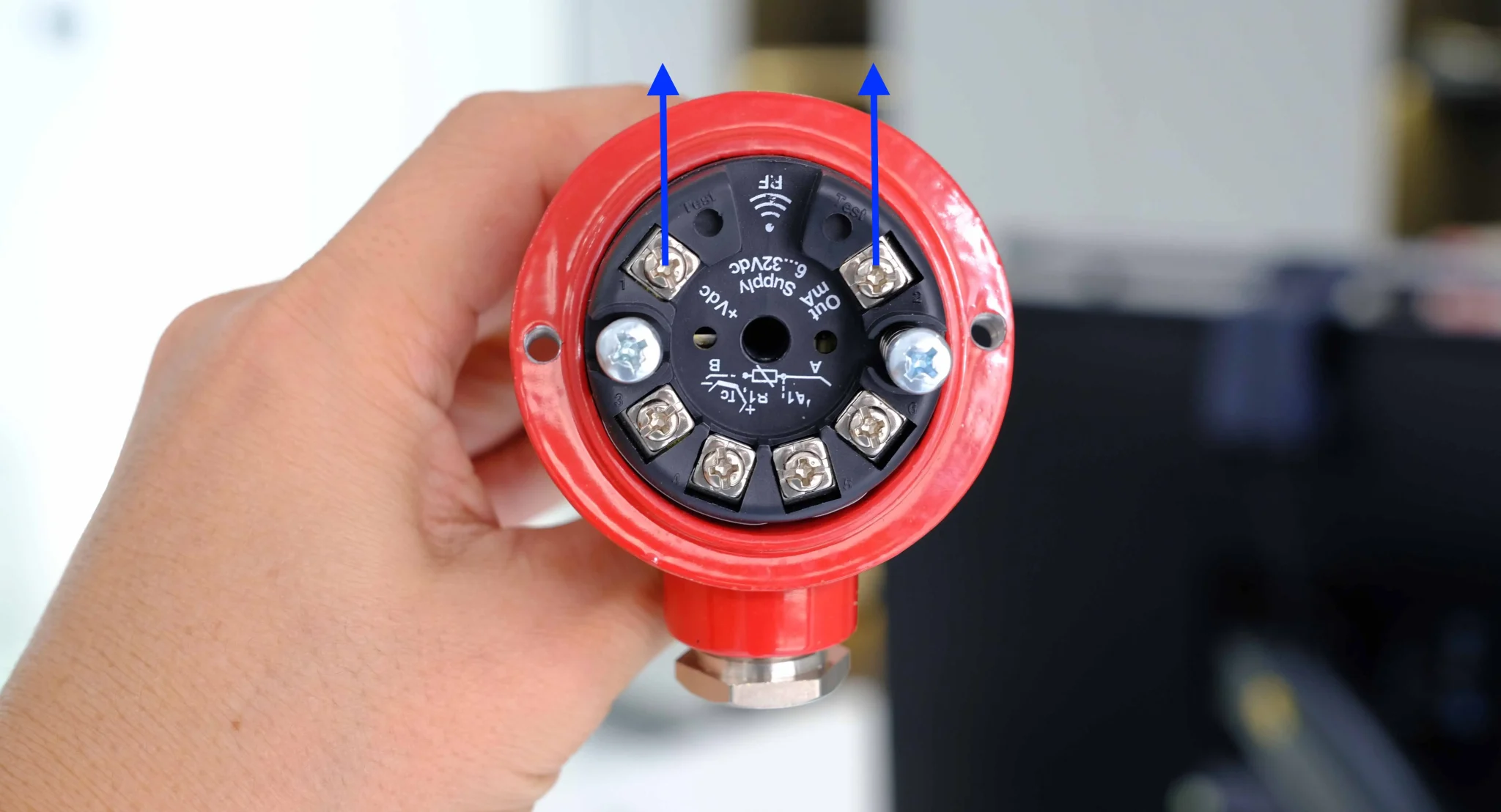

Temperature transmitter 4-20mA (2-wire loop)

Trong hệ thống đo lường công nghiệp, cảm biến nhiệt độ thường kết hợp với temperature transmitter.

Transmitter sẽ chuyển tín hiệu cảm biến nhiệt độ thành dòng chuẩn 4-20mA. Cảm biến có thể là loại PT100, Thermocouple K, J, S các loại. Đầu ra duy nhất là 2 dây tín hiệu.

Đặc điểm của hệ thống này:

chỉ sử dụng 2 dây
hai dây vừa cấp nguồn vừa truyền tín hiệu

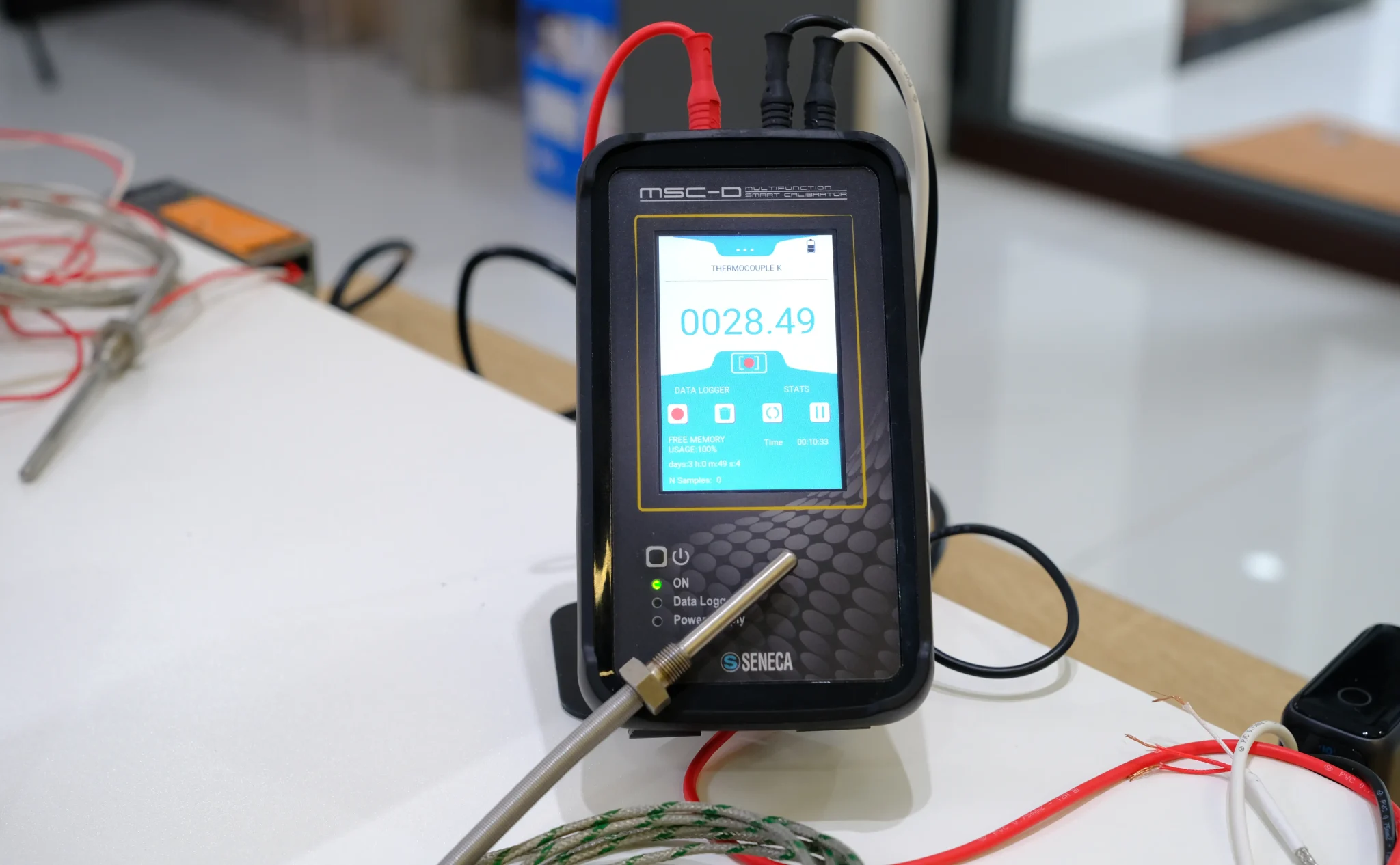

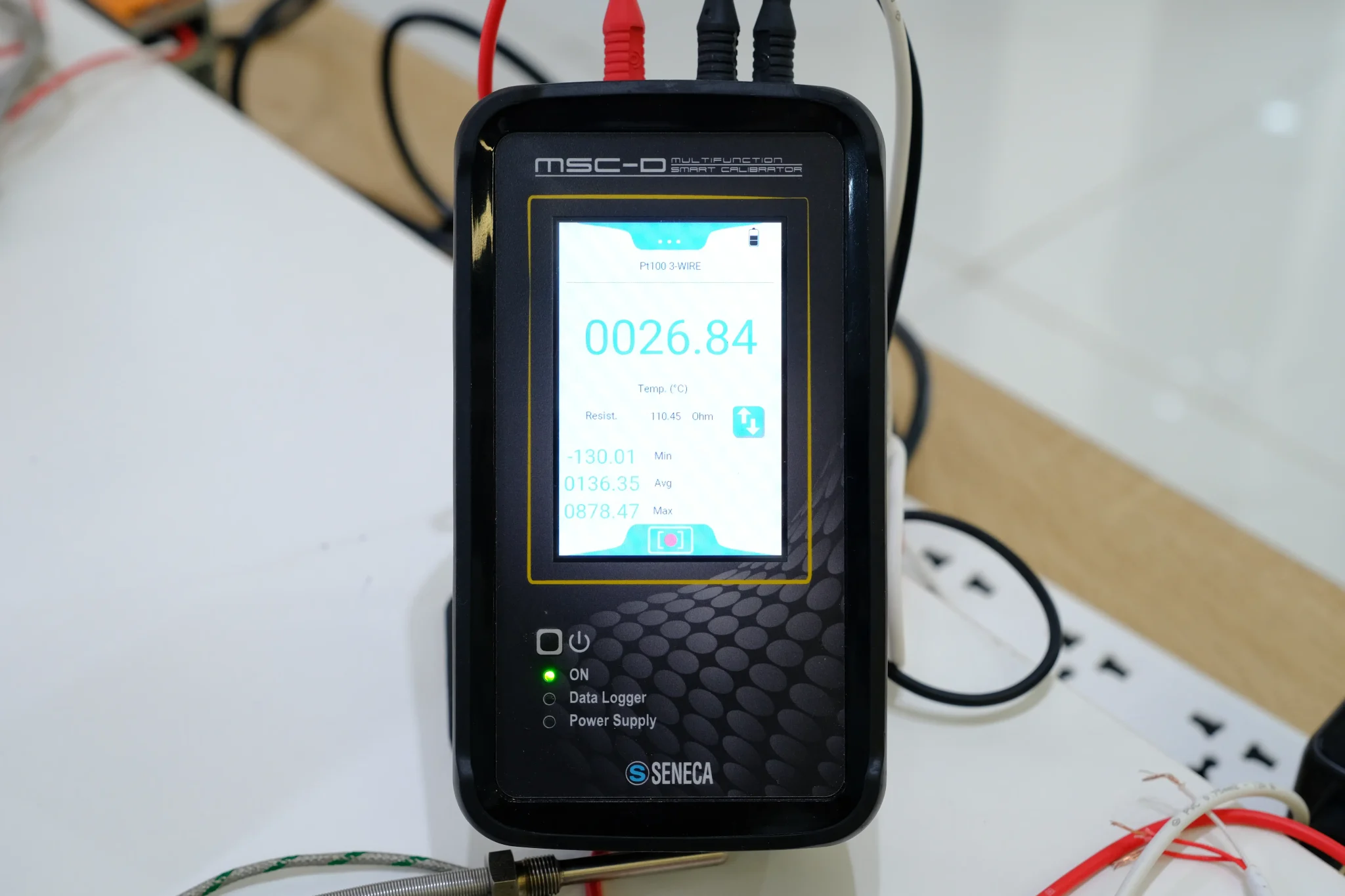

Cách xác định cảm biến nhiệt độ 2 dây bằng VOM

Khi gặp cảm biến không rõ loại, có thể dùng đồng hồ VOM để kiểm tra.

Chuyển đồng hồ sang thang Ω (Ohm) rồi đo trực tiếp hai dây của cảm biến.

Dựa vào giá trị điện trở đọc được có thể xác định loại cảm biến.

Điện trở khoảng 100Ω

Nếu đồng hồ hiển thị gần:

110-112Ω tại nhiệt độ phòng

thì cảm biến gần như chắc chắn là Pt100 loại 2 dây.

Khi làm nóng đầu dò, điện trở sẽ tăng lên.

Điện trở vài kΩ

Nếu đo được giá trị như:

1kΩ
5kΩ
10kΩ

thì đó thường là NTC thermistor.

Đặc điểm của NTC là khi nhiệt độ tăng thì điện trở giảm.

Điện trở tăng theo nhiệt độ

Nếu điện trở tăng mạnh khi nhiệt độ tăng, cảm biến có thể là PTC thermistor.

Điện trở gần bằng 0Ω

Cảm biến can nhiệt K khi đo bằng VOM tại nhiệt độ thường thì gần như không có gì thay đổi

Nếu điện trở gần 0Ω thì cảm biến có thể là Thermocouple.

Thermocouple tạo điện áp mV, không phải cảm biến điện trở.

Có thể chuyển VOM sang thang mV rồi làm nóng đầu dò để kiểm tra. Tuy nhiên, đa phần các đồng hồ VOM thường không đo được mV tại nhiệt độ thường vì nó chỉ 1,2mV chính vì thế chúng ta cần một đồng hồ chuyên dụng hơn.

Cách xác định cảm biến bằng MSC-D

Một cách kiểm tra nhanh và chính xác hơn là sử dụng đồng hồ hiệu chuẩn chuyên dụng MSC-D.

MSC-D có thể đo trực tiếp:

RTD Pt100
điện trở Ω
tín hiệu mV của thermocouple
dòng tín hiệu 4-20mA

Chỉ cần đấu cảm biến vào MSC-D là có thể xác định loại cảm biến ngay.

Kiểm tra Pt100

Đo cảm biến nhiệt độ PT100 bằng đồng hồ chuyên dụng MSC-D

Khi kết nối cảm biến vào MSC-D ở chế độ RTD, thiết bị sẽ đọc điện trở và hiển thị nhiệt độ tương ứng.

Nếu giá trị hiển thị đúng với nhiệt độ môi trường thì đó là Pt100.

Kiểm tra Thermocouple

Cảm biến thermocouple K khi đo bằng MSC-D tại nhiệt độ thường

Chuyển MSC-D sang chế độ mV hoặc Thermocouple.

Khi làm nóng đầu dò, điện áp sẽ thay đổi vài mV, xác nhận đó là Thermocouple.

Kiểm tra transmitter 4-20mA

Đồng hồ đo 4-20mA chuyên dụng MSC-D độ chính xác cao

Nếu cảm biến là temperature transmitter, MSC-D sẽ đọc trực tiếp dòng: 4-20mA

Từ dòng điện này thiết bị sẽ suy ra nhiệt độ tương ứng.

Tổng hợp các cảm biến nhiệt độ 2 dây

Loại cảm biến	Số dây
Thermocouple	2 dây
NTC Thermistor	2 dây
PTC Thermistor	2 dây
RTD Pt100 (2-wire)	2 dây
Temperature transmitter 4-20mA	2 dây

Câu hỏi về cảm biến nhiệt độ 2 dây

Cảm biến nhiệt độ 2 dây là gì?

Cảm biến nhiệt độ 2 dây là cảm biến sử dụng hai dây dẫn để truyền tín hiệu đo nhiệt độ về thiết bị đo hoặc bộ điều khiển.

Thermocouple có phải cảm biến 2 dây không?

Có. Thermocouple sử dụng hai dây kim loại khác nhau để tạo ra điện áp mV khi có chênh lệch nhiệt độ.

Pt100 có phải luôn là 2 dây không?

Không. Pt100 có thể được đấu theo 2 dây, 3 dây hoặc 4 dây. Trong công nghiệp thường dùng Pt100 3 dây hoặc 4 dây để giảm sai số.

Có thể dùng VOM để xác định loại cảm biến nhiệt độ không?

Có. Chỉ cần đo điện trở giữa hai dây cảm biến là có thể phân biệt Pt100, NTC, PTC hoặc Thermocouple.

MSC-D dùng để làm gì trong hệ thống đo nhiệt độ?

MSC-D là thiết bị có thể đo trực tiếp nhiều loại tín hiệu như Pt100, mV, Ω và 4-20mA, giúp kiểm tra và hiệu chuẩn cảm biến nhiệt độ nhanh chóng.

Tư vấn kỹ thuật cảm biến nhiệt độ 2 dây

Nếu bạn cần kiểm tra hoặc hiệu chuẩn cảm biến nhiệt độ trong hệ thống công nghiệp, MSC-D là thiết bị rất hữu ích vì có thể đo trực tiếp nhiều loại tín hiệu khác nhau như Pt100, Thermocouple, điện trở và 4-20mA.

Liên hệ đội ngũ kỹ thuật của Huphaco để được tư vấn lựa chọn thiết bị phù hợp.

Hotline kỹ thuật: 0937 27 55 66
Email: sales@huphaco.vn

Kiến Thức Tự Động Hóa

PID Controller là gì? Nguyên lý, thuật toán và ứng dụng trong công nghiệp

Đã đăng trên 13/03/202616/03/2026 bởi Nguyễn Minh Hòa

13
Th3

PID controller là gì? Đây là câu hỏi rất phổ biến đối với kỹ sư mới bắt đầu làm việc với hệ thống tự động hóa hoặc điều khiển nhiệt độ trong công nghiệp. PID là viết tắt của 3 khâu: Proportional (Tỉ lệ), Integral (Tích phân), và Derivative (Vi phân).

Đây là một cơ chế phản hồi vòng kín (closed-loop) được dùng để duy trì một giá trị mục tiêu (Setpoint – SP) ổn định bất chấp các tác động nhiễu từ môi trường.

Ví dụ dễ hiểu: Bạn đang muốn nấu nước và muốn giữ nhiệt độ luôn ở mức 80oC . PID chính là bộ điều khiển bên trong thiết bị gia nhiệt: nó tính toán xem khi nào tăng công suất, khi nào giảm công suất gia nhiệt. Sao cho nước trong bình chứa luôn luôn giữ ở mức cài đặt là 80oC.

Trong thực tế sản xuất, rất nhiều quá trình cần giữ ổn định một đại lượng như:

nhiệt độ lò
áp suất đường ống
tốc độ động cơ
lưu lượng chất lỏng

Nếu hệ thống chỉ bật/tắt đơn giản (On/Off) thì giá trị đo thường dao động mạnh quanh giá trị đặt. Vì vậy các hệ thống công nghiệp hiện đại sử dụng PID controller để điều khiển quá trình một cách nhanh – ổn định – chính xác.

PID hiện nay được tích hợp trong:

bộ điều khiển nhiệt độ
PLC
biến tần
hệ thống HVAC
hệ thống điều khiển quá trình

Bài viết này sẽ giúp bạn hiểu PID controller là gì từ nguyên lý cơ bản đến ứng dụng thực tế trong nhà máy.

Nội Dung Chính

PID controller là gì?

PID controller là một thuật toán điều khiển vòng kín (closed-loop control) được sử dụng để giữ giá trị của một quá trình (process variable) bám sát giá trị đặt trước (setpoint).

Ví dụ:

Một lò gia nhiệt cần duy trì 200°C.

Nếu nhiệt độ thấp hơn → hệ thống tăng công suất gia nhiệt
Nếu nhiệt độ cao hơn → hệ thống giảm công suất

PID controller sẽ liên tục điều chỉnh công suất để nhiệt độ ổn định tại 200°C.

Điểm mạnh của PID là:

phản ứng nhanh khi có sai lệch
giảm dao động hệ thống
đạt độ ổn định cao

Vì vậy PID trở thành thuật toán điều khiển phổ biến nhất trong công nghiệp.

Trong bất kỳ hệ thống điều khiển PID nào, cảm biến đo lường luôn đóng vai trò cực kỳ quan trọng. Bộ điều khiển PID chỉ có thể hoạt động chính xác khi giá trị quá trình (PV) được đo đúng và phản hồi liên tục về controller.

Ví dụ trong hệ thống điều khiển nhiệt độ, cảm biến như Pt100 hoặc thermocouple sẽ đo nhiệt độ thực tế của lò và gửi tín hiệu về bộ điều khiển để tính toán sai lệch so với giá trị đặt (setpoint).

Nếu bạn chưa rõ các loại cảm biến này hoạt động như thế nào, bạn có thể tham khảo bài viết chi tiết:
👉 https://huphaco.vn/cam-bien-nhiet-do-la-gi/

Bài viết này giải thích rõ nguyên lý hoạt động, các loại cảm biến nhiệt độ phổ biến và cách lựa chọn trong công nghiệp.

Cấu trúc vòng điều khiển PID

Trong thực tế, PID luôn hoạt động trong vòng điều khiển kín (closed loop).

Một hệ thống PID cơ bản gồm các thành phần sau:

SP – Setpoint
Giá trị đặt trước mong muốn.

PV – Process Value
Giá trị thực tế đo được từ cảm biến.

Controller
Bộ điều khiển PID tính toán tín hiệu điều khiển.

Actuator
Thiết bị tác động như SSR, valve, biến tần.

Process
Quá trình vật lý cần điều khiển.

Ví dụ hệ thống điều khiển nhiệt độ lò:

Setpoint
→ PID controller
→ SSR / power controller
→ Heater
→ Nhiệt độ lò
→ Cảm biến Pt100
→ Feedback về PID

Chu trình này lặp lại liên tục với chu kỳ vài mili-giây đến vài giây.

Thuật toán PID hoạt động như thế nào?

Thuật toán này tính toán sai số $e(t)$ (sự chênh lệch giữa giá trị mong muốn và giá trị thực tế). PID là viết tắt của ba thành phần điều khiển:

P – Proportional
I – Integral
D – Derivative

Mỗi thành phần xử lý sai lệch theo một cách khác nhau.

Thành phần P – Proportional (tỷ lệ) của PID

Thành phần P phản ứng trực tiếp theo sai lệch giữa giá trị đặt và giá trị đo. Khâu này tạo ra tín hiệu điều chỉnh tỉ lệ thuận với sai số hiện tại.

Đặc điểm: Sai số càng lớn, điều chỉnh càng mạnh.
Hạn chế: Nếu chỉ dùng P, hệ thống thường không bao giờ đạt được chính xác giá trị mong muốn (luôn tồn tại một khoảng lệch gọi là sai số xác lập).

Ví dụ:

Nếu nhiệt độ đặt là 200°C
nhưng nhiệt độ thực tế chỉ 180°C

→ sai lệch = 20°C

Khi đó controller sẽ tăng công suất theo tỷ lệ với sai lệch này.

Ưu điểm:

phản ứng rất nhanh

Nhược điểm:

thường vẫn còn sai số ổn định (steady-state error).

Thành phần I – Integral (tích phân) của PID – Quá khứ

Thành phần I xử lý sai lệch tích lũy theo thời gian. Nói cách khác khâu này cộng dồn các sai số trong quá khứ theo thời gian.

Tác dụng: Nó sẽ “ép” hệ thống phải triệt tiêu hoàn toàn sai số xác lập mà khâu P để lại.
Hạn chế: Nếu đặt thông số I quá mạnh, hệ thống dễ bị dao động quá mức (vọt lố).

Nếu hệ thống luôn thấp hơn setpoint một chút, thành phần I sẽ:

tích lũy sai lệch
tăng output dần dần

Nhờ đó hệ thống có thể loại bỏ hoàn toàn sai số còn dư.

Thành phần D – Derivative (vi phân) của PID – Tương lai

Thành phần D phản ứng theo tốc độ thay đổi của sai lệch. Khâu này dự đoán xu hướng của sai số dựa trên tốc độ thay đổi của nó.

Tác dụng: Nó đóng vai trò như một “chiếc phanh”, giúp làm giảm tốc độ điều chỉnh khi hệ thống sắp đạt đến đích, từ đó giảm vọt lố và tăng độ ổn định.
Hạn chế: Rất nhạy cảm với nhiễu tín hiệu.

Nếu nhiệt độ đang tăng quá nhanh, thành phần D sẽ:

giảm tín hiệu điều khiển
tránh vượt quá setpoint

Nhờ vậy PID có thể giảm dao động và overshoot. Tới đây anh em đã hiểu PID controller là gì rồi đúng không?

Tại sao PID lại quan trọng?

Nếu không có PID, bạn chỉ có thể điều khiển kiểu On/Off (Bật/Tắt). Giống như việc bạn đun nước: cứ dưới 100°C thì bật điện, trên 100°C thì tắt. Kết quả là nhiệt độ sẽ bị dao động liên tục (lúc lên 105°C, lúc xuống 95°C) và không bao giờ ổn định. PID giúp nhiệt độ “đậu” chính xác tại 100°C một cách êm ái.

Công thức điều khiển PID

$u(t) = K_p\,e(t) + K_i \int_0^t e(\tau)\,d\tau + K_d \frac{de(t)}{dt}$

Trong đó:

u(t) là tín hiệu điều khiển đầu ra
e(t) là sai lệch giữa setpoint và giá trị đo
Kp là hệ số tỷ lệ
Ki là hệ số tích phân
Kd là hệ số vi phân

Việc lựa chọn các hệ số này gọi là PID tuning.

Cách thức hoạt động trong thực tế

Giả sử bạn dùng cảm biến trong hình để điều khiển một lò sấy ở 100°C:

1.Cảm biến (Input): Đo nhiệt độ thực tế gửi về bộ điều khiển.

2.Tính toán (PID): Bộ điều khiển so sánh nhiệt độ thực với 100°C.

Nếu nhiệt độ là 20°C (sai số lớn): Khâu P đẩy công suất thanh nhiệt lên cực đại.
Khi nhiệt độ đạt 95°C: Khâu D thấy tốc độ tăng nhiệt quá nhanh nên sẽ “hãm” lại.
Khi nhiệt độ đứng yên ở 99°C: Khâu I sẽ nhận ra sự thiếu hụt 1°C kéo dài và tăng dần công suất để đạt đúng 100°C.

3.Cơ cấu chấp hành (Output): Điều khiển Relay, SSR, van điều khiển để gia nhiệt hoặc giảm nhiệt.

Ví dụ điều khiển PID trong hệ thống nhiệt độ

Một ứng dụng điển hình của PID là điều khiển nhiệt độ lò gia nhiệt.

Cấu trúc hệ thống thường gồm:

Cảm biến nhiệt độ Pt100
→ bộ điều khiển nhiệt độ PID
→ SSR hoặc power controller
→ điện trở gia nhiệt

Bộ điều khiển PID sẽ điều chỉnh công suất heater để nhiệt độ luôn ổn định tại giá trị đặt.

Các hệ thống phổ biến sử dụng PID:

lò sấy công nghiệp
máy ép nhựa
lò nung
hệ thống HVAC
dây chuyền thực phẩm

So sánh điều khiển On/Off và PID

Tiêu chí	On/Off control	PID control
Nguyên lý	bật/tắt	điều chỉnh liên tục
Dao động	lớn	nhỏ
Độ ổn định	thấp	cao
Độ chính xác	thấp	cao
Ứng dụng	thermostat	công nghiệp

Ví dụ với thermostat On/Off:

Nhiệt độ có thể dao động:

195°C → 205°C → 195°C

Trong khi PID có thể giữ ổn định quanh:

199.8°C → 200.2°C

Cách chỉnh tham số PID (PID tuning)

Auto Tune là chức năng dò PID tự động trên các bộ điều khiển ATR244-12ABC

Để PID hoạt động hiệu quả, cần chọn đúng các tham số:

Kp – Proportional gain
Ki – Integral gain
Kd – Derivative gain

Một số phương pháp tuning phổ biến:

Ziegler–Nichols

Phương pháp cổ điển dùng trong nghiên cứu điều khiển.

Auto tuning

Nhiều bộ điều khiển PID hiện đại có chức năng auto-tuning tự động tối ưu tham số. Tất cả các bộ điều khiển PID của Pixsys như: ATR124-ABC, ATR144-ABC, ATR244-12ABC, ATR444-13ABC … đều có chức năng tự động Tuning, tự lấy mẫu và điều khiển.

Manual tuning

Kỹ sư điều khiển chỉnh tham số dựa trên phản ứng hệ thống. Sau khi các bộ điều khiển tự dò được tham số nhưng chưa tối ưu và sát với thực tế. Các kỹ sư cần điều chỉnh các thông số cho phù hợp.

Ứng dụng PID trong công nghiệp

PID được sử dụng trong rất nhiều hệ thống tự động hóa.

Điều khiển nhiệt độ

lò nhiệt
lò sấy
máy ép nhựa
hệ thống HVAC

Điều khiển áp suất

hệ thống hơi
nồi hơi
máy nén khí

Điều khiển tốc độ

motor
servo drive

Điều khiển lưu lượng

hệ thống bơm
van điều khiển

Bộ điều khiển PID trong PLC và thiết bị công nghiệp

Ngày nay PID có thể được triển khai dưới nhiều dạng:

PID trong PLC

PLC Siemens, Schneider, Mitsubishi đều có block PID.

PID controller độc lập

Các bộ điều khiển nhiệt độ chuyên dụng.

Ví dụ:

Pixsys ATR244
Pixsys ATR144
Pixsys DRR series

Các thiết bị này thường tích hợp:

PID auto tuning
nhiều loại input sensor
output SSR hoặc analog

Khi nào nên dùng bộ điều khiển PID?

PID đặc biệt hiệu quả trong các hệ thống:

có quán tính nhiệt lớn
cần độ ổn định cao
yêu cầu độ chính xác tốt

Ví dụ:

lò sấy công nghiệp
lò nung kim loại
hệ thống HVAC
máy ép nhựa

Kết luận về bộ điều khiển PID

PID controller là thuật toán điều khiển nền tảng của tự động hóa công nghiệp.

Nhờ khả năng phản ứng nhanh – ổn định – chính xác, PID được sử dụng rộng rãi trong:

điều khiển nhiệt độ
điều khiển áp suất
điều khiển tốc độ
điều khiển lưu lượng

Hiểu rõ nguyên lý PID sẽ giúp kỹ sư lựa chọn đúng bộ điều khiển và tham số điều khiển phù hợp với hệ thống.

Bạn đang cần bộ điều khiển PID cho hệ thống nhiệt độ?

Nếu bạn đang thiết kế hoặc nâng cấp hệ thống:

lò nhiệt công nghiệp
máy sấy
hệ thống HVAC
dây chuyền gia nhiệt

chúng tôi có thể tư vấn bộ điều khiển nhiệt độ PID phù hợp với ứng dụng của bạn.

Các dòng controller phổ biến:

Pixsys ATR series
Pixsys DRR series

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email tư vấn & báo giá: sales@huphaco.vn

Câu hỏi về PID Controller là gì?

PID controller dùng để làm gì?

PID controller được sử dụng để điều khiển và giữ ổn định các đại lượng như nhiệt độ, áp suất, tốc độ hoặc lưu lượng trong hệ thống công nghiệp.

PID controller có dùng để điều khiển nhiệt độ không?

Có. Điều khiển nhiệt độ là ứng dụng phổ biến nhất của PID, đặc biệt trong lò sấy, lò nung và máy ép nhựa.

PID có trong PLC không?

Hầu hết PLC hiện đại đều tích hợp khối PID để điều khiển quá trình trong hệ thống tự động hóa.

PID tuning là gì?

PID tuning là quá trình điều chỉnh các tham số Kp, Ki và Kd để hệ thống đạt được độ ổn định và phản ứng tốt nhất.

Bộ điều khiển PID khác gì thermostat On/Off?

Thermostat On/Off chỉ bật hoặc tắt thiết bị gia nhiệt, trong khi PID điều chỉnh công suất liên tục để giữ nhiệt độ ổn định hơn.

Hướng Dẫn

Cách đấu Pt100 3 dây: Bộ điều khiển nhiệt độ – Bộ Chuyển đổi nhiệt độ

Đã đăng trên 11/03/202620/03/2026 bởi Nguyễn Minh Hòa

Cách đấu dây cảm biến nhiệt độ PT100 với bộ chuyển đổi nhiệt độ

11
Th3

Cách đấu PT100 3 dây là kỹ năng cơ bản nhưng cực kỳ quan trọng đối với dân kỹ thuật điện tử công nghiệp. Việc đấu nối đúng không chỉ giúp kết quả đo chính xác mà còn bảo vệ thiết bị điều khiển khỏi các sự cố không đáng có. Bài viết này sẽ hướng dẫn bạn từ cách nhận biết màu dây đến sơ đồ đấu nối thực tế.

Quy tắc đấu dây cảm biến nhiệt độ Pt100 3 dây

Nội Dung Chính

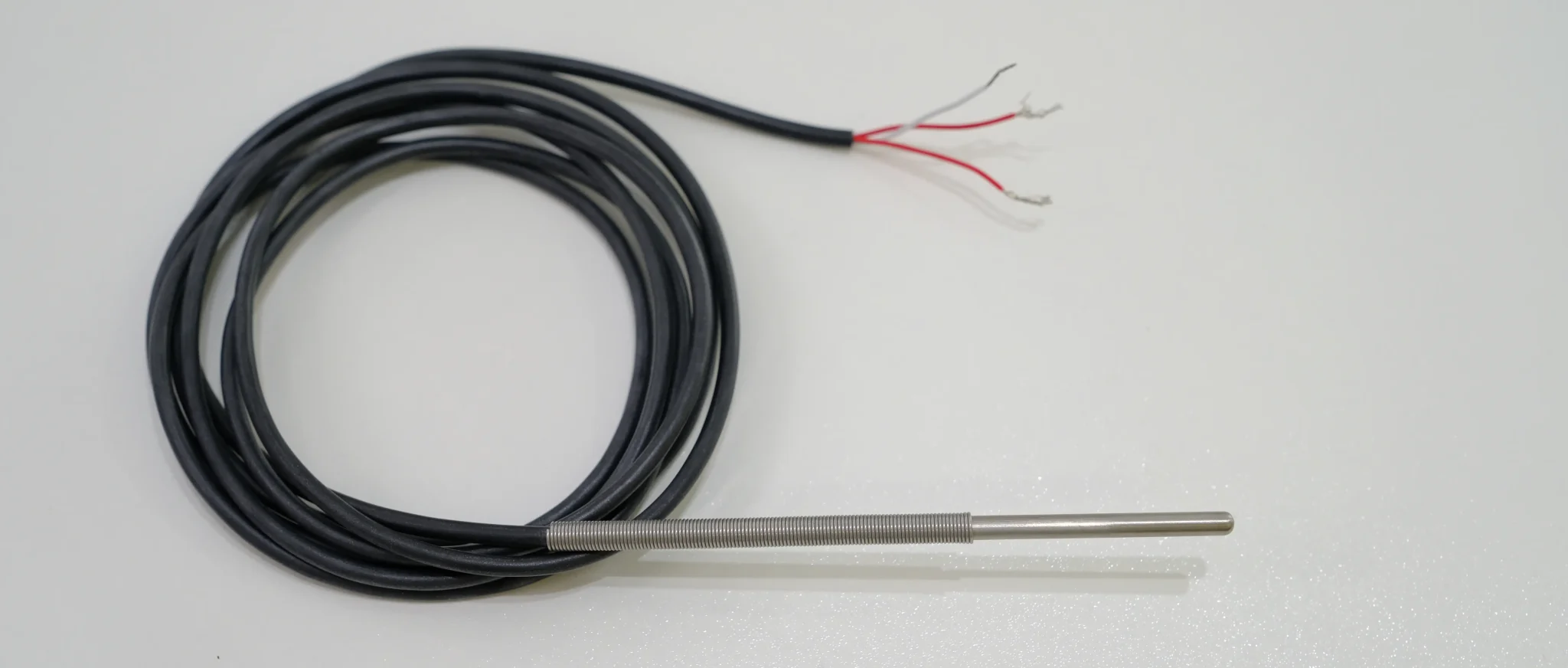

Cấu tạo và nguyên lý màu dây của PT100 3 dây

Quy ước màu dây của cảm biến Pt100 3 dây

Dù là loại cảm biến nhiệt độ PT100 loại que với dây đi kèm hay cảm biến Pt100 loại đầu Head mounted thì đều có chung một quy ước.

Quy ước màu dây phổ biến: 1 dây đỏ (A) và 2 dây trắng (B, B’) hoặc 2 dây đỏ (B, B’) và một dây trắng (A). Mình thì thường thấy các loại cảm biến nhiệt độ Pt100 của Châu Âu như Ý, Đức, Pháp thường có 2 dây màu đỏ + 1 dây màu trắng.

Tại sao có 3 dây?

Pt100 có 3 dây để bù điện trở của dây dẫn, giúp phép đo nhiệt độ chính xác hơn.

Trong cảm biến Pt100, thiết bị đo (PLC, module RTD, transmitter) thực chất đo điện trở của cảm biến. Tuy nhiên, dây dẫn cũng có điện trở, nên nếu dùng 2 dây thì điện trở dây sẽ cộng vào giá trị đo và gây sai số.

Với Pt100 3 dây, hai dây được nối vào cùng một đầu cảm biến. Module đo sẽ so sánh điện trở của hai dây này và tự động bù điện trở dây dẫn, nhờ đó giá trị đo gần đúng với điện trở thực của Pt100.

Cách xác định chân PT100 3 dây bằng đồng hồ vạn năng (VOM)

Bước 1: Chỉnh đồng hồ về thang đo Ohm. VOM nào cũng được
Bước 2: Đo từng cặp dây.
Cặp dây có điện trở 0 ohm (thường là 2 dây trắng): Đây là hai đầu chung một cực.
Cặp dây có điện trở 108-111 ohm (ở nhiệt độ phòng): Một dây là đỏ, một dây là trắng.

Anh em có thể tra điện trở PT100 tương ứng với nhiệt độ chính xác: https://huphaco.vn/bang-tra-nhiet-do-pt100/

Như hình ảnh thì điện trở đo được là 110,8 ohm tương ứng với nhiệt độ phòng là 28oC.

Cách đấu Pt100 3 dây vào bộ hiển thị nhiệt độ – transmitter

Bất kỳ loại cảm biến nhiệt độ PT100 3 dây nào cũng sẽ có ký hiệu 2 dây cùng màu và 1 dây khác màu. Như cảm biến nhiệt độ PT100 của Pixsys – Italy sẽ có ký hiệu: 2 dây đỏ + 1 dây xanh ( khác màu ).

Cách đấu Pt100 3 dây vào bộ hiển thị nhiệt độ hay bộ chuyển đổi tín hiệu nhiệt độ như sau.

Cách đấu Pt100 3 dây vào bộ hiển thị nhiệt độ – bộ điều khiển nhiệt độ

Cách đấu Pt100 3 dây với bộ điều khiển nhiệt độ ATR124-ABC

Để đấu dây cảm biến nhiệt độ Pt100 chính xác vào bộ hiển thị nhiệt độ hay bộ điều khiển. Anh xem cần xem tài liệu cách đấu nối của bộ hiển thị nhiệt độ.

Đối vói Pt100 sẽ có ký hiệu 2 dây cùng màu cho 1 đầu dây và 1 dây khác màu cho đầu còn lại. Vd: chân 10 + 12 là 2 dây cùng màu và 11 là dây khác màu của bộ điều khiển nhiệt độ ATR124-ABC.

Khi đó chúng ta đấu dây cho cảm biến nhiệt độ PT100 3 dây như sau:

2 dây màu đỏ vào chân 10-12, không phân biệt dây nào vào chân nào
1 dây màu xanh còn lại vào chân 11

Như vậy, đối với bất kỳ cảm biến nhiệt độ PT100 3 dây nào, anh em chỉ cần phân biệt 2 dây cùng màu và 1 dây khác màu. Sau đó tìm sơ đồ đấu nối của bộ hiển thị nhiệt độ và đấu đúng như vậy là xong.

Cách đấu cảm biến Pt100 vào bộ chuyển đổi tín hiệu nhiệt độ

Đối với bộ chuyển đổi tín hiệu nhiệt độ PT100 cũng sẽ có cách đấu tương tư như đấu với màn hình hiển thị nhiệt độ. Chúng ta chỉ cần lưu ý rằng mỗi hãng sẽ có cách đấu dây cảm biến nhiệt độ PT100 khác nhau nhưng đều chung một quy tắc.

Cách đấu biến cảm biến PT100 3 dây thành cảm biến nhiệt độ PT100 4-20mA

Cảm biến nhiệt độ 4-20mA thực chất là cảm biến nhiệt độ & bộ chuyển đổi tín hiệu nhiệt độ bên trong

Cảm biến nhiệt độ PT100 4-20mA thực chất là một cảm biến nhiệt độ PT100 3 dây kết hợp với bộ chuyển đổi tín hiệu nhiệt độ.

Khi đó:

Cảm biến nhiệt độ PT100
Bộ chuyển đổi tín hiệu nhiệt độ

Kết hợp sẽ thành cảm biến nhiệt độ 4-20mA. Khi có bộ chuyển đổi nhiệt độ có gì khác biệt:

Tín hiệu được cài đặt chuẩn thành 4-20mA
4mA tương ứng Zero. Vd: 0oC
20mA tương ứng Span. Vd: 100oC
12mA tương ứng 50oC

Bạn có thể cài đặt bất kỳ dãi đo nào tương ứng 4-20mA ngõ ra. Tín hiệu truyền nhanh, mượt hơn rất nhiều so với tín hiệu điện trở của cảm biến Pt100.

Câu hỏi về: Cách đấu Pt100 3 dây

Cách đấu Pt100 3 dây

Pt100 3 dây có hai dây cùng màu (thường là đỏ) nối vào cùng một đầu cảm biến và một dây còn lại (thường là trắng) nối vào đầu còn lại. Hai dây cùng màu giúp module đo hoặc temperature transmitter so sánh điện trở dây dẫn và tự động bù sai số.

Tại sao cảm biến Pt100 lại có 3 dây?

Cảm biến Pt100 3 dây được thiết kế để bù điện trở dây dẫn. Khi dây dẫn dài, điện trở của dây có thể làm sai lệch kết quả đo. Cấu hình 3 dây cho phép thiết bị đo tự động loại bỏ ảnh hưởng của điện trở dây, giúp phép đo chính xác hơn so với Pt100 2 dây.

Có thể đấu Pt100 3 dây vào PLC trực tiếp không?

Có. Nhiều PLC công nghiệp như Siemens S7-1200, S7-1500, module RTD hoặc các bộ điều khiển nhiệt độ đều hỗ trợ kết nối trực tiếp cảm biến Pt100 3 dây. Trong trường hợp dây tín hiệu dài hoặc môi trường nhiễu, nên sử dụng thêm temperature transmitter 4-20mA để tăng độ ổn định tín hiệu.

Pt100 3 dây có chính xác hơn Pt100 2 dây không?

Có. Pt100 3 dây giúp giảm đáng kể sai số do điện trở dây dẫn gây ra. Trong hầu hết hệ thống đo nhiệt độ công nghiệp, Pt100 3 dây được sử dụng phổ biến hơn Pt100 2 dây vì đạt độ chính xác cao nhưng vẫn đơn giản trong lắp đặt.

Khi nào nên dùng Pt100 4 dây thay vì 3 dây?

Pt100 4 dây thường được dùng trong phòng thí nghiệm, hiệu chuẩn hoặc các hệ thống đo yêu cầu độ chính xác rất cao. Trong các ứng dụng công nghiệp thông thường, cấu hình Pt100 3 dây đã đủ chính xác và tiết kiệm chi phí lắp đặt.

Tìm hiểu thêm về cảm biến Pt100 3 dây

Trong thực tế, cấu hình Pt100 3 dây là loại được sử dụng phổ biến nhất trong các hệ thống đo nhiệt độ công nghiệp vì khả năng bù điện trở dây dẫn và đảm bảo độ chính xác tốt.

Nếu bạn muốn hiểu chi tiết hơn về cấu tạo, nguyên lý hoạt động và các loại cảm biến Pt100 3 dây đang được sử dụng trong nhà máy, bạn có thể tham khảo thêm bài viết:

👉 Cảm biến nhiệt độ Pt100 3 dây là gì?
https://huphaco.vn/cam-bien-nhiet-do-pt100-3-day/

Bài viết này giải thích rõ:

cấu tạo cảm biến Pt100 3 dây
nguyên lý bù điện trở dây
so sánh Pt100 2 dây – 3 dây – 4 dây
ứng dụng trong PLC và hệ thống đo nhiệt độ công nghiệp

Tư vấn giải pháp đo nhiệt độ công nghiệp

Bạn đang cần đấu nối cảm biến Pt100 vào PLC, bộ điều khiển nhiệt độ hoặc hệ thống SCADA nhưng chưa chắc chắn cấu hình nào phù hợp?

Huphaco cung cấp giải pháp đo nhiệt độ công nghiệp hoàn chỉnh, bao gồm:

Cảm biến nhiệt độ Pt100, Thermocouple
Temperature transmitter Pt100 → 4-20mA
Module RTD cho PLC
Bộ chuyển đổi tín hiệu Modbus / Analog
Tư vấn cấu hình đo nhiệt độ cho nhà máy, hệ HVAC, lò công nghiệp

👉 Kỹ sư của Huphaco có thể hỗ trợ bạn chọn thiết bị, sơ đồ đấu dây và cấu hình hệ thống phù hợp với ứng dụng thực tế.

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email tư vấn & báo giá: sales@huphaco.vn

Hướng Dẫn

Bảng tra điện trở Pt100 (°C ↔ Ω) – Tra cứu nhanh chuẩn IEC 60751

Đã đăng trên 09/03/202613/03/2026 bởi Nguyễn Minh Hòa

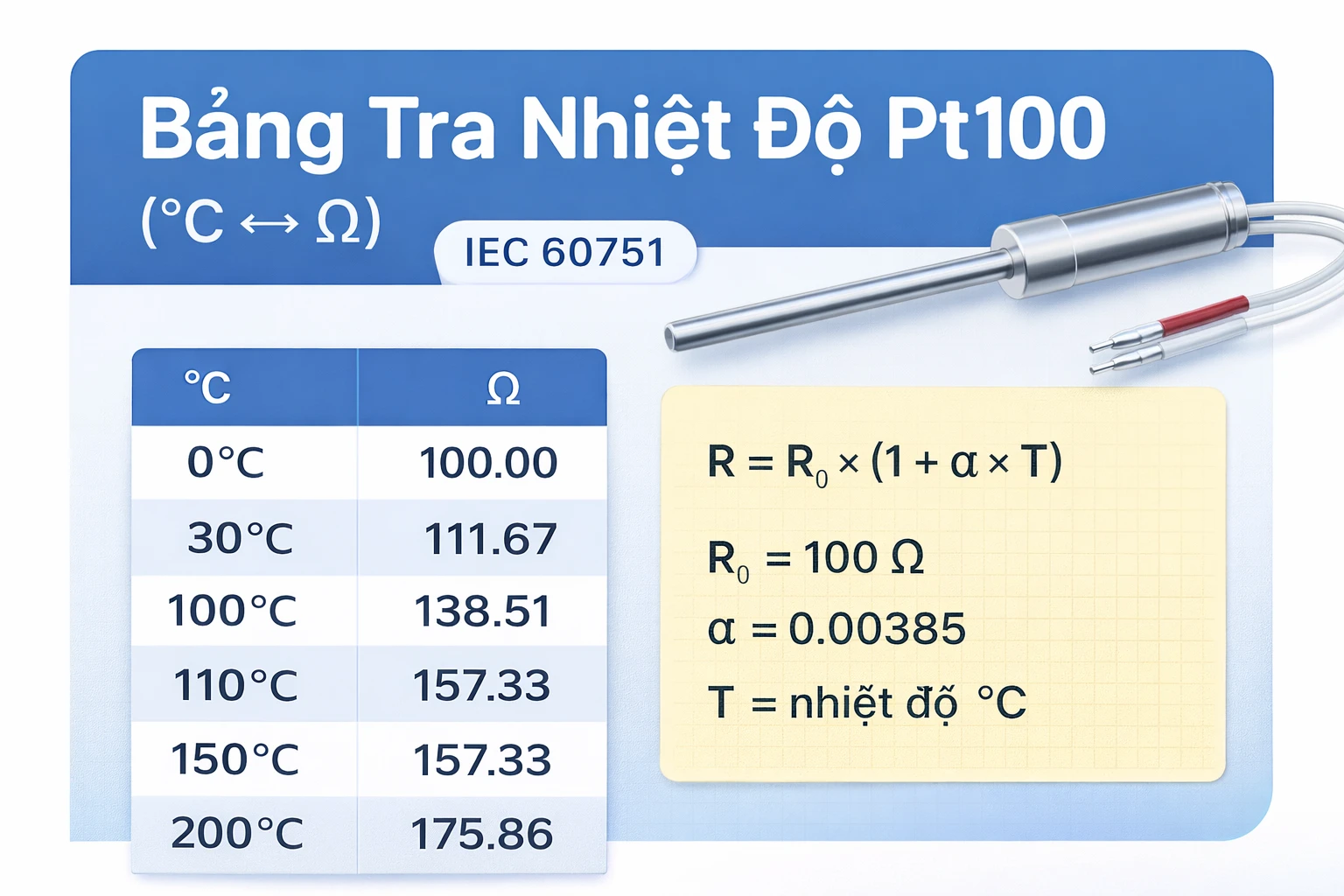

Bảng tra giá trị điện trở cảm biến pt100 theo nhiệt độ

09
Th3

Bảng tra điện trở Pt100 cho biết mối quan hệ giữa nhiệt độ (°C) và điện trở (Ω) của cảm biến RTD Pt100 theo tiêu chuẩn IEC 60751. Pt100 là cảm biến nhiệt độ sử dụng vật liệu platinum (Pt) với điện trở 100 Ω tại 0°C. Khi nhiệt độ tăng, điện trở của Pt100 cũng tăng theo hệ số nhiệt đặc trưng khoảng 0.00385 Ω/Ω/°C, nhờ đó hệ thống đo có thể xác định nhiệt độ dựa trên giá trị điện trở đo được.

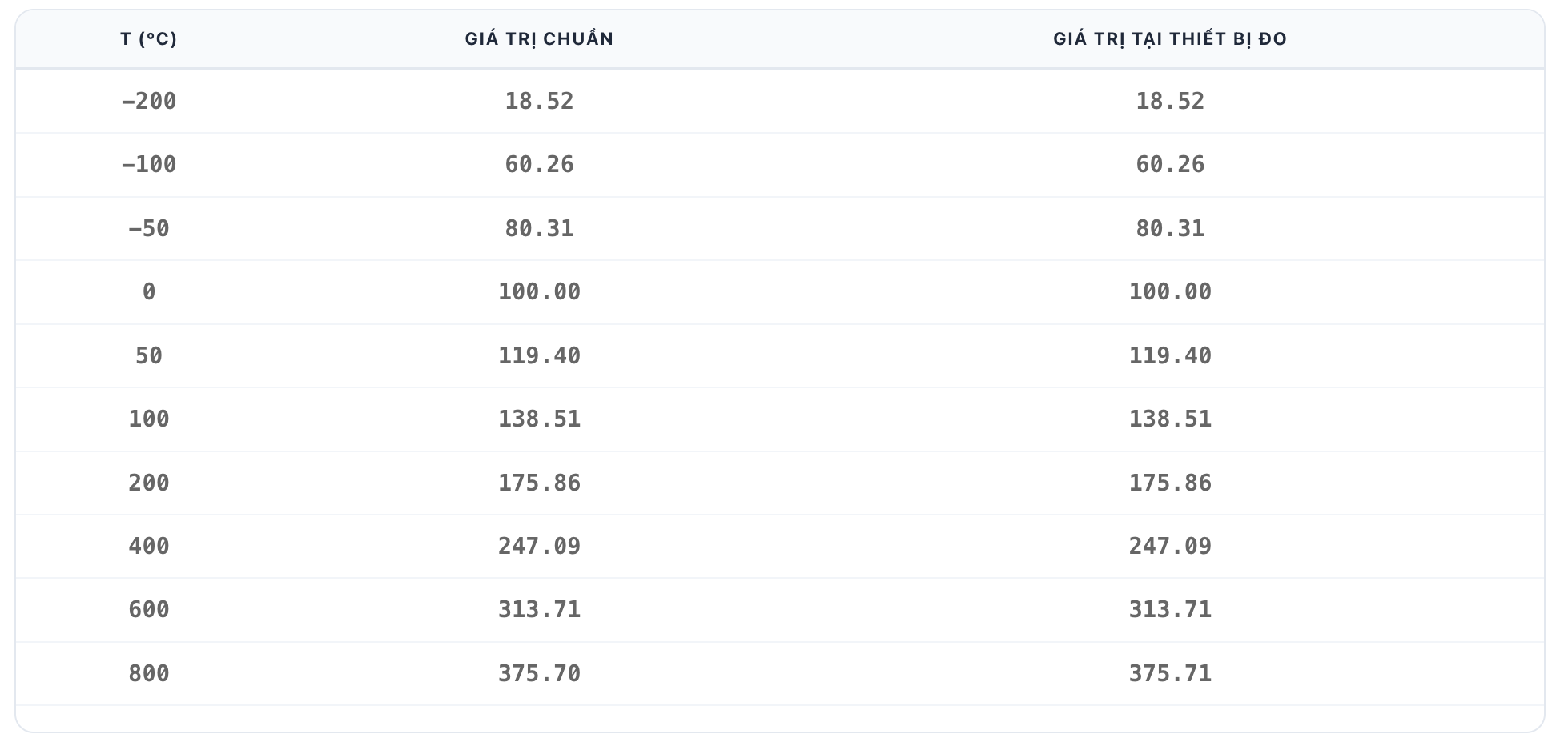

Bảng tra nhiệt độ Pt100 tương ứng với điện trở — Bảng tra điện trở Pt100 tương ứng với điện trở

Khi sử dụng bảng tra Pt100 để kiểm tra cảm biến, việc đấu dây đúng cấu hình RTD cũng rất quan trọng. Trong công nghiệp, Pt100 3 dây là cấu hình phổ biến vì giúp bù điện trở dây dẫn và tăng độ chính xác khi đo nhiệt độ.

Bạn có thể xem chi tiết cách đấu cảm biến Pt100 3 dây vào PLC hoặc transmitter tại bài hướng dẫn:
👉 cách đấu Pt100 3 dây

Ví dụ một số giá trị điển hình của Pt100:

0°C = 100.00 Ω
30°C = 111.67 Ω
100°C = 138.51 Ω
111°C ≈ 142.66 Ω
200°C ≈ 175.86 Ω

Nội Dung Chính

Bảng tra nhiệt độ Pt100 (IEC 60751)

Nhiệt độ (°C)

Điện trở (Ω)

°C	Ω
-200	23.00
-199	23.39
-198	23.77
-197	24.16
-196	24.54
-195	24.93
-194	25.31
-193	25.70
-192	26.08
-191	26.47
-190	26.85
-189	27.24
-188	27.62
-187	28.01
-186	28.39
-185	28.78
-184	29.16
-183	29.55
-182	29.93
-181	30.32
-180	30.70
-179	31.09
-178	31.47
-177	31.86
-176	32.24
-175	32.63
-174	33.01
-173	33.40
-172	33.78
-171	34.17
-170	34.55
-169	34.94
-168	35.32
-167	35.71
-166	36.09
-165	36.48
-164	36.86
-163	37.25
-162	37.63
-161	38.02
-160	38.40
-159	38.79
-158	39.17
-157	39.56
-156	39.94
-155	40.33
-154	40.71
-153	41.10
-152	41.48
-151	41.87
-150	42.25
-149	42.64
-148	43.02
-147	43.41
-146	43.79
-145	44.18
-144	44.56
-143	44.95
-142	45.33
-141	45.72
-140	46.10
-139	46.49
-138	46.87
-137	47.26
-136	47.64
-135	48.03
-134	48.41
-133	48.80
-132	49.18
-131	49.57
-130	49.95
-129	50.34
-128	50.72
-127	51.11
-126	51.49
-125	51.88
-124	52.26
-123	52.65
-122	53.03
-121	53.42
-120	53.80
-119	54.19
-118	54.57
-117	54.96
-116	55.34
-115	55.73
-114	56.11
-113	56.50
-112	56.88
-111	57.27
-110	57.65
-109	58.04
-108	58.42
-107	58.81
-106	59.19
-105	59.58
-104	59.96
-103	60.35
-102	60.73
-101	61.12
-100	61.50
-99	61.89
-98	62.27
-97	62.66
-96	63.04
-95	63.43
-94	63.81
-93	64.20
-92	64.58
-91	64.97
-90	65.35
-89	65.74
-88	66.12
-87	66.51
-86	66.89
-85	67.28
-84	67.66
-83	68.05
-82	68.43
-81	68.82
-80	69.20
-79	69.59
-78	69.97
-77	70.36
-76	70.74
-75	71.13
-74	71.51
-73	71.90
-72	72.28
-71	72.67
-70	73.05
-69	73.44
-68	73.82
-67	74.21
-66	74.59
-65	74.98
-64	75.36
-63	75.75
-62	76.13
-61	76.52
-60	76.90
-59	77.29
-58	77.67
-57	78.06
-56	78.44
-55	78.83
-54	79.21
-53	79.60
-52	79.98
-51	80.37
-50	80.75
-49	81.14
-48	81.52
-47	81.91
-46	82.29
-45	82.68
-44	83.06
-43	83.45
-42	83.83
-41	84.22
-40	84.60
-39	84.99
-38	85.37
-37	85.76
-36	86.14
-35	86.53
-34	86.91
-33	87.30
-32	87.68
-31	88.07
-30	88.45
-29	88.84
-28	89.22
-27	89.61
-26	89.99
-25	90.38
-24	90.76
-23	91.15
-22	91.53
-21	91.92
-20	92.30
-19	92.69
-18	93.07
-17	93.46
-16	93.84
-15	94.23
-14	94.61
-13	95.00
-12	95.38
-11	95.77
-10	96.15
-9	96.54
-8	96.92
-7	97.31
-6	97.69
-5	98.08
-4	98.46
-3	98.85
-2	99.23
-1	99.62
0	100.00
1	100.39
2	100.77
3	101.16
4	101.54
5	101.93
6	102.31
7	102.70
8	103.08
9	103.47
10	103.85
11	104.24
12	104.62
13	105.01
14	105.39
15	105.78
16	106.16
17	106.55
18	106.93
19	107.32
20	107.70
21	108.09
22	108.47
23	108.86
24	109.24
25	109.63
26	110.01
27	110.40
28	110.78
29	111.17
30	111.55
31	111.94
32	112.32
33	112.71
34	113.09
35	113.48
36	113.86
37	114.25
38	114.63
39	115.02
40	115.40
41	115.79
42	116.17
43	116.56
44	116.94
45	117.33
46	117.71
47	118.10
48	118.48
49	118.87
50	119.25
51	119.64
52	120.02
53	120.41
54	120.79
55	121.18
56	121.56
57	121.95
58	122.33
59	122.72
60	123.10
61	123.49
62	123.87
63	124.26
64	124.64
65	125.03
66	125.41
67	125.80
68	126.18
69	126.57
70	126.95
71	127.34
72	127.72
73	128.11
74	128.49
75	128.88
76	129.26
77	129.65
78	130.03
79	130.42
80	130.80
81	131.19
82	131.57
83	131.96
84	132.34
85	132.73
86	133.11
87	133.50
88	133.88
89	134.27
90	134.65
91	135.04
92	135.42
93	135.81
94	136.19
95	136.58
96	136.96
97	137.35
98	137.73
99	138.12
100	138.50
101	138.89
102	139.27
103	139.66
104	140.04
105	140.43
106	140.81
107	141.20
108	141.58
109	141.97
110	142.35
111	142.74
112	143.12
113	143.51
114	143.89
115	144.28
116	144.66
117	145.05
118	145.43
119	145.82
120	146.20
121	146.59
122	146.97
123	147.36
124	147.74
125	148.13
126	148.51
127	148.90
128	149.28
129	149.67
130	150.05
131	150.44
132	150.82
133	151.21
134	151.59
135	151.98
136	152.36
137	152.75
138	153.13
139	153.52
140	153.90
141	154.29
142	154.67
143	155.06
144	155.44
145	155.83
146	156.21
147	156.60
148	156.98
149	157.37
150	157.75
151	158.14
152	158.52
153	158.91
154	159.29
155	159.68
156	160.06
157	160.45
158	160.83
159	161.22
160	161.60
161	161.99
162	162.37
163	162.76
164	163.14
165	163.53
166	163.91
167	164.30
168	164.68
169	165.07
170	165.45
171	165.84
172	166.22
173	166.61
174	166.99
175	167.38
176	167.76
177	168.15
178	168.53
179	168.92
180	169.30
181	169.69
182	170.07
183	170.46
184	170.84
185	171.23
186	171.61
187	172.00
188	172.38
189	172.77
190	173.15
191	173.54
192	173.92
193	174.31
194	174.69
195	175.08
196	175.46
197	175.85
198	176.23
199	176.62
200	177.00
201	177.39
202	177.77
203	178.16
204	178.54
205	178.93
206	179.31
207	179.70
208	180.08
209	180.47
210	180.85
211	181.24
212	181.62
213	182.01
214	182.39
215	182.78
216	183.16
217	183.55
218	183.93
219	184.32
220	184.70
221	185.09
222	185.47
223	185.86
224	186.24
225	186.63
226	187.01
227	187.40
228	187.78
229	188.17
230	188.55
231	188.94
232	189.32
233	189.71
234	190.09
235	190.48
236	190.86
237	191.25
238	191.63
239	192.02
240	192.40
241	192.79
242	193.17
243	193.56
244	193.94
245	194.33
246	194.71
247	195.10
248	195.48
249	195.87
250	196.25
251	196.64
252	197.02
253	197.41
254	197.79
255	198.18
256	198.56
257	198.95
258	199.33
259	199.72
260	200.10
261	200.49
262	200.87
263	201.26
264	201.64
265	202.03
266	202.41
267	202.80
268	203.18
269	203.57
270	203.95
271	204.34
272	204.72
273	205.11
274	205.49
275	205.88
276	206.26
277	206.65
278	207.03
279	207.42
280	207.80
281	208.19
282	208.57
283	208.96
284	209.34
285	209.73
286	210.11
287	210.50
288	210.88
289	211.27
290	211.65
291	212.04
292	212.42
293	212.81
294	213.19
295	213.58
296	213.96
297	214.35
298	214.73
299	215.12
300	215.50
301	215.89
302	216.27
303	216.66
304	217.04
305	217.43
306	217.81
307	218.20
308	218.58
309	218.97
310	219.35
311	219.74
312	220.12
313	220.51
314	220.89
315	221.28
316	221.66
317	222.05
318	222.43
319	222.82
320	223.20
321	223.59
322	223.97
323	224.36
324	224.74
325	225.13
326	225.51
327	225.90
328	226.28
329	226.67
330	227.05
331	227.44
332	227.82
333	228.21
334	228.59
335	228.98
336	229.36
337	229.75
338	230.13
339	230.52
340	230.90
341	231.29
342	231.67
343	232.06
344	232.44
345	232.83
346	233.21
347	233.60
348	233.98
349	234.37
350	234.75
351	235.14
352	235.52
353	235.91
354	236.29
355	236.68
356	237.06
357	237.45
358	237.83
359	238.22
360	238.60
361	238.99
362	239.37
363	239.76
364	240.14
365	240.53
366	240.91
367	241.30
368	241.68
369	242.07
370	242.45
371	242.84
372	243.22
373	243.61
374	243.99
375	244.38
376	244.76
377	245.15
378	245.53
379	245.92
380	246.30
381	246.69
382	247.07
383	247.46
384	247.84
385	248.23
386	248.61
387	249.00
388	249.38
389	249.77
390	250.15
391	250.54
392	250.92
393	251.31
394	251.69
395	252.08
396	252.46
397	252.85
398	253.23
399	253.62
400	254.00
401	254.39
402	254.77
403	255.16
404	255.54
405	255.93
406	256.31
407	256.70
408	257.08
409	257.47
410	257.85
411	258.24
412	258.62
413	259.01
414	259.39
415	259.78
416	260.16
417	260.55
418	260.93
419	261.32
420	261.70
421	262.09
422	262.47
423	262.86
424	263.24
425	263.63
426	264.01
427	264.40
428	264.78
429	265.17
430	265.55
431	265.94
432	266.32
433	266.71
434	267.09
435	267.48
436	267.86
437	268.25
438	268.63
439	269.02
440	269.40
441	269.79
442	270.17
443	270.56
444	270.94
445	271.33
446	271.71
447	272.10
448	272.48
449	272.87
450	273.25
451	273.64
452	274.02
453	274.41
454	274.79
455	275.18
456	275.56
457	275.95
458	276.33
459	276.72
460	277.10
461	277.49
462	277.87
463	278.26
464	278.64
465	279.03
466	279.41
467	279.80
468	280.18
469	280.57
470	280.95
471	281.34
472	281.72
473	282.11
474	282.49
475	282.88
476	283.26
477	283.65
478	284.03
479	284.42
480	284.80
481	285.19
482	285.57
483	285.96
484	286.34
485	286.73
486	287.11
487	287.50
488	287.88
489	288.27
490	288.65
491	289.04
492	289.42
493	289.81
494	290.19
495	290.58
496	290.96
497	291.35
498	291.73
499	292.12
500	292.50
501	292.89
502	293.27
503	293.66
504	294.04
505	294.43
506	294.81
507	295.20
508	295.58
509	295.97
510	296.35
511	296.74
512	297.12
513	297.51
514	297.89
515	298.28
516	298.66
517	299.05
518	299.43
519	299.82
520	300.20
521	300.59
522	300.97
523	301.36
524	301.74
525	302.13
526	302.51
527	302.90
528	303.28
529	303.67
530	304.05
531	304.44
532	304.82
533	305.21
534	305.59
535	305.98
536	306.36
537	306.75
538	307.13
539	307.52
540	307.90
541	308.29
542	308.67
543	309.06
544	309.44
545	309.83
546	310.21
547	310.60
548	310.98
549	311.37
550	311.75
551	312.14
552	312.52
553	312.91
554	313.29
555	313.68
556	314.06
557	314.45
558	314.83
559	315.22
560	315.60
561	315.99
562	316.37
563	316.76
564	317.14
565	317.53
566	317.91
567	318.30
568	318.68
569	319.07
570	319.45
571	319.84
572	320.22
573	320.61
574	320.99
575	321.38
576	321.76
577	322.15
578	322.53
579	322.92
580	323.30
581	323.69
582	324.07
583	324.46
584	324.84
585	325.23
586	325.61
587	326.00
588	326.38
589	326.77
590	327.15
591	327.54
592	327.92
593	328.31
594	328.69
595	329.08
596	329.46
597	329.85
598	330.23
599	330.62
600	331.00
601	331.39
602	331.77
603	332.16
604	332.54
605	332.93
606	333.31
607	333.70
608	334.08
609	334.47
610	334.85
611	335.24
612	335.62
613	336.01
614	336.39
615	336.78
616	337.16
617	337.55
618	337.93
619	338.32
620	338.70
621	339.09
622	339.47
623	339.86
624	340.24
625	340.63
626	341.01
627	341.40
628	341.78
629	342.17
630	342.55
631	342.94
632	343.32
633	343.71
634	344.09
635	344.48
636	344.86
637	345.25
638	345.63
639	346.02
640	346.40
641	346.79
642	347.17
643	347.56
644	347.94
645	348.33
646	348.71
647	349.10
648	349.48
649	349.87
650	350.25

Trong thực tế, bảng tra này thường được dùng khi:

kiểm tra Pt100 còn sống hay chết
cấu hình module RTD của PLC
cài đặt temperature transmitter
kiểm tra cảm biến Pt100 bằng đồng hồ đo điện trở
hiệu chuẩn bộ điều khiển nhiệt độ
cảm biến nhiệt độ Pt100 bị sai số

Nếu như bạn đang lo lắng, phân vân không biết cảm biến nhiệt độ PT100 còn sống hay bị cháy, đo chính xác hay không thì bảng tra nhiệt độ PT100 là một cứu cánh tuyệt vời lúc này. Việc bạn cần làm đo điện trở tại nhiệt độ môi trường xem bao nhiêu ohm. Sau đó, dùng lửa đốt và tiếp tục đo xem điện trở có tăng hay không.

Nếu điện trở cảm biến nhiệt độ PT100 tăng tức là cảm biến khả năng còn hoạt động tốt. Để xác định cảm biến nhiệt độ PT100 còn hoạt động và độ chính xác cần có đầy đủ các thiết bị chuyên ngành để kiểm tra.

Thiết bị kiểm tra điện trở Pt100 chuyên dụng MSC-D

MSC-D thiết bị hiệu chuẩn cảm biến nhiệt độ các loại: PT100, Thermocouple

Trong thực tế, việc sử dụng bảng tra Pt100 hoặc công thức để quy đổi điện trở sang nhiệt độ chỉ phù hợp khi kiểm tra nhanh bằng đồng hồ đo điện trở. Tuy nhiên trong các công việc hiệu chuẩn hoặc kiểm tra cảm biến nhiệt độ, kỹ sư thường sử dụng calibrator chuyên dụng để đọc trực tiếp giá trị nhiệt độ.

Ví dụ, thiết bị MSC‑D có thể kết nối trực tiếp với cảm biến Pt100 (2 dây, 3 dây hoặc 4 dây) và tự động tính toán nhiệt độ theo tiêu chuẩn IEC 60751.

Khi đó thiết bị sẽ:

đo trực tiếp điện trở của RTD
tự động quy đổi sang nhiệt độ
hiển thị ngay giá trị °C trên màn hình

Điều này giúp kỹ sư kiểm tra nhanh tình trạng cảm biến Pt100 mà không cần tra bảng điện trở hoặc tính toán thủ công.

Ngoài ra MSC-D còn có thể:

mô phỏng Pt100 / Thermocouple
phát tín hiệu 4-20mA hoặc 0-10V
kiểm tra PLC, transmitter, bộ điều khiển nhiệt độ

Do đó thiết bị này thường được sử dụng trong hiệu chuẩn hệ thống đo nhiệt độ công nghiệp. Thiết bị hiệu chuẩn nhiệt độ MSC-D là một lựa chọn để hiệu chuẩn các loại cảm biến trong nhà máy.

Nếu bạn cần tra cứu nhanh điện trở tương ứng với nhiệt độ hoặc ngược lại, có thể sử dụng công cụ tra bảng cảm biến nhiệt độ của Huphaco. Tool này hỗ trợ nhiều loại cảm biến phổ biến như Pt100, Thermocouple Type K, NTC và PTC.

Cách tính bảng tra điện trở PT100 tương ứng với nhiệt độ

$R = R_0 \times (1 + \alpha T)$

Trong đó:

$R_0 = 100 \Omega$ tại 0°C
$\alpha \approx 0.00385$ (hệ số nhiệt của platinum)
$T$ là nhiệt độ (°C)

Ví dụ:
111°C tương ứng khoảng 142.66 Ω.

Công cụ bảng tra Pt100 dưới đây cho phép nhập nhiệt độ hoặc điện trở để tra cứu nhanh giá trị tương ứng, giúp kỹ sư kiểm tra và cấu hình hệ thống đo nhiệt độ chính xác hơn.

Bạn cần chọn cảm biến Pt100, transmitter hoặc module RTD cho PLC nhưng chưa chắc loại nào phù hợp với môi trường nhiệt độ, chiều dài dây hoặc tín hiệu đầu ra?

Đội ngũ kỹ thuật Huphaco có thể tư vấn:

cảm biến Pt100 head mounted / probe / dây
temperature transmitter 4-20mA / Modbus
module RTD cho PLC Siemens, SCADA

📞 Hotline kỹ thuật: 0937 27 55 66
📩 Email tư vấn & báo giá: sales@huphaco.vn

Câu hỏi liên quan bảng tra nhiệt độ Pt100

Pt100 có điện trở bao nhiêu tại 0°C?

Pt100 có điện trở 100 Ω tại 0°C theo tiêu chuẩn IEC 60751.

Pt100 100°C là bao nhiêu ohm?

Ở 100°C, điện trở của Pt100 khoảng 138.51 Ω.

111°C của Pt100 tương ứng bao nhiêu ohm?

111°C tương ứng khoảng 142.66 Ω.

Tại sao cần bảng tra Pt100?

Bảng tra giúp xác định mối quan hệ giữa nhiệt độ và điện trở để kiểm tra cảm biến, cấu hình transmitter hoặc module RTD của PLC.

Pt100 đo được dải nhiệt độ bao nhiêu?

Tùy loại cảm biến, dải đo thường từ −200°C đến khoảng 600°C hoặc cao hơn đối với các loại cảm biến công nghiệp.

Giải Pháp

Cảm biến nhiệt độ Pt100 3 dây chuẩn Châu Âu – G7 | Giá Tốt

Đã đăng trên 05/03/202618/03/2026 bởi Nguyễn Minh Hòa

Cảm biến nhiệt độ Pt100 3 dây dùng trong công nghiệp

05
Th3

Cảm biến nhiệt độ Pt100 3 dây chuẩn Châu Âu là lựa chọn sống còn cho các hệ thống cần độ ổn định tuyệt đối, vận hành liên tục và triệt tiêu sai số do điện trở dây dẫn đường dài. Nếu bạn đang tìm kiếm loại cảm biến giá rẻ để đo tạm thời hoặc không quan tâm đến sai số tích lũy theo thời gian, bài viết này có thể không dành cho bạn. Chúng tôi tập trung vào phân khúc Platinum tinh khiết, giúp hệ thống không bị “drift” (lệch kết quả) sau 6 tháng hay 1 năm sử dụng.

Nội Dung Chính

Đừng chọn sai ngay từ đầu

Loại	Bản chất	Rủi ro
Giá rẻ / gia công	Lõi không ổn định	Trôi sau vài tháng
Chuẩn châu Âu	Platinum chuẩn EN60751	Ổn định lâu dài

👉 Sai lầm phổ biến:
Chọn cảm biến theo giá → phải thay liên tục

Nếu bạn cần hiểu tổng quan về các loại cảm biến nhiệt độ và nguyên lý đo, có thể tham khảo bài viết:

👉https://huphaco.vn/cam-bien-nhiet-do-la-gi/

Vì sao 90% kỹ sư chọn 3 dây thay vì 2 dây?

Vấn đề lớn nhất của việc đo nhiệt độ xa là điện trở của dây tín hiệu làm sai lệch kết quả hiển thị.

Cơ chế bù điện trở: Cấu trúc 3 dây cho phép thiết bị điều khiển (PLC/Transmitter) tự đo và trừ đi điện trở của chính dây dẫn.
Kết quả: Nhiệt độ hiển thị luôn trung thực, không bị lệch khi bạn kéo dây dài từ 10m đến 30m.
Tiêu chuẩn: Đáp ứng Class B (+/- 0.3°C tại 0°C) hoặc Class A theo tiêu chuẩn EN 60751.

Vấn đề thực tế:

Dây tín hiệu luôn có điện trở
Điện trở này cộng vào kết quả đo

👉 Gây sai số nhiệt độ giả

Giải pháp:

Dây thứ 3 giúp hệ thống tự bù
PLC / transmitter xử lý sai số dây

👉 Kết quả:

Đo đúng hơn
Không lệch khi kéo dây dài

Các loại cảm biến nhiệt độ Pt100 3 dây thông dụng

Cảm biến nhiệt độ Pt100 3 dây nghe thoáng qua chỉ là một loại nhưng thực chất có khá nhiều loại cũng như biến thể khác nhau. Hai loại cơ bản hay gặp nhất chính là loại: cảm biến nhiệt độ Head Mounted và loại que inox kèm có dây.

1 .Cảm biến nhiệt độ PT100 loại Head Mounted – củ hành

Cảm biến nhiệt độ đầu head hay còn gọi là củ hành

Mã hàng hàng tham khảo: S1VFNA03BMB1802000AB với:

Ø8mm, dài 200mm
Inox 316L (food grade)
Kết nối G1/2 ~21 mm
Dải: -100 → 600°C
Head DIN B lắp được Transmitter ra 4-20mA
Made in Georgin – France

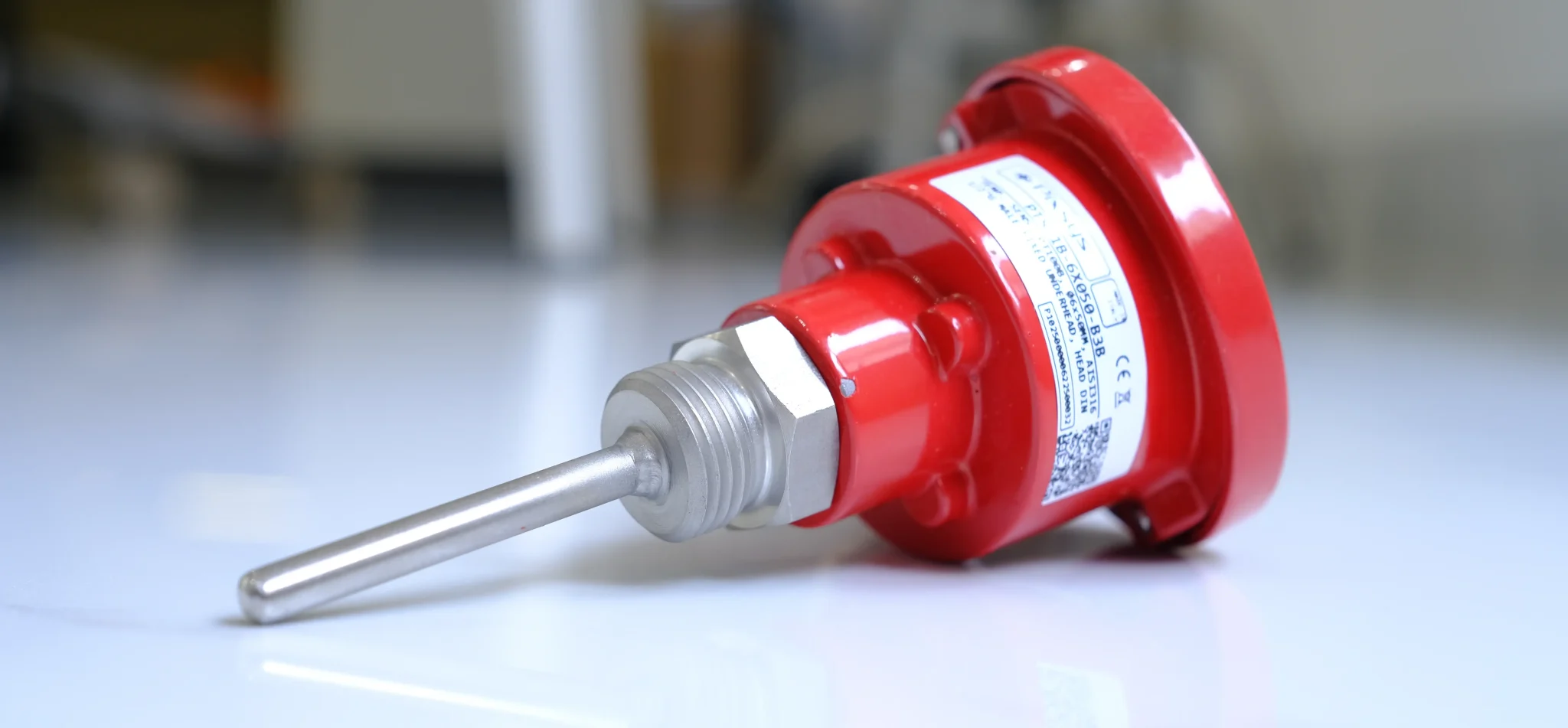

Cảm biến nhiệt độ PT100 3 dây PTS-1B-6X050-B3B

Cảm biến nhiệt độ PT100 PTS-1B-6X050-B3B

Ø6mm, dài 50mm
Inox 316L (food grade)
Kết nối G1/2 ~21 mm
Dải: -100 → 500°C
Head DIN B lắp được Transmitter ra 4-20mA
Made in Pixsys – Italy

Rất nhiều kỹ sư mới vào nghề thắc mắc:

Tại sao cảm biến nhiệt độ công nghiệp lại có cái đầu to như vậy?

Thực ra cái head (connection head) có 4 nhiệm vụ rất quan trọng:

1️⃣ Nơi đấu dây cảm biến

Bên trong head có terminal block để đấu: Pt100 2 dây, Pt100 3 dây, Pt100 4 dây

Điều này giúp:

dễ bảo trì
dễ nối cáp dài
không ảnh hưởng sensor element.
lắp bộ chuyển đổi tín hiệu nhiệt độ để cho ra 4-20mA

2️⃣ Lắp Temperature Transmitter

Đây là lý do quan trọng nhất.

Bên trong head thường gắn:

transmitter 4-20mA
transmitter 4-20mA HART

Ưu điểm cực lớn:

chống nhiễu
kéo dây xa hàng trăm mét
tín hiệu ổn định.

Loại cảm biến này thường được thiết kế để lắp transmitter bên trong để cho ra tín hiệu 4-20mA. Chính vì thế mà người ta còn hay gọi là cảm biến nhiệt độ 4-20mA.

Bạn có biết: cảm biến nhiệt độ 4-20mA thực chất là cảm biến & bộ chuyển đổi tín hiệu nhiệt độ bên trong không?

Trong nhiều hệ thống công nghiệp, cảm biến Pt100 thường được tích hợp bộ chuyển đổi nhiệt độ (temperature transmitter) bên trong đầu dò để xuất tín hiệu 4-20mA. Cấu hình này giúp truyền tín hiệu ổn định về PLC, DCS hoặc bộ hiển thị khi khoảng cách truyền tín hiệu dài.

Khi sử dụng cảm biến nhiệt độ 4-20mA, kỹ sư cần cài đặt dải đo nhiệt độ (temperature range) tương ứng với tín hiệu dòng 4-20mA.

Ví dụ cấu hình phổ biến:

0°C → 4mA
200°C → 20mA

Như vậy trong dải đo này:

4mA tương ứng nhiệt độ thấp nhất (0°C)
20mA tương ứng nhiệt độ cao nhất (200°C)

PLC hoặc bộ điều khiển sẽ đọc tín hiệu dòng và quy đổi ngược lại thành giá trị nhiệt độ.

Ví dụ quy đổi tín hiệu 4-20mA sang nhiệt độ

Với dải đo 0–200°C = 4–20mA, nhiệt độ có thể tính gần đúng theo công thức:

T = (I − 4) × (200 / 16)

Trong đó:

T = nhiệt độ (°C)
I = dòng tín hiệu đo được (mA)

Ví dụ:

4mA → khoảng 0°C
12mA → khoảng 100°C
20mA → 200°C

Lưu ý khi cài đặt cảm biến nhiệt độ 4-20mA

Khi cấu hình transmitter nhiệt độ cần lưu ý:

chọn đúng loại cảm biến (Pt100 / Thermocouple)
cài đúng dải nhiệt độ đo
kiểm tra giá trị điện trở tương ứng với nhiệt độ

2.Cảm biến nhiệt độ Pt100 3 dây loại dây ( cable )

Cảm biến nhiệt độ PT100 3 dây LR1P3B6050GBA20

Cảm biến nhiệt độ Pt100 dạng que inox có dây là loại đầu dò RTD được sử dụng phổ biến trong các hệ thống đo nhiệt độ công nghiệp và phòng thí nghiệm. Phần tử cảm biến Pt100 được đặt bên trong ống bảo vệ bằng thép không gỉ (inox), giúp bảo vệ phần tử đo khỏi môi trường và tăng độ bền cơ học.

Phía sau đầu dò là cáp tín hiệu bọc lưới chống nhiễu, giúp truyền tín hiệu ổn định về bộ điều khiển, PLC hoặc temperature transmitter.

Model tham khảo: LR1P3B6050GBA20 với các thông số kỹ thuật:

Ø6mm, dài 50mm
Inox 304 SS
Kết nối G1/4 ~ 13 mm
Dải: -50 → 400°C
Dây dài 2m

Loại cảm biến này thường sử dụng để đo các môi trường: nước, dầu, khí, bề mặt thiết bị, hệ thống HVAC

3.Cảm biến nhiệt độ Pt100 3 dây loại que – không có ren ( cable )

Cảm biến nhiệt độ PT100 3 dây LM1P3B4050D20

RLM lại là giải pháp tuyệt vời cho các vị trí cần luồn lách nhờ đường kính chỉ 4 – 10 mm và chiều dài tùy chọn. Cả hai đều có tùy chọn Class B, Class A cho độ chính xác cực cao.

Model tham khảo: LM1P3B4050D20 với các thông số kỹ thuật

Ø4mm, dài 50mm
Inox 304 SS
Kết nối: trơn – không có ren kết nối
Dải: -50 → 400°C
Dây dài 2m

Loại cảm biến nhiệt độ Pt100 LM1P3B4050D20 phù hợp cho các vị trí có kích thước nhỏ hẹp và cần có độ nhạy cao.

Nên chọn Model nào? Bảng so sánh nhanh từ chuyên gia

Model	Thương hiệu	Đặc điểm nổi bật	Ứng dụng tối ưu
PTS-1B-6X050-B3B	Pixsys (Ý)	Đầu củ hành DIN B, vỏ AISI 316L	Bồn nước, đường ống, bồn chứa
S1VFNA03BMB1802000AB	Georgin (Pháp)	Inox 316L, chịu áp 40 bar, phản hồi < 8s	Thực phẩm, dược phẩm, môi trường áp suất cao
LR1P3B6050GDA20	Termotech (Ý)	Có ren 1/4″ G, cáp bọc thủy tinh chịu 400°C	Gắn trực tiếp vào thành máy, lò nhiệt
LM1P3B4050D20	Termotech (Ý)	Phi 4mm siêu nhỏ, không ren, dài 50mm	Không gian hẹp, kho lạnh, máy OEM

Tìm hiểu cảm biến nhiệt độ Pt100 3 dây

Cảm biến nhiệt độ Pt100 – tìm hiểu nhanh

Cảm biến nhiệt độ Pt100 là loại cảm biến RTD (Resistance Temperature Detector) sử dụng điện trở bạch kim để đo nhiệt độ. Tên gọi Pt100 xuất phát từ đặc tính của phần tử cảm biến: điện trở của nó 100Ω tại 0°C.

Khi nhiệt độ thay đổi, điện trở của phần tử bạch kim cũng thay đổi theo. Nhờ đặc tính ổn định và tuyến tính tốt của bạch kim, cảm biến Pt100 được sử dụng rộng rãi trong các hệ thống đo nhiệt độ công nghiệp.

Phạm vi đo của cảm biến Pt100 thường nằm trong khoảng:

-200°C đến 850°C

Những ưu điểm chính của cảm biến Pt100:

độ chính xác cao
độ ổn định lâu dài
tuyến tính tốt
phù hợp cho các hệ thống đo nhiệt độ công nghiệp

Nguyên Lý đo cảm biến nhiệt độ Pt100

Pt100 hoạt động dựa trên sự thay đổi điện trở của bạch kim theo nhiệt độ.

Khi nhiệt độ tăng: điện trở tăng
Khi nhiệt độ giảm: điện trở giảm

Theo tiêu chuẩn IEC 60751:

điện trở tại 0°C = 100Ω
điện trở tại 100°C ≈ 138.5Ω

Mối quan hệ gần đúng giữa điện trở và nhiệt độ:

R = R0 (1 + αT)

Trong đó:

R0 = 100Ω
α ≈ 0.00385
T = nhiệt độ (°C)

Bảng quy đổi nhiệt độ – điện trở cảm biến nhiệt độ PT100

Bảng tra cảm biến nhiệt độ PT100 tương ứng điện trở

Trong thực tế, khi kiểm tra cảm biến Pt100 hoặc cấu hình transmitter, kỹ sư thường cần biết giá trị điện trở tương ứng với nhiệt độ. Ví dụ, nếu đo được điện trở khoảng 138.5Ω, nhiệt độ tương ứng sẽ gần 100°C theo tiêu chuẩn IEC 60751.

Để tra cứu nhanh giá trị điện trở và nhiệt độ của các loại cảm biến như Pt100, Thermocouple Type K, NTC hoặc PTC, bạn có thể sử dụng công cụ:

Bạn có thể tùy chọn bất cứ giá trị nhiệt độ nào không có trong bảng tra. Vd: 111oC tương ứng bao nhiêu ohm.

👉 Bảng tra cảm biến nhiệt độ online

Công cụ này cho phép:

tra nhiệt độ → điện trở / điện áp
tra điện trở → nhiệt độ
hỗ trợ nhiều loại cảm biến phổ biến trong công nghiệp

Đây là một công cụ mạnh mẽ giúp kiểm tra độ chính xác của cảm biến nhiệt độ một cách nhanh chóng nhất.

So sánh Pt100 2 dây – 3 dây – 4 dây

So sánh cảm biến nhiệt độ pt100 2 dây - 3 dây - 4 dây — So sánh cảm biến nhiệt độ pt100 2 dây – 3 dây – 4 dây

Loại RTD	Độ chính xác	Ứng dụng
Pt100 2 dây	sai số cao khi dây dài	HVAC
Pt100 3 dây	bù điện trở dây	công nghiệp
Pt100 4 dây	chính xác cao nhất	phòng thí nghiệm

Pt100 3 dây là cấu hình phổ biến nhất trong công nghiệp vì cân bằng giữa độ chính xác và chi phí.

Sơ đồ đấu dây cảm biến Pt100 3 dây

Cách đấu dây cảm biến nhiệt độ Pt100 3 dây

Trong hệ thống đo nhiệt độ công nghiệp, cảm biến Pt100 3 dây thường được đấu theo sơ đồ chi tiết tại: https://huphaco.vn/cach-dau-pt100-3-day/

Nguyên tắc đấu dây:

hai dây cùng màu nối vào cùng một cực của mạch đo
dây còn lại nối vào cực còn lại của bộ đo RTD
transmitter sẽ tự động bù điện trở dây dẫn

Đây là cấu hình phổ biến trong các hệ thống:

PLC Siemens S7-1200 / S7-1500
bộ điều khiển nhiệt độ
module RTD, bộ chuyển đổi tín hiệu nhiệt độ

Cách kiểm tra cảm biến Pt100 3 dây bằng đồng hồ VOM

Có thể kiểm tra nhanh cảm biến bằng cách đo điện trở:

đo giữa hai dây cùng màu → điện trở gần 0Ω
đo giữa dây còn lại và một dây cùng màu → khoảng 111,29 Ω tại 29°C

Nếu điện trở sai lệch quá lớn hoặc không ổn định, cảm biến có thể đã hỏng. Sau khi đo điện trở anh em có thể tra điện trở tương ứng với nhiệt độ để xem cảm biến còn dùng tốt tại: bảng tra điện trở nhiệt độ Pt100

Cảm biến nhiệt độ PT100 mua ở đâu đảm bảo chất lượng?

Trên thị trường hiện nay có rất nhiều nhà cung cấp cảm biến nhiệt độ Pt100 2 dây, 3 dây và 4 dây với nhiều mức giá khác nhau. Tuy nhiên, không phải tất cả các sản phẩm đều đạt tiêu chuẩn kỹ thuật cần thiết cho các ứng dụng công nghiệp.

Một cảm biến Pt100 chất lượng cần đáp ứng các tiêu chí như:

phần tử cảm biến Platinum đạt tiêu chuẩn IEC 60751
sai số đo theo Class A hoặc Class B
vỏ bảo vệ bằng inox chống ăn mòn
độ ổn định lâu dài khi làm việc trong môi trường công nghiệp

Trên thực tế, nhiều loại cảm biến Pt100 giá rẻ trên thị trường được gia công từ các phần tử cảm biến phổ thông và lắp ráp tại các xưởng cơ khí nhỏ. Những loại cảm biến này có thể phù hợp cho các ứng dụng thử nghiệm hoặc đo nhiệt độ đơn giản, nhưng thường độ chính xác và tuổi thọ không cao.

Trong các hệ thống công nghiệp, việc sử dụng cảm biến nhiệt độ không đạt tiêu chuẩn có thể dẫn đến:

sai số đo nhiệt độ
điều khiển hệ thống không chính xác
dừng máy hoặc hư hỏng thiết bị

Vì vậy, việc lựa chọn cảm biến Pt100 đúng tiêu chuẩn công nghiệp là rất quan trọng.

Cảm biến nhiệt độ PT100 3 dây dành cho ai?

✅ Thiết bị này dành cho bạn nếu:

Bạn vận hành nhà máy sản xuất cần độ chính xác cao để đảm bảo chất lượng sản phẩm.
Hệ thống của bạn thường xuyên bị nhiễu hoặc sai số khi truyền tín hiệu về PLC ở xa.
Bạn cần thiết bị có đầy đủ chứng chỉ CO/CQ chuẩn Châu Âu để nghiệm thu công trình.

❌ Thiết bị này KHÔNG dành cho bạn nếu:

Bạn ưu tiên giá rẻ nhất thị trường mà không quan tâm đến xuất xứ lõi Platinum.
Ứng dụng chỉ mang tính chất đo thử nghiệm, không yêu cầu độ bền cơ học và hóa học.

Tại sao cảm biến chuẩn EU lại có giá cao hơn?

Không phải bạn đang trả tiền cho thương hiệu, mà bạn đang trả cho:

Lõi Platinum ổn định: Không bị biến chất, đảm bảo độ lặp lại sau hàng ngàn chu kỳ nhiệt.
Inox chất lượng cao: AISI 316L thực phẩm chống ăn mòn tuyệt đối.
Quy trình hiệu chuẩn: Từng con cảm biến đều đạt chuẩn EN 60751 nghiêm ngặt của Châu Âu.

Cảm biến nhiệt độ Pt100 3 dây giá rẻ?

Cảm biến nhiệt độ Pt100 được sử dụng rất phổ biến nên trên thị trường hiện nay có nhiều mức giá khác nhau. Một số loại cảm biến giá rẻ thường được gia công theo hình thức mua phần tử cảm biến Platinum từ Trung Quốc, sau đó lắp ráp đầu dò inox tại các xưởng cơ khí trong nước. Những loại cảm biến này có ưu điểm là chi phí thấp, phù hợp cho các ứng dụng thử nghiệm, đo nhiệt độ nước hoặc các hệ thống không yêu cầu độ chính xác cao.

Tuy nhiên, đối với các hệ thống công nghiệp hoạt động liên tục, cảm biến nhiệt độ cần đảm bảo độ ổn định và độ chính xác theo tiêu chuẩn quốc tế. Việc sử dụng cảm biến chất lượng thấp có thể dẫn đến sai số đo, ảnh hưởng đến quá trình điều khiển nhiệt độ và trong một số trường hợp còn gây dừng máy hoặc tổn thất sản xuất.

Vì vậy, trong các ứng dụng công nghiệp, nhiều kỹ sư thường ưu tiên lựa chọn cảm biến Pt100 đạt tiêu chuẩn Châu Âu như Georgin – Pixsys – Termotech thuộc G7, được sản xuất theo tiêu chuẩn IEC với phần tử cảm biến có độ ổn định cao và tuổi thọ dài.

Các dòng cảm biến Pt100 do Huphaco phân phối là sản phẩm nhập khẩu chính hãng từ các nhà sản xuất uy tín tại Châu Âu. Những sản phẩm này có mức giá cạnh tranh so với các thương hiệu quốc tế, nhưng tất nhiên sẽ không thể rẻ như các loại cảm biến gia công phổ thông trên thị trường. Đổi lại, người sử dụng nhận được độ chính xác, độ bền và độ ổn định lâu dài, phù hợp cho các hệ thống công nghiệp yêu cầu độ tin cậy cao.

Các loại cảm biến nhiệt độ Pt100 phổ biến

Tùy theo ứng dụng thực tế, người dùng có thể lựa chọn các loại cảm biến như:

cảm biến nhiệt độ Pt100 dạng dây
đầu dò nhiệt độ Pt100 dạng que
cảm biến nhiệt độ Pt100 chống cháy nổ ATEX
cảm biến nhiệt độ Pt100 2 dây / 3 dây / 4 dây
cảm biến nhiệt độ cho lò hơi (thermocouple type K)

Tư vấn chọn cảm biến Pt100 cho hệ thống

Nếu bạn cần tư vấn chọn cảm biến nhiệt độ Pt100 phù hợp với hệ thống PLC, transmitter hoặc bộ điều khiển, đội ngũ kỹ sư của Huphaco có thể hỗ trợ:

lựa chọn đúng loại 2 dây – 3 dây – 4 dây
chọn chiều dài đầu dò và ren lắp phù hợp
tư vấn temperature transmitter 4-20mA

📞 Hotline kỹ thuật: 0937 27 55 66
📧 Email: sales@huphaco.vn

Câu hỏi liên quan về cảm biến nhiệt độ PT100 3 dây

Pt100 3 dây có chính xác hơn 2 dây không?

Có. Nhờ bù điện trở dây nên chính xác hơn.

Cảm biến nhiệt độ PT100 có cần transmitter không?

Không bắt buộc, nhưng nên dùng nếu dây dài.

Dùng cho PLC được không?

Có. Hầu hết PLC hỗ trợ.

Tại sao hàng rẻ bị sai số?

Do lõi không ổn định → drift theo thời gian.

Nên chọn model nào?

Tùy ứng dụng. Nếu không chắc → nên hỏi kỹ thuật.

Giải Pháp, Kiến Thức Tự Động Hóa

Cảm Biến Nhiệt Độ Là Gì? Phân Biệt RTD – Thermocouple – NTC – PTC

Đã đăng trên 03/03/202605/03/2026 bởi Nguyễn Minh Hòa

03
Th3

Cảm biến nhiệt độ là gì? Đây là thiết bị dùng để cảm nhận nhiệt và chuyển đổi nhiệt độ thành tín hiệu điện cơ bản như điện trở (Ω) hoặc điện áp (mV). Tín hiệu này sau đó có thể được đưa qua bộ chuyển đổi (temperature transmitter) để chuyển thành chuẩn công nghiệp như 4–20mA, 0–10V hoặc Modbus giúp PLC, bộ điều khiển và SCADA giám sát – điều khiển quá trình.

Cảm biến nhiệt độ là thiết bị dùng để đo nhiệt độ và chuyển đổi thành tín hiệu điện để hệ thống điều khiển như PLC hoặc SCADA xử lý.

Các loại cảm biến nhiệt độ phổ biến nhất hiện nay gồm:

RTD (Pt100, Pt1000) – độ chính xác cao, dùng nhiều trong công nghiệp
Thermocouple – đo được nhiệt độ rất cao, thường dùng trong lò nung
Thermistor (NTC/PTC) – chi phí thấp, dùng trong thiết bị điện tử
IC temperature sensor – cảm biến nhiệt độ dạng vi mạch
Infrared temperature sensor – đo nhiệt độ không tiếp xúc

Trong hệ thống công nghiệp, tín hiệu từ cảm biến thường được chuyển đổi qua **temperature transmitter** sang 4–20mA hoặc Modbus để truyền về PLC hoặc SCADA.

Trong công nghiệp, chọn sai cảm biến nhiệt độ không chỉ gây lệch vài độ. Nó có thể làm sai điểm điều khiển lò, quá nhiệt motor, đóng băng bồn cryogenic hoặc ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Cảm biến nhiệt độ Pt100 công nghiệp dạng head mount với đầu dò inox

Nội Dung Chính

Cảm biến nhiệt độ hoạt động như thế nào?

Dù cảm biến nhiệt độ có rất nhiều loại nhưng chỉ có duy nhất hai nguyên lý chính được sử dụng trong công nghiệp:

Nguyên lý thay đổi điện trở

Gần như 90% các loại cảm biến nhiệt đều áp dụng cho: RTD, NTC, PTC.

Ví dụ với RTD Pt100 (theo IEC 60751), Pt100 là nói về vật liệu cảm biến platinum với điện trở 100 ohm tại 0oC quan hệ gần đúng:

$R = R_0 \times (1 + \alpha \times T)$

Trong đó:

$R_0 = 100\Omega$ tại 0°C
$\alpha \approx 0.00385$
T là nhiệt độ °C

Khi nhiệt độ tăng, điện trở thay đổi theo hệ số đặc trưng của vật liệu. Điện trở tăng phi tuyến chứ không tuyến tính như tín hiệu 4-20mA hay 0-10V.

Xem chi tiết bảng tra nhiệt độ Pt100 giữa nhiệt độ và điện trở.

Nguyên lý hiệu ứng Seebeck (Thermocouple)

Nguyên lý hiệu ứng Seebeck của thermocouple

Thermocouple hoạt động dựa trên hiệu ứng Seebeck: khi hai kim loại khác nhau tạo thành một mạch kín và có chênh lệch nhiệt độ giữa hai đầu, sẽ sinh ra điện áp mV.

Xem chi tiết bảng tra giữa nhiệt độ và mV của thermocouple.

Lưu ý kỹ thuật:

Cần bù nhiệt đầu lạnh (Cold Junction Compensation – CJC)
Phải dùng đúng dây extension cable theo type
Dễ nhiễu nếu đi dây xa không chống nhiễu

Các loại cảm biến nhiệt độ phổ biến trong công nghiệp

Cảm biến nhiệt độ Pt100 hay còn gọi là RTD

Cảm biến nhiệt độ Pt100 dạng que ren inox

Cảm biến nhiệt độ Pt100 RTD (Resistance Temperature Detector) được sử dụng cho hầu hết các ứng dụng đo nhiệt độ trong công nghiệp. Ngoài ra còn có cảm biến nhiệt độ Pt1000 cho độ mịn, độ chính xác cao hơn PT100 nhưng chi phí khá đắt đỏ & phải đợi đặt hàng theo yêu cầu.

Cảm biến nhiệt Pt100 có hai loại phổ biến: que Inox dạng dây và loại có đầu Head. Loại cảm biến có đầu head có thiết kế chắc chắn hơn, đo nhiệt độ cao hơn & có thể lắp thêm bộ chuyển đổi tín hiệu nhiệt độ bên trong.

Cảm biến nhiệt độ Pt100 với housing nhôm và ren lắp ống

Ưu điểm:

Độ chính xác cao
Tuyến tính tốt
Ổn định lâu dài

Kiểu đấu dây:

2 dây: có sai số do điện trở dây
3 dây: cân bằng sai số (phổ biến nhất)
4 dây: chính xác cao nhất

Dải đo: -200°C đến 600°C

Ứng dụng: nước, thực phẩm, hóa chất, HVAC, cryogenic, dây chuyền sản xuất yêu cầu độ ổn định cao.

Cảm biến nhiệt độ Thermocouple (K, J, T…) hay còn gọi là can nhiệt

Cảm biến can nhiệt Type K dạng dây bọc lưới inox

Cảm biến thermocouple cũng chia thành 02 loại: loại dây và đầu Head mouted. Loại dây cho khả năng đo nhiệt độ linh hoạt với nhiệt độ thấp dưới 400oC. Ngược lại loại Head Mouted có thể đo từ 1000-1400oC tùy loại. Tiêu biểu là loại thermocouple type K có thể đo max 1200oC.

Thermocouple Type K dạng head mount dùng trong đo nhiệt độ công nghiệp

Ưu điểm:

Dải đo rộng
Phản hồi nhanh
Giá thành hợp lý với loại tiêu chuẩn. Giá cao với loại chịu nhiệt độ cao

Dải đo: -200°C đến 1700°C (tùy loại)

Ứng dụng: lò nung, ngành thép, ép nhựa, môi trường nhiệt độ cao.

Cảm biến nhiệt độ NTC và PTC

Cảm biến nhiệt độ NTC - PTC dạng dây đo nơi cần độ nhạy cao — Cảm biến nhiệt độ NTC – PTC dạng dây đo nơi cần độ nhạy cao

Trong tất cả các loại cảm biến nhiệt độ thì NTC và PTC là loại cảm biến đặc biệt nhất bởi tính chất của hai loại này hoàn toàn trái ngược nhau. Cụ thể như sau:

Cảm biến nhiệt độ NTC (Negative Temperature Coefficient):

Điện trở giảm khi nhiệt độ tăng
NTC có nhiều loại: 2.2K, 5K, 10K, 47K, 100K
Phổ biến trong HVAC, thiết bị điện tử
NTC có nhiệt độ giao động -50~150°C

Cảm biến nhiệt độ PTC (Positive Temperature Coefficient):

Điện trở tăng khi nhiệt độ tăng
PTC có nhiều loại: 1K@25oC với nhiều biến thể KTY81-110, KTY84-130…
Thường dùng bảo vệ cuộn dây motor
PTC có nhiệt độ đo từ 0~150°C

Dải đo thường thấp hơn RTD và Thermocouple. Xem chi tiết: sự thay đổi giữa nhiệt độ và điện trở của NTC và PTC.

Ngoài các loại phổ biến như RTD, Thermocouple và Thermistor, trong một số ứng dụng đặc biệt người ta còn sử dụng các loại cảm biến nhiệt độ sau.

Các loại cảm biến nhiệt độ khác

IC Sensor (Integrated Circuit Temperature Sensor)

IC sensor là cảm biến nhiệt độ dạng vi mạch bán dẫn, thường cho tín hiệu analog (mV, V) hoặc digital (I²C, SPI).

Loại cảm biến này có độ chính xác khá tốt trong dải nhiệt độ thấp và được tích hợp trực tiếp vào mạch điện tử.

Ứng dụng phổ biến:

thiết bị điện tử
vi điều khiển
máy tính và server
thiết bị IoT

Dải đo thường nằm trong khoảng −55 → 150°C.

Infrared Sensor (Cảm biến nhiệt độ hồng ngoại)

Cảm biến hồng ngoại đo nhiệt độ dựa trên bức xạ hồng ngoại phát ra từ vật thể, vì vậy không cần tiếp xúc trực tiếp với bề mặt đo.

Ưu điểm lớn nhất là có thể đo nhiệt độ của:

vật thể đang chuyển động
vật rất nóng
môi trường nguy hiểm

Ứng dụng phổ biến:

đo nhiệt độ lò nung
dây chuyền sản xuất thép
kiểm tra nhiệt độ bề mặt máy móc
kiểm tra nhiệt độ trong bảo trì điện

Fiber Optic Temperature Sensor

Cảm biến nhiệt độ sợi quang sử dụng sợi quang để truyền tín hiệu quang học, từ đó xác định sự thay đổi nhiệt độ.

Ưu điểm:

miễn nhiễu điện từ (EMI)
đo được trong môi trường điện áp cao hoặc từ trường mạnh

Ứng dụng phổ biến:

máy biến áp cao áp
hệ thống điện cao thế
MRI trong y tế
môi trường có nhiễu điện mạnh

Semiconductor Temperature Sensor

Cảm biến nhiệt độ bán dẫn hoạt động dựa trên sự thay đổi đặc tính điện của diode hoặc transistor theo nhiệt độ.

Loại cảm biến này thường được dùng trong:

mạch điện tử
thiết bị điều khiển nhiệt độ nhỏ
bảo vệ quá nhiệt trong thiết bị điện

Dải đo thường nằm trong khoảng −50 → 150°C và có chi phí khá thấp.

Nếu xét trong ứng dụng công nghiệp, ba loại cảm biến được sử dụng nhiều nhất vẫn là:

RTD (Pt100 / Pt1000) – đo chính xác
Thermocouple – đo nhiệt độ rất cao
Thermistor (NTC/PTC) – ứng dụng chi phí thấp

Các loại cảm biến như IC, infrared hoặc fiber optic thường chỉ xuất hiện trong các hệ thống đo chuyên biệt.

So sánh RTD – Thermocouple – NTC – PTC

So sánh về tính chất giữa RTD – Thermocouple – NTC – PTC

Tiêu chí	RTD	Thermocouple	NTC	PTC
Nguyên lý	Điện trở	mV	Điện trở âm	Điện trở dương
Dải đo	-200~600°C	-200~1700°C	-50~150°C	0~150°C
Độ chính xác	Cao	Trung bình	Trung bình	Thấp
Ổn định dài hạn	Rất tốt	Trung bình	Thấp	Trung bình
Ứng dụng	Nhà máy	Lò nhiệt cao	HVAC	Motor

👉 Cần chính xác → RTD
👉 Cần nhiệt cao → Thermocouple
👉 Ứng dụng chi phí thấp → NTC/PTC

Bảng so sánh dải đo – độ chính xác – ưu nhược điểm

Loại	Dải đo	Độ chính xác	Ưu điểm	Nhược điểm
RTD (Pt100)	-200 → 600°C	rất cao	ổn định	chậm
Thermocouple	-200 → 1800°C	trung bình	chịu nhiệt cao	drift
NTC/PTC	-50 → 150°C	cao	rẻ	dải đo thấp

Khi nào nên dùng từng loại cảm biến nhiệt độ?
 Cần độ chính xác cao → RTD (Pt100)
Cần đo nhiệt độ rất cao (lò nung, lò hơi) → Thermocouple
Thiết bị điện tử hoặc chi phí thấp → Thermistor (NTC/PTC)
Đo nhiệt độ không tiếp xúc → Infrared sensor
Môi trường nhiễu điện mạnh → Fiber optic sensor

Khi nào nên dùng từng loại cảm biến nhiệt độ?

Mỗi loại cảm biến nhiệt độ được thiết kế cho một môi trường và mục đích đo khác nhau. Việc chọn sai loại cảm biến có thể dẫn đến sai số lớn, tuổi thọ thấp hoặc chi phí hệ thống tăng không cần thiết.

Dưới đây là các trường hợp sử dụng phổ biến của từng loại cảm biến.

RTD (Pt100, Pt1000) – Khi cần độ chính xác cao

RTD (Resistance Temperature Detector) là loại cảm biến nhiệt độ có độ chính xác và độ ổn định cao nhất trong các loại cảm biến tiếp xúc.

Nên dùng RTD khi:

• Cần đo nhiệt độ chính xác và ổn định lâu dài
• Hệ thống cần hiệu chuẩn định kỳ
• Nhiệt độ đo nằm trong khoảng -200°C đến 600°C
• Cần kết nối với PLC / transmitter 4-20mA

Ứng dụng phổ biến:

• HVAC
• Nhà máy thực phẩm
• Dược phẩm
• Hệ thống điều khiển nhiệt độ chính xác
• Bồn chứa và đường ống công nghiệp

Trong công nghiệp, Pt100 là loại RTD phổ biến nhất.

Thermocouple – Khi cần đo nhiệt độ rất cao

Thermocouple (can nhiệt) hoạt động dựa trên hiệu ứng Seebeck, tạo ra điện áp mV khi hai kim loại khác nhau có chênh lệch nhiệt độ.

Nên dùng Thermocouple khi:

• Nhiệt độ đo rất cao (>600°C)
• Môi trường khắc nghiệt hoặc rung động mạnh
• Cần thời gian đáp ứng nhanh

Ứng dụng phổ biến:

• Lò nung
• Lò luyện kim
• Lò hơi
• Lò xi măng
• Lò đốt rác

Một số loại thermocouple phổ biến:

• Type K
• Type J
• Type T
• Type S (nhiệt độ rất cao)

Thermocouple có dải đo rất rộng, có thể lên tới 1800°C tùy loại.

Thermistor (NTC / PTC) – Khi cần cảm biến giá rẻ và nhạy

Thermistor là loại cảm biến nhiệt độ bán dẫn có độ nhạy rất cao trong dải nhiệt độ thấp.

Nên dùng Thermistor khi:

• Cần đo nhiệt độ trong dải nhỏ (-50 → 150°C)
• Yêu cầu chi phí thấp
• Thiết bị điện tử cần giám sát nhiệt độ

Ứng dụng phổ biến:

• Thiết bị điện tử
• Máy lạnh
• Pin và bộ sạc
• Thiết bị gia dụng
• Bộ điều khiển nhiệt độ nhỏ

Thermistor có hai loại:

NTC → điện trở giảm khi nhiệt độ tăng

PTC → điện trở tăng khi nhiệt độ tăng

So sánh nhanh cách chọn cảm biến nhiệt độ

Điều kiện	Nên dùng
Cần độ chính xác cao	RTD (Pt100)
Nhiệt độ rất cao	Thermocouple
Giá rẻ, thiết bị điện tử	Thermistor
Hệ thống PLC công nghiệp	RTD + transmitter
Môi trường rung động	Thermocouple

Ứng dụng cảm biến nhiệt độ trong công nghiệp/nhà máy

Tương ứng với mỗi loại cảm biến sẽ có các ứng dụng chuyên biệt, không thể nhầm lẫn nhau. Cảm biến nhiệt độ xuất hiện trong hầu hết hệ thống:

ngành	cảm biến
HVAC	Pt100
Xi măng	Thermocouple, Pt100
Lò hơi	Thermocouple, Pt100
Thực phẩm	Pt100
Motor	PTC, thermocouple

👉 Nhà máy xi măng → thermocouple, Pt100
👉 Lò nung → thermocouple
👉 HVAC, đo nước, chất rắn – lỏng các loại → Pt100
👉 Điện tử → NTC
👉 Thực phẩm → Pt100 + transmitter

Trong các hệ thống công nghiệp, cảm biến nhiệt độ thường không kết nối trực tiếp vào PLC. Thay vào đó, tín hiệu sẽ được chuyển đổi và chuẩn hóa để truyền đi xa và chống nhiễu.

Cấu trúc phổ biến của hệ thống đo nhiệt độ:

Cảm biến nhiệt độ
↓
Temperature transmitter
↓
PLC / DCS / SCADA

Transmitter sẽ chuyển đổi tín hiệu điện trở (Ω) hoặc điện áp mV từ cảm biến thành tín hiệu chuẩn như:

• 4–20mA
• 0–10V
• Modbus RTU / Modbus TCP

Trong thực tế công nghiệp, RTD (Pt100) được sử dụng nhiều nhất cho các hệ thống cần độ chính xác cao, trong khi thermocouple phù hợp với môi trường nhiệt độ rất cao như lò nung hoặc lò hơi.

Bộ chuyển đổi tín hiệu nhiệt độ

Trong nhiều hệ thống công nghiệp, tín hiệu từ cảm biến nhiệt độ như RTD (Pt100) hoặc Thermocouple thường không được đưa trực tiếp vào PLC hoặc hệ thống SCADA. Thay vào đó, người ta sử dụng bộ chuyển đổi tín hiệu nhiệt độ (temperature transmitter) để chuyển đổi tín hiệu cảm biến thành tín hiệu chuẩn công nghiệp.

Các bộ chuyển đổi này thường biến đổi tín hiệu:

điện trở từ RTD (Ω)
điện áp rất nhỏ từ Thermocouple (mV)

thành các tín hiệu chuẩn dễ truyền đi xa như:

4–20mA
0–10V
Modbus RTU / Modbus TCP

Việc sử dụng transmitter giúp hệ thống đo nhiệt độ:

truyền tín hiệu ổn định trên khoảng cách xa
giảm nhiễu điện trong môi trường công nghiệp
dễ dàng tích hợp với PLC, DCS hoặc SCADA

Trong các nhà máy, cấu trúc đo nhiệt độ thường có dạng:

Sensor → Temperature Transmitter → PLC / SCADA

Cách này giúp hệ thống đo chính xác và ổn định hơn so với việc kết nối cảm biến trực tiếp vào bộ điều khiển.

Tính toán cảm biến nhiệt độ online

Để tránh sai số khi cấu hình PLC hoặc chọn sai loại cảm biến, bạn có thể sử dụng Tool phân tích & quy đổi cảm biến nhiệt độ đã được xây dựng trên website.

Tool hỗ trợ:

Quy đổi nhiệt độ ↔ điện trở Pt100
Tính mV Thermocouple
Phân tích sai số dây RTD
So sánh các loại cảm biến

👉 Sử dụng tool để kiểm tra trước khi cấu hình thực tế.

Cách chọn cảm biến nhiệt độ phù hợp

Trước khi chọn cảm biến nhiệt, bạn hãy trả lời:

Dải nhiệt độ bao nhiêu?
Yêu cầu độ chính xác bao nhiêu?
Khoảng cách kéo dây bao xa?
PLC nhận mV hay 4–20mA?
Môi trường có rung động hoặc hóa chất không?
Có cần cách ly tín hiệu không?

Chọn sai có thể gây sai lệch >2–5°C trong ứng dụng thực tế. Nếu bạn gặp khó khăn trong việc chọn cảm biến nhiệt độ hãy liên hệ với chúng tôi để được tư vấn đúng loại phù hợp với ứng dụng.

Thiết bị này dành cho ai?

Kỹ sư bảo trì nhà máy
Nhà thầu M&E
Tích hợp hệ thống PLC
OEM sản xuất máy
Đơn vị vận hành HVAC, lò hơi, cryogeni

Tại sao giá cảm biến công nghiệp cao hơn hàng phổ thông?

Vật liệu Inox 316L
Độ chính xác chuẩn IEC
Ổn định lâu dài
Chịu rung và nhiệt cao
Phù hợp tích hợp PLC

Khi nào không cần mua cảm biến công nghiệp?

Ứng dụng dân dụng
Không yêu cầu độ chính xác cao
Không cần tích hợp hệ thống điều khiển

Câu hỏi thường gặp về cảm biến nhiệt độ

RTD và Thermocouple loại nào chính xác hơn?

RTD chính xác hơn trong dải dưới 600°C và ổn định lâu dài.

Pt100 2 dây có sai số không?

Có. Điện trở dây sẽ cộng vào giá trị đo. Nên dùng 3 dây hoặc 4 dây.

Thermocouple kéo dây xa có sai số không?

Có thể nhiễu nếu không dùng đúng dây extension và bù nhiệt đầu lạnh.

NTC có dùng trong công nghiệp nặng không?

Ít phổ biến. Chủ yếu dùng HVAC và điện tử.

Có nên dùng transmitter 4–20mA không?

Có, đặc biệt khi khoảng cách truyền xa hoặc môi trường nhiễu cao.

Giải đáp về cảm biến nhiệt độ

Nếu bạn đang:

Không chắc nên chọn RTD hay Thermocouple
PLC báo sai giá trị nhiệt độ
Kéo dây xa gây sai số
Cần chuyển đổi mV sang 4–20mA

👉 Liên hệ đội kỹ thuật để được tư vấn theo đúng ứng dụng thực tế.

Hotline kỹ thuật: 0937 27 55 66
Email tư vấn & báo giá: sales@huphaco.vn

Kiến Thức Tự Động Hóa

PLC Siemens Modbus: Chậm và giải pháp Gateway PROFINET

Đã đăng trên 26/02/202602/03/2026 bởi Nguyễn Minh Hòa

26
Th2

PLC Siemens Modbus chậm khi đọc nhiều biến tần Modbus/ Modbus TCP-IP là vấn đề ngày càng phổ biến trong các hệ thống điều khiển động cơ hiện nay, đặc biệt khi số lượng VFD trong nhà máy liên tục tăng lên. Điều đáng chú ý là hầu hết biến tần hiện đại đều đã được tích hợp sẵn giao tiếp RS485 Modbus RTU hoặc Modbus TCP/IP, nhưng hệ thống vẫn xuất hiện tình trạng phản hồi chậm, dữ liệu cập nhật trễ hoặc PLC scan time không ổn định.

Vậy tại sao biến tần đã có sẵn RS485 hoặc Modbus TCP/IP nhưng hệ thống PLC Siemens vẫn gặp hiện tượng trễ truyền thông?

PLC Siemens chậm - lỗi timeout khi đọc nhiều Modbus — PLC Siemens chậm – lỗi timeout khi đọc nhiều Modbus

Trong thực tế, phần lớn các hệ thống điều khiển động cơ được thiết kế theo kiến trúc quen thuộc:

PLC Siemens
↓
RS485 Modbus RTU
↓
Multiple VFD Drives

Giải pháp này hoạt động tốt trong giai đoạn chạy thử hoặc hệ thống nhỏ. Tuy nhiên khi số lượng biến tần tăng lên, nhiều nhà máy bắt đầu gặp hiện tượng:

Dữ liệu cập nhật chậm
Phản hồi biến tần có độ trễ
PLC scan time dao động
Alarm phản ứng không đồng bộ
Hệ thống điều khiển thiếu ổn định

Điều đáng chú ý là vấn đề không nằm ở PLC hay biến tần, mà nằm ở kiến trúc truyền thông.

Nội Dung Chính

Vấn đề thực sự của RS485 trong hệ thống nhiều biến tần

RS485 sẽ bị delay khi cộng dồn khi quá nhiều Slave truyền về Master

RS485 Modbus RTU hoạt động theo cơ chế polling tuần tự.

PLC phải lần lượt gửi yêu cầu đến từng biến tần:

PLC → VFD 1 → chờ phản hồi
PLC → VFD 2 → chờ phản hồi
PLC → VFD 3 → chờ phản hồi
…

Thời gian truyền thông vì thế bị cộng dồn.

“Communication Overload xảy ra như thế nào?”

Ví dụ:

PLC cycle = 10 ms
Modbus polling = 600 ms
→ PLC đọc data cũ 60 lầnVí dụ thực tế:

Một biến tần phản hồi: 20–50 ms
10 biến tần: ~300–500 ms
20 biến tần: có thể vượt quá 1 giây

Điều này dẫn đến việc PLC luôn nhận dữ liệu trễ theo chuỗi thiết bị.

Trong các ứng dụng như:

hệ thống bơm nhiều motor
băng tải đồng bộ
HVAC lớn
điều khiển tải động

độ trễ này ảnh hưởng trực tiếp đến hiệu suất vận hành.

Vì sao PLC Siemens không tối ưu khi đọc nhiều thiết bị RS485?

PLC Siemens được thiết kế tối ưu cho mạng PROFINET Real-Time.

PROFINET cho phép trao đổi dữ liệu theo chu kỳ xác định (deterministic cycle), thường chỉ vài mili giây.

Ngược lại, Modbus RTU là mạng:

phụ thuộc tốc độ baudrate
phụ thuộc thời gian phản hồi slave
dễ bị ảnh hưởng bởi nhiễu công nghiệp
không đảm bảo thời gian cập nhật cố định

Khi PLC phải trực tiếp quản lý nhiều thiết bị RS485, CPU PLC phải xử lý thêm:

polling communication
timeout handling
retry mechanism
serial timing management

Kết quả là scan cycle bắt đầu dao động và hệ thống trở nên khó dự đoán.

Giải pháp: Tách mạng điều khiển và mạng thiết bị bằng Gateway PROFINET

Gateway Profinet R-KEY-LT-P tối ưu cho Siemens PLC

Trong nhiều hệ thống truyền thống, PLC Siemens giao tiếp trực tiếp với toàn bộ biến tần thông qua mạng RS485 Modbus RTU.

Kiến trúc thường thấy:

PLC Siemens
↓
RS485 Bus
↓
VFD 1 → VFD 2 → VFD 3 → … → VFD n

Ban đầu hệ thống hoạt động bình thường.
Tuy nhiên khi số lượng biến tần tăng lên, PLC bắt đầu phải xử lý đồng thời hai nhiệm vụ:

Điều khiển máy (control task)
Thu thập dữ liệu truyền thông (communication task)

Đây chính là nguyên nhân khiến hệ thống dần mất tính ổn định.

Chi tiết: cách đọc data từ Modbus RTU/TCP-IP <=> R-key-lt-p <=> PLC S7-1200

Kiến trúc hiện đại: Tách Control Network và Field Network

Trong các hệ thống automation hiện đại, mạng được chia thành hai tầng rõ ràng:
Field Device

Field Device
↓
Gateway Layer
↓
PLC Control Layer
↓
SCADA / MES

1️⃣ Control Network (Real-time)

Đây là mạng dành cho PLC điều khiển.

Đặc điểm:

Chu kỳ xác định (deterministic)
Thời gian cập nhật vài ms
Độ ổn định cao

Chuẩn phù hợp: PROFINET

2️⃣ Device / Field Network

Đây là nơi các thiết bị hiện trường hoạt động:

Biến tần
Energy meter
IO module
Sensor controller

Đặc điểm:

phản hồi khác nhau
có độ trễ
phụ thuộc thiết bị

Chuẩn phổ biến: Modbus RTU / Modbus TCP

Vai trò của Gateway R-KEY-LT-P

Gateway đóng vai trò lớp trung gian giữa hai thế giới này:

PLC Siemens (PROFINET Real-time)
↓
R-KEY-LT-P
↓
RS485 Modbus Network
↓
Multiple VFD Drives

Thay vì PLC giao tiếp trực tiếp với từng biến tần, toàn bộ communication được chuyển sang gateway.

Gateway thực sự làm gì phía sau?

Poll Modbus liên tục

Gateway đọc dữ liệu từ các biến tần theo chu kỳ riêng, độc lập với PLC.

PLC không còn phải chờ phản hồi từng thiết bị.

Tối ưu chu kỳ truyền thông

Gateway có thể:

gom request
tối ưu frame
giảm idle time trên RS485

Giúp bus hoạt động hiệu quả hơn PLC polling trực tiếp.

Xử lý retry nội bộ

Nếu một biến tần phản hồi chậm hoặc lỗi tạm thời:

Gateway retry nội bộ mà không ảnh hưởng PLC cycle.

PLC vẫn nhận dữ liệu ổn định.

Data Buffering (điểm cực kỳ quan trọng)

Gateway tạo một bộ nhớ dữ liệu trung gian.

PLC đọc dữ liệu như đang đọc IO module PROFINET: PROFINET IO Image

Không còn phụ thuộc tốc độ RS485.

Đây là lý do hệ thống trở nên ổn định.

Khi nào cần dùng Gateway cho hệ biến tần?

Một câu hỏi thực tế trong thiết kế hệ thống:

Bao nhiêu biến tần thì nên dùng gateway?

Không chỉ phụ thuộc số lượng thiết bị, mà phụ thuộc khối lượng dữ liệu truyền.

Giới hạn kỹ thuật của R-KEY-LT-P

Với R-KEY-LT-P, cần hiểu rõ một điểm quan trọng:

👉 Giới hạn KHÔNG nằm ở số node Modbus tuyệt đối,
mà nằm ở Process Data + Performance polling.

Nhưng theo manual R-KEY-LT / R-KEY-LT-P thì thông số thực tế là: 128 Modbus nodes + 1024 Byte Input + Output data.

Khả năng kết nối Modbus của R-KEY-LT-P

✅ Modbus RTU (RS485)

Tối đa 32 thiết bị trên 1 bus RS485 vật lý
(giới hạn chuẩn RS485)

128 MobBUS RTU/ASCII Slave Nodes

Có thể mở rộng bằng:

repeater RS485
tách ra nhiều segment để tăng số lượng thiết bị

👉 Gateway logic vẫn quản lý nhiều slave hơn nếu chia segment.

✅ Modbus TCP/IP

Gateway hoạt động như:

Modbus TCP Client (Master) – Max 8 Modbus TCP-IP Clients (Server Mode), max 500 Tags
Max 10 Modbus TCP-IP Servers (Client Mode)

Số thiết bị TCP không fix cứng theo node, mà phụ thuộc:

số connection đồng thời
chu kỳ polling
lượng data đọc

Thực tế vận hành:

👉 chỉ cần nằm trong vùng giới hạn của thiết bị R-key-lt-p là giải quyết mọi vấn đề.

✅ Tổng số thiết bị Modbus mà Gateway quản lý

Theo kiến trúc Seneca:

Gateway có thể quản lý tối đa ~128 Modbus nodes (logical devices)

Bao gồm:

Modbus RTU + Modbus TCP

NHƯNG…

⚠️ Giới hạn thật sự: PROFINET Process Data

R-KEY-LT-P giới hạn:

1024 Byte Input + Output data

Đây mới là giới hạn hệ thống.

Ví dụ thực tế với biến tần

Một biến tần thường cần đọc:

Tham số	Byte
Status word	2
Control word	2
Speed	2
Current	2
Fault code	2
Power / Feedback	2–4

≈ 10–12 Byte / VFD

Khả năng thực tế của 1 gateway

1024 Byte ÷ 12 Byte ≈ 80 biến tần

👉 Trong thực tế:

✅ 30 – 60 VFD / Gateway là kiến trúc rất tối ưu
✅ vẫn đảm bảo realtime PROFINET

Khi nào hệ thống nên bắt đầu dùng Gateway

Thông thường nên cân nhắc gateway khi:

8–10 biến tần trên cùng PLC
PLC scan bắt đầu tăng
cần đọc nhiều parameter VFD
hệ thống mở rộng trong tương lai
cần đồng bộ nhiều motor

Đây là điểm mà nhiều nhà máy bắt đầu chuyển sang kiến trúc gateway.

Lưu ý quan trọng

RS485 giúp kết nối thiết bị.
PROFINET giúp điều khiển hệ thống.

Gateway R-KEY-LT-P không chỉ chuyển đổi giao thức mà thực chất:

Tách communication khỏi PLC để giữ ổn định control system.

Đây là kiến trúc đang được sử dụng rộng rãi trong các hệ thống automation quy mô lớn và smart factory hiện nay.

Lợi ích khi sử dụng Gateway PROFINET cho hệ biến tần

Giảm độ trễ truyền thông

Gateway hấp thụ toàn bộ delay của mạng RS485, giúp PLC luôn nhận dữ liệu theo chu kỳ ổn định.

Đồng bộ dữ liệu nhiều biến tần

PLC nhận dữ liệu từ nhiều VFD gần như cùng thời điểm thay vì lệch theo thứ tự polling.

Điều này đặc biệt quan trọng trong hệ thống đa động cơ.

Giảm tải cho PLC

PLC không còn phải xử lý giao tiếp serial phức tạp, tập trung hoàn toàn vào điều khiển và logic vận hành.

Mở rộng hệ thống dễ dàng

Việc thêm biến tần mới không ảnh hưởng đáng kể đến chu kỳ điều khiển của PLC.

Góc nhìn kỹ thuật: RS485 không sai, nhưng kiến trúc có thể sai

RS485 Modbus RTU là chuẩn truyền thông rất ổn định ở tầng thiết bị.

Tuy nhiên trong hệ thống tự động hóa hiện đại, cần phân tách rõ:

Device Network – nơi các thiết bị field giao tiếp
Control Network – nơi PLC thực hiện điều khiển thời gian thực

Gateway PROFINET như R-KEY-LT-P đóng vai trò cầu nối giữa hai tầng này.

Nó giúp hệ thống chuyển từ mô hình điều khiển dựa trên tín hiệu tuần tự sang mô hình điều khiển dựa trên dữ liệu thời gian thực.

Gateway Profinet R-key-lt-P có dư thừa?

Việc biến tần có sẵn RS485 Modbus RTU, TCP-IP giúp hệ thống dễ dàng kết nối với nhau. Nhưng để hệ thống vận hành ổn định khi quy mô tăng lên, kiến trúc truyền thông đóng vai trò quyết định.

Trong nhiều dự án hiện đại, việc bổ sung gateway PROFINET không chỉ là chuyển đổi giao thức mà là tối ưu toàn bộ hiệu năng truyền thông của hệ thống điều khiển.

Khi PLC phải polling hơn 10–15 thiết bị Modbus, hệ thống đã bắt đầu chuyển từ Control Architecture sang Communication Architecture. Đây là thời điểm nên bổ sung Gateway Layer.

✅ Anh em có hay bị mất kết nối hoặc phản hồi chậm khi dùng Modbus ?

Hệ thống nhiều biến tần đang phản hồi chậm hoặc PLC bị quá tải?

Nếu hệ thống của bạn gặp các vấn đề:

PLC polling nhiều thiết bị Modbus RTU bị trễ
Chu kỳ truyền thông vượt quá 500 ms – 1 giây
Mạng RS485 nhiều biến tần hoạt động không ổn định
Khó tích hợp VFD legacy vào PLC Siemens PROFINET

👉 Gateway R-KEY-LT-P giúp tách Control Network và Field Network, giảm tải PLC và tối ưu truyền thông công nghiệp.

Phù hợp cho:

Nhà máy nhiều VFD
Hệ thống bơm / HVAC lớn
Conveyor đồng bộ
Retrofit hệ thống automation cũ

📞 Hotline kỹ thuật: 0937 27 55 66
📩 Email tư vấn & báo giá: sales@huphaco.vn

✅ Câu hỏi quan trọng về Gateway R-key-lt-P

R-KEY-LT-P đọc tối đa bao nhiêu thiết bị Modbus RTU?

Theo chuẩn RS485, tối đa 32 thiết bị trên một bus. Trong thực tế vận hành ổn định nên cấu hình khoảng 15–25 thiết bị để đảm bảo tốc độ truyền thông.

Vì sao nhiều thiết bị Modbus RTU làm PLC bị chậm?

Modbus RTU hoạt động theo cơ chế polling tuần tự. PLC phải gửi yêu cầu lần lượt tới từng thiết bị nên thời gian phản hồi bị cộng dồn.

Gateway R-KEY-LT-P có giúp giảm tải PLC không?

Có. Gateway thực hiện polling Modbus thay PLC, PLC chỉ giao tiếp Ethernet realtime nên chu kỳ điều khiển ổn định hơn.

Có thể dùng đồng thời Modbus RTU và Modbus TCP không?

Có. R-KEY-LT-P có thể đọc đồng thời thiết bị RS485 Modbus RTU và Ethernet Modbus TCP trong cùng hệ thống.

Khi nào nên dùng gateway thay vì PLC đọc trực tiếp?

Nên dùng gateway khi hệ thống có nhiều biến tần, khoảng cách truyền thông xa hoặc yêu cầu thời gian phản hồi ổn định trong mạng PROFINET.

Gateway có làm hệ thống chậm hơn không?

Không. Gateway tách polling khỏi PLC nên thường làm hệ thống nhanh và ổn định hơn.

Kiến Thức Tự Động Hóa

Ren là gì? Cấu tạo, phân loại & cách chọn đúng BSP-NPT-ISO

Đã đăng trên 24/02/202624/02/2026 bởi Nguyễn Minh Hòa

Cấu tạo ren - các thành phần cơ bản của ren

24
Th2

Ren là gì, cấu tạo ra sao và làm thế nào để chọn đúng loại ren cho từng ứng dụng cơ khí, đường ống và truyền động?
Một mối ren nhỏ có thể làm sập cả hệ thống áp suất hàng trăm bar.
Sai ren không chỉ là “vặn không khớp” – mà có thể gây rò rỉ, gãy bulong, hỏng thiết bị và mất an toàn vận hành.
Bài viết này phân tích ren ở góc nhìn kỹ thuật thực tế: cấu tạo – tiêu chuẩn – ứng dụng – cách chọn đúng.

Nội Dung Chính

Ren là gì?

Ren là biên dạng xoắn ốc được gia công trên bề mặt trụ hoặc côn, dùng để liên kết, làm kín hoặc truyền chuyển động trong cơ khí và thiết bị công nghiệp.
Chọn sai ren có thể gây rò rỉ áp suất, trượt ren, gãy bulong hoặc mất an toàn hệ thống.

Xem thêm: bảng tra kích thước ren & tool tra cứu.

Cấu tạo ren và nguyên lý làm việc của ren

Ren là biên dạng xoắn ốc được gia công trên bề mặt trụ hoặc côn của chi tiết cơ khí, dùng để tạo liên kết hoặc truyền chuyển động. Về cấu tạo, một ren hoàn chỉnh gồm các thành phần chính: đường kính danh nghĩa, đường kính trung bình, bước ren (khoảng cách giữa hai đỉnh ren liên tiếp), góc ren và chiều cao ren hữu dụng. Biên dạng ren phổ biến nhất là dạng tam giác 60 độ (ren hệ mét), ngoài ra còn có ren 55 độ (BSP), ren thang và ren vuông tùy theo mục đích sử dụng.

Nguyên lý làm việc của ren dựa trên cơ chế “mặt phẳng nghiêng quấn quanh hình trụ”. Khi vặn ren ngoài vào ren trong, chuyển động quay sẽ được chuyển đổi thành lực dọc trục. Lực siết này tạo ra ma sát giữa hai bề mặt ren, giúp liên kết được giữ chặt hoặc tạo độ kín trong hệ thống áp suất. Góc nâng ren và bước ren quyết định khả năng tự hãm, mức độ chịu tải và hiệu suất truyền lực. Chính vì vậy, ren không chỉ là chi tiết vặn vào nhau, mà là một cấu trúc cơ học ảnh hưởng trực tiếp đến độ bền, độ kín và độ an toàn của toàn bộ hệ thống.

Ren ngoài và ren trong khác nhau như thế nào?

Ren ngoài là ren được gia công trên bề mặt ngoài của một chi tiết hình trụ, ví dụ như bulong, trục ren hoặc đầu nối ống. Ren trong là ren được gia công bên trong một lỗ, ví dụ như đai ốc hoặc lỗ ren trên thân thiết bị.

Khi lắp ghép, ren ngoài sẽ vặn vào ren trong để tạo liên kết cơ khí hoặc kết nối đường ống.

Về nguyên lý làm việc, hai loại ren này có cùng thông số kỹ thuật như đường kính danh nghĩa, bước ren và góc ren. Tuy nhiên dung sai gia công của ren trong và ren ngoài khác nhau để đảm bảo khi lắp ghép có độ hở phù hợp, tránh kẹt ren hoặc quá lỏng.

Trong thực tế công nghiệp:

Bulong là ren ngoài.
Đai ốc là ren trong.
Cổng kết nối cảm biến áp suất thường là ren ngoài.
Lỗ trên manifold hoặc thân van là ren trong.

Nếu ren ngoài và ren trong không cùng tiêu chuẩn (ví dụ ren M lắp vào ren BSP), việc lắp ghép sẽ không đúng khớp và có thể gây hỏng ren hoặc rò rỉ.

Các thành phần cơ bản

Đường kính danh nghĩa (d)
Đường kính trung bình (d2)
Bước ren (P) – khoảng cách giữa hai đỉnh ren
Góc ren (α) – thường 60° (ren hệ mét)
Chiều cao ren hữu dụng

Nguyên lý cơ học

Ren thực chất là mặt phẳng nghiêng quấn quanh trụ.

Công thức góc nâng ren:

$\tan(\lambda)=\frac{P}{\pi d}$

P: bước ren
d: đường kính trung bình

👉 Bước nhỏ → góc nâng nhỏ → tự hãm tốt
👉 Bước lớn → truyền động nhanh hơn nhưng giảm khả năng tự hãm

Đây là lý do:

Ren hệ mét dùng cho siết chặt
Ren thang dùng cho vít me truyền động

Phân loại ren phổ biến trong kỹ thuật

Ren hệ mét ISO (M)

Ký hiệu: M10, M12, M16…
Góc ren: 60°
Tiêu chuẩn quốc tế phổ biến nhất

Ví dụ:
M10 × 1.5 → đường kính 10mm, bước 1.5mm

Ứng dụng:

Lắp ráp máy móc
Kết cấu thép
Tủ điện công nghiệp

Ren ống (BSP / NPT)

Ren hệ BSP (G / R)

Chuẩn châu Âu
Góc 55°
Có ren thẳng và ren côn

Ren hệ NPT

Chuẩn Mỹ
Góc 60°
Luôn ren côn

⚠ Không thể thay thế BSP và NPT cho nhau.

Ứng dụng:

Hệ thống khí nén
Đường nước
Hệ thống thủy lực

Ren thang (Tr)

Ký hiệu: Tr20x4
Dùng cho truyền động
Chịu tải lớn

Ứng dụng:

Vít me CNC
Bàn nâng
Cơ cấu ép

Cách chọn ren đúng kỹ thuật

Nếu dùng để liên kết cơ khí

→ Chọn ren hệ mét ISO

Nếu dùng cho đường ống áp suất

→ Xác định đúng BSP hay NPT
→ Dùng băng tan PTFE hoặc keo làm kín

Nếu dùng cho truyền động

→ Chọn ren thang
→ Tính tải trọng và hiệu suất

Sai lầm phổ biến khi chọn ren

Nhầm BSP và NPT
Dùng ren thẳng cho hệ áp suất cao
Không tính cấp bền bulong
Siết quá lực → trượt ren
Không kiểm tra dung sai lắp ghép

Ứng dụng ren trong thiết bị công nghiệp

Cảm biến áp suất: G1/4, G1/2
Đồng hồ áp suất: BSP
Bulong lắp tủ điện: M6, M8, M10
Vít me nâng hạ: Tr

Ren ảnh hưởng trực tiếp tới:

Độ kín
Độ bền
An toàn vận hành

Chuẩn ren này dành cho ai?

Kỹ sư cơ khí
Kỹ thuật bảo trì nhà máy
Thiết kế máy
Người làm thiết bị đo lường – cảm biến

Tại sao ren tiêu chuẩn có giá cao hơn hàng phổ thông?

Độ chính xác cao
Gia công đạt dung sai
Bền vật liệu
Không gây rò rỉ hoặc hỏng ren

Khi nào không cần quan tâm quá sâu đến ren?

Các ứng dụng DIY không chịu tải lớn
Kết nối tạm thời
Không có yêu cầu áp suất hoặc an toàn

5 câu hỏi quan trọng về ren

Ren hệ mét và BSP có giống nhau không?

Không giống nhau và không thể thay thế cho nhau. Ren hệ mét (ký hiệu M như M10, M12) có góc ren 60 độ và bước ren tính bằng milimet. Ren BSP (G1/4, G1/2…) có góc ren 55 độ và bước ren tính theo số vòng ren trên mỗi inch (TPI). Ren hệ mét dùng cho liên kết cơ khí như bulong – đai ốc, còn ren BSP dùng cho đường ống khí, nước và hệ thống áp suất. Nếu lắp sai chuẩn, ren có thể không kín hoặc làm hỏng ren.

Ren côn có cần băng tan không?

Có, trong phần lớn ứng dụng thực tế vẫn nên dùng băng tan PTFE hoặc keo làm kín ren. Ren côn (như NPT hoặc BSPT) tạo độ kín nhờ siết ép hai mặt ren vào nhau, nhưng do dung sai gia công và độ nhám bề mặt, nếu không dùng vật liệu làm kín có thể xảy ra rò rỉ vi mô. Đặc biệt với hệ thống khí nén, áp suất cao hoặc có rung động, băng tan là cần thiết để đảm bảo độ kín lâu dài.

Ren bước nhỏ có bền hơn ren bước lớn không?

Không thể khẳng định tuyệt đối là bền hơn. Ren bước nhỏ có góc nâng nhỏ nên khả năng tự hãm tốt hơn, ít bị tự tháo khi rung. Tuy nhiên độ bền còn phụ thuộc vào cấp bền bulong (ví dụ 8.8, 10.9), vật liệu, chiều dài ăn khớp ren và mô men siết. Ren bước lớn có ưu điểm lắp ráp nhanh và chịu tải cắt tốt hơn trong một số trường hợp. Vì vậy cần chọn theo mục đích sử dụng thay vì chỉ dựa vào bước ren.

Làm sao nhận biết ren BSP và NPT?

Có thể nhận biết bằng cách đo góc ren và kiểm tra độ côn. Ren BSP có góc 55 độ, còn ren NPT có góc 60 độ. NPT luôn là ren côn, còn BSP có cả loại ren thẳng (G) và ren côn (R). Ngoài ra cần kiểm tra số vòng ren trên mỗi inch (TPI). Dù một số kích thước có cùng TPI, nhưng do khác góc ren và độ côn nên không thể lắp thay thế cho nhau. Cách chính xác nhất là dùng dưỡng đo ren hoặc tra bảng tiêu chuẩn.

Ren thang có dùng để siết chặt cố định được không?

Có thể siết nhưng không tối ưu cho liên kết cố định. Ren thang (ký hiệu Tr) được thiết kế cho truyền động như vít me nâng hạ, cơ cấu ép hoặc máy CNC. Biên dạng ren thang giúp giảm ma sát và tăng hiệu suất truyền lực, nhưng khả năng tự hãm và chịu rung không tối ưu như ren tam giác hệ mét. Vì vậy nếu mục đích là liên kết cố định và chịu rung, nên dùng ren hệ mét thay vì ren thang.
