Biến Dòng 100/5A – Nguyên Lý, Ứng Dụng & Biến Dòng Analog Hiện Đại

Đã đăng trên 30/09/202530/09/2025 bởi Nguyễn Minh Hòa

30
Th9

Biến dòng 100/5A là loại biến dòng (Current Transformer – CT) được dùng rộng rãi trong hệ thống điện công nghiệp và dân dụng. Nó giúp hạ dòng điện cao xuống mức an toàn 5A để đưa về đồng hồ đo, rơ-le bảo vệ hoặc bộ giám sát năng lượng. Đây là lựa chọn quen thuộc cho tủ điện, trạm biến áp và các hệ thống quản lý điện năng.

Xem thêm: biến dòng – tranforsmer là gì ?

Tuy nhiên, nhu cầu ngày nay không chỉ dừng lại ở đo AC truyền thống. Các hệ thống tự động hóa, PLC, SCADA và năng lượng tái tạo đòi hỏi tín hiệu ổn định, chống nhiễu và dễ tích hợp. Chính vì vậy, các giải pháp biến dòng analog hiện đại như Hall Effect T201DCH100-LP ra đời để thay thế CT 5A cũ.

Nội Dung Chính

Biến dòng 100/5A là gì?

Biến dòng (Current Transformer) là thiết bị biến đổi dòng điện sơ cấp cao thành dòng thứ cấp nhỏ an toàn. Với tỉ số 100/5A, khi 100 A chạy qua dây sơ cấp, đầu ra thứ cấp sẽ cho 5 A, nhờ đó thiết bị đo không bị quá tải.

Biến dòng 100/5A thường có:

Đầu vào (Primary): 100 A AC.
Đầu ra (Secondary): 5 A AC.
Đầu vào: 0-100A sẽ cho đầu ra 0-5A.
Ứng dụng: đo lường, giám sát và bảo vệ tải điện 3 pha.

Nguyên lý hoạt động

Biến dòng 100/5A sử dụng cảm ứng điện từ:

Dòng sơ cấp đi qua lõi từ tạo ra từ trường biến thiên.
Cuộn dây thứ cấp cảm ứng dòng điện nhỏ hơn nhưng tỉ lệ thuận với dòng sơ cấp.
Dòng điện sơ cấp có đầu vào lớn sẽ tương ứng với đầu ra nhỏ 0-5A. Vd: 100/5A thì biến dòng có tỉ lệ giảm 20 lần giữa đầu vào và đầu ra.
Tín hiệu dòng 0-5A an toàn được đưa về đồng hồ Ampe kế hoặc bộ chuyển đổi tín hiệu 0-5A sang 4-20mA / 0-10V.

⚠️ Lưu ý: Không được để mạch thứ cấp hở khi biến dòng đang hoạt động vì điện áp có thể tăng cao và gây nguy hiểm.

Ứng dụng phổ biến

Giám sát điện năng 3 pha: đưa tín hiệu về đồng hồ cơ, đồng hồ điện tử hoặc hệ thống quản lý năng lượng (EMS).
Bảo vệ quá dòng và ngắn mạch: cấp tín hiệu cho rơ-le và máy cắt.
Theo dõi dòng động cơ, máy bơm, hệ thống HVAC.
Trạm biến áp và tủ điện công nghiệp.

Cách đấu biến dòng 100/5A đúng chuẩn

1. Xác định cực tính S1 – S2

S1 (P1/K): Tải Dương ( 5A )
S2 (P2/L): Âm – Nối đất ( GND )
Luôn đấu đúng chiều để công suất và dòng đọc được chính xác.
Đấu sai S1 – S2 chỉ làm sai lệch không gây cháy nổ.

2. Sơ đồ đấu dây

Cách đấu biến dòng 100/5A với ba đồng hồ Ampe

Cách đấu biến dòng 100/5A với hai đồng hồ Ampe

Cách đấu biến dòng 100/5A với một đồng hồ Ampe

Theo anh em thì cách đấu biến dòng 100/5A nào ổn nhất? Chứ mình thì cứ mỗi một pha dùng 1 biến dòng cho nhanh, gọn lẹ vì biến dòng 100/5A cũng khá rẻ mà, đúng không.

3. An toàn khi lắp đặt

Đấu biến dòng 100/5A với đồng hồ đo công suất điện năng

Ngắt điện trước khi lắp CT lõi kín.
Nếu không thể cắt điện, dùng CT lõi mở (open core).
Nối đất mạch thứ cấp ở một điểm duy nhất.

Hạn chế của biến dòng 100/5A truyền thống

Chỉ đo AC: không phù hợp với nhu cầu đo dòng DC hoặc AC/DC hỗn hợp.
Sai số tăng khi dây dẫn thứ cấp dài: tín hiệu 5A dễ suy hao, nhiễu.
Phụ thuộc tải thứ cấp (burden): nếu không đúng chuẩn, kết quả đo sai lệch.
Khó tích hợp PLC/SCADA hiện đại: phải dủng thêm bộ chuyển đổi tín hiệu 0-5A sang analog 4–20 mA/0–10 V. Xem thêm tại đây:

Giải pháp analog hiện đại – Hall Effect T201DCH100-LP

Biến dòng analog T201DCH100-LP của Seneca

Để đáp ứng nhu cầu tự động hóa, nhiều doanh nghiệp chuyển sang biến dòng analog Hall Effect. Một ví dụ điển hình là Seneca T201DCH100-LP. Biến dòng Hall Effect của Seneca chính là một cảm biến dòng điện chính hiệu với độ chính xác cao.

Ưu điểm vượt trội

Đo cả AC và DC TRMS: đáp ứng các hệ thống năng lượng mặt trời, xe điện.
Xuất tín hiệu chuẩn 4–20 mA (loop powered): kết nối trực tiếp PLC, SCADA, đồng hồ hiển thị.
Ít bị nhiễu, truyền tín hiệu đi xa ổn định.
Không phụ thuộc tải thứ cấp: giảm sai số khi dây dài.
Lắp đặt gọn nhẹ trên DIN Rail, có phiên bản lõi mở không cần cắt dây.

So sánh nhanh: CT 100/5A truyền thống vs T201DCH100-LP

Tiêu chí	CT 100/5A truyền thống	T201DCH100-LP
Loại dòng đo	Chỉ AC	AC & DC TRMS
Tín hiệu ra	5 A	4–20 mA (loop powered)
Khả năng chống nhiễu	Thấp, suy hao dây dài	Cao, ổn định
Độ chính xác	Phụ thuộc burden	0,5% AC / 1% DC
Lắp đặt	Cồng kềnh, phải cắt dây	Gọn nhẹ, DIN Rail, có lõi mở
Kết nối PLC/SCADA	Cần thêm transducer	Kết nối trực tiếp

💡 Nhận xét: Nếu bạn đang muốn đo lường ổn định, tích hợp hệ thống giám sát hiện đại, biến dòng analog Hall Effect như T201DCH100-LP là giải pháp thay thế thông minh.

Câu hỏi thường gặp

Biến dòng 100/5A có đo được DC không?

Không. Loại CT này chỉ đo được dòng xoay chiều (AC).

Có thể thay CT 100/5A bằng biến dòng analog không?

Hoàn toàn có thể. Các dòng analog như T201DCH100-LP xuất tín hiệu 4–20 mA/0–10 V phù hợp PLC, SCADA cho lắp đặt mới hoặc cải tạo hệ thống cũ.
Không phù hợp nếu biến dòng 100/5A đưa trực tiếp vào đồng hồ đo công suất điện năng chuẩn 0-5A.
Không nên thay thế cho các hệ thống cũ đang dùng bộ chuyển đổi 0-5A sang 4-20mA vì phải đi dây lại có thể gây tốn thêm chi phí.

Khi lắp CT cần chú ý gì?

Xác định đúng S1/S2, không để thứ cấp hở mạch, và nối đất một điểm duy nhất để an toàn và chống nhiễu.

Kết luận & gợi ý giải pháp

Biến dòng 100/5A vẫn là thiết bị phổ biến cho hệ thống đo lường truyền thống. Tuy nhiên, với các dự án yêu cầu kết nối PLC, SCADA, giám sát từ xa và đo cả AC/DC, việc chuyển sang biến dòng analog Hall Effect như T201DCH100-LP sẽ giúp bạn:

Đo chính xác, ổn định.
Giảm nhiễu tín hiệu trên đường truyền.
Lắp đặt dễ dàng, tiết kiệm thời gian và chi phí.

Nếu hệ thống của bạn đang nâng cấp hoặc gặp khó khăn với tín hiệu CT 5A truyền thống, đây là thời điểm phù hợp để chọn giải pháp analog hiện đại.

Đừng ngần ngại kết nối với chúng tôi để nhận tư vấn giải pháp tối ưu cho doanh nghiệp của bạn.
✔️ Hỗ trợ nhanh chóng – Tư vấn tận tâm – Giải pháp hiệu quả.

📞 Call hoặc Zalo: 093727.5566
✉️ Email: sales@huphaco.vn

Bộ Chuyển Đổi Tín Hiệu, Giải Pháp

Cảm Biến Dòng Điện – Nguyên Lý, Phân Loại, Ứng Dụng & Cách Lựa Chọn

Đã đăng trên 29/09/202529/09/2025 bởi Nguyễn Minh Hòa

29
Th9

Cảm biến dòng điện (Current Sensor) ra đời để giám sát và kiểm soát dòng điện. Thiệt bị này biến đổi dòng điện chạy qua dây dẫn thành tín hiệu dễ đọc, giúp hệ thống điều khiển và giám sát hoạt động chính xác và an toàn.

Từ nhà máy sản xuất, hệ thống năng lượng tái tạo, tòa nhà thông minh đến thiết bị dân dụng, đều cần đo dòng điện để đảm bảo an toàn và tối ưu vận hành.

Nếu trước đây đa phần người dùng quen với biến dòng (Current Transformer – CT) chỉ đo dòng xoay chiều (AC), thì hiện nay cảm biến dòng điện hiện đại có thể đo cả AC lẫn DC, xuất tín hiệu công nghiệp như 4–20 mA, 0–10 V, thậm chí kết nối truyền thông số như ModBUS/USB.

Nội Dung Chính

Cảm biến dòng điện là gì?

Cảm biến dòng điện là thiết bị điện tử giúp đo lường dòng điện chạy trong dây dẫn mà không cần kết nối trực tiếp vào mạch cao áp. Nó hoạt động bằng cách chuyển đổi dòng điện thành tín hiệu an toàn để gửi về bộ điều khiển, đồng hồ hiển thị hoặc hệ thống SCADA.

Nhờ có cảm biến dòng điện, kỹ sư có thể:

Giám sát dòng tiêu thụ của máy móc, động cơ, hệ thống điện.
Phát hiện sớm tình trạng quá tải hoặc rò rỉ điện.
Thu thập dữ liệu cho phân tích năng lượng và tối ưu hóa vận hành.
Bảo vệ thiết bị điều khiển, giảm thiểu rủi ro cháy nổ.

Nguyên lý hoạt động của cảm biến dòng điện

Có ba nguyên lý chính được sử dụng rộng rãi:

Nguyên lý biến dòng đo lường (Current Transformer – CT)

Sử dụng lõi từ và cuộn dây để hạ dòng lớn xuống dòng nhỏ an toàn (thường 1A hoặc 5A).
Phù hợp với hệ thống đo lường và bảo vệ dòng AC.
Đơn giản, bền bỉ, giá thành hợp lý.
Hạn chế: không đo được dòng DC.

Nguyên lý Hall Effect

Dựa trên hiệu ứng Hall: khi dòng điện đi qua dây dẫn, nó tạo ra từ trường; cảm biến Hall phát hiện từ trường này và chuyển đổi thành tín hiệu điện áp hoặc dòng điện.
Đo được cả AC và DC, kể cả dòng hai chiều (bipolar).
Cho phép xuất tín hiệu tiêu chuẩn công nghiệp (4–20 mA, 0–10 V) hoặc truyền thông số (ModBUS/USB).
Phù hợp cho các hệ thống hiện đại, năng lượng tái tạo, tự động hóa.

Nguyên lý Rogowski

Khi dòng AC chạy qua dây dẫn, nó tạo ra từ trường biến thiên xung quanh.
Cuộn dây Rogowski quấn quanh dây dẫn sẽ cảm ứng điện áp tỉ lệ với tốc độ biến thiên của dòng điện (di/dt).
Tín hiệu này sau đó được đưa qua mạch tích phân để thu về giá trị dòng điện thực tế.

Lưu ý: Rogowski chỉ đo dòng AC, không đo dòng DC do nguyên lý phụ thuộc vào sự biến thiên từ trường.

Ưu điểm khi dùng cảm biến dòng điện

An toàn: cách ly mạch đo với mạch cao áp, giảm rủi ro giật điện.
Đo chính xác: phục vụ giám sát, tính toán năng lượng và điều khiển thông minh.
Tiết kiệm chi phí bảo trì: bảo vệ thiết bị đo, PLC, rơ-le.
Ứng dụng linh hoạt: từ dân dụng, công nghiệp nặng, năng lượng tái tạo đến hệ thống IoT.

Ứng dụng thực tế

Nhà máy sản xuất: giám sát động cơ, bơm, máy nén khí, dây chuyền tự động.
Năng lượng tái tạo: đo dòng từ pin mặt trời, tua-bin gió, hệ thống lưu trữ năng lượng (ESS).
Tòa nhà & trung tâm thương mại: quản lý năng lượng, phát hiện quá tải, giám sát tiêu thụ điện.
Hệ thống hạ tầng giao thông: trạm sạc xe điện, chiếu sáng công cộng, thang máy.
Trạm biến áp & tủ điện phân phối: bảo vệ và kiểm soát tải.

Các dòng cảm biến dòng điện Seneca (Italy) cần tham khảo

Để hình dung rõ hơn, có thể tham khảo dòng cảm biến Hall Effect của Seneca – thương hiệu thiết bị công nghiệp đến từ Italy, nổi tiếng về chất lượng và độ chính xác:

T201: đo AC từ 0-5A, 0-10A … 0-40A có thể điều chỉnh được, ngõ ra 4-20mA
T201DCH50-LP: đo AC/DC ±50A,ngõ ra 4–20 mA loop-powered.
T201DCH100-LP: đo AC/DC ±50A và ±100A,ngõ ra 4–20 mA loop-powered.
T201DCH300-LP: đo AC/DC ±150A và ±300A,ngõ ra 4–20 mA loop-powered.
T201DCH-M/MU: đo tới ±600A, hỗ trợ 0–10 V, ModBUS RTU, USB, cấu hình dễ dàng.
T201DCH100-OPEN: đo AC/DC ±25A ±50A và ±100A dạng lõi hở, lắp đặt nhanh mà không cần cắt dây.
T201DCH300-OPEN: đo AC/DC ±75A, ±150A và ±300A dạng lõi hở, lắp đặt nhanh mà không cần cắt dây.
T201DCH600-OPEN: đo AC/DC ±150A, ±300A và ±600A dạng lõi hở, lắp đặt nhanh mà không cần cắt dây.
T201DC: chỉ đo DC với đo 0-5A, 0-10V .. 0-40A với độ chính xác cao và giá hợp lý.
Rogowski RC150: đo dòng từ 500A cho tới 20.000A với độ chinh1 xác cao.

Đây chỉ là ví dụ về dòng sản phẩm phổ biến để bạn tham khảo khi tìm cảm biến dòng điện cho hệ thống điện công nghiệp.

Cách chọn cảm biến dòng điện phù hợp

Xác định loại dòng điện: AC, DC hay cả hai.
Dải dòng đo: chọn thiết bị có thang đo phù hợp (50A, 100A, 300A, 600A…).
Kiểu tín hiệu đầu ra:
- 4–20 mA hoặc 0–10 V cho PLC/SCADA phổ thông.
- ModBUS/USB cho giám sát số và kết nối IoT.
Độ chính xác:
- Class 0.2 – 0.5 cho đo lường chính xác.
- Class 5P, 10P cho mục đích bảo vệ.
Kiểu lắp đặt:
- Lõi kín cho độ chính xác cao.
- Lõi mở (open core) để dễ lắp khi hệ thống đang chạy.
Nguồn cấp: đảm bảo nguồn DC phù hợp (9–28V hoặc 12–28V).

Báo giá cảm biến dòng điện 2025

Giá thành phụ thuộc vào:

Dải dòng đo (từ vài ampe đến hàng trăm ampe).
Độ chính xác và công nghệ (CT truyền thống hay Hall Effect).
Kiểu đầu ra (analog hay truyền thông số).
Thương hiệu và xuất xứ.

💡 Lời khuyên: nên chọn cảm biến từ các thương hiệu uy tín, có chứng nhận quốc tế (CE, UL) và bảo hành rõ ràng để đảm bảo độ bền và an toàn.

Câu hỏi thường gặp về cảm biến dòng điện

Cảm biến dòng điện và biến dòng có giống nhau không?

Không. Biến dòng (CT) thường chỉ đo AC và hạ dòng lớn thành dòng nhỏ an toàn. Cảm biến dòng điện hiện đại (như Hall Effect) có thể đo cả AC và DC, xuất tín hiệu số hoặc analog trực tiếp cho hệ thống điều khiển.

Tại sao nên chọn cảm biến Hall Effect thay vì CT truyền thống?

Hall Effect đo được cả AC/DC, không cần kết nối trực tiếp vào mạch, hỗ trợ nhiều chuẩn tín hiệu và dễ tích hợp vào hệ thống tự động.

Khi nào cần cảm biến dòng điện dạng lõi mở?

Lõi mở (open core) phù hợp khi cần lắp đặt nhanh trên dây dẫn đang hoạt động, không cần cắt điện hay tháo dây.

Cảm biến dòng điện ngày nay không chỉ dừng ở biến dòng truyền thống mà đã phát triển đa dạng với công nghệ Hall Effect, hỗ trợ AC/DC, xuất tín hiệu công nghiệp và kết nối thông minh.
Việc lựa chọn cảm biến phù hợp giúp đảm bảo an toàn, tối ưu giám sát năng lượng và nâng cao hiệu quả vận hành.

Nếu bạn đang triển khai hệ thống điện công nghiệp hoặc năng lượng tái tạo, hãy xem xét các dòng cảm biến dòng điện chất lượng cao như Seneca T201 Series để có độ chính xác và độ tin cậy lâu dài.

“Nếu bạn đang tìm biến dòng hoặc cảm biến dòng điện cho dự án điện công nghiệp, hãy liên hệ đội ngũ kỹ thuật để được tư vấn và nhận báo giá.”

Xem thêm: biến dòng – nguyên lý – phân loại & ứng dụng.

📞 Hotline/zalo: 0978.79.55.66
🌐 Website: www.huphaco.vn
📧 Email: info@huphaco.vn

Chúc anh em chọn được cảm biến đo điểm và đo liên tục theo đúng nhu cầu của mình.

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0978795566

Kiến Thức Tự Động Hóa

Biến Dòng (Current Transformer) – Nguyên Lý, Phân Loại, Ứng Dụng & Báo Giá

Đã đăng trên 29/09/202501/10/2025 bởi Nguyễn Minh Hòa

Biến dòng là gì? các loại biến dòng phổ biến

29
Th9

Biến dòng (Current Transformer – CT) là thiết bị quan trọng trong hệ thống điện giúp hạ dòng điện cao xuống mức an toàn để đo lường và bảo vệ. Bài viết này sẽ giải thích chi tiết nguyên lý, phân loại, tiêu chí chọn lựa và tham khảo báo giá cập nhật năm 2025.

Biến dòng là gì?

Biến dòng là thiết bị điện dùng để biến đổi dòng điện cao ở mạch chính thành dòng nhỏ an toàn ở mạch đo (thường 1A hoặc 5A).
Nhờ biến dòng, kỹ sư và thợ điện có thể giám sát, điều khiển và bảo vệ hệ thống điện mà không phải kết nối trực tiếp vào mạch cao áp.

Xem thêm: biến dòng là gì và nguyên lý hoạt động chi tiết.

Vai trò của biến dòng trong hệ thống điện

An toàn: Cách ly mạch đo với mạch cao áp, giảm nguy cơ chạm điện.
Đo lường chính xác: Hỗ trợ thiết bị đo, SCADA, PLC hoạt động ổn định.
Bảo vệ thiết bị: Giảm hư hỏng do quá dòng và sự cố điện.
Tiết kiệm chi phí: Kéo dài tuổi thọ đồng hồ, cảm biến và rơ-le.

Nguyên lý hoạt động của biến dòng

Biến dòng hoạt động dựa trên hiện tượng cảm ứng điện từ:

Cuộn sơ cấp: chịu dòng điện lớn, thường chỉ vài vòng dây hoặc chính dây dẫn tải đi xuyên qua lõi từ.
Lõi từ: dẫn từ trường tạo ra từ cuộn sơ cấp.
Cuộn thứ cấp: nhiều vòng dây, xuất ra dòng nhỏ tỉ lệ với dòng sơ cấp.

Công thức tỉ số biến dòng:

Trong đó:

S_sơ_cấp / I_thứ_cấp = N_thứ_cấp/ N_cơ_cấp

: Dòng điện mạch chính (Primary Current)
: Dòng điện đầu ra an toàn (Secondary Current)
, : Số vòng dây cuộn sơ cấp và thứ cấp.

Ý nghĩa: Dòng sơ cấp tỉ lệ nghịch với số vòng dây; CT giúp giảm dòng lớn xuống mức nhỏ an toàn để đo lường.

Các loại biến dòng phổ biến hiện nay

Biến dòng đo lường (Measuring CT)

Độ chính xác cao (Class 0.2 – 0.5 – 1).
Không chịu được quá tải lâu dài.
Ứng dụng: đưa tín hiệu về đồng hồ, PLC, SCADA.

Biến dòng bảo vệ (Protective CT)

Chịu dòng ngắn mạch lớn, không bị bão hòa nhanh.
Độ chính xác thấp hơn (Class 5P, 10P).
Ứng dụng: cấp tín hiệu cho rơ-le, máy cắt, hệ thống bảo vệ.

Biến dòng đa năng

Kết hợp đo lường và bảo vệ trong cùng một thiết bị.
Có nhiều cuộn thứ cấp.
Phù hợp hệ thống yêu cầu giám sát và bảo vệ đồng thời.

Biến dòng Hall Effect hiện đại – biến dòng analog

Đo được cả AC/DC TRMS.
Xuất tín hiệu công nghiệp (4–20 mA, 0–10 V) hoặc truyền thông số.
Ứng dụng: năng lượng tái tạo, nhà máy tự động, tủ điện thông minh.

So sánh các loại biến dòng

Tiêu chí	Biến dòng đo lường (Measuring CT)	Biến dòng bảo vệ (Protective CT)	Biến dòng đa năng (Multifunction CT)	Biến dòng Hall Effect
Mục đích chính	Đo lường chính xác dòng điện	Bảo vệ hệ thống, kích hoạt rơ-le khi sự cố	Kết hợp đo lường & bảo vệ	Đo AC & DC TRMS, xuất tín hiệu trực tiếp
Độ chính xác	Rất cao (Class 0.2, 0.5, 1)	Trung bình (Class 5P, 10P)	Trung bình – cao	Cao (0.5% – 1%)
Khả năng chịu quá tải	Thấp, không chịu quá tải lâu dài	Rất cao, chịu được dòng ngắn mạch lớn	Cao	Cao, đặc biệt với dòng DC
Dải dòng đo	Chủ yếu AC, thường vài chục → vài nghìn A	Chủ yếu AC, dòng lớn	AC, đôi khi DC (tùy model)	AC & DC, ± vài chục đến vài nghìn A
Tín hiệu đầu ra	1A hoặc 5A	1A hoặc 5A	1A/5A hoặc analog	Analog (4–20 mA, 0–10 V) hoặc ModBUS/RS485
Ứng dụng chính	Đưa tín hiệu về đồng hồ, PLC, SCADA	Rơ-le bảo vệ, máy cắt	Hệ thống vừa đo vừa bảo vệ	Giám sát năng lượng tái tạo, tủ điện thông minh
Giá thành	Thấp – trung bình	Trung bình	Trung bình – cao	Cao hơn (do công nghệ hiện đại)
Lắp đặt	Cần luồn dây qua lõi kín	Cần luồn dây qua lõi kín	Có cả lõi kín & mở	Có cả lõi kín & mở, dễ lắp khi hệ thống đang chạy

Ưu điểm khi sử dụng biến dòng

Đảm bảo an toàn: cách ly mạch đo với mạch cao áp.
Đo lường chuẩn xác: giảm sai số trong giám sát và điều khiển.
Bảo vệ thiết bị điện: tránh hỏng đồng hồ, rơ-le khi xảy ra quá tải.
Ứng dụng linh hoạt: từ công nghiệp nặng, điện lực, năng lượng mặt trời tới dân dụng.

Ứng dụng thực tế của biến dòng

Nhà máy công nghiệp: giám sát và điều khiển động cơ, bơm, hệ thống HVAC.
Năng lượng tái tạo: theo dõi dòng điện từ pin mặt trời, trạm gió.
Trạm biến áp & tủ điện: đo dòng, bảo vệ thiết bị trung và cao áp.
Hệ thống chiếu sáng & tòa nhà thông minh: giám sát tiêu thụ điện năng.
Cơ sở sản xuất: bảo vệ máy móc và tối ưu hóa hiệu suất vận hành.

Cách chọn biến dòng phù hợp (2025)

Xác định dải dòng điện

Chọn CT có dòng định mức gần với tải thực tế (ví dụ: 50A, 100A, 300A, 600A).

Lựa chọn ngõ ra tín hiệu

Ngõ ra 0-5A: cho các hệ thống không cần chính xác, hệ thống cũ
4–20 mA, 0–10 V: phù hợp PLC/SCADA phổ thông.
Truyền thông số (ModBUS, RS485): cần giám sát từ xa hoặc tự động hóa.

Chọn độ chính xác

Class 0.2 – 0.5: cho đo lường chính xác.
Class 5P, 10P: cho mục đích bảo vệ.

Lõi kín hay lõi mở

Lõi kín: chính xác cao nhưng cần luồn dây khi lắp đặt.
Lõi mở: dễ thi công, không cần ngắt điện.

Kiểm tra nguồn cấp

Đảm bảo nguồn DC sẵn có (thường 9–28V hoặc 12–28V) tương thích với biến dòng.

Báo giá biến dòng năm 2025

Giá biến dòng phụ thuộc vào:

Dải dòng đo (50A – 600A hoặc cao hơn).
Độ chính xác và tiêu chuẩn Class.
Loại tín hiệu đầu ra.
Thương hiệu & xuất xứ.

💡 Lời khuyên: Nên tham khảo giá từ nhiều nhà cung cấp, ưu tiên thiết bị có chứng nhận CE, UL, hoặc tiêu chuẩn quốc tế phù hợp ngành nghề.

Câu hỏi thường gặp

Biến dòng khác gì với cảm biến dòng điện?

Biến dòng truyền thống dựa vào cảm ứng điện từ và thường chỉ đo dòng AC. Cảm biến dòng hiện đại có thể đo cả AC/DC, xuất tín hiệu số hoặc analog trực tiếp cho PLC.

Tại sao phải chọn đúng Class biến dòng?

Class ảnh hưởng độ chính xác: nếu chỉ dùng bảo vệ quá dòng, có thể chọn Class 5P hoặc 10P; nếu cần đo chính xác để tính toán điện năng, nên chọn Class 0.2 hoặc 0.5.

Khi nào nên chọn lõi mở?

Lõi mở phù hợp khi cần lắp nhanh trên hệ thống đang hoạt động, tránh phải ngắt điện.

⚡ Nếu bạn đang tìm hiểu và muốn chọn loại biến dòng phù hợp cho hệ thống điện hoặc dự án công nghiệp, hãy liên hệ đội ngũ kỹ thuật để được tư vấn giải pháp tối ưu, đảm bảo an toàn và chính xác.

📞 Hotline: 0937.27.55.66
🌐 Website: www.huphaco.vn
📧 Email: info@huphaco.vn

Chúc anh em chọn biến dòng đúng nhu cầu của mình.

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Giải Pháp

So Sánh Cảm Biến Đo Mức Điểm Và Liên Tục – Khi Nào Nên Dùng?

Đã đăng trên 22/09/202522/09/2025 bởi Nguyễn Minh Hòa

22
Th9

Cảm biến đo mức là thiết bị quan trọng giúp giám sát và kiểm soát chính xác lượng chất lỏng, hạt rắn hay bột trong bồn chứa, silo hoặc bể chứa. Với khả năng đo lường liên tục hoặc theo điểm, cảm biến đo mức không chỉ giúp doanh nghiệp tối ưu quy trình sản xuất mà còn giảm thiểu rủi ro tràn, thiếu hụt và đảm bảo an toàn vận hành. Nếu bạn đang tìm hiểu về các loại cảm biến đo mức, nguyên lý hoạt động và cách lựa chọn phù hợp cho từng môi trường, hãy cùng khám phá chi tiết trong bài viết dưới đây.

Nội Dung Chính

Cảm biến đo mức là gì?

Cảm biến đo mức (Level Sensor) là thiết bị được dùng để đo và giám sát mức chất lỏng, rắn, bột hoặc hạt trong bồn, thùng, silo, bể chứa. Thiết bị này giúp người vận hành biết được mực chất còn bao nhiêu, tránh tràn bồn, thiếu nguyên liệu, hay vận hành sai quy trình.

Các loại cảm biến đo mức phổ biến

Cảm biến đo mức siêu âm: Không tiếp xúc, đo bằng sóng siêu âm, dùng cho nước sạch, hóa chất, nước thải.
Cảm biến đo mức radar: Chính xác cao, chịu nhiệt và áp suất, dùng cho công nghiệp nặng, hóa chất.
Cảm biến đo mức điện dung: Đo chất rắn, bột, hạt, nguyên liệu rời.
Cảm biến đo mức phao: Giá rẻ, nguyên lý cơ học, dùng cho nước, dầu.
Cảm biến đo mức áp suất: Dựa vào áp suất thủy tĩnh để tính chiều cao cột chất lỏng.
Cảm biến đo mức dạng rung: phát hiện mức chất rắn – chất lỏng

Ứng dụng thực tế

Nhà máy xử lý nước & nước thải: kiểm soát mực bể chứa.
Ngành hóa chất, dầu khí: đo mức axit, dung môi, dầu.
Ngành xi măng, thức ăn chăn nuôi: đo silo chứa bột, hạt.
Thực phẩm & đồ uống: đo mức bồn sữa, bia, nước giải khát.

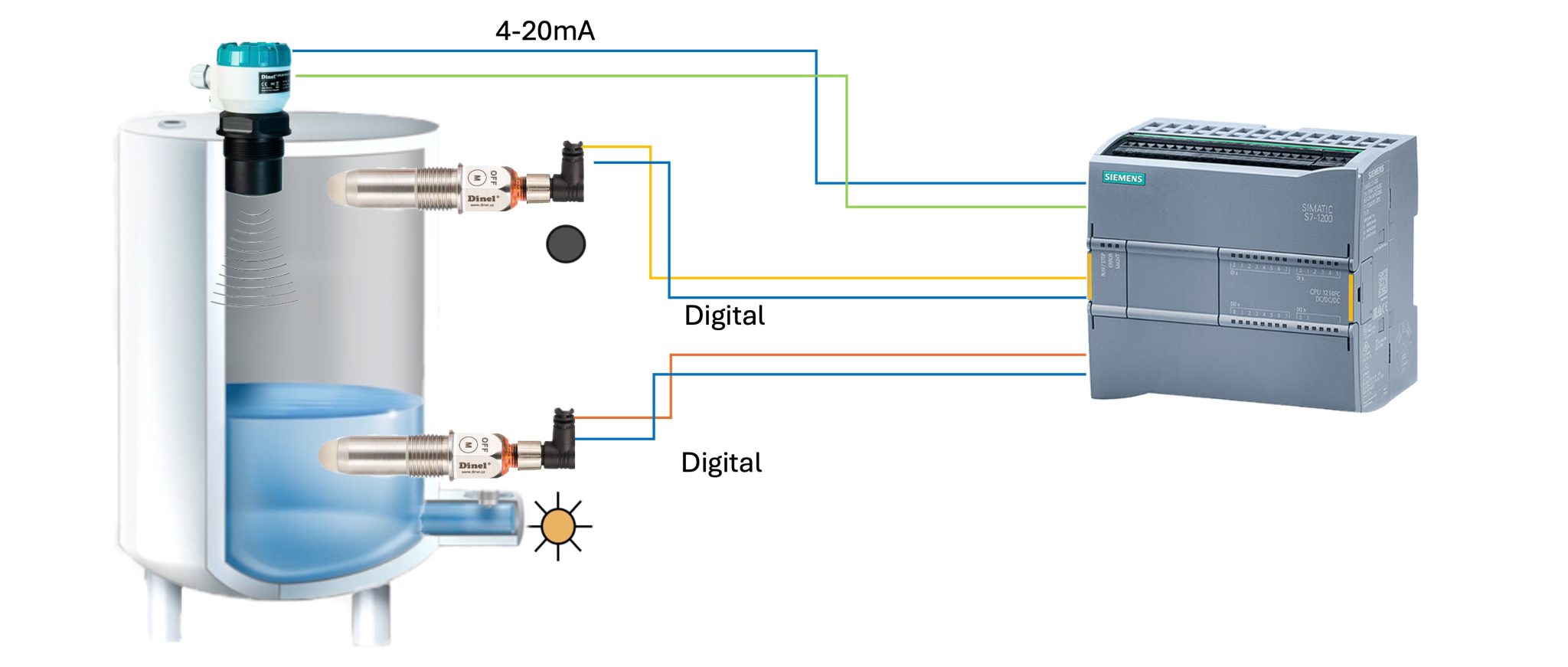

Phân biệt cảm biến đo mức điểm (Point Level) và cảm biến đo mức liên tục (Continuous Level):

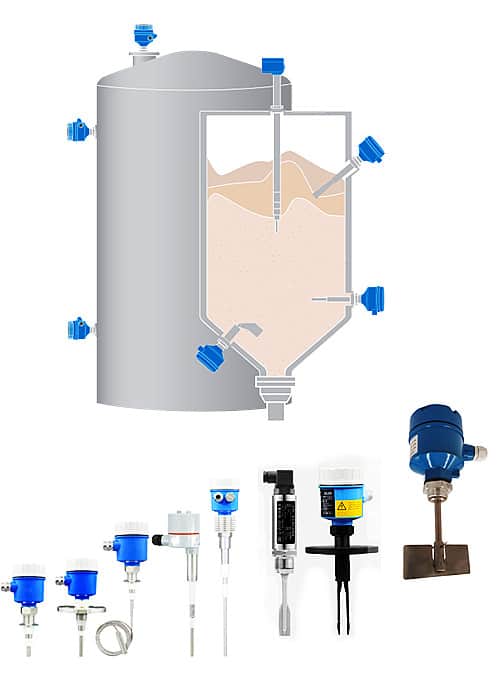

Đo mức điểm (Point Level Measurement)

Nguyên lý:
Chỉ xác định mức chất liệu tại một điểm cụ thể (ví dụ: đầy hay cạn, trên hay dưới).
Chức năng:
Hoạt động giống như công tắc báo hiệu – khi chất chạm tới điểm đặt thì báo tín hiệu ON/OFF.
Ứng dụng:
- Báo đầy bồn để dừng bơm.
- Báo cạn bồn để chạy bơm nạp thêm.
Ví dụ cảm biến:
- Cảm biến phao
- Cảm biến điện dung báo đầy/cạn
- Cảm biến rung (tuning fork)

👉 Đặc trưng: Không cho biết mức chất hiện tại bao nhiêu, chỉ báo tại một điểm (giống công tắc).

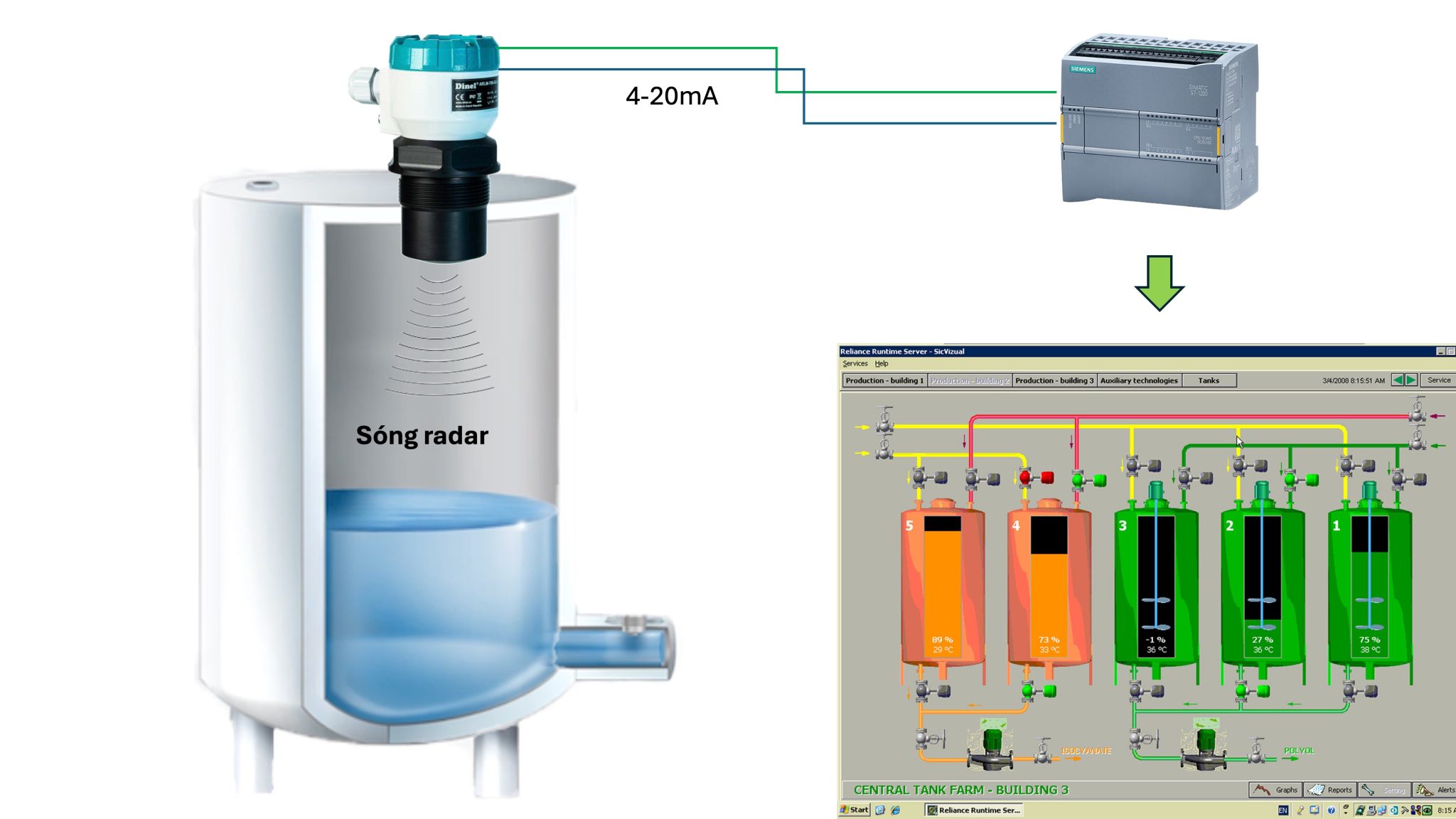

Đo mức liên tục (Continuous Level Measurement)

Nguyên lý:
Cung cấp giá trị mức chất theo dạng liên tục từ 0% đến 100% chiều cao bồn.
Chức năng:
Cho ra tín hiệu analog (4–20mA, 0–10V) hoặc tín hiệu số (Modbus, Profibus…) để hiển thị, giám sát, điều khiển tự động.
Ứng dụng:
- Giám sát mức nước trong bồn chứa.
- Quản lý tồn kho silo bột, hạt.
- Điều khiển quy trình sản xuất tự động.
Ví dụ cảm biến:
- Cảm biến siêu âm
- Cảm biến radar
- Cảm biến áp suất thủy tĩnh
- Cảm biến điện dung đo liên tục
- Cảm biến đo mức bằng áp suất màng

👉 Đặc trưng: Cho biết chính xác mực chất tại mọi thời điểm, không chỉ ở một điểm cố định.

So sánh cảm biến đo mức liên tục và đo mức điểm

Tiêu chí	Đo mức điểm (Point Level)	Đo mức liên tục (Continuous Level)
Tín hiệu	ON/OFF (nhị phân)	Analog (4–20mA), số
Chức năng	Báo đầy/cạn	Đo chính xác toàn bộ mức
Giá thành	Thường rẻ hơn	Cao hơn
Ứng dụng	Bảo vệ, cảnh báo	Giám sát, điều khiển tự động

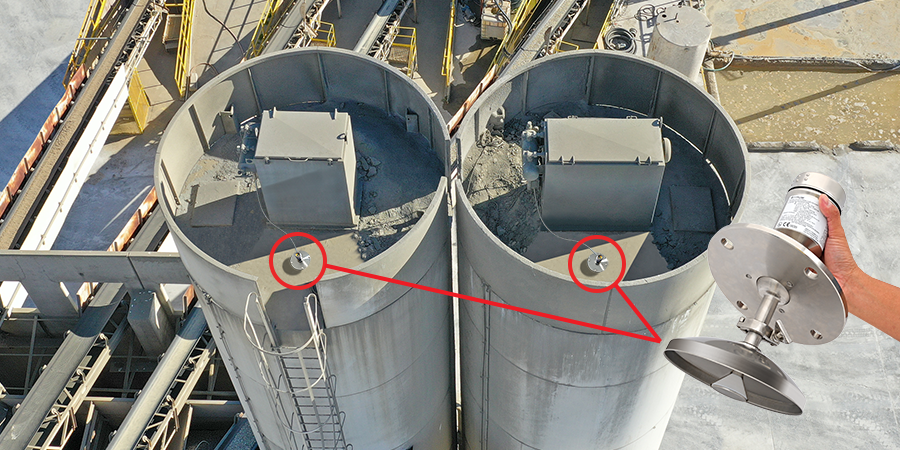

Cảm biến đo mức xi măng

Khi nào cần cảm biến đo mức điểm (Point Level)?

Mục đích: Dùng để cảnh báo khi vật liệu đến một điểm cài đặt (đầy hoặc cạn).
Ví dụ trong xi măng:
- Silo bột xi măng: gắn cảm biến rung (tuning fork) ở trên cùng → khi bột chạm vào thì báo FULL, dừng bơm nạp.
- Phễu cấp liệu clinker: gắn cảm biến điện dung ở dưới đáy → khi hết vật liệu thì báo LOW LEVEL, yêu cầu nạp thêm.
👉 Loại này chỉ hoạt động như công tắc ON/OFF, không quan tâm chính xác còn bao nhiêu.

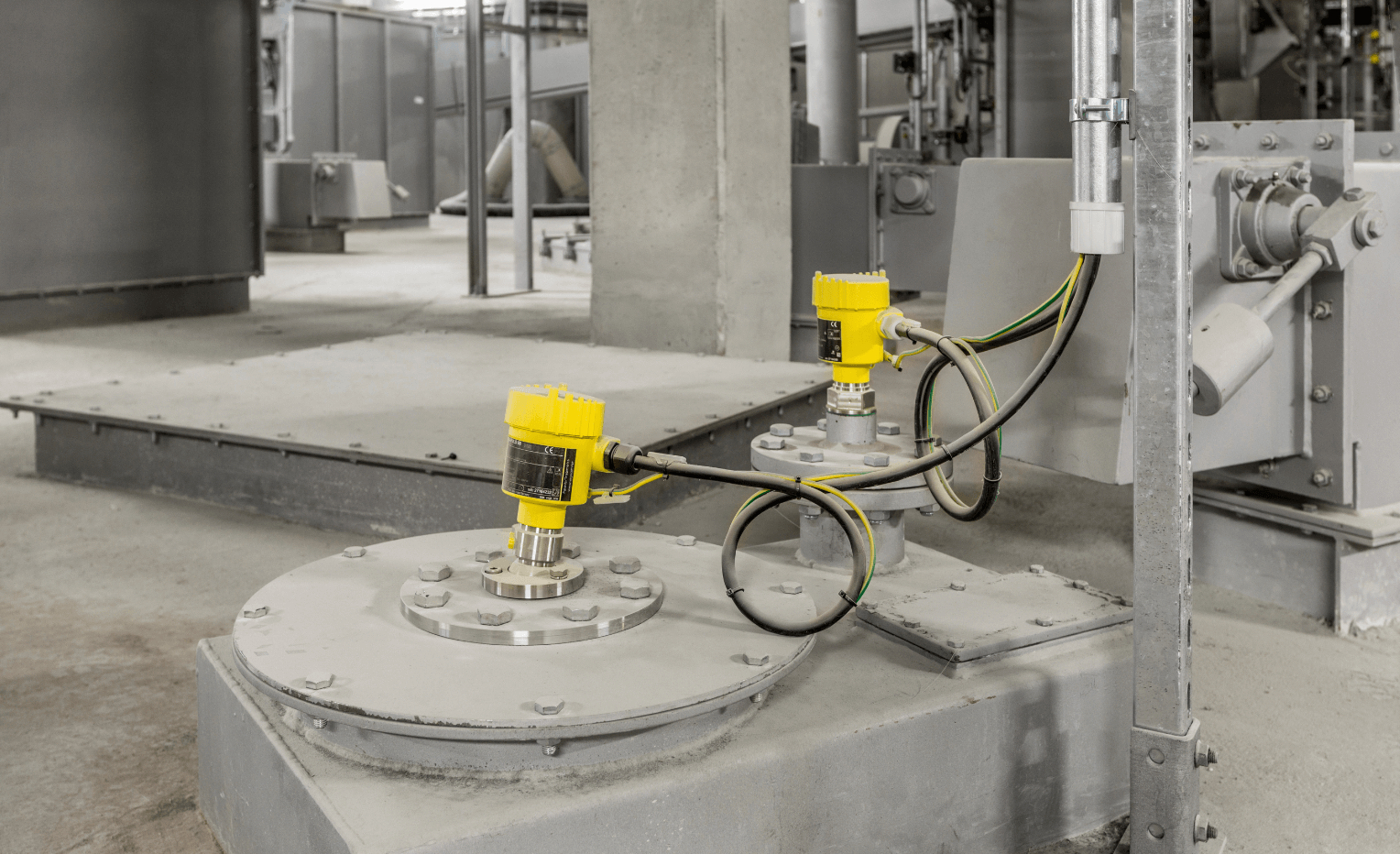

Khi nào cần cảm biến đo mức liên tục (Continuous Level)?

Mục đích: Dùng để giám sát và điều khiển chính xác lượng vật liệu trong bồn/silo.
Ví dụ trong xi măng:
- Silo chứa clinker lớn: lắp cảm biến radar đo liên tục để biết còn bao nhiêu tấn clinker → dữ liệu truyền về phòng điều khiển để quản lý tồn kho.
- Bồn chứa than nghiền (coal silo): dùng cảm biến siêu âm đo liên tục để theo dõi lượng than → đảm bảo cấp liệu ổn định cho lò nung.
👉 Loại này cần khi nhà máy muốn tự động hóa, tối ưu tồn kho, kiểm soát quy trình sản xuất.

So sánh cảm biến đo mức xi măng

Ứng dụng	Nên dùng mức điểm	Nên dùng mức liên tục
Báo đầy silo bột xi măng	✅	❌
Báo hết nguyên liệu trong phễu cấp clinker	✅	❌
Quản lý tồn kho clinker (tấn còn lại trong silo)	❌	✅
Giám sát liên tục mức than nghiền để cấp liệu	❌	✅

👉 Tóm lại:

Mức điểm → dùng cho bảo vệ, cảnh báo (đầy/cạn).
Mức liên tục → dùng cho giám sát chính xác, quản lý sản xuất & tồn kho.

Anh em có cần mình nói chi tiết từng loại cảm biến cho từng vị trí hay không. Nếu có hãy nói cho mình biết nhé.

Chúc anh em thành công!

💡 Nếu bạn đang cần cảm biến đo mức dạng rung, dạng xoay, axit, siêu âm, radar, thủy tĩnh, điện cực, điện dung cho các loại chất rắn – chất lỏng hãy liên hệ ngay với Hưng Phát để được tư vấn giải pháp tối ưu.

Xem thêm: các loại cảm biến đo mực nước nếu anh em đang quan tâm đến thiết bị này.

📞 Hotline: 0937.27.55.66
🌐 Website: www.huphaco.vn
📧 Email: info@huphaco.vn

Chúc anh em chọn được cảm biến đo điểm và đo liên tục theo đúng nhu cầu của mình.

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Hướng Dẫn

Biến Trở Là Gì? Ký Hiệu Biến Trở – Biến Trở Tiếng Anh Là Gì

Đã đăng trên 19/09/202519/09/2025 bởi Nguyễn Minh Hòa

19
Th9

Biến trở là gì – đây là linh kiện điện tử quan trọng thường gặp trong mạch điện, dùng để thay đổi giá trị điện trở theo nhu cầu. Nhờ khả năng điều chỉnh linh hoạt, biến trở được ứng dụng rộng rãi trong điều khiển âm lượng, độ sáng, tốc độ motor và nhiều thiết bị điện tử khác. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về biến trở là gì, biến trở 2 chân, biến trở 3 chân, ký hiệu cũng như ứng dụng thực tế.

Nội Dung Chính

Biến trở là gì?

Biến trở (tiếng Anh: Variable Resistor) là điện trở có thể thay đổi giá trị theo ý muốn. Khi điều chỉnh núm xoay hoặc cần gạt, giá trị điện trở thay đổi, từ đó kiểm soát dòng điện và điện áp trong mạch.

Trong thực tế, biến trở thường được gọi bằng ba tên khác nhau. Trong tiếng Việt thì gần như chỉ phân biệt bằng số chân, hình dáng và tổng trở.

🔹 Biến trở tiếng Anh là gì?

Variable Resistor: gọi chung là biến trở.
Potentiometer (POT): thường chỉ loại biến trở 3 chân, dùng để chia điện áp.
Rheostat: thường chỉ biến trở 2 chân, dùng để điều chỉnh dòng điện.

🔹 Ký hiệu biến trở

Ký hiệu theo chuẩn mạch điện:
- Một điện trở (hình chữ nhật hoặc hình răng cưa) có thêm mũi tên chéo → thể hiện khả năng thay đổi.
- Nếu là biến trở 3 chân: vẽ thêm chân giữa đi ra.
Trong sơ đồ, thường ký hiệu là VR (Variable Resistor) hoặc POT.

🔹 Cấu tạo:

Gồm một điện trở cố định (dạng dây quấn hoặc than chì).
Một cần gạt hoặc núm xoay (gọi là con chạy) tiếp xúc với điện trở để thay đổi chiều dài dòng điện đi qua.

🔹 Nguyên lý hoạt động:

Khi bạn xoay hoặc trượt con chạy, chiều dài dây dẫn mà dòng điện đi qua thay đổi → giá trị điện trở thay đổi.
Điện trở càng lớn thì dòng điện đi qua càng nhỏ và ngược lại (theo định luật Ohm: I=U/RI = U / RI=U/R).

Có nghĩa rằng: giá trị điện trở giữa A và C luôn cố định. Giá trị của A và C sẽ bằng tổng trở A và B và B và C.

🔹 Ứng dụng:

Điều chỉnh âm lượng loa (núm vặn volume).
Chỉnh độ sáng của đèn.
Dùng trong mạch đo lường, cảm biến.
Điều chỉnh tốc độ động cơ điện nhỏ.

👉 Nói ngắn gọn: Biến trở là điện trở có thể thay đổi giá trị, dùng để điều chỉnh dòng điện hoặc điện áp trong mạch.

Biến trở 3 chân hay có mấy chân

1. Biến trở 2 chân (Rheostat)

Thực chất là biến trở 3 chân nhưng chỉ dùng 1 chân cố định + 1 chân con chạy.
Nguyên lý: thay đổi giá trị điện trở nối tiếp → điều chỉnh dòng điện chạy qua mạch.
Ứng dụng: giảm dòng điện, điều chỉnh tốc độ motor, quạt điện trở công suất lớn.

👉 Đặc điểm: đơn giản, chủ yếu để điều chỉnh dòng điện.

2. Biến trở 3 chân

Có 3 chân gồm 2 chân ở hai đầu dải điện trở + 1 chân con chạy ở giữa.
Nguyên lý: khi xoay con chạy, điện áp tại chân giữa thay đổi từ giá trị gần bằng chân 1 → gần bằng chân 3.
Ứng dụng: chia điện áp, điều chỉnh âm lượng, độ sáng, tín hiệu điện tử.

👉 Đặc điểm: dùng như chiết áp (Voltage Divider).

3. Biến trở 4 chân là gì?

Thực chất là biến trở 3 chân (Potentiometer) nhưng có thêm 1 chân phụ.
Chân phụ này thường là:
- Chân nối mass (GND) để giảm nhiễu.
- Hoặc chân công tắc (switch) tích hợp ngay trong biến trở → khi vặn hết về một phía sẽ tắt/mở mạch điện (giống núm volume có công tắc on/off).

Nguyên lý: Khi xoay trục, con chạy di chuyển trên dải điện trở, làm thay đổi giá trị điện áp lấy ra ở chân 2 (giữa 1–3).

Chân thứ 4 tùy thiết kế mà có 2 loại nguyên lý:

Chân công tắc (Switch):

Khi xoay hết sang một phía (thường là trái), công tắc cơ học bên trong sẽ ngắt mạch.
Vừa có chức năng biến trở, vừa hoạt động như công tắc ON/OFF.

Chân nối mass (GND / Shield):

Dùng để nối xuống mass hoặc vỏ kim loại.
Tác dụng: giảm nhiễu, chống nhiễu xung quanh, ổn định tín hiệu.

Ứng dụng: điều chỉnh âm thanh, thiết bị dân dụng, tốc độ quạt hoặc chống nhiễu trong mạch khuếch đại.

👉Đặc điểm: Nếu có switch → chỉnh + bật/tắt mạch. Nếu có mass → giảm nhiễu, ổn định tín hiệu.

4.Biến trở 6 chân (Dual Potentiometer / Biến trở kép)

Thực chất là 2 biến trở 3 chân được ghép chung trong một thân.
Có 6 chân (mỗi bên 3 chân riêng biệt).
Khi xoay trục, cả 2 biến trở thay đổi đồng thời nhưng độc lập.
Ứng dụng: thường thấy trong mạch âm thanh stereo (loa 2 kênh trái – phải). Một núm vặn duy nhất có thể điều chỉnh đồng thời cả 2 kênh.

👉 Đặc điểm: dùng khi cần điều chỉnh đồng bộ 2 tín hiệu cùng lúc (ví dụ âm lượng kênh trái và phải).

🔑 Tóm gọn:

2 chân = Rheostat → chỉnh dòng.
3 chân = Potentiometer → chia áp.
4 chân = Potentiometer có thêm chân phụ (mass hoặc công tắc).
6 chân = Dual Potentiometer → 2 biến trở 3 chân trong cùng 1 trục.

Anh em có cần biết thêm về biến trở dùng để làm gì hay biến trở 10k là gì không? Nếu cần thêm thông tin cứ nhắn mình nhé.

Chúc anh em thành công!

Giải Pháp

Cảm Biến Áp Suất Hơi Nóng – Giải Pháp An Toàn Cho Lò Hơi

Đã đăng trên 11/09/202511/09/2025 bởi Nguyễn Minh Hòa

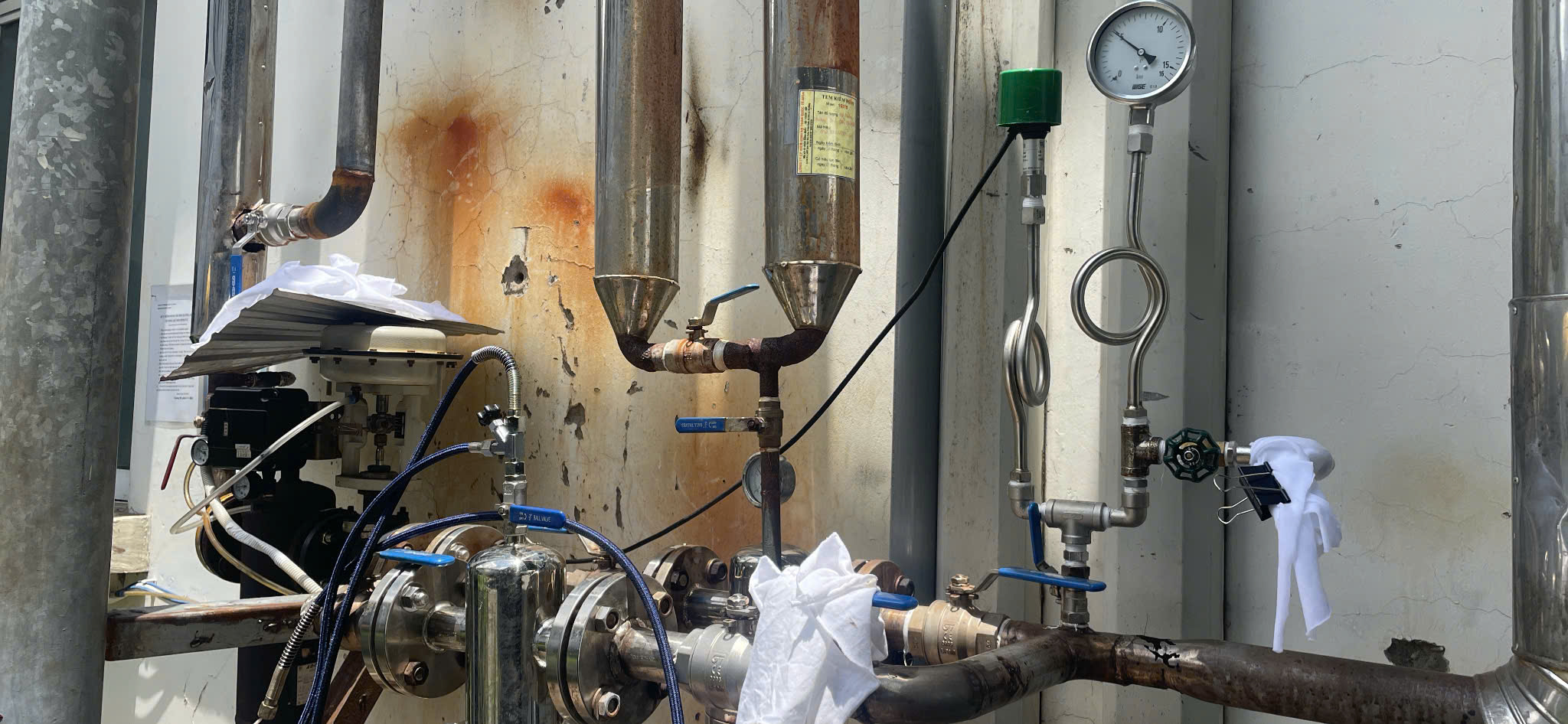

Cảm biến áp suất hơi trong hệ thống điều áp suất hơi nóng

11
Th9

Cảm biến áp suất hơi nóng không thể thiếu trong các hệ thống lò hơi và đường ống dẫn hơi, việc kiểm soát áp suất luôn là yếu tố sống còn để đảm bảo an toàn – ổn định – hiệu quả sản xuất. Tuy nhiên, hơi nóng thường đạt nhiệt độ tới 280°C, gây khó khăn cho việc đo lường trực tiếp. Vậy cảm biến áp suất hơi nóng cần đạt được chỉ tiêu gì để đáp ứng vừa đo chính xác vừa có khả năng chịu nhiệt độ cao để làm việc bền bỉ theo thời gian.

Nội Dung Chính

Áp suất hơi nóng phổ biến trong hệ thống lò hơi

Trong các hệ thống lò hơi công nghiệp, áp suất hơi nóng phổ biến thường nằm trong các dải đo 0–10 bar, 0–16 bar và 0–25 bar. Đây là các mức áp suất hơi nóng thường gặp, phù hợp với nhiều loại nồi hơi từ nhỏ đến lớn, đáp ứng đa dạng nhu cầu sản xuất trong thực phẩm, dệt nhuộm, dược phẩm hay nhà máy nhiệt điện.

Dải áp suất 0–10 bar

Thích hợp cho các hệ thống hơi có áp suất thấp và trung bình, thường gặp trong lò hơi cỡ nhỏ và dây chuyền sản xuất thực phẩm. Cảm biến áp suất cần có thông số:

Áp suất làm việc: 0-10 bar
Tín hiệu ngõ ra: 4-20mA – 2 dây

Dải áp suất 0–16 bar

Được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, phù hợp cho hầu hết các loại nồi hơi công nghiệp vừa và lớn. Khi đó cảm biến áp suất cần:

Áp suất làm việc: 0-16 bar
Tín hiệu ngõ ra: 4-20mA – 2 dây

Dải áp suất 0–25 bar

Áp dụng cho các hệ thống yêu cầu áp suất cao hơn, như lò hơi công suất lớn hoặc nhà máy nhiệt điện. Khi đó cảm biến áp suất sẽ có thông số:

Áp suất làm việc: 0-25 bar
Tín hiệu ngõ ra: 4-20mA – 2 dây

Vì sao cần ống siphon khi dùng cảm biến áp suất hơi nóng?

Trong môi trường hơi bão hòa, nhiệt độ có thể lên đến 280°C – vượt quá giới hạn của cảm biến áp suất thông thường. Ống siphon hoạt động như một bộ phận trung gian giữa hơi nóng và cảm biến áp suất. Cơ chế chính là:

Hình dạng chữ U hoặc cuộn xoắn của siphon làm cho hơi nóng đi vào bị chậm lại, tạo điều kiện cho nhiệt truyền ra thành ống.
Bên trong siphon luôn tồn tại một lớp nước ngưng tụ (condensate). Lớp nước này đóng vai trò như “lá chắn” hấp thụ và giảm bớt nhiệt độ trước khi hơi tác động đến cảm biến.
Nhờ cơ chế trao đổi nhiệt này, nhiệt độ hơi bão hòa từ khoảng 280°C có thể được hạ xuống còn dưới 80°C, phù hợp với ngưỡng chịu nhiệt của cảm biến áp suất thông thường.

Cơ chế làm mát từ 280°C xuống <80°C

Hơi nóng từ nồi hơi (~280°C) đi ra.
Khi đi qua ống siphon, một phần nhiệt được truyền ra ngoài thành ống và được hấp thụ bởi nước ngưng tụ bên trong → giảm nhiệt độ.
Hơi sau khi qua siphon chỉ còn dưới 80°C, phù hợp với khả năng chịu nhiệt của cảm biến áp suất.

Bảo vệ cảm biến, tăng tuổi thọ thiết bị

Cảm biến áp suất thông thường có khả năng chịu nhiệt từ 80oC trở xuống. Khi cảm biến áp suất hơi được lắp đặt kết hợp với ông siphon thì nhiệt độ hơi nóng đã bị nước ngưng tụ giảm xuống thấp hơn ngưỡng làm việc của cảm biến áp suất.

Khi đó cảm biến áp suất hơi hoạt động giống như một cảm biến áp suất nước. Ống siphon

Ưu điểm của giải pháp cảm biến áp suất kết hợp ống siphon

Giải pháp đơn giản, tiết kiệm chi phí.
Đo áp suất chính xác và ổn định.
Phù hợp với nhiều dải áp suất phổ biến.
Kéo dài tuổi thọ và độ bền cho cảm biến.

Ứng dụng trong lò hơi và hệ thống hơi công nghiệp

Cảm biến áp suất kết hợp ống siphon được ứng dụng rộng rãi trong:

Giám sát áp suất trong hệ thống lò hơi
Theo dõi áp lực trên đường ống hơi nóng
Điều khiển áp suất hơi kết hợp với van điều khiển
Điều khiển áp suất trong hệ thống gia nhiệt

Các loại cảm biến áp suất hơi

🔹Cảm biến áp suất hơi tiêu chuẩn giá rẻ – SR1 Series

Đặc điểm: Thiết kế nhỏ gọn, chi phí thấp, đáp ứng các dải áp suất phổ biến như 0–10 bar, 0–16 bar, 0–25 bar.
Ưu điểm: Dễ lắp đặt, phù hợp cho hệ thống lò hơi vừa và nhỏ, nơi không yêu cầu độ chính xác quá cao.
Kết hợp siphon: Khi gắn thêm ống siphon, SR1 Series có thể làm việc ổn định trong môi trường hơi nóng, hạn chế tình trạng hỏng cảm biến do quá nhiệt.

Xem thêm: cảm biến áp suất 0-10 bar SR1E005A00

🔹Cảm biến áp suất hơi có hiển thị LED – DST400

Cảm biến áp suất hơi DST400 - hiển thị áp suất tại chỗ — Cảm biến áp suất hơi DST400 – hiển thị áp suất tại chỗ

Đặc điểm: Tích hợp màn hình LED ngay trên thân cảm biến, cho phép người vận hành theo dõi áp suất trực tiếp tại chỗ.
Ưu điểm: Hiển thị rõ ràng, thao tác nhanh, không cần thiết bị đo phụ trợ. Độ bền cao, phù hợp cho các nhà máy cần giám sát tức thời.
Kết hợp siphon: Với ống siphon, DST400 vừa hiển thị giá trị tức thì, vừa đảm bảo đo chính xác trong môi trường hơi nóng trên 200°C.

Xem thêm: cảm biến áp suất hơi DST400

🔹Cảm biến áp suất hơi chính xác cao – FKP

Đặc điểm: Dòng cảm biến cao cấp, độ sai số rất thấp, thích hợp cho hệ thống hơi công nghiệp đòi hỏi tính ổn định và an toàn cao.
Ưu điểm: Độ chính xác ±0.1%FS, tuổi thọ dài, hoạt động bền bỉ trong môi trường khắc nghiệt.
Kết hợp siphon: Khi dùng kèm siphon, FKP không chỉ tránh quá nhiệt mà còn giữ được độ chính xác cao nhất, phù hợp cho lò hơi lớn, hệ thống nhiệt điện hoặc dây chuyền sản xuất yêu cầu nghiêm ngặt.

Xem thêm: cảm biến áp suất màng FKP

Trang bị cảm biến áp suất hơi nóng ngay hôm nay

Giải pháp an toàn

Cảm biến áp suất hơi đảm bảo áp suất hơi nóng không vượt quá ngưỡng áp suất cài đặt thông qua bộ điều khiển áp suất hoặc điều khiển PID.

Tiết kiệm chi phí

Một giải pháp được nhiều người nghĩ đến đó chính là dùng cảm biến áp suất hơi chịu nhiệt độ cao trực tiếp. Khi đó cảm biến không cần lắp thêm ống siphon nhưng vẫn có khả năng chịu được nhiệt độ lên tới 200oC.

Tuy nhiên, khi áp suất hơi lên tới 280oC thì việc sử dụng ống siphon là giải pháp an toàn, hiệu quả và tiết kiệm chi phí nhất. Khi đó, anh em có thể giảm được chi phí khá lớn khi đo áp suất hơi.

Liên hệ tư vấn và báo giá

Liên hệ ngay với chúng tôi để được tư vấn chi tiết và chọn giải pháp cảm biến áp suất phù hợp cho hệ thống của bạn. Nếu có thắc mắc gì anh em cứ nhắn mình để giải đáp thắc mắc nhé.

Chúc anh em thành công!

Kỹ sư Cơ điện Tử

Nguyễn Minh Hòa

Mobi: 0937.27.55.66

Hướng Dẫn

HS Code cảm biến áp suất | Mới nhất từ 2022 tới nay

Đã đăng trên 08/09/202509/09/2025 bởi Nguyễn Minh Hòa

08
Th9

HS code cảm biến áp suất – đồng hồ áp suất và cách khai sao cho đúng — mình tách riêng Việt Nam và EU (Pháp/Đức/Ý dùng chung mã EU). Bài viết này dành cho anh em lần đầu tiên nhập khẩu cảm biến áp suất từ nước ngoài vào Việt Nam mà chưa biết mã HS code là bao nhiêu.

Anh em nào chưa biết cảm biến áp suất là gì thì xem ở đây nha: cảm biến áp suất là gì?

Nội Dung Chính

HS Code cho cảm biến áp suất

Theo Biểu thuế xuất nhập khẩu Việt Nam (HS 2022 – 2024) HS code cảm biến áp suất được áp vào chương 9026:

9026 = Instruments and apparatus for measuring or checking the flow, level, pressure or other variables of liquids or gases

Dụng cụ và máy đo hoặc kiểm tra lưu lượng, mức, áp suất hoặc biến số khác của chất lỏng hoặc chất khí (ví dụ, dụng cụ đo lưu lượng, dụng cụ đo mức, áp kế, nhiệt kế), trừ các dụng cụ và thiết bị thuộc nhóm 90.14, 90.15, 90.28 hoặc 90.32.

Trong đó:

9026.20 = Instruments and apparatus for measuring or checking pressure (Dụng cụ, thiết bị đo/kiểm tra áp suất).
9026.20.10 = máy đo áp suất sử dụng cho xe có động cơ
9026.20.90 = Loại khác (Other).

👉 Như vậy:

Nếu cảm biến áp suất của bạn không phải là đồng hồ đo áp suất kim cơ khí (manometer), mà là sensor / transmitter điện tử thì HS Code là 9026.20.90.
Còn nếu là đồng hồ áp suất không sử dụng điện sẽ là 9026.2010

Trước năm 2022 thì chương 9026 được chia thành nhiều mục như sau:

90261010 – Dụng cụ đo mức sử dụng cho xe có động cơ, hoạt động bằng điện
90261020 – Dụng cụ đo mức sử dụng cho xe có động cơ, không hoạt động bằng điện
90261030 – Loại khác, hoạt động bằng điện
90261040 – Loại khác, không hoạt động bằng điện
90262010 – Máy đo áp suất sử dụng cho xe có động cơ, hoạt động bằng điện
90262020 – Máy đo áp suất sử dụng cho xe có động cơ, không hoạt động bằng điện
90262030 – Loại khác, hoạt động bằng điện
90262040 – Loại khác, không hoạt động bằng điện
90268010 – Hoạt động bằng điện
90268020 – Không hoạt động bằng điện
90269010 – Sử dụng cho các dụng cụ và thiết bị hoạt động bằng điện
90269020 – Sử dụng cho các dụng cụ và thiết bị không hoạt động bằng điện

HS code cảm biến áp suất tại Pháp – Đức – Ý (toàn bộ EU dùng CN/TARIC như nhau)

Phân nhóm 9026.20 (đo/kiểm tra áp suất) của EU:

20.20 – Electronic → cảm biến/transducer/transmitter điện tử.
20.40 – Spiral or metal diaphragm type pressure gauges → đồng hồ cơ kiểu Bourdon/màng kim loại
20.80 – Other, non-electronic → các loại đo áp suất không điện khác.
Phụ tùng: 90.00 (Parts and accessories)

Vì Pháp, Đức, Ý đều là thành viên EU, mã số và mô tả áp dụng giống nhau theo CN/TARIC. Như vậy, HS code của cảm biến áp suất khi nhập vào Việt Nam từ các nước khác sẽ là 9026.20.20.

Anh em cần thêm thông tin gì thì cứ nhắn mình nhé. Nếu trong khả năng hiểu biết mình sẽ chia sẻ cho anh em.

Chúc anh em thành công!

Hướng Dẫn

Cách gỡ keo 502 – keo con Voi dính vào tay

Đã đăng trên 04/09/202504/09/2025 bởi Nguyễn Minh Hòa

04
Th9

Khi dán các vật dụng bằng keo con voi 502 mà lỡ bị keo dính chặt vào tay thì anh em cần biết cách xử lý để không làm tróc lớp da tay, có thể làm chảy máu. Cách gỡ keo 502 khá đơn giản mà ai cũng cần nên biết như sau:

Nội Dung Chính

Gỡ keo 502 bằng nước xà phòng nóng – đơn giản – hiệu quả nhất

Khi bị keo 502 dính vào tay thì điều đầu tiên bạn nên nghĩ tới pha một ít nước ấm và xà phòng. Sau đó cho tay ngâm trong 5-10 phút. Đừng lấy nước quá nóng vì có thể làm phỏng tay. Sau vài phút keo sẽ mềm ra và bong tróc ra khỏi tay mà không cần dùng nhiều lực.

Tại sao keo 502 lại dễ dàng bị nước nóng đánh gục?

Keo 502 (cyanoacrylate) mềm ra khi gặp nước nóng vì các lý do sau:

Phản ứng với nhiệt độ: Nước nóng làm tăng nhiệt độ, làm suy yếu liên kết polymer trong keo. Nhiệt độ cao phá vỡ cấu trúc phân tử của keo, khiến nó mất đi độ cứng và trở nên mềm hơn.
Tác dụng của nước: Mặc dù keo 502 khô nhanh khi tiếp xúc với độ ẩm (do phản ứng với nước trong không khí), nước nóng ở trạng thái lỏng có thể thâm nhập vào các liên kết keo đã khô. Nước nóng làm giãn nở và phá vỡ các liên kết hóa học, làm keo trở nên dễ bong hơn.
Kết hợp với xà phòng: Khi ngâm trong nước ấm nóng pha xà phòng, xà phòng làm giảm sức căng bề mặt và tăng khả năng thấm nước, giúp nước dễ dàng len lỏi vào lớp keo, làm mềm và hòa tan một phần keo.

Tóm lại, nước ấm nóng cung cấp năng lượng nhiệt để phá vỡ cấu trúc keo, kết hợp với khả năng thâm nhập của nước, làm keo 502 mất độ bám dính và trở nên mềm, dễ gỡ hơn.

Gỡ keo 502 bằng nước lạnh có hiệu quả?

Thực tế, nước lạnh không phải là phương pháp hiệu quả để gỡ keo 502 (cyanoacrylate) dính vào tay, và thường không được khuyến khích vì hiệu quả thấp. Tuy nhiên, nếu bạn nghe nói rằng nước lạnh có thể gỡ được keo 502, có thể đây là một trường hợp ngoại lệ.

Tại sao?

Tại sao nước lạnh không hiệu quả cho lắm?Keo 502 khô nhanh nhờ độ ẩm: Keo 502 phản ứng với độ ẩm trong không khí hoặc trên da để tạo thành liên kết polymer rắn chắc. Nước lạnh, dù là chất lỏng, không cung cấp đủ năng lượng (nhiệt) để phá vỡ các liên kết polymer đã hình thành. Thay vào đó, nước lạnh có thể làm keo cứng hơn do nhiệt độ thấp làm co các phân tử polymer.
Thiếu tác dụng làm mềm: Không giống nước nóng, nước lạnh không làm mềm keo hoặc làm suy yếu liên kết giữa keo và da. Điều này khiến việc gỡ keo bằng nước lạnh trở nên khó khăn, đặc biệt nếu keo đã khô hoàn toàn.
Không hỗ trợ thâm nhập: Nước lạnh không thấm sâu vào cấu trúc keo đã khô, nên không thể làm bong keo như các dung môi (acetone, dầu gió) hoặc nước nóng.

Trường hợp ngoại lệ (nếu có):Trong một số trường hợp, người ta có thể cảm thấy nước lạnh “gỡ được” keo 502, nhưng điều này thường liên quan đến các yếu tố khác:

Keo chưa khô hoàn toàn: Nếu keo 502 vừa dính vào tay và chưa khô cứng (trong vài giây đầu), ngâm tay trong nước lạnh có thể làm chậm phản ứng hóa học của keo với độ ẩm trên da. Điều này giúp dễ dàng lau keo đi trước khi nó cứng lại.
Nước lạnh làm cứng keo 502 và bẻ gãy các liên kết. Khi đó keo 502 giòn và gãy là một trong những nguyên nhân có thể gỡ kết dính giữa 2 ngón tay nhưng lớp keo vẫn còn bám vào tay.

Kết hợp với xà phòng hoặc ma sát: Nếu ngâm tay trong nước lạnh pha xà phòng và chờ đợi, xà phòng và lực ma sát có thể góp phần gỡ keo. Xà phòng làm giảm sức căng bề mặt, giúp nước len lỏi vào lớp keo, nhưng hiệu quả vẫn kém hơn so với nước nóng.

Cảm giác chủ quan: Một số người có thể nhầm lẫn cảm giác mát lạnh của nước giúp giảm khó chịu khi keo dính vào da với việc keo thực sự bong ra. Về cảm giác thì nước lạnh giúp giảm cảm giác khó chịu.

Cách gỡ keo 502 bằng dầu gió

Dầu gió có thể giúp gỡ keo 502 (cyanoacrylate) dính vào tay nhờ các đặc tính sau:

Thành phần dầu: Dầu gió thường chứa các loại dầu tự nhiên như dầu khuynh diệp, menthol, hoặc dầu long não. Những chất này có tính chất giống dung môi không phân cực, giúp làm mềm và phá vỡ cấu trúc polymer của keo 502, làm keo mất độ bám dính.
Khả năng thâm nhập: Dầu gió có độ nhớt thấp, dễ thấm vào các khe nhỏ giữa keo và da. Khi thoa và massage, dầu gió len lỏi vào lớp keo, làm suy yếu liên kết giữa keo và bề mặt da, giúp keo bong ra dễ dàng hơn.
Hiệu ứng làm mềm: Các thành phần trong dầu gió, đặc biệt là menthol, có thể tạo cảm giác mát và làm mềm lớp keo đã khô, khiến việc chà xát để gỡ keo trở nên hiệu quả hơn.
Hỗ trợ ma sát: Khi chà dầu gió lên vùng da dính keo, nó đóng vai trò như một chất bôi trơn, giảm ma sát giữa keo và da, giúp dễ dàng bóc keo mà không làm tổn thương da.

Cách thực hiện:Thoa một lượng nhỏ dầu gió lên vùng da dính keo.

Massage nhẹ nhàng trong vài phút để dầu thấm vào keo.
Dùng khăn mềm hoặc ngón tay chà nhẹ để gỡ keo.
Rửa sạch tay bằng xà phòng và nước ấm sau khi gỡ xong.

Lưu ý: Dầu gió có thể gây kích ứng da với một số người, nên thử một lượng nhỏ trước. Nếu da nhạy cảm hoặc có vết thương hở, hãy cẩn thận hoặc chọn phương pháp khác như acetone hoặc nước xà phòng ấm.

Riêng mình thì khá ghét mùi dầu gió nên mình chọn ngâm tay vào nước ấm hoặc nước lạnh vì nó không mùi và hiệu quả.

Tẩy keo 502 bằng xăng hoặc dầu

Xăng / dầu là một trong những môi chất có thể tẩy hầu hết các loại keo cũng như các chất kết dính khác. Anh em có biết chưa?

Khi bị keo dính trên các bề mặt kính, gỗ, các vật dụng khác tùy loại anh em nên cân nhắc dùng xăng – dầu để tẩy lớp keo này đi, kể cả keo 502 – con voi.

Tại sao Xăng – dầu có thể tẩy keo và cả keo 502?

Tính chất dung môi: Xăng và dầu là các dung môi không phân cực, có khả năng hòa tan hoặc làm mềm các liên kết polymer trong keo 502. Chúng thấm vào lớp keo, làm suy yếu liên kết giữa keo và bề mặt vật dụng.
Làm mềm keo: Khi thoa xăng hoặc dầu lên keo 502 đã khô, chúng có thể làm keo trở nên mềm hơn, dễ cạy hoặc chà bong ra.
Hỗ trợ ma sát: Xăng/dầu tạo ra một lớp màng trơn, giúp việc chà xát để gỡ keo dễ dàng hơn mà không làm hỏng bề mặt (nếu bề mặt chịu được dung môi).

Cách sử dụng xăng/dầu để tẩy keo 502:

Chuẩn bị:

Làm việc ở khu vực thông thoáng vì xăng/dầu có mùi mạnh và dễ bắt lửa.
Đeo găng tay để bảo vệ da và tránh tiếp xúc trực tiếp với xăng/dầu.
Chuẩn bị khăn mềm hoặc bông gòn.

Thoa xăng/dầu:

Nhỏ một ít xăng hoặc dầu lên vùng dính keo 502.
Chờ 1-2 phút để dung môi thấm vào keo.

Chà nhẹ:

Dùng khăn mềm, bàn chải mềm, hoặc ngón tay (có găng) chà nhẹ để gỡ keo.
Nếu keo chưa bong, lặp lại bước thoa và chờ thêm.

Làm sạch bề mặt:

Sau khi gỡ keo, rửa vật dụng bằng xà phòng và nước (nếu bề mặt chịu được nước) để loại bỏ cặn xăng/dầu.
Lau khô và kiểm tra xem bề mặt có bị hư hại không.

Hiệu quả trên các bề mặt:

Kim loại, thủy tinh, gốm: Xăng/dầu thường hiệu quả và an toàn vì các bề mặt này không bị ăn mòn hay hư hại bởi dung môi. Keo 502 trên kim loại/thủy tinh thường bong ra dễ dàng sau khi thoa xăng.
Nhựa: Cẩn thận, vì một số loại nhựa (như nhựa mềm hoặc nhựa ABS) có thể bị hòa tan, đổi màu hoặc hư hỏng khi tiếp xúc với xăng/dầu.
Gỗ: Xăng/dầu có thể thấm vào gỗ, làm đổi màu hoặc để lại mùi. Chỉ nên dùng trên gỗ đã sơn phủ hoặc bề mặt không thấm nước.
Vải: Xăng/dầu có thể gỡ keo trên vải, nhưng dễ để lại vết bẩn hoặc mùi khó giặt. Nên thử trên một góc nhỏ trước.

Anh em cần hỏi thêm gì không, nói mình biết nhé.

Giải Pháp

Z-4DI-2AI-2DO: Giải Pháp I/O Đa Năng

Đã đăng trên 29/07/202529/07/2025 bởi Nguyễn Minh Hòa

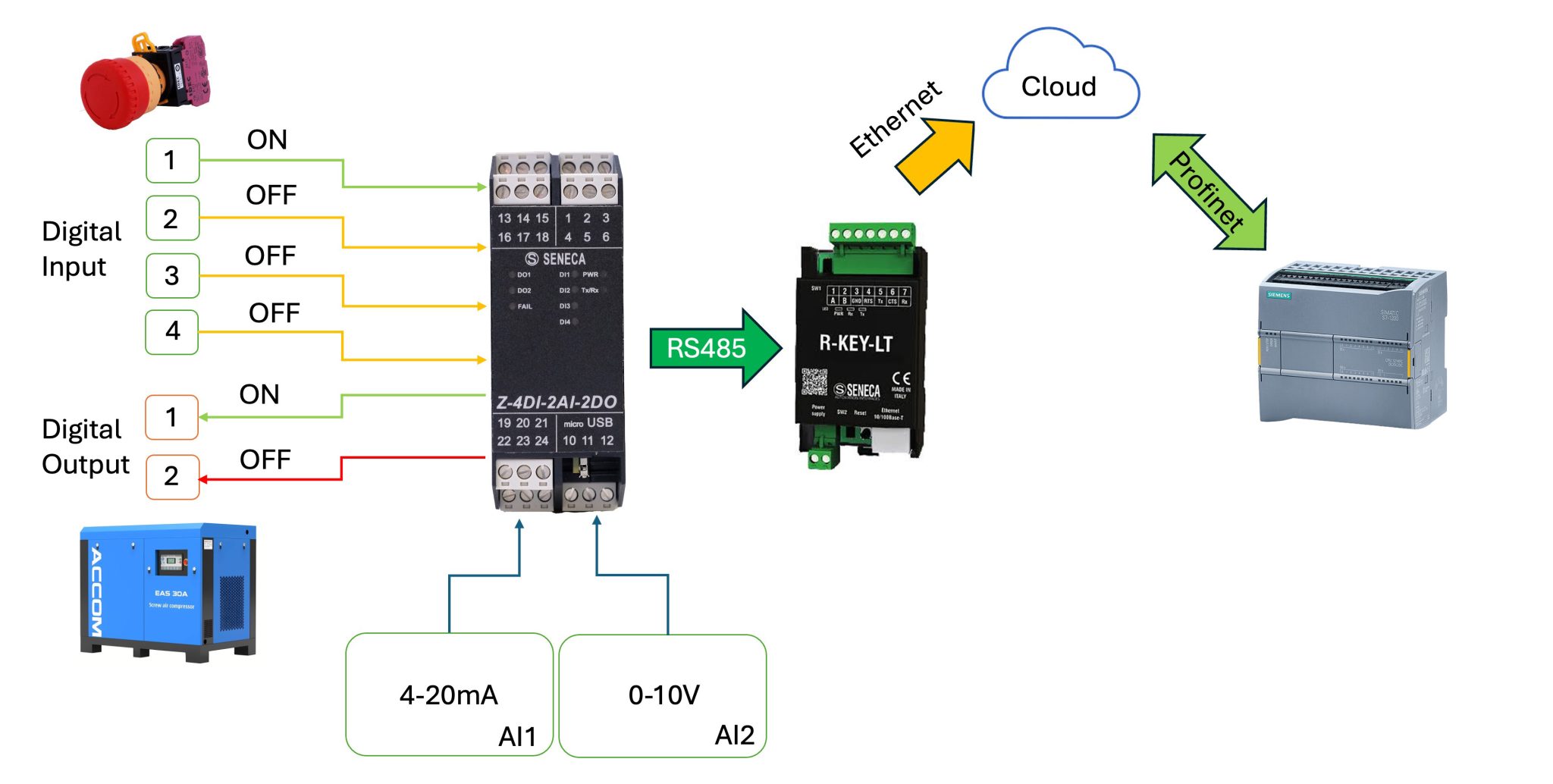

Đóng ngắt hệ thống từ xa dùng Z-4DI-2AI-2DO

29
Th7

Bộ chuyển đổi tín hiệu Z-4DI-2AI-2DO mang đến sự linh hoạt tuyệt vời cho các ứng dụng tự động hóa công nghiệp. Với thiết kế “all in one “ nhận 4 Digital input, 2 analog input và 2 Didigital output. Đây là một giải pháp cho modul tích hợp vừa có Analog inpit – Digital input, và Digital output.

Nội Dung Chính

Tại sao chọn Z-4DI-2AI-2DO?

✅ Tiết kiệm không gian: 8 kênh I/O trong một thiết bị nhỏ gọn
✅ Cấu hình đơn giản: phần mềm easy setup miễn phí của hãng
✅ Độ tin cậy cao: Cách ly 1,5kV, hoạt động ổn định từ -25°C đến +70°C
✅ Kết nối linh hoạt: ModBUS RTU qua RS485, hỗ trợ đến 32 nodes

Thông số kỹ thuật Module Z-4DI-2AI-2DO

THÔNG SỐ CHUNG

Nguồn cấp: 11-40 Vdc / 19-28 Vac
Công suất tiêu thụ: 1,5W @ 24Vdc (Max: 4W)
Cách ly: 1,5 kVac 3-way
Cấp bảo vệ: IP20
Nhiệt độ hoạt động: -25°C đến +70°C
Nhiệt độ bảo quản: -25°C đến +85°C
Độ ẩm: 30-90% không ngưng tụ
Kích thước: 35 x 102.5 x 111 mm
Trọng lượng: ~110g
Vỏ: PA6, màu đen

GIAO TIẾP

Interface: RS232/RS485
Tốc độ: Lên đến 115.200 bps
Giao thức: ModBUS RTU
Kết nối: Micro USB, RJ45 Ethernet cho phiên bản ZE-4DI-2AI-2DO

INPUT/OUTPUT

Digital Input (4 kênh):

Loại: PNP/NPN
Ngưỡng: OFF < 4V, ON > 8V (max 24Vdc)
Dòng đầu vào: 20mA
Tần số max: 5kHz
Tiêu thụ: 3mA @ 12Vdc, 10mA @ 24Vdc

Analog Input (2 kênh):

Loại: 0-20mA / 0-30V
Độ phân giải: Max 16 bit
Bảo vệ: 40V / 25mA

Digital Output (2 kênh):

Loại: Relay SPDT (NO/NC)
Dung lượng: 250Vac – 5A

TÍNH NĂNG KHÁC

LED báo trạng thái nguồn, I/O, truyền thông
Terminal tháo lắp 2.5mm²
Lắp đặt: DIN rail 35mm
Cấu hình: DIP switch, Web server, EASY SETUP
Chứng nhận: CE

Ứng dụng thực tế:

Điều khiển máy móc: Đọc sensor nhiệt độ, áp suất + điều khiển van, motor
Giám sát môi trường: Thu thập dữ liệu analog + digital input + báo động Digital output
Hệ thống HVAC: Tích hợp cảm biến + actuator trong một module

Cách sử dụng đơn giản

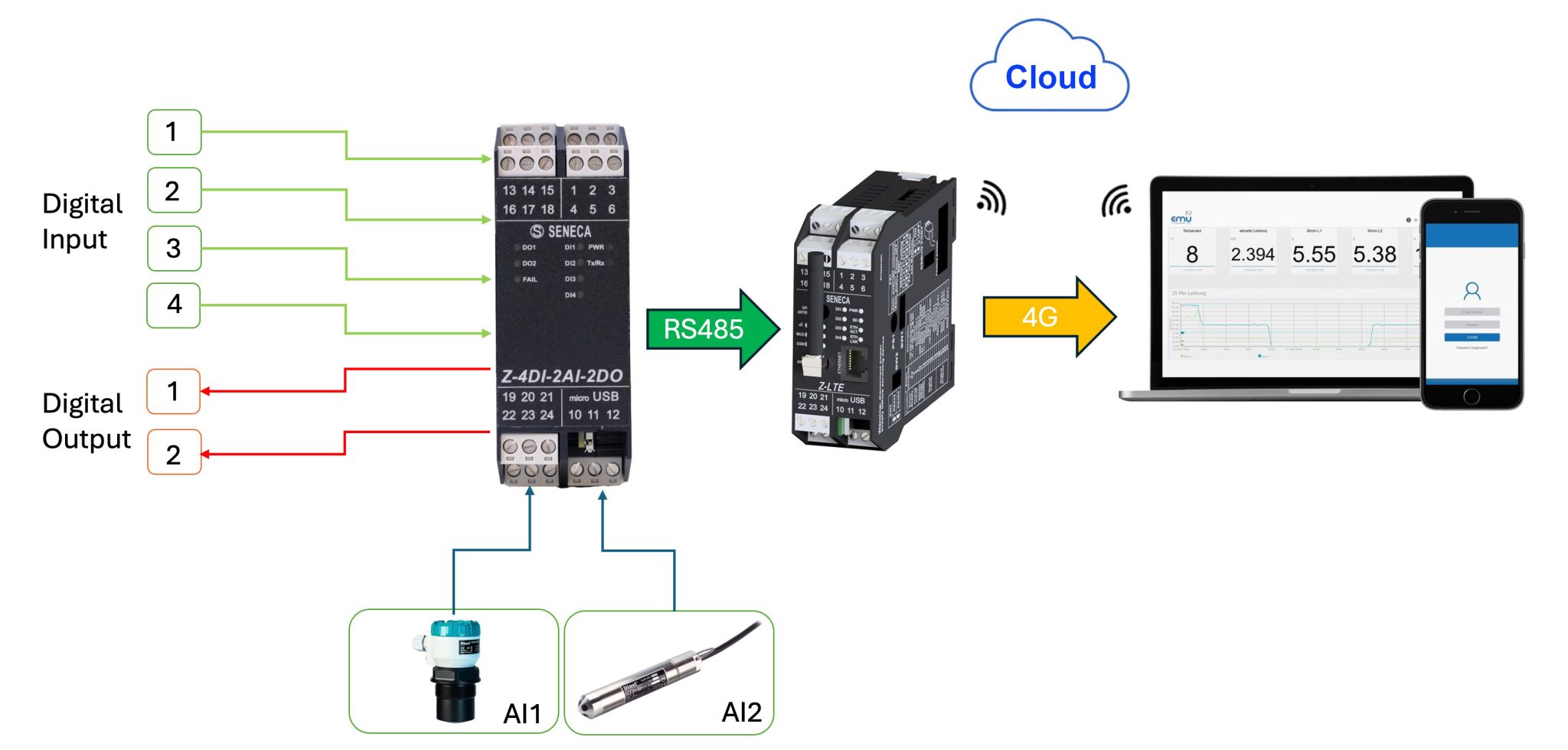

Z-4DI-2AI-2DO kết nối modbus RTU với PLC hoặc datalogger thông qua truyền thông modbus RTU. Anh em cũng có thể kết hợp với các gateway công nghiệp để truyền thông không dây hoặc qua Ethernet tới Cloud, server.

Z-4DI-2AI-2DO là lựa chọn thông minh cho remote I/O cho hệ thống phân tán!

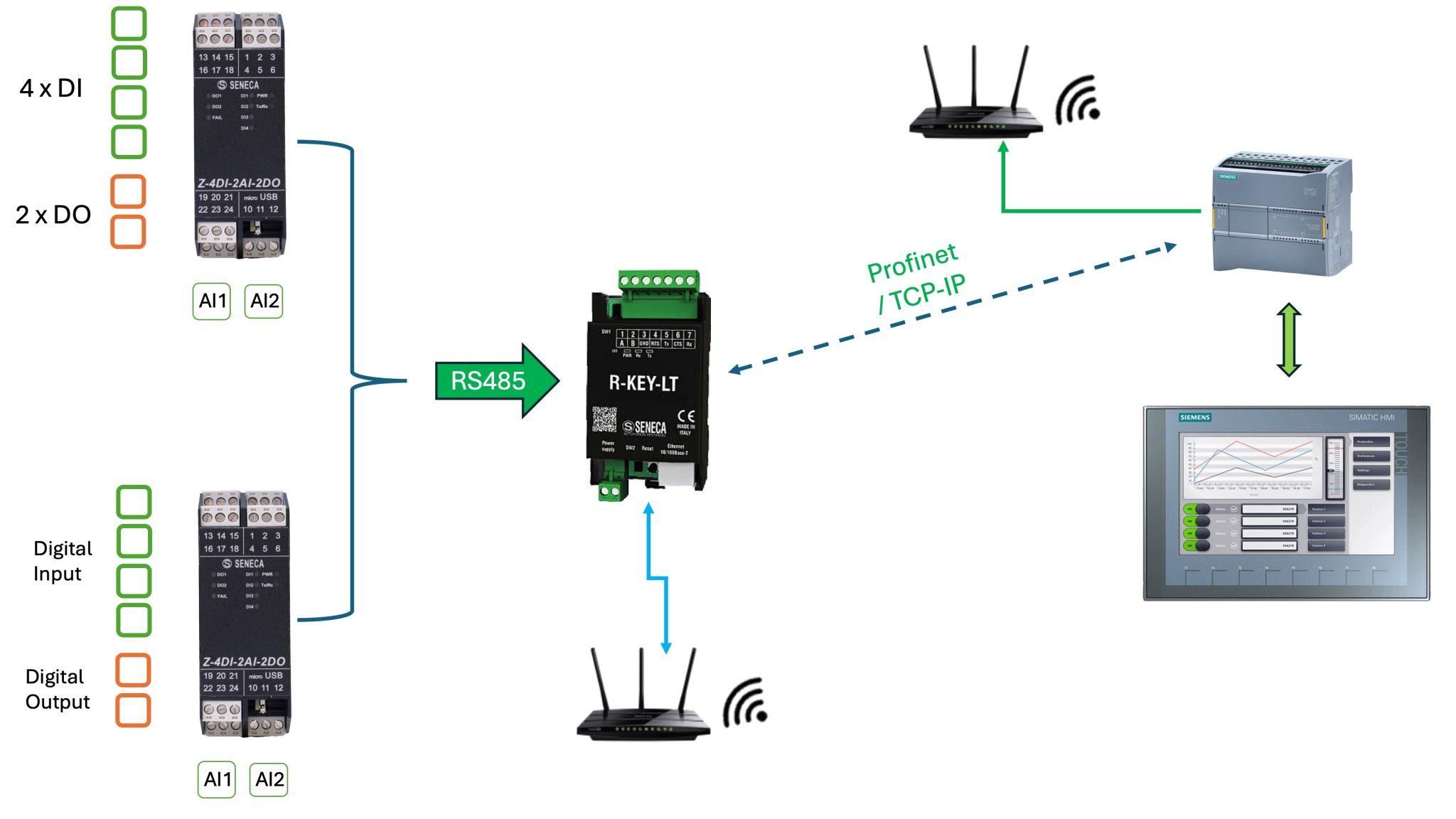

Remote I/O DI-AI-DO cho hệ thống phân tán

Đối với các hệ thống phân tán AI-DI-DO có khoảng cách xa trung tâm điều khiển thì Modul Z-4DI-2AI-2DO chỉ cần đặt gần thiết bị thực tế, giảm chi phí dây cáp và nhân công.

Kết nối vật lý RS485 lên tới 1200m

Phân tán hệ thống: Đặt module gần thiết bị thực tế, giảm chi phí dây cáp
Khoảng cách xa: RS485 lên đến 1.200m (PLC module thường < 100m)
Ghép nối nhiều thiết bị chung với nhau mà không cần phải lệ thuộc vào modul của bất kỳ hãng nào
Hot-swap: Thay thế không cần ngắt nguồn hệ thống
Đa giao thức: ModBUS RTU + Ethernet, tương thích rộng rãi
Cấu hình đơn giản: Cấu hình qua phần mềm easy setup của Seneca miễn phí, đơn giản, dể sử dụng.

Khi nào nên chọn Z-4DI-2AI-2DO

✅ Hệ thống phân tán (remote I/O)

✅ Nâng cấp thiết bị cũ không có PLC

✅ Ứng dụng đơn giản: monitoring, data logging

✅ Kết nối với SCADA/HMI trực tiếp

✅ Backup I/O khi PLC đầy slot

Khi nào nên dùng PLC module:

❌ Logic điều khiển phức tạp

❌ Thời gian phản hồi < 10ms

❌ Tích hợp chặt chẽ với PLC program

Không phụ thuộc nhà cung cấp

Vendor-independent: Không bị “khóa” vào một hãng PLC
Maintenance đơn giản: Thay thế module mà không ảnh hưởng PLC chính
Scalability: Dễ dàng mở rộng hệ thống theo nhu cầu

Ứng dụng cụ thể

Giám sát mực nước tại cửa sông – đập – thủy điện

Remote I/O Z-4DI-2AI-2AO cho hệ thống nước

Với một I/O tích hợp DI-AI-DO tất cả trong một thì chúng ta dễ dàng theo dõi giám sát, điều khiển từ xa thông qua 4G hoặc Ethernet.

Đóng ngắt hệt thống từ xa

Đối với các cụm máy đơn lẻ ở xa khu vực điều khiển, việc kéo dây vừa tốn chi phí vừa tốn nhân công. Việc sử dụng I/O Z-4DI-2AI-2DO giải quyết nhanh gọn việc đi dây với chuẩn truyền thông RS485 có thể kết nối nhiều thiết bị chung lại với nhau.

Đặc biệt, anh em có thể kết nối với các gateway để truyền tín hiệu đi xa không giới hạn tới PLC hay bộ điều khiển. Điểm mạnh của Model Z-4DI-2AI-2DO là không phụ thuộc vào bất cứ bộ điều khiển gì, mà chỉ cần có kết nối RS485 hoặc Ethernet là xong.

Anh em muốn tìm hiểm thêm chức năng hoặc mua hàng vui lòng liên hệ trực tiếp với chúng tôi. Cty Hưng Phát là đại diện Seneca tại Việt Nam. Tất cả các hàng Seneca được phân phối chính hãng, bảo hành 12 tháng & hỗ trợ kỹ thuật trọn đời.

Chúc anh em thành công !

Kỹ sư Cơ – Điện Tử
Nguyễn Minh Hoà
Mobi : 0937.27.55.66
