Cảm Biến Áp Suất 0-10V: Tìm Mãi Không Ai Có Sẵn. Tại Sao?

Đã đăng trên 28/03/202528/03/2025 bởi Nguyễn Minh Hòa

28
Th3

Cảm biến áp suất là thiết bị không thể thiếu trong ngành công nghiệp, từ đo áp suất khí nén trong xưởng gỗ đến kiểm soát nước trong nhà máy xử lý. Nhưng hôm nay, tôi muốn tập trung vào một loại đặc biệt: cảm biến áp suất 0-10V. Nếu bạn từng làm việc với hệ thống tự động hóa, có lẽ bạn quen thuộc với tín hiệu 4-20mA hơn. Vậy tín hiệu 0-10V có gì đặc biệt, ưu nhược điểm ra sao, và nếu hệ thống của bạn chỉ nhận được 0-10V thì phải làm thế nào? Tôi sẽ giải thích chi tiết từ kinh nghiệm thực tế, kèm cả cách xử lý khi bạn rơi vào tình huống khó.

Nội Dung Chính

Cảm Biến Áp Suất 0-10V Là Gì?

Trước hết, để hiểu rõ, tôi cần giải thích cảm biến áp suất nói chung làm gì. Nó đo áp suất – khí, nước, dầu – rồi chuyển thành tín hiệu điện để PLC, bộ hiển thị, hay máy móc khác đọc được. Với cảm biến áp suất 0-10V, tín hiệu đầu ra là điện áp, dao động từ 0V đến 10V, tương ứng với dãy đo áp suất. Ví dụ, nếu dãy đo là 0-10 bar, thì 0 bar ra 0V, 5 bar ra 5V, 10 bar ra 10V – đơn giản, tuyến tính, dễ nắm bắt.

Tôi nhớ lần làm dự án cho một nhà máy dệt ở Long An, họ dùng cảm biến áp suất 0-10V để đo áp suất khí nén cấp cho máy dệt. Lý do là PLC cũ của họ chỉ nhận điện áp, không hỗ trợ dòng 4-20mA. Điều này khiến tôi tự hỏi: tín hiệu 0-10V khá lỗi thời sao vẫn còn dùng, trong khi 4-20mA tối ưu hơn về mọi thứ.

So Sánh Tín Hiệu 0-10V Với 4-20mA

Cả hai loại tín hiệu này đều phổ biến trong công nghiệp, nhưng mỗi cái có điểm mạnh, điểm yếu riêng. Tôi sẽ chia sẻ từ những gì tôi đã trải qua để bạn hình dung rõ hơn.

1. Độ Chính Xác và Ổn Định

Tín hiệu 0-10V: Tín hiệu điện áp khá nhạy, nhưng dễ bị ảnh hưởng bởi nhiễu điện từ hoặc suy hao khi dây dẫn dài. Tôi từng gặp trường hợp ở nhà máy xi măng, dây chạy 50 mét qua khu vực có motor lớn, điện áp tụt từ 5V xuống 4,8V có khi tăng 5,2V, làm sai số đo áp suất. Lúc này phải thêm một bộ cách ly chống nhiễu Z109REG2-1 mới giải quyết được.
Tín hiệu 4-20mA: Tín hiệu dòng thì bền bỉ hơn nhiều. Nó ít bị nhiễu hay suy hao, dù dây dài cả trăm mét. Chuẩn công nghiệp gọi đây là “current loop” – 4mA là 0 áp suất, 20mA là max. Nếu bạn làm ở môi trường nhiều nhiễu như nhà máy thép, 4-20mA là lựa chọn chắc chắn hơn.

2. Phát Hiện Lỗi

0-10V: Khi tín hiệu về 0V, bạn không biết là áp suất thật sự bằng 0 hay dây bị đứt, nguồn hỏng. Tôi từng mất nửa ngày kiểm tra hệ thống cũ ở một xưởng gỗ vì vấn đề này – cuối cùng mới phát hiện dây lỏng.
4-20mA: Ưu điểm lớn là bạn biết ngay lỗi. Dưới 4mA (ví dụ 0mA), chắc chắn có vấn đề như đứt dây hay mất nguồn. Tôi thích cái này vì nó tiết kiệm thời gian chẩn đoán.

3. Tiết kiệm dây

0-10V: Cảm biến áp suất 0-10V bạn cần đi 3 dây cho một cảm biến áp suất với hai dây nguồn và một dây tín hiệu 0-10V truyền về.
4-20mA: cảm biến áp suất 4-20mA lại tiện vì nguồn và tín hiệu chung nên chỉ cần đi 2 dây là đủ. Tôi thấy cái này hữu ích khi làm hệ thống lớn, vừa tiết kiệm vừa chống nhiễu tốt.

4. Khả Năng Tương Thích

0-10V: Phổ biến ở hệ thống cũ, đặc biệt là PLC đời đầu từ Đức hay Nhật. Nhưng giờ ít nhà máy mới dùng, vì nó không linh hoạt bằng 4-20mA.
4-20mA: Là chuẩn công nghiệp hiện đại, hầu hết PLC, HMI mới đều hỗ trợ. Nếu bạn làm dự án ở nhà máy hiện đại, 90% thiết bị sẽ nhận được 4-20mA. Nếu sau này thay thế thiết bị chuẩn 4-20mA giúp tương thích với hầu hết thiết bị.

Từ kinh nghiệm, tôi thấy 4-20mA vượt trội về độ ổn định và tương thích, nhưng 0-10V vẫn có chỗ đứng nếu hệ thống của bạn đã thiết kế theo điện áp.

Ứng Dụng Thực Tế Của Cảm Biến Áp Suất 0-10V

Vậy cảm biến áp suất 0-10V dùng ở đâu? Tôi thấy nó xuất hiện nhiều trong:

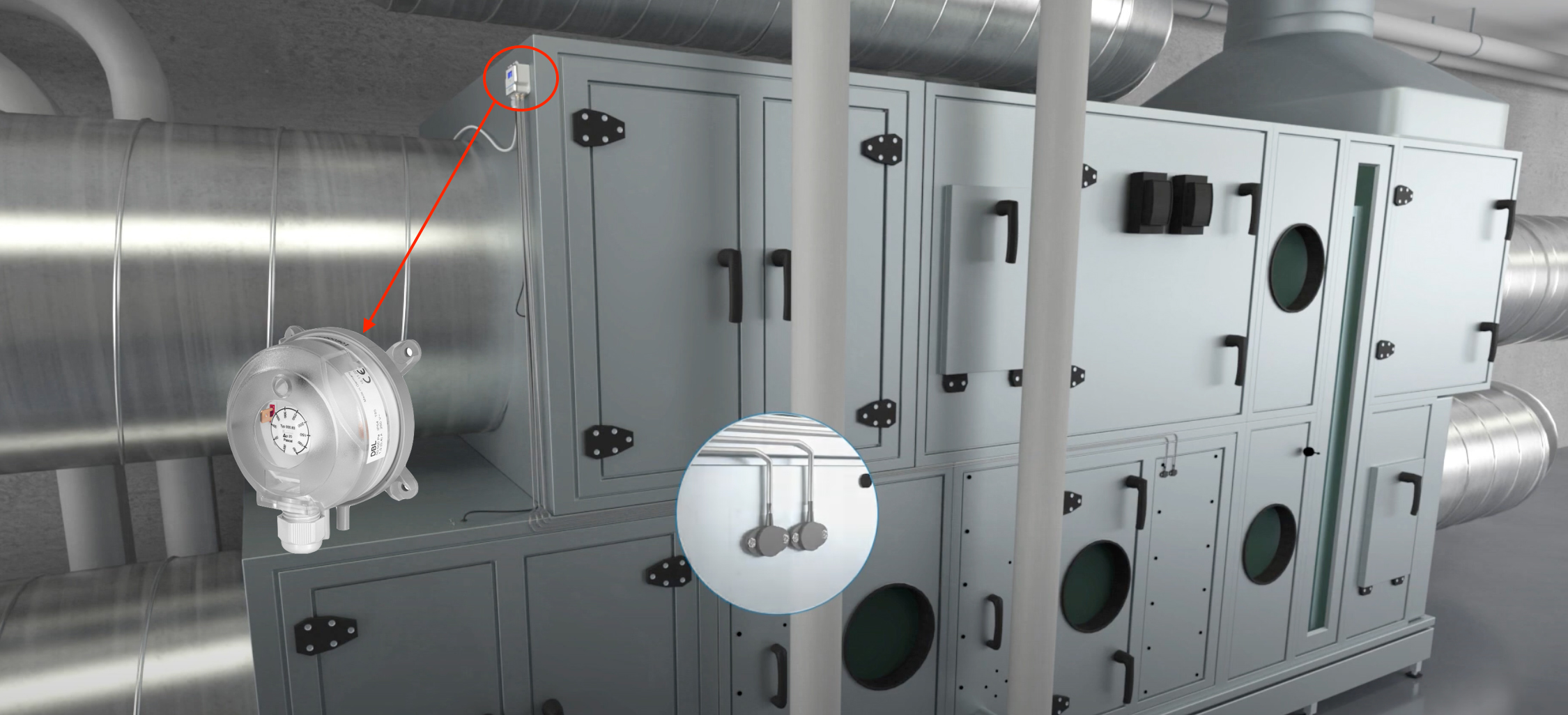

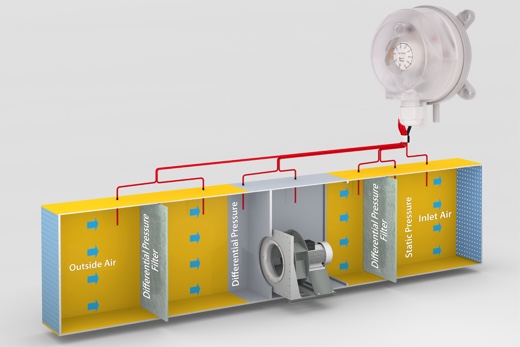

Hệ thống HVAC: Đo áp suất không khí trong ống gió, vì nhiễu ít, khoảng cách ngắn.
Máy móc cũ: Như máy dệt hay máy ép từ thập niên 90, vốn chỉ nhận điện áp.
Thử nghiệm nhỏ: Trong phòng thí nghiệm, nơi tín hiệu không cần truyền xa.

Tôi từng làm cho một xưởng nhựa ở Bình Dương, họ dùng cảm biến áp suất 0-10V để đo áp suất dầu trong máy ép. Hệ thống cũ, không thay được PLC, nên cứ thế mà chạy. Nhưng khi mở rộng dây chuyền mới, tôi khuyên họ chuyển sang 4-20mA cho chắc chắn hơn.

Làm Gì Nếu Hệ Thống Chỉ Nhận 0-10V?

Bây giờ đến tình huống thực tế: một khách hàng của tôi đang sử dụng cảm biến áp suất 0-250 bar với tín hiệu ngõ ra 0-10V. Khi cảm biến hỏng tìm hết các nhà cung cấp ai ai cũng nói chỉ có cảm biến áp suất 4-20mA.

Cách duy nhất là nhập cảm biến áp suất 0-10V về trong thời gian 6-8 tuần. Lúc này phải dừng máy đợi ? Vậy phải làm sao?

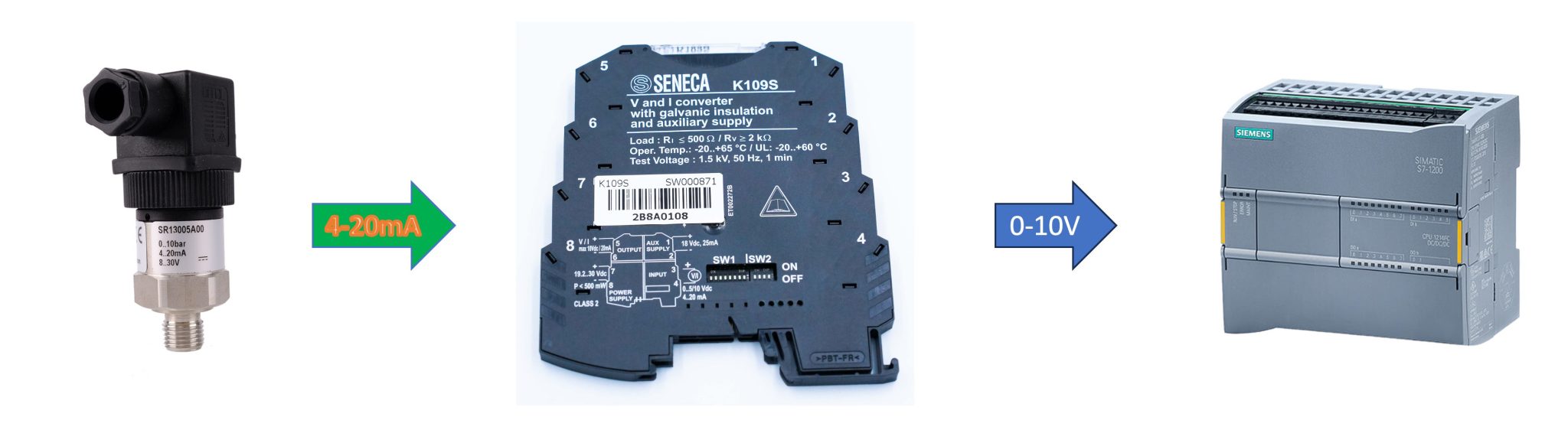

Giải pháp là dùng bộ chuyển đổi tín hiệu. Tôi từng xử lý bằng cách sử dụng cảm biến áp suất 4-20mA Model SR1K005A53 (0/250 bar) và hai bộ chuyển đổi tín hiệu 4-20mA sang 0-10V mà bạn có thể cân nhắc:

K109S: Nhỏ gọn, nhận 0-10V vào, đổi thành 4-20mA ra. Chỉ cần cấp nguồn 24VDC, đấu dây đơn giản: chân input nhận 0-10V từ cảm biến, chân output nối vào PLC.
Z109REG2-1: Linh hoạt hơn, cũng nhận 0-10V và đổi sang 4-20mA, thậm chí tùy chỉnh được ngõ ra khác nếu cần. Tôi thích cái này vì chống nhiễu cực tốt so với K109s.

Cách đấu thì không khó: cảm biến ra 4-20mA vào K109S hoặc Z109REG2-1. Sau đó, kết nối ngõ ra K109S hoặc Z109REG2-1 ( lúc này ra 0-10V ) vào hệ thống. Tôi làm xong hệ thống đó trong 10 phút, chạy ổn định đến giờ.

Cách Chọn Cảm Biến Áp Suất Phù Hợp

Nếu bạn đang phân vân giữa 0-10V và 4-20mA, tôi có vài gợi ý từ kinh nghiệm:

Môi trường: Nhiều nhiễu hay dây dài thì chọn 4-20mA. Ít nhiễu, dây ngắn thì 0-10V ổn.
Thiết bị hiện có: kiểm tra xem PLC hay bộ điều khiển của bạn nhận gì. Nếu chỉ nhận 0-10V mà không muốn đổi, cứ giữ cảm biến áp suất 0-10V.
Dự án mới: Tôi khuyên dùng 4-20mA, vì nó phổ biến và bền vững hơn trong tương lai.

Lợi Ích và Hạn Chế Của Cảm Biến Áp Suất 0-10V

Lợi ích: Dễ đấu với hệ thống cũ, không cần nguồn dòng phức tạp, hai dây nguồn và 1 dây tín hiệu truyền về, rất rõ ràng.
Hạn chế: Dễ nhiễu, khó phát hiện lỗi, không linh hoạt bằng 4-20mA trong hệ thống hiện đại.

Cảm biến áp suất 0-10V vẫn là một lựa chọn đáng cân nhắc nếu hệ thống đang dùng 0-10V, dù 4-20mA đang chiếm ưu thế trong công nghiệp hiện nay. Nếu bạn đang dùng cảm biến áp suất 0-10V mà gặp khó với thiết bị không tương thích, đừng vội thay hết – thử bộ chuyển đổi như K109S hay Z109REG2-1, vừa tiết kiệm vừa hiệu quả. Tôi hy vọng bài này giúp bạn hiểu rõ hơn về hai loại tín hiệu này. Nếu còn thắc mắc gì, cứ hỏi qua Zalo 0937.27.55.66 nhé tôi sẵn sàng giải đáp tiếp nhé!

Chúc các bạn thành công !

Kỹ sư Cơ – Điện Tử
Nguyễn Minh Hòa
Mobi: 0937.27.55.66

Hướng Dẫn

Biến Trở 10K | Ký hiệu & Cách Đo Biến Trở Biến Trở 3 Chân

Đã đăng trên 26/03/202518/09/2025 bởi Nguyễn Minh Hòa

26
Th3

Biến trở là một linh kiện dùng để làm chiết áp, trong tiếng Anh gọi là Potentiometer. Biến trở bản chất là một điện trở có thể thay đổi được giá trị điện trở. Chúng ta cùng tìm hiểu xem biến trở dùng để làm gì và ứng dụng của biến trở trong đời sống cũng như biến trở điện trở dùng trong kĩ thuật.

Nội Dung Chính

Biến trở là gì?

Biến trở là một linh kiện dùng để thay đổi được giá trị điện trở của mình từ mức min cho tới mức max. Biến trở 10K điều đó có nghĩa rằng đây là một biến trở con chạy có thể thay đổi giá trị điện trở từ 0-10k ohm ( kí lô ohm ).

Các loại biến trở thông dụng :

Biến trở tay quay.
Biến trở con chạy.
Biến trở than.
Biến trở dây quấn

Ký hiệu biến trở

Từ ngày ngồi trên ghế nhà trường chúng ta đã được học và nghe nói nhiều tới biến trở. Tất nhiên khi nhìn vào các ký hiệu chúng ta cũng biết nó một con biến trở.

Ký hiệu biến trở gồm 3 chân : 2 chân hai bên và một chân chạy. Biến trở 3 chân trong đó :

Chân chạy chính là chân giữa, khi xoay biến trở giá trị biến trở giữa chân giữa và chân còn lại sẽ thay đổi giá trị điện trở theo
Hai chân biên chính là giá trị của biến trở. Dù có xoay biến trở thế nào thì hai chân này cũng giữ nguyên một giá trị điện trở cố định.

Biến trở volume hay biến trở núm xoay là một tên gọi dể nhớ khi sử dụng làm núm xoay điều khiển lớn nhỏ của các amply karaoke khuếch đại âm thanh.

Cấu tạo biến trở

Biến trở cấu tạo có 3 chân. Trong đó hai chân ngoài là một thanh điện trở có giá trị cố định. Khi xoay trục ( núm vặn ) của biến trở giá trị của biến trở sẽ thay đổi từ mức min tới mức max.

Vd : biến trở 50K thì khi đo biến trở sẽ có các giá trị tương ứng

Hai chân 1 và 3 sẽ có giá trị 50 Kí lô ohm
Tại mức nhỏ nhất : đo chân 1 và 2 sẽ là 0 ( không ) ohm
Khi xoay biến trở thì giá trị giữa chân 1 và 2 tăng dần.
Vị trí 30% của biến trở thì chân 1 và 2 đo được 12.5K ohm và 2 với 3 sẽ đo được 37.5 K ohm
Tại vị trí 50% của biến trở thì chân 2 với 3 và 2 với 1 cùng đo được 25K ohm.
Tại vị trí 75% biến trở thì chân 1 với 2 đo được 37.5 K ohm và chân 2 với 3 đo được 12.5 K ohm

Chúng ta thấy rằng tổng giá trị điện trở giữa 2 : 1 với 2 và 2 với 3 luôn bằng 1 với 3.

Biến trở con chạy

Biến trở con chạy được sử dụng trong thực hành vật lý lớp 9 hay lớp 11 để giúp học sinh hiểu rõ hơn về cách biến trở hoạt động. Khi xoay núm vặn màu đỏ ở trên thì con chạy bằng kim loại ở giữa tiếp xúc với cuộn dây bên dưới sẽ dịch chuyển con chạy của biến trở.

Nếu cuộn điện trở có giá trị là 100 ohm thì khi con chạy ở mức min thì có giá trị 0 ohm. Khi nằm giữa là 50 ohm, khi mức max thì 100 ohm.

Biến trở dùng để làm gì?

Tất nhiên khi đọc tới đây ai cũng biết là biến trở dùng dể thay đổi giá trị biến trở nhưng biến trở dùng để làm gì thì ít ai có thể trả lời đầy đủ hết. Mình chia sẻ một vài ứng dụng thực tế cho mọi người thấy sự kỳ diệu của biến trở trong đời sống.

Biến trở 6 chân

Biến trở 6 chân được dùng để khuếch đại âm thanh trong các amply nghe nhạc hoặc dàn karaoke gia đình. Biến trở 10K thường được dùng để khuếch đại âm thanh hơn các loại biến trở 1k, 2k, 5k, 20k, 50k, 100k.

Biến trở 3 chân dùng trong dân dụng

biến trở 3 chân làm chiết áp — Biến trở 3 chân dùng làm chiết áp điều khiển bóng đèn sáng – tối

Biến trở 3 chân được làm Dimmer để điều khiển độ sáng tối của bóng đèn hoặc tốc độ quạt trong đời sống hằng ngày. Dòng điện đi qua chiết áp sẽ được giảm điện áp khi xoay núm vặn của Dimmer. Đèn sáng nhất khi Dimmer cho điện áp qua hoàn toàn 100% tương ứng 220Vac.

Biến trở điện trở dùng trong kĩ thuật

biến trở 3 chân điều khiển biến tần — Biến trở 3 chân điều khiển tốc độ biến tần

Một trong những ứng dụng đơn giản thường được sử dụng nhất chính là dùng biến trở 3 chân để điều khiển tốc độ động cơ bằng tay thông qua biến tần. Biến tần có một chức năng là đọc giá trị điện trở để tăng giảm tốc độ động cơ thông qua thay đổi tần số.

bộ chuyển đổi biến trở 3 chân — Bộ chuyển đổi biến trở 3 chân sang 0-10V / 4-20mA

Khi biến trở được dùng làm chiết đưa vào PLC để điều khiển bằng tay thì có một vấn đề xảy ra: điện áp 0-10V đưa vào PLC không đủ – đúng như nguồn cấp vào. Lý do là các biến trở có giá trị không chuẩn vì thế khi làm chiết áp thì điện áp ngõ ra không đủ.

Giải pháp đặt ra là dùng bộ chuyển đổi tín hiệu biến trở sang 0-10V hoặc 4-20mA. Tín hiệu ngõ ra từ bộ chuyển đổi sẽ có độ mịn cao tương ứng với giá trị của biến trở từ 0-100%.

Cách đo biến trở 3 chân

Chúng ta có rất nhiều loại biến trở khác nhau với nhiều giá trị từ 1K, 2K, 3K, 5K, 10K, 20K, 50K, 100k … tất cả đều có chung một cách đo với đồng hồ VOM.Trước tiên chúng ta cần một đồng hồ VOM dạng kim hoặc điện tử đều được.

Biến trở 3 chân tiêu chuẩn thường được quy định 2 chân 1 và 3 là chân cố định tức có giá trị cố định. Chân số 2 là chân chạy tức là chân thay đổi giá trị điện khi xoay núm vặn. Tuy nhiên, điều này không phải lúc nào cũng đúng. Chính vì thế chúng ta cần biết cách đo biến trở dù là 3 chân hay 6 chân đều có thể xác định đúng chân chạy.

Để đo biến trở 3 chân một cách chính xác chúng ta cần xác định rõ các chân 1 – 2 – 3 của biến trở. Để làm được điều đó chúng ta cần có đồng hồ VOM kim hoặc VOM điện tử.

cách đo biến trở 3 chân — Cách đo biến trở 3 chân bằng VOM

Bước 1 : Điều chỉnh thang đo đồng hồ VOM về Ohm

Bước 2 : xoay biến trở tới một vị trí bất kỳ ( ngoại trừ mức Min – Max )

Bước 3 : Xác định giá trị biến trở

Đo các chân của biến trở : 1 – 2 , 1 – 3 , 2 – 3. Trong 3 cặp tiếp điểm này sẽ có một cặp có giá trị lớn nhất. Đây chính là giá trị của biến trở.

Kiểm tra : xoay biến trở nếu giá trị điện trở không thay đổi => đúng

Bước 4 : Xác định chân chạy của biến trở

Bằng cách đo chân còn lại với một trong hai chân bất kỳ. Chúng ta thấy giá trị biến trở nhỏ hơn giá trị của biến trở

Kiểm tra : xoay biến trở thì đồng hồ thay đổi giá trị điện trở => đúng.

=> Như vậy với các bước đơn giản cùng đồng hồ VOM chúng ta đã biết được cách đo biến trở 3 chân.

Thông qua bài viết này mình mong rằng tất cả mọi người sẽ có cái nhìn chi tiết hơn về biến trở như :

Biến trở là gì
Phân biệt các loại biến trở 3 chân, biến trở 6 chân, biến trở con chạy
Biến trở điện trở dùng trong kĩ thuật
Biến trở 10k dùng để làm gì
Cuối cùng là cách đo biến trở

Trong bài viết chia sẽ chắc chắn không tránh khỏi sai sót. Rất mong nhận được phản hồi qua zalo 0937.27.55.66 từ các bạn để hoàn thiện nội dung bài viết tốt hơn.

Kỹ sư Cơ – Điện tử
Nguyễn Minh Hoà

Kiến Thức Tự Động Hóa

Biến Trở là gì? Ký hiệu Biến Trở 3 Chân 1K 5K 10K 50k 100K

Đã đăng trên 26/03/202526/03/2025 bởi Nguyễn Minh Hòa

26
Th3

Biến trở là gì ? một trong những linh kiện quan trọng và phổ biến nhất trong học tập, đời sống, ngành kỹ thuật đều có sự xuất hiện của biến trở. Đặc biệt điện tử và kỹ thuật, biến trở là một linh kiện quen thuộc mà bất kỳ ai làm trong ngành cũng từng nghe qua hoặc sử dụng ít nhất một lần.

Với hơn 10 năm kinh nghiệm trong ngành kỹ thuật, tôi sẽ giải thích một cách đơn giản, dễ hiểu về biến trở là gì, ký hiệu biến trở, các loại như biến trở 5k, 10k, 50k, 100k, biến trở 3 chân, cả cách đo biến trở cũng như biến trở để làm gì. Bài viết này chia sẻ tất cả các kiến thức liên quan biến trở.

Nội Dung Chính

Biến Trở Là Gì?

Biến trở là gì? Nói đơn giản, biến trở là một loại điện trở mà giá trị của nó có thể thay đổi được theo ý muốn. Biến trở tiếng anh được gọi là “ potentiometer hay Rheostat “. Không giống điện trở cố định (fixed resistor) chỉ có một giá trị duy nhất, biến trở cho phép bạn điều chỉnh từ mức nhỏ nhất (thường là 0 ohm) đến mức tối đa được ghi trên thân, ví dụ như 5k, 10k, 50k, hay 100k ohm.

Biến trở thường được dùng để điều chỉnh dòng điện hoặc điện áp trong mạch, giúp kiểm soát các thiết bị như đèn, quạt, âm lượng loa, hay tốc độ động cơ. Với cấu tạo đơn giản nhưng linh hoạt, nó xuất hiện khắp nơi từ mạch điện gia dụng đến hệ thống công nghiệp phức tạp.

Các núm xoay chỉnh âm lượng của loa, chỉnh sáng tối của đèn, chỉnh tốc độ quạt là một trong những ứng dụng thực tế nhất của biến trở trong đời sống hằng ngày.

Ký Hiệu Biến Trở là gì trong mạch điện

Ký hiệu biến trở là điều bạn cần biết để đọc hiểu sơ đồ mạch điện. Trong tài liệu kỹ thuật, biến trở được biểu thị bằng một hình chữ nhật (đại diện cho điện trở) với một mũi tên chéo qua hoặc một đường cong có điểm điều chỉnh ở giữa. Dưới đây là các dạng phổ biến:

Ký hiệu cơ bản: Một hình chữ nhật với mũi tên chéo qua hoặc mũi tên đi vào, thể hiện khả năng thay đổi điện trở.
Ký hiệu biến trở 3 chân: là có hai chân 2 đầu và 1 chân chạy hay còn gọi là chân biến đổi điện trở.

Ký hiệu biến trở quốc tế và Mỹ có phần khác nhau trên các tài liệu kỹ thuật. Một phần do trước giờ Mỹ đều dùng các chuẩn riêng của mình mà không theo các tiêu chuẩn chung như họ hay dùng đơn vị độ F thay vì độ C như quốc tế thường dùng.

Cấu tạo biến trở

Về cấu tạo thì biến trở khá đơn giản:

Cuộn dây điện trở hình vòng cung cố định làm bằng carbon (than chì), hợp kim niken-crom, hoặc màng kim loại.
Con chạy tiếp xúc với cuộn dây, nó di chuyển dọc theo cuộn dây khi xoay núm bên ngoài.
Chân kết nố thường có 3 chân: hai đầu cuộn dây cố định ( 1-3 )và 1 dây chạy của núm xoay ( 2 ).

Nguyên lý hoạt động của biến trở

Nguyên lý hoạt động của biến trở khá đơn giản: nó thay đổi giá trị điện trở bằng cách di chuyển con chạy trên cuộn dây điện trở. Khi xoay núm xoay, con chạy trượt dọc theo cuộn dây, chia nó thành hai phần có điện trở khác R12 và R23). Tổng R12 + R23 luôn luôn bằng R13 và bằng giá trị tối đa của biến trở (như 10k ohm). Sự thay đổi vị trí con chạy làm thay đổi dòng điện hoặc điện áp trong mạch, tùy cách nối (nối tiếp, song song, hay chia áp).

Sơ đồ chân biến trở

Đối với biến trở 3 chân thì sơ đồ chân biến trở gồm: A – W – B.

Trong đó:

AB là tổng trở
AB = AW + WB
AW = AB – WB
WB = AB – WA

Ví dụ biến trở 10K ohm thì:

AB luôn luôn = 10k ohm
AW = 3K ohm
WB = 10-3 = 7K ohm

Các giá trị này là bất di bất dịch nếu sai thì chứng tỏ biến trở có vấn đề hoặc sai số quá lớn.

Các Loại Biến Trở Phổ Biến: 5k, 10k, 50k, 100k

Biến trở có nhiều mức giá trị khác nhau, được ghi bằng đơn vị ohm (Ω). Các loại phổ biến như biến trở 5k, 10k, 50k, 100k, 500k chỉ giá trị tối đa mà nó có thể đạt được. Cụ thể:

Biến trở 5k: Điện trở thay đổi từ 0 đến 5.000 ohm. Thường dùng trong mạch nhỏ, điều chỉnh đèn LED hoặc quạt mini.
Biến trở 10k: Từ 0 đến 10.000 ohm, phổ biến trong ampli, loa, hoặc mạch điều khiển tốc độ đơn giản.
Biến trở 50k: Từ 0 đến 50.000 ohm, hay gặp trong các thiết bị cần dải điều chỉnh rộng hơn, như hệ thống âm thanh lớn.
Biến trở 100k: Từ 0 đến 100.000 ohm, dùng trong ứng dụng chuyên sâu như mạch điện tử phức tạp hoặc công nghiệp.
Biến trở 500k: Từ 0 đến 500.000 ohm, tương tự như biến trở 100 ohm nhưng giá trị lớn nhất là 500 ohm.

Số “k” ở đây nghĩa là kilô ohm (1k = 1.000 ohm). Khi chọn biến trở, bạn cần xác định phạm vi điều chỉnh phù hợp với thiết bị của mình.

Biến Trở 3 Chân – Loại Phổ Biến Nhất

Biến trở 3 chân là loại biến trở được dùng nhiều nhất nhờ tính linh hoạt và dễ sử dụng. Nó có 3 cực:

Hai chân cố định: Nối vào hai đầu của cuộn dây điện trở, giá trị giữa hai chân này luôn bằng giá trị cố định, lớn nhất.(ví dụ 10k ohm).
Chân con chạy: Nằm giữa, di chuyển để thay đổi điện trở giữa nó và hai chân còn lại.

Cách hoạt động: Khi xoay núm hoặc trượt con chạy, giá trị điện trở giữa chân con chạy và một trong hai chân cố định sẽ thay đổi từ 0 đến mức tối đa.
Ứng dụng: Điều chỉnh âm lượng loa, độ sáng đèn, hoặc tốc độ quạt.

Biến trở 3 chân thường nhỏ gọn, dễ lắp vào mạch, là lựa chọn lý tưởng cho cả người mới học và kỹ thuật viên chuyên nghiệp.

Cách Đo Biến Trở – Hướng Dẫn Chi Tiết

Cách đo biến trở không khó, nhưng bạn cần một đồng hồ vạn năng (VOM) và làm đúng bước để kiểm tra xem nó còn hoạt động tốt hay không. Dưới đây là hướng dẫn đơn giản:

Chuẩn bị: Chọn thang đo ohm (Ω) trên đồng hồ vạn năng, phù hợp với giá trị biến trở (ví dụ: thang 20k cho biến trở 10k). Đối với đồng hồ vạn năng điện tử thì sẽ tự động nhận giá trị điện trở.
Đo hai chân cố định: Đặt hai que đo vào hai chân ngoài cùng của biến trở 3 chân. Giá trị hiển thị phải bằng giá trị tối đa (như 10k ohm). Nếu không đúng, biến trở có thể bị hỏng.
Đo chân con chạy: Giữ một que ở chân cố định, que còn lại đặt vào chân giữa (con chạy). Xoay núm vặn, giá trị ohm sẽ thay đổi từ 0 đến tối đa. Lặp lại với chân cố định còn lại.
Kiểm tra lỗi: Nếu xoay mà giá trị không đổi hoặc nhảy lung tung, biến trở đã bị đứt mạch hoặc hỏng con chạy.

Mẹo nhỏ: Xác định chân chạy. Nếu không biết chân nào chân chạy thì

Đo bất kỳ 2 chân của biến trở. Sau đó xoay núm vặn. Xem giá trị trên VOM. Nếu khi xoay mà không thay đổi giá trị thì đây là hai chân cố định. Chân còn lại là chân chạy.
Trường hợp khi xoay núm vặn thì VOM thay đổi giá trị thì 1 trong hai chân là chân chạy. Khi đó, lần lượt giữ 1 chân và đo 2 chân còn lại. Hai chân nào có giá trị lớn nhất là chân cố định. Chân có giá trị nhỏ là chân chạy.

Biến trở dùng để làm gì?

Biến trở không chỉ là linh kiện điện tử trong kỹ thuật mà còn mang lại giá trị thực tiễn lớn:

Gia dụng: Điều chỉnh độ sáng đèn ngủ, âm lượng tivi, tốc độ quạt trần.
Công nghiệp: Kiểm soát tốc độ động cơ qua biến tần, điều chỉnh máy móc trong sản xuất.
Điện tử: Tinh chỉnh mạch trong ampli, bo mạch máy tính, hoặc đồ chơi điện tử.

Nhờ tính linh hoạt, biến trở giúp tiết kiệm chi phí và tăng hiệu quả vận hành.

Lưu Ý Khi Chọn Và Sử Dụng Biến Trở

Chọn đúng giá trị: Nếu cần điều chỉnh nhỏ, chọn 5k hoặc 10k; nếu cần phạm vi lớn, dùng 50k hoặc 100k.
Công suất: Đừng dùng biến trở nhỏ cho tải lớn (như động cơ công suất cao), dễ cháy.
Bảo trì: Lau sạch bụi trên con chạy để tránh đo sai hoặc hỏng mạch.

Hy vọng qua bài viết này, anh em đã hiểu rõ biến trở là gì, từ ký hiệu biến trở, các loại như 5k, 10k, 50k, 100k, biến trở 3 chân, và cách đo biến trở. Là một chuyên gia kỹ thuật, tôi muốn anh em thấy rằng biến trở không chỉ là linh kiện khô khan mà còn rất gần gũi, hữu ích. Nếu anh em cần thêm thông tin hay cách ứng dụng cụ thể, cứ hỏi mình qua zalo 0937.27.55.66, mình sẵn sàng chia sẻ kinh nghiệm thực chiến!

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi: 0937.27.55.66

Hướng Dẫn

Áp suất thẩm thấu là gì? Công Thức Tính Áp Suất Thẩm Thấu

Đã đăng trên 24/03/202519/09/2025 bởi Nguyễn Minh Hòa

Sử dụng áp suất thẩm thấu ngược để sản xuất nước RO

24
Th3

Áp suất thẩm thấu là một khái niệm thú vị, thường gặp trong hóa học, sinh học, y học và cả trong công nghiệp. Áp suất thẩm không giống bất cứ một loại áp suất nào và nó cũng không phải là áp suất chênh áp.

Vậy áp suất thẩm thấu gì gì. Mình sẽ giải thích một cách đơn giản nhé.

Xem thêm: áp suất là gì? nếu anh em chưa biết nhé.

Nội Dung Chính

Áp suất thẩm thấu là gì?

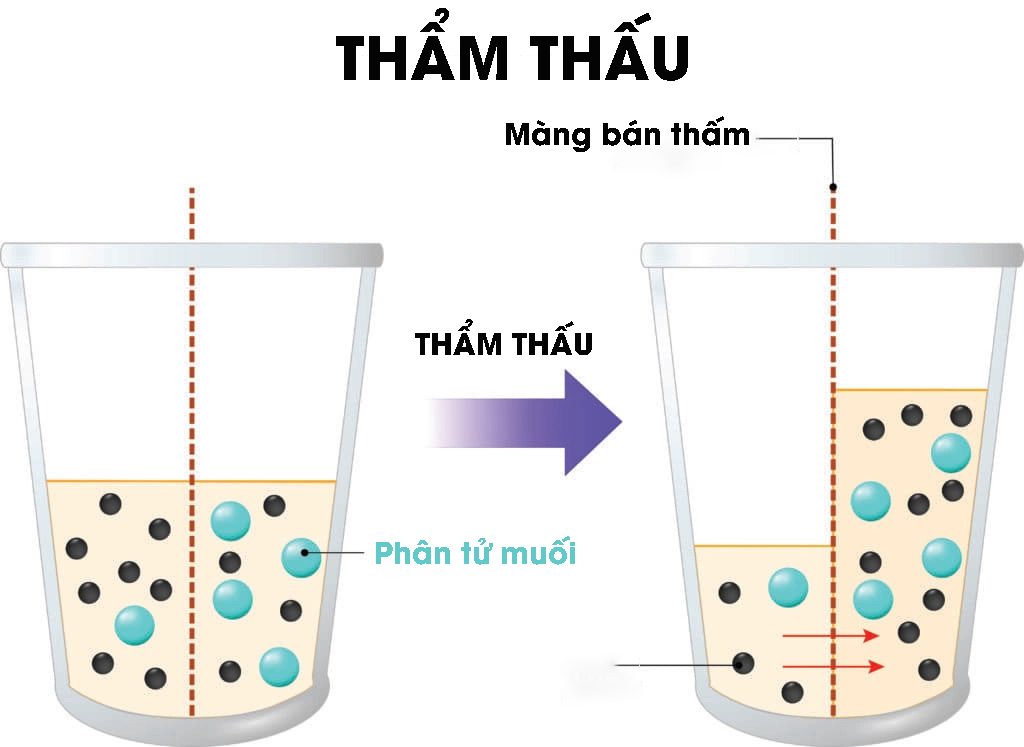

Áp suất thẩm thấu (osmotic pressure) là áp suất cần thiết để ngăn chặn quá trình thẩm thấu – tức là sự di chuyển của dung môi (thường là nước) qua màng bán thấm từ vùng có nồng độ chất tan thấp sang vùng có nồng độ chất tan cao. Nó xảy ra tự nhiên khi hai dung dịch có nồng độ khác nhau được ngăn cách bởi màng chỉ cho dung môi đi qua.

Hơi khó hiểu, tóm gọn lại: đây là lực ngăn nước di chuyển qua lớp màng.

Nguyên lý cơ bản

Màng bán thấm: Chỉ cho nước (hoặc dung môi) đi qua, giữ lại chất tan (muối, đường, v.v.).
Chênh lệch nồng độ: Nước di chuyển từ chỗ “loãng” sang chỗ “đậm” để cân bằng nồng độ.
Áp suất: Nếu ép ngược lại để dừng dòng nước, đó chính là áp suất thẩm thấu.

Ví dụ: Trong cơ thể, tế bào máu được bao quanh bởi huyết tương. Nếu huyết tương quá loãng (nước nhiều), nước sẽ thẩm thấu vào tế bào, làm tế bào phình to. Ngược lại, nếu quá đậm (muối nhiều), nước thoát ra, tế bào co lại.

Nghe thì cũng khó hiểu thật nên làm cái ví dụ khác dễ hiểu hơn. Giả sử có một đường chứa nước:

Đầu A: nước sạch ( ít muối )
Đầu B: nước dơ ( nhiều muối )
Ở giữa đặt một tấm màng mỏng, đủ để nước đi qua, muối bị chặn lại.

Tự nhiên thì sao?

Nước từ A (sạch) sẽ tự chảy qua màng sang B (dơ) vì nó muốn “pha loãng” muối bên B.
Để ngăn nước chảy, chúng ta phải đè một lực lên đầu B. Lực đó gọi là áp suất thẩm thấu. Nó phụ thuộc vào lượng muối trong B – muối càng nhiều, lực đè càng lớn.

Như vậy, nếu để yên nước đi từ nơi có áp suất thẩm thấu thấp sang nơi có áp suất cao. Tức là nước sẽ đi từ nơi có dung lịch loãng hơn sẽ đi qua phần dung dịch đặc hơn cho đến khi nào áp suất thẩm thấu ở 2 bên bằng nhau.

Công thức tính áp suất thẩm thấu

Áp suất thẩm thấu (π) được tính bằng:

π = iCRT

i: Hệ số phân ly (số hạt tạo ra từ chất tan, ví dụ NaCl → 2 hạt thì i = 2).
C: Nồng độ mol (mol/L).
R: Hằng số khí lý tưởng (0.0821 L·atm/mol·K).
T: Nhiệt độ tuyệt đối (độ Kelvin, °C + 273).

Tính áp suất thẩm thấu: Dung dịch NaCl 0.1M ở 25°C (298K):
π = 2 × 0.1 × 0.0821 × 298 ≈ 4.89 atm.

Áp suất thẩm thấu có tác dụng gì

Đặc biệt Y học – áp suất thẩm thấu máu

Áp suất thẩm thấu máu là số lượng các phân tử chất hòa tan có hoạt tính thẩm thấu trong huyết tương. Nồng độ thẩm thấu máu bình thường là 280 – 290 mosmol/kg. Tăng nồng độ thẩm thấu máu là khi chỉ số nồng độ này trên 290 mosmol/kg.

Khi tăng độ thẩm thấu của máu trên 290 mosmol/kg thì có nghĩa là máu “đậm” hơn, áp suất thẩm thấu tăng, nước bị rút ra khỏi tế bào, gây nguy hiểm nếu không xử lý kịp thời.

Chạy thận

Chạy thận nhân tạo là quá trình lọc máu để loại bỏ chất độc (như ure, creatinine) và nước dư thừa khi thận không hoạt động tốt. Áp suất thẩm thấu đóng vai trò quan trọng trong việc điều hòa nước và chất tan qua màng lọc.

Lọc máu

Lọc máu (hemofiltration) là một kỹ thuật y học dùng để loại bỏ chất độc và nước dư thừa từ máu, thường áp dụng cho bệnh nhân suy thận cấp hoặc mạn tính. Nó khác với chạy thận nhân tạo (hemodialysis) ở chỗ tập trung nhiều hơn vào việc lọc trực tiếp qua áp suất cơ học, nhưng áp suất thẩm thấu vẫn đóng vai trò quan trọng.

Máu được bơm qua một màng lọc đặc biệt (gọi là hemofilter), màng này cho phép nước, chất độc nhỏ (ure, creatinine) và một phần điện giải đi qua, giữ lại tế bào máu và protein lớn.

Công nghiệp sản xuất nước RO

Thẩm thấu tự nhiên: Nước chảy từ chỗ ít chất tan (nước sạch) sang chỗ nhiều chất tan (nước dơ) qua màng bán thấm, do áp suất thẩm thấu.

Thẩm thấu ngược (RO):

Trong máy RO, chúng ta muốn nước dơ (nhiều muối) thành nước sạch. Nhưng tự nhiên thì nước không chịu chảy ngược.
Nên chúng dùng bơm ép nước dơ qua màng với áp suất lớn hơn áp suất thẩm thấu (thường 5-15 bar).
Kết quả: Nước sạch đi qua màng, muối và cặn bị giữ lại.

Vai trò của áp suất thẩm thấu trong RO:

Áp suất thẩm thấu là “lực cản tự nhiên” mà máy RO phải vượt qua.
Nếu áp suất bơm nhỏ hơn áp suất thẩm thấu, nước sẽ không qua màng, hoặc tệ hơn, nước sạch chảy ngược vào nước dơ.

Dùng cảm biến áp suất:

Trong máy RO, cảm biến áp suất 0-10 bar hoặc cao hơn được dùng để đo áp suất trước và sau màng, đảm bảo bơm đủ mạnh.
Ví dụ: Cảm biến SR13005A00 (0/10 bar) hoặc SR1E005A00 (0/16 bar), tín hiệu 4-20mA, kết nối với biến tần để điều chỉnh bơm tự động.

Trong tự nhiên:

Cây hút nước: Rễ cây có nồng độ chất tan cao hơn đất, áp suất thẩm thấu giúp nước từ đất chảy vào rễ, nuôi cây.
Cân bằng nước trong cơ thể: Áp suất thẩm thấu giữ nước trong tế bào máu, tránh phình hoặc co (như tao giải thích ở phần năng độ thẩm thấu).

Như vậy, chắc anh em đã hiểu áp suất thẩm thấu là gì rồi đúng không? Một trong những ứng dụng phổ biến nhất chính là lọc nước RO và vô số các ứng dụng trong ngành y như mình đã nói ở trên.

Anh em có ý kiến gì thêm không, nếu có thì nhắn tin cho mình qua Zalo 0937.27.55.66 nhé.

Chúc mọi người thành công !

Hướng Dẫn

Sơ Đồ Cảm Biến Áp Suất: 4-20mA 0-10V Vs PLC – Biến Tần

Đã đăng trên 22/03/202524/03/2025 bởi Nguyễn Minh Hòa

Sơ đồ cảm biến áp suất với AI S7-1200 6ES7231

22
Th3

Sơ đồ cảm biến áp suất là bản đồ nhỏ giúp bạn lắp đặt, kiểm tra và sửa chữa thiết bị đo áp suất. Dù bạn là kỹ sư, thợ kỹ thuật hay dân mới vào nghề, chỉ cần 5 phút với hướng dẫn này là đấu nối ngon lành!

Nội Dung Chính

Sơ đồ cảm biến áp suất 4-20mA, 0-10V

Nguồn điện: Tìm ký hiệu “+” (thường dây đỏ, 24VDC) và “-” (dây đen, GND).
Tín hiệu ra:
- 4-20mA: 2 dây hoặc 3 dây, kiểm tra dây trắng/xanh.
- 0-10V: Thường 3 dây, xem datasheet hãng.
Cổng vào áp suất: lỗ nhỏ bên dưới kết nối cơ khí ( thường là ren G1/4 ) chỗ tiếp xúc nước, dầu hay khí.

Ví dụ: Với cảm biến áp suất 0-10 bar SR13005A00:

Chân số 1: +24V
Chân bằng: GND
Chân số 2 đối diện chân số: 4-20mA truyền về
Cảm biến 2 dây (4-20mA)

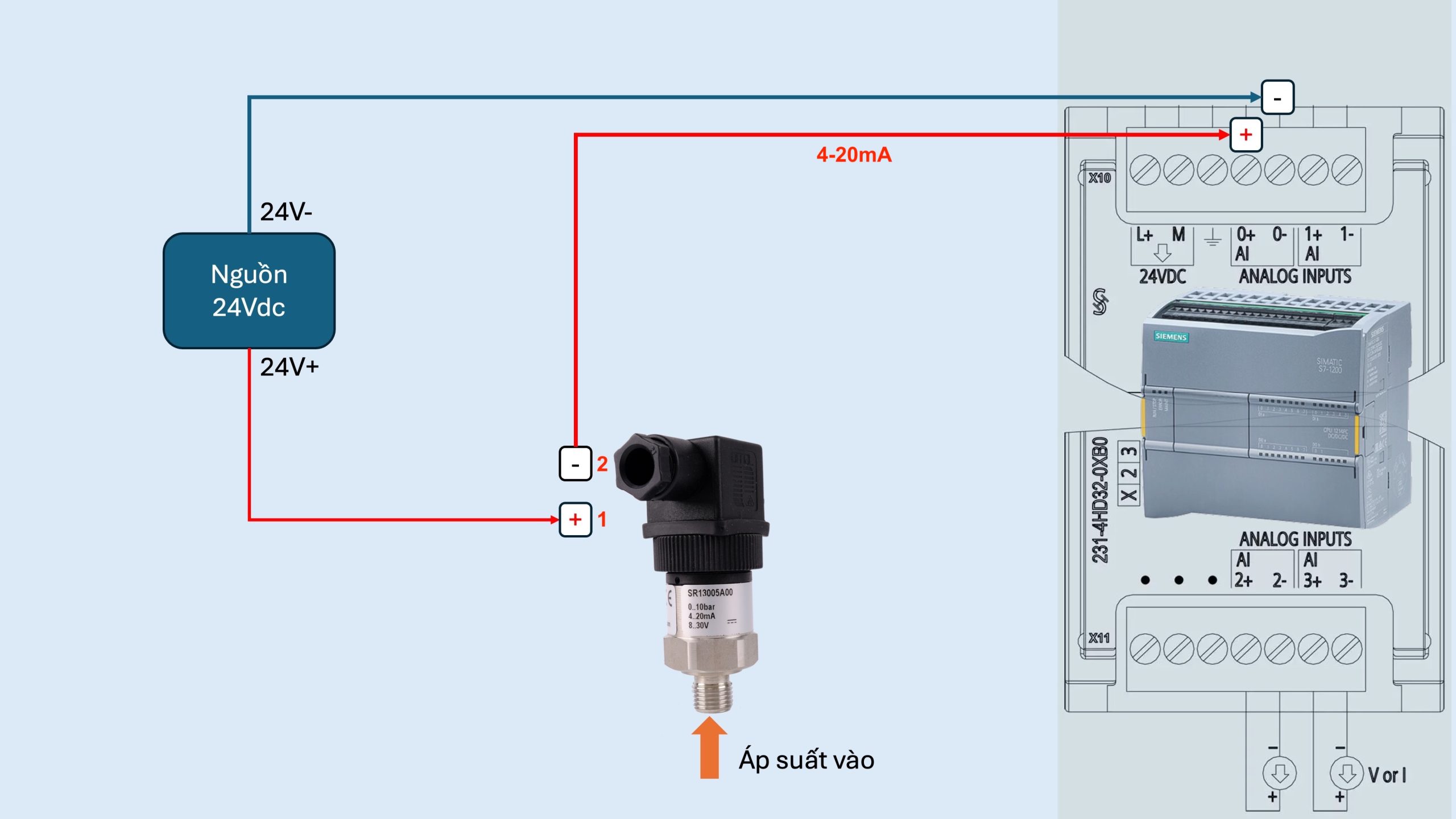

Cách đấu dây cảm biến áp suất với PLC Siemens S7-1200 với Modul mở rộng 6ES7231 theo sơ đồ cảm biến áp suất bên dưới.

Sơ đồ cảm biến áp suất 4-20mA với AI 6ES7231

Sơ đồ cảm biến áp suất SR13005A00 với cách PLC Siemens cụ thể là Modul AI 6ES7231

- Dây 1: +24V
- Dây 2: Tín hiệu 4-20mA nối thẳng vào AI+ 6ES7231 của Siemens
- Dây 3: GND nối đất ( hoặc không cần ).

Giải thích:

Nguồn +24Vdc cấp vào chân 1 ( + )của cảm biến áp suất.
Chân 2 ( – ) của cảm biến áp suất truyền về AI ( + ) của 6ES7231
Nguồn -24Vdc vào AI ( – ) của 6ES7231 để tạo thành vòng kín
Dấu ( + 0 và ( – ) trên cảm biến áp suất đại diện cho nguồn và tín hiệu ngõ ra chứ không phải quy định âm dương như các thiết bị khác.

Cảm biến áp suất 3 dây ngõ ra 0-10V:

- Dây 1: +24Vdc
- Dây 2: -24Vdc
- Dây 3: Tín hiệu 0-10V (vào biến tần hoặc PLC).

Giải thích:

Nguồn cấp 24V Dương – Âm lần lượt vào chân 1 và 2 của cảm biến áp suất SR13005A00
Chân số 3 của cảm biến áp suất về AI ( + ) của 6ES7231. Đây là dây tín hiệu 4-20mA truyền về
Nguồn -24Vdc vào AI ( – ) của 6ES7231

Cảm biến IoT (RS485):

- Nguồn cấp vào: 24V+ và 24V-, tùy theo nhà sản xuất – xem datasheet.
- Thêm dây A, B cho truyền dữ liệu số.

Do loại cảm biến áp suất ra modbus RTU Rs 485 khá hiếm và cũng ít sử dụng nên mình không vẽ sơ đồ mạch.

Sơ đồ cảm biến áp suất với biến tần

Sơ đồ kết nối cảm biến áp suất với biến tần Danfoss FC 51 (VLT Micro Drive)

Để kết nối cảm biến áp suất với biến tần anh em cần xem kỹ manual của Danfoss FC 51 (VLT Micro Drive)

Trong đó:

Chân 60 là AI của biến tần Danfoss FC 51 (VLT Micro Drive)
Chân 55 là GND của Danfoss FC 51 (VLT Micro Drive)

Việc kết nối theo sơ đồ cảm biến áp suất với biến tần Danfoss FC 51 (VLT Micro Drive):

Nguồn +24Vdc vào chân 1 ( + ) của cảm biến áp suất SR13005A00
Nguồn -24Vdc vào chân 55 ( GND ) của biến tần Danfoss FC 51 (VLT Micro Drive)
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào chân 60 của Danfoss FC 51 (VLT Micro Drive)

Như vậy, anh em chỉ cần kết nối đúng với sơ đồ trên. Sau đó vào biến tần cài đặt input là 4-20mA là biến tần sẽ tự nhận tín hiệu từ cảm biến áp suất 4-20mA.

Sơ đồ kết nối cảm biến áp suất với biến tần Danfoss FC 202 (VLT Aqua Drive)

Sơ đồ cảm biến áp suất với biến tần Danfoss FC 202

Biến tần Danfoss FC 202 (VLT Aqua Drive) có hai chân Analog input:

AI+ : chân 39
GND: 42

Việc kết nối theo sơ đồ cảm biến áp suất với biến tần Danfoss FC 202 (VLT Aqua Drive Nguồn +24Vdc vào chân 1 ( + ) của cảm biến áp suất SR13005A00

Nguồn -24Vdc vào chân 42 ( GND ) của biến tần Danfoss FC 202 (VLT Aqua Drive
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào chân 39 của Danfoss FC 202 (VLT Aqua Drive.

Tùy vào phiên bản biến tần Danfoss FC 202 (VLT Aqua Drive ) có thể thay đổi sơ đồ chân. Anh xem cần xem kỹ tài liệu trước khi kết nối.

Sơ đồ cảm biến áp suất với biến tần Siemens G120

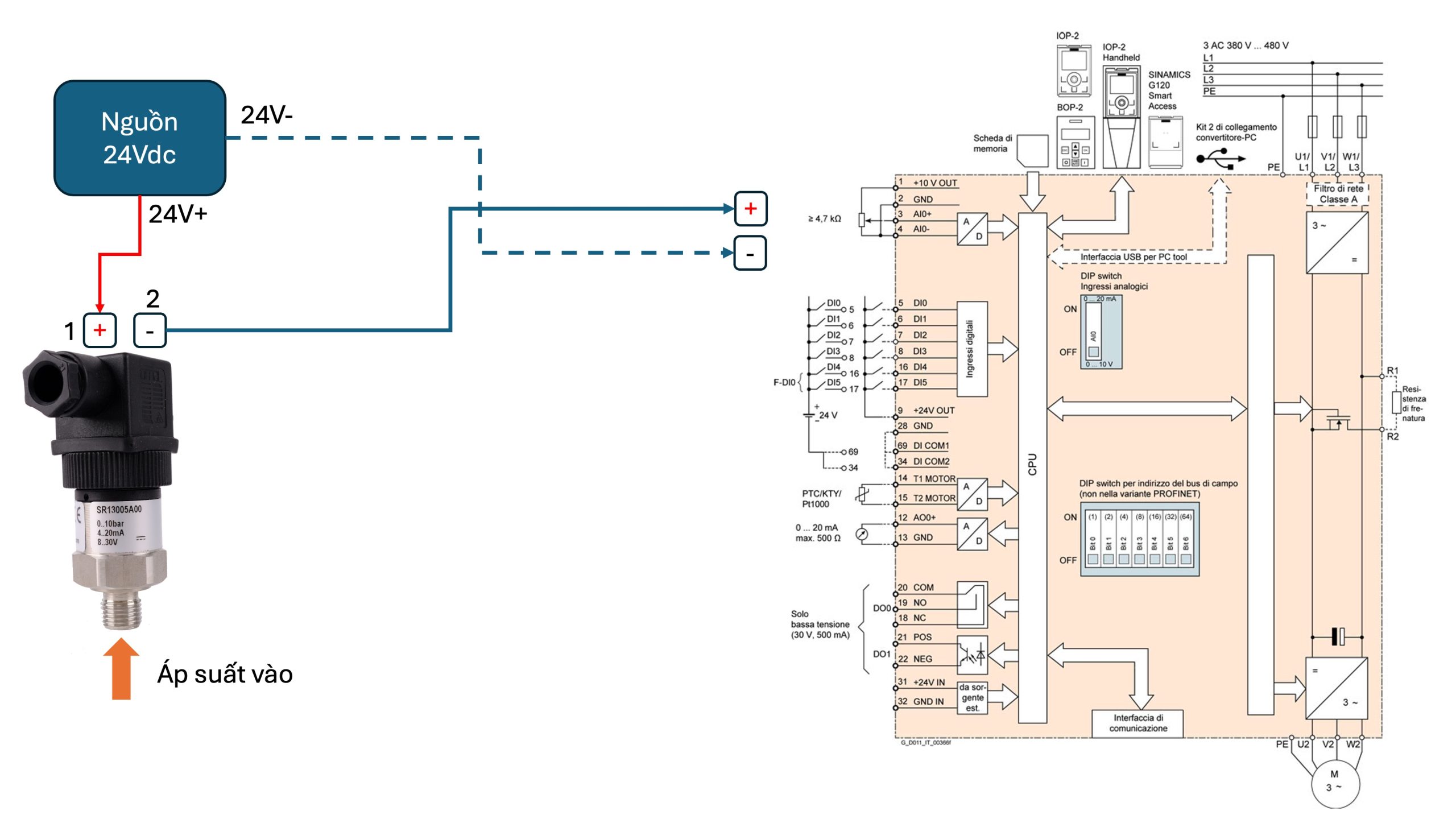

Sơ đồ kết nối cảm biến áp suất với biến tần Siemens G120

Biến tần Siemens G120 có hai chân AI0 và AI1 tùy phiên bản

Chân 3 ( + ) – AI0
Chân 4 ( – ) – AI0
Chân 10 ( + ) – AI1
Chân 11 ( – ) – AI1

Cảm biến áp suất SR13005A00 sẽ kết nối với biến tần:

Nguồn +24Vdc vào Dương ( 1 ) của cảm biến áp suất SR13005A00
Nguồn -24Vdc vào Âm ( – ) của biến tần Siemens G120
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào AI0 – chân 3 hoặc AI1 – chân 10 của biến tần Siemens G120.

Tùy vào phiên bản của biến tần Siemens G120 có thể có hoặc không có chân AI1. Anh em xem kỹ tài liệu hướng dẫn trước khi kết nối.

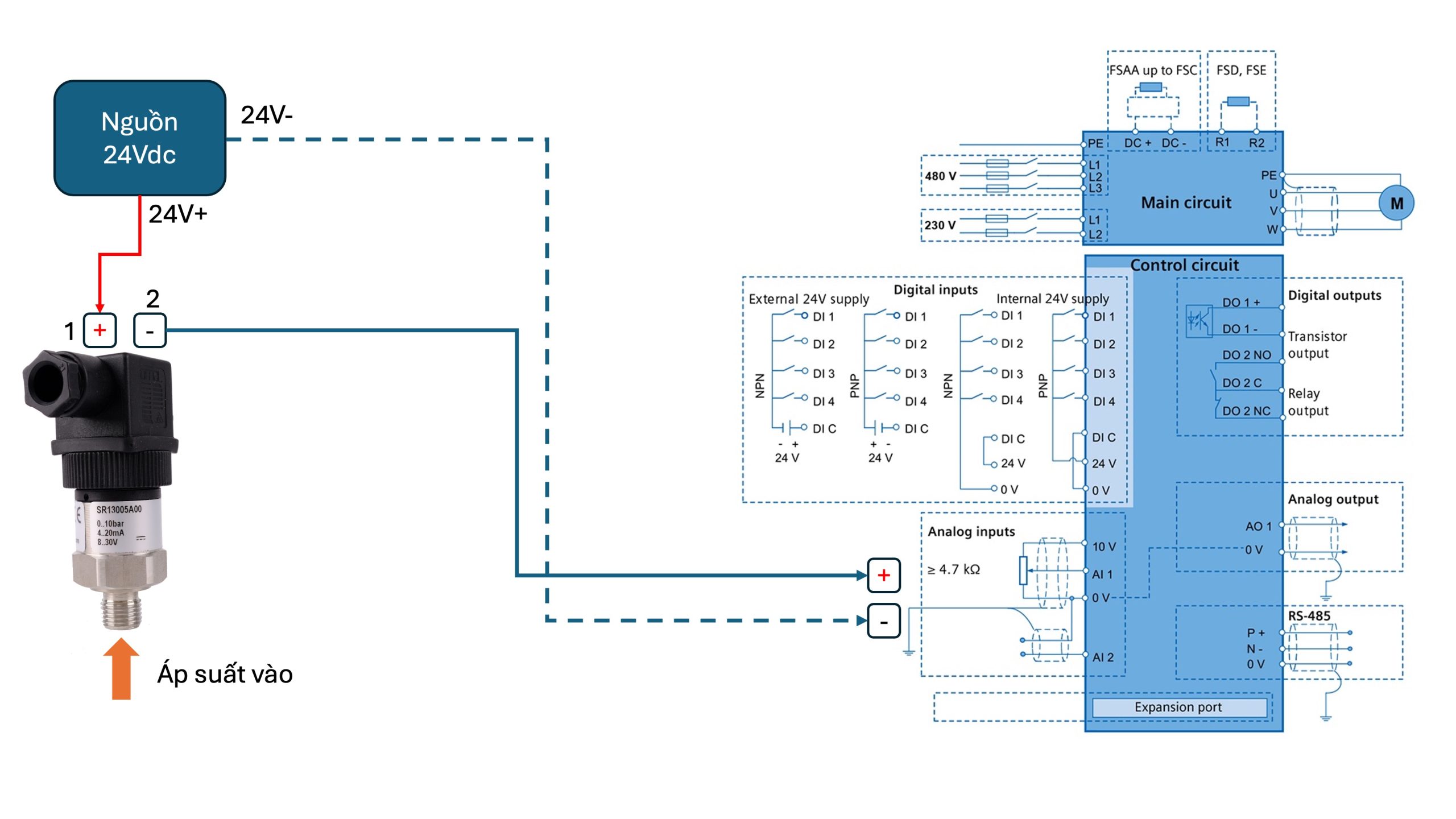

Sơ đồ cảm biến áp suất với biến tần Siemens V20

Biến tần Siemens V20 ghi chú chân AI1 và 0V là nơi tiếp nhận Analog input từ cảm biến 4-20mA hoặc 0-10V. Cảm biến áp suất SR13005A00 0-10 bar sẽ kết nối như sau:

Nguồn +24Vdc vào Dương ( 1 ) của cảm biến áp suất SR13005A00
Nguồn -24Vdc vào Âm ( – ) 0V của biến tần Siemens V20
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào biến tần Siemens V20.

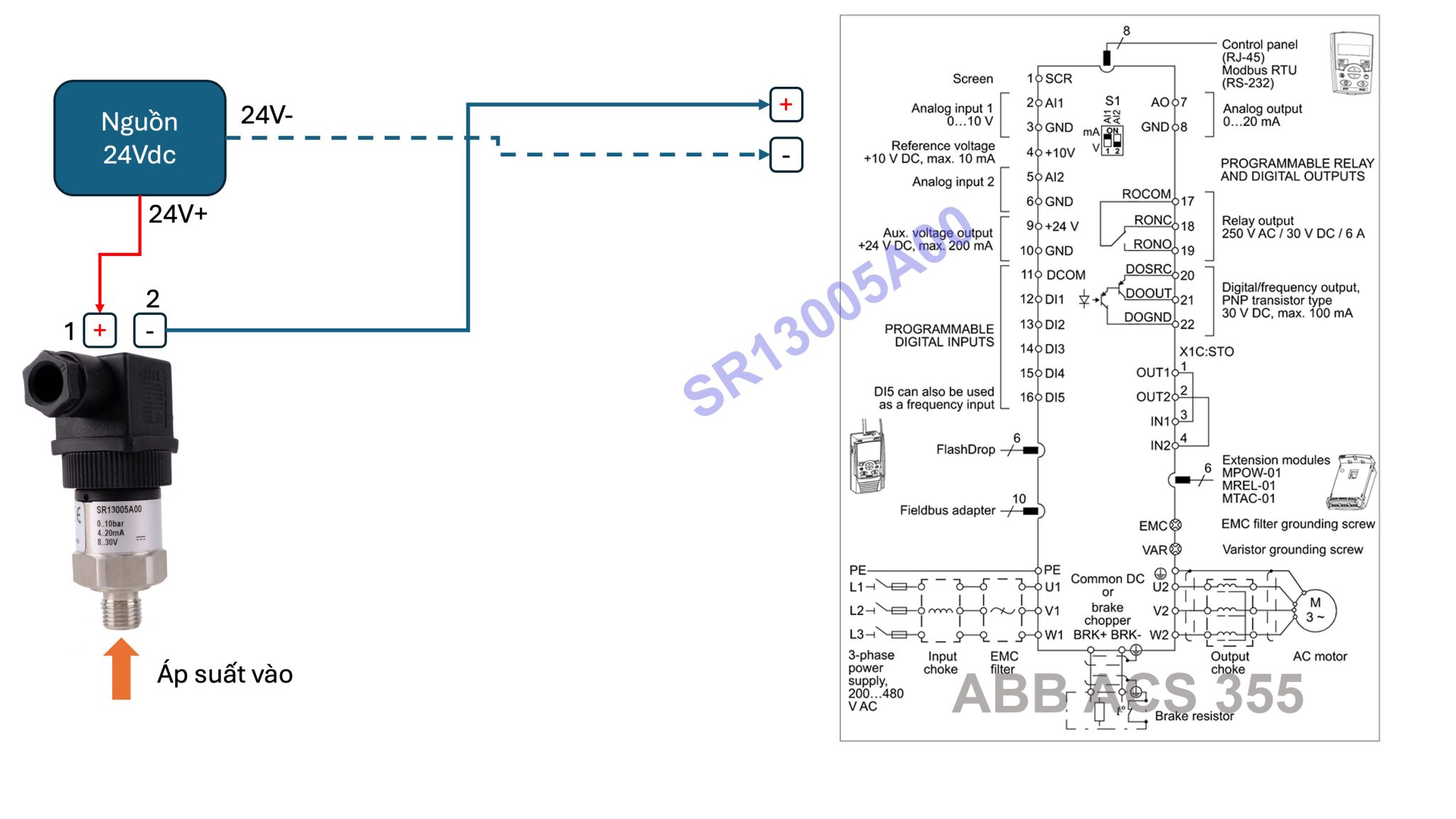

Sơ đồ cảm biến áp suất với biến tần ABB ACS355

Biến ABB ACS 355 có hai ngõ vào Analog input:

AI1: 2-3
AI2: 5-6

Kết nối cảm biến áp suất 4-20mA SR13005A00 và biến tần ABB ACS 355 với AI1 như sau:

Nguồn +24Vdc vào Dương ( 2 ) của cảm biến áp suất SR13005A00
Nguồn -24Vdc vào Âm ( – ) Âm ( 2 ) của biến tần ABB ACS 355
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào chân số Dương ( 3 )của biến tần ABB ACS 355.

Kết nối cảm biến áp suất 4-20mA SR13005A00 và biến tần ABB ACS 355 với AI2 như sau:

Nguồn +24Vdc vào Dương ( 2 ) của cảm biến áp suất SR13005A00
Nguồn -24Vdc vào Âm ( – ) Âm ( 6 ) của biến tần ABB ACS 355
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào chân số Dương ( 5 ) của biến tần ABB ACS 355.

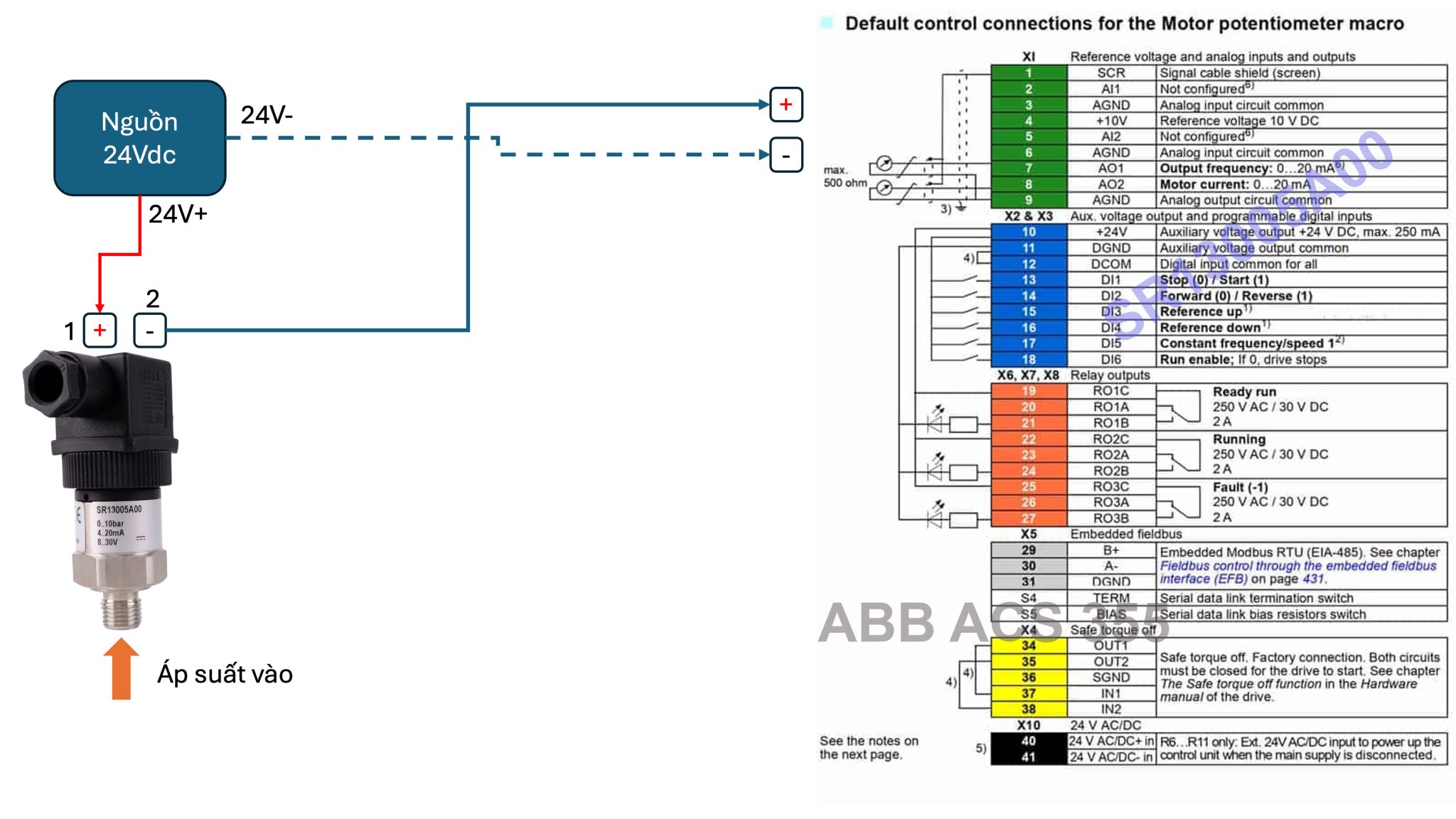

Sơ đồ cảm biến áp suất với biến tần ABB ACS 580

Biến ABB ACS 580 có hai ngõ vào Analog input:

AI1: 2-3
AI2: 5-6

Kết nối cảm biến áp suất 4-20mA SR13005A00 và biến tần ABB ACS 580 với AI1 như sau:

Nguồn +24Vdc vào Dương ( 2 ) của cảm biến áp suất SR13005A00
Nguồn -24Vdc vào Âm ( – ) Âm ( 2 ) của biến tần ABB ACS 580
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào chân số Dương ( 3 )của biến tần ABB ACS 580.

Kết nối cảm biến áp suất 4-20mA SR13005A00 và biến tần ABB ACS 580 với AI2 như sau:

Nguồn +24Vdc vào Dương ( 2 ) của cảm biến áp suất
Nguồn -24Vdc vào Âm ( – ) Âm ( 6 ) của biến tần ABB ACS 580.
Chân số 2 ( – ) của cảm biến áp suất SR13005A00 vào chân số Dương ( 5 ) của biến tần ABB ACS 580.

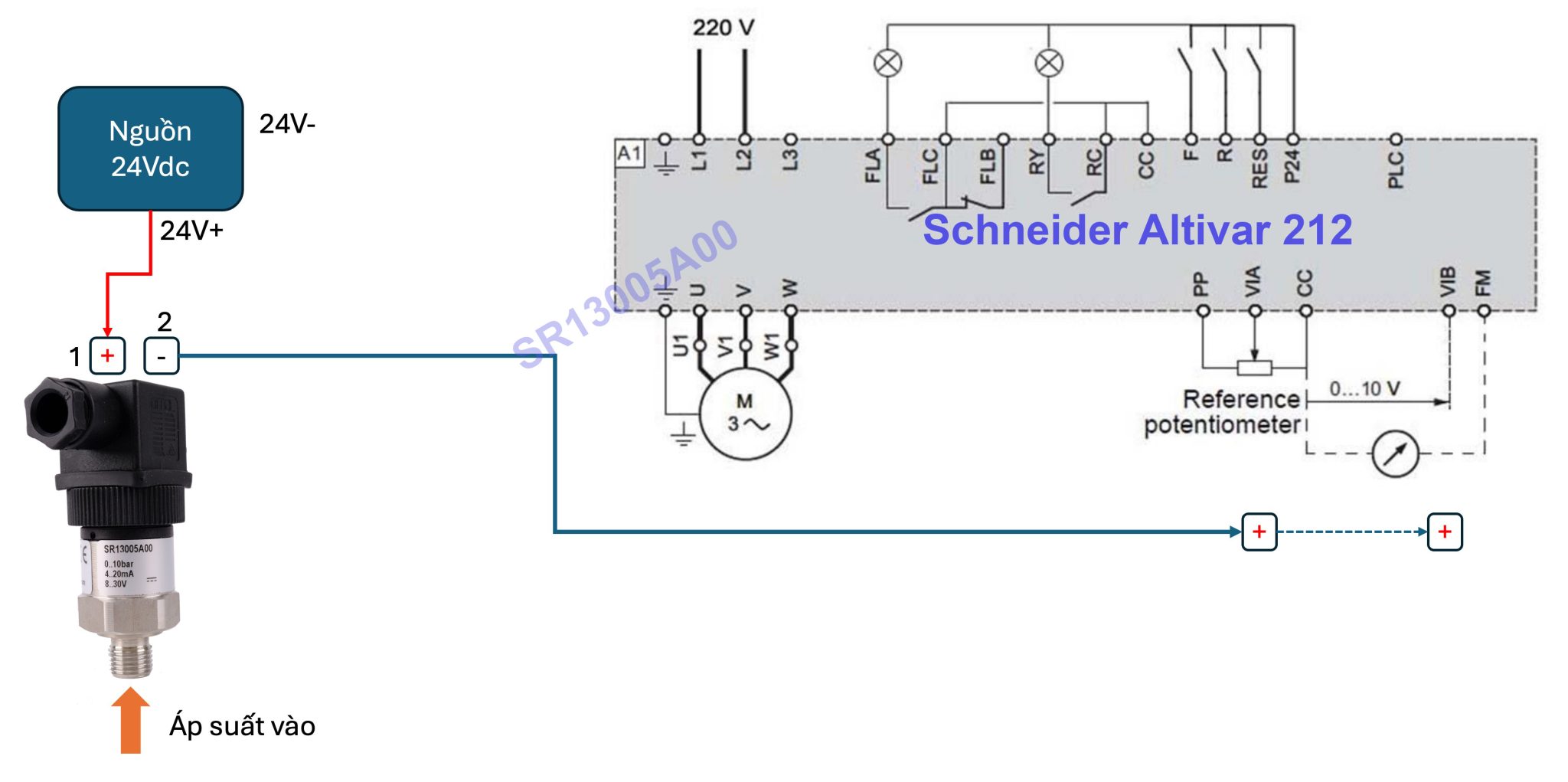

Sơ đồ cảm biến áp suất với biến tần Schneider Altivar 212

Biến tần Schneider Altivar 212 có 2 chân VIA và VIB nhận tín hiệu 4-20mA. Để nhận được tín hiệu 4-20mA bạn cần gạt Switch sang I trên biến tần để chuyển đổi AI đầu vào 4-20mA.

Để kết nối cảm biến áp suất SR13005A00 với biến tần Schneider Altivar 212 khá đơn giản như sau:

Cấp nguồn +24Vdc và chân Dương ( 1 ) của cảm biến áp suất
Chân 2 ( – ) của cảm biến áp suất vào VIA hoặc VIB của biến tần Schneider Altivar 212
Khi chọn VIA hoặc VIB thì vào phần cài đặt của biến tần để chọn analog input cho phù hợp.

Kiến Thức Tự Động Hóa

Cảm Biến Áp Suất Khí: Từ HVAC Đến Công Nghiệp Lọc Bụi

Đã đăng trên 19/03/202521/04/2025 bởi Nguyễn Minh Hòa

Cảm biến áp suất khí trong hệ thống thông gió

19
Th3

Bạn Có Biết Áp Suất Khí Ảnh Hưởng Thế Nào Đến Hệ Thống Của Bạn? Hiểu rõ sự khác biệt giữa cảm biến áp suất khí, cảm biến chênh áp HVAC, và cảm biến chênh áp công nghiệp sẽ giúp bạn áp dụng chúng một cách hiệu quả.

Trong ngành công nghiệp và hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), áp suất khí là một yếu tố then chốt quyết định hiệu suất và độ an toàn. Một sai lệch nhỏ trong áp suất có thể gây ra sự cố lớn, từ hỏng hóc thiết bị đến giảm chất lượng không khí trong không gian sống.

Cảm biến áp suất khí là thiết bị quan trọng trong nhiều lĩnh vực, nhưng không phải loại nào cũng giống nhau. Tùy thuộc vào ứng dụng – từ đo áp suất thuần trong khí nén, đo chênh áp trong HVAC, hay đo chênh áp trong hệ thống lọc bụi công nghiệp – mỗi loại cảm biến có đặc điểm và mục đích riêng

Nội Dung Chính

Cảm Biến Áp Suất Khí Là Gì Và Nó Hoạt Động Ra Sao?

Cảm biến áp suất khí là thiết bị chuyên dụng được thiết kế để đo lường áp suất của khí trong các hệ thống khác nhau. Dù là trong dây chuyền sản xuất công nghiệp hay hệ thống thông gió của một tòa nhà, cảm biến này cung cấp dữ liệu chính xác để theo dõi và kiểm soát áp suất một cách hiệu quả.

Nguyên lý hoạt động cơ bản:

Cảm biến sẽ đo lực tác động lên lớp màng bên trong cảm biến, sự biến dạng của lớp màng sẽ được chuyển đổi thành tín hiệu điện. Lớp màng bằng nhựa hoặc inox 316L.
Cảm biến áp suất khí sẽ có 2 loại: đo áp suất và đo chênh áp. Tùy vào ứng dụng thực tế. Bạn cần xác định rõ loại cảm biến cần dùng để tránh tiền mất tật mang.
Tín hiệu này sau đó được chuyển đổi thành tín hiệu 4-20mA hoặc 0-10V để truyền đến hệ thống điều khiển để phân tích và đưa ra các điều chỉnh cần thiết.

Ứng dụng thực tiễn:

Ngành công nghiệp: Trong các nhà máy, cảm biến áp suất khí giám sát áp suất trong đường ống, bình chứa hoặc máy nén khí, giúp phát hiện rò rỉ hoặc tắc nghẽn kịp thời.
Trong đo áp suất chênh áp lọc bụi: chọn cảm biến có độ chính xác cao, chuyên dùng cho công nghiệp.
HVAC: Trong hệ thống điều hòa không khí, nó đảm bảo luồng khí được điều chỉnh chính xác, cải thiện chất lượng không khí và tiết kiệm năng lượng.

Mình từng gặp một trường hợp là dùng cảm biến chênh áp dùng trong HVAC cho lọc bụi và kết quả là sau một thời gian ngắn bụi làm nghẽn đường vào áp suất gây sai lệch và hư luôn cảm biến.

Trường hợp này bạn nên chọn cảm biến chênh áp công nghiệp với màng 316L chuyên dụng. Nếu khu vực có bụi từ tính kim loại, điều bạn cần quan tâm nữa là chọn chuẩn Atex trong trường hợp này.

Phân biệt 3 Loại Cảm Biến Áp Suất Khí thường gặp

1.Cảm Biến Đo Áp Suất tiêu chuẩn

Định nghĩa: Đo áp suất tuyệt đối hoặc áp suất tương đối so với áp suất khí quyển của một nguồn khí cụ thể.
Nguyên lý: Cảm biến so sánh áp suất tại một điểm với áp suất tham chiếu (thường là 0 bar tuyệt đối hoặc áp suất khí quyển).
Dải đo phổ biến: 0-6 bar, 0-10 bar, 0-16 bar, 0-25 bar.
Ứng dụng: Chủ yếu trong khí nén, như giám sát áp suất trong máy nén khí, bình chứa khí, hoặc đường ống dẫn khí.
Tín hiệu ngõ ra: Thường là 4-20mA hoặc 0-10V, cung cấp dữ liệu áp suất trực tiếp.
Đặc điểm nổi bật:
- Đo áp suất tại một điểm duy nhất, không quan tâm đến sự chênh lệch.
- Thích hợp cho các hệ thống cần biết giá trị áp suất cụ thể để điều khiển van, máy nén hoặc thiết bị khí nén.

2.Cảm Biến Đo Chênh Áp Cho HVAC

Cảm biến chênh lệch áp trong hệ thống HVAC

Định nghĩa: Đo sự chênh lệch áp suất giữa hai điểm trong hệ thống, thường là trước và sau một bộ phận (như quạt, bộ lọc, ống dẫn khí).
Nguyên lý: Cảm biến có hai cổng áp suất (cao và thấp) để tính toán chênh lệch, thường ở mức rất nhỏ.
Dải đo phổ biến: 0-25 Pa, 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa, 0-1 kPa.
Ứng dụng: Trong hệ thống HVAC để kiểm soát luồng khí, giám sát bộ lọc không khí, hoặc đảm bảo áp suất phòng (ví dụ: phòng sạch).
Tín hiệu ngõ ra: 4-20mA hoặc 0-10V, tùy thuộc vào hệ thống điều khiển.
Đặc điểm nổi bật:
- Độ nhạy cao với áp suất thấp, phù hợp với môi trường không khí thông thoáng.
- Giúp tối ưu hóa chất lượng không khí và tiết kiệm năng lượng trong các tòa nhà.

3.Cảm Biến Đo Chênh Áp Công Nghiệp (Lọc Bụi) và các ứng dụng khác

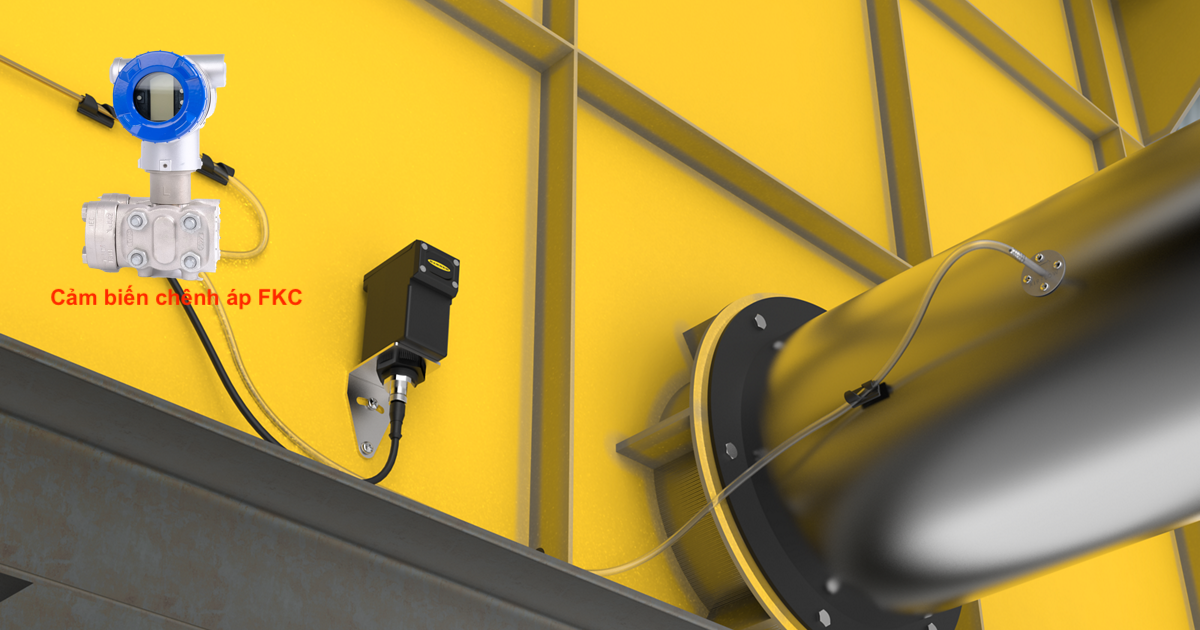

Cảm biến chênh áp dùng cho hệ thống lọc bụi

Định nghĩa: Đo chênh lệch áp suất trong các hệ thống công nghiệp nặng, như trước và sau bộ lọc bụi trong nhà máy.
Nguyên lý: Tương tự cảm biến chênh áp HVAC, nhưng được thiết kế để chịu được áp suất cao hơn và môi trường khắc nghiệt.
Dải đo phổ biến: 0-1 kPa, 0-5 kPa, có thể lên đến 0-10 kPa hoặc cao hơn tùy ứng dụng.
Ứng dụng: Trong hệ thống lọc bụi (bag filter), giám sát mức độ tắc nghẽn của túi lọc để kích hoạt quá trình làm sạch (pulse jet).
Tín hiệu ngõ ra: Thường là 4-20mA, tích hợp với PLC để tự động hóa.
Đặc điểm nổi bật:
- Chịu được bụi, nhiệt độ cao, và rung động trong môi trường công nghiệp.
- Đo chênh áp lớn hơn so với HVAC, tập trung vào hiệu suất hệ thống lọc.

Các Dãy Đo Phổ Biến Và Ứng Dụng Cụ Thể của cảm biến áp suất khí

Cảm biến áp suất khí được thiết kế với nhiều dải đo khác nhau để đáp ứng các ứng dụng đa dạng. Dưới đây là các dãy đo thường gặp và mục đích sử dụng trong thực tế:

1. Dãy đo áp suất thấp (thường dùng trong HVAC):

0-25 Pa: Đo chênh áp trong hệ thống thông gió nhỏ, kiểm tra luồng khí qua bộ lọc.
0-50 Pa: Giám sát áp suất trong phòng sạch hoặc hệ thống ống dẫn khí nhỏ.
0-100 Pa: Ứng dụng trong kiểm soát áp suất phòng hoặc đo chênh áp qua quạt gió.
0-250 Pa: Phù hợp với hệ thống HVAC lớn hơn, đo áp suất trong ống dẫn khí.
0-500 Pa: Dùng trong các hệ thống cần độ nhạy cao, như kiểm soát không khí trong tòa nhà thương mại.
0-1 kPa: Đo áp suất trong các ứng dụng công nghiệp nhẹ hoặc HVAC phức tạp.
0-5 kPa: Giám sát áp suất khí trong các hệ thống lớn hơn, như nhà máy xử lý không khí.

2. Dãy đo áp suất cao (thường dùng trong khí nén công nghiệp):

0-6 bar: Đo áp suất khí nén trong các máy nén khí nhỏ hoặc hệ thống khí nén cơ bản.
0-10 bar: Ứng dụng phổ biến trong dây chuyền sản xuất, như điều khiển van khí hoặc thiết bị khí nén.
0-16 bar: Phù hợp với các hệ thống khí nén công suất trung bình, giám sát áp suất trong bình chứa.
0-25 bar: Dùng trong các ứng dụng nặng, như ngành sản xuất thép hoặc ô tô, nơi áp suất khí nén cao được yêu cầu.

3.Dãy đo chênh lệch áp công nghiệp

Dãy nhỏ: 0-10 mbar, 0-50 mbar – dùng cho hệ thống HVAC (sưởi, thông gió), đo chênh áp qua ống gió.
Dãy trung: 0-1 bar, 0-5 bar – đo lưu lượng nước, khí nén trong nhà máy.
Dãy lớn: 0-10 bar, 0-50 bar – dùng trong dầu khí, đo chênh áp qua van lớn hoặc bơm áp suất cao.

Việc hiểu rõ các dải đo này cho phép bạn áp dụng cảm biến áp suất khí một cách hiệu quả, đáp ứng chính xác nhu cầu của hệ thống.

Tại Sao Hiểu Biết Về Cảm Biến Áp Suất Khí Lại Quan Trọng?

Đối với các kỹ sư, quản lý nhà máy hoặc chuyên gia HVAC, việc nắm rõ vai trò của cảm biến áp suất khí là chìa khóa để tối ưu hóa hệ thống. Thiết bị này không chỉ đơn thuần là một công cụ đo lường, mà còn là một phần không thể thiếu trong việc:

Đảm bảo an toàn: Phát hiện sớm các vấn đề như áp suất vượt ngưỡng cho phép, từ đó giảm nguy cơ tai nạn.
Tránh mua sai lầm: việc đo áp suất trong HVAC và áp suất khí trong lọc bụi là hai ứng dụng hoàn toàn khác nhau. Anh em cần hiểu rõ từng ứng dụng để chọn thiết bị cho phù hợp.
Tăng hiệu quả: Duy trì áp suất ở mức lý tưởng, giúp tiết kiệm năng lượng và nâng cao hiệu suất vận hành.
Hỗ trợ bảo trì: Cung cấp dữ liệu liên tục để dự đoán thời điểm cần bảo dưỡng, tránh thời gian chết không mong muốn.

Hãy tưởng tượng một hệ thống công nghiệp không có cảm biến áp suất khí – mọi thứ sẽ phụ thuộc vào phán đoán thủ công, dẫn đến rủi ro cao hơn và chi phí vận hành tăng vọt. Trong khi đó, với HVAC, chất lượng không khí và sự thoải mái của con người có thể bị ảnh hưởng nghiêm trọng nếu áp suất không được kiểm soát chặt chẽ.

Cách chọn Cảm Biến Áp Suất Khí vào thực tế

Hiểu biết về cảm biến áp suất khí là bước đầu tiên để cải thiện hiệu quả và độ tin cậy của hệ thống mà bạn đang quản lý. Nếu bạn làm việc trong ngành công nghiệp hoặc HVAC, đây là một số gợi ý để tận dụng tối đa thiết bị này:

1.Xác định nhu cầu:

Xác định vị trí và điều kiện mà cảm biến áp suất khí cần hoạt động, như áp suất cao/thấp hoặc môi trường khắc nghiệt.
Bạn cần đo áp suất thấp trong HVAC (Pa, kPa) hay áp suất cao trong khí nén (bar)?
Đối với ứng dụng lọc bụi bạn cần chọn loại đo chênh áp công nghiệp.
Hãy xem các dãy đo áp suất cho từng ứng dụng ở trên.

2.Chọn đúng loại cảm biến:

Tùy thuộc vào ứng dụng, bạn có thể cần cảm biến với độ nhạy cao, khả năng chống ăn mòn hoặc tích hợp với hệ thống tự động hóa.
Các cảm biến áp suất khí cho HVAC thường dùng lớp màng nhựa, điều đó có nghĩa rằng nó không thể sử dụng cho công nghiệp.
Cảm biến áp suất khí cho công nghiệp lại dùng tốt cho HVAC.
Đảm bảo dải đo của cảm biến nằm trong phạm vi áp suất thực tế của hệ thống.

3.Tín hiệu ngõ ra 4-20mA hay 0-10V:

Bạn nên chọn tín hiệu ngõ ra 4-20mA để phù hợp với hầu hết các hệ thống giám sát và điều khiển. Vì đa số các thiết bị đo và đọc dữ liệu đều chọn 4-20mA làm tiêu chuẩn.

Tín hiệu 0-10V là lựa chọn bên cạnh 4-20mA. Nếu hệ thống của bạn đã có các thiết bị đọc tín hiệu 0-10V thì cách duy nhất và tối ưu nhất là phải chọn tín hiệu ngõ ra 0-10V.

Cảm biến áp suất khí không chỉ là một thiết bị kỹ thuật – nó là cầu nối giữa vận hành ổn định và hiệu suất tối ưu. Với vai trò quan trọng trong ngành công nghiệp và HVAC, việc nắm rõ cách thức hoạt động và ứng dụng của nó sẽ giúp bạn đưa ra các quyết định thông minh hơn cho hệ thống của mình.

Đừng để những sự cố áp suất nhỏ phá hủy thành quả lớn của bạn. Với kinh nghiệm và uy tín trong ngành đo lường, chúng tôi cam kết mang đến cho bạn cảm biến áp suất khí tốt nhất, cùng dịch vụ hỗ trợ tận tâm.

Liên hệ ngay với chúng tôi nếu bạn đang phân vân lựa không biết chọn loại nào. Hotline / Zalo: 0937.27.55.66 ngay để được tư vấn.

Xem thêm: cảm biến áp suất là gì tại đây!

Chúc các bạn thành công !

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi: 0937.27.55.66

Kiến Thức Tự Động Hóa

Áp Suất Dương và Áp Suất Âm: Sự Khác Biệt và Ứng Dụng

Đã đăng trên 18/03/202519/09/2025 bởi Nguyễn Minh Hòa

18
Th3

Áp suất dương và áp suất âm không chỉ là những khái niệm vật lý khô khan mà còn là chìa khóa mở ra vô số ứng dụng thực tế, từ công nghiệp đến đời sống. Hiểu rõ sự khác biệt giữa chúng, cách hoạt động, và cách chọn thiết bị đo lường sẽ giúp bạn tối ưu hóa hiệu quả công việc và tiết kiệm chi phí. Đừng để sự thiếu hiểu biết cản trở bạn – hãy bắt đầu khám phá và áp dụng ngay hôm nay!

Bạn có bao giờ tự hỏi tại sao máy hút bụi có thể hút sạch từng hạt bụi nhỏ li ti, trong khi máy bơm lại đẩy nước lên cao hàng chục mét? Bí mật nằm ở áp suất dương và áp suất âm – hai khái niệm vật lý đơn giản nhưng đóng vai trò quan trọng trong đời sống và công nghiệp. Nếu bạn đang tìm hiểu về áp suất, cách chúng hoạt động, và ứng dụng thực tế, thì bài viết này chính là câu trả lời dành cho bạn!

Trong thế giới hiện đại, từ hệ thống HVAC trong nhà cao tầng đến dây chuyền sản xuất công nghiệp, áp suất dương và áp suất âm xuất hiện ở khắp mọi nơi. Hãy cùng khám phá sự khác biệt giữa chúng, cách đo lường, và tại sao bạn cần hiểu rõ hai khái niệm này ngay hôm nay.

Xem thêm: áp suất là gì? nếu như anh em chưa biết nhé.

Nội Dung Chính

Áp Suất Dương và Áp Suất Âm Là Gì?

Tạo áp suất dương bằng cách thổi bong bóng

Trước hết, hãy định nghĩa rõ ràng:

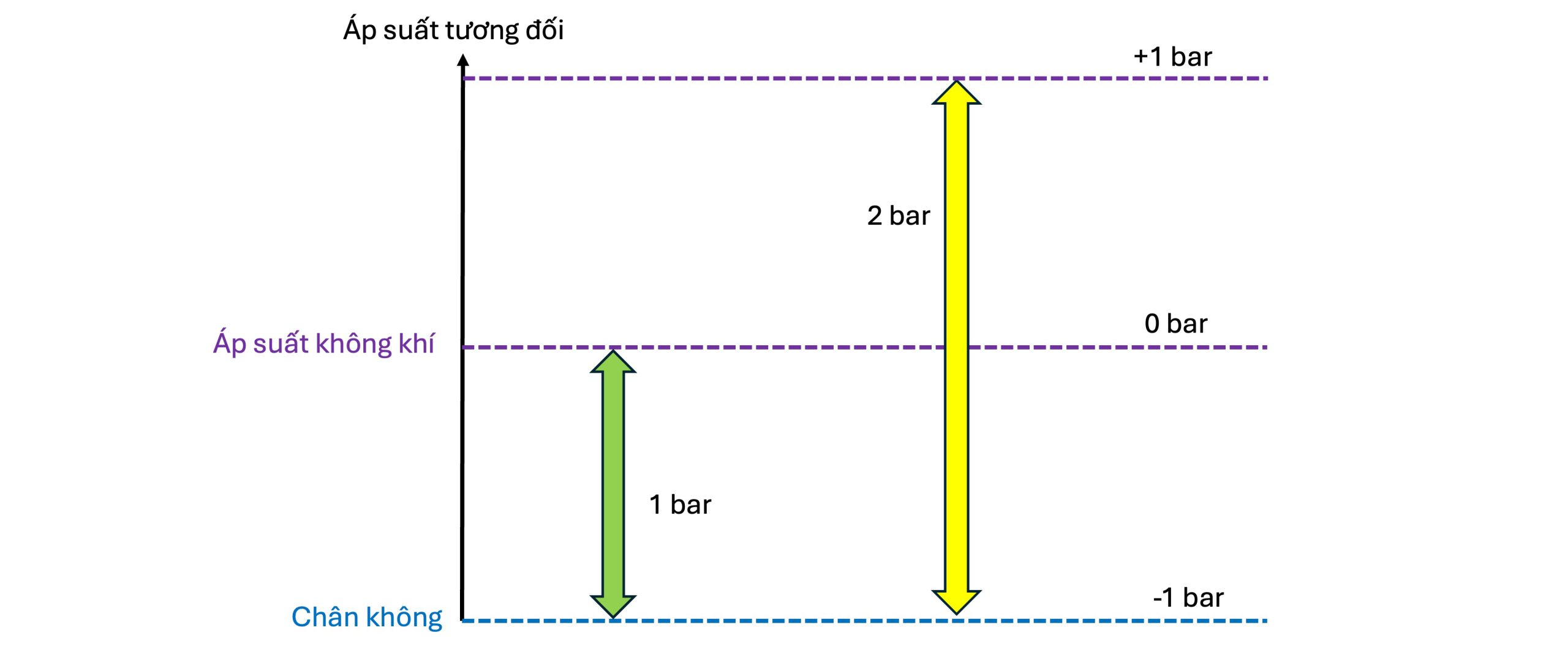

Áp suất dương: Là áp suất lớn hơn áp suất khí quyển (thường là 1 atm ~ 1 bar hoặc 101.325 Pa tại mực nước biển). Đây là lực “đẩy” chất lỏng, khí ra ngoài môi trường.
Áp suất âm: Là áp suất nhỏ hơn áp suất khí quyển, tạo ra hiệu ứng “hút” khi áp suất bên trong thấp hơn bên ngoài.

Ví dụ thực tế:

Khi bạn thổi bóng bay, bạn tạo ra áp suất dương để đẩy không khí vào trong.
Khi bạn dùng ống hút để uống nước, bạn tạo áp suất âm trong miệng để kéo nước lên.

Hai loại áp suất này không chỉ tồn tại trong tự nhiên mà còn được con người khai thác trong các thiết bị công nghệ cao như cảm biến áp suất, máy nén khí, hoặc hệ thống chân không.

Nguyên Lý Hoạt Động Đằng Sau Áp Suất

Áp suất là lực tác động trên một đơn vị diện tích (P = F/A). Khi áp suất thay đổi, nó tạo ra sự chênh lệch dẫn đến chuyển động của chất lỏng hoặc khí:

Áp suất dương: Xảy ra khi lực nén (ví dụ: từ piston hoặc quạt) đẩy phân tử khí/chất lỏng ra ngoài.
Áp suất âm: Xuất hiện khi không gian bị làm trống (ví dụ: máy bơm hút chân không), khiến áp suất bên ngoài đẩy chất lỏng/khí vào để cân bằng.

Sự chênh lệch này là nền tảng của nhiều ứng dụng, từ y học (máy thở) đến công nghiệp (máy hút bụi công suất lớn). Một số khu vực như sản xuất thuốc vừa sử dụng áp suất dương vừa sử dụng áp suất âm trong quá trình sản xuất của mình.

Ứng Dụng Thực Tế của Áp Suất Dương và Áp Suất Âm

Hiểu rõ áp suất dương và áp suất âm không chỉ là kiến thức lý thuyết mà còn giúp bạn áp dụng vào thực tế. Dưới đây là những ứng dụng nổi bật:

1. Trong Công Nghiệp

Áp suất dương:

Máy nén khí sử dụng áp suất dương để cung cấp khí nén cho các công cụ khí động (pneumatic tools).
Hệ thống bơm nước trong nhà máy dùng áp suất dương để đẩy nước qua đường ống dài.

Áp suất âm:

Máy hút bụi công nghiệp tạo áp suất âm để hút bụi và chất thải.
Hệ thống chân không trong sản xuất linh kiện điện tử đảm bảo không khí sạch, không tạp chất.

Áp suất dương và áp suất âm:

Máy triệt trùng sản xuất bia – sữa vừa dùng áp suất dương và áp suất âm để lên men.
Sản xuất thuốc cần hút chân không tạo áp suất âm để làm sạch và áp suất Dương của hơi nóng để khi điều chế dược phẩm.

Mình đã tham gia cung cấp, lắp đặt hệ thống điều khiển áp suất của một nhà máy dược tại Thủ Đức. Yêu cầu áp suất dương và áp suất âm phải có độ chính xác cao từ 10-20mbar cho áp suất làm việc -1000 mbar cho tới + 3000 mbar.

2. Trong Y Tế

Áp suất dương: Máy CPAP (Continuous Positive Airway Pressure) giúp bệnh nhân khó thở duy trì hô hấp bằng cách đẩy không khí vào phổi.
Áp suất âm: Máy hút dịch trong phẫu thuật dùng áp suất âm để loại bỏ máu và chất lỏng khỏi cơ thể.

3. Trong Đời Sống Hằng Ngày

Áp suất dương: Bình xịt nước rửa kính ô tô đẩy dung dịch ra ngoài nhờ áp suất dương.
Áp suất âm: Ống hút nước hoặc máy hút sữa hoạt động dựa trên áp suất âm.

Tại Sao Bạn Nên Quan Tâm Đến Áp Suất Dương và Áp Suất Âm?

Tiết kiệm năng lượng: Hiểu áp suất giúp tối ưu hóa hệ thống, giảm hao phí điện năng.
An toàn: Trong công nghiệp, kiểm soát áp suất sai có thể dẫn đến nổ đường ống hoặc hỏng thiết bị.
Hiệu quả: Chọn đúng thiết bị đo (như cảm biến áp suất) dựa trên loại áp suất sẽ tăng hiệu suất làm việc.

Ví dụ, nếu bạn đang thiết kế hệ thống cấp nước, việc chọn máy bơm tạo áp suất dương phù hợp sẽ đảm bảo nước đến được mọi ngóc ngách mà không gây lãng phí.

Trong một số điều kiện làm việc đôi khi áp suất dương và áp suất hoạt động cùng lúc trong quá trình điều chế.

Công Nghệ Đo Lường Áp Suất Hiện Đại

Để kiểm soát áp suất dương và áp suất âm, các thiết bị như cảm biến áp suất (pressure sensor) là không thể thiếu. Một số loại phổ biến:

Cảm biến áp suất dương: cảm biến sẽ đo áp suất chỉ đo từ 0 bar trở lên. Áp suất đo có thể 0-1 bar, 0-6 bar, 0-10 bar, 0-16 bar … Các dãy áp suất tham khảo:

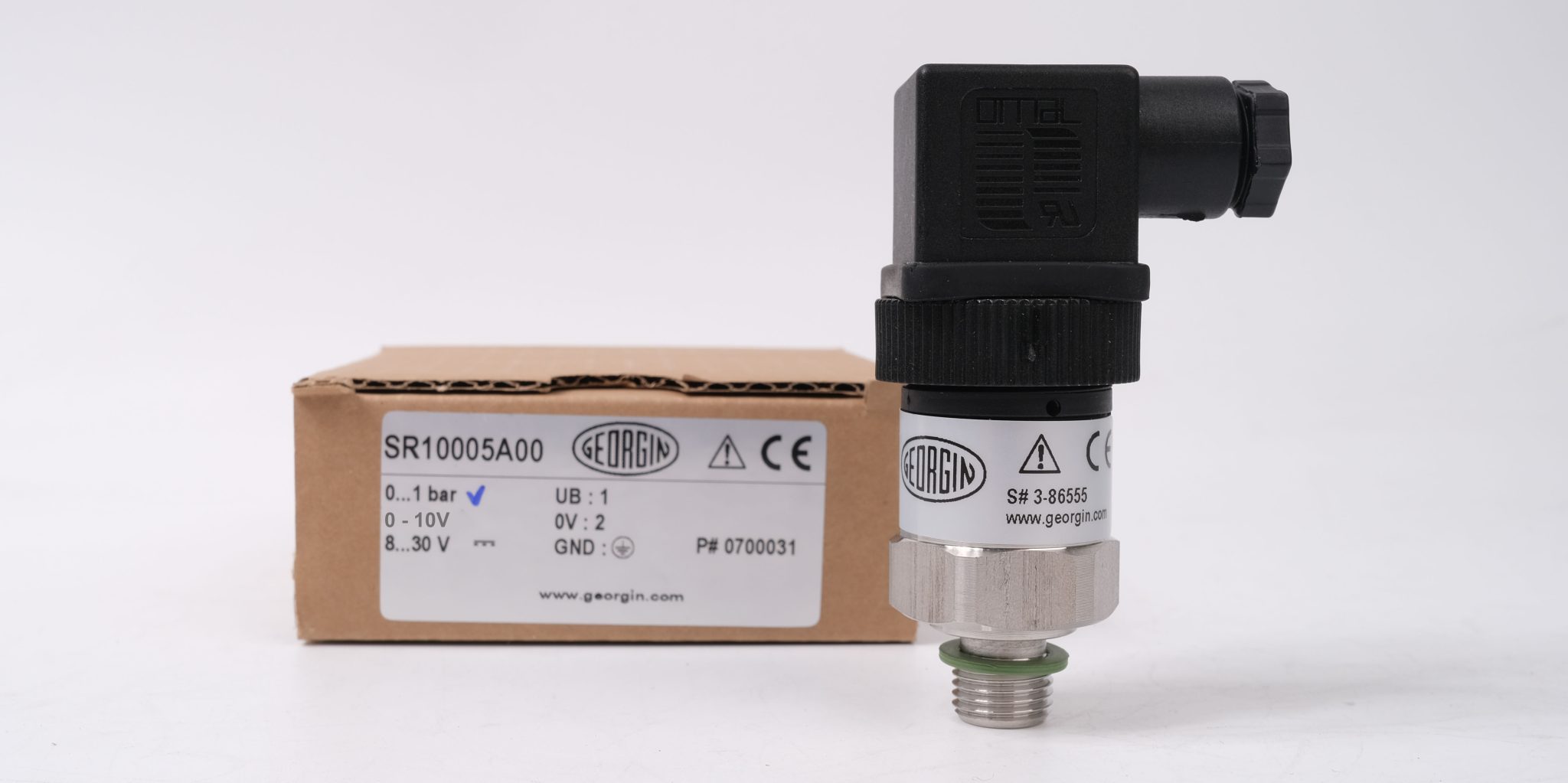

SR2P005A00 (0/160 mbar)
SR1A005A00 (0/1.6 bar)
SR1D005A00 (0/6 bar)
SR13005A00 (0/10 bar)
SR1E005A00 (0/16 bar)

Cảm biến áp suất âm: cảm biến sẽ đo áp suất sẽ đo từ 0 bar trở xuống. Áp suất đo có thể là -1…0 bar, -500mbar – 0 bar. Các dãy áp suất tham khảo:

SR1L005A00 (-1/0 bar)
SR1Q005A00 (-1/3 bar)

Cảm biến áp suất vừa dương vừa âm: cảm biến đo áp suất từ âm cho tới dương. Áp suất đo -1…+1 bar hoặc -1…+3 bar và cao nhất -1…+24 bar theo tiêu chuẩn.

SR1Q005A00 (-1/3 bar)
FKP ( -1/1bar), (-1/2bar), (-1/30bar)

Các cảm biến này thường có tín hiệu đầu ra 4-20mA hoặc 0-10V, giúp tích hợp dễ dàng với PLC hoặc hệ thống điều khiển tự động. Đối với một số cảm biến chính xác cao như FKP thì chỉ có ngọ ra 4-20mA HART mà không có lựa chọn 0-10V.

Làm Thế Nào Để Áp Dụng Kiến Thức Này?

Nếu bạn đang muốn ứng dụng áp suất dương và áp suất âm vào công việc hoặc cuộc sống, đây là các bước cụ thể:

Xác định nhu cầu: Bạn cần tạo lực đẩy (áp suất dương) hay lực hút (áp suất âm)?
Chọn thiết bị phù hợp:
- Máy bơm hoặc quạt cho áp suất dương.
- Máy hút chân không hoặc bơm hút cho áp suất âm.
Sử dụng cảm biến áp suất: Đảm bảo đo lường chính xác với thiết bị từ các thương hiệu uy tín như Georgin, Wika, E+H, Siemens …
Tham khảo chuyên gia: Liên hệ nhà cung cấp thiết bị công nghiệp tại Việt Nam để được tư vấn chi tiết.

Mua Thiết Bị Đo Áp Suất Ở Đâu?

Tại Việt Nam, bạn có thể tìm mua cảm biến áp suất hoặc thiết bị liên quan tại:

Georgin: Cung cấp cảm biến áp suất sản xuất tại Pháp, giá cạnh tranh.
E+H: Đa dạng sản phẩm cho công nghiệp với tiêu chuẩn cao
Wika: sự lựa chọn hàng đầu cho các thiết bị đo áp suất.

Hãy kiểm tra thông số kỹ thuật (dải đo, tín hiệu đầu ra, chất liệu) và yêu cầu giấy chứng nhận CO, CQ để đảm bảo chất lượng.

Cảm biến áp suất dương và áp suất âm

Nếu muốn đo áp suất dương và áp suất âm truyền về PLC hoặc các bộ hiển thị áp suất thì cảm biến áp suất là lựa chọn duy nhất.

Có nhiều hãng cung cấp cảm biến áp suất bạn cần tĩnh táo để xem xét thương hiệu, hàng có sẵn hay đặt hàng, độ chính xác và xuất xứ.

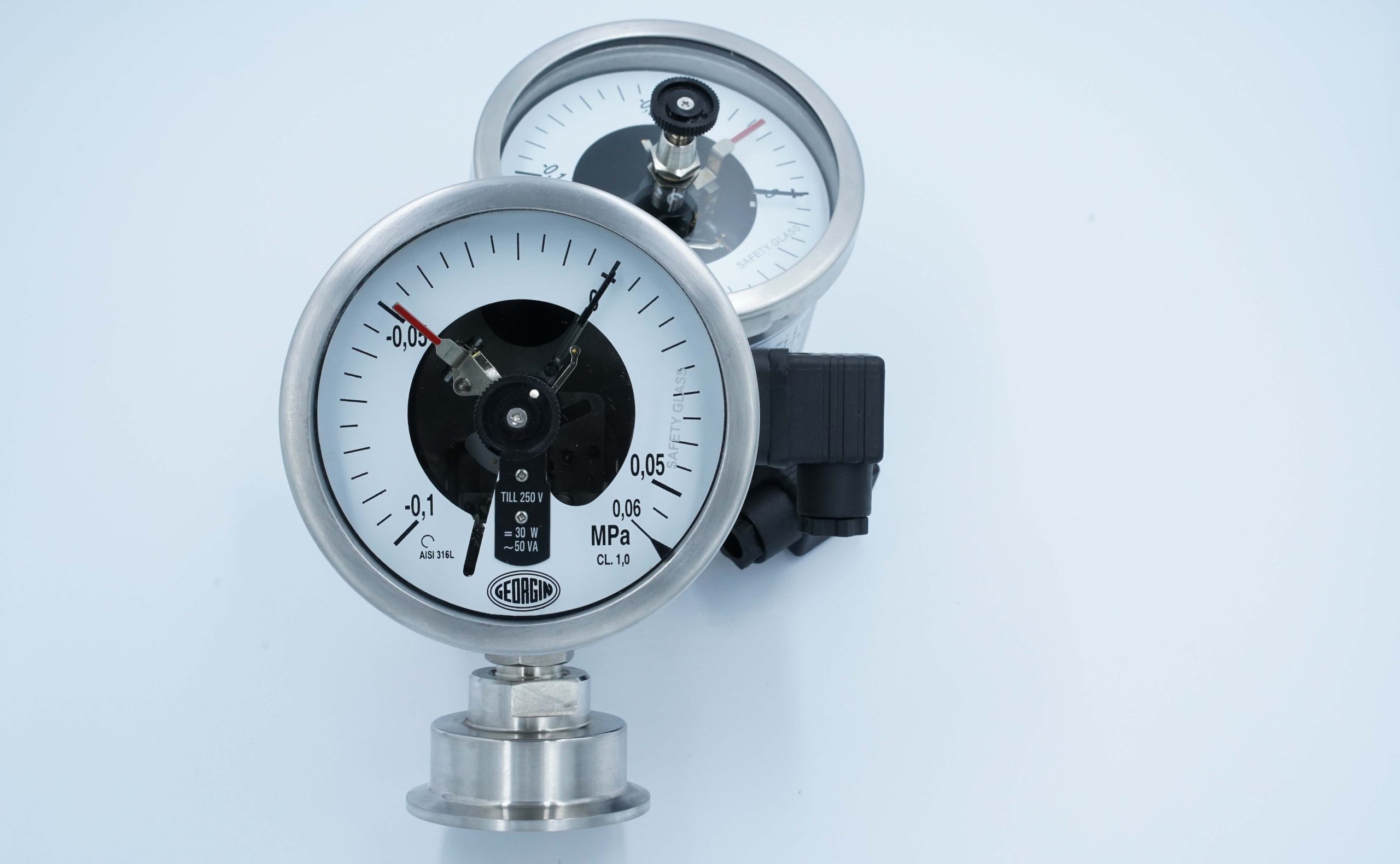

Đồng hồ áp suất dương và áp suất âm

Bên cạnh cảm biến áp suất có thể vừa đo áp suất dương vừa đo áp suất âm thì đồng hồ đo áp suất cũng có lựa chọn này.

Mình khá bất ngờ khi mà đa số các nhà máy dược phẩm hoặc thực phẩm đều dùng rất nhiều đồng hồ đo áp suất dương và áp suất âm trong các dây chuyển sản xuất công nghệ của mình.

Một Số Lưu Ý Khi Sử Dụng

Bảo trì định kỳ: Cảm biến áp suất cần được vệ sinh để tránh tắc nghẽn bởi cặn bẩn.
Kiểm tra môi trường: Đảm bảo thiết bị chịu được nhiệt độ và độ ẩm của nơi lắp đặt (IP65, IP67).
Đọc kỹ hướng dẫn: Sai sót trong cài đặt có thể làm hỏng hệ thống.

Nếu bạn cần thêm thông tin về cảm biến áp suất dương và áp suất âm, đồng hồ áp suất dương và áp suất âm, cảm biến áp suất chân không, đồng hồ áp suất chân không …Chúng tôi luôn sẵn sàng hỗ trợ bạn! Gọi ngay holine / Zalo 0937.27.55.66 để được tư vấn trước khi quyết định mua hàng.

Có thể bạn chưa biết: cảm biến áp suất hoạt động thế nào, xem tại đây!

Chúc các bạn thành công !

Kỹ sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi: 0937.27.55.66

Kiến Thức Tự Động Hóa

Áp Suất Âm Là Gì? Giải Thích Chi Tiết Và Ứng Dụng Thực Tế

Đã đăng trên 14/03/202521/04/2025 bởi Nguyễn Minh Hòa

14
Th3

Áp suất âm là một khái niệm quen thuộc trong vật lý và kỹ thuật, nhưng không phải ai cũng hiểu rõ bản chất và cách nó hoạt động trong đời sống. Trong bài viết này, chúng ta sẽ cùng tìm hiểu áp suất âm là gì, cách nó được tạo ra, và những ứng dụng thực tiễn đáng kinh ngạc của nó trong y học, công nghiệp, và đời sống hàng ngày.

Nội Dung Chính

Áp Suất Âm Là Gì?

Áp suất âm không phải là áp suất nhỏ hơn 0 Pa (vì áp suất tuyệt đối không thể âm), mà là áp suất thấp hơn so với áp suất khí quyển – thường được lấy chuẩn là 101.325 Pa (1 atm). Nói cách khác, đây là áp suất tương đối, được tính bằng công thức:

Áp suất tương đối = Áp suất tuyệt đối – Áp suất khí quyển

Khi kết quả là một giá trị âm, ta gọi đó là “áp suất âm”. Ví dụ, nếu áp suất tuyệt đối là 80.000 Pa, thì áp suất tương đối sẽ là:

50.000 – 101.325 = -51.325 Pa.

Áp Suất Âm Được Tạo Ra Như Thế Nào?

Áp suất âm xuất hiện khi một khu vực có áp suất thấp hơn môi trường xung quanh. Điều này thường xảy ra nhờ các thiết bị hoặc quá trình vật lý như:

Hút không khí: Máy bơm chân không hoặc ống hút làm giảm lượng không khí trong một không gian kín.
Giãn nở thể tích: Như khi phổi của chúng ta giãn ra để hít thở, tạo áp suất thấp hơn bên ngoài.
Chênh lệch áp suất: trong các bộ lọc không khí, màng lọc công nghiệp cũng gây ra áp suất âm.

Để tạo áp suất âm trong đường ống chúng ta có thể dùng một motor hút chân không để tạo áp âm. Cảm biến áp suất âm FKP được sử dụng để đo áp suất âm trong đường ống. Tín hiệu được truyền về trung tâm để hiển thị và điều khiển bơm.

Ứng Dụng Của Áp Suất Âm Trong Đời Sống

Áp suất âm không chỉ là một khái niệm lý thuyết mà còn có vai trò quan trọng trong nhiều lĩnh vực:

Y học

Phòng áp suất âm: Được sử dụng trong bệnh viện để ngăn vi khuẩn, virus thoát ra ngoài, đặc biệt trong các khu vực cách ly bệnh truyền nhiễm.
Máy hút dịch: Hỗ trợ phẫu thuật hoặc điều trị bằng cách loại bỏ chất lỏng nhờ áp suất âm.

Công nghiệp

Máy hút bụi: Hoạt động dựa trên nguyên lý tạo áp âm để hút bụi bẩn.
Hệ thống chân không: Dùng trong sản xuất linh kiện điện tử hoặc đóng gói thực phẩm.
Máy hút chân không: áp âm được hút gần về chân không tuyệt đối sử dụng cho việc làm sạch.
Bơm hút chân không, bơm chìm: đều sử dụng áp suất âm.
Phòng sạch: đều sử dụng áp âm để đảm bảo vi khuẩn không thể xâm nhập.

Đời sống hàng ngày

Khi bạn dùng ống hút để uống nước, áp suất âm trong ống kéo chất lỏng lên miệng.
Hệ thống thông gió trong chung cư cũng tận dụng nguyên lý này để lưu thông không khí.

Sự Khác Biệt Giữa Áp Suất Âm Và Chân Không

Nhiều người nhầm lẫn giữa áp suất âm và chân không. Thực tế: Chân không là trạng thái áp suất tuyệt đối rất thấp, gần bằng 0 Pa.
Áp âm chỉ là mức áp suất thấp hơn áp suất khí quyển, không nhất thiết đạt tới chân không hoàn hảo. Nhưng khi hút về tới -1 atm = 1 bar thì áp suất này cũng gọi là áp suất chân không.

Lợi Ích Và Hạn Chế Của Áp Suất Âm

Lợi ích

Hiệu quả trong việc di chuyển chất lỏng, khí, hoặc hạt bụi.
Tiết kiệm năng lượng trong các hệ thống tự nhiên như hô hấp.

Hạn chế:

Cần thiết bị chuyên dụng (máy bơm, quạt hút) để duy trì.
Nếu không kiểm soát tốt, có thể gây nguy hiểm như nổ bình chứa.

Áp suất âm là một hiện tượng vật lý thú vị với vô vàn ứng dụng từ y học, công nghiệp đến đời sống. Hiểu rõ khái niệm này không chỉ giúp bạn nắm bắt cách hoạt động của nhiều thiết bị mà còn mở ra cơ hội khám phá các công nghệ mới trong tương lai.

Bạn muốn tìm hiểu thêm về áp suất nói chung hoặc cách áp dụng nó trong thực tế? Hãy để lại bình luận hoặc liên hệ với chúng tôi Zalo 0937.27.55.66 để được giải đáp chi tiết!

Xem thêm: cấu tạo – nguyên lý hoạt động cảm biến áp suất và cảm biến áp suất âm tại đây!

Chúc các bạn thành công!

Hướng Dẫn

Hướng dẫn chi tiết về Điện Công Nghiệp và Dân Dụng 2025

Đã đăng trên 12/03/202514/03/2025 bởi Nguyễn Minh Hòa

12
Th3

Điện công nghiệp và dân dụng là hai lĩnh vực sử dụng điện với mục đích và quy mô khác nhau. Điện dân dụng phục vụ các nhu cầu sinh hoạt trong gia đình, như chiếu sáng, làm mát, và sử dụng thiết bị gia dụng.

Trong khi đó, điện công nghiệp được sử dụng trong các nhà máy, xí nghiệp để vận hành máy móc, sản xuất và xử lý công nghiệp. Hiểu rõ sự khác biệt giữa điện công nghiệp và dân dụng giúp chúng ta quản lý năng lượng hiệu quả hơn và đảm bảo an toàn.

Nội Dung Chính

Điện công nghiệp và dân dụng là gì?

Điện dân dụng:

Điện dân dụng là điện mày dùng ở nhà, như bật đèn, chạy quạt, hay sạc điện thoại. Điện áp suất điện dân dụng là 220V tại Việt Nam. Điện áp vừa đủ cho các thiết bị điện trong nhà.

Điện dân dụng sử dụng điện 1 pha L-N: gồm 2 lỏi điện áp Nóng và trung tính.

Điện công nghiệp:

Điện công nghiệp là điện dùng ở nhà máy, chỗ có máy móc lớn như máy xi mạ, máy cắt, máy cuộn … Điện công nghiệp dùng điện áp từ 380V đến 480V.

Điện công nghiệp sử dụng điện 3 pha: 3 lỏi nóng ( dây pha )và 1 lỏi trung tính.

Nói đơn giản: Nhà thì dùng ít điện, còn nhà máy thì dùng nhiều điện hơn do đa phần sản xuất 24/24. Điện dân dụng cho sinh hoạt, điện công nghiệp cho sản xuất.

Điều thú vị là: điện áp 1 pha dân dụng chính là 1 phần của điện áp 3 pha công nghiệp, cụ thể khi đo điện áp:

Đo 1 dây pha bất kỳ với dây trung tính sẽ ra 220V
Đo 1 dây pha bất kỳ với dây dây pha khác sẽ ra 380V

Điều đó có nghĩa rằng điện 1 pha là 1 phần của điện 3 pha. Điện công nghiệp cũng có thể dùng được cho điện dân dụng khi chúng ta lấy 1 pha với dây trung tính. Như vậy, điện công nghiệp và dân dụng có liên quan mật thiết với nhau chứ không phải là khác nhau hoàn toàn.

Ứng dụng của điện công nghiệp và dân dụng

Điện công nghiệp và dân dụng đều sinh ra để phục vụ con người. Tuy nhiên, mỗi một loại điện có mục đích sử dụng và nhu cầu hoàn toàn khác nhau.

Điện dân dụng dùng cho?

Ở nhà, dùng điện cho mấy thứ quen thuộc:

– Đèn để sáng.

– Tủ lạnh giữ đồ ăn tươi.

– Điều hòa cho mát.

– Giải trí ( tivi, loa )

– Nấu ăn ( nồi cơm điện, bếp từ )

Theo thống kê 2023 thì một hộ gia đình gồm có hai người có thể có mức tiêu thụ hàng năm từ 2.000 đến 2.700 kWh. Trung bình khoảng 5,5/7 kWh mỗi ngày, tổng cộng khoảng 187,5 kWh mỗi tháng. Con số này gấp đôi mức tiêu thụ năng lượng của một người sống một mình với 1.100 kWh

Điện công nghiệp thì sao?

Nhà máy thì cần điện công nghiệp với điện áp từ 380V trở lên cho:

– Máy móc lớn, như máy cắt sắt hay dây chuyền lắp xe.

– Máy dệt, máy hàn, máy đóng gói

– Đèn, quạt, điều hòa

– Vận hành các máy móc tự động hóa

Nhà máy sử dụng điện công nghiệp hơn điện dân dụng gấp nhiều lần. Ngành công nghiệp, đặc biệt là sản xuất, Ngành công nghiệp và xây dựng là ngành tiêu thụ điện lớn nhất trong nước, luôn chiếm hơn 50% tổng sản lượng tiêu thụ.

Khác nhau giữa điện nhà và điện nhà máy

Tiêu chí	Điện dân dụng	Điện công nghiệp
Điện áp	Tại Việt Nam Thường 220Vac – 1 pha Ở các nước khác như Nhật, Đài Loan, Mỹ … thì dùng điện áp 110-120V …	Thường 380Vac hoặc cao hơn, loại 3 pha. Tại Nhật thì dùng 200V – 3 pha.
Công suất	Nhỏ, cho gia đình	Lớn, cho máy móc
Thời gian dùng	Tập trung sáng / tối	Liên tục 24/24
An toàn	Ít nguy hiểm hơn	Nguy hiểm cao, cần được huấn luyện.
Chuyên môn	Cơ bản về điện	Cần có đào tạo bài bản, chuyên môn vững chắc.
Độ phức tạp	Điện 1 pha có 2 lỏi L-N	Điện 3 pha có 3-4 lõi: 3 dây nóng và 1 dây trung tính.
Chi phí	Tại Việt Nam tính theo bậc thang số Kw sử dụng	Thường có giá cố định nhưng giá cao hơn điện sinh hoạt khá nhiều.

Có ông anh hỏi tôi rằng mấy anh kỹ sư điện công nghiệp biết sửa điện dân dụng hay không?

Câu trả lời: tất nhiên là có nha.

Kỹ sư điện hoặc các anh em được học, đào tạo qua ngành nghiện công nghiệp dư sức đảm nhận sửa điện dân dụng. Các kiến thức liên quan tới ngành điện cao hơn rất nhiều so với điện dân dụng.

Ngược lại, các anh em chuyên làm điện dân dụng thì không nên làm điện công nghiệp. Bởi điện công nghiệp có nhiều sự khác biệt về tiêu chuẩn an toàn, điện áp, mạch điện cụng phức tạp hơn.

Anh em nhớ nhé.

Làm sao để dùng điện an toàn?

Ở nhà:

– Đừng cắm quá nhiều đồ vào một ổ điện, dễ cháy.

– Kiểm tra dây điện, thấy hỏng thì thay mới.

– Muốn sửa gì thì tắt điện trước.

– Tắt nguồn khi không dùng hoặc sửa chữa.

– Nếu phát hiện dây điện nóng có thể do quá tải, cần tham khảo ngươi có kiến thức chuyên môn.

Ở nhà máy:

– Phải được học và đào tạo bài bản về an toàn điện.

– Sử dung bảo hộ: mang găng tay, giày chống điện.

– Làm đúng quy tắc, không tự ý sửa chữa nếu không có chuyên môn

Làm sao để tiết kiệm điện

Điện dân dụng:

– Dùng bóng đèn LED, vừa sáng vừa rẻ mà tiết kiệm.

– Tắt đồ điện khi không xài.

– Mua đồ có nhãn “tiết kiệm năng lượng”.

Ở nhà máy:

– Sử dụng biến tần cho các motor để tối ưu hóa công suất

– Dùng máy móc mới, ít tốn điện.

– Lắp thêm đồng hồ đo công suất để giám sát các khu vực tiêu thụ điện thừa.

– Lắp điện Năng lượng mặt trời để tối ưu hóa điện năng sử dụng ban ngày.

Điện ở nhà và nhà máy khác nhau, nhưng đều cần dùng cẩn thận và tiết kiệm. Dùng đúng cách thì vừa an toàn, vừa đỡ tốn tiền.

Hiểu biết về điện công nghiệp và dân dụng giúp chúng ta quản lý năng lượng hiệu quả, đảm bảo an toàn, và thúc đẩy bền vững. Với sự khác biệt về mức điện áp, tiêu thụ, và ứng dụng, cả hai lĩnh vực đều cần các biện pháp cụ thể để tối ưu hóa sử dụng điện, từ việc sử dụng thiết bị tiết kiệm năng lượng ở nhà đến áp dụng công nghệ tiên tiến trong công nghiệp.

Ngành điện công nghiệp và dân dụng

1.Ngành Điện Dân Dụng

Đối tượng: Hộ gia đình, nhà ở, căn hộ.

– Công việc chính:

– Lắp đặt hệ thống điện: Thiết kế và lắp đặt các hệ thống điện cơ bản như ổ cắm, công tắc, đèn chiếu sáng, và cấp điện cho các thiết bị gia dụng (máy giặt, tủ lạnh, điều hòa…).

– Bảo trì và sửa chữa: Kiểm tra, sửa các sự cố như chập điện, mất điện, hoặc hỏng ổ cắm, đảm bảo hệ thống hoạt động tốt.

– Đảm bảo an toàn: Lắp các thiết bị bảo vệ như cầu dao chống giật (ELCB) và tuân thủ quy định an toàn điện để tránh nguy cơ cho người dùng.

– Ví dụ: Thợ điện dân dụng có thể đến nhà bạn để sửa đèn bị cháy hoặc lắp thêm ổ cắm mới.

2.Ngành Điện Công Nghiệp

– Đối tượng: Nhà máy, xí nghiệp, khu công nghiệp, tòa nhà thương mại.

– Công việc chính:

– Thiết kế hệ thống phức tạp: Xây dựng hệ thống điện cho máy móc, dây chuyền sản xuất, hoặc hệ thống chiếu sáng công suất lớn.

– Lắp đặt và vận hành: Triển khai các hệ thống điện áp cao (thường từ 380V trở lên), đảm bảo hoạt động ổn định.

– Bảo trì và sửa chữa Kiểm tra định kỳ, xử lý sự cố như hỏng biến tần hoặc mất điện cục bộ trong nhà máy.

– Ví dụ: Kỹ sư điện công nghiệp có thể thiết kế hệ thống điện cho một nhà máy sản xuất, đảm bảo máy móc chạy trơn tru.

Nghe thì điện công nghiệp hơn hẳn điện dân dụng nhưng thu nhập thì chưa chắc hơn đâu nha. Vì thế tùy theo nhu cầu, năng lực anh em có thể tự quyết định lựa chọn của mình.

Tóm lại,

– So sánh cho thấy điện công nghiệp và dân dụng có sự khác biệt rõ rệt về mức điện áp, mức tiêu thụ và cách sử dụng.

– Điện dân dụng thường dùng cho gia đình với mức điện áp 120/240V, trong khi điện công nghiệp từ 380V có thể lên đến 480V hoặc cao hơn cho máy móc lớn.

– Tiêu thụ điện công nghiệp thường cao hơn nhiều so với gia đình, với ngành sản xuất chiếm phần lớn.

– An toàn điện trong công nghiệp đòi hỏi đào tạo chuyên sâu và thiết bị bảo hộ, trong khi ở nhà cần chú ý tránh quá tải mạch điện.

– Hiệu quả năng lượng là mối quan tâm chung, với giải pháp như thiết bị tiết kiệm năng lượng cho gia đình và hệ thống quản lý năng lượng cho công nghiệp.

Chúc các bạn thành công !

Còn thắc mắc gì nữa về điện công nghiệp và dân dụng không. Nếu có thì nhắn mình qua Zalo: 0937.27.55.66
