Xin chào các em học sinh thân mến! Hôm nay, thầy sẽ hướng dẫn các em về công thức mạch điện nối tiếp và song song – một kiến thức nền tảng trong môn Vật lý. Bài hướng dẫn này được thiết kế để giúp các em dễ dàng nắm bắt và áp dụng trong cả học tập lẫn thực tế.

Mạch Điện Nối Tiếp: Những Điều Cần Biết

Khi các thiết bị điện được nối tiếp nhau, chúng tạo thành một “đường đi” duy nhất cho dòng điện. Hãy tưởng tượng như một đoàn người đi qua một cánh cửa hẹp – tất cả phải đi qua cùng một lối.

Công thức mạch điện nối tiếp

1. Cường độ dòng điện (I): Dòng điện đi qua mỗi thiết bị trong mạch nối tiếp đều bằng nhau.
   • Công thức: I = I₁ = I₂ = I₃ = … = Iₙ
2. Hiệu điện thế (U): Tổng hiệu điện thế trên các thiết bị bằng hiệu điện thế của nguồn.
   • Công thức: U = U₁ + U₂ + U₃ + … + Uₙ
3. Điện trở tương đương (R): Tổng của tất cả các điện trở trong mạch.
   • Công thức: R = R₁ + R₂ + R₃ + … + Rₙ

Sơ đồ mạch điện nối tiếp

Ví dụ thực tế

Giả sử chúng ta có 3 đèn LED với điện trở lần lượt là 10Ω, 20Ω và 30Ω được nối tiếp với nhau.

Điện trở tương đương sẽ là: R = 10Ω + 20Ω + 30Ω = 60Ω

Nếu nguồn điện có hiệu điện thế 12V, cường độ dòng điện qua mạch sẽ là: I = U/R = 12V/60Ω = 0.2A = 200mA

Mạch Điện Song Song: Giải Thích Dễ Hiểu

Trong mạch điện song song, các thiết bị được nối tạo thành nhiều “đường đi” khác nhau cho dòng điện. Giống như khi có nhiều quầy thanh toán trong siêu thị, mọi người có thể đi qua các lối khác nhau.

Công thức mạch điện song song

1. Hiệu điện thế (U): Hiệu điện thế trên mỗi nhánh song song đều bằng nhau và bằng hiệu điện thế nguồn.
   • Công thức: U = U₁ = U₂ = U₃ = … = Uₙ
2. Cường độ dòng điện (I): Tổng cường độ dòng điện bằng tổng cường độ dòng điện qua các nhánh.
   • Công thức: I = I₁ + I₂ + I₃ + … + Iₙ
3. Điện trở tương đương (R): Điện trở tương đương luôn nhỏ hơn điện trở nhỏ nhất trong mạch.
   • Công thức: 1/R = 1/R₁ + 1/R₂ + 1/R₃ + … + 1/Rₙ

Sơ đồ mạch điện song song

Ví dụ trực quan

Nếu chúng ta mắc 3 bóng đèn song song với điện trở lần lượt là 10Ω, 20Ω và 30Ω:

Điện trở tương đương sẽ là: 1/R = 1/10Ω + 1/20Ω + 1/30Ω = 0.1 + 0.05 + 0.033 = 0.183 R = 1/0.183 ≈ 5.46Ω

Với nguồn điện 12V, cường độ dòng điện qua mạch sẽ là: I = U/R = 12V/5.46Ω ≈ 2.2A

So Sánh Mạch Điện Nối Tiếp và Song Song

Khi nào mắc nối tiếp khi nào mắc song song

Mạch nối tiếp:

1. Dây đèn trang trí Giáng sinh kiểu cũ (khi một bóng hỏng, cả dây đèn tắt)
2. Cầu chì bảo vệ trong hệ thống điện
3. Pin trong đèn pin (các pin thường được nối tiếp để tăng điện áp)

Mạch song song:

1. Hệ thống điện trong nhà (các thiết bị được mắc song song)
2. Đèn LED trang trí hiện đại (một bóng hỏng, các bóng khác vẫn sáng)
3. Các ổ cắm điện trong nhà

Mẹo Giải Bài Tập Mạch Điện

Đối với mạch nối tiếp:

1. Xác định điện trở tương đương: Cộng tất cả các điện trở.
2. Tính cường độ dòng điện: Sử dụng I = U/R với R là điện trở tương đương.
3. Tính hiệu điện thế trên mỗi điện trở: Sử dụng U₁ = I × R₁ (tương tự cho các điện trở khác).

Đối với mạch song song:

1. Xác định điện trở tương đương: Sử dụng công thức 1/R = 1/R₁ + 1/R₂ + … + 1/Rₙ
2. Tính cường độ dòng điện tổng: I = U/R với R là điện trở tương đương.
3. Tính cường độ dòng điện qua mỗi nhánh: I₁ = U/R₁ (tương tự cho các nhánh khác).

Công Thức Tính Công Suất Điện

Công suất điện là tốc độ tiêu thụ năng lượng điện, được tính bằng watt (W).

Trong mạch nối tiếp:

• Công suất tiêu thụ trên mỗi điện trở: P₁ = I² × R₁
• Tổng công suất: P = I² × R = I × U

Trong mạch song song:

• Công suất tiêu thụ trên mỗi điện trở: P₁ = U² / R₁
• Tổng công suất: P = U² / R = U × I

Bài Tập Thực Hành

Bài tập 1: Mạch nối tiếp

Có 3 điện trở R₁ = 5Ω, R₂ = 10Ω và R₃ = 15Ω mắc nối tiếp với nguồn điện 12V. Hãy tính:

• Điện trở tương đương
• Cường độ dòng điện qua mạch
• Hiệu điện thế trên mỗi điện trở

Lời giải:

• R = 5Ω + 10Ω + 15Ω = 30Ω
• I = 12V / 30Ω = 0.4A
• U₁ = 0.4A × 5Ω = 2V
• U₂ = 0.4A × 10Ω = 4V
• U₃ = 0.4A × 15Ω = 6V

Bài tập 2: Mạch song song

Ba điện trở R₁ = 20Ω, R₂ = 30Ω và R₃ = 60Ω được mắc song song với nguồn điện 12V. Hãy tính:

• Điện trở tương đương
• Cường độ dòng điện tổng
• Cường độ dòng điện qua mỗi điện trở

Lời giải:

• 1/R = 1/20Ω + 1/30Ω + 1/60Ω = 0.05 + 0.033 + 0.017 = 0.1
• R = 1/0.1 = 10Ω
• I = 12V / 10Ω = 1.2A
• I₁ = 12V / 20Ω = 0.6A
• I₂ = 12V / 30Ω = 0.4A
• I₃ = 12V / 60Ω = 0.2A

Lưu Ý Quan Trọng Khi Học

1. Kiểm tra kết quả: Đối với mạch song song, tổng dòng điện phải bằng tổng dòng điện qua các nhánh (I = I₁ + I₂ + … + Iₙ).
2. Điều kiện hoạt động: Trong mạch nối tiếp, nếu một thiết bị ngừng hoạt động, cả mạch sẽ ngừng. Trong mạch song song, các thiết bị khác vẫn hoạt động bình thường.
3. Áp dụng công thức: Nhớ áp dụng đúng công thức cho từng loại mạch để tránh sai sót trong tính toán.

Hiểu rõ về mạch điện nối tiếp và song song không chỉ giúp các em vượt qua các bài kiểm tra mà còn có ý nghĩa thực tiễn trong cuộc sống. Từ việc sửa chữa đèn trang trí đến hiểu cách hoạt động của hệ thống điện trong nhà, kiến thức này sẽ luôn hữu ích.

Thầy hy vọng bài hướng dẫn này giúp các em hiểu rõ hơn về công thức mạch điện nối tiếp và song song. Nếu có thắc mắc, hãy đặt câu hỏi để thầy có thể giải đáp chi tiết hơn.

Câu Hỏi Thường Gặp mạch nối tiếp và song song

1. Làm thế nào để nhận biết mạch điện nối tiếp và song song trong thực tế?

Trong mạch nối tiếp, các thiết bị được nối liên tiếp nhau, tạo thành một đường đi duy nhất cho dòng điện. Trong mạch song song, các thiết bị được nối tạo thành nhiều nhánh riêng biệt, với mỗi thiết bị có hai đầu nối đến cùng hai điểm trong mạch.

2. Tại sao đèn trong nhà thường được mắc song song thay vì nối tiếp?

Đèn trong nhà được mắc song song vì nếu một đèn hỏng hoặc bị tắt, các đèn khác vẫn hoạt động bình thường. Nếu mắc nối tiếp, khi một đèn hỏng, tất cả đèn sẽ tắt.

3. Làm thế nào để tăng độ sáng của đèn trong mạch điện?

Để tăng độ sáng của đèn, ta có thể tăng công suất tiêu thụ bằng cách tăng hiệu điện thế đặt vào đèn (trong giới hạn cho phép) hoặc giảm điện trở của đèn.

4. Khi nào nên sử dụng mạch nối tiếp và khi nào nên sử dụng mạch song song?

Sử dụng mạch nối tiếp khi cần tăng điện trở tổng hoặc chia nhỏ hiệu điện thế. Sử dụng mạch song song khi cần duy trì hoạt động của các thiết bị độc lập với nhau hoặc khi cần giảm điện trở tổng.

5. Nếu có nhiều điện trở bằng nhau mắc song song, làm thế nào để tính nhanh điện trở tương đương?

Khi n điện trở bằng nhau R₁ = R₂ = … = Rₙ = R được mắc song song, điện trở tương đương được tính bằng: R_tương_đương = R/n.

Như vậy, công thức mạch điện nối tiếp và song song được áp dụng không chỉ trong trường học mà còn rất rõ ràng trong thực tế hằng ngày.

Cảm biến áp suất là thiết bị quan trọng trong ngành công nghiệp, đặc biệt trong các lĩnh vực như tự động hóa, dầu khí, HVAC, và sản xuất thực phẩm. Trong số các thương hiệu nổi bật, Huba Control – một nhà sản xuất đến từ Thụy Sĩ – đã khẳng định vị thế với các dòng cảm biến áp suất chất lượng cao, được thiết kế để đáp ứng nhu cầu đa dạng của nhiều ứng dụng. Bài viết này sẽ cung cấp cái nhìn chi tiết về các dòng cảm biến áp suất Huba, đặc điểm kỹ thuật nổi bật, và cách chúng được ứng dụng trong thực tế, đồng thời so sánh nhẹ với các thương hiệu khác như Georgin (Pháp) để bạn có cái nhìn toàn diện hơn.

Tổng Quan Về Huba Control

Huba Control, thành lập năm 1945 tại Thụy Sĩ, là một trong những thương hiệu dẫn đầu trong lĩnh vực công nghệ đo áp suất và lưu lượng. Với hơn 80 năm kinh nghiệm, Huba Control đã phát triển hàng triệu thiết bị, từ công tắc áp suất, cảm biến áp suất, đến cảm biến chênh áp và lưu lượng, được sử dụng trên toàn cầu. Công ty nổi tiếng với công nghệ màng gốm tiên tiến, mang lại độ chính xác cao và độ bền vượt trội trong nhiều môi trường làm việc. Theo thông tin từ Vina DataPak – nhà phân phối chính thức của Huba Control tại Việt Nam – 97% sản phẩm của Huba được xuất khẩu, với thị trường chính là châu Âu và châu Á.

Huba Control hiện có hơn 325 nhân viên và không ngừng đầu tư vào nghiên cứu, phát triển để duy trì vị thế dẫn đầu trong các lĩnh vực như HVAC (sưởi ấm, thông gió, điều hòa không khí) và công nghiệp nặng. Tại Việt Nam, Huba Control được phân phối bởi Vina DataPak từ năm 2007, với các văn phòng tại TP. Hồ Chí Minh và Hà Nội, đảm bảo hỗ trợ kỹ thuật và giao hàng nhanh chóng.

Xem thêm: cảm biến áp suất là gì – nguyên lý – cấu tạo tại đây!

Các Dòng Cảm Biến Áp Suất Huba Nổi Bật

Huba Control cung cấp nhiều dòng cảm biến áp suất, từ cảm biến áp suất tương đối, tuyệt đối, chênh áp, đến các cảm biến chuyên dụng cho đo mức và lưu lượng. Dưới đây là tổng quan về các dòng sản phẩm chính, cùng đặc điểm kỹ thuật và ứng dụng thực tế.

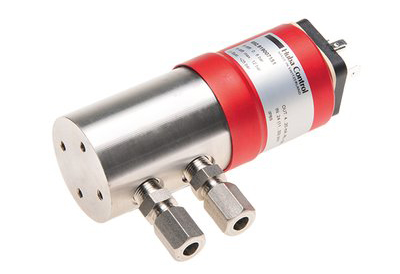

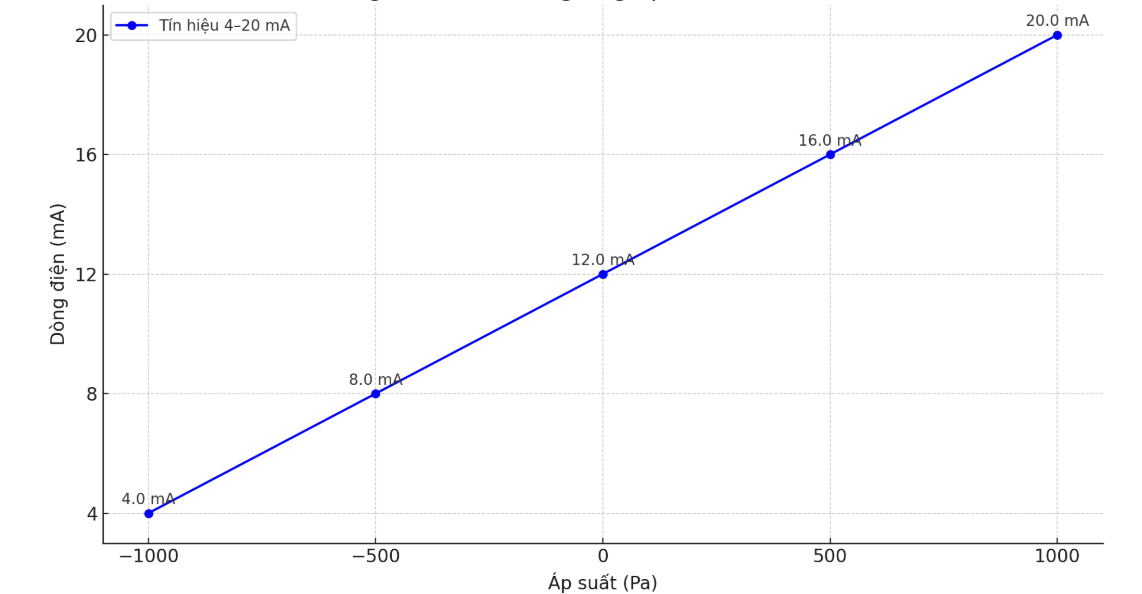

1.Dòng Huba Control 692 – Cảm Biến Chênh Áp Suất

Dòng 692 là một trong những sản phẩm phổ biến nhất của Huba Control, được thiết kế để đo chênh áp suất trong các hệ thống HVAC, phòng sạch, và công nghiệp nhẹ.

• Đặc điểm kỹ thuật:
  • Dải đo: 0…0,1 đến 0…25 bar.
  • Đầu ra: 4-20mA hoặc 0-10V.
  • Nguồn cấp: 7…33 VDC.
  • Chuẩn kết nối điện: DIN EN 175301-803-A.
  • Công nghệ màng gốm cao cấp, đảm bảo độ chính xác và độ bền.
• Ứng dụng thực tế:
  • Đo chênh áp suất trong các hệ thống điều hòa không khí (HVAC) để tối ưu hóa luồng không khí, tiết kiệm năng lượng.
  • Đo chênh áp trong phòng sạch tại bệnh viện hoặc nhà máy dược phẩm, đảm bảo áp suất giữa các khu vực luôn ổn định.
  • Ví dụ: Model 692.916007001W với dải đo 0-30 psi và đầu ra 4-20mA, thường được dùng để đo chênh áp cầu thang hoặc buồng thang máy.
• Ưu điểm:Đơn giản – không hiển thị. Tuy nhiên, do dải đo nhỏ, cần cẩn thận để tránh làm chết cảm biến khi áp suất vượt quá ngưỡng.

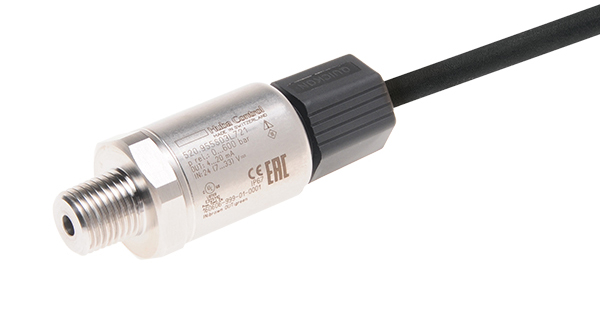

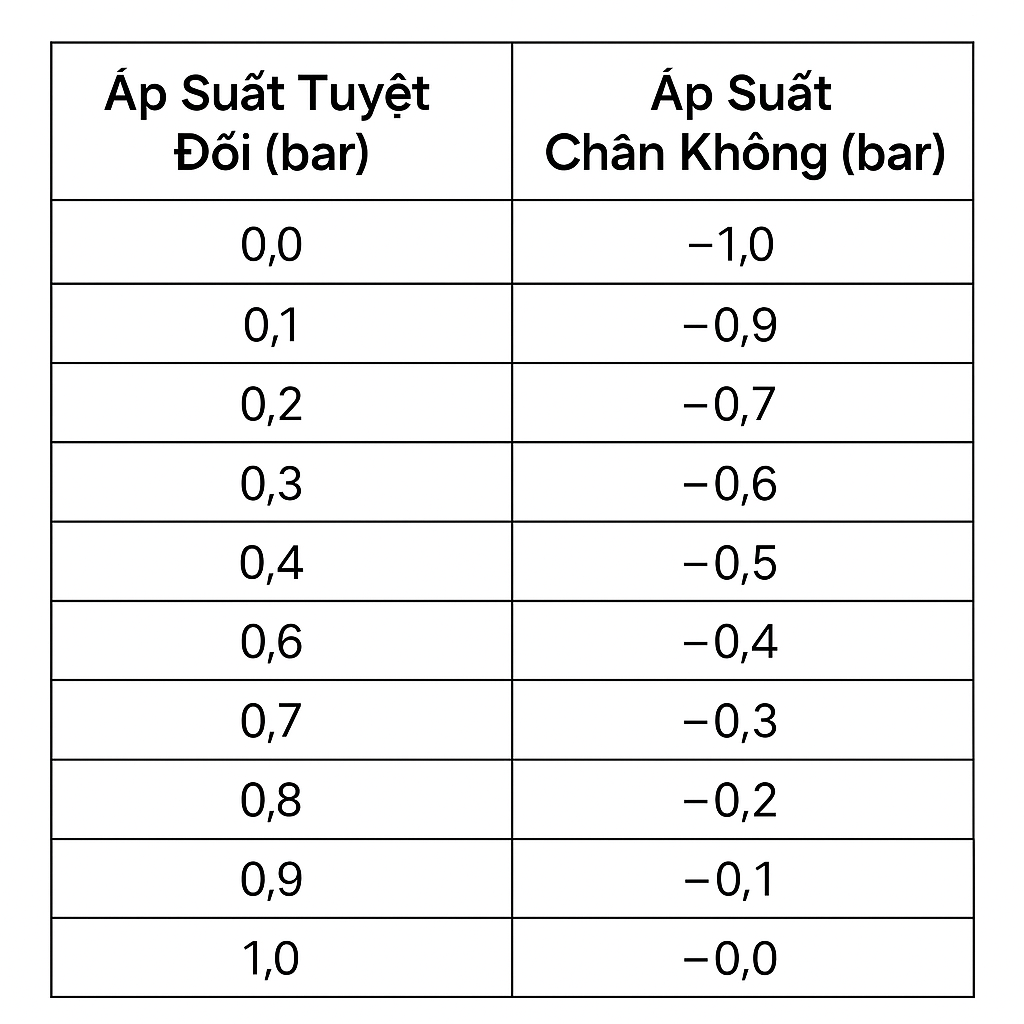

2.Dòng Huba Control 520 – Cảm Biến Áp Suất Tương Đối và Tuyệt Đối

Dòng 520 được thiết kế cho các ứng dụng đòi hỏi độ bền cao và khả năng chịu áp suất lớn, nhờ công nghệ màng thép không gỉ hoàn toàn hàn kín (thick film technology).

• Đặc điểm kỹ thuật:
  • Dải đo: Từ -1…25 bar đến 0…1000 bar (tùy model).
  • Đầu ra: 4-20mA.
  • Nguồn cấp: 7…33 VDC.
  • Chuẩn kết nối áp: Ren ngoài 1/4-18 NPT.
• Ứng dụng thực tế:
  • Đo áp suất trong các hệ thống làm lạnh công nghiệp, như máy làm lạnh hoặc hệ thống điều hòa lớn.
  • Sử dụng trong ngành nước, thủy lực để đo áp suất khí hoặc chất lỏng ở mức vừa phải.

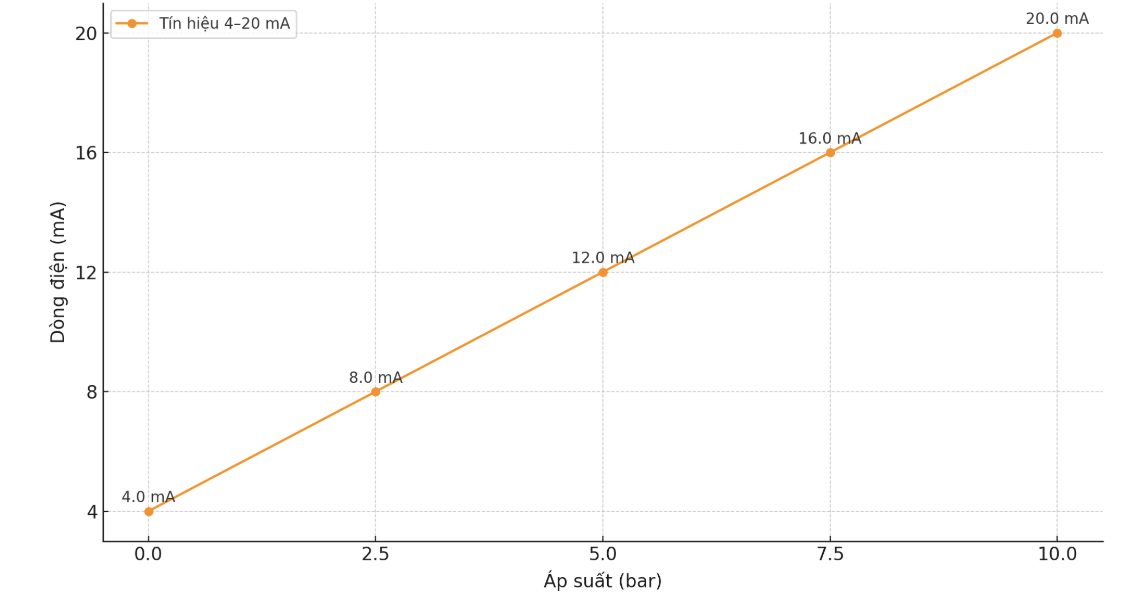

  • Ví dụ: Model 520.930S031301 với dải đo 0…10 bar, thường được dùng trong các hệ thống máy nén khí.
• Ưu điểm: Khả năng chịu áp suất nổ cao, phù hợp với các ứng dụng công nghiệp nặng. Tuy nhiên, dòng này không được tối ưu cho môi trường có áp suất cực cao (trên 600 bar).

3.Dòng Huba Control 528 – Cảm Biến Áp Suất Nhỏ Gọn

Dòng 528 là lựa chọn lý tưởng cho các ứng dụng cần cảm biến nhỏ gọn nhưng vẫn đảm bảo độ chính xác.

• Đặc điểm kỹ thuật:
  • Dải đo: 0…1 bar đến 0…60 bar.
  • Đầu ra: 4-20mA.
  • Nguồn cấp: 10…33 VDC.
  • Chuẩn kết nối điện: DIN EN 175301-803-A.
  • Thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp.
• Ứng dụng thực tế:
  • Đo áp suất trong các hệ thống thủy lực nhỏ, như máy ép hoặc bơm thủy lực.
  • Sử dụng trong ngành thực phẩm để đo áp suất trong các bồn chứa chất lỏng.
  • Ví dụ: Model 528.9111030311 với dải đo 0…1 bar, phù hợp để đo áp suất khí trong các hệ thống HVAC.
• Ưu điểm: Thiết kế nhỏ gọn, dễ tích hợp, và giá thành hợp lý. Tuy nhiên, dòng này không phù hợp với các ứng dụng áp suất cao hoặc môi trường khắc nghiệt.

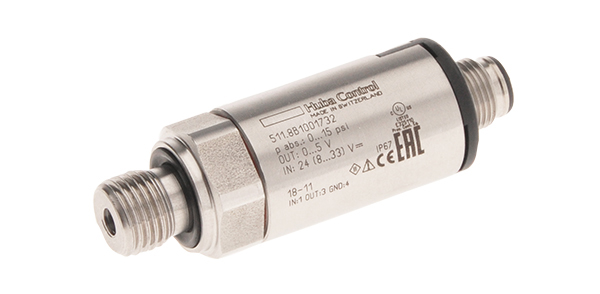

4.Dòng Huba Control 511 – Cảm Biến Áp Suất Công Nghiệp

Dòng 511 được thiết kế cho các ứng dụng công nghiệp đòi hỏi độ bền cơ học cao và khả năng chống nhiễu EMC.

• Đặc điểm kỹ thuật:
  • Dải đo: -1…0 bar đến 0…400 bar.
  • Đầu ra: 4-20mA.
  • Công nghệ màng gốm, đảm bảo độ chính xác trong mọi dải nhiệt độ.
  • Chịu được ứng suất cơ học lớn, phù hợp với môi trường rung.
• Ứng dụng thực tế:
  • Đo áp suất trong các máy móc công nghiệp, như máy dập hoặc máy CNC.
  • Sử dụng trong các hệ thống thủy lực vừa và nhỏ.
  • Ví dụ: Model 511.954603745 với dải đo 0…400 bar, phù hợp cho các hệ thống thủy lực trong sản xuất ô tô [Web ID: 11].
• Ưu điểm: Độ chính xác cao trong mọi dải nhiệt độ, chịu rung tốt. Tuy nhiên, giá thành có thể cao hơn so với các dòng khác.

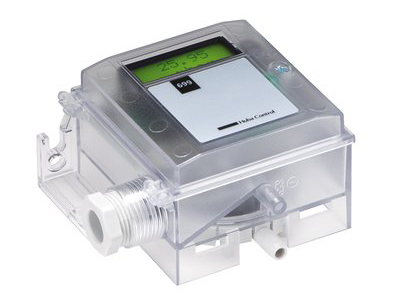

5.Dòng Huba Control 699 – Cảm Biến Chênh Áp Suất Cao Cấp

Dòng 699 là phiên bản cao cấp của dòng 692, được thiết kế với các tính năng hiện đại hơn, như tùy chỉnh dải đo và tích hợp giao thức Modbus.

• Đặc điểm kỹ thuật:
  • Dải đo: -1…1 mbar đến 0…50 mbar.
  • Đầu ra: 4-20mA, 0-10V, hoặc Modbus.
  • Tích hợp màn hình LCD (một số model).
  • Công nghệ cảm biến tiên tiến, cho phép đo chính xác ở dải áp suất nhỏ.
• Ứng dụng thực tế:
  • Đo chênh áp suất trong phòng sạch, phòng nghiên cứu, hoặc bệnh viện.
  • Sử dụng trong các hệ thống HVAC cao cấp để kiểm soát áp suất không khí.
  • Ví dụ: Model 699.915.015.012 thường được dùng trong các phòng sạch để đảm bảo chênh áp giữa các khu vực.
• Ưu điểm: Độ chính xác cao, tích hợp nhiều tính năng hiện đại. Tuy nhiên, giá thành cao và cần bảo trì cẩn thận để tránh hỏng hóc.

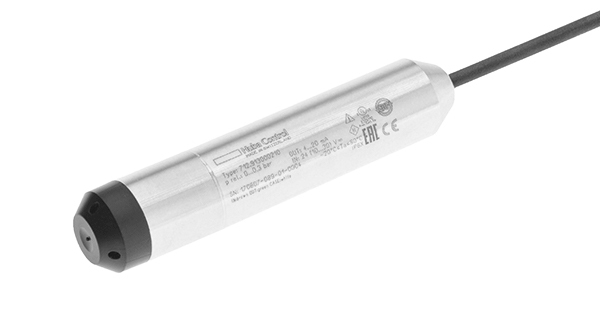

6.Dòng Huba Control 71X – Cảm Biến Đo Mức Chất Lỏng

Dòng 71X là cảm biến áp suất chuyên dụng để đo mức chất lỏng bằng áp suất thủy tĩnh, thường được dùng trong các bồn chứa hoặc hệ thống xử lý nước.

• Đặc điểm kỹ thuật:
  • Dải đo: Tùy thuộc vào chiều cao cột chất lỏng (thường từ 0…1 bar).
  • Đầu ra: 4-20mA.
  • Thiết kế dạng chìm, chịu được môi trường nước hoặc chất lỏng không ăn mòn.
• Ứng dụng thực tế:
  • Đo mức nước trong các bồn chứa tại nhà máy xử lý nước thải.
  • Đo mức chất lỏng trong ngành thực phẩm, như bồn chứa sữa hoặc nước giải khát.
  • Ví dụ: Model Huba Control Series 71X thường được dùng để đo mức xăng trong các bồn chứa.
• Ưu điểm: Thiết kế chuyên dụng, dễ lắp đặt. Tuy nhiên, không phù hợp với các chất lỏng ăn mòn mạnh.

So Sánh Nhẹ Với Cảm Biến Áp Suất Georgin (Pháp)

Để có cái nhìn toàn diện, hãy so sánh các dòng cảm biến áp suất Huba với một thương hiệu khác – Georgin của Pháp, vốn cũng rất nổi tiếng trong ngành đo lường.

• Dải đo áp suất:
  • Huba Control tập trung vào các dải đo nhỏ và trung bình, từ 0…0,1 mbar đến 0…600 bar (dòng 520). Điều này phù hợp với HVAC và công nghiệp nhẹ [Web ID: 11].

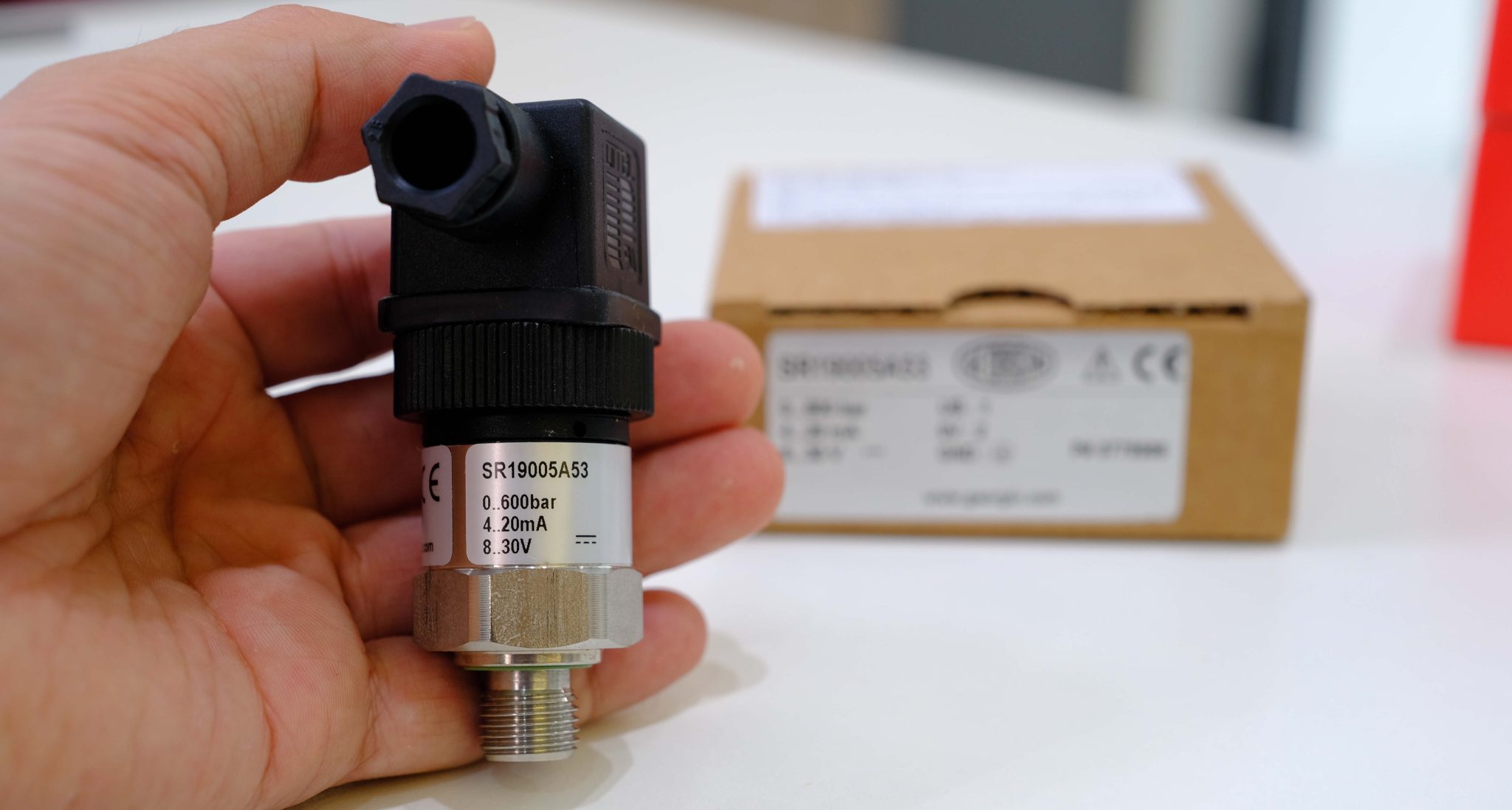

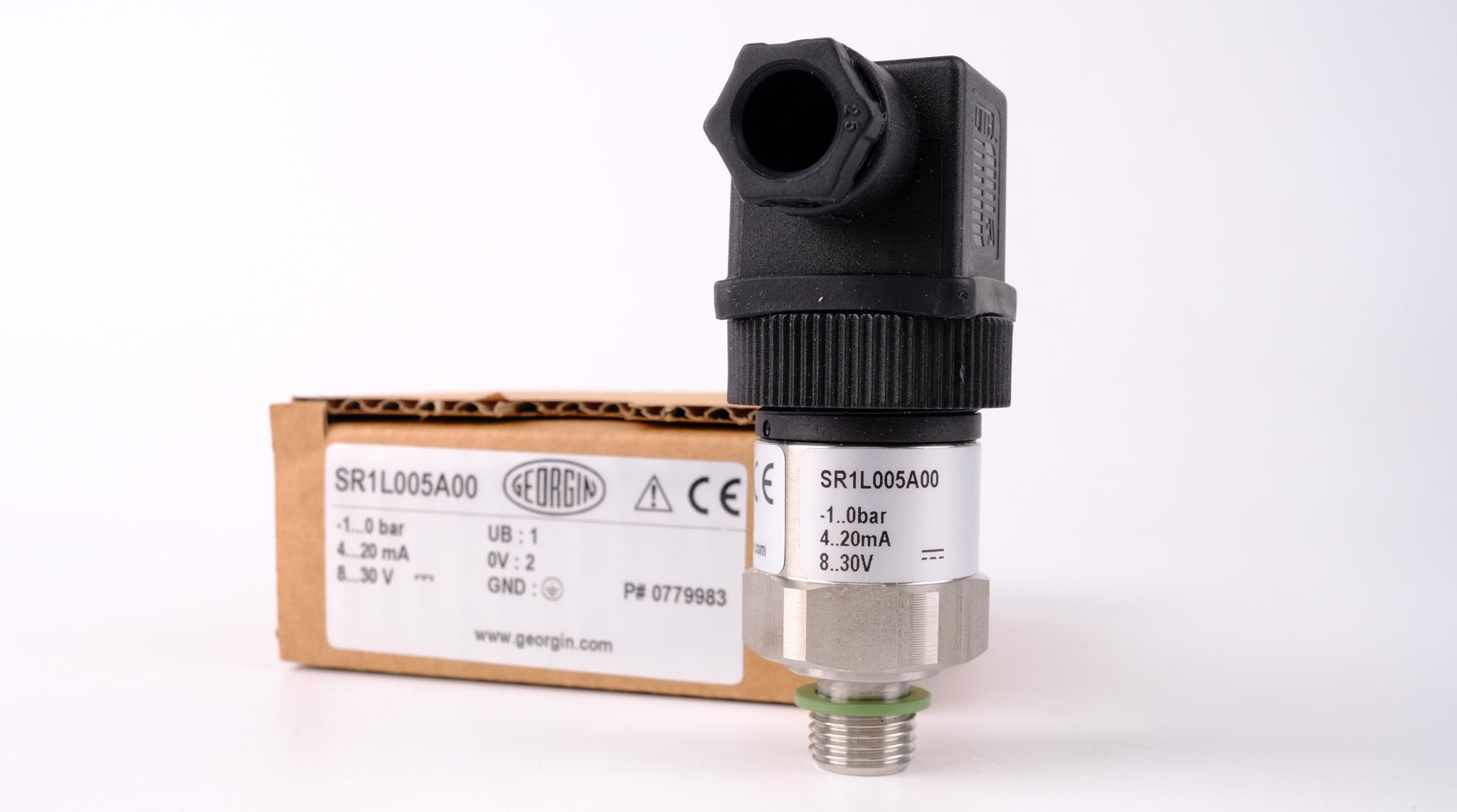

  • Georgin, với dòng SR1 Series, có dải đo rộng hơn, từ 0…10 bar (SR10002A00 (0/1 bar)) đến 0…600 bar (SR19005A53), phù hợp cho cả công nghiệp nặng như khai thác mỏ hoặc nhà máy thép.
  • Với áp suất nhỏ Georgin lại cho ra SR2N003A00 (0/100 mbar), SR2P005A00 (0/160 mbar), SR2R005A00 (0/250 mbar) cho tới SR2V005A00 (0/400 mbar).

Như vậy, chỉ duy nhất một mã hàng của Georgin gần như phủ hết tất cả các thang đo áp suất nhỏ nhất từ 0-100mbar cho tới 0-600 bar.

• Vật liệu và độ bền:
  • Huba Control sử dụng công nghệ màng gốm, phù hợp với môi trường không ăn mòn nhưng có thể không chịu được áp suất quá cao hoặc môi trường axit.
  • Georgin sử dụng Inox 316L cho cả màng và chân kết nối, chịu được môi trường ăn mòn mạnh và áp suất nổ cao (lên đến 200% áp suất định mức).
• Ứng dụng:
  • Huba Control nổi bật trong HVAC, đo mức chất lỏng, và công nghiệp nhẹ.
  • Georgin phù hợp hơn cho các ứng dụng áp suất thấp cho đến cao và môi trường khắc nghiệt, như dầu khí hoặc hóa chất, nhờ các model như SR2N003A00 (0/100 mbar) hoặc SR18005A53 (0-400 bar).
• Giá thành và hỗ trợ:
  • Huba Control có giá thành thấp hơn do thương hiệu Thụy Sĩ. Dịch vụ chưa được tốt cho lắm.
  • Georgin, được phân phối bởi các đại lý như Công ty Hưng Phát, thường có giá cạnh tranh, hàng sẵn kho, và hỗ trợ giao hàng miễn phí với bảo hành 1 đổi 1 trong 12 tháng.

Lưu Ý Khi Chọn Cảm Biến Áp Suất Huba

Khi lựa chọn cảm biến áp suất Huba, bạn cần lưu ý các yếu tố sau:

• Dải đo: Chọn dải đo lớn hơn 20-30% so với áp suất tối đa của hệ thống. Ví dụ, nếu áp suất tối đa là 8 bar, nên chọn model 520.930S031301 (0…10 bar).
• Môi trường làm việc: Dòng 520 và 511 phù hợp với môi trường công nghiệp, nhưng nếu có chất lỏng ăn mòn, bạn nên cân nhắc các thương hiệu dùng vật liệu Inox 316L như Georgin.

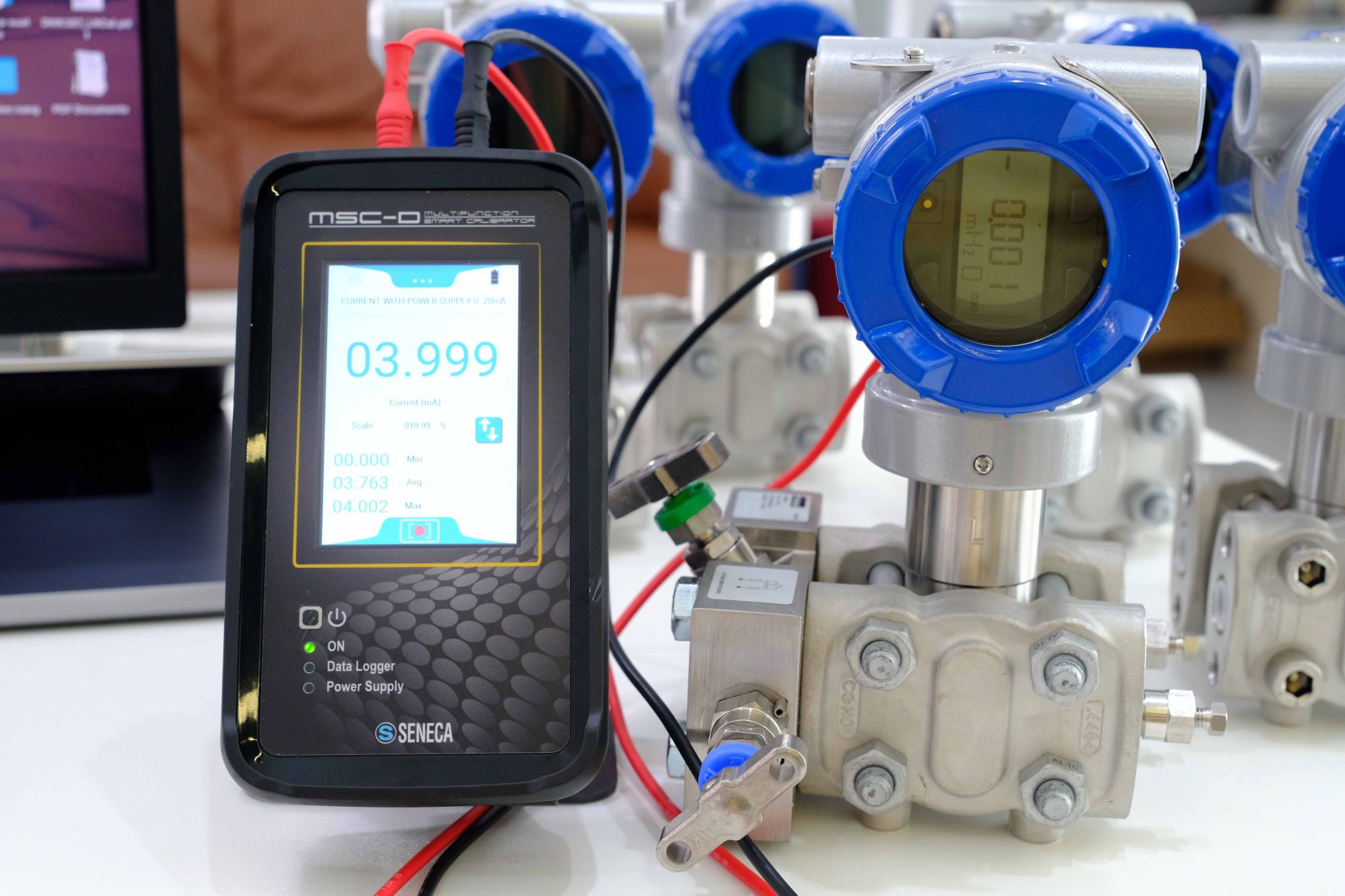

• Tín hiệu đầu ra: Huba Control thường dùng tín hiệu 4-20mA hoặc 0-10V, phù hợp với hầu hết các hệ thống điều khiển.
• Hỗ trợ kỹ thuật: Tại Việt Nam, Vina DataPak cung cấp tư vấn kỹ thuật và giao hàng miễn phí, đảm bảo bạn nhận được sản phẩm chính hãng.

Huba Control là thương hiệu hàng đầu với các dòng cảm biến áp suất đa dạng, từ dòng 692 cho chênh áp suất, 520 cho áp suất cao, đến 71X cho đo mức chất lỏng. Các sản phẩm này phù hợp với nhiều ứng dụng, đặc biệt trong HVAC, công nghiệp nhẹ, và đo mức. Tuy nhiên, nếu bạn cần cảm biến cho áp suất cực cao hoặc môi trường khắc nghiệt- cần độ bền cao, các thương hiệu như Georgin (Pháp) với dòng SR1 Series (0-100 mbar đến 0-600 bar) có thể là lựa chọn đáng cân nhắc. Hãy xác định rõ nhu cầu của hệ thống và tham khảo ý kiến từ nhà phân phối để chọn được sản phẩm phù hợp nhất!

Chúc anh em thành công!

Ký hiệu MOSFET là một phần không thể thiếu trong sơ đồ mạch điện tử, giúp kỹ sư và sinh viên hiểu rõ cách hoạt động của linh kiện này. Với hơn chục năm làm việc trong ngành đo lường công nghiệp, tôi đã tiếp xúc với hàng trăm sơ đồ mạch, từ hệ thống cảm biến áp suất đến bộ điều khiển động cơ. Hôm nay, tôi sẽ giải thích chi tiết ký hiệu MOSFET là gì, các loại ký hiệu, ý nghĩa, và cách áp dụng trong thực tế. Nếu bạn đang tìm hiểu về MOSFET, bài viết này sẽ rất hữu ích!

Ký Hiệu MOSFET Là Gì?

Ký hiệu MOSFET (Metal Oxide Semiconductor Field Effect Transistor) là biểu tượng được dùng trong sơ đồ mạch để đại diện cho linh kiện này. MOSFET là một loại transistor hiệu ứng trường, dùng để điều khiển dòng điện bằng điện áp cổng (Gate). Ký hiệu MOSFET giúp bạn nhận biết loại MOSFET (NMOS hay PMOS), chế độ hoạt động (Enhancement hay Depletion), và cách kết nối (Gate, Drain, Source).

Tôi nhớ lần đầu làm việc với MOSFET trong một dự án đo lường áp suất, tôi bị nhầm ký hiệu NMOS và PMOS, dẫn đến mạch không hoạt động. Sau đó, tôi phải đọc kỹ datasheet và chuẩn IEEE để hiểu rõ – một bài học đáng nhớ!

Phân Loại Ký Hiệu MOSFET

Dựa trên hai nguồn uy tín (CircuitBread và Electronics Stack Exchange), ký hiệu MOSFET được phân loại theo:

Theo loại kênh:

NMOS (kênh N): Kênh dẫn là chất bán dẫn loại N, mũi tên trong ký hiệu chỉ VÀO (từ lớp nền P vào kênh N).

PMOS (kênh P): Kênh dẫn là chất bán dẫn loại P, mũi tên chỉ RA (từ lớp nền N ra kênh P).

Theo chế độ hoạt động:

Enhancement (Tăng cường): Cần điện áp cổng để tạo kênh dẫn. Một FET thường có ba điểm kết nối – cực máng, cực nguồn và cực cổng. Chúng ta tưởng tượng rằng các nhà thiết kế ký hiệu đã tạo ra hai góc vuông để gợi nhớ đến kênh phân tách cực nguồn và cực máng, với cực cổng được gắn ở giữa kênh đó. Lưu ý rằng PMOS có một vòng tròn trên đầu vào, gợi nhớ đến ký hiệu logic kỹ thuật số trong đó sự đảo ngược được chỉ ra bằng một vòng tròn. Mặc dù PMOS không đảo ngược tín hiệu, nhưng hoạt động của nó, theo một cách nào đó, bị đảo ngược so với hoạt động của NMOS.

Depletion (Suy giảm): Kênh dẫn có sẵn, điện áp cổng làm giảm dẫn.

Như bạn có thể thấy, nó giống hệt nhau ngoại trừ đường biểu diễn kênh dày hơn. Điều này có lý nếu bạn cho rằng FET chế độ cạn kiệt tự nhiên có mức sóng mang cao trong kênh. Sự khác biệt này cực kỳ tinh tế và khó thể hiện khi viết chúng ra bằng tay, vì vậy hãy cẩn thận và kiểm tra lại với Bill of Materials của bạn nếu có thể.

Các ký hiệu viết tắt sẽ có hiệu quả trong phần lớn các trường hợp nhưng vẫn có nhiều lúc cần đến các ký hiệu phức tạp hơn.

Ý Nghĩa Ký Hiệu MOSFET

Ký hiệu MOSFET không chỉ là hình vẽ, mà còn mang thông tin quan trọng:

• Mũi tên:



• • Trong NMOS, mũi tên chỉ vào (từ lớp nền P vào kênh N), thể hiện mối nối PN của thân (body diode).
  • Trong PMOS, mũi tên chỉ ra (từ lớp nền N ra kênh P).
• Kênh dẫn:



• • Nét đứt (Enhancement): Cần điện áp cổng để dẫn.
  • Nét liền (Depletion): Đã có kênh dẫn sẵn.
• Cấu trúc:



  • Cổng (Gate) thường vẽ hình chữ L hoặc một đường thẳng.
  • Ba chân: Drain (trên), Source (dưới), Gate (bên).

Theo chuẩn IEEE 315/ANSI Y32.2 (được nhắc trong Electronics Stack Exchange), ký hiệu chuẩn của NMOS có mũi tên ở thân chỉ vào, và cổng vẽ hình chữ L. Tuy nhiên, trong thực tế, tôi thấy nhiều biến thể ký hiệu, ví dụ như của Circuit Lab, bị chê là không rõ ràng vì mũi tên chỉ hướng ngược.

Ký Hiệu Chuẩn Của N-Channel MOSFET

Dựa trên thảo luận từ Electronics Stack Exchange, ký hiệu được chấp nhận rộng rãi cho N-Channel MOSFET là:

• Cổng (Gate) ở một bên, 2 chân ở bên kia (Drain trên, Source dưới).
• Chân giữa (thân) có mũi tên chỉ VÀO, nối với Source, thể hiện body diode (diode này không dẫn khi Source âm hơn Drain).
• Đây là ký hiệu phổ biến, “đủ rõ ràng” để sử dụng trong sơ đồ.

Tại Sao Có Nhiều Biến Thể Ký Hiệu MOSFET?

Tôi nhận thấy có nhiều ký hiệu MOSFET khác nhau, và đây cũng là vấn đề được thảo luận trong cả hai bài viết:

• Không có chuẩn thống nhất: Một số ý kiến cho rằng không có chuẩn quốc tế cố định, nên “gì cũng được”. Nhưng thực tế, chuẩn IEEE 315/ANSI Y32.2 (dùng trong quân đội Mỹ) là một tham chiếu đáng tin cậy.
• Biến thể không chuẩn: Ví dụ, ký hiệu của Circuit Lab bị chê vì mũi tên chỉ hướng ngược, gây nhầm lẫn về hướng dòng.
• Tùy nhà sản xuất: Mỗi công ty có thể vẽ ký hiệu hơi khác, nên tôi luôn khuyên bạn kiểm tra datasheet của linh kiện để chắc chắn.

Ứng Dụng Thực Tế Của MOSFET Trong Công Nghiệp

MOSFET được dùng rất nhiều trong các hệ thống tôi từng làm việc:

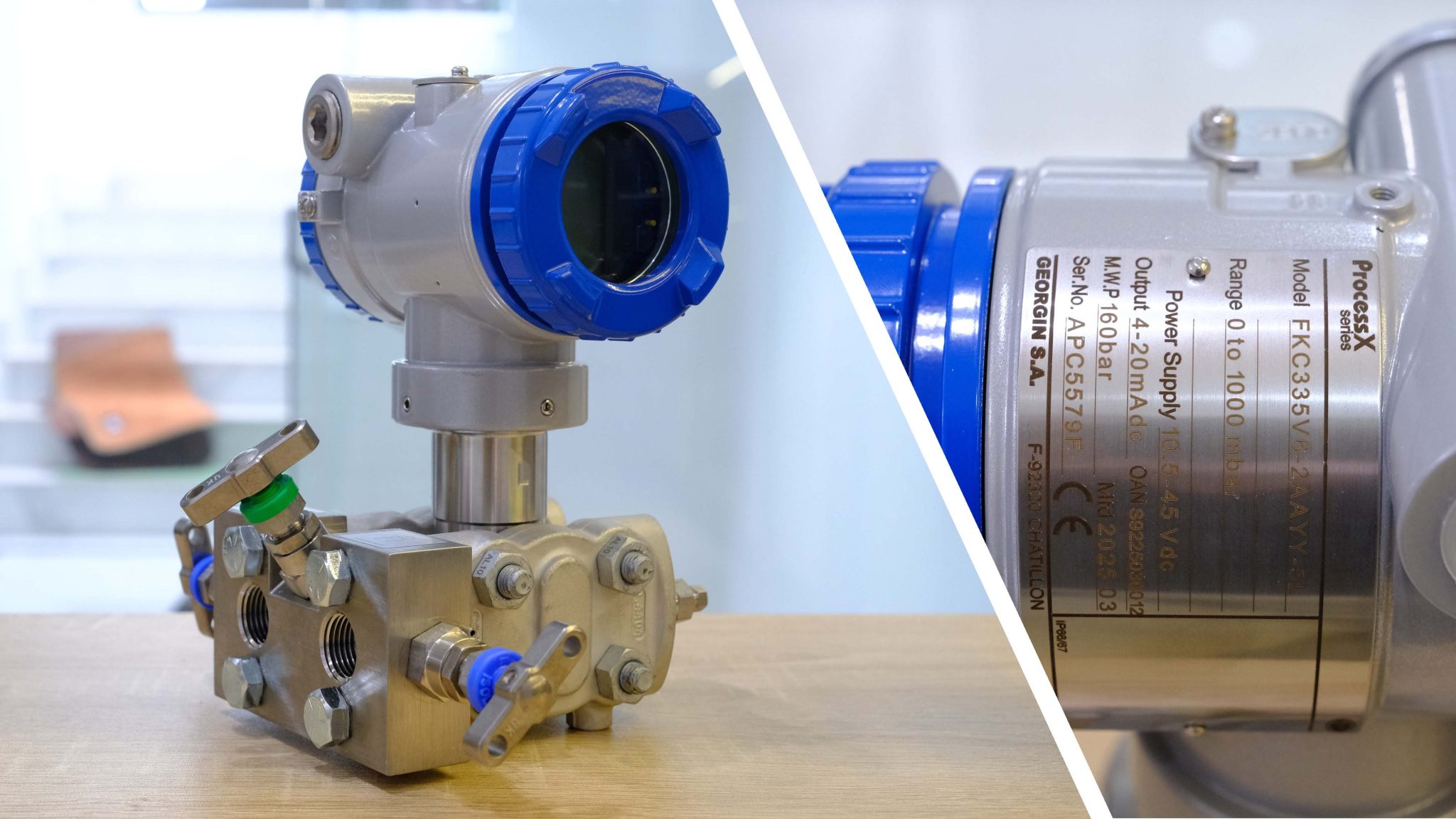

• Đo lường áp suất: MOSFET trong mạch cảm biến áp suất, điều khiển tín hiệu 4-20mA. Tôi từng dùng NMOS Enhancement để khuếch đại tín hiệu từ cảm biến.
• Điều khiển động cơ: MOSFET PMOS trong mạch nguồn, bật/tắt động cơ bơm nước.
• Nguồn xung: MOSFET Depletion trong bộ nguồn switching, chuyển đổi điện áp hiệu quả.

Hiểu rõ ký hiệu MOSFET giúp bạn thiết kế mạch chính xác. Tôi từng gặp trường hợp ký hiệu không chuẩn trong sơ đồ, dẫn đến nhầm lẫn khi lắp mạch – mất cả ngày để sửa lỗi.

Cách Chọn Ký Hiệu MOSFET Đúng

Dựa trên kinh nghiệm, tôi khuyên bạn:

• Xem datasheet: Ký hiệu trong datasheet của linh kiện (như từ Texas Instruments, Infineon) là đáng tin cậy nhất.
• Dùng chuẩn IEEE: Nếu làm việc chuyên nghiệp, tham khảo chuẩn IEEE 315 để ký hiệu rõ ràng.
• Phân biệt chế độ: Đừng nhầm Enhancement (nét đứt) và Depletion (nét liền), vì chúng hoạt động khác nhau.

Ký hiệu MOSFET trên mạch

Ký hiệu MOSFET là “ngôn ngữ” quan trọng để hiểu và làm việc với linh kiện này. Từ NMOS, PMOS đến Enhancement, Depletion, mỗi ký hiệu mang thông tin riêng. Dù có nhiều biến thể, bạn nên ưu tiên ký hiệu từ datasheet hoặc chuẩn IEEE để tránh nhầm lẫn. Nếu bạn cần tư vấn thêm về MOSFET trong dự án, cứ hỏi, tôi sẵn sàng chia sẻ kinh nghiệm thực tế!

Chúc anh em thành công!

Công thức đổi m cm dm mm gồm: mét (m), centimet (cm), đêximét (dm), và milimet (mm) một cách đơn giản, dễ nhớ. Đây là các công thức quy đổi cơ bản, dựa trên hệ số 10 trong hệ mét. Bài viết sẽ giải thích rõ ràng để mày áp dụng ngay được!

Đổi đơn vị đo độ dài online cho anh em cần tính nhanh mà không cần công thức. Miễn phí tại đây: tool đổi đơn vị đo độ dài online

Rồi dzo luôn ha.

Công Thức Quy Đổi m, cm, dm, mm

1. Từ Mét (m) Đổi Sang Các Đơn Vị Khác

• 1 m = 10 dm
  → Công thức: Số mét × 10 = Số đêximét.
  Ví dụ: 2 m = 2 × 10 = 20 dm.
• 1 m = 100 cm
  → Công thức: Số mét × 100 = Số centimet.
  Ví dụ: 2 m = 2 × 100 = 200 cm.
• 1 m = 1000 mm
  → Công thức: Số mét × 1000 = Số milimet.
  Ví dụ: 2 m = 2 × 1000 = 2000 mm.

2. Từ Đêximét (dm) Đổi Sang Các Đơn Vị Khác

• 1 dm = 0,1 m
  → Công thức: Số đêximét × 0,1 = Số mét.
  Ví dụ: 30 dm = 30 × 0,1 = 3 m.
• 1 dm = 10 cm
  → Công thức: Số đêximét × 10 = Số centimet.
  Ví dụ: 30 dm = 30 × 10 = 300 cm.
• 1 dm = 100 mm
  → Công thức: Số đêximét × 100 = Số milimet.
  Ví dụ: 30 dm = 30 × 100 = 3000 mm.

3. Từ Centimet (cm) Đổi Sang Các Đơn Vị Khác

• 1 cm = 0,01 m
  → Công thức: Số centimet × 0,01 = Số mét.
  Ví dụ: 500 cm = 500 × 0,01 = 5 m.
• 1 cm = 0,1 dm
  → Công thức: Số centimet × 0,1 = Số đêximét.
  Ví dụ: 500 cm = 500 × 0,1 = 50 dm.
• 1 cm = 10 mm
  → Công thức: Số centimet × 10 = Số milimet.
  Ví dụ: 500 cm = 500 × 10 = 5000 mm.

4. Từ Milimet (mm) Đổi Sang Các Đơn Vị Khác

• 1 mm = 0,001 m
  → Công thức: Số milimet × 0,001 = Số mét.
  Ví dụ: 4000 mm = 4000 × 0,001 = 4 m.
• 1 mm = 0,01 dm
  → Công thức: Số milimet × 0,01 = Số đêximét.
  Ví dụ: 4000 mm = 4000 × 0,01 = 40 dm.
• 1 mm = 0,1 cm
  → Công thức: Số milimet × 0,1 = Số centimet.
  Ví dụ: 4000 mm = 4000 × 0,1 = 400 cm.

Công thức đổi m cm dm mm khá đơn giản với 1 đơn vị cách nhau 10 lần. Các em chỉ cần nhớ 1m = 100cm, 1m = 10dm, 1m = 1000mm. Khi thay đổi số mét chỉ thay số 1 bằng số cần đổi là được.

Mẹo Nhớ Nhanh m cm dm mm

• Từ lớn đến nhỏ: Nhân 10 mỗi cấp (m → dm ×10, dm → cm ×10, cm → mm ×10).
• Từ nhỏ đến lớn: Chia 10 mỗi cấp (mm → cm ÷10, cm → dm ÷10, dm → m ÷10).

Ví dụ Tổng Hợp:

• 1,5 m = ? mm → 1,5 × 1000 = 1500 mm.
• 250 cm = ? m → 250 × 0,01 = 2,5 m.
• 80 dm = ? cm → 80 × 10 = 800 cm.
• 6000 mm = ? dm → 6000 × 0,01 = 60 dm.

Kết Luận,

Công thức đổi m, cm, dm, mm chỉ cần nhớ hệ số 10 là tụi em làm được hết. Nếu tụi em cần đổi số cụ thể hoặc muốn thêm đơn vị khác (như km, hm), cứ bảo anh, anh tính giúp ngay! Mấy em thấy công thức này dễ áp dụng không? Nếu khó quá thì xem bảng quy đổi m dm cm mm dưới này nhé.

Bảng quy đổi m dm cm mm

Các em nào chưa nhớ công thức đổi m cm dm mm thì có thể dùng bản quy đổi m dm cm mm tạm để giải quyết các bài toán về đơn vị đo độ dài nha.

Giải Thích Bảng quy đổi m dm cm mm Cho Học Sinh

• Mét (m): Là đơn vị lớn nhất ở đây, như chiều dài cái bàn học (khoảng 1 m).
• Đêximét (dm): Nhỏ hơn mét, 1 m = 10 dm. Nghĩ đơn giản là 1 dm bằng chiều dài cái bút chì (khoảng 10 cm).
• Centimet (cm): Nhỏ hơn nữa, 1 m = 100 cm. Cái thước kẻ của em thường dài 30 cm đó!
• Milimet (mm): Nhỏ xíu, 1 m = 1000 mm. Cái dấu trên thước kẻ – ô li tập viết, mỗi vạch nhỏ là 1 mm.

Mẹo nhớ nhanh – cơ số 10

• 1 m = 10 dm = 100 cm = 1000 mm.
• Cứ đi xuống thì nhân 10, đi lên thì chia 10.

Bảng uy đổi m dm cm mm này siêu đơn giản, học sinh chỉ cần nhìn là hiểu ngay cách đổi m, dm, cm, mm. Tụi em có thể in ra và dán gần bàn học. Vừa học vừa thực hành đo đồ vật như thước, bút, bàn ghế là nhớ liền!

Còn muốn chắc ăn thì nên nhớ công thức đổi m cm dm mm để có thể tính bất cứ khi nào cần nha.

Chúc tụi em thành công nha!
