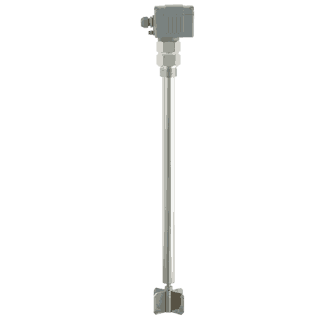

Công tắc báo mức chất rắn DF28 được thiết kế chuyên dùng cho báo đầy chất rắn trong điều kiện khắc nghiệt như khả năng chịu va đập cao , chịu được nhiệt độ cao , chịu được áp suất cao và có độ dài cánh xoay lên tới 6.000mm tính từ kết nối cơ khí . Chính vì thế mà công tắc báo mức chất rắn DF28 cũng có một giá thành tương đối cao so với các loại công tắc báo mức chất rắn khác .

Công tắc báo mức chất rắn DF28

Do được thiết kế chuyên dùng để báo đầy chất rắn với độ dài min 250mm và max 6.000mm mà công tắc báo mức chất rắn DF28 gần như đáp ứng mọi yêu cầu trong các môi trường khác nghiệt như cát , đá , bê tông , than đá , xi măng …

Thông số kỹ thuật của công tắc báo mức chất rắn DF28

• Thân cảm biến tiêu chuẩn bằng Nhôm nguyên khối với các option Inox dùng trong môi trường chống cháy nổ Zone 2 Ex T6
• Tiêu chuẩn chống cháy nổ Atex II 1/2 D Ex Ta/tb T80oC
• Nguồn cấp đa dạng : 220V , 110V , 24Vdc/ac , 48Vdc/ac
• Báo đèn khi cảm biến gặp liệu và xuất Relay NP/NC
• Nhiệt độ làm việc -25 … 80oC với option -40…260oC , -40 … 500oC
• Áp suất làm việc : -0.5 …. 5 bar cho tiêu chuẩn và option -0.9 … 10 bar
• Kết nối dạng ren G1 1/4″ , G 1 1/2″ hoặc các loại mặt bích như : F70 110 , 3 x 90mm hay DN32 PN10 …
• Vật liệu Inox 304
• Cánh xoay đa dạng các liệu lắp đặt với kích thướt 98 x 50 , 98 x 100 mm , 68 x 220 mm , 250 x 98 mm …
• Độ dài thân trục cánh xoay min 250mm …. 6.000mm với thân làm bằng Inox to bảng chịu được va đập mạnh từ bên ngoài .

Ứng dụng công tắc báo mức chất rắn DF28

Một điểm tuyệt vời của công tắc báo mức chất DF28 là có thể điều chỉnh được được đồ dài tuỳ ý khi chọn Model HV . Có lẽ đây là một thiết độc quyền của hãng Mollet giúp linh động trong việc lắp đặt cũng như thay đổi mức báo đầy của chất rắn một cách dể dàng hơn so với các loại tiêu chuẩn không thể thay đổi được độ dài cánh xoay .

Ứng dụng công tắc báo mức chất rắn chịu áp lực cao

Trong một số trường hợp các silo kín có áp lực cao với thiết kế đặc thù không thể lắp ngang thành silo mà bắt buộc phải lắp từ trên xuống thì cảm biến báo mức chất rắn DF28 là một lựa chọn .

Khả năng chịu được áp suất cao lên tới 10 bar giúp cong tac bao muc chat ran DF28 gần như có thể lắp đặt tại mọi vị trí có áp lực cao . Ngoài ra công tắc báo đầy báo cạn chất rắn DF28 còn có khả năng chịu được nhiêt độ cao với tuỳ chọn lên tới 500oC .

Với các tiêu chuẩn cao của mình như thiết kế chắc chắn chịu mọi va đập , khả năng chịu được nhiệt độ cao , chịu được áp suất cao thì chi phí cho một công tắc báo mức chất rắn DF28 không hề thấp so với các loại công tắc báo mức chất rắn cùng loại . Chính vì thế chúng ta phải cân đối lựa chọn các kiểu báo mức khác trước khi lựa chọn tới phương án dùng tới cảm biến báo mức chất rắn DF28 .

Cần thêm thông tin gỉ về công tắc báo mức chất rắn DF28 mọi người đừng ngần ngại liên hệ với chúng tôi để được tư vấn và hổ trợ giá tốt nhất của tất cả các loại cảm biến báo mức cánh xoay của Mollet – Đức .

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Web : www.huphaco.vn

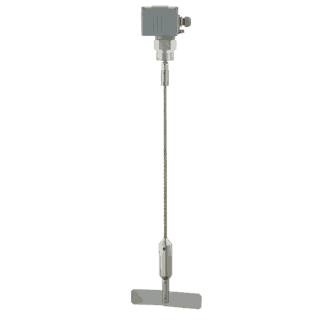

Cảm biến báo đầy báo cạn chất rắn dạng cáp DF27 chuyên dùng trong các silo chỉ lắp đặt cảm biến báo mức từ trên xuống để mà không thể lắp đặt được từ các vị trí khác . Cảm biến báo đầy báo cạn chất rắn dạng cáp DF27 là một phiên bản nâng cấp của cảm biến báo đầy chất rắn cánh xoay DF26 với giới hạn chiều dài chỉ 1.500mm trong khi cảm biến báo cạn dạng cáp DF27 có thể kéo dài lên tới 10.000mm .

Cảm biến báo đầy báo cạn chất rắn dạng cáp DF27 – Mollet – Germany

Khi nào dùng cảm biến báo đầy báo cạn chất rắn dạng cáp DF27

Việc báo đầy báo cạn trong chất rắn có rất nhiều loại khác nhau cho từng trường hợp cụ thể , việc lắp đặt dọc theo thành silo được lựa chọn ưu tiên số một vì lắp đặt đơn giản . Tuy nhiên trong một số trường hợp chúng ta bắt buộc phải chọn cách lắp đặt từ trên xuống với nhiều lý do khác nhau .

Ứng dụng cảm biến báo đầy báo cạn chất rắn dạng cáp DF27 | Mollet – Germany

Các silo chất rắn có độ dày lớn , không gian quá hẹp cũng như quá cao thì việc lắp đặt từ trên xuống là một lựa chọn được câ nhắc sử dụng vì lắp đặt dể dàng hơn . Tuy nhiên việc lựa chọn cam bien bao day bao can chat ran dang cap DF27 lắp từ trên xuống sẽ có một chi phí cao hơn khá nhiều so với các loại cảm biến báo mức chất rắn lắp từ các vị trí khác .

Thông số kỹ thuật cảm biến báo đầy báo cạn chất rắn dạng cáp DF27

• Thân cảm biến tiêu chuẩn bằng Nhôm nguyên khối với các option Inox dùng trong môi trường chống cháy nổ Zone 2 Ex T6
• Tiêu chuẩn chống cháy nổ Atex II 1/2 D Ex Ta/tb T80oC
• Nguồn cấp đa dạng : 220V , 110V , 24Vdc/ac , 48Vdc/ac
• Báo đèn khi cảm biến gặp liệu và xuất Relay NP/NC
• Nhiệt độ làm việc -25 … 80oC với option -40…260oC , -40 … 500oC
• Áp suất làm việc : -0.5 …. 5 bar cho tiêu chuẩn và option -0.9 … 10 bar
• Kết nối dạng mặt bích F100 PN6 hoặc F100 150 x 150 và nhiều loại kết nối khác tuỳ chọn
• Vật liệu Inox 304
• Cánh xoay đa dạng các liệu lắp đặt với kích thướt 98 x 50 , 98 x 100 mm
• Độ dài thân trục cánh xoay min 250mm …. 10.000mm với cáp được làm bằng thép không rỉ có khả năng chịu được ăn mòn .

Với các thông số kỹ thuật trên chúng ta thấy rằng cảm biến báo đầy báo cạn chất rắn dạng cáp DF27  cũng gần giống như các loại cảm biến báo mức cánh xoay khác chỉ khác biệt độ dài được làm bằng cáp bằng kim loại chống ăn mòn với độ dài max 10.000mm .

Khi cần tư vấn về cảm biến báo đầy báo cạn chất rắn dạng cáp DF27 vui lòng liên hệ với chúng tôi để được tư vấn và lựa chọn các thông số kỹ thuật một cách chi tiết nhất cho từng yêu cầu cụ thể .



Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Web : www.huphaco.vn



Cảm biến báo đầy chất rắn cánh xoay DF26 một giải pháp cho các silo cần báo đầy mà không thể lắp cảm biến bên hông của silo vì một lý do nào đó . Cảm biến báo đầy chất rắn cánh xoay DF26 có thể kéo dài Max 1.500mm tính từ kết nối ren của cảm biến .

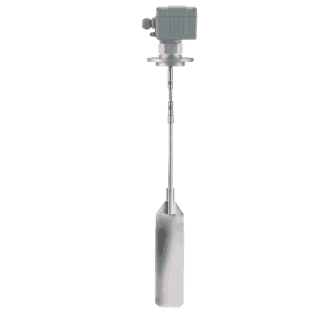

Cảm Biến báo đầy chất rắn cánh xoay DF26 | Mollet – Đức

Do thiết kế đặc biệt dùng để báo đầy trong các môi trường khó lắp đặt nên cảm biến báo đầy chất rắn cánh xoay DF26 cũng có những thông số đặc biệt .

Thông số kỹ thuật của cảm biến báo đầy chất rắn cánh xoay DF26

• Thân cảm biến tiêu chuẩn bằng Nhôm nguyên khối với các option Inox dùng trong môi trường chống cháy nổ Zone 2 Ex T6
• Tiêu chuẩn chống cháy nổ Atex II 1/2 D Ex Ta/tb T80oC
• Nguồn cấp đa dạng : 220V , 110V , 24Vdc/ac , 48Vdc/ac
• Báo đèn khi cảm biến gặp liệu và xuất Relay NP/NC
• Nhiệt độ làm việc -25 … 80oC với option -40… 150oC , -25 … 200oC , -25 … 260oC, -25 …500oC
• Áp suất làm việc : -0.5 …. 5 bar cho tiêu chuẩn và option -0.9 … 10 bar
• Kết nối dạng mặt ren G1 1/4″ , G1 1/4″ , mặt bích DN32 PN 10 , DN 100 PN6 , F 100 150 x 150 , F70 100 mm
• Vật liệu thân cảm biến Inox 304
• Cánh xoay đa dạng các liệu lắp đặt với kích thướt 68 x 220mm , 98 x 50mm , 98 x 100mm , 250 x 100 mm , 98 x 50 mm , 89 x 100 mm , 180 x 100 mm , 200 x 30 mm
• Độ dài thân trục cánh xoay min 250mm …. max 1.500mm

Ứng dụng cảm biến báo đầy chất rắn cánh xoay DF26

Do thiết kế dùng để báo đầy chất rắn trong khu vực khó lắp đặt có khả năng kéo dài cánh xoay lên tới 1.500mm nên thiết kế có phần khác so với các loại cảm biến báo mức chất rắn khác .

Vị trí lắp đặt cảm biến báo đầy chất rắn cánh xoay DF26

Các lưu ý khi chọn cảm biếm báo đầy chất rắn cánh xoay DF26

Do cách lắp đặt từ trên xuống nên chúng ta phải chọn khoảng cách báo đầy tính từ kết nối cho đến nguyên liệu một cách chính xác bởi vì việc lựa chọn độ dài của cánh xoay không phù hợp sẽ làm tràn nguyên liệu cần đo . Chúng ta xem cấu tạo chi tiết của cam bien bao day chat ran canh xoay DF26 .

Cách chọn độ dài cánh xoay DF26

Việc chọn độ dài phụ thuộc vào hai yếu tố : độ dài cánh xoay và độ dài của thân cảm biến với L = LW + LF . Chúng ta lưu ý rằng cảm biến sẽ có một cable bảo vệ nằm gần ở trên cảm biến , chính sợi cáp này mà giúp cảm biến báo mức cánh xoay DF26 dù có độ dài 1.500mm nhưng vẫn không bị ảnh hưởng khi có liệu tác động vào .

Sợi cable này sẽ đung đưa một khoảng nhất định khi tiếp xúc với chất rắn , nếu không có sợi cáp này thì cánh xoay của cảm biến sẽ bị cong bởi ứng suất đẩy lên của nguyên liệu .

Cách lắp đặt sai cảm biến báo đầy cánh xoay DF26

Với chiều dài cánh xoay từ 250mm …. 1.500mm chúng ta phải lưu ý các vị trí lắp đặt sao cho tránh xa khu vực bơm liệu vào .

Do cấu tạo chuyên dùng trong chất rắn với vị trí lắp đặt từ trên xuống nên cần phải am hiểu thông số kỹ thuật chuyên ngành thì mới chọn chính xác các vị trí đo lường . Mọi người hãy liên hệ với chúng tôi nếu thấy cảm biến báo đầy chất rắn cánh xoay DF26 phù hợp với nhu cầu của mình .

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Web : www.huphaco.vn

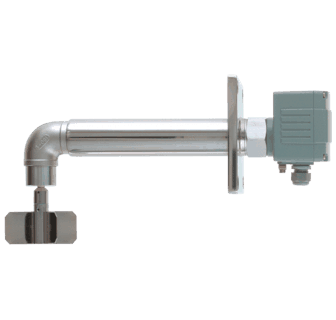

Cảm biến báo cạn xi măng DF25 được thiết kế chuyên dùng trong môi trường chịu sự va đập mạnh với thiết kế cánh xoay được hướng xuống và ống bảo vệ to bản co khả năng chịu được va đập cao . Một thiết kế đặc biệt cho các tường có độ dày lớn giúp cảm biến báo cạn xi măng DF25 không cần lắp thêm các phụ kiện , một giải pháp báo mức chất rắn không cần mái che ở trên như các cảm biến cánh xoay khác .



Cảm biến báo cạn xi măng DF25 | Mollet – Germany

Với thiết kế đặc thù chỉ hướng xuống giúp cảm biến báo cạn xi măng DF25 chịu được sự va đập mạnh như xi măng , cát , đá , than đá … Việc đổ trực tiếp các chất rắn vào thân cảm biến cũng không ảnh hưởng gì tới quá trình báo mức của cảm biến DF25 .

Thông số kỹ thuật của cảm biến báo cạn xi măng DF25 Mollet – Đức

• Thân cảm biến tiêu chuẩn bằng Nhôm nguyên khối với các option Inox dùng trong môi trường chống cháy nổ Zone 2 Ex T6
• Tiêu chuẩn chống cháy nổ Atex II 1/2 D Ex Ta/tb T80oC
• Nguồn cấp đa dạng : 220V , 110V , 24Vdc/ac , 48Vdc/ac
• Báo đèn khi cảm biến gặp liệu và xuất Relay NP/NC
• Nhiệt độ làm việc -25 … 80oC với option -40…260oC
• Áp suất làm việc : -0.5 …. 5 bar cho tiêu chuẩn và option -0.9 … 10 bar
• Kết nối dạng mặt bích F100 PN6 hoặc F100 150 x 150
• Vật liệu Inox 304
• Cánh xoay đa dạng các liệu lắp đặt với kích thướt 98 x 50 , 98 x 100 mm
• Độ dài thân trục cánh xoay min 150mm …. 500mm
• Tuỳ chọn góc xoay mặt bích kết nối max 45o

Ưu điểm của cảm biến báo cạn xi măng DF25

• Thiết kế chắc chắn với thân cánh xoay làm bằng Inox 304
• Cánh xoay hướng xuống giúp chống mọi va đập mạnh
• Thích hợp lắp đặt tại các silo bằng bê tông có độ dày lớn
• Kết nối mặt bích chịu lực & tải trọng lớn
• Không cần dùng mái che khi liêu đổ từ trên xuống
• Tuỳ chọn dùng trong khu vực chống cháy nổ
• Đa dạng nguồn cấp từ AC – DC

Cách lắp đặt cảm biến báo cạn xi măng DF25

Cách lắp đặt cảm biến báo cạn xi măng DF25

Cảm biến báo cạn xi măng DF25 có thể lắp mọi điểm trên thành silo chỉ duy nhất loại trừ nguyên thổi thổi thẳng vào cánh xoay như hình mô tả . Ngoài ra có thể lắp mọi vị trí – mọi điểm phù hợp nhất với thực tế .

Ứng dụng cảm biến báo mức chất rắn DF25

Tuy cảm biến báo mức chất rắn DF25 được thiết kế riêng cho môi trường xi măng nhưng đối với các môi trường khác thì cảm biến báo mức cánh xoay DF25 vẫn đáp ứng tốt do thiết kế vững chắc của mình . Các môi trường như cát , đá , than đá , các loại hạt thì cảm biến cánh xoay DF25 thừa sức đo lường trong thời gian dài .

Các môi trường bụi hay chống cháy nổ cảm biến cánh xoay DF25 luôn có nhiều tuỳ chọn Atex cho từng khu vực kể cả Zone 1 dùng trong Gas . Do cam bien bao can xi mang DF25 có rất nhiều lựa chọn khác nhau nên để biết thêm chi tiết thông tin cảm biến chất rắn DF25 . Môi người hãy liên hệ trực tiếp với chúng tôi để được tư vấn .

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Web : www.huphaco.vn

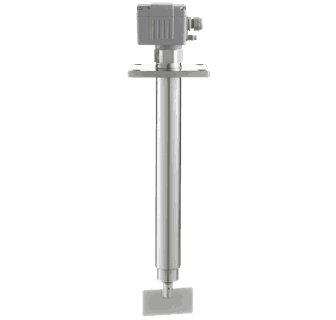

Cảm biến báo đầy báo cạn cánh quay DF24 được thiết kế chuyên  dùng trong các điều kiện chịu sự tác động mạnh từ trên xuống như đá , cát , bột đá , than đá , cát … Toàn thân cảm biến được làm bằng Inox chịu sự va đập mạnh từ nguyên liệu cần đo .

Cảm biến báo đầy báo cạn cánh quay DF24 | Mollet Germany

Cảm biến báo đầy báo cạn cánh quay DF24 là một sự nâng cấp đáng kể của cảm biến đo mức trong chất rắn so với các model khác của Mollet . So với cảm biến đo mức chất rắn DF23 chỉ có khả năng chịu được các tác động năng nhưng với một tải trọng quá lớn thì chúng ta phải chọn cam bien bao day bao can canh quay DF24 của Mollet .

Thông số kỹ thuật của cảm biến báo đầy báo cạn cánh quay DF24

• Nguồn cấp : 230, 115, 48, 24 V AC / 48, 24, 12 V DC
• Tín hiệu ngõ ra : 1mA / 4V DC … 2A / 250V AC
• Nhiệt độ làm việc : -40 °C … +260 °C
• Áp Suất làm việc : -1 bar … 25 bar
• Chứng nhận chống cháy nổ : DustEx and GasEx
• Kết nối cơ khí kiểu mặt bích với vật liệu bằng Inox
• Vật liệu vỏ cảm biến bằng Nhôm nguyên khối hoặc Inox
• Vật liệu cánh quay bằng Inox
• Seal bằng vật liệu : NBR, PTFE
• Khoảng cách dài nhất lắp bên thành tank là 500mm
• Khoảng cách lắp từ trên xuống dài nhất là 1.500mm



Kích thướt cảm biến báo đầy báo cạn cánh quay DF24

Cảm biến báo đầy báo cạn cánh quay DF24 được thiết kế với ống bảo vệ to bản LR có thể kéo dài nhất 500mm và độ dài cánh quay LV có thể kéo dài lên đến 1000mm.

Mặt bích cũng có thể được chọn loại thường vuông góc với cảm biến hoặc một góc nghiêng 45o . Tuỳ kiểu dáng của tank chứa mà chúng ta chọn cảm biến cho phù hợp .

Cách lắp đặt cảm biến báo đầy báo cạn cánh quay DF24

Do có thiết kế đặc thù nên cảm biến báo đầy báo cạn cánh xoay DF24 mà có thể chịu được nguyên liệu xả thẳng vào thân cảm biến bởi đã được bảo vệ bởi ống Inox khá dày . Tuy nhiên cánh xoay không thể chịu được lực va đập mạnh như vậy . Chính vì thế chúng ta phải chọn độ dài cho phù hợp .

Cần tìm hiểu thêm thông tin về cảm biến báo đầy báo cạn cánh quay DF24 đừng ngần ngại hãy liện hệ với chúng tôi để được tư vấn .



Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Web : www.huphaco.vn

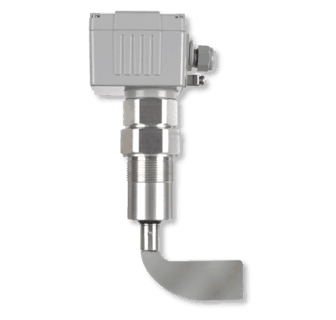

Cảm biến đo mức chất rắn DF23 hay còn gọi là cảm biến cánh xoay DF23 của hãng Mollet – Đức . Với thiết kế đặc biệt dùng cho các môi trường khắc nghiệt không phụ thuộc vào các điều kiện như nhiệt độ , áp suất , môi trường bụi , độ dẻo và độ dẩn điện của vật liệu . Ngoài ra cảm biến đo mức chất rắn DF23 có khả năng chịu được các tác động nặng lên thân cảm biến bên trong khu nguyên liệu .

Cảm biến do mức chất rắn DF23 – Mollet | Đức

Một thiết kế cảm biến đo mức chất rắn có khả năng chịu được tác động nặng và khả năng kháng các điều kiện làm việc khắc nghiệp giúp cho cảm biến đo mức chất rắn DF23 sử dụng bền bỉ với mọi điều kiện .

Thông số kỹ thuật của cảm biến đo mức chất rắn DF23

• Nguồn cấp đo dạng với : 220V , 11V , 24Vac , 24Vdc , 48Vdc , 24Vdc , 12Vdc
• Tín hiệu ngõ ra dạng SPDT 2A – 220V , 1mA – 4Vdc
• Nhiệt độ làm việc tiêu chuẩn : -25 … 80oC option -40oC … 150oC , -25oC … 200oC , -25oC … 260oC
• Áp suất làm việc tiêu chuẩn -5 …5 bar option : 10 bar , 25 bar , -0.95 bar
• Kết nối cơ khí đa dạng : G1″ , G1 1/4″ , G 1 1/2″ , M30 x 1.5 , M32 x 1.5 , mặt bích F100 150 x 150 , mặt bích DN 32 PN10 , DN100 PN6
• Vật liệu vỏ cảm biến với tiêu chuẩn là Nhôm , option Inox 304
• Độ dài cánh xoay có thể kéo dài max 2.000mm
• Tiêu chuẩn chống bụi trong khu vực zone 1 , zone 2



Cách chọn thông số kỹ thuật cảm biến đo mức chất rắn DF23

Với cảm biến đo mức chất rắn DF23 thì cách chọn thông  số kỹ thuật sao cho đúng với từng môi trường sử dụng là một việc khá đơn giản . Chúng ta chỉ cần biết dùng trong môi trường nào , nhiệt độ , áp suất , khoảng các bao nhiêu và các thông số khác thì đã chọn được gần đúng với yêu cầu sử dụng .

Cách chọn các thông số cơ bản của cảm biến đo mức chất rắn DF23

Chúng ta có các thông số chính cần lưu ý như sau :

• Nguồn cấp cho cảm biến hoạt động : thường dùng nguồn 220V hoặc 24Vdc
• Môi trường làm việc : có bụi hay không , có chống cháy nổ hay ko …
• Nguyên liệu cần đo là gì ?
• Độ dài của cánh xoay , như hình mô tả là L
• Nhiệt độ làm việc thông thường là dưới 80oC tuy nhiên trong một số trường hợp có thể nhiệt độ lên tới 250oC
• Kiểu kết nối thường là G1 1/4″ có thể tuỳ chọn theo yêu cầu



Mọi người cần thêm thông tin kỹ thuật về cam bien do muc chat ran Df23 có thể liên hệ trực tiếp với chúng tôi để được tư vấn . Chúng tôi luôn có sẵn cảm biến đo mức cánh xoay DF11 tiêu chuẩn tại kho chúng tôi .



Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Web : www.huphaco.vn

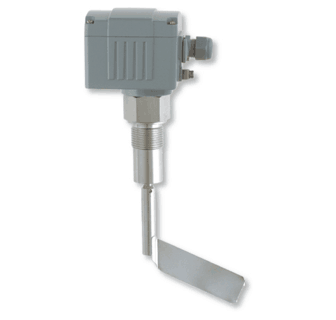

Cảm Biến báo đầy báo cạn chất rắn DF22 được dùng trong các silo chất rắn chuyên về ngành gỗ có sự rung động mạnh với thiết kế cứng cáp của thân cảm biến . Thân cảm biến báo đầy báo cạn DF22 được thiết kế thành một khối làm bằng vật liệu Inox 304 . Chính thiết kế này giúp chỉ có một phần cánh của cảm biến là xoay liên tục , trục của cánh xoay đã được bảo vệ bởi thân của cảm biến báo đầy báo cạn chất rắn DF22 .

Ứng dụng cảm biến báo đầy báo cạn chất rắn DF22 | Mollet Germany

Thông số kỹ thuật cảm biến báo đầy báo cạn chất rắn DF22

Cảm biến báo đầy báo cạn chất rắn DF22 có thiết kế chắc chắn với thân cảm biến được làm bằng Inox 304 to bảng chuyên dùng trong ngành gỗ . Các loại gỗ có thể sử dụng được : Mạt cưa , Gỗ vụn , Bào gỗ , Bụi gỗ , Viên gỗ , Cây cối …

• Nguồn cấp đo dạng với : 220V , 11V , 24Vac , 24Vdc , 48Vdc , 24Vdc , 12Vdc
• Tín hiệu ngõ ra dạng SPDT 2A – 220V , 1mA – 4Vdc
• Nhiệt độ làm việc tiêu chuẩn : -25 … 80oC
• Áp suất làm việc tiêu chuẩn -0.5 …10 bar option : -0.9…10 bar
• Kết nối cơ khí đa dạng : G1″ , G1 1/4″ , G 1 1/2″ , M30 x 1.5 , M32 x 1.5 , mặt bích F100 150 x 150 , mặt bích DN 32 PN10 , DN100 PN6
• Vật liệu vỏ cảm biến với tiêu chuẩn là Nhôm , option Inox 304
• Độ dài cánh xoay có thể kéo dài max 500mm
• Tiêu chuẩn chống bụi trong khu vực zone 1 , zone 2

Cảm biến báo đầy báo cạn chất rắn DF22

Độ dài của cánh xoay cảm biến báo đầy báo cạn chất rắn DF22 được tính từ kết nối của cảm biến cho tới đỉnh của cánh xoay . Cánh xoay có rất nhiều kiểu khác nhau chính vì thế khi lựa chọn chúng ta phải lưu ý để chọn độ dài cho cánh xoay phù hợp .

Măc dù là cảm biến báo đầy báo cạn chất rắn DF22 chuyên dùng trong các loại gỗ nhưng vẫn có thể dùng cho nhiều loại chất rắn khác nhau như xi măng , hạt nhựa , cát , đá … tuy nhiên do đặc thù thiết kế dùng trong ngành gỗ nhiệt độ làm việc chỉ 80oC . Nếu chúng ta sử dụng trong môi trường nhiệt độ cao hơn thì nên chọn cảm biến báo mức chất rắn DF21 .

Cần thêm thông tin về cảm biến bao day bao can chat ran DF22 mọi người hãy liên hệ với chúng tôi để được tư vấn . Chúng tôi có sẵn rất nhiều các loại cảm biến của hãng Mollet tại kho của chúng tôi .

Kỹ Sư Cơ – Điện Tử

Nguyễn Minh Hòa

Mobi : 0937 27 55 66

Mail : hoa.nguyen@huphaco.vn

Web : www.huphaco.vn

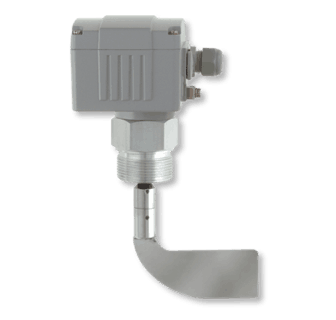

Cảm biến báo mức chất rắn DF21 còn gọi là cảm biến báo mức chất rắn kiểu cánh xoay dùng để báo đầy báo cạn trong các silo chứa chất rắn có tỉ trọng nặng như xi măng , cát , đá , than đá , lúa , gạo , nông sản , cám , thức ăn gia súc , thức ăn thuỷ sản và kể cả các loại chất rắn có tỉ trọng nhẹ như hạt nhựa , tro , trấu cũng dùng được .

Cảm biến báo mức chất rắn DF21 – Mollet Germany

Thông số kỹ thuật của cảm biến báo mức chất rắn DF21

Cảm biến báo mức chất rắn DF21 có thông số kỹ thuật cao hơn so với cảm biến báo mức cánh xoay DF11 về nhiệt độ làm việc , áp suất làm việc và nhiều tuỳ chọn độ dài cánh xoay hơn .

• Nguồn cấp đo dạng với : 220V , 11V , 24Vac , 24Vdc , 48Vdc , 24Vdc , 12Vdc
• Tín hiệu ngõ ra dạng SPDT 2A – 220V , 1mA – 4Vdc
• Nhiệt độ làm việc tiêu chuẩn : -25 … 80oC option 150oC , 200oC, 260oC , 500oC và 1000oC
• Áp suất làm việc tiêu chuẩn -5 …5 bar option : 10 bar , 25 bar , -0.95 bar
• Kết nối cơ khí đa dạng : G1″ , G1 1/4″ , G 1 1/2″ , M30 x 1.5 , M32 x 1.5 , mặt bích F100 150 x 150 , mặt bích DN 32 PN10 , DN100 PN6
• Vật liệu vỏ cảm biến với tiêu chuẩn là Nhôm , option Inox 304
• Độ dài cánh xoay có thể kéo dài max 1.000mm
• Tiêu chuẩn chống bụi trong khu vực zone 1 , zone 2

Ứng dụng cảm biến báo mức chất rắn DF21

Ứng dụng báo đầy báo cạn chất rắn DF21

Đối với các silo có độ cao vừa phải  hoặc chỉ cần báo đầy báo cạn thì chúng ta chỉ cần sử dụng hai cảm biến báo mức chất rắn DF21 cho một silo . Ngoài ra trong một số trường hợp chúng ta cần phải lắp nhiều vị trí khác nhau để giám sát .

Các vị trí lắp đặt cảm biến báo mức chất rắn DF21 thực tế

Ngoài hai vị trí báo đầy báo cạn tại vị trí thấp nhất và vị trí cao nhất của mức chất rắn thì chúng ta còn khá nhiều vị trí khác có thể lắp đặt cảm biến báo mức chất rắn DF21 như hình vẽ trên .

Cảm biến báo mức cánh xoay DF21 có thể lắp vị trí từ trên xuống cho các ứng dụng báo đầy có độ dài dưới 1000mm tính từ kết nối cơ khí . Chi tiết về độ dài cánh xoay của cảm biến mọi người cò thể liên hệ với chúng tôi để được tư vấn .

Kỹ Sư Cơ – Điện Tử
Nguyễn Minh Hòa
Mobi : 0937 27 55 66
Mail : hoa.nguyen@huphaco.vn
Web : www.huphaco.vn

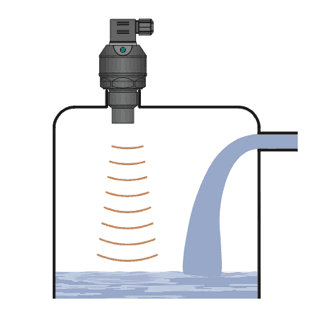

Cảm biến đo mức siêu âm 0-1m một giải pháp tối ưu cho yêu cầu đo mức nước liên tục trong khoảng cách ngắn từ 1 mét trở xuống . Tín hiệu ngõ ra của cảm biến đo mức siêu âm 0-1m là dạng Analog 4-20mA hoặc Modbus tương thích với hầu hết các bộ điều khiển & PLC hiện nay . Ưu điểm của cảm biến đo mức siêu âm 0-1m là đo không tiếp xúc , việc đo không tiếp xúc thuận tiện trong việc lắp đặt cũng như cài đặt .

Cảm biến đo mức siêu âm 0-1m của Dinel

Thiết kế đơn giản đang là xu hướng sản xuất của hãng Dinel nhưng vẫn đảm bảo tính thẩm mỹ cao cũng như các thông tin cần phải biết về sản phẩm như : Model, điện áp cấp , cách kết nối với cảm biến .

Thông số kỹ thuật của cảm biến đo mức siêu âm 0-1m

Bản vẽ kích thướt cảm biến siêu âm 0-1m

Với khoảng cách 0-1m thì chúng ta có một kích thướt khá nhỏ gọn với kết nối G3/4″ & độ dài của cảm biến đo mức siêu âm 0-1m chỉ 84mm với đường kính cảm biến 53mm . Một kích thướt nhỏ gọn giúp việc lắp đặt dể dàng cũng như không cần cài đặt gì cho cảm biến .

• Khoảng cách đo 0.1…1m với điểm chết chỉ 100mm
• Nguồn cấp từ 18 …36Vdc
• Tín hiệu ngõ ra đa dạng từ 4-20mA , 0-10V và cả Modbus
• Góc chiếu từ cảm biến xuống 10 độ
• Áp suất làm việc Max 1 bar
• Báo lỗi tại 3.75mA hoặc 22mA
• Tiêu chuẩn chống thấm nước đặt IP 67 với loại dùng nút nhấn để cài đặt và IP 68 đối với việc dùng bút cảm ứng
• Nhiệt độ làm viêc -30 …70oC , khả năng chịu được 90oC trong 1 giờ
• Điện trở Load max 270 ohmohm
• Thời gian cảm biến hoạt động sau khi cấp nguồn là 5 giây
• Kết nối G3/4

Các lưu ý khi sử dụng cảm biến đo mức siêu âm 0-1m

1.Vị trí lắp đặt

Cách lắp đặt cảm biến đo mức siêu âm 0-1m

Chúng ta cần phải lưu ý khoảng cách lắp cảm biến tính từ thành Tank chứa tối thiểu là 200mm với khoảng cách là 1m .

Lý do với góc chiếu 10o thì cần phải có khoảng cách ngắn nhất là 200mm tính từ cảm biến với thành tank chứa chất lỏng .

2.Cách kết nối ngõ ra

Cách kết nối ngõ ra cảm biến đo mức siêu âm 0-1m

• Đối với tín hiệu 4-20mA thì ngõ ra dạng nguồn Loop Power tức là nguồn và tín hiệu chung 2 dây . Ngõ ra đồng thời là nguồn cấp được mắc nối tiếp với nguồn 24Vdc
• Đối với ngõ ra tín hiệu 0-10V thì chúng ta chỉ cần cấp nguồn 24Vdc và một dây đưa tín hiệu về.

Lưu ý khi sử dụng cảm biến đo mức siêu âm 0-1m

• Đối với tất cả các chất lỏng thì cam bien do muc sieu am có thể đo được tuy nhiên với chất rắn thì khoảng cách đo lường không đạt được 1m như đo nước hay các chất lỏng khác . Khoảng cách đo cho chất rắn chỉ khoảng 600mm cho chất rắn .
• Do khoảng cách ngắn nên việc lắp đặt cần lưu ý khoảng cách với thành Tank
• Điện áp cấp vào để truyền tín hiệu về phải thấp nhất là 20Vdc

Tín hiệu ngõ ra của cảm biến đo mức siêu âm 0-1m là analog 4-20mA hoặc 0-10V nếu chúng ta muốn truyền về hai nơi : một nơi hiển thị tại chổ và một nơi đưa về PLC thì chúng ta phải dùng hai cảm biến hoặc dùng bộ chia tín hiệu 4-20mA .

=========================> bộ chia tín hiệu 4-20mA <=======================
Cần thêm thông tin về cảm biến do mức siêu âm 0-1m mọi người có thể liên hệ với chúng tôi để được tư vấn . Chúng tôi sẽ tư vấn các loại cảm biến phù hợp với từng yêu cầu về đo mức trong chất lỏng cũng như trong chất rắn .

Kỹ sư Cơ – Điện Tử
Nguyễn Minh Hoà
Mobi : 0937 27 55 66
Mail : hoa.nguyen@huphaco.vn
Web : www.huphaco.vn
